Трамблер Дэу Матиз - функции, устройство, проверка

Статья обновлена: 18.08.2025

Трамблер (прерыватель-распределитель зажигания) – ключевой узел системы зажигания карбюраторных двигателей Daewoo Matiz.

Его исправность напрямую влияет на стабильность работы двигателя, расход топлива и динамику автомобиля. В статье детально рассмотрены функции трамблера, его конструктивные особенности и методы диагностики неисправностей.

Принцип работы распределителя зажигания на моторе 0.8 л

Распределитель зажигания (трамблер) двигателя 0.8 л Daewoo Matiz синхронизирует искрообразование в цилиндрах с фазами газораспределения. Механическая связь с распредвалом через шестерни обеспечивает вращение вала трамблера со скоростью, вдвое меньшей частоты вращения коленвала. Внутри корпуса размещены центробежный и вакуумный регуляторы опережения зажигания.

При вращении вала кулачковая шайба попеременно замыкает контакты прерывателя (в бесконтактных версиях – активирует датчик Холла). Это прерывает первичную цепь катушки зажигания, генерируя высокое напряжение во вторичной обмотке. Ток передаётся на бегунок, который распределяет импульсы по контактам крышки трамблера в порядке работы цилиндров (1-3-4-2).

Ключевые компоненты и их функции

Центробежный регулятор	Корректирует угол опережения при росте оборотов: грузики расходятся под действием центробежной силы, смещая кулачковую шайбу.
Вакуумный регулятор	Изменяет УОЗ в зависимости от нагрузки: разрежение во впускном коллекторе сдвигает диафрагму, поворачивающую опорную пластину.
Бегунок	Металлический контакт на роторе, передающий высокое напряжение от центрального вывода крышки к боковым электродам.
Крышка трамблера	Изолированный корпус с центральным контактом (питание от катушки) и 4 боковыми выводами (к свечным проводам).

Этапы формирования искры:

Вращение вала распредвала передаётся на вал трамблера через косозубую передачу.
Центробежный и вакуумный регуляторы динамически корректируют положение кулачковой шайбы относительно вала.
Кулачок размыкает контакты прерывателя (или датчик Холла генерирует управляющий сигнал для коммутатора).
Катушка зажигания создаёт высоковольтный импульс (15-30 кВ).
Ток поступает на центральный контакт крышки, затем через угольный контакт – на бегунок.
Бегунок поочерёдно замыкает цепь с боковыми электродами крышки, направляя импульс на свечи зажигания в заданной последовательности.

Важно: Зазор между контактами прерывателя (0.4-0.5 мм) и угол замкнутого состояния напрямую влияют на энергию искры. Износ подшипника вала или люфт кулачковой шайбы вызывают нестабильную работу двигателя.

Механический привод трамблера от распредвала

Привод трамблера на Daewoo Matiz обеспечивает жесткую синхронизацию вращения распределителя зажигания с положением распредвала двигателя. Через шестеренчатую передачу крутящий момент передается с торца распредвала непосредственно на вал трамблера. Это гарантирует точное соответствие момента искрообразования фазам газораспределения, так как распредвал механически связан с коленчатым валом.

Конструктивно соединение реализовано через ответную ведущую шестерню на распредвале и ведомую шестерню (или шлицевой вал) трамблера. Привод работает в масляной ванне ГРМ, что требует герметичности места установки трамблера. Любое отклонение углового положения трамблера относительно распредвала напрямую влияет на угол опережения зажигания (УОЗ), критичный для работы двигателя.

Ключевые особенности и диагностика

Конструктивные нюансы:

Прямая шестеренчатая связь: Отсутствие промежуточных элементов (цепей, ремней) снижает риск рассогласования фаз.
Фиксированное передаточное отношение: Обороты вала трамблера соответствуют оборотам распредвала (1:2 по отношению к коленвалу).
Масляное уплотнение: Сальник на корпусе трамблера предотвращает утечку масла из ГБЦ.

Типовые неисправности привода:

Износ шестерен или шлицевого соединения → биение вала, нестабильные обороты.
Деформация посадочного места трамблера → нарушение угла контакта шестерен.
Износ втулок/подшипников вала трамблера → осевой или радиальный люфт.
Повреждение сальника → течь масла из-под трамблера.

Признак неисправности	Возможная причина в приводе	Метод проверки
Плавающие холостые обороты	Люфт вала трамблера, износ шестерен	Замер радиального/осевого люфта рукой
Стук или скрежет из-под трамблера	Критический износ шестерен, разрушение подшипника	Акустическая диагностика при работе
Масляные подтеки на корпусе трамблера	Износ сальника, деформация корпуса	Визуальный осмотр, замена сальника

Диагностика люфтов: Проверяется вручную покачиванием вала трамблера после его снятия. Допустимый радиальный люфт – не более 0.5-0.8 мм, осевой – до 0.3 мм. Увеличенные значения требуют замены трамблера или ремонта посадочных мест.

Ключевые компоненты: бегунок, крышка, контакты и датчики

Распределитель зажигания Daewoo Matiz включает несколько критически важных элементов, определяющих корректность искрообразования и синхронизацию работы двигателя. Каждый компонент выполняет специфическую функцию в цепи высокого напряжения и системе управления зажиганием.

Взаимодействие этих деталей обеспечивает точную передачу электрического импульса на свечи в заданный такт работы цилиндров. Нарушение состояния любого элемента приводит к сбоям в искрообразовании, потере мощности или полной остановке мотора.

Функции и особенности деталей

Бегунок (ротор): Вращающийся токопроводящий элемент, передающий высокое напряжение с катушки зажигания на электроды крышки через контактную пластину. Износ графитовой щётки или люфт оси нарушают контакт.
Крышка трамблера: Изолирующий корпус с центральным контактом (для подачи напряжения с катушки) и боковыми электродами (по числу цилиндров). Трещины или токопроводящий нагар вызывают утечку тока.
Контакты: Угольный центральный контакт (подпружиненный стержень) и латунные боковые электроды. Подвержены эрозии, окислению и нагарообразованию, что увеличивает сопротивление.
Датчики: Датчик Холла (определяет положение/скорость вала) и датчик вакуумного опережения (корректирует угол опережения). Выходят из строя при перегреве или повреждении проводки.

Вакуумный регулятор опережения зажигания

Вакуумный регулятор опережения зажигания (ВРОЗ) в трамблере Daewoo Matiz корректирует момент искрообразования в зависимости от нагрузки на двигатель. Он соединен шлангом с впускным коллектором и реагирует на изменение разрежения при работе дроссельной заслонки.

При повышении нагрузки (низкое разрежение) регулятор уменьшает угол опережения зажигания, предотвращая детонацию. На малых нагрузках (высокое разрежение) он увеличивает угол для оптимизации мощности и экономичности.

Особенности конструкции и принцип работы

Конструкция ВРОЗ включает:

Диафрагму с пружиной, воспринимающую разрежение
Подвижный шток, соединенный с опорной пластиной трамблера
Вакуумную камеру, сообщающуюся с впускным коллектором

При открытии дросселя разрежение в коллекторе снижается → пружина сдвигает диафрагму → шток поворачивает статор трамблера → угол опережения уменьшается. На холостом ходу и при сбросе газа высокое разрежение преодолевает сопротивление пружины → диафрагма перемещает шток в обратном направлении → угол опережения увеличивается.

Диагностика неисправностей

Основные признаки неисправности ВРОЗ:

Детонация при разгоне (особенно под нагрузкой)
Провалы мощности на низких оборотах
Повышенный расход топлива
Неустойчивая работа на холостом ходу

Методы проверки:

Способ	Действия	Норма
Визуальный осмотр	Контроль целостности вакуумного шланга и соединений	Отсутствие трещин, плотная посадка
Проверка диафрагмы	Отсоединение шланга, создание разрежения ртом	Шток должен двигаться и удерживать положение
Тест на герметичность	Приложенное разрежение (вакуумметром) 300-500 мм рт.ст.	Отсутствие падения давления за 30 сек
Динамическая проверка	Замер угла опережения стробоскопом при изменении оборотов	Плавное изменение УОЗ при резком открытии дросселя

При повреждении диафрагмы или потере герметичности камеры регулятор требует замены. Износ подвижного штока или коррозия посадочных мест также приводят к заклиниванию механизма.

Центробежный регулятор внутри трамблера

Центробежный регулятор трамблера Daewoo Matiz – механическое устройство, автоматически корректирующее угол опережения зажигания в зависимости от оборотов коленчатого вала двигателя. Он расположен под крышкой распределителя зажигания и напрямую связан с приводным валом, вращающимся синхронно с коленвалом.

Принцип работы основан на воздействии центробежной силы: с ростом оборотов грузики регулятора расходятся в стороны, преодолевая сопротивление пружин. Это движение через специальную кулачковую муфту проворачивает опорную пластину с контактами прерывателя (или датчиком Холла в бесконтактных системах) относительно вала трамблера. В результате контакты размыкаются раньше – момент искрообразования смещается в сторону опережения.

Ключевые особенности и функции

Конструкция: Два симметричных грузика на осях, набор регулировочных пружин разной жесткости, опорная пластина с кулачком.
Зависимость УОЗ от оборотов: Чем выше скорость вращения вала – тем сильнее расходятся грузики и тем больше угол опережения (до определенного предела).
Калибровка пружин: Пружины подобраны так, чтобы обеспечивать плавное и предсказуемое изменение УОЗ в рабочем диапазоне оборотов двигателя.

Признаки неисправности регулятора: Детонация (стук "пальчиков") под нагрузкой на низких и средних оборотах, "провалы" при резком нажатии на газ, снижение мощности и приемистости двигателя, повышенный расход топлива.

Состояние	Поведение грузиков	Влияние на зажигание
Низкие обороты	Грузики сжаты пружинами	Базовый (начальный) УОЗ
Средние/высокие обороты	Грузики расходятся, растягивая пружины	УОЗ увеличивается
Заклинивание или коррозия	Грузики не двигаются свободно	Нет коррекции УОЗ по оборотам

Диагностика: Требует снятия и разборки трамблера. Проверяют: свободу перемещения грузиков на осях без заеданий, целостность и упругость пружин, отсутствие люфтов в осях грузиков и кулачковой муфте, состояние посадочных мест. Износ пружин (потеря жесткости) или задиры на осях приводят к неверному углу опережения.

Свечные провода: правильное подключение к крышке

Правильная последовательность подключения высоковольтных проводов к свечам зажигания и крышке трамблера критична для корректной работы двигателя Daewoo Matiz. Нарушение порядка приводит к пропускам воспламенения, троению, резкому падению мощности и увеличению расхода топлива.

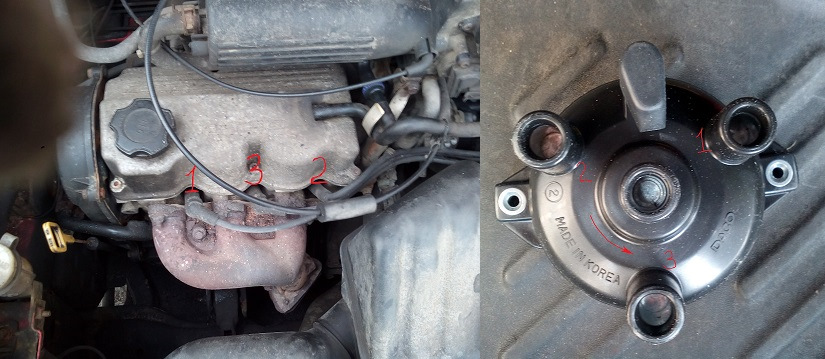

На крышке трамблера нанесены цифровые обозначения выводов, соответствующие номерам цилиндров двигателя. Цилиндры считаются от шкива коленчатого вала: первый – ближайший к ремню ГРМ, четвертый – около маховика. Подключение проводов должно строго соответствовать порядку работы цилиндров 1-3-4-2.

Порядок подключения проводов

Найдите маркировку "1" на крышке трамблера – подключите провод к свече 1-го цилиндра.
Вывод с маркировкой "3" соедините проводом со свечой 3-го цилиндра.
Провод от клеммы "4" трамблера направьте к свече 4-го цилиндра.
Вывод "2" на крышке подключите к свече 2-го цилиндра.

При замене проводов меняйте их по одному, чтобы избежать путаницы. Используйте только комплекты с заводской длиной – самодельная нарезка провоцирует утечку тока. Убедитесь в плотной посадке наконечников на свечах и в гнездах крышки трамблера, характерный щелчок подтверждает фиксацию.

Клемма на крышке трамблера	Номер цилиндра
1	1
3	3
4	4
2	2

Проверяйте целостность изоляции проводов: трещины или потертости вызывают пробой на массу. Сопротивление жилы не должно превышать 15-20 кОм на метр длины. При диагностике отсоединяйте провода за резиновый колпачок, а не за провод – тянущий усилие повреждает контакт.

Как искра распределяется по цилиндрам

Распределение высоковольтного напряжения от катушки зажигания к свечам конкретных цилиндров в нужный момент времени – основная функция трамблера (прерывателя-распределителя) на Daewoo Matiz. Этот процесс происходит механически и синхронно с вращением коленчатого и распределительного валов двигателя.

Вал трамблера, приводимый во вращение от распределительного вала двигателя через шестеренчатую передачу, вращается со скоростью, вдвое меньшей скорости коленвала (так как полный рабочий цикл в цилиндре занимает два оборота коленвала). На конце этого вала жестко закреплен ротор (бегунок), выполненный из токопроводящего материала.

Принцип распределения искры

Вот как происходит распределение:

Генерация импульса: Бесконтактный датчик (датчик Холла), расположенный в нижней части корпуса трамблера, фиксирует положение вращающегося вала с экраном (шторкой). При прохождении прорези в экране мимо датчика, он генерирует электрический сигнал.
Обработка сигнала: Этот сигнал поступает на коммутатор (электронный блок управления зажиганием). Коммутатор, получив сигнал от датчика Холла, мгновенно прерывает ток в первичной обмотке катушки зажигания.
Создание высокого напряжения: Прерывание тока в первичной обмотке индуцирует импульс высокого напряжения (15 000 - 30 000 Вольт) во вторичной обмотке катушки зажигания.
Подача напряжения на центральный контакт: Высоковольтный провод от катушки зажигания подводит это напряжение к центральному контакту на крышке трамблера.
Передача через бегунок: Центральный контакт крышки через угольный токосъемный контакт (угольную "щетку") передает высокое напряжение на токопроводящую пластину вращающегося бегунка.
Распределение по боковым контактам: По мере вращения вала трамблера, металлическая пластина бегунка поочередно подходит очень близко (с зазором 0.3-0.7 мм) к боковым контактам (выводам), встроенным в крышку трамблера.
Пробой воздушного зазора и подача на свечу: Когда пластина бегунка оказывается напротив одного из боковых контактов крышки, высокое напряжение "перескакивает" (происходит пробой) через небольшой воздушный зазор между пластиной бегунка и боковым контактом.
Зажигание смеси: От бокового контакта крышки высокое напряжение по соответствующему высоковольтному проводу поступает на свечу зажигания в том цилиндре, который в данный момент находится в конце такта сжатия. Искра на свече воспламеняет топливовоздушную смесь.

Последовательность работы цилиндров на двигателях Daewoo Matiz (обычно 0.8 л и 1.0 л) строго определена конструкцией распределительного механизма и порядком расположения боковых контактов на крышке трамблера. Стандартная последовательность зажигания: 1-3-4-2. Это означает, что после воспламенения в цилиндре 1, следующее воспламенение происходит в цилиндре 3, затем в 4 и, наконец, в цилиндре 2, после чего цикл повторяется.

Диагностика процесса распределения

Неисправности в системе распределения искры проявляются характерными симптомами и проверяются следующим образом:

Симптом / Проверяемый компонент	Метод диагностики	Возможная причина неисправности
Двигатель не запускается / троит	Проверка наличия искры на каждом высоковольтном проводе свечи с помощью искрового тестера.	Трещина/прогары крышки трамблера; износ/загрязнение/окисление контактов крышки или бегунка; обрыв/пробой ВВ провода; неисправность датчика Холла.
Пропуски зажигания в конкретном цилиндре	Проверка искры на проводе проблемного цилиндра; замена ВВ провода и свечи местами с соседним цилиндром для исключения их неисправности.	Прогоревший/загрязненный боковой контакт крышки на этом цилиндре; повреждение ВВ провода; неверный зазор между бегунком и контактом крышки.
Неровная работа на холостом ходу, потеря мощности	Визуальный осмотр крышки трамблера и бегунка на предмет трещин, следов пробоя (углеродные дорожки), коррозии/окисления контактов, износа угольного контакта.	Загрязнение/окисление центрального или боковых контактов; трещины крышки; износ/прогары бегунка; слабый контакт угольного электрода.
Проблемы на высоких оборотах	Осмотр состояния бегунка и контактов крышки; проверка зазора между пластиной бегунка и контактами крышки.	Сильный износ/эрозия контактов бегунка или крышки; увеличенный зазор; трещины.

Неравномерная или отсутствующая искра на одном или нескольких цилиндрах при исправной катушке зажигания и ВВ проводах однозначно указывает на проблемы в трамблере – изношенную крышку, бегунок или неисправный датчик Холла.

Типичные неисправности трамблера Daewoo Matiz

Трамблер в Daewoo Matiz подвержен износу из-за постоянного механического воздействия и электрических нагрузок. Наиболее частые проблемы проявляются в виде затрудненного пуска двигателя, неравномерной работы на холостом ходу, пропусков зажигания и заметного снижения мощности.

Эксплуатационные факторы – вибрации, температурные перепады, влага и грязь – ускоряют деградацию компонентов. Критическими точками являются подвижные элементы и электрические контакты, напрямую влияющие на формирование и распределение искры.

Пробой/трещины крышки трамблера: Утечка тока через микротрещины или углеродные дорожки. Симптомы: "стрельба" в глушитель, пропуски воспламенения, искрение на поверхности.
Износ или подгар контактов бегунка: Нарушение передачи напряжения на свечные провода. Признаки: троение двигателя, рывки при разгоне, черный нагар на электроде.
Выход из строя датчика Холла: Отсутствие импульсов на катушку зажигания. Характерно: полное прекращение работы двигателя, отсутствие искры при диагностике.
Люфт вала трамблера: Износ втулок или подшипника, приводящий к биению вала. Проявления: плавающие обороты ХХ, детонация при нагрузке, неравномерное искрообразование.
Окисление/коррозия центрального контакта: Ухудшение проводимости между катушкой и бегунком. Диагностируется по слабой искре или полному отсутствию разряда на центральном проводе.
Деградация уплотнителей: Проникновение влаги и грязи внутрь корпуса. Косвенные признаки: периодические сбои в сырую погоду, следы окислов на внутренних компонентах.

Трещины и пробой крышки распределителя

Трещины на крышке трамблера возникают из-за длительного воздействия вибрации, перепадов температур или механических повреждений при обслуживании. Чаще всего они появляются в зоне контактов высокого напряжения, посадочных местах бегунка или возле крепежных элементов. Даже микротрещины нарушают герметичность, позволяя влаге и грязи проникать внутрь узла.

Пробой крышки распределителя происходит при нарушении изоляционных свойств материала. Основные причины – скопление токопроводящей пыли, образование углеродных дорожек от искрового эрозии, критическое снижение диэлектрической прочности из-за старения пластика или глубоких царапин. Это вызывает утечку тока высокого напряжения, снижая энергию искрообразования.

Диагностические признаки и последствия

Визуальный осмотр:
- Темные зигзагообразные дорожки (углеродные следы) на внутренней поверхности
- Радиальные трещины от контактов к краю крышки
- Нагар или влага в контактных гнездах
Симптомы при работе двигателя:
- Пропуски зажигания под нагрузкой
- Двигатель глохнет при попадании воды на трамблер
- Хлопки в выпускной системе на холостом ходу

Параметр	Исправная крышка	Поврежденная крышка
Сопротивление изоляции	Более 50 МОм	Менее 5 МОм
Напряжение пробоя	Выше 30 кВ	Ниже 15 кВ

Критические последствия: Энергия искры снижается на 40-60%, вызывая неполное сгорание топлива. Это приводит к разрушению катализатора, прогарам клапанов и повышенному износу ЦПГ из-за смывания масляной пленки бензином.

Износ контактов прерывателя и угольной щетки

Износ контактной группы прерывателя проявляется в виде эрозии, подгорания или деформации рабочих поверхностей. Это нарушает стабильность замыкания/размыкания цепи первичной обмотки катушки зажигания, вызывая пропуски искрообразования. Неравномерный износ контактов ведет к изменению выставленного зазора, что напрямую влияет на угол опережения зажигания и эффективность сгорания топлива.

Износ угольной щетки выражается в ее укорачивании и уменьшении площади контакта с бегунком трамблера. Чрезмерное истирание создает повышенное переходное сопротивление, ведущее к перегреву узла и падению напряжения на центральном контакте. Потеря пружинящих свойств нажимной пружины щетки дополнительно ухудшает качество передачи тока на ротор, провоцируя нестабильную работу двигателя под нагрузкой.

Диагностика износа

Основные методы выявления неисправностей:

Визуальный осмотр контактов:
- Глубокие кратеры или бугорки на поверхности
- Потемнение или оплавление металла
- Несоответствие зазора (0.4-0.5 мм) при замере щупом
Контроль состояния щетки:
- Длина менее 5 мм (новая - 8-10 мм)
- Радиальные сколы на графите
- Ослабление прижимной пружины

Проверка параметров:

Компонент	Параметр	Норма
Контакты	Сопротивление	0.02-0.05 Ом
Щетка	Усилие пружины	0.5-0.7 Н
Узел целиком	Падение напряжения	<0.3В под нагрузкой

Косвенные признаки включают плавающие обороты, затрудненный запуск и характерное "дробление" мотора при разгоне. Для точной диагностики обязателен демонтаж крышки трамблера и механическая проверка элементов.

Разрушение бегунка и потеря контакта

Разрушение бегунка трамблера – распространенная неисправность, напрямую ведущая к потере контакта и нарушению искрообразования. Основная причина – физический износ токопроводящей углеродной дорожки на поверхности бегунка. Постоянное скольжение контактного уголька (щетки) генератора импульсов по этой дорожке в сочетании с искровым разрядом постепенно выжигает и разрушает ее. Особенно ускоряет износ наличие люфтов в подшипниках вала трамблера, вызывающее вибрацию и неравномерный контакт.

Потеря контакта проявляется характерными симптомами: двигатель начинает работать с перебоями, "троить", особенно заметно на холостом ходу и под нагрузкой. Возможны рывки при разгоне, потеря мощности и увеличенный расход топлива. В тяжелых случаях контакт может пропадать полностью на одном или нескольких цилиндрах, что приводит к полному отказу двигателя или невозможности его запуска. Симптомы часто усиливаются в сырую погоду из-за утечек тока по влажному и поврежденному бегунку.

Диагностика разрушения бегунка

Диагностика этой неисправности обычно не вызывает сложностей и проводится визуально:

Снятие крышки трамблера: Первым делом необходимо снять пластиковую крышку распределителя зажигания.
Визуальный осмотр бегунка: Тщательно осмотрите токопроводящую дорожку бегунка. Основные признаки разрушения:
- Глубокие выгоревшие канавки или борозды по пути движения контактного уголька.
- Сильное обугливание, трещины или отслоение токопроводящего слоя.
- Наличие металлического контакта (центрального электрода бегунка) с корпусом трамблера или валом через слой нагара или повреждения.
Проверка контактного уголька (щетки): Убедитесь, что угольный контакт генератора импульсов не изношен, свободно перемещается в своем гнезде и имеет достаточную длину. Слишком короткая или заклинившая щетка также ухудшает контакт.
Проверка сопротивления (опционально): С помощью мультиметра в режиме измерения сопротивления (Омы) можно проверить целостность токопроводящей дорожки. Сопротивление между центральным электродом бегунка и его контактной площадкой (куда приходит провод от катушки) должно быть близко к нулю. Значительное сопротивление или обрыв указывают на неисправность.

Игнорирование разрушенного бегунка приводит к постоянным пропускам зажигания, калильному зажиганию из-за неполного сгорания топлива, перегреву двигателя, повреждению каталитического нейтрализатора выхлопных газов и перегрузке катушки зажигания, что может вызвать ее выход из строя. Замена бегунка – простая и недорогая операция, критически важная для стабильной работы системы зажигания.

Люфт вала трамблера: причины и опасность

Люфт вала трамблера в системе зажигания Daewoo Matiz возникает вследствие механического износа критических компонентов. Основные факторы включают длительную эксплуатацию, недостаточное обслуживание и применение некачественных запасных частей.

Прогрессирование люфта напрямую влияет на точность работы системы зажигания, провоцируя цепь негативных последствий для двигателя. Игнорирование проблемы неизбежно ведет к усугублению неисправности.

Причины возникновения люфта

Износ втулок вала – основная причина из-за трения и усталости материала после 80-100 тыс. км пробега
Деформация или разрушение подшипников внутри корпуса трамблера
Выработка посадочных мест в пластиковом корпусе распределителя
Неправильная сборка после ремонта (перетяжка, перекос)
Использование контрафактных запчастей при замене узлов

Опасные последствия люфта:

Смещение момента зажигания из-за биения вала, вызывающее:
- Детонацию и снижение мощности
- Увеличение расхода топлива на 15-20%
- Перегрев двигателя
Нестабильный контакт бегунка с контактами крышки:
- Пропуски искрообразования
- Троение двигателя на холостом ходу
- Рывки при разгоне
Механическое разрушение трамблера:
- Заклинивание вала
- Обрыв провода датчика Холла
- Полный отказ системы зажигания
Вторичные повреждения:
- Прогорание клапанов из-за неправильного УОЗ
- Выход из строя катушки зажигания
- Повреждение каталитического нейтрализатора

Проверка высоковольтных проводов на утечку

Утечка тока через повреждённую изоляцию проводов вызывает снижение мощности искры, пропуски зажигания и повышенный расход топлива. Наиболее критично это проявляется при высокой влажности или в дождливую погоду.

Основные признаки неисправности: троение двигателя на холостых оборотах, затруднённый запуск, рывки при разгоне. Для точной диагностики требуется визуальный осмотр и инструментальная проверка.

Методы диагностики

Визуальный осмотр:

Проверьте трещины, потертости и вздутия на изоляции
Осмотрите колпачки проводов на наличие белого окисленного налёта
Исключите контакт проводов с горячими элементами двигателя

Проверка в темноте:

Запустите двигатель в полной темноте
Наблюдайте голубоватое свечение вдоль проводов – признак утечки
Обратите особое внимание на участки возле наконечников

Измерение сопротивления мультиметром:

Длина провода	Норма сопротивления (кОм)
До 50 см	3-10 кОм
50-70 см	5-15 кОм

Отклонение от нормы более чем на 30% требует замены комплекта.

Проверка искровым тестером:

Подключите тестер между свечой и ВВ-проводом
Запустите двигатель
Сравните яркость искры с эталонным показателем
Тусклая или прерывистая искра указывает на проблему

Важно: Всегда проверяйте провода комплектом – замена отдельных проводов даёт временный эффект. При установке новых убедитесь в отсутствии перегибов и надёжной фиксации колпачков.

Диагностика вакуумного корректора

Проверку начинают при работающем двигателе на холостом ходу. Отсоедините вакуумный шланг от корпуса корректора и плотно зажмите его пальцем или заглушкой. Наблюдайте за поведением оборотов двигателя – отсутствие изменений указывает на нарушение герметичности системы.

Снимите вакуумный шланг с корректора и подключите к нему ручной вакуумный насос с манометром. Плавно создайте разрежение 300-500 мбар (0,3-0,5 атм) и зафиксируйте показания. Исправный корректор должен удерживать вакуум минимум 30 секунд без падения. Падение давления свидетельствует о разрыве диафрагмы.

Признаки и причины неисправностей

Ключевые симптомы:

Провалы мощности при резком нажатии педали газа
Неустойчивая работа на холостом ходу
Повышенный расход топлива
Детонация (металлический стук) при нагрузке

Распространённые дефекты:

Трещины или пробой диафрагмы
Засорение вакуумного канала в корпусе трамблера
Потеря эластичности возвратной пружины
Разгерметизация соединения шланга

Параметр проверки	Норма	Отклонение
Сопротивление перемещению тяги	Плавное, без заеданий	Затруднённый ход или люфт
Возврат тяги в исходное положение	Мгновенный после сброса вакуума	Замедленный или неполный
Состояство вакуумного шланга	Эластичный, без трещин	Окаменелость, надрывы

Важно: При замене диафрагмы очищайте внутреннюю полость корпуса от грязи. Проверяйте целостность уплотнительного кольца на штоке после разборки. Не допускайте перетяжки крепёжных винтов во избежание деформации корпуса.

Проверка сигналов датчика Холла мультиметром

Для диагностики потребуется мультиметр в режиме измерения постоянного напряжения (DCV) с пределом 20 В. Предварительно снимите разъем датчика Холла, подключив щупы мультиметра к центральному сигнальному проводу (обычно зеленый) и массе (черный) на колодке трамблера. Включите зажигание автомобиля без запуска двигателя.

Проворачивайте коленвал вручную (ключом за шкив) или стартером, наблюдая за показаниями мультиметра. Исправный датчик генерирует импульсы: напряжение должно резко меняться между ~0,4 В (низкий уровень) и ~9–12 В (высокий уровень) при прохождении металлического шторки мимо чувствительного элемента. Отсутствие скачков или постоянные 0 В/12 В указывают на неисправность.

Критерии оценки сигнала

Норма: Четкие перепады напряжения в диапазоне 0,4–12 В при вращении
Обрыв цепи: Стабильные 0 В
Короткое замыкание: Постоянные 12 В или отсутствие реакции
Нестабильность: Провалы или хаотичные колебания вне рабочих значений

Параметр	Исправный датчик	Неисправность
Напряжение LOW	0,3–0,5 В	Выше 1 В / 0 В
Напряжение HIGH	9–12 В	Ниже 8 В / 0 В
Форма сигнала	Резкие прямоугольные скачки	Плавные изменения / шум

Важно: Перед проверкой убедитесь в наличии опорного напряжения (+5 В) и исправности массы на разъеме датчика. Если сигнал отсутствует при корректном питании – датчик подлежит замене. При неоднозначных результатах дополнительно проверьте целостность шторки и зазор между датчиком и экраном (0,2–0,4 мм).

Замер сопротивления катушки зажигания

Проверка сопротивления обмоток катушки зажигания – обязательный этап диагностики системы зажигания Daewoo Matiz. Данная процедура позволяет выявить обрывы, межвитковые замыкания или деградацию изоляции, напрямую влияющие на формирование высокого напряжения для свечей.

Для выполнения замера необходим мультиметр, переключенный в режим омметра. Катушка зажигания Matiz (интегрированная в трамблер) имеет первичную и вторичную обмотки, сопротивление каждой проверяется отдельно между конкретными контактами разъёма.

Порядок выполнения замеров

Первичная обмотка:

Отключите разъём катушки.
Установите щупы мультиметра на контакты A (сигнал управления от ЭБУ) и B (масса) разъёма катушки.
Нормальное сопротивление: 0.5–1.0 Ом (при +20°C). Значение ниже указывает на межвитковое КЗ, отсутствие показаний – на обрыв.

Вторичная обмотка:

Переключите мультиметр на диапазон кОм.
Установите один щуп на высоковольтный вывод катушки (для центрального провода), второй – на контакт B (масса) разъёма.
Нормальное сопротивление: 6.0–11.0 кОм (при +20°C). Бесконечное сопротивление – обрыв, заниженные показания – пробой изоляции.

Обмотка	Точки замера	Норма (Ом/кОм)	Ошибка
Первичная	A – B (разъём)	0.5–1.0 Ом	Обрыв/КЗ
Вторичная	ВВ-вывод – B (разъём)	6.0–11.0 кОм	Обрыв/пробой

Важно: Проверку выполняйте при комнатной температуре. Нагретая катушка даёт завышенные показания. Сравнивайте результаты с эталонными значениями для конкретной модели катушки Matiz (указаны на её корпусе или в сервис-документации).

Установка угла опережения зажигания стробоскопом

Перед началом работ прогрейте двигатель до рабочей температуры (80-90°C), убедитесь в исправности аккумулятора и отсутствии ошибок ЭБУ. Отключите вакуумный шланг от трамблера и заглушите его, проверьте чистоту меток на шкиве коленвала и крышке ГРМ.

Подключите питание стробоскопа к аккумулятору, а сигнальный датчик – к высоковольтному проводу первого цилиндра. Запустите двигатель на холостых оборотах (800-900 об/мин), направьте мигающий луч стробоскопа на метки. Не допускайте касания движущихся частей!

Последовательность регулировки

При работающем моторе зафиксируйте совмещение меток:
- Подвижная метка на шкиве коленвала
- Неподвижная метка на крышке ГРМ (обозначена как 5°, 10° или TDC)
Ослабьте болт крепления трамблера на 13 мм
Поворачивайте корпус трамблера до совпадения меток:
- Против часовой стрелки – для увеличения угла опережения
- По часовой стрелке – для уменьшения
Затяните крепежный болт моментом 8-12 Н∙м
Проверьте показания при резком увеличении оборотов до 3000 об/мин – угол должен кратковременно возрастать

Рекомендуемые параметры для Daewoo Matiz:

Холостые обороты	800±50 об/мин
УОЗ на холостом ходу	8-10° до ВМТ
Вакуумный корректор	Отключен при настройке

После регулировки подключите вакуумный шланг обратно, выполните тестовую поездку. При детонации на разгоне уменьшите угол на 1-2°, при вялой тяге – увеличьте в пределах нормы. Повторная проверка обязательна после замены ремня ГРМ или датчиков.

Замена крышки и ротора трамблера своими руками

Замена изношенных элементов трамблера – критически важная процедура для стабильной работы системы зажигания. Пренебрежение своевременной заменой крышки и ротора приводит к пробоям высокого напряжения, пропускам зажигания и затрудненному пуску двигателя.

Перед началом работ подготовьте новый комплект крышки трамблера и ротора, соответствующий модели двигателя Daewoo Matiz. Также потребуются крестовая отвертка, ветошь для очистки посадочных мест и диэлектрическая смазка (рекомендуется для контактов). Обязательно отсоедините минусовую клемму аккумулятора.

Пошаговая процедура замены

Демонтаж старой крышки: Отожмите фиксаторы (защелки) крепления крышки трамблера. Аккуратно отсоедините высоковольтные провода, запоминая их положение (можно пометить или сфотографировать). Снимите крышку.
Снятие ротора: Открутите винт (или отожмите защелку, в зависимости от конструкции), удерживающий ротор на валу трамблера. Снимите старый ротор, обращая внимание на его ориентацию.
Очистка посадочных мест: Тщательно протрите ветошью посадочную площадку для крышки и торец вала трамблера. Удалите грязь, масло и окислы.
Установка нового ротора: Наденьте новый ротор на вал трамблера строго в том же положении, что и старый (паз/ключ должен совпасть). Зафиксируйте его винтом или защелкой.
Установка новой крышки: Нанесите тонкий слой диэлектрической смазки на внутренние контакты (уголки) новой крышки и на центральный угольный контакт (если он есть). Аккуратно наденьте крышку на корпус трамблера, совместив метки или пазы, и защелкните фиксаторы.
Подключение проводов: Подсоедините высоковольтные провода к клеммам новой крышки в строгом соответствии с запомненной схемой (порядком работы цилиндров). Убедитесь в надежности контакта.

После завершения установки подключите минусовую клемму аккумулятора. Запустите двигатель и проверьте его работу на разных оборотах. Отсутствие провалов, стабильный холостой ход и уверенный пуск подтвердят правильность выполнения замены.

Чистка контактов и смазка механизма

Загрязнённые контакты прерывателя и загустевшая смазка вала трамблера провоцируют нестабильные обороты двигателя, пропуски зажигания и затруднённый запуск. Регулярное обслуживание этих компонентов критически важно для сохранения точности момента искрообразования и предотвращения ускоренного износа деталей.

Процедура требует аккуратности и применения только рекомендованных материалов – неподходящие чистящие составы или смазочные вещества способны полностью вывести узел из строя. Работы выполняются при снятом трамблере для обеспечения доступа ко всем элементам.

Последовательность операций

Чистка контактов прерывателя:

Визуально оцените состояние контактных площадок: глубокие выгорания или эрозия требуют замены группы.
Обработайте поверхности специальной очищающей жидкостью для контактов зажигания (например, Liqui Moly Kontaktreiniger), нанесённой на безворсовую салфетку или ватную палочку.
Аккуратными движениями удалите нагар и окислы до восстановления ровного металлического блеска. Запрещено использовать наждачную бумагу или напильник – это нарушит плоскостность.
Протрите контакты насухо чистой салфеткой, убедитесь в отсутствии волокон или остатков чистящего средства.

Смазка механизма:

Вал распределителя: Нанесите 2-3 капли высокотемпературной термостойкой смазки (типа Liqui Moly Hochtemperatur-Fett) на втулки вала под крышкой трамблера.
Кулачок прерывателя: Тонким слоем смажьте рабочую поверхность кулачка, контактирующую с подушечкой подвижного контакта. Используйте минимальное количество.
Ось подвижного контакта: Нанесите микроскопическую каплю смазки на ось для обеспечения лёгкого хода без люфтов.

Контроль после обслуживания:

Параметр	Норма	Инструмент проверки
Величина зазора контактов	0.4 - 0.5 мм	Щуп
Лёгкость вращения вала	Плавное, без заеданий	Ручная прокрутка
Отсутствие люфтов	Радиальный ≤ 0.08 мм	Индикаторная стойка

После сборки и установки трамблера обязательна регулировка угла опережения зажигания с помощью стробоскопа в соответствии с данными производителя для Daewoo Matiz. Пренебрежение этим этапом сведёт на нет эффект от чистки и смазки.

Последствия залипания контактов прерывателя

Залипание контактов прерывателя-распределителя (трамблера) на Daewoo Matiz приводит к критическому нарушению базового принципа работы системы зажигания – прерыванию тока в первичной цепи катушки зажигания в строго заданный момент времени. Когда контакты слипаются и не могут разомкнуться, цепь остается замкнутой постоянно.

Это состояние вызывает полное отсутствие искрообразования на всех свечах зажигания. Поскольку прерывание тока в первичной обмотке катушки необходимо для генерации высокого напряжения во вторичной обмотке, залипание контактов делает невозможным создание искры. Двигатель глохнет и не запускается, так как топливо в цилиндрах не воспламеняется.

Долгосрочные последствия и сопутствующие проблемы

Помимо мгновенной остановки двигателя, длительное залипание контактов или их периодическое "подвисание" (когда контакт размыкается, но с задержкой или не полностью) провоцирует ряд серьезных вторичных неисправностей и ускоренный износ компонентов:

Перегрев и выход из строя катушки зажигания:
- Постоянно замкнутая первичная цепь означает, что через катушку протекает непрерывный ток высокого напряжения (12В) без пауз.
- Это вызывает сильнейший перегрев обмоток катушки зажигания, так как отсутствует цикл "заряд-разряд".
- Результат – пробой изоляции обмоток, межвитковое замыкание или полное перегорание катушки.
Повреждение коммутатора (если установлен):
- В системах с транзисторным коммутатором, управляемым контактами прерывателя, постоянно замкнутые контакты заставляют коммутатор также находиться в открытом состоянии.
- Это приводит к перегреву и выходу из строя силового транзистора коммутатора.
Обильное заливание свечей зажигания:
- Топливо, непрерывно впрыскиваемое форсунками в цилиндры, но не воспламеняющееся из-за отсутствия искры, заливает электроды свечей.
- Даже после устранения проблемы с контактами, мокрые свечи не смогут нормально образовывать искру, требуя просушки или замены.
Разбавление моторного масла топливом:
- Несгоревшее топливо, просачивающееся через поршневые кольца в картер двигателя, смешивается с моторным маслом.
- Это резко ухудшает смазывающие свойства масла (снижение вязкости, пленочной прочности), что ведет к ускоренному износу трущихся пар двигателя (вкладыши коленвала, распредвала, стенки цилиндров).
Повреждение каталитического нейтрализатора:
- Большое количество несгоревшего топлива, попадающее в выпускную систему, догорает непосредственно в катализаторе.
- Температура внутри каталитического нейтрализатора при этом может превысить критические значения (1000-1100°C), приводя к оплавлению керамических сот и полному выходу катализатора из строя.
Повышенный износ и подгорание самих контактов прерывателя:
- В момент "отлипания" контактов возникает особенно мощная искра между ними из-за резкого роста ЭДС самоиндукции в первичной цепи.
- Эта интенсивная искра вызывает ускоренное эрозионное разрушение (выгорание) контактных поверхностей, образование нагара и кратеров, усугубляя проблему залипания в дальнейшем.

Характерные симптомы (помимо остановки двигателя):

Симптом	Причина проявления
Отсутствие искры на центральном проводе от катушки	Нет генерации высокого напряжения из-за замкнутой первичной цепи
Сильный нагрев катушки зажигания	Непрерывный ток в первичной обмотке
Запах горелой изоляции	Перегрев катушки зажигания или проводов
Хлопки в выпускной системе	Догорание топливной смеси в выпускном коллекторе/трубе
Затрудненный запуск после "чирканья" стартером	Залитые свечи, разжиженное масло

Сравнение ремонта и замены трамблера на новый

Ремонт трамблера обычно включает замену изношенных компонентов: бегунка, крышки, датчика Холла или подшипника. Это требует точной диагностики конкретной неисправности и наличия запчастей. Стоимость ремонта ниже покупки нового узла, но зависит от характера поломки и доступности деталей для устаревших моделей.

Замена на новый трамблер гарантирует полное восстановление работоспособности системы зажигания без риска скрытых дефектов. Новый узел исключает взаимный износ элементов и обеспечивает стабильность параметров. Однако стоимость оригинальной детали существенно выше, а некачественные аналоги могут привести к повторным отказам.

Ключевые критерии выбора

Экономическая целесообразность: ремонт выгоден при износе 1-2 компонентов, полная замена оправдана при комплексном износе или отсутствии запчастей.
Временные затраты: поиск редких запчастей для ремонта может затянуть процесс, тогда как замена выполняется быстрее.
Надежность: новый оригинальный трамблер обеспечивает больший ресурс, ремонт сохраняет риски выхода из строя смежных элементов.

Параметр	Ремонт	Замена
Стоимость	До 40% цены нового узла	100% (оригинал) / 50-70% (аналог)
Ресурс после вмешательства	Зависит от качества запчастей и износа оставшихся деталей	Сопоставим с новым узлом (оригинал)
Риск повторной поломки	Высокий при неполной диагностике	Низкий для оригинальных деталей

Критично проверить состояние вала трамблера и шестерни распредвала перед принятием решения – их износ делает ремонт нецелесообразным. Для автомобилей с пробегом свыше 150 тыс. км чаще рекомендуется полная замена.

Список источников

При подготовке материалов о трамблере Daewoo Matiz использовались специализированные технические документы и профильные издания. Основное внимание уделялось официальным данным производителя и практическим руководствам по диагностике.

Ключевые источники включают сервисную документацию, учебные пособия по автомобильным системам зажигания и экспертные публикации по диагностике. Ниже представлен перечень использованных материалов.

Техническая литература и руководства

Официальное руководство по ремонту Daewoo Matiz (1998-2015 гг.)
Главы о системе зажигания из учебника "Устройство и обслуживание автомобилей" под ред. В. Пузанкова
Сборник "Диагностика электрооборудования автомобилей" А. Соснина

Профильные ресурсы

Технические бюллетени НИИ автоэлектроники (выпуски 2010-2018 гг.)
Статьи из журнала "Автоэлектрик" №4/2017, №1/2020
Материалы методического центра AUTODOC по диагностике прерывателей-распределителей
