Трапеция стеклоочистителей - что это?

Статья обновлена: 18.08.2025

Система очистки лобового стекла – ключевой элемент безопасности любого автомобиля, обеспечивающий водителю четкую видимость в непогоду. Центральную роль в этой конструкции играет механизм, известный как трапеция стеклоочистителей.

Этот узел представляет собой рычажный механизм, преобразующий вращение электродвигателя в возвратно-поступательное движение щеток. От его надежности и точности работы напрямую зависит эффективность удаления воды, снега или грязи со стекла.

Конструктивно трапеция состоит из нескольких элементов: приводного рычага, тяг разной длины и шарнирных соединений, образующих геометрическую фигуру, напоминающую трапецию – отсюда и название.

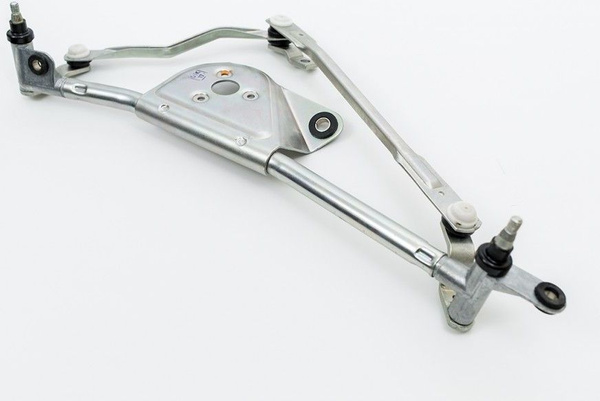

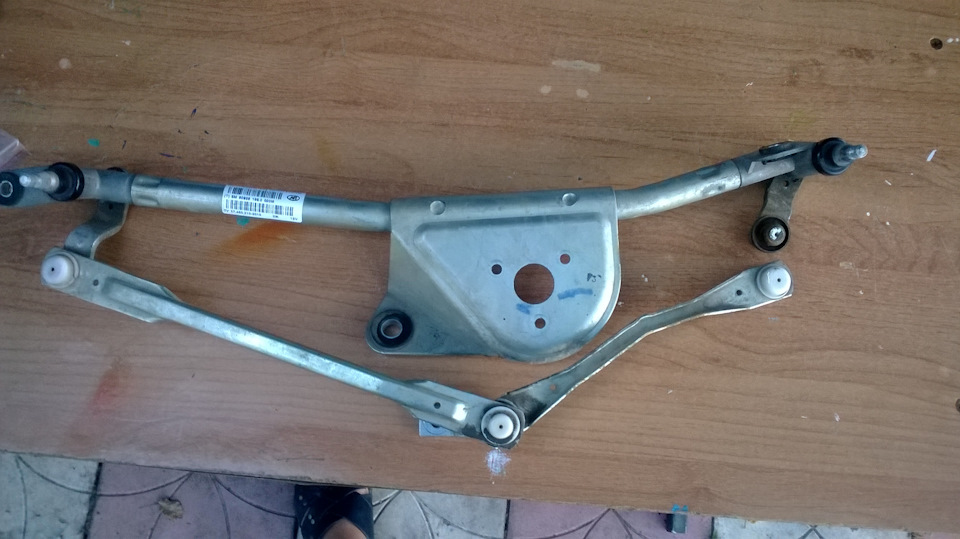

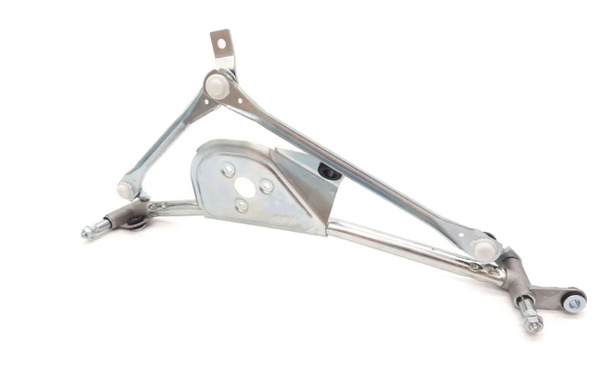

Конструкция механизма трапеции в автомобиле

Механизм трапеции стеклоочистителей представляет собой систему рычагов, преобразующих вращение электродвигателя в возвратно-поступательное движение щеток. Основой конструкции служит кривошип, жестко закрепленный на выходном валу мотор-редуктора. Этот кривощип соединен шаровым шарниром с центральным тяговым рычагом, выполняющим функцию ведущего звена.

От центрального рычага движение передается через боковые тяги на поворотные коромысла, закрепленные на осях крепления щеток. Ключевым элементом является геометрия рычажной системы, обеспечивающая синхронное качание щеток в заданном секторе лобового стекла. Все сочленения оснащены пластиковыми или резиновыми втулками, гасящими вибрации и предотвращающими люфт.

Компоненты системы

Кривошипный узел - преобразует крутящий момент мотора в колебания
Тяги (центральная и боковые) - стальные или алюминиевые стержни с шаровыми наконечниками
Поворотные коромысла - литые рычаги на осях стеклоочистителей
Крепежные втулки - демпфирующие элементы в точках соединения

Материал тяг	Сталь с антикоррозийным покрытием или композитные сплавы
Тип шарниров	Шаровые пальцы с тефлоновыми вкладышами
Защита от износа	Резиновые пыльники на соединениях

Рабочий угол качания коромысел обычно составляет 110-130°, при этом траектория щеток проектируется с перекрытием зон очистки в центральной части стекла. Жесткость конструкции предотвращает деформацию при обледенении, а симметричное расположение рычагов гарантирует равномерное прилегание щеток по всей поверхности.

Принцип преобразования вращения в возвратно-поступательное движение

В трапеции стеклоочистителей электродвигатель создаёт непрерывное вращательное движение вала. Это вращение напрямую непригодно для движения щёток, которым требуется возвратно-поступательный характер работы – попеременное движение вперёд и назад по лобовому стеклу. Задачу преобразования одного типа движения в другой решает кривошипно-шатунный механизм или его аналоги, интегрированный в конструкцию трапеции.

На валу электродвигателя жёстко закреплён ведущий элемент (кривошип или эксцентрик). Этот элемент соединён через подвижное звено (шатун или тягу) с рычагами трапеции, которые, в свою очередь, закреплены на осях, жестко связанных с корпусом автомобиля. Вращение кривошипа заставляет точку его соединения с шатуном двигаться по окружности.

Механизм работы преобразования

Ключевые этапы преобразования движения:

Вращение кривошипа: Вал двигателя вращает кривошип.
Движение шатуна: Шатун, шарнирно соединённый одним концом с кривошипом, а другим – с коромыслом (главным рычагом трапеции), передаёт движение. Так как коромысло закреплено на неподвижной оси, оно не может совершать полный оборот.
Качание коромысла: Круговое движение конца шатуна, связанного с кривошипом, вынуждает коромысло совершать колебательные (качательные) движения вокруг своей оси на ограниченный угол (обычно 90°–140°).
Передача на щётки: Главное коромысло через систему тяг и рычагов трапеции (вторичные коромысла) синхронно передаёт это качательное движение на оси крепления щёток стеклоочистителя.
Возвратно-поступательное движение щёток: Качание коромысел трапеции преобразуется в строго линейное возвратно-поступательное перемещение щёток по поверхности стекла. При ходе коромысла в одну сторону щётка движется в одном направлении (рабочий ход), при обратном ходе коромысла – возвращается в исходное положение (холостой ход).

Результат: Постоянное вращение вала электродвигателя трансформируется в ритмичные синхронные "маятниковые" движения пары щёток очистителей по заданной траектории, эффективно очищая поверхность стекла.

Материалы изготовления деталей трапеции стеклоочистителей

Ключевым требованием к материалам для деталей трапеции стеклоочистителя является сочетание высокой механической прочности, необходимой для передачи усилия от двигателя и преодоления сопротивления щеток на стекле (особенно при обледенении или сильном загрязнении), с устойчивостью к коррозии, вызванной постоянным воздействием влаги, дорожных реагентов и перепадов температур.

Конструктивная простота большинства трапеций определяет ограниченный набор применяемых материалов, выбор которых также продиктован соображениями долговечности, стоимости производства и снижения общего веса узла. Основные компоненты изготавливаются из следующих материалов:

Основные компоненты и материалы

Рычаги (коромысла): Основные несущие элементы. Чаще всего изготавливаются из стального проката (углеродистая или легированная сталь) методом штамповки или гибки с последующей антикоррозионной обработкой (цинкование, фосфатирование, окраска). В более дорогих или облегченных конструкциях применяется литой алюминиевый сплав.
Тяги (тяги привода): Соединительные элементы между рычагами и/или мотор-редуктором. Обычно представляют собой стальные трубки или прутки с наконечниками. Для защиты от коррозии также покрываются цинком или окрашиваются. Иногда используются тяги из усиленных пластиков или композитных материалов в облегченных конструкциях.
Шарнирные соединения (шаровые пальцы, втулки, пластиковые узлы):
- Шаровые пальцы: Изготавливаются из закаленной стали для обеспечения износостойкости.
- Втулки (вкладыши) шаровых соединений: Применяются полимерные материалы с низким коэффициентом трения и высокой износостойкостью (тефлон, нейлон, специальные термопласты) или резинометаллические элементы.
- Пластиковые корпуса шарниров: Широко используются инженерные пластики (например, стеклонаполненный полиамид - PA6-GF, PA66-GF), обеспечивающие необходимую прочность, жесткость, износостойкость и стойкость к атмосферным воздействиям при меньшем весе и стоимости по сравнению с металлическими корпусами.
Крепежные элементы (гайки, болты, шплинты): Как правило, изготавливаются из углеродистой стали с антикоррозионным покрытием (чаще всего оцинковка, кадмирование).

Тенденцией последних лет является активное внедрение высокопрочных и атмосферостойких полимеров и композитов (особенно в шарнирных узлах и тягах), позволяющее снизить вес, стоимость и уровень шума трапеции, а также практически исключить коррозию этих элементов.

Деталь трапеции	Основные материалы	Ключевые свойства материала
Рычаги (Коромысла)	Сталь (оцинк., окраш.), Литые алюминиевые сплавы	Прочность, жесткость, коррозионная стойкость (за счет покрытия)
Тяги	Сталь (оцинк., окраш.), Усиленные пластики/композиты	Прочность на растяжение/сжатие, коррозионная стойкость, легкость (пластик)
Шаровые пальцы	Закаленная сталь	Высокая твердость, износостойкость
Втулки/вкладыши шарниров	Полимеры (Тефлон, Нейлон), Резинометалл	Низкий коэффициент трения, износостойкость, демпфирование (резинометалл)
Корпуса шарниров	Инженерные пластики (PA-GF, POM, PBT)	Прочность, жесткость, износостойкость, стойкость к средам, низкий вес
Крепеж	Сталь с покрытием (цинк, кадмий)	Прочность, коррозионная стойкость (за счет покрытия)

Типы креплений трапеции к кузову автомобиля

Конструкция крепления трапеции стеклоочистителей напрямую влияет на надежность работы системы, передачу усилия от электродвигателя и устойчивость щеток к вибрациям. Способ фиксации определяет сложность обслуживания и замены узла.

Основные методы крепления различаются по типу соединения с валом привода и точками фиксации на кузове. Выбор конкретного варианта зависит от модели автомобиля и компоновки подкапотного пространства.

Распространенные способы крепления

Болтовое соединение через кронштейны:

Трапеция фиксируется к усиленным площадкам кузова стальными кронштейнами
Используются резьбовые шпильки или болты с контргайками
Требует периодической проверки затяжки из-за вибраций

Заклепочное соединение:

Применяется для неразборных долговечных конструкций
Обеспечивает жесткую фиксацию без люфтов
Усложняет демонтаж (требуется высверливание заклепок)

Пластиковые защелки-фиксаторы:

Распространены на современных моделях для упрощения сборки
Позволяют быстро снимать трапецию при обслуживании
Снижают общий вес узла

Комбинированные системы:

Сочетают болтовое крепление приводного вала с защелками на корпусе трапеции
Используют резиновые демпферы для гашения вибраций
Включают металлические скобы как страховочные элементы

Тип крепления	Преимущества	Недостатки
Болтовое	Высокая ремонтопригодность	Риск самооткручивания
Заклепочное	Максимальная жесткость	Трудоемкая замена
Защелки	Скорость монтажа/демонтажа	Хрупкость пластика на морозе
Комбинированное	Оптимальный баланс надежности	Усложненная конструкция

Коррозия крепежных элементов – главный фактор выхода системы из строя в регионах с агрессивными зимними реагентами. Регулярная обработка резьбовых соединений антикором продлевает ресурс узла.

Роль тяг в системе трапеции стеклоочистителей

Тяги в трапеции стеклоочистителей выполняют функцию механических передатчиков усилия от электродвигателя к щеткам. Они представляют собой жесткие металлические стержни или трубки, соединенные шарнирами с моторным рычагом и поводками щеток. Без этих элементов преобразование вращательного движения вала двигателя в возвратно-поступательное перемещение щеток было бы невозможным.

Главная задача тяг – обеспечение синхронности и точной амплитуды качания щеток по всей поверхности стекла. Они работают в условиях постоянных динамических нагрузок, вибрации и воздействия влаги, что требует высокой прочности материалов и коррозионной стойкости. Любой изгиб, деформация или износ шарнирных соединений тяг приводит к сбоям в работе очистителей: рассогласованию хода щеток, уменьшению зоны очистки или полному заклиниванию системы.

Ключевые функции тяг

Передача усилия: Трансляция крутящего момента двигателя на поводки щеток через систему рычагов.
Синхронизация: Поддержание идентичного угла и направления движения обеих щеток.
Амплитуда хода: Обеспечение заданного диапазона перемещения щеток (до 140° на лобовом стекле).
Компенсация нагрузок: Устойчивость к сопротивлению щеток при очистке мокрого или обледеневшего стекла.

Конструктивно тяги интегрированы в рычажную схему трапеции, где их длина и точки крепления определяют геометрию перемещения щеток. Например, укорочение тяги смещает зону очистки к центру стекла, а изменение угла крепления влияет на прижим щетки. Надежность всей системы напрямую зависит от состояния шарниров тяг – люфты в них провоцируют стук, вибрацию и "дрожание" щеток во время работы.

Назначение шаровых шарниров в трапеции стеклоочистителей

Шаровые шарниры в трапеции стеклоочистителей выполняют роль универсальных подвижных соединений, обеспечивая свободное вращение рычагов системы в трех плоскостях. Они компенсируют угловые отклонения и изменения положения элементов при работе щеток, сохраняя жесткую кинематическую связь между двигателем и очистителями.

Конструктивно каждый шарнир состоит из металлического шарового пальца, запрессованного в пластиковый или металлический корпус с износостойким полимерным вкладышем. Такое решение гарантирует плавность хода при минимальном трении, одновременно воспринимая радиальные и осевые нагрузки от рычагов во время движения щеток по стеклу.

Ключевые функции

Передача усилия: Синхронизация движения всех рычагов трапеции от приводного моторчика
Компенсация несоосности: Автоматическая корректировка углов между звеньями при изменении траектории
Гашение вибраций: Снижение ударных нагрузок при реверсе направления щеток

Параметр	Значение для работы системы
Угол отклонения	До ±30° от оси для адаптации к сложной геометрии стекла
Ресурс	50 000–100 000 циклов (зависит от качества уплотнений)
Типовые неисправности	Люфт пальца, заклинивание, разрушение вкладыша

Отказ шарнира приводит к заеданию щеток, неравномерному прижиму к стеклу или полной блокировке трапеции. Регулярная диагностика люфтов и защита пыльников от повреждений критически важны для безотказной работы системы в любых погодных условиях.

Электродвигатель как привод трапеции

Электродвигатель преобразует электрическую энергию во вращательное движение вала, создавая крутящий момент, необходимый для работы системы стеклоочистки. Его мощность подбирается с учетом сопротивления щеток на стекле, снеговой нагрузки и инерции рычагов трапеции, обеспечивая стабильную работу в любых погодных условиях.

На валу двигателя жестко закреплен кривошипный механизм, который преобразует непрерывное вращение в возвратно-поступательное движение. Этот узел напрямую соединен с ведущим рычагом трапеции через шаровой палец или шарнирное звено, что позволяет компенсировать изменение углов при изменении траектории.

Ключевые особенности конструкции

Редуктор: червячная передача снижает скорость вращения и повышает выходной момент, одновременно блокируя обратную передачу движения от рычагов
Автоматический возврат: кулачковый механизм с контактной группой возвращает щетки в парковочное положение при отключении питания
Защита от перегрузки: биметаллический термопредохранитель размыкает цепь при заклинивании трапеции

Параметр	Значение
Рабочее напряжение	12В/24В
Скорость вращения	45-60 об/мин
Передаточное число	1:50 - 1:70
Класс защиты	IP54/IP65

Корпус двигателя выполнен из термостойкого пластика с резиновыми уплотнениями, предотвращающими попадание влаги на коллекторные щетки и обмотки. Подшипники скольжения вала смазываются консистентной смазкой, рассчитанной на температурный диапазон от -40°C до +120°C.

Редуктор в системе передачи усилия на трапецию

Редуктор служит ключевым преобразователем крутящего момента между электродвигателем стеклоочистителя и трапецией. Он снижает высокую скорость вращения вала двигателя до оптимальной для качающихся движений щёток, одновременно пропорционально увеличивая передаваемое усилие. Без этого элемента трапеция не смогла бы преодолевать сопротивление ветра, льда или грязи на стекле при сохранении синхронности хода.

Конструктивно редуктор в стеклоочистителях чаще всего реализован на основе червячной передачи. Червяк (винтовая шестерня) жёстко зафиксирован на валу электродвигателя и находится в зацеплении с ведомой червячной шестернёй. Такая схема обеспечивает плавность хода, высокий КПД и критически важное свойство – самоторможение. При отключении двигателя червячная пара блокирует обратную передачу движения, немедленно фиксируя щётки в заданном положении.

Принцип работы и интеграция с трапецией

Вращение от выходного вала редуктора передаётся непосредственно на центральный рычаг трапеции. Этот рычаг жёстко связан с валом ведомой шестерни редуктора и преобразует его вращательное движение в возвратно-поступательное через систему шарнирных тяг. Точность изготовления зубьев червячной пары и качество подшипников валов напрямую определяют:

Равномерность скорости движения щёток по стеклу
Минимальный люфт в точках крепления тяг
Уровень шума при работе системы
Сопротивление износу при экстремальных нагрузках

Отказ редуктора проявляется как полная или частичная блокировка трапеции, хаотичные движения щёток, либо громкий скрежет из-за разрушения зубьев или износа подшипников. Замена изношенного редуктора восстанавливает чёткую работу всей кинематической цепи стеклоочистителей.

Конструкция ведущего рычага трапеции

Ведущий рычаг является ключевым силовым элементом трапеции стеклоочистителей, выполняющим функцию преобразования вращательного движения электродвигателя в возвратно-поступательные колебания щеток. Он жестко закреплен на выходном валу редуктора моторного узла и воспринимает основную нагрузку при работе системы.

Конструктивно рычаг представляет собой цельнолитую или штампосварную деталь сложной геометрии, изготавливаемую из высокопрочной стали или алюминиевых сплавов. Его форма оптимизирована для передачи усилия через шаровые шарниры к тягам трапеции при одновременном обеспечении необходимого угла поворота и зазора относительно элементов кузова.

Основные элементы и особенности

Посадочный фланец – оснащается шлицевым или болтовым соединением для фиксации на валу редуктора с исключением проскальзывания.
Ответные пальцы – два кованых ушка с резьбовыми или запрессованными сферическими шарнирами для крепления тяг трапеции.
Усиленные ребра жесткости – предотвращают деформацию рычага под действием снеговой нагрузки или льда на стекле.
Антикоррозионное покрытие – цинкование или порошковая окраска для защиты от влаги и реагентов.
Дисбалансная форма – смещение центра тяжести относительно оси вращения для компенсации неравномерности нагрузки щеток.

Геометрия рычага строго рассчитывается под параметры конкретного автомобиля: длину тяг, угол качания щеток (до 110°) и синхронизацию их хода. Нарушение целостности или износ шарниров приводят к вибрациям, заеданию щеток и ускоренному износу двигателя.

Ведомые рычаги трапеции: особенности работы

Ведомые рычаги трапеции стеклоочистителей – это элементы, передающие усилие от ведущего рычага (приводного вала электродвигателя) непосредственно к щеткам. Они жестко закреплены на осях, на которых установлены держатели щеток, и синхронно поворачиваются вместе с ними под воздействием тяги. Основная функция – преобразование возвратно-поступательного движения тяги во встречные качательные движения щеток по лобовому стеклу, обеспечивая синхронность их работы.

Конструктивно ведомые рычаги изготавливаются из прочного металла (часто сталь с антикоррозионным покрытием) для сопротивления нагрузкам и вибрациям. Длина рычагов напрямую влияет на угол поворота щеток: более длинные рычаги увеличивают амплитуду очистки при том же ходе тяги. Крепление к кузову или шарнирам осуществляется через втулки или подшипники скольжения, требующие периодической смазки для минимизации люфта и плавности хода.

Ключевые особенности функционирования

Синхронизация движения: Связаны между собой через тягу и ведущий рычаг, обеспечивая строго встречное или синхронное (в зависимости от типа трапеции) перемещение щеток без рассогласования.
Передача усилия: Воспринимают значительные механические нагрузки от сопротивления щеток на стекле (грязь, наледь), поэтому их прочность и жесткость критичны для надежности системы.
Компенсация геометрии: Углы установки и длина рычагов рассчитываются так, чтобы щетки сохраняли оптимальный угол прилегания к стеклу во всех точках дуги очистки.
Влияние на износ: Люфт в шарнирных соединениях ведомых рычагов приводит к дребезжанию щеток, снижению площади контакта со стеклом и ускоренному износу резиновых очистителей.

Параметр	Влияние на работу
Состояние шарниров	Износ вызывает биение щеток, снижение прижима и пропуски очистки
Жесткость конструкции	Деформация рычага нарушает угол установки щетки и уменьшает зону очистки
Соосность креплений	Перекос осей вращения приводит к заеданию и повышенной нагрузке на мотор

Отличие передних и задних трапеций стеклоочистителей

Передние трапеции рассчитаны на синхронную очистку больших площадей лобового стекла, что требует значительного усилия и сложной кинематики. Они чаще всего состоят из двух рычагов со щётками, соединённых системой тяг и шарниров с электродвигателем. Из-за необходимости охвата широкой изогнутой поверхности траектория их движения несимметрична – один рычаг обычно длиннее другого, а угол размаха превышает 100°.

Задние трапеции работают на меньшей вертикальной поверхности (обычно на заднем стекле хэтчбеков или универсалов) и конструктивно упрощены. В большинстве случаев используется один рычаг с единственной щёткой, а приводной механизм компактнее из-за ограниченного пространства в зоне пятой двери. Угол размаха редко превышает 70-80°, а усилие двигателя существенно ниже.

Ключевые конструктивные различия

Количество щёток: Передние – две, задние – одна (в 90% моделей)
Размеры: Длина рычагов передней трапеции в 1.5-2 раза больше
Мощность привода: Электродвигатель передних очистителей мощнее (15-30 Вт против 5-15 Вт)

Параметр	Передняя трапеция	Задняя трапеция
Тип движения	Встречно-параллельное	Маятниковое
Типовой угол работы	110°-130°	60°-80°
Расположение привода	Под капотом у ветрового стекла	Внутри задней двери

Важно: Задние механизмы чаще подвержены заклиниванию из-за попадания льда и грязи в зоне крепления, а передние чувствительны к деформации тяг при ручной очистке снега. Общим остаётся принцип преобразования вращения вала двигателя в колебания щёток через кривошипно-шатунный узел.

Причины появления люфта в шарнирах трапеции стеклоочистителя

Люфт в шарнирных соединениях трапеции возникает из-за естественного износа компонентов при длительной эксплуатации. Этот дефект проявляется в виде свободного хода элементов, что нарушает синхронность движения щёток и снижает качество очистки стекла.

Механические нагрузки и воздействие внешних факторов ускоряют деградацию деталей. Основными причинами развития люфта являются следующие факторы.

Ключевые факторы износа

Истирание втулок: Полимерные или металлические втулки теряют геометрию из-за трения между осью рычага и корпусом шарнира.
Деформация пластиковых деталей: Трещины и усадка пластиковых корпусов шарниров под воздействием перепадов температур и УФ-излучения.
Коррозия металлических элементов: Окисление стальных осей и кронштейнов при попадании влаги, особенно в зимний период.
Вымывание смазки: Отсутствие защитной смазки в узлах трения из-за её вымывания дождём или высыхания.
Абразивный износ: Попадание песка и дорожной пыли в зазоры шарниров, действующей как абразив.

Последствия деформации тяг трапеции

Деформация тяг трапеции стеклоочистителей провоцирует нарушение геометрии всей кинематической системы. Это приводит к отклонению рычагов и щеток от заданной траектории движения по лобовому стеклу. В результате щетки начинают двигаться асимметрично либо с превышением допустимого угла размаха.

Основным следствием становится ухудшение качества очистки: на стекле остаются непротертые сектора в виде серповидных участков или полос по краям зоны действия щеток. Особенно критично это проявляется в зоне водительского обзора, создавая слепые зоны и повышая риск ДТП в дождливую или снежную погоду.

Критичные последствия деформации

Заедание щеток при крайних положениях из-за перекоса рычагов
Ускоренный износ резиновых элементов щеток и приводного механизма
Повышенная нагрузка на мотор стеклоочистителя, ведущая к его перегреву
Поломка крепежных узлов в местах соединения тяг с рычагами

Тип деформации	Визуальный симптом	Эксплуатационный риск
Изгиб продольной тяги	Вибрация щеток при движении	Отслоение щеток от стекла
Скручивание поперечины	Разное положение парных щеток	Задиры на стекле
Деформация крестовин	Щелчки в механизме	Клин системы в крайнем положении

Прогрессирующая деформация вызывает заклинивание трапеции, после чего происходит обрыв тяг или разрушение пластиковых втулок. В экстренных случаях возможен выход из строя редуктора привода из-за критической перегрузки вала. Требуется полная замена поврежденных элементов трапеции для восстановления работоспособности очистителей.

Диагностика скрипа трапеции стеклоочистителей

Скрип при работе стеклоочистителей чаще всего указывает на износ шарнирных соединений или недостаточную смазку элементов трапеции. Механические напряжения в узлах передаются на рычажный механизм, вызывая вибрацию и характерные звуки трения металлических деталей. Особенно ярко проблема проявляется в сухую погоду или при резком изменении температуры, когда зазоры в сочленениях увеличиваются.

Игнорирование скрипа ускоряет разрушение узла: незафиксированные люфты провоцируют деформацию тяг, перекашивание валов и заклинивание двигателя. Первичную диагностику проводят при выключенных щетках, вручную покачивая рычаги для выявления свободного хода и точек трения. Обязательно проверяют фиксацию гайки крепления главного рычага к выходному валу мотор-редуктора – ее ослабление часто становится ключевой причиной.

Основные этапы диагностики

Визуальный осмотр: поиск трещин на пластиковых втулках, коррозии на шаровых пальцах, следов окисления в местах контакта металлических тяг.
Тест на люфт: ручное перемещение рычагов в направлениях, противоположных рабочему ходу. Допустимый зазор – не более 1-2 мм.
Анализ звука: локализация источника скрипа при работе щеток на разных скоростях. Металлический лязг характерен для износа подшипников вала, глухой стук – для разрушения пластиковых втулок.

Тип неисправности	Признаки	Решение
Износ шаровых шарниров	Хруст при повороте рычагов руками, видимая деформация пыльников	Замена тяг в сборе или ремонтных шаровых опор
Коррозия вала привода	Заклинивание трапеции в крайних положениях, неравномерное движение щеток	Очистка вала, замена сальника, нанесение консистентной смазки
Ослабление креплений	Дребезжание на неровностях, смещение оси главного рычага	Затяжка гаек крепления трапеции к кузову и мотору

Для точного определения неисправности демонтируют трапецию: проверяют легкость вращения валов без нагрузки, состояние посадочных мест подшипников. Важно исключить посторонние причины скрипа – трение щеток о сухое стекло или износ редуктора двигателя. После ремонта подвижные части обрабатывают специализированной морозостойкой смазкой (например, Molykote EM-50L), избегая составов на силиконовой основе, которые быстро вымываются.

Этапы визуального осмотра трапеции на износ

Тщательный визуальный контроль элементов трапеции стеклоочистителей позволяет выявить ранние признаки износа до возникновения сбоев в работе. Регулярная проверка предотвращает повреждение двигателя привода и обеспечивает четкое удаление осадков с лобового стекла.

Осмотр рекомендуется проводить при поднятых дворниках, обеспечивая свободный доступ к узлам. Особое внимание уделяется соединениям, подверженным постоянным динамическим нагрузкам и воздействию влаги.

Металлические рычаги и тяги
- Коррозия поверхностей, глубокие царапины
- Деформации или изгибы конструкции
- Трещины в местах сварных швов
Шарнирные соединения
- Разрывы или растрескивание резиновых пыльников
- Вытекание смазки через поврежденные уплотнения
- Следы окисления на шаровых пальцах
Крепежные элементы
- Коррозия болтов и гаек
- Смещение или деформация стопорных шайб
- Ослабление затяжки резьбовых соединений
Резиновые втулки и подвесы
- Расслоение материала
- Потеря эластичности (растрескивание при сжатии)
- Смещение деталей относительно посадочных мест
Приводной узел
- Люфт вала привода при покачивании рычага
- Наличие влаги внутри корпуса двигателя
- Повреждения электрических разъемов

Проверка плавности хода рычагов трапеции

Плавность хода рычагов напрямую влияет на равномерность движения щеток и предотвращает их подклинивание. Проверка выполняется при включенном зажигании и активированном режиме стеклоочистителя для оценки работы системы под нагрузкой. Обязательно очистите трапецию от грязи и мусора перед осмотром.

Любые рывки, вибрации или неравномерное перемещение рычагов указывают на неисправность. Особое внимание уделите шарнирным соединениям и точкам крепления – именно там чаще всего возникают проблемы из-за износа или коррозии.

Этапы диагностики

Выполните следующие действия:

Визуальный контроль: Откройте капот, включите дворники. Проследите за траекторией рычагов по всей амплитуде.
Проверка сопротивления: При выключенном двигателе вручную переместите рычаги через полный цикл. Движение должно быть легким, без заеданий.
Тест на люфт: Покачайте каждый рычаг перпендикулярно плоскости стекла. Допустимый люфт в шарнирах – не более 1-2 мм.

Распространенные дефекты и их причины:

Симптом	Возможная причина
Рывки при движении	Износ втулок, деформация тяг
Скрежет или стук	Разрушение шарниров, отсутствие смазки
Заедание в крайних положениях	Коррозия осей, нарушение геометрии трапеции

При обнаружении дефектов демонтируйте трапецию для детальной дефектовки. Замените изношенные втулки, шарниры или поврежденные тяги. После ремонта повторно проверьте ход до установки щеток.

Выявление коррозии металлических элементов трапеции

Осмотр начинается с визуальной проверки всех металлических частей конструкции: рычагов, шарнирных соединений, крепежных гаек, осей и пружин. Особое внимание уделяется местам стыков, сварным швам и участкам с поврежденным лакокрасочным покрытием, где коррозия развивается интенсивнее. Используйте фонарь для подсветки труднодоступных зон под капотом и в местах прилегания к стеклу.

Признаками активной коррозии служат: рыхлые бурые или оранжевые наплывы (ржавчина), вздутие краски, точечные углубления на металле, а также хлопьевидные отложения белого цвета (особенно на оцинкованных деталях). Проверьте люфт соединений пальцами – излишняя подвижность или скрип часто указывают на разрушение металла в шарнирах.

Ключевые методы диагностики

Для точной оценки состояния выполните следующие действия:

Очистка подозрительных участков: Мягкой щеткой удалите грязь и рыхлую ржавчину. Протрите детали ветошью с обезжиривателем.
Тактильный контроль: Проведите пальцем (в перчатке) по поверхности – шероховатости, каверны или слоистая структура металла подтверждают коррозию.
Тест отверткой: Аккуратно надавите тупым концом инструмента на пораженную зону. Рассыпающийся или проминающийся металл требует замены детали.

Критичные последствия игнорирования:

Деформация рычагов под нагрузкой,
Заклинивание шарниров из-за окисных отложений,
Обрыв пружины или крепежных элементов при движении,
Царапины на стекле от отколовшихся частиц ржавчины.

Степень коррозии	Внешние признаки	Действия
Поверхностная	Тонкий слой ржавчины, мелкие точки	Зачистка, обработка ингибитором, покраска
Глубокая	Локальные углубления, расслоение металла	Замена узла или всей трапеции

Неравномерный ход дворников: связь с трапецией

Неравномерный ход щеток стеклоочистителя (рывки, подёргивания или изменение скорости на разных участках стекла) напрямую указывает на проблемы в трапеции. Эта неисправность возникает из-за нарушения синхронности движения рычагов, вызванного износом или повреждением ключевых элементов трапеции.

Основная функция трапеции – преобразовать вращение электродвигателя в строго синхронизированные возвратно-поступательные движения обоих рычагов со щетками. Если синхронизация нарушается из-за неполадок в трапеции, щетки начинают двигаться с разной скоростью или амплитудой относительно друг друга, что визуально воспринимается как неравномерный, "спотыкающийся" ход.

Основные причины неисправности трапеции, вызывающие неравномерность

Ключевые проблемы трапеции, ведущие к неравномерной работе дворников:

Износ шарнирных соединений (шаровых наконечников): Образовавшийся люфт в шарнирах не позволяет точно передавать движение. Рычаги "болтаются", их ход становится нестабильным и рассогласованным.
Деформация тяг или рычагов: Механическое повреждение (например, от наледи или удара) изменяет геометрию трапеции. Рычаги двигаются по искривленной траектории с переменным усилием.
Заклинивание подшипников валов или осей: Коррозия, загрязнение или отсутствие смазки приводят к повышенному трению на отдельных участках вращения. Двигатель преодолевает сопротивление рывками, что сбивает равномерность хода.
Ослабление крепления трапеции к кузову: Вибрация всего узла нарушает стабильность передачи движения на рычаги со щетками.

Последствия игнорирования неисправности: Продолжение эксплуатации с неисправной трапецией усугубляет проблему. Усиливается износ шарниров и валов, растет нагрузка на электродвигатель (риск его перегрева и выхода из строя), ухудшается качество очистки стекла и повышается уровень вибрации/шума. Равномерный ход щеток возможен только при абсолютно исправном состоянии всех компонентов трапеции.

Инструменты для демонтажа трапеции стеклоочистителей

Для снятия трапеции стеклоочистителей требуются специализированные инструменты, обеспечивающие безопасное отсоединение креплений без повреждения узлов. Ключевой сложностью является демонтаж закисших или приржавевших шарнирных соединений, требующий как точных съёмников, так и средств для обработки резьбовых элементов.

Обязательный минимум включает набор рожковых ключей и головок для откручивания крепёжных гаек, а также защитные средства. Отсутствие подходящего инструментария часто приводит к срыву граней, поломке крепежа или деформации деталей трапеции, что усложняет ремонт.

Основные инструменты и порядок работ

При демонтаже последовательно выполняют:

Обработку соединений: Нанесение проникающей смазки (WD-40, LIQUI MOLY) на крепёжные элементы за 10-15 минут до работ.
Снятие защитных кожухов: Использование крестовой отвёртки или биты для пластиковых клипс.
Демонтаж электромотора:
- Отключение клемм АКБ
- Снятие разъёма питания мотора
- Откручивание монтажных болтов головкой на 10-13 мм

Критически важные инструменты:

Съёмник шарниров	Специальный съёмник типа "вилка" или резьбовой для отсоединения тяг от поводков без деформации пальцев
Струбцина	Для фиксации рычагов при отжиме втулок
Торцевая головка TORX	T30-T50 для крепления рычагов к стойкам лобового стекла

При коррозии валов применяют термический метод: локальный прогрев горелкой с последующим резким охлаждением. Финишную очистку посадочных мест проводят мелкой наждачной бумагой или щёткой по металлу перед установкой новой трапеции.

Снятие пластиковой защитной панели под лобовым стеклом

Пластиковая защитная панель (ветровик) закрывает моторный отсек в зоне трапеции стеклоочистителей, защищая механизм от влаги и мусора. Для доступа к узлу привода дворников, замене щеток или ремонте трапеции требуется демонтаж этой детали. Работу выполняют после фиксации автомобиля на ровной поверхности с включенным ручным тормозом.

Подготовьте крестовую отвертку и пластиковую монтажную лопатку. Убедитесь, что дворники опущены в штатное положение, а замок зажигания выключен. При наличии датчика дождя отключите разъем питания во избежание повреждений.

Процесс демонтажа

Снимите резиновый уплотнитель лобового стекла, аккуратно потянув его вверх вдоль панели.
Выкрутите все крепежные элементы:
- Пластиковые клипсы по верхнему краю панели (под отвертку)
- Болты крепления дворников (ключом на 13 мм)
Подденьте панель монтажной лопаткой в местах соединения с кузовом, начиная от центра к краям.
Отсоедините разъемы датчиков (при наличии), аккуратно приподнимите панель и извлеките ее.

Тип крепежа	Расположение	Инструмент
Пластиковые пистоны	Верхний край (5-7 шт)	Крестовая отвертка
Гайки дворников	Центральные колпачки	Головка на 13 мм

Важно: Не прилагайте избыточное усилие при поддевании – пластиковые защелки легко ломаются. При установке новой панели совместите все фиксаторы с посадочными отверстиями до характерного щелчка, затем закрутите крепеж в обратной последовательности.

Отсоединение электромотора от трапеции

Перед началом работ снимите минусовую клемму с аккумулятора для исключения случайного запуска электродвигателя. Обеспечьте свободный доступ к мотору стеклоочистителя, демонтировав пластиковые защитные кожухи в подкапотном пространстве и отсоединив электрический разъём питания.

Найдите кривошипный рычаг, соединяющий вал электродвигателя с шатуном трапеции. Ослабьте крепёжную гайку или болт на оси привода, используя торцевой ключ подходящего размера. Зафиксируйте кривошип от проворачивания монтировкой или ключом.

Ключевые этапы отсоединения

Снимите стопорное кольцо или шплинт с пальца шатуна при его наличии
Выбейте соединительную втулку через проставку из мягкого металла
Расшплинтуйте тягу трапеции от рычага привода съёмником типа "грибок"
Отведите шатун в сторону, освободив посадочное отверстие на валу мотора

Тип соединения	Инструмент	Особенности
Конусная посадка	Съёмник струбцинного типа	Требует предварительного нагрева соединения
Шлицевое соединение	Универсальный съёмник	Обязательна маркировка положения деталей

После демонтажа шатуна проверьте состояние втулок и шарниров трапеции на люфт. Очистите посадочный узел вала двигателя от коррозии металлической щёткой. При установке нового мотора совместите метки на кривошипе и выходном валу для правильного угла положения щёток.

Техника выпрессовки шаровых шарниров трапеции стеклоочистителя

Шарниры трапеции подвержены износу, вызывающему люфт и стук при работе щёток. Замена требует аккуратной выпрессовки для сохранения целостности посадочных мест. Использование грубой силы или неподходящих инструментов деформирует рычаги, выводя узел из строя.

Обязательно демонтируйте трапецию с автомобиля, зафиксировав её в тисках с мягкими накладками. Очистите зону вокруг шарнира от грязи и обработайте проникающей смазкой (WD-40, Liquid Wrench) за 10–15 минут до работ. Это снизит усилие выпрессовки и минимизирует риски повреждения.

Порядок выполнения работ

Подбор съёмника: Используйте универсальный съёмник для шаровых опор с адаптерами под диаметр шарнира. При отсутствии специнструмента допустим гидравлический пресс с оправками.
Позиционирование:
- Установите съёмник так, чтобы его центральный шток упирался точно в торец пальца шарнира.
- Опорные лапы зацепите за тыльную сторону рычага трапеции вокруг шарнира без перекоса.
Выпрессовка:
- Плавно затягивайте шток съёмника, контролируя параллельность положения.
- При резком заклинивании постучите молотком по корпусу рычага (не по штоку съёмника!) для снятия напряжений.
Контроль процесса: Прекратите выпрессовку, если рычаг начинает деформироваться. Повторно обработайте соединение смазкой или прогрейте горелкой до 150–200°C.

Тип съёмника	Преимущества	Ограничения
Гидравлический	Высокое усилие, подходит для закисших шарниров	Требует навыков, риск перекоса
Механический (резьбовой)	Точное позиционирование, контроль усилия	Может не справиться с корродированными узлами

После выпрессовки зачистите посадочное отверстие от ржавчины шабером или мелкой наждачной бумагой. Запрессовка нового шарнира выполняется только с применением оправки, распределяющей нагрузку по внешнему кольцу втулки. Ударная установка молотком недопустима.

Замена изношенных втулок в узлах трапеции стеклоочистителей

Износ втулок трапеции проявляется люфтами рычагов, стуками при работе щеток и неравномерным ходом по стеклу. Игнорирование проблемы ведет к деформации тяг, повреждению вала двигателя и полному отказу системы очистки.

Замена требует демонтажа трапеции для доступа к шарнирным узлам. Критически важно использовать втулки, соответствующие оригинальным размерам и материалу (обычно бронза или полиамид), чтобы исключить ускоренный износ.

Этапы замены

Снимите щетки и пластину ветровика
Отсоедините тяги от электродвигателя и поворотных кулаков
Выпрессуйте развальцованные оси шарниров съемником
Извлеките деформированные втулки плоскогубцами
Зачистите посадочные гнезда от коррозии

Тип втулки	Смазка	Особенности установки
Бронзовая	Графитовая	Запрессовка с натягом 0.1-0.3 мм
Полимерная	Силиконовая	Монтаж без усилия при +20°C

После запрессовки новых втулок: Соберите узлы с предварительным натягом, проверьте ход рычагов рукой до установки на авто. Обязательно отрегулируйте парковочное положение щеток перед финальным креплением пластины ветровика.

Восстановление геометрии погнутых тяг трапеции

Основная задача – возвращение заводской конфигурации тяг после деформации, вызванной механическим воздействием (ударом, неправильной сборкой, коррозионным ослаблением). Погнутые элементы нарушают синхронность движения щёток, вызывают заедание, неполный обвод лобового стекла и повышенную нагрузку на электродвигатель.

Диагностика выполняется визуально и инструментально: тяги демонтируют, укладывают на ровную поверхность (стекло, плитку) или используют шаблон, проверяя прямолинейность и углы сочленения. Критически важны точные замеры длины между центрами шарниров и параллельность плоскостей крепления рычагов.

Технологии выправления

Для стальных тяг применяют:

Холодную правку в тисках с использованием рычажных приспособлений и контрольных шаблонов. Требует аккуратности – перегибы ослабляют металл.
Локальный нагрев паяльной лампой (для толстостенных элементов) с последующей калибровкой. Избегать пережога!

Алюминиевые тяги правят исключительно холодным способом из-за риска потери прочности при термообработке. Сильно деформированные или треснувшие детали подлежат замене.

Критерий	Допустимое отклонение	Последствия нарушения
Длина между осями	±1 мм	Смещение зоны очистки, задиры щёток
Соосность шарниров	≤1°	Вибрация, неравномерный износ
Плоскостность	Зазор ≤0.5 мм	Затирание об капот/уплотнители

После правки обязательна проверка работы трапеции на стенде или установленной на автомобиле – движение должно быть плавным, без рывков и мёртвых точек. Параллельно заменяют изношенные втулки и пластиковые пистоны, снижающие люфт.

Обработка шарниров трапеции смазкой длительного действия

Шарнирные соединения трапеции стеклоочистителей подвергаются постоянным нагрузкам, вибрациям и воздействию влаги, что приводит к износу, коррозии и появлению люфта. Регулярное обслуживание этих узлов смазкой длительного действия предотвращает заклинивание механизма, снижает трение и продлевает срок службы всей системы.

Специализированные смазки (например, литиевые или синтетические составы) образуют защитный слой, устойчивый к вымыванию водой и температурным перепадам. Их применение особенно критично для шаровых шарниров и осей рычагов, где металлические поверхности контактируют напрямую.

Порядок обработки

Очистите шарниры от старой смазки и загрязнений щеткой и растворителем.
Проверьте компоненты на износ: люфт более 1 мм требует замены детали.
Нанесите смазку через пресс-масленки (при их наличии) или снимите защитные колпачки для прямого доступа.
Заполните полости шарниров до выхода свежей смазки из зазоров.
Обеспечьте равномерное распределение состава, несколько раз подвинув рычаги трапеции.
Установите/замените поврежденные резиновые пыльники для защиты узла.

Ключевые требования к смазочному материалу:

Высокая адгезия к металлическим поверхностям
Сопротивление окислению и коррозии
Диапазон рабочих температур: от -40°C до +120°C
Совместимость с резиновыми уплотнениями

Параметр	Оптимальное значение
Интервал обработки	Каждые 20-30 тыс. км
Тип смазки	NLGI Grade 2 (консистентная)
Критичный признак износа	Стук или заедание при работе дворников

Игнорирование обслуживания ведет к деформации рычагов, поломке вала мотор-редуктора и дорогостоящему ремонту. Избыточное нанесение смазки может спровоцировать налипание пыли и абразивный износ.

Особенности установки новой трапеции на автомобиль

Замена трапеции стеклоочистителя требует точного подбора детали по модели автомобиля и соблюдения последовательности монтажных операций. Неправильная установка может привести к заеданию механизма, повреждению лобового стекла или преждевременному выходу из строя электродвигателя.

Перед началом работ необходимо обездвижить автомобиль на ровной поверхности, отключить аккумулятор и снять дворники для обеспечения доступа к крепежным элементам. Обязательно сверьтесь с технической документацией производителя относительно расположения фиксаторов и точек смазки.

Ключевые этапы монтажа

Демонтаж старого узла: Отсоедините клеммы электродвигателя, снимите защитный кожух и аккуратно выкрутите болты крепления трапеции к кузову.
Подготовка посадочных мест: Очистите площадку от грязи и коррозии, проверьте целостность резьбовых отверстий. При необходимости обработайте антикоррозийным составом.
Установка тяг: Соедините рычаги трапеции с шарнирами электродвигателя и осей дворников строго в соответствии со схемой расположения (параллельно или перекрестно).

Критически важно проверить свободный ход всех сочленений до фиксации узла. Перекосы в креплении приведут к неравномерному прилеганию щеток и вибрациям.

Параметр	Требование
Момент затяжки болтов	12-15 Н·м (уточнить в мануале)
Зазор между рычагами	Не менее 3 мм на всем ходе
Угол парковки щеток	Строго по заводской разметке

После сборки выполните тестовый запуск без стекла: убедитесь в плавности движения, отсутствии посторонних шумов и полном совпадении траекторий щеток. Только затем устанавливайте дворники на место и проверяйте работу системы с подачей жидкости.

Регулировка угла установки парковочного положения трапеции

Парковочное положение определяет финальную точку остановки щеток стеклоочистителей после выключения двигателя. Корректная регулировка угла гарантирует полное сокрытие щеток под капотом, исключение их контакта с кузовными элементами и оптимальное расположение вне зоны обзора водителя.

Неправильный угол приводит к частичному перекрытию щетками обзора, преждевременному износу деталей трапеции и риску повреждения лакокрасочного покрытия. Регулировка выполняется через изменение положения кривошипа на валу электродвигателя или корректировку длины тяг.

Этапы регулировки

Основная процедура включает следующие шаги:

Снятие защитного кожуха трапеции для доступа к крепежным элементам
Отсоединение тяг от рычага электродвигателя
Перевод вала двигателя в парковочное положение вручную
Установка кривошипа под требуемым углом к оси вала согласно маркировке

Типичные способы фиксации угла:

Шлицевое соединение вала с кривошипом (требует совмещения меток)
Регулировочные прорези на монтажной пластине двигателя
Эксцентриковые втулки в точках крепления тяг

Параметр	Нормальное значение	Последствия отклонения
Угол между тягами	90-110°	Вибрация, перекос щеток
Вылет щеток за линию капота	0-15 мм	Зацепление за уплотнители

Контроль результата: После сборки выполняется тестовый запуск системы. Щетки должны возвращаться в заданную зону парковки с погрешностью ±3 мм. При отклонениях регулировка повторяется с коррекцией угла установки кривошипа.

Важно: При замене электродвигателя предварительная регулировка угла обязательна – заводские настройки не учитывают износ трапеции.

Профилактическая чистка узлов трапеции от грязи

Регулярное удаление загрязнений с компонентов трапеции стеклоочистителей критично для предотвращения заклинивания механизма и преждевременного износа деталей. Скопившаяся грязь, дорожные реагенты и влага образуют абразивную пасту, которая ускоряет коррозию шарниров и нарушает плавность хода рычагов.

Технология очистки предполагает последовательную обработку ключевых узлов: шарнирных соединений, осей крепления рычагов, пружинных механизмов и мест контакта с приводным валом. Используйте мягкую щётку и автошампунь для первичного удаления поверхностных отложений, после чего нанесите специализированный очиститель электрооборудования для растворения стойких загрязнений в труднодоступных зонах.

Алгоритм обслуживания

Откиньте рычаги стеклоочистителей в вертикальное положение
Обработайте шарниры аэрозольным очистителем контактов
Удалите размягчённые отложения кистью с синтетическим ворсом
Проверьте люфт в сочленениях после высыхания

Критические зоны для контроля:

Поворотные кулаки крепления щёток
Втулки приводного вала
Поверхности прилегания пружин
Контакты электромотора (при наличии доступа)

Реагент	Назначение	Периодичность
WD-40	Вытеснение влаги	После мойки
Графитовая смазка	Защита шарниров	2 раза в год
Силиконовый спрей	Уплотнение резиновых элементов	Перед зимой

Финишный этап включает нанесение антикоррозийной смазки на металлические части и силиконового спрея на пластиковые втулки. Избегайте применения масел на минеральной основе – они провоцируют налипание пыли. Тестирование работоспособности трапеции проводят только после полного высыхания составов.

Защита металлических частей трапеции антикором

Методы и материалы для антикоррозийной обработки

Коррозия металлических элементов трапеции стеклоочистителей (рычагов, шарниров, крепежей) возникает под воздействием влаги, реагентов и температурных перепадов. Без защиты ржавчина нарушает геометрию конструкции, увеличивает люфты в соединениях и сокращает срок службы механизма.

Для предотвращения разрушения применяют многослойную антикоррозийную обработку. Основные этапы включают очистку поверхности от окислов, нанесение барьерных покрытий и регулярное обслуживание. Ключевое значение имеет выбор материалов, устойчивых к истиранию и агрессивным средам.

Эффективные способы защиты:

Гальваническое цинкование – электрохимическое нанесение цинкового слоя толщиной 5-25 мкм
Порошковая окраска с предварительным фосфатированием металла для адгезии
Катодная защита через установку магниевых анодов в критических узлах

Сравнение технологий:

Метод	Срок защиты	Уязвимость
Цинкование	5-8 лет	Механические повреждения
Порошковая краска	4-7 лет	УФ-деградация
Резиновые кожухи	2-3 года	Растрескивание

Обслуживание включает ежесезонную очистку от грязи и обновление консервирующей смазки в шарнирах. При появлении очагов коррозии требуется:

Зачистка повреждённой зоны до чистого металла
Обработка преобразователем ржавчины
Нанесение грунта-модификатора
Покрытие эпоксидным составом

Признаки критического износа трапеции

Критический износ трапеции стеклоочистителей проявляется через серию характерных симптомов, напрямую влияющих на работу щеток и безопасность вождения. Игнорирование этих признаков может привести к полному отказу системы очистки стекла, повреждению элементов привода или деформации рычагов.

Основные сигналы, требующие немедленной диагностики или замены узла, включают нехарактерные звуки, вибрации и нарушения в синхронности движения щеток. Эти неисправности особенно опасны в сложных погодных условиях, когда четкая видимость критически важна.

Типичные проявления износа

Стук или скрежет в области моторного отсека при включении дворников, особенно на высокой скорости.
Видимая вибрация рычагов во время работы, вызывающая "подпрыгивание" щеток по стеклу.
Заедание или неполный ход щеток – очистка только части стекла, остановка в промежуточном положении.
Рассогласованность движения щеток – они движутся с разной скоростью, перекрещиваются или задевают друг друга/кузов.
Люфт в местах крепления рычагов – можно ощутить рукой покачивание при выключенных дворниках.
Щетки не возвращаются в исходное положение после выключения или останавливаются произвольно.

Последствия игнорирования неисправности

Непосредственный риск	Долгосрочное повреждение
Резкое снижение видимости при дожде/снеге	Выход из строя электромотора из-за перегрузки
Царапание стекла из-за вибрации щеток	Обрыв тяг или разрушение шарниров трапеции
Залипание щеток на стекле	Деформация рычагов, повреждение капота

При появлении любого из перечисленных признаков эксплуатацию трапеции необходимо прекратить. Дальнейшая работа изношенного узла усугубляет повреждения и повышает стоимость ремонта. Требуется проверка шарниров, тяг, вала привода и крепежных элементов для точного определения изношенных компонентов.

Сравнение оригинальных и неоригинальных трапеций стеклоочистителей

Оригинальные трапеции проектируются производителем автомобиля для точного соответствия модели по геометрии и нагрузкам. Они проходят многолетние испытания на вибрацию, температурные перепады и коррозию, используют усиленные материалы вроде оцинкованной стали или композитных сплавов.

Неоригинальные аналоги часто упрощают конструкцию: заменяют шаровые соединения втулками, применяют тонкостенную сталь без антикоррозионной обработки. Это снижает вес и цену, но сокращает ресурс в 1.5-2 раза, особенно при агрессивной эксплуатации.

Ключевые отличия

Ресурс работы: оригинал служит 4-7 лет, неоригинал – 2-3 года
Шумность: неоригиналы чаще вызывают дребезжание из-за люфтов в сочленениях
Безопасность: дешевые аналоги могут деформироваться при обледенении лобового стекла

Параметр	Оригинал	Неоригинал
Гарантия	2-3 года	6-12 месяцев
Точность хода щеток	±1 мм	До ±5 мм
Защита от коррозии	Многослойное покрытие	Грунтовка или отсутствует

Важно: неоригинальные трапеции могут некорректно работать с датчиком дождя из-за отличающегося усилия прижима. При выборе учитывайте совместимость с системой автоматического включения дворников вашего автомобиля.

Влияние качества трапеции на очистку зоны А

Геометрическая точность трапеции определяет синхронность хода щёток и их полное прилегание к криволинейной поверхности стекла в зоне А. Деформации рычагов или люфты в шарнирах вызывают смещение траектории, из-за чего щётки "проскакивают" критические сектора, оставляя грязные пятна и разводы прямо в поле зрения водителя.

Жёсткость конструкции и состояние пружин напрямую влияют на равномерность прижима щётки по всей площади контакта. Ослабление пружин или коррозия тяг снижают давление на нижнюю часть лобового стекла (где скапливается основная грязь), ухудшая удаление влажной грязи и создавая опасные блики при встречном свете фар.

Ключевые последствия дефектов трапеции для зоны А

Дефект трапеции	Воздействие на зону А
Люфты в шарнирах	Вибрация щёток, прерывистое очищение центра стекла
Деформация рычагов	Смещение зоны покрытия, неочищенные треугольники у зеркал заднего вида
Коррозия тяг	Заедание при реверсировании, пропуски в верхней трети зоны А
Износ пружин	Слабое прилегание щёток к стеклу, остаточные потёки по центру

Срок службы трапеции стеклоочистителей

Трапеция стеклоочистителей – это механическая система рычагов, передающая движение от электродвигателя к щеткам. Её износ напрямую влияет на качество очистки лобового стекла и безопасность вождения.

Средний срок службы трапеции составляет 5–7 лет, но варьируется в зависимости от условий эксплуатации. Регулярное воздействие влаги, грязи, реагентов и экстремальных температур ускоряет деградацию компонентов.

Факторы, сокращающие ресурс узла

Коррозия: Вода и дорожные реагенты провоцируют ржавчину шарниров и креплений.
Механические перегрузки: Включение дворников при примерзших щетках или снежной массе на стекле.
Износ пластиковых втулок: Деформация посадочных мест приводит к люфту рычагов.
Нарушение герметичности: Попадание песка и грязи в подвижные соединения.

Признаки критического износа

Щетки движутся с рывками или замирают в отдельных позициях
Появление стука или скрежета при работе дворников
Несинхронное движение левой и правой щеток
Вибрация рычагов на большой скорости

Профилактическая мера	Эффект
Очистка узла от грязи 2 раза в год	Снижение абразивного износа шарниров
Смазка трущихся частей силиконовым составом	Защита от коррозии и уменьшение трения
Замена щеток до появления скрипа	Снижение нагрузки на электромотор и рычаги

Важно: При первых симптомах неисправности проведите диагностику. Игнорирование проблем ведет к поломке электродвигателя или обрыву рычагов.

Поведение трапеции при обледенении стекла

Обледеневшее стекло создает критическую помеху для работы дворников. Ледяная корка или намерзший снег физически блокируют контакт щеток с поверхностью стекла, что приводит к резкому сокращению эффективной трапеции очистки. Дворники начинают скользить по ледяной поверхности, не удаляя загрязнения, а лишь частично смещая рыхлый снег.

Трапеция очистки деформируется и фрагментируется: вместо единой зоны образуются отдельные неочищенные островки или полосы. Особенно страдают краевые участки трапеции и места прилегания резиновых кромок щеток к стеклу. Усилие двигателя, рассчитанное на стандартные условия, оказывается недостаточным для преодоления трения льда, что может спровоцировать перегрузку привода.

Факторы влияния

Толщина ледяного слоя: При толщине свыше 3 мм очистка становится практически невозможной
Тип обледенения: Прозрачный "черный лед" опаснее рыхлой снежной корки
Качество щеток: Изношенные щетки быстрее теряют контакт со льдом

Состояние стекла	Процент эффективной трапеции	Риск повреждений
Слабый иней	70-80%	Низкий
Плотная ледяная корка	15-30%	Высокий (привод/щетки)

Важно: Попытки принудительного включения дворников на обледеневшем стекле без предварительной обработки очистителем-антиобледенителем приводят к:

Деформации каркаса щеток
Разрыву резиновых кромок
Выходу из строя мотор-редуктора
Появлению царапин на стекле

Модернизация штатной трапеции для длинных дворников

Штатная трапеция стеклоочистителей рассчитана на заводскую длину дворников. Установка удлинённых щёток увеличивает нагрузку на шарниры, рычаги и мотор, вызывая неполное прилегание щёток, вибрацию, замедление хода или поломку механизма.

Модернизация усиливает конструкцию для корректной работы с увеличенной площадью очистки. Основные цели – равномерное прижатие щёток по всей длине лобового стекла, сохранение стабильной скорости движения и предотвращение деформации компонентов под повышенной нагрузкой.

Методы усиления конструкции

Замена штатных пружин: Установка усиленных пружин обеспечивает лучшее прижатие удлинённых щёток к стеклу, компенсируя их повышенный вес.
Усиление рычагов: Использование рычагов из толстостенного металла или карбоновых трубок вместо штатных штампованных деталей для повышения жёсткости системы.
Модернизация шарнирных узлов: Замена пластиковых втулок на бронзовые/латунные вкладыши и установка болтов большего диаметра снижает люфты и износ.
Установка доработанного редуктора: Применение редуктора с повышенным крутящим моментом для гарантированного перемещения тяжёлых щёток в обледеневших условиях.

Решение	Эффект	Сложность внедрения
Усиленные пружины	Улучшение прижима, снижение вибрации	Низкая
Карбоновые рычаги	Повышение жёсткости, снижение веса	Средняя
Турбо-редуктор	Стабильная работа при экстремальных нагрузках	Высокая

Критически важно соблюдать соосность всех элементов трапеции после модернизации. Перекосы приводят к заклиниванию механизма или неравномерному износу щёток. Дополнительная балансировка рычагов устраняет биение на высоких скоростях.

Связь неисправности трапеции с перегоранием предохранителя

Основная связь между неисправностью трапеции стеклоочистителей и перегоранием предохранителя заключается в возникновении чрезмерной механической нагрузки. Электродвигатель стеклоочистителя рассчитан на вращение рычагов трапеции с определенным усилием. Когда компоненты трапеции изнашиваются, деформируются или заклинивают, сопротивление движению резко возрастает.

Чтобы преодолеть это возросшее сопротивление, электродвигатель начинает потреблять ток, значительно превышающий его номинальные значения и предел защиты предохранителя. Предохранитель, установленный в цепи питания двигателя, выполняет функцию защитного устройства. При превышении тока на величину, на которую он рассчитан (например, 15А, 20А, 25А), его плавкая вставка разрушается, разрывая цепь и предотвращая повреждение проводки или возгорание.

Конкретные причины перегорания предохранителя из-за трапеции

К механическим неисправностям трапеции, которые чаще всего приводят к перегрузке цепи и сгоранию предохранителя, относятся:

Заклинивание шарнирных соединений (шаровых пальцев): Коррозия, загрязнение или отсутствие смазки в шарнирах рычагов трапеции приводят к их заеданию. Двигатель не может провернуть заклинивший узел.
Деформация рычагов трапеции: Удар (например, от падения снега с крыши, ДТП) может погнуть один или несколько рычагов, создав точку трения или заклинивания.
Износ втулок или подшипников оси рычагов: Приводит к перекосу рычагов, увеличению трения и заеданию.
Повреждение или коррозия зубьев редуктора двигателя: Хотя это часть мотора, неисправность напрямую влияет на передачу усилия на трапецию.

Неисправность трапеции	Влияние на нагрузку двигателя	Результат для предохранителя
Заклинивание шарнира	Резкое увеличение силы трения, требующее огромного крутящего момента	Мгновенное перегорание при попытке включить
Сильная деформация рычага	Постоянное повышенное сопротивление движению, перекос узла	Перегорание через несколько секунд/минут работы
Износ втулок/подшипников	Постепенное увеличение трения, вибрация	Периодическое перегорание, особенно при высокой скорости или мокром стекле

Важно понимать, что простая замена перегоревшего предохранителя без устранения первопричины в трапеции приведет лишь к его повторному сгоранию. Предохранитель сигнализирует о критической перегрузке цепи, вызванной механической неисправностью. Игнорирование этого сигнала может вызвать выход из строя самого электродвигателя стеклоочистителей (перегрев обмоток, коллектора) или даже повреждение проводки из-за длительного протекания сверхтока до срабатывания защиты.

Особенности трапеций в системах с датчиком дождя

Трапеция стеклоочистителей в автомобилях с датчиком дождя конструктивно не отличается от стандартной механики: она сохраняет привычные рычаги, тяги и моторчик, преобразующие вращение в возвратно-поступательные движения щёток. Ключевая особенность заключается в интеграции с электронной системой управления, где датчик дождя непрерывно анализирует интенсивность осадков на лобовом стекле через оптические сенсоры.

Сигнал от датчика передаётся в блок управления, который динамически корректирует работу трапеции – автоматически запускает стеклоочистители, выбирает оптимальную скорость движения щёток (интервальный, медленный или быстрый режим) и останавливает их при прекращении дождя. Это требует повышенной точности позиционирования щёток и синхронизации с программными алгоритмами, так как трапеция должна мгновенно реагировать на команды контроллера.

Специфические требования к конструкции

Для обеспечения чёткой работы в автоматическом режиме предъявляются дополнительные требования:

Плавность хода: минимизация люфтов в шарнирах для точного позиционирования щёток в зоне действия датчика.
Скорость отклика: мотор трапеции должен быстро менять скорость по сигналу ЭБУ без задержек.
Калибровка положения парковки: щётки всегда возвращаются в строго заданную точку, чтобы не перекрывать зону сенсора.

Отказ датчика дождя или сбои в управлении могут привести к некорректной работе трапеции: например, щётки будут двигаться с неподходящей скоростью или активироваться без осадков. Поэтому диагностика таких систем всегда включает проверку связи между датчиком, блоком управления и электромотором трапеции.

Требования безопасности при ремонте трапеции стеклоочистителей

Перед началом работ всегда отключайте аккумуляторную батарею для исключения случайного запуска двигателя или активации стеклоочистителей. Убедитесь, что ключ зажигания извлечен из замка, а двери транспортного средства заблокированы во избежание несанкционированного вмешательства.

Используйте средства индивидуальной защиты: защитные очки для предотвращения попадания грязи и смазочных материалов в глаза, а также прочные перчатки для исключения порезов о металлические кромки деталей. Работайте только с исправным инструментом, исключающим проскальзывание или деформацию крепежных элементов.

Ключевые процедуры безопасности

При демонтаже трапеции соблюдайте следующие правила:

Фиксация щеток стеклоочистителя – закрепите их в вертикальном положении во избежание неконтролируемого падения
Контроль натяжения пружин – снимайте тяги привода осторожно, используя съемник для минимизации риска резкого разжатия
Маркировка крепежа – размещайте болты и гайки в контейнерах с обозначением мест установки для точной сборки

При установке обновленных компонентов удостоверьтесь в совместимости деталей с моделью автомобиля. Запрещается применение деформированных рычагов или изношенных шарниров – это приводит к нарушению геометрии движения щеток и их заклиниванию.

Особое внимание уделите:

Проверке целостности электропроводки после подключения аккумулятора
Тестовому включению системы на неподвижном автомобиле для контроля траектории щеток
Регулировке угла парковки щеток согласно технической документации ТС

Эксплуатация авто с неисправной трапецией: риски

Неисправность трапеции стеклоочистителей критически нарушает работу дворников: возникают заклинивания, неравномерный ход щёток или полный отказ механизма. Это делает невозможным эффективное удаление воды, грязи или снега с лобового стекла при движении.

Эксплуатация транспортного средства с такой неполадкой создаёт прямую угрозу безопасности. Водитель теряет контроль над видимостью дорожной обстановки в непогоду, что многократно увеличивает риск аварийных ситуаций.

Резкое ухудшение обзора: Неочищенное стекло в дождь, снегопад или при загрязнении создаёт эффект светорассеяния, маскирует препятствия, дорожную разметку и других участников движения.
Повышенная аварийность: Снижение видимости до 80-90% в непогоду из-за неработающих дворников – частая причина столкновений, наездов и съездов с трассы.
Прогрессирующие поломки: Заклинившая трапеция перегружает и выводит из строя электродвигатель стеклоочистителя. Повреждённые рычаги могут поцарапать или треснуть стекло.
Юридическая ответственность: Управление ТС с неисправной системой очистки стекла (п. 2.3.1 ПДД) влечёт штраф. При ДТП из-за плохой видимости водитель будет признан виновным.
Косвенные риски: Отказ дворников в непредвиденных условиях (например, внезапный ливень или выброс грязи от фур) вызывает панику и неадекватные действия водителя.

Тип неисправности трапеции	Непосредственная опасность
Деформация рычагов	Неполный охват зоны очистки, вибрация, царапины на стекле
Износ/разрушение шарниров	Заклинивание, хаотичное движение щёток, отказ системы
Коррозия или поломка тяг	Потеря синхронности дворников, заедание в одном положении
Ослабление креплений	Биение механизма, повреждение капота, повышенный шум

Игнорирование первых симптомов (стук, подёргивания щёток, уменьшение угла «дворения») ведёт к катастрофическому износу узла. Ремонт или замена трапеции требуют немедленного выполнения при любых признаках неисправности – экономия на этом ставит под угрозу жизнь водителя, пассажиров и окружающих.

Список источников

Для подготовки статьи о трапеции стеклоочистителей использовались специализированные технические ресурсы, гарантирующие точность описания конструкции и принципа работы механизма. Основной акцент сделан на материалы, детально раскрывающие устройство систем очистки лобового стекла современных автомобилей.

При подборе источников предпочтение отдавалось авторитетным автомобильным справочникам, учебным пособиям для автотехников и документации производителей автокомпонентов. Это обеспечивает корректность технических терминов и понимание эволюции данного узла в разных моделях транспортных средств.

Учебник "Устройство автомобиля" (Р.В. Кисликов, М.С. Цибин)
Техническое руководство Bosch "Автомобильные системы очистки стекол"
Пособие "Электрооборудование транспортных средств" (В.А. Погребной)
Справочник Valeo "Компоненты систем видимости"
Статьи из журнала "Автосервис: практика и технологии"
Техническая документация TRW Automotive
Курс лекций МАДИ "Конструкция современных автомобилей"
ГОСТ Р 41.39-2017 "Единообразные предписания по очистителям и омывателям"
