Трос переключения передач - незаметный, но важный

Статья обновлена: 18.08.2025

Каждый водитель знает, насколько критична четкая работа коробки передач для комфорта и безопасности движения. За этой слаженностью часто стоит скромный, но незаменимый компонент - трос переключения передач.

Этот элемент служит связующим звеном между рычагом КПП в салоне и механизмом переключения на самой коробке. От его исправности напрямую зависит точность выбора передачи, легкость хода рычага и общая управляемость автомобиля.

Устройство троса привода КПП: внешняя оболочка

Внешняя оболочка троса переключения передач выполняет роль жесткого защитного канала для подвижного внутреннего сердечника. Её конструкция обеспечивает точную передачу усилия от рычага КПП к механизму коробки, предотвращая излишнее сжатие или растяжение при изменении траектории движения троса.

Оболочка изготавливается из прочного композитного материала, армированного стальной проволокой или стекловолокном, что гарантирует минимальное изменение геометрии под нагрузкой. Наружное покрытие выполняется из термостойкого полимера, устойчивого к агрессивным жидкостям (масло, топливо) и температурным перепадам в подкапотном пространстве.

Ключевые элементы оболочки

• Фиксирующие наконечники – литые металлические или композитные втулки с резьбой/защелками для крепления к кузову и агрегатам.
• Опорные втулки – резиновые демпферы, поглощающие вибрации и компенсирующие микросдвиги двигателя.
• Спиральная оплётка – внутренний армирующий слой, препятствующий продольному сжатию оболочки при натяжении сердечника.

Характеристика	Значение
Рабочий температурный диапазон	-40°C до +150°C
Сопротивление сжатию	≥ 700 Н
Стойкость к истиранию	≥ 5000 циклов (по тесту DIN)

Герметичность соединений оболочки с наконечниками обеспечивается термоусадочными муфтами или резиновыми уплотнителями, исключающими попадание абразивной пыли и коррозию сердечника. Геометрия изгибов проектируется с минимально допустимым радиусом для снижения механических потерь при переключениях.

Из чего состоит внутренний сердечник троса

Внутренний сердечник троса переключения передач представляет собой гибкий силовой элемент, напрямую передающий усилие от рычага КПП к коробке передач. Его конструкция обеспечивает минимальное растяжение и высокую износостойкость при постоянных динамических нагрузках.

Основой сердечника служит стальная проволока, сплетённая особым образом для баланса прочности и гибкости. Ключевые компоненты структуры:

Компоненты внутреннего сердечника

• Несущие нити: Высокоуглеродистая стальная проволока (часто оцинкованная), свитая в спирали или оплётку.
• Сердечник пучка: Центральный стальной жгут или отдельная прочная нить, задающая продольную жёсткость.
• Слой смазки: Термостойкая консистентная смазка, нанесённая между нитями для снижения трения и защиты от коррозии.
• Плетение: Типовая структура – многослойная косичка (оплётка) или параллельные пучки нитей вокруг центрального жгута.

Такая компоновка гарантирует:синхронное перемещение без задержек, сопротивление переломам при изгибах и долговечность в агрессивной среде. Повреждение любого элемента приводит к заеданию передач или полному обрыву троса.

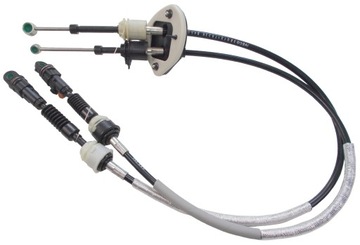

Принцип передачи усилия от рычага к коробке

При перемещении рычага переключения в салоне усилие через механическую связь передается на входной шток троса. Внутренний стальной тросик, заключенный в защитную гибкую оболочку, выполняет функцию тяги или толкателя. Оболочка жестко закреплена на кузове и коробке передач, обеспечивая точную траекторию движения сердечника.

Тросик воздействует на рычажный механизм КПП, преобразуя линейное перемещение в угловое вращение вала выбора передач. Это вращение активирует вилки переключения, которые синхронизируют шестерни. Качественный трос минимизирует трение и упругие деформации, гарантируя мгновенную реакцию системы на команды водителя.

Ключевые аспекты работы

Основные характеристики эффективной передачи усилия:

• Жесткость на сжатие/растяжение: стальной сердечник диаметром 2-4 мм исключает продольное сжатие
• Низкое трение: тефлоновое покрытие троса и полимерная оболочка снижают сопротивление
• Точность хода: погрешность позиционирования ≤ 0.5 мм на 300 мм длины

Параметр	Влияние на переключение
Угол изгиба троса	Превышение 120° вызывает заедания и увеличение усилия на рычаге
Состояние фиксаторов оболочки	Ослабление креплений приводит к "размытому" включению передач
Износ направляющих втулок	Вызывает люфт (>1.5 мм) и неполное включение скорости

Деградация троса проявляется поэтапно: сначала увеличивается ход рычага, затем возникают затруднения при включении 1-3-5 передач (для продольной компоновки), в критической стадии происходит полная потеря управления КПП. Регулярная смазка сердечника силиконовым составом продлевает ресурс на 40-60%.

Особенности установки троса в переднеприводных авто

В переднеприводных автомобилях трос переключения передач соединяет рычаг КПП в салоне с механизмом выбора передач на коробке, расположенной поперечно в моторном отсеке. Трассировка магистрали требует особой точности из-за сложного пути через подкапотное пространство и межсалонный щит, где возможны перегибы и трение о кузовные элементы.

Крепление осуществляется через специальные кронштейны с демпфирующими втулками, предотвращающими передачу вибрации на кузов. Обязательна проверка соосности точек фиксации на кузове и КПП – даже небольшое отклонение вызывает заедание или повышенное усилие при переключении.

Ключевые этапы монтажа

При замене или регулировке соблюдайте последовательность:

1. Фиксация внутренней оболочки в штатных гнездах кронштейнов кузова
2. Подключение наконечника к селектору КПП с обязательной фиксацией стопорной шайбой
3. Проверка хода троса в полном диапазоне передач при незаведенном двигателе

Критические ошибки:

• Перекручивание троса при прокладке
• Контакт с подвижными элементами (рулевая рейка, приводы ШРУС)
• Недостаточный зазор возле выпускного коллектора

Параметр контроля	Норма
Свободный ход рычага	3-5 мм (в нейтрали)
Усилие переключения	Без заеданий
Температурный зазор	≥20 мм от горячих деталей

После установки обязательна регулировка длины троса через контргайку на наконечнике для точного позиционирования вилки КПП относительно штока селектора. Пренебрежение этим этапом приводит к невключению отдельных передач или самопроизвольному выбиванию скорости.

Размещение троса в автомобилях с задним приводом

В заднеприводных моделях трос переключения передач проходит вдоль днища кузова от рычага КПП в салоне до коробки передач, расположенной в задней части автомобиля. Такая компоновка требует значительной длины троса и его защиты от внешних воздействий.

Трасса прокладки включает несколько критичных зон: изгиб под педальным узлом, проход через моторный щит, фиксацию вдоль тоннеля карданного вала и крепление на задней подвеске. На всём протяжении трос помещают в гофрированную оболочку, предотвращающую коррозию и заклинивание.

Особенности конструкции

• Длина - превышает 1.5 метра из-за удалённости КПП от салона
• Крепления - металлические хомуты с резиновыми демпферами каждые 30-40 см
• Точки изгиба - радиус не менее 100 мм для сохранения плавности хода

Зона риска	Защитные меры
Термоэкран возле выпускной системы	Алюминиевая фольга поверх оболочки
Пересечение с тормозными магистралями	Пластиковые разделительные клипсы

При замене обязательно сохраняют заводскую траекторию прокладки: отклонения вызывают "закусывание" троса в оболочке. Наиболее уязвим участок возле опорного подшипника кардана, где возможен перегиб при неправильной установке.

Симптомы заедания троса при переключении передач

Основным признаком заедания троса служит заметное изменение усилия при перемещении рычага КПП. Водитель ощущает неестественное сопротивление или "ступенчатость" при попытке включения передачи, особенно в моменты перехода между скоростями.

Появляется выраженная нечеткость в работе селектора: рычаг может зависать в промежуточных положениях, требовать многократных попыток для срабатывания или самопроизвольно выскакивать из выбранной передачи во время движения.

Характерные проявления неисправности

• Тугое перемещение рычага - для переключения требуется аномально высокое физическое усилие
• Задержка включения - передача активируется с запаздыванием после установки рычага в нужную позицию
• Неполное срабатывание - невозможность включить конкретные передачи (чаще 1-ю, 3-ю или заднюю)
• Хрустящие звуки в районе рычага КПП или педального узла при переключениях
• Самовыключение передачи - автоматический выход скорости без действий водителя
• Увеличенный люфт рычага в нейтральном положении

Ситуация	Проявление неисправности
При разгоне	Затрудненный переход на повышенные передачи
При торможении	Блокировка переключения на пониженные передачи
В холодную погоду	Усиление симптомов из-за сгущения смазки

Как определить обрыв сердечника троса

Начните с визуального осмотра троса под капотом и в салоне автомобиля. Откройте капот и найдите точки крепления троса к коробке передач. Проверьте его целостность по всей длине, обращая внимание на места перегибов у рулевой колонки и в районе педального узла – там чаще образуются заломы. Осмотрите защитную оплетку на предмет трещин или разрывов.

Попросите помощника энергично перемещать рычаг КПП из нейтрали в положения передач, пока вы контролируете движение концов троса возле КПП и механизма выбора передач. Если один конец троса остается неподвижным при перемещении рычага – сердечник оборван. Отсутствие характерных щелчков при переключениях также указывает на проблему.

Ключевые признаки обрыва

Обратите внимание на следующие симптомы:

• Полная или частичная потеря передачи: невозможность включить определенные скорости (чаще заднюю или 1-ю)
• Провалы рычага: он двигается без сопротивления, "вхолостую"
• Заедания: рычаг не возвращается в нейтраль самостоятельно
• Металлический лязг под днищем при попытках переключения

Место проверки	Действие	Признак обрыва
Крепление у КПП	Переключение рычага помощником	Неподвижность наконечника троса
Салон (педальный узел)	Ручное подергивание троса	Чрезмерный люфт или провисание

Для окончательной диагностики отсоедините оба конца троса от механизмов и попытайтесь рукой протянуть сердечник через оплетку. Если внутренний трос не двигается или выходит фрагментами – требуется замена. Проверьте фиксаторы в точках крепления – иногда проблема в соскочившей скобе, а не в обрыве.

Последствия износа защитной оплетки

Изношенная или поврежденная оплетка теряет герметичность, позволяя грязи, влаге и агрессивным реагентам проникать к стальному тросу. Это провоцирует коррозию металла, накопление абразивных отложений в полости оплетки и постепенное заедание троса при перемещении.

Усиление трения между тросом и поврежденной оплеткой создает избыточное сопротивление при переключении передач. Водителю требуется прикладывать больше усилий на рычаге КПП, появляются рывки, нечеткость включения скоростей или невозможность выбрать нужную передачу.

Критические риски

• Обрыв троса: Коррозия и усталость металла от постоянного трения приводят к разрыву троса. Автомобиль полностью теряет возможность переключения передач.
• Блокировка передач: Трос заклинивает в оплетке из-за коррозии или деформации, фиксируя КПП на одной скорости (часто на нейтрали или включенной передаче).
• Самопроизвольное выключение: Снижение точности хода троса вызывает неполное включение сцепления шестерен, приводящее к произвольному сбросу передачи под нагрузкой.

Игнорирование износа оплетки неизбежно ведет к дорогостоящему ремонту: замене троса, а в критических случаях – буксировке и простою автомобиля. Регулярная проверка целостности оплетки предотвращает аварийные ситуации.

Характерные щелчки при работе педали сцепления

Щелчки при нажатии или отпускании педали сцепления часто указывают на механическое взаимодействие компонентов привода. Звук возникает в момент переключения элементов системы, когда происходит резкое снятие или приложение нагрузки к тягам, вилке выключения сцепления или тросу. В исправном автомобиле такие щелчки могут быть едва слышны и не сопровождаются вибрацией.

Появление выраженных щелчков, особенно с ощутимым сопротивлением педали или дребезжанием, требует диагностики. Наиболее частые источники звука локализуются в районе педального узла, моторного щита или картера сцепления. Игнорирование симптомов способно привести к полному отказу механизма переключения передач.

Основные причины возникновения щелчков

• Износ втулок педали сцепления: Люфт в креплениях вызывает ударные нагрузки при движении рычага.
• Деформация или обрыв троса: Распущенные нити плетения цепляются за оболочку, создавая щелкающий эффект.
• Ослабление крепления вилки выжима: Болты крепления к корпусу КПП требуют протяжки.
• Повреждение пружины демфера педали: Смещение или поломка витков провоцирует удар в крайних положениях.

Сопутствующий симптом	Вероятная неисправность
Щелчок при полном отпускании педали	Износ шарнира вилки сцепления или выжимного подшипника
Звук с вибрацией в салоне	Трещина кронштейна педали или обрыв сварного шва
Щелчки только "на холодную"	Загустевание смазки в тросиковой оболочке

Важно! При замене троса сцепления обязательно проверяйте состояние направляющих гильз и фиксаторов – перекосы при установке вызывают преждевременный износ. Для точной локализации источника звука используйте стетоскоп или прикладывайте ладонь к узлам при работе помощника с педалью. Неисправности гидравлического привода (где щелчки редки) проявляют себя иначе – провалами педали или утечкой жидкости.

Разрушение пластиковых направляющих: последствия

Разрушение пластиковых направляющих троса переключения передач приводит к его смещению с траектории движения, заданной производителем. Трос начинает свободно перемещаться, теряет точную фиксацию в рабочем положении, что немедленно сказывается на процессе переключения.

Появляются люфты, посторонние шумы (треск, скрежет) в районе педального узла или под днищем автомобиля. Водитель ощущает значительное ухудшение четкости выбора передач: рычаг КПП двигается туго, с нехарактерным сопротивлением или, наоборот, излишне свободно, без четких фиксаций в положениях.

Основные негативные последствия

• Невозможность включения передач: Теряется возможность включить конкретные передачи (чаще всего заднюю, 1-ю, 3-ю) или переключение становится возможным только с большим усилием.
• Самопроизвольное выключение передачи: Коробка передач может самопроизвольно выходить из включенного положения во время движения под нагрузкой.
• Заедание троса: Разрушенный пластик может заклинить трос в одном положении, полностью заблокировав возможность переключения.
• Ускоренный износ троса: Трение о края сломанной направляющей или металлические части кузова вызывает преждевременный изрыв оплетки или самого троса.
• Повреждение смежных компонентов: Болтающийся трос может повредить другие элементы подкапотного пространства, проводку, трубопроводы.
• Полный отказ КПП: В критическом случае водитель теряет возможность управлять трансмиссией, автомобиль обездвиживается.

Игнорирование проблемы разрушения направляющих гарантированно ведет к дорогостоящему ремонту, включающему замену троса, возможную замену поврежденных компонентов КПП или сцепления, и восстановление корректной работы системы управления переключением.

Коррозия наконечников и штревеля соединения

Коррозия металлических наконечников троса и штревеля (шарнирного соединения) возникает из-за воздействия влаги, реагентов и механического истирания защитного покрытия. Окисление разрушает структуру металла, увеличивая трение в узле и снижая подвижность элементов. Особенно критично это проявляется в местах соединения с рычагом КПП или кулисой, где требуется минимальное сопротивление для точного перемещения.

Прогрессирующая коррозия деформирует геометрию наконечников, образует задиры на штревеле и увеличивает люфты. Это нарушает синхронность работы троса: передачи включаются с усилием, возникают ложные срабатывания или полная блокировка переключения. В запущенных случаях возможен обрыв наконечника из-за потери прочности металла.

Факторы риска и профилактика

Основные причины ускоренной коррозии:

• Повреждение грязезащитных чехлов (пыльников)
• Эксплуатация в условиях высокой влажности или зимних реагентов
• Механические повреждения антикоррозийного покрытия

Для предотвращения проблем рекомендуется:

1. Регулярная обработка узла смазкой-антикором
2. Контроль целостности пыльников каждые 20 000 км
3. Замена элементов при первых признаках окисления

Признак коррозии	Последствие для троса
Белый или рыжий налет на металле	Увеличение трения в узле
Появление заусенцев	Заедание при переключении передач
Раскачивание штревеля	Люфт троса и нечеткое включение

Методы диагностики люфта в приводе КПП

Люфт в приводе коробки передач проявляется как запаздывание реакции КПП на перемещение рычага селектора, нечёткое включение передач или посторонние стуки. Основной причиной является износ элементов троса переключения, креплений или шарниров, что требует последовательной проверки компонентов системы.

Диагностику начинают с визуального осмотра троса и точек его крепления к кузову, двигателю и КПП. Проверяют целостность защитных чехлов, отсутствие коррозии и деформаций. Особое внимание уделяют шарнирным наконечникам – расслоение пластиковых втулок или трещины в металле свидетельствуют о неисправности.

Практические методы выявления люфта

Для точной оценки используют следующие способы:

1. Тест "два оператора":
   • Помощник перемещает рычаг селектора между передачами
   • Механик наблюдает за ходом троса и реакцией штока КПП
   • Замеряется разница между началом движения рычага и штока
2. Контроль фиксации точек крепления:
   • Ключами проверяют затяжку гаек в местах крепления скоб
   • Монтировкой выявляют подвижность кронштейнов на кузове
3. Измерение свободного хода:

   Область проверки	Допустимый люфт
   Шарнир рычага селектора	≤ 2 мм
   Наконечник троса у КПП	≤ 3 мм
   Общий ход до срабатывания штока	≤ 5 мм

Критичный люфт определяется при запущенном двигателе: если для включения передачи требуется перемещать рычаг более чем на 1/3 его хода до начала движения штока КПП – компоненты привода подлежат замене. После ремонта обязательна проверка четкости включения всех передач при различных оборотах двигателя.

Правила визуального осмотра состояния троса

Обеспечьте хорошее освещение и доступ к тросу по всей длине – от рычага КПП в салоне до места крепления на коробке передач. Снимите защитные кожухи при необходимости для детального изучения. Проверяйте трос в разных положениях селектора (паркинг, драйв, нейтраль), фиксируя изменения геометрии и натяжения.

Осмотрите зоны ввода троса в оболочку возле моторного щита и КПП – здесь чаще возникают перегибы. Убедитесь в отсутствии контакта с подвижными деталями двигателя или острыми кромками кузова. Проверьте целостность резиновых пыльников на окончаниях троса.

Ключевые параметры для контроля

• Оплетка и фиксаторы: Трещины, расслоение, следы перетирания о кузовные элементы. Надежность крепления хомутов.
• Металлическая сердцевина: Коррозия, расплетение волокон, деформация (сплющивание, перекручивание).
• Наконечники: Люфт в местах соединения с рычагами, повреждение пластиковых втулок или шаровых шарниров.
• Оболочка: Разрывы, вмятины, отслоение внутреннего тефлонового слоя. Зазоры на стыках секций.

Дефект	Визуальный индикатор	Риск
Коррозия сердечника	Рыжие пятна, шероховатость поверхности	Залипание передач, обрыв
Истирание оплетки	Локальное истончение, ворсистость материала	Заедание при движении
Деформация оболочки	Вмятины, сплющивание сечения	Увеличение усилия переключения
Разрушение наконечника	Трещины на пластике, люфт соединения	Некорректное включение передачи

Профессиональная проливка системы смазкой

Процедура проливки троса переключения передач требует полного удаления старой загустевшей смазки и загрязнений из внутренней полости оболочки. Для этого демонтированный трос вертикально фиксируют воротной стороной вверх, предварительно отсоединив от КПП и рычага селектора. Используется специальная промывочная жидкость-растворитель, которая под давлением подаётся через шприц или пневмоинструмент в верхнюю точку оболочки до полного выхода чистой жидкости снизу.

После промывки обязательна тщательная просушка сжатым воздухом для исключения остатков растворителя. Далее применяется высокотемпературная тефлоновая смазка с антикоррозионными присадками, совместимая с материалом оболочки. Смазка закачивается под давлением до появления однородного слоя на выходе из троса, обеспечивая заполнение всего канала без воздушных пробок.

Критические аспекты технологии

• Направление подачи – смазка заливается строго сверху вниз для равномерного распределения
• Температурный режим – работы проводятся при +15°C и выше для оптимальной текучести материалов
• Контроль качества – визуальная проверка выхода смазки без включений и пузырей

Ошибка	Последствие	Профилактика
Неполная просушка	Эмульгирование смазки, снижение эффективности	Подача воздуха под давлением 6-8 атм в течение 2 минут
Избыток смазки	Загрязнение узлов коробки передач	Использование калиброванного шприца на 50-70 мл

1. Проверить ход сердечника в оболочке до процедуры
2. Очистить резьбовые соединения перед обратной установкой
3. Пролить систему за 24 часа до монтажа для стабилизации смазочного слоя

Когда требуется подтяжка регулировочной гайки

Основным признаком необходимости подтяжки является затрудненное или нечеткое переключение передач. Водитель ощущает увеличенное усилие на рычаге КПП, ходы становятся "размытыми", либо передачи включаются с характерным хрустом или сопротивлением. Иногда передачи могут самопроизвольно выбиваться во время движения, особенно под нагрузкой.

Проверку целесообразно выполнять при появлении первых симптомов, а также после замены троса или связанных компонентов трансмиссии. Регулярный визуальный осмотр резьбовой части гайки на предмет самопроизвольного ослабления (например, при вибрациях) тоже помогает предотвратить проблемы.

Критические ситуации для регулировки

Срочная подтяжка необходима в следующих случаях:

• Заметный люфт рычага КПП в нейтральном положении (превышает 10-15 мм).
• Невозможность включения конкретной передачи (чаще всего задней или первой) при исправной коробке.
• Металлический скрежет при попытке переключения, указывающий на неполное выключение сцепления.

Симптом	Последствие без регулировки
Провалы при включении передачи	Ускоренный износ синхронизаторов
Посторонние шумы в КПП	Повреждение шестерен и подшипников
Самопроизвольное выключение скорости	Потеря контроля над авто (особенно на подъеме)

Важно: Перед подтяжкой убедитесь, что трос не поврежден, а наконечники не имеют трещин. Регулировку выполняют на прогретом авто при выключенном двигателе, следуя углу затяжки, указанному производителем. После корректировки проверьте четкость включения всех передач во время тестовой поездки.

Технология регулировки длины рабочего хода

Регулировка рабочего хода троса переключения передач обеспечивает синхронизацию усилия между рычагом КПП и селектором в салоне. Без точной калибровки возникают проблемы с включением передач: затрудненный выбор, хруст шестерен или самопроизвольное выскакивание скорости.

Процедура выполняется через юстировочные гайки на наконечниках троса, расположенных в подкапотном пространстве или под автомобилем. Механизм регулировки основан на изменении длины внешней оболочки относительно внутреннего стального сердечника, что напрямую влияет на амплитуду перемещения вилки КПП.

Этапы выполнения регулировки

Ключевые требования перед началом:

• Автомобиль установлен на ровной поверхности с затянутым ручным тормозом
• Коробка переведена в нейтральное положение
• Рычаг селектора в салоне возвращен в центральную позицию

Последовательность действий:

1. Ослабить контргайки на обоих концах троса (со стороны КПП и селектора)
2. Вращением регулировочной муфты добиться свободного хода рычага КПП в пределах 3-5 мм
3. Зафиксировать положение затяжкой контргаек с усилием 15-20 Н·м
4. Проверить четкость включения всех передач при запущенном двигателе

Симптом неверной регулировки	Последствие
Слишком короткий ход троса	Неполное включение передачи, пробуксовка
Чрезмерно длинный ход троса	Упирание в ограничители, деформация тяг
Асимметрия регулировки	Затрудненный выбор отдельных скоростей

Критически важно: после регулировки провести тест-драйв с последовательным включением всех передач, включая заднюю. При появлении сопротивления или посторонних шумов процедуру повторяют. Использование динамометрического ключа при затяжке гарантирует стабильность настроек.

Необходимые инструменты для замены своими руками

Подготовка правильного набора инструментов сокращает время работы и исключает повреждение смежных узлов. Отсутствие даже одного элемента может сделать замену невозможной или небезопасной.

Убедитесь в наличии защитных средств: перчатки и очки обязательны при работе под автомобилем. Проверьте совместимость новых деталей с моделью авто перед началом работ.

• Набор рожковых и накидных ключей (размеры 8-17 мм)
• Торцовые головки с трещоткой и удлинителем
• Плоскогубцы с узкими губками
• Крестовые и шлицевые отвертки
• Съемник стопорных колец
• WD-40 для обработки закисших соединений
• Новый трос переключения передач в сборе
• Графитовая смазка для подвижных частей

Пошаговая процедура демонтажа поврежденного троса

Откройте капот автомобиля и зафиксируйте его надежно. Найдите место крепления троса переключения передач к рычагу на коробке передач или кулисе. Очистите зону вокруг крепления от грязи для лучшего доступа.

Подготовьте необходимые инструменты: набор гаечных ключей, отвертки (крестовую и плоскую), пассатижи, проникающую смазку типа WD-40. При работе с хромированными или алюминиевыми элементами избегайте чрезмерных усилий во избежание деформации.

Порядок выполнения работ:

1. Отсоедините клеммы аккумулятора для предотвращения случайного запуска двигателя.
2. Снимите декоративные накладки в салоне вокруг рычага переключения передач.

3. Ослабьте контргайку фиксатора троса:

   • На коробке передач найдите регулировочную гайку и стопорную шайбу
   • Обработайте резьбовые соединения проникающей смазкой при наличии коррозии
4. Сожмите фиксаторы пластиковой клипсы антивибрационной опоры на кузове пассатижами.
5. С помощью тонкой отвертки подденьте и снимите стальной стопорный штифт с шарового наконечника троса.
6. Открутите болт крепления кронштейна троса к коробке передач ключом на 10–13 мм.
7. Плавно вытяните трос из моторного отсека, одновременно выводя его конец из салона через технологическое отверстие.

Критичный момент	Контрольная проверка
Состояние шлицев наконечника	Отсутствие трещин и сколов пластика
Целостность оболочки троса	Недопустимы разрывы оплетки

Особенности установки нового троса на МКПП

Подготовка начинается с точного подбора троса согласно спецификации производителя для конкретной модели трансмиссии. Необходимо убедиться в совпадении длины, типа наконечников и конструкции фиксаторов. Обязательно проверяется состояние посадочных гнёзд на КПП и кулисе, очищаются от грязи и обрабатываются графитовой смазкой для плавности хода.

Демонтаж старого троса требует осторожности: сначала отсоединяют оба конца (от коробки передач и рычага переключения), затем освобождают крепления вдоль кузова. Фиксирующие клипсы и кронштейны аккуратно снимают, избегая повреждения. Новый трос укладывается строго по заводской траектории, без перегибов и натяжения, с сохранением технологических зазоров.

Ключевые этапы монтажа

1. Фиксация на рычаге КПП: Наконечник троса защёлкивается в муфте селектора до характерного щелчка, проверяется свобода перемещения рычага.
2. Крепление к кулисе: Шарнирный элемент вставляется в ответную втулку на рычаге салона, фиксируется стопорным кольцом или шплинтом.
3. Прокладка по кузову: Трос фиксируется во всех штатных кронштейнах с использованием демпферных втулок для исключения вибраций.

Регулировка – критически важный этап: после подключения обоих концов рычаг переключения устанавливается в нейтральное положение. Путём вращения регулировочной гайки на наконечнике добиваются чёткого попадания в передачи без усилия или недожа. Люфт в нейтрали не должен превышать 3-5 мм.

Контрольная точка	Требование
Ход рычага	Плавный, без заеданий по всей траектории
Включение задней передачи	Срабатывает без чрезмерного усилия после блокировки
Сопротивление при переключении	Равномерное на всех передачах

После установки обязательна проверка в движении на всех передачах, включая задний ход. При появлении тугого хода, шумов или нечёткой фиксации положения регулировку повторяют. Неправильная установка приводит к ускоренному износу синхронизаторов и вилкам КПП.

Критерии выбора оригинала и аналогов

Оригинальные тросы производятся компанией-изготовителем автомобиля или её официальными партнёрами, что гарантирует полное соответствие техническим требованиям конкретной модели. Аналоги выпускаются сторонними производителями и могут иметь отличия в материалах, технологии изготовления или конструкции при сохранении базовой функциональности.

Ключевым аспектом при выборе является оценка рисков и преимуществ: оригинальные детали обеспечивают предсказуемую работу, но стоят дороже, тогда как качественные аналоги способны предложить лучшее соотношение цены и характеристик при условии тщательного отбора.

Факторы сравнения

• Совместимость
  Оригинал гарантированно подходит к креплениям и передаёт корректное усилие. При выборе аналога сверяйте каталожные номера и маркировку, особое внимание уделяя длине и типу наконечников.
• Качество материалов


  Компонент	Оригинал	Качественный аналог
  Внутренний трос	Высоколегированная сталь с антикоррозионным покрытием	Нержавеющая сталь или оцинковка
  Оболочка	Термостойкий полимер с металлической оплёткой	Полиамид с армированием (риск деформации при нагреве)

• Репутация производителя
  Для аналогов предпочтительны бренды, специализирующиеся на трансмиссионных компонентах: Febi Bilstein, Lemförder, TRW. Избегайте безымянных поставщиков.
• Ресурс и гарантии
  Оригинал служит 80-120 тыс. км с официальной гарантией. Качественные аналоги требуют замены через 40-70 тыс. км; проверяйте условия гарантийного обслуживания.

Экономия на аналогах оправдана для автомобилей старше 7 лет при условии использования проверенных брендов и контроля состояния узла каждые 20 тыс. км. Для новых машин, особенно с роботизированными КПП, рекомендуется исключительно оригинал.

Проверка работоспособности после монтажа

После установки троса переключения передач выполните контрольный запуск двигателя с выжатым сцеплением. Последовательно включайте каждую передачу, начиная с нейтрали, обращая внимание на сопротивление и четкость хода рычага КПП.

Проверьте отсутствие посторонних шумов (скрип, щелчки) при переключениях. Убедитесь, что передачи включаются без чрезмерного усилия или провалов, а рычаг не вибрирует на ходу.

Ключевые этапы тестирования

1. Холостой прогон:
   • Запустите двигатель, удерживая педаль сцепления
   • Выдержите паузу 10 секунд перед первым включением передачи
2. Диагностика включений:
   • Проверьте полное включение задней передачи без хруста
   • Протестируйте попарно: 1-2, 3-4, 5-6 передачи

Проблема	Возможная причина	Метод проверки
Тугое переключение	Перекручивание троса или недостаток смазки	Повторное выключение/включение передачи под нагрузкой
Самопроизвольное выключение	Недотяжка фиксаторов или нарушение регулировки	Резкое сброс газа в движении на проблемной передаче

Обязательно выполните тест-драйв протяженностью 3-5 км с многократными переключениями под нагрузкой. Особое внимание уделите переходу между второй и третьей передачами – наиболее нагруженному участку.

После остановки проверьте температуру троса в моторном отсеке и зоне салонного ввода. Локальный перегрев указывает на трение о элементы кузова или избыточное натяжение.

Влияние агрессивных реагентов на срок службы

Дорожные реагенты, содержащие соли и химические соединения, активно взаимодействуют с металлическими элементами троса переключения передач. Коррозия начинает развиваться на поверхности стальной жилы, особенно в местах микротрещин защитной оболочки или при нарушении герметичности наконечников.

Постепенно ржавчина проникает в структуру жилы, увеличивая трение между ней и оплеткой. Это приводит к заеданию троса в оболочке, ухудшению четкости переключений и повышению усилия на рычаге КПП. В критических случаях коррозия провоцирует расслоение стальных нитей жилы и ее обрыв.

Ключевые последствия воздействия реагентов

• Разрушение защитного покрытия: Полимерная оплетка трескается от химикатов, открывая доступ влаги к металлу.
• Электрохимическая коррозия: Солевые растворы ускоряют окисление стальной сердцевины в 5-7 раз.
• Клинирование механизма: Ржавчина и грязь образуют абразивную пасту, блокирующую свободный ход троса.

Этап повреждения	Результат	Влияние на управление
Начальная коррозия	Появление рывков при переключении	Снижение комфорта
Прогрессирующее ржавление	Заедание троса в оболочке	Необходимость усилия для переключения
Критический износ	Расслоение жилы	Полная потеря передачи усилия

Для замедления деградации применяют тросы с тефлоновым покрытием жилы и морозостойкой оболочкой. Регулярная промывка узла чистой водой после зимней эксплуатации удаляет остатки реагентов. При замене обязательна обработка новых деталей консистентной смазкой, создающей барьерный слой.

Предотвращение перегибов при установке

Точное позиционирование троса относительно кузова и элементов подвески критично для сохранения его геометрии. Используйте штатные крепления и кронштейны, предусмотренные производителем – их форма и угол установки рассчитаны для минимизации радиуса изгиба. Избегайте контакта с подвижными деталями или острыми кромками, которые могут вызвать перетирание оболочки при вибрациях.

При самостоятельной прокладке трассы имитируйте полный ход подвески и рулевого управления, проверяя отсутствие натяжения или зажима троса в крайних положениях. Допустимый радиус изгиба обычно составляет не менее 200 мм – меньшие значения резко увеличивают усилие переключения и ускоряют износ внутренних направляющих.

Ключевые правила монтажа

• Фиксация оболочки: Жёстко закрепляйте наружную оплётку через каждые 300-400 мм специальными хомутами, исключая провисания.
• Плавные дуги: Формируйте изгибы с равномерным радиусом, избегая углов менее 90° или S-образных петель.
• Теплозащита: Отводите трассу от выхлопной системы и нагревающихся агрегатов минимум на 150 мм.

Ошибка	Последствие	Метод контроля
Перекрёстная укладка с другими жгутами	Передавливание оболочки, заедание троса	Раздельная фиксация пластиковыми стяжками
Натяжение при полном вывешивании колеса	Обрыв наконечника или деформация оплётки	Проверка хода подвески с помощью подъёмника

1. После установки проверьте ход троса рукой – перемещение сердечника должно быть лёгким и равномерным по всей длине.
2. Используйте силиконовую смазку для внутренней полости оболочки только при наличии люфта или скрипа, избегая избыточного нанесения.

Оптимальные температурные условия эксплуатации

Трос переключения передач функционирует наиболее эффективно в умеренном температурном диапазоне. Идеальные показатели варьируются от -20°C до +80°C, при которых сохраняется эластичность материалов и оптимальная вязкость смазки внутри оболочки. В этих условиях обеспечивается плавное перемещение сердечника с минимальным трением, что гарантирует точность переключений и снижает механическую нагрузку на компоненты.

Экстремальные температуры провоцируют деградацию рабочих характеристик: при сильном морозе смазка кристаллизуется, увеличивая усилие на рычаге КПП, а перегрев вызывает расширение полимерных элементов оболочки и разжижение смазочных материалов. Это приводит к люфтам, заеданию механизма или обрыву троса из-за потери эластичности стальных нитей.

Критические температурные воздействия

Диапазон	Риски	Профилактика
Ниже -30°C	Обледенение внутренних полостей, растрескивание оплетки	Прогрев двигателя 10-15 минут перед движением
Выше +100°C	Деформация тефлонового покрытия, вытекание смазки	Термоизоляция от выхлопной системы

Для продления ресурса в жарком климате применяйте высокотемпературные смазки на силиконовой основе, а при регулярных морозах – морозостойкие составы с антиадгезионными присадками. Избегайте резких переключений в первые минуты после холодного пуска – это создает пиковые нагрузки на загустевшую смазку.

Последствия эксплуатации с повреждённой изоляцией

Повреждённая изоляция троса переключения передач открывает доступ влаге, грязи и дорожным реагентам к внутренним стальным нитям. Это провоцирует интенсивную коррозию металла, увеличивая трение между жилами и нарушая плавность скольжения внутри оболочки.

Постепенно коррозия и накопление абразивных частиц приводят к частичному или полному заклиниванию троса. Водитель ощущает резкое возрастание усилия на рычаге КПП, рывки при переключении или невозможность точно выбрать нужную передачу, особенно в холодную погоду.

Ключевые риски и последствия

• Потеря контроля над трансмиссией: Полный обрыв троса из-за коррозии заблокирует коробку на текущей передаче, обездвижив автомобиль.
• Ускоренный износ синхронизаторов: Заедающий трос вызывает неполное выключение сцепления при переключении, что ведёт к повышенным ударным нагрузкам и разрушению синхронизаторов.
• Деформация тяг и вилок КПП: Чрезмерные усилия для перемещения закисшего троса могут погнуть элементы привода внутри коробки передач.
• Опасность ДТП: Невозможность оперативно переключиться для обгона, экстренного торможения двигателем или старта в гору создаёт аварийные ситуации.

Экономические последствия включают дорогостоящий ремонт КПП, замену всего узла тросов и возможный простой автомобиля. Регулярный осмотр изоляции и своевременная замена повреждённого троса критически важны для безопасности и сохранности трансмиссии.

Средний срок службы троса переключения передач в разных марках авто

Трос переключения передач подвержен естественному износу, и его долговечность варьируется в зависимости от производителя автомобиля. Средние показатели срока службы напрямую связаны с качеством материалов, конструкцией привода и инженерными решениями конкретной марки.

Эксплуатационные условия также играют роль – городской режим с частыми переключениями сокращает ресурс быстрее, чем спокойная езда по трассе. Регулярная смена трансмиссионной жидкости и защита троса от коррозии способны продлить его жизненный цикл.

Ориентировочный ресурс троса КПП по брендам

Марка авто	Средний срок службы (тыс. км)	Особенности
Toyota, Honda	150-200	Использование антикоррозийных покрытий, точная калибровка
Volkswagen, Skoda	120-160	Зависит от модели: Golf/Jetta долговечнее Polo
Ford, Opel	100-140	Чувствительны к перепадам температур
Renault, Peugeot	80-120	Требует частой смазки на российских дорогах
Lada, УАЗ	60-90	Улучшенные версии после 2018 года служат дольше

Реальные цифры могут отклоняться на 20-30% в зависимости от:

• Стиля вождения (резкие переключения ускоряют износ)
• Климата (соль на дорогах сокращает ресурс)
• Качества замены – неправильная установка уменьшает срок службы вдвое

Симптомы усталости металла сердечника

Постепенное разрушение структуры металла под циклическими нагрузками проявляется в виде микротрещин, распространяющихся от зон концентрации напряжений. Процесс развивается незаметно при каждом движении троса переключения передач.

Выявить критический износ можно по характерным признакам эксплуатации. Основные симптомы проявляются при воздействии на механизм управления коробкой передач.

• Тугое перемещение рычага КПП – возрастание усилия при переключении, особенно на холодную
• Заедание или "ступенчатый" ход – рычаг двигается рывками, требуется многократное подёргивание
• Нечёткая фиксация передач – самопроизвольный сброс скорости или невозможность включения без поиска положения
• Металлический скрежет или щелчки в районе оболочки троса при работе с рычагом
• Вибрация на рукоятке КПП, синхронная с оборотами двигателя

Крайним проявлением становится обрыв сердечника, приводящий к полной потере управления коробкой передач. Предшествующий ему этап – локальное расслоение металла с образованием "бороды" из проволок на конце троса.

Потенциальные риски промедления с заменой

Откладывание замены изношенного или поврежденного троса переключения передач подвергает водителя и автомобиль серьезной опасности. Ухудшение состояния этого элемента напрямую влияет на управляемость и предсказуемость поведения машины.

Постепенное разрушение троса или его оболочки приводит к прогрессирующей потере точности и четкости переключений. Это создает цепную реакцию проблем, затрагивающих критически важные узлы транспортного средства.

Основные угрозы при задержке ремонта

Ключевые опасности, возникающие из-за несвоевременной замены:

• Полный отказ управления коробкой: Обрыв троса делает переключение передач физически невозможным, обездвиживая автомобиль в непредсказуемом месте.
• Повреждение коробки передач: Заедания и нечеткие включения вызывают ударные нагрузки на шестерни и синхронизаторы, провоцируя дорогостоящие поломки.
• Снижение безопасности: Невозможность оперативно выбрать нужную передачу (например, для обгона или экстренного маневра) критически увеличивает риск ДТП.

Особенно опасны ситуации обрыва троса в движении, когда автомобиль может неожиданно потерять способность к разгону или торможению двигателем. Это требует мгновенной реакции для предотвращения аварии.

Симптом износа	Потенциальное последствие промедления
Увеличенный ход рычага КПП	Невключение нужной передачи, механическое повреждение кулисы
Затрудненное включение передач	Деформация тяг, разрушение фиксаторов селектора
Самопроизвольное выключение передачи	Потеря тяги в движении, ускоренный износ шестерен КПП

Игнорирование даже незначительных изменений в работе рычага переключения существенно повышает вероятность внезапного критического отказа. Ранняя диагностика и оперативная замена изношенного троса предотвращают развитие вторичных неисправностей и гарантируют безопасную эксплуатацию.

Список источников

Для подготовки материала использовались специализированные технические ресурсы и профильная литература по устройству автомобилей. Основное внимание уделялось механизмам управления трансмиссией и компонентам трансмиссионных систем.

Ключевые источники включают документацию производителей автокомпонентов, учебные пособия для автотехников и данные сервисных руководств. Ниже представлен перечень использованной информации.

• Учебник "Автомобильные трансмиссии" под редакцией В.А. Петрушенко
• Руководство по ремонту и обслуживанию МКПП Volkswagen Group (издание 2022)
• Технический бюллетень ZF Friedrichshafen AG "Тросовые приводы в трансмиссиях"
• Статья "Диагностика неисправностей механизма переключения" в журнале "Автосервис-Практик" №4/2023
• Справочник "Конструкция шасси автомобиля" Ю.И. Боровских и М.Н. Фесенко
• Материалы технического семинара LUK "Тросы сцепления и переключения: ресурс и отказы"
• ГОСТ Р 54120-2017 "Автотранспортные средства. Тросы управления. Технические требования"

Видео: АКПП РЕМОНТ ТРОСА ПЕРЕКЛЮЧЕНИЯ


• Пять простых способов сделать резину черной и блестящей своими руками

• Трактор ТТ-4 - технические параметры и отзывы

• Ремонт стартера ВАЗ 2106 своими руками - пошаговая инструкция
