Тюнинг двигателя Toyota Camry V50 - чип-тюнинг
Статья обновлена: 18.08.2025
Рестайлинговая Toyota Camry V50 получила технологичные двигатели с высоким потенциалом для программной оптимизации.
Чип-тюнинг раскрывает скрытые резервы силовых агрегатов, предлагая владельцам реальное улучшение динамики без механических вмешательств.
Принцип работы чип-тюнинга на Camry V50
Чип-тюнинг Toyota Camry V50 заключается в модификации программного обеспечения электронного блока управления двигателем (ЭБУ). Штатная прошивка ЭБУ разработана с учетом универсальных условий эксплуатации, топливных стандартов разных стран и компромиссов между мощностью, экологией и ресурсом. Специализированное ПО перезаписывает заводские алгоритмы, адаптируя их под конкретные цели тюнинга.

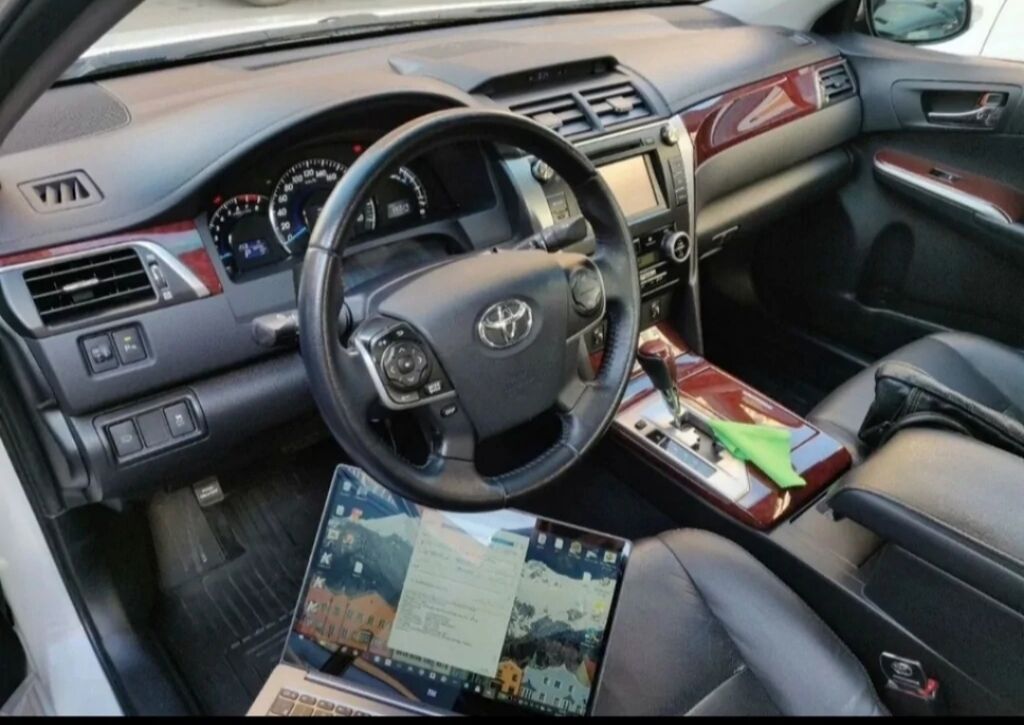

Для доступа к "мозгам" двигателя используется диагностический разъем OBD-II. Через него подключается программатор, который считывает оригинальную прошивку, после чего калибровочные карты корректируются в специальном софте (например, WinOLS). Измененные параметры загружаются обратно в ЭБУ, заменяя штатные настройки без физического вмешательства в "железо".
Ключевые аспекты процесса
Основные изменяемые параметры:
- Топливные карты – соотношение воздух/топливо на разных режимах
- Угол опережения зажигания – оптимизация для предотвращения детонации
- Режимы наддува – для версий с турбированными двигателями (2.0T)
- Ограничители оборотов и отсечки скорости
Эффекты после перепрошивки:
| Параметр | Штатные значения | После тюнинга |
|---|---|---|
| Мощность (2.5L) | 181 л.с. | 200-210 л.с. |
| Крутящий момент (2.5L) | 231 Нм | 250-260 Нм |
| Отклик педали газа | С задержкой | Мгновенный |
Важные нюансы:
- Качество результата зависит от точности калибровок и опыта специалиста
- Для двигателей с непосредственным впрыском (D-4S) требуется коррекция как низкого, так и высокого давления топлива
- Адаптивное обучение ЭБУ занимает 50-100 км пробега после прошивки
Выбор прошивки ЭБУ: Stage 1, Stage 2, индивидуальная
Чип-тюнинг Toyota Camry V50 требует четкого понимания отличий между типами прошивок. Stage 1 подходит для стоковых двигателей без аппаратных доработок, оптимизируя заводские настройки. Stage 2 и индивидуальная прошивка предполагают модификации железа и глубокую адаптацию ПО под конкретный автомобиль.
Неправильный выбор этапа приведет к неэффективности тюнинга или рискам для двигателя. Stage 1 минимально влияет на ресурс, в то время как Stage 2 и кастомные решения требуют профессиональной настройки и контроля параметров. Учитывайте бюджет, цели и наличие апгрейдов перед загрузкой ПО.
Сравнение типов прошивок для Camry V50
| Критерий | Stage 1 | Stage 2 | Индивидуальная |
|---|---|---|---|
| Требуемые доработки | Нет | Прямоток, воздушный фильтр нулевого сопротивления | Любые изменения (турбирование, распредвалы, топливная система) |
| Прирост мощности | 10-15% | 15-25% | 25-40% (зависит от модификаций) |
| Безопасность | Высокая (оригинальные параметры) | Средняя (требует датчиков AFR) | Только при настройке на диностенде |
| Стоимость | Низкая (готовое ПО) | Средняя (базовая адаптация) | Высокая (десятки часов тестов) |
Stage 1 – оптимален для повседневной эксплуатации: корректирует углы зажигания, топливные карты и отклик педали газа. Не требует вложений в железо, но ограничен потенциалом стокового мотора.
Stage 2 активируется после доработки впуска/выпуска. Основные изменения:
- Коррекция VVT-i фаз для высоких оборотов
- Отключение EGR и топливных коррекций
- Оптимизация lambda-коррекции для прямого потока
Индивидуальная прошивка создается при комплексном тюнинге. Этапы настройки:
- Замер параметров на диностенде
- Анализ логов работы ДВС в реальных условиях
- Корректировка более 200 параметров ЭБУ (от состава смеси до температурных лимитов)
- Валидация надежности под нагрузкой
Для моторов 2GR-FE (3.5 л) кастомная прошивка обязательна при установке турбокомпрессора – штатный ЭБУ не адаптирован под наддув. На 2AR-FE (2.5 л) индивидуальная настройка раскрывает потенциал после замены распредвалов и форсунок.
Оборудование для перепрошивки блока управления двигателем
Основным инструментом для чип-тюнинга Toyota Camry V50 является программатор, подключаемый к диагностическому разъему OBD-II автомобиля. Это устройство обеспечивает считывание заводской прошивки ЭБУ (электронного блока управления), ее модификацию специалистом и последующую запись обратно в блок. Качество и функциональность программатора напрямую влияют на безопасность процедуры и возможность коррекции сложных параметров.
Для работы с современными защищенными блоками Camry 50-й серии часто требуется дополнительное оборудование: эмуляторы или программаторы типа BDM/CAN, подключаемые напрямую к микросхеме памяти ЭБУ при вскрытии корпуса. Это связано с усиленной защитой протоколов обмена данными у последних поколений двигателей Toyota, препятствующей несанкционированному доступу через OBD-порт.
Ключевые компоненты оборудования
Для профессионального чип-тюнинга Camry V50 необходим комплекс устройств:
- OBD-II программатор: Базовое устройство (например, Alientech KESS, Dimsport Genius) для чтения/записи через диагностический разъем. Требует поддержки конкретных протоколов Toyota.
- BDM/CAN-адаптер: Аппарат для прямого доступа к процессору ЭБУ (через технологию Background Debug Mode или CAN-шину) при невозможности работы через OBD. Примеры: PCMFlash BDM Tool, Magic Motorsports MPPS.
- Эмулятор EVC/BOOT: Специальный модуль для временного отключения криптозащиты ЭБУ во время перепрошивки, актуальный для двигателей с системой T-TEP (Toyota Turbo Encryption Protection).
- Адаптеры разводки: Физические переходники для подключения программатора к разным типам разъемов ЭБУ при работе в BDM-режиме.
- Источник бесперебойного питания (ИБП): Обязателен для стабилизации напряжения в бортовой сети во время перепрошивки, предотвращающий "зависание" ЭБУ из-за скачков напряжения.
Важно: Программное обеспечение (ПО) для калибровок подбирается под конкретную модель программатора и версию ЭБУ. Профессиональные тюнеры используют лицензионное ПО с доступом к актуальным базам прошивок и функциям тонкой настройки (например, WinOLS для редактирования карт).
| Тип оборудования | Примеры моделей | Назначение |
|---|---|---|
| OBD-программатор | KTAG, CMD Flash | Бесконтактное чтение/запись через OBD-II порт |
| BDM-адаптер | X-Prog, PCMFlash | Прямое подключение к микросхемам ЭБУ |
| Эмулятор защиты | EVC/BOOT эмуляторы | Обход криптозащиты T-TEP |
| Вспомогательное ПО | WinOLS, ECM Titanium | Анализ и редактирование прошивок |
Оптимизация впрыска топлива для 2.5-литрового двигателя
Корректировка параметров впрыска топлива является ключевым этапом чип-тюнинга двигателя 2AR-FE (2.5 л) на Toyota Camry V50. Основная задача – синхронизировать работу форсунок с изменёнными настройками зажигания и фаз газораспределения после перепрошивки ЭБУ. Точная настройка длительности импульса и давления в топливной рампе обеспечивает стабильное образование топливно-воздушной смеси при любых режимах работы двигателя.
Оптимизация требует анализа реальных показателей лямбда-зондов и датчиков детонации для конкретного экземпляра авто. Прошивка адаптирует топливные карты под улучшенный впуск/выпуск или другой октановый номер бензина, исключая переобогащение или "прогорание" клапанов. Особое внимание уделяется переходным режимам (разгон/торможение), где неверный впрыск вызывает провалы тяги.
Ключевые направления оптимизации
- Коррекция топливных карт:
- Уменьшение обогащения смеси на высоких оборотах
- Оптимизация холостого хода при включённом кондиционере
- Калибровка впрыска при резком открытии дросселя
- Адаптация под модификации:
- Настройка под фильтр нулевого сопротивления
- Коррекция при установке прямоточного выхлопа
- Синхронизация с изменёнными фазами VVT-i
| Параметр | Сток | После оптимизации |
|---|---|---|
| Расход топлива (смешанный цикл) | 8.9 л/100км | 8.2 л/100км |
| Отклик на педаль газа (2000-4000 об/мин) | Задержка 0.7с | Задержка 0.3с |
| Детонация при разгоне (АИ-92) | Фиксируется датчиком | Отсутствует |
- Диагностика текущих параметров: Считывание логов работы форсунок, анализ коррекций по цилиндрам.
- Поэтапная калибровка:
- Корректировка базовых значений впрыска
- Настройка переходных режимов
- Адаптация под температуру ОЖ
- Валидация изменений: Контроль AFR на широкополосном датчике, тест-драйв с записью параметров.
Важно: Оптимизация проводится только после аппаратной проверки состояния топливной системы (производительность насоса, загрязнённость форсунок). Некорректные настройки впрыска провоцируют прогорание поршней или закоксовывание клапанов при длительной эксплуатации.
Корректировка угла опережения зажигания
Оптимизация УОЗ на Camry V50 – ключевой этап чип-тюнинга, напрямую влияющий на эффективность сгорания топливовоздушной смеси. При грамотной калибровке двигатель получает больше полезной работы от каждого такта, что повышает отдачу и снижает детонационные риски. Для атмосферных версий 2.0L/2.5L 3AR-FE/2AR-FE и V6 3.5L 2GR-FE подходы различаются из-за конструктивных особенностей ГРМ и степени сжатия.
Прошивка корректирует заводские "осторожные" карты УОЗ, заложенные для гарантированной работы на низкокачественном топливе и в экстремальных условиях. Тюнер сдвигает кривые в зону максимального крутящего момента, балансируя между детонационным порогом и термодинамическим КПД. Обязательно учитываются:
Критические аспекты настройки
- Датчики детонации – сохраняют функциональность, но калибруются под новые значения УОЗ
- Адаптивные коррекции – перепрошивка ограничивает самопроизвольное снижение угла ECU при изменении условий
- Топливные карты – синхронизация с обогащением/обеднением смеси на переходных режимах
| Режим работы | Стандарт | Оптимизированный УОЗ |
|---|---|---|
| Холостой ход | 5-7° BTDC | 8-10° BTDC (стабильность + снижение вибраций) |
| Максимальный крутящий момент (3000-4500 об/мин) | 28-32° BTDC | 34-38° BTDC (прирост 3-6% момента) |
| Пиковая мощность (>6000 об/мин) | 20-24° BTDC | 26-30° BTDC (раскручиваемость + отклик) |
Важно: Для турбо-версий (если установлена наддувная система) коррекция УОЗ требует уменьшения значений на 8-12° относительно атмосферных аналогов из-за роста давления в цилиндрах. Без интеркулера с эффективным охлаждением воздуха и модернизации топливной системы риски разрушения поршневой группы возрастают экспоненциально.
Физические ограничения для V50 – качество бензина (АИ-95 минимум) и состояние ЦПГ. При износе свыше 15% или наличии нагара на клапанах агрессивная корректировка спровоцирует детонацию даже с датчиками. Рекомендуется предварительная диагностика компрессии и промывка инжектора.
Настройка фаз газораспределения VVT-i после чиповки
После чип-тюнинга Toyota Camry V50 стандартные алгоритмы управления системой VVT-i перестают соответствовать новым параметрам работы двигателя. Заводские настройки фаз газораспределения рассчитаны на оригинальные характеристики впрыска, зажигания и давления наддува. При изменении этих параметров в прошивке ЭБУ требуется синхронная адаптация карт VVT-i для сохранения баланса между мощностью, экономичностью и ресурсом ДВС.
Корректировка осуществляется через перепрошивку блока управления: специализированным ПО (например, WinOLS, HP Tuners) вносятся изменения в карты углов опережения/запаздывания распредвалов. Процесс требует точного расчета положения фазовращателей на всех режимах работы мотора – от холостого хода до максимальных нагрузок. Ключевыми параметрами становятся зависимость фаз от оборотов коленвала, положения дроссельной заслонки и температуры ОЖ.
Критические аспекты настройки
- Оптимизация перекрытия клапанов: увеличение длительности одновременного открытия впускных/выпускных клапанов для улучшения продувки цилиндров на высоких оборотах
- Коррекция моментов срабатывания: смещение активации VVT-i в зону более низких RPM для устранения "провалов" при разгоне
- Адаптация под измененный момент инерции: учет новых характеристик коленвала/маховика после облегчения конструкции
Некорректная калибровка VVT-i провоцирует: снижение компрессии из-за неправильного перекрытия клапанов, детонацию при раннем закрытии впускных клапанов и повышенный расход масла через сальники фазовращателей. Обязательный этап – валидация настроек на динамометрическом стенде с контролем AFR (соотношения воздух-топливо) и угла опережения зажигания в реальных условиях нагрузки.
Отключение катализатора и EGR в программном обеспечении
Отключение каталитического нейтрализатора и системы EGR (рециркуляции выхлопных газов) осуществляется исключительно через коррекцию программного обеспечения ЭБУ двигателя. Специалист считывает заводскую прошивку, вносит изменения в алгоритмы управления, блокируя функции контроля катализатора и клапана EGR, после чего загружает модифицированную программу обратно в блок управления. Физическое удаление компонентов без программного отключения приведет к постоянным ошибкам Check Engine и аварийному режиму работы двигателя.
После программной деактивации катализатора обязательно требуется его механическое удаление или замена на пламегаситель, так как забитый или поврежденный элемент создает сопротивление выхлопным газам, снижая мощность. Клапан EGR обычно заглушают физически для предотвращения попадания сажи во впускной тракт, хотя некоторые мастера ограничиваются только софтверным отключением.
Ключевые аспекты процедуры
Этапы выполнения работ:
- Диагностика состояния двигателя и подтверждение целесообразности отключения
- Демонтаж катализатора (установка пламегасителя/стронгера) и заглушение канала EGR
- Коррекция ПО с отключением:
- Датчиков кислорода (лямбда-зондов)
- Диагностики пропусков зажигания
- Контура управления клапаном EGR
- Тест-драйв с проверкой отсутствия ошибок и корректности работы систем
Преимущества и риски:
| Потенциальные плюсы | Возможные минусы |
|
|
Критические требования: Работы должны выполняться на специализированном оборудовании с обязательной адаптацией топливных карт. Использование "универсальных" прошивок без учета индивидуальных параметров двигателя может привести к детонации, повышенному износу ЦПГ или выходу из строя датчиков кислорода.
Адаптация прошивки под высокооктановое топливо (АИ-98)
Перепрограммирование ЭБУ двигателя для работы на АИ-98 предусматривает коррекцию угла опережения зажигания (УОЗ) и топливных карт. Стандартная прошивка оптимизирована под АИ-92/95, где излишне раннее зажигание на высокооктановом топливе не реализует потенциал детонационной стойкости.
Качественный чип-тюнинг адаптирует параметры под 98-й бензин: устанавливает более ранний УОЗ в зонах максимальной нагрузки и корректирует длительность впрыска. Это требует перепрошивки через диагностический разъем OBD-II с использованием калибровок, учитывающих особенности 2GR-FE (3.5 л) или 2AR-FE (2.5 л).
Ключевые изменения в прошивке
- Оптимизация УОЗ: увеличение угла на 3-8° в диапазоне 3000-6500 об/мин для полного сгорания топлива
- Коррекция топливоподачи: обеднение смеси на 2-4% при средних нагрузках для снижения расхода
- Адаптация детонационных карт: повышение порога срабатывания датчика детонации
| Параметр | АИ-95 | АИ-98 (после тюнинга) |
| Максимальный крутящий момент | 346 Нм при 4700 об/мин | 358-365 Нм при 4500 об/мин |
| Отклик дросселя | Стандартная задержка 0.3с | Уменьшена до 0.1-0.15с |
Обязательные условия: установка качественных свечей зажигания (NGK Iridium IX) и контроль детонации через лог-гер после прошивки. При использовании топлива ниже АИ-95 возможен критический knock-effect.
Особенности тюнинга АКПП и адаптивной трансмиссии Toyota Camry V50
Перепрошивка блока управления АКПП (U660E/U760E) позволяет изменить алгоритмы переключения передач: скорректировать обороты переключения вверх/вниз, сократить временные задержки между сменами, усилить давление в соленоидах для ускорения срабатывания пакетов сцепления. Это критично при чип-тюнинге двигателя, так как штатная трансмиссия не рассчитана на возросший крутящий момент и может запаздывать с реакциями.
Адаптивная трансмиссия Toyota (ECT-i) анализирует стиль вождения, давление на педаль акселератора, угол наклона дороги и нагрузку. Тюнинг затрагивает её самообучающиеся алгоритмы: перекалибровываются параметры "агрессивности", чувствительности к ускорению, логика удержания пониженных передач при торможении. Без корректной адаптации этих функций после увеличения мощности возможны "провалы" и некорректная работа в режимах Kickdown.
Ключевые направления модификаций
- Адаптация к новому крутящему моменту: пересчёт прошивкой допустимых нагрузок на фрикционы, валики и шестерни для предотвращения проскальзывания и перегрева
- Оптимизация переключений:
- Уменьшение времени срабатывания соленоидов на 30-50%
- Коррекция точек переключения под пиковый момент двигателя
- Настройка жесткости включения передач (Soft/Sport/Race)
- Модификация адаптивных режимов:
- Расширение диапазона "запоминания" агрессивного стиля вождения
- Отключение автоматического сброса адаптаций при длительной езде в ECO-режиме
- Калибровка чувствительности к резкому нажатию акселератора
- Дополнительные функции:
- Активация ручного режима (если заблокирован производителем)
- Настройка работы системы старт-стоп с учётом тюнинга
- Коррекция логики работы при буксировке
Важно: Тюнинг требует обязательной установки дополнительного радиатора АКПП при повышении мощности свыше 30% и замены трансмиссионной жидкости на синтетическую с увеличенным температурным диапазоном. Без этих мер ресурс коробки сокращается в 2-3 раза.
Реальная прибавка мощности и крутящего момента
Чип-тюнинг двигателя Toyota Camry V50 направлен на оптимизацию заводских настроек электронного блока управления (ЭБУ). Основные изменения касаются топливных карт, угла опережения зажигания и параметров наддува (для турбированных версий), что позволяет раскрыть скрытый потенциал силового агрегата.
Реальные цифры прироста зависят от типа двигателя, года выпуска и качества прошивки. Для атмосферных бензиновых моторов (например, 2.5 л 2AR-FE) прибавка обычно скромнее, тогда как турбированные варианты (2.0 л 8AR-FTS) демонстрируют более заметный результат благодаря коррекции давления наддува.
Типичные показатели после чип-тюнинга
Атмосферные двигатели (2.5 л):
- Мощность: +10–15 л.с. (со 181 л.с. до ~195 л.с.)
- Крутящий момент: +15–20 Нм (с 231 Нм до ~250 Нм)
Турбированные двигатели (2.0 л):
- Мощность: +25–35 л.с. (со 249 л.с. до ~280 л.с.)
- Крутящий момент: +40–60 Нм (с 350 Нм до ~400 Нм)
Ключевые факторы, влияющие на результат:
- Качество топлива (требуется АИ-95/98)
- Техническое состояние двигателя и системы выпуска
- Профессионализм настройщика и используемое ПО
- Климатические условия и исправность датчиков
Прирост наиболее ощутим в диапазоне 2500–4500 об/мин, где оптимизация ЭБУ эффективнее всего преобразует характеристики. Это проявляется в улучшенной тяговитости при обгонах и старте со светофора, без необходимости агрессивного нажатия на педаль газа.
| Параметр | Завод (2.0T) | После тюнинга | Прирост |
|---|---|---|---|
| Мощность (л.с.) | 249 | 280 | +31 |
| Крутящий момент (Нм) | 350 | 400 | +50 |
| Разгон 0–100 км/ч (сек) | 7.8 | 7.1 | -0.7 |
Важно учитывать, что максимальные значения достигаются только при исправности всех систем и отсутствии программных ограничений (например, экологических). Непрофессиональная прошивка может привести к детонации или повышенному расходу масла.
Изменение отклика педали акселератора
Стандартная калибровка ЭБУ Camry V50 намеренно замедляет реакцию на педаль газа, особенно в начальном ходе. Это сделано для плавности хода, снижения расхода топлива и соответствия экологическим нормам. Задержка между нажатием педали и фактическим разгоном достигает 0.5-1 секунды, что критично для динамичного вождения.
Чип-тюнинг решает проблему путем модификации алгоритмов управления дроссельной заслонкой в прошивке. Перепрограммирование ЭБУ позволяет изменить кривую отклика, сокращая временную задержку до минимума. Регулируется чувствительность на разных участках хода педали: от начального нажатия до полного открытия дросселя.
Ключевые аспекты настройки
Основные методы корректировки включают:
- Линейная калибровка – прямое соответствие между углом нажатия педали и открытием дросселя
- Агрессивный старт – усиление реакции на первые 30% хода педали
- Отключение адаптации – блокировка функции "обучения" ЭБУ под стиль водителя
| Тип отклика | Характеристики | Эффект |
|---|---|---|
| Стандартный | Плавное нарастание, задержка 0.8с | Комфорт, экономичность |
| Спортивный | Мгновенная реакция, задержка 0.1-0.3с | Резкий старт, улучшение разгона |
| Кастомный | Неравномерная кривая (пример: 70% газа = 100% дросселя) | Персонализированная динамика |
Важно: чрезмерно агрессивная настройка увеличивает нагрузку на трансмиссию и может вызвать "дерганность" в пробках. Рекомендуется выбирать проверенные прошивки с адаптацией под 2.0L (3AR-FE) и 2.5L (2AR-FE) двигатели. После перепрошивки обязательна калибровка педали акселератора через диагностический сканер.
Примечание: для владельцев версий с электронной педалью (Drive-by-Wire) физическая замена компонентов не требуется – достаточно программной коррекции. Отдельные тюнинг-боксы предлагают переключаемые режимы (Eco/Sport), но полноценное изменение кривой отклика достигается только перепрошивкой ЭБУ.
Влияние чип-тюнинга на расход топлива Camry V50
Чип-тюнинг двигателя Toyota Camry V50 напрямую корректирует параметры работы электронного блока управления (ЭБУ), включая топливные карты, угол опережения зажигания и алгоритмы впрыска. Эти изменения напрямую влияют на процесс сгорания топливно-воздушной смеси и, как следствие, на фактический расход горючего.
Результат оптимизации прошивки неоднозначен и зависит от целей настройки: повышение мощности часто сопровождается ростом потребления топлива, тогда как "эко-тюнинг" фокусируется на его снижении. Ключевым фактором становится стиль вождения – агрессивная эксплуатация нивелирует любые потенциальные выгоды.
Факторы, определяющие изменение расхода
После перепрошивки возможны следующие сценарии:
- Увеличение расхода: Приоритет мощности. Добавленные лошадиные силы достигаются за счет обогащения смеси и сдвига угла зажигания, особенно заметно при активном разгоне и высоких оборотах.
- Снижение расхода: Приоритет экономии. "Эко-настройки" оптимизируют смесь на крейсерских режимах (равномерное движение), корректируют работу фаз газораспределения и снижают "прожорливость" кондиционера.
- Стабилизация: Корректная калибровка нивелирует заводские "переливы" топлива, устраняя избыточное потребление на средних нагрузках без явного прироста мощности.
| Тип настройки | Влияние на расход (город/трасса) | Условия для экономии |
|---|---|---|
| Power-тюнинг | +5% - +15% / +3% - +8% | Отсутствуют (ориентация на динамику) |
| Эко-тюнинг | -3% - -8% / -5% - -12% | Плавный разгон, движение 80-110 км/ч |
| Сбалансированная | -2% - +3% / -1% - +2% | Умеренный стиль вождения |
Важно: Качественный чип-тюнинг требует обязательной адаптации ЭБУ к измененным параметрам. Непрофессиональные прошивки часто нарушают работу датчиков кислорода (лямбда-зондов), что ведет к хроническому переобогащению смеси и стабильно высокому расходу независимо от манеры езды.
Реальная экономия достигается только при комплексном подходе: коррекция прошивки должна сопровождаться исправностью систем двигателя (чистота форсунок, состояние воздушного фильтра, корректные показания ДМРВ) и контролем давления в шинах.
Диагностика перед прошивкой: обязательные проверки
Перед чип-тюнингом Toyota Camry V50 критически важно провести комплексную аппаратную диагностику. Это исключит риски повреждения ЭБУ из-за скрытых неисправностей и обеспечит корректную работу прошивки. Пропуск этого этапа может привести к некорректному чтению/записи данных, ошибкам адаптации или выходу блока управления из строя.
Основное внимание уделяется состоянию электрооборудования и датчиков, так как их некорректные показания напрямую влияют на работу двигателя после перепрошивки. Проверки проводятся с использованием профессионального диагностического оборудования (например, оригинального Toyota Techstream или мультимарочных сканеров с поддержкой протокола ISO 15765).
Обязательные этапы диагностики
Проведите следующие проверки в строгой последовательности:
- Считывание и анализ текущих ошибок ЭБУ:
- Зафиксируйте все активные (Pending, Current) и сохранённые (Stored, History) коды неисправностей.
- Устраните любые ошибки, связанные с двигателем, трансмиссией, топливной системой и электроникой дросселя.
- Контроль параметров АКБ и генератора:
- Напряжение аккумулятора без нагрузки: ≥12.5В.
- Напряжение при работающем двигателе: 13.8–14.8В (проверка под нагрузкой: фары, обогрев).
- Отсутствие "просадок" при запуске двигателя.
- Проверка целостности проводки и контактов:
- Визуальный осмотр разъёмов ЭБУ, датчиков детонации, ДПКВ, ДПРВ на предмет окислов и повреждений.
- Тестирование сопротивления "масс" двигателя и ЭБУ.
- Анализ данных с ключевых датчиков в реальном времени:
Датчик Нормальные показатели (на прогретом двигателе) Датчик массового расхода воздуха (ДМРВ) 2.0–4.5 г/с на холостом ходу (зависит от объёма) Датчик положения дроссельной заслонки (ДПДЗ) 10–15% (ХХ), плавное изменение до 85–90% при полном нажатии Датчик детонации Отсутствие постоянных пиков >0.5 В при стандартной работе Лямбда-зонды (O₂) Быстрые колебания 0.1–0.9В (передний), стабильные ≈0.6В (задний) - Оценка состояния систем, влияющих на смесь и зажигание:
- Давление топлива (3.8–4.1 бар для 2.5L, 4.5–4.8 бар для 3.5L).
- Компрессия в цилиндрах (мин. расхождение между цилиндрами ≤10%).
- Состояние свечей зажигания и катушек (отсутствие пробоев).
Важно: Прошивка разрешается только при нулевых ошибках, стабильном напряжении бортовой сети и соответствии всех диагностируемых параметров техническим требованиям Toyota для Camry V50. При обнаружении отклонений – сначала устраните неисправности, затем возвращайтесь к процедуре чип-тюнинга.
Тест-драйв и калибровка после перепрошивки ЭБУ
Первый тестовый заезд после чип-тюнинга Toyota Camry V50 проводится на закрытой трассе или безопасном участке дороги. Цель – проверка базовых параметров: отзывчивость педали газа, стабильность работы двигателя на разных оборотах, отсутствие ошибок Check Engine. Важно фиксировать любые аномалии: детонацию, провалы мощности или рывки при разгоне.
Специалист подключает диагностическое оборудование к OBD-II порту для онлайн-мониторинга в реальном времени. Ключевые показатели для анализа:
| Угол опережения зажигания | Корректируется при обнаружении детонации |
| Соотношение воздух/топливо (AFR) | Оптимизируется в диапазоне 12.5-13.0 на WOT |
| Напряжение датчика кислорода | Контроль исправности лямбда-зондов |
| Открытие дроссельной заслонки | Синхронизация с положением педали акселератора |
Этапы калибровки
- Холостые обороты: Стабилизация работы (650-750 об/мин) без вибраций
- Низкие нагрузки: Корректировка топливных карт для плавности хода в городском режиме
- Средние обороты (2500-4000 об/мин): Оптимизация момента и эластичности
- Максимальная нагрузка (WOT): Точная настройка зажигания и впрыска для пиковой мощности
Финишная проверка включает стресс-тест: серия интенсивных разгонов до отсечки, торможение двигателем и движение в пробочном режиме. После 3-5 циклов прогрева/остывания проводится финальный скан ошибок и запись логов. Успешным результатом считаются:
- Отсутствие кодов неисправностей
- Линейная приемистость без турбоямы
- Стабильный AFR при резком открытии дросселя
- Температура двигателя в нормированных пределах
Клиенту передают протокол изменений параметров ЭБУ и рекомендации по обкатке: избегать постоянных высоких оборотов первые 500 км, использовать топливо с октановым числом не ниже АИ-95.
Риски чиповки двигателя: мифы и реальные последствия
Чип-тюнинг двигателя Toyota Camry V50 неизбежно влечёт за собой вмешательство в штатные настройки ЭБУ, что создаёт определённые риски. Преувеличение опасностей или их игнорирование одинаково вредны: истина кроется в понимании конкретных инженерных компромиссов между приростом мощности и сохранением ресурса.
Непрофессиональная прошивка способна спровоцировать каскад проблем – от краткосрочных сбоев до критического износа узлов. Ключевой фактор – качество калибровок и соответствие доработок физическим возможностям конкретного экземпляра мотора 2AR-FE или 2GR-FE.
Развенчание мифов и объективные угрозы
Распространённые заблуждения:
- Миф: "Чиповка гарантированно 'убьёт' мотор". Реальность: Грамотная коррекция топливных карт и угла опережения не ведёт к мгновенному разрушению, но сокращает ресурс при постоянной эксплуатации на пределе.
- Миф: "Увеличение мощности = обязательный перегрев". Реальность: Система охлаждения V50 имеет запас, но риск перегрева возникает только при агрессивном повышении наддува (на турбомодификациях) или игнорировании диагностики радиаторов/термостата.
- Миф: "Стоковая прошивка невосстановима". Реальность: Оригинальный софт можно вернуть, но низкокачественные ридеры иногда повреждают сектора памяти ЭБУ, требуя дорогостоящего ремонта блока.
Доказанные риски для Camry V50:
- Потеря гарантии: Диагностика Toyota TIS мгновенно выявляет изменение контрольных сумм ПО. Дилер аннулирует гарантию на ДВС и трансмиссию.
- Ускоренный износ ЦПГ и сцепления: Повышение крутящего момента на 10-15% усиливает нагрузку на поршневую группу (особенно на 2.5 л 2AR-FE) и фрикционы АКПП/МКПП.
- Детонация и ошибки по датчикам: Неадаптированные калибровки под низкооктановое топливо вызывают детонацию. Ошибки P0171/P0174 (бедная смесь) часты при некорректном коррекции расхода воздуха.
- Проблемы с экологией и диагностикой: Несоответствие нормам Евро-5, сбои в работе катализатора/сажевого фильтра (для дизелей), ложные сигналы Check Engine.
Минимизация угроз требует применения лицензионного ПО (WinOLS, HP Tuners), динамометрических тестов для проверки детонации и температур, а также обязательной адаптации прошивки под пробег, состояние мотора и качество местного топлива.
Особенности работы с ГБО после тюнинга
После чип-тюнинга двигателя Toyota Camry V50 установка или эксплуатация газобаллонного оборудования (ГБО) требует особого внимания. Измененные калибровки топливных карт, угла опережения зажигания и других параметров напрямую влияют на совместимость с газовой системой. Несоответствие настроек ГБО новым характеристикам двигателя может привести к некорректной работе силового агрегата.
Калибровка ГБО должна выполняться исключительно после завершения всех этапов чип-тюнинга бензиновой системы. Попытки адаптировать газовый блок к заводским настройкам ЭБУ с последующей перепрошивкой мотора неизбежно вызовут сбои. Требуется комплексная перенастройка газового оборудования под актуальные параметры двигателя, включая новые кривые нагрузки и температурные режимы.
Ключевые требования для безопасной эксплуатации
При использовании ГБО на тюнингованной Camry V50 критически важны:
- Профессиональная установка ГБО 4-го или 6-го поколения с корректным подбором компонентов
- Интеграция газового блока управления с диагностическим ПО для мониторинга в реальном времени
- Регулярная проверка состояния свечей зажигания (рекомендуется замена на изделия на ступень холоднее)
Обязательные этапы настройки:
- Коррекция угла опережения зажигания для компенсации меньшего октанового числа газа
- Адаптация газовых карт под новые параметры впуска/выпуска (если модернизированы)
- Настройка переключения между топливами с учетом возросшей мощности
| Параметр | Без тюнинга | После чип-тюнинга |
| Температура в коллекторе | Стандартная | Требуется контроль +5-10% |
| Допуск детонации | Заводской запас | Минимизирован, нужна коррекция УОЗ |
| Ресурс клапанов | Номинальный | Рекомендуется инспекция каждые 15 000 км |
Эксплуатация без перенастройки ГБО провоцирует детонацию, перегрев клапанов и прогар поршней. Для сохранения ресурса двигателя обязательна установка качественного редуктора с точным поддержанием давления и многоточечного впрыска, синхронизированного с обновленным ПО ЭБУ.
Восстановление заводской прошивки при необходимости
Возврат к стоковым настройкам ЭБУ критически важен при возникновении проблем после чип-тюнинга, таких как нестабильная работа двигателя, ошибки CHECK ENGINE или необходимость прохождения техосмотра. Процедура гарантирует полную совместимость ПО с заводскими компонентами Camry V50, исключая риски, связанные с некорректным калибровочным файлом или несовместимыми доработками.
Для восстановления требуется оригинальная прошивка, соответствующая конкретной модели двигателя и VIN автомобиля. Используется специализированное оборудование: программаторы (KESS, Alientech) или дилерские сканеры Techstream, подключенные через OBD-II разъем. Процесс занимает 15-40 минут и требует стабильного напряжения АКБ (рекомендуется подключение зарядного устройства).
Ключевые этапы и требования
Обязательные условия:
- Предварительное сохранение заводского ПО до чип-тюнинга
- Точное соответствие прошивки индексу двигателя (2AR-FE, 2GR-FE и др.)
- Отключение всех энергопотребителей (кондиционер, фары, аудиосистема)
Последовательность действий:
- Подключение диагностического оборудования к порту OBD-II
- Выбор в софте режима "Full restore original" или аналога
- Верификация контрольных сумм прошивки
- Адаптация дроссельной заслонки и холостого хода после завершения
| Риск при нарушении | Последствие | Профилактика |
| Обрыв питания | Блокировка ЭБУ | Зарядное устройство 14V |
| Неверная прошивка | Отказ систем двигателя | Проверка VIN перед загрузкой |
| Сброс адаптаций | Плавающие обороты | Автоматическая калибровка ПО |
После восстановления обязательна проверка на отсутствие ошибок через диагностический сканер и тест-драйв с контролем параметров в реальном времени. При невозможности самостоятельного отката (например, при утере оригинального ПО) потребуется обращение в дилерский центр для перепрошивки ЭБУ с использованием серверных баз Toyota.
Правильная эксплуатация двигателя после чип-тюнинга
После перепрошивки ЭБУ двигатель работает в изменённых режимах с повышенными нагрузками, что требует особого внимания к техническому обслуживанию. Несоблюдение правил эксплуатации может привести к ускоренному износу компонентов, детонации или критическим поломкам.
Основной акцент делается на качестве расходных материалов, контроле рабочих параметров и адаптации стиля вождения. Ресурс тюнингованного мотора напрямую зависит от соблюдения регламентов и своевременного реагирования на изменения в работе силового агрегата.
Ключевые аспекты эксплуатации
Топливная система:
- Используйте исключительно высокооктановый бензин (АИ-98), рекомендованный специалистом по чип-тюнингу
- Контролируйте состояние топливного фильтра – замену производите в 1.5 раза чаще регламента
- При появлении детонационных стуков немедленно снижайте нагрузку и проводите диагностику
Масляная система:
- Применяйте синтетические масла с допуском Toyota API SN/SP и вязкостью 5W-40
- Сократите межсервисный интервал замены масла на 30-40% от стандартного
- Проверяйте уровень масла каждые 1500 км пробега – повышенный расход считается нормой
Температурный режим:
- Обязательно прогревайте двигатель до 60°C перед динамичной ездой
- Контролируйте показания датчика температуры на приборной панели
- Ежегодно промывайте радиаторы охлаждения и проверяйте состояние помпы
Режимы вождения:
- Избегайте длительной работы на пиковых оборотах (свыше 4500 об/мин)
- Первые 1000 км после тюнинга ограничьте нагрузку до 70% от максимальной
- При движении в горах или жарком климате дополнительно обогащайте смесь через OBD-адаптер
Обязательно проводите компьютерную диагностику раз в 5000 км для контроля корректировок топливных карт и отсутствия ошибок. Используйте только оригинальные свечи зажигания с уменьшенным до 0.8 мм зазором. При длительных простоях (более 2 недель) выполняйте адаптацию дроссельной заслонки через диагностический разъём.
Выбор специалиста: критерии оценки мастерской
Чип-тюнинг Toyota Camry V50 требует глубокого понимания электронных систем двигателя и особенностей конкретной модификации. Ошибки в прошивке ЭБУ могут привести к критическим сбоям: от потери мощности до повреждения силового агрегата.
Профессионализм исполнителя напрямую влияет на результат и долговечность доработок. Некомпетентные вмешательства часто вызывают перегрев, повышенный расход масла или сбои в работе трансмиссии.
Ключевые критерии при выборе мастерской
- Специализация на Toyota: Опыт работы именно с двигателями 2AR-FE/2GR-FE и архитектурой ЭБУ V50
- Оборудование и ПО:
- Лицензионные программаторы (Magic Motorsport, Alientech)
- Диностенд для тестирования под нагрузкой
- Возможность считывания оригинальной прошивки перед коррекцией
- Гарантийные условия: Письменное подтверждение ответственности за возможные сбои
- Практические кейсы:
Подтверждённые примеры Опасные признаки Видеоотчёты с диностенда Отказ демонстрировать оборудование Логи корректировок AFR "Универсальные" прошивки без диагностики - Техническая коммуникация: Чёткое объяснение планируемых изменений параметров зажигания и топливных карт
Список источников
Для подготовки материала о чип-тюнинге Toyota Camry V50 использовались специализированные технические ресурсы и практический опыт.
Ключевые источники включают документацию производителей оборудования, тематические исследования и экспертные обсуждения.
- Официальные технические руководства Toyota по двигателям серий 2AR-FE и 2GR-FE
- Протоколы диагностики OBD-II и спецификации ECU для Camry V50
- Отчёты о диностендировании от тюнинг-ателье (Dyno Dynamics, Mustang Dynamometer)
- Форумные обсуждения на порталах: Camry-Club.ru, Drive2.ru, Toyota Nation
- Инженерные публикации SAE International по управлению двигателем
- Интервью с мастерами чип-тюнинга из сервисов «Тойота Тюнинг Центр» и «Джеттюнинг»
- Сравнительные тесты производительности журнала «За рулём»
- Технические бюллетени производителей тюнинг-оборудования (Magic Motorsport, Alientech)
