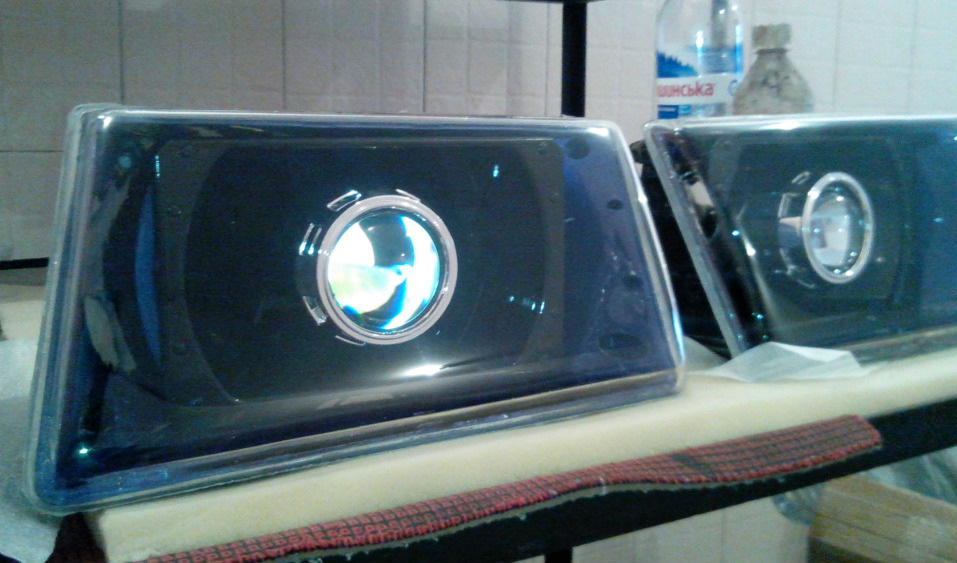

Тюнинг фар ВАЗ-21099 - улучшение света линзованными фарами

Статья обновлена: 18.08.2025

Штатная светотехника ВАЗ-21099 часто не отвечает современным требованиям к освещению дороги и выразительности дизайна.

Линзованные фары становятся ключевым решением для автовладельцев, желающих радикально улучшить световой поток и придать передку автомобиля агрессивный, технологичный вид.

Принцип работы линзованной и рефлекторной оптики

Рефлекторные фары используют отражатель параболической или свободной формы для фокусировки света лампы. Лучи отражаются от внутренней поверхности рефлектора, проходят через рассеиватель (стекло с призматическим рисунком) и формируют пучок. Эффективность зависит от точности геометрии отражателя и качества рассеивателя, но световой поток распределяется относительно широко без четкой границы.

Линзованная оптика (прожекторного типа) применяет двухступенчатую систему: свет от источника сначала попадает на эллипсоидный рефлектор, фокусирующий лучи в одной точке. Затем они проходят через экранирующую шторку, формирующую резкую светотеневую границу, и преломляются в собирающей линзе (проекторе), которая равномерно распределяет поток на дорожное полотно с минимальными потерями.

Ключевые отличия в работе

Критерий	Рефлекторная оптика	Линзованная оптика
Фокусировка луча	Обеспечивается отражателем и рассеивателем	Рефлектор + линза с экранирующей шторкой
Светотеневая граница	Размытая, требует коррекции рассеивателем	Абсолютно четкая (горизонтальный "рез")
КПД светопередачи	До 40% потерь на рассеивателе	≥90% благодаря минимальному рассеиванию
Распределение света	Широкое, но неравномерное (пятна, засветы)	Контролируемое, с равномерной плотностью

Основные преимущества линз для ВАЗ-21099:

• Защита от ослепления: шторка физически отсекает верхнюю часть пучка
• Стабильность светового рисунка при тюнинге (ксенон, LED)
• Увеличение дальности освещения на 20-30%

Ограничения рефлекторной системы:

1. Несовместимость с мощными лампами без переделки (риск засвета)
2. Деградация отражателя от температурных нагрузок
3. Обязательное использование рассеивателя, снижающего яркость

Обзор популярных моделей линзованных фар для ВАЗ-21099

Рынок предлагает несколько проверенных моделей линзованных фар для "девяносто девятого". Основные отличия заключаются в качестве материалов, световых характеристиках и дизайне корпуса.

При выборе учитывайте совместимость с электроникой автомобиля, герметичность конструкции и тип используемых ламп (галогенные/HID). Качественные варианты обеспечивают четкую светотеневую границу без ослепления встречных водителей.

Топ-3 модели линзованных фар

Модель	Особенности
DEPO EURO Black	Черный корпус, линзы ECE-сертифицированные, биксеноновая проекция, усиленные крепления. Устойчивость к вибрации.
Osram LEDriving HL	Интегрированные светодиодные модули, корпус из термостойкого поликарбоната. Холодный свет (6000K), защита от конденсата.
Luch Projector	Бюджетный вариант с металлизированным отражателем, совместимость с H7/H1 лампами. Гермоблок на силиконовых уплотнителях.

Ключевые преимущества линзованных моделей:

• DEPO – максимальная светоотдача (до 1350 лм)
• Osram – энергоэффективность + ресурс 50 000 часов
• Luch – адаптация к российским дорогам (вибростойкость)

Монтаж всех вариантов требует регулировки угла наклона. Для моделей с ксеноном обязательна установка блока розжига и омывателя фар по ПДД.

Сравнение производителей: качество и надежность линз

При выборе линзованных фар для ВАЗ-21099 критически важно оценить надежность и оптические характеристики продукции разных брендов. Дешевые безымянные комплекты часто страдают от помутнения поликарбоната через 6-12 месяцев эксплуатации, имеют нестабильную фокусировку и подвержены вибрациям из-за слабых креплений корпуса.

Проверенные производители вроде Osram, Hella или отечественного "Светосилы" используют термостойкие полимеры, сохраняющие прозрачность при перепадах температур. Их линзы проходят тесты на рассеивание света, обеспечивая точный луч без засветов, а металлические кронштейны надежно фиксируют оптику даже на неровных дорогах.

Ключевые отличия по брендам

• Osram: Линзы с керамическим напылением, ресурс >50 тыс. км. Гарантированная светотеневая граница без "размытия".
• Hella: Усиленные алюминиевые отражатели, герметичность IP67. Устойчивость к окислению контактов.
• "Светосила": Оптимизация под лампы H4, но требует дополнительной гидроизоляции стыков.
• Noname (Китай): Риск деформации корпуса от нагрева, световой пучок "смазывается" через 5-7 тыс. км.

Параметр	Премиум	Бюджет
Срок службы линз	7+ лет	1-2 года
Коррозия крепежа	Нержавеющая сталь	Оцинковка
Световой поток	≥1300 лм	≤900 лм

Эксплуатационные риски дешевых аналогов проявляются не только в ухудшении освещения: перегрев проводки из-за некачественных патронов повышает вероятность короткого замыкания. Для долговечности системы рекомендованы линзы с маркировкой ECE или ГОСТ Р 41.112-2005, где соблюдены углы освещения и требования к виброустойчивости.

Критерии выбора линзованных фар: материал, конструкция, светопоток

Выбор линзованной оптики для ВАЗ-21099 требует внимания к ключевым техническим параметрам, влияющим на результат, надежность и законность эксплуатации. Неправильный подбор может привести к недостаточному освещению, быстрому выходу из строя или проблемам с контролирующими органами.

Основные аспекты, требующие оценки перед покупкой: материал изготовления корпуса и рассеивателя, тип конструкции (линзовый модуль или готовая фара), тип и мощность используемых источников света (ламп), а также соответствие светового пучка действующим нормам. Рассмотрим каждый критерий детально.

Ключевые параметры для оценки

1. Материал изготовления:

• Корпус (рефлектор + основание):
  • Термостойкий пластик: Легкий, устойчивый к вибрациям, но может деформироваться при перегреве или от некачественных ламп высокой мощности. Требует проверки качества.
  • Металл (чаще алюминий): Отличный отвод тепла, высокая прочность и долговечность. Гарантирует стабильность геометрии рефлектора. Минусы: больший вес, потенциально выше стоимость.
• Рассеиватель (стекло):
  • Стекло: Максимальная устойчивость к царапинам, помутнению и воздействию химических реагентов (омывайка, дорожные реагенты). Не желтеет со временем. Тяжелее пластика.
  • Пластик (поликарбонат): Легкий, ударопрочный. Обязательно должен иметь качественное УФ-защитное покрытие, иначе быстро помутнеет и пожелтеет. Легче царапается.

2. Конструкция:

• Линзовый модуль (вставка) в штатную фару: Более бюджетный вариант тюнинга. Требует высокой квалификации установщика для точной центровки и герметизации. Риск нарушения геометрии светового пучка и запотевания при некачественном монтаже. Совместимость со штатным корпусом 21099 не гарантирована для всех модулей.
• Готовая линзованная фара (блок-фара): Оптимальный, но обычно более дорогой вариант. Линза, рефлектор и корпус спроектированы как единая система, обеспечивая правильную оптику и герметичность. Проще установка (замена штатной фары). Критически важно: Выбирать фары, имеющие сертификат соответствия ГОСТ Р 41.112-2005 (Правила ЕЭК ООН №112) и маркировку "HR" (Halogen) или "HC" (для HID) – это основа легальности.

3. Светопоток и тип ламп:

• Под галогенные лампы:
  • Стандартные разъемы (H1, H7, реже H4 для билинз).
  • Проще с легализацией (маркировка "HR").
  • Достаточный светопоток при использовании ламп стандартной или +50-100% мощности (55W, 60W, 100W). Внимание: Лампы высокой мощности (100W+) требуют усиленной проводки и реле во избежание пожара.
• Под газоразрядные (ксеноновые/HID) лампы:
  • Имеют встроенный биксеноновый модуль (одна лампа на ближний/дальний) или раздельные линзы под HID.
  • Дают максимально яркий и белый свет, близкий к дневному.
  • Обязательно должны иметь маркировку "HC" или "DCR".
  • Обязательно требуют наличия системы автоматической коррекции угла наклона фар (Еврокорректор) и омывателя фар для легального использования в РФ. Без этого использование ксенона в фарах, не предназначенных для него изначально (маркировка "HCR" запрещает ксенон), незаконно.

Критерий	Варианты	Ключевые моменты для ВАЗ-21099
Материал корпуса	Пластик / Металл	Металл предпочтительнее из-за лучшего теплоотвода и прочности
Материал стекла	Стекло / Пластик (поликарбонат)	Стекло долговечнее, пластик требует УФ-защиты
Конструкция	Модуль / Готовая фара	Готовая фара надежнее и легальнее при наличии маркировки ГОСТ/ЕЭК
Тип лампы	Галоген (H1/H7/H4) / Ксенон (HID)	Ксенон требует "HC" маркировки, корректора и омывателя для легальности

Необходимые инструменты для самостоятельной замены фар

Подготовьте следующий набор инструментов заранее, чтобы процесс замены прошел без задержек. Убедитесь, что все элементы находятся в исправном состоянии и легкодоступны.

Работы выполняются при выключенном зажигании и отсоединённой клемме "минус" аккумулятора. Для защиты рук используйте хлопчатобумажные или нитриловые перчатки.

Основной комплект

• Набор отверток: крестовая (PH2) и плоская (4-5 мм)
• Головки или торцевые ключи на 8, 10 мм с воротком или трещоткой
• Пассатижи с изолированными ручками для работы с клеммами
• Канцелярский нож для коррекции уплотнителей
• Фонарик для подсветки монтажных зон

Дополнительные приспособления

• WD-40 или аналогичная смазка при закисании болтов
• Чистая ветошь для протирки посадочных мест
• Диэлектрическая смазка для контактов разъёмов
• Стяжки или изолента для фиксации проводки

Демонтаж штатных фар ВАЗ-21099: пошаговое руководство

Подготовьте инструменты: ключ на 10, крестовую отвертку, ветошь и перчатки. Убедитесь, что автомобиль стоит на ровной поверхности с выключенным зажиганием.

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте пластиковую решетку радиатора, аккуратно отжав фиксаторы отверткой.

Последовательность работ

1. Отключите разъемы питания: нажмите на фиксатор колодки проводов и отсоедините контакты от ламп ближнего/дальнего света.
2. Выкрутите болты крепления:
   • Два верхних болта (ключом на 10)
   • Один нижний болт через монтажное отверстие в крыле
3. Аккуратно извлеките фару, потянув ее вперед. Придерживайте корпус для предотвращения падения.
4. Снимите резиновый уплотнитель и протрите посадочное место от грязи ветошью.

Элемент крепления	Количество	Особенности
Верхние болты	2 шт	Доступ без снятия других деталей
Нижний болт	1 шт	Требует доступа через арку колеса

Подготовка посадочных мест для установки линзованной оптики

Штатные крепления и геометрия фар ВАЗ-21099 не соответствуют размерам линзованных блоков, что требует обязательной доработки посадочных зон. Без корректной подготовки возникнут проблемы с герметизацией, углом наклона и вибрацией, что приведет к запотеванию и снижению эффективности света.

Начните с демонтажа старых фар, бампера и декоративной решетки радиатора. Тщательно очистите металлические поверхности кузова от грязи, следов коррозии и остатков герметика. Особое внимание уделите зоне вокруг технологических отверстий – здесь часто скапливается влага, провоцирующая ржавчину.

Ключевые этапы модификации

• Коррекция крепежных отверстий: С помощью дрели и напильника расширьте заводские отверстия под крепеж линз. Отверстия должны позволять регулировку оптики по вертикали/горизонтали с зазором 3-5 мм.
• Формирование упорных площадок: На внутренних краях проемов болгаркой создайте плоские выступы глубиной 4-6 мм для жесткой фиксации корпуса линз. Избегайте сквозных прорезей!
• Установка переходных пластин (при необходимости): Для совместимости с некоторыми моделями линз закрепите металлические пластины-адаптеры. Используйте винты М4 со стопорной резьбой.

Важно: после примерки линз проверьте отсутствие перекосов и зазоров более 1.5 мм между корпусом фары и кузовом. При выявлении щелей потребуется дополнительное выравнивание краев проема.

Особенности крепления линзованных фар на кузов ВАЗ-21099

Линзованные фары для ВАЗ-21099 требуют точной подгонки из-за конструктивных отличий от штатной оптики. Крепежные точки на кузове автомобиля не всегда идеально совпадают с отверстиями на новых фарах, что вызывает необходимость доработки.

Основная сложность заключается в корректном позиционировании модуля относительно кузовных панелей для обеспечения герметичности и отсутствия вибраций. Неверная установка провоцирует зазоры, попадание влаги внутрь блоков и снижение эффективности светового пучка.

Ключевые аспекты монтажа

При фиксации линзованных фар учитывайте следующие нюансы:

• Модификация крепежных ушей – пластиковые элементы корпуса часто требуют рассверливания отверстий или частичного стачивания для совмещения с кузовными шпильками
• Регулировочные винты – после первичной фиксации обязательна юстировка светотеневой границы с помощью штатных регулировочных механизмов
• Дополнительная герметизация – места прилегания корпуса к кузову рекомендуется обрабатывать силиконовым герметиком во избежание коррозии от конденсата

Для надежного соединения используйте оригинальные гайки крепления фар (тип М6) с пружинными шайбами. Избегайте перетяжки – пластиковый корпус может треснуть при превышении усилия 5-7 Н·м. После установки проверяйте отсутствие перекосов по контрольным точкам:

Контрольная зона	Допустимый зазор
Стык с крылом	1-3 мм равномерно
Прилегание к радиаторной решетке	Без выступания за плоскость
Зазор с капотом	2-4 мм по всей длине

Финишным этапом становится подключение электропроводки через переходники H4-H7 и тестирование работы ближнего/дальнего света. Убедитесь, что вентиляционные заглушки на корпусе направлены вниз для предотвращения залива водой.

Подключение электропроводки к новым фарам: схемы и нюансы

Переход на линзованные фары требует тщательной адаптации штатной электропроводки ВАЗ-21099. Стандартная схема подключения (ближний/дальний свет через H4-разъем) несовместима с большинством линзованных оптических элементов, рассчитанных на раздельные лампы (H1/H7). Необходимо использовать переходные жгуты или перекоммутировать контакты в соответствии с распиновкой новых фар.

Обязательно проверьте соответствие мощности ламп допустимым значениям для конкретной линзованной оптики. Превышение нагрузки вызывает перегрев пластиковых корпусов и отражателей. Для ксеноновых или светодиодных решений потребуется установка дополнительных блоков розжига/драйверов с надежным заземлением кузова.

Схемы подключения

Основные варианты коммутации:

1. Через переходники:
   • Готовые адаптеры H4-to-H1/H7 с реле
   • Сохранение штатной нагрузки на проводку
   • Требуют точного совпадения цоколей линз
2. Прямая перепайка разъемов:
   • Перекомпоновка проводов по схеме:

     Штатный H4	Линза H1 (дальний)	Линза H7 (ближний)
     Контакт 56a	–	Плюс
     Контакт 56b	Плюс	–
     Контакт 31	Минус	Минус

   • Обязательная установка дополнительного реле для ближнего света

Критические нюансы:

• Сечение проводов при установке ксенона – не менее 1.5 мм²
• Защита цепи предохранителями (15А для галогена, 20А для ксенона)
• Герметизация разъемов термоусадкой для предотвращения окисления
• Проверка угла наклона фар после установки – линзы требуют точной регулировки

Использование универсальных релейных модулей исключает просадку напряжения при включении дальнего света. Подключайте управляющие провода к штатным разъемам, а силовые – напрямую от аккумулятора через предохранитель.

Проверка работоспособности всех режимов света после установки

После монтажа линзованных фар на ВАЗ-21099 необходимо проверить все световые режимы. Это гарантирует безопасность эксплуатации и соответствие требованиям ПДД.

Тестирование выполняется на неподвижном автомобиле с включенным зажиганием. Последовательно активируйте каждый режим, визуально контролируя работу оптики снаружи.

Порядок проверки световых функций

1. Габаритные огни: убедитесь в работе обеих ламп передних и задних габаритов
2. Ближний свет: проверьте четкость светотеневой границы и равномерность пучка
3. Дальний свет: контролируйте интенсивность освещения и синхронность переключения
4. Противотуманные фары (при наличии): тестируйте отдельным переключателем
5. Сигналы поворота: проверьте частоту мигания левого/правого указателей
6. Аварийная сигнализация: убедитесь в синхронном мигании всех повторителей

При обнаружении проблем используйте таблицу для первичной диагностики:

Неисправность	Возможные причины
Режим не активируется	Обрыв проводки, неисправное реле, ошибка подключения
Тусклое свечение	Окисление контактов, низкое напряжение в сети
Асимметричный свет	Неправильная установка ламп, дефект линзы
Перегрев корпуса	Несовместимые лампы, короткое замыкание

Обязательно выполните регулировку светового пучка на специальном стенде или ровной площадке. Контролируйте отсутствие слепящего эффекта для встречного транспорта. Убедитесь в надежной фиксации всех крепежных элементов и герметичности соединений.

Настройка угла наклона линзованных фар по горизонтали

Горизонтальная регулировка линзованных фар на ВАЗ-21099 критична для предотвращения ослепления встречного транспорта и обеспечения правильного освещения обочины. Неверный угол смещает световой пучок влево или вправо относительно траектории движения, создавая "слепые" зоны и снижая безопасность ночной езды.

Процедура выполняется на ровной площадке с использованием регулировочных винтов, расположенных на корпусе фары. Предварительно проверяется давление в шинах, нагрузка автомобиля (включая водителя), исправность подвески. Точная настройка требует специального оборудования – оптического стенда или разметочного экрана.

Технология регулировки

Основные этапы горизонтальной юстировки:

1. Установите автомобиль перпендикулярно экрану на расстоянии 5 метров. Отметьте на экране центральную ось авто и оси каждой фары
2. Включите ближний свет. Закройте одну фару картоном для раздельной регулировки
3. Найдите горизонтальный регулировочный винт (обычно обозначен «L-R» или расположен сбоку корпуса)
4. Ключом на 8 мм вращайте винт, добиваясь совпадения точки перелома светотеневой границы (горизонтального «порога») с вертикальной меткой оси фары
5. Допустимое отклонение: не более 1% вправо от оси (примерно 5 см на экране)

Параметр	Значение	Примечание
Расстояние до экрана	5 м	Минимально допустимое
Отклонение светотеневой границы	≤ 1% вправо	Относительно оси авто
Инструмент	Ключ на 8 мм	Шестигранник/звездочка в зависимости от модели фары

После настройки обеих фар проверьте совместную работу света: пучки должны формировать единую светотеневую линию без "ступенек". При отсутствии стенда выполните тестовый заезд в темное время суток, корректируя угол при появлении засветки встречной полосы или недостаточном освещении правой обочины.

Регулировка высоты светового пучка для ближнего света

Точная настройка высоты светового пучка критична для предотвращения ослепления встречных водителей и обеспечения оптимальной видимости дорожного полотна. При установке линзованных фар на ВАЗ-21099 регулировка становится обязательным этапом, так как заводские настройки базовых фар не гарантируют корректной работы линзованной оптики.

Перед началом работ убедитесь в исправности подвески, равномерном давлении в шинах и наличии стандартной нагрузки в салоне. Обязательно подготовьте вертикальную ровную стену на дистанции 5-10 метров от автомобиля в затемненном помещении или в темное время суток.

Пошаговый процесс регулировки

1. Отметьте на стене центр каждой фары (вертикальная линия) и центральную ось автомобиля (горизонтальная линия).
2. Нанесите контрольную метку нижней границы луча на 5-7 см ниже горизонтальной оси (значение уточняйте в мануале к конкретным фарам).
3. Откройте капот и найдите регулировочные винты на корпусе линзованной фары:
   • Вертикальная коррекция – верхний винт (маркировка «UP/DOWN»)
   • Горизонтальная коррекция – боковой винт (маркировка «L/R»)
4. Включите ближний свет и закройте одну фару плотной тканью. Фиксируйте границу светотени на стене – она должна совпадать с нанесенной меткой.
5. Корректируйте высоту вращением вертикального винта отверткой по часовой стрелке для опускания луча, против часовой – для подъема.
6. Повторите процедуру для второй фары, контролируя симметричность световых пятен относительно центральной оси.

После регулировки выполните тестовую поездку по неровной дороге для проверки стабильности световой границы. При появлении "подпрыгивания" пучка проверьте крепление фар и состояние амортизаторов. Для моделей с электрокорректором убедитесь в исправности сервопривода и работоспособности переключателя в салоне.

Калибровка светотеневой границы на линзованной оптике

Точная настройка светотеневой границы (СТГ) критична для линзованных фар ВАЗ-21099, так как неправильный световой пучок ослепляет встречных водителей и снижает видимость. Калибровка проводится после установки оптики на автомобиль с обязательной регулировкой угла наклона фар относительно дорожного покрытия.

Для процедуры требуется ровная площадка со стеной или экраном на расстоянии 5-10 метров, а также разметочная схема согласно ГОСТ Р 51709-2001. Центры световых пятен должны совпадать с контрольными метками, а асимметричная граница (горизонтальный отрезок с подъемом 15% справа) – четко проецироваться на указанной линии.

Порядок регулировки

Основные этапы калибровки:

1. Установите автомобиль перпендикулярно экрану с нагрузкой 70 кг на месте водителя
2. Включите ближний свет и закройте одну фару картоном
3. Корректируйте положение светового пучка регулировочными винтами:
   • Верхний винт – вертикальное направление
   • Боковой винт – горизонтальное направление
4. Добейтесь совпадения светотеневого излома с разметкой экрана
5. Повторите операцию для второй фары

Контрольные параметры на экране:

Высота центра фары от земли (H)	Высота СТГ на экране
Расстояние между центрами фар (A)	0.8H - 1.0H
Подъем правого сегмента	15% от H

После регулировки обязательна проверка в реальных дорожных условиях. При замене ламп или демонтаже оптики калибровку необходимо повторять – даже незначительное смещение линзы нарушает распределение света.

Использование регулировочных винтов для точной наводки фар

На линзованных фарах ВАЗ-21099 регулировочные винты расположены на задней части корпуса оптики, обычно в верхней и боковой зонах. Верхний винт отвечает за вертикальную корректировку луча (наклон вверх/вниз), а боковой – за горизонтальное направление (влево/вправо). Для доступа к ним может потребоваться снять декоративную накладку или защитный кожух, особенно после тюнинга.

Перед регулировкой убедитесь, что автомобиль стоит на ровной поверхности с полной загрузкой (топливный бак, багажник и салон – в штатной эксплуатационной массе), давление в шинах соответствует норме, а корректор фар на панели установлен в "ноль". Стена-экра́н для настройки должна находиться на расстоянии 5–10 метров от машины, с четко обозначенной центральной осью и метками высоты центра фар от земли.

Процесс регулировки

Вращайте винты только крестовой отверткой, избегая чрезмерных усилий – пластиковые крепления старых фар хрупкие. Настройку выполняйте последовательно:

1. Вертикаль: Добейтесь, чтобы верхняя граница светового пучка обеих фар совпадала с горизонтальной линией на экране, на 5–10 см ниже отмеченной высоты центра фар.
2. Горизонталь: Сместите "изломы" светотеневой границы (правый восходящий отрезок у линз) строго по вертикальным осям меток на экране.

Проверка результата обязательна: совершите тестовую поездку в темное время суток по разным типам дорог. Перекосы вызывают ослепление встречных водителей или ухудшают видимость.

Винт	Направление вращения	Эффект
Верхний	По часовой стрелке	Опускает луч
Верхний	Против часовой стрелки	Поднимает луч
Боковой	По часовой стрелке	Смещает луч вправо
Боковой	Против часовой стрелки	Смещает луч влево

При замене штатных фар на линзованные тюнинг-оптику точность регулировки критична – ошибки сведут на нет преимущества линз. Если винты прокручиваются или не держат положение, потребуется разбор фары и ремонт механизма (замена шестерен, санация резьбы).

Стендовая регулировка света на СТО: когда она необходима

После установки линзованных фар на ВАЗ-21099 стендовая регулировка света становится обязательной процедурой. Без нее даже идеально смонтированные фары не смогут обеспечить правильное и безопасное освещение дороги. Неотрегулированный пучок света создает серьезные риски как для водителя, так и для других участников движения.

Точная настройка угла наклона светового пучка (ближнего и дальнего света) возможна только на специальном оптическом стенде. Эта процедура гарантирует, что свет будет освещать дорогу впереди автомобиля эффективно, не ослепляя встречных водителей и соответствуя требованиям ПДД.

Ключевые ситуации, требующие регулировки света

Обязательно посетите СТО для регулировки света в следующих случаях:

• Установка новых линзованных фар: Каждый комплект оптики, особенно послемаркетный, имеет свои особенности. Регулировка необходима сразу после монтажа.
• Замена лампы в линзованной фаре: Даже незначительное смещение лампы относительно фокуса линзы (особенно при замене на другой тип, например, ксенон или мощные LED) критично влияет на светораспределение.
• Попадание в яму или ДТП: Удар по подвеске, бамперу или непосредственно по фаре может сбить настройки угла наклона.
• Замена элементов подвески: Работы, влияющие на клиренс или угол наклона кузова (пружины, амортизаторы, сайлентблоки), меняют положение фар относительно дороги.
• Загрузка автомобиля: Сильная загрузка багажника или салона приводит к "проседанию" задней части, изменяя угол наклона фар вверх.
• Плановое ТО или замена АКБ: Регулировка света часто входит в перечень работ при техническом обслуживании. Снятие/установка АКБ может сбросить настройки корректора фар (если он электронный).

Проверку и корректировку света рекомендуется проводить не реже одного раза в год, даже при отсутствии явных причин, так как настройки могут незначительно сбиваться в процессе эксплуатации.

Ситуация	Последствия отсутствия регулировки
Новые фары / Замена лампы	Слепящий свет встречных, плохая видимость дороги, тени, неэффективное использование света
Удар / Замена подвески	Свет "бьет" в небо или в землю, резкое ухудшение видимости, ослепление других водителей
Загрузка автомобиля	Ослепление встречных водителей (фары смотрят вверх)

Как правильно подобрать лампы для линзованных фар

Основной критерий – соответствие типу цоколя, указанному производителем линз. Для большинства линзованных модулей ВАЗ-21099 используется цоколь H7 (ближний свет) и H1 (дальний свет). Установка лампы с неподходящим цоколем физически невозможна или приведет к некорректной работе оптики.

Приоритет следует отдавать качественным лампам с четкой светотеневой границей и заявленной мощностью 55W. Превышение мощности (например, 100W) вызывает перегрев отражателя и плавление пластиковых элементов фары. Важен правильный монтаж: перекос колбы даже на несколько миллиметров искажает световой пучок и создает опасные блики.

Ключевые параметры выбора

• Цветовая температура: Оптимальный диапазон – 3500K–5000K (белый/естественный свет). Значения выше 6000K дают голубой оттенок, но снижают освещенность дороги и видимость в дождь.
• Технология:
  • Галогенные (Halogen): Бюджетный вариант, требуют периодической замены.
  • Ксеноновые (Xenon HID): Только в комплекте с корректором фар и омывателем (законное требование). Требуют блоки розжига.
  • Светодиодные (LED): Долговечны, но выбирайте модели с идентичным галогенкам расположением нити накала (COB/CSP технологии) для корректной работы линз.

Тип лампы	Плюсы	Минусы	Особенности для линз
Галоген (H7/H1)	Низкая цена, простота установки	Недолгий срок службы, нагрев	Базовый вариант, минимальные требования
Ксенон (D2S/D2R)	Яркость, долговечность	Высокая цена, сложный монтаж, легальность только с доп. оборудованием	Требуют спец. линз/проекторов под ксенон
Светодиод (LED)	Энергоэффективность, долгий срок службы	Риск перегрева, не все модели совместимы	Критично точное позиционирование чипов

Обязательно проверяйте соответствие лампы стандарту ECE (маркировка "E" в кружке). Запрещены лампы с ультрафиолетовым излучением или колерованными колбами ("тюнинг" синего/фиолетового цвета) – они снижают эффективность света и незаконны. После установки выполните регулировку фар на стенде для точного формирования светового пучка.

Установка ксеноновых ламп (HID) в линзы: преимущества и риски

Модернизация фар ВАЗ-21099 путём установки ксеноновых ламп в линзованные блоки требует тщательного анализа. Ключевой аспект – совместимость HID-ламп с оптикой рефлекторного типа, изначально спроектированной под галоген.

Неправильный монтаж или несоответствующая комплектация приводят к критическим проблемам: ослеплению встречного транспорта, неравномерному светораспределению и юридическим последствиям. Обязательна установка автокорректора угла наклона фар и омывателя согласно Техрегламенту ТС.

Преимущества ксенона в линзованной оптике

• Улучшенная светоотдача: Яркость до 3200 люмен против 1500 у галогена
• Чёткая светотеневая граница: Линзы фокусируют пучок без засветов
• Долговечность: Ресурс HID-ламп 2000-4000 часов против 500 у галогенных
• Энергоэффективность: Потребление 35W вместо 55-60W

Риски и технические требования

1. Юридические ограничения: Использование без автокорректора и омывателя запрещено ПДД
2. Несовместимость цоколей: Требуются переходники или модификация посадочных мест
3. Риск перегрева: Стандартная проводка ВАЗ-21099 не рассчитана на пусковые токи балластов
4. Некорректная работа: Ошибки CAN-шины при подключении без декодера

Параметр	Галоген	Ксенон (HID)
Цветовая температура	3200K (жёлтый)	4300K-6000K (белый/голубой)
Время розжига	Мгновенное	До 15 секунд
Срок службы	400-600 часов	2000+ часов

Обязательные компоненты для легальной установки: биксеноновые линзы с экраном, блоки розжига, система автоматического корректора, омыватель фар. Заводские линзы ВАЗ-21099 не обеспечивают корректное распределение света от HID-ламп – требуется замена на универсальные биксеноновые модули.

Монтаж светодиодных ламп (LED) в линзованную оптику

Установка LED-ламп в линзованные фары ВАЗ-21099 требует точного позиционирования светодиодов относительно отражателя и проекционной линзы. Критически важно обеспечить совпадение светового центра диода с фокусом оптической системы – малейшее отклонение приведет к потере четкой светотеневой границы и ослеплению встречных водителей. Предварительно убедитесь, что конструкция цоколя LED-лампы соответствует штатному посадочному месту (H4 для 21099) и позволяет регулировать ориентацию светодиодных чипов.

Снимите защитную крышку фары со стороны моторного отсека, демонтируйте штатную галогеновую лампу, отсоединив клеммный разъем. Вставьте LED-лампу в патрон, зафиксировав стопорную скобу, но не защелкивая ее окончательно. Включите ближний свет для проверки распределения луча на стене (расстояние 5-7 метров) – светотеневая граница должна быть горизонтальной без "горбов" и подъемов по краям. При необходимости поворачивайте лампу вокруг оси или регулируйте положение фиксаторов до достижения корректной картинки.

Ключевые этапы и требования

Обязательные условия для безопасной работы:

• Охлаждение – радиаторы или вентиляторы лампы не должны контактировать с пластиковыми деталями фары
• Герметичность – после установки резиновый пыльник должен плотно прилегать к корпусу без зазоров
• Драйверы – разместите блоки управления вне зон нагрева (например, на кузовных элементах)

После фиксации скобы и монтажа пыльника выполните юстировку фар штатными винтами вертикали/горизонтали. Используйте схему регулировки:

Параметр	Ближний свет	Дальний свет
Высота центра луча	на 5 см ниже центра фары	по центру фары
Угол рассеивания	15° вверх, 45° вниз	не более 3° от центра

Важно: даже при корректной установке часть LED-ламп вызывает блики из-за неидеальной геометрии чипов. Для проверки в темное время суток поставьте автомобиль перед вертикальной стеной – рассеянные световые пятна выше cut-off линии указывают на необходимость замены модели ламп.

Проблемы с перегревом при установке мощных ламп и их решение

Установка ламп повышенной мощности (свыше 55-60W) в линзованные фары ВАЗ-21099 провоцирует критический перегрев. Пластиковый корпус и отражатель деформируются от температуры, что приводит к помутнению линз, оплавлению разъемов и потере герметичности. Особенно опасны ксеноновые и LED-лампы без штатного охлаждения в закрытой оптике.

Перегрев ускоряет выгорание зеркального покрытия отражателя, вызывает короткие замыкания в проводке и преждевременный выход ламп из строя. Стандартная система электропитания автомобиля также перегружается – плавятся клеммы, окисляются контакты.

Эффективные методы решения

Организация принудительного охлаждения:

• Установка вентиляторов (кулеров) на тыльной стороне фар через термостойкие прокладки. Оптимально использовать 12V DC-вентиляторы диаметром 80-120 мм с направленным обдувом.
• Монтаж вентиляционных трубок или дефлекторов, отводящих горячий воздух от фар в подкапотное пространство.

Модернизация электросистемы:

1. Подключение ламп через реле и усиленные провода сечением 1.5-2.5 мм² для снижения нагрузки на штатную проводку.
2. Использование керамических патронов вместо пластиковых.
3. Нанесение термостойкой смазки на контакты разъемов (например, Molykote 111).

Замена компонентов:

Проблемный элемент	Решение
Штатные лампы H4 55/60W	Светодиодные аналоги с пассивным радиатором (например, Philips Ultinon или Osram LEDriving)
Обычные термопрокладки	Термостойкие силиконовые уплотнители (до +300°C)
Пластиковые заглушки	Металлические вентилируемые заглушки с жалюзи

Важно: При установке вентиляторов избегайте сверления корпуса фар – крепите элементы на термоклей или кронштейны к кузову. Регулярно очищайте вентиляционные пути от грязи.

Герметизация стыков фары для защиты от влаги и конденсата

После установки линзованной оптики на ВАЗ-21099 критически важно обеспечить герметичность соединений корпуса фары с кузовом автомобиля. Неплотные стыки становятся основной причиной проникновения воды, дорожной грязи и образования конденсата внутри блоков, что приводит к запотеванию стекол, коррозии отражателей и сокращению срока службы дорогостоящих компонентов.

Особое внимание уделите зоне прилегания фары к кузову по верхнему и нижнему периметру, а также стыкам с крыльями и передним буфером. Используйте для герметизации специализированные автомобильные составы, устойчивые к перепадам температур, вибрациям и агрессивным средам.

Технология обработки и материалы

Перед нанесением герметика обязательно выполните:

• Обезжиривание поверхностей спиртовым раствором или антисиликоном
• Просушку стыков компрессором или чистой ветошью
• Защиту лакокрасочного покрытия малярным скотчем

Рекомендованные типы герметиков:

1. Силиконовые термостойкие (например, ABRO 3-Temp)
2. Полиуретановые (SikaTack Drive, Terostat)
3. Бутилкаучуковые ленты для скрытых полостей

Тип герметика	Срок полимеризации	Особенности нанесения
Силиконовый	12-24 часа	Требует гладкой поверхности
Полиуретановый	6-8 часов	Устойчив к деформациям
Бутиловая лента	Мгновенно	Не подходит для видимых швов

Наносите состав непрерывной полосой толщиной 4-6 мм, используя монтажный пистолет. Особенно тщательно обрабатывайте угловые соединения и зоны крепления регулировочных винтов. После монтажа фары удалите излишки материала до полного застывания резиновым шпателем.

Обязательно проверьте герметичность через сутки после установки: направьте струю воды из шланга под давлением на стыки в течение 3-5 минут. Отсутствие капель внутри фары подтвердит качество работы. Повторяйте профилактическую обработку швов каждые 2 года или после демонтажа оптики.

Замена уплотнителей при установке линзованных фар

При монтаже линзованных фар на ВАЗ-21099 штатные уплотнители часто не обеспечивают герметичность из-за разницы в геометрии корпусов. Неплотное прилегание приводит к запотеванию стекол, проникновению пыли и влаги внутрь фары, что сокращает срок службы оптики и ухудшает световой поток.

Качественная замена уплотнителей обязательна для защиты дорогостоящих линзованных блоков. Используйте только совместимые уплотнительные элементы, специально разработанные для конкретной модели линз или универсальные комплекты с корректным профилем. Деформация или неполное прилегание резины недопустимы.

Порядок замены и ключевые нюансы

Этапы работы:

1. Демонтируйте старые уплотнители, очистите посадочные канавки на кузове и корпусе фары от грязи и остатков резины
2. Обезжирьте поверхности спиртовым раствором для улучшения адгезии
3. Прогрейте новый уплотнитель феном (не выше 50°C) для повышения эластичности
4. Начинайте монтаж с верхнего угла, последовательно вдавливая резину по периметру без перекосов
5. Проверьте равномерность посадки по всей длине стыка, уделяя внимание углам

Критические моменты:

• Не применяйте силиконовые герметики – они разрушают резину
• Контролируйте натяжение: провисания вызывают зазоры, чрезмерное растяжение – разрывы
• После установки обработайте резину защитным спреем на основе силикона

Тип уплотнителя	Преимущества	Недостатки
Резина EPDM (оригинальные комплекты)	Точное соответствие геометрии, морозостойкость	Высокая стоимость
Универсальный термопластик	Дешевизна, простота монтажа	Риск деформации при нагреве фары

Обязательно проведите тест на герметичность через 24 часа после установки: обильно полейте фары водой из шланга. Появление капель внутри требует переборки узла.

Устранение эффекта запотевания линзы изнутри

Запотевание внутренней поверхности линзованной фары на ВАЗ-21099 возникает из-за проникновения влаги внутрь корпуса через микротрещины, неплотности вентиляционных клапанов или нарушенные уплотнения. Конденсат образуется при перепадах температур, снижая светопропускание и провоцируя коррозию контактов.

Для устранения проблемы требуется комплексная диагностика герметичности блока. Проверьте состояние вентиляционных трубок (сапунов): они должны быть чистыми, без заломов, и плотно зафиксированы в посадочных гнёздах. Убедитесь в целостности резиновых уплотнителей по периметру стекла и задних крышек.

Порядок работ

Подготовка фары:

1. Снимите фару с автомобиля, отсоедините разъёмы питания.
2. Извлеките лампы и демонтируйте задние защитные крышки.
3. Тщательно просушите корпус строительным феном при температуре до 60°C (циклы по 5-7 минут с перерывами).

Герметизация:

• Очистите стык стекла с корпусом от старого герметика обезжиривателем.
• Нанесите термостойкий прозрачный герметик (например, DoneDeal DD6789 или Permatex Clear RTV Silicone).
• Проверьте эластичность уплотнителей крышек – при деформации замените их.

Элемент	Материал для ремонта	Критичность дефекта
Стык стекло/корпус	Автомобильный герметик для фар	Высокая
Вентиляционные трубки	Новые оригинальные сапуны	Средняя
Уплотнение крышек	Ремкомплект уплотнителей	Высокая

Сборка: После полимеризации герметика (24 часа) установите крышки, вкрутите лампы. Перед монтажом на автомобиль поместите внутрь фары силикагелевый осушитель на 10-12 часов для абсорбции остаточной влаги. Регулярно контролируйте состояние вентиляционных каналов при сезонном обслуживании.

Особенности доработки проводки при установке ксенона

Штатная проводка ВАЗ-21099 не рассчитана на высокие пусковые токи ксеноновых ламп (до 25А при включении). Подключение напрямую вызывает перегрев контактов подрулевого переключателя и оплавление разъемов, что приводит к коротким замыканиям и отказу системы освещения.

Обязательная доработка включает установку релейного блока с отдельным питанием от аккумулятора. Это исключает нагрузку на штатные цепи, обеспечивая стабильное напряжение 12В для блоков розжига и предотвращая риски возгорания.

Ключевые этапы модернизации

1. Подбор компонентов:
   • Реле 30-40А (4 контактные) – 2 шт.
   • Медные провода сечением 1.5-2.5 мм² (цветовая маркировка: красный – плюс, черный – минус)
   • Предохранители 15-20А – 2 шт.
   • Клеммы типа «мама» для подключения к штатному разъему фар
2. Схема подключения:
   • Силовой «+»: от аккумулятора → предохранитель → реле (контакт 30)
   • Управление: штатный разъем фары → реле (контакты 85-86)
   • Выход на блок розжига: реле (контакт 87) → ксеноновая лампа
   • «Масса»: блок розжига → кузов (очищенный от краски участок)
3. Особенности монтажа:
   • Запрещена скрутка проводов – только пайка или обжим клемм
   • Изоляция термоусадкой с клеевым слоем
   • Фиксация проводов пластиковыми хомутами вдали от подвижных деталей двигателя

Критические ошибки: подключение без реле, использование проводов сечением менее 1.5 мм², отсутствие предохранителей. Это вызывает срабатывание защиты АКБ, мерцание фар и выход блоков розжига из строя.

Монтаж блока розжига для ксеноновых ламп (где расположить)

Блоки розжига – критически важные компоненты для работы ксеноновых ламп, требующие защищенного и стабильного размещения. Их нельзя монтировать в произвольном месте без учета специфики условий эксплуатации и требований безопасности.

Основная задача – найти позицию, исключающую прямой контакт с водой, грязью, вибрациями двигателя и чрезмерным нагревом от силовых агрегатов или выхлопной системы. Неправильная установка гарантированно сократит срок службы блоков или приведет к их мгновенному выходу из строя.

Рекомендуемые места установки на ВАЗ-21099

Исходя из конструкции автомобиля, оптимальными считаются следующие зоны:

• Защищенные полости передних крыльев: Пространство за колесными арками, под пластиковыми подкрылками (локерами). Требует надежной фиксации пластиковыми хомутами к штатным отверстиям или скобам кузова, обязательной защиты от возможного контакта с тросами или жгутами проводки.
• Верхняя часть моторного щита (перегородка салон/моторный отсек): Участки ближе к боковым краям, вдали от патрубков печки и тормозного цилиндра. Крепление – на двухсторонний термостойкий скотч или пластиковые стяжки через предварительно установленные металлические скобы. Важно избегать зон с высокой температурой.
• Пространство за фарами (со стороны моторного отсека): Удобно для подключения, но требует тщательной оценки рисков. Блок не должен касаться металла кузова (риск вибрации и КЗ), мешать подвижным элементам (амортизатору фары) или пережимать провода. Обязательна защита от брызг и пыли термоусадкой или дополнительным кожухом.

Требования к монтажу и важные предупреждения

1. Защита от влаги: Даже в "сухих" местах обработайте все контакты и разъемы диэлектрической смазкой, а сам блок по возможности поместите в термостойкий пластиковый пыле-влагозащитный кожух или герметичный контейнер.
2. Фиксация: Исключите болтание! Используйте только пластиковые стяжки с металлическим сердечником или кронштейны на винтах (если позволяет место). Вибрация – главный враг электроники.
3. Охлаждение: Обеспечьте воздушный зазор вокруг корпуса блока (минимум 1-2 см). Не закрывайте его теплоизолирующими материалами и не ставьте вплотную к горячим агрегатам.
4. Доступность: Продумайте возможность относительно легкого доступа к блокам для диагностики или замены без необходимости демонтажа крупных узлов автомобиля.
5. Электробезопасность: Трассируйте высоковольтные провода от блоков к лампам вдали от острых кромок, движущихся деталей и топливных магистралей. Фиксируйте их раздельно от другой проводки.

Место	Плюсы	Минусы	Рекомендации
Крылья (за подкрылками)	Хорошая защита от воды/грязи, умеренная температура	Риск повреждения при ДТП или ремонте, сложность доступа	Идеально при аккуратном монтаже и защите кожухом
Верх моторного щита	Легкий доступ, простота монтажа, вентиляция	Риск нагрева от двигателя, видимость проводов	Проверять температуру рукой после прогрева, использовать термоскотч
За фарами	Минимальная длина проводов	Высокий риск вибрации, контакта с влагой, перегрева	Только как крайний вариант с усиленной защитой и изоляцией

Категорически запрещено: Монтировать блоки розжига непосредственно на двигателе или коробке передач, на элементах выхлопной системы, вплотную к радиатору или на незащищенных участках днища/бампера. Игнорирование этих правил гарантирует быстрый отказ оборудования.

Проблемы с ошибками в бортовой системе (для ксенона)

Установка линзованных ксеноновых фар на ВАЗ-21099 часто провоцирует ошибки в бортовой системе автомобиля. Основная причина – несоответствие потребляемой мощности: штатные галогенные лампы используют 55-60W, тогда как ксеноновый блок розжига требует 35-40W на этапе запуска, а в рабочем режиме всего 3-5W.

ЭБУ интерпретирует снижение энергопотребления как перегорание лампы, активируя сигнал "Check" на приборной панели и ложные ошибки вида "Оборванная цепь фары". Без корректной адаптации это приводит к некорректной работе датчиков, сбоям в автоматическом выключении фар и потенциальному отключению ближнего света во время движения.

Методы решения ошибок

Эффективные способы обхода:

• Установка резисторов (обманок) – параллельное подключение нагрузочных резисторов 6-8 Ом/50W, имитирующих потребление галогенной лампы
• Реле CAN-шины – интеллектуальные модули, преобразующие сигналы для совместимости с ЭБУ
• Перепрошивка борткомпьютера – отключение диагностики фар через изменение ПО (требует спецоборудования)

Способ	Надёжность	Сложность
Резисторы	Средняя	★☆☆
CAN-реле	Высокая	★★☆
Перепрошивка	Максимальная	★★★

Критичные риски: Использование дешёвых резисторов вызывает перегрев проводки и оплавление фишек. Непрофессиональная перепрошивка может заблокировать ЭБУ. Обязательна проверка герметичности линз – конденсат внутри фары выводит из строя ксеноновые блоки.

Антибактериальное покрытие линз

Антибактериальное покрытие создаёт на поверхности линзы невидимый слой с ионами серебра или другими активными компонентами, уничтожающими микроорганизмы. Это предотвращает образование плёнки из бактерий и грибков, которая со временем мутнеет и рассеивает свет. Покрытие особенно актуально при эксплуатации в условиях высокой влажности или частых перепадов температур.

Нанесение выполняется после полировки линзы методом напыления в вакуумной камере или вручную жидким составом с последующей ультрафиолетовой сушкой. Толщина слоя не превышает 2-5 микрон, что исключает влияние на светопропускание. Ключевое требование – идеально очищенная и обезжиренная поверхность перед обработкой, иначе покрытие отслоится.

Преимущества технологии

• Долговечность оптики – замедляет процесс помутнения линз на 40-60%
• Автоочистка – разрушает органические загрязнения (мошка, пыльца)
• Повышение безопасности – стабильный световой поток без искажений

Для поддержки эффекта рекомендуется раз в 2 года обновлять защиту. Несовместимо с агрессивной химией – при мойке фар избегайте растворителей и абразивов.

Уход за пластиковыми рассеивателями: полировка и защита

Регулярная полировка пластиковых фар устраняет микроцарапины, желтизну и помутнение, вызванные УФ-излучением, абразивным воздействием песка и химических реагентов. Без своевременного ухода рассеиватель теряет прозрачность, что снижает эффективность освещения на 40-60% и ухудшает внешний вид автомобиля. Особенно критично это для линзованных оптических систем ВАЗ-21099, где чёткость светового пучка напрямую зависит от состояния поверхности.

Защитное покрытие после полировки предотвращает быстрое повторное окисление пластика. Современные составы образуют эластичный барьер, устойчивый к температурным деформациям и мелким механическим повреждениям. При правильном выполнении процедуры эффект сохраняется 12-18 месяцев даже в условиях агрессивной городской среды.

Технология восстановления фар

Этапы полировки:

1. Обезжиривание поверхности спиртовым раствором
2. Шлифовка абразивными пастами (снизу вверх):
   • Грубая обработка: P800-P1200 для глубоких дефектов
   • Финишная коррекция: P2000-P3000 для выравнивания
3. Машинная полировка войлочным кругом с пастой (2500-3000 об/мин)
4. Удаление полировальной пыли микрофиброй

Защитные материалы:

Тип покрытия	Срок службы	Особенности
Синтетический герметик	8-10 месяцев	Требует обновления перед зимой
Керамическое покрытие	до 2 лет	Устойчиво к химическим мойкам
Термостойкий лак	3+ года	Требует профессионального нанесения

Важно: избегайте составов с агрессивными растворителями – они разрушают пластик. Для ежедневного ухода используйте безабразивные шампуни и никогда не протирайте сухие фары – только влажной перьевой щёткой.

Замена линзы при механических повреждениях или помутнении

Повреждения линзы (трещины, сколы, глубокие царапины) или необратимое помутнение пластика существенно снижают эффективность света и требуют обязательной замены элемента. Игнорирование проблемы приводит к ухудшению видимости в темное время суток, создает опасные ситуации на дороге и может вызвать замечания со стороны инспекторов ДПС.

Для работы потребуется приобрести новую линзу, точно соответствующую модели фары ВАЗ-21099, а также подготовить базовый набор инструментов. Крайне важно выбирать качественные линзы от проверенных производителей, так как дешевые аналоги часто имеют неподходящую оптику или быстро мутнеют.

Порядок замены линзы

Выполните следующие шаги для установки новой линзы:

1. Снятие фары: Откройте капот, отсоедините разъем питания фары. Аккуратно выкрутите крепежные болты/гайки и извлеките блок-фару из кузова.
2. Разборка фары: Прогрейте корпус строительным феном (≈100°C) по периметру для размягчения герметика. Аккуратно разделите корпус и рассеиватель при помощи монтажной лопатки.
3. Демонтаж старой линзы: Открутите регулировочные винты, фиксирующие рефлектор с линзой. Извлеките поврежденный оптический элемент из крепежной обоймы.
4. Подготовка и установка: Тщательно очистите посадочное место от остатков герметика и пыли. Установите новую линзу в обойму, зафиксируйте регулировочными винтами.
5. Герметизация и сборка: Нанесите термостойкий герметик (например, HENKEL Teroson) в паз корпуса фары. Соедините корпус с рассеивателем, плотно сожмите до полного прилегания.
6. Монтаж и регулировка: Установите фару на автомобиль, подключите разъем. Обязательно выполните регулировку светового пучка на стенде или ровной площадке.

Необходимый инструмент:

• Набор отверток и гаечных ключей
• Строительный фен
• Монтажная лопатка/нож
• Термостойкий автогерметик
• Чистые салфетки, перчатки

Тип повреждения	Решение
Трещины, сколы	Только замена
Глубокие царапины	Замена (полировка неэффективна)
Внутреннее помутнение	Замена (химическая очистка невозможна)
Желтизна поверхности	Полировка или замена

Модернизация системы охлаждения фары

Перегрев линзованных фар ВАЗ-21099 при длительной работе – критическая проблема, вызывающая помутнение оптики, деградацию отражателя и оплавление поликарбоната. Стандартная пассивная вентиляция через дренажные отверстия не справляется с тепловыделением ксеноновых или мощных светодиодных источников света в тюнинговых сборках.

Эффективное охлаждение требует принудительного воздухообмена. Оптимальное решение – установка компактных вентиляторов (кулеров) 40х40 мм или 50х50 мм на тыльную часть каждого корпуса фары. Монтаж осуществляется через термостойкие силиконовые прокладки для герметизации, с питанием от бортовой сети через реле и отдельный предохранитель.

Ключевые аспекты модернизации

• Выбор вентиляторов: Турбинные (радиальные) кулеры эффективнее осевых при ограниченном пространстве за фарой.
• Управление: Автоматический запуск при включении света через реле или ручной выключатель в салоне.
• Размещение: Направление воздушного потока – выдув горячего воздуха из корпуса наружу.
• Доп. меры: Фрезеровка дополнительных вентиляционных каналов в нижней части корпуса для притока холодного воздуха.

Параметр	Без модернизации	С активным охлаждением
Температура корпуса	До 90°C	45-55°C
Ресурс линз/отражателя	1-2 года	5+ лет
Риск конденсата	Высокий	Минимальный

Важно! Все технологические отверстия после доработки герметизируются автомобильным герметиком для предотвращения попадания пыли и влаги. Регулярная очистка вентиляционных решеток от грязи – обязательное условие сохранения эффективности системы.

Диагностика неисправностей после установки (не горит один режим)

После монтажа линзованных фар на ВАЗ-21099 владельцы иногда сталкиваются с проблемой отсутствия одного из режимов освещения (ближнего или дальнего света) при исправности остальных функций. Такая неисправность требует последовательной проверки цепи конкретного режима, начиная с наиболее вероятных точек отказа.

Исключите банальные причины: визуально осмотрите лампу на предмет перегорания нити в проблемном режиме и проверьте плотность посадки цоколя в блок-фаре. Убедитесь, что перегоревшая лампа (если найдена) соответствует рекомендованной мощности для линзованной оптики – установка слишком мощных ламп перегружает проводку.

Поиск неисправности в электрической цепи

Выполняйте проверку мультиметром в следующем порядке:

1. Питание на фишке лампы: При включенном проблемном режиме измерьте напряжение на контактах разъема фары, соответствующих этому режиму (обычно желтый провод – дальний, белый – ближний). Отсутствие 12V указывает на проблему до фары.
2. Целостность "массы": Проверьте сопротивление между клеммой "-" фишки фары и кузовом авто. Показания близкие к 0 Ом – норма, высокое сопротивление или обрыв – требуется очистка/ремонт точки заземления.
3. Реле и предохранитель: Найдите в монтажном блоке реле и предохранитель, отвечающие за неработающий режим (часто отдельные для ближнего/дальнего). Проверьте предохранитель на целостность, реле – на срабатывание (щелчок) и контакты.
4. Подрулевой переключатель: Разберите кожух рулевой колонки. Проверьте мультиметром в режиме прозвонки, замыкаются ли контакты переключателя при активации проблемного режима света.

Дополнительные моменты для проверки:

• Некорректная распиновка: Сравните распиновку разъема родной фары и линзованной. При несовпадении переподключите провода согласно схеме новой фары.
• Повреждение проводки: Внимательно осмотрите жгут от монтажного блока до фары, особенно в местах перегибов у радиатора или крыла, на предмет перетирания, оплавления.
• Окисление контактов: Зачистите контакты в разъемах (фишка фары, реле, переключатель), колодках предохранителей и точках массы. Используйте WD-40 или аналоги.

Если питание приходит на фишку фары, "масса" исправна, а лампа в нужном режиме не горит – возможен внутренний дефект самой линзованной фары (обрыв дорожки на плате, плохая пайка у клемм). В этом случае потребуется замена или ремонт фары.

Ремонт трещин корпуса линзованной фары своими силами

Трещины на корпусе линзованной фары ВАЗ-21099 требуют немедленного устранения для предотвращения запотевания и попадания влаги внутрь оптики. Качественный ремонт возможен в гаражных условиях при соблюдении технологии работ.

Подготовка поверхности – критически важный этап: тщательно обезжирьте зону вокруг повреждения ацетоном или спиртом, удалите грязь и остатки полиролей. Зашкурьте края трещины наждачной бумагой Р400-Р600 для улучшения адгезии герметика.

Этапы ремонта

При работе с поликарбонатными корпусами используйте специальные ремонтные составы:

1. Прогрейте трещину строительным феном (80-100°C) для снятия внутренних напряжений пластика.
2. Заполните повреждение:
   • Для микротрещин – прозрачный цианакрилатный клей (суперклей)
   • Для расколов длиной 2-5 см – эпоксидная смола с отвердителем
   • Сквозные повреждения – двухкомпонентный полиуретановый герметик
3. Усильте шов стекловолоконной сеткой при сквозных трещинах, утопив её в слой герметика.

Важные нюансы:

Материал	Время полимеризации	Особенности
Цианакрилат	1-3 минуты	Требует аккуратности, быстро схватывается
Эпоксидная смола	12-24 часа	Допускает шлифовку после затвердевания
Полиуретановый состав	6-8 часов	Сохраняет эластичность, устойчив к вибрациям

После застывания состава удалите излишки режущим инструментом, обработайте зону ремонта мелкозернистой наждачкой (Р1000-Р1500) и отполируйте пастой для пластика. Обязательно проверьте герметичность фары перед установкой на автомобиль.

Совместимость линз с разными моделями противотуманных фар

При выборе линзованных модулей для противотуманных фар ВАЗ-21099 критично учитывать конструктивные особенности корпуса конкретной модели ПТФ. Стандартные "противотуманки" заводского образца (типа 2108-3711010) имеют ограниченное внутреннее пространство, что затрудняет установку универсальных линз без глубокой доработки креплений и отражателя.

Оптимальную совместимость демонстрируют специализированные линзованные блоки, разработанные для конкретных серий ПТФ. Например, модули Hella Micro DE или аналоги от Osram идеально интегрируются в корпуса послепродажных фар (как Depo или FK Automotive), где предусмотрены штатные посадочные места под линзы. Для ксеноновых вариантов обязательна проверка глубины корпуса – минимум 70 мм требуется для корректного монтажа.

Ключевые аспекты совместимости

• Тип крепления: L-образные кронштейны универсальных линз часто конфликтуют с ребрами жесткости штатных ПТФ, требуя фрезеровки корпуса.
• Диаметр проектора: Для компактных ПТФ (Ø70-80 мм) подходят линзы H7 малого формата (Ø50 мм), тогда как габаритные корпуса допускают установку модулей Ø70 мм.
• Герметичность: Линзы с силиконовыми уплотнителями (например, от DLAA) обеспечивают лучшую защиту от конденсата в сравнении с резиновыми аналогами.

Модель ПТФ	Рекомендуемые линзы	Требуемая доработка
Штатные (2108-3711010)	Mini H1/H3 (Ø50 мм)	Фрезеровка крепежных площадок + замена стекла
Depo 083-0701	Hella Micro DE, DLAA Mini D2S	Установка переходных колец
FK Automotive 2109	Morimoto Mini H1, Osram Xenarc	Подгонка фиксаторов отражателя

Важно: При комбинировании линз и светодиодных/ксеноновых ламп проверяйте соответствие фокусного расстояния. Несовпадение даже на 2-3 мм вызывает рассеивание луча и засвет встречного потока. Для штатных корпусов предпочтительны билинзовые сборки с независимой регулировкой – они компенсируют ограниченную глубину монтажа.

Установка хромированных или черных декоративных ободков

Декоративные ободки для фар ВАЗ-21099 выполняют как эстетическую, так и практическую функцию: они маскируют технологические зазоры между кузовом и фарами, защищают края оптики от сколов и придают передней части автомобиля завершенный вид. Хромированные варианты создают классический "блестящий" акцент, в то время как черные ободки обеспечивают агрессивный спортивный стиль и визуально уменьшают габариты фар.

Перед монтажом необходимо тщательно очистить посадочные поверхности на кузове и фарах от грязи и остатков старого герметика. Обязательно сверьте геометрию новых ободков со штатными элементами – несоответствие контуров приведет к образованию щелей или перекосу. Для фиксации рекомендуется использовать автомобильный герметик (черный или прозрачный), нанося его тонким непрерывным слоем на тыльную сторону ободка.

Технология установки

1. Демонтируйте фары, отсоединив разъемы питания и открутив крепежные гайки из моторного отсека
2. Снимите штатные пластиковые ободки, аккуратно поддев их отверткой с защищенным лезвием
3. Обезжирьте контактные зоны спиртовым раствором и просушите
4. Нанесите герметик на внутренний паз ободка, избегая излишков у монтажных отверстий
5. Плотно прижмите элемент по периметру, совместив крепежные выступы с отверстиями кузова
6. Установите фары на место, затяните крепления динамометрическим ключом (момент 4-6 Н∙м)

Критические нюансы:

• Хромированные ободки требуют регулярной полировки для сохранения блеска
• Черные матовые версии чувствительны к химическим моющим средствам
• Проверяйте совместимость с линзованной оптикой – некоторые ободки имеют уменьшенный внутренний диаметр

Тип ободка	Совместимость	Срок службы
ABS-пластик с гальваническим хромом	Все штатные и линзованные фары	5+ лет (при защите антикором)
Термостойкая резина с черным покрытием	Только линзованные фары	3-4 года

После установки избегайте мойки автомобиля в течение 24 часов для полной полимеризации герметика. Контролируйте отсутствие перекосов – неравномерный зазор свидетельствует о неправильном монтаже, что может привести к проникновению влаги в блок фары. В случае использования ободков со светодиодной окантовкой подключение проводки выполняйте через предохранитель с обязательной изоляцией контактов термоусадкой.

Тонировка внутренних элементов фары светофильтром

Тонировка внутренних элементов фары ВАЗ-21099 светофильтром (специальной термостойкой пленкой) – популярный способ придать оптике агрессивный, индивидуализированный вид без изменения внешней поверхности стекла. Процесс требует полной разборки фары для доступа к ее внутренним частям: отражателю, корпусу рассеивателя, иногда декоративным маскам. Качественная подготовка поверхности перед наклеиванием пленки (обезжиривание) критически важна для долговечности результата и отсутствия пузырей.

Светофильтр аккуратно наклеивается на выбранные внутренние элементы, чаще всего на отражатель или его верхнюю часть, а также на декоративные вставки вокруг ламп. Используются пленки различных цветов (желтый, синий, красный, черный) и степени прозрачности (от легкого оттенка до плотной тонировки). После наклейки пленка тщательно разглаживается для удаления воздуха, а фара собирается обратно с обязательной герметизацией для защиты от влаги и пыли.

Ключевые аспекты и соображения

Преимущества:

• Эффектный внешний вид: Создает уникальный стиль, особенно в темное время суток при включенных лампах.
• Защита внутренних поверхностей: Пленка предохраняет отражатель от мелких царапин и выгорания.
• "Скрытая" установка: Пленка защищена стеклом фары от внешних воздействий и отслоения.

Недостатки и риски:

• Снижение светового потока: Любая тонировка, особенно плотная или цветная, поглощает часть света фар, ухудшая освещенность дороги.
• Юридические проблемы: Значительное снижение яркости или изменение цвета света фар (особенно в сторону красного/синего) делает автомобиль несоответствующим ПДД и может привести к штрафам.
• Сложность и трудоемкость: Требует полной разборки и последующей качественной герметизации фары.
• Риск перегрева: Некачественная или неправильно наклеенная пленка может отслоиться или оплавиться от высокой температуры лампы.

Важное предупреждение: Применение плотных или цветных светофильтров на основных фарах (ближний/дальний свет) крайне не рекомендуется из-за резкого падения эффективности освещения и нарушения требований безопасности. Чаще этот метод применяется для габаритных огней или повторителей, либо на отражателях противотуманных фар, где требования к светопропусканию ниже.

Характеристика светофильтра	Влияние
Светопропускание (прозрачность)	Чем ниже %, тем хуже освещение
Цвет (желтый, синий, красный)	Меняет цвет луча; красный/синий запрещены для основных фар
Термостойкость	Должна выдерживать >120°C
Толщина и клеевой слой	Влияют на легкость наклейки и риск пузырей

Нанесение декоративной сетки или решетки на фары

Установка декоративной сетки на фары ВАЗ-21099 решает две ключевые задачи: защищает стекло от попадания камней и дорожного мусора, а также придает фронтальной части автомобиля агрессивный спортивный вид. Материалом обычно служит нержавеющая сталь или алюминиевый сплав с мелкоячеистой структурой, не препятствующей световому потоку линзованной оптики.

Монтаж требует демонтажа фар для точной подгонки сетки по контуру отражателя. Крепление осуществляется либо на термостойкий клей по периметру корпуса, либо механическим способом через миниатюрные саморезы с декоративными шайбами. Обязательна проверка отсутствия вибраций и теней в световом пучке после установки.

Этапы работ

1. Подготовка материала: сетка раскраивается по шаблону с запасом 5-7 мм.
2. Обезжиривание поверхности фары спиртовым раствором.
3. Фиксация сетки на корпусе фары выбранным методом.
4. Обрезка излишков материала и обработка кромок.

Критерии выбора сетки

Параметр	Рекомендации
Размер ячейки	3-5 мм (оптимальная светопропускаемость)
Толщина проволоки	0.8-1.2 мм (прочность без утяжеления)
Покрытие	Порошковая краска или анодирование
Цвет	Черный, серый, хром (под дизайн авто)

Важно: Запрещено крепление сетки на внешнее стекло фары – это вызывает перегрев и трещины! При использовании клея выбирайте составы с температурным порогом от +180°C. Регулярно очищайте сетку от грязи мягкой щеткой, чтобы сохранить светоотдачу линз.

Монтаж светодиодной окантовки "ангельские глазки" в линзы

Предварительно демонтируйте фару с автомобиля и аккуратно разделите корпус и стекло, используя строительный фен для размягчения герметика. Очистите посадочные поверхности от остатков уплотнителя и обезжирьте внутреннюю зону линзы в месте установки кольцевой подсветки.

Подберите светодиодные кольца под диаметр проектора – стандартно используются модули 70-80 мм. Проверьте работоспособность цепи перед фиксацией, подключив к источнику 12V через резистор. Убедитесь в отсутствии переломов проводки и равномерности свечения всех сегментов.

Технология установки

Закрепите LED-кольца на тыльной стороне линзы при помощи термостойкого клея или прозрачного силикона, избегая попадания состава на светодиоды. Оптимальное положение – по периметру проектора с отступом 1-2 мм от края. Выведите провода через технологическое отверстие в корпусе фары, герметизируя точку ввода.

Схема подключения:

Питание "+"	→ Через реле к клемме габаритов
Питание "−"	→ На массу кузова
Управление реле	→ К штатной проводке габаритных огней

Важно: Используйте дополнительное реле для исключения перегрузки штатной цепи. Обязательно установите предохранитель номиналом 1-2А в разрыв плюсового провода перед реле.

Особенности сборки:

• При обратной сборке фары нанесите новый слой автомобильного герметика
• Проверьте юстировку светового пучка после установки на автомобиль
• Контролируйте отсутствие запотевания стекла в течение 48 часов

Особенности установки модульных линзованных фар на ВАЗ-21099

Модульные линзованные фары для ВАЗ-21099 требуют тщательной подготовки перед монтажом. Обязательно сверьте комплектацию: помимо самих фар, в набор должны входить кронштейны крепления, разъёмы подключения и регулировочные элементы. Предварительно демонтируйте старые фары, очистите посадочные места от грязи и проверьте целостность электропроводки автомобиля – особенно важна исправность массы кузова.

Установка начинается с фиксации корпуса фары на штатные точки крепления кузова, но часто требуется доработка отверстий или использование переходных пластин из комплекта. После механической фиксации переходят к подключению: модульные фары используют отдельные цепи для ближнего/дальнего света и габаритов, что требует аккуратной коммутации проводов через родные разъёмы или специальные переходники. Крайне важно обеспечить герметичность соединений.

Ключевые нюансы монтажа

После установки выполните обязательные этапы:

1. Регулировка светового пучка с помощью винтов на корпусе фары. Используйте стенд или разметку на стене по ГОСТ Р 51709-2001.
2. Проверка корректности работы всех режимов (ближний, дальний, габариты) и отсутствия ошибок в бортовой сети.
3. Герметизация стыков корпуса фары с кузовом силиконовым герметиком для предотвращения попадания влаги.

Основные сложности, с которыми сталкиваются при установке:

• Необходимость подпиливать элементы кузова или радиаторной решётки для совместимости с крупным корпусом модулей.
• Риск перегрева проводки – при использовании ламп повышенной мощности обязательна установка дополнительных реле.
• Некорректная работа "автоподъёма" фар (если система штатная) из-за изменения веса оптики.

Элемент	Типовая проблема	Решение
Крепёжные отверстия	Несовпадение с кузовными отверстиями	Использование переходных пластин из комплекта, аккуратная рассверловка
Электропроводка	Короткие штатные провода	Установка удлинителей с качественной изоляцией
Гидрокорректор	Отсутствие штатных мест подключения	Ручная регулировка или покупка адаптеров

Финишный этап – контроль отсутствия вибрации фар на неровностях и проверка угла освещения в реальных дорожных условиях. Помните: даже незначительный перекос корпуса критично влияет на безопасность светового потока.

Сравнение биксеноновых линз и фар с раздельными линзами

Биксеноновые линзы используют единый модуль с подвижным экраном или линзой, переключающим свет между ближним и дальним режимом. Это обеспечивает компактность и высокую интенсивность светового потока из одной точки фокусировки.

Фары с раздельными линзами предусматривают отдельные оптические элементы для ближнего и дальнего света. Каждая линза проектируется под конкретный режим работы, исключая механические элементы переключения внутри модуля.

Ключевые отличия

Критерий	Биксеноновые линзы	Раздельные линзы
Конструкция	Один модуль с механизмом переключения режимов	Пара независимых модулей (ближний/дальний)
Световой поток	Максимальная яркость, но с переключением задержкой (~1 сек)	Мгновенное переключение, равномерное распределение
Надежность	Зависит от исправности механизма шторки/линзы	Выше из-за отсутствия подвижных элементов
Установка	Сложнее (требует точной юстировки механизма)	Проще (каждый модуль настраивается отдельно)
Стоимость	Выше (особенно при замене механических компонентов)	Дешевле в обслуживании, но дороже при полной замене

Ключевой выбор для ВАЗ-21099: Биксенон выигрывает в яркости и стиле, но раздельные линзы практичнее для частого использования дальнего света. Для городской эксплуатации предпочтительны би-линзы, для трассы – раздельная оптика.

Правовые нюансы: соответствие тюнинга ГОСТу и ПДД

Любая модификация фар ВАЗ-21099, включая установку линзованной оптики, обязана соответствовать Техническому регламенту Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Это означает, что световые приборы должны иметь сертификат соответствия ЕЭК ООН (правила №№ 112, 113 для фар и ламп), подтверждающий их разрешенные характеристики: цветовой оттенок света (строго белый или селективно-желтый), корректную светотеневую границу, отсутствие слепящего эффекта. Использование несертифицированных линзованных модулей или ламп, не соответствующих типу фары (например, ксенон в штатных рефлекторах), прямо запрещено.

В ПДД (п. 3.1 и 3.6) указано, что эксплуатация ТС запрещена при неисправностях осветительных приборов, включая отклонение режима работы фар от установленных норм. Нарушением считается изменение конструкции без согласования с ГИБДД (ст. 12.5 КоАП РФ), что влечет штраф 500 руб. или лишение права управления до 6-12 месяцев за установку "ксенона" или мощных светодиодов в не предназначенные для них фары. Даже при использовании сертифицированных линзованных блоков их монтаж должен сохранять заводские регулировки света и не создавать угрозы безопасности.

Ключевые требования и последствия нарушений

• Обязательная сертификация: Линзованные фары/оптика должны иметь маркировку "Е22" (знак официального утверждения) и номер соответствующего правила ЕЭК ООН.
• Соответствие типу лампы: В линзованный модуль можно устанавливать только лампы, указанные в его сертификате (галоген/H1/H7, LED или HID – строго для специализированных линз).
• Корректная установка: Фары обязаны быть правильно отрегулированы (горизонтально и вертикально) согласно ГОСТ Р 51709-2001.

Проверка законности тюнинга: При остановке инспектор может сверить маркировку на фаре с данными в сертификате (который водитель должен иметь при себе) и провести визуальный осмотр (цвет света, наличие автокорректора/омывателя для ксенона свыше 2000 люмен). Технический надзор при прохождении ТО контролирует соответствие фар нормам светораспределения и отсутствие изменений, влияющих на безопасность.

Нарушение	Статья КоАП РФ	Наказание
Установка несертифицированных фар	12.5 ч.1	Штраф 500 руб.
Ксенон/сверхяркие LED в штатные фары	12.5 ч.3	Лишение ВУ на 6-12 мес.
Несогласованное изменение конструкции	12.5 ч.1	Штраф 500 руб.*

*Требует устранения и последующего согласования в ГИБДД.

Подготовка автомобиля к техосмотру после тюнинга оптики

После установки линзованных фар на ВАЗ-21099 критически важно убедиться в полном соответствии модификаций действующим техническим регламентам. Основное внимание уделяется параметрам светового пучка и юридической легализации изменений. Без корректной настройки и документального оформления пройти техосмотр будет невозможно.

Проверьте правильность установки блока линз относительно отражателя и отсутствие вибраций корпуса. Любые зазоры или перекосы приведут к отклонению светового потока от норм ГОСТ Р 51709-2001. Особое внимание уделите герметизации стыков – конденсат внутри фары является основанием для отказа.

Ключевые этапы проверки

Обязательно выполните следующие действия перед визитом в сертифицированный центр техосмотра:

• Регулировка светотеневой границы на стенде согласно ГОСТ с использованием калибровочных меток
• Проверка работы корректора фар во всех положениях (ручного или автоматического)
• Контроль соответствия маркировки фар: наличие знака Е22 и кода страны одобрения

Для документального сопровождения подготовьте:

1. Сертификат соответствия на линзованные фары
2. Акт установки от лицензированной СТО (при изменении конструкции)
3. Заключение предварительной технической экспертизы (если требовалось)

Параметр	Требование
Цветовая температура	Не выше 5000К (белый/желтый)
Угол освещения	Горизонтальный: 80°±5°, Вертикальный: 45°±5°
Сила света	Ближний свет: 800-1200 кд, Дальний: 15000 кд min

Важно! При использовании ксенона убедитесь в наличии омывателя фар и автоматического корректора – без этих систем эксплуатация газоразрядных ламп запрещена. Для светодиодных ламп требуется маркировка LED на фаре и соответствие заводским характеристикам.

Как избежать штрафов при эксплуатации линзованных фар

Главный риск при использовании линзованной оптики – нарушение ПДД из-за неправильной настройки или несоответствия световых параметров. Инспекторы ГИБДД особо строго проверяют корректность светового пучка и отсутствие ослепления встречных водителей.

Чтобы исключить претензии, убедитесь, что модернизированные фары на ВАЗ-21099 имеют сертификат соответствия и маркировку ECE (код R113 или R112). Обязательно проверьте цветовую температуру ламп: допустим только белый или теплый белый свет без синих оттенков.

Ключевые требования для законной эксплуатации

Соблюдайте следующие правила при установке и использовании линз:

1. Регулировка угла наклона – настройте световой пучок по ГОСТ Р 51709-2001 на стенде. Верхняя граница ближнего света должна проходить ниже горизонтальной оси на 10 см при замере с расстояния 10 м.
2. Обязательный корректор – установите ручной или автоматический регулятор угла наклона фар для коррекции нагрузки в салоне и багажнике.
3. Запрет тонировки – не используйте цветные пленки или лаки. Светопропускание рассеивателя должно быть не менее 80% по техническому регламенту ТР ТС 018/2011.
4. Чистота оптики – регулярно мойте фары. Грязь и трещины изменяют светораспределение, что трактуется как неисправность (п. 3.3 ПДД).

Избегайте ксеноновых ламп в галогенную оптику – это прямое нарушение п. 3.1 Основных положений ПДД. Для ксенона требуются специальные линзы с маркировкой DR или DCR, омыватель и автокорректор.

Нарушение	Статья КоАП	Наказание
Слепящий свет	12.20	Штраф 500 ₽
Цвет огней не по ГОСТу	12.5 ч.3	Лишение прав 6-12 мес.
Отсутствие корректора	12.5 ч.1	Предупреждение или штраф 500 ₽

Типичные ошибки при монтаже и настройке линзованной оптики

Неправильная подготовка посадочного места – частая проблема. Грязь, остатки старого герметика или деформации кузова приводят к перекосу фары и нарушению геометрии светового пучка. Недостаточная очистка поверхности также ухудшает герметизацию соединения.

Ошибки при подключении электрооборудования критичны для линзованных фар. Перепутанная полярность, отсутствие предохранителей в цепи или неверное подсоединение блока розжига (для ксенона) вызывают короткие замыкания и выход дорогостоящих компонентов из строя.

Распространенные недочеты

Ошибка	Результат
Неправильная фиксация линзы	Вибрация, смещение оптического центра, блики
Игнорирование регулировочных винтов	Ослепление встречных водителей, "слепые" зоны
Негерметизация стыков	Конденсат на линзах, окисление контактов
Установка без корректора	Некорректная адаптация под нагрузку

Регулировка "на глаз" вместо использования оптического стенда – грубое нарушение. Без профессионального оборудования невозможно выдержать углы освещения по ГОСТу, что делает эксплуатацию незаконной и опасной.

Пренебрежение тестовым включением до полной сборки мешает вовремя обнаружить проблемы: неравномерность светотеневой границы, мерцание или цветовые отклонения (особенно в биксеноновых модулях).

Стоимость комплектующих для тюнинга

Центральная статья расходов – линзованные оптические модули. Базовые билинзы китайского производства стартуют от 2500 рублей за пару, тогда как японские комплекты Koito или Stanley обойдутся в 6000-9000 рублей. Качество линз напрямую влияет на светораспределение и ресурс.

Дополнительные обязательные компоненты включают комплекты креплений (от 500 руб.), термостойкий герметик (300-500 руб.), переходники для ламп (400-700 руб.) и расходники – маски, заглушки, хомуты. При замене отражателей добавьте 1500-3000 рублей в зависимости от состояния штатных.

Дополнительные инвестиции

Для профессионального результата потребуется:

• Ксеноновые лампы: 2500-5000 руб. (пары H1/H7)
• Блоки розжига: 2000-4500 руб. (Slime/Philips)
• Оригинальные уплотнители фар: 800-1200 руб.

Компонент	Ценовой диапазон (руб.)
Линзы (базовые)	2 500 – 4 000
Линзы (премиум)	6 000 – 9 000
Крепежные наборы	500 – 1 200
Лампы + блоки	4 500 – 9 500
Итого (без работы)	8 000 – 19 000

Итоговая сумма варьируется от 8 000 до 19 000 рублей при самостоятельной установке. Использование б/у компонентов сократит бюджет на 30%, но повысит риски дефектов.

Фотоотчеты владельцев ВАЗ-21099 с линзованными фарами

Владельцы ВАЗ-21099 активно делятся фотографиями своих автомобилей после установки линзованных фар, демонстрируя различные варианты тюнинга. Такие фотоотчеты служат ценным источником вдохновения и практической информации для тех, кто планирует модернизацию.

На специализированных форумах (например, Drive2.ru или ВАЗ Клуб) можно найти детальные отчеты с этапами установки, сравнением свечения "до/после", а также оценкой совместимости с разными моделями линз. Пользователи часто указывают конкретные модели фар (например, Depo, Osram) и нюансы подключения.

Популярные платформы для фотоотчетов

• Drive2.ru – разделы по марке "ВАЗ" с тегами "тюнинг фар"
• Тематические группы VK ("Тюнинг ВАЗ 2108-2115") – живые обсуждения и галереи
• Форум "Лада.Онлайн" – технические отчеты с комментариями мастеров

Тип линз	Особенности в отчетах	Частота упоминаний
Биксенон	Акцент на корректной работе ближнего/дальнего света	★★★★★
Монохромные	Фото светотеневой границы и цветовой температуры	★★★☆☆

Ключевые аспекты в отчетах: качество сборки корпуса фары, необходимость доработки креплений, видимость в дождь. Многие подчеркивают важность профессиональной регулировки – неверная настройка сводит на нет преимущества линз.

Плюсы и минусы тюнинга: реальные отзывы пользователей

Владельцы ВАЗ-21099, установившие линзованные фары, единодушно отмечают радикальное улучшение освещения дороги. Яркий, сфокусированный луч с четкой светотеневой границей позволяет уверенно двигаться ночью даже по неосвещенным трассам, не ослепляя встречных водителей. Многие подчеркивают, что это не просто косметический апгрейд, а критически важное обновление для безопасности.

Однако часть пользователей столкнулась с трудностями: некачественные комплекты от неизвестных производителей дают блики или неравномерную засветку. Сложность самостоятельной установки и необходимость точной регулировки часто требуют обращения к профессионалам, что увеличивает общую стоимость проекта. Отдельные жалобы касаются проблем с креплением штатного пластикового кожуха после монтажа линз.

Ключевые аргументы из отзывов

Преимущества	Недостатки
"Дальность света выросла в 2 раза, дорога видна как днем" "Перестал слепить встречных – свет идеально ограничен по верхней границе" "Корпус линз не желтеет, в отличие от штатных фар"	"Пришлось резать задние крышки фар для монтажа – без опыта легко испортить" "Дешевые линзы из силумина быстро покрылись окислом" "Регулировка занимает 3-4 часа – малейший перекос вызывает блики"

Важный нюанс: 80% негативных отзывов связаны с ошибками при выборе комплектующих или монтаже. Пользователи, купившие сертифицированные E-маркировкой линзы (например, Hella или Osram) и доверившие установку автоэлектрикам, отмечают исключительно положительный опыт даже спустя 2-3 года эксплуатации.

Список источников

Для подготовки материала о линзованных фарах на ВАЗ-21099 использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось современным решениям и особенностям монтажа.

Ниже перечислены ключевые источники, содержащие информацию о конструктивных нюансах, выборе комплектующих и юридических аспектах тюнинга оптики. Данные верифицированы на соответствие актуальным стандартам.

• Технические форумы Lada: Обсуждения установки линзованных модулей, сравнение брендов (Hella, Bosch, отечественные производители), проблемы согласования с ГОСТ Р 51709-2001
• Журнал "За рулём": Спецвыпуск "Тюнинг отечественных автомобилей" (раздел "Оптика и освещение"), экспертные оценки светотехнических характеристик
• Практическое руководство "Электрооборудование ВАЗ-2108–21099": Глава "Модернизация системы освещения", требования к проводке при установке ксенона
• Официальные каталоги производителей: CTF-Light, "Светосила+", Lighting Project (технические спецификации линз Bi-LED и H4)
• ГОСТ Р 41.112-2005 (Правила ЕЭК ООН №112): Нормативы распределения светового пучка и ограничения слепящего эффекта
• Видеоинструкции от тюнинг-ателье: Алгоритм регулировки фар после установки линз, методика герметизации корпусов

Видео: тюнинг фары ваз 2109/08/99


• Владельцы Mitsubishi Pajero Sport о новом поколении - впечатления и мнения

• Секреты долгой службы вашего автомобиля - советы мастеров

• УАЗ «Патриот» с автоматом - плюсы и минусы
