Тюнинг коробки передач ВАЗ-2109 - улучшения и секреты

Статья обновлена: 18.08.2025

ВАЗ-2109 "Спутник" занял особое место в истории отечественного автопрома, став символом доступного хэтчбека для миллионов автовладельцев.

Механическая коробка передач этой модели, несмотря на простоту конструкции, десятилетиями остаётся объектом пристального внимания как в контексте ремонта, так и в сфере тюнинга.

Знание особенностей устройства трансмиссии "девятки" и грамотная её модернизация открывают путь к повышению надёжности и улучшению динамических характеристик автомобиля.

Характеристики стандартной КПП: передаточные числа

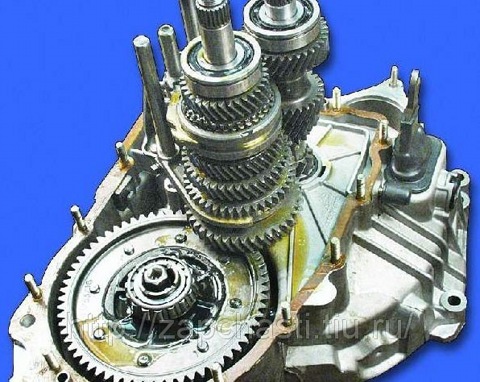

Коробка передач ВАЗ-2109 (модель 2108) использует механическую 5-ступенчатую схему с передним приводом. Её передаточные числа рассчитаны на баланс между динамикой разгона и топливной экономичностью в штатных условиях эксплуатации. Основные характеристики заложены конструктивно под 1.5-литровый карбюраторный двигатель.

Конкретные значения передаточных чисел существенно влияют на разгонные показатели, максимальную скорость и нагрузку на двигатель. Ниже приведены заводские параметры для стандартной коробки передач ВАЗ-2109:

Передача	Передаточное число
1-я передача	3.636
2-я передача	2.000
3-я передача	1.360
4-я передача	0.941
5-я передача	0.784
Задний ход	3.500
Главная пара (редуктор)	3.900

Ключевые особенности данного распределения:

• Короткая первая передача (3.636) – обеспечивает уверенный старт с места и трогание под нагрузкой.
• Удлинённые высшие передачи – 5-я (0.784) снижает обороты двигателя на трассе для экономии топлива.
• Баланс 3-й и 4-й передач (1.360 / 0.941) – оптимизирован для городского режима движения.

Главная пара с передаточным числом 3.900 является компромиссным решением между динамикой и максимальной скоростью. Такая конфигурация обеспечивает стабильную работу штатного двигателя в диапазоне 3000-5000 об/мин.

Диагностика люфтов рычага переключения передач

Люфты рычага переключения передач на ВАЗ-2109 проявляются как излишняя свобода хода рукоятки КПП в горизонтальной и вертикальной плоскостях, сопровождающаяся нечётким включением ступеней или посторонними стуками. Основные причины включают износ пластиковых втулок шарнира рычага, деформацию или разрушение резинового подпятника кулисы, ослабление креплений тяг или повреждение сферической шайбы под рычагом.

Для точной диагностики зафиксируйте автомобиль на стояночном тормозе, запустите двигатель (или выжмите сцепление при заглушенном моторе). Возьмитесь за рукоятку КПП и последовательно проверьте люфты: покачивайте её влево-вправо параллельно оси передних колёс (поперечный люфт), затем вперёд-назад вдоль продольной оси автомобиля (продольный люфт). Отдельно оцените свободный ход при покачивании по диагонали и вращении вокруг оси.

Ключевые узлы для контроля

1. Шарнир рычага: износ втулок определяется по стуку и "вакуумному" ходу рукоятки при поперечном люфте.
2. Резиновый подпятник кулисы: разрушение вызывает продольный люфт с характерным глухим стуком.
3. Крепление реактивной тяги: ослабление гаек на кронштейнах под капотом провоцирует комплексный люфт.
4. Сферическая шайба под рычагом: деформация ведёт к заеданию и увеличению усилия переключения.

Тип люфта	Критическое значение	Ответственный узел
Поперечный	>10 мм	Втулки шарнира, реактивная тяга
Продольный	>8 мм	Подпятник кулисы, шайба рычага
Осевой (вращение)	Любое ощутимое вращение	Износ сферы рычага

При замене изношенных деталей обязательно используйте ремонтные комплекты с полиуретановыми втулками и усиленными подпятниками – это не только устранит люфты, но и повысит чёткость переключений. После ремонта повторно проверьте ход рычага на заведённом двигателе: корректная работа исключает самопроизвольное выключение передач и посторонние шумы.

Регулировка кулисы для точного включения передач

Точная регулировка кулисы (рычага переключения передач) критически важна для чёткого, быстрого и безошибочного переключения скоростей на ВАЗ-2109. Некорректная настройка приводит к хрусту, затруднённому включению (особенно задней передачи), неполному вхождению в зацепление шестерён и повышенному износу синхронизаторов.

Основная цель регулировки – добиться правильного положения штока КПП относительно рычага селектора в нейтрали и во время выбора каждой передачи. Для работы потребуется набор ключей (чаще всего на 13), плоская отвёртка, пассатижи и смотровая яма/эстакада.

Процесс регулировки

Подготовка: Зафиксируйте автомобиль на ручнике и противооткатных упорах. Обеспечьте свободный доступ к кулисе снизу (сняв защитный резиновый пыльник) и в салоне.

1. Установка нейтрали:
   • В салоне переведите рычаг КПП в строго вертикальное нейтральное положение (перпендикулярно полу).
   • Под автомобилем проверьте положение штока КПП – его продольный паз должен быть точно по центру.
2. Ослабление крепежа: С помощью ключа на 13 ослабьте контргайку и гайку крепления сферической тяги кулисы к кронштейну на кузове.
3. Корректировка положения тяги:
   • Слегка вращайте саму тягу (резьбовое соединение), изменяя её длину.
   • Добивайтесь совпадения оси пальца тяги с центром паза штока КПП при вертикальном рычаге.
   • Проверяйте: при покачивании рычага в нейтрали вперёд-назад люфт должен быть минимальным и симметричным.
4. Фиксация и проверка:
   • Надёжно затяните гайку крепления тяги и контргайку, удерживая тягу от проворачивания.
   • Последовательно включите все передачи (особенно 1, 2, 5 и заднюю), проверяя чёткость, лёгкость хода и отсутствие посторонних звуков.
   • Убедитесь, что рычаг самопроизвольно не выходит из включённого положения.

Последствия неправильной регулировки:

Симптом	Причина
Затруднённое включение 1/2 передачи	Тяга слишком длинная
Проблемы с 5/задней передачей	Тяга слишком короткая
Хруст синхронизаторов	Неполное включение из-за смещения
Самовыключение передачи	Некорректный ход штока

Важно: После регулировки замените изношенный пластиковый втулки штока и сферический наконечник тяги, если присутствует чрезмерный люфт – они не регулируются, только меняются. Точная настройка существенно улучшает управляемость и продлевает ресурс коробки передач.

Замена пластиковых втулок кулисы на полиуретановые

Пластиковые втулки кулисы КПП ВАЗ-2109 со временем деформируются и разрушаются из-за нагрузок и температурных перепадов, приводя к разбросу передач, нечёткому включению и вибрациям рычага. Полиуретановые аналоги устраняют эти проблемы благодаря повышенной износостойкости, стабильности геометрии и демпфирующим свойствам.

Для замены потребуется снять рычаг переключения передач, извлечь корпус кулисы из подкапотного пространства и демонтировать старые втулки. Новые полиуретановые комплекты обеспечивают плотную посадку без люфтов за счёт точного соответствия заводским размерам и эластичной структуры материала.

Этапы установки

1. Поддомкратить авто, снять защиту двигателя.
2. Открутить крепление кулисы в моторном отсеке (3 болта).
3. Вывести кулису в салон через технологическое отверстие.
4. Выпрессовать старые пластиковые втулки из посадочных гнёзд.
5. Обезжирить поверхности, нанести силиконовую смазку.
6. Вручную запрессовать полиуретановые втулки до упора.
7. Собрать узел в обратном порядке.

Эффект после замены:

• Ход рычага сокращается на 15-20%
• Исчезает вибрация на высоких оборотах
• Чётко ощущается включение каждой передачи
• Срок службы увеличивается в 3-4 раза

Параметр	Пластик	Полиуретан
Ресурс	20-40 тыс. км	80-150 тыс. км
Рабочая температура	до +90°C	до +140°C
Устойчивость к ГСМ	средняя	высокая

Для максимального эффекта рекомендуется одновременно заменить втулки штока выбора передач и сальник кулисы. При правильном монтаже полиуретан не требует обслуживания весь срок эксплуатации.

Установка короткоходного модуля переключения

Короткоходный модуль (КХМ) сокращает ход рычага КПП на 30-50% за счёт изменения геометрии тяг. Это ускоряет переключения и повышает чёткость включения передач. Основные компоненты включают перепроектированный рычаг, модернизированные тяги и усиленные втулки, снижающие люфты.

Главные преимущества – спортивный отклик и снижение утомляемости при активной езде. Для ВАЗ-2109 рекомендуются модули с регулировкой высоты рычага и антикоррозийным покрытием. Требуется точная калибровка после монтажа для исключения заеданий.

Порядок установки

1. Снимите штатный воздушный фильтр и защитный кожух рычага КПП
2. Отсоедините заводские тяги от кулисы и кронштейна кузова
3. Демонтируйте резиновую опору рычага, очистите посадочную зону
4. Установите новый кронштейн КХМ, затяните крепления моментом 45-50 Нм
5. Соберите тяги по схеме производителя с обязательной смазкой шарниров
6. Отрегулируйте длину тяг для нейтрального положения рычага

Важно: проверьте отсутствие контакта тяг с элементами кузова на всех передачах. После пробега 500 км повторно подтяните соединения и произведите финальную регулировку хода. Использование полиуретановых втулок вместо резиновых усилит точность переключений.

Переделка штатного заднего подрамника КПП

Основной задачей переделки штатного подрамника является повышение жёсткости крепления коробки передач и устранение характерных люфтов, возникающих при эксплуатации. Модернизация предотвращает смещение силового агрегата под нагрузкой, снижает вибрации и продлевает срок службы деталей трансмиссии.

Процесс начинается с демонтажа заводского подрамника и тщательной дефектовки конструкции. Особое внимание уделяется зонам крепления к кузову и кронштейнам двигателя, где часто образуются трещины или коррозионные повреждения, требующие усиления.

Ключевые этапы доработки

• Усиление сварных швов – проварка всех штатных соединений с добавлением косынок в критичных местах
• Установка распорок – интеграция поперечных балок между лонжеронами подрамника для увеличения крутильной жёсткости
• Замена резинометаллических опор – монтаж полиуретановых сайлент-блоков повышенной плотности для минимизации колебаний

Обязательным этапом является корректировка геометрии конструкции после сварки на контрольном стенде. Это гарантирует совпадение монтажных отверстий с заводскими точками крепления на кузове и КПП, исключая перекосы.

Параметр	Стандарт	После тюнинга
Жёсткость на кручение	100%	180-220%
Ресурс опор КПП	50-70 тыс.км	120+ тыс.км
Амплитуда вибраций	высокая	минимальная

Финишная обработка включает пескоструйную очистку и нанесение антикоррозийного покрытия. Установка модернизированного подрамника требует контроля момента затяжки крепежей (85-95 Нм) и последующей проверки углов установки двигателя.

Усиление креплений коробки передач

Штатные кронштейны крепления КПП на ВАЗ-2109 склонны к деформации под нагрузкой, особенно при форсированном двигателе или агрессивной езде. Проседание или смещение коробки вызывает перекос кулисы, вибрации и затрудненное включение передач.

Для предотвращения люфтов и сохранения точности работы механизма переключения необходимо усилить точки фиксации. Ключевые зоны модернизации – крепление задней опоры к кузову и соединение коробки с подрамником.

Методы усиления

Дублирующие пластины: Установка стальных накладок толщиной 3-5 мм на штатные кронштейны кузова в зоне задней опоры. Пластины фиксируются через заводные отверстия сваркой или болтами, распределяя нагрузку на большую площадь.

Замена опор:

• Полиуретановые втулки вместо резиновых гасят вибрации без проседания
• Сквозные стальные втулки с подшипниками для жесткой фиксации
• Усиленные кронштейны с косынками для задней опоры

Модернизация подрамника: Приварка дополнительных ребер жесткости к штатному подрамнику в местах крепления КПП. Альтернатива – установка спортивного подрамника с усиленными посадочными площадками.

Материал	Толщина (мм)	Способ крепления
Сталь 09Г2С	4-5	Сварка
Алюминиевый сплав	6-8	Болты М10

Контроль после установки: Обязательна проверка соосности валов КПП и двигателя. Перекос свыше 1° требует коррекции прокладками под опоры. Тест-драйв выявляет остаточные вибрации.

Повышенное передаточное число главной пары

Установка главной пары с увеличенным передаточным числом (например, 4.1-4.5 вместо штатных 3.7-3.9) сокращает расстояние между шестернями дифференциала. Это приводит к росту крутящего момента на ведущих колёсах при неизменной мощности двигателя.

Изменение характеристики разгона достигается за счёт пропорционального увеличения тяги на всех передачах. При этом максимальная скорость автомобиля снижается, а обороты двигателя на трассе возрастают, что требует тщательного подбора параметров под конкретные задачи.

Эффекты и особенности применения

Ключевые преимущества решения:

• Резкий рост динамики разгона (особенно на 1-3 передачах)
• Улучшение эластичности двигателя в городском цикле
• Снижение нагрузки на сцепление при старте
• Оптимизация работы маломощных двигателей (1.1-1.3 л)

Технические нюансы:

1. Необходимость синхронной замены шестерни полуоси
2. Усиление вибраций на высоких оборотах (свыше 4000 об/мин)
3. Рост расхода топлива при скоростной езде
4. Требуется калибровка спидометра

Передаточное число	Обороты при 100 км/ч (5 передача)	Применение
3.9 (штат)	2900 об/мин	Универсальный режим
4.1	3100 об/мин	Городской драйв
4.3	3300 об/мин	Спортивное использование
4.5	3500 об/мин	Трек/автокросс

Для компенсации потери максимальной скорости рекомендуется форсирование двигателя или установка короткоходной КПП. При выборе значения учитывают мощность мотора: для 1.5 л оптимальны 4.1-4.3, для моторов 1.6-1.8 л – 3.9-4.1.

Замена синхронизаторов на усиленные версии

Стандартные синхронизаторы ВАЗ-2109 подвержены ускоренному износу при агрессивной езде или повышенных нагрузках, что проявляется хрустом при переключении, затруднённым включением передач и преждевременным выходом из строя. Усиленные аналоги из высоколегированных сталей с улучшенными фрикционными накладками кардинально повышают ресурс узла и устойчивость к перегреву.

Ключевым преимуществом усиленных синхронизаторов является применение термообработанных латунных или бронзовых колец с многоступенчатыми конусами, обеспечивающих плавную синхронизацию скоростей валов даже при резких переключениях под нагрузкой. Дополнительно модернизируется форма стопорных элементов и зубьев муфты для снижения ударных нагрузок.

Порядок замены и особенности

1. Демонтаж КПП: Снятие коробки с автомобиля, слив масла и разборка картера.
2. Дефектовка валов: Проверка вторичного и промежуточного валов на биение, износ шлицев и посадочных мест под подшипники.
3. Замена комплекта синхронизаторов:
   • Установка усиленных синхронизаторов 3-4 передач (наиболее нагруженных)
   • Обязательная замена стопорных колец и пружинных сухарей
   • Притирка конусов синхронизаторов абразивной пастой
4. Сборка и регулировка: Контроль осевых зазоров валов, подбор распорных шайб, заполнение спецмаслом (например, SAE 75W-90 GL-4).

Параметр	Стандарт	Усиленный вариант
Материал кольца	Латунь марки ЛС59	Бронза БрАЖ9-4/латунь с термоупрочнением
Толщина фрикционного слоя	1.2–1.5 мм	До 2.0 мм с кевларовым наполнением
Ресурс при тюнинге	40–60 тыс. км	100–150 тыс. км

Важно: При установке требуется шлифовка торцев зубьев муфт включения для устранения заусенцев. Игнорирование этого этапа приводит к заклиниванию даже новых синхронизаторов. Для 1-2 передач допустимо оставить заводские детали при умеренном тюнинге.

Установка подшипника качения на штоке выбора передач ВАЗ-2109

Замена штатного пластикового вкладыша штока выбора передач на подшипник качения устраняет люфты рычага КПП и повышает чёткость переключения. Процедура требует механической обработки штока и подбора подходящего подшипника для обеспечения свободного вращения без заклинивания.

Необходимо использовать шариковый подшипник закрытого типа с внутренним диаметром 8 мм (например, № 80018) и высотой 7-8 мм. Дополнительно потребуется токарная проточка штока под установку подшипника и изготовление фиксирующей втулки с внутренней резьбой М8.

Порядок выполнения работ

1. Снимите рычаг переключения передач в салоне, открутив крепёжную гайку под чехлом.
2. Демонтируйте шток выбора передач из КПП, выбив стопорный штифт через отверстие в картере коробки.
3. Зажмите шток в токарном станке и проточите участок под подшипник:
   • Диаметр проточки: Ø8 мм (-0.01 мм)
   • Длина участка: 7-8 мм
   • Сформируйте канавку под стопорное кольцо со стороны картера
4. Напрессуйте подшипник на подготовленный участок штока до упора в буртик.
5. Установите стопорное кольцо в канавку для предотвращения смещения подшипника.
6. Наденьте на шток фиксирующую втулку и закрепите её через резьбовое отверстие в картере КПП штатным болтом М8.
7. Соберите узел в обратной последовательности, смазав подшипник консистентной смазкой.

Параметр	Штатный вкладыш	Подшипник качения
Люфт рычага	5-8 мм	0.2-0.5 мм
Ресурс узла	40-60 тыс. км	свыше 150 тыс. км
Усилие переключения	Неравномерное	Плавное по всей амплитуде

Важно: после установки проверьте свободный ход штока в картере – подшипник не должен создавать радиального напряжения. При заедании необходима корректировка глубины проточки или замена втулки на более тонкостенную. Толщина стенки фиксирующей втулки подбирается экспериментально для каждого экземпляра КПП.

Модификация фиксаторов штоков для жесткости

Стандартные фиксаторы штоков КПП ВАЗ-2109 изготавливаются из мягких сплавов и быстро деформируются под нагрузкой, что приводит к неточному включению передач и увеличению люфтов. Особенно критично это проявляется при агрессивной езде или установке спортивного сцепления, когда ударные нагрузки на штоки многократно возрастают.

Для повышения жесткости конструкции применяют два метода: замену штатных пружин фиксаторов на усиленные варианты и установку цельнометаллических втулок вместо серийных пластиковых. Первый вариант снижает вероятность выскакивания штока из нейтрали, второй – устраняет продольный люфт и перекосы в посадочных гнездах.

Технология доработки

Работы выполняются после демонтажа картера сцепления и корпуса штоков. Основные этапы:

1. Извлечение штатных фиксаторов
   Аккуратно выбить чекеры и вынуть пружины с шариками из каналов.
2. Фрезеровка посадочных мест
   Расточить гнезда фиксаторов на 0.5-1 мм для установки металлических втулок.
3. Установка комплекта тюнинга
   • Впрессовать бронзовые/латунные втулки
   • Смазать каналы графитовой смазкой
   • Зафиксировать штоки усиленными пружинами

Обязательна последующая регулировка хода штоков и проверка четкости включения всех передач до сборки КПП. Для закрепления результата рекомендуется использовать синтетическое трансмиссионное масло с высокими противоизносными свойствами.

Полировка поверхностей шестерён для снижения потерь

Полировка рабочих поверхностей зубьев шестерён коробки передач ВАЗ-2109 направлена на уменьшение трения и микрозадиров в зоне контакта. Эта операция выполняется после шлифовки зубьев с использованием абразивных паст последовательно уменьшающейся зернистости – от грубых (например, 320-400 грит) до финишных (1500-2000 грит). Ключевое внимание уделяется профилю зуба и боковым контактным плоскостям, испытывающим наибольшую нагрузку при передаче крутящего момента.

Качественная полировка достигается принудительным вращением шестерни в закреплённом состоянии с применением войлочных или фетровых кругов, обработанных абразивным составом. Обязательным условием является равномерная обработка всей поверхности зуба без изменения геометрии и сохранение заданных заводом углов зацепления. Особенно критична обработка синхронизаторов и шестерён, участвующих в передаче высоких нагрузок – главной пары и вторичного вала.

Эффекты и технологические нюансы

Основные преимущества полированных шестерён проявляются при высоких оборотах двигателя:

• Снижение паразитного нагрева: Уменьшение сил трения минимизирует тепловыделение в зацеплении, снижая риск перегрева масла
• Повышение КПД трансмиссии: Экономия 3-7% мощности (особенно заметна в "высоких" передачах) за счёт сокращения потерь на трение
• Увеличение ресурса: Сглаживание микронеровностей замедляет усталостное разрушение поверхности и образование задиров

При выполнении работ учитывают следующие ограничения:

1. Запрещена полировка зубьев с признаками износа или выкрашивания металла
2. Не допускается изменение формы впадин между зубьями и скруглений у основания
3. Требуется последующая ультразвуковая очистка для удаления абразивных остатков

Параметр	До полировки	После полировки
Шероховатость поверхности (Ra), мкм	0.8-1.2	0.1-0.2
Температура зацепления при 6000 об/мин, °C	110-125	95-105
Потери мощности на трение, %	4.5-5.8	3.0-3.9

Важно: Полировка эффективна только при использовании полусинтетических или синтетических трансмиссионных масел с высокими противозадирными свойствами. Минеральные масла не обеспечивают необходимой защиты полированных поверхностей при экстремальных нагрузках. После сборки КПП обязательна обкатка в щадящем режиме (500-700 км) для притирки компонентов.

Подбор масла для тюнингованной трансмиссии ВАЗ-2109

Тюнинг трансмиссии ВАЗ-2109 (установка усиленных шестерён, дифференциала повышенного трения, облегчённого сцепления) существенно повышает механические и тепловые нагрузки на узлы коробки передач. Стандартные масла, рассчитанные на заводские характеристики, не обеспечивают достаточную защиту от износа, задиров и деформации деталей при агрессивной езде или повышенном крутящем моменте двигателя.

Критически важно использовать масла с улучшенными противоизносными свойствами, стабильной вязкостью в широком температурном диапазоне и устойчивостью к окислению. Несоответствие масла возросшим требованиям приводит к ускоренному износу синхронизаторов, подшипников качения, шлицевых соединений, а также провоцирует шумы, вибрации и сокращение ресурса дорогостоящих тюнинг-комплектов.

Ключевые параметры и рекомендации

При выборе ориентируйтесь на следующие характеристики:

• Класс вязкости по SAE: 75W-90 или 80W-90 (для умеренного климата), 75W-140 (для экстремальных нагрузок или трека). Избегайте густых масел (85W-140) для зимней эксплуатации.
• Спецификации API: GL-4+ или GL-5 (только если все синхронизаторы латунные!). GL-5 агрессивнее к цветным металлам, но незаменима при LSD.
• Основа: Полусинтетика или синтетика (PAO, ESTER). Минеральные масла не рекомендуются из-за низкой стабильности.
• Критичные присадки: Высокое содержание EP (Extreme Pressure), противоизносные (ZnDDP, MoDTC), антифрикционные и антипенные компоненты.

Проверенные производители для тюнингованных КПП:

1. Liqui Moly Hypoid-Getriebeoil TDL (GL-4+)
2. Motul Gear Competition 75W-140 (GL-5)
3. Castrol Syntrans Transaxle 75W-90 (GL-4)
4. ZIC G-F Top 75W-85 (GL-4+)
5. RAVENOL MTF-2 75W-80 (GL-4)

Сценарий эксплуатации	Рекомендуемый тип масла	Особые требования
Город/трасса (средние нагрузки)	Полусинтетика 75W-90 GL-4+	Совместимость с латунными синхронизаторами
Агрессивная езда/LSD	Синтетика 75W-90 GL-5	Высокая термостабильность, защита LSD
Трек/дрифт (пиковые нагрузки)	Синтетика 75W-140 GL-5	Максимальная защита от задиров, контроль температуры

Обязательно проверяйте совместимость масла с материалом синхронизаторов (особенно при переходе на GL-5) и соблюдайте регламент замены – каждые 30-40 тыс. км или после экстремальных нагрузок. Использование промывочных составов перед заливкой нового масла строго не рекомендуется из-за риска повреждения модифицированных узлов.

Система охлаждения КПП при высоких нагрузках

Штатная коробка передач ВАЗ-2109 не оснащена отдельной системой охлаждения, что становится критичным при агрессивной езде или эксплуатации в экстремальных условиях. Повышение температуры масла свыше 140°C ведёт к резкому снижению его смазывающих свойств, ускоренному износу синхронизаторов и подшипников, а также деформации деталей.

Основным теплоотводом в заводской конструкции служит алюминиевый картер КПП, контактирующий с набегающим воздушным потоком. Эффективность этого решения недостаточна при длительных высоких оборотах двигателя, буксовании или использовании вязких трансмиссионных масел. Локальный перегрев в зоне пятого передачённого вала – типичная проблема тюнингованных экземпляров.

Способы модернизации охлаждения

Для предотвращения термических повреждений применяются:

• Дополнительный теплообменник – радиатор с принудительным обдувом, интегрируемый в контур смазки через адаптеры сливной пробки
• Термостойкие синтетические масла (класс вязкости 75W-90 и выше) с присадками, сохраняющими свойства при t>160°C
• Модификация картера: установка алюминиевых рёбер теплоотвода или замена штатного картера на усиленный вариант с увеличенной поверхностью

При проектировании системы ключевыми параметрами являются:

Объём масла в контуре	Минимум 15% от стандартного объёма КПП
Производительность помпы	Не менее 1.5 л/мин на 1000 об/мин двигателя
Давление в магистрали	0.8-1.2 бар (избыточное)

Важно! Установка маслорадиатора требует:

1. Точного расчёта гидравлического сопротивления
2. Защиты магистралей от вибрации и контакта с подвижными частями
3. Регулярного контроля уровня масла (циркуляция увеличивает расход)

Замена дифференциала на самоблокирующийся LSD

Установка самоблокирующегося дифференциала (LSD) вместо штатного "свободного" решает проблему пробуксовки ведущих колёс при разгоне или движении на скользком покрытии. Принцип работы LSD основан на автоматической блокировке полуосей при возникновении разницы в угловых скоростях, перераспределяя крутящий момент на колесо с лучшим сцеплением.

Для ВАЗ-2109 подходят LSD от производителей типа Вал-Рейсинг, Lada Sport или ZF Sachs, совместимые с редукторами семейства "Шевроле-Нива" (редуктор 4.1 или 3.9). Ключевой параметр выбора – коэффициент блокировки (от 20% до 80%), где 40-60% считаются оптимальными для повседневной эксплуатации.

Этапы замены и особенности настройки

Необходимые операции при монтаже:

• Демонтаж КПП и разборка редуктора
• Замер предварительного натяга подшипников дифференциала
• Перенос шестерни главной пары на LSD с сохранением заводского контакта пятна
• Регулировка зацепления ведомой шестерни шайбами толщиной

Эксплуатационные нюансы:

Тип масла	GL-5 75W-90 с присадкой LSD (Limited Slip Additive)
Приработка	500 км без резких ускорений и пробуксовок
Характер работы	Щелчки в поворотах на малой скорости – норма для дисковых LSD

При грамотной установке самоблок улучшает разгонную динамику, проходимость и управляемость, но увеличивает нагрузку на полуоси и ШРУСы. Для компенсации рекомендуется усиление этих узлов компонентами от Lada Granta Sport.

Адаптация КПП от ВАЗ 2110 для установки

Основная сложность адаптации КПП от ВАЗ-2110 на ВАЗ-2109 заключается в геометрических отличиях картеров сцепления. Штатная коробка "девятки" имеет крепления под рычаг выбора передач (РВП) на левой стороне картера, тогда как у 2110-й версии крепления смещены вперёд и вверх. Это требует модификации кузова или установки переходного кронштейна для корректного позиционирования кулисы.

Дополнительно возникает проблема совместимости с опорами двигателя. Крепёжные точки под заднюю опору КПП ВАЗ-2110 не соответствуют лонжеронам ВАЗ-2109. Решение – использование переходной плиты толщиной 10-12 мм, компенсирующей разницу в габаритах и углах наклона агрегата. Обязательна проверка соосности валов после фиксации плиты болтами М10.

Ключевые доработки

Для успешного монтажа потребуется выполнить:

• Модификация троса сцепления – установка удлинителя штока или замена на трос от ВАЗ-2112 из-за увеличенного хода вилки
• Корректировка приводов ШРУС – левый полуось необходимо заменить на деталь от ВАЗ-2110/12 из-за разницы в длине и шлицах
• Обязательная замена сцепления на комплект, совместимый с корзиной ВАЗ-2110

Компонент	Доработка
Кронштейн РВП	Изготовление Г-образной пластины с креплением к днищу
Датчик скорости	Перепайка разъёма под распиновку ВАЗ-2109
Стартер	Использование модели от 16-клапанного двигателя

После установки проверьте отсутствие вибраций на скорости свыше 90 км/ч и плавность включения задней передачи. Рекомендуется замена опор двигателя на усиленные версии для компенсации возросших нагрузок.

Переделка картера под шестерни с близкими передачами

Установка тюнинговых шестерён с близкими передаточными числами требует модификации картера коробки передач ВАЗ-2109. Основная сложность заключается в недостаточном внутреннем пространстве штатного картера для размещения увеличенных по ширине зубчатых колёс спортивного типа. Необходимо обеспечить точный зазор между шестернями и стенками картера во избежание заклинивания при тепловом расширении.

Работы начинают с демонтажа и тщательной мойки картера. Далее выполняют разметку зон, требующих выборки металла, используя установочные шаблоны или метод контрольной сборки с новыми шестернями. Критически важно сохранить соосность валов и параллельность посадочных плоскостей при механической обработке. Типичные зоны доработки – области 3-й и 4-й передач, а также зона промежуточного вала.

Технология модификации

Процесс включает три этапа:

1. Фрезеровка внутренних поверхностей на ЧПУ-станке или ручным фрезером с контролем глубины с шагом 0.5 мм
2. Усиление зон редукции алюминиевыми накладками на эпоксидный компаунд в местах критичного истончения стенок
3. Контроль геометрии с помощью калиброванных валов-оправок после каждой итерации обработки

Параметр	Штатный картер	Модифицированный
Зазор до 3-й передачи	1.8-2.0 мм	3.5-4.0 мм
Толщина стенки в зоне фрезеровки	5.5 мм	3.2 мм (min)
Допустимая ширина шестерни	28 мм	32-34 мм

Внимание! Минимальная толщина стенки после обработки не должна опускаться ниже 3.0 мм. Для улучшения теплоотвода рекомендуют нанести на внутренние поверхности микроканавки глубиной 0.2-0.3 мм по схеме "ёлочка". Финишную сборку проводят с применением термостойкого герметика Loctite 574 и динамометрического ключа с усилием затяжки 50 Н·м.

Балансировка валов после механической обработки

Любая механическая обработка валов коробки передач ВАЗ-2109 (проточка, шлифовка, фрезеровка шлицов, замена синхронизаторов, подгонка шестерен) неизбежно нарушает их исходную балансировку. Удаление даже небольшого количества металла или установка новых деталей с собственными допусками смещает центр масс относительно оси вращения. Возникающий дисбаланс при работе вала создает центробежные силы.

Эти центробежные силы вызывают вредные вибрации, передающиеся на корпус коробки и далее на кузов автомобиля. Вибрации не только создают дискомфорт и шум, но и приводят к ускоренному износу подшипников качения валов, уплотнительных сальников, зубьев шестерен и других ответственных узлов трансмиссии. Повышается риск разрушения подшипников и самого вала, особенно на высоких оборотах двигателя.

Методы балансировки валов КПП

Для устранения дисбаланса после ремонтных работ применяются два основных метода:

1. Статическая балансировка:
   • Вал устанавливается на строго горизонтальные призмы или специальные ножи.
   • Под действием силы тяжести более тяжелая часть вала занимает нижнее положение.
   • Балансировка достигается путем снятия металла (сверление, фрезеровка) с тяжелой части или, реже, добавления массы (установка балансировочных грузиков) на противоположную, легкую сторону.
   • Метод относительно прост и достаточен для валов небольшой длины, работающих на умеренных скоростях.
2. Динамическая балансировка:
   • Вал закрепляется на специальном балансировочном станке и раскручивается до рабочих оборотов.
   • Чувствительные датчики определяют величину и угловое положение дисбаланса в двух и более плоскостях (обычно по краям вала).
   • Коррекция производится путем точного снятия металла или установки балансировочных грузов в указанных станком местах и плоскостях.
   • Этот метод обязателен для длинных валов (как первичный и вторичный в КПП), работающих на высоких оборотах, так как учитывает моментные дисбалансы.

Метод	Сложность	Точность	Применимость для валов КПП ВАЗ-2109
Статическая	Низкая	Умеренная (только в одной плоскости)	Промежуточный вал (иногда), короткие вспомогательные валы
Динамическая	Высокая (требует станка)	Высокая (в двух и более плоскостях)	Обязательна для первичного и вторичного валов

Результатом качественной балансировки является значительное снижение или полное устранение вибраций коробки передач, уменьшение шума работы трансмиссии, снижение нагрузок на подшипники и шестерни. Это напрямую увеличивает ресурс отремонтированного узла, особенно критичный при тюнинге, когда мощности и нагрузки на КПП возрастают. Пренебрежение балансировкой после мехобработки сводит на нет усилия по тюнингу и ремонту, ведя к преждевременному выходу агрегата из строя.

Герметизация разъёмов КПП после тюнинга

После проведения тюнинга коробки передач ВАЗ-2109, особенно при установке нестандартных компонентов или форсировке двигателя, критически важна качественная герметизация разъёмов. Повышенные нагрузки и вибрации усиливают риск протечек масла через штатные уплотнения, что приводит к падению уровня смазки и ускоренному износу синхронизаторов и шестерён. Негерметичные соединения также провоцируют попадание абразивных частиц внутрь КПП, сокращая ресурс модернизированного узла.

Пренебрежение герметизацией после вмешательств сводит на нет преимущества тюнинга: даже незначительные течи со временем превращаются в серьёзные проблемы, требующие дорогостоящего ремонта. Особое внимание уделите сальникам приводов, прокладке картера и посадочным местам датчиков – эти точки наиболее уязвимы при возросшем давлении масла и температурных перепадах.

Ключевые методы и материалы

Для надёжной изоляции применяйте:

• Синтетические герметики (Loctite 574, ABRO 599): устойчивы к вибрациям, совместимы с маслами, наносятся тонким слоем на привалочные плоскости перед сборкой.
• Уплотнительные кольца из фторкаучука (Viton): заменяют штатные сальники на приводных валах, выдерживают +250°C и агрессивные среды.
• Анаэробные составы для резьбовых соединений (датчиков, пробок слива/залива), предотвращающие капиллярные протечки.

Этапы обработки разъёмов:

1. Очистка поверхностей от старой прокладки и масла ацетоном или уайт-спиритом.
2. Обезжиривание контактных зон специальными составами.
3. Нанесение герметика непрерывной линией (без разрывов) толщиной 1-2 мм.
4. Стяжка болтов крест-накрест с динамометрическим ключом согласно моменту для ВАЗ-2109.

Материал	Применение	Температурный диапазон
Герметик силиконовый красный	Прокладка картера, крышки редуктора	-60°C до +300°C
Фторкаучуковые кольца	Сальники приводов, датчик скорости	-40°C до +250°C
Анаэробный фиксатор	Резьба сливных/заливных пробок	-55°C до +150°C

Контроль герметичности обязателен после первых 500 км пробега: осмотрите стыки на наличие масляных потёков, при необходимости подтяните крепления. Использование термостойких материалов исключает выдавливание уплотнений при экстремальных нагрузках, характерных для тюнинговых КПП.

Оптимизация массы: облегчённый маховик и диск сцепления

Облегчённый маховик – ключевой элемент для снижения инерции вращающихся масс двигателя. Изготавливается из высокопрочных сталей методом фрезеровки или точения, удаляя лишний металл преимущественно с периферии, где его влияние на момент инерции максимально. Степень облегчения варьируется (обычно 15-25% от массы оригинала), требует тщательной балансировки и сохранения прочности критичных зон, особенно места крепления сцепления.

Параллельно с маховиком часто меняют и ведомый диск сцепления. Тюнинговые варианты используют облегчённые пружинные корзины, керамические или кевларовые накладки вместо асбестовых, и, главное, облегчённый фрикционный диск с уменьшенной массой. Композитные материалы (керамика, металлокерамика) позволяют снизить вес диска без потери прочности и фрикционных свойств, что критично для передачи возросшего крутящего момента.

Преимущества облегчения

• Улучшенная отзывчивость двигателя: Мотор быстрее набирает и сбрасывает обороты благодаря сниженной инерции.
• Более динамичный разгон: Меньше энергии двигателя тратится на раскрутку массивных деталей, больше – на разгон автомобиля.
• Чёткое и быстрое переключение передач: Снижение инерции позволяет синхронизаторам КПП быстрее уравнивать скорости валов.

Недостатки и важные нюансы

• Падение инерционности на холостом ходу: Двигатель становится чувствительнее к неравномерности работы цилиндров, может потребоваться повышение оборотов ХХ.
• Сложность трогания: Требуется более точная работа педалью сцепления из-за меньшего "запаса" инерции, особенно при старте в гору.
• Повышенные вибрации: Крайне важна идеальная балансировка всего узла (маховик + диск сцепления + корзина).
• Снижение комфорта: Жёсткие накладки диска и облегчённый маховик могут увеличить шум и вибрации при включении сцепления.
• Снижение ресурса: Керамические/металлокерамические накладки изнашивают чугунную поверхность маховика быстрее, чем стандартные.

Сравнение характеристик

Компонент	Стандартный	Тюнинговый (Облегчённый)
Маховик (Масса)	~7.5 - 8.0 кг	~6.0 - 6.5 кг (снижение ~15-25%)
Ведомый диск (Масса)	~2.0 - 2.5 кг	~1.5 - 1.8 кг (снижение ~20-30%)
Материал накладок	Органика (асбест)	Керамика, металлокерамика, кевлар
Основной эффект	Плавность, комфорт, ресурс	Отзывчивость, скорость вращения, динамика

Важно: Облегчение маховика и диска – комплексная доработка. Некорректное выполнение (чрезмерное снятие металла, плохая балансировка) может привести к разрушению маховика, сильным вибрациям, повреждению коленвала и коробки передач. Установку и балансировку необходимо доверять только профессионалам на специализированном оборудовании. Выбор степени облегчения зависит от задач автомобиля (драг, кольцо, повседневная эксплуатация с уклоном в динамику).

Технология приработки модернизированной КПП

После сборки или капитального ремонта КПП ВАЗ-2109 с установкой тюнинговых компонентов (усиленные шестерни, подшипники, дифференциал повышенного трения) обязательна щадящая приработка. Это минимизирует риски задиров и обеспечивает правильное формирование контактных пятен на новых деталях.

Первые 500-800 км исключите резкие старты, буксировку прицепов и движение на высоких оборотах (свыше 3500 об/мин). Переключайте передачи плавно, без форсирования, с обязательной выдержкой нейтрали 1-2 секунды между включениями. Избегайте длительной езды на постоянной передаче – практикуйте цикличное переключение между 3-4-5 скоростями каждые 10-15 минут.

Контрольные этапы и обслуживание

После завершения обкатки выполните следующие операции:

1. Замена масла – слейте промывочную жидкость (специальное минеральное масло или полусинтетику) и залейте постоянное синтетическое масло класса GL-4/GL-5 (вязкость 75W-90).
2. Диагностика – проверьте уровень шумов при работе, отсутствие вибраций на всех передачах, плавность включения.
3. Затяжка крепежей – протяните болты крепления КПП к двигателю и кронштейнам (момент 70-80 Н·м).

Параметр	Режим обкатки	Штатный режим
Макс. скорость	80-90 км/ч	Без ограничений
Обороты двигателя	2500-3500 об/мин	До красной зоны
Пробег до ТО	500-800 км	60 000 км

Важно: При появлении посторонних стуков, хруста или затруднённого включения передач – немедленно прекратите эксплуатацию для диагностики. Используйте только масла, совместимые с синхронизаторами жёлтого металла (медь/латунь) во избежание коррозии.

Особенности эксплуатации тюнингованной трансмиссии

Тюнинг коробки передач ВАЗ-2109 радикально меняет её поведение и требования к обслуживанию. Установка короткоходных кулис, облегчённых маховиков, керамических сцеплений или шестерён с изменёнными передаточными числами повышает нагрузку на узлы трансмиссии. Это требует от водителя адаптации стиля вождения: плавного выключения сцепления при старте, точного согласования оборотов при переключении передач и избегания резких ударных нагрузок.

Ресурс тюнингованных компонентов (особенно сцепления и синхронизаторов) сокращается на 20-40% даже при грамотной эксплуатации. Необходимо строго соблюдать интервалы замены трансмиссионного масла – каждые 15-20 тыс. км, используя только рекомендованные производителем тюнинг-комплектов составы с повышенными противоизносными свойствами. Пренебрежение этим правилом ведёт к ускоренному износу шестерён и подшипников.

Ключевые аспекты контроля

Регулярная диагностика обязательна для выявления проблем на ранней стадии:

• Вибрации на ручке КПП – признак износа подушек крепления или дисбаланса сцепления
• Затруднённое включение передачи – сигнализирует о неполном выключении сцепления или повреждении синхронизаторов
• Посторонние шумы (вой, скрежет) в нейтральном положении – указывают на износ подшипников первичного вала

Эксплуатация в экстремальных режимах (драг-рейсинг, трек) требует дополнительных мер:

1. Установка масляного радиатора для предотвращения перегрева
2. Использование термостойких уплотнений
3. Контроль температуры масла после 3-5 интенсивных разгонов

Тюнинг-элемент	Рекомендуемая проверка	Периодичность
Короткоходная кулиса	Люфт тяг, состояние втулок	Каждые 10 тыс. км
Облегчённый маховик	Биение, трещины	Каждые 30 тыс. км
Усиленное сцепление	Остаточная толщина накладок	Каждые 20 тыс. км

Помните: тюнингованная трансмиссия ВАЗ-2109 не прощает ошибок – агрессивное переключение "в пол" без перегазовки гарантированно выводит из строя синхронизаторы. Прогрев масла до +40°С перед динамичной ездой в холодное время года обязателен. Сочетание жёстких характеристик и возросших нагрузок требует дисциплины – только так можно раскрыть потенциал модификаций без преждевременного ремонта.

Список источников

При подготовке материалов о конструкции и тюнинге коробки передач ВАЗ-2109 использовались специализированные технические источники, гарантирующие точность механических характеристик и процедур модернизации. Достоверность данных подтверждена инженерной документацией и практическим опытом автомобильных экспертов.

Основу составили профильные издания по ремонту отечественных автомобилей, тематические исследования тюнинга трансмиссии, а также актуальные ресурсы автомобильных сообществ. Особое внимание уделено патентным решениям и технологическим рекомендациям производителей тюнинг-комплектов.

Техническая литература и ресурсы

• Руководство по ремонту ВАЗ-2108/2109/21099 издательства "ЗА РУЛЁМ"
• Технический справочник "Трансмиссии автомобилей ВАЗ" под редакцией В.П. Белова
• Специализированный журнал "АвтоМастер" (разделы по тюнингу советских автомобилей)
• Монография "Тюнинг ходовой части ВАЗ" (С.И. Краснов, 2018 г.)
• Официальные каталоги запчастей АвтоВАЗ (разделы КПП моделей 2108-2115)
• Протоколы испытаний тюнинговых комплектов от компании LadaSport
• Материалы технического форума "Клуба любителей классики ВАЗ" (раздел "Трансмиссия")
• Патентные описания усовершенствованных синхронизаторов КПП Роспатента
• Инженерные отчёты по ресурсным испытаниям модернизированных шестерён

Видео: Спортивный 7-й ряд КПП ВАЗ 2108-10. Тюнинг и доработка коробки передач ВАЗ


• Отзывы на очиститель топливной системы Супротек (бензин)

• Отзывы о Michelin Latitude Sport 3 - шины для вашего автомобиля

• Система АБС - назначение, устройство, принцип работы и прокачка тормозов
