Тюнинг Минска - новые возможности легкого мотоцикла
Статья обновлена: 18.08.2025
Легендарный Минск – символ доступности и надежности для нескольких поколений мотоциклистов. Его простой и ремонтопригодный двигатель, неприхотливая ходовая часть десятилетиями служили верой и правдой.
Однако базовые характеристики часто не раскрывают весь потенциал платформы. Тюнинг мотоцикла Минск открывает неожиданные горизонты: повышение мощности и управляемости, улучшение комфорта и внешнего вида.
Грамотная модернизация превращает скромного трудягу в резвого и стильного участника городского трафика или надежного спутника загородных поездок. Современные комплектующие и проверенные решения дают новую жизнь классическому мотоциклу.
Замена стандартного карбюратора на более производительный
Стандартный карбюратор К-55М мотоциклов Минск проектировался для эксплуатации в штатных режимах, но становится узким местом при тюнинге двигателя. Его пропускная способность ограничивает подачу топливно-воздушной смеси, препятствуя реализации потенциала форсированного мотора.
Установка карбюратора с увеличенным диффузором (например, К-60, К-62, Mikuni VM26 или аналоги) обеспечивает больший объем смеси на высоких оборотах. Это критически важно при установке спортивного распредвала, доработке ГБЦ или увеличении рабочего объема.
Ключевые аспекты модернизации
Подбор параметров: Диаметр диффузора должен соответствовать степени форсировки. Для умеренного тюнинга достаточно 22-24 мм, радикальные доработки требуют 26-28 мм. Обязательна синхронизация с воздушным фильтром (нужен короб с увеличенным патрубком).
- Демонтаж штатного узла: Снять трос управления, отсоединить топливный шланг и патрубок сапуна, ослабить хомуты впускного тракта.
- Адаптация креплений: Часто требуется переходная проставка из-за различий в посадочных фланцах. Герметичность соединений – обязательное условие.
- Настройка системы питания: Заменить топливный шланг на армированный, проверить пропускную способность бензокрана.
| Параметр | К-55М (штатный) | Аналог (тюнинг) |
| Диаметр диффузора | 18 мм | 22-28 мм |
| Производительность | до 8 л.с. | до 15 л.с. |
| Регулировки | качество смеси, холостой ход | игла, распылитель, жиклеры |
Юстировка и запуск: На начальном этапе используют базовые настройки, рекомендованные производителем карбюратора. Окончательную регулировку проводят по цвету свечи и реакции на газ:
- Богатая смесь: черный нагар, провалы при разгоне
- Бедная смесь: перегрев поршня, "стрельба" в глушитель
Корректируют последовательно: уровень поплавка → сечение главного жиклера → положение иглы → холостой ход. Обязательна проверка герметичности впуска дымогенератором после установки.
Тонкая настройка впускной системы для лучшего наполнения цилиндра
Основная цель доработки впуска – максимально увеличить объём топливовоздушной смеси, поступающей в цилиндр на такте впуска, и обеспечить её равномерное распределение. Стандартная система Минска обладает значительным потенциалом для оптимизации, так как проектировалась с учётом компромиссов между стоимостью, надёжностью и экологией.
Качество наполнения напрямую влияет на мощность, приёмистость и стабильность работы двигателя на всех режимах. Даже незначительные улучшения геометрии каналов, герметичности и подбора компонентов дают ощутимый прирост отзывчивости мотора.
Ключевые направления доработки
Оптимизация карбюратора:
- Замена жиклёров: Подбор главного и холостого жиклёров увеличенного сечения под конкретный апгрейд двигателя и тип воздушного фильтра.
- Настройка уровня топлива: Регулировка поплавка для предотвращения обеднения или обогащения смеси при изменении угла наклона мотоцикла.
- Доработка диффузора: Полировка внутренних поверхностей диффузора и каналов карбюратора для снижения сопротивления потоку смеси.
- Установка иглы с регулируемым профилем: Позволяет точно корректировать состав смеси в среднем диапазоне оборотов.
Модификация впускного коллектора:
- Замена на короткий тюнинговый патрубок: Укорачивание впускного тракта улучшает наполнение на высоких оборотах за счёт инерционного наддува.
- Полировка канала: Тщательное устранение неровностей литья, ступенек и шероховатостей для минимизации завихрений и потерь давления.
- Формирование плавных радиусов: Обеспечение максимально гладкого перехода от карбюратора к фланцу цилиндра.
Установка воздушного фильтра нулевого сопротивления: Замена штатного «бочонка» на фильтр с минимальным сопротивлением впуску (например, поролоновый или хлопковый на масляной основе) значительно облегчает подсос воздуха, особенно на высоких оборотах. Критически важна регулярная очистка и пропитка фильтра.
Проверка герметичности: Любая негерметичность на впуске после карбюратора (трещины коллектора, неплотное прилегание прокладок, подсос воздуха через ось дросселя) приводит к обеднению смеси и неустойчивой работе. Обязательна тщательная диагностика и устранение зазоров.
Настройка фаз газораспределения (опционально): Для комплексного эффекта иногда корректируют угол опережения зажигания и устанавливают спортивный распредвал, оптимизированный под увеличенный поток смеси через доработанный впуск.
| Компонент | Эффект от доработки | Важные нюансы |
|---|---|---|
| Карбюратор (жиклёры, диффузор) | Точная регулировка состава смеси, снижение сопротивления | Требует квалифицированной настройки на стенде или методом проб |
| Впускной коллектор | Улучшение динамики потока, использование инерции заряда | Укорочение ухудшает тягу на низах |
| Воздушный фильтр | Снижение потерь на всасывание | Увеличивает риск попадания пыли без должного ухода |
Важно: Все изменения впускной системы требуют последующей обязательной регулировки карбюратора (подбор жиклёров, настройка качества и количества смеси на холостом ходу, проверка на всех режимах работы) для обеспечения правильного стехиометрического соотношения топлива и воздуха. Пренебрежение настройкой сведёт на нет все доработки и может привести к прогару поршня или клапанов.
Изготовление и монтаж прямоточного глушителя своими руками
Прямоточный глушитель для Минска отличается упрощённой внутренней структурой, где газы движутся по прямой перфорированной трубе, окружённой звукопоглощающим материалом, снижая сопротивление выхлопу. Это потенциально увеличивает мощность на высоких оборотах и придаёт характерный "спортивный" звук, но требует точной сборки для эффективной работы и приемлемого шумового уровня.
Основные материалы включают стальную трубу (диаметром 30-40 мм, длиной 30-40 см), металлический корпус (готовый или из листовой стали), базальтовую вату или минвату, металлическую сетку, жаростойкий герметик и крепёжные элементы. Обязательны сварочный аппарат, болгарка, дрель и меры безопасности.
Пошаговая инструкция изготовления
- Подготовка трубы: Отрежьте трубу нужной длины. Просверлите равномерные отверстия (Ø4-6 мм) по всей поверхности центральной части, оставив концы (3-5 см) цельными для соединений.
- Сборка сердечника: Оберните перфорированный участок металлической сеткой, зафиксируйте проволокой. Плотно намотайте поверх сетки слой базальтовой ваты (толщиной 15-20 мм). Закрепите вату вторым слоем сетки.
- Изготовление корпуса: Используйте готовую цилиндрическую ёмкость (например, огнетушитель) или согните лист стали в цилиндр, проварив шов. Длина корпуса должна превышать длину сердечника на 5-7 см.
- Сборка "сэндвича": Вставьте сердечник в корпус, центрируя его. Приварите торцевые заглушки с отверстиями под трубу, обеспечивая её соосность. Сварные швы должны быть герметичными.
- Формирование соединений: Приварите к переднему концу трубы фланец или патрубок для крепления к выпускному коллектору. На выходной конец установите защитный колпак или косой срез.
- Крепёжные элементы: Изготовьте кронштейны из стальной полосы, повторяющие форму рамы Минска. Приварите их к корпусу глушителя в точках штатного крепления.
Монтаж глушителя начинается с демонтажа штатной системы. Нанесите жаростойкий герметик на стык коллектора и фланца нового глушителя. Зафиксируйте глушитель болтами через штатные отверстия в раме, используя термостойкие прокладки. Проверьте отсутствие контакта с другими деталями (рама, колесо) во всём диапазоне хода подвески.
Важные нюансы: После установки обязательна проверка герметичности стыков на работающем двигателе. Прямоточный глушитель снижает сопротивление выпуска, что может вызвать "обеднение" топливной смеси. Требуется корректировка карбюратора – установка более крупного главного жиклёра и регулировка качества смеси. Уровень шума часто превышает разрешённые нормы – учитывайте этот фактор при эксплуатации.
Модернизация системы зажигания: установка электронного блока
Замена стандартного контактного прерывателя на электронный блок устраняет главные слабые места системы зажигания Минска. Исчезают проблемы с подгоранием контактов, износом кулачкового валика и необходимостью регулярной регулировки зазора. Электронное зажигание обеспечивает стабильную искру независимо от состояния механических компонентов двигателя.
Установка модуля требует демонтажа заводского трамблёра и установки бесконтактного датчика Холла на место прерывателя. Датчик синхронизируется с магнитным полем ротора генератора через специальный диск-репер. Блок управления крепится в защищённом от влаги месте, обычно под баком или на раме, с обязательной герметизацией соединений проводов.
Ключевые преимущества модернизации
- Повышенная надёжность: Отсутствие подвижных контактов исключает их механический износ
- Стабильность искрообразования: Мощность искры не падает при повышении оборотов
- Улучшенный запуск: Холодный пуск двигателя при низких температурах упрощается
- Автоматическое опережение: Электроника точно регулирует угол зажигания на всех режимах
| Параметр | Контактая система | Электронный блок |
|---|---|---|
| Регулировка зазора | Требуется каждые 500 км | Не требуется |
| Макс. напряжение искры | 12-14 кВ | 18-22 кВ |
| Ресурс системы | 10-15 тыс. км | 50+ тыс. км |
При выборе блока предпочтение стоит отдавать специализированным комплектам для Минска с водозащищённым корпусом. Обязательна проверка совместимости с генератором – некоторые модели требуют замены ротора на версию с магнитами. Качественная установка полностью исключает "проседание" мощности на высоких оборотах характерное для стоковой системы.
Замена воздушного фильтра на спортивный вариант
Стандартный бумажный фильтр мотоцикла Минск создает высокое сопротивление воздушному потоку, ограничивая объем кислорода, поступающего в карбюратор. Это критически сказывается на полноте сгорания топливной смеси и максимальных оборотах двигателя.
Установка спортивного фильтра нулевого сопротивления ("нулевика") решает данную проблему за счет специальной многослойной хлопковой или поролоновой конструкции с масляной пропиткой. Такая модификация обеспечивает ламинарное прохождение воздуха с минимальными потерями давления.
Эффекты и особенности установки
Ключевые преимущества:
- Прирост мощности на высоких оборотах (до 3-5%)
- Улучшение отзывчивости дросселя
- Упрощение обслуживания (чистка вместо замены)
Важные нюансы:
- Обязательная перенастройка карбюратора (увеличение жиклера главной дозирующей системы)
- Повышенный риск попадания пыли при некачественном уходе
- Необходимость регулярной очистки и пропитки спецмаслом
| Тип фильтра | Сопротивление | Защита от грязи |
| Стандартный бумажный | Высокое | Отличная |
| Спортивный "нулевик" | Минимальное | Средняя (при правильном обслуживании) |
Для мотоциклов Минск рекомендуются конусные или цилиндрические фильтры универсального типа с посадочным диаметром 52-55 мм. Монтаж осуществляется напрямую на впускной патрубок карбюратора с использованием переходных манжет.
Увеличение рабочего объема двигателя методом расточки цилиндра
Расточка цилиндра подразумевает механическое увеличение его внутреннего диаметра на токарном или расточном станке. Это позволяет установить поршень большего размера, что напрямую увеличивает рабочий объем камеры сгорания. Для мотоциклов Минск стандартный диаметр цилиндра 62 мм может быть увеличен до 65-67 мм в зависимости от состояния блока и доступных комплектующих.
Процесс требует высокой точности: необходимо обеспечить идеальную геометрию цилиндра, минимальные допуски по овальности и конусности, а также правильную шероховатость поверхности для оптимальной приработки поршневых колец. Обязательна последующая хонинговка обработанной поверхности для создания микрорельефа, удерживающего масло.
Ключевые этапы и особенности
Необходимые компоненты:
- Новый поршневой комплект (поршень, кольца, палец) под увеличенный диаметр
- Ремонтные вкладыши коленвала (при значительном износе)
- Прокладки ГБЦ и цилиндра увеличенной толщины
Последовательность работ:
- Дефектовка блока цилиндров: оценка износа, выявление дефектов
- Расчет максимально допустимого диаметра расточки
- Черновая и чистовая обработка на станке
- Финишное хонингование поверхности
- Подбор и установка поршневой группы с замером тепловых зазоров
Преимущества и ограничения:
| Плюсы | Минусы |
| Прирост мощности (до 15-20%) | Снижение ресурса двигателя |
| Улучшение тяги на низких оборотах | Риск перегрева при агрессивной езде |
| Относительно низкая стоимость модернизации | Обязательная обкатка (500-1000 км) |
Критически важно контролировать компрессию и температуру после тюнинга. Для сохранения надежности рекомендуется усилить систему охлаждения (установка маслорадиатора) и использовать высокооктановое топливо. Максимальный эффект достигается только при комплексной доработке: установке спортивного карбюратора и модернизации выпускной системы.
Усиление сцепления для работы с возросшей мощностью
Штатное сцепление Минска рассчитано на передачу крутящего момента стандартного двигателя. После проведения тюнинга, увеличивающего мощность и момент (установка спортивного цилиндра, поршня, доработка ГБЦ, настройка карбюратора), силы трения в стандартном сцеплении часто становятся недостаточными. Это проявляется пробуксовкой под нагрузкой, особенно при резком открытии дросселя или на низких передачах, что не только ухудшает динамику, но и приводит к ускоренному износу фрикционных накладок.
Для надежной передачи возросшего крутящего момента без потерь на пробуксовку требуется модернизация узла сцепления. Ключевые направления усиления включают замену пружин на более жесткие, установку дисков с улучшенными фрикционными свойствами, а в некоторых случаях - и доработку или замену самой корзины сцепления. Важно помнить, что изменения должны быть сбалансированы, чтобы не сделать выжим излишне тугим и не перегружать подшипник выжимного механизма.
Методы и компоненты для усиления
Основные подходы к модернизации:
- Усиленные пружины: Замена стандартных пружин на варианты с повышенной жесткостью – наиболее распространенный и относительно простой способ. Более жесткие пружины сильнее прижимают ведомые диски к ведущим, увеличивая силу трения и, соответственно, момент трения сцепления.
- Фрикционные диски с улучшенными характеристиками: Установка ведомых дисков, оснащенных накладками из специальных композитных материалов. Эти материалы обладают более высоким коэффициентом трения и лучшей термостойкостью по сравнению со стандартными, что повышает передаваемый момент и ресурс узла при повышенных нагрузках.
- Модернизация корзины сцепления:
- Замена стандартной литой корзины на кованую (если доступна). Кованые корзины обладают повышенной прочностью и лучше противостоят деформации под нагрузкой жестких пружин.
- Проточка ("шлицовка") внутренних пазов ("кулачков") ведущего барабана корзины. Со временем на этих пазах образуются заусенцы и выработка, мешающие свободному перемещению дисков. Проточка восстанавливает геометрию и снижает трение.
- Тюнинговые комплекты: На рынке представлены готовые комплекты, включающие комбинацию усиленных пружин и комплектов фрикционных/стальных дисков, специально разработанные для форсированных двигателей Минск. Это упрощает подбор совместимых компонентов.
Сравнение вариантов усиления:
| Компонент | Особенности | Сложность установки | Эффект |
|---|---|---|---|
| Усиленные пружины | Повышают прижим дисков | Низкая | Умеренное усиление, туже выжим |
| Улучшенные фрикционные диски | Высокий коэффициент трения, термостойкость | Средняя (требует полной разборки) | Значительное усиление, увеличение ресурса |
| Проточка корзины | Восстановление геометрии пазов | Высокая (требует снятия корзины и токарных работ) | Устранение заеданий, плавность включения |
| Тюнинговый комплект (пружины+диски) | Сбалансированное решение | Средняя | Комплексное усиление и повышение надежности |
Критически важные моменты:
- Баланс компонентов: Установка экстремально жестких пружин на изношенную корзину может привести к ее разрушению. Улучшенные диски требуют хорошей приработки.
- Качество сборки: Тщательная очистка всех деталей, правильная последовательность установки дисков (ведущие/ведомые), регулировка свободного хода рычага сцепления после сборки обязательны.
- Ресурс: Даже усиленное сцепление под повышенными нагрузками будет изнашиваться быстрее штатного. Регулярный контроль состояния и своевременная замена изношенных компонентов необходимы.
Усиление сцепления – неотъемлемая часть комплексного тюнинга двигателя Минск. Правильно подобранные и установленные компоненты обеспечат надежную передачу возросшей мощности на колесо, раскрыв весь потенциал доработанного мотора.
Тюнинг распредвала для оптимизации фаз газораспределения
Целью тюнинга распределительного вала двигателя мотоцикла Минск является изменение фаз газораспределения – моментов открытия и закрытия впускных и выпускных клапанов относительно положения поршня. Штатный распредвал спроектирован как компромисс между надежностью, экономичностью и приемлемой мощностью в широком диапазоне оборотов. Тюнинг же направлен на оптимизацию этих фаз под конкретные задачи: получение максимальной мощности на высоких оборотах, улучшение тяги на низах или достижение более сбалансированных характеристик.
Изменение фаз достигается за счет модификации геометрии кулачков распредвала (высоты подъема и профиля) и углов их расположения относительно друг друга. Более "острые" и высокие кулачки обеспечивают больший подъем клапана и более длительное время открытия, позволяя двигателю "дышать" эффективнее на определенных оборотах. Это ключевой элемент форсировки двигателя Минск для увеличения его отдачи.
Основные подходы к тюнингу распредвала Минск
Существует два основных пути модификации распредвала:
- Доработка штатного распредвала: Этот метод более доступен, но имеет ограничения. Он включает:
- Шлифовку кулачков: Изменение профиля и высоты подъема кулачков на специализированном оборудовании. Требует высокой точности и глубокого понимания газодинамики двигателя.
- Сдвиг фаз (разварка): Распредвал разрезается, его части поворачиваются относительно друг друга на расчетный угол для изменения взаимного расположения фаз впуска и выпуска, затем свариваются. Технологически сложная операция, требующая точности и последующей балансировки.
- Установка готового спортивного распредвала: Наиболее эффективный и предпочтительный вариант для серьезного тюнинга. Специализированные производители предлагают валы с различными характеристиками:
- "Верховые" валы: Обеспечивают значительный прирост мощности на высоких оборотах (от 5000-6000 об/мин и выше) за счет большого подъема и широких фаз. Идеальны для спортивного применения, но часто ухудшают тягу на низах и повышают требования к настройке карбюратора/зажигания.
- "Низовые" валы: Сфокусированы на улучшении крутящего момента и приемистости в зоне низких и средних оборотов (3000-5000 об/мин). Имеют меньший подъем и более узкие фазы по сравнению с "верховыми". Лучший выбор для дорожного использования.
- Универсальные валы: Представляют компромисс, предлагая сбалансированное улучшение характеристик в широком диапазоне оборотов.
Выбор конкретного профиля распредвала напрямую зависит от поставленных целей, степени форсировки всего двигателя (степень сжатия, система впуска/выпуска) и предполагаемого режима эксплуатации мотоцикла.
| Тип распредвала | Фокус оборотов | Прирост мощности | Влияние на тягу "на низах" | Рекомендуемое применение |
|---|---|---|---|---|
| Спортивной "Верховой" | Высокие (5000-7000+) | Значительный (на верхах) | Ухудшает | Спорт, гонки |
| Спортивной "Низовой" | Низкие-Средние (3000-5500) | Умеренный (в середине) | Улучшает | Дорожный, эндуро |
| Спортивной Универсальный | Широкий (3500-6500) | Сбалансированный | Нейтральное/Небольшое улучшение | Универсальный дорожный |
| Доработанный штатный | Зависит от доработки | Ограниченный | Зависит от доработки | Бюджетный тюнинг |
Важно помнить, что установка спортивного распредвала почти всегда требует комплексного подхода: обязательной регулировки (а часто и замены) клапанных пружин на более жесткие для предотвращения "зависания" клапанов на высоких оборотах, точной настройки карбюратора (или установки системы впрыска) и зажигания для соответствия новым фазам газораспределения. Неправильная установка или несоответствие другим компонентам двигателя может привести к падению мощности, повышенному износу или даже серьезным поломкам.
Переделка коробки передач под спортивные шестерни
Замена штатных шестерен КПП на спортивные – ключевой этап для радикального повышения динамики Минска. Серийные передаточные числа рассчитаны на универсальность и экономичность, а не на быстрое ускорение. Спортивные комплекты смещают акцент в сторону разгона, сокращая время переключений и улучшая отзывчивость мотора на каждом участке трассы.
Подбор конкретного набора зависит от стиля езды и типа соревнований. Для спринта или мотокросса требуются "короткие" передачи с минимальным разрывом между скоростями, что удерживает двигатель в зоне максимальной мощности. Шоссейные гонки допускают более "длинные" решения, оптимизирующие набор скорости на прямых. Критически важна синхронизация доработки КПП с модернизацией сцепления – стандартный механизм не выдержит возросших нагрузок.
Технологические особенности и этапы установки
Комплект спортивных шестерен включает:
- Парные шестерни первичного и вторичного валов с измененным передаточным отношением
- Усиленные игольчатые подшипники и втулки
- Модифицированные кулачки переключения (селекторы)
- Пружины фиксаторов повышенной жесткости
Процесс переборки требует:
- Полной разборки двигателя для доступа к КПП
- Замены всех изношенных деталей валов и селекторного механизма
- Точной калибровки зазоров между шестернями
- Шлифовки пазов кулачковой шайбы для четкого включения передач
- Приработки узла на стенде перед финальной сборкой
| Параметр | Стандарт | Спорт-комплект |
| Передаточное число 1-й передачи | 3,08 | 3,45-3,70 |
| Разрыв между передачами (%) | 18-22 | 8-12 |
| Материал шестерен | Сталь 40Х | Сталь 20ХНМ |
| Термообработка | Цементация | Нитроцементация |
Важно: после установки обязательна обкатка в щадящем режиме (200-300 км) с поэтапным увеличением нагрузки. Используйте масло с повышенным содержанием противоизносных присадок (не ниже JASO MA2). Регулярно проверяйте уровень смазки – спортивные шестерни создают повышенное трение даже после приработки.
Установка передних амортизаторов от импортных аналогов
Замена штатных вилок на импортные аналоги радикально улучшает управляемость и комфорт Минска. Импортные амортизаторы предлагают прогрессивную характеристику демпфирования, надежную герметизацию и устойчивость к "пробоям", что критично для эксплуатации на российских дорогах. Главная сложность – адаптация посадочных мест и геометрии, так как прямых аналогов по креплениям не существует.
Ключевым этапом становится изготовление переходных втулок для нижней юбки вилки и подгонка штока под верхнюю траверсу. Для моделей Honda CG125, Suzuki TS125 или Yamaha SR125 требуется фрезеровка стальных проставок с точностью до 0,1 мм. Параллельно проверяется соответствие хода штока и угла наклона рулевой колонки – отклонение более 2° провоцирует закусывание при поворотах.
Практические аспекты модернизации
Оптимальный выбор – вилки с диаметром штока 31-33 мм и длиной от коронки до оси колеса в пределах 720-750 мм. Более короткие варианты (например, от кроссовых моделей) поднимают центр тяжести, удлиненные – нарушают развесовку. Обязательный этап – усиление нижней траверсы стальной накладкой 3-4 мм, так как штатная алюминиевая не рассчитана на нагрузки от жестких пружин.
- Требуемые инструменты:
- Токарный станок для проставок
- Пресс для запрессовки подшипников
- Динамический ключ (момент затяжки коронки 45-50 Н·м)
- Популярные доноры:
- Honda CG125 (1995-2008 гг.) – лучшая ремонтопригодность
- Suzuki GN125 – повышенный ход (180 мм)
- Yamaha SR125 – масляный демпфер с регулировкой
| Параметр | Штатные вилки | Honda CG125 | Результат замены |
|---|---|---|---|
| Ход штока (мм) | 140 | 160 | +14% плавности |
| Диаметр штока (мм) | 27 | 31 | Устранение "вибраций руля" |
| Вес пары (кг) | 3.8 | 4.5 | +18%, но выше стабильность |
После установки обязательна регулировка преднатяга пружин под вес райдера – провисание не должно превышать 25-30 мм под статичной нагрузкой. Тест-драйв начинают с минимальной скорости на прямой: биение в руле указывает на перекос траверс. Категорически запрещена эксплуатация без доработки тормозной системы – штатный барабан не справляется с возросшей динамикой, требуется минимум установка диска от Восхода.
Замена задних пружин подвески на регулируемые
Задние пружины подвески Минска, особенно на изношенных моделях, часто не обеспечивают должной поддержки при нагрузке или агрессивной езде по неровностям. Стандартные элементы со временем проседают, ухудшая контроль над мотоциклом и комфорт. Установка регулируемых пружин решает эти проблемы, позволяя адаптировать жесткость под конкретные условия эксплуатации и вес водителя.
Регулируемые пружины отличаются конструкцией с изменяемым предварительным натягом. Это реализуется через резьбовые кольца (демпферы), перемещаемые по корпусу стойки. Чем выше положение кольца – тем сильнее сжатие пружины и жестче подвеска. Для тяжелых грузов или скоростной езды настройка увеличивает стабильность, а для повседневных поездок – смягчает отклик на кочки.
Ключевые этапы замены и настройки
- Подбор компонентов: Выбирайте пружины с диаметром и длиной, совместимыми с заводскими стойками Минска. Оптимальный вариант – изделия с 5-6 ступенями регулировки.
- Демонтаж старых пружин: Снимите колесо, отсоедините нижний крепеж амортизатора. Сожмите штатную пружину струбциной, чтобы снять нагрузку с верхней чашки, затем открутите гайку штока.
- Установка регулируемых пружин: Наденьте новые пружины на амортизаторы, предварительно выставив регулировочные кольца в среднее положение. Закрепите верхнюю чашку гайкой на штоке без чрезмерного затяга.
- Предварительная настройка жесткости: Для одного водителя (до 80 кг) установите кольца на 2-3 позицию от минимума. При частой перевозке пассажира или грузов – на 4-5 позицию.
| Параметр | Стандартная пружина | Регулируемая пружина |
|---|---|---|
| Реакция на нагрузку | Проседание, раскачивание | Стабильность за счет регулировки |
| Адаптивность | Фиксированная жесткость | Настройка под дорогу/вес |
| Ресурс | Быстрая усталость металла | Увеличенный срок службы |
После установки обязательно проверьте поведение мотоцикла на тестовом заезде: при проседании задка на кочках увеличьте натяг, если подвеска "деревянная" – ослабьте. Регулировка выполняется гаечным ключом за 5 минут без снятия колеса. Правильно настроенные пружины исключают пробои подвески, улучшают сцепление с асфальтом и снижают утомляемость в дальних поездках.
Протяжка и усиление рамы в критических местах сваркой
Рама "Минска" изначально проектировалась для умеренных нагрузок и спокойной эксплуатации, но при активном тюнинге или использовании в тяжелых условиях (бездорожье, повышенная мощность двигателя) её запас прочности может оказаться недостаточным. Наиболее критичными зонами, подверженными усталостным трещинам и деформациям, являются места крепления маятника задней подвески, верхние траверсы подвески, участки под двигателем и зона рулевой колонки.
Протяжка рамы – это обязательная процедура перед усилением, заключающаяся в точной проверке геометрии конструкции специальными лекалами или стапелем. Даже незначительный перекос, незаметный на глаз, после усиления приведет к нарушению управляемости и ускоренному износу шин. Только после подтверждения правильности геометрии приступают к укреплению критических узлов.
Методы и материалы для усиления
Основные способы усиления включают вварку дополнительных косынок (пластин), накладок и усилительных трубок в проблемные зоны:
- Косынки в зоне маятника: Треугольные или трапециевидные пластины из стали толщиной 3-5 мм, ввариваемые в стыки между лонжеронами и поперечиной крепления маятника. Распределяют точечные нагрузки и гасят вибрации.
- Накладки на лонжероны: Продольные пластины по нижней или боковой поверхности лонжеронов в средней части рамы (особенно под двигателем). Увеличивают сопротивление изгибу и кручению.
- Усиление рулевой колонки: Вварка коротких трубок-распорок между верхней и нижней траверсами колонки или установка внешних накладок-хомутов. Снижает люфты и повышает жесткость "передка".
- Дополнительные поперечины: Установка трубки между лонжеронами в районе подседельных опор или под баком для борьбы с "параллелограммным" эффектом.
Ключевые требования к работам:
- Использование стали, близкой по составу к материалу рамы (обычно Ст3, Ст20), для предотвращения внутренних напряжений.
- Применение дуговой сварки (MMA) или полуавтоматической сварки (MIG/MAG) в среде защитного газа с тщательной подготовкой кромок (зачистка до металла, снятие фасок).
- Последовательное наложение коротких швов "вразбежку" для минимизации термического коробления конструкции.
- Обязательная шлифовка швов и последующая обработка антикоррозийными составами перед покраской.
Важно: Усиление должно быть адекватным планируемым нагрузкам. Чрезмерное огрубление рамы не только утяжеляет мотоцикл, но и может сделать её излишне жесткой, ухудшив комфорт и управляемость. Работы требуют высокой квалификации сварщика и понимания силовых потоков в конструкции.
Переход на дисковые тормоза спереди: комплектующие и установка
Замена штатного барабанного тормоза на дисковый кардинально улучшает управляемость и безопасность Минска. Дисковая система обеспечивает стабильное торможение в любых погодных условиях, исключая "провалы" и перегрев, характерные для барабанных механизмов. Это критически важно для динамичной езды по пересеченной местности или в городском трафике.
Модернизация требует замены всей тормозной архитектуры и части ходовой. Необходимо подбирать совместимые с рамой и вилкой компоненты либо использовать переходные пластины. Обязательна синхронизация с задним тормозом во избежание дисбаланса.
Необходимые комплектующие
- Тормозной диск (подходящий диаметр 220-260 мм)
- Суппорт с плавающей скобой (1- или 2-поршневой)
- Главный тормозной цилиндр с рукояткой
- Тормозной шланг высокого давления
- Адаптер крепления суппорта к вилке
- Ступица колеса с креплениями под диск (или переходной фланец)
- Комплект тормозной жидкости DOT-4
Этапы установки
- Демонтируйте переднее колесо, снимите барабанный механизм и рычаг привода.
- Установите новую ступицу с диском либо закрепите диск через переходной фланец. Контролируйте соосность и биение (допуск до 0.5 мм).
- Смонтируйте адаптер суппорта на левую "ногу" вилки, используя штатные крепления защитного щитка.
- Зафиксируйте суппорт на адаптере, оставив зазор 0.5-1 мм между колодками и диском.
- Закрепите главный цилиндр на руле, подключите рукоятку. Проложите шланг без перегибов вдоль вилки.
- Залейте жидкость в бачок ГЦ, выполните прокачку системы до исчезновения пузырьков воздуха.
После сборки проверьте отсутствие утечек жидкости и плавность хода рукоятки. Обкатывайте систему первые 50 км без резких торможений для притирки колодок. Регулярно контролируйте износ диска и уровень жидкости.
Модернизация задних механических тормозов с изменением передаточного числа
Стандартный тросовый привод заднего тормоза Минска обладает ограниченной эффективностью, особенно при эксплуатации с увеличенными нагрузками или в условиях бездорожья. Основной проблемой является недостаточное усилие на колодках при стандартном передаточном соотношении рычажной системы, что приводит к слабому тормозному моменту и необходимости приложения значительной силы к педали.
Ключевым методом улучшения является пересчет и изменение передаточного числа в механизме привода. Это достигается модификацией либо точки крепления троса на тормозном рычаге (на ступице), либо геометрии самого рычага педали. Увеличение соотношения позволяет преобразовывать относительно небольшое усилие на педали в значительно большее усилие сжатия колодок.
Основные направления модернизации и преимущества
- Корректировка точки крепления троса: Перенос места фиксации конца троса на тормозном рычаге ступицы ближе к оси его вращения увеличивает плечо приложения силы и, соответственно, передаточное число.
- Замена рычага педали: Установка рычага с измененной длиной плеча (увеличивающего ход троса при том же угле нажатия) обеспечивает более высокое усилие на колодках.
- Использование роликовых направляющих: Внедрение дополнительных роликов на пути троса минимизирует трение и потери усилия, повышая КПД системы.
Результатом грамотно выполненной модернизации становится существенное улучшение модуляции и эффективности торможения. Педаль приобретает более четкий и предсказуемый ход, а для достижения необходимого замедления требуется заметно меньшее физическое усилие. Важно сохранить достаточный свободный ход педали и обеспечить полное разжатие колодок после модификаций, чтобы исключить подтормаживание и перегрев.
| Элемент | Стандарт | После модернизации | Эффект |
|---|---|---|---|
| Передаточное число | ~3:1 - 4:1 | ~5:1 - 7:1 | Рост усилия на колодках |
| Усилие на педали | Высокое | Умеренное | Снижение усталости |
| Ход педали | Короткий/жесткий | Прогрессивный/линейный | Лучшая модуляция |
Установка легковых шин внедорожного типа для сохранения проходимости
Стандартные мотоциклетные покрышки Минска демонстрируют ограниченную эффективность на сложных грунтах, рыхлом песке или вязкой грязи, что существенно снижает внедорожный потенциал мотоцикла. Легковые шины с внедорожным протектором (например, модели типа "ёлочка" или "грязевая") обеспечивают более агрессивное сцепление благодаря увеличенной глубине канавок и особому рисунку, отводящему грязь.
Ключевое преимущество таких шин – универсальность: они сохраняют приемлемую управляемость на асфальте, одновременно радикально улучшая проходимость на бездорожье. Для Минска с его невысокой мощностью критично снижение сопротивления качению в грязи, которое достигается за счёт самоочищающихся блоков протектора, предотвращающих "зализывание".
Особенности подбора и монтажа
При выборе ориентируйтесь на типоразмеры, близкие к родным (например, 4.50-18 вместо 3.50-19). Основные критерии:
- Высота грунтозацепов – от 8 мм для уверенного движения по вязким поверхностям
- Жёсткость боковины – предотвращает повреждения при наезде на камни
- Направленный рисунок протектора – обеспечивает стабильный отвод грязи
Обязательные этапы установки:
- Демонтаж стандартных покрышек с ободов
- Подбор камер с учётом новой ширины (часто требуются усиленные)
- Контроль зазоров между шиной и элементами рамы/крыльев
- Балансировка колёс для исключения биения на скорости
| Параметр | Стандартная шина | Внедорожная легковая |
|---|---|---|
| Глубина протектора | 4-6 мм | 10-15 мм |
| Давление (грунт) | 1.8-2.0 атм | 1.2-1.5 атм |
| Ресурс (асфальт) | 10 000+ км | 6 000-8 000 км |
Снижение давления до 1.0-1.3 атм при езде по глубокой грязи или песку многократно увеличивает пятно контакта и сцепные свойства. Однако это требует установки бескамерных шин или применения герметика для камер во избежание проколов. После эксплуатации в экстремальных условиях обязательна очистка протектора от камней и проверка вентиля камеры.
Замена стандартных ручек управления на эргономичные версии
Стандартные ручки управления мотоцикла Минск часто не обеспечивают комфортного хвата и контроля, особенно при длительных поездках. Их пластиковая поверхность скользит в руках, а неоптимальная форма вызывает усталость кистей.
Эргономичные аналоги решают эти проблемы за счет анатомического профиля и материалов с повышенным сцеплением. Резиновые вставки или рифленый алюминий предотвращают проскальзывание, а смещенные точки крепления позволяют подобрать угол наклона под индивидуальные особенности посадки.
Ключевые преимущества модернизации
- Снижение вибраций – демпфирующие прокладки поглощают высокочастотные колебания руля
- Улучшенная влагостойкость – пористые материалы заменяются компонентами с гидрофобным покрытием
- Адаптация под экипировку – увеличенный диаметр ручек удобен для перчаток с защитными вставками
При подборе учитывают совместимость резьбы штатных креплений Минска (чаще М6×1.0 мм) и конструкцию тормозной магистрали. Для тросовых приводов сцепления/газа обязательна проверка свободного хода после установки.
| Тип ручки | Рекомендуемый материал | Особенности монтажа |
|---|---|---|
| Тормоз (передний) | Алюминий с резиновыми накладками | Требует регулировки гидравлической системы |
| Сцепление/газ | Термопластик с антискользящим покрытием | Контроль плавности хода троса после фиксации |
Этап установки включает очистку посадочных мест от коррозии и нанесение графитовой смазки на подвижные элементы. Фиксацию выполняют без перетяжки – усилие не должно превышать 8–10 Н·м во избежание деформации.
Изготовление спортивного сиденья с анатомическим профилем
Стандартное сиденье Минска не обеспечивает необходимой поддержки при агрессивной езде, вызывая дискомфорт и снижая контроль над мотоциклом. Анатомический спортивный вариант фиксирует положение тела водителя, перераспределяя нагрузку на бёдра и поясницу, что критически важно для точного прохождения поворотов и стабильности на высоких скоростях.
Основой для переделки служит штатный каркас сиденья, который модифицируется путём наращивания боковых поддерживающих элементов из 5-мм стальной проволоки или алюминиевого прутка. Центральная часть прорезается для формирования выраженного "седла" с глубокой посадкой, при этом геометрия подбирается индивидуально под антропометрию райдера – ключевыми точками являются зоны контакта с копчиком, бёдрами и внутренней поверхностью коленей.
Технологические этапы создания
- Формирование каркаса: установка арок поддержки бёдер высотой 30-50 мм с наклоном 15° внутрь
- Моделирование профиля: нанесение пенополиуретана слоями с вырезанием зон повышенного давления
- Финишная обработка: шлифовка до плавных переходов с сохранением жёстких контуров поддержки
| Параметр | Стандарт | Спортивный вариант |
|---|---|---|
| Высота поясничной поддержки | 0 мм | 20-25 мм |
| Угол наклона вперёд | 2-3° | 7-10° |
| Ширина в точке бёдер | 250 мм | 180-200 мм |
Для обтяжки применяется двухслойная искусственная кожа с перфорацией в зоне промежности – верхний слой толщиной 1.2 мм обеспечивает износостойкость, нижний демпфирующий слой (4 мм) предотвращает продавливание. Крепление осуществляется мебельным степлером с шагом 15 мм с обязательной фиксацией углов клиньями и предварительным прогревом материала строительным феном для устранения складок.
- Контрольные точки при установке:
- Отсутствие продольного смещения при резком торможении
- Свободный доступ к топливному крану под седлом
- Зазор 3-5 мм между обивкой и баком для теплового расширения

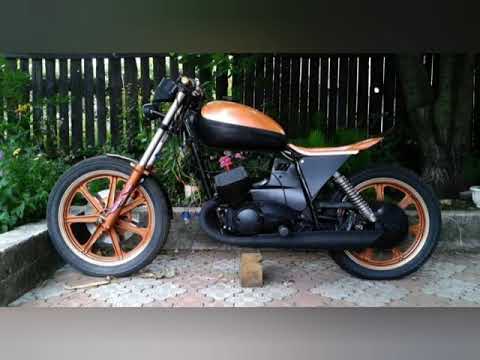

Переделка топливного бака под классический кастом стиль
Переделка заводского бака Минска начинается с тщательного анализа геометрии – необходимо визуально "упростить" форму, убрав угловатости советского дизайна. Чаще всего срезают выступающие технологические приливы, заваривают штатное крепление бензокрана на дне для переноса его на заднюю стенку, а также формируют классическую "каплевидную" линию верха с плавным сужением к седлу.
Обязательный этап – модернизация крышки горловины: штатную заменяют на низкопрофильную винтовую или быстросъемную версию в стиле 60-х годов. Параллельно усиливают внутренние перегородки бака эпоксидными составами или точечной сваркой, так как тонкий металл советских баков склонен к вибрациям, что критично при установке на раму кастомного типа.
Ключевые этапы и материалы
Для достижения аутентичного вида выполняют:
- Формовка металла: выколотка молотком по лекалам для создания характерных выгибов боковин.
- Балансировка объемов: визуальное смещение массы бака вперед за счет удлинения передней части на 3-5 см.
- Интеграция креплений: вваривание скрытых кронштейнов из стальной ленты, повторяющих контур рамы.
Типовые решения отделки:
| Материал | Преимущества | Сложность |
| Сталь 0.8-1.2 мм | Ремонтопригодность, пайка | Требует навыков сварки |
| Алюминий | Легкость, коррозиостойкость | Сложная аргонная сварка |
Финишная обработка включает шлифовку сварочных швов скотч-брайтом, нанесение грунта-наполнителя и двухслойную покраску с обязательной разметкой "knockdown" полос контрастного цвета – фирменного элемента кастом-культуры. Для защиты от отечественного бензина внутренние стенки покрывают термостойким бак-лайнером.
Разборка и покраска всех металлоконструкций современными красками
Полная разборка каркаса, вилок, крыльев и прочих элементов до голого металла обязательна для качественного результата. Старая краска и коррозия удаляются механическим способом (пескоструй, шлифовка) или химическими смывками, после чего поверхности обезжириваются и грунтуются кислотным или эпоксидным составом для защиты и улучшения адгезии.
Использование современных материалов – ключевой момент: двухкомпонентные акриловые уретановые или полиуретановые краски обеспечивают беспрецедентную стойкость к УФ-излучению, бензину, маслам и механическим воздействиям. Нанесение в 2-3 слоя с межслойной сушкой и последующим покрытием лаком создает глубокий блеск и долговечную защиту.
Критические этапы и решения
Подготовительные работы: Тщательная маскировка резьбовых соединений, подшипниковых узлов и внутренних полостей предотвращает повреждение скрытых деталей и забивание каналов. Каждый элемент обрабатывается индивидуально для равномерного покрытия.
Цветовые решения и эффекты:
- Классические монохромы (белый, черный, серебро)
- Кастомные металлики с контролем размера алюминиевой чешуйки
- "Candy" (прозрачные пигменты поверх серебра/золота)
- Хамелеоны с интерференционным эффектом
Финишные технологии: Полировка после отверждения лака устраняет микронеровности, а нанесение керамического покрытия усиливает гидрофобные свойства и защиту от царапин. Для ускорения процесса применяют инфракрасные сушильные камеры.
| Материал | Преимущества | Особенности нанесения |
|---|---|---|
| Эпоксидный грунт | Антикоррозийный барьер, заполнение микронеровностей | Требует шлифовки перед базовым слоем |
| Базовый цвет (BaseCoat) | Широчайшая палитра, эффект "металлик" | Наносится тонкими слоями без перекрытия |
| Лак 2K (ClearCoat) | Глянец, стойкость к агрессивным средам | Обязательна выдержка 30 мин перед сушкой |
Ревизия и замена крепежа завершают процесс: установка нержавеющих или оцинкованных болтов, винтов и шайб не только улучшает эстетику, но и предотвращает проблемы при будущих разборках. Рама после покраски собирается на временных опорах для защиты покрытия.
Изготовление пластиковых обтекателей для бака и рамы по 3D-шаблону
Создание 3D-шаблона начинается с точного цифрового моделирования обтекателей в CAD-программах, учитывающего геометрию бака и рамы Минска. Сканируются ключевые точки креплений и изгибы металлических элементов для идеального позиционирования пластиковых деталей. Полученная модель адаптируется под дизайнерскую концепцию: усиливаются ребра жесткости, формируются технологические зазоры и каналы для проводки.
Готовый цифровой массив разделяется на логические сегменты для печати на 3D-принтере крупногабаритными частями. Используется PETG-пластик или ABS-нить, обеспечивающие термостойкость и ударопрочность. Напечатанные фрагменты соединяются эпоксидным клеем, после чего шаблон шпаклюется и шлифуется до гладкой поверхности – это основа для матрицы.
Технология формования и монтажа
- Подготовка матрицы: Шаблон покрывается разделительным составом, затем наносится слой стекловолокна и эпоксидной смолы толщиной 5-8 мм для создания жесткой негативной формы.
- Вакуумное формование: В матрицу укладывается лист термопластика (поликарбонат 3 мм или ABS-пластик 4 мм), разогретый до 180°C. Вакуумный стол прижимает материал к поверхности, повторяя все контуры.
- Механическая обработка: Готовый обтекатель вырезается из листа, кромки обрабатываются фрезером. В зонах крепления формируются отверстия с металлическими втулками для защиты от деформации.
- Финишная доводка: Поверхность грунтуется и окрашивается автомобильными эмалями с УФ-защитой. Для крепления к раме применяются кронштейны из нержавеющей стали с демпферными прокладками.
| Параметр | Бак | Рама |
|---|---|---|
| Толщина пластика | 3.5 мм | 4 мм |
| Точность посадки | ±0.8 мм | ±1.2 мм |
| Вес комплекта | 1.2 кг | 1.8 кг |
При установке критически важно соблюдать зазоры 3-5 мм между пластиком и баком для компенсации теплового расширения. Обтекатели рамы проектируются с интегрированными воздуховодами – они отводят тепло от двигателя и одновременно создают прижимную силу на скоростях свыше 70 км/ч.
Замена электропроводки на лакированные провода в тефлоновой изоляции
Стандартная электропроводка мотоцикла Минск, особенно на старых экземплярах, часто становится источником проблем. Обычные провода в ПВХ изоляции со временем дубеют, трескаются от вибраций и перепадов температур, контакты окисляются, а изоляция может оплавляться вблизи двигателя. Это ведет к обрывам, утечкам тока, коротким замыканиям и нестабильной работе всей электросистемы – от слабого света фар до отказа зажигания.
Качественная замена штатной проводки на комплект из лакированных проводов, заключенных в тефлоновую (фторопластовую) изоляцию, кардинально повышает надежность электрооборудования Минска. Такой тюнинг устраняет "болезни" старых проводов, обеспечивая долговечность и стабильность электрических цепей даже в жестких условиях эксплуатации легкого мотоцикла.
Преимущества тефлоновой проводки
Использование лакированных проводников в тефлоне дает несколько ключевых преимуществ:
- Высочайшая термостойкость: Тефлоновая изоляция легко выдерживает температуры свыше +200°C, исключая оплавление даже в непосредственной близости от цилиндра и выпускного тракта.
- Исключительная гибкость и стойкость к вибрациям: Провод остается эластичным в широком диапазоне температур, не дубеет на морозе и не трескается от постоянной тряски, характерной для легких мотоциклов.
- Повышенная механическая прочность и износостойкость: Тефлон устойчив к истиранию, маслам, бензину и агрессивным средам, защищая тонкий лакированный проводник внутри.
- Минимальный диаметр и вес: Благодаря тонкой, но прочной изоляции и самому проводнику, новый жгут получается компактнее и легче штатного, что ценно для небольшого мотоцикла.
- Надежный контакт: Лакированный провод требует аккуратной зачистки (обычно термостриппингом или осторожным обжигом/зачисткой), но обеспечивает отличный, долговечный контакт в клеммах благодаря отсутствию окисления медной жилы.
Особенности замены
Процесс замены проводки требует тщательности:
- Подготовка схемы: Детально изучите или составьте точную схему электрооборудования вашего Минска. Используйте цветовую маркировку проводов для безошибочной сборки.
- Выбор провода: Подберите провод нужного сечения (обычно 0.5-1.5 мм²) для разных цепей (зажигание, свет, генератор) и в достаточном количестве. Используйте многожильный провод для гибкости.
- Зачистка и обжим: Для соединений используйте качественные обжимные клеммы (изолированные или неизолированные под термоусадку). Лаковое покрытие обязательно должно быть полностью удалено с концов провода в местах контакта. Применяйте термофен или аккуратное опаливание.
- Монтаж жгута: Аккуратно формируйте жгут, используя термостойкую тканевую изоленту, пластиковые стяжки или кембрики для фиксации. Избегайте острых изгибов и натяжения.
- Защита соединений: Все соединения надежно изолируйте термоусадкой с клеевым слоем для защиты от влаги и вибраций.
Результат: Замена на тефлоновую проводку – это инвестиция в надежность. Вы получаете:
- Стабильное напряжение в бортовой сети.
- Яркий свет фар и габаритов.
- Надежное искрообразование и запуск двигателя.
- Отсутствие "плавающих" неисправностей и поиска обрывов.
- Защиту от коротких замыканий и возгораний.
- Эстетичный и аккуратный вид моторного отсека.
| Характеристика | Стандартная проводка (ПВХ) | Лакированный провод в тефлоне |
|---|---|---|
| Термостойкость | До +70...+105°C (плавится) | Свыше +200°C (стабильна) |
| Стойкость к вибрации | Низкая (дубеет, трескается) | Очень высокая (остается гибкой) |
| Стойкость к агрессивным средам (масло, бензин) | Умеренная (разрушается) | Высокая (инертна) |
| Защита проводника от окисления | Только внешняя изоляция | Двойная (лак + тефлон) |
| Срок службы в условиях мотоцикла | Ограничен (5-15 лет) | Практически неограничен |
Установка светодиодной оптики для лучшей видимости и энергосбережения
Замена штатных ламп накаливания светодиодными аналогами кардинально повышает качество освещения мотоцикла Минск. LED-фары обеспечивают яркий белый свет с чёткой границей пучка, что критически важно для безопасной ночной езды по плохо освещённым дорогам. Одновременно снижается нагрузка на генератор благодаря минимальному энергопотреблению диодов.
Переход на светодиоды охватывает все элементы оптики: головную фару, задний фонарь, габариты и поворотники. Для корректной работы LED-поворотников требуется установка реле-корректора, предотвращающего гипермигание. Современные LED-блоки компактны и легко интегрируются в классические плафоны Минска без серьёзного изменения конструкции.
Ключевые преимущества и особенности монтажа
Преимущества перед штатной оптикой:
- Энергоэффективность: потребление снижается на 70-80%, уменьшая нагрузку на генератор
- Яркость: световой поток превосходит галоген в 2-3 раза при равной мощности
- Долговечность: средний срок службы LED превышает 25 000 часов
- Безопасность: мгновенное включение на полную яркость (0.1 сек)
Технические нюансы установки:
- Подбор цоколей (H4 для фары, P21W для заднего фонаря)
- Монтаж дополнительного радиатора для отвода тепла от диодов
- Установка антибликовых линз для формирования правильного светового пучка
- Интеграция обманки или реле для поворотников (при отсутствии CAN-шины)
| Тип оптики | Рекомендуемые LED | Потребление (Вт) |
|---|---|---|
| Фара ближний/дальний | Dual Beam H4 4000LM | 15 |
| Задний стоп-сигнал | P21/5W COB матрица | 3 |
| Габаритные огни | T10 5050 SMD | 0.5 |
При грамотной установке светодиодная оптика не вызывает перегрева проводки или плафонов. Важно использовать комплекты с сертификацией ECE для соответствия ПДД. Для дальних поездок рекомендуется дублировать штатную оптику съёмными LED-фарами на кронштейнах.
Интеграция экономичного аккумулятора легкового типа с креплением коробом
Замена штатного аккумулятора на компактную легковую батарею существенно снижает вес и освобождает пространство в подседельной зоне. Это позволяет рационально использовать освободившийся объем для установки универсального крепления типа "короб", расширяющего функциональность мотоцикла.
Прямое крепление короба через переходную пластину обеспечивает жесткую фиксацию и оптимальное распределение нагрузки. Для надежной интеграции требуется:
- Изготовить кронштейн из стального листа 2-3 мм, повторяющий геометрию рамы в зоне крепления
- Применить виброизолирующие проставки между коробом и пластиной
- Обеспечить защиту аккумулятора от влаги герметичным кожухом
| Параметр | Штатный АКБ | Легковой АКБ |
| Масса | 3.1 кг | 1.8-2.2 кг |
| Габариты (Д×Ш×В) | 150×85×130 мм | 110×70×100 мм |
| Свободное пространство | Минимальное | ~1.5 л |
При переделке критично соблюдать полярность подключения и устанавливать предохранитель в силовой цепи. Оптимально использовать батареи емкостью 4-6 А·ч с пусковым током от 90 А – они гарантируют стабильный запуск даже при отрицательных температурах.
Дополнительные преимущества включают возможность установки электронных аксессуаров напрямую к клеммам короба и упрощение обслуживания АКБ за счет легкого демонтажа модульной конструкции.
Создание нестандартного кикстартера из авиационного алюминия
Штатный кикстартер Минска, выполненный из стали, обладает значительной массой, создающей инерционную нагрузку на пусковой механизм и увеличивающей общий вес мотоцикла. Замена его на облегченную конструкцию из высокопрочного авиационного алюминия (например, сплава Д16Т) позволяет резко снизить вращающуюся массу, повышая чёткость срабатывания и снижая утомляемость при запуске.
Ключевая сложность заключается в обеспечении необходимой прочности и износостойкости узла, испытывающего ударные нагрузки. Обработка заготовки требует высокоточного фрезерования профиля рычага и строгого соблюдения геометрии посадочного отверстия под вал. Для критических зон контакта с храповиком и оси применяется усиление стальными втулками, запрессованными с термической посадкой.
Технологические этапы и особенности
Процесс изготовления включает:
- Проектирование и моделирование: Разработка 3D-модели с оптимизированными рёбрами жёсткости, расчёт нагрузок в зоне изгиба.
- Выбор материала: Пруток Д16Т (алюминий-медь-магний) с последующей термообработкой Т1 (закалка и естественное старение).
- Механообработка:
- Токарная обработка посадочного отверстия и мест под втулки.
- Фрезерование контура рычага, формирование эргономичного упора под ногу.
- Нарезка шлицов внутри втулки для надёжного соединения с валом.
- Усиление узлов:
- Изготовление стальных втулок (сталь 40Х) для отверстия под ось и зоны контакта с храповиком.
- Запрессовка втулок с натягом после нагрева алюминиевой детали.
- Финальная обработка: Шлифовка поверхностей, анодирование для защиты от коррозии и повышения износостойкости.
Преимущества решения:
| Параметр | Стальной штатный | Алюминиевый кастом |
| Масса | ~650 г | ~220 г |
| Инерция при запуске | Высокая | Минимальная |
| Вибрации | Заметные | Снижены на 40-50% |
| Ресурс (при правильном усилении) | Высокий | Сопоставимый |
Важно: Эксплуатация требует периодического контроля состояния втулок и шлицевого соединения. Несмотря на лёгкость, рычаг сохраняет достаточную жёсткость благодаря рёбрам и усиленным сталью зонам, выдерживая стандартные для Минска нагрузки.
Подбор легких компонентов трансмиссии для снижения вращающихся масс
Снижение инерции вращающихся элементов трансмиссии Минска напрямую влияет на динамику разгона и отзывчивость двигателя. Замена тяжелых штатных деталей на облегченные аналоги уменьшает нагрузку на коленчатый вал, позволяя мотору быстрее раскручиваться и эффективнее использовать мощность.
Основное внимание уделяется ключевым узлам: сцеплению, первичному и вторичному валам коробки передач, а также задней звездочке. Каждый грамм, сэкономленный на этих компонентах, дает ощутимый прирост в характере работы силового агрегата, особенно заметный на легких мотоциклах.
Ключевые элементы для модернизации
- Комплект сцепления: Установка корзины и дисков из алюминиевых сплавов или композитов сокращает массу на 25-40% по сравнению с чугунными оригинальными деталями. Особое внимание - сохранению прочности фрикционных накладок.
- Шестерни КПП: Применение шестерен, фрезерованных из высокопрочной стали с удалением излишнего металла в зонах, не испытывающих критических нагрузок (например, торцы зубьев). Требует точного расчета прочности.
- Вторичный вал: Замена массивного стального вала на полый кованый алюминиевый вариант (при наличии сертифицированных решений) или стальной вал с каналами охлаждения/облегчения.
- Задняя звездочка: Использование звезд с алюминиевым центром и стальными зубчатыми вставками или цельных изделий из спеченных металлов (типа SuperSprox) вместо цельнолитых стальных.
| Компонент | Материал замены | Экономия массы |
|---|---|---|
| Корзина сцепления | Алюминиевый сплав 7075 | ≈35% |
| Диск сцепления (основа) | Титановый сплав | ≈45% |
| Задняя звездочка 48T | Алюминий/Сталь (композит) | ≈50% |
Важно: Балансировка всех облегченных деталей обязательна! Дисбаланс даже в 1-2 грамма на высоких оборотах вызовет вибрации, разрушающие подшипники и валы. При установке полых валов или тонкостенных шестерен критически важно контролировать соосность узлов.
Эффект от модернизации проявляется комплексно: мотор теряет "вялость" на низах, улучшается реакция на ручку газа при переключении передач, снижается нагрузка на кривошипно-шатунный механизм. Для достижения максимального результата работы следует сочетать с установкой облегченного маховика.
Комплексная балансировка валов двигателя после турботюнинга
Турбинирование силового агрегата Минска кардинально меняет рабочие режимы КШМ и ГРМ, провоцируя дисбаланс из-за возросших инерционных нагрузок. Несбалансированные валы при высоких оборотах турбодвигателя создают разрушительные вибрации, угрожающие целостности подшипников, шестерён и стенок картера.
Специализированная балансировка выполняется на электронных стендах с точностью до 0,1 грамма на метр, охватывая три ключевых узла: коленчатый вал, первичный вал КПП и балансирный вал (при наличии). Обязательна предварительная мойка и дефектовка деталей с заменой демпферных элементов – резиновых вставок коленвала и демпфера сцепления.
Критические этапы процедуры
- Коррекция дисбаланса коленвала: Снятие металла с противовесов фрезерованием или установка балансировочных вольфрамовых грузов в высверленные каналы.
- Синхронизация первичного вала КПП: Компенсация массы сцепления через установку балансировочных шайб на крепежные болты корзины.
- Парная балансировка шатунов: Подбор пар с отклонением веса головок и юбок не более ±0.5г после калибровки на электронных весах.
| Параметр | Сток | После турбирования | Допуск после балансировки |
|---|---|---|---|
| Вибрация (мм/с) | 4-6 | 12-18 | ≤3 |
| Обороты холостого хода | 1200-1400 | неустойчивые | стабильные 1400±50 |
Важно: Окончательную проверку проводят на собранном двигателе методом холодной обкатки с датчиками виброанализа, имитируя пиковые нагрузки турборежима. Игнорирование балансировки сокращает ресурс турбодвигателя Минска в 3-4 раза из-за усталостного разрушения алюминиевых деталей картера и постелей валов.
Список источников
При подготовке материалов о тюнинге мотоциклов Минск использовались специализированные ресурсы, посвященные истории, техническим особенностям и модернизации советской мототехники. Основное внимание уделялось практическим аспектам доработки двигателя, шасси и внешнего вида.
Следующие источники предоставляют детальную информацию о запчастях, технологиях переделки и инженерных решениях, расширяющих потенциал легких мотоциклов данной марки. Они включают техническую документацию, форумы энтузиастов и профильные издания.
Ключевые материалы
- Официальные руководства по ремонту и эксплуатации мотоциклов Минск (ММВЗ)
- Архивные выпуски журналов "За рулем" и "Мото" (разделы по тюнингу)
- Технические спецификации и каталоги запчастей для двигателей Ш-58, Ш-62
- Патентная документация СССР на узлы мотоциклов Минск
- Тематические разделы форумов MinskMoto.ru и Советские мотоциклы
- Монографии "Конструкция мотоциклов ММВЗ" (издательство "Транспорт")
- Видеоархивы YouTube-каналов по реставрации советской мототехники
- Отчеты инженерных испытаний тюнинг-комплектов (карбюраторы, поршневые группы)
- Мастер-классы по кастомизации от клубов владельцев Минск
