Тюнинг панели ВАЗ-2114 своими руками - варианты, нюансы, фото

Статья обновлена: 18.08.2025

Салон ВАЗ-2114 часто разочаровывает владельцев устаревшим дизайном и низким качеством материалов. Стандартная "торпедо" выглядит аскетично и быстро теряет презентабельный вид.

Кастомизация приборной панели – эффективный способ преобразить интерьер без больших затрат. Грамотный тюнинг решает сразу несколько задач: маскирует дефекты пластика, создает индивидуальный стиль и повышает комфорт водителя.

Самостоятельная доработка требует понимания особенностей конструкции и выбора оптимального метода. От оклейки пленкой до установки кожзама или полной пересборки – варианты отличаются сложностью, бюджетом и визуальным результатом.

Инструменты и материалы: готовим набор для самостоятельного тюнинга

Качественная подготовка инструментария и расходников – залог эффективного и безопасного тюнинга. Отсутствие нужного ключа или клея в процессе работы приведет к простоям и риску повреждения деталей.

Комплект формируется исходя из выбранного метода доработки: покраска, обтяжка кожей/алькантарой, установка карбоновой пленки или светодиодной подсветки. Универсальные позиции обязательны для любых операций.

Базовый комплект для работ

Инструменты:

• Набор отверток (крестовые, плоские, Torx для крепежа панели)
• Шестигранные ключи
• Канцелярский нож со сменными лезвиями
• Строительный фен для формовки пленки
• Пинцет и пластиковые лопатки для демонтажа без царапин
• Мультиметр (при подключении электроники)
• Паяльник с тонким жалом и припоем

Материалы и расходники:

• Автомобильный обезжириватель
• Абразивные губки (P800-P2000) и шпатлевка для пластика
• Грунт, краска в баллонах или автоэмаль
• Выбранный отделочный материал (виниловая пленка, искусственная кожа, карбон)
• Клей для текстиля/пластика (типа «Момент Кристалл» или аэрозольный)
• Малярный скотч и защитная пленка
• Чистые микрофибровые салфетки

Правила безопасности при работе с электроникой панели приборов

Работа с электрооборудованием автомобиля требует неукоснительного соблюдения мер предосторожности. Нарушение правил может привести к короткому замыканию, выходу из строя электронных компонентов или поражению током.

Особую осторожность следует проявлять при контакте с проводкой, разъемами и контроллерами панели приборов. Даже незначительные ошибки способны повредить бортовую сеть или вызвать сбои в работе датчиков.

Обязательные меры безопасности:

• Отсоедините минусовую клемму аккумулятора перед демонтажем панели
• Используйте инструменты с изолированными ручками
• Не допускайте контакта металлических предметов с токопроводящими дорожками плат
• Проверяйте целостность изоляции проводов перед подключением
• Применяйте антистатический браслет при работе с микросхемами

Порядок действий при подключении:

1. Сверяйте цветовую маркировку проводов согласно схеме
2. Надежно фиксируйте клеммы в разъемах
3. Исключите перегибы и натяжение жгутов проводки
4. Проверьте отсутствие оголенных контактов после сборки
5. Подключайте аккумулятор только после визуального контроля

Перед финальной сборкой обязательно выполните тестовое включение для проверки корректности показаний приборов и отсутствия нагрева проводки. При обнаружении неисправностей немедленно отключите питание.

Снятие рулевой колонки: подготовительный этап перед демонтажем

Подготовительные работы перед снятием рулевой колонки критически важны для безопасности и предотвращения повреждений электронных компонентов. Несоблюдение правил может привести к срабатыванию подушки безопасности или сбоям в работе системы управления.

Обязательно отсоедините минусовую клемму аккумуляторной батареи и выждите 10-15 минут для разрядки конденсаторов системы SRS. Убедитесь, что ключ зажигания извлечен, а рулевое колесо зафиксировано в прямом положении.

Необходимые инструменты и материалы

• Набор торцевых головок (8-19 мм)
• Ключи рожковые (13, 17 мм)
• Отвертки крестообразная и шлицевая
• Специальный съемник рулевого колеса
• Защитные перчатки и очки
• Маркер для меток совмещения

Последовательность подготовительных операций

1. Открутите крепления пластиковой защиты рулевой колонки снизу
2. Снимите декоративные накладки на руле, отжав фиксаторы отверткой
3. Отсоедините разъемы подрулевых переключателей (дворники, свет)
4. Аккуратно демонтируйте кнопку звукового сигнала
5. Отключите желтый разъем подушки безопасности (airbag)
6. Нанесите метки на рулевом валу и фланце рейки маркером

Шаг за шагом: полный демонтаж торпедо ВАЗ-2114 в гаражных условиях

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Обеспечьте хорошее освещение рабочей зоны и подготовьте контейнеры для мелких крепежных элементов.

Потребуются инструменты: крестовая и плоская отвертки, ключи на 10 и 13, торцевая головка на 7, пластиковый медиатор для клипс, кусачки-стяжки для фиксации проводов.

1. Снятие рулевого колеса
   • Открутите гайку крепления руля (ключ 24)
   • Снимите руль, аккуратно раскачивая его при демонтаже
2. Демонтаж кожуха рулевой колонки
   • Выкрутите 4 самореза снизу кожуха
   • Разъедините половинки кожуха, отщелкнув фиксаторы
3. Извлечение комбинации приборов
   • Открутите два верхних винта крепления (головка 7)
   • Потяните щиток на себя, отключите 3 разъема проводов
4. Снятие центральной консоли
   • Демонтируйте рамку магнитолы и блок управления печкой
   • Открутите 4 болта крепления консоли (ключ 10)
   • Отсоедините разъемы прикуривателя и кнопок
5. Демонтаж воздуховодов и дефлекторов
   • Пластиковым медиатором подденьте решетки дефлекторов
   • Отсоедините боковые воздуховоды, нажав на фиксаторы
6. Откручивание крепежа торпедо
   • Снимите бардачок (открутите 5 саморезов)
   • Выкрутите болты: 2 сверху, 3 снизу, 2 по бокам (ключ 13)
7. Отсоединение коммуникаций
   • Отключите все разъемы проводки (фары, замок зажигания)
   • Снимите трос привода заслонки отопителя
   • Отсоедините трубки омывателя фар (при наличии)
8. Извлечение торпедо
   • Потяните конструкцию на себя, освобождая направляющие
   • Выведите торпедо через водительскую дверь

Особенности креплений

Элемент	Тип крепежа	Количество
Щиток приборов	Винты под торцевой ключ	2 шт
Центральная консоль	Болты под ключ 10	4 шт
Основная рама торпедо	Болты под ключ 13	7 шт
Боковые накладки	Пластиковые клипсы	6 шт

При демонтаже отмечайте расположение разъемов цветными стикерами. Резиновые уплотнители лобового стекла аккуратно поддевайте пластиковым скребком.

Проверьте отсутствие забытых соединений перед финальным извлечением конструкции. Установку производите в обратной последовательности.

Разборка бардачка и центральной консоли для доступа к скрытым элементам

Бардачок снимается после откручивания саморезов в нижней части перчаточного ящика и снятия ограничительных петель по бокам – потяните боковые стенки наружу, одновременно приподнимая конструкцию вверх для освобождения от креплений. Будьте осторожны с проводкой подсветки, при её наличии, аккуратно отсоединив разъем.

Центральная консоль демонтируется поэтапно: сначала снимите декоративную накладку рычага КПП, поддев её отверткой с тряпичной прокладкой, затем открутите винты крепления подстаканника и тоннеля. Выкрутите саморезы под климатическими блоками и снимите защитный кожух педали газа – это откроет доступ к основным креплениям тоннеля консоли к кузову.

Последовательность действий для тоннеля консоли

1. Отсоедините разъемы прикуривателя и электропакета (если подключены к тоннелю).
2. Выкрутите 4 болта крепления тоннеля к полу (расположены под ковриками у основания).
3. Снимите пластиковые заглушки и открутите боковые винты под торпедой.
4. Плавно потяните тоннель вверх вместе с рычагом ручного тормоза.

Доступные узлы после демонтажа

• Электропроводка: жгуты под торпедой, разъемы магнитолы.
• Крепления педального узла и тросов управления.
• Скрытые полости для шумоизоляции или прокладки кабелей.
• Монтажные точки под дополнительные приборы (вольтметр, контроллер).

Элемент	Тип крепежа	Особенности
Бардачок	Саморезы, пластиковые петли	Хрупкие защелки – не прилагать избыточное усилие
Накладка КПП	Пластиковые клипсы	Требует аккуратного поддевания по периметру
Тоннель консоли	Болты М8, саморезы	Обязательна фиксация рычага ручника при подъеме

Обезжиривание пластика: выбор средств и техника нанесения

Перед любым окрашиванием или нанесением декора поверхность панели ВАЗ-2114 требует тщательного обезжиривания. Остатки заводской смазки, силиконов, следы от рук или полиролей создают жировую пленку, резко снижающую адгезию материалов. Без этого этапа краска или пленка быстро отслоятся.

Качество обезжиривания напрямую влияет на долговечность тюнинга. Поверхность должна быть не просто чистой на вид, а химически подготовленной к контакту с краской или клеящим составом. Недостаточно протереть тряпкой – нужен специализированный подход.

Выбор обезжиривающих средств

Используйте только составы, безопасные для автопластика:

• Специализированные автомобильные обезжириватели: Антисиликон, Body, Preline. Оптимальны, быстро испаряются, не повреждают пластик.
• Изопропиловый спирт (изопропанол): Эффективен, доступен, безопасен. Концентрация 70-99%.
• Уайт-спирит: Применяйте с осторожностью! Используйте очищенный вариант. Нанесите предварительно на незаметный участок для проверки реакции пластика. Сильный запах.

Запрещено: Ацетон, бензин, растворитель 646/647 – агрессивны, растворяют или мутят пластик панели ВАЗ-2114.

Техника правильного нанесения

Соблюдайте последовательность:

1. Механическая очистка: Удалите пыль, крупные загрязнения сухой или слегка влажной микрофиброй.
2. Нанесение средства: Налейте обезжириватель на чистую безворсовую салфетку (микрофибра, специальная автосалфетка). Не лейте средство прямо на панель!
3. Протирка: Тщательно протрите всю поверхность пластика в одном направлении (например, сверху вниз), с умеренным нажимом. Особое внимание стыкам, текстурированным участкам.
4. Смена салфетки: Меняйте салфетку или ее участок после каждого прохода по площади примерно 0.5 кв.м. Использование грязной салфетки размазывает жир.
5. Сушка: Дайте поверхности полностью высохнуть естественным путем (2-5 минут). Не вытирайте насухо!
6. Контроль: Проверьте чистоту, проведя пальцем в перчатке. Не должно быть жирных разводов или ощущения липкости.

Ключевые правила: Работайте в проветриваемом помещении, используйте нитриловые перчатки. Не прикасайтесь к обезжиренной поверхности голыми руками! Приступайте к покраске или оклейке сразу после высыхания.

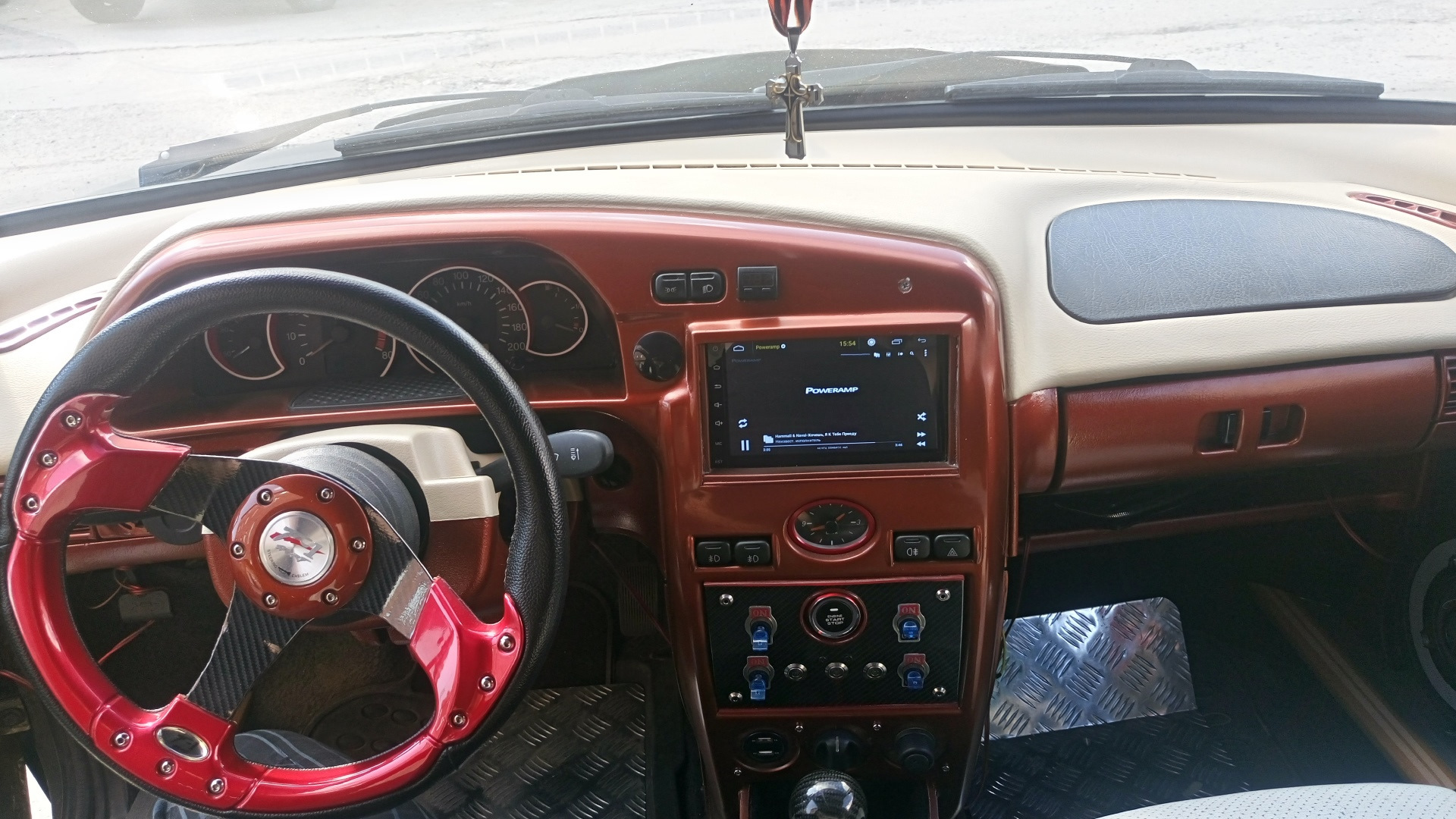

Бюджетная покраска торпедо: подбор автоэмали и грунтовки

Критически важно использовать специализированные составы для пластика: обычные краски быстро растрескаются от вибраций и перепадов температур. Оптимальный вариант – аэрозольные автоэмали в баллончиках, совместимые с полимерными поверхностями. Ключевые критерии: термостойкость (до +80°C), эластичность после высыхания и УФ-фильтр для защиты от выгорания.

Матовая или полуматовая текстура предпочтительнее глянца – меньше бликов на лобовом стекле и маскирует мелкие неровности. Для ВАЗ-2114 популярны оттенки "антрацит", "черный графит" или "темный беж", гармонирующие с заводской отделкой. Рассчитайте количество: одного баллона 400 мл хватает на 2-3 слоя торпедо при экономном распылении.

Нюансы выбора грунтовки и подготовки

Без адгезионного грунта краска отслоится за сезон. Применяйте только праймеры с пометкой "для пластика" (Plastic Primer), создающие шероховатый слой для сцепления. Избегайте кислотных составов – они разъедают основу. Этапы подготовки:

1. Обезжиривание: удалите силиконовые следы антистатиком (Body 700, Abro).
2. Шлифовка: обработайте поверхность серой скотч-брайтом P600 для матирования.
3. Нанесение грунта: 1-2 тонких слоя с межслойной сушкой 15 минут.

Сочетаемость материалов:

Тип грунта	Рекомендуемая эмаль	Бюджетный пример
Акриловый адгезионный	Акриловая аэрозоль	KUDO KU-7000 + KUDO KU-0001
Эпоксидный 2К	Матовая база	Novol Protect 340 + Bosny Matte Black

Финишный лак не обязателен для матовых покрытий, но повышает износостойкость глянца. Сушка – 24 часа перед сборкой. Используйте респиратор и проветриваемое помещение: пары аэрозолей токсичны.

Техники аэрографии: нанесение рисунков на поверхность панели

Аэрография позволяет создавать сложные градиенты, объемные изображения и фотореалистичные картины на торпедо ВАЗ-2114. Ключевым преимуществом является плавность переходов цвета, недостижимая при работе кистями. Технология требует предварительного обезжиривания поверхности и нанесения грунтовочного слоя для улучшения адгезии краски.

Основные этапы включают разработку эскиза с учетом изгибов панели, создание трафаретов для многослойных рисунков и послойное нанесение акриловых красок под давлением воздуха. Финишное покрытие двухкомпонентным лаком обязательно для защиты от УФ-лучей и механических повреждений. Толщина слоя не должна превышать 200 микрон во избежание растрескивания.

Критические нюансы работы

• Давление воздуха: 1.5-2.5 атм для тонких линий, 3-4 атм для фоновых заливок
• Дистанция сопла: 10-15 см для базовых слоев, 2-5 см для детализации
• Подготовка красок: фильтрация и разбавление спецрастворителем до консистенции молока

Материал	Назначение	Время сушки
Акриловый грунт	Выравнивание впитываемости	40-60 мин
Автоэмаль base	Цветовая подложка	25-35 мин
Аэрографные краски	Рисунок	15-25 мин/слой
2K лак HS	Финишная защита	24 часа (полная полимеризация)

При прорисовке теней используйте лессировку – нанесение полупрозрачных слоев с постепенным усилением тона. Для бликов применяйте технику обратной маскировки:

1. Закрыть готовый фон жидкой маскировочной пленкой
2. Вырезать контуры бликов скальпелем
3. Нанести перламутровый состав аэрографом
4. Удалить маску после подсыхания

Избегайте распыления при влажности выше 70% и температуре ниже +15°C – это провоцирует конденсат в краскоподаче и образование кратеров. Для ремонта дефектов используйте влажную шлифовку мелкозернистыми абразивами P2000-P3000 с последующим полированием пастой.

Оклейка карбоновой пленкой: особенности монтажа на сложные формы

Монтаж на рельефные поверхности (вентиляционные решетки, ручки, выступы) требует термоформирования. Пленку прогревают строительным феном до 60-70°C, чтобы активировать клей и повысить эластичность материала. Начинают с центральных выпуклостей, постепенно разглаживая ракелем с силиконовой насадкой по радиальным направлениям. Излишки воздуха удаляют прокалыванием микроиглой с последующим разглаживанием.

Для глубоких вогнутостей делают надрезы «солнышком» или треугольные клинья. После прогрева фрагменты укладывают внахлест 1-2 мм, избегая совмещения стыков на видимых участках. Углы обрабатывают методом двойного растяжения: сначала фиксируют одну плоскость, затем прогревают и заворачивают смежную часть с запасом 15-20 мм на тыльную сторону.

Ключевые правила работы с рельефом

1. Предварительная примерка: Вырезать шаблон из малярной пленки для сложных зон (например, вокруг замка зажигания)
2. Дозированный нагрев: Не превышать 100°C – вызывает деформацию текстуры карбона
3. Техника растяжения: Удерживать пленку под углом 45° к поверхности при формовке радиусов

Тип рельефа	Инструменты	Время прогрева
Острые грани (воздуховоды)	Фен + резиновый ракель	8-10 секунд на участок
Сферические элементы (кнопки)	Микроволоконная салфетка	5-7 секунд круговыми движениями

После завершения монтажа обязательна финишная термообработка феном на минимальной мощности по всей поверхности для активации клеевого слоя. Излишки материала по краям подрезают монтажным ножом только после полного остывания пленки.

Обтяжка алькантарой: выкройка материала и работа с клеем

Снимите панель с автомобиля и тщательно очистите её от пыли и жира обезжиривателем. Просушите поверхность перед началом работ. Подготовьте алькантару, клей (рекомендуется аэрозольный для текстиля или "Момент Кристалл"), острый нож, прижимной валик, фен и ножницы.

Создайте выкройку материала. Разложите алькантару изнаночной стороной вверх. Приложите деталь панели и обведите контур, добавляя припуски 3-5 см на подвороты. Для сложных рельефов сделайте дополнительные вытачки. Разрежьте материал по разметке, учитывая направление ворса.

Технология оклейки

Нанесите клей тонким равномерным слоем на панель и обратную сторону алькантары из баллончика или кистью. Дождитесь "схватывания" (5-15 минут по инструкции к клею). Начинайте приклеивание от центра к краям, разглаживая материал валиком. Для сложных форм используйте фен: нагретая алькантара становится эластичнее.

1. Приложите материал к центральной части панели
2. Разгладьте поверхность круговыми движениями без натяга
3. Обрабатывайте рёбра и углы, делая надрезы для подворотов
4. Прижмите края на тыльной стороне панели

Критические ошибки:

• Толстый слой клея (образует бугры)
• Недостаточные припуски на сложных изгибах
• Приклеивание без выдержки "до отлипа"

После монтажа прогрейте феном проблемные участки для лучшей адгезии. Удалите излишки материала ножом. Дайте клею полимеризоваться 24 часа перед установкой панели в авто. Проверьте отсутствие пузырей и отслоений по краям.

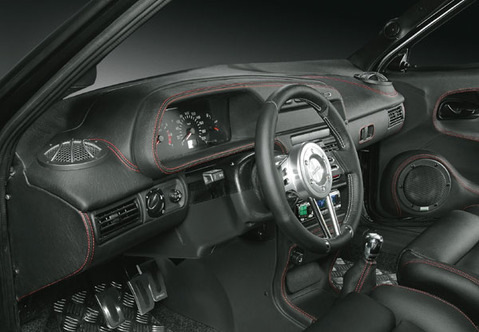

Создание мягкой панели: наполнитель и декоративная строчка

Выбор наполнителя определяет тактильные ощущения и долговечность панели. Оптимально использовать синтепон толщиной 5-10 мм или поролон средней плотности (35-45 кг/м³). Материал выкраивается по форме детали с припуском 1-2 см по краям для подгиба. Наполнитель фиксируется на пластиковой основе контактным клеем ("Момент Кристалл", "Рапид") равномерным тонким слоем с последующим прижимом на 5-10 минут.

После высыхания клея поверх наполнителя укладывается кожа или кожзам, предварительно разглаженный для исключения складок. Материал временно фиксируется малярным скотчем или прищепками по периметру, особое внимание уделяя сложным рельефам и углам. Запас ткани по краям должен составлять 3-4 см для последующей подворотки.

Техника декоративной прострочки

Строчка выполняет две функции: декоративную и фиксирующую. Для работы потребуется:

• Швейная машина с усиленным механизмом (рекомендуется иглы №100-110)
• Полиэстеровые нитки №40 в тон или контрастные
• Шаблон из картона для разметки узора

Основные варианты строчки:

1. Ромбовидная сетка (классический автомобильный вариант)
2. Параллельные линии с шагом 20-30 мм
3. Контурная прострочка по периметру элементов

Перед прошивкой на материал наносится разметка с помощью исчезающего маркера или портновского мелка. Начинайте строчить от центра к краям, чтобы избежать перекоса материала. Скорость машины должна быть равномерной, без рывков. После завершения прострочки:

• Концы нитей протягиваются на изнанку и фиксируются клеем
• Излишки материала подворачиваются и приклеиваются к торцам основы
• Проверяется равномерность натяжения по всей поверхности

Замена штатной подсветки приборов на светодиодные лампы

Замена штатных ламп накаливания в приборной панели ВАЗ-2114 на светодиодные – популярный способ модернизации. Основные причины перехода: яркий и равномерный свет, минимальный нагрев элементов, существенно больший ресурс работы и сниженное энергопотребление. Светодиоды позволяют реализовать нестандартные цветовые решения подсветки.

Для выполнения работы потребуются светодиодные лампы типа Т5 (W1.2W) с нужным цоколем и цветом свечения, набор отверток (крестовых и, возможно, звездочка TORX T10), пинцет, тканевые перчатки для защиты панели от отпечатков. Количество ламп зависит от года выпуска авто (обычно 4-6 штук для подсветки шкал и 1-2 для поворотов/лампочек индикации).

Пошаговый процесс замены

Демонтаж приборной панели:

1. Снимите минусовую клемму с аккумулятора для безопасности.
2. Открутите два винта крепления кожуха рулевой колонки снизу.
3. Аккуратно подденьте и снимите верхнюю декоративную накладку приборной панели.
4. Выкрутите винты (обычно 4 шт.), фиксирующие комбинацию приборов.
5. Потягивая приборку на себя, отсоедините все разъемы на задней стороне, запоминая их расположение.

Замена ламп:

• Выверните старые лампы накаливания из посадочных мест на тыльной стороне приборки.
• Внимательно проверьте маркировку цоколей новых светодиодов – они должны точно соответствовать старым (обычно Т5, но возможны вариации).
• Установите светодиодные лампы в патроны. Крайне важно соблюсти полярность! Если лампа не загорается – извлеките ее, разверните на 180 градусов и вставьте снова.
• Проверьте работоспособность каждой лампы, подключив разъемы к приборке и временно подав питание (подсоединив АКБ).

Сборка:

1. После успешной проверки отключите питание и аккуратно установите приборную панель на место, зафиксировав винтами.
2. Подключите все разъемы.
3. Установите накладки и кожух рулевой колонки, закрутите винты.
4. Подсоедините клемму АКБ.

Важные нюансы:

• Выбирайте светодиоды с распределенными по корпусу чипами (SMD) для равномерного свечения шкал.
• Для подсветки индикаторов (повороты, давление масла) берите лампы с узким углом рассеивания.
• Синий или зеленый свет меньше утомляет глаза ночью по сравнению с красным или оранжевым.
• Помните: светодиоды для подсветки шкал и индикаторов могут иметь разную конструкцию и мощность.

Тип элемента подсветки	Рекомендуемый тип светодиодной лампы
Основные шкалы (спидометр, тахометр)	SMD Т5 (4-6 чипов), нейтральный белый или голубой
Индикаторы (повороты, аварийки, ручник)	T5 с узким углом, цвет соответствующий индикатору (оранж/красн/зел)
Подсветка переключателей	Миниатюрные SMD T3 (если меняются)

Монтаж неоновой подсветки в дефлекторы вентиляции

Установка неоновой подсветки в дефлекторы вентиляции ВАЗ-2114 создает стильный акцент в салоне, подчеркивая геометрию воздуховодов и обеспечивая мягкое фоновое свечение в темное время суток. Такая модификация визуально расширяет пространство торпедо, добавляет современности интерьеру и повышает комфорт без ослепляющего эффекта.

Для работы потребуется гибкий неоновый шнур (диаметром 2-3 мм) или светодиодная лента холодного свечения, изолента, термоусадочные трубки, провод сечением 0,75 мм², клеммы, предохранитель на 5А. Обязательно подготовьте тестер для поиска цепи +12V при включенных габаритах и кусачки для зачистки проводов.

Пошаговая установка

1. Демонтаж дефлекторов: Снимите пластиковые решетки, аккуратно поддев их тонкой отверткой по периметру.
2. Подготовка неона: Отрежьте 4 сегмента неонового шнура по длине каждого дефлектора. Заизолируйте торцы силиконовым герметиком.
3. Крепление:
   • Фиксация в пазах: Уложите неон в технологические углубления с тыльной стороны решетки.
   • Фиксация скобами: Используйте пластиковые хомуты через предварительно просверленные отверстия Ø2 мм.
4. Электромонтаж:

   Цепь питания	Подключите «+» к проводу габаритных огней (синий с черной полосой), «-» к кузову
   Защита	Врежьте в «+» провод предохранитель рядом с точкой подключения
   Изоляция	Обожмите соединения термотрубками, проложите провода под торпедо стяжками

5. Проверка и сборка: Включите габариты для тестирования свечения. Установите дефлекторы на место, избегая пережатия проводов.

Важно: Для равномерного свечения избегайте резких перегибов неона. При использовании RGB-ленты дополнительно установите контроллер в зоне доступности водителя. Мощность блока питания не должна превышать 60W для стандартной проводки.

Установка дополнительных приборов (вольтметр, тахометр)

Монтаж дополнительных измерительных приборов на ВАЗ-2114 позволяет контролировать ключевые параметры работы двигателя и бортовой сети в режиме реального времени. Вольтметр отслеживает напряжение генератора и состояние аккумулятора, предотвращая глубокий разряд, а тахометр помогает оптимизировать переключение передач и выявлять нестабильность холостого хода.

Для установки потребуется базовый набор инструментов: дрель с коронкой (обычно Ø52 мм для стандартных приборов), нож, изолента, термоусадка, мультиметр и провода сечением 0.75-1.5 мм². Обязательно отключайте минусовую клемму аккумулятора перед началом работ! При выборе приборов учитывайте их размеры, тип подсветки (светодиоды предпочтительнее ламп накаливания) и соответствие шкалы диапазону измерений (для тахометра – до 8 000 об/мин).

Пошаговый процесс установки

Подготовка места: Определите зону для приборов на центральной консоли или торпедо. Варианты:

• Создание нового отверстия слева от рулевой колонки
• Монтаж в заглушку под магнитолу
• Установка в корпус воздуховода печки (требует модификации)

Вольтметр:

1. Зафиксируйте прибор в подготовленном посадочном месте
2. Красный провод подключите к замку зажигания (сигнал «+» при включении)
3. Черный провод соедините с массой кузова (болт возле педального узла)
4. Подсветку подключите параллельно габаритным огням

Тахометр:

1. Закрепите прибор, выведя провода в моторный отсек через технологическое отверстие в торпедо
2. Сигнальный провод подключите к выводу «К» катушки зажигания
3. Питание («+12В») – к замку зажигания, массу – на кузов
4. Для цифровых моделей: провод RPM подсоедините к диагностическому разъёму OBD-II

Финишные работы: Надежно заизолируйте соединения, проложите провода в гофру, исключив контакт с подвижными элементами. После подключения АКБ проверьте работу приборов на разных режимах:

Проверка	Вольтметр	Тахометр
Зажигание включено	12.4-12.7В	0 об/мин
Холостой ход	13.8-14.5В	750-850 об/мин
Нагрузка (фары, печка)	Не ниже 13.2В	Стабильные показатели

При неверных показаниях тахометра проверьте правильность подключения к катушке и целостность проводов. Важно: для аналоговых приборов может потребоваться калибровка потенциометром согласно инструкции производителя.

Интеграция современных мультимедийных систем в оригинальный посадочный размер

Основная сложность при установке современных магнитол в ВАЗ-2114 – адаптация стандартного посадочного места 1DIN под популярные 2DIN-устройства или габаритные сенсорные экраны. Штатная ниша рассчитана на одноблочные аппараты, что требует технических доработок для расширения пространства без ущерба эстетике.

Ключевым этапом становится изготовление или подбор переходной рамки-лицевой панели. Она должна компенсировать разницу в размерах и обеспечить жесткую фиксацию мультимедийной системы. Качественная рамка визуально интегрирует новое оборудование в интерьер, скрывая технологические зазоры и крепежные элементы.

Технологические аспекты монтажа

При установке учитывайте следующие нюансы:

• Глубина ниши: Современные системы требуют 16-18 см глубины. При недостатке пространства демонтируйте пластиковые усилители за панелью или аккуратно подрежьте тыльные элементы обшивки.
• Электропитание: Штатная проводка не рассчитана на высокую нагрузку. Прокладывайте отдельный силовой кабель от аккумулятора через предохранитель, используя стандартные ISO-разъемы только для управления подсветкой и антенной.
• Охлаждение: Обеспечьте вентиляционный зазор 1-2 см между тыльной стороной магнитолы и жгутом проводов. Перегрев снижает ресурс электроники.

Для подключения мультимедийного комплекса потребуется:

1. Адаптер CAN-шины для синхронизации с бортовыми системами (управление подсветкой, датчиком скорости).
2. Переходник на рулевое управление (при поддержке магнитолой этой функции).
3. Активные антенные адаптеры для цифрового TV/DAB+.

Тип системы	Особенности интеграции	Рекомендуемые доработки
Штатная 1DIN	Прямая установка без модификаций	Добавление USB-порта в заглушку бардачка
Универсальная 2DIN	Фрезеровка перемычки в нише + рамка	Усиление креплений металлическими кронштейнами
Планшетный дисплей (7-10")	Выносной монтаж на кронштейнах	Прокладка кабелей в кабель-каналах под панелью

Важно: При установке сенсорных систем смещайте экран в сторону водителя на 5-10°. Это улучшит эргономику управления без изменения конструкции панели. Для защиты от вибраций используйте демпфирующие прокладки между рамкой и пластиком торпедо – это предотвратит дребезжание на неровных дорогах.

Изготовление самодельных подстаканников в тон панели

Основная задача – добиться идеального цветового соответствия с торпедой. Снимите съёмную заглушку с панели (например, пепельницу или заглушку для кнопок) – она послужит образцом для подбора оттенка пластика или краски. Используйте эпоксидный пластик, двухкомпонентные составы для литья или готовые пластиковые заготовки подходящей толщины.

Тщательно подготовьте поверхность будущего подстаканника: обезжирьте, обработайте мелкой наждачкой для лучшей адгезии. Если красите, наносите грунт в тон основы панели (серый/бежевый), затем несколько тонких слоев автоэмали из баллончика, точно совпадающей по коду RAL или визуально с образцом. Обязательно используйте матовый или глянцевый акриловый лак, идентичный фактуре родной панели.

Варианты форм и крепления

Рассмотрите три практичных варианта конструкции:

• Моноблок с боковым крепежом: Литой элемент с плоской монтажной платформой. Фиксируется на торпедо двухсторонним скотчем 3М VHB или через технологические отверстия саморезами в торец панели.
• Секционные модули: Несколько независимых стаканов, встраиваемых в штатные отверстия (например, вместо пепельницы). Каждый имеет индивидуальные боковые распорки из резины.
• Универсальный хомут: Гибкая основа (полиуретановая лента), к которой термоклеем крепятся пластиковые стаканы-держатели. Охватывает тоннель КПП или фиксируется под дефлекторами.

Обязательно обработайте внутренний край стаканов резиновым уплотнителем – это предотвратит дребезжание банок и царапины на посуде. Для нестандартных мест (например, возле ручника) сделайте картонный макет, проверьте эргономику, прежде чем резать пластик.

Тюнинг воздуховодов: покраска или замена решеток

Покраска штатных решеток воздуховодов – бюджетный и быстрый способ обновить салон. Перед обработкой детали тщательно обезжиривают, наносят грунт для пластика и несколько слоев краски из аэрозольного баллона. Матовые, глянцевые или металлизированные оттенки позволяют гармонировать с другими элементами интерьера или создать контрастный акцент. Главный минус – недолговечность покрытия при механическом воздействии.

Полная замена решеток дает больше возможностей для персонализации. В продаже доступны варианты из ABS-пластика, алюминия или карбона с разнообразными узорами: соты, сетка, вертикальные/горизонтальные ламели. Некоторые модели имеют встроенные светодиодную подсветку или держатели для планшетов. При выборе учитывайте совместимость с креплениями ВАЗ-2114 и качество литья – дешевые аналоги часто крошатся при монтаже.

Сравнение методов

Критерий	Покраска	Замена
Стоимость	500–1000 руб.	1500–5000 руб.
Сложность	Средняя (требует снятия)	Простая (клипсовое крепление)
Вариативность	Только цвет	Форма, текстура, подсветка

Важные нюансы при работе:

• Для съема штатных решеток используйте пластиковый скребок, чтобы не повредить торпедо
• При установке подсветки подключение ведут к габаритным огням через предохранитель
• Аэрографом наносят градиент или орнамент на окрашенные поверхности

Комбинированный подход: покраска новых решеток в нестандартный цвет перед установкой. Например, черные алюминиевые соты с красными кантами. Такой вариант требует подбора термостойкой краски и увеличивает бюджет, но создает эксклюзивный вид.

Модификация рулевой колонки: обшивка кожей и декор

Обшивка рулевой колонки кожей – популярный способ повысить эстетику и эргономику салона ВАЗ-2114. Этот элемент постоянно находится в поле зрения водителя, поэтому его внешний вид и тактильные ощущения критично важны для комфорта. Качественная отделка скрывает дешевый пластик штатного кожуха, придает интерьеру солидность и лучше противостоит износу.

Работу начинают со снятия пластикового кожуха рулевой колонки. Поверхность тщательно обезжиривается спиртом или специальным очистителем для обеспечения надежной адгезии материалов. Важно подобрать кожу или качественный кожзам: материал должен быть достаточно тонким для удобного монтажа на изгибы, но плотным для долговечности. Популярны гладкие, перфорированные варианты или комбинации текстур.

Технология обтяжки и декорирования

Основной метод – натяжка материала на клей с последующей прошивкой. Используйте автомобильный контактный клей высокого качества. После нанесения и подсыхания клея (до "отлипа"), кожу аккуратно разглаживают от центра к краям, избегая перекосов и пузырей. Финишный этап – ручная или машинная строчка по контуру, которая обеспечивает точную посадку и декоративный эффект.

Дополнительные варианты декора:

• Контрастная строчка: Нити яркого цвета (красные, синие, бежевые) подчеркивают швы.
• Перфорация: Узорные отверстия улучшают вентиляцию и создают спортивный стиль.
• Накладки: Вставки из карбоновой пленки, алюминиевые или хромированные планки на стыках кожуха.
• Подсветка: Светодиодные ленты по нижнему краю кожуха для мягкого ночного освещения.
• Тиснение/гравировка: Нанесение логотипов или орнаментов на поверхность кожи.

Ключевые моменты для успешного результата

При выборе цвета учитывайте общую гамму салона. Черный, серый, коричневый – универсальны; яркие оттенки (красный, синий) используют осторожно как акценты. Не перегружайте элемент декором – избыток деталей визуально "захламляет" пространство перед водителем. После установки проверьте отсутствие помех при регулировке руля по высоте и свободный ход всех органов управления.

Готовая обшитая колонка кардинально меняет восприятие рулевого узла. Фото тюнингованных вариантов демонстрируют, как даже бюджетная отделка преображает салон "четырки", делая его визуально дороже и уютнее. Главное – точность раскроя и аккуратность монтажа.

Ретрофит кнопок управления: замена на металлические аналоги

Замена штатных пластиковых кнопок на металлические аналоги существенно повышает визуальное восприятие панели управления ВАЗ-2114. Металлические элементы придают интерьеру солидность, лучше противостоят выцветанию и механическим повреждениям. Тактильные ощущения от нажатия становятся более четкими, а разнообразие дизайнов (хром, матовая сталь, бронза) позволяет гармонично интегрировать их в любой стиль салона.

Для работы потребуются металлические кнопки подходящего диаметра, пластиковая монтажная лопатка, набор отверток и мультиметр. Предварительно проверьте совместимость новых кнопок с посадочными местами и электрическими разъемами вашей модификации панели. Обязательно снимите клемму с аккумулятора перед началом работ для предотвращения замыканий.

Технология замены и особенности

1. Демонтируйте центральную консоль: снимите декоративные накладки вокруг магнитолы и блока управления печкой, открутите крепежные болты
2. Извлеките штатные кнопки, аккуратно поддев их монтажной лопаткой. Отсоедините разъемы питания, запоминая расположение проводов
3. Подготовьте металлические аналоги: при необходимости доработайте посадочные отверстия надфилем, проверьте глубину посадки
4. Установите новые кнопки, подключите разъемы. Протестируйте функционал до финальной сборки при помощи мультиметра

Критерий	Пластиковые кнопки	Металлические аналоги
Ресурс нажатий	~15 000 циклов	~50 000 циклов
Устойчивость к царапинам	Низкая	Высокая
Температурная деформация	Заметная на солнце	Минимальная
Риск люфта	Высокий через 2-3 года	Низкий

При выборе металлических кнопок учитывайте особенности подсветки: некоторые модели требуют замены светодиодов из-за разной светопропускаемости материала. Для кнопок обогрева заднего стекла и аварийки предпочтительны варианты с керамическими вставками – они лучше рассеивают тепло при длительной работе. Избегайте изделий с острыми гранями, которые могут повредить соседние элементы панели.

3D-печать уникальных элементов для кастомизации торпедо

3D-печать открывает неограниченные возможности для персонализации торпедо ВАЗ-2114, позволяя создавать детали любой сложности: от стильных заглушек штатных отверстий до полноценных корпусов для мультимедийных систем или держателей гаджетов. Технология идеально подходит для мелкосерийного производства, давая доступ к уникальным решениям, недоступным в магазинах.

Для реализации проектов потребуется 3D-принтер (FDM или SLA), навыки моделирования в CAD-программах (Fusion 360, Blender) и терпение для финальной обработки деталей. Ключевые материалы – ABS/ASA-пластики (термостойкие) и PETG (ударопрочный), хотя для декоративных элементов подойдут и PLA/PLA+ с последующей защитой от ультрафиолета.

Популярные варианты тюнинга

Основные направления кастомизации торпедо с помощью 3D-печати:

• Органайзеры и держатели: карманы для мелочей, клипсы подологов, крепления для планшетов или смартфонов с интегрированной зарядкой.
• Декоративные накладки: рамки вентиляционных дефлекторов, стилизованные заглушки ручек печки, кастомные панели вокруг магнитолы с подсветкой.
• Функциональные модули: корпуса для дополнительных USB-портов, переключателей сабвуфера, датчиков или вольтметров.
• Элементы эргономики: удлинители рычага КПП, подстаканники нестандартной формы, крышка бардачка с интегрированным лотком.

Этапы создания детали:

1. Сканирование или точный замер зоны установки (штангенциркуль, лекала).
2. Проектирование 3D-модели с учетом толщины стенок (≥2.5 мм) и монтажных элементов.
3. Печать с оптимальными настройками (температура, заполнение, поддержки).
4. Постобработка: удаление поддержек, шлифовка, грунтовка и покраска (например, структурной автоэмалью).

Материал	Плюсы	Минусы	Применение на торпедо
ABS/ASA	Термостойкость (+80°C), прочность	Требует камеры подогрева, коробится	Корпуса электроники, детали у лобового стекла
PETG	Устойчивость к ударам, простота печати	Сложная покраска, гигроскопичность	Держатели, органайзеры, крепежные элементы
PLA/PLA+	Четкая детализация, низкая цена	Хрупкость на морозе, деформация от солнца	Декоративные вставки (при затемнении стекол)

Важно: Крупные детали (панели, коробы) проектируйте с компенсационными зазорами (0.2-0.5 мм) для нивелирования температурного расширения. Для сочленяемых элементов (защелки, петли) используйте PETG или нейлон. Финишное покрытие авто-лаком обязательно даже для стойких пластиков – оно защитит от выцветания и царапин.

Улучшение шумоизоляции приборной панели: материалы и технологии

Шум двигателя, трансмиссии и дорожного покрытия активно проникает в салон через металлический щит моторного отсека и точки крепления приборной панели ВАЗ-2114. Эффективная шумоизоляция этой зоны критически важна для акустического комфорта.

Работы требуют полного демонтажа панели, включая снятие рулевой колонки, комбинации приборов, магнитолы и воздуховодов. Подготовка поверхностей (очистка, обезжиривание) обязательна для надежной адгезии материалов.

Ключевые материалы и их применение

Используется комплексный подход с комбинацией материалов:

• Вибродемпфирующие (Вибропласт, Битопласт): Наклеиваются на металл перегородки моторного щита и каркас панели. Подавляют низкочастотные вибрации (толщина 2-3 мм).
• Звукопоглощающие (Шумопласт, Сплавен): Монтируются поверх вибродемпфера. Поглощают средне- и высокочастотный шум (толщина 5-10 мм).
• Герметики и мастики: Для обработки технологических отверстий, проходов тросов и жгутов проводки.
• Антискрипные прокладки: Устанавливаются в местах контакта пластиковых элементов панели с кузовом.

Технология монтажа

1. Обработка металла: Покрытие всей доступной поверхности щита моторного отсека и каркаса панели вибродемпфером сплошным слоем с тщательным прикатыванием.
2. Укладка звукопоглотителя: Монтаж шумопласта поверх виброизоляции. Особое внимание – зонам вокруг педального узла, рулевой колонки и жгутов.
3. Герметизация: Заполнение мастикой или герметиком всех отверстий в металле (штатных и технологических). Проклейка стыков материалов алюминиевым скотчем.
4. Дополнительные меры: Обтяжка жгутов проводов пористыми материалами (термоусадочная трубка, гофра со слоем шумопласта). Установка антискрипных прокладок перед сборкой панели.

Важно: Не перекрывать вентиляционные каналы отопителя и сливы конденсата. Использовать термостойкие материалы вблизи отопителя. Избегать излишнего давления на пластиковые клипсы при сборке.

Качественная шумоизоляция приборной панели значительно снижает общий фоновый шум в салоне ВАЗ-2114, улучшает звучание аудиосистемы и повышает комфорт при длительных поездках.

Установка держателя смартфона в интеграции с торпедо

Оптимальное размещение держателя требует анализа эргономики: устройство должно находиться в зоне быстрого визуального доступа, не перекрывая обзор дороги, приборную панель или органы управления. Наиболее популярные зоны на торпедо ВАЗ-2114 – центральная часть над магнитолой, левая секция возле дефлектора или нижняя область перед рычагом КПП. Ключевой критерий – устойчивость конструкции при вибрациях.

Подготовка поверхности обязательна независимо от типа крепления: тщательно обезжирьте выбранный участок изопропиловым спиртом или спецсредством для авто-пластика. Убедитесь в отсутствии трещин или деформаций в точке монтажа. Для моделей с механической фиксацией заранее проверьте расположение внутренних элементов торпедо во избежание повреждения проводки.

Методы интеграции с панелью

Существует три основных способа установки с разной степенью вмешательства:

• Бесклеевой монтаж: Вакуумные присоски или липучки на силиконовой основе. Подходят для временной фиксации, но ненадежны при перепадах температур.
• Адгезивный крепеж: Двусторонний скотч 3М VHB или термостойкий клей. Требует идеально ровной поверхности и 24-часовой выдержки перед эксплуатацией.
• Механическая фиксация: Крепление через просверленные отверстия с тыльной подложкой. Максимально надежно, но требует сверления пластика.

Технология скрытой прокладки кабеля

1. Проложите USB-кабель от держателя через технологические щели торпедо к разъему прикуривателя или штатной магнитоле.
2. Используйте пластиковые хомуты для фиксации провода вдоль штатных жгутов проводки.
3. При подключении к магнитоле выведите кабель через заглушку бардачка.
4. Установите магнитный кабель с разъемом Type-C/Lightning для быстрого съема смартфона.

Сравнение вариантов крепежа

Тип крепления	Сложность установки	Надежность	Возможность демонтажа
Вакуумная присоска	Низкая	Средняя	Без следов
Скотч 3M VHB	Средняя	Высокая	С остатками клея
Болтовое соединение	Высокая	Максимальная	С отверстиями

При использовании клеевых составов избегайте цианакрилатных "суперклеев" – они разрушают пластик торпедо. Для механического монтажа применяйте нейлоновые втулки между металлическим кронштейном и пластиком панели, предотвращая деформацию при затяжке. Обязательно обработайте края отверстий антикоррозийным лаком.

Тестируйте установку в экстремальных условиях: при парковке на неровной поверхности, резком разгоне и торможении. Люфт более 2-3 мм требует переустановки. Для моделей с беспроводной зарядкой убедитесь, что корпус держателя не экранирует электромагнитное поле.

Декорирование элементов деревом: от поклейки пленки до вставок шпона

Имитация древесной текстуры на пластиковых деталях ВАЗ-2114 кардинально меняет восприятие салона, добавляя визуальное тепло и статусность. Наиболее доступный способ – оклейка пленкой с фотореалистичным рисунком под ценные породы дерева. Эта технология не требует специальных навыков и позволяет преобразить торпедо, дверные карты или ручку КПП за несколько часов. Пленка надежно маскирует мелкие царапины базового пластика и устойчива к выцветанию.

Для аутентичной фактуры и глубины цвета применяют натуральный шпон – тонкие срезы дуба, ореха или ясеня. Вставки из шпона интегрируют в панели путем фрезерования посадочных мест или накладного монтажа. Такой вариант требует точной подгонки и профессиональной обработки материала, но создает эффект полноценного деревянного декора премиум-класса. Ключевое отличие – тактильные ощущения: шпон передает природную текстуру, недостижимую для пленки.

Технология оклейки пленкой:

1. Демонтаж декорируемых элементов (панель приборов, накладки дверей)
2. Обезжиривание поверхности изопропиловым спиртом
3. Раскрой пленки с запасом 5-10 мм по контуру
4. Нанесение монтажного раствора (мыльная вода) на деталь
5. Постепенное разглаживание материала ракелем от центра к краям
6. Термообработка феном сложных рельефов для усадки
7. Обрезка излишков канцелярским ножом

Особенности работы со шпоном:

• Требуется предварительная пропитка эпоксидной грунтовкой для защиты от расслоения
• Фиксация на двухкомпонентный клей с равномерным прижимом струбцинами
• Обработка краев – фрезеровка фасок или вклейка алюминиевого канта
• Многослойное покрытие маслом-воском для подчеркивания текстуры
• Обязательная калибровка толщины (0.6-1.2 мм) для стыковки элементов

Критерий	Пленка	Натуральный шпон
Срок службы	2-4 года	10+ лет
Устойчивость к УФ	Средняя	Высокая (после лакировки)
Стоимость материалов	600-1500 руб/м²	2500-8000 руб/м²
Ремонтопригодность	Замена фрагмента	Шлифовка и реставрация
Эффект 3D-текстуры	Визуальный	Тактильно ощутимый

При выборе пленки критично проверять гибкость материала при минусовых температурах – дешевые аналоги трескаются зимой. Для шпона принципиально использование капиносного (лущеного) типа с поперечным срезом волокон – он лучше гнется на радиусных поверхностях. Финишную защиту деревянных вставок выполняют автомобильным лаком с УФ-фильтром, нанесенным в 3-4 слоя с межслойной сушкой.

Покраска клаксона и подрулевых переключателей в контрастный цвет

Покраска элементов рулевой зоны в яркий или контрастный оттенок – один из самых доступных способов персонализации салона ВАЗ-2114. Клаксон (эмблема на руле) и подрулевые переключатели (поворотники, дворники) идеально подходят для такого тюнинга, так как легко демонтируются и имеют простую форму.

Основная задача – не просто изменить цвет, а создать акцент, гармонирующий с другими деталями интерьера. Выбор контрастного цвета (красный, оранжевый, жёлтый, синий) или оттенка, дополняющего основную гамму салона, визуально оживит рулевую колонку и придаст индивидуальность.

Технология покраски

1. Демонтаж: Аккуратно снимите пластиковую накладку клаксона, поддев её отвёрткой с защитой. Отключите разъём звукового сигнала. Выкрутите винты крепления подрулевых переключателей и отсоедините их колодки проводов.
2. Подготовка поверхности:
   • Тщательно обезжирьте детали уайт-спиритом или антисиликоном.
   • Обработайте поверхности мелкозернистой наждачной бумагой (P400-P600) для создания адгезии.
   • Удалите всю пыль и снова обезжирьте.
3. Грунтование: Нанесите тонкий слой автомобильного адгезионного грунта по пластику. Дайте высохнуть согласно инструкции производителя.
4. Покраска:
   • Используйте аэрозольную краску для пластика или автоэмаль в баллончике.
   • Наносите 2-3 тонких слоя с интервалом на просушку (обычно 10-15 минут между слоями).
   • Держите баллон на расстоянии 20-30 см, делая плавные движения.
5. Финишная защита: После полного высыхания краски нанесите 1-2 слоя аэрозольного матового или глянцевого авто-лака. Это защитит покрытие от истирания и придаст глубину цвету.
6. Сушка и монтаж: Дождитесь полной полимеризации ЛКП (24 часа). Установите детали на место в обратном порядке.

Важные нюансы:

• Используйте только краски и грунты, специально предназначенные для пластика.
• Не допускайте подтёков – лучше несколько тонких слоёв, чем один толстый.
• Тщательно заклеивайте малярным скотчем контакты и неокрашиваемые части переключателей перед покраской.
• Учитывайте, что глянец сильнее привлекает внимание, мат – скрывает мелкие неровности.

Результат преобразит рулевую зону, добавив салону стиля и индивидуальности при относительно малых затратах времени и средств.

Модернизация замка зажигания с подсветкой

Установка подсветки замка зажигания на ВАЗ-2114 решает проблему поиска скважины ключа в темное время суток. Модернизация не требует сложных переделок электрооборудования и может быть выполнена с использованием доступных компонентов от других моделей авто или светодиодных лент.

Основой для доработки служит штатный пластиковый кожух замка зажигания. Световой элемент монтируется в его нижней части, обеспечивая направленную подсветку без ослепляющего эффекта. Питание подключается к цепи габаритных огней через резистор, что гарантирует автоматическое включение/выключение совместно с внешним освещением.

Порядок выполнения работ

1. Снять декоративные накладки рулевой колонки
2. Демонтировать пластиковый кожух замка зажигания
3. Выполнить зачистку контактов проводов:
   • Красный с синей полосой - +12В при включенных габаритах
   • Черный - масса кузова
4. Закрепить светодиодную ленту/плату в пазу кожуха
5. Соединить провода через токоограничивающий резистор 500-700 Ом
6. Проверить работу подсветки перед сборкой

Варианты реализации

Тип подсветки	Источник	Особенности
Светодиодная лента	Автомагазин	Гибкая установка, требует стабилизации напряжения
Готовый модуль	Донорские авто (Lada Granta)	Плотная посадка, заводское качество
SMD-светодиоды	Радиодетали	Точечная подсветка, минимальное энергопотребление

Ключевое преимущество решения – сохранение штатной схемы подключения без вмешательства в блок управления. Для рассеивания света рекомендуется использовать полупрозрачный термоусадку или матовый фильтр, устраняющий точечные блики на рулевой колонке.

Сборка панели после тюнинга: правильная последовательность действий

После завершения всех доработок элементов панели (окраски, обтяжки кожей, установки подсветки и т.д.) приступайте к обратной сборке. Крайне важно соблюдать порядок операций, чтобы избежать повреждений и обеспечить правильную работу всех систем.

Перед началом убедитесь, что все провода аккуратно уложены в штатные каналы, разъемы промаркированы, а крепежные элементы отсортированы. Проверьте работоспособность новых компонентов (например, динамиков или контроллеров подсветки) до фиксации облицовки.

Пошаговая инструкция по сборке

1. Установка электрооборудования: Закрепите магнитолу, блоки управления климатом и приборную панель. Подключите все разъемы к приборам, контроллерам и кнопкам, соблюдая маркировку.
2. Монтаж воздуховодов: Верните на место дефлекторы обдува и подсоедините к ним пластиковые воздушные каналы. Убедитесь в герметичности стыков.
3. Фиксация центральной консоли: Аккуратно установите тюнингованную основную панель, начиная с верхней части. Совместите крепежные отверстия с кузовными шпильками.
4. Затяжка крепежа: Зафиксируйте панель винтами в последовательности:
   • Верхние точки (за торпедой)
   • Боковые крепления (у туннеля КПП)
   • Нижние кронштейны (под бардачком)
5. Установка элементов управления: Смонтируйте руль, рычаги КПП и ручника, подсоедините разъемы подрулевых переключателей.
6. Монтаж бардачка и боковых накладок: Установите ящик перчаточника, проверьте плавность открывания. Закрепите торцевые заглушки дверей.
7. Контрольная проверка: Включите зажигание, протестируйте:

   Система	Проверяемые элементы
   Электрика	Подсветка, приборы, магнитола, стеклоподъемники
   Механика	Ход педалей, переключение передач
   Вентиляция	Распределение воздушных потоков

Важно: Не затягивайте винты панели до полной фиксации на первом этапе – после предварительной сборки выровняйте все зазоры (особенно у лобового стекла и дверей), затем окончательно закрутите крепеж.

Скрытие проводов подсветки: способы аккуратной укладки

Аккуратное скрытие проводов подсветки – ключевой этап тюнинга панели ВАЗ-2114. Неправильная укладка не только портит внешний вид, но и создаёт риск перетирания изоляции, короткого замыкания или помех в работе электрооборудования.

Основная задача – надёжно зафиксировать проводку в скрытых полостях панели, избегая натяжения и контакта с подвижными элементами. Рассмотрим проверенные методы, обеспечивающие безопасность и эстетику.

Эффективные способы маскировки проводки

Для достижения профессионального результата используйте комбинацию этих подходов:

1. Прокладка в штатных каналах: Внимательно изучите конструкцию панели. Существующие технологические углубления и пустоты за пластиковыми накладками – идеальные места для укладки жгутов.
2. Фиксация стяжками и клипсами:
   • Стяжки-хомуты: Собирайте провода в аккуратные жгуты, фиксируя их через каждые 15-20 см. Излишки обрезайте кусачками.
   • Нейлоновые клипсы с клейкой основой: Закрепляйте на внутренних поверхностях панели для точечной фиксации жгутов без сверления.
3. Применение защитных материалов:
   • Термоусадочная трубка: Объединяет провода в монолитный жгут, защищает от перетирания и придаёт профессиональный вид.
   • Пластиковая гофра: Незаменима на участках с высокой вероятностью механического повреждения (возле крепежных элементов, лючков).
   • Чёрная изолента или тканевая лента: Для дополнительной обмотки жгутов и маскировки в тёмных полостях.
4. Скрытие за элементами обшивки: Провода подсветки кнопок или магнитолы укладывайте за саму панель приборов или декоративные накладки до их окончательной установки.

Критически важно избегать:

• Прокладки проводов поперёк острых металлических кромок каркаса.
• Натяжения проводки – оставляйте запас 5-7 см на возможную вибрацию.
• Фиксации жгутов возле узлов педали газа или троса ручного тормоза.
• Пересечения с штатной проводкой автомобиля без изоляции.

После укладки обязательно проверьте функциональность подсветки и отсутствие посторонних шумов при работе органов управления. Только убедившись в надёжности, завершайте сборку панели.

Регулировка подсветки приборов для равномерного свечения

Неравномерная подсветка приборной панели ВАЗ-2114 – распространённая проблема, вызванная конструктивными особенностями световодов и устареванием ламп. Чаще всего страдают края шкал спидометра и тахометра, где яркость заметно снижается. Это ухудшает читаемость показаний в тёмное время суток.

Основная причина – потеря прозрачности пластиковых светопроводящих элементов и разброс параметров ламп накаливания. Решение требует комплексного подхода: от замены источников света до физической модификации элементов подсветки. Работы выполняются после демонтажа комбинации приборов.

Способы достижения равномерного свечения

• Замена штатных ламп – установите новые лампочки типа W1.2W одинаковой мощности (1-2 Вт). Проверяйте контакты патронов на окисление.
• Переход на светодиоды – используйте SMD-диоды нейтрального белого свечения (4000-5000К) с углом рассеивания от 120°. Синие и холодные оттенки ухудшают восприятие.
• Модификация световодов – обработайте торцы рассеивающих элементов мелкой наждачной бумагой (P600-P800) для устранения помутнений. Усильте отражение фольгой в проблемных зонах.
• Установка дополнительных отражателей – оклейте внутренние поверхности панели за шкалами светоотражающей самоклеящейся плёнкой или фольгированным скотчем.

Проблемная зона	Метод коррекции	Примечание
Тёмные углы шкал	Добавление боковых SMD-диодов	Мощность 0.5W, подключение через резистор
Пятна засветки	Затемнение тыльной стороны шкал точечно	Чёрный маркер или матовая краска
Разная цветопередача	Единая партия источников света	Обязательная проверка перед установкой

После модернизации проведите тестовое включение перед сборкой. Подключите разъём к снятой панели и активируйте габариты в тёмном помещении. При необходимости добавьте резисторы в цепь светодиодов для снижения избыточной яркости. Убедитесь в отсутствии бликов на защитном стекле.

Равномерность свечения напрямую влияет на безопасность: глаза водителя не перенапрягаются при сканировании приборов. Особое внимание уделите зоне указателя уровня топлива – его некорректное считывание часто приводит к остановке из-за нехватки бензина.

Устранение скрипов торпедо: обработка мест соприкосновения

Основная причина скрипов панели приборов ВАЗ-2114 – трение пластиковых деталей в местах стыков при вибрации кузова. Для устранения необходимо последовательно обработать все проблемные зоны, где элементы плотно прилегают друг к другу или к кузову.

Работы требуют частичной разборки торпедо для доступа к скрытым соединениям. Обязательно снимите декоративные накладки, магнитолу и блок управления печкой, предварительно отключив аккумулятор. Это позволит добраться до точек крепления самой панели к металлическому каркасу.

Ключевые этапы обработки

Шаг 1: Определение точек контакта
Покачайте собранную панель руками, нажимая на участки над рулевой колонкой, воздуховодами и возле лобового стекла. Скрипящие зоны отметьте маркером или малярным скотчем.

Шаг 2: Обработка материалов
Используйте один из вариантов изоляции:

• Войлочная лента – наклеивается на торцы деталей перед сборкой.
• Силиконовая смазка-спрей – наносится в щели без разборки (временное решение).
• Поролон или вспененный полиэтилен – укладывается под крепления кронштейнов.

Шаг 3: Дополнительные меры

Проблемная зона	Способ обработки
Крепления к кузову	Прокладки из резины под болты
Стык торпедо и лобового стекла	Уплотнительный шнур Ø5-8 мм
Разъёмы проводов за панелью	Фиксация стяжками + изолента

Важно! При обратной сборке затягивайте крепёж равномерно без перекоса. Чрезмерное усилие вызывает деформацию пластика и новые скрипы.

Ошибки при установке ГУ: как избежать проблем с креплением

Неправильное крепление головного устройства (ГУ) – распространённая проблема, приводящая к дребезжанию, вибрациям и даже падению магнитолы во время движения. Основная причина – игнорирование особенностей штатной конструкции панели ВАЗ-2114 и попытка установить универсальные держатели без адаптации.

Использование нештатных или самодельных кронштейнов без проверки надёжности часто заканчивается деформацией пластика торпедо или образованием щелей вокруг ГУ. Критически важно учитывать вес и габариты конкретной модели магнитолы, так как заводские крепления "Самары-2" рассчитаны на определённую нагрузку.

Типичные ошибки и способы их избежать

Пренебрежение переходной рамкой (сайлентблоком):

• Ошибка: Установка ГУ напрямую в отверстие без переходника или с некачественной рамкой.
• Решение: Используйте сертифицированный металлический сайлентблок с резиновыми демпферами. Пластиковые аналоги быстро ломаются.

Неправильная фиксация штанг:

• Ошибка: Неполная защёлка металлических усиков кронштейна в пазах на корпусе ГУ.
• Решение: После установки штанги в посадочное место магнитолы убедитесь в чётком срабатывании фиксаторов (характерный щелчок).

Слабая протяжка крепежа:

• Ошибка: Недостаточная затяжка болтов/гаек, фиксирующих кронштейны к кузову или металлической клетке.
• Решение: Затяните крепёж с усилием, исключающим люфт, но без деформации пластика. Используйте контргайки или фиксатор резьбы.

Игнорирование виброизоляции:

• Ошибка: Жёсткий контакт металла кронштейнов с элементами кузова.
• Решение: Проложите резиновые или силиконовые прокладки между крепёжными точками и кузовом. Это гасит вибрации и шум.

Проверка надёжности установки:

1. После монтажа аккуратно покачайте ГУ рукой – не допускается люфт или смещение.
2. Включите музыку с выраженными басами на средней громкости – корпус не должен вибрировать или резонировать.
3. Осмотрите стыки переходной рамки с панелью – зазоры должны быть равномерными без перекосов.

Проверка работоспособности всех кнопок после сборки

После установки элементов на панель и подключения разъёмов включите зажигание автомобиля, не запуская двигатель. Последовательно нажимайте каждую кнопку на центральной консоли, рулевом переключателе или дополнительных блоках. Визуально или акустически фиксируйте реакцию систем: включение/выключение света, работу обогрева стекла, звуковые сигналы магнитолы, срабатывание электростеклоподъёмников.

Особое внимание уделите новым или перемещённым элементам управления. Проверьте отсутствие залипания, плавность хода и чёткость фиксации в нажатом положении. Убедитесь, что подсветка кнопок равномерна и функционирует при активации габаритов. Если использовались нештатные кнопки, дополнительно протестируйте соответствие их назначения подключенным функциям.

Алгоритм диагностики проблем

• Кнопка не реагирует:
  1. Проверьте надёжность фиксации разъёма на тыльной стороне
  2. Прозвоните мультиметром цепь от кнопки до блока управления
  3. Осмотрите пайку контактов при самостоятельном монтаже
• Срабатывание с задержкой:
  • Очистите контактные группы от остатков смазки
  • Отрегулируйте плотность прилегания фиксаторов корпуса
• Ложные срабатывания:
  • Проверьте отсутствие переломов проводки
  • Исключите замыкание соседних контактов

Тип элемента	Контрольный признак работы
Штатные кнопки (обогрев, аварийка)	Загорание индикатора на приборной панели
Климат-контроль / магнитола	Изменение показателей на дисплее головного устройства
Электростеклоподъёмники	Характерный звук работы мотор-редукторов
Дополнительные кнопки (ПТФ, сабвуфер)	Срабатывание реле в монтажном блоке

Особенности ухода за разными видами покрытий (кожа, алькантара)

Правильный уход за обшивкой салона напрямую влияет на её долговечность и внешний вид. Пренебрежение рекомендациями для конкретного материала приводит к быстрому износу, потере цвета, появлению трещин или засаленностей.

Каждый тип покрытия требует индивидуального подхода и специализированных средств. Использование неподходящей химии или агрессивных методов очистки может безвозвратно повредить поверхность.

Рекомендации по уходу

Кожаное покрытие:

• Регулярная очистка: Удаляйте пыль мягкой микрофиброй или пылесосом со щёткой-аппликатором еженедельно.
• Глубокая чистка: Используйте пену или pH-нейтральные шампуни для кожи. Наносите на влажную салфетку, аккуратно протирайте, избегая переувлажнения.
• Защита и питание: 2-3 раза в год обрабатывайте кондиционером или кремом для кожи. Это предотвращает пересыхание, растрескивание и выгорание.
• Запрещено: Спиртосодержащие средства, абразивы, жёсткие щётки, парогенераторы. Защищайте от прямых солнечных лучей.

Алькантара (искожезаменитель):

• Борьба с пылью: Чистите мягкой щёткой (специальной для алькантары) или пылесосом с мягкой насадкой минимум раз в неделю.
• Удаление пятен: Применяйте только очистители для алькантары. Нанесите средство на чистую белую салфетку, аккуратно промокните пятно без трения.
• Сушка: После чистки просушите поверхность сухой микрофиброй и оставьте при комнатной температуре. Не используйте фен!
• Запрещено: Моющие средства для тканей, растворители, жёсткие губки, обильное смачивание. Особенно опасно попадание масел и жиров.

Бюджетные альтернативы: обновление панели без тюнинга

Не всегда есть возможность или желание браться за сложный тюнинг панели приборов ВАЗ-2114. К счастью, освежить ее вид можно гораздо более простыми и доступными методами, которые не требуют серьезных финансовых вложений или навыков масштабного демонтажа. Эти альтернативы направлены на восстановление первоначального состояния и аккуратности.

Основной упор здесь делается на тщательную очистку, маскировку мелких дефектов, замену сильно изношенных элементов и небольшие косметические доработки. Такой подход позволяет значительно улучшить восприятие салона, сохраняя его заводской вид, но в более ухоженном состоянии. Внимание к деталям – ключ к успеху.

Доступные методы обновления

Глубокая чистка – основа основ:

• Обеспыливание: Тщательно удалите пыль из всех щелей, вентиляционных решеток, вокруг приборов и кнопок. Используйте мягкие кисти, щетки для клавиатуры, сжатый воздух (осторожно!).
• Мойка пластика: Применяйте специальные автошампуни для пластика или слабый мыльный раствор. Избегайте агрессивных растворителей! Используйте мягкие микрофибровые салфетки. Особое внимание уделите рулю, рычагу КПП и подрулевым переключателям.
• Очистка лицевых панелей приборов: Аккуратно протрите стекло приборного щитка и линзы ламп мягкой тканью без ворса и спецсредством для стекол или пластика.

Восстановление пластика:

• Маскировка царапин: Мелкие царапины на темном пластике можно аккуратно замаскировать специальным карандашом-восстановителем для пластика подходящего цвета или даже черной матовой краской для моделей (наносить ватной палочкой точечно).
• Оживление цвета: Обработайте все пластиковые поверхности качественным автоочистителем и восстановителем пластика. Он удаляет серый налет, возвращает насыщенность черному цвету и создает защитный слой.
• Обновление надписей: Потрескавшиеся или стершиеся надписи на кнопках можно аккуратно подкрасить тонкой кисточкой белой акриловой краской или использовать люминесцентную краску для подсвечиваемых элементов.

Локальная замена и доработка:

• Накладки на руль и рычаг КПП: Установка нового, недорогого чехла на руль или набалдашника на рычаг КПП – простой способ скрыть изношенные поверхности и освежить зону водителя.
• Замена заглушек и накладок: Потрескавшиеся или потерявшие вид пластиковые заглушки (например, на месте отсутствующей магнитолы или противотуманок), накладки на педали, заглушки крепежа – эти мелкие детали стоят копейки, но их замена заметно повышает аккуратность.
• Обновление подсветки: Замена перегоревших лампочек в приборной панели, кнопках и подсветке бардачка на новые (особенно на светодиоды подходящего цвета) сделает интерьер современнее и аккуратнее вечером.

Ключевые преимущества такого подхода:

Низкая стоимость	Требуются в основном моющие средства, восстановители пластика и недорогие расходники.
Минимальный риск	Отсутствие сложного демонтажа панели снижает вероятность поломки хрупких креплений или элементов.
Сохранение ОЕМ-вида	Автомобиль сохраняет заводской интерьер, но в ухоженном состоянии.
Доступность	Все работы можно выполнить своими руками в гараже без специнструмента.

Защита покрашенной панели от выгорания и царапин

Основной враг обновлённой панели – ультрафиолет, вызывающий выцветание краски, и механические повреждения от повседневной эксплуатации. Без должной защиты даже качественное покрытие быстро теряет первоначальный вид, появляются матовые участки, микротрещины и потертости.

Предотвратить эти проблемы помогает комплекс мер: использование защитных составов, установка дополнительных элементов и соблюдение правил ухода. Грамотная обработка поверхности не только сохраняет цвет, но и облегчает очистку панели от пыли и загрязнений.

Эффективные способы защиты

Для максимального результата комбинируйте следующие методы:

• Полировка и защитные составы:
  • Нанесение автомобильного воска каждые 2-3 месяца создаёт водоотталкивающий барьер.
  • Обработка керамическим покрытием (жидкое стекло) даёт долговременную защиту от УФ-лучей и мелких царапин.
  • Использование специальных силиконовых спреев для пластика предотвращает пересыхание и растрескивание.
• Физическая защита:
  1. Установка прозрачной антибликовой пленки на наиболее уязвимые участки (область клавиш, вокруг ручки КПП).
  2. Наклейка декоративных накладок из алюминия или карбона в зонах частого касания (подсветка пепельницы, края лючка бардачка).
  3. Применение мягких чехлов на рычаг КПП и руль, исключающих контакт колец/браслетов с панелью.

Важно: избегайте агрессивных растворителей при чистке – используйте мягкие микрофибровые салфетки и спецсредства для окрашенного пластика. Регулярно удаляйте пыль сухой щёткой.

Тип защиты	Частота обновления	Эффективность против УФ	Защита от царапин
Автомобильный воск	1 раз в 2-3 месяца	Средняя	Низкая
Керамическое покрытие	1 раз в 1-2 года	Высокая	Средняя
Антибликовая пленка	1 раз в 3-5 лет	Максимальная	Высокая

Список источников

Достоверная информация при самостоятельном тюнинге приборной панели ВАЗ-2114 критически важна для безопасности и качества результата. Использование проверенных источников помогает избежать распространённых ошибок и выбрать оптимальные решения.

При подготовке материалов были отобраны специализированные ресурсы с практическими руководствами, фотоотчётами и экспертными мнениями. Основное внимание уделялось источникам, содержащим пошаговые инструкции и реальный опыт владельцев.

• Тематические форумы (Drive2.ru, VAZ-Club.ru) – обсуждения методов перетяжки, замены подсветки, установки дополнительных приборов с фоторепортажами
• Ютуб-каналы по автотюнингу – видеоинструкции по разборке панели, монтажу шумоизоляции, интеграции мультимедийных систем
• Технические руководства ВАЗ-2114 – официальная документация по демонтажу/установке элементов торпедо
• Блоги специализированных магазинов (Exist.ru, Emex.ru) – обзоры материалов для обивки, совместимых аксессуаров, LED-компонентов
• Профильные сайты по тюнингу отечественных авто (VAZtuning.ru, TuningVAZ.com) – аналитика вариантов модернизации, сравнение материалов, кейсы
• Печатные издания ("За рулём", "Тюнинг автомобилей") – архивные статьи по модификации салона классических моделей ВАЗ

Видео: Панель ВАЗ 2114 в ВАЗ 2109 - Установка, подробно и с нюансами.


• ЗИЛ - как сделать грузовик индивидуальным

• Компрессор кондиционера Ford Focus 2 - монтаж, обслуживание, ремонт

• Замена автомата - частые ошибки и как их избежать
