УАЗ Буханка - силовые бампера против ударов
Статья обновлена: 18.08.2025
Эксплуатация легендарного УАЗ «Буханка» часто связана с преодолением сложных дорожных условий, где риск ударов и столкновений неизбежен. Заводской бампер не всегда способен выдержать жёсткие нагрузки внедорожья или последствия ДТП.
Силовые бампера становятся ключевым элементом защиты кузова и жизненно важных агрегатов автомобиля. Они принимают на себя основную энергию удара, минимизируя дорогостоящие повреждения и повышая безопасность водителя и пассажиров как на бездорожье, так и в городском потоке.
Замеры и проектирование силового бампера для УАЗ 452
Точные замеры рамы "буханки" – отправная точка разработки. Фиксируются ключевые параметры: ширина лонжеронов в зоне крепления, расстояние между ними, высота центральных и концевых участков относительно земли, геометрия передних кронштейнов. Обязательно учитывается положение штатных элементов (буксирные проушины, фаркоп, радиатор) для исключения конфликтов.
Проектирование стартует с определения функционала: базовый отбойник, усиленная защита с "кенгурятником", интегрированная лебедка. На основе замеров создается 3D-модель, где силовая конструкция жестко стыкуется с лонжеронами через штатные или усиленные точки крепления. Параллельно просчитываются зоны деформации, углы наклона для соскальзывания удара, защищённость фар и радиатора.
Ключевые этапы и требования
- Силовой каркас: Основу формируют профильные трубы квадратного/прямоугольного сечения (толщина стенки от 3 мм, сечение от 40х40 мм), изогнутые по контуру кузова. Конструкция дублирует геометрию рамы в местах соединений.
- Узлы крепления: Используются стальные косынки и пластины (толщиной 6-10 мм), охватывающие лонжероны сверху/снизу. Болты – не ниже класса 10.9. Для лебедки предусматривается отдельная платформа с распорками на раму.
- Защитные элементы:
- Вертикальные стойки ("рога") – прикрывают фары, отклоняют ветки.
- Поперечные ребра жесткости – гасят удар по центру.
- Нижняя полка ("юбка") – защита радиатора и рулевых тяг от наезда на препятствие.
- Материалы: Сталь Ст3, 09Г2С или легированные марки. Сварка – сплошной провар швов, исключающий трещины под нагрузкой.
Важно: Бампер проектируется с выносом вперед (100-200 мм) для сохранения геометрии рамы при ударе и обеспечения клиренса. Обязательна примерка макета на автомобиле перед финальной сваркой для проверки зазоров, углов и совместимости с буксирными устройствами.
Подбор стали и сплавов для максимальной защиты бампера
Выбор металла для силового бампера напрямую определяет его способность поглощать энергию удара и сохранять целостность конструкции. Ключевые требования к материалу включают высокий предел прочности на разрыв, хорошую ударную вязкость и устойчивость к пластическим деформациям. Недостаточная прочность приведет к разрушению конструкции при нагрузках, а избыточная хрупкость – к образованию трещин.
Оптимальными считаются низкоуглеродистые и низколегированные стали, сочетающие прочностные характеристики с технологичностью обработки. Критически важна свариваемость материала – большинство бамперов изготавливается сварными методами. Дополнительно учитывается коррозионная стойкость, особенно при эксплуатации в агрессивных средах (грязь, реагенты, влага).
Критерии выбора и распространенные марки
Основные параметры при подборе:
- Предел текучести (σт): от 350 МПа – определяет сопротивление деформации
- Ударная вязкость (KCU): минимум 30 Дж/см² при -40°C для холодного климата
- Относительное удлинение (δ): 18-25% для эффективного поглощения энергии
| Марка стали | Предел прочности (МПа) | Ключевые преимущества | Недостатки |
|---|---|---|---|
| 09Г2С | 490 | Морозостойкость, свариваемость, доступность | Средняя прочность |
| 30ХГСА | 1600 | Высокая прочность после термообработки | Сложная сварка, риск хрупкости |
| Ст20 | 410 | Пластичность, простота обработки | Низкая прочность |
| AR400 | 1200 | Износостойкость, сопротивление продавливанию | Высокая стоимость |
Для штатных силовых бамперов оптимальна сталь 09Г2С толщиной 3-5 мм, обеспечивающая баланс прочности, веса и ремонтопригодности. Экстремальные конструкции для жестких условий требуют комбинации материалов: основу из 09Г2С дополняют усиливающими элементами из 30ХГСА или AR400 в зонах максимальных нагрузок (кенгурятники, точки крепления лебедки). Обязательна пескоструйная обработка перед покраской и нанесение антикоррозийных грунтов для увеличения ресурса.
Интеграция креплений силового бампера с рамой "Буханки"
Ключевой аспект установки силового бампера – обеспечение жёсткой сцепки с лонжеронами рамы УАЗ-452. Стандартные точки крепления слабо рассчитаны на восприятие ударных нагрузок, поэтому требуется усиление зон монтажа. Для этого применяются стальные косынки толщиной 4-6 мм, дублирующие штатные проушины и распределяющие энергию удара на основную структуру рамы.
Силовые кронштейны бампера охватывают лонжероны по периметру, фиксируясь минимум восемью болтами М12-М14 класса прочности 8.8 и выше. Обязательно использование разжимных втулок (бушонов), предотвращающих деформацию металла при затяжке. Для противодействия сдвигающим силам в крепления интегрируют штифты или косые подкосы, упирающиеся в поперечины рамы.
Технологические требования к монтажу
- Обработка поверхностей: Зачистка лонжеронов от коррозии и обезжиривание перед установкой прокладок из антикоррозийных материалов.
- Контроль геометрии: Выверка параллельности лонжеронов и угла установки бампера (±1.5°) для исключения перекосов.
- Болтовые соединения: Применение градиентной затяжки динамометрическим ключом (85-110 Н·м) с последующей контровкой.
| Элемент крепления | Материал | Толщина (мм) |
| Основная пластина | Сталь Ст3 | 8-10 |
| Усиливающие косынки | Сталь 09Г2С | 4-6 |
| Проставки | Алюминий Д16Т | 10-12 |
При интеграции обязательно сохраняется доступ к буксировочным проушинам и элементам подвески. В зонах сверления новых отверстий на раме наносится антикоррозийное покрытие, а края усиливаются сварными шайбами. Для моделей с лебёдкой крепления дублируются на поперечной балке, связанной с лонжеронами.

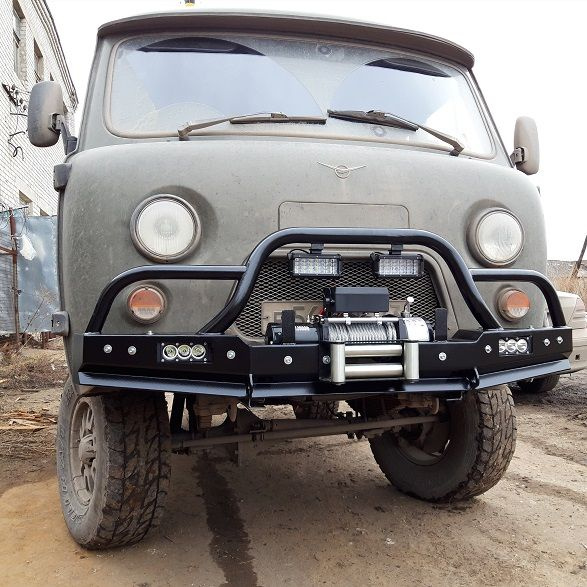

Фиксация троса лебедки на силовом бампере УАЗ
Силовой бампер на УАЗ "Буханка" оснащается проушинами или крюками, специально спроектированными для безопасного закрепления троса лебедки. Эти элементы жестко интегрированы в конструкцию бампера и усилены косынками или дополнительными распорками, что исключает деформацию при высоких нагрузках.
Перед фиксацией троса проверьте состояние точек крепления: убедитесь в отсутствии трещин, коррозии и надежности сварных швов. Используйте только сертифицированные такелажные аксессуары – карабины или шаклы, рассчитанные на нагрузку, превышающую тяговое усилие лебедки минимум в 1.5 раза.
Порядок крепления троса
- Прямая фиксация на проушину: проденьте трос через усиленное отверстие проушины и закрепите крюк на самом тросе методом "самозажима".
- Использование шакла: соедините проушину бампера и петлю троса карабином с фиксатором резьбовой чекой.
- Дистанционная блокировка: при боковом угле тяги закрепите блок-ролик на отдельной точке бампера, пропустив через него трос для изменения направления усилия.
Критические правила безопасности:
- Никогда не фиксируйте трос на декоративных элементах бампера или кронштейнах фар.
- Избегайте перекручивания троса – это снижает прочность и провоцирует разрыв.
- При нагрузке свыше 3 тонн стойте в стороне от линии натяжения (минимум 1.5 длины троса).
| Тип крепления | Макс. нагрузка (т) | Рекомендуемый трос |
|---|---|---|
| Штатная проушина | 4.5 | Стальной Ø10 мм |
| Усиленный крюк | 6.0 | Синтетический 12,000 lbs |
| Двойные проушины | 8.0 | Стальной Ø12 мм |
Окраска и антикоррозийная обработка металлического бампера
Качественная покраска бампера – обязательный этап после монтажа или восстановления конструкции. Металл, даже при наличии оцинковки, нуждается в защите от влаги, реагентов и механических повреждений. Без надлежащего покрытия коррозия быстро разрушит силовой элемент, снизив его прочность и безопасность.
Процесс обработки включает несколько ключевых шагов. Сначала поверхность тщательно очищается от грязи, масла и ржавчины с помощью металлических щеток, пескоструйной обработки или химических преобразователей. Затем наносится грунтовка, обеспечивающая адгезию и дополнительную антикоррозийную защиту. Финишный слой – ударопрочная эмаль, стойкая к абразивному воздействию.
Ключевые этапы и материалы
Основные этапы обработки:
- Подготовка поверхности: Обезжиривание, зачистка, удаление окалины.
- Грунтование: Нанесение кислотного или эпоксидного грунта для защиты от ржавчины.
- Покраска: Напыление полиуретановой, алкидной или молотковой эмали.
- Защита внутренних полостей: Обработка скрытых зон антикором (воск, мастика).
Рекомендуемые материалы:
| Тип покрытия | Преимущества | Недостатки |
| Полиуретановая эмаль | Высокая износостойкость, эластичность | Требует точного смешивания компонентов |
| Молотковая краска | Скрывает мелкие дефекты, фактурная поверхность | Ограниченная цветовая гамма |
| Порошковое напыление | Максимальная прочность, равномерный слой | Требует спецоборудования, сложный ремонт |
Важные нюансы:
- Толщина покрытия должна составлять не менее 120-150 мкм для гарантированной защиты.
- Обязательна обработка сварных швов и внутренних углов – зон повышенного риска коррозии.
- Для эксплуатации зимой выбирайте эмали, устойчивые к солевым реагентам.
Регулярный осмотр и своевременное устранение сколов предотвратят очаги ржавчины. Использование восковых антикоров для скрытых полостей продлит срок службы конструкции. Качественно обработанный бампер сохранит прочность и внешний вид даже при интенсивной эксплуатации УАЗа в тяжелых условиях.
Список источников
При подготовке материалов о силовых бамперах для УАЗ "буханка" использовалась информация из профильных технических ресурсов, специализирующихся на внедорожной тематике и тюнинге отечественных автомобилей. Анализ проводился на основе данных о конструктивных особенностях, материалах изготовления и эксплуатационных характеристиках защитного оборудования.
Ключевые источники включают документацию производителей бамперов, отраслевые стандарты безопасности, а также практические обзоры и тесты, подтверждающие эффективность решений. Ниже представлен перечень использованных материалов для детального изучения темы.
- Технические каталоги производителей силового обвеса (Iron Buffalo, TOR, Арго)
- ГОСТ Р 41.42-99 "Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении устройств защиты передних и задних"
- Специализированные СМИ: журналы "4х4 Club", "Off-Road Drive"
- Форумы внедорожного сообщества: UAZBUKA.ru, UAZ Patriot OffRoad Club
- Инженерные исследования Института автомобильной промышленности НАМИ
- Видео-обзоры crash-тестов бамперов на канале "АвтоВзгляд"
- Монография "Конструктивная безопасность внедорожников" (изд. МАДИ, 2022)
