Ультразвуковая чистка инжектора - как это делается

Статья обновлена: 18.08.2025

Эффективная работа топливных форсунок критична для стабильной работы двигателя автомобиля. Со временем на их внутренних поверхностях образуются смолистые отложения и нагар, ухудшающие распыл топлива.

Ультразвуковая чистка – современный метод восстановления производительности инжектора. Технология основана на кавитационном воздействии высокочастотных звуковых волн в специальной моющей жидкости.

Процедура проводится на снятых форсунках с использованием профессионального оборудования. Она обеспечивает глубокое удаление загрязнений из труднодоступных каналов и распылительных отверстий, недостижимое при химической промывке вручную.

Демонтаж топливной рампы с форсунками

Перед началом работ обязательно снижают давление в топливной системе. Для этого отключают топливный насос (через предохранитель или реле) и заводят двигатель до полной остановки, чтобы выработать остатки топлива в магистрали. При наличии специального клапана-шредера на рампе давление стравливают через него с помощью ветоши для впитывания бензина.

Отсоединяют минусовую клемму аккумулятора для предотвращения короткого замыкания и искрообразования. Снимают декоративную пластиковую накладку двигателя (при наличии), затем получают доступ к топливной рампе, демонтируя воздушный патрубок, дроссельный узел или другие мешающие элементы в зависимости от конструкции авто.

Последовательность демонтажа

Отсоединение топливных шлангов:
- Ослабляют хомуты подающего и обратного патрубков
- Аккуратно снимают шланги, предварительно подставив емкость для слива остатков топлива
Отключение электрических разъемов форсунок:
- Нажимают на фиксаторы каждого коннектора
- Отсоединяют разъемы, избегая перегибов проводов
Откручивание креплений рампы:
- Ключом (чаще на 10-13 мм) выкручивают болты/гайки крепления
- Извлекают крепежные элементы, отмечая их положение
Извлечение узла:
- Рампу аккуратно расшатывают из стороны в сторону
- Плавно вытягивают вверх вместе с форсунками, сохраняя их ориентацию

Форсунки извлекают из рампы только после снятия всего узла. Каждую деталь маркируют (цифрой или меткой на скотче) согласно номеру цилиндра для последующей установки на прежнее место. Посадочные места в рампе и коллекторе закрывают чистыми заглушками или ветошью во избежание попадания пыли.

Первичная очистка деталей в моющем растворе

Демонтированные форсунки, топливные рейки и другие компоненты инжектора помещаются в специальную ультразвуковую ванну, заполненную химическим моющим раствором. Состав раствора подбирается индивидуально под тип загрязнений (лаки, смолы, нагар) и материал деталей, обеспечивая эффективное расщепление отложений без повреждения поверхностей.

Ультразвуковой генератор создаёт высокочастотные колебания, формирующие в жидкости микроскопические кавитационные пузырьки. При схлопывании пузырьков возникают ударные волны и локальные температуры до 5000°C, которые механически отрывают загрязнения даже из труднодоступных каналов и микротрещин, куда не проникает щётка.

Ключевые этапы процесса

Обезжиривание: Удаление масляной плёнки и лёгких фракций для повышения активности раствора.
Циклическая обработка: Многократное включение УЗ-установки (обычно 3-5 циклов по 10 минут) с контролем температуры раствора (45-70°C).
Промежуточная промывка: Ополаскивание деталей в дистиллированной воде после каждого цикла для удаления взвеси.

Тип загрязнения	Рекомендуемый раствор
Углеродистые отложения	Щелочные составы на основе каустика
Лаки и смолы	Специализированные органические растворители
Комбинированные отложения	Многокомпонентные кислотно-щелочные смеси

После завершения цикла детали извлекают пинцетом и визуально оценивают степень очистки. Важно: Раствор требует регулярной замены – его эффективность падает при насыщении взвешенными частицами.

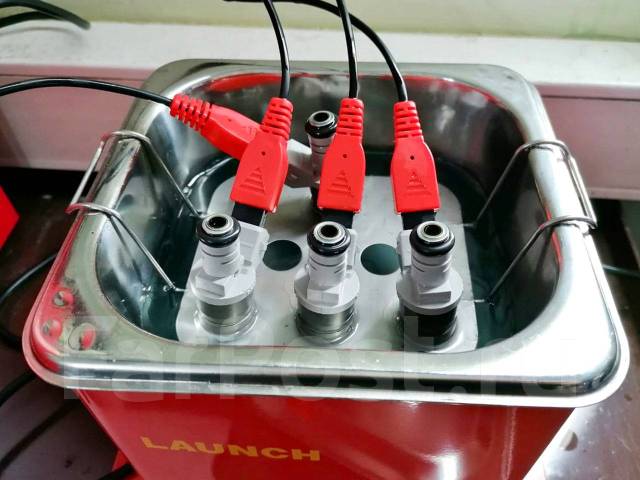

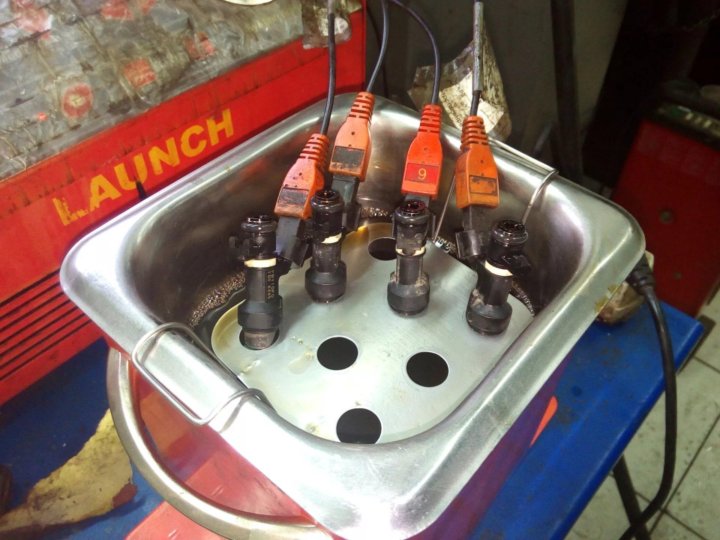

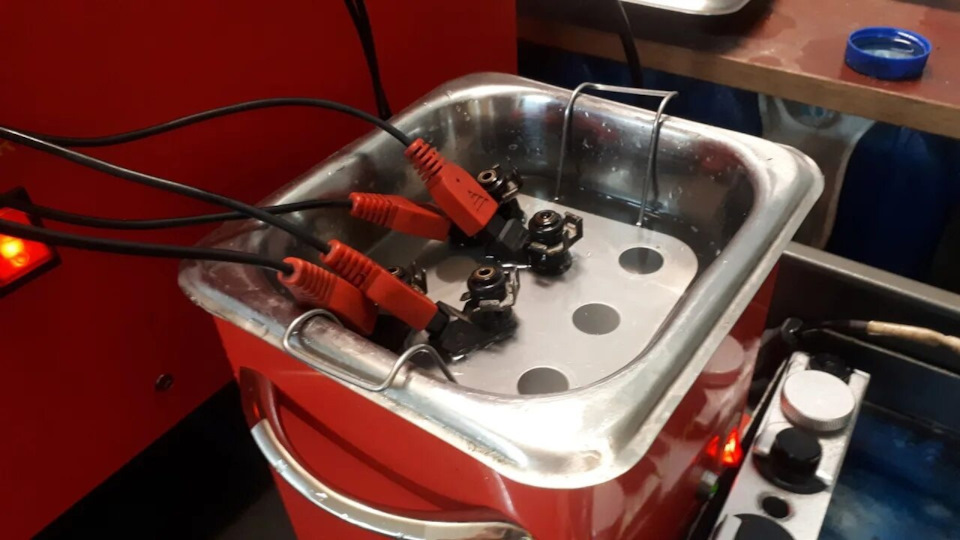

Размещение форсунок в ультразвуковой ванне

Форсунки аккуратно размещаются внутри ультразвуковой ванны, заполненной специальным моющим раствором. Каждая деталь должна быть полностью погружена в жидкость, обеспечивая равномерное воздействие ультразвуковых волн на все элементы конструкции.

Перед погружением форсунки подключаются к переходникам или держателям, которые фиксируют их в вертикальном положении. Это исключает контакт деталей между собой и со стенками ванны, предотвращая механические повреждения во время вибрации.

Ключевые требования к размещению

Использование диэлектрических держателей для предотвращения замыканий контактов
Обеспечение зазора 2-3 см между форсунками и дном/стенками ёмкости
Проверка полного покрытия сетчатых фильтров раствором

Тип форсунки	Ориентация	Особенности
Электромагнитная	Вертикально, разъёмом вверх	Защита электрических контактов от жидкости
Пьезоэлектрическая	Под углом 30-45°	Требует дополнительной фиксации чувствительных элементов

Раствор подбирается в зависимости от типа загрязнений: щелочной для лаковых отложений, кислотный для минеральных наслоений. Температура жидкости поддерживается в диапазоне 50-70°C для усиления кавитационного эффекта.

Контроль качества очистки на тестовом стенде

После завершения ультразвуковой обработки форсунки перемещаются на диагностический стенд для объективной оценки эффективности очистки. Стенд имитирует реальные условия работы двигателя, подключая форсунки к топливной системе с контролируемым давлением и подачей управляющих импульсов.

Специалист последовательно проверяет ключевые параметры каждой форсунки через компьютерный интерфейс. Данные фиксируются в протоколе и сравниваются с показателями, полученными до чистки.

Основные проверяемые параметры

Производительность: Объем топлива, проходящий через форсунку за единицу времени при номинальном давлении.
Герметичность запорного клапана: Измерение утечек при закрытом состоянии под нагрузкой.
Равномерность распыла: Контроль формы и однородности топливного факела через смотровое окно.
Линейность подачи: Соответствие объема впрыска длительности управляющего импульса на разных режимах.
Стабильность работы: Отсутствие отклонений при циклической подаче топлива.

Параметр	Допустимое отклонение	Инструмент контроля
Производительность	±3% от номинала	Калиброванная мерная колба
Герметичность	≤ 1 капля/мин	Визуальный осмотр под давлением
Разброс между форсунками	≤ 5%	Сравнительный анализ данных

Форсунки, соответствующие техническим требованиям, маркируются и комплектуются для установки. Элементы с недопустимыми отклонениями отправляются на повторную очистку или утилизацию. Результаты испытаний архивируются для предоставления клиенту.

Обратная сборка и установка форсунок в двигатель

После завершения ультразвуковой очистки и тестирования производительности форсунок на стенде, начинается этап обратной сборки. Каждую форсунку аккуратно осматривают на предмет отсутствия повреждений уплотнительных колец и корпуса. Критически важно использовать новые уплотнения (резиновые кольца, медные шайбы), так как старые элементы утрачивают эластичность и не обеспечивают герметичность топливной системы.

Посадочные места в рампе и ГБЦ тщательно очищаются от грязи, нагара и остатков старой смазки с помощью безворсовых салфеток и специальных очистителей. На новые уплотнительные кольца тонким равномерным слоем наносится чистое моторное масло или силиконовая смазка для облегчения монтажа и предотвращения перекручивания при установке.

Ключевые этапы установки

Фиксация форсунок в топливной рампе: Аккуратно вставить каждую форсунку в соответствующий посадочный гнезд рампы до характерного щелчка фиксатора. Убедиться, что стопорные скобы защелкнулись правильно.
Монтаж топливной рампы: Совместить форсунки с отверстиями впускного коллектора, избегая перекоса. Равномерно затянуть крепежные болты рампы динамометрическим ключом с усилием, указанным производителем (обычно 8-15 Нм).
Подключение коммуникаций: Подсоединить топливопроводы к рампе, затянуть хомуты. Установить электрические разъемы на форсунки, проверив надежность фиксации замков.

Перед запуском двигателя необходимо проверить герметичность системы: подать давление в топливную магистраль (через диагностический разъем или вручную) и визуально проконтролировать отсутствие подтеканий в местах соединений. Только после успешной проверки допустим запуск мотора.

Контрольный параметр	Действие при нарушении
Утечка топлива	Повторная затяжка крепежа/замена уплотнений
Неравномерная работа двигателя	Проверка электрических контактов форсунок

После первого запуска дать двигателю поработать на холостом ходу 5-10 минут, затем проверить узлы установки под нагрузкой. Рекомендуется выполнить компьютерную диагностику для контроля корректности показаний корректировок топливоподачи.
