Универсальные веерные форсунки омывателя - монтаж своими руками
Статья обновлена: 18.08.2025
Чистота обзора – критически важный фактор безопасности при вождении автомобиля.
Традиционные струйные форсунки омывателя часто не обеспечивают равномерного покрытия лобового стекла, оставляя "слепые" зоны.

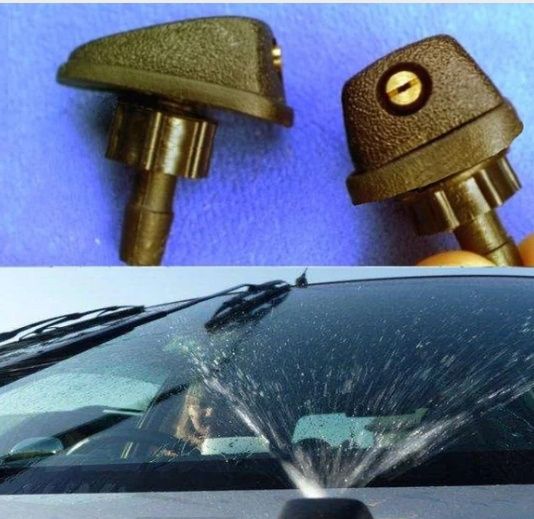

Универсальные веерные форсунки решают эту проблему, создавая широкий плоский факел жидкости, который эффективно распределяет омывающую жидкость по большей площади.
Их монтаж возможен на большинстве автомобилей без сложных доработок.
Правильная установка веерных форсунок значительно улучшает качество очистки стекла и повышает комфорт вождения в сложных погодных условиях.
Сравнение типов креплений: как правильно подобрать модель под капот
Основные типы креплений веерных форсунок делятся на три категории: клипсовые (защелки), резьбовые (винтовые) и клеевые/самоклеящиеся. Клипсовые фиксируются пружинными зажимами в штатные отверстия капота, резьбовые требуют вкручивания в подготовленное гнездо, а клеевые монтируются на двусторонний скотч или термоклей.
При выборе критично учитывать конструкцию капота: толщину металла в зоне установки, диаметр существующих отверстий, наличие резьбовых стаканов или монтажных платформ. Несовпадение типа крепежа с геометрией автомобиля приведет к вибрациям, протечкам или повреждению ЛКП.
Критерии сравнения креплений
| Тип крепления | Надежность | Сложность монтажа | Универсальность |
| Клипсовое | Средняя (риск расшатывания) | Простая (защелкивание) | Требует точного соответствия диаметру отверстия |
| Резьбовое | Высокая (жесткая фиксация) | Средняя (необходим доступ к изнанке капота) | Подходит для авто с резьбовыми стаканами |
| Клеевое | Низкая (риск отклеивания зимой) | Очень простая | Подходит для плоских поверхностей без отверстий |
Алгоритм подбора:
- Снимите штатные форсунки и определите тип посадочного места:
- Круглое отверстие без резьбы → клипсовое крепление
- Резьбовая втулка → винтовой тип
- Плоская площадка → клеевая модель
- Замерьте ключевые параметры:
- Диаметр монтажного отверстия (для клипс)
- Шаг резьбы (для винтовых)
- Кривизну поверхности капота (для клеевых)
- Учитывайте расположение подводящего шланга – угол подключения должен совпадать со штатным.
Важно: Для автомобилей без заводских крепежных точек предпочтительны универсальные клеевые модели с армированным скотчем, но только на идеально обезжиренные поверхности. В климатических зонах с перепадами температур надежнее комбинированный монтаж – клей + механический фиксатор.
Пошаговая разборка старых форсунок без повреждений
Перед началом работ убедитесь в наличии тонкой отвертки с плоским жалом, пинцета и чистой ветоши. Очистите зону вокруг форсунок от грязи во избежание попадания частиц в систему.
Снизьте давление в системе омывателя, кратковременно активировав подачу жидкости при выключенном зажигании. Подготовьте контейнер для мелких деталей – пружинки и шарики легко теряются.
Последовательность демонтажа
- Извлечение корпуса
Подденьте корпус форсунки тонкой отверткой через технологический паз, равномерно прилагая усилие по периметру. Не используйте металлические клещи – пластик хрупок. - Отсоединение шланга
Сожмите фиксатор пластиковой клипсы пальцами, аккуратно стяните шланг подачи жидкости. При наличии остаточной влаги – подложите ветошь. - Разборка распылителя
Зафиксируйте корпус в тисках с мягкими накладками. Выдавите внутренний картридж через выходное отверстие, используя стержень из мягкого металла (медь/алюминий).
Критические компоненты:
| Фильтр-сетка | Расположен в посадочном гнезде шланга | Чистится иглой в направлении ячеек |
| Возвратная пружина | Находится за шариковым клапаном | Извлекается пинцетом под углом 45° |
| Регулировочный шар | Удерживается стопорным кольцом | Снимается скручиванием корпуса против часовой стрелки |
При закисании резьбовых элементов обработайте стыки WD-40 за 10 минут до разборки. Проверяйте целостность уплотнительных колец – при деформации немедленно замените.
Монтаж универсальных креплений и фиксация корпусов
Универсальные кронштейны крепятся к кузову автомобиля в предварительно выбранном месте с помощью штатных точек или самоклеящейся основы. Поверхность тщательно обезжиривается для надежной адгезии, после чего крепежный элемент плотно прижимается на 30 секунд.
Корпус форсунки вставляется в пазы кронштейна до характерного щелчка фиксаторов. При винтовом соединении затяжка производится крестовой отверткой без чрезмерных усилий, чтобы избежать деформации пластиковых элементов.
Ключевые требования при установке
- Ориентация сопла: стрелка на корпусе должна быть направлена к центру лобового стекла
- Зазоры: обеспечить расстояние 3-5 мм между корпусом и капотом для компенсации вибраций
- Прокладки: использовать резиновые уплотнители из комплекта при монтаже на металлические поверхности
| Тип крепления | Момент затяжки | Контрольная проверка |
| Винтовое | 0,8-1,2 Н·м | Отсутствие люфта при ручном покачивании |
| Защелки | – | Аудиальный щелчок фиксаторов |
| Скотч 3М | – | Равномерное прилегание по контуру |
После установки выполняется проверка геометрии распыла: струи должны пересекаться на ⅔ высоты стекла. Фиксация считается успешной при отсутствии дребезжания на неровностях и сохранении положения после 5 циклов подачи жидкости под давлением.
Калибровка угла распыла жидкости на движущемся автомобиле
После монтажа форсунок выполните начальную статическую регулировку на неподвижном автомобиле: направьте струи чуть выше зоны контакта дворцов со стеклом (ориентировочно на 1/3 высоты лобового стекла от капота). Используйте тонкую иглу или зубочистку для корректировки угла наклона сопел, учитывая маркировку на корпусе форсунок.
Окончательную калибровку обязательно проводите в движении на скорости 60-80 км/ч. Включите омыватель и оцените покрытие жидкости: оптимальное распыление должно равномерно увлажнять ≥80% площади лобового стекла без образования сухих островков или чрезмерного рассеивания за пределы стекла. Учитывайте аэродинамические потоки, отклоняющие струю.
Ключевые этапы динамической калибровки
- Выберите безопасный участок дороги с ровным покрытием.
- Разгонитесь до 60-80 км/ч, включите омыватель на 2-3 секунды.
- Оцените распределение жидкости по зонам:
- Центр – полное покрытие без разрывов
- Верхние углы – попадание в зону А-стоек
- Нижняя кромка – отсутствие стекания на капот
- При необходимости остановитесь и отрегулируйте форсунки:
Проблема Коррекция Смещение вверх Наклонить сопла на 1-2° вниз Смещение вниз Приподнять угол распыла Асимметрия Выровнять горизонтальный угол форсунок - Повторяйте тесты до достижения симметричного покрытия.
Важно: используйте качественную незамерзающую жидкость – ее плотность влияет на форму факела. При отрицательных температурах проверяйте калибровку после 3-5 циклов активации системы.
Тестирование герметичности соединений и качества очистки
Проверка герметичности выполняется после монтажа форсунок и подключения магистралей подачи жидкости. Запустите систему омывателя без активации стеклоочистителей и визуально контролируйте все точки соединений (штуцеры, тройники, места врезки в бачок) на предмет подтеканий. Особое внимание уделите зоне установки новых форсунок – недопустимы даже минимальные капли в районе уплотнительных колец или резьбовых фитингов.
Для оценки качества очистки заправьте бачок чистой водой или стандартной жидкостью, после чего произведите 5-7 последовательных активаций омывателя на неподвижном автомобиле. Анализируйте равномерность покрытия лобового стекла струёй: веер должен формировать широкое плоское пятно без разрывов, полностью перекрывающее зоны работы дворников в верхней и средней части стекла. Отсутствие "сухих" участков по краям – ключевой показатель корректной настройки.
Критерии успешного тестирования
При проверке ориентируйтесь на следующие параметры:
- Герметичность: полное отсутствие влаги на трубках и фитингах через 2 минуты после подачи жидкости
- Форма факела: симметричный "веер" с углом раскрытия 80-110 градусов у обеих форсунок
- Зона покрытия: попадание жидкости минимум на 80% площади очистки дворников
- Направление струй: пересечение потоков на 10-15 см выше зоны отдыха водителя
| Проблема | Причина | Решение |
|---|---|---|
| Подтёки в месте крепления | Дефект уплотнителя или недостаточная затяжка | Замена кольца или регулировка усилия фиксации |
| Асимметрия факела | Неправильная ориентация сопла или засор | Корректировка угла установки иглой или прочистка канала |
| Слабое давление | Воздушные пробки или залом шланга | Продувка системы с отсоединёнными форсунками |
Финишную проверку осуществляйте в движении на скорости 60-70 км/ч. Качественная работа форсунок характеризуется однородным распределением жидкости без образования отдельных капель и отсутствием необходимости повторной активации для полной очистки центральной зоны обзора.
