Парковка в ограниченном пространстве – постоянный вызов для автомобилистов. Неверная оценка дистанции приводит к повреждениям бамперов, кузова и соседних транспортных средств.

Парковочные радары минимизируют риски столкновений, предупреждая водителя о препятствиях. Эффективность системы напрямую зависит от грамотного монтажа.

Правильный выбор расположения датчиков, точная калибровка и настройка гарантируют корректную работу парктроника. Игнорирование технологических нюансов сводит на нет преимущества оборудования.

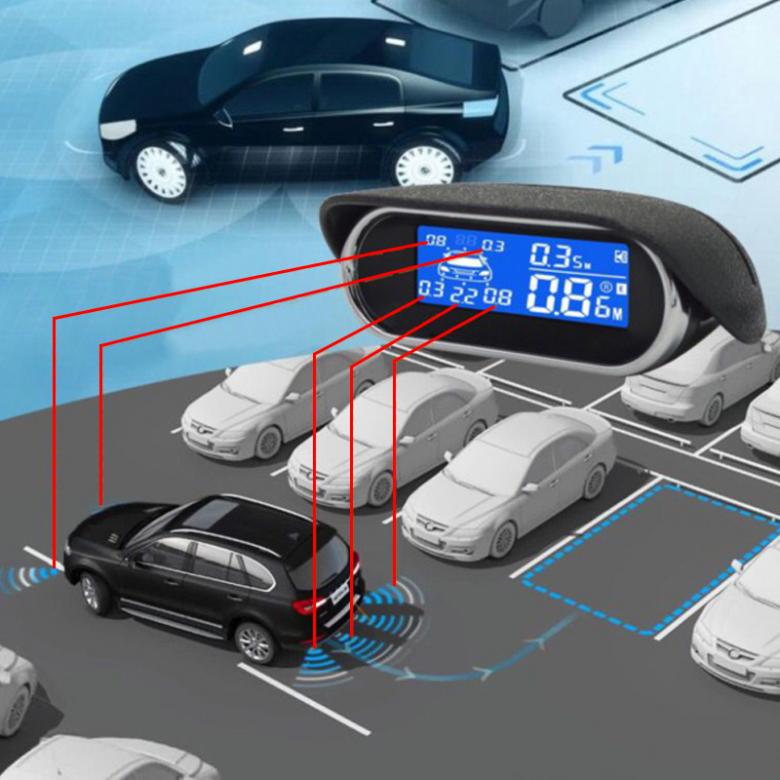

Оптимальное количество датчиков для вашего автомобиля

Стандартные комплектации включают 4 или 6 датчиков для заднего бампера, но современные решения предлагают до 8 сенсоров с охватом передней и задней зон. Ключевой фактор выбора – габариты транспортного средства: для компактных хэтчбеков достаточно 4 задних датчиков, тогда как крупные внедорожники требуют минимум 6-8 элементов.

Учитывайте особенности парковки: при частом маневрировании в тесных пространствах комбинация 4 передних + 4 задних датчиков исключит слепые зоны. Экономия на количестве сенсоров снижает точность определения препятствий, особенно по углам кузова.

Класс автомобиля	Минимальное кол-во	Оптимальное кол-во	Зоны покрытия
Хэтчбек/Седан B-класса	4	4	Задний бампер
Кроссовер/Универсал	4	6	4 сзади + 2 спереди
Внедорожник/Минивэн	6	8	4 сзади + 4 спереди

Места установки датчиков на бампере: разметка по шаблону

Перед сверлением обязательно очистите поверхность бампера от загрязнений и обезжирьте её. Проверьте комплектацию шаблона: он должен соответствовать количеству датчиков (обычно 4 или 6) и иметь маркировку для левой/правой сторон.

Сориентируйте шаблон строго параллельно земле, используя метки центра бампера и колёсных арок. Фиксируйте его малярным скотчем без перекосов, исключая смещение при нажатии. Контролируйте горизонтальность строительным уровнем.

Последовательность разметки и сверления

Отметьте центральную ось бампера: найдите середину между колесными арками с помощью рулетки.
Совместите вертикальную линию шаблона с отмеченной осью, а горизонтальные направляющие – с нижним краем бампера.
Обведите маркером все отверстия шаблона, включая центральные и боковые точки.
Снимите шаблон и проверьте симметричность разметки относительно оси.
Используйте дрель с коронкой из комплекта (обычно Ø18-22 мм). Сверлите перпендикулярно поверхности без усилий на финальном этапе.

Кол-во датчиков	Рекомендуемое расположение	Минимальная высота от земли
4	Равномерно между колесными арками (50-70 см между центрами)	45 см
6	2 центральных – ближе к фарам, 4 боковых – с отступом 20 см от краёв	50 см

Избегайте зон усилителей бампера, проводки и крепежей. Для пластиковых бамперов применяйте минимальные обороты дрели и подкладку с обратной стороны. После сверления удалите заусенцы и обработайте края антикором.

Техника сверления отверстий без повреждения бампера

Аккуратное сверление отверстий под датчики парковочного радара – ключевой этап установки, от которого зависит не только эстетика, но и надежность крепления. Неправильные действия могут привести к трещинам, сколам краски или нарушению целостности бампера, что потребует дорогостоящего ремонта. Поэтому крайне важно соблюдать технологию и использовать подходящий инструмент.

Перед началом сверления необходимо тщательно разметить места установки датчиков согласно инструкции к парковочному радару, используя шаблон или измерительную ленту. Убедитесь, что выбранные точки находятся на ровной поверхности бампера, без усиливающих элементов с обратной стороны. Подготовьте дрель или шуруповерт с регулировкой оборотов, острое сверло подходящего диаметра (обычно 18-22 мм для стандартных датчиков) и малярный скотч.

Пошаговая инструкция по сверлению

Защита поверхности: Наклейте малярный скотч крест-накрест в точке сверления. Это предотвратит соскальзывание сверла и защитит краску от сколов.
Начальное позиционирование: Установите острие сверла строго перпендикулярно поверхности бампера в центре разметки. Прижмите инструмент без сильного нажима.
Сверление на низких оборотах: Начните сверлить на минимальных оборотах (300-500 об/мин), создавая начальное углубление («кернение»). Контролируйте перпендикулярность.
Увеличение оборотов: После уверенного входа сверла на 2-3 мм, плавно увеличьте обороты до средних (800-1200 об/мин). Продолжайте сверлить без чрезмерного давления, позволяя сверлу резать материал.
Контроль процесса: При сверлении пластика бампера важно не перегревать материал. Периодически останавливайтесь, давая сверлу и пластику остыть. Следите, чтобы стружка не наматывалась на сверло.
Завершение отверстия: Когда сверло почти вышло с обратной стороны, уменьшите обороты и усилие нажима до минимума. Досверлите отверстие аккуратно, чтобы избежать вырывания пластика и образования заусенцев.
Обработка кромок: Снимите малярный скотч. Аккуратно удалите возможные заусенцы по краям отверстия мелкой наждачной бумагой (P400-P600) или острым ножом, двигаясь изнутри наружу, чтобы не повредить лицевую поверхность.

Фиксация датчиков: герметизация и защита от влаги

Качественная герметизация предотвращает проникновение влаги внутрь корпуса датчика, что исключает коррозию контактов и ложные срабатывания системы. Особое внимание уделяется стыкам между датчиком и бампером, а также точкам ввода проводов – эти зоны наиболее уязвимы.

Используйте только автомобильные герметики, устойчивые к перепадам температур (-40°C...+85°C) и вибрациям. Силиконовые составы с пометкой "нейтральные" не повреждают лакокрасочное покрытие и сохраняют эластичность после высыхания.

Технология обработки и материалы

Последовательность нанесения защитного слоя:

Обезжиривание поверхностей: очистите посадочное гнездо и корпус датчика изопропиловым спиртом
Точечное нанесение: нанесите герметик тонкой полосой по периметру тыльной части датчика
Контроль соединений: промажьте термоклей места входа проводов в разъем
Дополнительная изоляция: наденьте термоусадочную трубку с клеевым слоем на участки соединения проводов

Материал	Назначение	Примеры
Автомобильный силикон	Герметизация корпуса	Permatex Ultra Black, ABRO Mastersil
Термоклей	Фиксация проводов	DoneDeal DD6785, Bosch Hot Glue
Термоусадка с клеем	Гидроизоляция контактов	KST 3:1, Sumitubo

Избегайте избыточного нанесения герметика – выступающие капли нарушат акустические характеристики ультразвуковых сенсоров. После монтажа проверьте равномерность зазора между датчиком и бампером (оптимально 0.5-1 мм по всему периметру).

Прокладка проводов через технологические отверстия в кузове

Перед началом работ тщательно изучите схему кузова автомобиля для поиска существующих технологических отверстий, закрытых резиновыми заглушками. Часто они расположены в районе моторного щита, порогов или багажника. Избегайте самостоятельного сверления новых отверстий – это провоцирует коррозию и нарушает герметичность салона.

Очистите выбранное отверстие от грязи и остатков заводской смазки. Аккуратно извлеките резиновую заглушку, сохраняя её целостность – она будет использоваться повторно для герметизации после прокладки проводов. При необходимости расширьте отверстие канцелярским ножом, но не более чем на 30% от исходного диаметра.

Ключевые этапы монтажа

Подготовка проводки: Наденьте на провода термоусадочную трубку длиной на 2-3 см больше толщины кузова. Обязательно используйте гофру или тканевую изоленту для защиты от перетирания.

Герметизация:

Проденьте жгут через отверстие с внутренней стороны салона
Нанесите автосиликон на резиновую заглушку по кругу
Плотно вставьте заглушку, разровняв герметик шпателем
Прогрейте термоусадку феном до полной усадки

Фиксация: Закрепите проводку пластиковыми хомутами с шагом 15-20 см, избегая натяжения и контакта с подвижными элементами. Проверьте отсутствие перегибов при открытии дверей/багажника.

Материал	Назначение	Альтернатива
Автомобильный силикон	Защита от влаги	Герметик 3М
Термоусадка с клеевым слоем	Изоляция стыка	Изолента ТЭП

Важно: После установки проверьте герметичность – полейте воду на место ввода проводов во время мойки. При появлении протечек повторите обработку силиконом. Не используйте ацетон или растворители при очистке – они разрушают резиновые уплотнители.

Подключение питания к предохранителю прикуривателя

Подключение парковочного радара к предохранителю прикуривателя обеспечивает синхронизацию работы с зажиганием и защиту цепи от перегрузок. Этот метод исключает необходимость прямого соединения с аккумулятором, снижая риск короткого замыкания. Главное преимущество – доступность точки подключения и стандартизация разъёмов в большинстве автомобилей.

Для работы потребуется специальный адаптер-«добавка» (микро-паук) с двумя гнёздами под предохранители. Он позволяет подключить дополнительное оборудование без нарушения штатной проводки. Обязательно проверьте силу тока предохранителя прикуривателя (обычно 10-25А) и убедитесь, что суммарная нагрузка радара и других устройств не превышает этот показатель.

Пошаговый алгоритм подключения

Определите целевой предохранитель: Используйте схему блока предохранителей из руководства автомобиля. Прикуриватель часто обозначен как "12V socket" или "Cigar".
Подготовьте адаптер:
- Извлеките штатный предохранитель прикуривателя
- Установите его в гнездо адаптера с маркировкой "ORIGINAL"
- В свободное гнездо "ADD" вставьте предохранитель на 5А (номинал для радара)
Подключите провода:
- Красный провод (+) радара соедините с проводом адаптера
- Чёрный провод (-) закрепите на кузовном болте (чистый металл без краски)
Тестирование: Включите зажигание, проверьте активацию радара при переключении на заднюю передачу.

Критические ошибки: Не используйте «скрутки» вместо адаптера – это опасно оплавлением проводки. Избегайте подключения к предохранителям критичных систем (ABS, ECU). Все соединения изолируйте термоусадкой, а провода фиксируйте стяжками вдали от подвижных элементов.

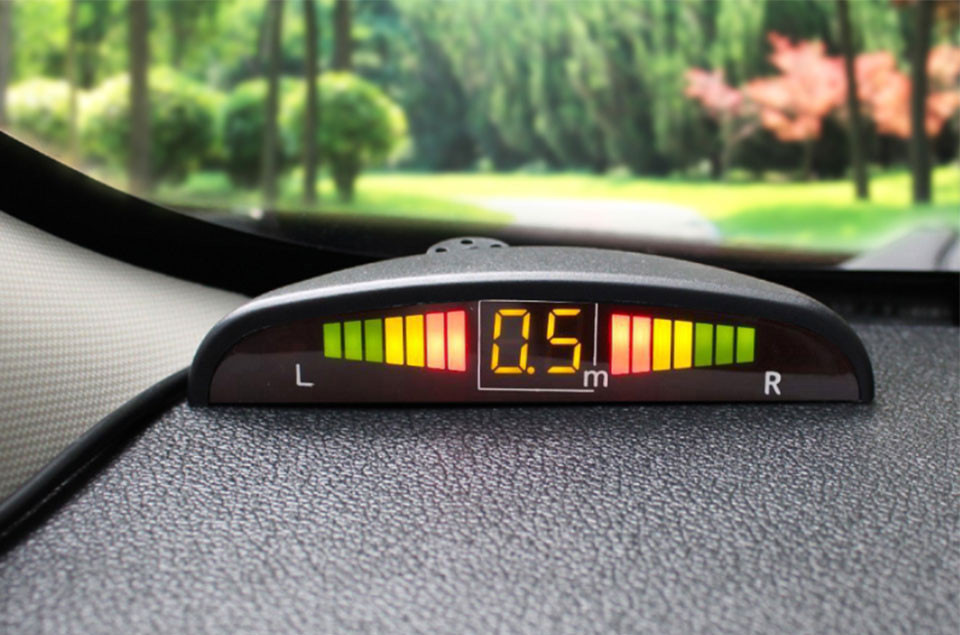

Монтаж сигнального дисплея в зоне видимости водителя

Выберите место на приборной панели или лобовом стекле, обеспечивающее мгновенный визуальный доступ без отрыва взгляда от дороги. Идеальная позиция – в верхней трети зоны лобового стекла (например, у края зеркала заднего вида) или на центральной консоли выше рулевой колонки.

Убедитесь, что дисплей не создает бликов от солнца или фар встречных авто, и не перекрывает критически важные элементы: спидометр, индикаторы поворотов или дорожные знаки. Проверьте углы обзора с водительского сиденья при разной посадке – информация должна читаться без напряжения.

Порядок установки и ключевые нюансы

Фиксация крепления:
- Для стекла – обезжирьте поверхность, используйте термостойкий скотч или вакуумную присоску
- Для пластика панели – применяйте двухсторонний 3М-скотч или штатные кронштейны
Прокладка проводов:
- Маскируйте кабель под обшивкой стойки лобового стекла или в резиновом уплотнителе двери
- Избегайте зон движения педалей и подушек безопасности
Подключение питания:
- Через прикуриватель – самый простой вариант
- В штатный блок предохранителей – для скрытого монтажа (требует навыков автоэлектрики)

Ошибка	Последствие	Решение
Слишком низкое размещение	Требует отвлечения от дороги	Переместить дисплей на уровень глаз
Провода в зоне подушки безопасности	Риск травмы при срабатывании	Прокладывать кабель за боковой стойкой
Крепление на неровную поверхность	Отклеивание на ухабах	Выровнять площадку, использовать праймер для пластика

Важно: После установки протестируйте дисплей при ярком солнце и ночью – убедитесь, что подсветка не слепит, а индикация сохраняет контрастность. Регулярно очищайте экран от пыли специальными салфетками для оптики.

Калибровка датчиков после установки системы

После физического монтажа датчиков парковочного радара критически важным этапом является их точная калибровка. Без правильной настройки система не сможет корректно определять расстояния до препятствий, выдавая либо ложные срабатывания, либо не замечая реальные объекты. Калибровка обеспечивает синхронизацию работы всех датчиков и точность измерений относительно габаритов и геометрии конкретного автомобиля.

Процесс калибровки зависит от модели системы и возможностей автомобиля. Некоторые современные системы с поддержкой ADAS требуют обязательной калибровки с использованием специализированного оборудования и мишеней в условиях сервисного центра. Другие, более простые комплекты, могут калиброваться автоматически при первом включении или через процедуру в меню бортового компьютера, но даже в этом случае проверка точности необходима.

Этапы и важные моменты калибровки

Обязательная подготовка:

Чистота: Поверхности всех датчиков должны быть абсолютно чистыми, без грязи, снега, льда или воды.
Давление в шинах: Убедитесь, что давление во всех шинах соответствует норме, рекомендованной производителем автомобиля.
Загрузка: Автомобиль должен быть в стандартной загрузке (без лишнего груза в багажнике, пассажиров на задних сиденьях).

Основные методы калибровки:

Метод	Описание	Где проводится	Требования
Автоматическая / Программная	Система проводит самодиагностику и настройку при включении или через меню. Может потребовать проезда на небольшой скорости (5-15 км/ч) вперед и назад на ровной площадке.	Может быть выполнена водителем	Строгое следование инструкции системы, ровная площадка без препятствий.
Ручная с мишенями	Используются специальные калибровочные мишени (щиты, стойки), устанавливаемые на строго определенных расстояниях от датчиков. Положение автомобиля выверяется по уровню.	Сервисный центр, специализированная мастерская	Наличие калибровочных мишеней, ровная площадка, диагностическое оборудование, квалификация мастера.
Стендовая	Автомобиль размещается на специальном стенде, который имитирует препятствия вокруг него. Калибровка проводится с помощью компьютера.	Дилерский центр, высокотехнологичный сервис	Наличие дорогостоящего калибровочного стенда и ПО, высокая квалификация персонала.

Проверка работы после калибровки:

Визуально осмотрите зону действия датчиков на предмет отсутствия посторонних предметов, грязи, наледи.
Аккуратно подъезжайте к разным типам препятствий (стена, столб, ограждение, бордюр, другой автомобиль) с разных сторон.
Обратите внимание на:
- Своевременность оповещения (рано/поздно).
- Плавность изменения сигнала (тона, визуальной индикации) по мере приближения.
- Отсутствие "мертвых зон" или постоянных ложных срабатываний на ровном месте.
- Корректность отображения препятствия на дисплее (если есть), соответствие стороны.

Никогда не пренебрегайте калибровкой. Некорректно работающая система парковки из-за неправильной настройки может создать ложное чувство безопасности и привести к дорогостоящему столкновению. Если самостоятельная проверка выявила проблемы – немедленно обратитесь к специалистам для повторной калибровки или диагностики системы.

Проверка работоспособности радара в разных погодных условиях

Эффективность парковочных радаров напрямую зависит от погодных факторов: влага, температура и атмосферные осадки могут создавать помехи или искажать сигналы датчиков. Регулярное тестирование системы в экстремальных условиях гарантирует её безотказность при ежедневном использовании.

Проводите проверку поэтапно на безопасной площадке, моделируя приближение к препятствиям (конусы, стена) при различных сценариях. Уделите особое время чистоте сенсоров – загрязнения критично влияют на точность измерений.

Дождь/мокрый снег:
- Контролируйте реакцию на брызги от колёс – ложные срабатывания указывают на чувствительность к водяной взвеси.
- Убедитесь, что капли воды на датчиках не блокируют определение статичных объектов на дистанции 0.5-1 метр.
Густой туман/метель:
- Проверяйте стабильность обнаружения крупных препятствий (дерево, столб) на скорости 5-10 км/ч.
- Отмечайте случаи "пропажи" цели – мелкие частицы в воздухе могут поглощать ультразвук.
Сильный мороз (ниже -15°C):
- Тестируйте после ночной стоянки: обледеневшие датчики должны активироваться в первые 2-3 минуты движения.
- Оценивайте задержку сигнала при резком перепаде температур (например, при выезде из тёплого гаража).
Гололёд:
- Следите за корректностью работы при налипании снежной "шубы" на бампер.
- Проверяйте, не вызывает ли вибрация от колёс на льду ложные предупреждения.

Важно: При частых сбоях в конкретных условиях протрите датчики мягкой тканью и повторите тест. Постоянные ошибки – повод для диагностики у специалиста.
