Управление и функции бортового компьютера Gamma

Статья обновлена: 18.08.2025

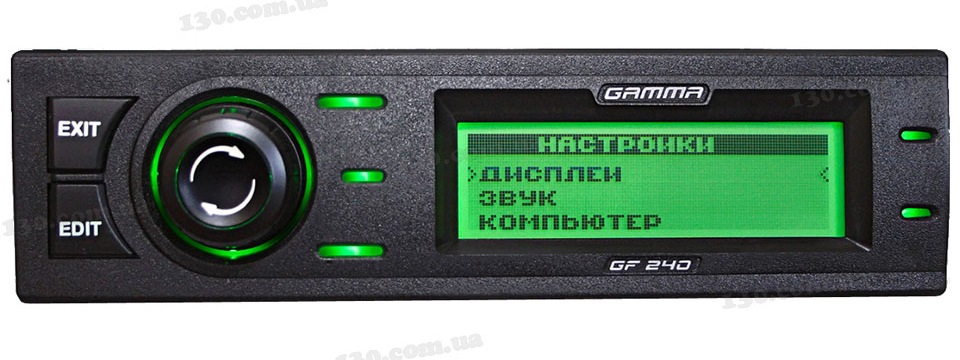

Бортовой компьютер Gamma представляет собой ключевой элемент управления и диагностики современных транспортных средств.

Данное устройство объединяет функции контроля систем автомобиля, предоставления водителю критически важной информации и повышения эффективности эксплуатации.

В статье детально рассматриваются технические характеристики Gamma, алгоритмы работы с его интерфейсом и практические аспекты ежедневного использования.

Установка устройства в салоне автомобиля

Корпус бортового компьютера Gamma монтируется на ровную вертикальную или горизонтальную поверхность в зоне видимости водителя. Оптимальные зоны размещения – верхняя часть торпедо возле лобового стекла, центральная консоль или кронштейн под рулевой колонкой. Обязательно исключите перекрытие обзора дороги, органов управления и критических индикаторов.

Фиксация осуществляется двусторонним термостойким скотчем из комплекта или штатными креплениями (зависит от модификации). Поверхность предварительно обезжиривается. Кабель питания прокладывается скрыто под обшивкой салона, пластиковыми накладками или ковровым покрытием с использованием пластиковых хомутов, избегая зон движения педалей и нагревающихся элементов.

Порядок подключения электропитания

Провод красного цвета (+12V) подключается через встроенный предохранитель к замку зажигания (сигнал ACC) или другому источнику, активируемому при включении зажигания. Черный провод (GND) крепится к кузовному болту с чистым металлическим контактом. Для моделей с датчиком уровня топлива дополнительный желтый провод соединяется с соответствующим сигнальным кабелем топливного модуля согласно схеме автомобиля.

1. Отключите минусовую клемму АКБ перед началом работ.
2. Проложите кабель от места установки компьютера до блока предохранителей/топливного модуля.
3. Подсоедините провода, соблюдая полярность и изоляцию соединений термоусадкой.
4. Зафиксируйте кабель, исключая провисание и контакт с подвижными деталями.
5. Подайте питание и выполните калибровку устройства согласно инструкции.

Цвет провода	Назначение	Точка подключения
Красный	Питание +12V (ACC)	Цепь зажигания (через предохранитель)
Черный	Земля (GND)	Кузов автомобиля (надежное болтовое соединение)
Желтый	Сигнал ДУТ*	Провод датчика уровня топлива

Для базовых версий без контроля топлива не используется.

Подключение к бортовой сети и датчикам

Подключение Gamma к бортовой сети осуществляется через стандартизированный диагностический разъем OBD-II, расположенный в салоне автомобиля. Для корректной работы требуется подача стабильного напряжения 12V с соблюдением полярности. Крайне важно использовать качественный кабель с помехозащищенной экранировкой для предотвращения сбоев из-за электромагнитных помех двигателя и генератора.

Прямое взаимодействие с датчиками реализуется через цифровые (CAN, LIN) и аналоговые интерфейсы компьютера. Система автоматически идентифицирует поддерживаемые датчики при первичной инициализации, но требует ручной калибровки для нестандартных сенсоров. При физическом монтаже датчиков необходимо соблюдать их ориентацию и рабочий диапазон температур, указанный в технической документации.

Ключевые особенности интеграции

• CAN-шина: Основной канал для получения данных от ЭБУ двигателя, АБС, подушек безопасности. Поддерживает скорости до 500 кбит/с
• Аналоговые входы: 4 изолированных канала для датчиков давления, температуры, Уровня топлива с диапазоном 0-5V
• Дискретные входы: 2 входа для сигналов "сухой контакт" (двери, концевики тормоза)
• Импульсные счетчики: Поддержка датчиков скорости, оборотов с частотой до 5 кГц

Тип подключения	Кол-во портов	Защита
CAN High/Low	2	Гальваническая развязка
Аналоговый вход	4	Защита от КЗ до 30V
Дискретный вход	2	Опторазвязка

Важно: При подключении дополнительных датчиков вне штатной сети обязательно использовать предохранители в цепи питания. Сечение проводов должно соответствовать потребляемому току (минимум 0.5 мм² для сигнальных линий). Проводку прокладывать вдали от подвижных элементов и высоковольтных трасс.

Первоначальная настройка языка и часов

Активация бортового компьютера после установки или сброса настроек требует первоначального выбора языка интерфейса и корректировки временных параметров. Эти базовые настройки обеспечивают корректное отображение информации на дисплее и точность временных меток в журналах работы систем. Процедура запускается автоматически при первом включении устройства.

Для перехода в меню настроек необходимо кратковременно нажать центральную кнопку на панели управления. Система предложит последовательно выбрать язык из предустановленного списка, после чего откроет доступ к калибровке часов. Отсутствие подтверждения действий в течение 30 секунд вернет систему к предыдущему шагу.

Процедура настройки

Выполните следующие действия в строгой последовательности:

1. В разделе «Системные настройки» выберите пункт «Язык»
2. Кнопками ▲/▼ выберите из списка:
   • Русский
   • English
   • Deutsch
   • Français
3. Подтвердите выбор кнопкой «OK»
4. Перейдите в подменю «Дата и время»
5. Укажите параметры:

   Часовой пояс	GMT+2 до GMT+12
   Формат времени	24ч / 12ч
   Синхронизация	Ручная / GPS

6. При ручной настройке введите текущие значения кнопками ◄/►

Важно: При выборе синхронизации через GPS дождитесь мигания индикатора «Спутник» на дисплее. Автоматическая коррекция произойдет при устойчивом приеме сигнала от 3-х и более спутников. Непрерывный зеленый свет индикатора подтверждает успешное обновление временных данных.

Калибровка датчика уровня топлива

Процедура калибровки позволяет точно сопоставить электрические показания датчика уровня топлива с фактическим объемом горючего в баке. Она необходима после замены датчика, топливного бака или при некорректном отображении остатка топлива на дисплее бортового компьютера Gamma.

Калибровка выполняется через сервисное меню компьютера при заполненном баке. Требуется последовательно ввести несколько контрольных точек (обычно 3-5 значений), соответствующих определенному уровню топлива. Для каждой точки замеряется напряжение датчика и указывается реальный объем в литрах.

Порядок выполнения калибровки

1. Полностью заправьте бак топливом и зафиксируйте показания датчика как 100%.
2. Израсходуйте ≈25% топлива, зафиксируйте текущие показания и фактический объем.
3. Повторите замеры при ≈50%, ≈75% и пустом баке (остаток 5-7 литров).
4. Внесите данные в таблицу калибровки через сервисное меню Gamma.

Критические ошибки при калибровке:

• Измерение объема без выравнивания автомобиля на горизонтальной площадке
• Использование нелинейной шкалы (менее 4 точек замера)
• Ввод данных при колебаниях уровня топлива (после заправки/поездки)

После сохранения параметров выполните тестовый цикл: заправьте бак до максимума, затем расходуйте топливо порциями по 10-15 литров, сверяя показания Gamma с фактическим остатком. Погрешность не должна превышать 3-5% на любом уровне заполнения.

Отображение текущей скорости и пробега

Основная информация о движении автомобиля выводится на центральный ЖК-дисплей бортового компьютера Gamma. Текущая скорость отображается крупными цифрами в левой части экрана, что обеспечивает мгновенное считывание показаний без отвлечения от дороги. Рядом с показателем скорости в реальном времени отображается выбранный режим трансмиссии (P/R/N/D), а также индикаторы активированных систем помощи водителю.

Общий пробег автомобиля и суточный одометр располагаются в правом нижнем углу дисплея. Пробег фиксируется с точностью до 0,1 км и сохраняется в энергонезависимой памяти после выключения зажигания. При длительном удержании кнопки сброса на левом подрулевом переключателе происходит обнуление суточного счетчика, тогда как общий пробег защищен от случайного изменения.

Особенности работы функций

• Цветовая индикация скорости: При превышении установленного скоростного предела цифры меняют цвет с белого на оранжевый
• Двойной формат пробега: Одновременное отображение общего (ODO) и суточного (TRIP) километража с переключением кнопкой TRIP
• Корректировка отображения: Возможность смены единиц измерения (км/ч или миль/ч) через настройки системы

Параметр	Диапазон значений	Частота обновления
Скорость	0-299 км/ч	500 мс
Общий пробег (ODO)	0-999 999 км	Фиксируется при остановке
Суточный пробег (TRIP)	0-9 999,9 км	Непрерывно

При возникновении неисправностей датчиков скорости или проблем с CAN-шиной вместо числовых значений появляется символ "---" с одновременной активацией предупреждающего треугольника на приборной панели. Точность показаний обеспечивается цифровой обработкой сигналов ABS-датчиков, что исключает погрешности механических приводов.

Контроль расхода топлива в реальном времени

Система непрерывно анализирует объем потребляемого топлива на основе импульсов с датчиков топливной магистрали и данных о текущем режиме работы двигателя. Точность измерений обеспечивается аппаратной коррекцией температурных колебаний плотности ГСМ и алгоритмами компенсации гидроударов в трубопроводах.

Параметры расхода интегрируются с показаниями спутникового позиционирования и данными тахографа, формируя детализированную аналитику по километражу, времени простоя с работающим двигателем и нагрузке на силовой агрегат. Это позволяет выявлять аномалии потребления, превышающие типовые нормы для конкретной модели ТС.

Функциональные возможности

• Мгновенный расход - отображение текущих показателей в л/час и л/100 км на экране водителя
• Сравнение нормативов - автоматическое сопоставление фактических значений с паспортными данными ТС
• Топливные балансы - построение суточных отчетов по заправкам/сливам с привязкой к геолокации

Тип отчета	Параметры	Точность
Маршрутный лист	Расход на отрезках пути, средняя скорость	±1.5%
Простой с работающим ДВС	Время, расход за период, температура ОЖ	±2%

Интеграция с CAN-шиной обеспечивает автоматическое оповещение о критичных отклонениях: превышении пороговых значений потребления, нештатных изменениях уровня в баке или отсутствии сигнала с расходомеров. Диагностические коды неисправностей топливной системы регистрируются в журнале событий с временными метками.

Расчет среднего расхода на 100 км

Бортовой компьютер Gamma автоматически фиксирует объем потребленного топлива и пройденное расстояние, используя данные от датчиков топливной системы и спидометра. Для вычисления показателя система делит суммарный расход горючего (в литрах) на общий километраж поездки (в сотнях километров), обеспечивая точность за счет постоянного обновления входных параметров.

Текущее значение отображается на основном экране в режиме реального времени, а исторические данные сохраняются в памяти для анализа водителем. Система учитывает только периоды движения с работающим двигателем, исключая из расчетов время стоянки с холостыми оборотами для объективности показаний.

Особенности эксплуатации

Для корректной интерпретации данных учитывайте:

• Сброс статистики выполняется вручную через меню "Параметры поездки";
• Показатель реагирует с задержкой на резкое изменение стиля вождения;
• Точность зависит от калибровки датчиков уровня топлива.

Факторы, влияющие на достоверность расчетов:

1. Резкие ускорения и торможения
2. Движение в горной местности
3. Использование кондиционера
4. Перегруз автомобиля

Тип данных	Источник	Влияние на точность
Расход топлива	Датчик инжектора	Погрешность до ±3%
Пробег	ABS-датчики колес	Погрешность до ±2%

Функция "Остаток хода" по топливу

Функция непрерывно рассчитывает примерное расстояние, которое автомобиль сможет преодолеть до полного расхода топлива в баке. Алгоритм основывается на текущем объеме горючего и среднем расходе за последние 30-50 км пути, учитывая актуальный стиль вождения и дорожные условия. Данные обновляются каждые 2-3 секунды при движении, обеспечивая динамическую корректировку показаний.

При запуске двигателя система отображает значение, рассчитанное на основе среднего расхода за предыдущую поездку. Если борткомпьютер не получает данные от датчиков топлива (например, при неисправности), на дисплее появляется прочерк "---" или предупреждающий символ. Точность прогноза снижается при езде с неполным баком менее 8-10 литров или резком изменении режима движения.

Особенности эксплуатации

Ключевые параметры расчета:

• Используются показания датчика уровня топлива с поправкой на геометрию бака
• Учет топлива в магистралях и фильтре (остаток ~0.2-0.4 л)
• Фильтрация резких скаков расхода через скользящее среднее

Рекомендации по использованию:

1. Калибруйте датчик уровня после замены топливного модуля
2. При заправке "под горловину" подождите 3-5 минут для стабилизации показаний
3. Контролируйте пробег при остатке менее 50 км – возможна погрешность до 15%

Состояние	Индикация	Действия водителя
Менее 80 км	Мигающее значение	Запланировать заправку
Менее 20 км	Красный индикатор + звук	Немедленная заправка

Важно: Прогноз не учитышает крутые подъемы или изменение загрузки авто. При буксировке прицепа фактический остаток хода может уменьшиться на 25-40% от расчетного.

Мониторинг температуры охлаждающей жидкости

Бортовой компьютер Gamma непрерывно контролирует температуру охлаждающей жидкости через датчик, интегрированный в систему двигателя. Данные передаются в реальном времени на центральный процессор для анализа и визуализации на дисплее водителя. Система использует калиброванные значения, учитывающие специфику работы силового агрегата в разных режимах эксплуатации.

Точность измерений обеспечивается цифровой обработкой сигнала и автоматической компенсацией погрешностей. При критических отклонениях от нормы (ниже +75°C или выше +105°C) активируется многоуровневая система оповещения. Показания дублируются в цифровом и графическом формате для наглядного отслеживания динамики изменений.

Ключевые функции и реакции системы

• Цветовая индикация:
  • Синий диапазон: прогрев двигателя (ниже рабочей температуры)
  • Зеленый диапазон: штатный режим (+85°C – +95°C)
  • Красный диапазон: перегрев (выше +105°C)
• Звуковые сигналы: двухтональная тревога при достижении порога +110°C с одновременным миганием иконки радиатора
• Автоматические реакции: включение вентилятора на высокой скорости через реле при +100°C

Статус температуры	Действия водителя
Длительное значение ниже +80°C	Проверить термостат, датчик, утечки антифриза
Рост выше +100°C в движении	Остановиться, проверить уровень ОЖ и работу вентилятора
Экстренное превышение +110°C	Немедленная остановка двигателя для предотвращения заклинивания

Для корректной работы системы требуется регулярная проверка герметичности контура охлаждения и состояния антифриза. Ложные срабатывания могут возникать при окислении контактов датчика или недостаточном уровне жидкости. В зимний период рекомендуется использовать предпусковой подогреватель для минимизации термических нагрузок при холодном запуске.

Отслеживание оборотов двигателя (RPM)

Функция отслеживания оборотов двигателя (RPM) в бортовом компьютере Gamma предоставляет водителю точную информацию о текущей скорости вращения коленчатого вала. Данные поступают в реальном времени от датчиков двигателя через электронный блок управления (ЭБУ), обеспечивая высокую достоверность показаний.

Отображение RPM реализовано на основном экране Gamma в виде цифрового счетчика и аналоговой шкалы (тахометра). Шкала обычно размещена в центральной части дисплея и визуально дублирует классические приборы, что облегчает восприятие информации при управлении автомобилем.

Ключевые возможности и особенности

Система поддерживает следующие функции:

• Настройка диапазона отображения: Возможность установки пользовательских пределов шкалы тахометра в меню настроек.
• Визуальные предупреждения: Автоматическое выделение зоны красного цвета при приближении к критическим оборотам (порог настраивается).
• Аварийная сигнализация: Мигание подсветки экрана и звуковой сигнал при превышении максимально допустимых RPM.

Эксплуатационные рекомендации:

1. Регулярно сверяйте показания RPM с механическим тахометром (при наличии) для проверки калибровки.
2. Устанавливайте порог звукового оповещения минимум на 200-300 об/мин ниже фактического красного диапазона двигателя.
3. При резком скачке показаний во время движения проверьте контакты датчика положения коленвала.

Таблица: Рекомендуемые режимы работы

Диапазон RPM	Рекомендация
800-1500	Прогрев двигателя, движение накатом
1500-3000	Экономичный режим эксплуатации
3000-4500	Оптимальная зона для разгона
4500+	Кратковременное использование, требует контроля

Диагностика и вывод ошибок двигателя (OBD-II)

Бортовой компьютер Gamma обеспечивает полную совместимость со стандартом OBD-II, непрерывно отслеживая параметры работы двигателя через диагностический разъем. Система анализирует данные с датчиков (кислородных, детонации, положения коленвала и др.), топливную систему, зажигание и выхлоп, выявляя отклонения от нормы. При обнаружении неполадок компьютер фиксирует соответствующий код ошибки в энергонезависимой памяти, сохраняя его даже после остановки двигателя.

Для доступа к диагностическим данным пользователь активирует режим "Сканирование ошибок" в меню Gamma. Компьютер выводит на дисплей список сохраненных кодов в формате P0XXX/C0XXX/U0XXX, где первый символ указывает на категорию неисправности (двигатель, шасси, сеть). Дополнительно отображаются: статус ошибки (активная/историческая), частота возникновения и стоп-кадр параметров двигателя в момент регистрации сбоя.

Расшифровка и управление ошибками

Каждый код сопровождается текстовой расшифровкой на русском языке (например, P0301 – пропуск зажигания в 1 цилиндре). Для детализации используются категории:

• Активные ошибки – текущие неполадки, требующие вмешательства (горит Check Engine)
• Исторические – ранее устраненные сбои (сохраняются до ручной очистки)
• Постоянные – критические ошибки, не стирающиеся автоматически

Типовые коды и их значение:

Код	Описание	Возможная причина
P0171	Слишком бедная смесь	Утечка воздуха, неисправность ДМРВ
P0420	Низкая эффективность катализатора	Износ катализатора, ошибки лямбда-зонда
P0504	Рассогласование сигналов педалей тормоза/акселератора	Заедание педали, сбой датчиков

Очистка ошибок выполняется через пункт меню "Сброс диагностики". При этом:

1. Стираются все исторические коды
2. Сбрасываются адаптации ECU
3. Погасает индикатор Check Engine (если активные ошибки отсутствуют)

Важно: удаление кодов не устраняет физическую неисправность. Для предотвращения повторного возникновения ошибок необходимо провести ремонт, указанный в расшифровке. Gamma также позволяет вести журнал диагностики – сохранять и экспортировать коды для последующего анализа.

Управление дополнительными CAN-шинами

Бортовой компьютер Gamma поддерживает интеграцию дополнительных CAN-шин для подключения периферийных устройств и датчиков, не входящих в штатную сеть автомобиля. Это позволяет расширять функционал системы мониторинга и управления без вмешательства в заводскую электропроводку. Конфигурирование осуществляется через диагностический интерфейс с использованием специализированного ПО.

Для каждой дополнительной шины задаются индивидуальные параметры: скорость обмена (125 кбит/с – 1 Мбит/с), идентификаторы сообщений (ID), маски фильтрации и правила обработки входящих данных. Gamma автоматически детектирует коллизии и обеспечивает приоритетность критических команд. Поддерживается работа в режимах "только чтение", "трансляция" и "полный доступ".

Процедура настройки

Активация дополнительных шин выполняется в разделе "Конфигуратор сети" меню Gamma:

1. Выбор физического порта (CAN3/CAN4)
2. Указание типа шины (J1939, CANopen, Custom)
3. Назначение параметров:
   • Скорость: 125/250/500/1000 кбит/с
   • Режим терминатора: включен/выключен
   • Таймаут ошибки: 50-5000 мс
4. Загрузка DBC-файла с описанием протокола
5. Калибровка входных сигналов (масштабирование, смещение)

Параметр	Влияние на работу	Рекомендации
Фильтр ID	Отсекает нерелевантные сообщения	Использовать маски 0x7FF для стандартного CAN
Буфер сообщений	Глубина очереди обработки	Увеличить при частых потерях пакетов
Retry-попытки	Повторная отправка при сбое	Не применять для критичных по времени команд

Важно: при подключении нескольких шин с разными скоростями требуется установка гальванической развязки. Мониторинг активности ведется через встроенный логировщик, сохраняющий временные метки и RAW-данные для диагностики. Обновление конфигурации требует перезагрузки модуля CAN.

Настройка предупреждений о превышении скорости

Функция предупреждений о превышении скорости позволяет задавать пороговые значения, при достижении которых система подаст визуальный или звуковой сигнал. Активация происходит через главное меню бортового компьютера Gamma в разделе "Безопасность" → "Ограничители скорости".

Для установки лимита выберите пункт "Пользовательский лимит", затем введите значение с помощью цифровой клавиатуры (от 30 до 240 км/ч). Подтвердите выбор кнопкой "Применить". Система автоматически сохранит настройки для текущего профиля водителя.

Дополнительные параметры

В подменю доступны расширенные опции:

• Тип оповещения: выбор между звуковым сигналом, миганием иконки на дисплее или комбинированным предупреждением
• Порог срабатывания: установка допуска превышения (фиксированный +5 км/ч или процент от лимита)
• Автоопределение знаков: синхронизация с системой распознавания дорожных знаков (требуется активированная подписка Navi+)

Параметр	Варианты настройки
Источник данных о скорости	GPS / Датчики ABS / Комбинированный режим
Повторение сигнала	Единичный / Каждые 15 сек / Непрерывный
Сброс настроек	Восстановление заводских значений лимита

Важно: калибровка выполняется при работающем двигателе. Для корректной работы функции "Автоопределение знаков" требуется периодическая актуализация картографических данных. При смене шин внесите изменения в настройки диаметра колес (меню "Ходовые параметры"), чтобы избежать ложных срабатываний.

Программирование сервисных интервалов

Сервисные интервалы в бортовом компьютере Gamma позволяют автоматизировать контроль технического обслуживания транспортного средства. Пользователь может задать периодичность для различных типов работ (масло, фильтры, тормоза и т.д.), после чего система будет отсчитывать пробег или время до следующего ТО и выводить предупреждения.

Для настройки перейдите в раздел «СЕРВИС» главного меню, выберите «Программирование интервалов» и укажите требуемые параметры. Система поддерживает одновременное управление несколькими независимыми счётчиками для разных типов обслуживания.

Порядок настройки

1. Выберите тип сервиса из списка (масляный сервис, воздушный фильтр, диагностика и др.)
2. Задайте базовый интервал в километрах или месяцах
3. Активируйте счётчик, нажав «СБРОС» после выполнения обслуживания
4. Подтвердите изменения кнопкой «СОХРАНИТЬ»

Параметр	Диапазон значений	По умолчанию
Пробег	100-50 000 км	15 000 км
Временной интервал	1-24 месяца	12 месяцев

• При достижении 90% заданного интервала на дисплее появляется иконка «Сервис скоро»
• При превышении лимита отображается предупреждение «ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ» с звуковым сигналом
• Для корректного учёта пробега проверьте правильность ввода параметров шин в настройках автомобиля

Анализ вольтажа бортовой сети

Бортовой компьютер Gamma непрерывно контролирует напряжение в сети автомобиля через датчики, интегрированные с генератором и аккумуляторной батареей. Система фиксирует параметры с частотой до 10 раз в секунду, преобразуя аналоговые сигналы в цифровые значения для обработки микропроцессором. Точность измерений составляет ±0.1 В в рабочем диапазоне 8-16 В, что позволяет отслеживать даже кратковременные просадки напряжения.

Отклонения от нормы интерпретируются согласно заданным алгоритмам: значения ниже 11.5 В при работающем двигателе сигнализируют о неисправности генератора, а падение до 9.6 В на заглушенном авто указывает на критический разряд АКБ. Компьютер автоматически корректирует работу энергопотребителей (например, снижает мощность климатической установки) при обнаружении напряжения ниже 12.2 В для предотвращения глубокого разряда.

Критические параметры и реакции системы

• Нормальный режим: 13.6–14.4 В (двигатель запущен), 12.4–12.8 В (двигатель остановлен)
• Предупреждение: вибрация руля и иконка аккумулятора на дисплее при 12.0–11.5 В
• Аварийный режим: отключение мультимедиа и подогрева сидений ниже 11.5 В

Диапазон напряжения	Статус системы	Действия компьютера
>14.7 В	Перезаряд АКБ	Аварийный сигнал + запись ошибки BCM-04
14.4–14.7 В	Пограничный режим	Предупреждение в лог-файл
<11.0 В	Критический разряд	Активация резервного энергосбережения

Исторические данные сохраняются во внутренней памяти (до 30 дней) с метками времени и пробега. Для диагностики используется раздел меню «Электропитание», где график напряжения отображает динамику изменений. Рекомендуется проверять статистику после замены АКБ или при добавлении мощного электрооборудования.

1. Запустите диагностический режим удержанием кнопки «Reset»
2. Выберите вкладку «Статистика бортовой сети»
3. Анализируйте пиковые значения (утренний запуск/включение фар/кондиционера)

Работа с Trip-компьютером: сброс данных

Сброс данных Trip-компьютера необходим для обнуления текущих показателей поездки перед началом нового маршрута или после обслуживания автомобиля. Эта операция позволяет корректно фиксировать параметры предстоящей поездки: пробег, средний расход топлива, время в пути и другие динамические значения.

Для выполнения сброса убедитесь, что автомобиль находится в режиме зажигания "ON" (двигатель может быть как запущен, так и заглушен). Переключитесь на экран Trip-компьютера с помощью кнопок управления мультифункциональным рулевым колесом или клавиш на центральной консоли. На дисплее должны отображаться активные параметры текущей поездки.

Процедура сброса

1. Удерживайте кнопку RESET (обычно расположена под дисплеем или на рулевом колесе) не менее 3 секунд.
2. Дождитесь мигания всех обнуляемых показателей на дисплее.
3. Подтвердите действие кратковременным повторным нажатием на RESET (в некоторых модификациях подтверждение не требуется).

После успешного сброса на экране отобразятся нулевые значения по следующим параметрам:

• Пробег поездки (Trip A/B)
• Средняя скорость движения
• Расход топлива (средний/мгновенный)
• Время движения

Важно:	Обнуляются только данные поездки. Общий пробег одометра и сервисные интервалы остаются неизменными.
Ошибка:	Если сброс не происходит – проверьте положение зажигания или обратитесь к разделу "Сброс настроек" в руководстве пользователя.

Подсчет времени в пути и средней скорости

Бортовой компьютер Gamma автоматически отслеживает время движения с момента начала поездки, используя данные от спидометра и зажигания. Система активирует подсчет при трогании с места и приостанавливает измерения во время остановок, исключая стоянки из расчетов. Данные выводятся в режиме реального времени на основной дисплей в блоке "Текущая поездка".

Для вычисления средней скорости компьютер анализирует пройденное расстояние (с учетом поправок одометра) и чистое время движения. Алгоритм игнорирует периоды простоя свыше 3 секунд, что обеспечивает точность показателей. Расчет обновляется каждые 500 метров пути, минимизируя погрешности при сложных дорожных условиях.

Особенности работы с данными

Режимы отображения:

• Текущая поездка: время/скорость с момента запуска двигателя
• Режим памяти: накопленные значения за выбранный период (сутки/неделя)

Калибровка: При замене колес требуется ручной ввод коэффициента коррекции одометра через сервисное меню для сохранения точности расчетов.

Параметр	Диапазон	Точность
Время в пути	0-999 ч	±0.1%
Ср. скорость	0-199 км/ч	±2 км/ч

Регистрация максимальных параметров

Бортовой компьютер Gamma автоматически фиксирует экстремальные значения ключевых показателей транспортного средства в процессе эксплуатации. Данная функция обеспечивает непрерывный мониторинг критических параметров, сохраняя их в энергонезависимой памяти даже при отключении питания.

Система отслеживает превышения установленных производителем пределов по следующим категориям: максимальная достигнутая скорость, пиковые обороты двигателя, наивысшая температура охлаждающей жидкости и предельное давление масла. Доступ к зарегистрированным данным осуществляется через сервисное меню.

Особенности работы функции

• Автономная запись: Фиксация показателей происходит без участия водителя
• Приоритетные параметры:
  1. Пиковая скорость движения
  2. Максимальные обороты коленчатого вала
  3. Критическая температура двигателя
  4. Аварийное давление в масляной системе
• Формат хранения: Значения сохраняются с привязкой к пробегу автомобиля

Для анализа зафиксированных экстремумов используется диагностический режим, где параметры отображаются в виде структурированной таблицы:

Параметр	Зафиксированное значение	Пробег (км)
Скорость	152 км/ч	12 850
Обороты ДВС	6 200 об/мин	8 430
Температура ОЖ	118°C	15 200

Сброс сохраненных максимумов выполняется только через авторизованное сервисное оборудование при проведении ТО. Регулярный анализ этих данных позволяет выявлять нарушения режимов эксплуатации и потенциальные неисправности агрегатов.

Подключение к персональному компьютеру

Для синхронизации данных бортового компьютера Gamma с персональным устройством требуется физическое соединение через интерфейс USB Type-C. Кабель входит в базовую комплектацию устройства и поддерживает стандарт USB 2.0. Перед подключением убедитесь в установке актуальной версии фирменного ПО «GammaLink» на целевом ПК под управлением Windows 10/11 или Linux (ядро 5.15+).

Активируйте режим передачи данных в меню Gamma: раздел «Настройки» → «Внешние интерфейсы» → «Режим USB». При первом соединении система автоматически установит драйверы, что подтвердится уведомлением в системном трее. Избегайте использования USB-хабов для гарантии стабильности соединения.

Процедура обмена информацией

После успешного распознавания Gamma отобразится как съёмный накопитель с логическими разделами:

• /Trips – маршрутные журналы в формате .gdf
• /Diagnostics – коды ошибок и параметры систем автомобиля
• /Updates – каталог для загрузки файлов прошивки

Основные операции через ПО GammaLink:

1. Импорт поездок для анализа в модуле «Статистика»
2. Экспорт пользовательских настроек (топливные коэффициенты, стиль отображения)
3. Запись логов в реальном времени с поддержкой частоты опроса 10 Гц
4. Принудительное обновление микропрограммы из файла .gfu

Параметр	Требования к ПК
Порты	USB 3.0 (обратная совместимость с 2.0)
Защита данных	Автоматическое шифрование AES-256 при передаче
Макс. скорость	35 Мбит/с для диагностических сессий

Важно: Принудительное отключение кабеля во время записи или обновления может привести к повреждению файловой системы. Всегда используйте функцию «Безопасное извлечение» в GammaLink перед физическим отсоединением.

Обновление программного обеспечения

Регулярное обновление ПО бортового компьютера Gamma критически важно для обеспечения стабильной работы, исправления известных ошибок и получения новых функций. Производитель выпускает апдейты с учётом отзывов пользователей и изменений в законодательстве.

Обновления распространяются через официальный портал поддержки и содержат подробные инструкции по установке. Перед началом процесса убедитесь в стабильном подключении автомобиля к сети 12V для предотвращения сбоев питания.

Процедура установки

Загрузите файл обновления на USB-накопитель с файловой системой FAT32, предварительно распаковав архив. Вставьте носитель в порт мультимедийной системы Gamma при выключенном зажигании.

1. Активируйте режим "Инженерное меню": удерживайте кнопки HOME + VOLUME 10 секунд
2. Выберите пункт "Обновление ПО" → "С USB-носителя"
3. Подтвердите запуск процесса, который займёт 15-25 минут

Важно! Не допускайте прерывания питания или извлечения флешки до появления сообщения "Обновление успешно завершено". Автоматическая перезагрузка системы произойдёт трижды – это нормально.

Тип обновления	Периодичность	Основные изменения
Критические исправления	По мере выхода	Устранение ошибок безопасности
Функциональные	Раз в квартал	Новые режимы картографии, голосовые команды
Адаптационные	Раз в год	Поддержка новых моделей автомобилей

После обновления проверьте актуальность картографических данных и выполните калибровку датчиков парковки через раздел "Настройки автомобиля". При возникновении ошибок используйте функцию "Восстановление ПО" в инженерном меню.

Сброс устройства к заводским настройкам

Процедура сброса возвращает бортовой компьютер Gamma к исходным параметрам, установленным производителем. Это полностью очищает пользовательские настройки, сохраненные данные и внесенные конфигурации.

Выполнение сброса рекомендуется при критических сбоях в работе системы, утере пароля доступа или перед передачей устройства новому владельцу. Операция необратима – восстановить удаленную информацию после завершения процесса невозможно.

Порядок выполнения сброса

1. Запустите автомобиль или включите зажигание
2. Перейдите в раздел Система → Обслуживание
3. Выберите пункт "Восстановление заводских настроек"
4. Подтвердите действие вводом пин-кода безопасности
5. Дождитесь автоматической перезагрузки устройства (3-5 минут)

Важные ограничения:

• Сброс отключает все сопряженные устройства (телефоны, навигаторы)
• Требуется повторная калибровка датчиков давления в шинах
• Удаляются маршрутные журналы и точки интереса

Параметр	До сброса	После сброса
Программное обеспечение	Актуальная версия	Базовая версия
Настройки климата	Сохраненные профили	Стандартные значения
Подключения Bluetooth	Активные	Отсутствуют

После завершения процедуры выполните настройку часов, языковых параметров и обновите программное обеспечение через сервисное меню. Для восстановления пользовательских профилей потребуется повторная синхронизация с мобильным приложением.

Эксплуатация при экстремальных температурах

Бортовой компьютер Gamma сохраняет работоспособность в температурном диапазоне от -40°C до +85°C. При выходе за эти пределы возможны временные отклонения в показаниях датчиков, замедление реакции интерфейса и принудительное отключение системы для защиты электронных компонентов.

Для минимизации рисков при эксплуатации в условиях экстремального холода или жары предусмотрены конструктивные решения: термостойкий экран дисплея, изолированные разъёмы и алгоритмы динамической коррекции показаний. Требуется строгое соблюдение регламента прогрева/охлаждения перед включением при перепадах более 30°C.

Ключевые требования к эксплуатации

• Холодный запуск (-25°C и ниже):
  Обязательный прогрев салона до -10°C перед включением. Использование предпусковых подогревателей снижает риск конденсата.
• Эксплуатация в жару (+70°C и выше):
  Принудительное кондиционирование монтажного отсека. Контроль затенения дисплея для предотвращения теплового удара.
• Циклические перепады:
  Запрещено включение при разнице температур корпуса и среды >25°C. Интервал стабилизации – не менее 15 минут.

Параметр	Холодный режим (-40°C)	Жаркий режим (+85°C)
Время отклика	Увеличено до 1.8 сек	Увеличено до 1.5 сек
Точность GPS	Погрешность ±15 м	Погрешность ±12 м
Автоотключение	При -42°C	При +87°C

Критические нарушения: прямой солнечный свет на корпус при +35°C и выше, попытки механической очистки ото льда при включённом питании, использование внешних нагревателей ближе 0.5 м от устройства. Гарантия аннулируется при перегреве чипсета свыше +90°C.

Типовые неисправности и их устранение

Бортовой компьютер Gamma демонстрирует высокую надёжность, однако в процессе эксплуатации могут возникать типовые сбои, связанные как с программными ошибками, так и с аппаратными проблемами. Большинство неисправностей устраняется пользователем самостоятельно при помощи стандартных процедур или диагностических инструментов системы.

Критически важно соблюдать последовательность действий при поиске и устранении неполадок, начиная с простейших решений (перезагрузка, проверка соединений) и переходя к сложным (сброс настроек, обновление ПО). При отсутствии положительного результата после выполнения базовых рекомендаций требуется обращение в сервисный центр.

Распространённые проблемы и решения

Ниже представлены частые сбои с методами их устранения:

• Нестабильная работа дисплея
  • Погасший экран: проверьте предохранитель F5 (15А) в блоке питания авто
  • Искажение изображения: выполните аппаратный сброс кнопкой RESET на корпусе
• Сбои в работе датчиков
  1. Ошибка "Датчик уровня топлива": откалибруйте датчик через меню Настройки → Калибровка
  2. Некорректные показания температуры: проверьте целостность проводов подключения к термопаре
• Потеря связи с диагностическим разъёмом OBD-II
  • Перезагрузите компьютер сочетанием клавиш MODE + RESET
  • Обновите прошивку через USB-носитель (файл gamma_update.fw)

Сводка аппаратных проверок:

Симптом	Контрольная точка	Нормальное значение
Отсутствие питания	Клемма 12V (красный провод)	11.8–14.2V
Самопроизвольное выключение	Предохранитель F12 (10А)	Целостность цепи

При возникновении ошибки E102 (сбой памяти) выполните полный сброс через сервисное меню (*#9900#). Сохраните логи неисправностей перед сбросом для анализа в сервисе. Не пытайтесь вскрывать корпус устройства – это аннулирует гарантию.

Энергопотребление и забота об АКБ

Бортовой компьютер Gamma постоянно отслеживает параметры аккумуляторной батареи (АКБ), отображая напряжение, ток утечки и приблизительный остаточный ресурс. Система предупредит о критическом падении напряжения или нештатном потреблении энергии при заглушенном двигателе, помогая избежать глубокого разряда – главной причины сокращения срока службы АКБ.

Для минимизации энергопотребления в режиме стоянки Gamma автоматически переводит неиспользуемые системы (например, мультимедиа или подсветку салона) в "спящий" режим с пониженным энергопотреблением через заданный интервал времени после постановки автомобиля на охрану. Это особенно важно при длительных простоях.

Рекомендации по эксплуатации

• Контроль разряда: Избегайте длительной работы потребителей (аудиосистема, климат, фары) при заглушенном двигателе. Gamma отображает время до критического разряда.
• Регулярные поездки: Совершайте поездки длительностью не менее 20-30 минут для полноценного восполнения заряда АКБ генератором.
• Хранение: При длительном простое (более 2 недель) рекомендуется отключать клемму АКБ. Gamma сохранит настройки.
• Диагностика: Обращайте внимание на сообщения системы о повышенном токе утечки – это может указывать на неисправность электроприбора.

Важно: При замене АКБ необходимо заново ввести ее параметры (емкость, тип) в меню настройки бортового компьютера для точного расчета ресурса и корректной работы системы энергоменеджмента. Использование АКБ меньшей емкости, чем рекомендовано производителем, может привести к преждевременному выходу ее из строя.

Правила техники безопасности при эксплуатации

Перед первым использованием бортового компьютера Gamma внимательно изучите руководство пользователя и техническую документацию транспортного средства. Убедитесь в отсутствии видимых повреждений корпуса устройства, кабелей питания и подключенных датчиков. Эксплуатация с нарушением целостности компонентов категорически запрещена из-за риска короткого замыкания или некорректной обработки данных.

Запрещается самостоятельно вскрывать корпус компьютера, модифицировать прошивку или подключать несертифицированные периферийные устройства. Любое вмешательство в конструкцию аннулирует гарантию и может привести к сбоям в работе критических систем автомобиля (управления двигателем, ABS, подушками безопасности). При обнаружении неисправностей (зависание интерфейса, ложные предупреждения, перегрев корпуса) немедленно прекратите эксплуатацию и обратитесь в авторизованный сервисный центр.

Основные требования:

1. Электробезопасность:
   • Отключайте питание при замене предохранителей или обслуживании аккумулятора
   • Не допускайте контакта разъемов с водой, маслом и техническими жидкостями
   • Избегайте перегрузки цепи: суммарное потребление подключаемых устройств не должно превышать 10А
2. Эксплуатационные ограничения:
   • Не регулируйте параметры во время движения (кроме голосового управления)
   • Запрещено экранировать вентиляционные отверстия корпуса
   • Рабочая температура: от -30°C до +70°C (при -40°C возможны временные сбои дисплея)

Примечание: В аварийных ситуациях (задымление, запах гари) отключите компьютер через главный выключатель в блоке предохранителей. Используйте только оригинальные кабели из комплекта поставки.

Список источников

При подготовке материалов о бортовом компьютере Gamma использовались официальные технические документы и отраслевые публикации. Акцент сделан на проверенные данные от производителя и профильных специалистов.

Ниже представлены ключевые источники информации об особенностях и правилах эксплуатации системы. Все материалы доступны в открытом доступе для детального изучения.

Официальная документация и технические материалы

• Руководство по эксплуатации Gamma (издание 2023 года, версия 4.7)
• Технический паспорт бортового компьютера Gamma (серия MC-G5)
• Сервисный бюллетень Gamma №18: Обновления прошивки и диагностика
• Каталог запасных частей Gamma (раздел "Электронные модули")

Специализированные отраслевые издания

• Журнал "Автоэлектроника сегодня": Статья "Интеграция мультимедийных систем в Gamma"
• Сборник трудов НИИ автомобильного транспорта: "Анализ отказов бортовых компьютеров"
• Учебное пособие "Современные автомобильные диагностические системы" (глава 7)

Видео: Бортовой компьютер Gamma GF 412 - обзор функционала и комплектации


• Замена втулки стартера ВАЗ 2109 своими руками

• Citroën C3 Picasso - отзывы владельцев и технические характеристики

• МАЗ 544008 - легенда советских дорог
