Тюнинг автомобиля подсветкой дверных проёмов давно перестал быть прерогативой премиальных моделей.

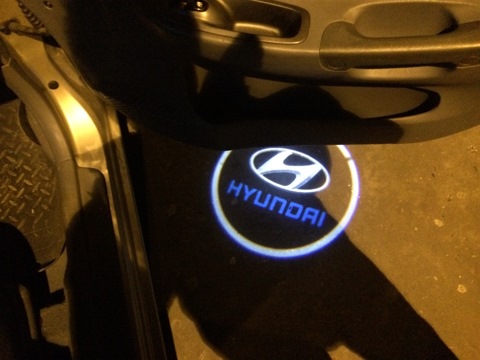

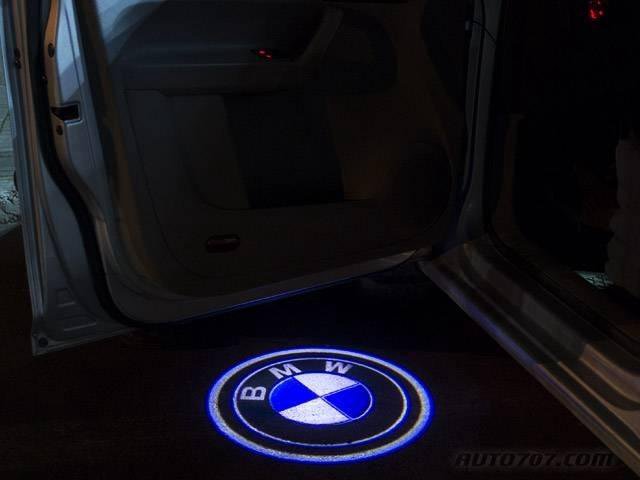

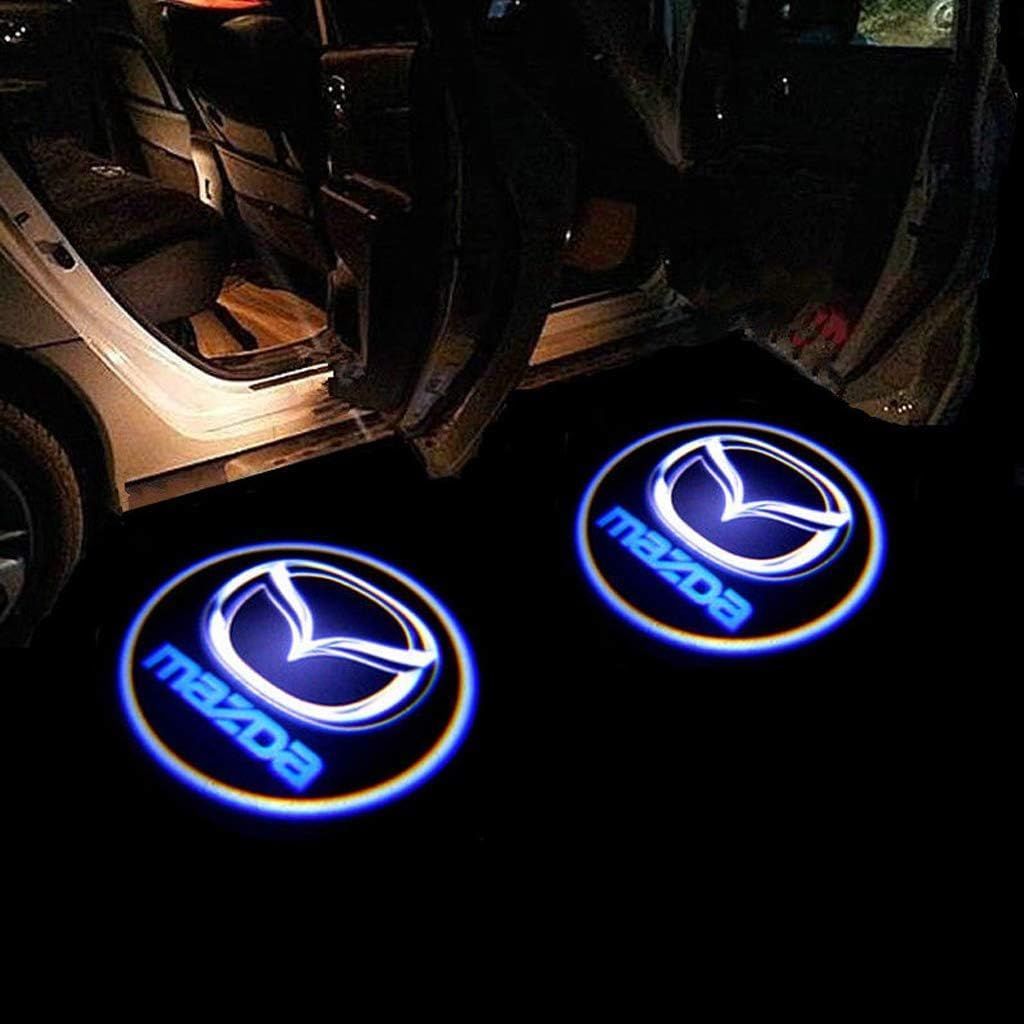

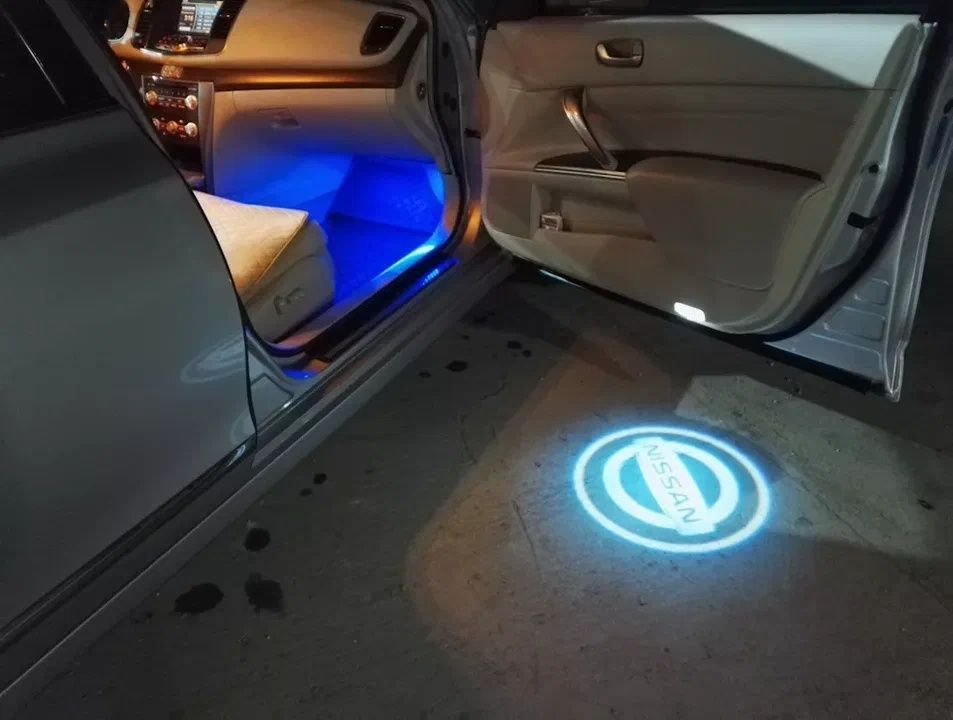

Установка проекторов логотипа превращает обычный вход в салон в эффектный жест, подчеркивает индивидуальность владельца и повышает безопасность в темное время суток.

Самостоятельный монтаж системы требует понимания трёх ключевых этапов: выбора подходящего логотипа, грамотной установки проекторов в корпуса зеркал или пороги, и точной регулировки яркости свечения для баланса между видимостью и комфортом.

Выбор светодиодных проекторов по мощности и цвету

Мощность светодиодных проекторов напрямую определяет яркость проецируемого логотипа и энергопотребление. Оптимальный диапазон для автомобильных дверей – 1-5 Вт. Слабое излучение (1-2 Вт) подойдет для тонкой подсветки в темное время суток, но будет незаметно при дневном свете или ярком уличном освещении.

Проекторы мощностью 3-5 Вт обеспечивают насыщенный световой поток, отчетливо видимый даже в условиях городской засветки. Однако избыточная мощность требует внимательного монтажа: перегрев может повредить проводку или корпус устройства, а слепящий эффект создаст дискомфорт для водителя и других участников движения.

Ключевые параметры выбора

Цвет свечения влияет на стилистику и функциональность подсветки:

Классический белый (6000K) – универсален, обеспечивает четкость логотипа.
Теплый белый (3000K) – создает мягкое свечение, менее агрессивное для глаз.
Синий/Голубой – популярный тюнинг-вариант, но может регламентироваться ПДД (проверьте местные нормы).
Красный/Оранжевый – используются как сигнальные, но не должны дублировать стоп-сигналы.
RGB-модели – позволяют менять цвет через приложение, но сложнее в установке и дороже.

Мощность (Вт)	Яркость	Энергопотребление	Рекомендации
1-2	Низкая	Минимальное	Для затемненных зон, подсветка порогов
3-4	Средняя	Умеренное	Стандартный выбор для дверей (баланс яркости/нагрузки)
5+	Высокая	Значительное	Требует усиленной проводки, актуально для крупных логотипов

Обязательно учитывайте класс защиты корпуса (IP65 и выше), устойчивость к вибрациям и рабочий температурный диапазон. Для питания подходят проекторы с номиналом 12V. Избегайте дешевых аналогов без маркировки – они часто греются и быстро выходят из строя.

Поиск готовых модулей с логотипом вашей марки авто

Начните поиск на крупных маркетплейсах (Wildberries, Ozon, AliExpress), введя в строку запроса комбинацию вида "подсветка двери [Марка авто] логотип". Например, "подсветка двери Kia логотип" или "projector light Skoda emblem". Фильтруйте результаты по рейтингу продавца и отзывам покупателей, обращая особое внимание на фото установленных модулей из реальных заказов.

Изучите специализированные автомобильные интернет-магазины и форумы вашей марки – там часто публикуют ссылки на проверенные комплекты. Проверьте официальные группы бренда в VK и Telegram: многие производители создают каналы с эксклюзивными предложениями. Убедитесь, что логотип соответствует именно вашему поколению модели, так как эмблемы часто меняются при рестайлинге.

Критерии выбора модулей

Совместимость подключения: ищите plug&play варианты с родными разъёмами вашего авто
Чёткость проекции: анализируйте пользовательские фото на предмет расплывчатых контуров
Степень защиты: IP67 минимум для устойчивости к воде и дорожной химии
Материал корпуса: алюминиевые сплавы предпочтительнее пластика

Где искать	Плюсы	Минусы
AliExpress	Низкая цена, огромный выбор	Долгая доставка, риск брака
Автофорумы	Проверенные продавцы, советы по установке	Ограниченный ассортимент
Оффлайн-тюнинг ателье	Возможность увидеть работу до покупки	Высокая наценка (до 200%)

Сверяйте точные размеры посадочного места в зеркале/двери с габаритами модуля
Выбирайте комплекты с регулируемой фокусировкой линзы – это критично для чёткого изображения
Проверьте наличие инструкции на русском языке и гарантии (минимум 6 месяцев)

Создание индивидуального трафарета для уникального логотипа

Индивидуальный трафарет гарантирует эксклюзивность подсветки, превращая стандартную проекцию в персональный акцент автомобиля. Он позволяет визуализировать любой символ – от инициалов владельца до сложных графических композиций, избегая шаблонных решений. Качественный шаблон обеспечивает четкие границы светового потока, предотвращая "засветы" и расплывчатость контуров на поверхности двери.

Для создания потребуются: плоттерный нож, прозрачная пленка-основа (лавсан, ацетат), графический файл логотипа в векторном формате и рабочая поверхность с подсветкой. Критично выбрать материал толщиной 0.1-0.3 мм – слишком тонкий деформируется при резке, чрезмерно толстый создаст неровные края проекции. Обязательна проверка светопропускания образца перед основными работами.

Пошаговое изготовление шаблона

Подготовка макета:
- Конвертируйте растровое изображение в вектор через Inkscape или Adobe Illustrator
- Упростите сложные элементы – удалите мелкие детали размером менее 3 мм
- Добавьте перемычки в замкнутых областях (буквы О, А, В) для сохранения структуры
Печать и фиксация:
- Распечатайте макет на бумаге в реальном размере проекции
- Закрепите пленку поверх распечатки малярным скотчем
- Разместите на ровной стеклянной поверхности с подсветкой снизу
Вырезка контура:
- Используйте новый лезвие плоттерного ножа под углом 45°
- Ведите рез плавно с постоянным нажимом
- Сначала прорезайте внешние контуры, затем внутренние элементы

Ключевые параметры трафарета:

Максимальный размер	Не более 80% площади проектора
Соотношение сторон	1:1 для круглых проекторов, 16:9 для прямоугольных
Оптимальная сложность	До 5 самостоятельных элементов

После вырезки удалите защитную пленку и установите шаблон в проектор светодиодной подсветки, используя силиконовые прокладки для фиксации без перекосов. Проведите тестовую проекцию на темной поверхности с расстояния 30 см – контуры должны отображаться без прерываний. При наличии световых артефактов доработайте края трафарета мелкой наждачной бумагой (№800-1000).

Определение оптимального места установки на двери

Основной критерий выбора локации – видимость логотипа при открытой двери без препятствий. Ключевые зоны: нижняя часть торца двери (над порогом), центральная область карты двери или верхняя кромка возле стекла. Избегайте участков с внутренними механизмами (проводка стеклоподъемника, динамики) и точек контакта с уплотнителем кузова.

Учитывайте траекторию движения двери: подсветка не должна задевать порог, колесные арки или элементы кузова при полном открытии. Обязательно проверьте зазор между дверью и кузовом в закрытом состоянии – между подсветкой и соседней панелью необходим технологический промежуток минимум 3-5 мм для предотвращения вибраций и повреждений.

Критерии выбора точки монтажа

Техническая безопасность: на выбранном участке отсутствуют подвижные тяги, проводка и пневмолинии.
Защищенность от влаги: место не подвергается прямому воздействию водяных брызг от колес.
Удобство подключения: близость к штатной проводке двери для легкой интеграции.

Зона установки	Преимущества	Недостатки
Нижний торец	Максимальная защита от механических повреждений, стабильная проекция на асфальт	Риск загрязнения в плохую погоду, сложность скрытого монтажа проводов
Центр карты двери	Лучшая видимость логотипа сбоку, простой доступ для установки	Высокая вероятность бликов водителю, риск зацепления ногами пассажиров
Верхняя кромка	Минимизация загрязнений, элегантный скрытый монтаж	Сложность прокладки кабеля к стеклоподъемнику, риск вибрации тонкого металла

Сделайте шаблон из картона, повторив форму подсветки, и закрепите его на двери малярным скотчем.
Проверьте функциональность при открытии/закрытии двери 10-15 раз, убедившись в отсутствии помех.
Протестируйте проекцию в темноте: логотип должен отображаться целиком без искажений на ровной поверхности.

Снятие дверной обшивки для доступа к проводке

Перед началом работ убедитесь в наличии необходимых инструментов: пластиковых монтажных лопаток, крестовой и плоской отвёрток, а также трещотки с насадками. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания при случайном контакте с проводкой.

Тщательно изучите конструкцию конкретной модели автомобиля, так как крепления обшивки могут существенно отличаться. Особое внимание уделите расположению скрытых элементов фиксации – зачастую они маскируются под декоративными заглушками или совмещены с функциональными деталями (ручками, подлокотниками).

Пошаговая процедура демонтажа

Снимите видимый крепёж:
- Выкрутите болты в области дверной ручки
- Извлеките винты под рычагом замка
- Снимите декоративные заглушки в районе подлокотника
Освободите клипсы:
- Вставьте пластиковую лопатку в щель между обшивкой и металлом двери
- Продвигайтесь по периметру, аккуратно отжимая фиксаторы
- Придерживайте обшивку свободной рукой во избежание падения
Отключите разъёмы:
- Отсоедините колодки динамика (при наличии)
- Снимите разъём кнопки стеклоподъёмника
- Отсоедините трос механического открывания (если применимо)

Важно: При работе с пластиковыми фиксаторами избегайте чрезмерных усилий – треснувшие клипсы потребуют замены. Для временной фиксации снятой обшивки используйте чистую мягкую поверхность (например, микрофибру на капоте) во избежание царапин.

Тип крепления	Инструмент	Особенности
Болты/винты	Трещотка с битами	Часто скрыты под заглушками
Пластиковые клипсы	Монтажная лопатка	Требуют равномерного поддевания
Пружинные фиксаторы	Плоская отвёртка	Необходим аккуратный поворот на 90°

После снятия обшивки вы получите доступ к штатной проводке двери. Проложите новые провода подсветки параллельно заводским жгутам, используя пластиковые хомуты для фиксации. Избегайте контакта с подвижными элементами механизма стеклоподъёмника.

Подключение проводов к питанию плафона салона

Определите тип питания плафона: большинство салонных светильников используют постоянный ток 12В с тремя проводами – постоянный «плюс» (VCC), «минус» (GND) и управляющий сигнал (Door) для активации при открытии дверей. Цветовая маркировка различается у производителей: стандартные варианты – красный (VCC), черный (GND), желтый/зеленый (Door), но точная схема указана в мануале авто или на корпусе плафона.

Снимите облицовку потолка вокруг плафона, отсоедините штатный разъем и подготовьте провода подсветки: зачистите изоляцию на 5-7 мм. Для подключения используйте метод сращивания (скрутка + изолента/термоусадка) или быстрозажимные коннекторы (WAGO, Scotchlok), избегая повреждения заводской проводки. Обязательно обесточьте бортовую сеть перед работами, сняв клемму с АКБ.

Последовательность подключения

Питание VCC: соедините красный провод подсветки с постоянным «+» плафона (часто красный провод).
Масса GND: подключите черный провод подсветки к «-» плафона (обычно черный/коричневый).
Управляющий сигнал: если требуется синхронизация с дверьми, присоедините третий провод (например, синий) к контакту Door плафона (провод желтого/синего цвета).

Провод подсветки	Куда подключать	Важно!
Красный (VCC)	Постоянный +12В плафона	Проверьте тестером наличие напряжения
Черный (GND)	Масса плафона	Обязательное надежное соединение
Синий/Белый (Door)	Сигнальный провод плафона	Только при необходимости синхронизации с дверьми

После соединения протестируйте работу: при подаче напряжения подсветка должна загореться. Если используется управляющий сигнал – проверьте активацию при открытии двери. Убедитесь в отсутствии коротких замыканий, плотно заизолируйте соединения и зафиксируйте провода стяжками, избегая контакта с движущимися элементами.

Надежная фиксация проектора с помощью клея или скотча

Качество крепления проектора напрямую влияет на четкость логотипа и долговечность подсветки. Неправильная установка приведет к смещению луча, вибрации изображения при движении или полному отклеиванию модуля. Выбор между клеем и скотчем зависит от материала поверхности двери и планируемой нагрузки.

Для металлических или пластиковых элементов кузова предварительно обезжирьте зону монтажа ацетоном или спиртом. При использовании двустороннего скотча (3M VHB, термостойкие аналоги) прогрейте место установки феном до +30...+40°C – это усилит адгезию. Наносите клей точечно по периметру корпуса проектора, избегая попадания на линзу и светодиод.

Критерии выбора материалов и технология монтажа

Скотч: Толщина от 1 мм, ширина ≥ 15 мм. Выдерживает температуры -40°C...+90°C. Подходит для гладких поверхностей.
Клей: Термостойкий силиконовый герметик или эпоксидная смола. Обязательна устойчивость к вибрациям и влаге.
Этапы фиксации:
1. Снимите защитную пленку с крепежного материала.
2. Прижмите проектор к двери на 30-60 секунд с усилием 2-3 кг.
3. Зафиксируйте корпус малярным скотчем на 12-24 часа для полимеризации клея.

Материал	Время схватывания	Макс. нагрузка	Особенности
Скотч 3M VHB	Мгновенно	до 5 кг/см²	Не оставляет следов при демонтаже
Автомобильный герметик	12-24 часа	до 15 кг/см²	Требует очистки растворителем

Проверьте отсутствие перекосов проектора уровнемером. При тестовом включении убедитесь, что вибрация от закрытия двери не сдвигает луч. Для тяжелых модулей комбинируйте скотч с каплями клея по углам – это исключит отрыв при перепадах температуры.

Прокладка кабеля через дверной гофр

Демонтируйте пластиковые накладки дверных проемов и салонного порога, аккуратно поддевая клипсы отверткой с защитой от царапин. Снимите резиновый уплотнитель двери и разберите гофр: отсоедините его концы от кузова и двери, вытащив фиксирующие пистоны или высвободив пружинные защелки.

Проденьте кабель подсветки в гофр параллельно штатной проводке, используя тонкую стальную протяжку (трос-лидер) или жесткую проволоку. Зафиксируйте провод стяжками к внутренним ребрам гофра, избегая перегибов и натяжения – оставьте петлю длиной 3-5 см у дверных петель для компенсации вибраций.

Ключевые нюансы монтажа

Защита проводки: Оберните кабель в термостойкую ПВХ-трубку или гофру малого диаметра на участках контакта с металлическими кромками кузова. Используйте пластиковые переходники в местах ввода/вывода из гофра.

Тип кабеля: Применяйте многожильные провода сечением 0.75-1.5 мм² с силиконовой изоляцией – они устойчивы к перепадам температур и многократному изгибу.

Последовательность подключения:

Пропустите кабель через гофр до финальной сборки
Подключите дверную часть цепи к логотипу
Подающий провод соедините с блоком управления через разъем

Ошибка	Последствие	Решение
Перетяжка крепежа	Деформация гофра	Затягивать стяжки без усилия
Отсутствие петли у петли	Обрыв провода при открытии	Формировать S-образный запас
Прокладка без изоляции	Короткое замыкание	Обязательная защита трубкой

Перед сборкой проверьте ход двери при полностью открытом и закрытом положении – кабель не должен натягиваться или цепляться за элементы кузова. После фиксации гофра на штатные места заведите провод под обшивку двери и порога, используя пластиковые монтажные лопатки для аккуратной укладки.

Изоляция соединений термоусадочной трубкой

Надежная изоляция контактов критически важна для безопасности и долговечности подсветки. Термоусадочная трубка обеспечивает герметичную защиту от влаги, пыли и короткого замыкания, что особенно актуально в условиях автомобильной двери.

Перед началом работ убедитесь, что все соединения проводов (пайка, клеммы или скрутка) выполнены корректно. Термоусадка должна полностью закрывать оголенные участки металла и захватывать изоляцию проводов с обеих сторон минимум на 5 мм.

Технология монтажа термоусадки

Подбор диаметра: Выбирайте трубку с коэффициентом усадки 2:1 или 3:1. Исходный диаметр должен быть на 20-30% больше соединения.
Подготовка: Отрежьте фрагмент трубки с запасом 1,5-2 см по длине. Наденьте на провод до соединения контактов.
Позиционирование: После фиксации контактов сдвиньте трубку, чтобы она равномерно покрывала место соединения и прилегающую изоляцию.
Нагрев: Равномерно прогревайте термофеном или зажигалкой (на расстоянии 3-5 см), начиная от центра к краям. Избегайте перегрева.
Контроль: Убедитесь в отсутствии пузырей воздуха и плотном прилегании по всей поверхности.

Ключевые требования к изоляции в дверной зоне:

Используйте термоусадку с клеевым слоем для защиты от вибрации и влаги
Обеспечьте запас длины проводов для компенсации хода двери
Изолируйте каждый контакт отдельно, даже в групповых разъемах

Рекомендуемые параметры материалов:

Тип соединения	Диаметр трубки (до усадки)	Минимальная длина
Одиночный провод 0.75 мм²	3-4 мм	3 см
Скрутка 2х0.75 мм²	5-6 мм	4 см
Клемма типа "папа-мама"	6-8 мм	5 см

После усадки проверьте механическую прочность соединения: попробуйте слегка сместить трубку вдоль провода. Качественная изоляция не должна двигаться или проворачиваться. Обязательно протестируйте работу подсветки до сборки обшивки двери.

Для ответственных соединений применяйте двухслойную изоляцию: сначала термоусадка на каждый контакт, затем общий слой на группу проводов. Это исключит перетирание проводки о металлические элементы каркаса двери.

Регулировка угла падения света на поверхность

Корректный угол падения светового потока напрямую влияет на читаемость логотипа или рисунка, равномерность подсветки и отсутствие слепящего эффекта для окружающих. Неправильная установка приведёт к размытым контурам, неравномерной засветке участков асфальта или избыточной яркости по краям проекции.

Для точной настройки временно зафиксируйте светодиодный модуль на двери с помощью двустороннего скотча, не снимая защитную плёнку с клеевого слоя. Включите питание в тестовом режиме и откройте дверь на типичный угол эксплуатации, наблюдая за проекцией в условиях слабой внешней освещённости.

Способы регулировки

Используйте следующие методы коррекции угла:

Механическое смещение модуля – сдвигайте корпус вдоль двери для изменения дистанции до земли.
Корректировка наклона – подкладывайте тонкие пластиковые пластины под край модуля, противоположный желаемому направлению поворота луча.
Применение линз – установите акриловые линзы с разным рассеиванием (15°-45°) для управления шириной пучка.

Оптимальные параметры угла:

Высота установки модуля	Рекомендуемый угол	Эффект
30-40 см	60°-70°	Чёткое изображение без искажений
40-50 см	50°-60°	Увеличение площади подсветки

После позиционирования выполните финальную фиксацию модуля, предварительно обезжирив поверхность. Проверьте проекцию при полном открытии двери – край света не должен попадать на кузов соседнего автомобиля или глаза водителя. При необходимости уменьшите яркость блока управления или добавьте матовый светофильтр для смягчения границ.

После установки светодиодной ленты для подсветки логотипа важно отрегулировать интенсивность свечения. Слишком высокая яркость создаст дискомфорт в салоне и может отвлекать водителя, а недостаточная – не обеспечит желаемый визуальный эффект.

Использование дополнительного резистора, включённого последовательно в цепь питания, позволяет гибко корректировать яркость без сложных схем. Этот метод основан на законе Ома: резистор поглощает часть напряжения, снижая ток через светодиоды и регулируя их свечение.

Калибровка яркости через дополнительный резистор

Расчёт и подбор номинала

Для точной настройки выполните расчёты по формуле: R = (U_пит - U_LED) / I, где:

U_пит – напряжение бортовой сети (12В при выкл. двигателе, до 14.4В при работе)
U_LED – рабочее напряжение ленты (указано на упаковке, обычно 12В)
I – ток потребления ленты (А)

Пример: При U_пит = 14В, U_LED = 12В, I = 0.6А: R = (14-12)/0.6 ≈ 3.3 Ом.

Практические шаги монтажа

Отключите минусовую клемму АКБ перед работами
Разрежьте провод питания ленты, зачистите концы
Припаяйте резистор к разрыву цепи (последовательно)
Изолируйте соединение термоусадкой
Закрепите резистор на металлической поверхности двери для теплоотвода

Таблица подбора резистора (для ленты 12В/0.6А)

Цель регулировки	Сопротивление (Ом)	Мощность резистора (Вт)
Незначительное снижение	1-2	≥2
Оптимальная яркость	3-5	≥3
Существенное затемнение	6-10	≥5

Важно: Всегда используйте резисторы с запасом мощности 20-30% от расчётного значения для предотвращения перегрева. Проверяйте температуру корпуса после 10 минут работы.

Тестирование работы при разных условиях освещения

Проверка подсветки в различных световых сценариях критична для оценки её функциональности и эстетики. Основной фокус – на поведение ленты при ярком дневном свете, в сумерках, ночью, а также под искусственным уличным освещением. Тестирование должно включать наблюдение за контрастностью логотипа, равномерностью свечения и отсутствием бликов на кузове.

Имитируйте реальные условия: парковка под прямыми солнечными лучами, движение в туннеле, езда в дождливую погоду с мокрым асфальтом. Фиксируйте, как изменяется восприятие яркости при переключении фар, работе габаритов и стоп-сигналов. Особое внимание уделите углам обзора – подсветка должна читаться как с близкого расстояния, так и под наклоном.

Ключевые этапы и параметры проверки

Условия	Проверяемый параметр	Критерий успеха
Полуденное солнце	Видимость логотипа	Чёткие границы без засветки
Ночь (без фонарей)	Комфорт для глаз	Отсутствие ослепления, мягкое свечение
Мокрый асфальт	Отражение на дороге	Нет паразитных бликов
Туннель/гараж	Адаптация яркости	Автоматическое снижение интенсивности

Типичные проблемы и решения:

Слепящий эффект ночью – уменьшите ток через резистор или добавьте рассеиватель
Неравномерная засветка – проверьте плотность прилегания ленты к двери
Мерцание при вибрации – перепаяйте контакты контроллера

После корректировок проведите повторные замеры люксметром: оптимальная яркость – 100-150 люкс ночью и 300-400 люкс днём. Для сложных погодных условий (туман, снег) добавьте отдельный режим с акцентом на контрастность.

Установка защитных экранов от засветки в салон

После монтажа логотипа и светодиодных элементов критически важно предотвратить паразитную засветку в салон автомобиля. Свет, проникающий внутрь через технологические зазоры или отражающийся от внутренних поверхностей двери, создает дискомфорт водителю и пассажирам, особенно в темное время суток, и может отвлекать от управления. Установка защитных экранов (дефлекторов, светоотражателей) решает эту проблему, направляя поток света строго вниз для четкой проекции на асфальт.

Экраны выполняют функцию физического барьера и светоотражателя. Они монтируются внутри дверной карты или корпуса подсветки со стороны салона, вдоль верхней и боковых граней светодиодной ленты или модуля. Их основная задача – блокировать распространение света вверх и в стороны, перенаправляя его только через проекционное окно с логотипом. Без таких экранов значительная часть светового потока будет бесполезно рассеиваться внутри двери, засвечивая салон и снижая яркость и контрастность самой проекции на земле.

Монтаж защитных экранов

Процесс установки требует аккуратности и точности:

Выбор материала: Используйте тонкий, гибкий и негорючий материал с хорошими светоотражающими свойствами с одной стороны и матовым черным покрытием с другой (например, алюминиевая фольга на самоклеящейся основе с черным покрытием или специальные светоизоляционные пленки). Черная сторона обращена в салон для поглощения остаточного света, блестящая – к светодиодам для отражения света вниз.
Изготовление экранов: По шаблону вырежьте детали экранов. Форма должна повторять контур зоны установки подсветки внутри двери, закрывая все пространство над и сбоку от светодиодного модуля/ленты, оставляя открытым только путь света вниз через логотип.
Подготовка поверхности: Тщательно обезжирьте место установки экранов внутри дверной карты или на корпусе подсветки спиртом или спецсредством.
Установка:
- Снимите защитный слой с клейкой стороны материала (если используется самоклеящийся вариант).
- Аккуратно разместите экраны, обеспечивая их плотное прилегание к поверхностям без зазоров. Особое внимание уделите углам и стыкам.
- Убедитесь, что экраны не перекрывают путь свету к проекционному окну с логотипом и не касаются самих светодиодов или проводов.
- При необходимости используйте дополнительные точки фиксации (термостойкий клей, небольшие пластиковые хомуты).

Проверка и настройка

После монтажа экранов обязательна проверка:

Закройте все двери автомобиля.
Включите подсветку в условиях темноты (вечер/ночь или темное помещение).
Осмотрите салон из положения водителя и пассажира. Не должно быть видно прямого света от светодиодов или ярких бликов/засветки на обивке дверей, ручках, стеклах (особенно боковых) или торпедо.
Проверьте проекцию на асфальт: она должна быть яркой и четкой, без размытия от паразитной засветки.

Если засветка в салон осталась:

Определите источник света (щели, места неплотного прилегания экранов).
Добавьте дополнительные полосы светоизоляционного материала в проблемные зоны.
Убедитесь, что экраны полностью перекрывают все возможные пути света вверх и вбок.
Проверьте, не отражается ли свет от каких-либо незакрытых блестящих металлических деталей внутри двери (их также нужно заклеить матовой черной пленкой).

Сборка дверной обшивки и финальная проверка

После завершения монтажа светодиодной ленты и подключения проводов к блоку управления, аккуратно разместите все кабели внутри дверного каркаса. Убедитесь, что проводка не контактирует с подвижными механизмами стеклоподъемника и плотно зафиксирована пластиковыми хомутами. Проложите провода в штатных каналах или свободных полостях, исключая перегибы и натяжение.

Совместите крепежные клипсы обшивки с отверстиями в металлической основе двери. Начинайте фиксацию с верхнего края, последовательно прижимая обшивку по периметру до характерных щелчков защелок. Проверьте равномерность прилегания панели по всему контуру, особое внимание уделяя зонам возле ручек и динамиков.

Проверочные операции

Тест подсветки: включите зажигание при открытой двери. Убедитесь, что логотип равномерно светится без мерцания, а цвет соответствует выбранным настройкам.
Контроль яркости: в затемненном помещении оцените видимость логотипа:
- При дневном свете – минимум 40% мощности
- Ночью – не более 25% для комфортного восприятия

Механические проверки:

Закрытие двери	Отсутствие вибрации и посторонних звуков
Работа стеклоподъемника	Плавный ход без зацепов за провода
Нажатие на обшивку	Недопустимость прогибов и скрипов

Проведите тест-драйв: при движении по неровной дороге не должно возникать дребезжания обшивки или перебоев в работе подсветки. При обнаружении дефектов немедленно устраните их до окончательной сборки.

Список источников

Информация для статьи собрана из технических руководств, профильных форумов и практических экспериментов автолюбителей.

Основное внимание уделено проверенным методам установки, критериям выбора компонентов и решениям типичных проблем при настройке.

Технические материалы и сообщества

Инструкции по установке светодиодных модулей от производителей (OptiGlow, AAC)
Технические стандарты автомобильной электроники ISO 16750-2
Форумные обсуждения на Drive2.ru и CAR.RU
Видео-гайды по разбору дверных карт для конкретных моделей авто
Руководства по проектированию трафаретов логотипов в CorelDRAW
Исследования влияния силы тока на яркость SMD-светодиодов
Отчёты о тестировании влагозащитных материалов (силикон, термоусадка)
Сравнительные обзоры контроллеров PWM-диммирования
