Установка биксеноновых линз своими руками

Статья обновлена: 18.08.2025

Современный автодизайн требует не только стиля, но и функциональности световых приборов.

Биксеноновые линзы обеспечивают мощный световой поток с четкой границей света и тени, повышая безопасность ночных поездок.

Самостоятельная установка требует точности, но позволяет сэкономить на услугах сервиса и адаптировать оптику под конкретные условия эксплуатации.

Правильный монтаж гарантирует корректную работу ближнего и дальнего света через единый источник освещения.

Снятие фары с автомобиля: ключевые этапы демонтажа

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с выключенным зажиганием. Откройте капот и отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с электропроводкой фар. Подготовьте необходимые инструменты: набор отверток (крестовых и плоских), головки с трещоткой, пластиковый монтажный инструмент для клипс.

Осмотрите крепления фары – обычно они фиксируются болтами (от 2 до 4 штук) и пластиковыми пистонами. Запомните расположение разъемов и патрубков омывателя при его наличии. Рекомендуется сфотографировать исходное состояние узла перед демонтажем для упрощения сборки.

Пошаговая последовательность демонтажа

Отсоединение электрики: Нажмите на фиксатор колодки подключения фары и аккуратно отсоедините разъем. Для моделей с корректорами или ДХО снимите дополнительные контакты.
Демонтаж омывателя (если применимо): Сожмите пружинный зажим патрубка подачи жидкости и отсоедините шланг. Приготовьте тряпку для сбора пролившейся жидкости.
Выкручивание крепежных болтов:
- Снимите декоративную накладку бампера (при необходимости доступа к скрытым креплениям)
- Используя подходящую головку или отвертку, последовательно выкрутите все болты по периметру фары
- Сохраняйте болты в отдельной емкости во избежание потерь
Извлечение блока фары: Легко надавите на корпус фары со стороны моторного отсека, освобождая ее из посадочного места. Не прилагайте чрезмерных усилий – при заклинивании проверьте наличие незамеченных креплений.

После извлечения заклейте стекло фары защитной пленкой для предотвращения царапин во время дальнейшей работы. Уложите узел на чистую мягкую поверхность тыльной стороной вниз. При длительном демонтаже второй фары прикройте открытый технологический проем в кузове ветошью для защиты от пыли.

Разборка заводской фары: вскрытие герметика

Начинайте с прогрева корпуса фары строительным феном (180-200°C), равномерно обрабатывая стык между рассеивателем и корпусом. Двигайтесь по периметру, уделяя особое внимание углам – там герметик обычно толще. Избегайте перегрева пластика: при появлении деформации или пузырей немедленно уменьшите температуру.

Аккуратно разделяйте детали тонкой монтажкой или ножом после размягчения герметика. Ведите инструмент строго по шву, не прилагая избыточного усилия. При необходимости повторяйте прогрев проблемных участков. Старый герметик должен стать эластичным и липким, как жевательная резинка – это сигнал готовности к разъединению.

Ключевые этапы вскрытия

Инструменты для работы:

Строительный фен с регулировкой температуры
Набор автомобильных монтажек
Острый канцелярский нож
Защитные перчатки и очки

Важно! Не используйте открытое пламя или промышленные термофены – они гарантированно расплавят пластик. Контролируйте температуру тыльной стороной ладони: при касании корпуса должно ощущаться сильное тепло, но не ожог.

Проблема	Решение
Герметик не размягчается	Увеличьте температуру на 10-15°C, замедлите движение фена
Пластик корпуса темнеет	Немедленно снижайте нагрев, увеличьте расстояние до поверхности
Застывший герметик в труднодоступных местах	Используйте тонкую струну или леску "пилящими" движениями

После разделения очистите посадочные пазы от остатков герметика металлическим скребком. Тщательно обезжирьте поверхности ацетоном или уайт-спиритом – это критично для последующей герметизации. Проверьте целостность крепежных ушек и внутренних отражателей перед монтажом линз.

Извлечение штатных ламп и отражателей из корпуса

Отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Снимите защитную крышку фары, расположенную в моторном отсеке, открутив крепежные винты или отщелкнув фиксаторы.

Найдите разъем питания лампы ближнего/дальнего света и нажмите на пластиковый фиксатор для отсоединения. Открутите резиновый пыльник, герметизирующий отверстие лампы, аккуратно потянув его на себя.

Извлечение лампы и отражателя

Освободите металлическую пружинную скобу, удерживающую лампу в посадочном месте: надавите на концы скобы и сдвиньте их вниз. Извлеките штатную галогенную лампу, взявшись за цоколь исключительно в перчатках – контакт с кожей сокращает срок службы кварцевого стекла.

Демонтируйте отражатель:

Найдите винты крепления отражателя к корпусу фары (обычно 2-3 шт.)
Выкрутите их крестообразной отверткой или битой TORX
Потяните отражатель на себя, отсоединив направляющие штыри от пазов
Извлеките вместе с держателем лампы ПТФ (при наличии)

Аккуратно извлеките резиновые уплотнители и демпферы из посадочных мест корпуса – они потребуются для установки биксенонового модуля. Проверьте состояние контактов и целостность проводов перед установкой новых компонентов.

Подготовка посадочного места под биксеноновую линзу

Очистите штатное посадочное гнездо фары от пыли, грязи и остатков заводского герметика. Используйте ветошь, обезжириватель (изопропиловый спирт) и пластиковый скребок для деликатного удаления загрязнений. Убедитесь, что поверхность полностью сухая перед дальнейшими работами.

Проверьте геометрию отверстия на предмет деформаций или заусенцев. При необходимости аккуратно обработайте края мелкозернистой наждачной бумагой (P400-P600). Сравните диаметр отверстия с посадочным фланцем линзы – зазор не должен превышать 1-2 мм для последующей герметизации.

Ключевые этапы модификации корпуса

Требуемые доработки:

Фрезеровка пазов под крепёжные "уши" линзы согласно шаблону
Увеличение центрального отверстия дрелью/коронкой (Ø25-30 мм)
Формирование выемки под провода блока розжига

Инструмент	Материал обработки	Рекомендации
Дрель + коронка	Пластик	Охлаждайте зону реза водой
Напильник	Металл/пластик	Снимайте фаску с острых кромок
Термофен	Термопластик	Локальный нагрев для гибки

Важно: При сверлении придерживайте корпус изнутри – предотвращайте сколы. После механической обработки удалите стружку пылесосом и повторно обезжирьте поверхность. Убедитесь в свободном ходе линзы при примерке без перекосов.

Фиксация линзы: герметизация и крепление в корпусе фары

Плотно установите линзу в подготовленное отверстие корпуса фары, контролируя точное позиционирование по оси светового пучка. Закрепите её с помощью штатного металлического фиксирующего кольца или специального переходника, обеспечивающего неподвижность конструкции при вибрациях. Проверьте отсутствие люфтов, при необходимости используйте термостойкие силиконовые прокладки для плотного прилегания.

Выполните герметизацию стыка между корпусом фары и линзой высокотемпературным герметиком (например, на силиконовой основе), нанося состав равномерным слоем по внутреннему периметру монтажного отверстия. Избегайте излишков, способных попасть на оптику. Дополнительно обработайте место ввода проводов питания ксеноновой лампы, используя термоусадку или резиновые сальники для защиты от влаги и пыли.

Ключевые требования к материалам

Герметик: термостойкость от +150°C, эластичность после отверждения
Прокладки: резина EPDM или силикон, толщина 1-3 мм
Крепёж: нержавеющие металлические кольца/хомуты

Этап	Инструмент	Контроль качества
Фиксация кольцом	Плоскогубцы, съёмник стопорных колец	Отсутствие смещения при встряхивании
Нанесение герметика	Монтажный пистолет, шпатель	Непрерывность слоя, отсутствие пустот

Установка соленоида регулировки ближнего/дальнего света

Соленоид крепится непосредственно к корпусу линзы через штатное отверстие, совмещая шток с подвижной шторкой. Убедитесь в свободном ходе штока до фиксации крепежным винтом, избегая перекосов. Плотная затяжка обязательна для предотвращения вибраций, но без чрезмерных усилий, способных повредить пластиковые элементы корпуса.

Проверьте траекторию движения шторки: при подаче напряжения на соленоид она должна мгновенно смещаться, открывая дополнительную секцию линзы для дальнего света. Отсутствие плавного хода или посторонние звуки указывают на неправильную установку – немедленно отключите питание и отрегулируйте позицию узла.

Подключение электропроводки

Снимите изоляцию с проводов соленоида на 5-7 мм
Подсоедините:
- Синий провод к штатному реле дальнего света авто
- Черный провод к массе кузова (болт с чистым металлом)
Изолируйте соединения термоусадкой
Закрепите проводку пластиковыми хомутами, исключая контакт с подвижными частями

Важно: Тестируйте систему только после полной сборки фары! Проверьте синхронность переключения ближний/дальний на обеих фарах. Расхождение в работе требует проверки контактов массы и целостности проводки соленоида.

Подключение питания соленоида к проводке фары

Соленоид биксеноновой линзы отвечает за механическое переключение между ближним и дальним светом, перемещая шторку внутри оптического элемента. Для корректной работы его необходимо подключить к бортовой сети автомобиля с обязательной синхронизацией с режимами освещения.

Перед началом работ отключите минусовую клемму аккумулятора. Изучите электрическую схему конкретной модели авто для идентификации проводов управления светом. Используйте тестер для прозвонки цепей при включенном зажигании.

Алгоритм подключения

Определите назначение проводов соленоида:
- Постоянный минус (черный/синий провод)
- Управляющий плюс (обычно белый/желтый)
Зафиксируйте массовый провод:
- Присоедините к кузову через штатное болтовое соединение
- Или к черному проводу разъема фары
Подключите управляющий провод:
- Найдите в колодке фары провод дальнего света
- Соедините методом пайки или обжимными клеммами
Изолируйте соединения термоусадкой, закрепите проводку стяжками

Важно: При подключении к проводу дальнего света соленоид автоматически переключает линзу в режим ближний→дальний при активации "галогенового" управления. Для защиты цепи используйте предохранитель номиналом 5-7.5А.

Монтаж декоративных элементов (бленды, заглушки)

После фиксации биксеноновой линзы в корпусе фары приступайте к установке бленды. Эта деталь маскирует крепежные элементы линзы и придает фаре завершенный внешний вид. Аккуратно совместите посадочные пазы или защелки бленды с соответствующими выступами на корпусе линзы или фары. Надавите равномерно по всему периметру до характерного щелчка или плотного прилегания, исключая перекосы.

Установите резиновую заднюю заглушку, защищающую разъем линзы и провода от пыли и влаги. Проденьте провода через центральное отверстие заглушки. Плотно наденьте заглушку на металлический корпус линзы, убедившись, что резиновый уплотнитель равномерно обжат по всей окружности. Проверьте, что провода внутри не пережаты и свободно выходят наружу.

Ключевые моменты и контроль

Проверка зазоров: Убедитесь, что бленда не касается рассеивателя фары и не мешает механизму шторки биксенона.
Герметичность: Контролируйте плотность прилегания заглушки – под нее не должна затекать вода.
Свобода проводов: Провода внутри фары и у заглушки не должны быть натянуты или перекручены.
Фиксация: Если бленда или заглушка имеют дополнительные винты (редко), аккуратно их затяните без перетяга.

Элемент	Назначение	Критерий правильной установки
Бленда	Декоративное оформление, защита от бликов	Плотное прилегание без зазоров, отсутствие контакта с подвижными частями
Заглушка	Герметизация тыльной части линзы	Полное обжатие уплотнителя, свободный выход проводов

Сборка корпуса фары: нанесение термостойкого герметика

Перед нанесением герметика тщательно очистите посадочный паз на корпусе фары и фланец стекла от пыли, грязи и остатков старого герметика. Используйте обезжириватель (изопропиловый спирт или спецсредство) для финальной обработки обеих поверхностей – это критически важно для адгезии. Убедитесь, что все детали абсолютно сухие перед началом работ.

Наносите термостойкий герметик (рекомендуется черный силиконовый, выдерживающий от -40°C до +300°C) непрерывным валиком толщиной 3-5 мм строго по пазу корпуса, избегая разрывов. Используйте монтажный пистолет, равномерно выдавливая состав без излишнего давления. Не допускайте попадания капель на отражатель или линзу – случайные загрязнения немедленно удаляйте сухой чистой салфеткой.

Ключевые этапы и требования

Выбор герметика: Только термостойкие марки для автофар (примеры: Loctite 5699, ABRO 550°C).
Техника нанесения:
- На корпус – сплошная замкнутая линия
- Без прерываний в углах
- Диаметр "колбаски" – не менее 4 мм
Сборка: Установите стекло на корпус в течение 5-7 минут после нанесения. Фиксируйте корпус струбцинами равномерно по периметру.
Полимеризация: Выдержите фару 24 часа при +20-25°C до установки на автомобиль. Излишки герметика, выступившие после стяжки, аккуратно срежьте.

Важно: Не используйте герметики с уксусной кислотой (сильный запах) – они вызывают коррозию металлических элементов фары. Проверьте герметичность через сутки – запотевание стекла при перепадах температур сигнализирует о некачественной обработке шва.

Обратная установка модифицированной фары на автомобиль

После завершения сборки фары с установленными биксеноновыми линзами и герметизации корпуса, приступайте к монтажу конструкции на транспортное средство. Аккуратно разместите блок в штатное посадочное место, совместив крепежные отверстия с кузовными шпильками. Последовательно затяните все болты и гайки крепления, избегая перекосов и избыточного усилия, которое может повредить пластиковый корпус.

Подключите электрические разъемы в следующей последовательности: сначала подсоедините колодки габаритных огней и поворотников (если они демонтировались), затем основной разъем питания фары. Убедитесь в отсутствии пережатия проводов между корпусом и кузовными элементами. Особое внимание уделите правильному подключению ксеноновых компонентов: блоки розжига должны соединяться с балластами через влагозащищенные коннекторы, а управляющие провода магнитных шторок линз – с бортовой сетью согласно схеме.

Финишные проверки и регулировка

Включите зажигание и проверьте работоспособность всех режимов: ближний/дальний свет, габариты.
Протестируйте корректор фар (при наличии электропривода), наблюдая за перемещением светового пучка.
Проведите визуальный осмотр на предмет запотевания стекла в первые 10-15 минут работы.

Обязательно выполните регулировку светового пучка на специальном стенде или ровной площадке у стены. Критические параметры:

Параметр	Значение
Высота центра пучка	На 5 см ниже центра фары (на расстоянии 10м)
Граница света/тени	Четкая горизонтальная линия
Наклон "подъем вправо"	15° для праворульных авто

При обнаружении негерметичности или нестабильной работы ксенона немедленно снимите фару для диагностики. Завершающим этапом установите декоративные накладки и защитные кожухи, убедившись в свободной циркуляции воздуха вокруг балластов.

Прокладка проводов блока розжига в подкапотном пространстве

Основная задача – аккуратно проложить высоковольтные провода от линз до блоков розжига, избегая подвижных элементов, острых кромок и источников тепла. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Кабели должны проходить с небольшим запасом длины (2-3 см) для компенсации вибрации, но без провисаний.

Используйте пластиковые стяжки или штатные крепления для фиксации проводки к стационарным элементам кузова (стаканам амортизаторов, кронштейнам фар, тормозным трубкам). Никогда не крепите провода к шлангам системы охлаждения, топливным магистралям или тросам рулевого управления. Проверьте трассу на полный ход руля – провода не должны натягиваться.

Последовательность подключения питания

Определите место монтажа блоков розжига: защищенное от воды и грязи (на крыльях, раме радиатора, но не на двигателе).
Подайте питание на блоки:
- Плюсовой провод (обычно красный) подключите через предохранитель (15-20А) к аккумулятору или реле.
- Минус (чёрный/коричневый) – к кузову в точке с чистым металлом (зачистите краску!).
Соедините блоки с фарами:
- Высоковольтные кабели вставьте в разъёмы линз до щелчка.
- Управляющие провода (CAN/LIN или аналоговые) подключите к штатной проводке фары согласно схеме производителя.

Тип провода	Защита	Критичные ошибки
Высоковольтный (толстый, изоляция >5 мм)	Пластиковые гофры, термостойкая изолента	Перегибы, контакт с выхлопной системой
Управляющий (тонкий, экранированный)	Дополнительная оплётка	Скрутки без пайки, параллельная укладка с высоковольтными кабелями

Важно: После прокладки проверьте отсутствие перетирания изоляции о кузовные детали, запустите двигатель и убедитесь, что провода не касаются вентилятора системы охлаждения. Обязательно обработайте точки крепления минусового провода антикором. Тестируйте работу фар на всех режимах (ближний/дальний) перед сборкой облицовки.

Надежное крепление биксеноновых блоков розжига

Место установки блока розжига выбирайте с учетом защиты от влаги, грязи и перегрева. Идеальными зонами считаются внутренние полости бампера, пространства за фарами или свободные ниши в подкапотном пространстве. Избегайте близости к движущимся деталям, горячим поверхностям двигателя или выхлопной системы, а также прямым потокам воды от колес.

Крепление должно полностью исключать вибрацию и возможное смещение блока во время движения. Используйте прочные пластиковые хомуты, двухсторонний термостойкий скотч на вспененной основе (3М VHB) или специальные кронштейны, если они предусмотрены в комплекте. Никогда не фиксируйте блоки "на весу" только проводами или внатяжку.

Ключевые требования к креплению

Защита от влаги: Размещайте блоки розжига выше уровня возможного скопления воды. Если выбранное место подвержено брызгам, используйте дополнительный термоусадочный кембрик для герметизации разъемов или защитный кожух.
Вентиляция: Обеспечьте зазор минимум 1-2 см вокруг корпуса блока для отвода тепла. Не закрывайте вентиляционные отверстия на корпусе.
Доступность: Закрепите блок так, чтобы сохранить возможность для визуального контроля и потенциального демонтажа без разбора смежных узлов автомобиля.
Фиксация проводов: Надежно закрепите идущие к блоку провода хомутами через каждые 15-20 см. Исключите их контакт с острыми кромками, натяжение или провисание.

Материал крепления	Преимущества	Недостатки
Пластиковые хомуты + монтажная площадка	Надежно, долговечно, устойчиво к вибрации	Требует наличия подходящей площадки
Термостойкий двухсторонний скотч (3М VHB)	Простота монтажа, хорошая адгезия к чистым поверхностям	Может отклеиться при сильном нагреве или на грязной/масляной поверхности
Штатные кронштейны из комплекта	Оптимальное решение, если место крепления подходит	Ограниченная гибкость при выборе места установки

После установки обязательно проверьте надежность фиксации блока рукой – попытайтесь сдвинуть его или провернуть. Убедитесь, что провода не пережаты, не перекручены и не касаются горячих или острых деталей. Правильное крепление гарантирует долгую и стабильную работу биксенонового света.

Подключение блока розжига к бортовой сети 12V

Подключение блока розжига к бортовой сети автомобиля требует точного соблюдения полярности и выбора точки питания. Основной задачей является обеспечение стабильного напряжения 12V без риска перегрузки штатной электропроводки.

Используйте медные провода сечением не менее 1.5 мм² с термостойкой изоляцией. Обязательно устанавливайте предохранитель на плюсовой провод в разрыв цепи рядом с источником питания для защиты от короткого замыкания.

Пошаговая инструкция подключения

Определите точки подключения питания:

Плюсовой провод (+12V): подключите к АКБ через реле или к штатному разъему фар. Не соединяйте напрямую с проводкой габаритов!
Минусовой провод (GND): закрепите на кузовной детали болтовым соединением, предварительно зачистив краску в месте контакта.
Провод управления: подключите к штатному проводу ближнего света фар (через реле при необходимости).

Проверьте характеристики цепи:

Параметр	Требуемое значение
Напряжение холостого хода	12.8-14.4V
Ток предохранителя	15-20A (на блок)

После монтажа выполните тестирование:

Проверьте изоляцию всех соединений
Включите зажигание без запуска двигателя
Активируйте ближний свет
Контролируйте отсутствие искрения и нагрев проводов

При корректной работе блок розжига издаст характерный высокочастотный звук, а линза обеспечит стабильный световой пучок без мерцания.

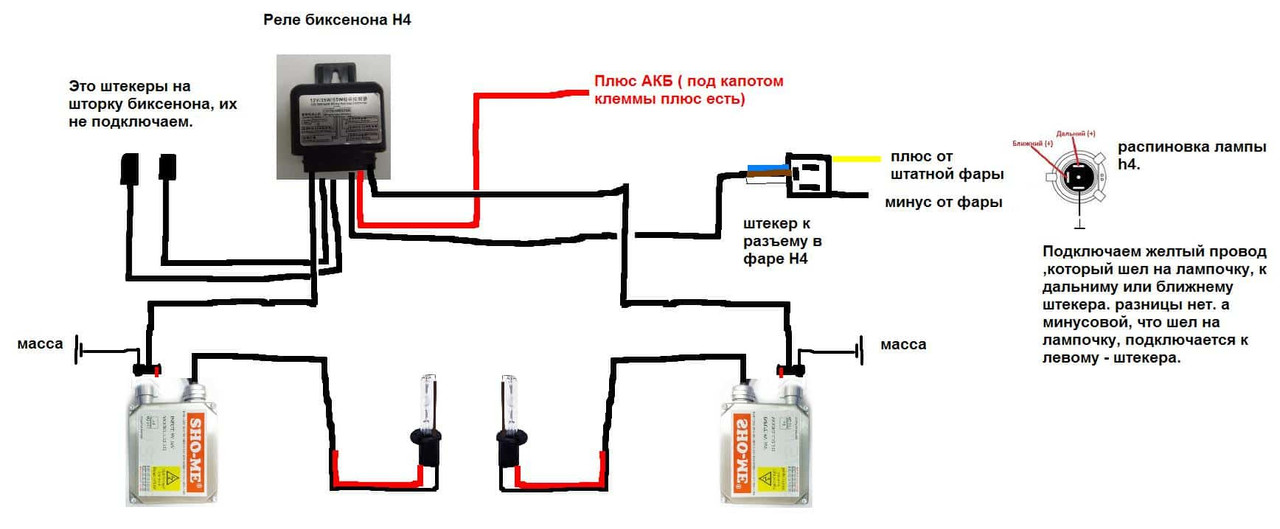

Коммутация блока пингалл при подключении к проводке фар

Блок пингалл (Pingall) выполняет критически важную роль при установке биксенона – он отвечает за корректное переключение между ближним и дальним светом в линзах с электромагнитной шторкой. Этот компактный контроллер преобразует сигналы штатной проводки автомобиля в импульсы, понятные биксеноновому блоку розжига.

Подключение осуществляется в разрыв цепи управления штатными фарами. Основные провода блока пингалл: два входа для сигналов ближнего/дальнего света от авто, два выхода на блоки розжига, питание 12V (прямое с АКБ через предохранитель) и масса. Обязательно используйте реле при подключении к проводке, если штатная система не рассчитана на нагрузку управления шторкой.

Порядок подключения

Ключевые этапы коммутации:

Снимите питание с АКБ – работы с проводкой требуют обесточивания сети
Определите штатные провода управления ближним и дальним светом (часто желтый и белый, но проверьте мануал авто)
Подключите входы блока пингалл к этим проводам через реле (входы обычно маркированы как IN-LOW и IN-HIGH)
Выводы OUT-LOW и OUT-HIGH соедините с соответствующими клеммами биксеноновых блоков розжига
Напрямую к аккумулятору подключите питающий провод блока пингалл (с обязательным предохранителем у клеммы АКБ!)
Закрепите массу (черный провод) на кузове в точке с чистым металлом

Важные нюансы: При подключении входных сигналов используйте только управляющие провода (не силовые!). Если в авто одна лампа отвечает за оба режима (H4), потребуется дополнительный диодный блок для разделения сигналов. Все соединения изолируйте термоусадкой.

Типовые проблемы и решения

Симптом	Причина	Решение
Шторка не переключает режимы	Ошибка полярности входных сигналов	Поменяйте местами провода IN-LOW/IN-HIGH
Линза мигает при переключении	Слабый контакт массы	Зачистите точку заземления на кузове
Блок пингалл не включается	Отсутствует +12V или перегорел предохранитель	Проверьте цепь питания тестером

Финальный этап: После монтажа проверьте работу шторки при включенном зажигании. Корректная работа – плавное перемещение шторки при переключении режимов без задержек. Если линза не переключается, отключите питание и перепроверьте схему коммутации по документации к блоку пингалл.

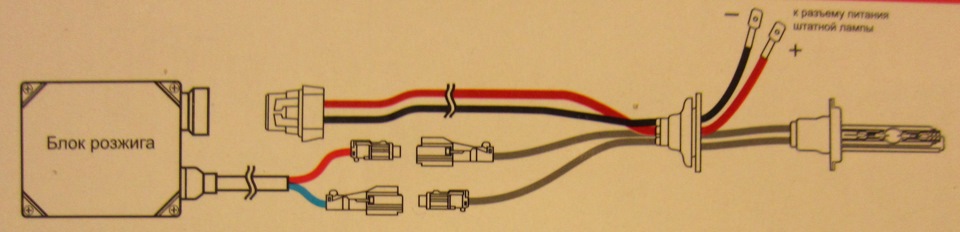

Соединение питания линзы с выходом блока розжига

Подключение выполняется через специальный высоковольтный разъём, идущий от блока розжига к цоколю биксеноновой линзы. Этот разъём имеет уникальную конструкцию с фиксатором, предотвращающую неправильное соединение и случайное отсоединение во время эксплуатации. Убедитесь в отсутствии повреждений на изоляции проводов и контактах разъёма перед стыковкой.

Аккуратно совместите штекер разъёма блока розжига с ответной частью на линзе до характерного щелчка фиксатора. Не прикладывайте чрезмерное усилие – правильное соединение происходит легко при точном совпадении ключей разъёма. После фиксации проверьте надёжность крепления, слегка потянув кабель в сторону от линзы.

Критические моменты подключения

Обязательные требования:

Запрещается модифицировать разъёмы или штекера – это нарушит герметичность соединения
Изолируйте место стыка от влаги и пыли термоусадкой при отсутствии штатного защитного кожуха
Провода не должны натягиваться или контактировать с подвижными элементами корректора света

Важно: Перед первым включением дважды проверьте полярность подключения. Хотя разъём имеет ключ, при самодельном монтаже блоков возможна ошибка в распиновке основного жгута. Неправильная полярность выведет блок розжига из строя мгновенно!

Параметр	Нормальное значение	Опасное отклонение
Зазор между контактами	0 мм (плотный контакт)	Видимое расстояние ≥0.5 мм
Усилие при соединении	Лёгкое нажатие	Требуется приложение силы

После подключения запустите систему на 3-5 минут для проверки стабильности работы. Отсутствие мерцания и посторонних звуков (треск, шипение) подтвердит корректность соединения. При обнаружении проблем немедленно отключите питание и проверьте целостность изоляции высоковольтного кабеля.

Монтаж системы заземления компонентов ксенона

Надёжное заземление критически важно для стабильной работы биксеноновой оптики и предотвращения выхода компонентов из строя. Плохой контакт с "массой" автомобиля вызывает мерцание ламп, перегрев блоков розжига, помехи в электросистеме и сокращает срок службы оборудования. Все металлические элементы системы (корпуса линз, блоки управления, кронштейны) должны иметь отдельное подключение к кузову автомобиля через цельный медный провод.

Используйте провода сечением не менее 1.5 мм² с качественной изоляцией. Точки контакта на кузове обязаны быть зачищены до чистого металла болгаркой или наждаком, обезжирены и защищены от коррозии токопроводящей смазкой. Категорически запрещается крепить "массу" к пластиковым элементам, подвижным деталям подвески или поверх лакокрасочного покрытия.

Порядок подключения заземляющих проводов

Подготовка точек контакта:
- Найдите штатные болты крепления кузовных панелей или усилителей рамы вблизи фар
- Удалите краску/ржавчину на площади 2-3 см² вокруг отверстия
- Обработайте поверхность преобразователем ржавчины и токопроводящей пастой
Монтаж проводов:
- Зачистите концы проводов на 15 мм, наденьте медные клеммы с термоусадкой
- Обожмите клеммы кримпером, прогрейте термоусадку феном
- Закрепите клеммы под болт через зубчатую шайбу (гровер)
Распределение подключений:
- Каждый блок розжига заземляйте отдельным проводом
- Корпус линзы соедините с кузовом даже при наличии крепежа на штатное место
- Избегайте последовательного соединения компонентов "гирляндой"

Контроль качества соединений:

Проверка	Метод	Норма
Сопротивление	Мультиметр между клеммой компонента и АКБ	< 0.5 Ом
Механическая прочность	Рывок провода рукой	Отсутствие смещения
Коррозионная защита	Визуальный осмотр	Слой смазки на контактах

Важно: После запуска системы проверьте отсутствие нагрева в точках заземления через 10 минут работы. Периодически контролируйте состояние контактов при сезонном обслуживании автомобиля.

Подключение шины CAN для автопроверок (при наличии)

Если ваш блок управления биксеноновыми линзами поддерживает функцию автопроверок (автоматической диагностики ошибок и адаптации к бортовой сети), подключение к шине CAN становится обязательным. Это позволяет блоку получать данные напрямую от электронных систем автомобиля.

Шина CAN (Controller Area Network) – цифровая сеть, связывающая основные блоки управления авто (двигатель, ABS, приборную панель и т.д.). Подключение к ней обеспечивает синхронизацию работы фар с другими системами и корректную самодиагностику.

Этапы подключения CAN-шины

1. Определение CAN-линий в авто:

Найдите провода CAN-H (высокий уровень) и CAN-L (низкий уровень). Цвета зависят от производителя (часто оранжевый/черный или зеленый/белый).
Используйте электросхему вашей модели авто или мультиметр для точного определения (CAN-H и CAN-L покажут сопротивление ~60 Ом при отключенном аккумуляторе).
Точки подключения: блок предохранителей, разъемы возле рулевой колонки или диагностический разъем OBD-II.

2. Подключение к блоку биксенона:

На блоке биксенона найдите разъемы с маркировкой "CAN-H", "CAN-L" (или аналогичной).
Соедините провода методом "скрутка + пайка" или через обжимные коннекторы:
- CAN-H блока → CAN-H авто
- CAN-L блока → CAN-L авто
Надежно изолируйте соединения термоусадкой или изолентой.

3. Активация и проверка:

Подключите аккумулятор, включите зажигание.
Блок биксенона должен автоматически определить CAN-подключение (индикатор на блоке может мигнуть или изменить цвет).
Проверьте работу автопроверок: при включении фар блок должен выполнить калибровку (движение шторки линзы), а при обнаружении ошибки – сообщить сигналом (моргание фары, светодиодный код на блоке).

Критические нюансы:

Аспект	Требование
Напряжение	Не подключайте CAN к +12V или массе – это выведет шину из строя
Целостность скрутки	Не повредите изоляцию основных CAN-проводов авто при врезке
Соответствие протокола	Убедитесь, что блок биксенона поддерживает CAN-протокол вашего авто (уточните в инструкции)

Отсутствие подключения CAN при наличии этой функции в блоке может привести к:

Постоянным ошибкам на приборной панели
Некорректной работе адаптивного освещения
Отключению биксенона при самодиагностике авто

Проверка электрических соединений тестером

После подключения проводов к блокам розжига и штатной электропроводке автомобиля обязательна проверка мультиметром. Убедитесь, что аккумулятор отключен перед началом тестирования во избежание короткого замыкания или повреждения оборудования. Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном 20V.

Последовательно проверьте три ключевых участка цепи. Начните с диагностики питания на разъемах штатной проводки: подключите черный щуп тестера к "массе" (кузову), красный – к плюсовому контакту фары. При включенном зажигании и активированном ближнем свете прибор должен показать ~12V. Отсутствие напряжения указывает на проблемы с предохранителем или реле.

Контрольные точки цепи

Входное напряжение блоков розжига: проверьте соответствие проводов "+12V" и "Ground" на разъемах блоков розжига
Сигнальное управление: тестируйте провод переключения ближний/дальний при смене режимов света
Целостность цепи ксенона: замерьте сопротивление на высоковольтных выходах к линзе (только при отключенном питании!)

Параметр	Нормальное значение	Возможные неисправности
Основное питание	11.8-14.4V	Обрыв провода, окисление контактов
Сигнал переключения	+12V при смене режима	Неправильное подключение к CAN-шине
Сопротивление цепи линзы	0.8-2.5 Ω	Повреждение высоковольтных проводов

Особое внимание уделите контакту переключения режимов. При активации дальнего света мультиметр должен зафиксировать кратковременный скачок напряжения. Если сигнал отсутствует, потребуется диагностика подключения к штатному переключателю или корректору фар. Все показания сверяйте с техническими требованиями производителя биксенонового комплекта.

Завершив проверки, протестируйте работу линз в полностью собранной фаре, но без установки на автомобиль. Убедитесь в плавном переключении ближний/дальний и стабильном розжиге ламп. Наличие мерцания или задержки срабатывания указывает на недостаточное напряжение или плохой контакт в цепи управления.

Настройка угла наклона линзы в сборе с фарой

Корректный угол наклона оптики критичен для безопасности: слишком высокий луч ослепляет встречных водителей, слишком низкий – ухудшает видимость. Регулировка проводится после фиксации фары на автомобиле, на ровной площадке со стеной-экраном на расстоянии 5-10 метров. Обязательно проверьте давление в шинах и загрузите авто до стандартной снаряженной массы (водитель + 70 кг на водительском сиденье).

На стене разметьте контрольные точки: центр фары (проецируется на стену), центральную ось автомобиля и горизонтальную линию, соответствующую высоте центра фары от земли. Основная метка для регулировки – точка пересечения горизонтальной и вертикальной (осевой) линий. Регулировочные винты обычно расположены на задней части фары (вертикаль) и сверху/сбоку (горизонталь).

Пошаговая процедура регулировки

Включите ближний свет.
Закройте одну фару плотной тканью (регулируем по одной).
Найдите на световой границе ближнего света характерную "галку" (резкий перепад яркости).
Отрегулируйте вертикальный угол так, чтобы горизонтальная часть "галки" находилась строго на 5 см ниже отмеченной на стене горизонтальной линии, соответствующей высоте центра фары.
Отрегулируйте горизонтальный угол так, чтобы точка излома "галки" совпадала с вертикальной осевой линией автомобиля (или была на 1-2 см правее для правой фары и левее для левой в странах с правосторонним движением).

Важно: Используйте только штатные регулировочные винты фары. Не пытайтесь сгибать кронштейны или применять силу – это повредит корпус. После регулировки обеих фар проверьте совмещение световых пучков: горизонтальные линии должны быть на одном уровне, а "галки" – симметричны относительно оси.

Корректировка светотеневой границы на стенде

После фиксации линз в корпусе фар переходите к регулировке светотеневой границы. Установите автомобиль на ровную площадку перпендикулярно регулировочному стенду (или ровной стене) на расстоянии 5-7 метров. Обязательно проверьте давление в шинах и уберите лишнюю нагрузку из багажника – эти факторы влияют на угол наклона фар.

Включите ближний свет и настройте горизонтальную линию светотени. Используйте регулировочные винты на корпусе фары (обычно помечены UP/DOWN и LEFT/RIGHT). Добейтесь четкой границы с асимметричным подъемом: левый край должен быть ниже правого для исключения ослепления встречных водителей.

Ключевые параметры регулировки

Требуемое положение светотени:

Горизонтальная часть луча – строго на уровне центра фары (отмечено на стенде)
Вертикальный излом – по центру контрольной метки (точка 0° на оси автомобиля)
Правый восходящий сегмент – под углом 15° вверх от горизонтали

Распространенные ошибки:

Перекрещивание световых пучков правой и левой фары
Слишком высокий подъем горизонтальной линии
Разный уровень светотени между фарами (допустимое отклонение – ≤ 2 см)

Параметр	Норматив	Инструмент контроля
Высота горизонтальной линии	На 5 см ниже центра фары	Лазерный уровень
Угол наклона правого сегмента	15° ± 0.5°	Транспортир стенда

После первичной настройки проверьте работу света в движении на неровной дороге. При появлении "прыгающего" луча вернитесь к винтам вертикальной коррекции – возможно недостаточное усилие фиксации линзы.

Регулировка положения пучка света

Точная регулировка светового пучка биксеноновых линз обязательна для безопасности: неправильный угол вызывает ослепление встречных водителей и ухудшает видимость дороги. Нарушение норм освещения (ГОСТ Р 51709-2001) может привести к штрафам и не пройденному техосмотру.

Подготовьте ровную площадку с вертикальной стеной (гараж, щит), замерьте расстояние от земли до центра фары (H). Отгоните автомобиль на 5-10 метров от стены, проверьте давление в шинах, уберите лишний груз из багажника. Нанесите на стену разметку: вертикальные линии по центрам фар и горизонтальную линию на высоте 0,8-0,9H.

Пошаговая процедура

Включите ближний свет, закройте одну фару картоном.
Найдите регулировочные винты на корпусе фары (вертикальный обычно сверху/сзади, горизонтальный – сбоку).
Вращайте вертикальный винт до совпадения верхней границы светового "порога" с горизонтальной линией на стене.
Отрегулируйте горизонтальный винт, чтобы точка излома пучка совпала с вертикальной осью фары.
Повторите для второй фары, снимите картон, проверьте симметричность пучков.

Используйте для точности заводские метки на корпусе линзы или лазерный уровень. Проверьте работу в темное время суток на прямой дороге: свет не должен освещать обочину выше 1 метра или "бить" в ветровые стекла встречных авто.

Тестирование переключения режимов ближний/дальний свет

После завершения монтажа линз и подключения проводов к штатной проводке автомобиля, выполните проверку корректности работы световых режимов. Убедитесь, что двигатель запущен или зажигание включено в положение, активирующее электрооборудование.

Поочерёдно переключайте свет с ближнего на дальний, используя штатный подрулевой переключатель. Наблюдайте за поведением шторки внутри линзы – она должна моментально менять положение, создавая четкую светотеневую границу при ближнем свете и подниматься полностью при дальнем.

Ключевые этапы проверки

Визуальный контроль работы шторки:

При ближнем свете: шторка опущена, луч имеет асимметричную форму с резким "ступенчатым" срезом справа
При дальнем свете: шторка поднята, центральный пучок становится интенсивным и симметричным

Диагностика возможных проблем:

Задержка переключения более 0.5 секунды
Дребезг или неполное перемещение шторки
Отсутствие реакции на команду переключения

Проверка электрических параметров:

Напряжение на блоке розжига	12.8-14.2V при работающем двигателе
Потребляемый ток (1 линза)	3.2-3.8A в момент переключения

Фиксация и изоляция проводов от вибраций и влаги

Надёжная фиксация проводки предотвращает перетирание изоляции о металлические кромки кузова при движении автомобиля. Используйте нейлоновые стяжки или текстильные хомуты для жёсткого крепления жгутов к стационарным элементам конструкции, избегая участков с подвижными деталями. Оставляйте небольшой провис возле разъёмов для компенсации вибраций.

Герметизация мест соединений критична для защиты от окисления контактов. Применяйте термоусадочные трубки с клеевым слоем, прогревая их строительным феном до полной усадки и выдавливания герметика. Альтернатива – двухкомпонентная влагостойкая изолента, наматываемая с 50% перехлёстом. Для дополнительной защиты протяните провода через гофру в зонах близости к колёсным аркам.

Ключевые материалы и методы

Термоусадка: диаметр на 20-30% меньше сечения провода, усадка при 90-120°C
Виброизоляция: демпфирующие прокладки под хомуты, пенополиуретановые манжеты в точках прохода через перегородки
Антикоррозийная обработка: нанесение токопроводящей смазки на клеммы перед соединением

Проблема	Решение	Инструмент
Проникновение влаги в разъёмы	Заполнение колодок силиконовым герметиком	Шприц с тонким носиком
Вибрационная усталость проводов	Петлевой монтаж возле точек крепления	Кабельные стяжки с отверстиями 5 мм
Образование конденсата	Установка влагопоглощающих картриджей в блоки фар	Силикагелевые осушители

Список источников

При подготовке материала использовались специализированные технические ресурсы и практические руководства, обеспечивающие достоверность информации по установке биксеноновой оптики. Критически важно следовать проверенным методикам во избежание ошибок при модификации системы освещения.

Основой для статьи послужили следующие источники, содержащие детальные инструкции и технические нюансы монтажа:

Официальные мануалы производителей биксеноновых линз (Philips, Osram, Xiaomi)
Технические форумы: Drive2.ru (разделы по тюнингу оптики), Lighting.net (архивы обсуждений регулировки линз)
Видеоинструкции каналов «Гаражные решения» и «Автоэлектрика PRO» на YouTube
Книга «Современные системы автомобильного света» (А.В. Костин, 2021 г.)
Патентная документация DE102008052257A1 (принцип работы шторки билинзы)
Отчеты тестирования электроблоков Hella и Panasonic на ресурсе CarElectronicsLab
