Установка бортового компьютера на ВАЗ 2107 - пошаговая инструкция
Статья обновлена: 18.08.2025
Классические модели ВАЗ лишены штатных систем диагностики, что усложняет контроль параметров двигателя и бортовой сети.
Установка современного бортового компьютера решает эту проблему, предоставляя водителю точные данные о расходе топлива, температуре, ошибках ЭБУ и других критических показателях.
В статье подробно разберем выбор подходящего устройства, этапы монтажа, схему подключения к электропроводке "семерки" и особенности настройки функций.
Подготовка инструментов и материалов для монтажа
Соберите необходимые компоненты до начала работ. Это исключит простои и снизит риск повреждения элементов автомобиля при поиске недостающих деталей.
Убедитесь в совместимости бортового компьютера с моделью ВАЗ 2107. Проверьте комплектацию устройства: должны присутствовать провода с разъёмами, датчики (при необходимости), крепёжные элементы и инструкция производителя.
Основные материалы
- Бортовой компьютер (маркировка под ВАЗ 2107)
- Автомобильная проводка сечением 0,5-1,5 мм² (красный, чёрный, синий)
- Изолента термоусадочная
- Пластиковые стяжки (15-20 см)
- Клеммы "мама" и "папа" (4-6 шт)
- Предохранитель на 5-10А
Инструменты
- Мультиметр для проверки цепи
- Кусачки и кримпер для обжима клемм
- Набор отвёрток (крестообразная, плоская)
- Дрель со свёрлами 3-5 мм (для крепления корпуса)
- Плоскогубцы с изолированными ручками
- Фонарик для работы в нише приборной панели
| Дополнительно | Назначение |
| WD-40 | Очистка контактов |
| Схема электропроводки ВАЗ 2107 | Сверка при подключении |
| Пластиковые заглушки | Маскировка крепежа |
Выбор модели бортового компьютера для ВАЗ 2107 ("классика")
При выборе бортового компьютера для ВАЗ 2107 критически важно учитывать совместимость с инжекторной системой управления "классического" семейства. Автомобили этой серии используют специфические протоколы диагностики (K-line, Январь 4.1, Bosch M1.5.4), поэтому БК должен поддерживать именно эти стандарты.
Ключевыми параметрами являются: способность считывать ошибки ЭБУ "классики", корректный расчет расхода топлива для рядных 4-цилиндровых моторов, адаптация под напряжение бортовой сети 12В и физические габариты, позволяющие установку в ограниченное пространство панели "семерки".
Популярные модели БК для "классики"
| Модель | Функционал | Особенности |
|---|---|---|
| State X1 M | Диагностика ошибок, вольтметр, расход топлива, температура, таймер поездок | Оптимальное сочетание цены и возможностей, поддержка протоколов Январь 4.1/Bosch |
| Prestige V55 | Графический дисплей, голосовые оповещения, эмулятор АУПД, настройка УОЗ | Расширенная диагностика с сохранением логов, требует аккуратной установки из-за габаритов |
| Gamma GF 501 | Базовые показатели (расход, скорость, ошибки), календарь, часы | Упрощенный монтаж, минималистичный дизайн, совместим с ВАЗ-2104-2107 инжектор |
Критические нюансы выбора:
- Проверяйте поддержку конкретной версии ЭБУ вашего авто (указана на блоке)
- Избегайте универсальных БК без явного указания совместимости с "классикой"
- Учитывайте тип разъема подключения: для ВАЗ 2107 обычно используется 9-пиновый колодочный коннектор
Демонтаж приборной панели и рулевого кожуха
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Приготовьте крестовую и плоскую отвёртки, а также набор гаечных ключей для работы с крепежными элементами.
Снимите пластиковую накладку рулевой колонки, аккуратно поддев её отвёрткой по периметру. Открутите винты крепления нижней части рулевого кожуха, после чего отсоедините верхнюю половину кожуха, потянув её вверх.
Порядок демонтажа панели приборов
- Отсоедините разъёмы управления подрулевыми переключателями (поворотники, стеклоочиститель)
- Выкрутите два винта крепления комбинации приборов, расположенные над рулём
- Извлеките приборный щиток, потянув его на себя и отсоединив:
- Электрические колодки спидометра
- Трос привода одометра
- Разъёмы контрольных ламп
Важно: при демонтаже троса спидометра запомните положение фиксатора. Избегайте резких движений при отсоединении пластиковых клипс – используйте плоскую отвёртку для аккуратного поддевания.
| Элемент | Количество крепежа | Тип крепления |
| Рулевой кожух | 4 винта | Саморезы с крестообразным шлицем |
| Приборная панель | 2 винта + клипсы | Винты М4 + пластиковые фиксаторы |
После извлечения щитка проверьте целостность монтажных мест и подготовьте посадочную зону для установки бортового компьютера. Все демонтированные детали храните в защищённом от повреждений месте.
Извлечение штатных часов из центральной консоли
Отсоедините минусовую клемму аккумулятора для обесточивания бортовой сети. Снимите пластиковую накладку рукоятки КПП, поддев её отвёрткой с широким плоским лезвием. Демонтируйте пепельницу, потянув её на себя, после чего выкрутите два самореза крепления нижней части консоли.
Снимите декоративную рамку магнитолы (если установлена), аккуратно поддевая клипсы по периметру. Ослабьте винты крепления центральной панели консоли и снимите её, отсоединив провода подсветки прикуривателя и пепельницы при наличии подключения.
Демонтаж часов
- Найдите два фиксатора корпуса часов по бокам (видны после снятия панели)
- Отожмите фиксаторы тонкой отвёрткой или пластиковой картой
- Потяните блок часов на себя вместе с проводами
- Отсоедините колодку питания часов (запомните ориентацию контактов)
Важно: при извлечении избегайте чрезмерных усилий – пластиковые крепления хрупкие. Если часы не вынимаются, проверьте наличие скрытых винтов под декоративными заглушками.
| Тип крепления | Расположение | Инструмент |
| Пластиковые фиксаторы | Боковые стенки корпуса | Плоская отвёртка |
| Винты (редко) | Под заглушками лицевой панели | Отвёртка PH2 |
Осмотрите освободившийся посадочный проём – очистите его от пыли и остатков уплотнителя. При установке нового оборудования используйте освободившуюся колодку питания с напряжением 12V (провода: постоянный «+», масса, подсветка).
Подготовка установочного места под корпус БК
Демонтируйте штатные элементы торпедо, мешающие монтажу: аккуратно снимите заглушку или часы в центральной консоли. Для этого подденьте деталь тонкой плоской отверткой через технологические пазы, отсоедините разъемы (при наличии), сохраните крепеж для возможной обратной установки.
Очистите освободившуюся нишу от пыли и остатков заводского клея. Обезжирьте поверхность спиртовым раствором для улучшения адгезии креплений. Проверьте глубину посадочного места линейкой – минимальное требование 50-60 мм для скрытия проводов.
Ключевые операции
Примерка и разметка: Приложите корпус БК к нише, выровняв по горизонтали. Маркером наметьте:
- Контуры крепежных кронштейнов
- Зоны подрезки пластика (при несовпадении габаритов)
- Точки вывода жгута проводов
Корректировка посадочного места:
- Расширьте нишу ножом по пластику, если корпус БК крупнее заводского гнезда
- Срежьте внутренние ребра жесткости торпедо ножовкой (не более 3-4 мм!)
- Просверлите Ø4 мм отверстия под саморезы в отмеченных точках
Важно: Проверьте отсутствие препятствий за панелью – трасса троса спидометра проходит в 15 мм от зоны установки!
Подключение питания к цепям замка зажигания
Подключение бортового компьютера к цепям замка зажигания ВАЗ 2107 осуществляется через контактную колодку, расположенную под рулевой колонкой. Необходимо точно идентифицировать провода, соответствующие разным режимам работы замка, используя мультиметр или схему электропроводки. Все соединения выполняются методом скрутки с последующей пайкой и изоляцией термоусадкой.
Обязательно устанавливайте в разрыв каждого силового провода предохранитель номиналом 5-7.5А вблизи точки подключения. Избегайте повреждения заводской изоляции – используйте специальные автомобильные клипсы-«вампирчики» или разъемные клеммы для минимизации вмешательства в штатную проводку.
Ключевые точки подключения
Основные цепи питания компьютера подключаются к следующим проводам замка зажигания:
- Постоянный +12В (питание памяти) – Красный провод (клемма "30" замка)
- Зажигание (IGN) – Синий с черной полосой (клемма "15/1")
- Стартер (START) – Коричневый провод (клемма "50")
- Габариты/подсветка – Серый провод (клемма "INT")
Порядок проверки подключений перед фиксацией:
- Замер напряжения на постоянном +12В при выключенном зажигании
- Контроль появления напряжения на проводе IGN в положении "Зажигание"
- Проверка цепи START в положении "Стартер"
- Тест подсветки при включении габаритных огней
| Цепь БК | Цвет провода ВАЗ | Назначение |
| BAT+ | Красный | Непрерывное питание |
| ACC | Синий/черный | Активация при зажигании |
| ST | Коричневый | Сигнал стартера |
| ILL | Серый | Подсветка дисплея |
Важно: Массовый провод (черный) компьютера подключайте непосредственно к кузову в точке штатного заземления. Избегайте последовательного соединения с другими устройствами – это вызывает помехи в работе датчиков.

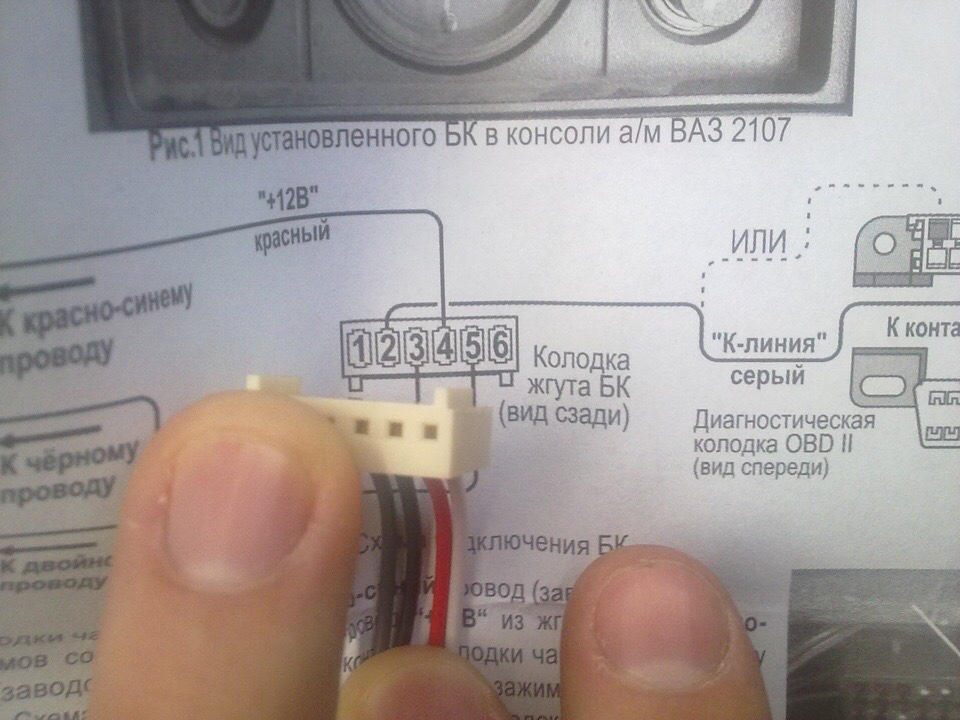

Коммутация с диагностической колодкой EOBD разъема
Для подключения бортового компьютера к диагностической колодке ВАЗ 2107 необходимо учитывать отсутствие штатного разъема EOBD/OBD-II. Автомобиль оснащен 12-контактной диагностической колодкой (K-Line), характерной для контроллеров Январь 5.1/7.2 и Bosch M7.9.7. Физическая адаптация требует создания переходника или прямого соединения проводов между разъемами разных стандартов.
Ключевые сигнальные линии для коммутации:
- K-Line (диагностическая шина) - основной канал обмена данными
- +12V - питание бортового компьютера
- GND - общая масса системы
Схема соединения контактов
| Контакт колодки ВАЗ 2107 (12-pin) | Контакт разъема EOBD (16-pin) | Назначение |
|---|---|---|
| 12 | 7 | Диагностическая линия K-Line |
| 1 | 16 | Постоянное питание +12V |
| 5 или 9 | 4,5 | Масса (GND) |
Порядок подключения:
- Отключите минусовую клемму аккумулятора
- Снимите защитный кожух под рулевой колонкой для доступа к диагностической колодке
- Соедините провода согласно таблице соответствия контактов:
- Используйте обжимные клеммы типа "мама" для подключения к штырькам колодки
- При пайке применяйте термоусадку для изоляции
- Проложите проводку через технологические отверстия, избегая зон движения педалей
- Фиксируйте провода пластиковыми хомутами через каждые 15-20 см
Важные нюансы:
- Провод K-Line должен быть экранированным и максимально коротким
- При отсутствии сигнала на контакте 1 колодки ВАЗ подключите +12V напрямую к АКБ через предохранитель 5А
- Убедитесь в поддержке БК протоколов Январь 5.1 или Bosch M7.9.7
- После подключения активируйте в настройках БК ручной выбор протокола KWP2000
Соединение с датчиком уровня топлива в баке
Подключение проводов бортового компьютера к датчику уровня топлива (ДУТ) выполняется через разъем штатной проводки автомобиля. Основная задача – найти сигнальный провод от датчика, идущий к приборной панели. На ВАЗ 2107 этот провод обычно имеет оранжевый цвет и подключен к центральному контакту колодки топливного датчика, расположенного под задним сиденьем.
Предварительно снимите клемму "минус" с аккумулятора для безопасности. Демонтируйте обивку потолка в багажнике или поднимите заднее сиденье для доступа к технологическому лючку топливного бака. Под лючком расположена круглая металлическая крышка датчика с прикрепленной колодкой на три провода.
Порядок подключения
- Отсоедините колодку от датчика топлива.
- Найдите сигнальный провод в колодке (оранжевый, контакт "1").
- Соедините синий провод от БК с сигнальным проводом ДУТ методом:
- Скрутки с изоляцией термоусадкой
- Через быстросъемный коннектор
- Пайки (надежный вариант)
- Подсоедините черный провод от БК к "массе" авто (кузову или минусовой клемме).
- Восстановите изоляцию соединений и уложите провода.
| Цвет провода БК | Назначение | Точка подключения на ВАЗ 2107 |
|---|---|---|
| Синий | Сигнал ДУТ | Оранжевый провод (контакт 1 колодки датчика) |
| Черный | Масса | Болт на кузове или минус АКБ |
Важно: После подключения выполните калибровку БК согласно инструкции к устройству. Залейте полный бак топлива, в меню прибора укажите объем бака (ВАЗ 2107 – 39 л), затем выполните процедуру "обучения" датчика для точного отображения остатка.
При некорректных показаниях проверьте целостность проводки и чистоту контактов "массы". Ошибка подключения к питающему проводу датчика (красный/розовый) выведет из строя бортовой компьютер!
Подключение к цепи датчика скорости (спидометра)
Бортовой компьютер считывает данные о скорости движения напрямую с датчика скорости (ДС), установленного на коробке передач. Корректное подключение к этой цепи критично для точного отображения скорости, расчета расхода топлива и пробега. Нарушение схемы коммутации приведет к некорректной работе этих функций или полному отсутствию сигнала.
На ВАЗ 2107 используется трехконтактный датчик скорости индукционного типа (расположен на КПП в районе привода спидометра). Для подключения потребуется найти провод, идущий от ДС к приборной панели, и врезаться в него с соблюдением полярности. Важно исключить повреждение изоляции и обеспечить надежный контакт.
Порядок подключения
Выполните следующие действия:
- Отключите минусовую клемму АКБ для обесточивания бортовой сети.
- Найдите разъем датчика скорости на коробке передач (нижняя часть моторного щита со стороны водителя).
- Определите сигнальный провод в колодке ДС:
- Распиновка разъема (сверху вниз):
Контакт 1 Масса (черный провод) Контакт 2 Сигнальный (серо-красный провод) Контакт 3 Плюс 12V (оранжевый провод) - Для БК нужен сигнальный провод (контакт 2).
- Распиновка разъема (сверху вниз):
- Подключите провод от БК (обычно желтого цвета) к сигнальному контакту:
- Вариант 1: Впаять в провод напрямую с последующей изоляцией термоусадкой.
- Вариант 2: Использовать монтажный адаптер-клипсу типа "папа" для разъема ДС.
- Заизолируйте соединение изолентой или термотрубкой.
- Проложите провод к месту установки БК через технологические отверстия, исключая контакт с подвижными частями.
Важные нюансы: При подключении напрямую к колодке ДС не перепутайте контакты – ошибка вызовет сбои спидометра. Если БК не распознает сигнал, проверьте целостность провода мультиметром (частота импульсов должна расти с увеличением скорости). Для старых моделей ВАЗ 2107 с тросовым приводом спидометра потребуется установка электронного ДС.
Фиксация блока компьютера и сборка панели
После подключения всех проводов разместите блок бортового компьютера в подготовленной нише за приборной панелью. Убедитесь, что корпус не контактирует с острыми металлическими кромками и не мешает движению рулевой колонки. Для надежной фиксации используйте нейлоновые стяжки или двухсторонний автомобильный скотч, избегая крепления к подвижным элементам.
Приложите лицевую панель компьютера к приборному щитку, совместив крепежные отверстия с прорезями в пластике. Зафиксируйте экран винтами из комплекта через резиновые демпферы для предотвращения дребезжания. Проверьте отсутствие пережатия жгутов проводки при установке панели, оставив технологический зазор 1-2 см для вентиляции блока.
Последовательность сборки
- Вставьте разъемы дисплея в гнезда блока управления до щелчка фиксаторов
- Проложите жгут датчиков вдоль штатной проводки, фиксируя стяжками каждые 15 см
- Установите термостойкую прокладку между блоком и отопительным патрубком
Критические требования при сборке:
- Заземление корпуса на кузов авто через отдельный провод сечением 1.5 мм²
- Изоляция всех неиспользуемых разъемов термоусадкой
- Фиксация антенны GPS-модуля на торпедо магнитом без перегибов кабеля
| Элемент крепления | Тип | Кол-во |
| Стяжки нейлоновые | 4.8x250 мм | 8 шт |
| Демпферы виброизоляционные | Резиновые втулки | 4 шт |
| Крепежные винты | М4х12 мм | 4 шт |
После монтажа проверьте отсутствие люфтов панели при вибрации, плавность вращения руля и полный ход рычагов управления. Подключите аккумулятор и выполните тестовый запуск системы до окончательной сборки облицовочных элементов торпедо.
Первоначальный запуск и настройка базовых параметров
После завершения монтажа и проверки соединений включите зажигание автомобиля без запуска двигателя. Дождитесь завершения самодиагностики бортового компьютера – на дисплее последовательно отобразятся все сегменты индикации, после чего появится стандартный экран с базовыми данными (обычно напряжение бортовой сети и время). Убедитесь в отсутствии сообщений об ошибках подключения датчиков.
Перейдите в главное меню, используя кнопку "Меню" или "Select". Выберите раздел "Настройки" для ввода калибровочных значений. Подготовьте техническую документацию вашего автомобиля – потребуются точные параметры топливной системы и характеристик двигателя.
Базовые настройки
- Тип двигателя: Укажите объем (1.2/1.3/1.5/1.6/1.7 л) и модель карбюратор/инжектор
- Расход топлива: Задайте номинальный расход (л/100км) для режима холостого хода и движения
- Размер шин: Введите точный диаметр колес в мм (пример: 175/70 R13 → 1750)
- Датчик уровня топлива: Откалибруйте показания при полном/пустом баке
| Параметр | Типовые значения ВАЗ 2107 | Единицы измерения |
|---|---|---|
| Напряжение АКБ | 13.6-14.4 | Вольт (V) |
| Обороты ХХ | 800-900 | об/мин (RPM) |
| Темп. двигателя | 90-95 | °C |
После ввода данных сохраните изменения через пункт "Применить". Проверьте корректность показаний: запустите двигатель и сравните данные с эталонными (обороты по тахометру, температура по штатному указателю). При расхождениях более 5% повторите калибровку проблемного датчика.
Активируйте в меню "Сервисные функции" мониторинг критических параметров: установите пороги предупреждений для напряжения (<12В/>15В), температуры двигателя (>100°C) и оборотов (>5000 об/мин). Настройте автоматическое включение подсветки дисплея при старте двигателя.
Калибровка расходомера топлива и датчиков
Калибровка расходомера (ДМРВ) и других датчиков – обязательный этап после установки бортового компьютера на ВАЗ 2107 для получения точных показаний расхода топлива, температуры и корректной работы функций мониторинга. Неверные данные датчиков приведут к ошибочным расчетам БК.
Проводить калибровку необходимо на прогретом двигателе до рабочей температуры (80-90°C) при выключенных потребителях энергии (фары, печка, магнитола). Основные параметры для настройки: расход воздуха на холостом ходу и корректировка показаний уровня топлива в баке.
Процесс калибровки датчиков
Доступ к меню калибровки осуществляется через настройки БК (обычно комбинация кнопок "Установка" + "Ввод"). Основные этапы:
- Датчик массового расхода воздуха (ДМРВ):
- Перейти в подменю "Калибровка ДМРВ" или "Расход ХХ".
- Зафиксировать текущее значение расхода воздуха (г/сек или кг/час) на холостом ходу.
- Сравнить его с эталонным для карбюраторного двигателя ВАЗ 2107 (8-12 кг/час).
- Внести поправку через БК, если показания не совпадают.
- Датчик уровня топлива (ДУТ):
- Выбрать "Калибровка ДУТ" или "Уровень топлива".
- Залить в бак известное количество топлива (например, 10 литров).
- Войти в подменю "Пустой бак" и подтвердить текущие показания как "0".
- Долить еще 10-20 литров, перейти в "Добавить топливо" и ввести объем долива.
- Повторять процедуру до заполнения бака, фиксируя каждую порцию.
- Датчик температуры:
- Перейти в раздел калибровки температуры (воздуха/ОЖ).
- Сравнить показания БК с эталонным термометром.
- Ввести поправочный коэффициент при отклонении.
Важные нюансы:
| Датчик | Критерий точности | Типичная погрешность |
| ДМРВ | Стабильность показаний на ХХ после прогрева | ± 0.5 кг/час |
| ДУТ | Совпадение уровня при заправке "под горловину" | ± 3-5% от объема бака |
| Датчик ОЖ | Показания при 80-90°C на прогретом моторе | ± 2°C |
После внесения всех корректировок сохраните настройки в памяти БК. Для контроля протестируйте работу: расход на ХХ должен соответствовать норме, остаток топлива – уменьшаться пропорционально пробегу, температура – плавно расти при прогреве. При необходимости выполните калибровку повторно.
Эксплуатация и сброс ошибок в процессе использования
При повседневной эксплуатации бортового компьютера (БК) на ВАЗ 2107 отслеживайте ключевые параметры: мгновенный расход топлива, температуру ОЖ, напряжение бортовой сети, скорость. Регулярно проверяйте раздел диагностики на наличие ошибок – при их обнаружении на дисплее загорится соответствующий индикатор (чаще всего "CHECK" или значок двигателя). Не игнорируйте предупреждения о перегреве или критическом падении напряжения.
Для считывания кодов ошибок перейдите в диагностический раздел меню БК. Коды состоят из буквы и цифр (например, P0301 – пропуски зажигания в 1 цилиндре). Зафиксируйте обнаруженные коды перед сбросом – это поможет при дальнейшей диагностике. Большинство БК позволяют просматривать как текущие ошибки, так и архивные (историю неисправностей).
Процедура сброса ошибок
Выполните следующие действия для очистки памяти БК:
- Заглушите двигатель и включите зажигание (без запуска мотора)
- Перейдите в раздел меню "Диагностика" → "Ошибки"
- Выберите опцию "Стереть ошибки" или "Сбросить коды"
- Подтвердите действие кнопкой "OK"/"Ввод"
- Дождитесь сообщения "Ошибки очищены"
- Выключите зажигание на 15 секунд
Важные нюансы:
- Сброс не устраняет физическую неисправность – ошибка вернется, если проблема не устранена
- Критические ошибки (например, обрыв ДПКВ) могут блокировать функцию сброса
- После ремонта дайте двигателю поработать 3-5 минут перед проверкой
- Отключение АКБ на 10+ минут также сбрасывает ошибки, но обнуляет настройки БК
| Тип ошибки | Сброс | Особенности |
|---|---|---|
| Текущие (активные) | Автоматически через 40 циклов зажигания* | Требуют устранения причины |
| Случайные (спорадические) | Через 5-10 циклов зажигания | Могут исчезать без сброса |
| Постоянные (перманентные) | Только ручной сброс | Указывают на серьезную неисправность |
* Цикл = запуск двигателя → поездка → глушение
Список источников
При подготовке материала об установке бортового компьютера на ВАЗ 2107 крайне важно опираться на проверенные и технически точные источники. Работа с электрооборудованием автомобиля требует понимания схем подключения и специфики модели.
Следующие типы источников предоставляют необходимую информацию по выбору, установке, подключению и настройке БК, а также особенностям их работы на классических моделях ВАЗ:
- Форумы владельцев ВАЗ классики (например, разделы на Drive2, Лада.Онлайн, ВАЗ Клуб): Обсуждения конкретных моделей БК (Multitronics, Gamma, Штат), реальный опыт установки, решения проблем с проводкой, ошибками, калибровкой датчиков, фотоотчеты.
- Официальные инструкции по эксплуатации и установке от производителей бортовых компьютеров (Multitronics, Gamma, Штат): Схемы подключения к колодке диагностического разъема ВАЗ 2107, распиновка, описание функций меню, настройки параметров двигателя, калибровки.
- Специализированные автомобильные порталы и сайты, посвященные тюнингу и ремонту ВАЗ (например, статьи на Автотематике, Клуб любителей классики): Обзоры моделей БК, сравнительные характеристики, общие руководства по интеграции в штатную электропроводку "семерки".
- Видео-инструкции на платформах (YouTube): Наглядные пошаговые руководства по разборке панели приборов, поиску диагностической колодки, подключению проводов БК, его фиксации, первоначальной настройке на двигателях ВАЗ 2103-2106.
- Руководство по ремонту и эксплуатации ВАЗ 2107: Электросхемы автомобиля, расположение и назначение колодок, датчиков (ДТОЖ, ДД, ДС), к которым подключается БК для считывания данных.
