Установка и использование соединительных коробок

Статья обновлена: 18.08.2025

Соединительная коробка – обязательный компонент современных электрических сетей. Она обеспечивает надежную коммутацию проводов, защиту контактных соединений от внешних воздействий и безопасную эксплуатацию электропроводки.

Правильный монтаж коробки напрямую влияет на пожаробезопасность и долговечность системы. Устройство применяется в жилых, промышленных и коммерческих объектах для распределения электроэнергии, организации освещения и подключения оборудования.

Расчет необходимого объема коробки под количество проводов

Основная задача расчета – обеспечить свободное размещение всех проводов внутри коробки с соблюдением норм ПУЭ. Недостаточный объем приводит к перегреву соединений, механическим повреждениям изоляции и затрудняет обслуживание. Избыточный размер увеличивает стоимость монтажа и усложняет размещение в строительных конструкциях.

Ключевым параметром является суммарный объем всех элементов внутри коробки: проводов, клеммников, гильз и других компонентов. Расчет выполняется с учетом коэффициента заполнения, который регламентирует максимально допустимое соотношение занятого пространства к свободному. Для распределительных коробок этот коэффициент обычно не превышает 0,4–0,5.

Порядок расчета объема коробки

Определите количество проводов: Посчитайте все жилы, входящие в коробку (включая заземление и нулевые проводники).
Рассчитайте объем проводов: Используйте формулу:

V_{проводов} = π × (d² / 4) × L × N
Где: d – диаметр жилы (мм), L – запас длины на соединение (обычно 100–150 мм), N – количество жил.
Учтите объем аксессуаров: Прибавьте объем клеммников/гильз (указан в технической документации или рассчитайте как 50% от объема сращиваемых жил).
Примените коэффициент заполнения: Разделите суммарный объем (V_{проводов} + V_{аксессуаров}) на коэффициент (0,4):
V_{коробки мин} = (V_{проводов} + V_{аксессуаров}) / 0,4

Пример для 12 жил сечением 2.5 мм² (d ≈ 1.8 мм):

Объем 1 жилы (L=120 мм):	3.14 × (1.8² / 4) × 120 ≈ 305 мм³
Объем 12 жил:	305 × 12 = 3 660 мм³
Объем аксессуаров (50%):	3 660 × 0.5 = 1 830 мм³
Суммарный объем:	3 660 + 1 830 = 5 490 мм³
Требуемый объем коробки:	5 490 / 0.4 = 13 725 мм³ (≈14 см³)

Важные замечания:

Для многожильных проводов используйте наружный диаметр с изоляцией (указан в ГОСТ или ТУ).
При группировке проводов в пучки применяйте поправочный коэффициент 1.15–1.2 к суммарному объему.
Всегда выбирайте ближайший больший типоразмер коробки из стандартного ряда (например, 80×80×40 мм = 256 000 мм³).

Подготовка отверстий для установки в бетонных стенах

Определите точное месторасположение коробки согласно проекту, учитывая трассы кабельных линий и соседние коммуникации. Используйте строительный уровень для разметки центра будущего отверстия и контуров корпуса, обеспечивая строгую горизонтальность/вертикальность.

Выберите инструмент для сверления в зависимости от диаметра отверстия и типа бетона: перфоратор с алмазной коронкой (для Ø68 мм и более) или ударную дрель со сверлом по бетону (для малых диаметров). Подготовьте пылесос для удаления шлама и защитные очки.

Технология выполнения работ

Зафиксируйте коронку в патроне перфоратора, установите ограничитель глубины на 5 мм больше высоты коробки
Начинайте сверление на низких оборотах без удара для создания направляющего углубления
После фиксации коронки переключитесь на ударный режим, поддерживая перпендикулярность инструмента
Периодически извлекайте коронку для охлаждения и удаления бетонной крошки

Критические требования: Глубина отверстия должна превышать высоту стакана коробки на 3-5 мм для компенсации монтажного раствора. Диаметр выбирается на 2-4 мм больше габаритов корпуса – стандартные значения:

Тип коробки	Диаметр корпуса (мм)	Рекомендуемый Ø отверстия (мм)
Стандартная круглая	65	68-70
Увеличенная	75	78-80

После сверления очистите отверстие щеткой и продуйте воздухом. Удалите рыхлые фрагменты бетона по краям, при необходимости укрепите кромки грунтовкой глубокого проникновения. Проверьте соответствие геометрии установочному стакану – коробка должна входить с усилием, не проваливаясь.

Монтаж коробки на гипсокартон: крепление и уплотнение

Крепление осуществляется через монтажные ушки коробки саморезами с пресс-шайбой (длиной 15-20 мм). Предварительно на гипсокартоне вырезается отверстие по диаметру корпуса, после чего коробка вставляется и фиксируется саморезами, закручиваемыми до плотного прижима. Важно не перетянуть крепеж, чтобы не повредить хрупкую гипсокартонную основу.

Уплотнение стыка между корпусом и стеной выполняется для защиты от пыли и повышения пожаробезопасности. Используется негорючая термоусадочная лента или огнестойкий герметик, наносимый по периметру прилегания коробки к поверхности. Обязательно проверяется герметичность соединения после высыхания состава.

Ключевые этапы установки

Разметка центра коробки на стене
Вырезка отверстия коронкой по гипсокартону
Заведение кабелей внутрь корпуса
Фиксация саморезами через боковые ушки
Обработка периметра огнестойким герметиком
Монтаж крышки после завершения отделки

Тип крепежа	Особенности	Применение
Стандартные саморезы	Требуют предварительного сверления металлического профиля	Для каркасных конструкций
"Бабочки" (дюбели Молли)	Используются при отсутствии опорного профиля за ГКЛ	Для перегородок без каркаса в зоне монтажа

Важно: при установке в помещениях с повышенной влажностью применяйте влагозащитные модели с силиконовыми прокладками под крышкой. Для скрытой проводки в гипсокартоне выбирайте коробки увеличенной глубины.

Проверьте отсутствие напряжения перед началом работ и обеспечьте свободный доступ ко всем соединениям внутри корпуса. Запрещается крепление коробок на клей или гипсовые смеси – только механическая фиксация!

Герметизация ввода кабеля для уличной установки

Надежная герметизация кабельных вводов – критически важный этап монтажа уличных соединительных коробок, напрямую влияющий на их долговечность и защищенность от внешних воздействий. Некачественная изоляция точки входа кабеля неизбежно приводит к проникновению влаги, пыли, насекомых и, как следствие, к коррозии контактов, коротким замыканиям и выходу электрооборудования из строя.

Для обеспечения герметичности вводов применяются специализированные компоненты, выбор которых зависит от типа кабеля (круглый, плоский, бронированный), его диаметра и материала корпуса коробки. Основная задача – создать плотное, эластичное и долговечное уплотнение, устойчивое к перепадам температуры, ультрафиолету и механическим нагрузкам.

Ключевые методы и материалы для герметизации

Наиболее распространенные и эффективные решения включают:

Уплотнительные сальники (кабельные вводы):
- Резьбовые сальники (PG, М): Металлические или пластиковые, с резиновыми уплотнительными кольцами или конусами. Затягиваются гайкой, обжимая уплотнитель вокруг кабеля. Требуют точного подбора под диаметр кабеля.
- Обжимные сальники: Обеспечивают герметизацию за счет деформации (обжима) металлической гильзы вокруг кабеля специальным инструментом. Дают высокую степень защиты (IP68/IP69K), часто используются для бронированных кабелей.
Эластичные втулки и пробки: Предварительно отформованные резиновые или силиконовые элементы сложной формы (грибки, манжеты). Вставляются в отверстия корпуса, плотно обжимая кабель за счет своей конструкции. Удобны для группового ввода нескольких кабелей.
Герметизирующие составы:
- Самовулканизирующиеся ленты: Наматываются в несколько слоев на кабель и место ввода, образуя монолитное резиноподобное покрытие. Эффективны для сложных форм и стыков.
- Герметики (силиконовые, тиоколовые): Применяются как дополнительный барьер, заполняя мелкие зазоры вокруг уже установленного сальника или втулки. Не являются основным способом герметизации.

Основные правила монтажа:

Подбор под диаметр: Диаметр уплотнителя должен максимально точно соответствовать диаметру кабеля (допустимый зазор – доли миллиметра). Использование переходных втулок для тонких кабелей в больших сальниках недопустимо.
Защита оболочки кабеля: Уплотнение должно равномерно обжимать кабель, не повреждая его внешнюю изоляцию острыми кромками отверстий или сальников. Применяются сальники с мягкими конусами или гладкими втулками.
Запас длины кабеля: Внутри коробки необходим запас кабеля (петля) для снятия механического напряжения и предотвращения выдергивания из сальника.
Направление ввода: Кабель должен вводиться в сальник или втулку строго со стороны улицы. Ввод "сверху вниз" предпочтителен для минимизации попадания воды на точку уплотнения.
Контроль затяжки: Резьбовые сальники затягиваются с умеренным усилием – недостаточное приводит к протечкам, чрезмерное повреждает кабель или деформирует уплотнитель.
Чистота поверхностей: Места контакта уплотнителя с корпусом и кабелем должны быть чистыми, сухими и обезжиренными.

Материал уплотнителя	Преимущества	Недостатки	Рекомендуемое применение
Резина NBR (нитрил)	Хорошая эластичность, стойкость к маслам	Чувствительна к УФ, озону	Стандартные условия, не прямой солнечный свет
Силикон	Широкий температурный диапазон (-60°C...+200°C), стойкость к УФ и озону	Низкая стойкость к истиранию, механическая прочность	Экстремальные температуры, открытое солнце
Неопрен	Хорошая механическая прочность, стойкость к атмосфере	Средняя стойкость к маслам и температуре	Универсальное применение на улице
EPDM (Этилен-пропилен)	Отличная стойкость к погоде, УФ, озону, окислению	Низкая стойкость к минеральным маслам	Длительная эксплуатация под открытым небом

Грамотно выполненная герметизация кабельных вводов гарантирует соответствие коробки заявленному классу защиты IP (Ingress Protection) и обеспечивает бесперебойную работу электрооборудования в течение всего срока службы в условиях агрессивной уличной среды. Регулярный визуальный осмотр точек ввода на предмет целостности уплотнителей является обязательной частью обслуживания.

Методы соединения проводов внутри коробки (СИЗ, клеммы)

Соединение проводников в распределительных коробках требует надежного контакта и электротехнической безопасности. От качества монтажа зависит долговечность и пожаробезопасность электросети.

Основные современные способы коммутации проводов включают колпачки СИЗ и клеммные соединения. Каждый метод имеет специфику установки и условия применения.

СИЗ (соединительные изолирующие зажимы):
- Концы зачищенных проводов (длиной 15-20 мм) совмещают параллельно без скрутки
- Колпачок накручивают по часовой стрелке до упора, сжимая жилы пружиной
- Изолирующий корпус СИЗ полностью заменяет дополнительную изоляцию
- Не подходят для соединения разнородных металлов (алюминий+медь)
Винтовые клеммы:
- Зачищенные концы проводов вставляют в латунные гильзы
- Фиксация винтом через прижимную пластину обеспечивает контактное давление
- Требуют периодической подтяжки винтов для алюминиевых проводов
- Допускают соединение меди с алюминием через переходную пасту
Самозажимные клеммы (Wago, Lever-Nut):
- Провода вставляют в гнезда до щелчка фиксатора
- Пружинный механизм автоматически создает давление на контакт
- Не требуют обслуживания, подходят для разовых соединений
- Ограничены по токовой нагрузке (до 24-32А в зависимости от модели)

Критерий	СИЗ	Винтовые клеммы	Самозажимные клеммы
Скорость монтажа	Средняя	Низкая	Высокая
Требуемое пространство	Минимальное	Умеренное	Умеренное
Токовая нагрузка	До 20А	До 63А	До 32А
Совместимость металлов	Только однородные	Через пасту	Через пасту

При выборе метода учитывают сечение проводов, материал жил, токовую нагрузку и доступность для последующего обслуживания. Все соединения должны быть изолированы и размещены в корпусе коробки без механического напряжения.

Требования к заземлению металлических коробок

Заземление металлических коробок является обязательным условием электробезопасности. При повреждении изоляции кабелей или возникновении аварийных режимов корпус коробки может оказаться под опасным напряжением. Надежное соединение с защитным проводником (РЕ) обеспечивает мгновенное срабатывание устройств защитного отключения (УЗО, автоматических выключателей), предотвращая поражение людей электрическим током при прикосновении.

Требования к заземлению регламентируются нормативными документами: ПУЭ (п. 1.7.51, 1.7.76), ГОСТ Р 50571.5.54-2013 и ГОСТ 32395-2013. Эти правила устанавливают обязательное включение всех металлических элементов электроустановок, включая распределительные коробки, в систему уравнивания потенциалов для обеспечения непрерывности цепи защитного заземления по всей линии электропроводки.

Основные правила и методы выполнения

Для соблюдения требований необходимо обеспечить:

Непрерывность цепи заземления: соединение коробки с РЕ-проводником кабеля, входящего в нее, и аналогичное соединение с выходящим кабелем.
Надежный контакт: использование стальных винтов, гаек и шайб с антикоррозионным покрытием для крепления заземляющего проводника к штатному заземляющему зажиму на корпусе коробки.
Сечение проводника: применение РЕ-проводника с сечением, соответствующим фазным жилам питающего кабеля (например, 2.5 мм² для линий освещения).

Методы подключения заземляющего проводника:

Через встроенный зажим: фиксация проводника винтом в предусмотренном производителем контактном месте.
С помощью гильзы: опрессовка гильзой РЕ-проводников от входящего и выходящего кабелей с последующим соединением гильзы с корпусом коробки болтовым креплением.
Сварка/пайка: допускается при гарантированно низком переходном сопротивлении (менее 0.05 Ом).

Параметр	Требование	Проверка
Переходное сопротивление	≤ 0.05 Ом	Измерение микроомметром
Механическая прочность	Недопустимость самоотвинчивания	Визуальный осмотр, контроль момента затяжки
Коррозионная стойкость	Защита контактов от окисления	Наличие покрытия (цинк, лак), отсутствие пары "медь-алюминий"

Запрещается использовать для заземления коробки сторонние элементы (трубы, арматуру), не входящие в контур защитного заземления электроустановки. После монтажа обязательна проверка цепи "корпус коробки – шина РЕ" мегаомметром (500 В) и прибором контроля непрерывности.

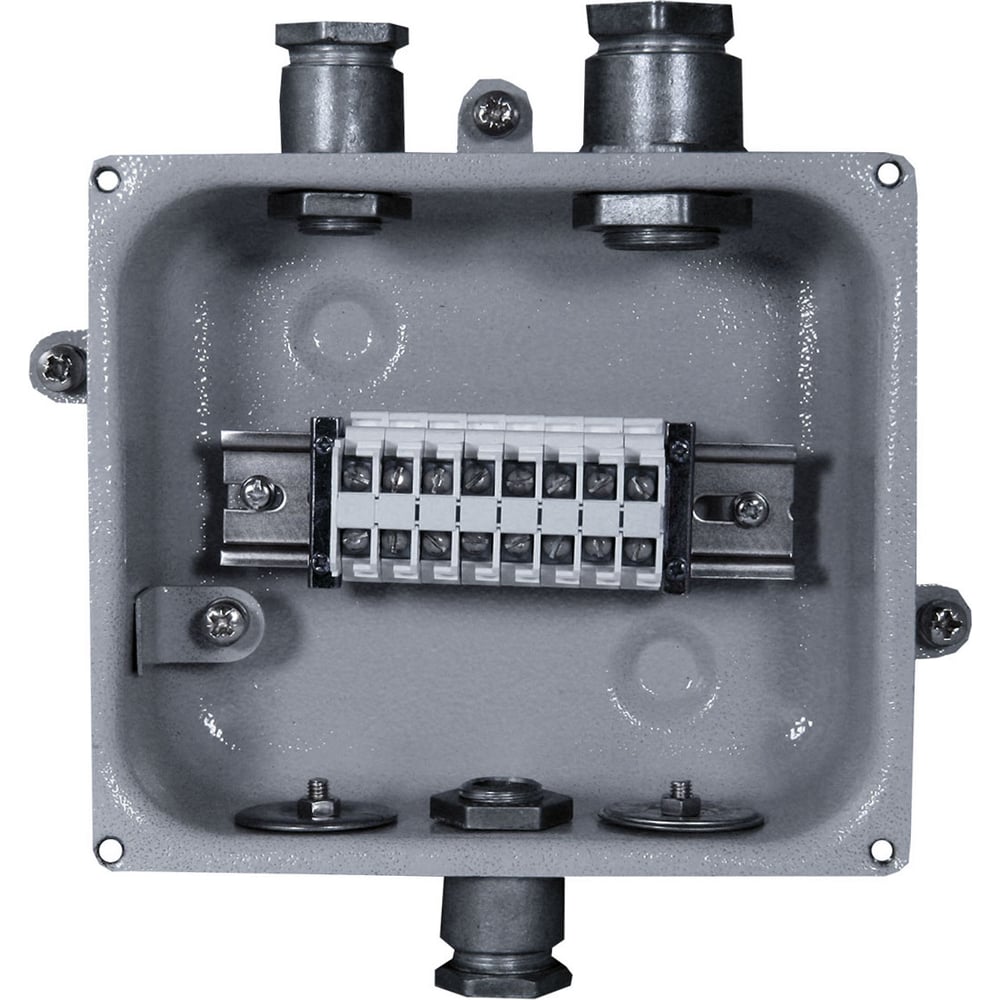

Организация кабелей для удобного размещения в корпусе

Правильная организация проводов внутри коробки предотвращает их перегиб, механические повреждения и обеспечивает быстрый доступ при обслуживании. Нарушение укладки приводит к перегреву кабелей, коротким замыканиям и усложнению диагностики неисправностей.

Используйте кабельные стяжки или нейлоновые хомуты для фиксации групп проводов, избегая чрезмерного затягивания. Разделите силовые и слаботочные линии, чтобы минимизировать электромагнитные помехи. Применя кабельные каналы или гофротрубы внутри корпуса, вы защищаете проводку от истирания.

Ключевые методы оптимизации

Цветовая маркировка – обозначение жил по функциональному назначению с помощью термоусадочных трубок или колец.
Зонирование пространства – выделение секторов для питания, управления и связи с креплением к штатным отверстиям корпуса.
Петлевой запас – формирование аккуратных колец длиной 10-15 см возле точек подключения для возможного перемонтажа.

Инструмент	Назначение	Рекомендации
Кабельные стяжки	Фиксация жгутов	Шаг 15-20 см, без перетяжки
Клеммные колодки	Коммутация линий	Монтаж на DIN-рейку
Канальные маркеры	Идентификация цепей	Устойчивые к температуре

Применяйте кабельные вводы с сальниками для герметизации мест ввода/вывода проводов. Для динамичных систем используйте спиральную защиту или цепи-трассы, сохраняющие гибкость. Учитывайте минимальный радиус изгиба кабеля (не менее 5 диаметров для силовых линий).

Сгруппируйте провода по типу сигнала и напряжению.
Закрепите жгуты вдоль стенок корпуса, избегая зон вентиляции.
Проверьте отсутствие натяжения у клеммных соединений.
Протестируйте изоляцию мегомметром после укладки.

Маркировка проводов перед закрытием коробки

Правильная маркировка проводов в соединительной коробке – обязательный этап монтажа, обеспечивающий безопасность и удобство дальнейшего обслуживания. Без четкой идентификации проводов последующие ремонтные работы или модификации цепи становятся крайне рискованными, повышая вероятность ошибок, приводящих к короткому замыканию или поражению электрическим током.

Маркировка должна быть единообразной, легко читаемой и сохраняться на протяжении всего срока эксплуатации. Используемые материалы обязаны соответствовать условиям окружающей среды (влажность, температура) и не разрушаться со временем. Все провода в одной группе (например, фаза, ноль, земля) помечаются одинаково.

Методы и правила маркировки

Основные способы идентификации проводников включают:

Цветовая изоляция: Использование проводов со стандартной расцветкой (коричневый/черный – фаза, синий – ноль, желто-зеленый – земля).
Термоусаживаемые кембрики: Трубки с нанесенными буквенными обозначениями (L, N, PE), фиксируемые термофеном.
Наклейки-бирки: Самоламинирующиеся маркеры с печатью, оборачиваемые вокруг провода.
Изолента контрастных цветов: Намотка на концы проводов с ведением журнала соответствия цветов.

Критические требования к маркировке:

Метки размещаются в зоне видимости перед соединением проводов.
Идентификаторы дублируются на обоих концах проводника внутри коробки.
Используются влагостойкие материалы, устойчивые к нагреву.

Цветовая маркировка по ПУЭ (основные стандарты):

Цвет изоляции	Назначение
Коричневый/Черный	Фазный проводник (L)
Синий	Нулевой рабочий (N)
Желто-зеленый	Защитное заземление (PE)

Проверка маркировки выполняется визуально и по схеме перед фиксацией крышки. Особое внимание уделяется групповым линиям розеток и выключателей – каждый проводник маркируется согласно функции (Lвход/Lвыход, освещение). При отсутствии цветовой идентификации бирки обязательны.

Подбор степени защиты IP по условиям эксплуатации

Первая цифра в индексе IP (от 0 до 6) обозначает защиту от твердых частиц и пыли, вторая (от 0 до 8) – от проникновения воды. Например, IP20 подходит для сухих помещений, а IP68 гарантирует работу под водой. Выбор зависит от конкретной среды установки коробки.

Эксплуатация в агрессивных средах требует повышенной защиты: химические пары, солевые испарения или абразивная пыль ускоряют коррозию контактов. Недостаточный класс IP приведет к коротким замыканиям, окислению клемм и выходу оборудования из строя.

Условия эксплуатации	Рекомендуемый IP	Примеры локаций
Сухие отапливаемые помещения	IP20-IP40	Офисы, жилые комнаты
Помещения с конденсатом/брызгами	IP44-IP54	Кухни, подвалы, гаражи
Уличное размещение под навесом	IP55	Козырьки зданий, открытые веранды
Зоны с прямым дождем/снегом	IP65	Фасады, опоры освещения
Затопляемые участки/химпроизводства	IP67-IP68	Цеха, автомойки, подземные тоннели

Критерии выбора

Обязательные проверки:

Наличие капиллярного подсоса влаги по кабельным вводам при перепадах температур
Риск погружения в воду (ливневые лужи, протечки труб)
Концентрация проводящей пыли (угольная, металлическая стружка)

Для динамических нагрузок (вибрации, удары) выбирайте коробки с усиленными уплотнениями и компенсаторами кабеля. В пищевой промышленности или медучреждениях предпочтительны корпуса из нержавеющей стали с IP69 (защита от паровой струи).

Установка на стыке разных строительных материалов

Монтаж соединительной коробки в зоне стыковки разнородных материалов (например, кирпич-бетон, дерево-металл, гипсокартон-пеноблок) требует особого внимания из-за различий в физических свойствах поверхностей. Критичными факторами становятся неоднородная усадка, вибрационная нагрузка и разница коэффициентов теплового расширения, что может привести к деформации креплений или нарушению герметичности узла.

Обязательно применяются компенсационные методы: установка демпфирующих прокладок из резины или вспененного полиэтилена между коробкой и поверхностями, использование эластичных герметиков для зазоров, а также крепление через плавающие кронштейны, допускающие микроперемещения. При сверлении отверстий под дюбели в хрупких материалах (газобетон, керамика) исключают ударные нагрузки.

Ключевые требования к монтажу

Герметизация стыков: Обработка периметра коробки силиконовым или тиоколовым герметиком, устойчивым к УФ-излучению и перепадам температур.
Универсальное крепление: Комбинирование дюбелей (для плотных материалов) и химических анкеров (для пористых оснований) с распределительными пластинами.
Термоизоляция проводки: Прокладка кабелей в гофротрубах с запасом длины 10-15 см для компенсации линейных расширений.
Защита от коррозии: При контакте с деревом или металлом корпус коробки должен иметь антикоррозионное покрытие.

Тип материалов	Риски	Меры защиты
Кирпич + Железобетон	Трещины из-за разной усадки	Динамические крепления, армирующая сетка на стык
Дерево + Металл	Коррозия, раскручивание крепежа	Электроизолирующие прокладки, нержавеющий крепёж
Гипсокартон + Пеноблок	Вырыв креплений при вибрации	Сквозное крепление в несущую стену, распорные дюбели-бабочки

Использование в помещениях с повышенной влажностью

В помещениях с высокой влажностью (санузлы, бани, бассейны, подвалы) к герметичности коробок предъявляются особые требования. Проникновение влаги внутрь электроарматуры вызывает окисление контактов, короткие замыкания и создает угрозу поражения током. Необходимо исключить конденсатообразование и прямое попадание брызг.

Стандартные пластиковые корпуса непригодны для таких условий эксплуатации. Требуются изделия с классом защиты IP65 и выше, где первая цифра "6" гарантирует полную пыленепроницаемость, а вторая "5" – защиту от водяных струй со всех направлений. Обязательны уплотнительные кольца на вводах и крышке.

Ключевые требования и решения

Материал корпуса: Термостойкий поликарбонат или АБС-пластик с УФ-стабилизацией. Для агрессивных сред – нержавеющая сталь AISI 304/316.
Уплотнения: Двухконтурные силиконовые прокладки, устойчивые к грибку и перепадам температур (-40°C...+125°C).
Крепеж: Саморезы с антикоррозийным покрытием (оцинкованные или нержавеющие), запрет на алюминиевый крепеж.

Класс защиты IP	Стойкость к воздействию	Рекомендуемые зоны монтажа
IP54	Брызги воды под любым углом	Ванные комнаты на расстоянии 60 см от источников воды
IP65/IP66	Струи воды высокого давления	Душевые кабины, пространства под раковинами, автомойки
IP67/IP68	Временное/длительное погружение в воду	Бассейны, фонтаны, погреба с риском затопления

Важно: Ввод кабеля осуществляется только через гермовводы (сальники) с поджатием резиновых уплотнителей. Незаполненные отверстия закрываются заглушками из комплекта. При вертикальном монтаже кабельные вводы располагают строго снизу для предотвращения стекания конденсата по жилам.

Типовые схемы разводки для квартирного щитка

Основной задачей проектирования квартирного щитка является рациональное распределение нагрузок и обеспечение безопасности. Типовые схемы предусматривают группировку потребителей по назначению и мощности с обязательным разделением цепей освещения и розеточных групп.

Количество групп определяется площадью квартиры и мощностью оборудования. Каждая группа защищается собственным автоматическим выключателем (АВ) и, при необходимости, устройством защитного отключения (УЗО) или дифференциальным автоматом (АВДТ). Обязательно выделяются отдельные линии для мощных потребителей: электроплиты, стиральной машины, кондиционеров.

Распространенные схемы группировки

Ниже представлены наиболее распространенные варианты организации групп:

Освещение: Разделение по комнатам или объединение в 1-2 группы на всю квартиру. Защита АВ 10А.
Розеточные группы: Отдельная линия на каждую комнату или функциональную зону. Защита АВ 16А.
Кухня: Выделенные линии для розеток рабочей зоны (АВ 16А) и мощной техники (АВ 20А/25А).
Санузел: Обязательно с УЗО 10мА/30мА из-за повышенной влажности (стиральная машина, розетки).
Силовые потребители: Индивидуальные линии для электроплиты (АВ 32А/40А), бойлера, кондиционеров (АВ 16А/20А).

Обязательные элементы защиты в щитке:

Вводной автомат – отключает всю квартиру при перегрузке или КЗ.
Счетчик электроэнергии – учет потребления.
Реле напряжения – защита от скачков в сети.
УЗО/АВДТ на влажные помещения и розеточные группы – защита от токов утечки.

Сравнение вариантов защиты:

Помещение/Группа	Без УЗО	С УЗО 30мА	С УЗО 10мА
Розетки жилых комнат	Допустимо	Рекомендуется	Избыточно
Санузел, кухня (розетки)	Запрещено	Обязательно	Желательно
Освещение	Допустимо	Редко	Не требуется

Сечение кабелей выбирается исходя из тока группы: 1.5 мм² для освещения, 2.5 мм² для розеток, 4-6 мм² для силовых линий. Все соединения в щитке выполняются на клеммах с обязательной маркировкой групп.

Контрольная проверка соединений перед финальной сборкой

После завершения расключения проводов внутри коробки необходимо выполнить тщательную проверку всех соединений. Эта процедура исключает риск короткого замыкания, некорректной работы оборудования или нарушения контакта после герметизации корпуса.

Основной акцент делается на визуальном осмотре и инструментальной диагностике. Каждая линия тестируется на целостность цепи и отсутствие паразитных контактов между соседними проводниками.

Ключевые этапы проверки

Обязательные действия включают:

Визуальный контроль:
Проверка отсутствия оголённых участков жил за пределами клемм, соответствия цветовой маркировки, надёжности фиксации винтовых зажимов
Тестирование мультиметром:
- Прозвонка на обрыв (режим сопротивления)
- Замер сопротивления изоляции между контактами (режим мегаомметра)
- Проверка отсутствия напряжения на отключённых линиях
Механическая стабильность:
Лёгкое подёргивание проводов для выявления ненадёжной фиксации в клеммниках

Результаты проверки рекомендуется фиксировать в таблице:

Тип проверки	Параметры	Норма
Сопротивление цепи	Прямая прозвонка	0.1–0.5 Ом
Изоляция	Межфазное/фаз-земля	>1 МОм
Механика	Усилие на провод	Недопустим сдвиг

Только после подтверждения соответствия всех параметров нормам разрешается установка крышки и пломбирование коробки. Игнорирование этого этапа – основная причина последующего демонтажа для ремонта.

Доступ для обслуживания: требования к размещению коробки

Коробка должна располагаться в местах, обеспечивающих беспрепятственное обслуживание и визуальный контроль. Это требование исключает скрытый монтаж за облицовочными материалами, глухими панелями или в труднодоступных нишах без технологических лючков. Необходимо предусмотреть свободное пространство перед лицевой частью коробки для манипуляций инструментами и проведения ревизии соединений.

Высота установки регламентируется нормативами: в жилых и общественных зданиях коробки размещают на уровне 1,5–1,7 м от пола, в производственных помещениях – не ниже 1 м. Обязательно соблюдение расстояний от проёмов, углов и инженерных коммуникаций для предотвращения механических повреждений при эксплуатации. В стеснённых условиях используются модели с откидными крышками или съёмными лицевыми панелями.

Ключевые правила организации доступа

Зона раскрытия: Минимум 70 см свободного пространства перед коробкой для работы монтажника.
Идентификация: Чёткая маркировка на крышке с указанием назначения цепи.
Защита от несанкционированного доступа: Установка пломбируемых коробок или применение замковых механизмов в детских/общественных учреждениях.

Тип помещения	Минимальное расстояние до препятствий	Допустимые способы монтажа
Жилые комнаты	15 см от потолка, 50 см от углов	Открытый, в предустановленных нишах
Технические помещения	10 см от трубопроводов, 30 см от электрощитов	Открытый, на конструкциях с использованием хомутов
Влажные зоны	60 см от источников воды	Герметичные корпуса со степенью защиты IP54+

При групповой установке коробок в ряд между их краями выдерживается интервал не менее 2 см для компенсации теплового расширения и удобства обслуживания. В местах возможного воздействия вибрации (возле станков, вентиляторов) применяются антивибрационные крепления.

Список источников

При подготовке материалов о монтаже и применении соединительных коробок были изучены нормативные документы, технические руководства и профильные издания. Эти источники обеспечивают достоверность информации о требованиях безопасности, стандартах установки и функциональных особенностях изделий.

Ключевыми данными послужили актуальные редакции государственных стандартов, инструкции ведущих производителей электротехнического оборудования и практические пособия по электромонтажным работам. В список включены только официальные и отраслево-признанные ресурсы.

Нормативные и технические материалы

ГОСТ Р 50827-2019 «Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения»
ПУЭ 7 издание (Правила Устройства Электроустановок), разделы 1.1, 2.1, 3.4
Технические каталоги и монтажные руководства производителей ABB, Legrand, Schneider Electric (актуальные версии)
СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»

Специализированная литература

Сибикин Ю.Д. «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий» (разделы о коммутационных устройствах)
Журналы «Электротехнический рынок», «Новости Электротехники»: аналитические обзоры корпусной арматуры
Курсы повышения квалификации НИИ «Проектэлектромонтаж»: методические материалы по электромонтажным работам
