Установка круиз-контроля на Ford Focus 2 - пошаговая инструкция

Статья обновлена: 18.08.2025

Штатная комплектация многих версий Ford Focus II не включает систему круиз-контроля, однако владельцы часто рассматривают возможность её самостоятельной установки. Эта процедура требует технической подготовки и понимания электрооборудования автомобиля, но при грамотном подходе позволяет добавить полезную функцию для комфортных поездок на трассе.

В статье подробно рассмотрены ключевые этапы монтажа: от подбора совместимых компонентов и установки подрулевого переключателя до аппаратной адаптации и программирования блока управления двигателем. Отдельное внимание уделено типичным ошибкам и рекомендациям по безопасной интеграции системы.

Подбор совместимых модулей рулевого переключателя

Корректная работа круиз-контроля на Ford Focus 2 напрямую зависит от совместимости модуля рулевого переключателя с установленной версией блока управления двигателем (ECU) и общей конфигурацией электропроводки автомобиля. Неверно подобранный переключатель не будет распознан системой или приведет к некорректной работе функций.

Основным критерием выбора является тип разъема на жгуте проводов рулевой колонки и версия программного обеспечения блока управления. Для ранних моделей Focus 2 (до рестайлинга ~2008 г.) характерен разъем на 8 контактов (8-pin), в то время как более поздние модели (после рестайлинга) обычно используют разъем на 12 контактов (12-pin).

Источники информации для подбора

VIN-код автомобиля: Наиболее точный способ. По VIN можно определить точную комплектацию и заводские коды установленных компонентов через официальные каталоги дилера (Ford ETIS) или специализированные онлайн-сервисы.
Каталоги запчастей: Используйте проверенные онлайн-каталоги (например, Catcar, FordCat), где совместимость проверяется по модели, году выпуска и модификации двигателя. Вводите VIN для максимальной точности.
Визуальная проверка: Снимите пластиковые кожухи рулевой колонки и осмотрите разъем существующего переключателя (даже если на нем нет кнопок круиз-контроля). Подсчитайте количество контактов (8 или 12) – это первичный критерий.
Существующий блок управления (ECU): Версия прошивки блока управления двигателем должна поддерживать функцию круиз-контроля. Иногда требуется обновление ПО ECU.

Критичные аспекты совместимости и возможные проблемы

Тип разъема (8-pin vs 12-pin): Установка переключателя с неподходящим физическим разъемом сделает подключение невозможным без опасной переделки проводки.
Поддержка блока управления: Даже при физически подходящем разъеме, ECU может не иметь необходимой версии ПО для активации круиз-контроля. Требуется диагностика и возможное перепрошивание.
Наличие датчика педали тормоза (Brake Pedal Position Sensor - BPS): Круиз-контроль требует корректной работы этого датчика для отключения при торможении. Его наличие и тип также зависят от комплектации.
Ошибки системы: Несовместимый модуль вызовет ошибки в сети CAN (например, U-коды) или конкретно в модуле рулевого переключателя, которые будут видны при диагностике. Функции круиз-контроля будут недоступны или нестабильны.

Тип Переключателя	Характеристики	Риски при несовместимости
Оригинальный (Ford)	Точное соответствие разъему и ПО ECU для конкретного VIN. Маркировка (например, 8M5T-9E740-BA, 1S7T-9E740-AD).	Минимальные (при правильном подборе по VIN). Требует активации/программирования.
Совместимый аналог	Производится сторонними фирмами (Hella, VDO и др.) для конкретных разъемов и годов выпуска. Часто требует проверки по каталогу.	Возможны проблемы с долговременной надежностью или тонкостями работы кнопок. Требует тщательной сверки параметров.
Неподходящий	Не соответствует ни разъему, ни требованиям ПО автомобиля (например, переключатель от Focus 3, Mondeo или неправильного года).	Высокие. Отказ работы, ошибки CAN, невозможность программирования, риск повреждения проводки.

Рекомендация: Настоятельно рекомендуется приобретать модуль переключателя, строго соответствующий VIN-коду вашего автомобиля. После установки обязательна активация функции круиз-контроля и программирование модуля переключателя с помощью диагностического сканера (например, Ford IDS, Forscan с адаптером ELM327, поддерживающим MS-CAN) для его регистрации в сети CAN автомобиля. Без этого шага система не будет видеть кнопки переключателя.

Перед покупкой и установкой обязательно проведите диагностику текущей конфигурации авто (наличие поддержки в ECU, тип разъема, состояние BPS) с помощью сканера. Это сэкономит время и средства на приобретение заведомо несовместимого компонента.

Проверка существующей версии программного обеспечения ЭБУ

Определение текущей версии ПО в электронном блоке управления двигателем – критически важный этап установки круиз-контроля. Несовместимые прошивки могут полностью блокировать активацию функции или вызывать некорректную работу систем автомобиля.

Процедура выполняется через диагностический разъем OBD-II с использованием специализированного оборудования. Для Ford Focus 2 поколения применяются сканеры с поддержкой протоколов Ford: оригинальный IDS/VCM, ELM327 с Forscan, UCDS или аналогичные решения.

Алгоритм проверки

Подключите диагностический сканер к 16-контактному разъему OBD-II (расположен под рулевой колонкой)
Включите зажигание без запуска двигателя
Запустите ПО сканера и выполните сканирование ЭБУ двигателя
В разделе PCM (Powertrain Control Module) найдите параметры:
- Calibration level (уровень калибровки)
- Software part number (идентификатор ПО)
- Strategy code (код стратегии)

Параметр	Пример значения	Значение
Part Number	8M51-12A650-BB	Уникальный код версии прошивки
Calibration	8M51A650BB	Ревизия программного пакета
Strategy	AQHJB2	Код алгоритмической базы

Важно: Сверьте полученные данные с таблицами совместимости для вашего года выпуска авто. Модели до 2008 года с ПО уровня AQHJ и ниже требуют обязательного обновления ЭБУ. Для машин 2009-2011 гг. проверяйте поддержку функции в Central Configuration через раздел сервисного программирования.

При обнаружении неподдерживающей версии ПО потребуется перепрошивка ЭБУ. Самостоятельное обновление не рекомендуется – ошибки при перезаписи могут вывести блок из строя. Обратитесь к специалистам с лицензионным оборудованием, имеющим доступ к официальным базам Ford.

Отключение аккумулятора для безопасного монтажа

Работы по установке круиз-контроля на Ford Focus 2 требуют обязательного отключения аккумуляторной батареи. Это исключает риск короткого замыкания проводки при подключении компонентов системы и предотвращает срабатывание подушек безопасности во время вмешательства в электронные цепи автомобиля.

Перед началом демонтажа подготовьте необходимый инструмент: ключ на 10 мм (чаще всего) для клемм, перчатки и защитные очки. Убедитесь, что зажигание автомобиля полностью выключено, ключ извлечен из замка, а все потребители энергии (фары, магнитола, климат-контроль) деактивированы.

Порядок безопасного отключения

Определите полярность: Найдите минусовую клемму АКБ (обычно обозначена знаком "–" и подключена к кузову/массе автомобиля черным или синим проводом). Плюсовая клемма ("+") чаще закрыта красным пластиковым кожухом.
Снимите минусовую клемму: Ослабьте гайку крепления минусовой клеммы ключом на 10 мм. Аккуратно снимите клемму с токовывода АКБ и надежно отведите провод в сторону от аккумулятора, исключив случайный контакт.
Снимите плюсовую клемму: Только после отсоединения "минуса" ослабьте гайку крепления плюсовой клеммы. Снимите клемму и также отведите провод, избегая соприкосновения с металлическими частями кузова.
Изолируйте клеммы (опционально, но рекомендовано): Оберните снятые клеммы чистой ветошью или наденьте на них пластиковые колпачки/чехлы для дополнительной изоляции.

Важные предупреждения:

Никогда не начинайте с "+" клеммы! Снятие "плюса" первым создает высокий риск короткого замыкания при касании ключом или клеммой кузова.
Не допускайте контакта металлического инструмента одновременно с обеими клеммами АКБ или "+" клеммой и кузовом.
После обратного подключения (сначала "+", потом "–") может потребоваться инициализация электронных систем автомобиля (окон, стеклоподъемников, адаптация дроссельной заслонки).

Снятие пластиковой защиты подрулевого пространства

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения случайного замыкания проводки. Подготовьте набор фигурных отверток (Torx T20/T25) и пластиковый монтажный инструмент для демонтажа клипс без повреждения обшивки.

Сядьте на водительское сиденье, опустите рулевую колонку в нижнее положение. Переведите руль в крайнее левое положение для доступа к левым креплениям защиты, затем в правое – для правых. Убедитесь, что ключ зажигания извлечен из замка.

Последовательность демонтажа

Нижняя панель:
- Выкрутите 2 винта Torx T20 под рулевой колонкой
- Отожмите пластиковой лопаткой 4 защелки по периметру панели
- Потяните панель на себя вниз, отсоединив разъем подсветки педалей (при наличии)
Верхний кожух:
- Снимите декоративные заглушки по бокам руля
- Выкрутите 2 винта Torx T25 за заглушками
- Отсоедините 3 фиксаторы-«грибки» верхней части надавливанием на центральные штыри
- Потяните кожух вверх и на себя, освобождая направляющие

Критические нюансы:

Элемент	Тип крепежа	Особенности демонтажа
Боковые заглушки	Пластиковые клипсы	Поддевать только плоским инструментом со стороны узкого края
Фиксаторы-«грибки»	Разборные клипсы	Нажимать строго по центру до щелчка, не вытягивать за края
Разъем подсветки	Клеммный соединитель	Фиксатор отжимается пальцем вверх

Храните снятые винты отдельно от других крепежей – их перепутывание приведет к повреждению резьбы при сборке. Укладывайте защитные панели лицевой поверхностью вверх во избежание царапин.

Аккуратный демонтаж подушки водительской подушки безопасности

Обязательно отключите минусовую клемму аккумулятора и выждите 15–20 минут для полного разряда конденсаторов системы SRS. Убедитесь, что ключ зажигания извлечён, а двери закрыты во избежание случайной подачи напряжения. Работайте только при выключенном зажигании.

Подготовьте фигурную (TORX T30) и крестовую отвёртки, защитные перчатки и очки. Снимите пластиковые заглушки на боковинах рулевого колеса, аккуратно поддев их плоской отвёрткой. Убедитесь, что руки сухие, а инструменты не проводят ток.

Отсоединение разъёмов:
- Найдите жёлтый разъём подушки с фиксатором на боковой части руля.
- Поднимите пластиковую защёлку фиксатора вверх отвёрткой.
- Аккуратно отсоедините разъём, удерживая его за корпус (не дёргайте за провода).
Выкручивание крепежа:
- Найдите два симметричных болта TORX T30 по бокам подушки.
- Медленно выкрутите их против часовой стрелки, придерживая подушку свободной рукой.
- Сложите болты в магнитную ёмкость – потеря исключена.

Извлечение модуля: Возьмите подушку обеими руками за рёбра жёсткости. Плавно потяните на себя, контролируя усилие. Отложите её лицевой поверхностью вверх в безопасное место вдали от нагрева и влаги. Не допускайте ударов или падений модуля.

Ошибка	Последствие	Профилактика
Резкое выдёргивание разъёма	Обрыв проводов, ошибка SRS	Фиксатор отжимать до щелчка
Наклон подушки при извлечении	Зацеп направляющих, деформация	Двигать строго перпендикулярно рулю

Фиксация рулевого колеса в прямом положении перед снятием

Перед началом демонтажа рулевого колеса критически важно зафиксировать его в строго прямом положении. Это предотвратит сдвиг спирального контакта (часы/подрулевой шлейф) относительно вала при снятии, что может привести к обрыву проводки или нарушению калибровки датчиков угла поворота. Невыполнение данного этапа гарантированно вызовет ошибки в работе подушек безопасности, круиз-контроля и других систем, связанных с рулевой колонкой.

Убедитесь, что передние колеса автомобиля стоят прямо параллельно продольной оси кузова. Поверните руль до упора влево, затем вправо, мысленно отмечая середину хода – это и будет нейтральное положение. Осторожно верните руль в центральную точку, добиваясь идеальной симметрии спиц относительно приборной панели. Любое отклонение даже на несколько градутов недопустимо.

Порядок действий для надежной фиксации

Заглушите двигатель и включите первую передачу (для МКПП) или режим "Park" (для АКПП).
Затяните стояночный тормоз до упора.
Посадите помощника на водительское сиденье, дав четкую инструкцию: "Держи руль двумя руками в отмеченном положении, не допуская малейшего поворота".
Если работаете в одиночку – используйте стяжные ремни, закрепив руль через каркас сиденья. Важно: ремень должен лишь удерживать положение, а не деформировать обод!

Ошибка	Последствие
Смещение руля при снятии	Разрушение плоского кабеля подрулевого модуля, сбой калибровки датчиков
Несимметричная установка	Активация ошибки SRS (подушки безопасности), отказ круиз-контроля
Проворачивание вала	Невозможность центровки при сборке, необходимость посещения СТО

Проверьте фиксацию перед откручиванием гайки крепления: попробуйте сдвинуть руль влево-вправо – движение должно полностью отсутствовать. Только убедившись в неподвижности узла, приступайте к демонтажу. После установки нового руля с кнопками круиз-контроля потребуется программная адаптация модуля рулевого управления через диагностический сканер.

Извлечение штатного переключателя указателей поворотов

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте тонкую пластиковую карту или специализированный автомобильный демонтажный инструмент, чтобы избежать повреждения пластиковых элементов рулевой колонки.

Найдите технологические пазы по бокам нижней декоративной накладки рулевой колонки. Аккуратно вставьте инструмент в зазор между накладкой и кожухом колонки, последовательно освобождая фиксаторы по периметру.

Порядок демонтажа переключателя

Снимите нижнюю декоративную накладку рулевой колонки, осторожно потянув её на себя после отщёлкивания креплений.
Обеспечьте доступ к разъёму переключателя, отследив трассировку проводов. Нажмите на пластиковый фиксатор разъёма и отсоедините коннектор.
Обнаружьте крепёжные клипсы переключателя поворотов с обеих сторон корпуса. Используйте отвёртку с плоским жалом или пальцы для одновременного сжатия фиксаторов внутрь.
Плавно вытяните переключатель из посадочного гнезда вдоль оси рулевой колонки без перекоса. Контролируйте положение сопрягаемых элементов во избежание поломки направляющих.

Важно: не прилагайте чрезмерных усилий при снятии деталей. При сопротивлении повторно проверьте наличие неотсоединённых фиксаторов. Укладывайте снятые компоненты на мягкую поверхность для предотвращения царапин.

Рекомендация: перед установкой нового блока круиз-контроля очистите посадочное место переключателя от пыли салфеткой без ворса. Это обеспечит чёткую фиксацию и предотвратит люфт при эксплуатации.

Установка нового блока кнопок круиз-контроля

Замена штатной заглушки на функциональный блок кнопок требует аккуратности и соблюдения последовательности действий. Основные манипуляции производятся в зоне рулевой колонки с частичной разборкой облицовочных элементов.

Перед началом работ подготовьте новый совместимый блок кнопок круиз-контроля, набор торцевых ключей (включая TORX T20/T25), пластиковый монтажный инструмент и изоленту. Обязательно отключите минусовую клемму АКБ для исключения срабатывания подушек безопасности.

Пошаговый процесс монтажа

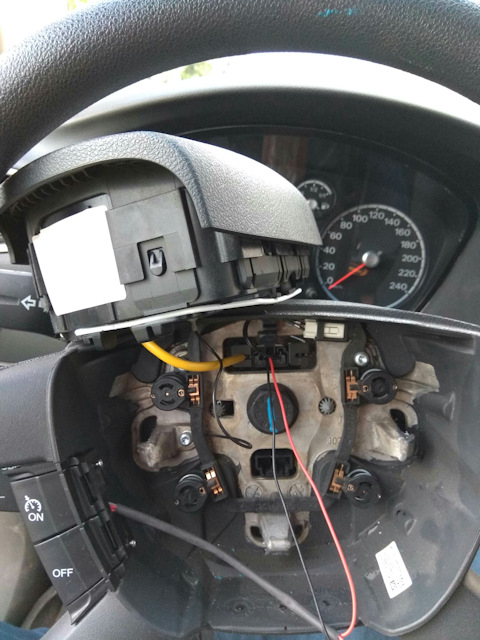

Снятие подушки безопасности:
- Открутите два болта TORX на задней поверхности руля
- Аккуратно приподнимите airbag, отсоедините желтый разъем пиропатрона и проводку клаксона
Демонтаж рулевых накладок:
- Снимите верхнюю и нижнюю пластиковые крышки руля
- Отщелкните фиксаторы боковых мультифункциональных панелей

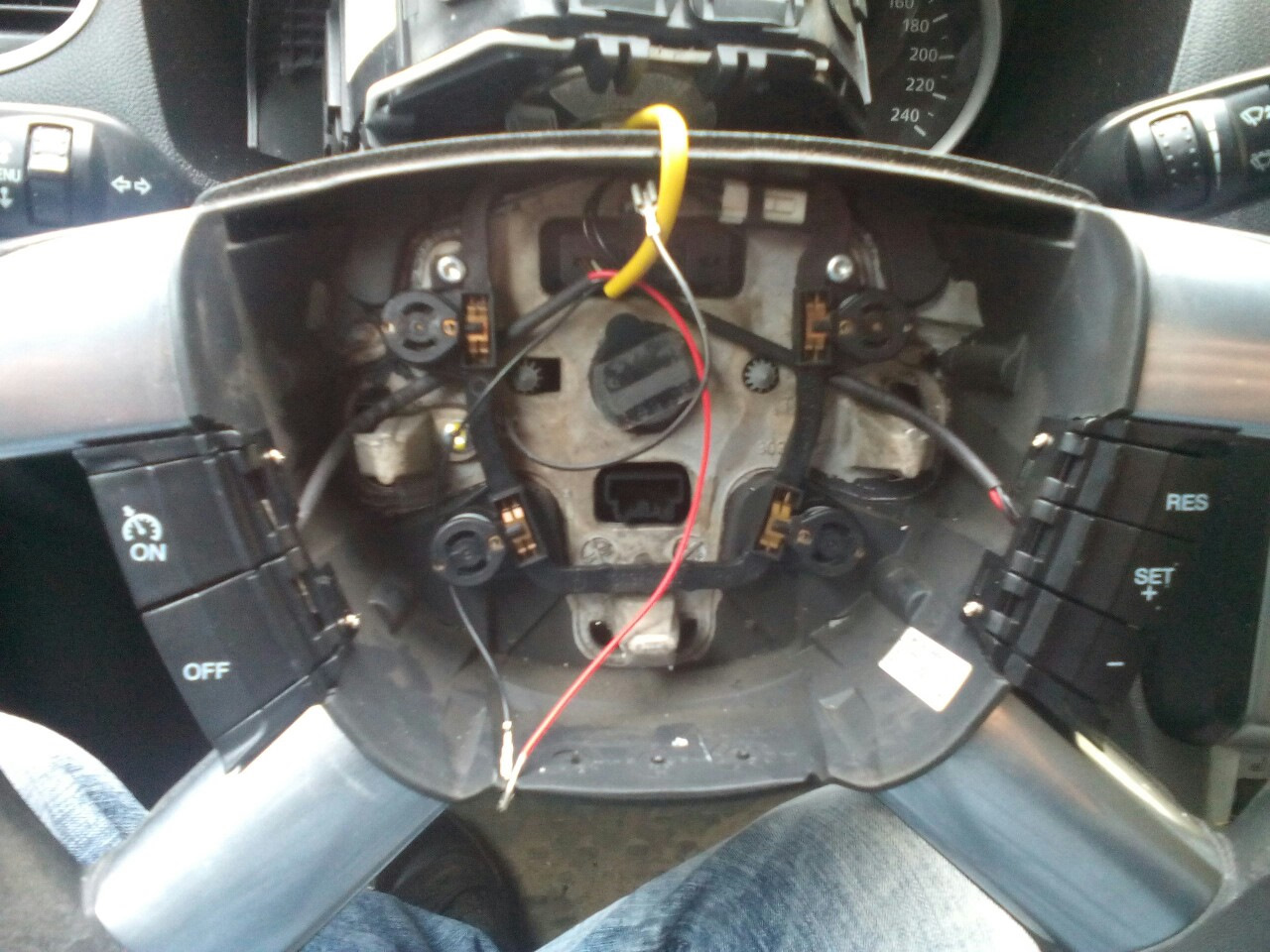

Установка блока кнопок:
- Извлеките заводскую заглушку слева от рулевой колонки
- Зафиксируйте новый блок в посадочном месте до характерного щелчка

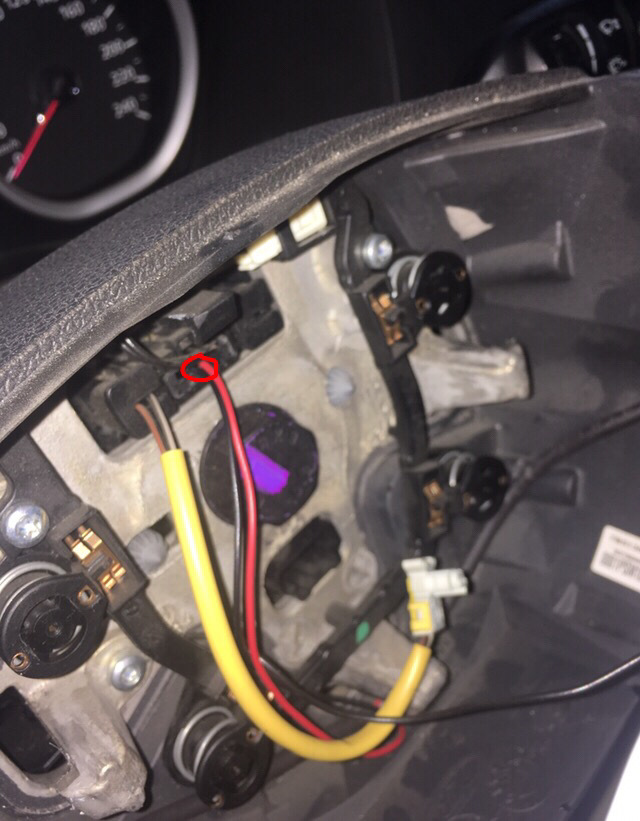

Подключение проводки:
- Соедините разъем кнопок с проводкой автомобиля через адаптер
- Проложите кабель вдоль рулевой колонки, избегая контакта с движущимися частями

Критические рекомендации:

Проверьте совместимость блока с вашей модификацией ФФ2 (различия для рестайлинга и pre-facelift)
При подключении разъема кнопок обязательно используйте переходник с шунтирующим резистором для обхода ошибки подушки безопасности
Перед активацией системы через диагностический сканер (ELM327 с Forscan) проверьте целостность контактов

Типовая ошибка	Решение
Не работают кнопки после установки	Проверка качества соединения в разъёме рулевого шлейфа
Горит ошибка airbag	Повторная калибровка модуля подушек через диагностику

Подключение контактов разъёма кнопок управления

Подготовьте 6-контактный разъём для кнопок круиз-контроля, предварительно сняв заглушку с рулевой колонки. Каждый провод должен соответствовать схеме подключения для вашей модификации Ford Focus 2 – ошибка приведёт к некорректной работе системы или повреждению электроники.

Обязательно отсоедините минусовую клемму аккумулятора перед началом работ. Используйте специальные автомобильные клеммы типа "папа" для обжима проводов – обычная скрутка недопустима из-за вибраций. Все соединения изолируйте термоусадкой.

Распиновка разъёма управления

Контакт №	Назначение	Цвет провода
1	Питание +12V (ACC)	Красный/белый
2	Сигнал "Set/Accel"	Синий/жёлтый
3	Сигнал "On/Off"	Зелёный/чёрный
4	Сигнал "Resume"	Фиолетовый
5	Сигнал "Coast"	Серый/оранжевый
6	Земля (GND)	Чёрный

Ключевые этапы подключения:

Проложите жгут проводов от рулевой колонки к блоку управления ECU через технологическое отверстие
Соедините контакт №1 с цепью зажигания через предохранитель 5А
Контакты 2-5 подключите к разъёму Х1 блока управления согласно схеме вашего года выпуска
Контакт №6 закрепите на кузовной болт в районе рулевой рейки

Проверьте мультиметром:

Отсутствие короткого замыкания между контактами
Наличие +12V на 1-м контакте при включённом зажигании
Нулевое сопротивление на 6-м контакте относительно массы кузова

Прокладка проводки по штатным кабель-каналам рулевой колонки

После демонтажа кожухов рулевой колонки тщательно изучите расположение штатных жгутов: на моделях Ford Focus 2 производитель предусмотрел специальные технологические пазы и полости, позволяющие аккуратно интегрировать новые провода без нарушения эргономики.

Используйте заводские крепежные точки и существующие фиксаторы для монтажа проводки круиз-контроля: проложите кабели строго параллельно штатным жгутам, избегая перегибов и натяжения, особое внимание уделите зоне поворота руля – здесь необходим запас длины 3-5 см для свободного хода механизма.

Ключевые этапы и требования

Маркировка проводов: предварительно промаркируйте все кабели согласно схеме подключения круиз-контроля
Защита изоляции: оберните новые провода в гофру или термоусадку на участках контакта с металлическими элементами
Трассировка:
- Проденьте кабели через свободные каналы основного жгута
- Фиксируйте стяжками каждые 15 см с шагом не более 10 см в зонах подвижных соединений

Контрольная точка	Требование
Пересечение с педальным узлом	Дистанция от тяг акселератора ≥ 4 см
Проход через монтажный блок	Обязательная установка пластиковой втулки
Фиксация у разъёма руля	Использование штатных клипс-фиксаторов

Важно: перед сборкой колонки проверьте отсутствие помех при полном повороте руля в обе стороны – посторонние звуки (треск, скрип) свидетельствуют о неправильной укладке проводов.

Соединение проводов с контактами диагностической колодки

Перед началом работ снимите защитную крышку диагностического разъема OBD-II (расположен под рулевой колонкой слева). Определите требуемые контакты согласно схеме подключения вашего комплекта круиз-контроля – обычно задействуются контакты №1 (зажигание +12V), №2 (CAN-H), №10 (CAN-L) и №13 (масса). Тщательно зачистите изоляцию подготовленных проводов на 5-7 мм.

Используйте специальные автомобильные клеммы типа "папа" с фиксатором (входят в комплект) для соединения. Последовательно вставьте оголенные концы проводов в клеммы, обожмите кримпером и пропаяйте контакты. Убедитесь в отсутствии перемыкания жил и надежной изоляции мест пайки термоусадкой.

Порядок подключения к колодке

Вставьте клеммы с проводами в соответствующие гнезда разъема OBD-II согласно схеме
Дважды проверьте соответствие контактов: ошибка выведет из строя блок управления
Зафиксируйте клеммы замком-фиксатором колодки до характерного щелчка
Проложите провода вдоль штатной проводки, избегая натяжения и контакта с движущими частями
Заизолируйте точки соединения с основной жгутой пластиковыми хомутами

Контакт OBD-II	Назначение	Цвет провода*
1	Питание +12V (зажигание)	Красный/желтый
2	CAN-H (шина данных)	Оранжевый/черный
10	CAN-L (шина данных)	Оранжевый/коричневый
13	Масса (GND)	Черный/синий

*Цвета могут отличаться в зависимости от производителя комплекта – всегда сверяйтесь с инструкцией

Коммутация цепи тормозного выключателя сигнала отмены

Подключение проводов к выключателю стоп-сигналов – критический этап, так как он обеспечивает прерывание круиз-контроля при нажатии педали тормоза. Работы проводятся в районе педального узла. Предварительно отключается минусовая клемма АКБ для исключения короткого замыкания.

Необходимо демонтировать нижнюю панель под рулевой колонкой для доступа к выключателю. Сам датчик крепится на кронштейне педали тормоза и имеет четырёхконтактный разъём (два контакта для стоп-сигналов, два – для круиз-контроля). Цепь отмены активируется при размыкании контактов при нажатии тормоза.

Этапы подключения

Определите контакты круиз-контроля на разъёме выключателя с помощью мультиметра (в режиме прозвонки). При отпущенной педали тормоза цепь должна быть замкнута.
Аккуратно врежьте провода от блока круиз-контроля в идентифицированные контакты (обычно бело-коричневый и зелёный провода на Ford Focus 2).
Надёжно заизолируйте соединения термоусадкой, проложите проводку вдоль штатных жгутов, избегая участков возле движущихся элементов педалей.
Проверьте корректность работы: при нажатии тормоза во время активированного круиз-контроля система должна мгновенно деактивироваться.

Подключение к шине данных CAN через разъём OBD-II

Для интеграции круиз-контроля с электронными блоками управления (ЭБУ) автомобиля необходимо подключиться к мультиплексной шине CAN. Разъём OBD-II, расположенный в салоне под рулевой колонкой или в районе центрального тоннеля, предоставляет прямой доступ к шинам CAN High (CAN-H) и CAN Low (CAN-L). Точное расположение контактов зависит от года выпуска и комплектации Форд Фокус 2.

Используйте качественный диагностический адаптер ELM327 с поддержкой протокола HS-CAN (скорость 500 кбит/с). Подключите адаптер к разъёму OBD-II, убедившись в надёжной фиксации коннектора. Активируйте зажигание автомобиля (без запуска двигателя) для подачи питания на шину и инициализации связи между ЭБУ.

Последовательность действий при подключении

Идентификация контактов в разъёме OBD-II:
- CAN-H: контакт №6 (оранжево-коричневый провод)
- CAN-L: контакт №14 (оранжево-жёлтый провод)
- Питание +12V: контакт №16
- Земля: контакт №4/5
Проверка связи с помощью ПО (например, FORScan):

Параметр Нормальное значение

Напряжение CAN-H 2.5-3.5V

Напряжение CAN-L 1.5-2.5V

Сопротивление между CAN-H/CAN-L 60±5 Ом
Физическое подключение проводов от блока круиз-контроля к соответствующим пинам OBD-II через разъёмы-«папы» без нарушения изоляции штатной проводки.

Важно: При работе с разъёмом OBD-II отключите все потребители энергии в автомобиле. Используйте только экранированные провода сечением не менее 0.5 мм² для минимизации помех. После подключения зафиксируйте кабели пластиковыми хомутами вдали от подвижных элементов педального узла.

Подготовка диагностического оборудования (совместимый сканер)

Выбор совместимого диагностического сканера – критически важный этап для корректной активации круиз-контроля на Ford Focus 2. Неподходящее оборудование не сможет получить доступ к необходимым модулям автомобиля или выполнить требуемые процедуры программирования.

Убедитесь, что сканер поддерживает протоколы Ford (в первую очередь HS-CAN и MS-CAN) и обладает функционалом для работы с модулем рулевой колонки (SCCM) и блоком управления двигателем (PCM). Проверьте совместимость конкретной модели сканера с реестром Ford Focus II перед началом работ.

Требования к сканеру и процедуре подключения

Обязательные функции оборудования:

Глубокая диагностика модуля подрулевых переключателей (SCCM)
Программирование конфигурации (Configuration/Programming)
Изменение параметров ассистентов водителя (в блоке PCM)
Считывание и сброс кодов неисправностей (DTC)

Последовательность подключения:

Заглушите двигатель и выньте ключ из замка зажигания.
Найдите диагностический разъем OBD-II (расположен под панелью приборов со стороны водителя).
Надежно соедините сканер с разъемом автомобиля.
Включите зажигание (положение II, без запуска двигателя).
Запустите диагностическое ПО на устройстве/ноутбуке.
Дождитесь полной инициализации связи со всеми модулями Ford.

Перед внесением изменений обязательно выполните резервное копирование текущей конфигурации всех затрагиваемых блоков управления через функционал сканера. Это позволит восстановить исходные настройки в случае ошибки.

Активация круиз-контроля через ПО ELMConfig или FORScan

После физического монтажа кнопки круиз-контроля на рулевую колонку и проверки корректности подключения разъемов переходят к программной части. На этом этапе потребуется диагностический адаптер ELM327 (рекомендуется версия v1.5+) с поддержкой протокола HS-CAN, ноутбук с установленным ПО ELMConfig или FORScan, а также актуальные базы данных для конкретной модели Focus II.

Подключите адаптер к OBD-II разъему автомобиля (расположен под рулевой колонкой) и запустите диагностическую программу. Дождитесь полной синхронизации ПО с электронными блоками управления автомобиля – убедитесь, что софт распознал VIN и комплектацию. Перейдите в раздел конфигурации модулей (Configuration and Programming).

Процедура настройки в ПО

В зависимости от используемого софта последовательность может незначительно отличаться:

В ELMConfig: выберите модуль PCM (Powertrain Control Module) → вкладка Central Configuration → найдите параметр "Cruise Control".
В FORScan: откройте Service Procedures → IPC (Instrument Panel Cluster) → перейдите в Module Configuration → найдите строку "Cruise Control Switch" или аналогичную.

Измените значение параметра с "Disabled" на "Enabled" или "With cruise". Если система запрашивает дополнительную настройку:

Для моделей с механической КПП активируйте "Clutch Pedal Switch"
Для авто с АКПП включите "Brake Pedal Switch"
При наличии функции ограничителя скорости деактивируйте "Speed Limiter"

После внесения изменений выполните действия:

Нажмите "Write" или "Program" для сохранения конфигурации
Дождитесь подтверждения успешной записи (не прерывайте процесс!)
Полностью выключите зажигание на 2-3 минуты
Протестируйте систему: запустите двигатель, разгонитесь до 40 км/ч и нажмите SET+

Параметр	ELMConfig	FORScan
Основной модуль	PCM	IPC
Ключевая настройка	Cruise Control	Cruise Control Switch
Важность адаптера	Только ELM327 с микросхемой STN1120 или FDTI

Критические нюансы: при ошибке записи перезагрузите ПО и повторите попытку. Если система не активируется – проверьте предохранитель F67 (15А) в салонном блоке и качество подключения кнопки. На автомобилях до 2008 года может потребоваться дополнительная активация через модуль ABS.

Внесение изменений в конфигурацию блока управления двигателем (РСМ)

После установки кнопки круиз-контроля и проверки проводки требуется программная активация функции в блоке управления двигателем (PCM). Подключите диагностический сканер (рекомендуется Forscan с адаптером ELM327 HS/MS CAN) к разъему OBD-II автомобиля. Включите зажигание, но не запускайте двигатель. Установите связь сканера с PCM через соответствующий протокол.

Перейдите в раздел конфигурации модуля (Service Procedures → Configuration and Programming). Выберите блок PCM из списка доступных модулей. Найдите параметр, отвечающий за работу круиз-контроля – в большинстве случаев он обозначен как "Cruise Control" или "Speed Control". Убедитесь, что текущее значение установлено в "Disabled" или "Not Installed".

Пошаговая процедура перепрограммирования

Измените статус параметра "Cruise Control" на "Enabled" или "Installed"
Активируйте дополнительную опцию "Cruise Control Switch" (если присутствует в меню)
Для моделей с МКПП включите параметр "Clutch Pedal Sensor"
Проверьте корректность ввода данных перед подтверждением

Сохраните изменения через пункт "Write Configuration". Дождитесь полной перезагрузки блока управления (процесс занимает 15-90 секунд). Не отключайте сканер и не выключайте зажигание до получения подтверждения об успешном завершении операции. После перезагрузки PCM выполните сканирование на наличие ошибок через раздел DTC.

Ключевые параметры	Требуемое значение
Speed Control	Enabled
CCS Switch	Installed
Brake Pedal Sensor	Verified (автоматически)

При появлении ошибок типа U0100 или P0560 перепроверьте качество соединений проводки и повторите процедуру программирования. Обязательно протестируйте работу системы на дороге: разгонитесь до 40 км/ч, нажмите SET-, убедитесь в фиксации скорости и проверьте отключение при нажатии тормоза.

Категорически запрещается вносить изменения в другие параметры PCM без специальных знаний. Некорректные настройки могут вызвать нарушения в работе двигателя. При отсутствии опыта рекомендуется обратиться к специалистам по чип-тюнингу Ford. После успешной активации индикатор круиз-контроля на приборной панели должен загораться при нажатии кнопки ON.

Кодирование функций в блоке управления ABS для безопасности

После физической установки кнопки круиз-контроля на руле и подключения соответствующих проводов к блоку управления двигателем (ECU) и блоку рулевой колонки (SCCM), ключевым этапом становится программная активация функции в электронных блоках автомобиля. Наиболее критичным для корректной и безопасной работы круиз-контроля является внесение изменений в программное обеспечение блока управления ABS (Anti-lock Braking System). Именно этот блок отвечает за мониторинг скорости автомобиля и взаимодействие с системой торможения.

Блок ABS должен получить информацию о том, что функция круиз-контроля теперь присутствует и активирована. Без этой кодировки система не будет "видеть" новую кнопку, не сможет принимать команды водителя (SET, RES, CANCEL) и, что самое важное, не сможет корректно управлять поддержанием скорости и ее сбросом при торможении. Неправильная или отсутствующая кодировка ABS может привести к некорректному поведению системы, включая невозможность отключения круиз-контроля стандартным нажатием на педаль тормоза, что создает прямую угрозу безопасности.

Этапы кодирования блока ABS

Процесс кодирования требует использования специализированного диагностического оборудования, способного взаимодействовать с протоколами Ford:

Подключение диагностического сканера: Подключите сканер к диагностическому разъему OBD-II автомобиля (обычно расположен под рулем). Запустите программное обеспечение сканера.
Вход в блок управления ABS: Выберите в меню сканера модуль "ABS" (может называться "AB", "ABS Module" или подобно).
Изменение конфигурации (Central Configuration): Найдите раздел, отвечающий за центральную конфигурацию модуля (часто называется "Central Configuration", "Module Configuration", "Programmable Parameters").
Активация круиз-контроля: В списке параметров найдите опцию, связанную с круиз-контролем (Cruise Control). Обычно она имеет статус "Не установлено" (Not Installed, Disabled). Измените значение на "Установлено" (Installed, Enabled, Present).
Применение изменений: Подтвердите внесение изменений. Сканер перезапишет конфигурацию блока ABS.
Проверка ошибок: После перезаписи конфигурации выполните сканирование всех модулей на наличие ошибок (DTC). Убедитесь, что в блоке ABS и других связанных модулях (ECU, SCCM) нет кодов неисправностей, связанных с круиз-контролем или шиной CAN.
Тест-драйв: Обязательно проведите тестовую поездку в безопасных условиях для проверки работоспособности круиз-контроля на разных скоростях, проверки реакции на кнопки (SET, RES, +/- , CANCEL) и критически важной проверки моментального отключения системы при легком нажатии на педаль тормоза или сцепления.

Рекомендации по безопасности и выбору инструмента:

Обязательное резервное копирование: Перед внесением *любых* изменений в конфигурацию блока ABS (и любых других блоков) всегда сохраняйте текущую конфигурацию (делайте бэкап) с помощью диагностического ПО. Это позволит восстановить исходные настройки в случае ошибки.
Используйте специализированное ПО: Для работы с автомобилями Ford, особенно моделями Focus, C-Max, Kuga, Fiesta того же поколения, оптимальным выбором является ПО Forscan (www.forscan.org) с совместимым адаптером ELM327 (например, OBDLink EX или vLinker FS). Forscan имеет глубокий доступ к конфигурации модулей Ford и предоставляет необходимые функции для безопасного кодирования.
Избегайте дешевых адаптеров: Недорогие китайские адаптеры ELM327 часто имеют проблемы со стабильностью связи, особенно при записи данных в блоки. Сбой во время записи в блок ABS может привести к его "зависанию" или полному выходу из строя, требуя дорогостоящего ремонта или замены. Инвестируйте в качественный сканер или адаптер.
Стабильное напряжение: Подключите автомобиль к зарядному устройству во время процедуры кодирования. Падение напряжения в бортовой сети во время перепрошивки блока ABS может иметь катастрофические последствия.
Точность параметра: Внимательно проверяйте, какой именно параметр вы меняете в конфигурации ABS. Активируйте *только* Cruise Control. Избегайте изменения незнакомых параметров.
Если не уверены - не делайте: Кодирование блока ABS - ответственная процедура. Если у вас нет опыта, необходимого ПО и адаптера, или вы сомневаетесь в своих действиях, лучше доверить эту работу профессионалам с опытом установки круиз-контроля на Ford Focus 2.

Сравнение ПО для кодирования:

Программное обеспечение	Подходит для Focus 2	Требуемый Адаптер	Безопасность и Надежность	Стоимость
Forscan	Да (Оптимально)	ELM327 (Качественный: OBDLink EX, vLinker FS)	Высокая (при использовании правильного адаптера)	Бесплатно / Донат
UCDS	Да	Собственный адаптер UCDS	Высокая	Платное
ELMConfig	Ограниченно	ELM327 (Любой)	Низкая (риск зависания блока)	Бесплатно
Универсальные сканеры (Launch, Autel и др.)	Зависит от модели и ПО	Встроенный / Свой	Средняя (функционал может быть ограничен)	Платное

Адаптация параметров работы электронной педали газа

После установки круиз-контроля обязательна процедура адаптации электронной педали газа через диагностическое оборудование. Без этого система управления двигателем не сможет корректно интерпретировать сигналы от новой кнопки круиз-контроля и педали акселератора, что приведет к ошибкам или полному отказу функции.

Процедура выполняется при помощи сканера, совместимого с протоколами Ford (например, Forscan, UCDS, или дилерский IDS). Адаптация калибрует "нулевую точку" педали газа и синхронизирует её показания с блоком управления двигателем (PCM), обеспечивая плавное переключение между ручным управлением и режимом поддержания скорости.

Порядок выполнения адаптации

Подключите сканер к диагностическому разъему OBD-II и запустите ПО.
Выберите в меню блок управления PCM (Power Control Module).
Перейдите в раздел "Сервисные функции" → "Адаптация электронной педали".
Точно следуйте инструкциям на экране:
- Включите зажигание (без запуска двигателя).
- Полностью отпустите педаль газа.
- Нажмите педаль до упора и удерживайте 3 секунды.
- Плавно отпустите педаль.
Подтвердите успешное завершение процедуры в ПО сканера.

Критические рекомендации:

Напряжение АКБ должно быть стабильным (≥12.4V) – используйте зарядное устройство.
Педаль газа должна быть абсолютно чистой и свободной от механических помех.
При ошибках адаптации проверьте соединения разъемов педали и целостность проводки.

Типичные ошибки при сбое адаптации	Решение
P2135 (Несоответствие напряжений датчиков педали)	Проверка контактов разъема, замер сопротивления датчиков
P0121 (Некорректный сигнал педали "А")	Калибровка сканера, обновление ПО PCM
Ошибки связи с PCM	Диагностика CAN-шины, перезагрузка сканера

Важно: После адаптации выполните тестовую поездку – активируйте круиз-контроль на скорости от 40 км/ч. Если система не включается или самопроизвольно отключается, повторите процедуру или проведите углубленную диагностику.

Проверка сохранения корректных параметров безопасности

После активации круиз-контроля и программирования модуля ABS/ESP через диагностическое оборудование (например, FORScan с адаптером ELM327), критически важно убедиться в сохранении штатных функций безопасности автомобиля. Системы ABS, ESP и EBD должны реагировать на экстренное торможение и потерю сцепления без задержек, а датчики скорости колес обязаны передавать точные данные.

Проведите тест-драйв на безопасном участке дороги, имитируя различные сценарии: резкое нажатие на педаль тормоза при активном круиз-контроле (система должна мгновенно деактивироваться), движение по скользкому покрытию (ESP обязана корректировать траекторию), экстренное торможение с блокировкой колес (ABS должна предотвратить юз). При любых признаках некорректной работы (ошибки на панели приборов, запаздывание реакций) немедленно прекратите эксплуатацию.

Ключевые этапы диагностики

Проверьте следующие параметры через диагностический сканер:

Коды ошибок: Отсутствие новых ошибок в модулях ABS, PCM и IPC после установки.
Калибровка датчиков: Значения скорости всех колес должны синхронизироваться при прямолинейном движении.
Работоспособность стоп-сигналов: Нажатие тормоза обязано фиксироваться сканером в реальном времени и отключать круиз-контроль.

Параметр	Нормальное значение	Риск при нарушении
Скорость колес (ABS)	Расхождение ≤ 2-3 км/ч	Ложное срабатывание ESP
Датчик педали тормоза	Состояние "Pressed" при нажатии	Неотключение круиз-контроля
Ошибки CAN-шины	Отсутствуют (U-коды)	Потеря связи между модулями

Важно: Убедитесь, что адаптивная подвеска (при наличии) и система стабилизации не демонстрируют аномалий в работе. Любое нарушение штатного поведения – повод для перепрошивки модулей или проверки целостности проводки.

Сборка рулевой колонки в обратной последовательности

После установки кнопок круиз-контроля на рулевую колонку и подключения разъёма к новому блоку, приступайте к обратной сборке. Следите за правильной фиксацией всех пластиковых защёлок и отсутствием перекручивания проводов при укладке жгута. Убедитесь, что нижний кожух колонки плотно прилегает к кронштейнам без зазоров.

Проверьте корректность положения подрулевых переключателей перед окончательной сборкой – они должны свободно возвращаться в нейтральное положение после активации. Аккуратно заведите жгут проводов внутрь колонки, избегая контакта с подвижными элементами рулевого вала.

Порядок сборки компонентов

Установите верхний кожух рулевой колонки, совместив фиксирующие выступы с пазами на нижней части
Защёлкните три крепёжных клипсы по периметру кожуха до характерного щелчка
Верните на место декоративную заглушку замка зажигания, надавив до фиксации
Закрепите рулевую колонку в штатное положение, затянув 4 болта крепления с моментом 25 Н∙м
Наденьте и зафиксируйте пластиковую защитную панель под рулём

Контрольные точки после сборки:

Отсутствие посторонних скрипов при повороте руля в крайних положениях
Плавная работа подрулевых переключателей без заеданий
Равномерный зазор между всеми элементами кожуха колонки

Компонент	Тип крепежа	Особенности установки
Верхний кожух	Пластиковые фиксаторы (3 шт)	Защёлкивать от центра к краям
Кронштейн колонки	Болты M10 (4 шт)	Затяжка крест-накрест
Панель подрулевых переключателей	Самозажимные клипсы	Проверить совмещение со штифтами

Установка подушки безопасности с контролем защёлкивания

Монтаж подушки безопасности требует строгого соблюдения регламента из-за высокого риска травм при некорректной установке. Контроль защёлкивания обеспечивает надёжную фиксацию модуля в кронштейне рулевой колонки или панели, предотвращая самопроизвольное отсоединение во время эксплуатации.

Перед началом работ обязательно отключите аккумулятор и выждите 15 минут для разрядки системы SRS. Используйте только оригинальные комплектующие Ford, совместимые с вашей модификацией Focus 2 – несоответствие крепёжных элементов может привести к отказу механизма защёлкивания.

Этапы установки

Демонтаж декоративных накладок
Снимите пластиковые крышки рулевой колонки и панели приборов, используя неметаллический инструмент во избежание царапин.
Отсоединение штатной подушки
Аккуратно отключите жгут проводов SRS (жёлтый разъём), нажав на фиксатор. Открутите крепёжные болты Torx T30 с обеих сторон модуля.
Проверка кронштейна
Убедитесь в отсутствии деформаций посадочного гнезда. Замените кронштейн при обнаружении трещин или коррозии.
Монтаж нового модуля
- Совместите направляющие штифты подушки с пазами кронштейна
- Нажмите на центр модуля до характерного щелчка защёлки
- Проверьте фиксацию, пытаясь сдвинуть подушку рукой (допустимый люфт – не более 0,5 мм)
Подключение и диагностика
Закрепите разъём SRS до блокировки фиксатора. Подключите АКБ и выполните тестирование системы через диагностический сканер ELM327 с ПО Forscan (коды ошибок B00xx/B01xx указывают на неполадки).

Критичные ошибки	Решение
Щелчок защёлки не слышен	Повторно демонтировать модуль, проверить совпадение меток установки
Индикатор SRS не гаснет после сброса ошибок	Проверить целостность контактов в разъёме и калибровку датчика удара

Важно: никогда не проверяйте цепь подушки тестером – это может вызвать срабатывание пиропатрона. Избегайте ударов по модулю и хранения вблизи источников тепла. При замене рулевой колонки синхронизируйте блок SRS с иммобилайзером.

Монтаж декоративных накладок рулевого колеса

Снятие старых накладок начинается с отключения клеммы аккумулятора для предотвращения случайного срабатывания подушки безопасности. Используя тонкую отвертку или пластиковый ломик, аккуратно подденьте элементы облицовки с обеих сторон руля, начиная от центра к краям. Крепления обычно фиксируются пластиковыми защелками, требующими осторожного давления.

После демонтажа проверьте посадочные места на рулевом колесе и новых накладках на совпадение отверстий под кнопки управления. Убедитесь, что разъемы проводки для мультифункциональных клавиш (включая кнопки круиз-контроля) свободно проходят через технологические пазы. При наличии резиновых демпферов или шумоизоляционных прокладок перенесите их на новые детали.

Ключевые этапы установки

Позиционирование элементов: Совместите новые накладки с рулем, не прилагая усилий. Убедитесь в правильной ориентации левой/правой частей.
Фиксация защелок: Равномерно нажимайте пальцами по периметру накладки до характерного щелчка каждого крепления. Избегайте точечных нагрузок.
Подключение электроники: Вставьте разъемы кнопок круиз-контроля и аудиосистемы в соответствующие гнезда на подложке руля. Проверьте отсутствие перегибов проводов.

Типовая ошибка	Последствие	Профилактика
Перекос при установке	Несрабатывание защелок, люфт	Выравнивание до щелчка по всему контуру
Защемление проводов	Отказ кнопок, КЗ	Визуальная проверка трассировки кабелей

После монтажа включите зажигание и протестируйте работоспособность всех клавиш, особенно кнопок круиз-контроля (при активированной системе). Убедитесь в отсутствии скрипов при нажатии на облицовку. Если обнаружен люфт – демонтируйте элемент и повторно зафиксируйте защелки, начиная с центральных креплений.

Запуск двигателя для первичной диагностики ошибок

После подключения кнопки круиз-контроля и всех проводов включите зажигание, затем запустите двигатель. Дождитесь стабилизации оборотов на холостом ходу – это активирует самодиагностику электронных систем автомобиля.

Внимательно наблюдайте за приборной панелью: индикатор Check Engine (жёлтый значок двигателя) или другие предупреждающие символы укажут на наличие ошибок. Отсутствие сигналов означает, что базовые цепи работают корректно, и можно переходить к программной активации системы.

Алгоритм действий при обнаружении ошибок

Не глушите двигатель – активные ошибки сохранятся в памяти ЭБУ.
Подключите OBD2-сканер к диагностическому разъёму (расположен под рулевой колонкой).
Считайте коды неисправностей через приложение (FORScan, ELM327).
Сфокусируйтесь на ошибках, связанных с:
- Модулем рулевого управления (Steering Column Control Module)
- Шиной CAN (U-серия кодов)
- Обрывом/КЗ в цепях кнопки (B1081, B1082)
Проверьте:
- Плотность посадки разъёмов кнопки и жгута
- Целостность изоляции проводов в зоне монтажа
- Корректность подключения к контактам SCCM
Устраните неисправность, очистите ошибки сканером, перезапустите двигатель.

Важно: Если ошибки повторяются – отключите кнопку и проверьте мультиметром цепь между пинами разъёма рулевой колонки и штекером кнопки. Сопротивление должно быть близко к 0 Ом.

Тестирование базовых функций кнопок на руле

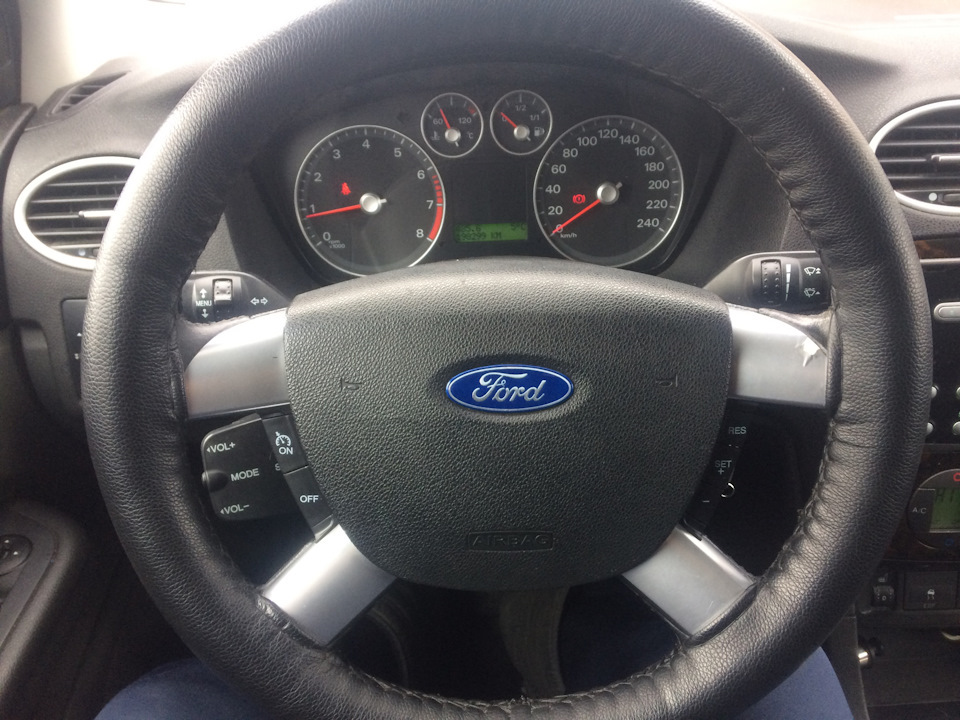

После установки кнопок круиз-контроля на рулевом колесе Ford Focus 2 необходимо провести комплексную проверку их работоспособности. Тестирование выполняется при заглушенном двигателе, но с включенным зажиганием (положение II) для активации электронных систем автомобиля.

Проверьте реакцию приборной панели на нажатие каждой кнопки – соответствующие символы круиз-контроля должны появляться и исчезать на дисплее. Убедитесь в отсутствии ошибок бортового компьютера и самодиагностики после активации функций.

Последовательность проверки кнопок

ON/OFF: Нажмите кнопку включения – на приборке должен загореться белый символ круиз-контроля. Повторное нажатие – индикатор гаснет
SET+/RES: Удерживайте 2 секунды при выключенном круизе – должен активироваться режим Resume (зеленый значок со стрелкой)
SET-: Кратковременное нажатие при движении – снижение заданной скорости на 1-2 км/ч (имитируется при стоящем авто)
CANCEL: Прерывание активного режима – зеленый индикатор должен смениться на белый

Кнопка	Ожидаемая реакция	Некорректная работа
SET+	Плавное увеличение скорости (имитация)	Скачкообразное изменение/отсутствие реакции
RES	Восстановление последнего значения скорости	Активация с задержкой >1 сек
CANCEL	Мгновенное отключение без сброса памяти	Полное выключение системы

Критические ошибки при тестировании:

Отсутствие световой индикации на панели приборов
Автоматическое отключение круиз-контроля через 5-10 секунд
Конфликт кнопок с системой громкой связи
Появление ошибки U1900 на сканере

Калибровка датчика положения педали тормоза

Калибровка датчика положения педали тормоза (ДППТ) является обязательным завершающим этапом после его физической установки или замены в рамках активации круиз-контроля. Её цель – "обучить" электронный блок управления двигателем (ЭБУ) корректно распознавать сигналы о состоянии тормозной педали (отпущена/нажата) в новом положении датчика.

Без выполнения калибровки система круиз-контроля не активируется или будет немедленно отключаться при попытке включения, так как ЭБУ не сможет достоверно определить, нажата ли педаль тормоза. Неправильные показания датчика могут также вызвать ошибки в других системах, связанных с тормозами.

Процедура калибровки

Калибровка выполняется исключительно с помощью диагностического оборудования, способного взаимодействовать с ЭБУ Ford Focus 2. Наиболее доступный вариант – использование адаптера ELM327 (предпочтительно модификации v1.5+) и специализированного ПО, такого как ForScan (бесплатно для базовых функций).

Подключение оборудования: Подключите диагностический адаптер к OBD-II разъему автомобиля (расположен под рулевой колонкой) и установите связь с ЭБУ через выбранное ПО.
Поиск сервисной функции: В меню диагностического ПО найдите раздел, связанный с тормозной системой или сервисными функциями ЭБУ. Необходимая процедура обычно называется "Brake Pedal Position (BPP) Sensor Calibration", "Learn Brake Pedal Position" или аналогично.
Инициация калибровки: Запустите процедуру калибровки, следуя инструкциям на экране ПО. Крайне важно в этот момент не нажимать педаль тормоза.
Ожидание подтверждения: Процесс калибровки занимает несколько секунд. ПО подаст звуковой сигнал и/или выведет сообщение об успешном завершении процедуры (например, "Calibration Successful", "BPP Sensor Learned").
Проверка ошибок: После калибровки выполните сканирование на наличие ошибок (DTCs). Если калибровка прошла успешно, связанные с ДППТ ошибки (например, P0571, P0572) должны отсутствовать.
Проверка работы круиз-контроля: Совершите тестовую поездку для проверки активации и стабильной работы системы круиз-контроля. Убедитесь, что система корректно отключается при легком касании педали тормоза.

Контрольные параметры после калибровки (через диагностическое ПО):

PID (Параметр)	Ожидаемое значение (педаль отпущена)
Brake Pedal Position (BPP) Sensor	~0.7 - 1.0 В (или ~15-20%)
Brake Pedal Status (BPS)	Released (Отпущена)
Brake Switch (Stop Lamp Switch)	OFF (Выкл.)
CCS Status (Состояние КК)	Ready / Enabled (Готов / Активен)

Повторная калибровка требуется только после замены самого датчика, регулировки его положения или снятия/установки педального узла. Убедитесь в надежности контакта разъема датчика и отсутствии механических помех его работе перед проведением процедуры.

Проверка сохранения скорости после отпускания педали газа

После активации круиз-контроля и установки желаемой скорости, принципиально важным этапом является проверка способности системы поддерживать эту скорость без вмешательства водителя через педаль газа. Данный тест подтверждает корректность работы сервопривода дроссельной заслонки и правильность обработки сигналов управления.

Плавно уберите ногу с педали акселератора. Внимательно следите за поведением автомобиля и показаниями спидометра или тахометра. Система должна мгновенно взять на себя управление дросселем, компенсируя потерю скорости из-за прекращения подачи топлива водителем.

Ключевые моменты проверки

Стабилизация скорости: Скорость движения должна остаться на значении, установленном водителем, или очень близком к нему (допустимое отклонение обычно ±1-3 км/ч).
Поведение на уклонах: Протестируйте работу на участках дороги с небольшим подъемом и спуском. Система должна автоматически увеличивать подачу топлива на подъеме (обороты двигателя возрастут) и уменьшать его на спуске (обороты снизятся), чтобы удержать заданную скорость.
Плавность поддержания: Отсутствие рывков, дерганий или заметных колебаний скорости при поддержании заданного значения. Управление дросселем должно быть плавным.
Реакция на торможение: Кратковременно нажмите педаль тормоза. Круиз-контроль должен немедленно отключиться (часто сопровождается индикацией на приборной панели), а управление дросселем должно полностью вернуться водителю.

Важная рекомендация: Проводите первоначальную проверку на свободном, прямом и безопасном участке дороги с хорошим покрытием, позволяющем сконцентрироваться на поведении автомобиля без отвлечения на дорожную обстановку.

Тестирование функции отключения при лёгком нажатии тормоза

После активации круиз-контроля на скорости 50-70 км/ч выполняется проверка срабатывания системы деактивации при минимальном усилии на педаль тормоза. Основная цель – убедиться, что концевой выключатель стоп-сигнала (brake pedal position switch) передаёт сигнал в блок управления круиз-контролем мгновенно, без необходимости полного хода педали.

Водитель плавно касается тормозной педали ровно настолько, чтобы загорелись стоп-сигналы, не вызывая заметного замедления автомобиля. Контролируется индикатор круиз-контроля на приборной панели – он должен немедленно погаснуть. Одновременно проверяется отсутствие задержек в сбросе скорости и плавный переход управления к водителю.

Критерии корректной работы

Отключение происходит при движении педали тормоза вниз на 3-5 мм
Система деактивируется за менее 0.5 секунды
Отсутствуют ложные срабатывания при вибрациях или случайных касаниях

Типичные проблемы и решения:

Симптом	Причина	Действие
Требуется сильное нажатие	Неправильная регулировка BPP-выключателя	Откорректировать зазор между штоком выключателя и педалью
Задержка отключения	Плохой контакт в цепи тормоза	Проверить разъём X47 блока управления и целостность провода
Самопроизвольная деактивация	Залипание контактов выключателя	Заменить концевой выключатель тормоза

При фиксации неисправностей обязательна повторная диагностика мультиметром: замеряется сопротивление на пинах 1/2 разъёма выключателя тормоза при нажатии. Нулевое сопротивление при касании педали подтверждает исправность цепи. Дополнительно проверяется отсутствие перетирания проводов в районе педального узла.

Проверка реакции на кнопки SET/± при движении на ровной дороге

После активации круиз-контроля на скорости выше 40 км/ч приступайте к проверке кнопок SET/±. Убедитесь, что дорога прямая, без резких поворотов или подъёмов, а движение происходит в условиях минимального трафика. Наберите стабильную скорость в диапазоне 60-80 км/ч – оптимальную для безопасного тестирования.

Кратко нажмите кнопку SET+ (обычно обозначена символом «+»). Система должна зафиксировать текущую скорость, о чём сигнализирует зелёный индикатор на приборной панели и/или цифровое отображение заданного значения. Автомобиль обязан поддерживать скорость без участия водителя – педаль акселератора можно отпустить.

Последовательность тестирования функций

Проверьте все режимы работы, используя следующие действия:

Коррекция скорости вверх: Удерживайте SET+ 1-2 секунды. Скорость должна плавно возрастать (обычно шагами по 1-2 км/ч).
Коррекция скорости вниз: Удерживайте SET- (кнопка «-»). Автомобиль обязан замедляться с аналогичным шагом.
Кратковременное нажатие SET+: Каждое однократное нажатие должно увеличивать скорость на 1 км/ч.
Кратковременное нажатие SET-: Каждое однократное нажатие должно снижать скорость на 1 км/ч.

Критерии корректной работы

Действие	Ожидаемая реакция	Признак неисправности
Нажатие SET+	Фиксация скорости, плавное поддержание без рывков	Отсутствие реакции, мигание индикатора, сброс при торможении
Удержание SET+	Постепенный набор скорости (+2-5 км/ч за 2 сек)	Резкий скачок скорости, отсутствие роста
Удержание SET-	Плавное снижение скорости без торможения двигателем	Резкое замедление, отключение системы

Важно! При любом нажатии тормоза или сцепления круиз-контроль должен мгновенно деактивироваться – это штатная функция безопасности. Если реакции кнопок не соответствуют таблице, проверьте подключение разъёмов к блоку управления и рулевому модулю, а также диагностируйте ошибки через OBD-сканер.

Тест кнопки RESUME для возобновления предыдущей скорости

После активации круиз-контроля и набора скорости, отключите систему нажатием педали тормоза или кнопки OFF. Убедитесь, что автомобиль замедлился минимум на 15-20 км/ч от запомненного значения. Переведите селектор RESUME вверх коротким касанием, наблюдая за реакцией бортового компьютера и стрелки тахометра.

Автомобиль должен плавно ускориться до исходной скорости без рывков. Контролируйте работу на ровном участке трассы без крутых подъемов. При успешном выполнении на дисплее появится сообщение "Cruise Control" с текущим значением скорости.

Критерии корректной работы

Восстановление скорости происходит за 3-5 секунд
Отсутствие ошибок IPC U2101 в диагностическом сканере
Показания спидометра совпадают с запомненным значением (±2 км/ч)

Тип неисправности	Возможная причина
Нет реакции на RESUME	Неисправность кнопки, обрыв провода CAN-шины
Резкий разгон	Ошибка калибровки дроссельной заслонки
Мигает индикатор Cruise	Низкое напряжение АКБ, сбой ABS

Рекомендации: При первом тестировании держите ногу над тормозом. Проверяйте функцию на скоростях 60-90 км/ч. Если RESUME не срабатывает – выполните процедуру обучения модуля PCM через диагностический сканер ELM327 с программой FORScan.

Контроль работы системы при движении в гору/под уклон

При движении в гору круиз-контроль автоматически увеличивает подачу топлива для поддержания заданной скорости. ЭБУ двигателя анализирует данные с датчиков положения дроссельной заслонки, скорости вращения колес и угла наклона (через датчик продольного ускорения). На крутых подъемах возможна временная потеря скорости из-за ограниченной мощности двигателя, но система продолжает корректировать дроссель до достижения установленного значения.

На спусках система снижает подачу топлива и задействует торможение двигателем, предотвращая разгон. При недостаточном эффекте (например, на затяжном уклоне) круиз-контроль подаст звуковой сигнал и отключится, если скорость превысит заданную на 15-20 км/ч. Водителю необходимо немедленно взять управление на себя, используя педаль тормоза или ручное переключение передач.

Рекомендации для сложного рельефа:

На трассах с частыми перепадами высот отключайте систему при уклонах свыше 10%
При движении под уклон с МКПП заранее переключайтесь на пониженную передачу
Контролируйте температуру двигателя на затяжных подъемах – интенсивная работа на высоких оборотах может вызвать перегрев
Избегайте активации на мокрой/обледенелой дороге – автоматическое увеличение тяги на подъеме может спровоцировать пробуксовку

Ситуация	Действие системы	Ограничения
Подъем	Полное открытие дросселя, увеличение оборотов	Макс. крутящий момент двигателя
Спуск	Закрытие дросселя, активация engine brake	Отсутствие контроля АБС/ESP

Важно: после установки нештатного круиз-контроля обязательна проверка реакции на уклоны на безопасном полигоне. Некорректная калибровка может вызвать резкие рывки дросселя или запоздалое отключение.

Проверка срабатывания при скорости выше 40 км/ч (порог активации)

После завершения монтажа и настройки круиз-контроля критически важна проверка активации системы на установленной пороговой скорости. Для этого выберите безопасный прямой участок дороги без интенсивного движения. Разгоните автомобиль до скорости 50-60 км/ч, убедившись, что условия позволяют безопасно тестировать функцию.

Нажмите кнопку активации круиз-контроля на руле (обычно обозначенную символом "SET" или иконкой спидометра). Контролируйте показания приборной панели – индикатор круиза (пиктограмма или текст "CRUISE") должен загореться. Одновременно обратите внимание, фиксирует ли система текущую скорость без вашего вмешательства на педаль газа.

Критерии успешной проверки

Корректный порог срабатывания: Активация происходит только при превышении 40 км/ч. Попытка включения на 30-35 км/ч должна блокироваться системой.
Стабильность поддержания скорости: После включения система удерживает заданный темп без рывков или самопроизвольного отключения.
Реакция на прерывающие сигналы: Нажатие тормоза или сцепления мгновенно деактивирует круиз, а индикатор гаснет.

Параметр проверки	Ожидаемый результат	Неисправность
Активация кнопки SET при 50 км/ч	Загорается индикатор, скорость фиксируется	Индикатор не активен, скорость не фиксируется
Активация кнопки SET при 35 км/ч	Система игнорирует команду	Круиз включается ниже порога
Краткое нажатие тормоза	Мгновенное отключение с погасшим индикатором	Задержка отключения или сохранение индикации

При обнаружении отклонений немедленно прекратите тест. Проверьте соединения разъемов блока управления, целостность проводки к тормозным датчикам и корректность настройки скорости в диагностическом ПО. Повторная калибровка через ELM327 с Ford IDS/Forscan может потребоваться при ошибках CAN-шины.

Тест автоматической деактивации при превышении оборотов

Данный тест является критически важным этапом проверки корректности установки и программирования круиз-контроля. Он направлен на проверку работы системы безопасности, которая должна мгновенно отключать круиз-контроль при превышении двигателем определенного порога оборотов, предотвращая его работу в нештатных режимах.

Для выполнения теста необходимо обеспечить безопасные условия движения на открытом участке дороги. Разгоните автомобиль с активным круиз-контролем до комфортной скорости (например, 60-80 км/ч). Убедитесь, что круиз-контроль удерживает заданную скорость стабильно.

Порядок выполнения теста

Резко нажмите педаль акселератора "в пол", имитируя необходимость интенсивного ускорения (например, для обгона). Двигатель должен быстро раскрутиться.

Контроль оборотов: Следите за тахометром. Цель – достичь и превысить порог в 3000-3500 об/мин (точное значение может незначительно варьироваться).
Ожидаемое отключение: В момент превышения заданного порога оборотов круиз-контроль должен немедленно автоматически деактивироваться.
Визуальная индикация: Одновременно с отключением, контрольная лампа круиз-контроля на приборной панели (обычно значок спидометра со стрелкой) должна начать мигать в течение нескольких секунд, сигнализируя о причине деактивации.
Проверка восстановления: После отпускания педали газа и снижения оборотов ниже критического порога, убедитесь, что круиз-контроль не возобновляет работу автоматически. Активировать его снова можно только вручную кнопкой RES/+ или SET/-.

Этап теста	Ожидаемый результат	Признак неисправности
Резкое нажатие на газ	Быстрый рост оборотов двигателя	Обороты не растут или растут медленно
Превышение порога оборотов (3000-3500 об/мин)	Мгновенное отключение круиз-контроля	Круиз-контроль остается активен
Мигание индикатора	Лампа круиз-контроля мигает	Лампа не горит/не мигает, горит постоянно
Отпускание педали газа	Автоматическое возобновление работы отсутствует	Круиз-контроль сам включается снова

Если система не отключилась при превышении оборотов или индикация ведет себя некорректно, это указывает на серьезную проблему. Наиболее вероятные причины: ошибки в подключении к ЭБУ двигателя или датчикам, неверное программирование блока круиз-контроля, механические помехи в управлении дросселем. Эксплуатация круиз-контроля в таком состоянии недопустима и требует немедленной диагностики и устранения неисправности специалистом.

Успешное прохождение этого теста подтверждает, что ключевая функция безопасности круиз-контроля – защита двигателя от работы на повышенных оборотах под управлением автоматики – функционирует правильно. Это гарантирует не только сохранность силового агрегата, но и предсказуемое поведение системы в ситуациях, требующих резкого ускорения по воле водителя.

Обработка возможных ошибок сканером после калибровки

После завершения калибровки круиз-контроля на Ford Focus 2 обязательна диагностика сканером ELM327 с ПО Forscan или аналогичным оборудованием. Подключите устройство к OBD-II разъёму, запустите программу и выполните глубокое сканирование всех электронных модулей автомобиля.

Особое внимание уделите блокам ABS, ESP и PCM (Powertrain Control Module), так как они непосредственно связаны с работой адаптивного круиз-контроля. При обнаружении ошибок в журнале DTC (Diagnostic Trouble Codes) не сбрасывайте их сразу – предварительно зафиксируйте коды для анализа.

Типовые ошибки и методы их устранения

U0422 – Неверные данные от модуля рулевого управления. Проверьте подключение штекера к датчику угла поворота руля, выполните повторную калибровку нулевого положения.
C056D – Сбой инициализации датчиков ABS. Очистите тональные кольца ступиц от грязи, убедитесь в целостности проводки возле колёсных датчиков.
B1318 – Низкое напряжение в цепи круиз-контроля. Протестируйте предохранитель F2 (15А) в монтажном блоке салона, проверьте целостность проводов от педали тормоза до блока управления.

Код ошибки	Возможная причина	Действия
P0571	Неисправность выключателя тормоза	Отрегулируйте ход педали, замените датчик стоп-сигналов
U0121	Потеря связи с ABS	Проверьте разъёмы и проводку CAN-шины между модулями

После устранения неполадок обязательно проведите тест-драйв: на скорости 40+ км/ч активируйте круиз-контроль, проверьте реакцию на нажатие тормоза и кнопок управления. Если ошибки сохраняются, выполните процедуру адаптации нулевого положения дроссельной заслонки через диагностическое ПО.

Устранение ошибки P0571 (неисправность цепи управления)

Ошибка P0571 указывает на обрыв или короткое замыкание в цепи управления круиз-контролем, часто возникающую после самостоятельной установки системы. Основные причины включают повреждение проводки, неправильное подключение к педали тормоза или неисправность концевого выключателя стоп-сигналов.

Для диагностики потребуется мультиметр и доступ к разъёмам модуля круиз-контроля (МКК) и педали тормоза. Последовательно проверьте цепь от МКК до выключателя стоп-сигналов, уделяя внимание участкам возле рулевой колонки и педального узла – зонам повышенного риска перетирания проводов.

Этапы диагностики и устранения

Проверка предохранителей:
- Убедитесь в целостности предохранителя F2 (15А) в салонном блоке и F11 (10А) в моторном отсеке.
Тест выключателя стоп-сигналов:
- Снимите разъём с выключателя (на педали тормоза).
- Прозвоните контакты мультиметром: при отпущенной педали цепь должна быть разомкнута, при нажатии – замкнута.

Диагностика проводки:

Контакты	Параметры проверки
МКК (пин 6)	«Масса» при отключенном разъёме выключателя тормоза
МКК (пин 7)	+12В при включенном зажигании
Провод от МКК к выключателю	Сопротивление < 1 Ом, отсутствие КЗ на массу

Осмотр соединений:
- Проверьте фиксацию разъёма МКК (за подрулевым кожухом) и отсутствие окислов.
- Убедитесь, что проводка не натянута и не контактирует с подвижными частями педалей.

После устранения неисправности обязательно сотрите ошибку сканером ELM327 с ПО FORScan. Проведите тест-драйв: при включённом круиз-контроле нажмите тормоз – индикатор на панели должен мгновенно погаснуть. Если ошибка P0571 возвращается, перепроверьте пайку проводов у выключателя стоп-сигналов – частый дефект при неаккуратной установке.

Корректировка чувствительности системы аппарейза

Корректировка чувствительности системы аппарейза (ACC) – критически важный этап после физического монтажа оборудования. Эта процедура определяет точность определения дистанции до впереди идущего автомобиля и адекватность реакции системы на изменение дорожной обстановки. Неправильная настройка может привести либо к слишком резким, некомфортным торможениям/ускорениям, либо к опасному запаздыванию реакции.

Корректировка выполняется исключительно с помощью специализированного диагностического оборудования, такого как Forscan с адаптером ELM327 или дилерского сканера Ford IDS/VCM. Она требует подключения к штатному разъему OBD-II автомобиля и внесения изменений в конфигурационные параметры блока управления круиз-контролем (обычно интегрирован в модуль ABS или отдельный SCCM).

Основные этапы и параметры настройки

В процессе калибровки затрагиваются несколько ключевых параметров:

Базовое значение чувствительности: Устанавливает "агрессивность" системы. Значение подбирается опытным путем, начиная со средних рекомендованных заводом параметров.
Калибровка радара/датчика: Обеспечивает точное позиционирование луча датчика относительно продольной оси автомобиля. Требует идеально ровной площадки и специальных калибровочных мишеней (или движущегося автомобиля-цели).
Настройка минимальной и максимальной дистанции: Определяет предельные расстояния, на которых система начинает отслеживать цель и прекращает работу.
Адаптация к скоростному режиму: Позволяет регулировать чувствительность в зависимости от текущей скорости движения (например, более "осторожная" работа в городе и более "решительная" на трассе).

Важные рекомендации:

Обязательная проверка датчика аппарейза: Перед калибровкой убедитесь, что датчик (радар/лидар) надежно закреплен в штатном положении, его поверхность чиста от загрязнений и он не имеет механических повреждений.
Точность позиционирования: Автомобиль должен находиться на идеально ровной горизонтальной поверхности во время калибровки. Любой наклон исказит результаты.
Строгое соблюдение процедур: Четко следуйте инструкциям диагностической программы (Forscan, IDS) или сервисному мануалу Ford. Каждый шаг калибровки важен.
Тест-драйв после настройки: Проведите обязательные испытания системы на безопасном участке дороги с разными скоростями и сценариями (плавное сближение, резкое перестроение машины впереди).
Осторожность с параметрами: Избегайте установки экстремальных значений чувствительности ("максимум" или "минимум") без крайней необходимости, это может нарушить баланс работы системы.

Типичная проблема	Возможная причина	Действие
Система слишком поздно замечает препятствие	Заниженная чувствительность, загрязнение датчика, ошибка позиционирования	Повторная очистка датчика, проверка крепления, увеличение чувствительности
Частые резкие торможения без явной причины	Завышенная чувствительность, неверная калибровка угла	Снижение чувствительности, повторная калибровка угла установки датчика
ACC отключается без кода ошибки	Выход за пределы настроенного диапазона дистанций/скоростей	Проверка и корректировка параметров min/max дистанции и скоростного порога

Корректная настройка чувствительности ACC требует внимательности и понимания принципов работы системы. При малейших сомнениях в результате или наличии ошибок после калибровки процедуру необходимо повторить или обратиться к специалистам, имеющим опыт работы с адаптивным круиз-контролем Ford.

Оптимизация настроек минимального поддерживаемого скоростного режима

Минимальный порог активации круиз-контроля на Ford Focus 2 стандартно составляет 30-40 км/ч, но после самостоятельной установки требуется точная калибровка для безопасной эксплуатации. Неправильная настройка может привести к некорректному поддержанию скорости на спусках или при маневрах в потоке.

Для оптимизации параметра используется диагностическое ПО (Forscan, ELM327 с адаптером OBD-II), где в блоке управления PCM (Powertrain Control Module) корректируется значение в разделе "Cruise Control Minimum Speed". Крайне не рекомендуется устанавливать значение ниже 25 км/ч из-за риска потери контроля над авто в городских условиях.

Этапы калибровки скорости

Подключите сканер к OBD-разъему, запустите ПО и перейдите в режим конфигурации модуля PCM
В списке параметров найдите строку "Cruise Control Minimum Speed" (или аналогичную)
Установите значение в диапазоне 30-35 км/ч для баланса безопасности и функциональности
Сохраните изменения и выполните тест-драйв на ровном участке дороги без трафика

Значение (км/ч)	Риски	Рекомендуется для
25-28	Непреднамеренное торможение двигателем в пробках, риск ДТП	Не использовать
30-35	Минимальные риски, стабильная работа	Стандартная эксплуатация
40+	Ограничение функционала на загородных трассах	Горная местность

Проверьте реакцию системы принудительным сбросом скорости нажатием педали тормоза при 35 км/ч – круиз должен мгновенно деактивироваться. При движении под уклон контролируйте, чтобы авто не превышало заданное значение более чем на 5 км/ч.

Для моделей с механической КПП дополнительно отрегулируйте чувствительность датчика педали сцепления в настройках PCM. Несоответствие параметров приведет к резкому отключению круиза при переключении передач.

Критерий	OEM-Комплектующие	Риски использования Аналогов
Совместимость с CAN-шиной	Полная, гарантирована производителем	Высокий риск несовместимости, ошибок U-кодов, отказа работы
Надежность контактов и материалов	Высокая, соответствие строгим стандартам Ford	Окисление контактов, хрупкий пластик, преждевременный износ
Безопасность (торможение, сцепление)	Корректная сигнализация, безопасное отключение	Риск несвоевременного отключения или его отсутствия
Влияние на систему SRS	Минимизировано конструкцией	Высокий риск ошибок SRS Airbag после установки
Необходимость прошивки	Все равно требуется	Все равно требуется, но выше шанс, что система не активируется из-за несовместимости компонента

Проверка состояния тормозных датчиков перед установкой

Корректная работа датчиков тормоза критична для безопасности активации круиз-контроля, так как система должна мгновенно реагировать на любое нажатие педали. Любое повреждение проводки, окисление контактов или механические дефекты приведут к сбоям или полному отказу функции. Проверка выполняется до подключения блока управления круизом для исключения конфликтов с ЭБУ автомобиля.

Обязательно исследуются оба датчика: верхний (установлен на кронштейне педали тормоза) и нижний (интегрирован в главный тормозной цилиндр). Используйте диагностический сканер для считывания кодов ошибок и показаний в реальном времени – параметр "Brake Switch" должен изменяться с 0 на 1 при нажатии педали. Механический осмотр требует демонтажа нижней части торпедо.

Этапы диагностики

Визуальная оценка целостности: Проверьте отсутствие трещин на корпусе датчиков, следов подтекания тормозной жидкости (для датчика ГТЦ), обрыва или перетирания проводов.
Тестирование контактов:
1. Отсоедините разъемы датчиков.
2. Зачистите клеммы от окислов металлической щеткой.
3. Прозвоните мультиметром цепи на короткое замыкание и обрыв.
Проверка реакции: При включенном зажигании измерьте напряжение на сигнальном проводе (обычно зелено-желтый для верхнего датчика). Нажатие педали должно менять значение с ~12В до 0В или наоборот в зависимости от типа датчика.

Параметр	Норма	Признак неисправности
Сопротивление датчика (без педали)	Бесконечность (разомкнуто)	Нулевое или низкое сопротивление
Напряжение сигнала (с педалью)	0В или 12В (зависит от типа)	Не изменяется при нажатии
Механический ход штока	Свободное перемещение без заеданий	Залипание, люфт, деформация

Важно: Замените датчики при малейших сомнениях в их исправности – экономия на этой процедуре создает риск аварийных ситуаций. Используйте только оригинальные запчасти (артикулы Ford: 1322920, 1423018) или сертифицированные аналоги. После замены обязательно выполните повторную диагностику сканером для подтверждения корректных показаний.

Использование термоусадки при соединении проводов

Качественная изоляция соединений критична для безопасности и долговечности системы круиз-контроля. Термоусадочные трубки обеспечивают герметичную защиту от влаги, коррозии и коротких замыканий, превосходя традиционную изоленту по надёжности.

Перед монтажом подготовьте отрезки термоусадки с запасом 20-30% длины относительно оголённых участков проводов. Диаметр трубки в свободном состоянии должен быть на 20-40% меньше сечения соединения после усадки для плотного облегания.

Технология применения

Наденьте трубку на один провод до спайки/скрутки контактов
Выполните соединение: пайку (рекомендуется) или обжим гильзой
Сдвиньте термоусадку, полностью закрывая металлические части
Равномерно прогрейте строительным феном (минимум 300°C) или зажигалкой:
- Двигайте пламенем/струёй воздуха вдоль трубки
- Избегайте перегрева – поверхность должна стать гладкой без пузырей
Проверьте отсутствие зазоров и плотность прилегания по всей длине

Ключевые рекомендации: Не используйте термоусадку поверх изоленты – это нарушит адгезию. Для ответственных узлов применяйте трубки с клеевым слоем, создающим водонепроницаемую оболочку при нагреве. Контролируйте температуру усадки по маркировке на изделии – перегрев приведёт к деформации.

Защита разъёмов от влаги силиконовой смазкой

После установки круиз-контроля критически важно обработать все электрические соединения силиконовой смазкой. Контакты разъёмов подвержены коррозии от влаги и реагентов, что приводит к окислению и нарушению сигнала. Особенно уязвимы точки подключения под капотом и в зонах близ колесных арок, где высок риск попадания воды.

Силиконовая смазка создает гидрофобный барьер, вытесняет остатки влаги из колодок и сохраняет эластичность резиновых уплотнителей. Используйте только специализированные составы для автоэлектрики (например, Liqui Moly Silicon-Fett или аналоги), избегая WD-40 и графитных смазок, которые притягивают грязь или проводят ток.

Порядок обработки

Очистка контактов: Продуйте разъёмы сжатым воздухом, удалите видимые загрязнения мягкой щеткой.
Нанесение смазки:
- Наденьте тонкую насадку на тюбик
- Заполните полость разъёма до появления смазки на выходе контактов
- Особенно тщательно обработайте фиксирующие клипсы и резиновые манжеты
Сборка: Соедините разъёмы до характерного щелчка, излишки смазки удалите салфеткой.

Проводите обработку каждые 6-12 месяцев, особенно перед зимним сезоном. Контролируйте состояние разъёмов при плановом ТО – белесый налет на контактах сигнализирует о начале коррозии и необходимости повторной обработки.

Контроль надёжности крепления всех компонентов при вибрации

После монтажа элементов круиз-контроля (блока управления, троса акселератора, кронштейнов, жгута проводки) обязателен этап проверки устойчивости конструкции к вибрациям. Вибрации двигателя и кузова способны ослабить даже корректно установленные крепления, что приведёт к нарушению работы системы или короткому замыканию.

Проведите ручной тест: последовательно захватывайте каждый закреплённый компонент и с усилием покачивайте в разных плоскостях. Особое внимание уделите точкам фиксации троса акселератора к дроссельной заслонке и месту соединения жгута проводки с блоком управления. Любое движение элемента относительно поверхности крепления или посторонний стук сигнализируют о необходимости подтяжки.

Обновление прошивки ЭБУ перед активацией новых функций

Обновление программного обеспечения электронного блока управления двигателем (ЭБУ) является критически важным этапом перед подключением круиз-контроля на Ford Focus 2. Производитель регулярно выпускает новые версии прошивок, содержащие исправления ошибок, улучшения совместимости и поддержку дополнительных функций, включая круиз-контроль. Установка актуальной версии гарантирует корректное распознавание нового оборудования системой и предотвращает конфликты в работе CAN-шины.

Использование устаревшей версии прошивки может привести к некорректной работе активированных функций или полному отказу круиз-контроля. Обновление выполняется через диагностический разъём OBD-II с помощью специализированного ПО (например, FORScan) и совместимого адаптера (ELM327 с поддержкой прошивки HS/MS CAN). Перед процедурой необходимо проверить напряжение бортовой сети (рекомендуется подключение зарядного устройства) и отключить все потребители энергии.

Порядок выполнения работ

Подготовка оборудования
- Установите актуальную версию ПО FORScan с официального сайта
- Подключите адаптер ELM327 к OBD-II разъёму автомобиля
- Запустите программу и выполните сканирование всех модулей
Поиск обновлений
- Выделите блок PCM (Powertrain Control Module)
- Перейдите в раздел "Service Procedures" → "Firmware Update"
- Сравните текущую версию ПО с доступными на сервере Ford
Процесс обновления
- Подтвердите запуск процедуры после проверки совместимости версий
- Не прерывайте питание и не отсоединяйте адаптер во время загрузки
- Дождитесь автоматической перезагрузки модуля после завершения

Критические рекомендации: Обязательно сделайте резервную копию текущей прошивки через функцию "Save All" перед обновлением. При возникновении ошибок (например, "Incompatible configuration") потребуется перезаписать As-Built данные оригинального VIN. После прошивки выполните адаптацию дроссельной заслонки через меню "Relearn Electronic Throttle" и проверьте отсутствие диагностических кодов неисправностей.

Типичные ошибки	Причина	Решение
Ошибка инициализации PCM	Некорректное подключение адаптера	Проверить контакты OBD-II разъёма
Сбой при записи блока	Скачки напряжения в сети	Подключить внешний источник питания 12V
Ошибка проверки контрольной суммы	Повреждение файла прошивки	Повторить загрузку с сервера Ford

Проверка соосности рулевой колонки после сборки

После установки мультифункционального подрулевого переключателя и обратной сборки кожухов рулевой колонки критически важно проверить соосность валов. Неправильная центровка приводит к биению руля, ускоренному износу шлицевого соединения и возможному заклиниванию механизма во время движения.

Для диагностики установите рулевое колесо в центральное положение при прямолинейном движении. Проверьте совпадение меток на нижнем валу колонки и промежуточной карданной муфте – они должны быть строго друг напротив друга без углового смещения. Любое отклонение свидетельствует о некорректной сборке.

Процедура проверки и регулировки

Снимите нижнюю защитную панель под рулевой колонкой для доступа к карданному соединению
Поверните руль до упора влево, отметьте текущее положение валов мелом
Поверните руль до упора вправо, контролируя равномерность хода
Верните руль в нейтральное положение (ровно 1.5 оборота от любого крайнего положения)

Критерии правильной соосности:

Отсутствие рывков при повороте руля на стоящем автомобиле
Равное усилие вращения в обе стороны от центра
Совпадение заводских меток на всех соединениях валов

Симптом несоосности	Метод устранения
Руль не возвращается в нейтраль	Ослабить хомуты карданной муфты, выставить метки
Вибрация на скорости 60+ км/ч	Проверить параллельность валов индикатором биения

Важно: при обнаружении смещения запрещается подгибать валы молотком! Ослабьте крепления и установите компоненты в правильное положение согласно сервисному мануалу, затем затяните болты моментом 25 Н·м.

Тестирование системы при разной загруженности автомобиля

После установки круиз-контроля на Ford Focus 2 критически важно проверить его работу при различных условиях загрузки транспортного средства. Это позволяет убедиться в корректной реакции системы на изменение массы автомобиля и исключить потенциально опасные ситуации, связанные с недостаточным торможением или ускорением.

Начните тестирование на безопасном закрытом полигоне или пустой трассе, последовательно увеличивая нагрузку. Обязательно контролируйте поведение автомобиля на подъёмах, спусках и при обгонах, фиксируя любые отклонения от заданной скорости.

Этапы тестирования при разной массе

Порядок увеличения нагрузки:

Водитель без пассажиров и груза: Базовая проверка поддержания скорости на ровном участке и плавного разгона/торможения
С пассажирами (2-3 человека): Контроль реакции при старте в горку и динамичном обгоне
Полная загрузка салона + багажник: Тестирование торможения двигателем на спусках и времени достижения заданной скорости
Максимальная разрешённая масса: Проверка стабильности поддержания скорости при движении в горку с крутизной ≥5%

Ключевые параметры для оценки:

Показатель	Нормальная работа	Отклонение
Поддержание скорости на подъёме	Отклонение ≤ ±3 км/ч	Снижение скорости >5 км/ч
Динамика разгона	Плавное ускорение	Рывки, запаздывание >2 сек
Реакция на торможение	Снижение скорости без клевков	Увеличение тормозного пути
Восстановление скорости после спуска	Автоматическая коррекция	Недостаточное ускорение

Рекомендации по тестированию:

Используйте OBD-сканер для мониторинга ошибок ECU в реальном времени
При полной загрузке избегайте резких манёвров на скорости выше 90 км/ч
Проверьте отключение системы при нажатии сцепления (МКПП) или резком торможении
Повторите тесты при разных погодных условиях (дождь, сухой асфальт)

Режим движения	Рекомендация
Загородная трасса (ровный участок)	Использовать круиз-контроль кратковременно (10-20 мин), установив скорость 70-90 км/ч. Избегать частых коррекций.
Загородная трасса (подъем/спуск)	Использовать круиз осторожно или временно отключить. Система будет интенсивно работать дросселем/тормозом.
Городской трафик (свободный)	Короткие активации (несколько минут) на постоянной скорости (60-70 км/ч). Готовность к немедленному отключению.
Городской трафик (плотный)	Не использовать круиз-контроль. Частые разгоны/торможения создают излишнюю нагрузку.
Сложные условия (дождь, снег, туман)	Категорически избегать использования круиз-контроля.

Особенности использования круиз-контроля на мокром покрытии

При активации круиз-контроля на влажном асфальте критически важно учитывать снижение коэффициента сцепления шин с дорогой. Система поддерживает заданную скорость независимо от погодных условий, что может спровоцировать потерю контроля при экстренных ситуациях (резкое торможение, аквапланирование в лужах). Особую опасность представляют затяжные спуски и повороты, где риск сноса или заноса возрастает многократно.

В дождливую погоду электроника не адаптирует работу под изменяющуюся дорожную обстановку – глубина водяного слоя, состояние разметки или качество покрытия не отслеживаются датчиками. Водитель должен постоянно сохранять готовность к ручному вмешательству: переносить ногу на педаль тормоза, корректировать скорость при видимой аквапланизации или ухудшении видимости.

Правила безопасной эксплуатации

Снижайте заданную скорость минимум на 15-20% относительно сухого покрытия
Отключайте систему при:
- Пересечении глубоких луж
- Сильном ливне или тумане
- Движении по закруглениям дороги
Увеличьте дистанцию до впереди идущего ТС в 1.5-2 раза
Контролируйте реакцию авто при разгоне/торможении системой

Ситуация	Риск	Действие водителя
Аквапланирование	Полная потеря управления	Немедленное отключение круиз-контроля
Торможение в повороте	Снос передней оси	Плавное ручное снижение скорости до входа в поворот
Объезд препятствия	Резкий уход с траектории	Ручное управление без попыток активации системы

Категорически запрещено использовать круиз-контроль на обледенелом покрытии или при износе протектора шин менее 3 мм. При первых признаках снижения управляемости (вибрация руля, притупление реакции на газ) переходите на ручное регулирование скорости.

Особенности использования круиз-контроля на мокром покрытии

Использование круиз-контроля на мокрой дороге требует повышенного внимания из-за резкого снижения коэффициента сцепления шин с покрытием. Автоматическое поддержание скорости в таких условиях может привести к потере контроля над автомобилем при экстренных ситуациях.

Гидропланирование становится ключевым риском: при движении по водяной плёнке на скорости выше 70 км/ч колеса теряют контакт с асфальтом. Система, фиксирующая заданную скорость, не способна предвидеть это явление и своевременно скорректировать работу.

Критические ограничения и меры предосторожности

Основные правила эксплуатации:

Полный отказ от функции при сильном дожде, лужах или первом мокром асфальте после засухи (из-за масляной плёнки)
Ограничение скорости не выше 60-70 км/ч при умеренных осадках
Ручное торможение перед глубокими лужами даже при активированной системе

Технические особенности работы системы:

Ситуация	Реакция круиз-контроля	Рекомендуемые действия
Проскальзывание ведущих колёс	Автоматическое повышение оборотов двигателя	Немедленное ручное отключение кнопкой
Резкое торможение впереди идущего ТС	Запаздывание реакции (на 0.8-1.2 сек)	Переход на ручное управление педалью тормоза

При активации системы в дождь обязательны:

Проверка давления в шинах (разница >0.2 атм провоцирует аквапланирование)
Контроль глубины протектора (минимум 3 мм для летней резины)
Отключение функции при прохождении поворотов и спусков

Важно: Ни одна версия заводского круиз-контроля Focus 2 не оснащена датчиками сцепления с дорогой. Корректная работа обеспечивается исключительно своевременными действиями водителя.

Диагностика после сезона сильных морозов или жары

Экстремальные температуры негативно влияют на электронные компоненты и механические связи системы круиз-контроля. Мороз вызывает затвердевание контактов разъёмов и потерю эластичности резиновых уплотнителей, а жара приводит к перегреву микросхем и деформации пластиковых элементов корпуса блока управления.

После сезона температурных перепадов обязательна проверка целостности проводки в подкапотном пространстве и зоне педального узла. Особое внимание уделите участкам, где провода соприкасаются с металлическими кромками – изоляция становится хрупкой и может перетереться, вызывая короткое замыкание или обрыв цепи.

Ключевые этапы диагностики

Визуальный осмотр компонентов
- Проверка состояния разъёмов блока управления (под рулём) и датчиков педалей на окисление
- Контроль целостности изоляции проводов возле аккумулятора и модуля ABS
Тестирование электрических параметров
- Замер сопротивления кнопок круиз-контроля мультиметром
- Проверка напряжения на контактах клапана актуатора дроссельной заслонки
Компьютерная диагностика
- Сканирование ошибок через OBD-II разъём с фокусом на коды P0560 (система стабилизации скорости) и P0571 (неисправность выключателя тормоза)
- Анализ показаний датчика скорости в режиме реального времени

Уязвимый компонент	Риск после мороза	Риск после жары
Резистор педали тормоза	Залипание контактов	Перегрев и плавление корпуса
Плата кнопок руля	Обрыв дорожек из-за обледенения	Отслоение пайки микрочипов
Жгуты проводов	Трещины изоляции	Размягчение и оплавление защиты

Перед активацией системы прогрейте салон до +15°C – холод вызывает задержку отклика электроники. При обнаружении окисленных контактов обработайте их очистителем KONTAKT 60, а повреждённые участки проводки замените с обязательной термоусадкой. Для моделей до 2008 года дополнительно проверьте реле круиз-контроля в монтажном блоке – его контакты корродируют при резких перепадах влажности.

Обращение в сервис при мигании индикатора круиз-контроля

Мигание индикатора круиз-контроля на панели приборов Ford Focus 2 сигнализирует о системной ошибке или сбое в работе модуля. Данный симптом требует незамедлительной диагностики, так как функция круиз-контроля при этом неактивна и может указывать на скрытые неполадки в электронных системах автомобиля.

Игнорирование проблемы способно привести к усугублению неисправности, повреждению датчиков или нарушению работы смежных систем (например, ABS или ESP). Самостоятельная попытка сброса ошибки через отсоединение АКБ обычно неэффективна, так как не устраняет первопричину сбоя.

Порядок действий при обращении в сервис

Компьютерная диагностика: Подключение сканера к OBD-II порту для считывания кодов неисправностей из модуля круиз-контроля, ABS и блока управления двигателем (ECU).
Анализ данных: Расшифровка кодов ошибок и изучение стоп-кадров (параметров работы систем в момент сбоя).
Проверка компонентов:
- Целостность проводки и контактов в цепи круиз-контроля
- Исправность датчика скорости, педали тормоза/сцепления
- Работоспособность кнопок управления на руле
- Состояние предохранителей (F53, F67 в монтажном блоке)
Ремонтные работы: Устранение выявленных неполадок (замена датчиков, восстановление проводки, перепрошивка ПО).
Тест-драйв: Проверка активации и стабильности работы круиз-контроля после ремонта.

Код ошибки	Возможная причина	Риски
P0571	Неисправность выключателя тормоза	Самопроизвольное торможение
U0423	Сбой данных от ABS	Отказ систем безопасности
C1010	Ошибка модуля ESP	Потеря стабильности

Регламент профилактической диагностики раз в 2 года

Независимо от безотказной работы, каждые два года необходима комплексная диагностика установленного круиз-контроля. Эта процедура направлена на выявление скрытых проблем, износа компонентов и потенциальных сбоев до их проявления в дорожных условиях.

Профилактика позволяет поддерживать систему в оптимальном состоянии, гарантировать точность поддержания скорости и безопасность использования. Регулярные проверки минимизируют риск внезапного отказа и продлевают срок службы всех компонентов круиз-контроля.

Ключевые этапы диагностики

Профилактический осмотр и тестирование включают следующие обязательные этапы:

Визуальный и аппаратный контроль электрики:
- Проверка целостности изоляции и надежности контактов в разъемах блока управления круиз-контроля, кнопок на руле и проводки до педали акселератора/тормоза.
- Тестирование напряжения и "массы" на всех критических точках цепи питания и управления.
- Проверка состояния предохранителей, связанных с системой.
Диагностика датчиков и органов управления:
- Проверка корректности работы кнопок включения/выключения круиз-контроля, Set/Resume на руле (отклик, залипание).
- Контроль сигналов от датчиков педалей тормоза и сцепления (при подключении), убедиться, что они гарантированно отключают круиз при нажатии.
- Проверка сигнала скорости (VSS) – его наличие и стабильность, так как это ключевой параметр для работы системы.
Проверка исполнительных механизмов и механических связей:
- Осмотр сервопривода (актуатора) или механизма управления дросселем (в зависимости от типа установки) на предмет износа, люфтов, загрязнений.
- Проверка тросов, тяг или рычагов (если применимо) на плавность хода, отсутствие перегибов и коррозии.
Функциональное тестирование и калибровка:
- Активация системы с помощью диагностического сканера, считывание кодов ошибок (даже если нет индикации неисправности) и просмотр параметров в реальном времени.
- Проверка всех режимов работы (установка скорости, увеличение/уменьшение, возобновление, отключение педалями) на испытательном стенде (если возможно) и обязательно в безопасных дорожных условиях.
- При необходимости – калибровка актуатора или корректировка программных параметров блока управления.

Рекомендации: Диагностику предпочтительно проводить у специалистов, имеющих опыт работы с установленными системами круиз-контроля на Ford Focus II и доступ к специализированному диагностическому оборудованию (например, Forscan). Все заменяемые компоненты должны быть оригинальными или проверенными аналогами, совместимыми с конкретной установкой.

Компонент/Система	Действие	Примечание
Проводка и разъемы	Визуальный осмотр, замер сопротивления, проверка контактов	Особое внимание местам ввода в салон и соединениям
Блок управления (РСМ/спец. блок)	Сканирование на ошибки, проверка ПО, калибровка	Требуется совместимый сканер
Кнопки на руле	Проверка сигнала, отклика, износа	Частая точка отказа из-за механического воздействия
Актуатор/Механизм дросселя	Проверка хода, люфтов, силы тока, плавности работы	Критический для точности поддержания скорости
Датчики тормоза/сцепления	Проверка сигнала отключения	Безопасность – гарантия отключения при нажатии

Проверка контактов разъёмов при плановом ТО

При плановом техническом обслуживании Форд Фокус 2 с установленным круиз-контролем обязательной процедурой является диагностика электрических соединений. Особое внимание уделяется разъёмам модуля круиз-контроля, рулевого переключателя и датчиков скорости. Коррозия, окисление или ослабление контактов в этих узлах приводят к сбоям в работе системы, ложным срабатываниям или полному отказу функции.

Процедура начинается с визуального осмотра состояния фиксаторов и корпусов разъёмов на отсутствие механических повреждений. Далее проверяется плотность посадки каждого коннектора: соединения должны быть зафиксированы без люфтов и перекосов. Для доступа к критичным разъёмам часто требуется демонтаж декоративных панелей рулевой колонки и нижней части торпедо.

Порядок и методы диагностики

Отсоединить разъёмы и очистить контакты специальным средством-очистителем электроцепей
Проверить отсутствие деформации штырьков и гнёзд при помощи увеличительного стекла
Протестировать сопротивление мультиметром: норма – 0-0.5 Ом между соответствующими контактами
Обработать контактные группы антикоррозийной смазкой перед повторной сборкой

Ключевые разъёмы	Типовые проблемы	Метод устранения
Блок управления круиз-контролем (C196)	Окисление контактов 3-5	Зачистка ластиком или мягкой щёткой
Переключатель на руле (C218)	Перелом проводки у основания	Замена жгута или ремонт пайкой
Датчик педали тормоза (C112)	Загрязнение контактной группы	Промывка изопропиловым спиртом

Важно: после обратной сборки выполняется тест-драйв с активацией круиз-контроля на безопасном участке дороги. Проверяется стабильность поддержания скорости и корректность отключения системы при нажатии тормоза или сцепления. Обнаруженные неисправные разъёмы подлежат замене – ремонт методом обжима недопустим для систем безопасности.

Список источников

При подготовке статьи использовались технические материалы и практический опыт установки круиз-контроля на Ford Focus 2. Основное внимание уделялось достоверным источникам, гарантирующим корректность описанных процедур.

Ниже перечислены ключевые ресурсы, содержащие детальную информацию по монтажу, настройке и особенностям работы системы круиз-контроля для данной модели автомобиля.

Официальное руководство по эксплуатации Ford Focus 2
Сервисная документация Ford (Ford Technical Service Bulletins)
Форумы владельцев Ford Focus 2 (Focus2.ru, Drive2.ru)
Инструкции производителей комплектов круиз-контроля (Premium Kit, STI)
Видеоинструкции по установке на YouTube-каналах автомобильных мастеров
Мануалы по программированию блоков управления ELMConfig и Forscan
Технические статьи в автомобильных журналах (например, "За рулём")
Отзывы пользователей о совместимости компонентов на порталах онлайн-магазинов

Параметр	Нормальное значение
Напряжение CAN-H	2.5-3.5V
Напряжение CAN-L	1.5-2.5V
Сопротивление между CAN-H/CAN-L	60±5 Ом

Установка круиз-контроля на Ford Focus 2 - пошаговая инструкция

Подбор совместимых модулей рулевого переключателя

Источники информации для подбора

Критичные аспекты совместимости и возможные проблемы

Проверка существующей версии программного обеспечения ЭБУ

Алгоритм проверки

Отключение аккумулятора для безопасного монтажа

Порядок безопасного отключения

Снятие пластиковой защиты подрулевого пространства

Последовательность демонтажа

Аккуратный демонтаж подушки водительской подушки безопасности

Фиксация рулевого колеса в прямом положении перед снятием

Порядок действий для надежной фиксации

Извлечение штатного переключателя указателей поворотов

Порядок демонтажа переключателя

Установка нового блока кнопок круиз-контроля

Пошаговый процесс монтажа

Подключение контактов разъёма кнопок управления

Распиновка разъёма управления

Прокладка проводки по штатным кабель-каналам рулевой колонки

Ключевые этапы и требования

Соединение проводов с контактами диагностической колодки

Порядок подключения к колодке

Коммутация цепи тормозного выключателя сигнала отмены

Этапы подключения

Рекомендации

Подключение к шине данных CAN через разъём OBD-II

Последовательность действий при подключении

Подготовка диагностического оборудования (совместимый сканер)

Требования к сканеру и процедуре подключения

Активация круиз-контроля через ПО ELMConfig или FORScan

Процедура настройки в ПО

Внесение изменений в конфигурацию блока управления двигателем (РСМ)

Пошаговая процедура перепрограммирования

Кодирование функций в блоке управления ABS для безопасности

Этапы кодирования блока ABS

Адаптация параметров работы электронной педали газа

Порядок выполнения адаптации

Проверка сохранения корректных параметров безопасности

Ключевые этапы диагностики

Сборка рулевой колонки в обратной последовательности

Порядок сборки компонентов

Установка подушки безопасности с контролем защёлкивания

Этапы установки

Монтаж декоративных накладок рулевого колеса

Ключевые этапы установки

Запуск двигателя для первичной диагностики ошибок

Алгоритм действий при обнаружении ошибок

Тестирование базовых функций кнопок на руле

Последовательность проверки кнопок

Калибровка датчика положения педали тормоза

Процедура калибровки

Проверка сохранения скорости после отпускания педали газа

Ключевые моменты проверки

Тестирование функции отключения при лёгком нажатии тормоза

Критерии корректной работы

Проверка реакции на кнопки SET/± при движении на ровной дороге

Последовательность тестирования функций

Критерии корректной работы

Тест кнопки RESUME для возобновления предыдущей скорости

Критерии корректной работы

Контроль работы системы при движении в гору/под уклон

Проверка срабатывания при скорости выше 40 км/ч (порог активации)

Критерии успешной проверки

Тест автоматической деактивации при превышении оборотов

Порядок выполнения теста

Обработка возможных ошибок сканером после калибровки

Типовые ошибки и методы их устранения

Устранение ошибки P0571 (неисправность цепи управления)

Этапы диагностики и устранения

Корректировка чувствительности системы аппарейза

Основные этапы и параметры настройки

Оптимизация настроек минимального поддерживаемого скоростного режима

Этапы калибровки скорости

Рекомендации по выбору ОЕМ-комплектующих вместо аналогов

Ключевые аргументы в пользу ОЕМ и важные нюансы

Проверка состояния тормозных датчиков перед установкой

Этапы диагностики

Использование термоусадки при соединении проводов

Технология применения
