Установка ксенона в противотуманные фары своими руками
Статья обновлена: 18.08.2025
Противотуманные фары критически важны для безопасности в сложных погодных условиях.
Замена штатных галогенных ламп на ксеноновые обеспечивает мощный световой поток, улучшая видимость и контрастность.
Данное руководство содержит четкую последовательность действий для самостоятельного монтажа ксенонового комплекта в ПТФ.
Вы узнаете о необходимых инструментах, особенностях подключения компонентов и важных технических нюансах.
Строгое соблюдение этапов гарантирует правильную работу системы и отсутствие ошибок.
Проверка совместимости автомобиля с ксеноном для ПТФ
Перед установкой ксеноновых ламп в противотуманные фары критически важно удостовериться в совместимости вашего автомобиля с данным типом освещения. Несоответствие технических параметров может привести к некорректной работе системы, ослеплению других водителей и юридическим последствиям.
Начните с изучения заводской документации на транспортное средство и маркировок на корпусе ПТФ. Найдите обозначения типа "HR" (галоген) или "DR" (ксенон), а также проверьте наличие сертификационных символов ECE-R19 или ECE-R149 – последние подтверждают конструктивную возможность установки газоразрядных ламп.
Ключевые аспекты проверки
- Тип оптики: Ксенон допустим только в линзованных ПТФ с автокорректором угла наклона и омывателем (требование ПДД в РФ)
- Блок управления: Наличие CAN-шины требует подключения через блоки защиты для предотвращения ошибок бортового компьютера
- Электропроводка: Проверьте сечение проводов – минимально 1.5 мм² для нагрузки 35W
| Параметр | Галогеновая оптика | Ксеноновая оптика |
|---|---|---|
| Маркировка фары | HR, H8, H11 | DR, D1S, D2S |
| Цоколь лампы | PGJ19-1, H16 | D3S, D4S |
| Требуемое напряжение | 12V | 23kV при запуске |
- Сверьте код фары с каталогами производителей (Valeo, Hella, Bosch)
- Измерьте напряжение в штатной цепи при работающем двигателе (норма: 13.5-14.8V)
- Проверьте наличие свободного места под блоки розжига – минимальный зазор 5см от двигателя
Выбор комплекта ксеноновых ламп по типу цоколя
Определение совместимого цоколя – критический этап при подборе ксенона для противотуманных фар. Каждый автомобиль использует уникальный разъем подключения лампы, поэтому установка невозможна без точного соответствия формы и размера цоколя штатному патрону ПТФ.
Неверный выбор приведет к физической невозможности монтажа лампы либо к ненадежной фиксации, что вызывает перегрев, окисление контактов и выход оборудования из строя. Всегда сверяйте маркировку цоколя на старых лампах или в технической документации авто перед покупкой комплекта.
Популярные типы цоколей для ПТФ
- H8 – Наиболее распространен в современных автомобилях
- H11 – Часто используется как альтернатива H8
- H16 (он же PSX26W) – Реже встречающийся компактный вариант
- H3 – Классический тип для старых моделей авто
- HB4 (9006) – Американский стандарт с характерным вырезом
Убедитесь, что комплект включает полностью идентичный цоколь – различия даже в одном фиксаторе или высоте штырьков сделают установку невозможной. Некоторые универсальные наборы требуют отдельной покупки переходников, что увеличивает стоимость и риск несовместимости.
Расчет необходимой цветовой температуры ксенона
Цветовая температура ксеноновых ламп измеряется в Кельвинах (K) и определяет оттенок света: от теплого желтого до холодного синего. Для противотуманных фар (ПТФ) этот параметр критичен, так как напрямую влияет на эффективность освещения в сложных погодных условиях.
Оптимальный диапазон для ПТФ – 3000K–4300K. Лампа 3000K дает интенсивный желтый свет, который меньше отражается от капель воды в тумане, дожде или снегу, улучшая контрастность дорожного полотна. Варианты 4300K обеспечивают нейтральный белый свет с высокой светоотдачей – компромисс между "пробивной" способностью тумана и детализацией объектов.
Ключевые критерии выбора
Приоритет безопасности: Чем ниже температура (ближе к 3000K), тем лучше видимость в:
- Густом тумане
- Сильном дожде
- Мокром снеге
Ограничения высоких температур:
- 5000K и выше – дают голубоватый оттенок. Сильно рассеиваются в тумане, создавая "световую завесу" перед авто.
- 6000K – синий свет. Резко снижает контрастность в осадках, допустим только для ближнего/дальнего света.
| Температура (K) | Цвет | Эффективность в ПТФ |
| 3000–3500 | Желтый | Максимальная |
| 4000–4300 | Белый | Высокая |
| 5000+ | Голубой/синий | Низкая (не рекомендовано) |
Важно: Использование ламп выше 5000K в ПТФ не только ухудшает видимость для водителя, но и может ослеплять встречный транспорт из-за повышенного рассеивания. Желтый спектр (3000K) безопаснее и соответствует принципу работы противотуманных фар.

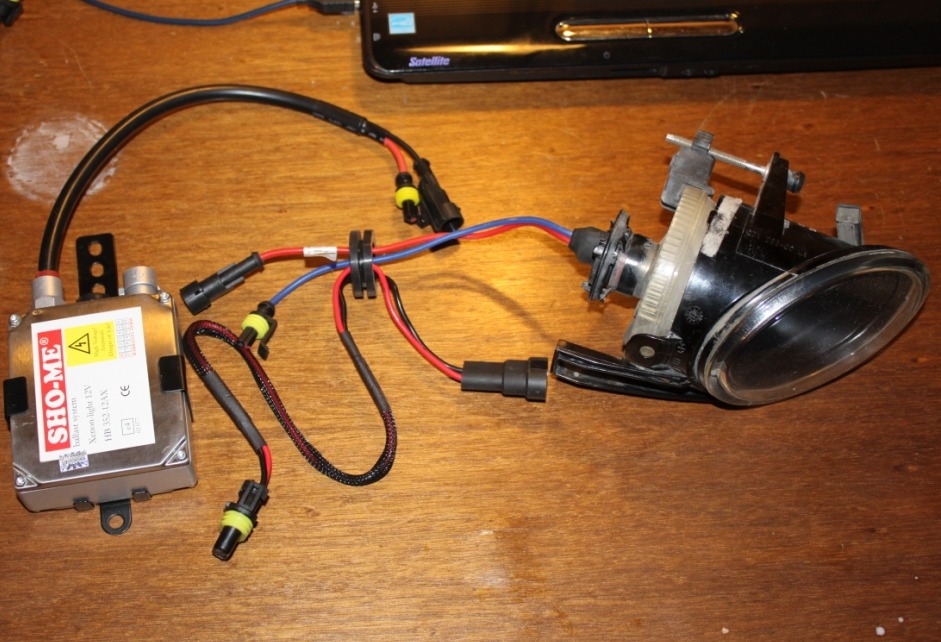

Подбор блока розжига под мощность ламп
Мощность лампы напрямую влияет на выбор блока розжига, так как несоответствие параметров приводит к преждевременному выходу оборудования из строя или некорректной работе ксенона. Блок должен обеспечивать стабильный розжиг и поддержание дуги с учётом электрических характеристик конкретной лампы.
Стандартная мощность ксеноновых ламп для ПТФ варьируется в пределах 25-55W. Использование блока с меньшей выходной мощностью, чем требует лампа, вызовет тусклое свечение или мерцание, а превышение допустимой нагрузки спровоцирует перегрев и разрушение газоразрядной колбы.
Критерии выбора
При подборе учитывайте три ключевых параметра:
- Номинальная мощность – должна строго соответствовать ваттам лампы (например, 35W блок для 35W лампы)
- Пиковая мощность розжига – стартовое напряжение до 23кВ, обеспечивающее «поджиг» дуги в колбе
- Диапазон рабочих напряжений – 9-16V для стабильной работы при колебаниях бортовой сети
Распространённые ошибки при выборе:
- Установка универсальных блоков 55W на маломощные лампы 25W (вызывает выгорание электродов)
- Использование дешёвых аналогов с завышенными характеристиками в реальных условиях
- Игнорирование тока потребления – блоки мощностью 55W требуют отдельного реле и проводки
| Мощность лампы (W) | Рекомендуемый блок | Особенности |
|---|---|---|
| 25 | SL-25W / CANBUS-25 | Чувствительны к перепадам напряжения |
| 35 (стандарт) | Hylux 35W / MTF 35W | Совместимы с большинством авто |
| 55 | 55W PRO / Xenotop Ultra | Требуют усиленной проводки |
Важно: Блоки с маркировкой «50-55W» часто нестабильны – выбирайте устройства с точным указанием номинала. Для ламп 35W оптимальны ксеноновые преобразователи с выходным током 0.8A±0.05A. Проверяйте соответствие стандартам ECE R37 и ISO 10604.
Использование «разогнанных» блоков (например, 35W в режиме 45W) сокращает ресурс ламп в 2-3 раза. При установке мощных комплектов (55W) обязательна термозащита плафонов ПТФ – клей-герметик выдерживает до +110°C.
Подготовка инструментов: ключи и изолента
Соберите минимальный набор инструментов перед демонтажем фар. Это ускорит процесс и предотвратит поиски недостающих предметов в ходе работы. Обязательно отключите минусовую клемму аккумулятора для исключения короткого замыкания при подключении проводки.
Проверьте состояние изоленты: она должна быть термостойкой и обладать хорошей адгезией. Подготовьте отрезки длиной 10-15 см для быстрого доступа при изоляции контактов. Убедитесь, что ключи соответствуют размеру крепежей вашего авто.
Базовый комплект инструментов
- Гаечные ключи или головки: Размер зависит от модели авто (чаще 8-10 мм для крепления фар, 13 мм для клемм АКБ).
- Крестовые и плоские отвертки: Для снятия защитных кожухов и фиксаторов проводки.
- Кусачки/стриппер: Для зачистки проводов при подключении блоков розжига.
- Термостойкая изолента (ПВХ или ХБ): Герметизация соединений и защита от влаги.
- Пассатижи: Фиксация гаек в труднодоступных местах.
| Инструмент | Назначение | Критичность |
|---|---|---|
| Торцевой ключ на 10 мм | Демонтаж крепежных болтов ПТФ | Обязательно |
| Изолента ХБ | Изоляция скруток + защита от перегрева | Обязательно |
| Пластиковые монтажные лопатки | Аккуратное снятие декоративных накладок | Рекомендуется |
Дополнительно: Фонарик для работы в нишах бампера, перчатки для защиты рук, антикоррозийный спрей для обработки клемм. Проверьте совместимость цоколей ксеноновых ламп с вашими ПТФ перед установкой.
Снятие минусовой клеммы аккумулятора
Отключите питание бортовой сети автомобиля для исключения короткого замыкания при работе с электропроводкой. Используйте ключ на 10 мм (стандартный размер) или соответствующий инструмент для ослабления гайки крепления минусовой клеммы.
Снимите клемму с токовывода аккумулятора, аккуратно отведя её в сторону. Убедитесь, что контакт полностью отсоединён и не касается клеммы в процессе работ. Изолируйте клемму ветошью или пластиковым колпачком для предотвращения случайного контакта.
Последовательность действий
- Заглушите двигатель и извлеките ключ из замка зажигания
- Наденьте защитные перчатки (резиновые или диэлектрические)
- Определите расположение минусовой клеммы (маркировка "-" или чёрный цвет)
- Ослабьте крепёж ключом против часовой стрелки
- Покачивая клемму из стороны в сторону, снимите её с вывода
Важно: Всегда снимайте именно минусовую клемму первым действием! Работа с плюсовой клеммой без отключения массы повышает риск замыкания на кузов.
Демонтаж пластиковых защит моторного отсека
Пластиковые щитки крепятся к кузову и элементам подвески комбинацией клипс, саморезов и болтов. Для доступа к противотуманным фарам (ПТФ) требуется снять нижнюю защиту двигателя и, возможно, части колесных арок. Инструмент: крестообразная отвертка, головка на 10 (реже 8 или 13 мм), плоская монтировка.
Зафиксируйте автомобиль на ровной поверхности ручным тормозом, под колеса установите противооткатные упоры. Если защита сильно загрязнена – предварительно очистите стыки щеткой, чтобы грязь не попала в крепежные гнезда.
Порядок работ
- Левый колесный арочный щиток:
- Выверните саморезы по краю арки (обычно 5-7 шт.) отверткой
- Отстегните клипсы в нижней части монтировкой, поддевая центральный штырек
- Отведите пластик в сторону, освобождая доступ к ПТФ
- Основная защита картера:
- Снимите передний фиксирующий саморез (ближе к бамперу)
- Выкрутите 4-6 болтов по периметру защиты головкой
- Сожмите боковые клипсы плоскогубцами и вытолкните их из кузова
- Плавно потяните щиток вниз, отсоединяя задние защелки
| Тип крепежа | Инструмент | Особенности снятия |
| Пластиковые клипсы | Монтировка | Поддевать центральный стержень до щелчка |
| Болты | Головка с воротком | Проверьте наличие шайб – не теряйте! |
| Саморезы | Крестовая отвертка | Не прилагать избыточное усилие – сорвутся шлицы |
Важно: Снятые щитки аккуратно сложите на чистую поверхность тыльной стороной вверх. При демонтаже арки не тяните пластик резко – возможны трещины в местах крепления. Если клипса не поддается – смажьте стык WD-40.
Извлечение штатных ламп ПТФ из патронов
Перед началом работ убедитесь, что фары выключены и двигатель остыл, чтобы избежать ожогов от горячих элементов. Откройте капот и найдите заднюю часть противотуманных фар – обычно доступ осуществляется через технологические отверстия в колесных арках или из моторного отсека.
Снимите защитный резиновый пыльник, закрывающий тыльную часть фары, аккуратно потянув его на себя. Запомните его ориентацию для последующей корректной установки. Внутри вы увидите электрический разъем и фиксирующий элемент лампы.
Последовательность демонтажа
Выполните следующие шаги для безопасного извлечения лампы:
- Отсоедините разъем питания – нажмите на пластиковый фиксатор и потяните колодку проводов вдоль оси контактов.
- Освободите пружинный фиксатор – сожмите металлические усики или отогните проволочный замок (в зависимости от конструкции).
- Извлеките лампу из посадочного гнезда – аккуратно потяните ее прямо назад, не допуская перекоса и бокового давления.
Важные предостережения:
- Не касайтесь стекла лампы голыми пальцами – жировые следы вызывают локальный перегрев и разрушение колбы при работе.
- При закисании металлических элементов обработайте крепление WD-40, не прикладывая чрезмерных усилий.
- Фиксируйте снятые детали в порядке демонтажа для упрощения сборки.
| Тип крепления | Особенности демонтажа | Риски |
|---|---|---|
| Проволочная скоба | Требует сжатия боковых усиков | Деформация замка при перекосе |
| Поворотный патрон | Поворот против часовой стрелки | Срыв пластиковых фиксаторов |
После извлечения штатной лампы немедленно установите новую ксеноновую лампу или временно закройте отверстие чистой ветошью для предотвращения попадания пыли в оптику. Убедитесь, что посадочное место свободно от грязи и окислов.
Фиксация ксеноновых ламп в корпусе фар
После подготовки посадочного места и установки лампы в цоколь, критически важно обеспечить её абсолютно надежное крепление внутри отражателя. Любой люфт или вибрация приведут к смещению светового пучка, ускоренному выходу из строя компонентов и ослеплению встречных водителей.
Конструкция фиксатора зависит от типа фары и штатного крепления галогенных ламп. В большинстве случаев используется поворотный металлический стопор (фиксирующая скоба) с пружинным элементом, который плотно прижимает цоколь кронштейна к отражателю. Убедитесь, что скоба полностью защелкнулась в пазах корпуса, а резиновый уплотнитель герметично облегает провода.
Ключевые этапы фиксации
Правильная последовательность действий:
- Совместите направляющие выступы цоколя ксеноновой лампы с пазами отражателя.
- Прижмите лампу до характерного щелчка, подтверждающего посадку в посадочное кольцо.
- Заведите фиксирующую скобу за крепежные ушки и плотно придавите её к корпусу до полной блокировки.
- Проверьте отсутствие зазоров между скобой, отражателем и цоколем.
Критические ошибки:
- Перекос лампы при установке (приводит к нарушению фокусировки)
- Неполная фиксация скобы (вызывает вибрацию и перегрев)
- Попадание пальцев на колбу лампы (жировые следы провоцируют трещины)
| Элемент крепления | Требование | Последствия нарушений |
|---|---|---|
| Фиксирующая скоба | Жёсткая посадка без деформации | Вибрация лампы, повреждение контактов |
| Уплотнительное кольцо | Полное прилегание к корпусу | Попадание влаги, окисление |
| Крепежные ушки отражателя | Отсутствие сколов и трещин | Невозможность надёжной фиксации |
После монтажа обязательно проверьте светотеневую границу на стене перед регулировкой фар. Смещение "ступеньки" пучка влево/вправо или вертикальные артефакты указывают на неправильную ориентацию лампы в отражателе, что требует повторной разборки и корректировки положения.
Монтаж уплотнительных резинок на колбы
Убедитесь, что уплотнительная резинка полностью очищена от грязи, пыли и остатков старой смазки. Проверьте её целостность: отсутствие трещин, разрывов или деформации, которые могут нарушить герметичность фары. При необходимости замените резинку на новую, строго соответствующую диаметру проводки вашей ксеноновой лампы.
Нанесите тонкий слой силиконовой смазки (НЕ на основе нефтепродуктов) на внутреннюю поверхность резинки и контактные провода лампы. Это предотвратит перетирание изоляции, облегчит установку и защитит резину от пересыхания. Избегайте избытка смазки, чтобы состав не попал на колбу лампы или отражатель фары.
Порядок установки
- Проденьте провода ксеноновой лампы через отверстие в задней крышке фары.
- Аккуратно наденьте резинку на провода, продвигая её до основания цоколя лампы.
- Равномерно вдавите резиновый уплотнитель в посадочный паз на колбе лампы, используя круговые движения. Следите, чтобы резинка не перекрутилась.
- Убедитесь в плотном прилегании резинки по всему периметру колбы без зазоров.
После монтажа проверьте фиксацию: аккуратно потяните за резинку и провода – колба должна оставаться неподвижной. Критически важно отсутствие пережатия проводов в месте выхода из уплотнителя – это приведёт к замыканию.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Перекос резинки | Проникновение влаги в фару | Выравнивание при монтаже пальцами по кругу |
| Отсутствие смазки | Разрыв резинки при установке | Обязательное использование силиконовой смазки |
| Несоответствие диаметра | Свободный ход колбы или невозможность установки | Проверка совместимости резинки с проводкой до монтажа |
Перед финальной сборкой протрите колбу лампы безворсовой салфеткой, смоченной в изопропиловом спирте, для удаления следов смазки или отпечатков пальцев. Нарушение этого правила вызовет локальный перегрев стекла и его разрушение при работе лампы.
Прокладка проводки через фарочные заглушки
Для вывода проводов ксеноновых ламп через заднюю стенку фары используется штатное отверстие заглушки. Аккуратно извлеките резиновую заглушку из корпуса ПТФ, избегая деформации уплотнителя. На её поверхности ножом прорежьте Х-образные надрезы под диаметр проводов блока розжига – обычно требуется два отверстия для плюсового и минусового кабеля.
Проденьте провода через прорези наружу, обеспечив плотное прилегание резины к изоляции. Важно сохранить целостность краёв разрезов – это предотвратит попадание влаги. Убедитесь, что длина выводов позволяет подключить блоки розжига без натяжения, оставив запас 10-15 см для компенсации вибрации.
Ключевые этапы герметизации
- Обработайте места ввода проводов силиконовым герметиком с внутренней и внешней стороны заглушки
- После застывания силикона установите заглушку обратно в фару до характерного щелчка
- Проверьте отсутствие зазоров между корпусом фары и уплотнителем
| Ошибка | Последствие |
|---|---|
| Слишком широкие разрезы | Проникновение пыли/воды, запотевание фары |
| Отсутствие герметика | Коррозия контактов, короткое замыкание |
Важно: При укладке избегайте контакта проводов с подвижными элементами подкапотного пространства и нагревающимися деталями двигателя. Фиксируйте кабели пластиковыми хомутами через каждые 20-25 см.
Подготовка отверстий для гермовводов
Определите оптимальное место для герметичных вводов на задней стенке фары, избегая зон с внутренними перегородками или электронными компонентами. Очистите поверхность от грязи и обезжирьте спиртом для надежной фиксации разметки.
Используйте шаблон из комплекта гермоввода или сделайте бумажную выкройку по диаметру уплотнительной части. Зафиксируйте шаблон малярным скотчем, строго соблюдая вертикальное положение относительно корпуса фары.
Этапы сверления
- Наметьте центр отверстия керном для предотвращения соскальзывания сверла
- Подберите коронку по металлу, соответствующую внешнему диаметру гермоввода
- Сверлите на низких оборотах (300-500 об/мин) с постоянным охлаждением водой
- Контролируйте перпендикулярность сверла к поверхности
- Обработайте края отверстия круглым надфилем
Удалите металлическую стружку пылесосом и магнитным патроном. Проверьте отсутствие заусенцев внутри корпуса фары – они могут повредить проводку. Обязательно обработайте кромки антикоррозийным составом.
| Диаметр гермоввода | Рекомендуемое сверло | Глубина контроля |
| 8-10 мм | Коронка Ø12 мм | 2-3 мм |
| 12-14 мм | Коронка Ø16 мм | 3-4 мм |
Перед установкой ввода проверьте герметичность посадки – уплотнитель должен плотно прилегать к кромкам без перекосов. Игнорирование этого этапа приведет к запотеванию фары.
Установка защитных гофр на провода
Надёжная изоляция проводки – критически важный этап при монтаже ксенона в противотуманные фары. Защитные гофры предотвращают перетирание изоляции о металлические кромки кузова, экранируют провода от тепла двигателя и влаги. Без них резко возрастает риск короткого замыкания, окисления контактов или возгорания.
Используйте специализированные термостойкие гофры из ПВХ или полиамида, рассчитанные на высокие температуры подкапотного пространства. Диаметр гофры должен обеспечивать свободную укладку всех проводов комплекта с запасом около 30% для вентиляции и возможного добавления кабелей.
Порядок монтажа
- Подготовка проводов: Соберите провода от балластов, блоков розжига и штатной разводки фары в единый жгут. Плотно обмотайте их изолентой или стяжками через каждые 10-15 см.
- Надевание гофры: Отрежьте кусок гофры нужной длины с запасом 10 см с каждого конца. Аккуратно протяните подготовленный жгут через гофру, избегая перекручиваний.
- Фиксация торцов: Наденьте термоусадку диаметром больше гофры на концы проводов перед гофрой. После протяжки нагрейте её феном, создав герметичный воротник. Альтернатива – обмотка влагостойкой изолентой в 3-4 слоя.
Ключевые правила прокладки:
- Не допускайте провисаний: крепите гофру пластиковыми хомутами к стационарным элементам кузова с шагом 20-30 см.
- Избегайте контакта с подвижными деталями (рулевая рейка, тяги), острыми кромками и источниками тепла выше 120°C (выпускной коллектор).
- При проходе через металлические перегородки используйте резиновые или пластиковые втулки для защиты кромок.
Фиксация балластов вне зоны нагрева
Электронные балласты ксеноновых ламп критически чувствительны к перегреву. Воздействие высоких температур от двигателя, выхлопной системы или самих фар резко сокращает их ресурс и может вызвать мгновенный выход из строя. Даже кратковременный контакт с нагретыми поверхностями нарушает стабильность работы и провоцирует перегорание компонентов.
Оптимальное расположение – металлические элементы кузова (лонжероны, усилители бампера, стаканы амортизаторов), где возможен естественный теплоотвод. Обязательно соблюдайте минимальное расстояние 15-20 см от выпускного коллектора, патрубков охлаждения и турбины. Избегайте зон циркуляции горячего воздуха из радиатора и участков под капотом с температурой выше 80°C.
Методы надёжного крепления
- Термостойкий 3М-скотч (VHB серии): На обезжиренную поверхность после прогрева феном. Подходит только для идеально ровных площадок.
- Нейлоновые стяжки + площадки: Фиксация через штатные отверстия балласта к предустановленным металлическим пластинам. Проверяйте отсутствие перетяжки и вибраций.
- Резиновые демпферы: Крепление на болты/саморезы через прорезиненные втулки для гашения вибраций. Требует сверления отверстий в кузове с антикором.
| Критерий выбора | Рекомендации |
|---|---|
| Защита от влаги | Размещайте разъёмы вниз, обматывайте герметиком стык колодки с балластом |
| Вентиляция | Обеспечивайте зазор 3-5 см от кузова для охлаждения |
| Безопасность | Исключите контакт с подвижными деталями и острыми кромками |
Проверка после установки: Запустите двигатель на 10-15 минут, затем рукой оцените нагрев балласта. Допустимо лишь лёгкое тепло. При сильном нагреве немедленно измените позицию модуля.
Подключение проводов к ксеноновым лампам
Перед подключением убедитесь, что питание автомобиля отключено (снята минусовая клемма с аккумулятора). Подготовьте провода балласта и лампы, очистите контакты от загрязнений.
Найдите на колодке лампы два контакта: один соответствует цоколю (масса), второй – центральному электроду (+12В). Определите полярность на выходных проводах балласта (обычно красный – плюс, чёрный – минус).
Последовательность соединения
- Подсоедините плюсовой провод балласта к центральному электроду лампы через штатный разъём или методом пайки
- Соедините минусовой провод балласта с металлическим цоколем лампы (массой)
- Заизолируйте соединения термоусадкой или изолентой, избегая натяжения проводов
- Проверьте отсутствие оголённых контактов возле металлических частей фары
При подключении соблюдайте строгую полярность – перепутанные контакты приведут к отказу розжига или повреждению компонентов. Для герметизации используйте силиконовые уплотнители из комплекта, предотвращающие попадание влаги в колодку.
Заземление балластов на кузов автомобиля
Надёжное заземление балластов – критически важный этап установки ксенона в противотуманные фары. Плохой контакт с "массой" кузова приводит к нестабильной работе ламп (мерцанию, отключениям) или полному отказу системы.
Ищите штатные точки заземления кузова в подкапотном пространстве. Обычно это болты или шпильки, крепящие металлические элементы кузова к лонжеронам или раме, где уже подключены другие "минусовые" провода (например, от АКБ или фар). Обязательно зачистите место контакта от краски, грязи и ржавчины до чистого металла.
Этапы подключения заземления
Для правильного монтажа выполните следующие шаги:
- Определите точку крепления: Выберите чистую металлическую поверхность кузова вблизи балласта (например, крепёжную площадку лонжерона или усилителя бампера). Избегайте подвижных деталей и зон с высокой вибрацией.
- Подготовьте поверхность: Тщательно зачистите выбранное место кузовным напильником, наждачной бумагой или щёткой по металлу до появления характерного блеска. Обезжирьте поверхность.
- Установите клемму: Наденьте кольцевую клемму провода заземления балласта на подготовленный болт/шпильку. Если используется новое место – просверлите отверстие и врежьте резьбу (М6-М8), используйте стальную винтовую метизную стяжку или болт с гайкой и шайбами.
- Обеспечьте защиту: Нанесите на место соединения токопроводящую смазку или мовиль для предотвращения окисления. Закройте клемму защитным колпачком при возможности.
Категорически запрещается:
- Крепить "массу" к пластиковым или окрашенным элементам.
- Использовать тонкие провода (минимальное сечение – 1.5 мм², оптимально 2.5 мм²).
- Подключать несколько балластов к одной маленькой точке заземления без проверки её нагрузки.
- Оставлять соединение без защиты от влаги и коррозии.
Проверьте качество контакта: после запуска двигателя встряхните провод заземления – работа фар не должна нарушаться. Убедитесь, что провод не натянут и не пережимается элементами кузова.
Соединение блоков розжига с аккумулятором
Прямое подключение к клеммам АКБ обеспечивает стабильное напряжение, необходимое для корректного запуска ксеноновых ламп. Используйте только комплектные провода с сечением не менее 1.5 мм² – тонкие кабели приведут к перегреву и отказу системы.
Обязательно установите предохранитель в разрыв плюсового провода на расстоянии ≤30 см от аккумулятора. Это защитит проводку от возгорания при КЗ. Изолируйте все соединения термоусадкой, избегайте контакта с движущимися деталями и горячими поверхностями.
Порядок подключения
- Зафиксируйте блоки розжига в подкапотном пространстве пластиковыми стяжками, исключив вибрацию и контакт с влагой
- Проложите питающие провода (красный – плюс, чёрный – минус) через гофру в штатных отверстиях кузова
- Наденьте клеммы на аккумулятор в последовательности:
- Сначала подсоедините чёрный провод к отрицательной клемме (-)
- Установите предохранитель в держатель на красном проводе
- Затем подключите красный провод к положительной клемме (+)
Проверьте надёжность контактов: провод не должен отсоединяться при усилии 2-3 кг. После первого запуска дайте лампам поработать 5 минут, затем проверьте температуру проводов и корпусов блоков – перегрев указывает на ошибки монтажа.
Установка предохранителей в силовую цепь
Определите точку врезки в силовую цепь питания ксеноновых ламп – обычно это плюсовой провод после реле блоков розжига. Используйте качественный медный провод сечением не менее 1,5 мм², способный выдерживать пусковые токи до 15А. Категорически запрещается подключение напрямую к клеммам АКБ без предохранителя!
Врежьте предохранитель как можно ближе к источнику питания (рекомендуется не далее 30 см). Применяйте стандартный ножевой держатель (ATO/ATC) с надежной изоляцией. Место установки должно быть защищено от влаги, вибрации и контакта с подвижными частями подкапотного пространства.
Порядок монтажа
- Отсоедините минусовую клемму АКБ
- Зафиксируйте держатель предохранителя на статичной поверхности
- Соедините входной контакт держателя с источником питания через реле
- Подключите выходной контакт к силовому проводу блоков розжига
- Установите предохранитель нужного номинала
Критические параметры:
| Мощность ламп | Рекомендуемый номинал |
| 35W | 15A |
| 55W | 20A |
Обязательно проверьте целостность изоляции всех соединений и отсутствие перегибов проводов. После подключения АКБ убедитесь в отсутствии искрения и нагрева в зоне предохранителя при тестовом включении фар. Используйте только керамические предохранители – пластиковые корпуса плавятся при перегрузках!
Укладка проводов с защитой от перетирания
Проложите провода от блоков розжига к лампам, избегая зон подвижных элементов (амортизаторов, рулевых тяг) и нагревающихся деталей (радиатора, выпускного коллектора). Фиксируйте жгут пластиковыми стяжками или клипсами через каждые 15-20 см, исключая провисание и натяжение.
В местах контакта с металлическими кромками кузова или острыми гранями обязательно используйте защитные материалы:
Способы изоляции проводов
- Термоусадочная гофра – наденьте на провод перед подключением разъемов, прогрейте феном для плотного облегания.
- Резиновые трубки – разрежьте вдоль, оберните участок провода и зафиксируйте изолентой.
- Пластиковые уголки – закрепите на острых кромках кузова саморезами, пропустите провод через канал.
При проходе через технологические отверстия в кузове:
- Обработайте края отверстия напильником для удаления заусенцев.
- Установите резиновую втулку или оберните провод слоем термостойкого силикона.
- Загерметизируйте точки ввода для защиты от влаги.
| Рисковая зона | Способ защиты |
|---|---|
| Металлические скобы кузова | Двойной слой термостойкой изоленты |
| Уплотнители дверей | Плоская укладка под резиновый кант |
| Зона колесных арок | Гофрированная трубка + стяжки к штатной проводке |
После монтажа проверьте трассировку: при полном повороте руля и нажатии педали тормоза провода не должны натягиваться или касаться движущихся частей. Допустимый зазор до горячих элементов – минимум 10 см.
Изоляция контактов термоусадкой
После соединения проводов ксеноновой лампы с проводкой автомобиля через разъёмы или пайку критически важно обеспечить герметичную изоляцию контактов. Термоусадочная трубка – оптимальное решение для ПТФ, так как создаёт водонепроницаемый барьер, устойчивый к вибрациям и перепадам температур в подкапотном пространстве.
Подберите термоусадку с коэффициентом усадки 2:1 или 3:1, её диаметр в исходном состоянии должен превышать толщину соединения минимум на 30%. Длина отрезка должна полностью перекрывать оголённые участки проводов и выходить за их пределы на 1-1.5 см с каждой стороны. Предварительно наденьте трубку на один из проводов до спайки.
Технология усадки
- Сдвиньте термотрубку на место соединения, убедившись в равномерном покрытии
- Прогревайте строительным феном или зажигалкой круговыми движениями с расстояния 2-3 см
- Контролируйте равномерное сжатие материала без пузырей и перекосов
- Дождитесь полного остывания изоляции перед монтажом лампы в корпус фары
Важные нюансы: Используйте термоусадку с клеевым слоем для максимальной герметичности – при нагреве такой материал выделяет герметик, заполняющий микротрещины. Для ответственных соединений применяйте двухслойную изоляцию: сначала тонкую прозрачную трубку на контакт, затем цветной слой поверх.
| Тип термоусадки | Преимущества | Рекомендации для ПТФ |
| С клеевым слоем | Абсолютная влагозащита, механическая прочность | Обязательно для мест ввода проводов в фару |
| Полиолефиновая | Устойчивость к ГСМ, УФ-излучению | Для участков в моторном отсеке |
Категорически избегайте использования изоленты – она отслаивается от влаги и вибраций. Проверьте отсутствие перетяжек на проводах после усадки: термотрубка должна плотно облегать соединение, но не деформировать кабель.
Проверка герметичности мест ввода проводки
После установки ксеноновых ламп в противотуманные фары критически важно проверить герметичность вводов проводов. Любая щель или неплотное прилегание уплотнителей приведет к проникновению влаги и конденсата внутрь корпуса, что вызовет окисление контактов, короткое замыкание или выход оборудования из строя. Особое внимание уделите резиновым сальникам или герметизирующим втулкам в местах соединения жгута с задней крышкой фары.
Нанесите обильный слой автомобильного герметика (например, силиконового) по периметру ввода проводов, полностью закрывая стыки между проводкой и уплотнителем. Избегайте деформации или перекручивания сальников при монтаже – это создаст каналы для воды. Для дополнительной защиты используйте термоусадочные трубки с клеевым слоем, прогретые строительным феном до полной усадки.
Порядок тестирования
- Визуальный осмотр: убедитесь в отсутствии зазоров между проводами и уплотнителями.
- Тест водой: полейте места вводов из бутылки/шланга под умеренным напором 2-3 минуты.
- Контроль сухости: снимите заднюю крышку фары, проверьте отсутствие капель внутри.
- Повторная обработка: при обнаружении протечек нанесите дополнительный герметик.
| Тип уплотнителя | Рекомендуемый герметик | Типовая проблема |
| Резиновые сальники | Автомобильный силикон (черный) | Трещины от перетяжки |
| Пластиковые втулки | Термоклей или эпоксидная смола | Люфт при вибрации |
Важно: перед герметизацией обезжирьте поверхности спиртовым раствором. Не используйте герметики, разрушающие резину (проверьте совместимость на упаковке). После проверки оставьте фары на 12 часов для полной полимеризации состава.
Сборка корпусов противотуманных фар
После установки ксеноновых ламп и балластов в чаши фар, приступайте к герметизации корпуса. Тщательно очистите посадочные места уплотнителя от пыли и старого герметика – малейшие зазоры приведут к запотеванию или попаданию воды. Нанесите термостойкий силиконовый герметик (например, черный Dow Corning) равномерным слоем на стыковочную канавку корпуса, избегая разрывов и излишков.
Соедините заднюю крышку с основным корпусом, обеспечивая равномерное прилегание по всему периметру. Зафиксируйте корпус струбцинами или тяжелым предметом на 12-24 часа до полной полимеризации герметика. Убедитесь, что провода питания ксенона выведены через штатные сальники без перегибов – при необходимости просверлите новое отверстие, защитив его резиновой втулкой.
Ключевые этапы финальной сборки
При подключении соблюдайте полярность: черный/синий провод – на массу кузова (обезжиренную точку крепления фары), красный/желтый – на +12V через реле. Проверьте отсутствие контакта проводов с подвижными элементами подкрылка и двигателем.
- Проверка герметичности:
- Опустите собранную фару в воду на 5 минут
- Осмотрите стыки на появление пузырьков воздуха
- Монтаж в автомобиль:
- Закрепите балласты двусторонним скотчем на расстоянии ≥15 см от двигателя
- Проложите провода в гофре, закрепив стяжками
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Попадание герметика на отражатель | Пятна на световом пучке | Использование малярного скотча по краям |
| Перетяжка крепежных винтов | Трещины в корпусе | Момент затяжки 2-3 Н·м |
После установки обязательно отрегулируйте световой пучок на стене: верхняя граница блика должна быть минимум на 10 см ниже центра фары на расстоянии 5 метров. Используйте винты корректора на корпусе ПТФ для точной настройки горизонтали и вертикали.
Первичная проверка работы ксенона при включении
После подключения всех компонентов подайте питание на блоки розжига, включив штатный переключатель ПТФ. Не допускайте прямого взгляда на лампы во избежание повреждения сетчатки ультрафиолетовым излучением.
Контролируйте стартовый режим: при запуске ксеноновые лампы должны дать 1-2 яркие вспышки (розжиг газа), после чего стабильно светиться холодным белым светом без мерцания. Наличие темных пятен или неравномерного свечения колбы недопустимо.
Критерии корректной работы:
- Синхронное включение обеих фар без задержек (>0.5 сек)
- Отсутствие посторонних звуков из блока розжига (треск, гул)
- Равномерная цветовая температура (отсутствие отличий в оттенках между фарами)
- Автоматическое отключение при перегреве (если функция предусмотрена блоком)
| Симптом неисправности | Возможная причина |
| Лампа мигает и гаснет | Неправильная полярность, слабое напряжение АКБ |
| Свечение желтого оттенка | Дефект лампы, неисправность блока розжига |
| Включение только одной фары | Ошибка подключения, обрыв провода |
Проверьте стабильность работы при вибрации кузова (легкое постукивание по корпусу фары) – свет не должен прерываться. Тестирование длительностью 3-5 минут подтвердит отсутствие перегрева компонентов.
Корректировка положения светового пучка ламп
После установки ксеноновых ламп в противотуманные фары критически важно отрегулировать световой пучок. Неправильная настройка создаст опасные блики для встречных водителей и ухудшит вашу видимость в тумане или дожде. Без корректировки даже качественные лампы не обеспечат ожидаемой эффективности и нарушат ПДД.
Для регулировки потребуется ровная площадка у стены (гараж, забор) с расстоянием 5-10 метров до автомобиля. Автомобиль должен быть загружен в соответствии с обычными условиями эксплуатации (водитель на месте, стандартный груз в багажнике). На стене наносится разметка: вертикальная линия по оси симметрии авто и горизонтальная линия на уровне центров ПТФ.
Этапы регулировки светового пучка
- Включите ПТФ и снимите защитные крышки с регулировочных винтов на корпусе фар (обычно обозначены значками "↑↓" и "↔").
- Вертикальная настройка: вращайте винт "↑↓" до совпадения верхней границы светового пятна с горизонтальной линией на стене.
- Горизонтальная настройка: винтом "↔" добейтесь, чтобы точка перелома светотеневой границы (горизонтальный "забор") совпадала с вертикальной осью разметки.
- Проверьте асимметрию: световой пучок правой фары может быть чуть выше левой (допустимое отклонение 2-3 см на расстоянии 5 м).
| Параметр | Требование | Метод контроля |
|---|---|---|
| Высота пучка | Не выше уровня центра ПТФ | Совпадение с горизонтальной линией на стене |
| Направление | Параллельно оси авто + отклонение вправо ≤ 2% | Положение точки перелома относительно вертикали |
| Асимметрия | Разница высот ≤ 0.2% от расстояния до экрана | Замер отклонений пучков по горизонтали |
После регулировки проверьте работу фар в движении на неосвещенном участке дороги. Обязательно проконтролируйте отсутствие ослепления через зеркала встречных автомобилей. Помните: точная настройка требует специального оптического оборудования – при отсутствии опыта доверьте процедуру сервису.
Важно: Ксенон в штатных ПТФ без сертификации и автоматической коррекции угла наклона является нарушением Технического регламента Таможенного союза. Юридическая установка возможна только при наличии:
- Омывателя фар
- Автокорректора пучка
- Маркировки "D" или "DR" на фаре
Проверка отсутствия бликов в разных режимах
После установки ксенона в противотуманные фары критически важно проверить отсутствие ослепляющего эффекта для встречного транспорта. Для этого автомобиль размещают на ровной поверхности на расстоянии 5-10 метров от вертикальной стены (гараж, здание) в темное время суток.
Включите поочередно все возможные комбинации световых приборов, фиксируя форму и границы светового пучка. Особое внимание уделите участкам выше горизонтальной линии и в зоне встречной полосы – там не должно быть ярких световых точек или асимметричных засветов.
Порядок проверки режимов
- Только ПТФ: Включите противотуманки без других фар. Убедитесь, что верхняя граница луча четкая и находится ниже уровня фар встречных авто.
- ПТФ + ближний свет: Проверьте, не создают ли ксеноновые ПТФ "горячие" пятна вблизи линии отсечения основного света.
- ПТФ + дальний свет: Оцените равномерность общего светового потока без резких перепадов яркости.
| Режим | Критерий проверки | Опасные признаки |
| Одиночные ПТФ | Ровная верхняя граница | Световые "языки" выше линии горизонта |
| ПТФ + ближний | Отсутствие переотражений | Двойная светотеневая граница |
| Все фары включены | Однородность освещения | Яркие слепящие островки |
Дополнительно проведите тест в движении: попросите помощника проехать навстречу вашему автомобилю на расстоянии 100-200 метров. При корректной установке водитель встречной машины не должен испытывать дискомфорта ни в одном из режимов работы фар.
Диагностика кода ошибки CAN-шины
При установке ксенона в противотуманные фары (ПТФ) подключение балластов или ошибки в коммутации могут нарушить работу CAN-шины. Контроллер ЭСУД фиксирует несоответствие параметров и генерирует ошибку, которая отображается на приборной панели или диагностическом оборудовании.
Для расшифровки кода ошибки используйте OBD2-сканер или дилерское ПО. Подключите устройство к диагностическому разъёму автомобиля и выполните сканирование. Идентифицируйте конкретный код по формату: UXXXX (ошибка коммуникации) или BXXXX (проблемы с модулями). Примеры распространённых кодов:
Типовые ошибки после установки ксенона
| Код ошибки | Возможная причина | Зона проверки |
|---|---|---|
| U0001 | Обрыв CAN-High/CAN-Low | Целостность проводки ПТФ |
| U0121 | Потеря связи с модулем фар | Подключение балластов к штатной сети |
| B1017 | Короткое замыкание в цепи ПТФ | Изоляция проводов, контакты реле |
Алгоритм диагностики:
- Считайте код сканером и определите модуль-источник ошибки (например, BCM – Body Control Module)
- Проверьте цепь питания ксенона:
- Соответствие нагрузки штатным параметрам (не более 55W на фару)
- Наличие качественных блоков розжига с EMI-фильтрами
- Исключите паразитные помехи:
- Убедитесь, что высоковольтные провода не проложены рядом с CAN-линиями
- Проверьте экранирование балластов
- Протестируйте физические параметры шины:
- Сопротивление между CAN-High и CAN-Low (должно быть 60 Ом при выключенном зажигании)
- Напряжение на CAN-High (2.5-3.5V) и CAN-Low (1.5-2.5V)
Критичные ошибки монтажа: Подача +12V непосредственно на CAN-проводник, использование дешёвых балластов без защиты от обратной ЭДС, подключение без дополнительных реле. При отсутствии опыта работы с CAN-шиной рекомендуется обратиться к автоэлектрику для перепрошивки модуля кузова или установки корректрующих резисторов.
Установка антибликовых емкостей при необходимости
Антибликовые конденсаторы (балласты) требуются при замене галогенных ламп ПТФ на ксеноновые, если бортовой компьютер автомобиля распознает их как перегоревшие из-за низкого энергопотребления. Эта ошибка проявляется миганием фар, сообщением на приборной панели или автоматическим отключением.
Конденсаторы монтируются параллельно цепи питания каждой фары для увеличения нагрузки и имитации работы галогенной лампы. Их параметры подбираются под конкретную модель авто (обычно 6800-15000 мкФ, 25-50В), а подключение выполняется строго с соблюдением полярности.
Порядок установки и подключения
- Определите место крепления: на корпусе фары, под крылом или на раме. Избегайте зон с высокой температурой.
- Зафиксируйте конденсатор термостойким двухсторонним скотчем или хомутами.
- Подключите провода:
- Плюсовой провод (обычно красный) – к положительному кабелю блока розжига
- Минусовой провод (черный/синий) – к "массе" авто или отрицательному проводу БР
- Надежно заизолируйте соединения термоусадкой.
| Типичные проблемы | Решение |
|---|---|
| Конденсатор греется | Проверить полярность, заменить на аналог с большим вольтажом |
| Ошибка не исчезла | Увеличить емкость конденсатора (шаг +1000 мкФ) |
| Короткое замыкание | Проверить изоляцию проводов, исключить контакт с металлом |
Важно: Используйте только электролитические конденсаторы с рабочим напряжением выше штатного в сети авто (минимум 25В). После установки выполните тест-драйв с включенными ПТФ для проверки отсутствия ошибок и перегрева элементов.
Проверка работы совместно с ближним светом
После подключения блоков розжига к штатной проводке противотуманных фар, необходимо убедиться в корректной совместной работе ксенона и ближнего света фар. Для этого включите зажигание автомобиля и активируйте переключателем сначала только ближний свет. Убедитесь в стабильной работе основных фар без активации ПТФ.
Далее включите противотуманные фары при работающем ближнем свете. Проверьте одновременную работу обеих систем освещения. Удостоверьтесь, что ксенон в ПТФ зажигается мгновенно без задержек и мерцания, а его цветовая температура визуально сочетается с ближним светом.
Критерии правильной работы
- Синхронное включение: При активации ПТФ ксенон должен зажигаться одновременно с галогенными лампами ближнего света
- Отсутствие помех: Работа ксенона не должна вызывать мерцания или изменения яркости ближнего света
- Автоматическое отключение: При переключении на дальний свет ПТФ должны гаснуть (если это предусмотрено конструкцией авто)
- Стабильность при нагрузке: Проверьте работу системы при включенных стеклоочистителях, вентиляторе печки и других потребителях энергии
| Проблема | Возможная причина |
|---|---|
| ПТФ не включаются при работающем ближнем свете | Неправильное подключение реле или ошибка в коммутации проводов |
| Мерцание ксенона при работе двигателя | Слабый контакт массы, неисправность блока розжига или генератора |
| Задержка включения более 1-2 секунд | Несоответствие характеристик блока розжига, низкое напряжение в сети |
Обязательно проверьте корректность автоматического отключения ПТФ при выключении ближнего света (если такая функция предусмотрена в автомобиле). При обнаружении неполадок немедленно прекратите эксплуатацию и проверьте схему подключения, целостность предохранителей и надежность контактов перед дальнейшим использованием.
Монтаж защиты проводов от вибрации
Надежная фиксация проводки предотвращает перетирание изоляции о металлические детали кузова при постоянной вибрации во время движения. Особое внимание уделите участкам возле двигателя и мест соединения ксеноновых блоков с фарой.
Используйте термостойкие пластиковые хомуты для крепления проводов к стационарным элементам кузова, избегая натяжения. Обязательно оставляйте небольшой запас длины (2-3 см) возле разъемов для компенсации колебаний.
Ключевые этапы защиты проводки
- Укладка в гофрорукав: протяните все провода через термостойкую гофрированную трубку диаметром 8-10 мм. Обрежьте гофру с запасом 15% от длины трассы.
- Крепление к кузову:
- Через каждые 15-20 см фиксируйте гофру хомутами к штатным отверстиям кузова
- В местах пересечения с подвижными элементами используйте демпферные прокладки
- Изоляция точек соединения: обработайте места входа/выхода проводов из гофры силиконовым герметиком для защиты от влаги и пыли.
| Материал | Требования | Особенности применения |
|---|---|---|
| Гофрорукав | Термостойкость от -40°C до +150°C | Черный цвет, диаметр 8-10 мм |
| Хомуты | Нейлон 6.6, ширина 4-5 мм | С металлическим сердечником |
| Герметик | Автомобильный силикон | Температурный диапазон -60°C...+260°C |
Проверьте отсутствие контакта проводов с: патрубками системы охлаждения, кронштейнами аккумулятора, подвижными частями подвески. После монтажа запустите двигатель и проверьте трассу на вибрацию в режиме холостого хода.
Обратная сборка снятых элементов кузова
После завершения монтажа ксеноновых ламп и балластов в фары ПТФ, аккуратно уложите провода, исключив контакт с подвижными частями или нагревающимися элементами. Фиксируйте проводку пластиковыми хомутами через каждые 10-15 см, избегая перетяжки и перегибов. Убедитесь, что балласты надежно закреплены на металлических поверхностях кузова штатными болтами или термостойким двухсторонним скотчем.
Проверьте герметичность резиновых уплотнителей фар перед установкой – при деформации замените их. Обработайте посадочные места на кузове антикоррозийным составом, особенно если снимались пластиковые подкрылки или брызговики. Все технологические отверстия для проводки должны закрываться заглушками во избежание попадания влаги.
Порядок сборки
- Установка фар:
- Совместите корпус фары с посадочным местом
- Затяните крепежные болты крест-накрест с усилием 8-10 Н·м
- Подключите штатный разъем питания
- Монтаж декоративных элементов:
- Верните на место решетку радиатора и бампер
- Зафиксируйте клипсы до характерного щелчка
- Установите колесные арки и подкрылки
- Финишные работы:
- Протрите фары от отпечатков рук
- Проверьте зазоры между кузовными элементами
- Утилизируйте снятые галогенные лампы
Перед полной сборкой выполните тестовое включение фар для проверки корректности работы ксенона. После установки бампера обязательно отрегулируйте световой пучок на регулировочном стенде. При наличии системы омывателя фар проверьте его герметичность.
Финальная регулировка светотеневой границы
После монтажа ксеноновых ламп в противотуманные фары и проверки электрических соединений переходите к точной настройке светового пучка. Эта процедура требует ровной площадки со стеной на расстоянии 5-10 метров и точной разметки для корректного позиционирования светотеневой границы.
Загрузите автомобиль до стандартной эксплуатационной массы (водитель + 70 кг в салоне, половинный бак топлива), проверьте давление в шинах. На стене вертикальным мелом отметьте проекцию центра каждой фары и проведите горизонтальную линию, соответствующую высоте центров оптики. Отступите вниз от этой линии на 50-70 мм (точное значение уточните в мануале авто) – это будет контрольная точка верхней границы света.
Порядок регулировки
Включите ПТФ в затемненном помещении. Используя регулировочные винты на корпусе фар (обычно обозначены UP-DOWN и LEFT-RIGHT), добейтесь чтобы:
- Верхняя граница светового пятна совпадала с нанесенной горизонтальной линией
- Вертикальный "излом" границы (если предусмотрен конструкцией) находился строго по оси проекции центра фары
- Симметричное распределение света относительно осевой линии автомобиля
Контрольные параметры:
| Высота верхней границы | 50-70 мм ниже центра фары |
| Угол рассеивания | Макс. 3° вверх от горизонтали |
| Зона максимальной яркости | В пределах 10-15 м перед авто |
После регулировки выполните тестовый заезд в темное время суток для проверки отсутствия ослепления встречного транспорта. При необходимости произведите коррекцию с шагом не более 1/4 оборота регулировочных винтов. Помните: некорректная настройка снижает эффективность ПТФ и создает аварийные ситуации.
Контроль нагрева элементов после 15 минут работы
После запуска ксеноновых ламп в ПТФ критически важно проверить температуру корпуса фары, отражателя и прилегающих деталей через 15 минут непрерывной работы. Используйте бесконтактный инфракрасный термометр для замера в 3-5 точках на поверхности фары, уделяя внимание зонам возле лампы и проводки.
Сравните показания с допустимыми значениями для вашей модели авто (обычно указаны в техдокументации). Превышение порога в 90-110°C сигнализирует о риске оплавления пластика или перегрева проводки. При критическом нагреве немедленно заглушите двигатель и проведите диагностику.
Протокол проверки и действия при аномалиях
Порядок контроля:
- Зафиксируйте стартовую температуру ПТФ до включения ламп
- Через 15 минут работы запишите максимальные значения в таблице:
| Точка замера | Норма (°C) | Факт (°C) |
|---|---|---|
| Центр фары (около лампы) | 70-85 | [Ваши данные] |
| Край корпуса | 55-65 | [Ваши данные] |
| Разъем питания | ≤50 | [Ваши данные] |
При отклонениях:
- Проверьте соответствие мощности ламп и блока розжига (недопустимо использование комплектов с HID 55W в штатных ПТФ)
- Убедитесь в отсутствии касания лампы к корпусу или уплотнителю
- Проконтролируйте работу вентиляционных клапанов фары
Тестирование ксенона в условиях тумана
После установки ксеноновых ламп в противотуманные фары обязательным этапом является проверка их работы в условиях плохой видимости. Туман создаёт плотную светорассеивающую среду, которая максимально проявляет недостатки неправильно настроенного света. Тестирование должно проводиться в реальных условиях: рано утром, поздно вечером при естественном тумане или вблизи крупных водоёмов с высокой влажностью.
Основная задача – убедиться, что световой пучок не создаёт опасной световой завесы перед автомобилем. Ксенон должен рассекать туман плотным горизонтальным лучом, чётко ограниченным по верхней границе, без засветки вверх и в стороны. Особое внимание уделяется цветовой температуре: голубоватые оттенки (выше 5000K) критически ухудшают видимость в тумане из-за коротковолнового спектра.
Ключевые параметры оценки
Во время тестирования последовательно проверяйте:
- Чёткость светотеневой границы – луч не должен подниматься выше уровня установки фар
- Равномерность освещения – отсутствие тёмных пятен и переотражений в 10-15 метрах перед авто
- Отсутствие ослепления – при взгляде с расстояния 5-7 метров свет не должен бить в глаза
- Цветопередачу – оптимальна жёлтая или чисто-белая температура (4300K-4500K)
| Проблема | Причина | Решение |
|---|---|---|
| Свет "упирается в туман" | Слишком высокая установка луча | Корректировка угла наклона фар |
| Боковая засветка | Несоответствие лампы рефлектору ПТФ | Замена на лампы с правильной цокольной группой |
| Размытая граница луча | Дефект линзы или грязные фары | Очистка стекла/замена оптики |
Финал теста: проедьте 200-300 метров в тумане на скорости 40 км/ч. Если дорожное полотно и обочина подсвечиваются равномерно без эффекта "световой стены", а встречный транспорт не моргает вам дальним светом – ксенон в ПТФ работает корректно. Помните: туман усиливает малейшие дефекты установки, поэтому игнорирование теста может создать аварийные ситуации.
Особенности эксплуатации зимой
Зимой ксеноновые лампы в ПТФ демонстрируют увеличенное время выхода на рабочий режим из-за физических свойств газа. При температурах ниже -15°C разогрев колбы до оптимальной светоотдачи может занимать 3-5 секунд вместо стандартных 1-2 секунд, что критично в условиях ограниченной видимости. Низкие температуры также повышают нагрузку на блоки розжига, сокращая их ресурс.
Обледенение поверхности фар снижает эффективность света на 40-60%, а снежная «шуба» на корпусе блоков розжига нарушает теплоотвод. Кристаллизация конденсата внутри фары при перепадах температур может вызвать короткое замыкание в местах соединения проводов, особенно при использовании негерметичных комплектов.
Рекомендации и меры предосторожности
- Контроль чистоты оптики – ежедневно удаляйте лед и снег с поверхности фар пластиковым скребком
- Прогрев системы – включайте ПТФ за 2-3 минуты до начала движения для стабилизации светового потока
- Защита блоков розжига – размещайте компоненты выше линии снежного покрова и обрабатывайте разъемы водоотталкивающей смазкой
| Температурный режим | Особенности работы | Эксплуатационные меры |
| 0°C до -20°C | Умеренное увеличение времени розжига | Очистка оптики перед поездкой |
| -20°C до -30°C | Риск отказа блоков розжига | Использование термочехлов для компонентов |
| Ниже -30°C | Высокая вероятность сбоев | Временный переход на галогенные лампы |
- Проводите диагностику проводки раз в месяц – обледенение усиливает ток утечки
- При длительной стоянке на морозе отключайте питание ПТФ для сохранения ресурса блоков
- Используйте только лампы с маркировкой «Winter Proof» – в их конструкции применена морозостойкая газовая смесь
Частые проблемы и способы их устранения
После установки ксенона в ПТФ могут возникнуть технические неполадки, требующие оперативного решения. Распространённые сложности связаны с электрикой, оптикой или ошибками монтажа.
Перед диагностикой отключите питание АКБ и убедитесь в отсутствии влаги в блоке фары. Проверяйте цепи только мультиметром при снятых клеммах.
Диагностика и решения
| Проблема | Причина | Способ устранения |
|---|---|---|
| Лампа не зажигается |
|
|
| Мигание при работе |
|
|
| Ошибка CAN-bus | Отсутствие нагрузки (эмулятора) | Подключить load-резисторы параллельно цепи |
| Неправильный световой пучок |
|
|
Важно: При перегорании предохранителя F10-F20 проверьте отсутствие КЗ в цепи розжига. Используйте только предохранители номиналом, указанным в мануале авто.
Список источников
При подготовке статьи об установке ксенона в противотуманные фары использовались специализированные технические ресурсы и нормативные документы. Основное внимание уделялось проверенным данным по совместимости оборудования, правилам монтажа и юридическим требованиям.
Ключевые источники включают официальные руководства, отраслевые стандарты и экспертные материалы от производителей автосвета. Актуальная информация сверялась с действующими техническими регламентами во избежание некорректных рекомендаций.
- Технические руководства по эксплуатации конкретных моделей автомобилей
- Инструкции производителей ксеноновых комплектов (Philips, Osram, MTF Light)
- ГОСТ Р 41.48-2004 "Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения"
- Технические форумы автомобильных сообществ (Drive2, Авто.ру)
- Отраслевые публикации журналов "За рулём" и "Авторевю"
- Видеоинструкции от сертифицированных автоэлектриков
- Разделы ПДД РФ, регламентирующие использование световых приборов
