Установка лазерного стоп-сигнала своими руками
Статья обновлена: 18.08.2025
Лазерные стоп-сигналы стали популярным тюнингом для современных автомобилей благодаря повышенной безопасности и стильному внешнему виду.

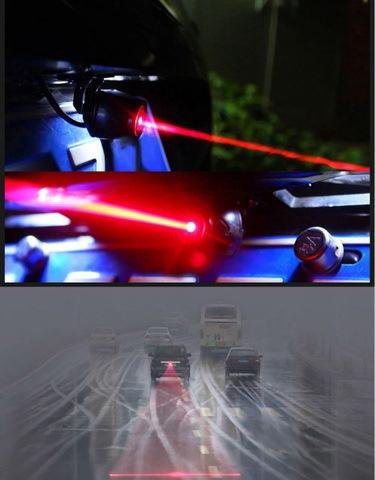

Принцип работы устройства прост: при торможении на асфальте позади машины проецируется яркая световая линия или символы, предупреждая водителей сзади даже в условиях плохой видимости.
В статье подробно разберем выбор оборудования, подготовку инструментов, особенности монтажа проектора и правильное подключение к штатной электросети автомобиля.
Соблюдение технологии установки гарантирует надежную работу системы без риска повреждения проводки и конфликтов с электронными блоками управления.
Снятие обивки багажника для доступа к проводке
Откройте багажник и найдите крепежные элементы обивки: пластиковые клипсы, саморезы или болты по периметру. Часто они скрыты под декоративными заглушками или резиновыми уплотнителями. Аккуратно подденьте заглушки плоской отверткой или триммером, чтобы не повредить их.
Снимите все крепления, начиная с нижней части и боковых панелей. Используйте съемник для клипс или плоскогубцы с мягкими накладками. Приложите умеренное усилие, так как клипсы хрупкие. Отделите обивку от металлического кузова, освобождая фиксаторы последовательно. Проверьте наличие скрытых винтов за карманами или световыми модулями.
Важные нюансы демонтажа
- Освободите зону проводки: после снятия основной панели отогните звукоизоляцию. Найдите штатный жгут проводов задних фонарей – обычно он проходит вдоль крыльев или задней стенки.
- Отсоедините разъемы: при необходимости временно снимите блоки задних фонарей, нажав на фиксаторы разъемов.
- Избегайте повреждений: не допускайте резких рывков обивки – могут порваться крепления или провода.
| Тип крепежа | Инструмент для снятия | Риски |
|---|---|---|
| Пластиковые клипсы | Спецсъемник / плоская отвертка | Поломка "лапок" клипсы |
| Торксовые винты | Бит T20-T25 | Срыв шлицов |
| Пуш-пины | Плоскогубцы | Деформация шляпки |
После доступа к проводке зафиксируйте обивку в отогнутом положении, используя стяжки или крючки. Убедитесь, что провода не натянуты и не пережимаются металлическими кромками кузова. При обратной сборке вставляйте клипсы в исходные отверстия до характерного щелчка.
Поиск штатного провода стоп-сигнала мультиметром
Определение правильного провода в жгуте задних фонарей предотвращает повреждение электросистемы автомобиля и обеспечивает синхронную работу лазерного стоп-сигнала со штатными огнями.
Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном до 20V, снимите обшивку багажника для доступа к проводам фонаря.
Порядок действий:
- Подключите черный щуп мультиметра к кузову автомобиля (чистый металл)
- Включите зажигание без запуска двигателя
- Красным щупом последовательно касайтесь проводов в разъеме фонаря
- Найдите провод, где:
- Без нажатия педали тормоза: 0V
- При нажатой педали: +12V
- Пометьте найденный провод изолентой
Важные нюансы: Убедитесь, что задние фонари не имеют CAN-шины (мультиметр покажет нестабильные 5-7V вместо 12V). Для двойных режимов освещения (например, габариты + стоп) ищите провод с двумя уровнями напряжения.
| Показания мультиметра | Состояние педали | Вывод |
|---|---|---|
| 0V | Отпущена | Не стоп-сигнал |
| +12V | Нажата | Вероятно стоп-сигнал |
| 5-7V (колеблется) | Любое | CAN-шина (не подходит) |
Подключение питания лазера к проводу стоп-сигнала
Определите провод стоп-сигнала в жгуте задних фонарей автомобиля. Для этого снимите обшивку багажника или заднюю панель, чтобы получить доступ к разъёмам фонарей. Используйте мультиметр в режиме вольтметра: при нажатии педали тормоза найдите провод, где появляется напряжение +12V (относительно кузова).
Обесточьте цепь, сняв клемму с аккумулятора. Зачистите изоляцию на найденном проводе стоп-сигнала на 8-10 мм. Подготовьте силовой провод лазерного модуля (обычно красный), также сняв с конца изоляцию. Изолируйте чёрный провод питания лазера (массу) отдельно – подключите его к кузову болтом или штатной точке заземления.
Способы соединения проводов
Выберите наиболее удобный метод подключения:
- Скрутка с пайкой: плотно скрутите зачищенные концы провода стоп-сигнала и лазера, пропаяйте соединение, заизолируйте термоусадкой.
- Обжимные коннекторы: используйте быстрозажимные клеммы типа "ScotchLok" или гильзы с обжимом – вставьте провода в коннектор и зажмите пассатижами.
- Разъём предохранителя: при подключении через дополнительный предохранитель, установите его в разрыв силового провода лазера (3-5А).
Проверьте надёжность фиксации всех соединений. После восстановления изоляции подключите аккумулятор и протестируйте работу: лазер должен активироваться только при нажатии на тормоз. Убедитесь в отсутствии ложных срабатываний и перебоев в штатной работе стоп-сигналов.
| Цвет провода* | Тип соединения | Рекомендуемый предохранитель |
|---|---|---|
| Красный/Жёлтый | Пайка + термоусадка | 3-5A |
| Чёрный/Коричневый | Обжимная клемма | Не требуется |
*Цвета могут отличаться в зависимости от модели авто. Всегда проверяйте мультиметром!
Подсоединение массы модуля к кузову автомобиля
Надежное соединение массы лазерного модуля с кузовом автомобиля критически важно для стабильной работы оборудования. Без качественного контакта возможны сбои в функционировании стоп-сигнала или полный отказ системы.
Ищите существующую точку заземления кузова вблизи места установки модуля. Идеально подходят штатные болты крепления металлических элементов салона или специальные площадки на кузовной панели, очищенные от краски и коррозии.
Порядок подключения массы
- Подготовьте поверхность: зачистите выбранную зону кузова до металла наждачной бумагой или щеткой.
- Фиксация провода: наденьте кольцевую клемму кабеля массы модуля на болт/шпильку.
- Обеспечьте контакт: разместите клемму непосредственно под гайкой/головкой болта, без промежуточных шайб.
- Затяните соединение: надежно зафиксируйте крепеж, предотвращая люфт и окисление.
| Ошибка | Последствие | Решение |
| Контакт с окрашенной поверхностью | Прерывистая работа лазера | Полная зачистка до металла |
| Слабая затяжка крепежа | Нагрев и оплавление провода | Контроль момента затяжки |
| Использование пластиковых деталей | Отсутствие цепи массы | Выбор металлических элементов кузова |
После монтажа проверьте надежность соединения ручным тестом – провод массы не должен смещаться при умеренном усилии. Изолируйте место контакта от влаги литолом или специальным спреем.
Фиксация проводов стяжками и изолентой
После подключения лазерного стоп-сигнала к проводке автомобиля зафиксируйте все провода для предотвращения вибрации и повреждения. Используйте нейлоновые стяжки для крепления кабелей к штатным жгутам, избегая участков с острыми кромками или подвижными элементами подвески.
Проложите провода параллельно заводской проводке, оставляя небольшой провис (2-3 см) возле точек соединения. Это исключит натяжение при температурном расширении и вибрациях кузова. Никогда не допускайте контакта проводки с выхлопной системой или вращающимися деталями.
Порядок фиксации
- Сгруппируйте провода в единый жгут
- Закрепите стяжками с шагом 15-20 см
- Обрежьте излишки хвостиков стяжек кусачками
- Обмотайте проблемные участки изолентой:
- Места соединения контактов
- Участки возле металлических кромок
- Зоны возможного трения о кузов
Важно: используйте термостойкую изоленту для участков возле двигателя. Всегда проверяйте свободный ход рулевой колонки и педалей после фиксации проводов.
Монтаж лазерного модуля на бампер или спойлер
Определите оптимальное место установки на заднем бампере или спойлере: центр для симметричной проекции, зона без сильных вибраций и нагрева. Очистите поверхность от грязи и обезжирите спиртовым раствором. Проверьте траекторию луча: припаркуйтесь к стене на расстоянии 2-3 метров для тестовой примерки.
Закрепите модуль согласно конструкции крепления: используйте двусторонний 3М-скотч для легких моделей или просверлите отверстия под саморезы для стационарного монтажа. Убедитесь в отсутствии перекосов – плоскость модуля должна быть строго параллельна земле. Загерметизируйте точки сверления и стыки корпуса силиконом для защиты от влаги.
Подключение питания и финальная настройка
- Прокладка проводов: Через технологические заглушки или резиновые уплотнители заведите кабель в багажник/салон. Избегайте острых кромок и подвижных элементов.
- Соединение со стоп-сигналом: Найдите +12V провод задних фонарей (обычно красный/черный), используйте тестер для проверки при нажатии тормоза. Подключите красный провод лазера к нему через предохранитель (1-2А), черный – к кузову (mass).
| Параметр | Значение |
| Напряжение | 12V DC |
| Потребляемый ток | ≤ 0.5A |
| Угол проекции | ≥ 140° |
- Калибровка: Включите зажигание, нажмите тормоз. Регулировочными винтами на корпусе выровняйте линию параллельно оси автомобиля на тестовой поверхности.
- Фиксация: Затяните крепежные элементы, проложите кабельные стяжки, обработайте соединения термоусадкой.

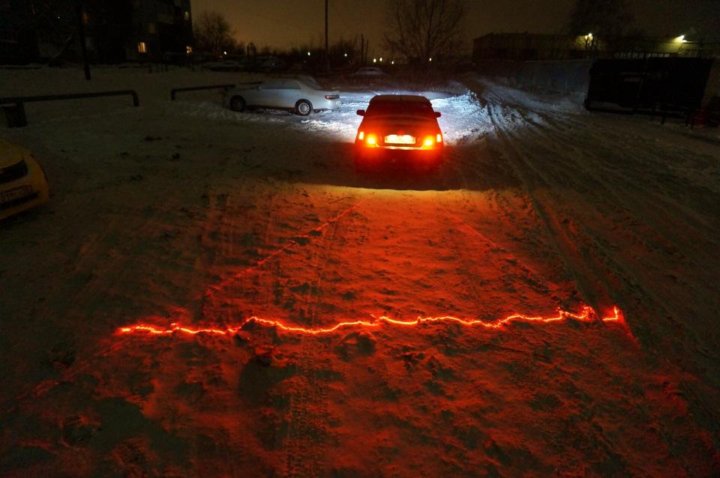

Настройка угла проекции лазерной линии на асфальт
Корректировка угла проекции осуществляется после надежной фиксации лазерного модуля на корпусе стоп-сигнала. Убедитесь, что автомобиль стоит на ровной горизонтальной поверхности, а шины накачаны согласно нормативам производителя. Оптимальное расстояние для калибровки – 3-5 метров от проекции до заднего бампера.
Используйте регулировочные винты или шарниры крепления устройства для изменения наклона. Основная цель – добиться четкой, непрерывной линии, параллельной земле, без искажений или разрывов. Контролируйте результат в темное время суток или в затемненном помещении.
Пошаговая процедура юстировки
- Включите зажигание автомобиля без запуска двигателя
- Активируйте лазерный модуль (обычно через отдельную кнопку или автоматически с габаритами)
- Прокрутите регулировочный винт по часовой стрелке для опускания линии
- Поверните против часовой стрелки для подъема проекции
- Добейтесь расположения линии на расстоянии 0,5-1,5 м от заднего бампера
Критические требования безопасности: Угол должен исключать ослепление водителей сзади идущих ТС. Максимальная высота луча над дорожным покрытием в точке проекции – не более 60 см. Обязательно проверьте стабильность крепления после регулировки, вибрации не должны сбивать настройки.
| Параметр | Рекомендуемое значение | Инструмент контроля |
|---|---|---|
| Расстояние от авто | 0,5-1,5 м | Рулетка |
| Высота линии | ≤60 см | Линейка/нивелир |
| Параллельность оси авто | ±3° | Лазерный угломер |
Финишная проверка: Проедьте по неровной дороге, после чего повторно убедитесь в сохранении правильного угла проекции. При частом сбивании настроек замените крепежные элементы на более жесткие или используйте фиксирующую резьбовую смазку.

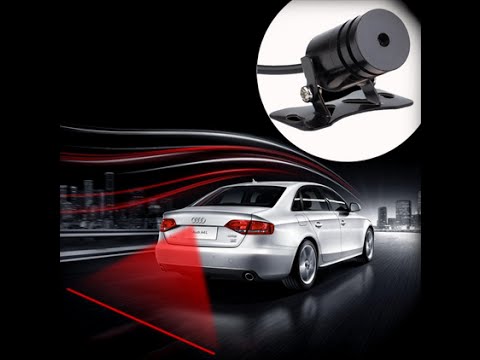

Проверка синхронной работы с основными стоп-сигналами
Убедитесь, что лазерный модуль активируется одновременно со штатными стоп-сигналами при нажатии педали тормоза. Для этого потребуется помощник, который будет контролировать работу задних фонарей из салона автомобиля или снаружи, пока вы воздействуете на педаль.
Отследите возможную задержку включения/выключения луча. Любое рассинхронизация более 0.5 секунд считается критичным дефектом, требующим корректировки подключения или настройки реле времени (если оно предусмотрено в схеме).
Ключевые этапы диагностики
- Визуальная проверка:
- Попросите помощника плавно нажимать/отпускать тормоз
- Сравните момент срабатывания ламп и лазера
- Повторите тест при экстренном торможении (резкий удар по педали)
- Измерение задержки:
- Используйте видеозапись в замедленном режиме (120+ кадров/сек)
- Зафиксируйте разрыв между вспышкой ламп и появлением луча
- Проверка помех:
- Убедитесь, что лазер не активируется при работе габаритов или поворотников
- Проверьте отсутствие ложных срабатываний на неровной дороге
| Параметр | Норма | Метод проверки |
|---|---|---|
| Задержка включения | ≤ 0.3 сек | Видеосъемка в Slo-mo |
| Продолжительность свечения | Совпадает с лампами | Сравнение при удержании педали |
| Паразитная активация | Отсутствует | Тест с включенными фарами и поворотниками |
При обнаружении несоответствий обязательно перепроверьте соединение проводов лазера с цепью стоп-сигналов. Наиболее частая причина рассинхронизации – неправильное подключение к разъёму заднего фонаря или слабый контакт в месте сращивания проводов.
