Установка линз в фары автомобиля - виды, описание и инструкция

Статья обновлена: 18.08.2025

Качество освещения дороги напрямую влияет на безопасность вождения, особенно в темное время суток или сложных погодных условиях.

Стандартные отражатели фар часто не обеспечивают необходимой яркости и четкой светотеневой границы, что приводит к ослеплению встречных водителей и ухудшению видимости.

Установка проекционных линз решает эти проблемы, формируя равномерный световой пучок с резкой "ступенькой" и повышая эффективность освещения.

В статье подробно рассматриваются основные виды линз, их технические особенности и предоставляется детальная пошаговая инструкция по самостоятельному монтажу.

Основные виды линз: биксеноновые и моно-линзы

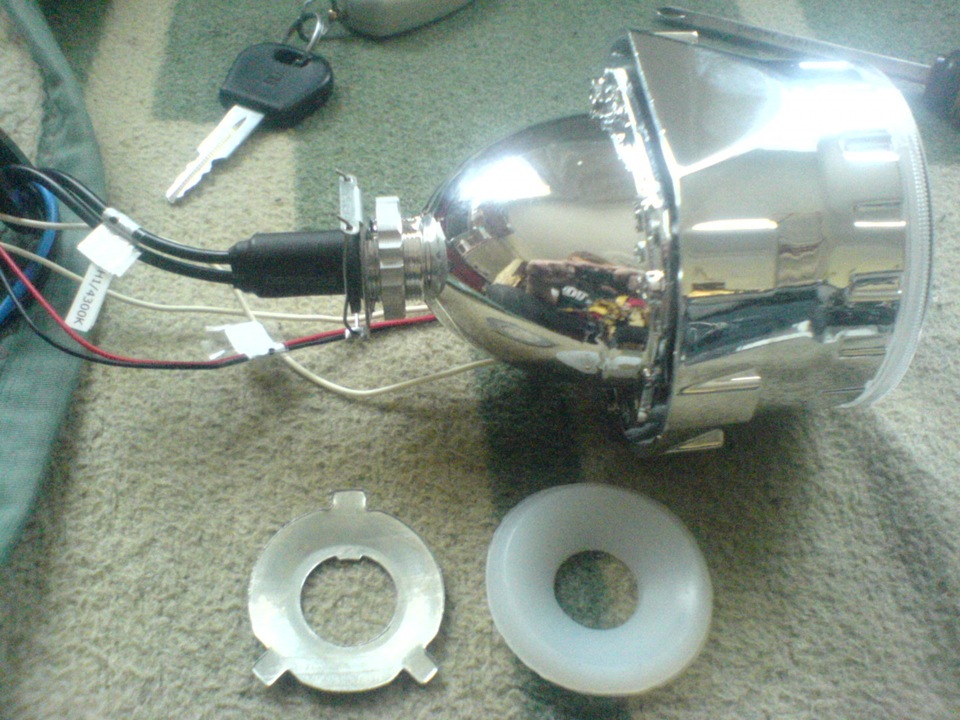

Биксеноновые линзы обеспечивают работу ближнего и дальнего света через один оптический элемент. Конструкция включает подвижную шторку (или смещающуюся линзу), которая механически изменяет световой пучок при переключении режимов. Это позволяет использовать единый источник света для всех функций освещения.

Моно-линзы предназначены исключительно для одного режима освещения – обычно ближнего света. Они не содержат механических элементов переключения и отличаются более простой конструкцией. Для реализации дальнего света в таких фарах требуется отдельная лампа или дополнительный отражатель.

Характеристика	Биксеноновые линзы	Моно-линзы
Функциональность	Ближний + дальний свет	Только ближний свет
Механизм переключения	Подвижная шторка/линза	Отсутствует
Требования к лампам	Одна ксеноновая лампа	Отдельная лампа для дальнего света
Сложность установки	Выше (требует точной настройки механизма)	Ниже (простая фиксация)

Ключевые отличия в эксплуатации

Биксеноновые линзы обеспечивают мгновенное переключение между режимами без задержек благодаря электромагнитному управлению шторкой. Износ механизма может потребовать обслуживания через 5-7 лет эксплуатации.

Моно-линзы исключают риск поломки переключающего механизма, но создают разрозненную световую картинку при активации дальнего света (совмещение пучков от разных источников). Требуют согласованной работы двух пар ламп.

Обзор популярных моделей: D2S, D4S, FX-R

D2S и D4S представляют собой стандартизированные типы газоразрядных (ксеноновых/HID) линз и соответствующих им ламп, широко распространенных в штатных системах освещения многих автомобилей. Основное различие между ними заключается в конструкции цоколя лампы и отсутствии/наличии ртути: лампы D2S имеют металлический цоколь и содержат ртуть, тогда как более современные D4S используют пластиковый цоколь и являются безртутными (обозначаются как "Eco Xenon"). Обе линзы создают четкую светотеневую границу и обеспечивают отличную светоотдачу.

Линзы FX-R, в отличие от D2S/D4S, не привязаны к конкретному типу лампы и являются популярным решением для проекторной биксеноновой или би-LED переделки (ретрофита) фар. Их ключевая особенность – использование механизма "шилд-шаттл" (подвижная шторка) для переключения между ближним и дальним светом, что обеспечивает качественный биксеноновый пучок. FX-R известны своей универсальностью и относительно компактными размерами, облегчающими установку в различные корпуса фар.

Ключевые особенности моделей

D2S / D4S:

• Тип: Газоразрядные (HID) линзы, рассчитанные строго под соответствующие лампы.
• Биксенон: Требуют отдельного биксенонового модуля (соленоида, двигающего шторку или линзу) для реализации дальнего света. Сама по себе линза D2S/D4S - монофункциональна (обычно ближний).
• Световой пучок: Дают очень четкую, "европейскую" светотеневую границу с выраженной асимметрией (подсветка обочины). Качество пучка эталонное.
• Применение: В основном используются для замены штатных линз в фарах, изначально оборудованных ксеноном. Установка в галогеновые фары требует полной переделки под HID.

FX-R:

• Тип: Универсальные биксеноновые линзы (могут работать как с HID, так и с мощными LED лампами).
• Биксенон: Имеют встроенный механизм переключения (шилд-шаттл), обеспечивающий и ближний, и дальний свет из одной линзы.
• Световой пучок: Формируют широкий и равномерный пучок ближнего света с хорошей дальностью и четкой, хотя иногда чуть менее резкой, чем у D2S, светотеневой границей. Дальний свет - мощный сфокусированный луч.
• Применение: Один из самых популярных выборов для профессионального ретрофита (переделки) как галогеновых, так и штатных ксеноновых фар под более мощный или современный источник света (HID или LED). Относительно проще в установке благодаря конструкции.

Характеристика	D2S / D4S	FX-R
Тип лампы	Только HID (D2S или D4S)	HID или LED
Биксенон	Требует внешнего модуля	Встроенный (шилд-шаттл)
Основное применение	Замена штатных линз в HID фарах	Ретрофит (переделка) фар (галоген/HID -> HID/LED)
Совместимость с источниками	Жесткая (только HID)	Гибкая (HID или LED)

Особенности LED-линз: отличия от ксеноновых аналогов

LED-линзы используют светодиоды в качестве источника света, в то время как ксеноновые (HID) работают на газоразрядных лампах. Ключевое отличие – принцип генерации света: LED преобразует электричество в свет напрямую через полупроводник, а ксенон создаёт дуговой разряд в колбе с инертным газом. Это определяет разницу в энергопотреблении, сроке службы и скорости включения.

Светодиодные модули не требуют высоковольтных блоков розжига, в отличие от ксенона, где необходимы балласты (игниторы). LED-линзы мгновенно достигают максимальной яркости, тогда как HID-аналогам нужно 3-10 секунд для прогрева. Геометрия пучка в LED-оптике формируется за счёт расположения диодов на чипе и отражателя, а ксенон использует фокус линзы Проектора и положение электродов в лампе.

Сравнительные характеристики

Параметр	LED-линзы	Ксеноновые линзы
Ресурс работы	25 000–50 000 часов	2 000–4 000 часов
Энергопотребление	20–40 Вт	35–85 Вт
Время включения	Мгновенное	До 10 секунд
Устойчивость к вибрациям	Высокая (нет нити накала)	Средняя

Конструктивные особенности:

• Тепловыделение: LED требуют радиаторов/кулеров, ксенон нагревает линзу и корпус фары.
• Цветовая температура: LED дают 5000–6500K (белый свет), ксенон – 3000–12000K (вариативность).
• Комплектация: LED-модули – единый блок с драйвером, ксенон – лампа + балласт + проводка.

Эксплуатационные ограничения: При установке LED-линз критично точное позиционирование чипа относительно отражателя. Некорректный монтаж вызывает:

1. Ослепление встречных водителей,
2. Неравномерную светотеневую границу,
3. Потерю дальности освещения.

Главные критерии выбора линз под авто

Правильный подбор линз напрямую влияет на качество освещения, безопасность движения и соответствие техническим требованиям. Учитывайте ключевые параметры, чтобы избежать бликов, недостаточной светотеневой границы и проблем с законом.

Ориентируйтесь на характеристики вашего автомобиля и требования к световому пучку. Несоответствие линз может привести к ухудшению видимости или ослеплению других водителей.

Ключевые параметры выбора

• Тип фары: Чётко определите конструкцию (рефлекторная, проекторная) и размеры штатного посадочного места.
• Диаметр линзы: Должен точно соответствовать размеру посадочного гнезда в фаре (стандартные варианты: 2.5", 3.0").
• Тип лампы: Выбирайте линзы, совместимые с используемыми источниками света (галоген H1/H7, ксенон D2S/D2R, светодиодные чипы).
• Качество оптики:
  • Материал: Термостойкое стекло устойчивее к помутнению, чем пластик.
  • Покрытие: Антибликовое напыление снижает паразитную засветку.
  • Чёткость линзы: Отсутствие волн, пузырей и неровностей в стекле.
• Светотеневая граница (СТГ): Резкая и чёткая СТГ (E-mark или DOT стандарт) – обязательное условие для безопасного света без ослепления.
• Крепёжные элементы: Убедитесь в наличии совместимых кронштейнов, регулировочных винтов и уплотнителей для герметичности фары.

Критерий	Важность	Последствия ошибки
Соответствие типу фары	Критическая	Невозможность установки, разрушение фары
Диаметр линзы	Критическая	Протечки, вибрация, неправильная фокусировка
Совместимость с лампой	Высокая	Неправильная работа, перегрев, повреждение лампы
Чёткость СТГ	Высокая	Ослепление встречных водителей, штрафы

Дополнительные факторы: Обращайте внимание на наличие сертификатов (E-mark, DOT), гарантию от производителя и отзывы о конкретной модели. Избегайте дешёвых безымянных комплектов – их характеристики часто не соответствуют заявленным.

Необходимый набор инструментов для монтажа

Подготовка всех инструментов до начала работ исключит простои и повреждение деталей. Отсутствие ключевых приспособлений может сделать установку невозможной или привести к некорректной работе оптики.

Убедитесь в исправности электроинструментов и наличии расходных материалов. Работы с герметиком и нагревательными устройствами требуют проветриваемого помещения и средств индивидуальной защиты.

• Строительный фен - для размягчения заводского герметика фары
• Набор отверток (крестовые, плоские, Torx - в зависимости от авто)
• Гаечные ключи (рожковые/накидные 8-13 мм)
• Канцелярский нож с запасными лезвиями
• Автомобильный герметик (чёрный термостойкий для фар)
• Монтажные перчатки (нитриловые или хлопчатобумажные)
• Защитные очки
• Плоскогубцы с тонкими губками
• Фен для термоусадки или зажигалка
• Термоусадочные трубки (диаметр 3-6 мм)
• Кримпер для клемм
• Мультиметр
• Чистящий спрей и безворсовая ветошь
• Малярный скотч

Подготовка расходников: герметик, крепежи, провода

Герметик для фар – критически важный элемент, обеспечивающий защиту от влаги и пыли после вскрытия корпуса. Используйте только термостойкий полиуретановый состав (например, DoneDeal, HB Fuller, SikaTack), специально разработанный для автомобильных осветительных приборов. Силаконовые герметики не подходят из-за плохой адгезии к пластику и недостаточной эластичности.

Заранее подготовьте все необходимые крепежи. Часто стандартные клипсы или болты не подходят для монтажа линз, поэтому в комплекте обычно идут специальные адаптеры, кронштейны или регулировочные кольца. Тщательно сверьте их совместимость с вашей моделью фары и типом линз. Приобретите дополнительно мелкие саморезы (обычно M3 или M4 длиной 10-15 мм), шайбы и стопорные гайки, если они не включены.

Необходимые провода и электроника

• Провода: Многожильные медные провода сечением не менее 0.75 мм² (предпочтительно 1.0-1.5 мм²) в термостойкой изоляции. Цветовая маркировка обязательна: красный (плюс), черный (минус), синий или белый (управление шторкой биксенона).
• Разъемы: Быстросъемные клеммы (ISO, H7, H1 – в зависимости от линз), клеммные колодки или обжимные коннекторы для надежного соединения.
• Предохранители: Отдельный блок предохранителей на 15-20А для каждой фары, устанавливаемый в подкапотном пространстве рядом с АКБ.
• Реле: Стандартное 4-контактное автомобильное реле (30/40А) для управления подачей напряжения на линзы от штатной цепи ближнего света.

Материал	Тип/Характеристики	Количество (на 1 фару)
Герметик	Полиуретановый, черный/прозрачный	1 тюбик (310 мл)
Саморезы	M3-M4, длина 10-15 мм	4-8 шт
Провода	1.0 мм², термостойкие	Красный (3м), Черный (3м), Синий (1.5м)
Предохранитель	Ножевой (ATO), 15-20A	1 шт

Дополнительно: Термоусадочные трубки разного диаметра (обязательно для изоляции соединений), изолента (как временное решение), стяжки для фиксации жгута проводов. Проверьте наличие переходников для подключения к штатной проводке автомобиля (если не идут в комплекте с линзами).

Важно: Перед началом работ убедитесь, что все расходники соответствуют техническим требованиям ваших линз и автомобиля. Некачественный герметик или недостаточное сечение проводов приведут к запотеванию фар или перегреву цепи.

Правила безопасности при работе с фарами

Отключите отрицательную клемму аккумулятора перед началом любых работ. Это исключает риск короткого замыкания и поражения электрическим током при случайном контакте с проводкой фар. Убедитесь, что ключ зажигания извлечён, а электросистема автомобиля полностью обесточена.

Используйте средства индивидуальной защиты: нитриловые перчатки для предотвращения ожогов от горячих деталей и защиты от химических веществ, а также защитные очки. Пары герметика и мелкие осколки пластика/стекла при демонтаже старых линз могут повредить глаза или кожу.

Ключевые требования

1. Термообработка фар
   • При разборке фары с помощью термофена или духовки строго контролируйте температуру (обычно 80-100°C)
   • Не допускайте перегрева: пластиковый корпус может деформироваться, а отражатель – расплавиться
2. Работа с герметиком
   • Проветривайте помещение – пары полиуретанового герметика токсичны
   • Избегайте контакта герметика с кожей (вызывает химические ожоги)
   • Не направляйте термофен на свежий герметик при сборке
3. Электробезопасность

   Риск	Мера предосторожности
   Короткое замыкание	Изолируйте оголённые контакты после отсоединения разъёмов
   Повреждение ЭБУ	Не включайте фары при снятых лампах/линзах

4. Обращение с линзами
   • Не прикасайтесь к внутренней поверхности линз и отражателей голыми руками – жировые следы вызовут помутнение
   • Храните демонтированные линзы в защитном чехле вертикально

Перед установкой собранной фары на автомобиль проверьте герметичность швов и отсутствие посторонних предметов внутри оптики. Помните: нарушение геометрии светового пучка из-за неправильного монтажа линз ослепляет встречных водителей. После подключения аккумулятора выполните тестовое включение фар на ровной площадке в тёмное время суток для контроля корректности светотеневой границы.

Подготовка рабочего места для установки

Обеспечьте чистое, сухое и хорошо освещенное помещение с достаточным пространством вокруг автомобиля для свободного перемещения. Убедитесь в наличии устойчивой ровной поверхности для размещения снятых фар и комплектующих.

Подготовьте электроэнергию (220В) для подключения строительного фена или термопистолета, а также проверьте исправность всех электрических розеток и удлинителей. Защитите пол и кузовные элементы автомобиля от возможных повреждений плотной клеенкой или картоном.

Необходимые материалы и инструменты

• Основной инструментарий: строительный фен (минимум 1500Вт), набор отверток (крестовых, плоских, Torx), канцелярский нож, плоскогубцы, кусачки.
• Расходные материалы: перчатки нитриловые, защитные очки, малярный скотч, обезжириватель, герметик для фар (например, Butyl или прозрачный силикон), чистая ветошь.
• Дополнительно: штатив для камеры смартфона (для фиксации процесса разборки), антистатические пакеты для мелких деталей.

Элемент	Требование	Примечание
Температура в помещении	Не ниже +18°C	Для корректной работы герметика
Освещение	Яркое, направленное + переносная лампа	Обязательная подсветка внутренней полости фары
Вентиляция	Принудительная вытяжка или открытое окно	Из-за токсичных испарений при нагреве герметика

Перед началом работ обязательно снимите клеммы с аккумулятора автомобиля для исключения короткого замыкания. Разложите инструменты в зоне легкой досягаемости, мелкие крепежные элементы поместите в магнитный лоток или пронумерованные контейнеры.

Демонтаж фары с автомобиля: нюансы

Демонтаж фары требует предварительной подготовки: убедитесь в наличии необходимых инструментов (обычно набор отверток, торцевых ключей и пластиковых монтажных лопаток). Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с электропроводкой. Проверьте доступ к крепежным элементам – на некоторых моделях потребуется частично снять бампер или воздухозаборник.

Учитывайте конструктивные особенности автомобиля: расположение креплений может варьироваться (верхние, нижние или боковые винты/защелки). Обратите внимание на герметичность гидрокорректоров (если предусмотрены) – резкие движения могут повредить трубки. Фиксаторы разъемов часто имеют хрупкие пластиковые защелки – нажимайте точно на запорный механизм, не прилагая избыточного усилия.

Последовательность работ и ключевые моменты

1. Отсоединение разъемов питания: нажмите фиксатор разъема, потяните его вдоль оси контактов (не за провода!). Для моделей с ДХО/поворотниками может быть несколько разъемов.
2. Снятие декоративных накладок: подденьте пластиковым инструментом клипсы или винты под резиновыми заглушками.
3. Откручивание крепежа:
   • Верхние болты обычно доступны после открытия капота
   • Нижние крепления часто скрыты за крылом/бампером
   • Боковые винты могут фиксироваться через технологические ниши
4. Извлечение фары: потяните блок строго назад по направляющим без перекоса. При сопротивлении проверьте наличие скрытых клипс или неоткрученных элементов.

Критические нюансы:

Проблема	Решение
Прикипевшие болты	Обработать проникающей смазкой WD-40 за 10-15 мин до откручивания
Хрупкие пластиковые клипсы	Использовать специализированный съемник, не повреждая посадочные гнезда
Сложность доступа к нижним креплениям	Частичный демонтаж бампера или колесной арки

После извлечения заклейте фару малярным скотчем для защиты стекла от царапин. Храните блок только в вертикальном положении во избежание деформации корпуса. Перед установкой проверьте состояние уплотнителей и посадочной плоскости кузова.

Снятие декоративных элементов и заглушек

Отключите аккумуляторную батарею для исключения короткого замыкания. Подготовьте чистую рабочую зону и набор неметаллических монтажных лопаток, чтобы избежать повреждения ЛКП деталей.

Определите последовательность демонтажа элементов, специфичную для вашей модели авто. Обычно начинают с верхних деталей (радиаторная решетка, капотные накладки), затем переходят к боковым и нижним компонентам.

Пошаговая процедура демонтажа

1. Решетка радиатора:
   • Выкрутите винты крепления в верхней части под капотом
   • Подденьте пластиковые фиксаторы по периметру монтажной лопаткой
   • Потяните решетку на себя, отсоединяя боковые клипсы
2. Бампер (при необходимости):
   • Снимите винты в колесных арках и защите днища
   • Отсоедините датчики парковки и разъемы противотуманок
   • Придерживайте бампер при снятии последних креплений
3. Декоративные накладки фар:
   • Извлеките заглушки крепежных точек отверткой
   • Открутите винты, скрытые под резиновыми уплотнителями
   • Снимите хромированные элементы движением вверх-на себя
4. Тыльные заглушки фары:
   • Найдите круглые пластиковые крышки на задней стенке фары
   • Поверните против часовой стрелки на 45°
   • Потяните за специальный язычок для извлечения

Тип крепления	Инструмент	Особенности
Пластиковые клипсы	Монтажная лопатка	Давить на центр клипсы, не сгибать основание
Винты Torx	Биты T10-T20	Использовать магнитный держатель для предотвращения потери
Поворотные фиксаторы	Руки в перчатках	Не применять силу до щелчка механизма

Все снятые детали складывайте в контейнер с разделителями. Фиксируйте последовательность операций фотосъемкой – это упростит сборку.

Удаление заводского герметика (терморазборка)

Демонтаж заводского герметика – обязательный этап для доступа к внутренностям фары. Этот материал обладает высокой термостойкостью и адгезией, что требует применения метода терморазборки.

Основная цель – размягчить герметик нагреванием до состояния, позволяющего безопасно разделить корпус и рассеиватель фары без повреждения пластика.

Инструменты и материалы

• Строительный фен (термофен)
• Печь для фар (опционально, но предпочтительнее)
• Набор монтажных лопаток (пластиковые или с защитными накладками)
• Термостойкие перчатки
• Пластиковый скребок или тупой нож
• Чистая ветошь
• Обезжириватель (неагрессивный для пластика)

Пошаговая инструкция

1. Подготовка: Извлеките из фары все лампы, провода, заглушки, поворотники (если интегрированы) и прочие съемные элементы. Тщательно очистите внешнюю поверхность фары от грязи.
2. Нагрев:
   • Печь: Установите фару в печь для фар. Выставьте температуру в диапазоне 90-120°C. Время прогрева обычно составляет 10-20 минут (зависит от модели фары и печи).
   • Термофен: Если печи нет, равномерно прогревайте шов по всему периметру фары строительным феном на максимальной температуре (~500-600°C), держа сопло на расстоянии 5-10 см и постоянно перемещая его. Прогревайте небольшие участки (~20-30 см) поочередно. Этот метод менее равномерный и требует больше времени/навыков.
3. Проверка готовности: Герметик готов к разделению, когда при легком нажатии лопаткой в шов он легко поддается и тянется тонкими нитями.
4. Разделение половинок:
   1. Наденьте термостойкие перчатки.
   2. Начните с углов фары. Аккуратно вставьте кончик пластиковой лопатки в шов.
   3. Медленно и плавно продвигайте лопатку вдоль шва, не прилагая чрезмерных усилий.
   4. По мере остывания герметика на отдельных участках (он снова становится твердым) немедленно повторяйте локальный нагрев феном.
   5. Продолжайте последовательно, участок за участком, по всему периметру, пока корпус и рассеиватель не разделятся полностью.
5. Очистка посадочных поверхностей:
   • После разборки на обеих половинках останется слой старого герметика.
   • Тщательно удалите весь герметик с канавок на корпусе и рассеивателе, используя пластиковый скребок или тупой нож. Избегайте металлических инструментов и царапин!
   • Удалите мельчайшие остатки и пыль чистой ветошью.
   • Обезжирьте посадочные поверхности (канавки) с обеих сторон с помощью подходящего очистителя (изопропиловый спирт, специальный автомобильный обезжириватель).

Ключевые моменты	Рекомендации
Температура	Строго 90-120°C. Перегрев деформирует пластик!
Равномерность прогрева	Критически важна. Неравномерный нагрев ведет к внутренним напряжениям и трещинам.
Усилие при разделении	Минимальное! Если половинки не идут, герметик недостаточно прогрет – грейте дальше.
Чистота поверхностей	Любые остатки старого герметика ухудшат герметичность при сборке.
Химия	Избегайте агрессивных растворителей для удаления герметика. Механическая очистка + мягкое обезжиривание.

Аккуратное отделение стекла от корпуса

Прогрейте герметик феном по всему периметру фары (температура ~100-120°C), уделяя особое внимание углам и стыкам. Контролируйте нагрев, чтобы не деформировать пластик. Повторяйте процедуру циклами по 2-3 минуты, проверяя эластичность герметика шпателем.

Вставьте тонкий монтажный инструмент (пластиковую карту, медиатор) в щель между стеклом и корпусом после размягчения герметика. Медленно продвигайтесь по контуру, приподнимая край стекла. Избегайте резких движений и чрезмерного давления на стекло.

Ключевые этапы работы

1. Подготовьте инструменты:
   • Строительный фен
   • Набор неметаллических лопаток (пластик/дерево)
   • Защитные перчатки
2. Техника отделения:
   • Начинайте с верхнего угла фары
   • Двигайтесь волнообразными движениями
   • При застывании герметика – повторно прогревайте участок
3. Контроль качества:
   • Не допускайте трещин в местах креплений стекла
   • Следите за целостностью отражателя внутри корпуса
   • Сохраняйте заводской герметик для возможной сборки

Чистка внутренностей фары перед установкой

Тщательная очистка внутренней поверхности фары – обязательный этап перед монтажом линзы. Пыль, грязь или отпечатки пальцев внутри рассеивателя после сборки будут видны в световом пучке, ухудшая эстетику и корректность работы света. Герметичность собранного узла сделает последующую очистку невозможной без полного разбора.

Используйте безворсовые салфетки из микрофибры или специализированные оптические очистители. Агрессивные растворители, спирт или абразивные материалы запрещены – они могут повредить антибликовое покрытие отражателя или вызвать помутнение пластика. Работайте в перчатках, чтобы исключить попадание жира с кожи на внутренние поверхности.

Порядок действий

1. Демонтируйте фару с автомобиля и полностью разберите её (снимите рассеиватель, уплотнители, штатную линзу при наличии).
2. Обработайте отражатель:
   • Аккуратно продуйте полости фары сжатым воздухом (используйте очищенный воздух без влаги и масла).
   • Легкими движениями без нажима протрите зеркальную поверхность отражателя чистой микрофиброй. Избегайте контакта с острыми краями!
3. Очистите внутреннюю сторону рассеивателя:
   • Протрите микрофиброй, слегка смоченной в дистиллированной воде или специальном средстве для пластика.
   • Немедленно удалите остатки влаги сухой частью салфетки круговыми движениями.
4. Проверьте на чистоту:
   • Осмотрите фару под ярким светом фонарика под разными углами – должны отсутствовать разводы, пылинки, ворсинки.
   • При обнаружении загрязнений повторите очистку.
5. Сразу перед установкой линзы повторно продуйте все внутренние полости фары сжатым воздухом для удаления пыли, осевшей во время очистки.

Материал	Чем чистить	Чем НЕ чистить
Отражатель (хромированный/алюминиевый)	Сухая микрофибра, сжатый воздух	Вода, растворители, спирт, бумажные салфетки
Пластиковый рассеиватель (внутр. сторона)	Микрофибра + дистил. вода/спецсредство	Спирт, ацетон, стеклоочистители, быт. химия

Демонтаж отражателя или штатной линзы

Перед началом демонтажа убедитесь, что фара полностью остыла. Снимите фару с автомобиля, отсоедините разъемы питания и лампы согласно инструкции для вашей модели. Расположите фару на чистой устойчивой поверхности внутренней стороной вверх.

Аккуратно удалите термоклей или герметик по периметру стекла фары, используя строительный фен и монтажный нож. Отделите стекло от корпуса, поддевая стыки отверткой или пластиковым медиатором. Сохраните герметик для последующей сборки.

Извлечение оптических элементов

1. Снимите крепежные элементы: Открутите винты/отожмите пластиковые защелки, фиксирующие отражатель или линзу. Визуально определите точки крепления перед началом работ.
2. Отсоедините регулировочные механизмы: Аккуратно снимите шаровые опоры или открутите регулировочные винты, соединяющие отражатель с корпусом фары.
3. Извлеките оптический блок: Приподнимите отражатель/линзу, одновременно отсоединяя разъемы подсветки поворотников или габаритов (если они закреплены на элементе).
4. Демонтируйте штатную линзу (если установлена):
   • Снимите стопорное кольцо (поверните против часовой стрелки)
   • Извлеките линзу из отражателя
   • Достаньте уплотнительное кольцо и пыльник

Критические моменты: Не прикладывайте излишнее усилие к пластиковым креплениям – они хрупкие. Помечайте расположение регулировочных элементов перед демонтажем. Защитите зеркальную поверхность отражателя от загрязнений и царапин.

После извлечения тщательно очистите внутреннюю полость фары от пыли и остатков герметика. Проверьте целостность посадочных мест для новой линзы. При необходимости удалите перемычки или выполните отверстия в отражателе согласно схеме монтажа приобретенного комплекта линз.

Подготовка посадочного места для новой линзы

Тщательно очистите отражатель фары от пыли, грязи и остатков герметика. Используйте мягкую безворсовую салфетку и изопропиловый спирт для обезжиривания поверхности. Убедитесь, что зона установки полностью сухая перед продолжением работ.

Проверьте геометрию отражателя на предмет сколов или деформаций. Все неровности более 0,5 мм могут нарушить светораспределение. При необходимости выровняйте поверхность мелкозернистой наждачной бумагой (P800-P1000), избегая чрезмерного снятия материала.

Ключевые этапы подготовки

1. Примерка корпуса линзы
   • Установите линзу без фиксации
   • Проверьте зазор между фланцем и отражателем (должен быть равномерным)
   • Отметьте участки, требующие коррекции
2. Модификация посадочного контура
   • Снимите фаску по внутреннему диаметру отверстия
   • Скруглите острые кромки бороздки для прокладки проводки
3. Финальная обработка
   • Протрите поверхность активирующей жидкостью для улучшения адгезии герметика
   • Продуйте зону сжатым воздухом для удаления микрочастиц

Контрольный параметр	Нормативное значение
Допустимое биение плоскости	≤ 0,3 мм
Глубина посадочного гнезда	На 1-1,5 мм больше толщины фланца линзы
Температура поверхности при монтаже	+15°C - +25°C

Убедитесь в отсутствии вибраций корпуса фары при механическом воздействии. При выявлении люфтов штатных креплений замените демпферные втулки перед установкой оптики.

Выбор адаптера: универсальный или ТОП-монтаж

Адаптеры критически важны для корректной фиксации линзы в корпусе фары. Они компенсируют разницу между посадочным диаметром линзы и отверстием отражателя, обеспечивая герметичность и точное позиционирование оптического элемента. Неправильный выбор адаптера приводит к перекосу линзы, утечке света и сокращению срока службы комплекта.

На рынке представлены два основных типа адаптеров: универсальные и ТОП-монтажные (brand-mount). Универсальные подходят для большинства фар независимо от модели авто, но требуют ручной доработки. ТОП-монтажные созданы для конкретных марок (например, Hella, Valeo) и обеспечивают идеальную посадку без модификаций, но их ассортимент ограничен.

Критерии сравнения

Параметр	Универсальный адаптер	ТОП-монтажный адаптер
Совместимость	Подходит для любых фар	Только для конкретных брендов (Hella, AL, Valeo и др.)
Требует доработки	Да (обрезка, подгонка под размер)	Нет (полная совместимость)
Надёжность фиксации	Зависит от качества установки	Максимальная (точное соответствие заводским креплениям)
Сложность монтажа	Высокая	Минимальная
Доступность	Широкая (есть для любых линз)	Ограничена моделями авто

Рекомендации по выбору:

1. Используйте ТОП-монтажные адаптеры, если ваши фары производятся Hella, AL, Stanley или Valeo – это гарантирует герметичность и точную геометрию.
2. Универсальные адаптеры применяйте при отсутствии ТОП-версии или для нестандартных фар. Обязательно:
   • Проверяйте соответствие диаметра линзы и адаптера
   • Точно подгоняйте адаптер под контур отражателя
   • Фиксируйте термостойким герметиком
3. При заказе комплекта линз уточняйте наличие ТОП-адаптера для вашего авто – его артикул часто указан в каталогах производителей (например, Morimoto XB для BMW).

Предварительная примерка линзы в корпусе

Данный этап критически важен для выявления механических несоответствий до фиксации компонентов. Он позволяет визуально и тактильно проверить геометрическую совместимость линзы с конкретным корпусом фары, исключая ошибки монтажа на ранней стадии.

Основное внимание уделяют плотности прилегания светопропускающей части к отражателю, отсутствию перекосов и точному позиционированию крепежных элементов. Обязательно контролируют равномерность зазоров по периметру линзы и свободное размещение проекционного экрана внутри корпуса.

Порядок выполнения примерки

1. Очистите посадочную зону в корпусе фары от пыли и загрязнений сухой микрофиброй
2. Установите линзу без уплотнителя, аккуратно вставив её в штатное место без применения силы
3. Проверьте зазоры между краем линзы и корпусом по всему контуру (оптимально 1-2 мм)
4. Совместите крепежные уши линзы с отверстиями корпуса, убедитесь в отсутствии перекоса
5. Оцените глубину посадки: светопропускающая часть не должна выступать за линию корпуса
6. Проверьте свободу положения шторки при ручном повороте регулировочных винтов

Параметр	Критерий корректности
Боковой люфт	Отсутствие свободного хода при легком покачивании
Стыковка с отражателем	Ровный контур без зазоров >0.5 мм
Центровка крепежа	Болты/шурупы входят в отверстия без перекоса

Маркировка центра и положения светотеневой границы

Точная маркировка оптического центра линзы и светотеневой границы (СТГ) критична для корректного светораспределения. Без правильной разметки даже качественная линза создаст слепящий поток или "заваленный" луч, нарушая ПДД и безопасность. Центр определяет фокус пучка света, а СТГ формирует четкую горизонтальную линию cut-off, отделяющую освещенную зону от темной.

Для маркировки используется лазерный проектор или стена с разметкой на расстоянии 5-10 метров. Автомобиль должен стоять на ровной поверхности с правильным давлением в шинах, а фары – очищены от загрязнений. Обязательно проверяется уровень кузова и регулировка штатных фар перед началом работ с линзами.

Технология маркировки

Процесс включает три этапа:

1. Разметка проекции штатной фары: включается ближний свет, отмечаются:
   • Центральная ось каждой фары (вертикаль через середину)
   • Действующая светотеневая граница
   • Точка максимума интенсивности луча
2. Определение точек крепления линзы:
   • Оптический центр линзы отмечается маркером на защитной пленке или корпусе
   • Положение СТГ линзы фиксируется по технической документации производителя
3. Совмещение меток: при установке линзы в фару совмещают:
   • Оптический центр линзы с осью штатной фары
   • Заводскую СТГ линзы с отмеченной на стене границей

Метка	Назначение	Инструмент для контроля
Оптический центр	Фокусировка светового потока	Лазерный уровень, центровочные риски на корпусе линзы
Светотеневая граница	Контроль угла наклона луча	Регулировочный экран с шагом 0.1%-0.2%
Ось симметрии фары	Правильное направление пучка	Отвес, строительный уровень

После монтажа выполняется финальная верификация: проекция проверяется на экране при включенной линзе. Допустимое отклонение СТГ – не более 0.3° по вертикали (левая часть границы может быть ниже правой на 15 см при замере с 10 метров). При несоответствии требуется коррекция положения линзы в корпусе фары.

Фиксация базового кронштейна линзы

Правильная фиксация кронштейна определяет точность позиционирования линзы и отсутствие вибраций при движении. Неверное крепление приводит к смещению светового пучка, снижению эффективности освещения и возможному повреждению фары.

Перед монтажом очистите посадочную зону фары от пыли и обезжирьте спиртовым раствором. Подготовьте крепежные элементы из комплекта линзы (винты, стопорные кольца), термоклей и инструменты: дрель со сверлом 2-3 мм, отвертку, пинцет.

Последовательность установки

1. Примерка кронштейна – приложите элемент к внутренней поверхности фары, совместив монтажные отверстия с кривизной корпуса.
2. Разметка точек крепежа – через отверстия кронштейна маркером обозначьте места сверления. Убедитесь в отсутствии препятствий внутри фары.
3. Сверление отверстий – выполните отверстия дрелью на малых оборотах. Диаметр сверла должен соответствовать крепежным винтам (обычно 2.5 мм).
4. Фиксация винтами – прижмите кронштейн, вкрутите саморезы равномерно без перекоса. Не допускайте полного затягивания до этапа юстировки.
5. Усиление термоклеем – нанесите клей точечно в местах прилегания кронштейна к фаре, избегая попадания на регулировочные винты. Выдержите 15 минут до полимеризации.

Тип крепежа	Особенности	Надежность
Винты	Требуют точного сверления, возможна замена при повреждении резьбы	Высокая
Термоклей	Компенсирует неровности поверхности, не подлежит демонтажу	Средняя
Комбинированный	Винты + клей: максимальная устойчивость к вибрациям	Максимальная

Контрольный пункт: после фиксации проверьте отсутствие люфта кронштейна рукой. Регулировочные винты должны сохранять свободный ход.

Особенности установки биксенона: соленоид и шторка

Ключевым отличием биксеноновых линз от моно- или проекторных линз под галоген является наличие механизма переключения между ближним и дальним светом внутри самой линзы. Этот механизм основан на взаимодействии электромагнитного соленоида и специальной металлической шторки (экрана), управляющей световым пучком.

Принцип работы заключается в том, что ксеноновая газоразрядная лампа внутри линзы горит постоянно с неизменной интенсивностью и фокусом. Переключение режимов света осуществляется исключительно за счет изменения положения этой шторки относительно фокальной точки линзы, что кардинально меняет форму и направление исходящего светового потока.

Компоненты системы и их функции

Соленоид (Электромагнит):

• Представляет собой катушку индуктивности, установленную на корпусе линзы.
• Получает управляющий электрический сигнал (обычно +12В) при включении дальнего света (от штатного переключателя или блока розжига).
• При подаче напряжения создает магнитное поле.
• Магнитное поле воздействует на якорь (металлический сердечник), связанный механически со шторкой, заставляя его втягиваться.
• При снятии напряжения (включение ближнего света) пружина возвращает якорь и шторку в исходное положение.

Шторка (Экран, Заслонка):

• Это металлическая пластина сложной формы, расположенная в фокальной плоскости линзы.
• Жестко закреплена на оси или штоке, соединенном с якорем соленоида.
• Имеет два основных рабочих положения, определяемых движением соленоида:
  • Положение "Ближний свет": Шторка опущена (или выдвинута). Ее верхняя кромка находится точно в фокусе линзы, отсекая верхнюю часть светового потока от отражателя/лампы. Это создает четкую светотеневую границу (ЛТГ), предотвращая ослепление встречных водителей, и формирует асимметричный пучок с подъемом света к обочине.
  • Положение "Дальний свет": Шторка поднята (или убрана). Она больше не перекрывает верхнюю часть светового потока. Весь свет от лампы, отражаясь, свободно проходит через линзу, формируя мощный симметричный пучок, освещающий дорогу на большое расстояние прямо перед автомобилем.

Компонент	Состояние (Ближний свет)	Состояние (Дальний свет)	Основная функция
Соленоид	Напряжение отсутствует, якорь выдвинут пружиной	Напряжение подано, якорь втянут	Преобразование электрического сигнала в механическое движение
Шторка	Опущена / Выдвинута (закрывает верхнюю часть пучка)	Поднята / Убрана (открывает весь пучок)	Формирование светотеневой границы (ЛТГ) и переключение режимов света

Критические моменты при установке:

1. Правильное подключение соленоида: Управляющие провода соленоида обязательно должны быть подключены к цепи дальнего света автомобиля. Обычно используются два провода: один на массу (-), второй на +12В при дальнем свете. Неправильное подключение приведет к некорректной работе переключения или ее отсутствию.
2. Центровка и ориентация шторки: При сборке линзы и установке шторки на ось соленоида крайне важно обеспечить ее строго правильное положение относительно фокуса линзы и лампы. Перекос или неправильная установка шторки вызовут искажение светотеневой границы (например, "заваленный" или "взлетающий" луч) и плохое светораспределение.
3. Механическая свобода хода: Шторка должна перемещаться соленоидом легко, без заеданий. Необходимо убедиться, что при сборке линзы провода лампы или другие элементы не мешают свободному ходу шторки и якоря соленоида.
4. Проверка работы: После установки линзы в фару, но до окончательной герметизации, обязательно проверьте работу соленоида и шторки. Включите ближний свет (шторка опущена, четкая ЛТГ), затем включите дальний свет (шторка должна мгновенно подняться, ЛТГ исчезнет, пучок станет симметричным и ярким). Убедитесь в четкости переключения и отсутствии дребезга шторки.

Точное позиционирование линзы по осям

Корректная центровка линзы относительно отражателя и корпуса фары критична для формирования правильного светового пучка и предотвращения ослепления встречного транспорта. Любое смещение по горизонтальной, вертикальной или продольной оси приведет к искажению светотеневой границы и снижению эффективности освещения.

Для выполнения операции потребуются: калибровочный стенд или ровная вертикальная поверхность на расстоянии 5-10 метров, лазерный уровень либо нитка с отвесом, набор регулировочных шайб (шайбы-прокладки разной толщины), маркер для разметки. Обязательно выполните работы в затемненном помещении или в темное время суток.

Алгоритм настройки положения

1. Предварительная фиксация: Установите линзу в посадочное место без крепежных винтов. Проверьте отсутствие перекосов визуально.
2. Горизонтальная ось:
   • Направьте фару на калибровочную стену, включите ближний свет
   • Лазерным уровнем отбейте строго горизонтальную линию через центр проекции светового пятна
   • Добейтесь совпадения светотеневой границы (cut-off) с отмеченной линией путем смещения линзы влево/вправо
3. Вертикальная ось:
   • С помощью отвеса отметьте вертикальную осевую линию на стене
   • Отрегулируйте высоту линзы так, чтобы центр горячей точки (самый яркий участок пучка) находился на 5-10 см ниже горизонтальной линии
4. Продольное выравнивание:
   • Измерьте зазоры между фланцем линзы и корпусом фары в четырех точках
   • Подберите шайбы для компенсации перекоса (разница в толщине прокладок не должна превышать 0,5 мм)
5. Фиксация и проверка: Затяните крепежные винты крест-накрест с усилием 2-3 Н·м. Повторно протестируйте светораспределение на стене.

Ось регулировки	Контрольный параметр	Инструмент для проверки
Горизонтальная	Совпадение cut-off с горизонтальной линией	Лазерный уровень
Вертикальная	Положение горячей точки относительно оси	Отвес
Продольная	Равномерность зазора по периметру	Щупы / калибровочные шайбы

После финальной сборки обязательно выполните регулировку угла наклона фары штатным корректором согласно требованиям ГОСТ Р 41.48-2004. Проверьте отсутствие паразитной засветки выше светотеневой границы при движении автомобиля по неровностям.

Надежное крепление адаптера винтами

Фиксация адаптера линзы винтами – критически важный этап, напрямую влияющий на стабильность светового пучка и безопасность эксплуатации. Ненадежное крепление приводит к вибрации линзы во время движения, смещению фокальной точки, преждевременному выходу из строя компонентов и риску ослабления соединения с последующим повреждением фары.

Используйте исключительно крепеж, идущий в комплекте с линзой или рекомендованный производителем, так как его параметры (длина, диаметр резьбы, тип головки) рассчитаны под конкретный адаптер и корпус фары. Саморезы или болты неподходящего размера могут деформировать посадочные отверстия или не обеспечить необходимого прижимного усилия.

Правильная последовательность и техника затяжки

1. Предварительная сборка: Вставьте все винты в отверстия адаптера и корпуса фары вручную, убедившись в их свободном ходе без перекосов. Применение силы на этом этапе недопустимо.
2. Равномерная затяжка: Начните последовательно подтягивать винты крест-накрест (по диагонали) с помощью отвертки или шуруповерта на минимальном крутящем моменте. Это предотвращает деформацию адаптера.
3. Финишное усилие: Проведите окончательную затяжку с умеренным усилием. Цель – плотный прижим без "перетяга", который может сорвать резьбу в пластике фары или сломать крепеж. Ориентируйтесь на момент 1.5-2 Н·м, если иное не указано в инструкции.

Ключевые рекомендации:

• Перед установкой очистите резьбовые отверстия в фаре от пыли и загрязнений.
• Не используйте ударные инструменты (дрели/шуруповерты на высоких оборотах).
• После пробной поездки (20-30 км) проверьте крепеж на предмет ослабления и при необходимости дотяните.

Тип крепежа	Применение	Особенности контроля
Саморезы с пресс-шайбой	Чаще для пластиковых корпусов	Контролируйте глубину вкручивания во избежание срыва резьбы
Болты с гайками	Для усиленных конструкций, металлических баз	Используйте контргайку или фиксатор резьбы
Винты с полукруглой головкой	Универсальный вариант	Следите за равномерностью прижима по окружности головки

Подготовка проводов для подключения

Определите необходимые типы проводов: силовые кабели для питания ксеноновых ламп (1.5-2.5 мм²), управляющие провода для шторки биксенона (0.75-1.5 мм²) и корректора фар. Используйте только медные многожильные провода в термостойкой изоляции, устойчивые к вибрациям и перепадам температур в подкапотном пространстве.

Подготовьте разъемы для подключения к штатной проводке автомобиля – стандартные клеммы ISO или оригинальные коннекторы фары. Обязательно предусмотрите отдельный предохранитель на каждую силовую линию (15-20А) и реле для защиты цепи.

Цветовая маркировка и назначение

Цвет провода	Назначение	Тип подключения
Красный	+12В от аккумулятора	Через реле и предохранитель
Черный	Масса (GND)	К кузову авто
Синий	Управление шторкой	К штатному высокому beam
Желтый	Корректор фар	К блоку управления
Белый	Габариты/ДХО	К цепи освещения

1. Зачистите изоляцию на 8-10 мм с помощью стриппера, избегая повреждения жил
2. Обожмите концы медными гильзами или наконечниками НШВИ для предотвращения рассечения жил
3. Установите термоусадку на все соединения, прогревая феном до полной герметизации
4. Сгруппируйте провода в жгуты по назначению, зафиксировав хомутами через каждые 15 см
5. Проверьте мультиметром отсутствие короткого замыкания между цепями перед подключением

Правильное подсоединение клемм линзы

Подключение клемм линзы к блоку розжига требует точного соответствия полярности и типа разъёма. Неправильное соединение может привести к некорректной работе ксеноновой лампы, перегоранию компонентов или короткому замыканию.

Перед подключением убедитесь в полном обесточивании системы. Все работы выполняются при выключенном зажигании и отсоединённом минусовом проводе от аккумулятора для исключения риска поражения током.

Последовательность подключения

1. Идентификация разъёмов: найдите на линзе два провода (обычно чёрный и красный/синий) и соответствующий порт на балласте.
2. Совмещение коннекторов: соедините фишки методом точного совпадения форм (key-match system) до характерного щелчка.
3. Проверка полярности:
   • Красный/синий провод → клемма "+" на балласте
   • Чёрный провод → клемма "−" на балласте
4. Фиксация соединения: закрепите разъёмы пластиковыми хомутами, исключая натяжение проводов.

Цвет провода линзы	Клемма балласта	Ошибки подключения
Красный/Синий	Плюсовая (+)	Лампа не зажигается
Чёрный	Минусовая (−)	Мерцание, перегрев балласта

Важно: Для биксеноновых линз с мотором корректора света добавьте третий управляющий провод (обычно жёлтый/зелёный) к штатному разъёму фары согласно схеме авто. Изолируйте соединения термоусадкой.

После монтажа выполните тестовый запуск до фиксации линзы в фаре. Контролируйте стабильность светового пучка и отсутствие посторонних звуков из блока розжига.

Изоляция соединений термоусадкой

Термоусадочная трубка обеспечивает герметичную и механически прочную изоляцию электрических соединений в блоке фары, предотвращая окисление контактов и короткие замыкания. Её полимерный состав сжимается под воздействием температуры, плотно обтягивая провода и создавая барьер против влаги и пыли.

Для работы потребуется термофен или газовая горелка с регулируемым пламенем, трубка с коэффициентом усадки 2:1 или 3:1, соответствующая диаметру проводов. Обрежьте трубку с запасом 10-15 мм с каждой стороны соединения.

Пошаговая инструкция

1. Наденьте трубку на провод до соединения контактов
2. Выполните пайку или обжим скрутки
3. Сдвиньте трубку, полностью закрывая оголённые участки
4. Равномерно прогревайте термофеном от центра к краям
5. Контролируйте усадку: поверхность должна стать гладкой без пузырей
6. Осмотрите края: трубка обязана плотно прилегать к изоляции проводов

Критические ошибки: перегрев (оплавление), неравномерная усадка (зазоры), использование трубок без клеевого слоя для ответственных соединений.

Характеристика	Рекомендация
Диаметр до усадки	На 20-30% больше пучка проводов
Температура нагрева	80-120°C (зависит от материала)
Клеевой слой	Обязателен для герметизации в зоне ламп
Цвет	Чёрный для УФ-защиты

После остывания проверьте фиксацию: трубка не должна проворачиваться на проводе. Для двойной защиты поверх термоусадки нанесите слой автомобильного герметика в местах контакта с корпусом фары.

Фиксация экранов и бленд на линзе

Экран (бленда) – металлическая пластина внутри линзы, формирующая четкую светотеневую границу пучка. Фиксация должна исключать вибрации и смещения, иначе граница света будет размытой или асимметричной. Надежное крепление предотвращает ослепление встречных водителей и обеспечивает соответствие светового потока нормам ПДД.

Большинство линз комплектуются штатными кронштейнами и крепежом для экрана. Используйте только оригинальные элементы: самодельные аналоги часто не обеспечивают точного позиционирования. Проверьте комплектность перед началом работ – отсутствие даже одного винта сделает фиксацию ненадежной.

Порядок установки экрана/бленды

1. Позиционирование экрана: Установите экран в пазы корпуса линзы согласно заводской маркировке (стрелки, метки). Следите за строго горизонтальным положением верхней кромки – это критично для ровной светотеневой границы.
2. Монтаж кронштейнов: Приложите фиксирующие кронштейны к корпусу линзы, совместив монтажные отверстия. Предварительно закрепите их винтами без полной затяжки, оставив возможность юстировки.
3. Корректировка положения: Проверьте параллельность экрана оптической оси линзы с помощью линейки или штангенциркуля. Отрегулируйте при необходимости, смещая кронштейны в пределах зазоров.
4. Окончательная фиксация: Затяните все крепежные винты крест-накрест с умеренным усилием. Избегайте перетяжки – это может сорвать резьбу или деформировать корпус.
5. Проверка подвижности: Убедитесь, что экран не смещается при легком нажатии. Для биксеноновых линз проверьте ход экрана при переключении режимов ближний/дальний свет.

Типичные ошибки:

• Перекос экрана из-за неравномерной затяжки винтов
• Использование нештатных прокладок под кронштейны
• Отсутствие контроля горизонтальности верхней кромки
• Забытые заводские защитные пленки на экране

Материал крепежа	Рекомендации
Стальные винты	Допустимы при наличии антикоррозионного покрытия
Алюминиевые кронштейны	Требуют осторожной затяжки из-за мягкости металла
Пластиковые фиксаторы	Только для оригинальных комплектов – не заменять саморезами

После фиксации экрана выполните тестовое включение фары на стенде или вертикальной поверхности. Ровная светотеневая граница без «ступенек» подтверждает правильность установки. При наличии засветки выше контрольной линии повторите регулировку положения экрана.

Проверка работы линзы до полной сборки

После установки линзы в корпус фары и подключения источника света (ксеноновой лампы или светодиодного модуля), но до установки стекла фары и герметизации корпуса, критически важно провести всестороннюю проверку работоспособности и корректности светового пучка. Эта стадия позволяет выявить и устранить любые проблемы до того, как конструкция станет труднодоступной.

Проверка на этом этапе экономит значительное время и силы в случае обнаружения неполадок (неправильная фокусировка, дефекты линзы или источника света, проблемы с электропроводкой, шаткое крепление). Она является последним рубежом перед финальной сборкой, которая сделает последующие корректировки крайне трудоемкими.

Этапы проверки и ключевые моменты

1. Предварительная проверка электромонтажа и включение:

• Визуальный осмотр: Убедитесь, что все провода подключены согласно схеме (плюс/минус, если применимо), клеммы надежно зафиксированы, провода не пережаты и не касаются горячих или острых элементов.
• Подача напряжения: Подключите блок розжига (для ксенона) или драйвер (для светодиодов) к штатной проводке автомобиля или отдельному источнику питания номинального напряжения. Включите ближний свет.
• Контроль работы: Убедитесь, что лампа/светодиодный модуль зажигается стабильно, без мерцаний или задержек. Проверьте работу всех функций (ближний/дальний, если линза биксеноновая или би-LED).

2. Оценка светового пучка (на стене):

1. Установите фару на уровне центра будущих фар автомобиля, направив ее строго перпендикулярно на ровную светлую стену на расстоянии 5-10 метров. Автомобиль должен стоять на ровной поверхности.
2. Включите ближний свет.
3. Внимательно изучите сформированный световой пучок на стене. Идеальная картина для линзы ближнего света:
   • Четкая горизонтальная светотеневая граница (СТГ).
   • Резкий "галочкой" перелом СТГ вверх (правый "подъем" для левостороннего движения).
   • Равномерное заполнение светом области под СТГ без явных темных пятен, полос или "засветов" выше нее.
   • Отсутствие артефактов, колец, цветных ореолов (кроме допустимого небольшого сине-фиолетового оттенка по краю СТГ у некоторых линз).
   • Центр светового пятна должен находиться немного ниже и правее точки, соответствующей центру фары (для левостороннего движения).

3. Проверка переключения "ближний/дальний" (для билинз):

• Активируйте дальний свет. Убедитесь, что шторка (или смещающийся элемент) срабатывает четко и без заеданий.
• Проверьте, что дальний свет имеет правильную форму (обычно симметричное яркое пятно по центру) и достаточную интенсивность.
• Проверьте возврат к ближнему свету.

4. Контроль температуры и фиксации:

• Прогрев: Дайте фаре поработать на ближнем свете 10-15 минут.
• Температурный контроль: Осторожно проверьте рукой температуру линзы, корпуса линзодержателя, отражателя (если есть) и места подключения проводов. Никакие элементы не должны перегреваться до состояния, когда невозможно удержать руку (опасность плавления пластика или возгорания). Особое внимание уделите месту контакта лампы/модуля с пластиковым корпусом линзы.
• Фиксация линзы: Проверьте, не ослабли ли регулировочные винты или болты крепления самой линзы в корпусе фары после прогрева и вибрации при включении/выключении шторки (для билинз).

5. Финальный осмотр перед сборкой:

• Еще раз осмотрите внутреннюю полость фары на предмет забытых инструментов, крепежа или посторонних предметов.
• Убедитесь, что все провода аккуратно уложены и зафиксированы стяжками так, чтобы они не касались линзы, лампы/модуля, подвижных частей шторки и не мешали установке стекла.
• Проверьте чистоту внутренней поверхности отражателя (если есть) и стекла линзы от пыли и отпечатков пальцев.
• Убедитесь в целостности и правильном положении всех уплотнителей (резинки на линзе, уплотнитель под стеклом фары).

Ключевые параметры для проверки на стене:

Параметр	Что проверить	Признак проблемы
Стабильность работы	Включение, отключение, переключение	Мерцание, задержка, невключение
Форма пучка (Ближний)	Четкость СТГ, "галочка", равномерность	Размытая граница, отсутствие подъема, пятна, полосы
Переключение (Биксенон/Би-LED)	Работа шторки, форма дальнего света	Шторка не срабатывает, заедает, дальний слабый/неправильный
Цветовая температура	Цвет света обеих фар	Сильное отличие цвета между фарами
Температура	Нагрев компонентов	Чрезмерный нагрев пластиковых частей, проводки
Фиксация	Надежность крепления линзы, проводов	Линза шатается, провода болтаются, касаются горячего

Только после успешного прохождения всех пунктов проверки и полного устранения выявленных недостатков можно приступать к установке стекла фары, герметизации корпуса и окончательной сборке узла на автомобиль. Пренебрежение этой процедурой с высокой вероятностью приведет к необходимости разбирать фару заново.

Очистка привалочной поверхности фонаря

Тщательная очистка привалочной поверхности фонаря – критически важный этап перед установкой линз. От качества подготовки напрямую зависит герметичность сборки и отсутствие запотевания фары в процессе эксплуатации. Любые остатки загрязнений нарушат прилегание линзы.

Для работы потребуются: обезжириватель (изопропиловый спирт, уайт-спирит), чистая безворсовая ветошь, пластиковый скребок, мелкая наждачная бумага (P800-P1000), резиновые перчатки. Избегайте ацетона или агрессивных растворителей, способных повредить пластик.

Порядок очистки

1. Механическое удаление старого герметика: Пластиковым скребком аккуратно удалите остатки заводского герметика, не прилагая избыточного усилия. Царапины на посадочной плоскости недопустимы.
2. Зачистка стойких загрязнений: При наличии въевшейся грязи или окислов аккуратно обработайте поверхность наждачной бумагой круговыми движениями. Цель – создать матовость без глубоких рисок.
3. Обезжиривание: Смочите ветошь обезжиривателем. Тщательно протрите всю привалочную зону с усилием, меняя участки ткани по мере загрязнения. Повторите 2-3 раза.
4. Контроль качества: Поверхность должна быть абсолютно чистой, сухой и шероховатой на ощупь. Отсутствие пыли, ворса и жирных пятен – обязательное условие.

Не прикасайтесь к подготовленной поверхности руками. При длительном перерыве между очисткой и монтажом линзы повторите обезжиривание непосредственно перед нанесением герметика.

Нанесение термостойкого герметика

Термостойкий герметик обеспечивает полную герметизацию корпуса фары после установки линзы, предотвращая запотевание и попадание влаги внутрь оптики. Он сохраняет эластичность при экстремальных температурах (от -40°C до +200°C), выдерживая нагрев от ламп и солнечное воздействие. Неправильное нанесение приведёт к разгерметизации и необходимости повторного вскрытия фары.

Используйте только специализированные составы для автомобильных фар (например, Butyl Sealant). Тщательно очистите посадочный канавец фары и фланец линзы от пыли, старого герметика и обезжирьте ацетоном или спиртом. Прогрейте герметик строительным феном до 60-70°C для улучшения адгезии – состав должен стать пластичным, но не растекаться.

Технология нанесения

1. Нанесите непрерывный слой герметика толщиной 3-5 мм в U-образный канавец фары по всему периметру.
2. Установите линзу в корпус в течение 5 минут после нанесения состава – герметик быстро теряет клейкость.
3. Сильно прижмите фланец линзы по контуру на 20-30 секунд для фиксации.
4. Соберите крепёжные элементы (пружины, регулировочные болты) согласно инструкции к линзе.
5. Удалите излишки герметика, выступившие по стыкам, пластиковым шпателем или пальцем в перчатке.

Важные нюансы:

• Не допускайте прерываний слоя – даже 2-3 мм пропуск спровоцируют протечку.
• Минимальное время первичной полимеризации – 1 час до установки фары на автомобиль.
• Полное отверждение происходит за 24 часа – избегайте мойки машины в этот период.

Ошибка	Последствие
Холодное нанесение	Снижение адгезии, отслоение
Загрязнённая поверхность	Проникновение влаги через стыки
Превышение толщины слоя (>7 мм)	Деформация корпуса при сборке

Сборка корпуса и притирка стекла под нагревом

Перед началом сборки убедитесь, что корпус фары и линза полностью очищены от старого герметика, пыли и обезжирены. Проверьте совпадение посадочных пазов на стекле и корпусе – перекосы приведут к нарушению герметичности. Подготовьте новый термостойкий герметик (обычно черный бутилкаучук), рекомендованный производителем.

Поместите корпус фары в термопечь или термокамеру, предварительно разогретую до температуры 100-120°C. Выдержите 10-15 минут до размягчения заводского герметика на стыковочном шве. Наденьте термозащитные перчатки – корпус станет очень горячим. Аккуратно извлеките деталь, избегая деформации пластика.

Последовательность притирки стекла

1. Нанесение герметика: Равномерным слоем (толщиной 3-5 мм) нанесите новый герметик в U-образный желоб корпуса по всему периметру. Не допускайте разрывов.
2. Установка стекла: Совместите монтажные метки на стекле и корпусе. Быстро, но без усилий уложите стекло в паз, начиная с нижней части.
3. Притирка: Сильно прижмите стекло ладонями по контуру шва, двигаясь от центра к краям. Контролируйте равномерность прилегания – зазоры недопустимы.
4. Фиксация: Зафиксируйте стекло струбцинами или специальными зажимами (через мягкие прокладки) с шагом 10-15 см. Излишки герметика удалите шпателем.

Важно: Работайте быстро – герметик теряет эластичность через 3-4 минуты после извлечения корпуса из печи. При остывании происходит усадка материала, обеспечивающая плотное прилегание.

Температура печи (°C)	Время нагрева (мин)	Допустимое время сборки (мин)
100	15	4-5
110	12	3-4
120	10	2-3

Оставьте фару в зафиксированном состоянии на горизонтальной поверхности при комнатной температуре минимум на 12 часов. Проведите финальную проверку: визуально убедитесь в отсутствии щелей, встряхните фару – стекло не должно люфтить. Для теста герметичности используйте распыление воды под давлением на стык.

Фиксация струбцинами до полимеризации герметика

После нанесения герметика и установки линзы в корпус фары критически важно обеспечить ее абсолютно неподвижное положение до момента полного отверждения клеящего состава. Любое смещение, даже незначительное, в этот период приведет к нарушению герметичности соединения и, как следствие, к запотеванию фары изнутри в будущем.

Для надежной фиксации применяются струбцины. Их тип и количество зависят от конструкции фары и линзы. Основная задача – равномерно прижать линзу к корпусу по всему периметру сопряжения, обеспечивая плотный контакт с герметиком и предотвращая выдавливание излишков внутрь оптического элемента. Правильное позиционирование линзы относительно отражателя и корпуса должно быть тщательно проверено до затяжки струбцин.

Техника фиксации струбцинами

Подберите струбцины подходящей длины и конфигурации (F-образные, G-образные, быстрозажимные). Используйте мягкие протекторные накладки (резиновые, войлочные) или деревянные/пластиковые прокладки между губками струбцин и поверхностью линзы/корпуса, чтобы избежать повреждений пластика или стекла.

1. Равномерное распределение: Разместите струбцины равномерно по периметру линзы, избегая концентрации давления в одной зоне. Обычно требуется минимум 4 струбцины (по одной на каждую сторону).
2. Постепенное затягивание: Затягивайте струбцины попарно крест-накрест и постепенно, делая по 1-2 оборота винта на каждой. Это гарантирует равномерное прижатие и минимизирует риск перекоса линзы.
3. Контроль выдавливания: Следите за выдавливанием излишков герметика по периметру соединения. Выдавленный герметик должен образовывать ровный валик без разрывов и пузырей. Аккуратно удалите излишки пластиковым шпателем или чистой ветошью, смоченной в растворителе, рекомендованном производителем герметика (до его полимеризации!).
4. Проверка положения: Еще раз убедитесь, что линза не сместилась в процессе затяжки струбцин и находится в правильном положении относительно корпуса и отражателя.

Время полимеризации герметика является критическим параметром. Ни в коем случае не снимайте струбцины раньше срока, указанного производителем герметика! Это время напрямую зависит от типа герметика и температуры окружающей среды:

Тип Герметика	Минимальное Время Фиксации (Часов)	Время Полной Полимеризации (Часов)	Зависимость от Температуры
Полиуретановый (стандартный)	4-6	24	Сильная: при +10°C время увеличивается в 1.5-2 раза
Полиуретановый (быстроотверждаемый)	1-2	6-12	Умеренная
Бутиловый	1-2 (первичная схватка)	24-48	Слабая

Обеспечьте фаре полную неподвижность в течение всего периода фиксации струбцинами и избегайте любых механических воздействий на узел. Только после полного отверждения герметика согласно инструкции производителя струбцины можно аккуратно снять. Поспешное снятие фиксации гарантированно приведет к нарушению герметичности.

Установка защитных резинок и заглушек

Защитные резинки и заглушки предотвращают попадание пыли, влаги и грязи внутрь фары после монтажа линзы. Они обеспечивают герметичность соединения между корпусом фары и линзой, а также защищают электрические провода от внешних воздействий. Правильная установка этих элементов критически важна для долговечности всей оптической системы.

Резинки обычно изготавливаются из термостойкой резины и имеют специальные канавки под проводку. Заглушки закрывают технологические отверстия в корпусе фары, оставшиеся после демонтажа отражателей. Некачественная фиксация или повреждение уплотнителей приведет к запотеванию фары и возможному выходу из строя лампы.

Инструменты и материалы

• Комплект защитных резинок (входят в набор линз)
• Силиконовый герметик для автооптики
• Чистая ветошь и обезжириватель
• Пластиковый монтажный инструмент
• Заглушки соответствующего диаметра

1. Подготовка посадочного места: Тщательно очистите и обезжирьте область установки на корпусе фары. Убедитесь в отсутствии трещин и сколов.
2. Нанесение герметика: Нанесите тонкий слой силикона в пазы защитной резинки. Излишки сразу удаляйте ветошью.
3. Монтаж резинки: Равномерно вдавите резинку по периметру линзы, используя пластиковый инструмент. Контролируйте отсутствие перекосов и заломов.
4. Установка заглушек: Плотно вставьте пластиковые заглушки во все свободные отверстия корпуса до характерного щелчка. При необходимости обработайте кромки герметиком.
5. Проверка герметичности: После сборки фары протестируйте соединения струей воды из пульверизатора. Появление капель внутри требует переустановки уплотнителей.

Тип уплотнителя	Назначение	Особенности монтажа
Кольцевая резинка	Герметизация стыка линзы и фары	Требует ювелирной укладки без растяжений
Кабельные сальники	Защита проводов питания	Обжимаются после протяжки проводки
Заглушки типа "грибок"	Закрытие отверстий от штатных отражателей	Фиксируются вращением на 90°

Важно: Не используйте для прижима резинок металлические инструменты – это гарантированно повредит уплотнитель. При деформации или надрыве резинки обязательна полная замена элемента.

Монтаж фары обратно на автомобиль

Установите фару в посадочное место, совместив крепежные отверстия с направляющими штырями кузова. Аккуратно надавите на корпус до характерного щелчка фиксаторов. Затяните штатные болты крепления в последовательности, рекомендованной производителем (обычно крест-накрест), избегая перекосов и чрезмерных усилий.

Подключите все электрические разъемы к задней части фары, соблюдая цветовую маркировку проводов. Установите на место лампы ближнего/дальнего света (если снимались), поворотники и габариты, убедившись в надежной фиксации их в патронах. Закройте технологические заглушки и защитные кожухи.

Регулировка и проверка

1. Включите зажигание и проверьте работу всех световых режимов: габариты, ближний/дальний свет, поворотники.
2. Направьте автомобиль на ровную поверхность в 5 метрах от стены. Отметьте на стене центр световых пучков.
3. С помощью регулировочных винтов на корпусе фары выровняйте горизонталь и вертикаль светотеневой границы по меткам. Для европейских ПДД граница должна иметь четкий наклон 15% вверх справа.
4. Убедитесь в отсутствии засветов выше установленной зоны и симметричности пучков обеих фар.

Проблема	Решение
Перекос светового пучка	Повторно ослабить и выровнять крепление фары
Не включается один из режимов	Проверить контакт в разъемах, целостность предохранителей
Конденсат внутри фары	Проверить герметичность уплотнителей, установку заглушек

Важно: После первой мойки или дождя проверьте отсутствие протечек в местах соединения корпуса с кузовом. При длительных поездках контролируйте надежность креплений через 500-700 км пробега.

Подключение основного питающего разъема

Основной питающий разъем обеспечивает подачу электроэнергии на линзованный блок от бортовой сети автомобиля. Он включает провода для ближнего/дальнего света, габаритов и массы, требуя точного соответствия распиновки. Неправильное соединение приведет к некорректной работе оптики или короткому замыканию.

Перед подключением отключите минусовую клемму аккумулятора. Подготовьте мультиметр для проверки напряжения, изоленту/термоусадку, схему распиновки разъема вашей модели авто. Убедитесь, что провода линз имеют достаточную длину для коммутации.

Порядок подключения

1. Идентификация проводов:
   • Штатный разъем фары: +12V на ближний свет (часто серый/желтый), +12V на дальний (белый/синий), масса (черный/коричневый), габариты (зеленый/красный)
   • Провода линзы: ближний (Low), дальний (High), общая масса (GND), габариты (Park)
2. Прозвонка цепи:
   • Мультиметром в режиме вольтметра определите назначение каждого контакта штатного разъема при включенных фарах
   • Сравните со схемой распиновки авто
3. Соединение проводов:
   • Скрутите соответствующие провода линзы и штатной проводки (например: Low линзы → ближний свет авто)
   • Обожмите клеммами или пропаяйте соединения
   • Заизолируйте термоусадкой каждое соединение
4. Фиксация разъема:
   • Подсоедините собранный разъем к линзе до характерного щелчка
   • Закрепите жгут проводов стяжками, исключая натяжение

После подключения выполните тестовое включение: подключите аккумулятор, активируйте все режимы работы фар. Проверьте отсутствие мерцания, правильность переключения ближний/дальний свет, работу габаритов. При неполадках немедленно обесточьте цепь и перепроверьте коммутацию.

Соединение группы управляющих проводов

Подключение управляющих проводов линзы обеспечивает корректную работу шторки и корректора, требуя соединения с бортовой сетью автомобиля. Группа включает провода для ближнего/дальнего света (шторка), корректора, габаритов и "массы", которые необходимо правильно коммутировать с заводской проводкой фар.

Ошибки при подключении приводят к коротким замыканиям или некорректной работе оптики, поэтому важно строго соблюдать электрическую схему производителя линз и использовать качественную изоляцию всех соединений.

Порядок подключения

1. Идентификация проводов:
   • Желтый – управление шторкой (ближний/дальний свет)
   • Синий/белый – корректор
   • Красный – габаритные огни
   • Черный – "масса"
2. Соединение с проводкой авто:
   • Сопоставить функции проводов линз с цепями штатной фары
   • Использовать коннекторы или пайку с термоусадкой
3. Тестирование функций:
   • Проверить переключение ближний/дальний свет
   • Протестировать работу корректора
   • Убедиться в отсутствии замыканий

Цвет провода линзы	Функция	Тип соединения
Желтый	Шторка (high/low beam)	К штатному реле дальнего света
Синий/белый	Корректор	К кнопке корректора в салоне
Красный	Габариты	К цепи габаритных огней
Черный	"Масса"	К кузову (очищенная поверхность)

Критические требования: При подключении шторки использовать обязательно реле и предохранитель (10-15А). Провод корректора защищать от перегибов – его обрыв выводит из строя моторчик регулировки.

После монтажа провода уложить в гофротрубку, зафиксировать стяжками без натяжения. Не допускается прокладка рядом с подвижными элементами корпуса фары или горячими деталями двигателя.

Методика регулировки фар на правильном стенде

Регулировка фар на оптическом стенде – обязательный этап после установки линз. Неверная настройка снижает эффективность освещения и ослепляет встречных водителей. Процедура требует специального оборудования и проводится на ровной площадке с разметкой согласно ГОСТ Р 51709-2001.

Автомобиль загружают до снаряженной массы (водитель + 75 кг в багажник), проверяют давление в шинах и исправность подвески. Стенд калибруют по типу фар (галоген/ксенон/LED) и устанавливают транспорт строго перпендикулярно экрану с разметкой. Центральная ось машины должна совпадать с нулевой отметкой стенда.

Пошаговая процедура регулировки

1. Подготовка стенда: Установите тип оптики в настройках оборудования. Выберите схему регулировки (европейская ECE или американская SAE).
2. Позиционирование авто: Наезд передними колесами на платформу позиционирования. Совмещение центральной оси ТС с осью стенда по лазерному указателю.
3. Фиксация кузова: Применение виброгасящих упоров под колеса для исключения колебаний.
4. Калибровка датчиков: Подсоединение сенсоров к фарам. Автоматическая юстировка датчиков по контрольным точкам экрана.
5. Корректировка пучка:
   • Для ECE: Верхняя граница светотеневой границы на 1% ниже горизонтали H (10 см на 10 м)
   • Для SAE: Центр пучка на 1-3 см ниже горизонтали и смещен вправо на 10-20 см
6. Проверка асимметрии: Контроль соответствия углов рассеивания (левая часть пучка – резкий подъем, правая – плавный).

Параметр	Значение для ECE	Значение для SAE
Вертикальное отклонение	-1.0% (±0.1%)	-1.2% (±0.2%)
Горизонтальное отклонение	0% (ось V-V)	+0.5°... +1.0° вправо
Точка перелома	На оси 0-V	Смещена вправо на 10-20 см

После настройки выполняется финальный тест: проекция пучка должна сохранять заданные параметры при раскачивании кузова. Регулировочные винты на корпусе фары фиксируют контргайками. Для ксеноновых блоков обязательна проверка автокорректора угла наклона.

Настройка высоты пучка света

Корректная высота светового пучка критически важна для безопасности: слишком высокий луч ослепляет встречных водителей, а заниженный – сокращает зону видимости. Регулировка проводится после установки линз на ровной площадке с вертикальной стеной (минимальное расстояние 5-10 метров), при полной заправке бака и стандартной нагрузке автомобиля.

Основной инструмент – регулировочные винты на корпусе фары, обычно расположенные сверху (вертикаль) и сбоку (горизонталь). Требуемая маркировка: "UP/DOWN" или стрелки. Перед началом убедитесь, что давление в шинах соответствует норме, а подвеска не перегружена.

Пошаговая процедура регулировки

1. Разметка экрана:
   • Нарисуйте на стене вертикальную линию (Ц), совпадающую с осью симметрии автомобиля.
   • Отметьте горизонтальную линию (Н) на высоте, равной расстоянию от земли до центра фары.
   • Проведите вторую горизонталь (Н1) на 5-10 см ниже линии Н (точное значение уточните в руководстве к авто).
2. Позиционирование:
   • Установите авто перпендикулярно стене. Центр фары должен соответствовать линии Ц.
   • Включите ближний свет, закройте одну фару картоном.
3. Корректировка высоты:
   • Найдите вертикальный регулировочный винт на фаре.
   • Вращайте винт отверткой/шестигранником, пока верхняя граница светового пучка (резкий светотеневой переход) не совпадет с линией Н1.
   • Контролируйте, чтобы "излом" луча (правый подъем) начинался на линии Ц.

Параметр	Значение	Примечание
Расстояние до стены	5-10 м	Чем больше – тем точнее
Смещение Н1 относительно Н	↓ 5-10 см	Зависит от модели авто
Точка "излома" луча	На линии Ц	Обязательное условие

После настройки обеих фар проверьте работу света в движении на темной дороге. При необходимости выполните финальную коррекцию. Помните: неверная регулировка – нарушение ПДД и риск ДТП.

Юстировка по горизонтали

Юстировка по горизонтали определяет направление светового пучка фар относительно продольной оси автомобиля. Её цель – обеспечить симметричное освещение дороги без ослепления встречных водителей и сохранение правильной геометрии светотеневой границы.

Неправильная горизонтальная настройка приводит к смещению "горячих точек" светового пятна: левая фара может "уходить" в обочину, а правая – слепить встречный поток, либо обе фары концентрируют свет в опасном секторе. Точность напрямую влияет на безопасность и эффективность освещения.

Порядок выполнения регулировки

1. Подготовьте авто: накачайте шины до нормы, заправьте бак ≥50%, поместите груз ~75 кг на водительское сиденье.
2. Установите машину на ровную площадку перпендикулярно стене (дистанция 5-10 м). Отметьте на стене:
   • Вертикальную осевую линию автомобиля (Центр 0)
   • Проекции центров каждой фары (точки L и R)
3. Включите ближний свет. Найдите регулировочные винты горизонтали на корпусе фары (обычно обозначены «LEFT-RIGHT» или «H»).
4. Закройте одну фару плотным материалом, оцените свет второй:
   • Вертикальный отрезок светотеневой границы должен совпадать с меткой L (для левой фары) или R (для правой).
   • Допустимое отклонение – ≤1% от дистанции до стены (на 5 м: 5 см).
5. Корректируйте винтом горизонтали, добиваясь совпадения светотеневого "излома" с соответствующей меткой. Повторите для второй фары.

Параметр	Норма	Инструмент
Расстояние до стены	5-10 метров	Рулетка
Допуск смещения по горизонтали	≤1% от дистанции	Линейка
Регулировочный элемент	Винт «H» на фаре	Шестигранник/отвёртка

Важно: после замены линз обязательна комплексная юстировка (вертикаль + горизонталь) на сертифицированном стенде. Ручная настройка у стены – предварительный этап.

Проверка светотеневой границы на стене

Направьте автомобиль перпендикулярно на ровную вертикальную поверхность (стена, гаражные ворота) на расстоянии 5-10 метров. Автомобиль должен стоять на ровной площадке с полной загрузкой (вес водителя + стандартный груз в багажнике). Закройте одну фару плотным непрозрачным материалом (картон, ткань) для проверки поочередно.

Включите ближний свет проверяемой фары. На стене четко визуализируется светотеневая граница (горизонтальная резкая линия со скачком вверх в правой части для левостороннего движения). Используйте малярный скотч для разметки контрольных точек на стене: центральной оси автомобиля и проекции центров обеих фар.

Критерии правильной регулировки

Проверьте следующие параметры относительно контрольной разметки:

• Горизонтальный участок: Основная часть границы должна проходить строго ниже горизонтальной линии, соответствующей высоте центров фар.
• Правый подъем (скачок): Вертикальный скачок должен начинаться строго на вертикальной линии, обозначающей центр фары.
• Высота подъема: Верхняя точка скачка не должна превышать уровень центра фары (для большинства авто).
• Симметрия: Светотеневые границы обеих фар должны быть идентичны по высоте горизонтальной части и форме скачка.

При отклонениях необходима регулировка. Используйте регулировочные винты на корпусе фары:

1. Верхний/нижний винт: Изменяет угол наклона по вертикали (поднимает/опускает всю границу).
2. Боковой винт: Смещает границу влево/вправо (выравнивает точку начала скачка).

Отклонение	Регулировка
Граница выше нормы	Вращайте верхний винт по часовой стрелке (опускает луч)
Граница ниже нормы	Вращайте верхний винт против часовой стрелки (поднимает луч)
Скачок смещен влево	Вращайте боковой винт по часовой стрелке (сдвигает луч вправо)
Скачок смещен вправо	Вращайте боковой винт против часовой стрелки (сдвигает луч влево)

Контроль работы портативных корректоров

После монтажа линз и подключения корректоров обязателен тест их функциональности. Убедитесь, что приводы свободно перемещают штоки и не издают посторонних шумов (треск, скрежет). Проверьте отсутствие механических препятствий в траектории движения штока и надежность крепления самого корректора к кузову или фаре.

Подключите корректоры к бортовой сети автомобиля согласно схеме производителя. Используя штатный переключатель в салоне, последовательно меняйте режимы освещения (0, 1, 2, 3). Наблюдайте за синхронным перемещением штоков корректоров на обеих фарах и четкой фиксацией в каждом положении. Любая задержка или несовпадение хода указывают на неполадки.

Порядок проверки корректности регулировки

1. Визуальная оценка хода штока: При смене режимов шток должен плавно выдвигаться/втягиваться на равную длину для всех положений.
2. Контроль синхронности: Движение штоков левой и правой фары должно происходить одновременно и одинаково.
3. Проверка крайних положений: Убедитесь, что шток достигает максимального выдвижения (режим "3" - нагрузка) и полного втягивания (режим "0" - без нагрузки) без упора в механизм фары.
4. Тест на удержание позиции: После выбора режима шток не должен самопроизвольно смещаться под нагрузкой (вибрация, неровности).

При обнаружении проблем (рассогласование, заклинивание, нерабочий режим) выполните:

• Повторную проверку электрических соединений и целостности проводов.
• Калибровку корректоров (если предусмотрена производителем).
• Визуальный осмотр штока и посадочного гнезда в фаре на предмет перекоса или загрязнения.
• Замену неисправного корректора.

Финальный этап - регулировка света фар на стенде с использованием проверенных и исправных корректоров для точной установки светотеневой границы согласно нормам.

Тестирование ближнего/дальнего света

После установки линз критически важно проверить корректность работы световых пучков. Неправильная настройка создаст опасные блики для встречного транспорта и ухудшит вашу видимость. Тестирование проводят на ровной площадке в темное время суток, предварительно уточнив в руководстве автомобиля рекомендованную дистанцию и высоту центра фар от земли.

Автомобиль должен быть загружен в соответствии с повседневными условиями (топливный бак не менее чем наполовину, стандартный груз в багажнике, давление в шинах по норме). Стена или вертикальный экран потребуются для визуальной оценки границ света и точки "излома" пучка ближнего света.

Порядок проверки светотеневой границы

1. Установите автомобиль перпендикулярно экрану на расстоянии 5-10 метров (точное значение уточните в мануале).
2. Отметьте на экране горизонтальную линию, соответствующую высоте центров установленных линз.
3. Нанесите вертикальные метки, совпадающие с центральной осью автомобиля и осями каждой фары.
4. Включите ближний свет. Основная светотеневая граница (горизонтальный "резкий" край пучка) должна:
   • Проходить ниже отмеченной линии высоты фар на 10-15 см (для стандартной дистанции 10м)
   • Иметь четкий подъем под 15 градусов справа (для праворульных авто - слева) для освещения обочины
   • Точка "излома" (начало подъема) обязана совпадать с вертикальной осью соответствующей фары

Переключитесь на дальний свет. Пучок должен быть симметричным, максимально ярким в центре и не иметь "завалов" вверх или в стороны. Проверьте, что при переключении ближний/дальний свет не засвечивает встречную полосу выше допустимого уровня.

Параметр	Ближний свет	Дальний свет
Граница пучка	Четкая горизонтальная с подъемом справа	Равномерное яркое пятно без резкой верхней границы
Направление	Строго вниз и вправо (для LHD)	Прямо вперед, центр чуть выше горизонта
Асимметрия	Допустима по схеме "подъем-обочина"	Не допускается (оба пучка строго симметричны)

Если выявлены отклонения (блики выше нормы, смещенная точка излома, неравномерная яркость), потребуется повторная регулировка линз с помощью винтов корректора на корпусе фары. Проведите контрольный тест-драйв по неосвещенной дороге для оценки реальной эффективности и отсутствия слепящего эффекта.

Диагностика возможных ошибок при подключении

После установки линз и подключения проводки к блоку розжига или штатной электросети автомобиля возможны некорректная работа оптики или полный отказ системы. Проблемы проявляются через хаотичное мигание, неравномерное свечение, отсутствие зажигания газоразрядных ламп либо срабатывание предохранителей.

Первичная диагностика требует проверки целостности цепи и соответствия полярности. Используйте мультиметр для тестирования напряжения на клеммах подключения и убедитесь в отсутствии короткого замыкания. Особое внимание уделите герметичности мест соединения проводов – влага вызывает окисление контактов.

Типовые неисправности и методы их выявления

Распространенные симптомы и решения:

Симптом	Возможная причина	Диагностика
Линзы не включаются	Обрыв питания, перегоревший предохранитель	Прозвонить цепь от АКБ до балласта, проверить предохранители
Мигание при работе	Слабый контакт, неисправный балласт	Осмотреть разъемы на предмет окисления, заменить балласт на заведомо исправный
Работа только одной фары	Повреждение проводки, выход из строя лампы	Поменять лампы местами, проверить напряжение на клеммах неработающей фары
Срабатывание предохранителя	Короткое замыкание, перегрузка цепи	Визуальный осмотр проводов на предмет перетирания, замер сопротивления

Критичные ошибки подключения:

1. Инвертированная полярность – приводит к мгновенному выходу балласта из строя. Проверьте соответствие "+" и "-" на разъемах.
2. Использование штатных реле без декодера – вызывает конфликт с системой диагностики CAN-bus. Требуется установка обходчиков ошибок.
3. Прямое подключение к генератору – провоцирует скачки напряжения. Цепь должна питаться через реле от аккумулятора.

При отсутствии видимых дефектов выполните пошаговую проверку компонентов:

• Тест лампы на другой фаре
• Замер выходного напряжения балласта (должно быть 80-90V AC)
• Проверка корректности заземления на кузов (сопротивление ≤ 0.5 Ом)
• Анализ качества коммутации разъемов H4/H7

Обработка стыков фары для гидроизоляции

После установки линзы и сборки корпуса фары критически важно обеспечить полную герметизацию стыков. Некачественная гидроизоляция приведет к запотеванию стекла, коррозии контактов и выходу оптики из строя. Используйте только специализированные автомобильные герметики, устойчивые к перепадам температур и вибрациям.

Перед нанесением состава тщательно обезжирьте стык спиртовым раствором или антисиликоном. Удалите остатки старого герметика и пыль, обеспечив идеальную адгезию. Ширина наносимого слоя должна покрывать весь технологический паз по перимету фары без пропусков.

Технология нанесения герметика

1. Заполните монтажный пистолет герметизирующим составом (рекомендуются полиуретановые марки: Loctite 3090, Teroson EP 500)
2. Нарежьте носик тубы под углом 45° для формирования валика толщиной 3-4 мм
3. Наносите состав непрерывной линией по всему периметру стыка, избегая разрывов
4. Сразу после нанесения соедините половинки фары, зафиксируйте защелки
5. Удалите излишки герметика шпателем или ветошью с растворителем до полимеризации

Типичные ошибки:

• Экономия герметика - тонкий слой не обеспечит влагозащиту
• Использование бытовых силиконов - выделяют кислотные пары, разрушающие отражатель
• Преждевременная установка фары на авто - требует 12-24 часа для полной полимеризации

Тип герметика	Время схватывания	Особенности
Полиуретановый	24 часа	Высокая эластичность, лучшая адгезия к пластику
Бутилкаучуковый	3-4 часа	Термостойкость до 120°C, требует предварительного прогрева

Для проверки герметичности поместите собранную фару под воду на 10 минут. Появление капель внутри требует повторной разборки и обработки. Дополнительно обработайте места ввода проводов термоусадочными трубками с клеевым слоем.

Пост-установочный уход за линзами

Регулярная очистка линз – ключевой аспект поддержания их эффективности и светопропускания. Используйте мягкую безворсовую микрофибру, слегка смоченную чистой водой или специальным средством для пластиковых фар. Избегайте абразивных материалов, агрессивных растворителей (бензин, ацетон) и составов с аммиаком, так как они могут повредить антибликовое покрытие и вызвать помутнение.

Периодически проверяйте герметичность стыков между линзой, корпусом фары и уплотнителями. Попадание влаги внутрь приводит к конденсату, коррозии отражателя и выходу из строя комплектующих. При обнаружении запотевания, незамедлительно просушите фару и устраните причину разгерметизации (часто – замена уплотнителя или обработка стыков герметиком).

Рекомендации по эксплуатации

• Защита от УФ-излучения: Наносите полироль с УФ-фильтром раз в 3-6 месяцев для предотвращения пожелтения и потери прозрачности.
• Контроль фиксации: Убеждайтесь в надежности крепления линзы и отсутствии вибраций при движении по неровностям.
• Коррекция светового пучка: Проверяйте настройку "cut-off" линии после замены ламп или механических воздействий (например, после ДТП).

Проблема	Причина	Действие
Трещины/сколы на поверхности	Механические повреждения (камни, удары)	Немедленная замена линзы для сохранения герметичности фары
Внутреннее загрязнение/пыль	Разгерметизация при установке или эксплуатации	Разборка фары, чистка компонентов сжатым воздухом, восстановление уплотнений
Снижение яркости света	Накопление грязи, деградация покрытия, помутнение	Профессиональная полировка или замена при глубоких повреждениях

1. После мойки авто: Протирайте линзы насухо во избежание минеральных разводов.
2. Зимой: Очищайте фары ото льда пластиковым скребком, не допуская сильного механического воздействия.
3. При замене ламп: Не касайтесь колбы пальцами (используйте перчатки/салфетку) для исключения жировых пятен, сокращающих срок службы.

Рекомендации по чистке линзованной оптики

Регулярная чистка линзованной оптики критически важна для сохранения светопропускания и предотвращения деградации полимерных покрытий. Загрязнения (пыль, дорожные реагенты, насекомые) создают светорассеивающий слой, снижающий эффективность освещения на 30-40%.

Используйте исключительно специализированные составы для автомобильной оптики. Бытовые моющие средства, растворители или абразивные пасты разрушают антибликовые покрытия и вызывают микроцарапины, необратимо ухудшая световой пучок.

Технология безопасной очистки

• Подготовка поверхности: Смойте грубые загрязнения струей воды без механического контакта. При сильных отложениях насекомых предварительно нанесите пенное средство на 3-5 минут
• Выбор инструментов: Применяйте микрофибру с ворсом менее 200 г/м² или целлюлозные салфетки без швов. Запрещено использовать губки, бумажные полотенца, ткани с грубой текстурой
• Метод нанесения: Распыляйте очиститель на салфетку (не на линзу), избегая попадания жидкости в вентиляционные отверстия корпуса фары. Движения – строго от центра к краям без круговых растираний

Тип загрязнения	Средство	Периодичность
Пыль/грязь	PH-нейтральный шампунь	Каждую мойку кузова
Биологические загрязнения	Спецгель для насекомых	Немедленно после появления
Химические плёнки	Спиртосодержащий клинер (не более 10% изопропанола)	Раз в 2 месяца

После очистки проверьте равномерность светового пучка в тёмное время суток. Появление гало, размытых границ или цветных пятен свидетельствует о повреждении покрытия – в этом случае требуется профессиональная полировка. Для защиты обработанной поверхности нанесите гидрофобное покрытие, снижающее адгезию грязи на 60-70%.

Типичные ошибки новичков при монтаже

Неправильный монтаж линз не только ухудшает световой пучок, но и создаёт риски для безопасности. Разберём распространённые промахи, которых легко избежать при внимательной работе.

Игнорирование этих ошибок приводит к запотеванию фар, перегреву элементов или ослеплению встречных водителей. Строгое соблюдение технологии – обязательное условие качественного результата.

Ключевые ошибки и их последствия

• Пренебрежение герметизацией – Недостаточная обработка стыков герметиком вызывает попадание влаги и пыли внутрь фары. Результат: конденсат на отражателе и линзе, коррозия контактов.
• Неточная центровка линзы – Смещение оптического центра относительно лампы. Последствие: асимметричный световой пучок, тёмные зоны на дороге, ослепление встречного потока.
• Неправильная фиксация лампы – Перекос цоколя или неполная посадка в посадочное гнездо. Приводит к: неравномерному распределению света, перегреву пластиковых деталей, расплавлению корпуса фары.
• Игнорирование калибровки – Отказ от регулировки светотеневой границы после установки. Опасность: свет бьёт выше допустимой плоскости, ослепляя других участников движения.
• Повреждение уплотнителей – Разрыв или деформация резиновых колец при монтаже. Следствие: нарушение теплоотвода, проникновение грязи, сокращение срока службы линзы.
• Использование нештатных крепежей – Саморезы вместо специализированных термостойких фиксаторов. Риск: ослабление крепления из-за вибрации, выпадение линзы при движении.

Юридические аспекты установки линз в РФ

Установка линз на фары автомобиля в России регулируется Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Основное требование – соответствие измененной светотехники установленным нормам по силе света, углам рассеивания и цветности. Несоблюдение этих параметров квалифицируется как нарушение.

Любая модификация фар, включая установку линз, считается конструктивным изменением. Для законности эксплуатации автомобиля с такими изменениями необходимо получить свидетельство о соответствии конструкции транспортного средства требованиям безопасности. Это требует проведения официальной экспертизы в аккредитованной лаборатории и внесения отметки в документы автомобиля.

Ключевые требования и последствия нарушений

Основные юридические условия и ограничения:

• Тип фары: Линзы допустимо устанавливать только в фары, изначально рассчитанные на их использование (маркировка "D" или "DC" на рассеивателе). Установка в фары под лампы накаливания ("C" или "HC") без сертификации запрещена.
• Корректор света: Обязательна работоспособная система автоматической коррекции угла наклона фар (электронный корректор) для предотвращения ослепления водителей встречных ТС.
• Омыватель фар: Наличие сертифицированной системы омывателя фар обязательно для фар с линзами, если источник света – галоген или ксенон.

Последствия несанкционированной установки:

Нарушение	Статья КоАП РФ	Санкция
Эксплуатация ТС с несоответствующей светотехникой	ч. 1 ст. 12.5	Предупреждение или штраф 500 руб.
Управление ТС с установленными световыми приборами несоответствующего цвета или режима работы	ч. 3 ст. 12.5	Лишение права управления ТС на срок от 6 мес. до 1 года с конфискацией приборов
Отсутствие регистрации изменений конструкции	ч. 1 ст. 12.5	Штраф 500 руб. + запрет эксплуатации ТС

Для легализации необходимо:

1. Получить предварительное заключение ГИБДД о возможности внесения изменений.
2. Провести экспертизу измененной фары в аккредитованной лаборатории на соответствие ТР ТС 018/2011.
3. Пройти технический осмотр с новыми фарами.
4. Представить документы (заключение экспертизы, диагностическую карту) в ГИБДД для внесения изменений в ПТС/Свидетельство о регистрации.

Рекомендации по выбору сервиса при сложностях

При возникновении технических сложностей, отсутствии специализированного инструмента или неуверенности в собственных силах настоятельно рекомендуется обратиться в профессиональный автосервис. Неправильная установка линз может привести к нарушению герметичности фар, некорректной фокусировке света и даже короткому замыканию электропроводки.

Выбор мастерской требует внимательного подхода, так как качество работы напрямую влияет на безопасность и долговечность системы освещения. Критически важно избегать гаражных мастеров без соответствующего оборудования и официальных гарантий на выполненные работы.

1. Специализация и опыт: Уточняйте профильную направленность сервиса – предпочтение отдавайте центрам, специализирующимся на тюнинге оптики или конкретно вашей марки авто. Проверьте примеры выполненных работ.
2. Оборудование и технологии: Убедитесь, что сервис использует профессиональные термопечи для вскрытия фар, точные кронштейны для фиксации линз и заводские герметики. Отсутствие спецоборудования – красный флаг.
3. Комплектующие: Уточните происхождение линз и сопутствующих деталей (крепления, экраны). Сервис должен предоставить сертификаты на комплектующие и дать гарантию от 6 месяцев.
4. Гарантийные условия: Обязательно заключение письменного договора с четким указанием гарантийных обязательств на работу и материалы. Избегайте устных договоренностей.
5. Диагностика и юстировка: После установки сервис обязан провести компьютерную регулировку света на оптическом стенде и предоставить вам протокол замеров.

Список источников

Информация для статьи была собрана из технически проверенных источников, включая специализированные автомобильные ресурсы, инструкции производителей и профильные форумы. Основное внимание уделялось актуальным данным по совместимости оборудования, стандартам безопасности и практическому опыту установки.

При подготовке материала использовались как текстовые руководства, так и визуальные материалы для точной передачи этапов монтажа. Все упомянутые спецификации и рекомендации сверялись с требованиями ПДД и международными нормами освещения транспортных средств.

1. Производители оптики: Каталоги и технические бюллетени компаний Hella, Osram, Philips, Bosch (описание конструкций линз, типов шторок, светораспределения)
2. Автомобильные форумы: Тематические разделы на Drive2.ru, Авто.ру, Mercedes-klub.ru (реальные кейсы установки, ошибки, сравнение линз Bi-LED/Mono-LED/HID)
3. Видеоинструкции: Каналы на YouTube с пошаговыми монтажами (раскройка отражателя, герметизация, юстировка пучка)
4. Сервисные мануалы: Официальные руководства по разборке фар конкретных марок авто (VW Golf, Toyota Corolla, Lada Vesta)
5. ГОСТ Р 41.112-2019: Требования к световым приборам транспортных средств (параметры светотеневой границы, углы освещения)
6. Книги по автоэлектрике: Разделы по модернизации систем освещения в изданиях "За рулем" и "Автоэлектроника"

Видео: Установка линз в фары. Простой видеоурок.


• Повышение мощности ЯМЗ-7511 - работа легендарного двигателя

• Volvo 140 - история создания легендарного внедорожника

• Двигатель Шаубергера - вымысел или забытая реальность?
