Установка парктроника на Ладу Калину своими руками

Статья обновлена: 18.08.2025

Современные парковочные системы давно перестали быть роскошью, став важным помощником для водителей в условиях плотного городского трафика.

Для владельцев Лады Калины самостоятельный монтаж парктроника – реальная возможность повысить комфорт и безопасность без серьезных затрат.

Эта статья подробно разберет все этапы установки: от выбора оборудования до тонкостей подключения электроники и датчиков.

Четкое следование инструкции позволит качественно интегрировать систему и избежать распространенных ошибок при работе с бампером и электропроводкой автомобиля.

Подготовка необходимых инструментов и комплекта парктроника

Перед началом монтажа парковочной системы на Lada Kalina важно тщательно собрать все требуемые инструменты и компоненты. Это исключит простои в процессе работы и гарантирует корректную установку датчиков и электронного блока.

Основой станет комплект парктроника, включающий как минимум четыре ультразвуковых сенсора для заднего бампера, электронный блок управления, дисплей (или бипер) для индикации расстояния, а также провода с разъемами. Проверьте наличие крепежных элементов – пластиковых колец-держателей для датчиков и двухстороннего скотча для фиксации оборудования.

Инструменты для установки

Электродрель со ступенчатым сверлом 10-26 мм – для аккуратных отверстий в бампере
Канцелярский нож – подрезка обивки багажника
Крестовая и плоская отвертки – демонтаж пластиковых накладок
Изолента и термоусадка – защита соединений проводов
Мультиметр – проверка напряжения в цепи задних фонарей
Фонарик и зеркало – осмотр труднодоступных зон багажника

Дополнительные материалы

Маркер/карандаш	Разметка центров отверстий на бампере
Малярный скотч	Защита ЛКП при сверлении
Провод сечением 1.5 мм²	Удлинение штатных кабелей при необходимости
WD-40	Обработка металлических крепежей

Важно: перед вскрытием упаковки парктроника убедитесь в соответствии модели автомобилю и наличии инструкции на русском языке. Проверьте целостность датчиков – даже мелкие сколы на их поверхности нарушат точность измерений.

Выбор оптимального места для размещения датчиков на бампере

Располагайте датчики строго на пластиковой части бампера, избегая участков с усиливающими элементами или металлическими деталями. Оптимальная высота – 45-55 см от земли, что гарантирует корректное обнаружение распространенных препятствий (бордюры, столбики, фонарные стойки). Обязательно соблюдайте равномерность распределения по всей ширине бампера.

Для Лады Калины классической решетки бампера выделите четыре точки: две ближе к краям (отступив 8-12 см от углов) и две в центральной части. Избегайте зон крепления номерного знака, штатных вырезов или деформаций – датчики должны монтироваться только на ровных плоских участках без внутренних перемычек.

Порядок разметки точек установки

Очистите бампер от грязи и обезжирьте поверхность.
Закрепите макетную ленту горизонтально на высоте 50 см по всей ширине бампера.
Разделите бампер на 5 равных сегментов вертикальными метками (примерные расстояния для Калины: 20-25 см между датчиками).
Перенесите точки сверления на 2-й и 4-й линии разметки (центральные датчики – на 1-й и 5-й линиях).

Критические требования:

Минимальное расстояние от края бампера – не менее 8 см
Угол наклона каждого датчика – строго перпендикулярно земле
Запрещена установка вблизи выхлопной трубы (температурные помехи)

Зона бампера	Рекомендация	Ошибки
Центр	Допустимо при отсутствии номера	Сверление под/над номерным знаком
Боковые секции	Идеально для крайних датчиков	Смещение к колесным аркам
Нижний кант	Запрещено (ложные срабатывания)	Монтаж ниже 40 см

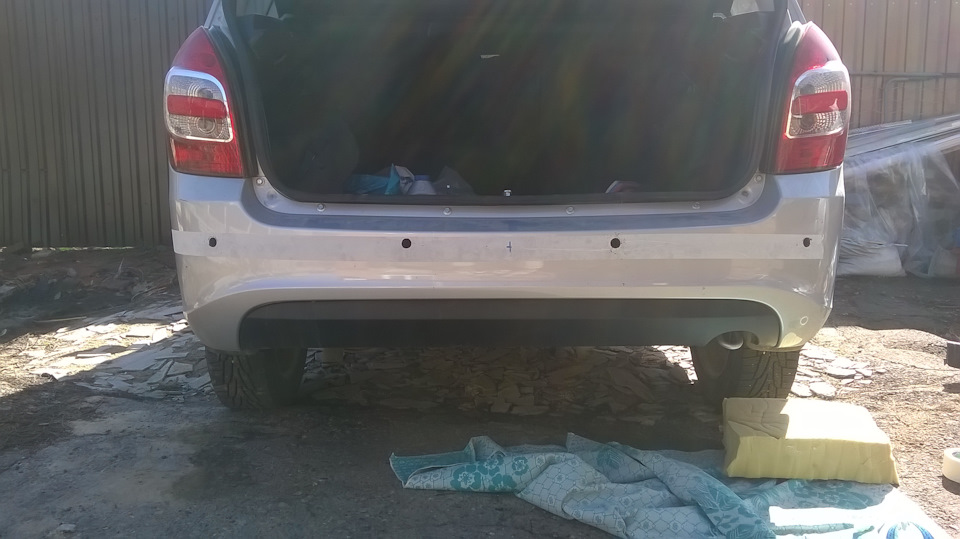

Разметка центров отверстий под датчики на заднем бампере

Снимите задний бампер и очистите рабочую поверхность от загрязнений. Уложите бампер на ровное покрытие внутренней стороной вверх, предварительно защитив его от царапин мягким материалом. Определите центральную ось бампера, измерив его ширину рулеткой и отметив середину маркером.

Соблюдайте симметрию расположения датчиков относительно центральной оси – это критично для корректной работы системы. Стандартная высота установки для парктроников на Lada Kalina составляет 50-60 см от дорожного покрытия. Уточните рекомендации производителя в инструкции к конкретной модели парктроника.

Пошаговый порядок разметки

Отступите от краёв бампера по 10-15 см – это позиции для крайних датчиков.
Измерьте расстояние между метками крайних датчиков. Разделите его на равные интервалы:
- Для 3 датчиков: 2 равных отрезка
- Для 4 датчиков: 3 равных отрезка
Нанесите метки в точках деления, используя маркер и строительную рулетку.
Проверьте:
- Горизонтальность линии установки (уровнем)
- Равное расстояние между соседними метками
- Симметричность разметки относительно центра

Обведите окончательные метки кружком диаметром 18-20 мм (под стандартный датчик). Для контроля измерьте расстояния от центральной оси до каждой метки – они должны быть идентичными для парных датчиков.

Сверление отверстий коронкой по разметке

Перед сверлением повторно убедитесь в точности разметки, проверив расположение точек относительно бампера и друг друга. Наденьте защитные очки, плотно прижмите центрирующее сверло коронки к метке под прямым углом, избегая перекосов.

Начинайте сверление на низких оборотах дрели, контролируя положение инструмента. После врезания центровочного сверла увеличьте скорость, плавно углубляя коронку без сильного нажима. Периодически останавливайтесь для охлаждения режущей кромки и удаления пластиковой стружки.

Ключевые этапы и нюансы

Используйте коронку по пластику диаметром 18-22 мм с острыми зубьями
При прохождении внешнего слоя бампера уменьшите подачу для предотвращения сколов лака
В зоне усиливающих ребер внутри бампера снижайте обороты для чистого реза

Ошибка	Последствие	Профилактика
Перекос коронки	Неровные края, повреждение смежных зон	Фиксация дрели двумя руками
Перегрев пластика	Оплавление кромок, деформация	Цикличное сверление по 5-7 секунд

Важно: при выходе коронки с обратной стороны бампера поддерживайте элемент с тыльной стороны рукой для предотвращения вырывания пластика. Обработайте края отверстий мелкой наждачной бумагой для удаления заусенцев.

Контроль качества: готовые отверстия должны иметь ровные края без трещин, соответствовать диаметру датчиков с зазором 0.5-1 мм для монтажной резинки. Проверьте соосность парных отверстий визуально с расстояния 3-5 метров.

Обработка краёв отверстий антикоррозийным составом

После сверления отверстий под датчики парктроника металлические кромки остаются незащищёнными и уязвимыми для окисления. Необработанные края быстро начнут ржаветь под воздействием влаги, дорожных реагентов и перепадов температур, что приведёт к распространению коррозии на кузовные панели.

Используйте преобразователь ржавчины или цинкосодержащий грунт – они химически нейтрализуют очаги коррозии и создают барьерный слой. Тщательно обезжирьте периметр отверстий уайт-спиритом или антисиликоном перед обработкой, чтобы обеспечить максимальную адгезию состава к металлу.

Порядок действий:

Зачистите края отверстий мелкозернистой наждачной бумагой (Р400-Р600), удаляя металлическую стружку и заусенцы.
Нанесите антикоррозийный состав кистью или аэрозолем в 2 слоя:
- Первый слой – тонкий, для проникновения в микротрещины
- Второй слой – после высыхания (15-30 минут), с захватом 10-15 мм прилегающей поверхности
Контролируйте покрытие на предмет непрокрашенных участков, особенно в нижней части отверстий, где скапливается влага.

Важно: Монтаж датчиков проводите только после полного высыхания состава (смотрите инструкцию к конкретному препарату). Игнорирование этого этапа сократит срок службы парктроника и спровоцирует сквозную коррозию порогов или бампера.

Установка датчиков в подготовленные отверстия бампера

Аккуратно вставьте каждый датчик парктроника в соответствующие отверстия бампера, соблюдая маркировку по цветам или номерам. Убедитесь, что датчики вошли полностью и плотно прилегают к краям отверстий – их лицевая часть должна быть строго параллельна земле без перекосов. При необходимости слегка подгоните посадочные места мелкой наждачной бумагой, избегая зазоров.

Закрепите датчики с внутренней стороны бампера специальными металлическими или пластиковыми кольцами из комплекта, которые разжимаются при закручивании. Проверьте фиксацию легким нажатием: элементы не должны проваливаться или смещаться. Сразу выведите провода от датчиков внутрь багажника через технологические отверстия или резиновые заглушки, используя монтажную проволоку для удобства протяжки.

Ключевые этапы подключения

Соедините провода датчиков с разъемами блока управления согласно схеме в инструкции. Цветовая маркировка должна строго совпадать.
Проложите жгут проводов вдоль штатной проводки левого или правого борта автомобиля, фиксируя стяжками через каждые 20 см.
Избегайте участков рядом с подвижными элементами (амортизаторами, тягами) и источниками тепла (выхлопная система).

Важно: перед окончательной сборкой облицовки багажника проверьте работоспособность системы – включите зажигание и поднесите руку к каждому датчику. Сигнал на дисплее должен соответствовать расположению сенсора.

Определение места монтажа блока управления в багажнике

Идеальное расположение блока управления парктроником – сухая зона с минимальным риском механических повреждений и удобным доступом к проводке. В багажнике Лады Калина оптимальными считаются следующие варианты:

Рекомендуется закрепить блок на внутренней поверхности задней панели (со стороны спинки заднего сиденья) или боковой стенке багажника. Обязательно проверьте отсутствие подвижных элементов и трасс штатной электропроводки в выбранной точке.

Критерии выбора и монтажные нюансы

Ключевые требования к месту установки:

Защита от влаги: исключите зоны возле дренажных отверстий, уплотнителей лючка бензобака или штатных мест протечек.
Удобство подключения: расстояние до задних датчиков должно позволять коммутацию без натяжения проводов (стандартная длина жгута – 4-5 метров).
Температурный режим: избегайте близости к выхлопной системе и нагревательным элементам.

Порядок фиксации блока:

Обезжирьте поверхность спиртовым составом в зоне крепления.
Используйте штатные отверстия кузова или двухсторонний скотч 3М VHB для монтажа (предварительно прогретый феном для лучшей адгезии).
Проложите провода в гофротрубке, зафиксируйте пластиковыми хомутами вдали от острых кромок.

Типичные ошибки	Последствия
Установка под ковровым покрытием пола	Перегрев блока, скопление конденсата
Крепление на крышке люка бензобака	Обрыв проводов при открывании, вибрация
Размещение возле динамиков	Электромагнитные помехи в работе датчиков

Проверьте работоспособность системы до окончательной сборки обшивки багажника. Убедитесь, что блок не контактирует с металлом кузова напрямую – это предотвратит короткое замыкание при вибрации.

Крепление блока управления при помощи двустороннего скотча

Перед фиксацией блока управления тщательно обезжирьте поверхность в выбранном месте кузова спиртовым раствором или специальным очистителем. Убедитесь, что зона монтажа сухая, ровная и не подвержена вибрациям или нагреву от работающих узлов автомобиля.

Снимите защитную плёнку с одной стороны двустороннего скотча, наклейте ленту плотным слоем на корпус блока управления, избегая зазоров. После удаления второй защитной полосы сильно прижмите устройство к кузову на 10-15 секунд, обеспечивая максимальное сцепление.

Места для монтажа	Нежелательные зоны
Внутренняя сторона крыла	Рядом с выпускным коллектором
За обшивкой багажника	Вблизи подвижных элементов подвески

Прокладка жгута проводов от датчиков к блоку управления

Начните с протяжки проводов от заднего бампера в багажник через технологические отверстия. Используйте заводские резиновые заглушки или гофру для защиты проводки от влаги и перетирания. Проведите жгут вдоль штатной проводки фонарей, фиксируя пластиковыми хомутами каждые 15-20 см, избегая натяжения и контакта с подвижными элементами.

Через резиновый уплотнитель жгута задней двери заведите провода в салон. Проложите трассу под обшивкой боковой стенки багажника или под порогом, используя свободные полости. Контролируйте отсутствие острых кромок металла вблизи проводки – при необходимости обработайте их напильником или защитите изолентой.

Ключевые этапы и материалы

Необходимые материалы:

Пластиковые хомуты 2.5-4 мм
Гофрированная трубка Ø10-12 мм
Изолента ПВХ
Защитные резиновые втулки

Порядок соединения компонентов:

Сгруппируйте провода от датчиков в единый жгут изолентой
Пропустите кабель через отверстие в багажном отсеке с герметизацией
Закрепите жгут параллельно штатной проводке левой стойки
Подключите разъемы к блоку управления согласно схеме производителя

Контрольная точка	Действие
Зона возле топливного фильтра	Избегать контакта с металлическими кромками
Крепление жгута в багажнике	Использовать штатные отверстия кузова
Подключение к блоку	Оставить запас 10-15 см для демонтажа

После монтажа обязательно проверьте отсутствие пережатия проводов уплотнителем двери и функциональность всех датчиков до финальной сборки обшивки. Избегайте прокладки рядом с выхлопной системой и местами с высокой вибрацией.

Снятие обшивки багажника для скрытой прокладки проводов

Начните с очистки багажного отсека от посторонних предметов и подготовки инструментов: пластикового монтажного инструмента (лейбла), крестовой отвертки и фонарика. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с проводкой.

Опустите спинки задних сидений для удобного доступа к боковым панелям. Снимите резиновый уплотнитель дверного проема багажника по всему периметру, аккуратно вытягивая его руками без применения острых инструментов.

Последовательность демонтажа элементов

Крепления обшивки: Выкрутите саморезы крестовой отверткой:
- Два винта под заглушками у ручек для закрытия багажника
- Четыре болта крепления запасного колеса
- Саморезы по периметру порога (в районе замка)
Боковые панели:
- Подденьте пластиковым инструментом фиксаторы вдоль арки колеса
- Потяните панель на себя, отсоединяя клипсы движениями сверху вниз
Центральная часть:
- Освободите защелки над фонарями стоп-сигналов
- Снимите пластиковую накладку замка багажника

Тип крепежа	Расположение	Способ демонтажа
Пластиковые клипсы	Боковины, верхняя кромка	Поддевать лопаткой перпендикулярно панели
Винты-саморезы	Зона замка, крепление запаски	Выкручивать крестовой отверткой

При снятии тяните обшивку плавно, контролируя усилие – клипсы ломаются при резких движениях. Проверьте наличие скрытых креплений за светотехникой. После демонтажа уложите панели на мягкую поверхность во избежание царапин.

Фиксация проводов пластиковыми хомутами вдоль штатной проводки

После прокладки кабелей парктроника вдоль маршрута штатной проводки салона или багажника Лады Калины, надежно закрепите их пластиковыми хомутами. Используйте существующие технологические отверстия, кронштейны или трубки заводской электропроводки в качестве точек фиксации, избегая натяжения и перегибов проводов.

Обрезайте излишки хомутов кусачками сразу после затяжки, чтобы не оставлять острых краев. Проверьте, чтобы провода не контактировали с подвижными элементами (рулевая колонка, тяги сидений), нагревающимися поверхностями (выхлопная система, блок печки) или острыми кромками кузова.

Правила крепления проводки

Шаг крепления: каждые 15-20 см на прямых участках, перед/после изгибов
Критические зоны:
1. Места перехода через резиновые гофры между кузовом и дверьми
2. Участки вдоль порогов салона под ковровым покрытием
3. Трасса возле лючка бензобака

Тип хомута	Диаметр	Применение
Черный нейлоновый	2.5 мм	Одиночные провода
Белый кабельный	4.8 мм	Жгуты из 3-4 проводов

Важно: При фиксации жгутов в моторном отсеке используйте термостойкие хомуты (маркировка PA66). Не допускайте провисания кабелей – вибрация приведет к перетиранию изоляции о кузовные детали.

Прокладка кабеля питания через салон к монтажному блоку

Питание парктроника подключается к монтажному блоку в салоне, расположенному слева под панелью приборов. Кабель от багажника необходимо аккуратно провести через весь салон, скрывая его под обшивкой и ковриками для защиты от повреждений и сохранения эстетики.

Основной маршрут проходит под порогами дверей: снимите пластиковые накладки порогов, уложите провод в штатные каналы или закрепите стяжками вдоль существующей проводки. Избегайте мест движения подвижных элементов (сидений, педалей) и острых кромок металла.

Последовательность прокладки

От багажника до заднего сиденья: Протяните кабель под обивкой задней полки или через технологические отверстия в боковых стойках.
Под порогами:
- Снимите пластиковые накладки порогов, надавив на фиксаторы.
- Уложите провод вдоль штатной проводки, зафиксировав изолентой или стяжками.
К монтажному блоку:
- Под панелью водителя найдите свободный разъём с постоянным "+" (например, F4 на 15А).
- Подключите красный провод питания через предохранитель (5-7А), чёрный – к кузову (масса).

Важно: Перед подключением обесточьте АКБ! Проверьте отсутствие перегибов кабеля и надёжно заизолируйте все соединения. После сборки обшивки убедитесь, что провод не пережат и не контактирует с движущимися частями.

Снятие порогов автомобиля для скрытой проводки кабеля

Откройте дверь и снимите пластиковую заглушку в торце порога, поддев её тонкой отвёрткой. Открутите крестовой отвёрткой саморезы, расположенные под заглушкой и вдоль нижней кромки порога – обычно их 3-5 штук. Проверьте наличие скрытых креплений в районе крепления ремней безопасности.

Потяните порог вверх и чуть в сторону салона, освобождая пластиковые фиксаторы-клипсы по всей длине. Действуйте аккуратно, без резких движений, чтобы не сломать крепления. Приподнимите снятый порог и временно зафиксируйте его вертикально, чтобы не мешал работе.

Порядок действий при прокладке провода

Очистите монтажную зону от грясти ветошью
Проложите кабель парктроника вдоль штатной проводки, используя пластиковые хомуты
Избегайте контакта провода с острыми кромками кузова – защитите гофрой
Выведите провод в задней части через технологическое отверстие в багажник

Тип крепления	Количество	Особенности демонтажа
Саморезы	4-5 шт	Крестовая отвёртка PH2
Пластиковые клипсы	6-8 шт	Поддевать снизу плоским инструментом

При обратной установке порога сначала заведите передний край под уплотнитель двери, затем плотно надавите по всей длине до характерного щелчка клипс. Проверьте отсутствие перегибов кабеля и обязательно закрутите все саморезы во избежание дребезжания.

Найти провод заднего хода в монтажном блоке – ключевой этап подключения парктроника. Этот провод подаёт +12V при включении задней передачи, активируя систему парковки.Расположение блока под рулём требует аккуратности: снимите защитную крышку, открутив крепёжные винты. Предварительно отсоедините минусовую клемму АКБ для безопасности.

Поиск провода заднего хода в монтажном блоке

Инструменты и подготовка

Потребуется:

Мультиметр в режиме вольтметра
Игольчатый пробник или тонкий щуп
Схема электрооборудования Лада Калина

Важно: без схемы поиск усложняется – цвета проводов могут варьироваться в зависимости от года выпуска.

Пошаговый алгоритм

Зафиксируйте автомобиль ручным тормозом, включите зажигание (без запуска двигателя).
Включите заднюю передачу (на заглушённом моторе).
Проверьте мультиметром контакты разъёмов в блоке:
- Чёрный щуп – на массу кузова
- Красный щуп – последовательно к каждому контакту
Найдите контакт с напряжением 12V, которое пропадает при выключении передачи.

Типичные характеристики провода

Параметр	Значение
Цвет изоляции	Чёрно-жёлтый (чаще всего)
Толщина провода	0.75–1.0 мм²
Расположение в блоке	Разъём Х2, контакт 3 (уточняйте по схеме!)

Примечание: если напряжение не обнаружено, проверьте предохранитель F7 (15А) и реле заднего хода в этом же блоке. Для подключения парктроника используйте метод «прозвона» при отключённом аккумуляторе.

Подключение питания парктроника к цепи фонаря заднего хода

Питание блока управления парктроника подключается к проводу фонаря заднего хода. Это обеспечивает автоматическую активацию системы при включении задней передачи. Найдите в жгуте проводки задних фонарей Калины провод, идущий к лампе заднего хода. Его типовой цвет – черно-красный, но возможны вариации.

Обязательно проверьте идентификацию провода мультиметром. Включите зажигание и заднюю передачу – на искомом проводе должно появиться +12V. Отключите клемму аккумулятора перед работами. Зачистите изоляцию на 5-7 мм для соединения.

Этапы подключения

Снимите обшивку багажника для доступа к жгуту заднего фонаря.
Найдите и проверьте тестером провод заднего хода (напряжение +12V при включенной передаче).
Зачистите участок провода без повреждения жилы.
Подсоедините красный провод питания парктроника к зачищенному проводу:
- Используйте обжимную клипсу (Scotchlok) для надежности
- Альтернативно – пайку с термоусадкой
Черный провод парктроника закрепите на болт кузова (масса), предварительно зачистив точку контакта от краски.
Тщательно заизолируйте соединение изолентой или термотрубкой.

После подключения восстановите обшивку багажника, подключите аккумулятор. Проверьте работу: при включении задней передачи парктроник должен подать звуковой сигнал инициализации. Отсутствие реакции указывает на ошибку в подключении фазы или массы.

Установка сигнального дисплея на торпедо водителя

Определите оптимальное место для монтажа дисплея на торпедо. Основные критерии: хорошая видимость для водителя, отсутствие помех обзору дороги, легкий доступ для подключения проводов и эстетичность. Часто выбирают зону над центральными дефлекторами обдува или слева от рулевой колонки.

Обезжирьте выбранный участок торпедо спиртовым раствором. Снимите защитную пленку с двухстороннего скотча на корпусе дисплея (или кронштейне), плотно прижмите устройство к поверхности, удерживая 10-15 секунд. Для моделей с механическим креплением предварительно наметьте точки сверления, аккуратно просверлите отверстия тонким сверлом и зафиксируйте держатель саморезами.

Прокладка проводки и подключение

Проложите кабель от дисплея к месту установки основного блока парктроника:

Спустите провод вниз по торпедо, аккуратно поддев пластиковой лопаткой стык между панелью и декоративными накладками.
Проведите кабель под обшивкой порога водительской двери, сняв защитный резиновый уплотнитель и отжав клипсы крепления пластиковой накладки.
Выведите провод в зону расположения блока управления (обычно в багажнике за обшивкой).

Подключите разъем дисплея к соответствующему гнезду основного блока парктроника (маркировано как "DISPLAY" или "SCREEN"). Убедитесь в плотной посадке коннектора. Изолируйте места соединений термоусадкой или изолентой.

Важно!

Фиксируйте провода пластиковыми стяжками, избегая их контакта с подвижными элементами рулевой колонки, педалями или острыми кромками.

Подайте питание на парктроник, включив зажигание. Проверьте работу дисплея: при активации задней передачи он должен показать тестовое изображение или индикацию расстояния. Убедитесь в отсутствии мерцания экрана и четкости символов. Соберите демонтированные элементы обшивки в обратной последовательности, контролируя отсутствие пережатых проводов.

Прокладка кабеля от блока управления к дисплею через стойку

Определите трассу прохождения провода: оптимальный путь – через левую стойку кузова (со стороны водителя). Снимите пластиковые накладки стойки и порога, аккуратно поддевая их плоской отверткой или триммером. Проверьте наличие технологических отверстий в металлических элементах кузова для протяжки кабеля.

Заведите провод от блока парктроника (расположенного в багажнике) в салон через штатные резиновые заглушки в полу багажника или задней панели. Используйте проволоку-кондуктор для удобства протяжки. Избегайте острых кромок металла – защитите кабель пластиковой гофрой или изолентой в потенциально опасных местах.

Последовательность действий при прокладке

Подготовка кабеля: Присоедините разъем к проводу дисплея заранее. Обмотайте соединение изолентой для защиты.
Протяжка через стойку:
- Проденьте кабель за обшивкой стойки снизу вверх.
- Выведите провод под потолочным покрытием возле ветрового стекла.
Фиксация: Закрепите кабель пластиковыми хомутами к штатной проводке стойки, обеспечивая легкое провисание для исключения натяжения.
Маршрут к дисплею: Проложите провод за торпедой или по верхней кромке лобового стекла к месту установки дисплея (обычно – на центральной консоли или зеркале заднего вида).

Важно: Не допускайте пересечения кабеля с подвижными элементами (рулевая колонка, педальный узел). После прокладки проверьте свободный ход всех снятых панелей перед их установкой на место. Убедитесь, что провод не пережат при сборке.

Контрольная точка	Действие
Стык кабеля и разъема	Изолировать термоусадкой
Проход через металл	Установить резиновую втулку
Зона крепления хомутами	Не затягивать до деформации провода

После полной прокладки подключите разъем к дисплею и произведите тестовый запуск системы до финальной сборки обшивки. Убедитесь в отсутствии помех на дисплее при работе двигателя.

Проверка правильности подключения всех электрических соединений

После завершения монтажа всех компонентов парктроника на Lada Kalina, приступайте к тщательной проверке электрических соединений. Убедитесь, что все провода от датчиков, блока управления и дисплея надежно зафиксированы в соответствующих разъемах, а контакты не имеют следов окисления или деформации. Особое внимание уделите герметичности мест ввода кабелей в салон через резиновые уплотнители – это критически важно для предотвращения попадания влаги.

Проверьте соответствие цветовой маркировки проводов согласно схеме производителя парктроника и инструкции по подключению. Ошибочное соединение может привести к некорректной работе системы или выходу элементов из строя. Обязательно протестируйте целостность изоляции на всех участках проводки, особенно в зонах контакта с острыми кромками кузова или подвижными элементами (например, рядом с петлями багажника).

Ключевые этапы диагностики

Визуальный осмотр: Контроль полной посадки разъемов в гнезда, отсутствия перегибов и пережатия проводов.
Прозвонка мультиметром:
- Проверка цепи питания блока управления (+12V и масса)
- Тест целостности линий от блока к каждому датчику и дисплею
- Замер напряжения на проводе заднего хода при включенной передаче
Фиксация проводки: Закрепите жгуты пластиковыми хомутами с шагом 15-20 см, исключив провисание и контакт с горячими или подвижными деталями.

Элемент	Параметры проверки	Норма
Датчики парковки	Сопротивление между контактами	4-8 кОм (зависит от модели)
Питание блока	Напряжение на клеммах	12.0-14.4V при работающем двигателе
Сигнал заднего хода	Напряжение при включенной передаче	>11V

Важно! Перед подачей питания повторно убедитесь в отсутствии короткого замыкания в цепях. Включите зажигание и протестируйте реакцию системы на приближение объектов к каждому датчику – индикация на дисплее и звуковой сигнал должны соответствовать зоне срабатывания. Отсутствие реакции одного из сенсоров указывает на ошибку подключения или дефект компонента.

Тестирование работы парктроника перед окончательной сборкой

Перед фиксацией всех элементов и сборкой бампера подключите парктроник к бортовой сети согласно схеме производителя. Включите зажигание автомобиля и активируйте заднюю передачу (или ручной режим парктроника, если предусмотрен).

Проверьте реакцию системы на приближение объектов, поднося руку или картонную коробку к каждому датчику по очереди на расстоянии 1,5-2 метра. Убедитесь, что сигнал (звуковой/визуальный) соответствует расстоянию до препятствия и плавно меняется при движении объекта.

Ключевые этапы проверки

Индивидуальная диагностика датчиков: поднесите ладонь к каждому сенсору отдельно. Все должны реагировать без пропусков
Контроль "мертвых зон": перемещайте объект между соседними датчиками – система должна плавно переключать индикацию
Проверка ложных срабатываний: убедитесь, что парктроник не активируется от капель воды, снега или грязи

При обнаружении проблем:

Перепроверьте соединения проводов в разъемах блока управления
Протестируйте целостность кабелей мультиметром
Убедитесь в правильной ориентации датчиков (метка «UP» должна быть сверху)

Симптом	Возможная причина
Молчит 1 датчик	Обрыв провода, плохой контакт в фишке
Постоянный сигнал тревоги	Загрязнение сенсора, неправильный угол наклона
Прерывистый звук	Плохое питание блока, слабый контакт массы

После успешного тестирования заглушите двигатель, отключите питание парктроника и только затем приступайте к окончательной сборке. Не игнорируйте этот этап – исправлять ошибки после установки бампера значительно сложнее.

Привязка датчиков парктроника к блоку управления по инструкции

Подключите провода от каждого датчика к соответствующим разъемам блока управления согласно маркировке, указанной в инструкции конкретной модели парктроника. Обычно разъемы обозначены цифрами (1, 2, 3, 4) или цветами, соответствующими проводам датчиков. Убедитесь, что последовательность подключения строго соответствует схеме – от левого угла бампера к правому.

После механического соединения выполните синхронизацию датчиков с блоком управления. Для этого включите зажигание автомобиля (без запуска двигателя) и переведите блок в режим обучения через сервисную кнопку или комбинацию действий, описанную в мануале. Сигналом успешной привязки станет звуковой или световой индикатор от блока.

Типовые шаги синхронизации

Включите зажигание, дождитесь инициализации блока (короткий звуковой сигнал).
Нажмите и удерживайте кнопку настройки на блоке управления 3-5 секунд до двойного писка.
Поочередно поднесите руку к каждому датчику, начиная с крайнего левого. Блок подтвердит регистрацию коротким сигналом.
После регистрации четвертого датчика прозвучит продолжительный звуковой сигнал.
Выключите зажигание для сохранения настроек.

Важные нюансы:

Расстояние между рукой и датчиком при обучении – 10-30 см.
При сбое процедуры (отсутствие сигнала подтверждения) проверьте целостность проводов и чистоту поверхности датчика.
Некоторые модели требуют повторной активации кнопки после привязки последнего датчика.

Проблема	Решение
Блок не переходит в режим обучения	Проверьте подачу +12V на красный провод питания
Отсутствует сигнал при поднесении руки	Убедитесь в правильности подключения конкретного датчика
Постоянный ложный сигнал	Очистите поверхность датчика от грязи/наледи

После завершения привязки протестируйте систему: включите заднюю передачу и проверьте реакцию парктроника на препятствия перед каждым датчиком. Отсутствие срабатывания одного из элементов требует повторной синхронизации или диагностики электропроводки.

Обратная установка снятых элементов салона и багажника

Начинайте сборку с багажника. Аккуратно установите на место боковые обивки багажного отсека, следя за тем, чтобы все пластиковые клипсы и пистоны попали в свои посадочные отверстия. Аккуратно пропустите жгут проводов парктроника под обивкой, избегая его зажима между деталями и кузовом. Защелкните все крепления до характерного щелчка, прилагая равномерное усилие.

Установите на штатное место запасное колесо или ложемент, убедившись, что они не давят на проводку. Проверьте, что жгут от блока управления к датчикам в бампере и к монитору/звуковому сигнализатору в салоне проложен свободно, без натяжения и перегибов. Верните на место полку багажника, фиксируя ее боковыми упорами.

Сборка салона

Приступайте к установке снятых элементов интерьера в порядке, обратном разборке:

Накладки порогов: Уложите проводку вдоль порога в предусмотренные каналы или аккуратно под обшивку. Совместите накладку с крепежными точками и плотно надавите по всей длине, чтобы клипсы вошли в кузовные отверстия. Проверьте надежность фиксации.
Отделка центрального тоннеля: Перед установкой убедитесь, что провода к блоку управления и монитору не перекручены и не мешают монтажу. Аккуратно заведите тоннель на место, совместив все крепежные шпильки и технологические вырезы. Затяните винты крепления (если были) с умеренным усилием, избегая срыва резьбы в пластике.
Боковые накладки стоек: Установите сначала нижнюю часть накладки, затем верхнюю. Заведите фиксаторы в проемы кузова и надавите до щелчка клипс. Проследите, чтобы проводка, идущая к монитору (если он на лобовом стекле или торпедо), была скрыта под уплотнителем двери или накладкой стойки.
Монитор/Зуммер: Закрепите выбранное устройство на штатное место (торпедо, зеркало заднего вида, стойка) согласно инструкции к парктронику. Подключите разъем к соответствующему проводу от блока управления. Убедитесь в надежности крепления и отсутствии вибраций устройства.

После полной сборки салона и багажника обязательно проведите финальную проверку:

Включите зажигание и заднюю передачу – убедитесь в корректной индикации монитора/работе зуммера.
Проверьте реакцию всех датчиков на препятствие (поочередно поднесите руку к каждому).
Внимательно осмотрите зоны разборки/сборки – не должно быть пережатых проводов, торчащих клипс или незакрепленных деталей.
Проедьте по неровной дороге, прислушиваясь к появлению посторонних скрипов или дребезжания, которые могут указывать на неплотную посадку элементов.

Настройка громкости звукового сигнала парковочной системы

Большинство парктроников для Калины имеют встроенный регулятор громкости, обычно расположенный на основном блоке управления или проводном пульте. Для доступа к нему потребуется частично разобрать обшивку багажника или приборной панели – точное местоположение указано в инструкции к конкретной модели. Регулятор представляет собой вращающийся потенциометр (резистор) либо кнопки "+" и "-".

При включенном зажигании и активированной парковочной системе (например, при включенной задней передаче) поворачивайте регулятор или нажимайте кнопки, одновременно контролируя уровень звука. Звуковой сигнал при обнаружении препятствия должен плавно усиливаться или ослабевать. Избегайте установки максимальной громкости – это может вызвать искажения звука и быстрый износ динамика.

Дополнительные аспекты регулировки

Если стандартной регулировки недостаточно, рассмотрите варианты:

Замена динамика – установка более мощного или чувствительного излучателя при сохранении сопротивления (4-8 Ом)
Добавление резистора в цепь динамика для принудительного снижения громкости
Перепрошивка блока (только для программируемых моделей) через сервисный разъем

Тип регулировки	Преимущества	Недостатки
Штатный регулятор	Быстрота, сохранение заводских настроек	Ограниченный диапазон регулировки
Замена динамика	Качественное изменение звучания	Требует подбора совместимой модели
Внешний резистор	Дешево и надежно	Постоянное снижение громкости без гибкости

Важно! При любых манипуляциях с проводами отключайте клеммы аккумулятора. Проверяйте работу системы после каждой корректировки, приближаясь к препятствию на 0.5-1 метр. Оптимальной считается громкость, четко различимая при работающем двигателе, но не оглушающая в салоне.

Контрольная проверка корректной работы всех датчиков

После завершения монтажа парктроника на Ладу Калину выполните комплексную диагностику сенсоров для исключения ложных срабатываний и "мертвых зон". Включите зажигание, активируйте заднюю передачу (или переднюю, если установлены передние датчики) и пригласите помощника для последовательного тестирования.

Медленно обойдите автомобиль, поочередно закрывая ладонью каждый датчик под разными углами. Контролируйте реакцию блока обработки сигналов через звуковой индикатор в салоне и визуальную шкалу на дисплее (при наличии). Особое внимание уделите крайним сенсорам в углах бампера – они чаще подвержены некорректному распознаванию из-за кривизны поверхности.

Критерии успешной проверки:

Синхронность оповещения: звуковой сигнал появляется/прекращается в момент закрытия/открытия датчика без задержек
Градуировка тона: изменение частоты звука пропорционально уменьшению расстояния до препятствия при поднесении руки (например: 1.5м – редкие сигналы, 0.5м – непрерывный писк)
Отсутствие перекрёстных помех: активация только того датчика, над которым находится препятствие
Корректность работы "мёртвой зоны": центральные датчики не реагируют на асфальт под бампером при расстоянии >70см

При обнаружении аномалий (постоянный сигнал, отсутствие реакции, перекрёстное срабатывание) выполните:

Визуальный осмотр сенсора на предмет загрязнений, повреждений или перекоса
Проверку плотности посадки разъёма в блоке управления
Тестирование электропроводки мультиметром на обрыв/короткое замыкание

Симптом	Вероятная причина	Метод устранения
Ложное срабатывание на ровной дороге	Загрязнение рабочей поверхности	Протереть датчик изопропиловым спиртом
Отсутствие реакции на препятствие	Неправильная ориентация сенсора	Откорректировать угол наклона (должен быть перпендикулярен земле)
Сигнал пропадает при дожде	Плохая герметизация разъёма	Обработать контакты диэлектрической смазкой

Важно: Финишную калибровку проводите в условиях реальной эксплуатации – подъезжайте к бетонной стене, бордюру, высокому порожку для определения фактических зон срабатывания. Разместите на асфальте контрольные метки на расстоянии 0.5м, 1м и 1.5м от бампера для сверки точности показаний.

Особенности установки на Калину 2: отличия в креплениях бампера

Главное отличие Калины 2 от первой генерации – усиленная конструкция бампера с изменёнными точками фиксации. Крепёжные пистоны расположены под другим углом, а центральные защёлки дополнены металлическими кронштейнами с болтовым соединением. Для демонтажа потребуется выкрутить два скрытых болта в арках (доступ через технологические проёмы) и отсоединить фиксаторы по нижнему краю.

При монтаже датчиков парктроника учитывайте усиленную ребристость внутренней поверхности бампера. Шаблон из комплекта может не совпадать с геометрией, поэтому разметку делайте только после визуального сопоставления зон установки. Оптимальные точки – между рёбрами жёсткости на плоских участках, отступив минимум 30 см от углов для корректного охвата «мёртвых» зон.

Ключевые нюансы работ

Разборка: Снимите колёса для доступа к аркам. Болты крепления бампера спрятаны за подкрылками (размер T20).
Разметка: Не используйте заводские метки – наносите контуры коронки строго перпендикулярно земле, проверяя параллельность через лазерный уровень.
Прокладка проводки: Заведите жгуты через штатные заглушки в днище багажника, избегая контакта с тягой ручника.

Элемент	Калина 1	Калина 2
Нижние крепления	Пластиковые защёлки	Болты М6 (ключ на 10)
Точки в арках	3 пистона с каждой стороны	2 пистона + болт
Толщина бампера	2.8 мм	3.2 мм (усилен)

После установки датчиков обработайте края отверстий герметиком – вибрация на кочках может вызвать сколы.
При сборке затягивайте болты крепления бампера с моментом 15-20 Н·м – перетяжка деформирует пластик.

Важно: На Калине 2 датчики врезайте строго до ребра жёсткости на изнанке бампера – при нарушении этого правила возможны ложные срабатывания от вибрации.

Частые неисправности и методы их устранения после монтажа

Даже при правильной установке парктроника на Калину могут возникать сбои в работе системы. Большинство проблем связано с нарушениями при монтаже или заводским браком компонентов.

Ниже перечислены типичные неисправности с пошаговыми методами диагностики и ремонта. Все проверки выполняются при включенном зажигании и активированной задней передаче.

Постоянный сигнал или ложные срабатывания
1. Очистите поверхность датчиков от грязи, снега или капель воды
2. Проверьте правильность установки сенсоров (должны быть строго перпендикулярны дороге)
3. Исключите близко расположенные металлические предметы (фаркоп, велосипедная стойка)
Молчание системы при препятствиях
- Проверьте подключение провода активации к лампе заднего хода
- Протестируйте датчики поочередно рукой (должны изменяться показания)
- Замерьте напряжение на клеммах блока управления (12±0.5V)
Работает только 1-2 датчика
1. Осмотрите разъемы нерабочих сенсоров на окисление
2. Прозвоните провода мультиметром на обрыв
3. Поменяйте местами рабочий и нерабочий датчик для проверки
Не горит дисплей
- Проверьте предохранитель F8 (15А) в монтажном блоке салона
- Убедитесь в подключении контакта ACC к замку зажигания
- Протестируйте дисплей прямым подключением к АКБ

Симптом	Возможная причина	Способ устранения
Система не отключается	Залипание реле, КЗ в проводе активации	Замена реле, проверка изоляции провода
Прерывистый звук	Плохой контакт массы	Зачистка точки крепления (-) на кузове
Неправильное определение расстояния	Неправильная глубина установки сенсоров	Корректировка посадки датчиков в бампере

Список источников

При подготовке материалов по установке парктроника на Lada Kalina использовались проверенные технические ресурсы и практический опыт автомобильных специалистов. Акцент делался на актуальные руководства, учитывающие особенности конструкции модели разных лет выпуска.

Ниже представлены ключевые источники информации, содержащие детальные схемы подключения, анализ типичных ошибок монтажа и рекомендации по выбору оборудования. Все материалы доступны в открытом доступе для самостоятельного изучения.

Технические руководства и экспертные платформы

Официальное руководство по эксплуатации Lada Kalina (разделы по электропроводке и бамперу)
Форумы автомобилистов: Klub-kalina.ru, Drive2.ru/lada/kalina (треды по установке датчиков)
Видеоинструкции на RuTube: каналы "Гараж 54", "Автоэлектрик Профи"
Блог "Калина Мастер" (статьи по модернизации электрооборудования)
Журнал "За рулём" – архив статей про парковочные системы (2018-2023 гг.)
