Установка парктроника - подробное пошаговое руководство своими руками
Статья обновлена: 18.08.2025
Парктроник – не роскошь, а важный помощник для безопасной парковки. Монтаж системы не требует сложного оборудования и доступен даже новичкам.
Эта инструкция шаг за шагом объяснит подготовку автомобиля, правильное размещение датчиков, прокладку проводов и финальную настройку устройства.
Следуя рекомендациям, вы установите парктроник точно, надёжно и избежите распространённых ошибок.
Определение оптимальных точек для крепления датчиков
Основная задача – обеспечить равномерное покрытие зоны препятствий без "мертвых" участков. Датчики должны сканировать пространство на высоте 45-60 см от земли, учитывая типичные препятствия (бордюры, столбы, низкие ограждения). Обязательно избегайте мест с металлическими элементами конструкции бампера, выпуклостями или вблизи выхлопной трубы – это вызывает ложные срабатывания.
Перед разметкой тщательно очистите бампер и убедитесь в ровности поверхности. Используйте малярный скотч для предварительной фиксации схемы расположения. Для симметричного монтажа измерьте общую длину бампера и рассчитайте интервалы математически, а не "на глаз".

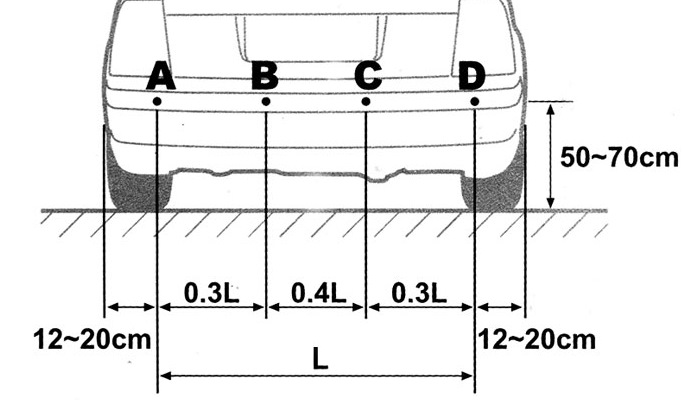

Схемы расположения для разных комплектов
Стандартный вариант (4 датчика):
- Два крайних датчика: 10-15 см от углов бампера
- Центральные датчики: равномерно между угловыми с шагом 30-40 см
- Все датчики строго параллельны земле (0° наклона)
Расширенный вариант (6 датчиков):
- Боковые датчики: 5-10 см от углов, направлены под углом 45° наружу
- Промежуточные датчики: через 25-30 см от боковых, вертикально
- Центральная пара: с интервалом 20-25 см между собой, вертикально
| Элемент | Критическое расстояние | Нарушение ведет к |
|---|---|---|
| От земли | 50±5 см | Слепые зоны или ложные сигналы |
| Между датчиками | 30-40 см | Непокрытые участки |
| От края бампера | ≥10 см | Искажение угла обзора |
Проверочный тест: После разметки визуально убедитесь, что центральные датчики охватывают основную зону позади авто, а боковые – контролируют пространство вдоль бортов. Избегайте установки в зоне номерного знака – его рамка создает помехи.
Разметка бампера перед сверлением отверстий
Очистите поверхность бампера от загрязнений и обезжирьте спиртовым раствором. Убедитесь, что рабочая зона хорошо освещена и доступна для точных замеров. Подготовьте строительный уровень, рулетку, малярный скотч и маркер для разметки.
Определите рекомендованную производителем высоту установки датчиков (обычно 45-60 см от земли). Проверьте внутреннюю сторону бампера на наличие элементов конструкции, проводки или усилителей, которые могут помешать монтажу. При необходимости скорректируйте высоту для их обхода.
Пошаговая разметка
Ключевые этапы:
- Закрепите малярный скотч горизонтально по всей длине бампера на выбранной высоте
- Измерьте общую ширину бампера и рассчитайте позиции датчиков по формуле: (Ширина бампера - 20 см) ÷ (Количество датчиков - 1)
- Отступите минимум 10 см от краёв бампера, поставьте первую метку маркером
- Перенесите расчётные расстояния на скотч, проверяя симметрию относительно центра
- Используйте уровень для контроля горизонтальности линии установки
| Количество датчиков | Расстояние от края | Шаг между центрами |
| 4 | 10-12 см | 32-38 см |
| 6 | 8-10 см | 25-30 см |
Важно: Для криволинейных бамперов используйте гибкий шаблон из картона. Убедитесь, что все датчики будут направлены строго перпендикулярно движению автомобиля. Дважды проверьте расчёты перед сверлением!
Сверление отверстий под датчики правильным диаметром
Точное соответствие диаметра отверстий габаритам датчиков критически важно: слишком маленькое отверстие не позволит установить сенсор, а слишком большое приведет к его вибрации, смещению или выпадению. Перед началом работ сверьтесь с технической документацией парктроника – производитель всегда указывает требуемый диаметр сверла (обычно в диапазоне 18-22 мм). Обязательно примерьте датчик к сверлу, визуально убедившись, что корпус сенсора плотно войдет в отверстие без зазоров.
Очистите и разметьте зоны сверления на бампере согласно ранее выполненной разметке, используя маркер или керн для точного позиционирования центра. Убедитесь, что в месте сверления отсутствуют силовые элементы кузова, проводка или элементы крепления. Закрепите малярный скотч в точке сверления – это предотвратит сколы краски и облегчит центровку сверла.
Процесс сверления и контроль
Выполняйте работу в следующем порядке:
- Закрепите бампер на устойчивой поверхности или попросите помощника его фиксировать.
- Используйте дрель/шуруповерт на средних оборотах (высокие могут оплавить пластик).
- Примените остроконечное корончатое сверло (биметаллическое или по пластику) указанного диаметра.
- Начинайте сверление строго перпендикулярно поверхности бампера, без перекоса.
- Периодически останавливайтесь, удаляйте стружку и проверяйте глубину.
- На финальном этапе снижайте обороты для аккуратного выхода сверла.
После формирования отверстия:
- Удалите заусенцы ножом или круглым напильником.
- Обработайте кромки антикоррозийным грунтом (для металлических бамперов).
- Немедленно примерьте датчик – он должен входить с умеренным усилием и сидеть заподлицо с поверхностью.
Важно: Не допускайте перегрева пластика! Используйте прерывистый режим сверления и охлаждайте сверло водой при необходимости. Если отверстие получилось больше нормы – используйте термоклей или герметик при финальной установке сенсоров.
Установка и фиксация датчиков в подготовленные отверстия
Перед монтажом тщательно очистите каждое отверстие от пыли и металлической стружки, используя сжатый воздух или мягкую кисть. Убедитесь, что внутренняя поверхность отверстия гладкая – заусенцы могут нарушить герметичность посадки датчика.
Нанесите тонкий слой герметика (идущего в комплекте или силиконового) на внешний бортик каждого датчика. Избегайте попадания состава на чувствительную мембрану – это заблокирует ультразвуковые волны.
Технология установки
- Аккуратно вставьте датчики в отверстия согласно схеме подключения (обычно промаркированы буквами A-B-C-D)
- Проверьте ориентацию: метка «UP» на корпусе должна быть направлена строго вверх
- С усилием вдавите устройство до характерного щелчка фиксатора
| Тип бампера | Особенности |
|---|---|
| Пластиковый | Датчик входит плотно, дополнительная фиксация не требуется |
| Металлический | Используйте металлические кольца-держатели из комплекта |
Проверьте визуальное выравнивание: все чувствительные элементы должны располагаться на одинаковой высоте от земли (допустимое отклонение – не более 3 мм). При необходимости слегка подкорректируйте угол наклона до момента полного застывания герметика.
Проложите проводку согласно трассе, закрепляя хомутами через каждые 15-20 см. Обязательно оставьте технологическую слабину длиной 5-7 см у каждого датчика – это предотвратит натяжение проводов при вибрациях.
Прокладка проводки от датчиков внутрь багажника
Подготовьте проводку датчиков, аккуратно собрав жгуты в гофротрубу или стянув изолентой для защиты от влаги и перетирания. Проверьте длину проводов с запасом 20-30 см для монтажа внутри багажника.
Определите оптимальный путь прокладки через технологические отверстия в бампере – обычно используют штатные заглушки или просверливают аккуратные отверстия диаметром 12-15 мм рядом с заводской проводкой. Убедитесь, что выбранное место не пересекается с элементами подвески или выхлопной системой.
Пошаговая прокладка кабелей
- Снимите пластиковые подкрылки и облицовку багажника для доступа к пространству за фартуком
- Проденьте провода через подготовленное отверстие в бампере, используя монтажную проволоку
- Наденьте резиновые уплотнители на места ввода проводки для герметизации
- Проложите жгут вдоль штатной проводки, фиксируя пластиковыми хомутами через каждые 15-20 см
- Обведите проводку вокруг подвижных элементов (петель багажника) с запасом 5-7 см
Важно: Избегайте контакта с острыми кромками кузова – защищайте кабель пластиковыми уголками или термоусадкой в потенциально опасных местах.
| Тип защиты | Применение | Рекомендации |
|---|---|---|
| Гофротруба | Зоны трения о кузов | Диаметр 15-20 мм |
| Термоусадка | Точки ввода в кузов | Длина 10 см + фен |
| Изолента ПВХ | Объединение жгутов | Витые пары скручивать |
После вывода проводов в багажное отделение не подключайте их сразу к блоку управления – оставьте свободные концы длиной 40-50 см для последующего монтажа. Проверьте целостность изоляции на всем протяжении трассы, особенно в местах изгибов.
Подключение питания парктроника к габаритным огням
Подача питания на парктроник через габаритные огни обеспечивает автоматическую активацию системы при включении света автомобиля. Это исключает необходимость ручного включения/выключения и предотвращает разряд аккумулятора.
Для подключения потребуется найти провод габаритов в жгуте задней фары или монтажном блоке. Используйте тестер-пробник для точного определения нужного провода при включенных габаритных огнях.
Пошаговая инструкция
1. Определение рабочего провода:
- Включите зажигание и габаритные огни
- Снимите обшивку в зоне задних фар
- Прозвоните провода тестером: искомый провод покажет ~12V
2. Подключение проводов:
- Зачистите изоляцию на найденном проводе габаритов (5-7 мм)
- Соедините красный провод питания парктроника с проводом габаритов:
- Метод 1: Скрутка с изоляцией термоусадкой
- Метод 2: Через быстросъемный коннектор «папа-мама»
- Черный провод парктроника подключите к кузову болтом на чистый металл
3. Проверка работоспособности:
| Действие | Ожидаемый результат |
| Включить габариты | Короткий звуковой сигнал парктроника |
| Заглушить двигатель | Автоотключение системы через 30-60 сек |
Критичные предупреждения: Никогда не подключайте парктроник к проводке стоп-сигналов или поворотников! Используйте только штатный предохранитель габаритов. Изолируйте соединения гидроизоляционными материалами.

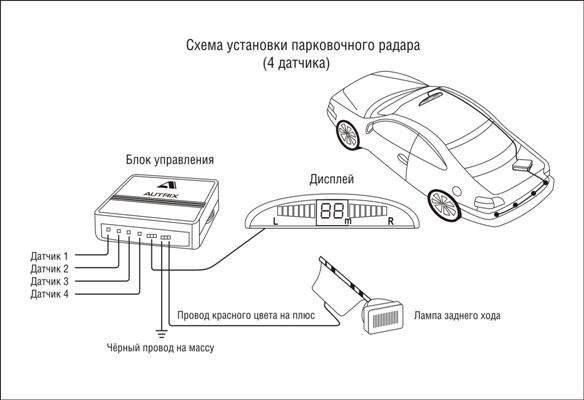

Присоединение проводов датчиков к блоку управления
Определите расположение клеммной колодки блока управления согласно схеме в инструкции. Очистите пространство вокруг блока от пыли и влаги для предотвращения короткого замыкания. Зачистите изоляцию на концах проводов датчиков на 5-7 мм с помощью стриппера.
Сгруппируйте провода по цветовой маркировке (обычно соответствует номерам датчиков). Проверьте соответствие проводов схеме подключения, обращая особое внимание на маркировку "+" и "-" для питания. Избегайте перегибов кабелей в местах соединения.
Последовательность подключения
- Вставьте зачищенные концы проводов в винтовые клеммы блока согласно схеме:
- Красный – питание +12V
- Черный – масса (GND)
- Желтый/синий – сигнальный провод датчика 1
- Зеленый/белый – сигнальный провод датчика 2
- Затяните клеммы отверткой до фиксации провода (проверьте натяжение легким подергиванием)
- Убедитесь, что не осталось оголенных участков меди за пределами клеммника
- Проложите провода параллельно, избегая пересечений, и зафиксируйте стяжками
| Цвет провода | Назначение | Клемма блока |
|---|---|---|
| Красный | Питание +12V | PWR |
| Черный | Масса (GND) | GND |
| Желтый | Датчик задний левый | S1 |
| Зеленый | Датчик задний правый | S4 |
После соединения обязательно протестируйте контакты мультиметром в режиме "прозвонки". Убедитесь в отсутствии замыкания между соседними клеммами. Не подключайте блок к бортовой сети до завершения изоляции!

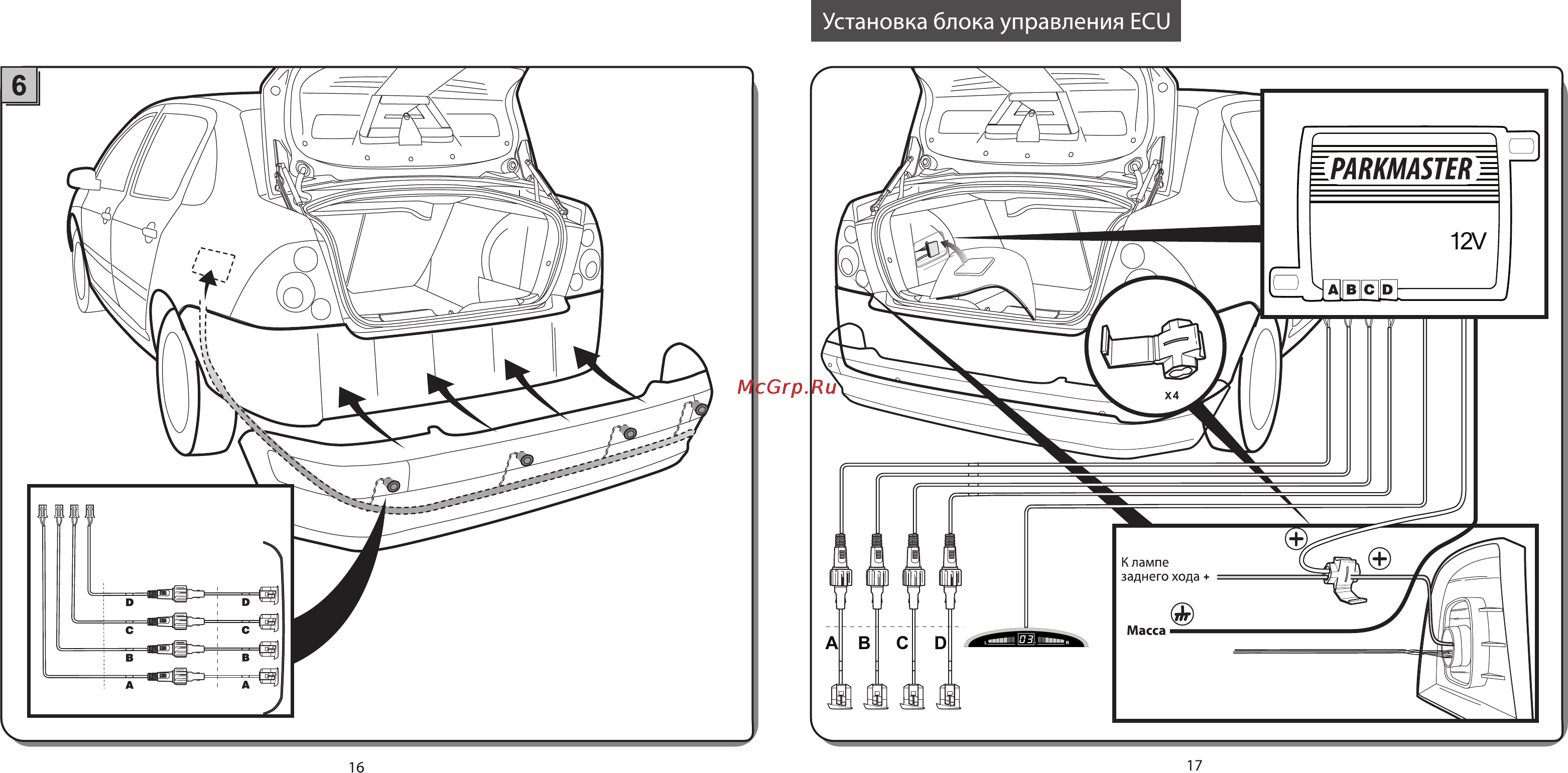

Крепление блока обработки сигналов в багажнике
Определите оптимальное место для установки блока в багажнике. Идеальные зоны – плоские скрытые поверхности: боковая обшивка (левая или правая), пространство под полом, задняя стенка ниши запасного колеса или внутренние поверхности крыльев. Убедитесь, что выбранная локация защищена от прямого контакта с водой, грязью и механических повреждений при перевозке грузов.
Проверьте трассировку проводов от датчиков и до монитора/сирены – блок должен находиться в зоне досягаемости всех кабелей без натяжения. Избегайте мест вблизи источников тепла (выхлопная система, усилитель) и зон с вибрацией (например, непосредственное крепление к кузову над колесной аркой).
Порядок монтажа
- Подготовка поверхности: Тщательно обезжирьте выбранный участок спиртовым очистителем.
- Фиксация блока:
- Используйте штатные отверстия на корпусе устройства.
- Прикрутите блок саморезами (3.5–4 мм) через уплотнительные шайбы прямо к пластиковой обшивке, если толщина позволяет.
- Для металлических поверхностей (крылья, днище) примените двухсторонний автомобильный скотч VHB или кронштейн с демпфером.
- Защита от смещения: Дополнительно зафиксируйте корпус нейлоновыми стяжками через технологические отверстия в кузове или обшивке.
- Укладка проводов: Проденьте кабели через гофру, закрепите их пластиковыми хомутами вдоль штатных жгутов. Избегайте перегибов и контакта с подвижными элементами (петли крышки багажника, механизм домкрата).
| Материал крепления | Рекомендация | Ограничения |
| Саморезы | Пластик обшивки толщиной от 2 мм | Не использовать для тонкого пластика (риск трещин) |
| Двухсторонний скотч | Ровные металлические/пластиковые зоны | Требует идеальной очистки поверхности |
| Кронштейн | Сложный рельеф, вибрационные зоны | Необходимо сверление под крепеж |
Важно: После установки проверьте отсутствие дребезжания блока при движении по неровностям. Все соединения разъемов должны быть защелкнуты до характерного щелчка и защищены от влаги термоусадкой или изолентой. Изолируйте неизрасходованные контакты питания.
Монтаж и подключение дисплея на приборной панели
Определите оптимальное место для дисплея на приборной панели, учитывая удобство обзора и отсутствие помех управлению. Используйте двухсторонний скотч или штатное крепление из комплекта для фиксации корпуса, предварительно обезжирив поверхность спиртовой салфеткой.
Проложите проводку от дисплея к блоку управления парктроника, аккуратно заправляя кабель под обшивку салона или панели. Избегайте мест с острыми кромками и подвижными элементами рулевой колонки, используйте пластиковые хомуты для фиксации проводов.
Подключение проводов
Соедините кабель дисплея с разъёмом блока обработки сигналов согласно схеме в инструкции к вашей модели. Основные контакты:
| Провод дисплея | Назначение |
| Красный | Питание +12V (от прикуривателя или предохранителя) |
| Чёрный | Масса (кузов автомобиля) |
| Синий/Жёлтый | Данные от блока парктроника |
Важно: подключение питания выполняется в последнюю очередь после проверки всех соединений!
- Зачистите изоляцию на проводах питания на 8-10 мм
- Подсоедините красный провод к «+» выбранного источника через предохранитель
- Чёрный провод закрепите под болт на кузове авто в зоне монтажа
- Убедитесь в отсутствии перегибов кабеля и надёжности контактов
После подачи питания включите зажигание и проверьте работу дисплея, искусственно имитируя препятствие датчиками. При отсутствии изображения перепроверьте:
- Полярность подключения питания
- Плотность посадки разъёмов
- Целостность предохранителя
Организация финальной укладки проводов в салоне
Аккуратная прокладка кабелей предотвращает их повреждение, исключает посторонние шумы и гарантирует безопасность эксплуатации. Все провода должны быть полностью скрыты под обшивкой, ковролином или пластиковыми панелями без натяжения и перегибов.
Используйте пластиковые хомуты или клипсы для фиксации жгутов к штатной проводке автомобиля. Избегайте прокладки вблизи педального узла, направляющих сидений и вентиляционных каналов – выбирайте статичные зоны вдоль порогов или центрального тоннеля.
Пошаговая укладка кабелей
- Проложите основной жгут от блока управления к приборной панели вдоль штатной проводки, фиксируя хомутами каждые 15-20 см
- Для проводов к дисплею используйте пространство под рулевой колонкой и торпедой. Закрепите кабель стяжками за металлические кронштейны
- При прокладке через дверные проемы применяйте резиновые гофры заводских проводов, обработав места ввода герметиком
Критические требования к фиксации:
- Минимальный радиус изгиба – не менее 5 см
- Обязательные демпферные петли длиной 3-4 см возле разъемов
- Зазор 2-3 см от движущихся деталей (рычаг КПП, регулировки сиденья)
Материалы для крепления:
| Тип крепежа | Где применять | Особенности |
|---|---|---|
| Нейлоновые стяжки | Фиксация к жгутам, скобам кузова | Обрезать излишки кусачками |
| Пластиковые клипсы | Крепление к ковролину | Не повреждают покрытие |
| Двусторонний скотч | Горизонтальные поверхности | Только при -10°C...+60°C |
После укладки убедитесь в отсутствии пережатых проводов, проверьте свободу хода педалей и рулевой колонки. Заведите двигатель для тестирования на вибрацию – кабели не должны соприкасаться с кузовными деталями.
Проверка соединений и герметизация точек ввода
Тщательно прозвоните все электрические соединения мультиметром в режиме проверки целостности цепи. Особое внимание уделите контактам на разъёмах блока управления, проводам датчиков и соединению с монитором/зуммером. Убедитесь в отсутствии коротких замыканий между соседними контактами.
Проверьте корректность подключения полярности проводов питания: красный провод должен соединяться с плюсовой клеммой, чёрный – с массой автомобиля. Протестируйте работоспособность системы при включенном зажигании до окончательной укладки проводки.
Герметизация и фиксация проводки
Обязательно обработайте все технологические отверстия в кузове, через которые прошла проводка:
- Тщательно обезжирьте поверхности вокруг отверстий спиртовым раствором
- Заполните монтажные зазоры термостойким герметиком (например, силиконовым)
- Используйте резиновые уплотнительные втулки при проходе через металл
Для фиксации жгута проводов в моторном отсеке и багажнике применяйте пластиковые хомуты и штатные точки крепления. Избегайте контакта проводки с:
- Подвижными элементами рулевого управления
- Выхлопной системой
- Острыми кромками кузова
На участках с высоким риском перетирания дополнительно защитите провода гофротрубкой или текстурной изолентой. Убедитесь, что провода датчиков в бампере не провисают и не контактируют с дорожным покрытием.
Калибровка датчиков и выставление углов обзора
После установки датчиков в бампер переходите к их калибровке. Включите зажигание и активируйте парктроник – система начнёт издавать короткие сигналы, указывая на неправильные углы обзора или нарушения геометрии установки. С помощью уровня проверьте положение каждого сенсора: они должны быть строго параллельны земле без вертикальных отклонений.
Отрегулируйте горизонтальный угол поворота датчиков согласно инструкции производителя. Большинство моделей требует направленности строго перпендикулярно оси движения автомобиля. Используйте шаблон из комплекта или лазерный дальномер для контроля «мертвых зон» – зона покрытия соседних сенсоров должна перекрываться на 10-15 см.
Этапы настройки
- Поставьте автомобиль на ровную площадку перед стеной на расстоянии 1.5 метра
- Включите тестовый режим парктроника (часто через долгое нажатие кнопки управления)
- Проверьте реакцию каждого датчика по очереди, закрывая их рукой
| Проблема | Решение |
| Постоянный сигнал от одного датчика | Проверка загрязнений, регулировка угла наклона |
| Пропуск препятствий по краям | Увеличение зоны перекрытия датчиков (+5° разворота) |
| Ложные срабатывания на неровностях | Уменьшение чувствительности в меню блока управления |
Важно! Для точной калибровки перемещайте перед бампером объект высотой 10 см (бордюр, тротуар) – датчики должны стабильно фиксировать его на расстоянии 40-50 см. При несовпадении показаний откорректируйте высоту установки крайних сенсоров.
После регулировки выполните финальную проверку: медленно подъезжайте к препятствиям под разными углами. Система должна равномерно определять объекты по всему периметру зоны контроля. Если парктроник имеет функцию автоматической калибровки – инициируйте её через сервисное меню согласно мануалу.
Тестирование работы системы в различных условиях
После завершения монтажа и калибровки выполните проверку парктроника в статичном режиме. Расположите автомобиль на ровной площадке без уклонов, последовательно подносите препятствия (коробка, стул) к каждому датчику под разными углами на дистанции 0,3-1,5 метра. Контролируйте соответствие зон обнаружения указанным в инструкции параметрам, синхронность звуковых сигналов и визуализации на дисплее.
Организуйте динамическое тестирование: двигайтесь задним ходом со скоростью 5-15 км/ч к статичным объектам (стена, конус). Фиксируйте расстояние срабатывания предупредительного (примерно 1,2 м) и аварийного (0,4-0,6 м) сигналов. Проверьте реакцию системы на резкое появление препятствия при медленном маневрировании – например, внезапный выход человека за 1 метр от бампера.
Проверка устойчивости к внешним факторам
Оцените работоспособность в условиях, имитирующих реальную эксплуатацию:
- Влажность: Обливайте датчики струёй воды из шланга, проверяя отсутствие ложных срабатываний
- Загрязнение: Нанесите тонкий слой грязи на 1-2 сенсора, убедитесь в сохранении функциональности остальных элементов
- Температура: Проверьте реакцию системы после стоянки на солнце (нагрев корпуса) и в прохладную погоду (+5°C)
Протестируйте распознавание типов объектов:
| Тип препятствия | Дистанция точного определения | Особенности реакции |
| Стена/бордюр | 1.0-1.5 м | Плавное нарастание сигнала |
| Тонкий столб | 0.6-0.8 м | Прерывистое оповещение |
| Наклонная поверхность | 0.4-1.2 м | Возможны поздние срабатывания |
Выполните финальную проверку в реальных сценариях:
- Парковка задним ходом между двумя автомобилями
- Маневрирование в узком проезде с бетонными столбами
- Движение по грунтовой дороге с неровностями
При обнаружении аномалий (ложные тревоги, задержки оповещения, мертвые зоны) перепроверьте чистку сенсоров, целостность проводки и качество заземления на кузов.
Список источников
- Официальные инструкции производителей парктроников (ParkMaster, Steelmate, Falcon Eye)
- Форумы автомобилистов: Drive2.ru, Auto.ru (разделы по установке электроники)
- Видео-гайды на YouTube-каналах автоэлектриков
- Специализированные сайты: autodoc.ru, exist.ru (статьи по тюнингу)
- Блоги мастеров автосервисов с пошаговыми фотоотчетами
- Техническая документация к конкретным моделям автомобилей (электросхемы)
- Обзоры инструментов для авторемонта в журналах "За рулем", "Авторевю"
