Установка передвижного парковочного столбика

Статья обновлена: 18.08.2025

Передвижной парковочный столбик – современное решение для организации временного ограждения территорий. Он обеспечивает контроль доступа транспорта без капитального монтажа.

Главное преимущество конструкции – мобильность. Столбик легко перемещается между точками использования и оперативно блокирует проезд. Правильная установка гарантирует надежную фиксацию и выполнение защитных функций.

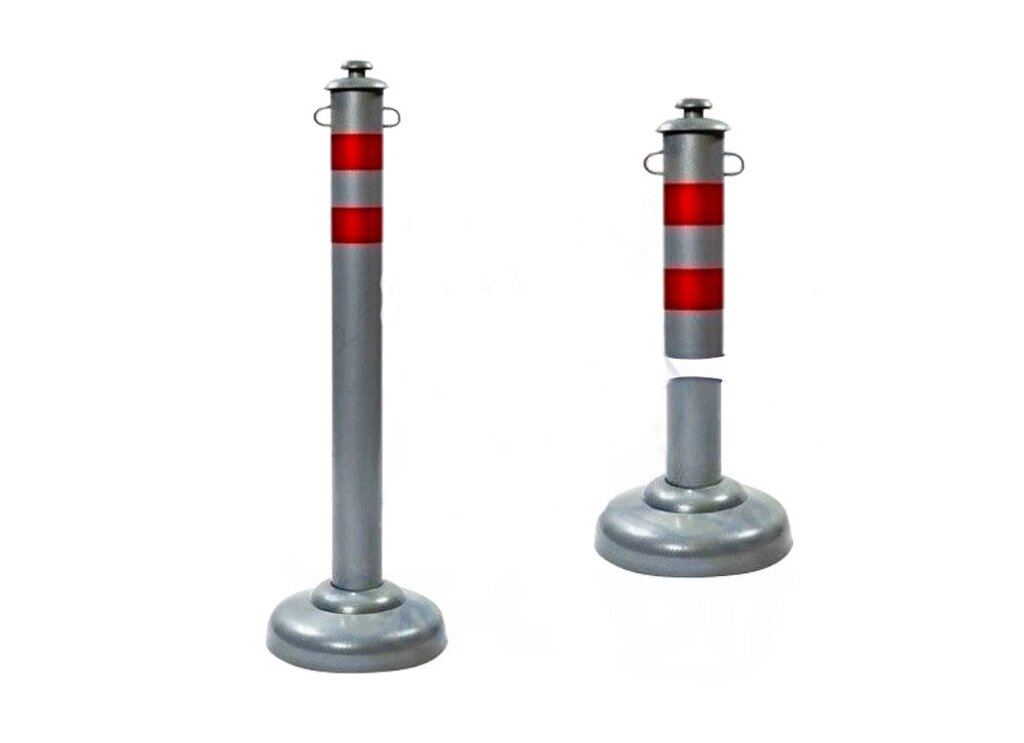

Конструктивные особенности мобильных ограничителей

Основой конструкции служит утяжелённая опорная платформа, обеспечивающая устойчивость при механическом воздействии. Её изготавливают методом литья из чугуна или бетона, либо сваривают из стального листа толщиной 3-5 мм, заполняя полость песком или щебнем для увеличения массы.

Вертикальный сигнальный элемент крепится к основанию через демпфирующий узел, снижающий повреждения при наезде. Для визуального обозначения применяют яркие полимерные корпуса с отражателями или световозвращающими плёнками. Высота столбика варьируется от 50 до 100 см для оптимальной заметности.

Ключевые элементы

Система перемещения: поворотные стальные ручки или сквозные отверстия в основании для захвата автопогрузчиком
Антикоррозионная защита: порошковое напыление на металлических деталях, полимерное покрытие бетонных поверхностей
Резиновые амортизаторы: устанавливаются по периметру основания для предотвращения повреждения покрытия и снижения шума
Сменные светоотражающие панели: крепятся на защёлках для быстрой замены при износе

Тип основания	Преимущества	Ограничения
Чугунное литьё	Максимальная устойчивость, долговечность	Высокая стоимость, риск растрескивания при ударе
Стальной короб + балласт	Ремонтопригодность, регулируемый вес	Коррозия сварных швов, деформация при перегрузке
Полимербетонный монолит	Устойчивость к химическим реагентам, бесшумность	Хрупкость при низких температурах, ограниченная цветовая гамма

Функциональность дополняется модульными аксессуарами: съёмными цепями для объединения в линию, противоугонными петлями под тросовый замок. Верхний торец оснащается резьбовым гнездом для установки флажков или светодиодных маячков с автономным питанием.

Типовые сферы применения переносных парковочных стоек

Переносные парковочные стойки активно используются в различных областях благодаря своей универсальности, простоте монтажа и возможности оперативного изменения конфигурации парковочного пространства. Они обеспечивают четкое зонирование, предотвращают хаотичную парковку и повышают уровень безопасности на объектах.

Гибкость применения позволяет адаптировать их под конкретные нужды – от временных мероприятий до постоянной инфраструктуры. Мобильность конструкций дает возможность оперативно освобождать проезды, выделять VIP-зоны или перераспределять места при изменении нагрузки.

Торговые комплексы – разделение потоков транспорта у входных групп, выделение зон для такси и погрузки.
Офисные паркинги – резервирование мест для руководства, клиентов или электромобилей.
Жилые территории – защита детских площадок, тротуаров и зон отдыха от несанкционированной парковки.
Общественные мероприятия – создание временных парковочных коридоров на фестивалях, концертах или рынках.
Аэропорты/вокзалы – организация выездных карманов для кратковременной остановки и высадки пассажиров.
Строительные площадки – ограждение зон разгрузки материалов и служебного транспорта.

Гостиницы и рестораны	Выделение мест для постояльцев и клиентов с индикацией номеров столиков
Медицинские учреждения	Организация спецпарковок для скорой помощи и маломобильных групп
Промышленные зоны	Разграничение служебного и личного транспорта сотрудников

Необходимые инструменты для самостоятельного монтажа

Перед началом установки передвижного парковочного столбика важно подготовить все требуемые инструменты. Отсутствие даже одного элемента может существенно замедлить процесс монтажа или сделать его невозможным.

Конкретный набор зависит от модели столбика и типа поверхности (асфальт, бетон, плитка), но базовый комплект остается универсальным для большинства случаев. Убедитесь, что все инструменты находятся в исправном состоянии.

Рулетка и строительный уровень – для точной разметки мест установки и контроля вертикальности столбиков.
Ударная дрель или перфоратор – для сверления отверстий в твердых покрытиях (бетон, асфальт).
Сверла по бетону – диаметр должен соответствовать анкерам из комплекта столбика (обычно Ø 10-16 мм).
Молоток – для фиксации анкерных гильз и демпферных втулок.
Гаечные ключи – рожковые или накидные (размер зависит от крепежа, часто 13-17 мм).
Маркер/мелок – для нанесения разметки на поверхность.
Ветошь и щетка – для удаления пыли из отверстий после сверления.
Защитные очки и перчатки – обязательные средства индивидуальной безопасности.

Разметка места установки на асфальте

Точная разметка гарантирует правильное позиционирование столбика и предотвращает его смещение при эксплуатации. Она определяет не только центр крепления, но и ориентацию изделия относительно дорожного полотна или парковочного кармана.

Для работы потребуются: измерительная рулетка, строительный мел или маркер для асфальта, угольник, а также схема установки с указанием габаритов столбика и расстояний до смежных объектов (бордюров, разметочных линий).

Порядок выполнения разметки

Определите точку установки согласно проекту, учитывая отступы от границ парковочного места.
С помощью угольника нанесите крестообразные линии длиной 15-20 см, пересекающиеся в центре монтажной площадки.
Отметьте контуры опорной плиты столбика (обычно квадрат 30×30 см), используя рулетку для соблюдения геометрии.
Проверьте перпендикулярность линий разметки относительно бордюра или разметки парковочных мест.

Элемент разметки	Назначение
Центральный крест	Точное позиционирование анкеров
Контур плиты	Контроль размера бетонного основания
Осевые линии	Проверка угла установки столбика

Важно: При нанесении линий убедитесь в отсутствии подземных коммуникаций в зоне бурения. Допустимое отклонение разметки – не более 5 мм по осям.

После завершения разметки сверите расположение меток с планом установки и только затем приступайте к подготовке основания.

Технология сверления отверстий под анкеры

Разметка точек бурения выполняется строго по шаблону, идущему в комплекте со столбиком, или согласно схеме производителя. Точность позиционирования контролируется рулеткой и угольником, так как смещение отверстий приведет к несоосности анкеров с монтажными пазами основания изделия.

Диаметр бура подбирается в соответствии с техническими требованиями анкерных болтов – обычно он равен или на 1-2 мм больше диаметра анкера. Глубина отверстия должна превышать длину крепежного элемента на 10-20 мм для скопления бетонной пыли.

Этапы выполнения работ

Очистка зоны сверления от мусора и пыли
Проверка отсутствия под покрытием кабелей/коммуникаций
Фиксация шаблона на поверхности струбцинами
Бурение перфоратором с ударным режимом на низких оборотах
Периодическое извлечение бура для охлаждения и удаления шлама
Контроль глубины по метке на буре или ограничителю
Продувка отверстий сжатым воздухом

Критические ошибки:

Перегрев бура – вызывает разрушение режущих кромок
Заглубление в рыхлые подложки без усиления
Бурение под углом – вызывает перекос анкера

Тип основания	Рекомендуемый бур	Особенности
Бетон М300	Твердосплавный SDS-plus	Постепенное наращивание оборотов
Асфальт	Коронка с алмазным напылением	Без ударного режима для предотвращения сколов

Правильная установка анкерных болтов

Правильный монтаж анкерных болтов обеспечивает устойчивость парковочного столбика к динамическим нагрузкам и предотвращает его смещение. Точное соблюдение технологии напрямую влияет на долговечность конструкции и безопасность эксплуатации.

Ключевые факторы успеха – соответствие типа анкера материалу основания (бетон, асфальт), точность разметки и контроль усилия затяжки. Пренебрежение этапами подготовки отверстий или очистки снижает несущую способность крепления на 30-50%.

Разметка точек крепления
- Приложите столбик к месту установки, отметьте центры отверстий через монтажные проушины.
- Контролируйте параллельность линий разметки относительно границ парковочного места.
Подготовка отверстий
- Используйте ударную дрель со сверлом на 0.5 мм уже диаметра анкера.
- Глубина отверстия: длина анкера + 10 мм (для сбора пыли).
- Очистите отверстие сжатым воздухом или щеткой-ершиком.
Фиксация анкеров
- Вставьте анкерный болт до упора, не допуская перекоса.
- Затяните гайку динамометрическим ключом с усилием, указанным производителем.
- Проверьте отсутствие люфта: попытка ручного расшатывания болта недопустима.

Типичные ошибки монтажа

Ошибка	Последствие	Профилактика
Загрязнение отверстия	Снижение адгезии, вырыв анкера под нагрузкой	Продувка пылесосом после сверления
Несоответствие диаметра сверла	Недотяжка или разрушение основания	Калибровка сверла перед работой
Превышение момента затяжки	Деформация резьбы, срез анкера	Использование динамометрического ключа

Фиксация основания столбика на поверхности

Правильная фиксация основания парковочного столбика является ключевым этапом установки, обеспечивающим его устойчивость и долговечность. Надежное крепление предотвращает смещение и падение столбика под воздействием внешних факторов, таких как ветер или случайный наезд транспортного средства.

Выбор метода фиксации зависит от типа основания столбика и характеристик поверхности, на которую он устанавливается. Наиболее распространенными поверхностями являются бетон, асфальт, грунт и тротуарная плитка, каждая из которых требует особого подхода.

Методы крепления в зависимости от типа поверхности

Тип поверхности	Метод крепления	Примечания
Бетон	Анкерные болты	Требуется предварительное сверление отверстий перфоратором
Асфальт	Асфальтовые анкеры	Монтаж при температуре выше +5°C для пластичности покрытия
Грунт	Забивные штыри	Глубина погружения не менее 30% высоты столбика
Тротуарная плитка	Распорные дюбели	Обязательное использование демпфирующих прокладок

При работе с бетонными и асфальтовыми покрытиями обязательным этапом является разметка и сверление отверстий строго по центру монтажных пластин. Диаметр сверла должен соответствовать размеру анкера, а глубина отверстия – превышать длину крепежа на 10-15 мм для удаления строительной пыли.

Основные этапы фиксации включают:

Очистку поверхности от мусора и влаги
Точную разметку точек крепления через монтажные отверстия
Сверление с контролем глубины (для твердых покрытий)
Установку анкеров/штырей с равномерным затягиванием
Проверку вертикальности столбика строительным уровнем

Важно: для временных конструкций допускается использование съемных резиновых оснований с балластным заполнением, однако их устойчивость значительно уступает механическому крепежу. При любом способе монтажа регулярно проверяйте надежность фиксации крепежных элементов – ослабленные анкеры немедленно подтягивайте.

Проверка вертикального уровня конструкции

После фиксации основания столбика в бетоне или крепления анкерами необходимо убедиться в строгой вертикальности конструкции. Используйте пузырьковый уровень длиной не менее 40 см для минимизации погрешности. Приложите инструмент последовательно к двум перпендикулярным сторонам столбика, избегая участков с технологическими выступами или неровностями.

Обратите внимание на положение воздушного пузырька в колбе уровня – он должен находиться строго между контрольными отметками при любом направлении замеров. Особенно критично проверить зону крепления к основанию и центр тяжести конструкции, где даже незначительный перекос может привести к нарушению функциональности.

Корректировка положения

При обнаружении отклонений выполните регулировку до схватывания бетонного раствора или полной затяжки анкеров:

Ослабьте крепежные элементы на 1-2 оборота
Аккуратно придайте столбику правильное положение руками
Проконтролируйте уровень в двух плоскостях одновременно
Поэтапно затягивайте крепления, перепроверяя показания

Параметр	Допустимое отклонение	Инструмент контроля
Вертикальность по высоте	≤ 2 мм на 1 м	Пузырьковый уровень
Угол наклона	≤ 1°	Электронный угломер

Для высокоточных измерений на ответственных объектах применяйте лазерные нивелиры, проецирующие вертикальную плоскость по всему периметру конструкции. Финишную проверку выполняйте через 24 часа после монтажа – усадка основания может вызвать дополнительные отклонения.

Тестирование механизма подъёма-опускания

Проверка работоспособности подъёмно-опускного механизма начинается с визуального осмотра всех компонентов: гидравлической/пневматической системы, электропривода, фиксаторов и направляющих элементов на предмет деформаций или загрязнений. Обязательно контролируется уровень рабочих жидкостей в системах с гидравликой и отсутствие утечек в соединениях.

После визуальной проверки выполняется серия циклов "подъём-опускание" в ручном и автоматическом режимах (если предусмотрено) без нагрузки. Фиксируется плавность хода столбика, равномерность перемещения по вертикали и время полного цикла. На этом этапе выявляются посторонние шумы, вибрации или рывки при движении.

Критерии оценки корректности работы

При тестировании обязательно проверяются следующие параметры:

Точность фиксации в крайних положениях (верхнем/нижнем)
Срабатывание концевых датчиков и блокировок при достижении предельных точек
Отсутствие люфтов и биений конструкции под нагрузкой
Стабильность работы при имитации внешних воздействий (ветровая нагрузка, вибрация)

Для столбиков с автоматикой тестируется аварийное опускание при отключении электропитания и реакция на сигналы системы управления. Проводятся замеры потребляемой мощности двигателя в пиковых режимах для выявления перегрузок.

Тест	Методика	Норматив
Циклограмма работы	50 непрерывных циклов подъёма-опускания	Отсутствие сбоев, перегрева
Усилие блокировки	Приложение нагрузки 200 кг к поднятому столбику	Смещение < 1 мм
Климатическое воздействие	Работа при -30°C и +40°C	Соответствие паспортному времени цикла

Финишный этап включает проверку согласованности работы с системами контроля доступа и сигнализации. Все отклонения от нормы, включая превышение допустимого времени отклика или нестабильность позиционирования, требуют регулировки механизма или замены компонентов.

Особенности монтажа на бетонное покрытие

Крепление передвижных парковочных столбиков к бетону требует предварительной подготовки поверхности. Основание должно быть ровным, очищенным от пыли, масляных пятен и мусора, с отсутствием трещин в зоне установки. Обязательно выполняется разметка точек крепежа согласно схеме производителя с контролем точности позиционирования.

Для фиксации применяются анкерные болты из оцинкованной стали (реже – химические анкеры), диаметр и длина которых подбираются исходя из нагрузки на столбик. Отверстия сверлятся перфоратором с твердосплавным буром строго вертикально на глубину, превышающую длину анкера на 10-15 мм для удаления бетонной крошки. Перед установкой крепежа отверстия продуваются сжатым воздухом.

Ключевые этапы установки

Монтаж основания: Опорная пластина столбика прикладывается к размеченным точкам, фиксируется анкерами через технологические отверстия. Затяжка болтов выполняется равномерно динамометрическим ключом без перекоса платформы.
Контроль подвижности: После фиксации основания проверяется механизм подъема/опускания столбика, убеждаясь в отсутствии препятствий для перемещения в вертикальной плоскости.
Уплотнение зазоров (опционально): При необходимости стык между платформой и бетоном герметизируется морозостойким полиуретановым составом для предотвращения подмывания водой.

Параметр	Требование
Глубина отверстий	Длина анкера + 10-15 мм
Минимальная прочность бетона	Марка В20 (М250)
Температурный режим монтажа	Выше +5°C (для химических анкеров – согласно инструкции состава)

Эксплуатация разрешается только после полного набора прочности раствором/клеем (при использовании химических анкеров) или механической проверки затяжки. Запрещается демонтаж ранее чем через 48 часов после установки.

Установка парковочного столбика на тротуарную плитку без повреждений

Сохранение целостности тротуарного покрытия при установке парковочных столбиков требует применения безударных технологий монтажа. Традиционные методы с использованием перфораторов и анкерных болтов неизбежно повреждают плитку, образуя сколы и трещины. Альтернативные подходы основаны на использовании несверлящих креплений и утяжеленных конструкций, обеспечивающих устойчивость без нарушения поверхности.

Ключевым условием является правильный подбор типа основания и фиксаторов, соответствующих весу столбика и эксплуатационным нагрузкам. Для временных конструкций применяют резиновые прокладки и заполняемые платформы, для стационарных – стыковые замки и химические анкеры, не требующие механического разрушения плитки. Контроль распределения нагрузки предотвращает проседание покрытия.

Технологии монтажа

Метод утяжеленных оснований:

Подготовка металлической/полимерной платформы с полостью для балласта
Установка основания на плитку с выравниванием по уровню
Заполнение полости песком, щебнем или бетоном (до 80 кг)
Фиксация столбика в монтажном гнезде платформы

Бессверловочная фиксация:

Монтаж П-образных кронштейнов в межплиточные швы
Использование вакуумных присосок с грузоподъемностью от 50 кг
Применение клеевых составов для полимерных оснований
Установка Т-образных анкеров в песчаную подушку под плиткой

Тип крепления	Макс. нагрузка	Рекомендуемое применение
Резиновые противоскольные прокладки	15 кг	Временные ограждения
Пластиковые платформы с балластом	80 кг	Сезонные конструкции
Стальные стыковые кронштейны	200 кг	Постоянные стационарные столбики

Обязательные условия: проверка глубины песчаной подушки под плиткой (не менее 3 см), очистка швов от растительных остатков, использование демпфирующих подкладок под металлические элементы. При использовании химических анкеров требуется предварительная заливка швов герметиком для предотвращения растекания состава.

Использование без анкеровки на временных парковках

Передвижные столбики без фиксации анкерами применяются на участках с коротким сроком эксплуатации или частой сменой конфигурации зон. Их мобильность позволяет оперативно перераспределять пространство для мероприятий, сезонных разгрузочных зон или временных стоянок строительной техники без повреждения покрытия.

Ключевым условием безопасной эксплуатации является использование моделей с утяжелённым основанием (от 20 кг) или системой балластного крепления. На асфальте или бетоне применяются столбики с резиновыми противоскользящими прокладками, на грунте – конструкции с широкой опорной платформой, предотвращающей просадку.

Особенности и ограничения

Преимущества:

Мгновенный монтаж/демонтаж силами одного человека
Отсутствие разрешений на земляные работы
Сохранение целостности дорожного полотна
Возможность оперативной корректировки разметки

Риски и требования:

Ограниченная устойчивость к силовому воздействию (например, наезду грузового авто)
Обязательная установка на ровных поверхностях (уклон ≤3°)
Необходимость ежедневного контроля положения
Запрет использования на участках с ветровой нагрузкой ≥15 м/с

Сравнение типов крепления:

Параметр	Без анкеровки	С анкеровкой
Время установки	1-3 мин	25-40 мин
Уровень защиты	Средний	Максимальный
Срок службы на точке	До 30 дней	Постоянно

Для повышения эффективности рекомендовано комбинировать столбики с сигнальными лентами или временными знаками. На парковках свыше 10 машин применяется шахматная расстановка с дистанцией 4-6 м между столбиками для визуального выделения зоны.

Нанесение светоотражающих элементов

Светоотражающие элементы критически важны для видимости передвижных парковочных столбиков в темное время суток или условиях плохой освещенности. Они предупреждают водителей о препятствии, снижая риск наезда и повреждения транспортных средств. Отсутствие таких элементов может привести к аварийным ситуациям и юридической ответственности владельца территории.

Материалы должны соответствовать ГОСТ Р 57425-2017: использовать следует пленки типа А (инженерные) или Б (коммерческие) с коэффициентом световозвращения не ниже 300-400 кд/лк/м². Элементы наносятся равномерно по всей высоте столбика, преимущественно на противоположные грани. Минимальная площадь покрытия – 20% поверхности для обеспечения круговой видимости.

Технология нанесения

Процесс включает три этапа:

Подготовка поверхности: обезжиривание спиртовым раствором и сушка.
Фиксация элементов:
- Самоклеящиеся пленки – снятие защитного слоя и плотное прижатие
- Каплевидные отражатели – крепление на эпоксидный клей
Контроль качества: проверка отсутствия пузырей воздуха и надежности сцепления.

Расположение элементов регламентируется:

Высота от земли	Тип элемента	Цвет
0-30 см	Сплошная полоса	Белый/желтый
50-70 см	Прерывистые линии	Красный/оранжевый
100-120 см	Каплевидные отражатели	Белый

Важно! Обновлять покрытие следует каждые 2 года или при потере 30% световозвращающей способности. Использование несертифицированных материалов аннулирует гарантию на столбик.

Техника безопасности при выполнении работ

Перед началом монтажа передвижных парковочных столбиков обязательно наденьте средства индивидуальной защиты: защитные очки, перчатки с антискользящим покрытием и каску. Убедитесь, что рабочая зона ограждена предупреждающими знаками и свободна от посторонних лиц, особенно при работе на проезжей части или парковках с активным движением транспорта.

Проверьте исправность инструментов и оборудования (дрели, бетономешалки, измерительных приборов), отсутствие повреждений на кабелях и вилках. Удостоверьтесь, что все элементы конструкции столбика (основание, фиксаторы, сигнальные отражатели) не имеют дефектов. При обнаружении трещин, сколов или коррозии – прекратите работу и замените компоненты.

Ключевые требования

Фиксация основания: При бетонировании используйте уровень для строго вертикального позиционирования. Удерживайте столбик до полного схватывания раствора.
Работа с электроинструментом: Отключайте дрель от сети при смене оснастки. Избегайте контакта бура с арматурой или подземными коммуникациями.
Погрузочно-разгрузочные операции: Поднимайте тяжелые элементы (бетонные блоки, анкерные плиты) механизированным способом или силами двух работников. Соблюдайте прямую спину при переносе.

Этап работ	Риск	Меры предосторожности
Бурение отверстий	Выброс пыли/осколков	Используйте респиратор и защитный экран
Заливка бетона	Химические ожоги кожи	Применяйте кислотостойкие перчатки
Регулировка механизма	Защемление пальцев	Отключите пружинный фиксатор перед настройкой

Контролируйте метеоусловия: Прекращайте работы при ливне, гололеде или порывах ветра свыше 15 м/с.
Обеспечьте вентиляцию: При использовании химических анкеров или красной разметки работайте на открытом воздухе либо с вытяжкой.
Документируйте процесс: Составляйте акт скрытых работ перед заливкой бетона для проверки глубины/диаметра отверстий.

Типичные ошибки при самостоятельной установке

Неправильный выбор места установки приводит к снижению функциональности столбика. Монтаж на неровной поверхности или рыхлом грунте провоцирует перекосы и неустойчивость конструкции при эксплуатации.

Игнорирование глубины погружения основания вызывает проблемы с фиксацией. Недостаточное заглубление анкерных элементов или бетонной подушки снижает сопротивляемость внешним нагрузкам и ветровым воздействиям.

Пренебрежение инструкцией производителя
Использование неподходящих крепежей или отклонение от рекомендованных размеров ямы для бетонирования нарушает инженерный расчет изделия.
Несоответствие покрытию
Установка моделей для асфальта на плитку или грунт без адаптации креплений ведет к быстрому расшатыванию стойки.
Неправильная сборка механизма
Перепутанная последовательность монтажа шарниров/пружин блокирует подъемно-опускную функцию.

Ошибка	Последствие
Экономия на бетоне	Смещение столбика под давлением колес
Невыравнивание по вертикали	Заедание механизма подъема

Сезон	Критичные узлы	Периодичность контроля
Зима	Приводной механизм, уплотнители	Каждые 14 дней
Лето	Система охлаждения, электроразъемы	Ежемесячно
Дождливый период	Герметичность корпуса, изоляция кабелей	После сильных ливней

Список источников

При подготовке материалов о передвижных парковочных столбиках и их монтаже использовались нормативные документы, технические стандарты и практические руководства. Основное внимание уделялось актуальным требованиям к безопасности и эксплуатационным характеристикам изделий.

Дополнительно анализировались рекомендации производителей оборудования, специализированные строительные нормы и отраслевые публикации. Это обеспечивает полноту информации по выбору, установке и обслуживанию данных конструкций.

Нормативная база и технические материалы

ГОСТ Р 52766-2007 "Дороги автомобильные общего пользования. Элементы обустройства. Общие требования"
СП 113.13330.2016 "Стоянки автомобилей" (актуализированная редакция СНиП 21-02-99*)
Технические условия (ТУ) производителей на передвижные парковочные столбики
Инструкции по монтажу и эксплуатации от компаний-изготовителей парковочного оборудования
РД-11-06-2007 "Методические рекомендации по проектированию и устройству парковок"
Статьи в отраслевых журналах («АвтодорИнфо», «Технологии строительства») по обустройству парковочных зон
Пособие МДС 13-2.2000 "Проектирование автостоянок и гаражей"
