Замена радиатора кондиционера своими руками

Статья обновлена: 18.08.2025

Неисправный радиатор кондиционера – распространённая причина выхода из строя климатической системы автомобиля. Утечки хладагента, механические повреждения или коррозия трубок делают дальнейшую эксплуатацию невозможной.

Замена конденсатора кондиционера – задача, требующая аккуратности и чёткого следования инструкциям. Самостоятельное выполнение работы требует базовых навыков и специализированного оборудования, но позволяет сэкономить на услугах автосервиса.

Безопасность: отключение питания автомобиля

Полное обесточивание бортовой сети – обязательное условие перед демонтажем радиатора кондиционера. Работающий кондиционер содержит высокое давление хладагента, а случайный контакт инструмента с электроразъёмами или проводкой под напряжением может вызвать короткое замыкание, возгорание или поражение током. Игнорирование этого этапа создаёт прямой риск для жизни и целостности электронных блоков автомобиля.

Отключение начинается с аккумуляторной батареи. Снимите сначала отрицательную клемму (чёрный провод, маркировка «–»), затем положительную (красный провод, «+»), используя рожковый ключ на 10 мм. Изолируйте снятые клеммы ветошью или пластиковыми колпачками, чтобы исключить случайное касание к аккумулятору. Для гибридных/электромобилей дополнительно отключите сервисный высоковольтный разъём (оранжевого цвета) согласно инструкции производителя.

Проверка обесточивания:
- Нажмите клаксон – звука быть не должно
- Включите фары или аварийную сигнализацию
- Попробуйте запустить стартер (при вынутом ключе зажигания)
Блокировка восстановления питания:
- Закрепите минусовую клемму на расстоянии от аккумулятора стяжкой
- Извлеките ключ из замка зажигания, уберите из салона
- Для машин с системой Start/Stop – отключите датчик массы в подкапотном пространстве

Предупреждение: Отсоединение АКБ сбрасывает адаптации ЭБУ и настройки мультимедиа. Если замена радиатора занимает больше 30 минут, подключите резервный источник 12V через OBD-II разъём для сохранения данных. Не прикасайтесь к контактам генератора и стартера после снятия клемм – в них может сохраняться остаточное напряжение.

Снятие клемм с аккумулятора

Отключение аккумулятора – критический этап перед демонтажем радиатора кондиционера. Это исключает риск короткого замыкания при случайном контакте инструментов с электроцепями автомобиля. Нарушение данного правила может вывести из строя блок управления двигателем, генератор или другие дорогостоящие компоненты.

Строго соблюдайте последовательность: сначала снимите отрицательную клемму (чёрный провод, маркировка «-»), затем положительную (красный провод, «+»). Такая очерёдность предотвращает искрение и перепады напряжения в бортовой сети. Ослабьте гайки крепления наконечников рожковым ключом (обычно 10-13 мм), отсоедините провода и отведите их в сторону от клемм.

Дополнительные меры предосторожности

Убедитесь, что ключ зажигания извлечён, а фары/магнитола выключены.
Изолируйте отсоединённые клеммы ветошью или резиновыми колпачками – это исключит их случайный контакт с аккумулятором.
Не кладите металлические инструменты на клеммы или корпус АКБ.

После снятия радиатора и завершения работ подключите клеммы в обратном порядке: сначала положительную, затем отрицательную. Проверьте надёжность фиксации и отсутствие окислов на контактах.

Демонтаж переднего бампера

Для доступа к радиатору кондиционера требуется полный демонтаж переднего бампера. Эта операция обеспечивает необходимый зазор для безопасного извлечения узла. Предварительно убедитесь в наличии свободного пространства перед автомобилем для аккуратного размещения снятого элемента.

Подготовьте комплект инструментов: крестовую и шлицевую отвертки, набор торцевых головок с трещоткой, защитные перчатки и монтажную лопатку. Откройте капот и багажник для доступа к крепежным точкам. При наличии противотуманных фар или парктроников отключите минусовую клемму аккумулятора.

Снимите колесные арки:
- Выверните саморезы крепления подкрылков в передней части арок
- Отстегните пластиковые фиксаторы пистонов при помощи монтажной лопатки
Открутите верхние крепления:
- Удалите болты по периметру моторного щита под капотом
- Извлеките клипсы в районе решетки радиатора
Освободите нижние фиксаторы:
- Приподнимите авто домкратом или установите на эстакаду
- Отверните болты защиты двигателя, соединяющие ее с бампером
- Удалите крепеж в нижней части бампера (6-8 болтов)
Отсоедините электрические разъемы:
- Нажмите на фиксаторы разъемов датчиков парковки
- Отсоедините колодки проводов противотуманных фар
Снимите бампер:
- Потялите конструкцию на себя, удерживая с двух сторон
- Отщелкните боковые крепления в районе крыльев плавным движением
- Отнесите элемент на безопасное расстояние от рабочей зоны

Уложите демонтированный бампер лицевой поверхностью вверх для предотвращения царапин. Проверьте целостность пистонов и клипс – поврежденные фиксаторы потребуют замены перед установкой. При наличии закисших болтов обработайте соединения проникающей смазкой WD-40 за 10-15 минут до демонтажа.

Удаление решетки радиатора

Откройте капот автомобиля и зафиксируйте его надежно с помощью штатной опоры. Визуально определите точки крепления решетки радиатора к кузову и соседним элементам (бамперу, облицовке). Обычно крепеж представлен пластиковыми клипсами, саморезами или болтами с головкой под звездочку/шестигранник.

Подготовьте необходимые инструменты: набор отверток (крестовую, плоскую), торцевые головки с трещоткой, съемник клипс или тонкую плоскую отвертку. При работе с клипсами действуйте аккуратно, чтобы не сломать крепеж или посадочные гнезда на кузове. Если решетка соединена с датчиками (например, датчиком света) или ходовыми огнями – отсоедините разъемы.

Пошаговый процесс демонтажа

Снимите верхние клипсы/болты: начните с крепежа вдоль верхней кромки решетки под капотом. Используйте съемник для клипс или подденьте их отверткой, прижимая центральные штырьки.
Освободите боковые крепления: переместитесь к краям решетки в районе фар. Часто здесь расположены саморезы, скрытые декоративными заглушками – аккуратно подденьте заглушки ножом.
Отсоедините нижние фиксаторы: присядьте перед автомобилем и найдите крепления в нижней части решетки. Они могут быть частично скрыты бампером – иногда требуется слегка отогнуть края бампера пальцами.
Извлеките решетку: удерживая конструкцию двумя руками, потяните ее на себя, контролируя усилие. Если элемент не поддается – проверьте пропущенные клипсы или разъемы. Избегайте перекоса!

Важные нюансы:

Сложенные клипсы складывайте в контейнер – они понадобятся при сборке.
При наличии заводских пломб на крепеже (например, у датчиков) – сфотографируйте их расположение.
Если решетка приклеена герметиком (редко, но встречается) – аккуратно подрежьте соединение монтажным ножом.

Осмотр старого радиатора кондиционера

Тщательно очистите поверхность радиатора от грязи, пыли и дорожной соли с помощью щетки и компрессора. Убедитесь, что доступны все зоны теплообменника для детального визуального осмотра. Особое внимание уделите местам крепления кронштейнов и соединениям патрубков.

Используйте фонарь для поиска масляных пятен или следов фреона на трубках и бачках. Проверьте состояние резиновых прокладок в местах соединения магистралей – их растрескивание свидетельствует о необходимости замены. Осмотрите дренажные отверстия на предмет засоров.

Ключевые точки диагностики

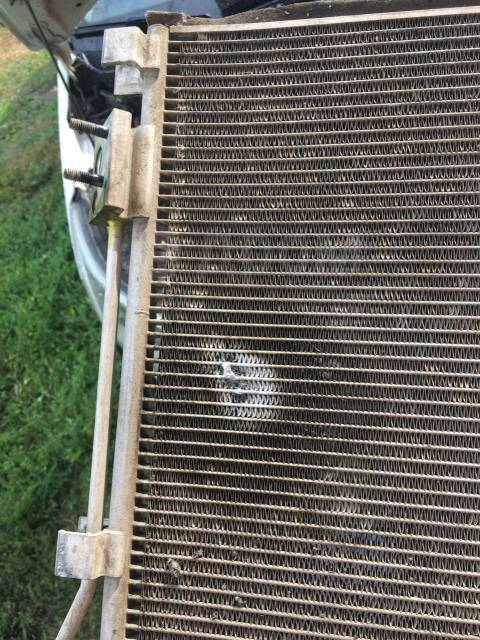

Деформация сот: Выявите помятые участки пластин теплообменника
Коррозия: Проверьте очаги ржавчины на алюминиевых трубках
Механические повреждения: Обнаружьте вмятины от камней или трещины
Утечки хладагента: Ищите зеленоватые следы красителя (при его наличии в системе)

Признак неисправности	Возможные последствия
Загрязнение более 40% поверхности	Снижение эффективности охлаждения
Разгерметизация соединений	Утечка фреона и масла
Прогнившие монтажные уши	Вибрация и повреждение патрубков

Зафиксируйте все обнаруженные дефекты на фотокамеру – это поможет при сравнении с новым радиатором. Особенно критичны повреждения в зоне паяных швов и переходов между секциями. Если соты забиты тополиным пухом или насекомыми более чем на треть толщины радиатора – восстановление промывкой неэффективно.

Слив хладагента из системы

Самостоятельный слив хладагента крайне опасен и незаконен в большинстве стран, включая Россию. Фреон является токсичным веществом, а его бесконтрольный выброс в атмосферу наносит серьезный экологический ущерб и нарушает природоохранное законодательство.

Процедура требует специализированного оборудования и сертификации. Автосервисы используют вакуумные станции с рекуперационными функциями, которые безопасно извлекают хладагент в герметичные баллоны для последующей утилизации или повторного использования.

Порядок профессионального слива

Подключение манометрической станции к сервисным портам системы
Запуск рекуперационной установки для откачки фреона
Контроль давления по манометрам до достижения вакуума
Герметичное отключение магистралей и запорной арматуры
Передача хладагента в лицензированный утилизационный центр

Оборудование	Назначение
Рекуперационная машина	Сбор хладагента без выброса в атмосферу
Манометрический коллектор	Контроль давления в системе
Весы для хладагента	Точное измерение количества фреона

Важно: После замены радиатора кондиционера система требует вакуумирования для удаления влаги и воздуха, затем заправки точным количеством фреона, указанным производителем.

Отсоединение патрубков кондиционера

Перед началом работ убедитесь, что система кондиционирования полностью обесточена и давление фреона сброшено через сервисные клапаны. Никогда не отсоединяйте патрубки под давлением – это опасно и приведет к выбросу хладагента.

Определите расположение креплений патрубков к радиатору. Обычно они фиксируются болтами или гайками (часто на 10 или 13 мм). Тщательно очистите соединения от грязи щеткой, чтобы частицы не попали в систему при демонтаже.

Процесс демонтажа

Наденьте защитные очки и перчатки
Снимите фиксирующие хомуты креплений ключом нужного размера
Аккуратно расшейте фланцы патрубков легкими покачиваниями
Немедленно закройте отверстия чистыми пластиковыми заглушками или герметичной пленкой

Важно: Не допускайте контакта открытых трубок с пылью и влагой. При сильном прикипании соединений используйте WD-40, избегая попадания состава внутрь системы.

Тип соединения	Инструмент	Риски
Резьбовое (O-ring)	Торцевой ключ	Срыв резьбы, повреждение уплотнителя
Быстроразъемное	Плоская отвертка	Поломка фиксатора, утечка фреона

После отсоединения проверьте состояние уплотнительных колец на патрубках – при наличии трещин или деформаций их необходимо заменить. Все демонтированные детали храните в чистом закрытом контейнере.

Снятие креплений радиатора

После слива охлаждающей жидкости и демонтажа воздуховодов, вентилятора и защитных кожухов переходите к откручиванию крепежных элементов. Радиатор кондиционера фиксируется болтами или гайками к кузову автомобиля и соседним узлам (основному радиатору двигателя, кронштейнам). Определите точное количество и расположение креплений визуально или по схеме конкретной модели авто.

Используйте торцевые головки с трещоткой или накидные ключи подходящего размера. Применяйте проникающую смазку (WD-40) на закисшие соединения за 10-15 минут до работы. Откручивайте крепеж против часовой стрелки, удерживая ответные гайки вторым ключом при необходимости. Избегайте чрезмерных усилий, чтобы не сорвать резьбу.

Ключевые этапы демонтажа

Верхние кронштейны: Снимите болты крепления верхней планки радиатора к поперечине кузова, придерживая узел рукой.
Боковые фиксаторы: Открутите боковые стойки, соединяющие радиатор кондиционера с основным радиатором охлаждения.
Нижние опоры: Демонтируйте резиновые амортизаторы или металлические скобы в нижней части, аккуратно поддев их монтажной лопаткой.

Тип крепежа	Инструмент	Риски
Болты М8-М10	Головка на 13-17 мм	Срыв граней
Пластиковые клипсы	Плоская отвертка	Поломка фиксаторов

После удаления всех креплений аккуратно выдвигайте радиатор кондиционера вперед по направляющим. Контролируйте положение патрубков и датчиков, чтобы избежать повреждения соседних компонентов. При заклинивании проверьте наличие скрытых фиксаторов или резиновых уплотнителей, создающих сопротивление.

Извлечение радиаторного блока

Отсоедините все шланги системы охлаждения, идущие к радиатору, предварительно слив охлаждающую жидкость в чистую ёмкость. Ослабьте хомуты крепления патрубков, аккуратно сдвиньте их с патрубков радиатора и отведите в сторону, избегая перегибов. Заглушите открытые отверстия радиатора чистыми пробками или ветошью для предотвращения утечек остатков жидкости и попадания мусора.

Снимите электрические разъёмы вентиляторов охлаждения и датчиков температуры (при наличии). Открутите болты или гайки крепления радиаторного блока к кузову, обращая внимание на резиновые демпферы-опоры в нижней части – их нужно аккуратно вынуть из посадочных гнёзд. Проверьте, не осталось ли незамеченных креплений или фиксаторов.

Последовательность демонтажа

Важно: Радиаторный блок обычно объединяет конденсатор кондиционера и основной радиатор охлаждения в едином корпусе. Действуйте максимально осторожно, чтобы не повредить тонкие соты теплообменников:

Приподнимите блок вверх на 2-3 см, чтобы освободить нижние опоры из креплений кузова.
Наклоните радиаторный блок в сторону двигателя под углом примерно 30-45 градусов.
Медленно выводите блок вперёд через пространство между передней балкой и решёткой радиатора, контролируя положение патрубков и вентиляторов.
При сопротивлении проверьте, полностью ли отсоединены все коммуникации и не мешает ли какой-либо элемент кузова.

Рекомендация: При извлечении пользуйтесь помощью напарника – конструкция громоздкая и требует поддержки для предотвращения деформации трубок кондиционера.

Типичные ошибки	Последствия
Резкий перегиб трубок кондиционера	Образование трещин, утечка хладагента
Задевание сот радиатора о крепёжные элементы	Деформация ячеек, снижение эффективности охлаждения
Падение блока при извлечении	Механическое повреждение компонентов, необходимость замены

После демонтажа сразу установите радиаторный блок на ровную поверхность ребром, избегая давления на патрубки. Проведите визуальный осмотр на предмет повреждений, особенно в местах контакта с кузовом при извлечении.

Отсоединение вентилятора системы охлаждения

После демонтажа элементов, ограничивающих доступ к радиатору, переходите к вентилятору. Найдите электрический разъем, подключенный к мотору вентилятора. Внимательно осмотрите фиксатор разъема – обычно это пластиковый язычок или защелка. Нажмите на фиксатор и потяните разъем на себя без резких движений. Не тяните за провода – это может повредить контакты.

Теперь осмотрите крепления вентилятора к радиатору или корпусу. Чаще всего используются болты (реже пластиковые защелки или резиновые втулки). Определите количество крепежей (обычно 2-4) и их тип. Приготовьте соответствующий инструмент: крестовую или плоскую отвертку для защелок, торцевой ключ или головку для болтов (размер 8-10 мм).

Процедура снятия креплений

Болтовые соединения:
- Выкрутите все болты против часовой стрелки
- Сложите болты в отдельную емкость
- Проверьте наличие резиновых демпферов – не потеряйте их
Пластиковые защелки:
- Подденьте отверткой центральный штырек защелки
- Потяните вверх до характерного щелчка
- Повторите для всех фиксаторов

Аккуратно приподнимите вентилятор вверх, одновременно отклоняя его от радиатора. Следите за зазорами между лопастями и соседними деталями. Если вентилятор не выходит – не прикладывайте силу, проверьте пропущенные крепления или мешающие патрубки. После извлечения положите узел на ровную поверхность лопастями вверх.

Тип крепления	Инструмент	Особенности
Болты	Головка 8-10 мм	Проверить наличие шайб
Пластиковые защелки	Плоская отвертка	Давить строго по оси фиксатора
Резиновые втулки	Монтажная лопатка	Поддевать аккуратно, чтобы не порвать

Чистка монтажной зоны от грязи

После демонтажа старого радиатора кондиционера тщательно очистите посадочное место на кузове автомобиля. Удалите всю грязь, масляные пятна, остатки старого уплотнителя и дорожную пыль металлической щеткой или скребком. Особое внимание уделите участкам вокруг технологических отверстий и точкам крепления радиатора.

Обработайте поверхность обезжиривателем (уайт-спиритом или специальным автоочистителем), нанося состав ветошью без ворса. Дождитесь полного испарения жидкости, затем протрите зону сухой чистой тряпкой. Убедитесь в отсутствии остатков герметика или коррозии – при необходимости зачистите проблемные места мелкозернистой наждачной бумагой.

Критические моменты при очистке

Запрещается использовать обильное количество воды – влага провоцирует коррозию крепежных элементов
Обязательно удалите окалину с резьбовых отверстий для болтов
Проверьте целостность резиновых демпферов и крепежных втулок

Тип загрязнения	Инструмент для удаления	Риски при неочистке
Технологическая смазка	Обезжириватель + ветошь	Снижение адгезии уплотнителя
Антифриз/масло	Щетка + абсорбент	Разрушение новых прокладок
Коррозия	Наждачная бумага P120-P240	Деформация посадочной плоскости

Перед установкой нового радиатора нанесите тонкий слой термостойкого герметика (например, Loctite 574) на контур посадочного места. Излишки состава, выступившие после притягивания болтов, немедленно удалите сухой тряпкой – застывший герметик нарушит теплообмен и затруднит последующий демонтаж.

Подбор нового радиатора кондиционера

Точное соответствие модели автомобиля – критически важный параметр. Радиаторы кондиционера разрабатываются под конкретные монтажные точки, расположение патрубков и габариты посадочного места. Использование аналога с неидентичными креплениями или углом подключения магистралей приведет к сложностям установки и риску повреждения.

Внимательно сверьте технические характеристики старого и нового радиатора: толщину сердцевины, материал трубок (медь/алюминий), количество рядов, форму и диаметр штуцеров. Несоответствие по производительности или гидравлическому сопротивлению вызовет некорректную работу системы и нагрузку на компрессор.

Ключевые критерии выбора

При подборе учитывайте следующие аспекты:

VIN-код или данные шильдика авто – гарантирует совместимость по каталогам производителей.
Тип соединения патрубков – резьбовое (O-ring) или фланцевое (банджо), включая размер и шаг резьбы.
Конструкция вентиляторов – совпадение точек крепления вентиляторной группы к радиатору.
Наличие дополнительных элементов – интегрированные ресиверы-осушители, датчики давления.

Сравнение распространенных материалов:

Материал	Плюсы	Минусы
Медь/латунь	Высокая ремонтопригодность, устойчивость к вибрациям	Подверженность коррозии, большой вес, цена
Алюминий	Малый вес, лучшее рассеивание тепла, стойкость к окислению	Сложность пайки при повреждениях, чувствительность к механическим ударам

Важно! Новый радиатор должен иметь заводскую герметизацию заглушками. Открытые патрубки приведут к попаданию влаги и частиц внутрь системы, что потребует дополнительной промывки перед установкой.

Проверка совместимости запчасти

Убедитесь, что новый радиатор соответствует марке, модели и году выпуска вашего автомобиля. Несоответствие даже по незначительным параметрам приведёт к некорректной установке и утечке хладагента. Все технические характеристики (габариты, расположение патрубков, тип фланцев) должны полностью совпадать со старым узлом.

Сверьте каталожные номера оригинальной детали и аналога. Производители дублируют эту информацию на бирке старого радиатора или в технической документации авто. При отсутствии данных используйте онлайн-каталоги крупных поставщиков автозапчастей, где можно подобрать компонент по VIN-коду транспортного средства.

Ключевые параметры для проверки

Геометрические размеры: толщина сердцевины, ширина монтажной рамки, угол наклона патрубков
Тип соединений: резьбовые штуцеры (метрическая/дюймовая), быстроразъёмные фитинги (размер и конфигурация)
Рабочее давление: должно соответствовать характеристикам штатной системы кондиционирования

Источник информации	Проверяемые данные
Штамповка на корпусе старого радиатора	Парт-номер, производитель, дата производства
Этикетка в подкапотном пространстве	Рекомендуемый хладагент, объём масла в системе
Электронные каталоги (OEM)	Совместимость по модификации двигателя и опциям климат-контроля

Важно: для гибридных и электромобилей дополнительно сверяйте совместимость с высоковольтной системой охлаждения. При установке универсальных радиаторов убедитесь в наличии переходных пластин и совпадении точек крепления с кузовными элементами.

Установка нового уплотнителя

Тщательно очистите посадочную поверхность кузова от старого герметика, грязи и коррозии металлической щеткой или скребком, затем обезжирьте растворителем. Убедитесь, что плоскость идеально ровная и сухая – малейшие неровности или загрязнения нарушат герметичность.

Нанесите тонкий непрерывный слой автомобильного герметика (типа "черный жгутик") по всему контуру посадочной зоны радиатора. Избегайте разрывов и излишков, особенно вокруг монтажных отверстий – избыток клея выдавится внутрь и забьёт трубки.

Ключевые этапы монтажа

Правильная укладка: Аккуратно разместите новый резиновый уплотнитель поверх нанесённого герметика, совместив все технологические отверстия с крепёжными шпильками кузова.
Фиксация: Приложите радиатор к уплотнителю, слегка придавив для первоначальной фиксации. Не смещайте деталь после контакта с герметиком!
Затяжка болтов: Затягивайте крепёжные гайки/болты крест-накрест с умеренным усилием. Перетяжка деформирует уплотнитель и трубки радиатора.

Удалите излишки герметика, выступившие по краям, ветошью до его полного высыхания. Дайте клею полимеризоваться согласно инструкции производителя (обычно 1-2 часа) перед заправкой системы хладагентом.

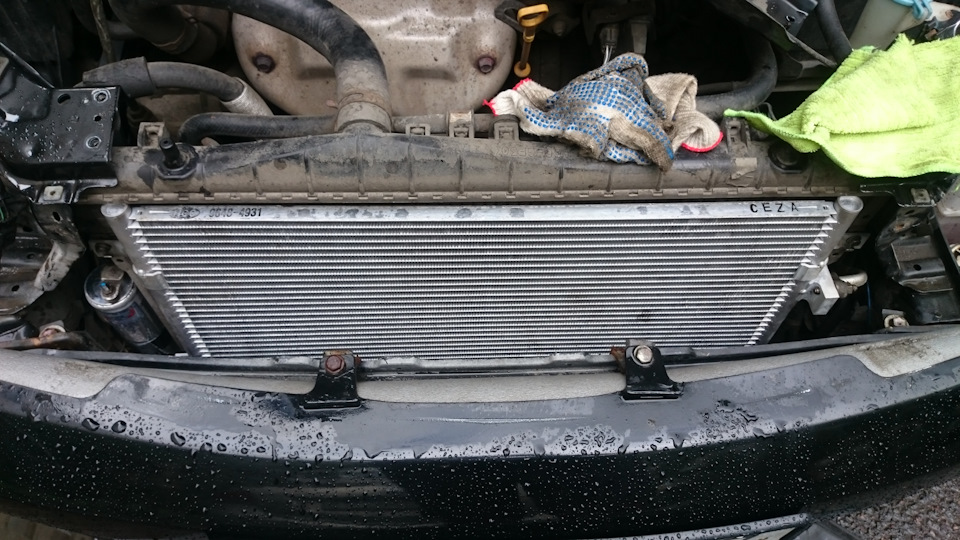

Монтаж нового радиатора на место

Аккуратно разместите новый радиатор кондиционера в монтажное гнездо, строго соблюдая ориентацию патрубков. Убедитесь, что резиновые или полиуретановые демпферы (если предусмотрены конструкцией) заняли правильное положение между радиатором и кузовом – это предотвратит вибрации и преждевременный излом трубок.

Плавно подайте радиатор вперёд, совмещая штуцеры с контурами магистралей кондиционера. Не прилагайте чрезмерных усилий – резиновые уплотнительные кольца на штуцерах должны встать на место без перекоса. При необходимости слегка покачайте радиатор из стороны в сторону для точной посадки.

Ключевые этапы фиксации

Выполните обратную последовательность демонтажа:

Верните на место верхние и нижние кронштейны крепления радиатора к кузову.
Затяните болты/гайки кронштейнов крест-накрест с умеренным усилием (уточните момент затяжки в мануале авто).
Наденьте хомуты на места соединения шлангов с патрубками радиатора и затяните их.

Важно: Обязательно замените все старые уплотнительные кольца (O-rings) на штуцерах магистралей новыми, предварительно смазав их специальным маслом для систем кондиционирования (PAG, SP). Это гарантирует герметичность стыков.

Перед подключением магистралей убедитесь в отсутствии загрязнений в открытых трубках и на штуцерах. Снимите защитные заглушки с нового радиатора непосредственно перед подсоединением шлангов.

Элемент	Типовая неисправность при ошибке
Перетянутые хомуты	Деформация патрубков, трещины пайки
Старые уплотнительные кольца	Утечка хладагента, падение давления
Перекос радиатора	Повреждение сот, контакт с вентилятором

После монтажа визуально проверьте соосность радиатора с вентилятором охлаждения и конденсором (если они установлены каскадом). Зазор между элементами должен исключать их касание при работе. Убедитесь, что все электрические разъёмы вентиляторов подключены.

Фиксация крепежных элементов

После точного позиционирования радиатора в монтажном гнезде переходите к фиксации. Все крепежные болты или винты должны беспрепятственно входить в отверстия радиатора и кузовные проушины без приложения избыточной силы – это свидетельствует о корректной установке.

Начинайте затяжку с центральных точек, перемещаясь к краям крестообразной или диагональной схемой. Используйте динамометрический ключ с усилием, указанным производителем авто (обычно 8-12 Н·м), чтобы избежать деформации тонких трубок теплообменника и повреждения резьбовых соединений.

Ключевые этапы фиксации

Вручную наживите все крепежи до соприкосновения шайб с корпусом
Затяните по схеме:
- Левый верх → правый низ
- Правый верх → левый низ
- Центральные элементы (при наличии)
Проверьте отсутствие зазоров между радиатором и уплотнительными прокладками

Тип крепежа	Риск неправильной затяжки	Рекомендации
Болты М6	Срыв резьбы в алюминии	Крутящий момент не выше 10 Н·м
Пластиковые клипсы	Поломка фиксаторов	Защелкивать до характерного щелчка
Резиновые втулки	Выдавливание уплотнителя	Контроль равномерного прилегания по периметру

Важно: избегайте контакта крепежа с ребрами охлаждения – это вызывает коррозионные повреждения. После фиксации проверьте отсутствие вибраций радиатора при легком покачивании рукой.

Подсоединение магистралей кондиционера

Перед подключением новых трубок тщательно очистите резьбовые соединения и уплотнительные поверхности от грязи, используя чистую ветошь и специализированный очиститель для кондиционеров. Убедитесь, что защитные заглушки сняты непосредственно перед монтажом – это предотвратит попадание влаги и частиц в систему. Нанесите несколько капель компрессорного масла на уплотнительные кольца (желательно новые), равномерно распределив его пальцем для облегчения установки и снижения риска перекоса.

Аккуратно совместите штуцеры магистралей с портами радиатора, избегая перекоса и чрезмерных усилий. Затягивайте гайки вручную до упора, обеспечивая правильную центровку соединения, после чего дожмите динамометрическим ключом с усилием, указанным производителем автомобиля (обычно 15-25 Н·м). Никогда не используйте обычные гаечные ключи – риск сорвать резьбу или повредить алюминиевые элементы критически высок.

Ключевые этапы и параметры

Обязательные действия после подсоединения:

Визуальный контроль – проверьте отсутствие зазоров между фланцами
Продувка азотом – для выявления негерметичных соединений (давление 10-15 бар)
Замена ресивера-осушителя – обязательна при любом вскрытии системы

Типовые ошибки при подключении:

Использование старых уплотнительных колец (вызывает утечки фреона)
Перетяжка гаек (деформирует штуцеры и радиаторные коллекторы)
Отсутствие смазки колец (приводит к повреждению при монтаже)

Рекомендуемые параметры затяжки (пример):

Диаметр трубки	Усилие затяжки (Н·м)
6-8 мм	12-15 Н·м
10-12 мм	18-22 Н·м
14-16 мм	24-28 Н·м

Прокладка трубок без перегибов

Аккуратно расправьте магистрали кондиционера по всей длине, избегая резких углов и скручивания. Следите, чтобы трубки не соприкасались с острыми кромками кузова или движущимися элементами подвески – используйте защитные гофры и крепежные клипсы в местах потенциального трения.

Перед фиксацией клипс убедитесь, что трубки лежат с естественным изгибом, без натяжения. Особое внимание уделите участкам возле компрессора и конденсатора: излишнее давление на соединения вызывает микротрещины и последующие утечки фреона.

Ключевые правила монтажа

Радиус изгиба: Не менее 10 см для алюминиевых трубок и 15 см для медных
Крепление: Фиксируйте каждые 30-40 см штатными клипсами, исключая провисания
Трассировка: Повторяйте заводскую траекторию – не прокладывайте трубки "по воздуху"

Проверка после установки:

Визуально осмотрите всю длину магистралей при дневном свете
Проведите рукой по изгибам – поверхность должна быть гладкой без вмятин
Запустите двигатель, включите кондиционер на максимум и проверьте вибрацию трубок

Ошибка	Последствие
Перегиб под 90°	Снижение потока хладагента, перегрев компрессора
Перекручивание трубки	Разрушение внутреннего армирующего слоя
Натяжение у штуцеров	Разгерметизация соединений через 500-1000 км пробега

Установка резиновых прокладок

Перед монтажом радиатора тщательно проверьте состояние новых резиновых прокладок: они должны быть идентичны демонтированным, без трещин или деформаций. Смажьте их тонким слоем специальной силиконовой смазки для уплотнителей – это предотвратит перекос при установке и улучшит герметичность.

Уложите прокладки строго в посадочные канавки патрубков радиатора, контролируя полное прилегание по контуру. Запрещается использование герметиков или клея – резина должна фиксироваться исключительно за счёт геометрии соединения и давления при затяжке хомутов.

Ключевые этапы фиксации

Наденьте хомуты на патрубки до установки радиатора в моторный отсек
Совместите отверстия прокладок с фланцами трубок кондиционера
Равномерно затягивайте хомуты крестовой отвёрткой по диагонали

Ошибка	Последствие
Перетяжка хомутов	Разрыв прокладки под давлением
Попадание моторного масла на резину	Разрушение материала
Установка без смазки	Смещение и утечка хладагента

Контроль качества: после запуска двигателя проверьте соединения мыльным раствором – появление пузырей укажет на негерметичность. Уделите особое внимание зоне контакта прокладки с алюминиевым фланцем.

Монтаж вентилятора охлаждения

Установите вентилятор на посадочное место радиатора кондиционера, совместив крепежные отверстия. Убедитесь в отсутствии перекосов и плотном прилегании уплотнительных элементов по контуру корпуса.

Зафиксируйте вентилятор болтами через резиновые демпферы, соблюдая последовательность затяжки "крест-накрест". Не допускайте перетяжки – это может повредить пластиковый корпус или радиаторные трубки.

Подключение электропроводки

Выполните соединение в следующем порядке:

Проложите жгут проводов строго по штатным трассам
Подсоедините электрический разъем к вентилятору до характерного щелчка фиксатора
Закрепите проводку пластиковыми хомутами без пережима проводов

Тип крепежа	Момент затяжки (Нм)	Особенности
Болты М6	8-10	Использовать шайбы-гроверы
Саморезы	4-5	Только для пластиковых направляющих

Перед запуском проверьте:

Свободу вращения лопастей
Отсутствие контакта с патрубками/проводами
Надежность посадки разъёма

Нанесение герметика на соединения

Тщательно очистите фланцы патрубков и штуцеров радиатора кондиционера от пыли, масляных следов и старого герметика с помощью безворсовой салфетки и специального обезжиривателя. Контролируйте отсутствие механических повреждений на уплотнительных поверхностях – даже мелкие царапины провоцируют утечки фреона. Убедитесь, что старые уплотнительные кольца полностью удалены из посадочных канавок.

Нанесите тонкий сплошной слой автокондиционерного герметика только на наружную сторону новых уплотнительных колец перед установкой. Используйте исключительно герметики, совместимые с хладагентом (например, PAG-маслостойкие составы), избегая силиконовых или универсальных средств. Излишки герметика выдавливаются при затяжке соединений и блокируют магистрали системы.

Ключевые этапы обработки соединений

Наденьте новые уплотнительные кольца, смоченные в чистом PAG-масле, на штуцеры радиатора.
Нанесите герметик:
- Равномерным слоем толщиной 0.5-1 мм по внешнему диаметру кольца
- Без разрывов и капель на внутренней поверхности
Немедленно соедините патрубки с радиатором, совместив элементы без перекосов.
Затяните крепежные гайки динамометрическим ключом с усилием, указанным производителем авто.

Ошибка	Последствие
Герметик на внутренней поверхности кольца	Закупорка магистралей, повреждение компрессора
Превышение толщины слоя	Выдавливание в систему, снижение эффективности уплотнения
Использование неподходящего герметика	Разбухание колец, химическая реакция с хладагентом

Заправка системы хладагентом

После установки нового радиатора кондиционера и проверки герметичности системы необходимо выполнить вакуумирование. Этот этап критически важен для удаления воздуха и остаточной влаги из магистралей, так как их присутствие нарушает работу компрессора и снижает эффективность охлаждения.

Вакуумирование осуществляется с помощью специального насоса, подключенного к сервисным портам системы. Процесс длится не менее 30-45 минут при достижении остаточного давления в контуре не выше 0,5-1 мм рт. ст., после чего требуется выдержка для контроля возможной утечки.

Порядок заправки хладагентом

Для заполнения системы потребуется:

Баллон с хладагентом указанного производителем типа (R134a, R1234yf и др.)
Манометрическая станция с сервисными шлангами
Электронные весы для точного дозирования

Последовательность действий:

Подключите синий шланг манометрической станции к сервисному порту низкого давления
Откройте вентиль низкого давления на коллекторе
Запустите двигатель автомобиля и включите кондиционер на максимальный режим
Переверните баллон вентилем вниз для подачи жидкого хладагента
Контролируйте количество заправляемого хладагента по весам (точное значение указано в техдокументации авто)

Во время заправки отслеживайте показания манометров:

Параметр	Нормальное значение
Давление низкой стороны	1.5-2.5 бар
Давление высокой стороны	12-18 бар
Температура воздуха из дефлекторов	4-10°C

После достижения рекомендованной массы хладагента закройте вентиль баллона, затем вентиль низкого давления на коллекторе. Обязательно заглушите двигатель перед отсоединением шлангов. Проверьте работу системы на всех режимах и повторно убедитесь в отсутствии утечек с помощью течеискателя.

Проверка соединений на герметичность

После установки радиатора и затяжки всех фитингов немедленно проверьте герметичность соединений. Даже микроскопическая утечка приведет к постепенной потере хладагента, снижению производительности системы и возможному выходу компрессора из строя. Убедитесь, что все резьбовые соединения затянуты с рекомендованным моментом, указанным в технической документации автомобиля.

Проверка проводится только на заправленной системе под рабочим давлением. Никогда не используйте для обнаружения утечек открытый огонь или источники искр – пары хладагента горючи и токсичны. Подготовьте средства индивидуальной защиты: очки и перчатки для работы с хладагентом высокого давления.

Способы обнаружения утечек

Примените один из проверенных методов для выявления негерметичных соединений:

Мыльный раствор: нанесите кистью смесь воды и концентрированного моющего средства на все соединения. Появление надувающихся пузырей укажет точное место утечки.
Ультрафиолетовый детектор: добавьте в систему специальный краситель с УФ-меткой. После циркуляции просветите соединения УФ-фонарём – утечки проявятся ярким свечением.
Электронный течеискатель: включите прибор и медленно проведите чувствительным элементом вокруг соединений. Звуковая и световая сигнализация активируются при попадании паров хладагента в сенсор.

Метод	Точность	Сложность	Риски
Мыльный раствор	Средняя	Низкая	Нет
УФ-детектор	Высокая	Средняя	Загрязнение системы
Электронный течеискатель	Очень высокая	Высокая	Ложные срабатывания

При обнаружении утечки немедленно сбросьте давление в системе через сервисные порты. Ослабьте проблемное соединение, проверьте состояние уплотнительных колец и резьб. Замените поврежденные кольца новыми, смазанными специальным маслом для кондиционеров. Повторно затяните соединение с контролем момента и проведите проверку герметичности заново.

Вакуумирование системы кондиционера

Вакуумирование – обязательный этап после замены радиатора кондиционера или любых работ, связанных с вскрытием системы. Эта процедура удаляет воздух и пары влаги из магистралей и компонентов кондиционера. Воздух содержит кислород, который вызывает окисление и коррозию внутренних поверхностей системы, а влага вступает в реакцию с хладагентом и маслом, образуя кислоты, разрушающие компрессор и другие дорогостоящие компоненты.

Проводится вакуумирование с помощью специального оборудования: вакуумного насоса, манометрической станции и шлангов высокого давления. Насос подключается к сервисным портам системы через манометрическую станцию. Процесс требует тщательности и соблюдения временных норм для гарантированного удаления всех примесей. Пропуск этого этапа или его некачественное выполнение неизбежно приведет к снижению эффективности работы кондиционера, поломке компрессора и дорогостоящему ремонту в ближайшем будущем.

Порядок выполнения вакуумирования

Подключение оборудования: Синие (низкого давления) и красные (высокого давления) шланги манометрической станции подсоедините к соответствующим сервисным портам системы кондиционирования автомобиля. Центральный желтый шланг станции подключите к входному патрубку вакуумного насоса.
Запуск вакуумирования: Откройте оба вентиля на манометрической станции (краны низкого и высокого давления). Включите вакуумный насос. Манометры начнут показывать падение давления в системе ниже атмосферного (уйдут в отрицательную зону).
Контроль времени: Минимальное время непрерывной откачки – 30 минут. Для старых систем или при подозрении на сильное увлажнение рекомендуется продлить процесс до 45-60 минут. Это обеспечит испарение и удаление всей влаги.
Проверка герметичности (опрессовка): Закройте вентили на манометрической станции и выключите насос. Оставьте систему закрытой на 15-30 минут. Наблюдайте за показаниями манометров:
- Если давление остается стабильным – система герметична.
- Если давление растет (стрелки манометров движутся к нулю или в положительную зону) – присутствует утечка. Необходимо найти и устранить ее перед заправкой хладагентом.
Завершение процесса: Если герметичность подтверждена, снова откройте вентили станции и включите насос для завершения вакуумирования. Общее время работы насоса должно составить не менее 30-60 минут от первого запуска. Закройте вентили на станции, выключите насок. Система готова к заправке хладагентом.

Критически важные моменты

Фактор	Последствия нарушения	Рекомендации
Качество вакуумного насоса	Недостаточная глубина вакуума, влага остается в системе	Используйте насос с производительностью не менее 5 CFM и способный создавать вакуум глубже 29.5 inHg (750 мм рт.ст.)
Целостность шлангов и соединений	Подсос воздуха, неэффективное вакуумирование, ложные показания при проверке герметичности	Регулярно проверяйте шланги на трещины, используйте исправные уплотнительные кольца на штуцерах
Длительность вакуумирования	Остаточная влага в системе → Образование кислот → Выход компрессора из строя	Никогда не сокращайте время откачки. Минимум 30 минут при 100% герметичности

Использование вакуумметра для контроля глубины вакуума является хорошей практикой, но не заменяет соблюдения минимального времени откачки. Только полное и правильное вакуумирование гарантирует долгую и эффективную работу кондиционера после ремонта.

Контроль уровня давления

После установки нового радиатора кондиционера подключите манометрическую станцию к сервисным портам системы. Убедитесь, что заправочные шланги плотно зафиксированы, а вентили на манометрах закрыты перед началом измерений.

Проверяйте показания на обоих манометрах (низкого и высокого давления) при выключенном двигателе. Равные значения в пределах 5-7 бар указывают на отсутствие утечек и корректную заправку системы хладагентом.

Порядок диагностики при работающем кондиционере

Запустите двигатель, включите кондиционер на максимальный режим при минимальной температуре
Дождитесь стабилизации оборотов компрессора (через 3-5 минут)
Сравните показания с эталонными значениями:
- Низкое давление: 1.5-2.5 бар
- Высокое давление: 12-18 бар

Отклонение	Возможная причина	Решение
Давление ниже нормы	Недостаток хладагента или засор в магистралях	Проверить на утечки, дозаправить систему
Давление выше нормы	Перезаправка, воздух в системе или неисправность вентилятора	Провести вакуумирование, проверить работу охлаждающих вентиляторов

Критически важно соблюдать требования производителя к типу и объему хладагента. Использование неподходящих марок фреона или отклонение от норм заправки приведет к некорректной работе системы и выходу компрессора из строя.

Установка решетки радиатора

Перед фиксацией решетки тщательно очистите посадочную поверхность кузова от грязи и старого герметика, обеспечивая плотное прилегание. Установите новую резиновую или пенополиуретановую уплотнительную прокладку по контуру монтажного отверстия, исключая перекосы и заломы.

Аккуратно поднимите решетку радиатора и заведите её в проём, контролируя совпадение технологических отверстий с крепёжными шпильками на кузове. Убедитесь в корректном расположении патрубков кондиционера и системы охлаждения – они не должны пережиматься или контактировать с острыми кромками.

Крепление и финальная проверка

Выполните монтаж в следующей последовательности:

Наденьте штатные крепёжные гайки/болты на все шпильки, но не затягивайте полностью
Проверьте равномерность зазоров по всему периметру решётки
Затяните крепёж крест-накрест с рекомендованным моментом (обычно 8-12 Нм)
Верните на место защитные кожухи, декоративную решётку и фары (если снимались)

Обязательные действия после установки:

Подключите разъёмы датчиков температуры и вентиляторов
Заправьте систему хладагентом через сервисные порты
Проверьте герметичность соединений мыльным раствором
Протестируйте работу кондиционера на всех режимах

Важно: При обнаружении вибраций или посторонних шумов немедленно заглушите двигатель и проверьте зазоры между решёткой и приводными ремнями/шкивами.

Сборка переднего бампера

Перед установкой бампера убедитесь, что все крепежные клипсы и фиксаторы целы, а патрубки системы охлаждения и кондиционера корректно подключены к радиаторам. Совместите технологические отверстия бампера с направляющими кузова, начиная с центральной части и постепенно двигаясь к крыльям.

Зафиксируйте верхний край бампера на замках радиаторной решетки, затем плотно прижмите боковые зоны до характерного щелчка пластиковых фиксаторов. Проверьте равномерность зазоров между крыльями и фарами – перекосы указывают на неправильную посадку.

Ключевые этапы фиксации

Болты крепления: Вкрутите основные болты через усиливающие планки в нижней части бампера (4-6 шт.)
Боковые клипсы: Защелкните пыльники в нишах крыльев, используя монтажную лопатку для защиты краски
Особое внимание: Проконтролируйте зацеп кронштейнов противотуманных фар при их наличии

Тип крепежа	Количество	Точки установки
Винты М6	4	Нижняя балка
Пластиковые клипсы	8-12	Верхняя кромка и арки

После монтажа проверьте функциональность датчиков парковки (если установлены) и убедитесь в отсутствии вибраций на неровной дороге. При обнаружении перекосов демонтируйте бампер повторно – вероятно, не до конца защелкнуты боковые фиксаторы.

Подключение аккумулятора

Перед началом работ с электросистемой автомобиля всегда отключайте аккумулятор для предотвращения короткого замыкания и повреждения электронных компонентов. Это критически важный этап при замене радиатора кондиционера, так как вы будете работать вблизи вентиляторов и датчиков.

Снимите защитную крышку с минусовой клеммы аккумулятора. Ослабьте гайку крепления минусового провода гаечным ключом на 10 мм (стандартный размер для большинства авто), после чего осторожно снимите клемму с вывода АКБ и отведите провод в сторону. Изолируйте клемму тряпкой или резиновым чехлом для исключения случайного контакта с корпусом.

Порядок повторного подключения

После завершения установки радиатора выполните обратные действия:

Убедитесь, что все разъемы вентиляторов и датчиков подключены
Протрите выводы аккумулятора металлической щеткой
Наденьте плюсовую клемму на соответствующий вывод и затяните гайку
Аналогично зафиксируйте минусовую клемму

При первом включении после сборки дайте двигателю поработать на холостом ходу 5-7 минут для стабилизации давления в системе кондиционирования. Проверьте отсутствие ошибок на приборной панели и работоспособность климат-контроля.

Первый запуск двигателя

Перед запуском двигателя после замены радиатора кондиционера убедитесь в правильности монтажа всех компонентов, отсутствии незатянутых хомутов и механических повреждений трубок. Проверьте уровень охлаждающей жидкости двигателя и герметичность основного радиатора, так как работы могли затронуть его элементы.

Визуально осмотрите места соединений кондиционера на предмет подтёков масла или хладагента. Убедитесь, что вентилятор радиатора свободно вращается вручную и не задевает за новые элементы конструкции. Подключите клеммы аккумулятора, если они снимались для безопасного проведения работ.

Процедура запуска и проверки

Запустите двигатель и дайте ему поработать на холостых оборотах 3-5 минут. Включите кондиционер на максимальный режим охлаждения при минимальной скорости вентилятора салона. Внимательно отслеживайте показания датчиков температуры двигателя на приборной панели.

Проверьте работу вентилятора кондиционера – он должен автоматически включиться через 20-90 секунд после активации системы
Контролируйте давление в системе:
- Нормальное давление на магистрали низкого давления: 1.5-2.5 бар
- Отсутствие резких скачков давления или падения показателей
Оцените температуру воздушного потока из дефлекторов через 5-7 минут работы:

Нормальная температура +4°C до +10°C

Признак неисправности Выше +15°C

Осмотрите соединения радиатора кондиционера при работающем двигателе – появление масляных пятен, пузырей или шипения указывает на утечку хладагента. При обнаружении дефектов немедленно заглушите двигатель и устраните проблему перед повторной заправкой системы.

Тест работы кондиционера

После установки нового радиатора и сборки системы, заправьте кондиционер хладагентом согласно спецификациям производителя. Убедитесь, что компрессор включен, а вентилятор радиатора активируется при запуске системы.

Проверьте температурные показатели: через 5-10 минут работы на минимальной температуре поток воздуха из дефлекторов должен быть холоднее +10°C. Используйте термометр для объективной оценки.

Диагностика возможных проблем

Недостаточное охлаждение: Проверьте уровень хладагента, герметичность соединений, работу компрессорной муфты
Посторонние шумы: Убедитесь в отсутствии касаний вентилятора, проверьте крепление радиатора
Конденсат под автомобилем: Нормальное явление при исправной дренажной трубке испарителя

Параметр	Норма	Отклонение
Давление в магистрали низкого давления	1.5-2.5 бар	Утечка или засор
Давление в магистрали высокого давления	12-18 бар	Перезаправка или неисправность вентилятора

Проведите тест-драйв: при движении со скоростью от 60 км/ч система должна стабильно поддерживать температуру. Обратите внимание на постепенное снижение показателей – резкие скатеры указывают на неполадки.

Контроль температуры воздушного потока

После замены радиатора кондиционера обязателен контроль температуры воздушного потока на выходе из дефлекторов. Это позволяет убедиться в эффективности работы системы, отсутствии утечек хладагента и правильности заправки контура.

Замеры проводят при максимальной нагрузке системы: двигатель прогрет до рабочей температуры, кондиционер включен в режиме рециркуляции на самой низкой температуре и максимальной скорости вентилятора. Измерения выполняют термометром, помещенным в центральный дефлектор салона.

Критерии нормальной работы

Нормальные показатели температуры воздушного потока:

При температуре окружающего воздуха +25°C: 8-12°C
При +30°C: 10-15°C
При +35°C: 12-18°C

Типичные проблемы при отклонениях:

Симптом	Возможная причина
Температура выше нормы	Недостаток хладагента, завоздушивание системы, неисправность компрессора
Слишком низкая температура	Перезаправка хладагента, заклинивание терморегулирующего вентиля
Нестабильные показания	Попадание воздуха в систему, неисправность датчиков

Важно: При отклонениях от нормы более чем на 5°C требуется повторная диагностика системы кондиционирования. Проверьте герметичность соединений, уровень хладагента и работу вентилятора охлаждения радиатора.

Проверка на посторонние шумы

После запуска двигателя и включения кондиционера внимательно прислушайтесь к работе системы на разных режимах (минимальные/максимальные обороты вентилятора, различные температуры). Посторонние звуки часто проявляются при изменении нагрузки на компрессор или при циркуляции хладагента через новый радиатор.

Исключите шумы от сопутствующих элементов: проверьте надежность крепления патрубков, отсутствие контакта вентилятора с кожухом или другими деталями, целостность защитных экранов. Убедитесь, что дренажная трубка не касается подвижных частей.

Характерные звуки и их источники

Свист или шипение: Утечка хладагента в местах соединений магистралей с радиатором
Стук или вибрация: Неправильная установка радиатора (контакт с кузовом/рамой)
Скрип/трение: Перетянутые хомуты патрубков, деформация трубок
Бульканье: Воздушные пробки в системе или недостаток хладагента

Для точной локализации используйте автомобильный стетоскоп или резиновую трубку, прикладывая ее к узлам системы. Проверку выполняйте только при выключенном двигателе для движущихся деталей (вентилятор, привод компрессора). При обнаружении аномальных шумов немедленно заглушите мотор и проведите визуальный осмотр проблемной зоны.

Осмотр на предмет утечек

После демонтажа старого радиатора тщательно осмотрите его корпус, трубки и бачки на наличие механических повреждений, коррозии или микротрещин. Особое внимание уделите местам пайки трубок к коллекторам и точкам крепления кронштейнов – там чаще всего возникают утечки фреона. Используйте лупу или яркую лампу для выявления малозаметных дефектов.

Проверьте состояние резиновых уплотнителей и патрубков – их растрескивание или потеря эластичности также приводят к разгерметизации системы. При обнаружении маслянистых подтёков на поверхности радиатора (смесь фреона и компрессорного масла) точно зафиксируйте их расположение – это маркеры активных утечек. Не игнорируйте даже минимальные повреждения: под давлением до 30 атмосфер микротрещины быстро прогрессируют.

Ключевые зоны для диагностики

Боковые пластины (бачки): коррозия возле завальцовки трубок
Сердцевина: погнутые соты от камней или аварий
Места пайки: тёмные потёки по контуру швов
Резьбовые соединения: сколы на штуцерах для магистралей

Тип дефекта	Визуальный признак	Риск утечки
Сквозная коррозия	Рыжие пятна с каплями масла	Критический
Деформация сот	Вмятины с нарушением плоскости	Средний
Трещина коллектора	Тонкая тёмная линия у основания трубок	Высокий

При сомнениях в герметичности проведите тест водой: заткните отверстия штуцеров, полностью погрузите радиатор в ванну и наблюдайте за пузырьками воздуха. Альтернатива – обработка мыльным раствором с последующей подачей сжатого воздуха (не более 3 бар) через шланг компрессора. Помните: установка повреждённого конденсатора гарантирует повторную разгерметизацию системы через 2-3 месяца эксплуатации.

Финальная регулировка зазоров

После установки нового радиатора кондиционера и его предварительной фиксации болтами, но перед окончательной затяжкой, необходимо проверить и отрегулировать зазоры между радиатором и смежными элементами. Особое внимание уделите расстоянию до вентилятора охлаждения, лонжеронов кузова и кронштейнов. Недостаточный зазор приведет к вибрациям и повреждению трубок при работе двигателя.

Аккуратно сдвигайте радиатор в посадочном месте, контролируя равномерность промежутков по всему периметру. Используйте монтажные проставки или регулировочные шайбы (если они предусмотрены конструкцией), чтобы исключить прямой контакт металлических поверхностей. Убедитесь, что резиновые опоры плотно сидят в гнездах и не перекошены.

Ключевые этапы регулировки

Проверка радиального зазора: Между боковинами радиатора и кузовом должен оставаться равномерный промежуток 3-5 мм по всей высоте для компенсации теплового расширения.
Контроль расстояния до вентилятора: Зазор между рёбрами конденсора и лопастями вентилятора – не менее 15 мм. Проверьте вращение вентилятора рукой: лопасти не должны цеплять рёбра.
Выравнивание по креплениям: Если радиатор перекошен, ослабьте крепёжные болты, выставьте деталь строго вертикально и затяните в последовательности снизу вверх.

Элемент	Минимальный зазор	Риск при нарушении
Кузовные детали	3 мм	Пробивание трубок вибрацией
Вентилятор охлаждения	15 мм	Поломка лопастей, перегрев
Элементы подвески	5 мм	Деформация рёбер охлаждения

После регулировки выполните окончательную затяжку крепёжных болтов с моментом, указанным в руководстве к автомобилю (обычно 8-12 Н·м). Избегайте перетяжки – алюминиевые бачки радиатора легко повредить. Дважды проверьте отсутствие перекосов и свободный ход всех патрубков перед подключением магистралей кондиционера.

Утилизация старого радиатора

Ни в коем случае не выбрасывайте радиатор кондиционера вместе с бытовым мусором. Он содержит остатки хладагента и компрессорного масла, которые относятся к экологически опасным веществам.

Повреждение корпуса радиатора при неправильной транспортировке или утилизации может привести к утечке этих веществ в почву, воду или атмосферу, нанося существенный вред окружающей среде.

Правильные способы утилизации

Для безопасной утилизации старого радиатора выполните следующие действия:

Обратитесь в специализированный пункт приёма: Автосервисы, имеющие лицензию на работу с хладагентами, обязаны принимать старые радиаторы для профессиональной утилизации.
Используйте сети сбора отходов: Многие крупные магазины автозапчастей и экологические организации организуют пункты сбора опасных автомобильных отходов.
Сдайте радиатор как лом цветных металлов: После профессиональной очистки от остатков хладагента медь и алюминий из радиатора принимают в пунктах приёма металлолома.

Важно: Перед сдачей радиатора убедитесь, что патрубки герметично закрыты заглушками или завальцованы – это предотвратит случайную утечку оставшихся веществ.

Очистка рабочего места

Тщательно удалите все посторонние предметы, ветошь и инструменты из зоны ремонта. Соберите пролитые технические жидкости абсорбирующими материалами (опилки, песок) во избежание скольжения. Особое внимание уделите участкам под радиаторной нишей – скопившаяся грязь помешает герметичной установке нового компонента.

Обезжирьте посадочную площадку для радиатора растворителем или WD-40, удаляя масляные пятна и следы коррозии. Протрите контактные поверхности чистой ветошью до полного высыхания. Убедитесь, что крепёжные отверстия свободны от загрязнений – мелкий мусор нарушит геометрию фиксации.

Ключевые этапы подготовки

Вентиляция пространства: откройте капот/двери гаража для выветривания испарений хладагента и растворителей
Контроль освещения: проверьте направление светильников – тени не должны мешать осмотру монтажных пазов
Запрещено: использование воды под давлением возле электроразъёмов и открытых патрубков

Проверка уровня охлаждающей жидкости

После установки нового радиатора кондиционера критически важно проверить уровень хладагента в системе. Недостаточное количество фреона приводит к снижению эффективности охлаждения и преждевременному износу компрессора, а перезаправка вызывает избыточное давление и риск повреждения магистралей.

Убедитесь, что двигатель остыл до комнатной температуры перед проверкой. Откройте капот и найдите сервисные порты системы кондиционирования: низкого давления (L или LOW) с большим диаметром штуцера и высокого давления (H или HIGH) с меньшим диаметром. Для проверки используется только порт LOW.

Процедура диагностики

Необходимое оборудование: манометрическая станция с переходником для порта LOW. Подключите синий шланг манометра к порту, соблюдая осторожность – нажатие на клапан штуцера выпустит небольшое количество хладагента.

Запустите двигатель
Включите кондиционер на максимальный холод
Дождитесь стабилизации оборотов компрессора (обычно 2-3 минуты)

Оценка показаний манометра:

Диапазон значений	Состояние системы
25-40 PSI	Нормальный уровень хладагента
Менее 25 PSI	Недостаток фреона (требуется дозаправка)
Более 40 PSI	Перезаправка или воздух в системе

Важно: Показания актуальны при температуре окружающего воздуха +21°C. При +32°C нормой будет 35-50 PSI, при +15°C – 20-30 PSI. Если давление вне нормы, выполните диагностику утечек через УФ-детектор или электронный течеискатель.

Диагностика системы после замены

После установки нового радиатора кондиционера выполните тщательную проверку герметичности всех соединений. Используйте электронный течеискатель или УФ-лампу с предварительно добавленным в систему красителем. Особое внимание уделите местам подключения патрубков к радиатору и компрессору.

Обязательно проведите вакуумирование магистрали не менее 30 минут для удаления воздуха и влаги. Подключите станцию к сервисным портам и контролируйте показания вакуумметра: стабильное значение должно держаться на уровне -750 мм рт. ст. или ниже в течение 10 минут после отключения насоса.

Проверка работоспособности

Заправьте систему хладагентом согласно спецификации производителя (обычно 450-650 г).
Запустите двигатель и включите кондиционер на максимальный режим при оборотах 1500-2000 об/мин.
Проконтролируйте параметры через сервисные порты:

Низкое давление 1.5-2.5 Бар

Высокое давление 12-18 Бар

Оцените температурные показатели: через 10 минут работы разница между температурой воздуха в салоне и на центральных дефлекторах должна составлять 8-12°C. Приложите руку к дефлекторам – должен ощущаться интенсивный холодный поток без посторонних запахов.

Прослушайте работу компрессора: отсутствие стуков и вибраций
Проверьте конденсат под автомобилем: наличие капель воды – норма
Осмотрите радиатор на предмет масляных потёков в местах соединений

Ошибки при замене радиатора кондиционера

Неправильный выбор совместимого радиатора – частая ошибка. Установка несоответствующей модели по габаритам, расположению патрубков или типу креплений приводит к утечкам фреона и неработоспособности системы.

Нарушение технологии вакуумирования контура после монтажа. Пропуск этого этапа или недостаточное время выдержки под вакуумом оставляет воздух и влагу в системе, что вызывает коррозию и снижение эффективности охлаждения.

Критичные технические просчеты

Повреждение уплотнительных прокладок при соединении патрубков – вызывает утечку хладагента
Перетяжка или недотяжка крепежных болтов – деформация корпуса или вибрация радиатора
Игнорирование чистки конденсатора перед установкой – ускоренное засорение новой детали

Некорректная заправка фреона – превышение или недостаток давления в контуре. Определяется только манометрической станцией, но часто выполняется "на глаз".

Ошибка	Последствие
Контакт радиатора с кузовом	Вибрация, пробой трубок
Неснятая защитная пленка с патрубков	Закупорка магистралей, перегрев
Использование неподходящего масла	Несовместимость с хладагентом, засорение

Отказ от замены ресивера-осушителя при пробое старого радиатора – циркуляция загрязненного масла
Попадание грязи в открытые магистрали во время монтажа – засорение ТРВ и капиллярных трубок

Советы по обслуживанию радиатора

Регулярно очищайте наружную поверхность радиатора от пуха, насекомых и дорожной грязи. Используйте мягкую щетку и струю воды под умеренным давлением, избегая деформации тонких сот. Особое внимание уделяйте зоне возле креплений вентилятора.

Контролируйте состояние патрубков и соединений на предмет трещин или подтеков хладагента. При обнаружении маслянистых пятен в районе радиатора немедленно проведите диагностику герметичности системы. Проверяйте натяжение ремня привода компрессора каждые 15 000 км пробега.

Ключевые правила эксплуатации

Мойка двигателя: Закрывайте радиатор полиэтиленом перед обработкой паром или химическими составами
Зимняя подготовка: Устанавливайте защитную сетку от реагентов перед началом холодного сезона
Терморегуляция: Не допускайте длительной работы кондиционера на максимальной мощности при стоянке

Периодичность	Процедура	Инструменты
Каждые 5 000 км	Визуальный осмотр на засоры	Фонарь, перчатки
Раз в 2 года	Проверка давления в контуре	Манометрическая станция
После замены	Контроль уровня хладагента	Течеискатель, УФ-лампа

Важно: При использовании химических очистителей убедитесь в их совместимости с алюминиевыми сплавами. Агрессивные составы вызывают коррозию трубок и утечку фреона. Всегда промывайте радиатор чистой водой после обработки специализированными средствами.

Периодичность	Процедура
Каждые 5 000 км	Визуальный осмотр на предмет засоров и механических повреждений
Раз в 2 года	Проверка герметичности магистралей и соединений под давлением
Перед летним сезоном	Тестирование эффективности теплообмена и производительности вентилятора

Когда обратиться к специалисту

Даже при наличии подробных инструкций замена радиатора кондиционера требует специфических навыков и оборудования. Некорректный монтаж может привести к утечкам хладагента, повреждению компрессора или полному отказу системы охлаждения.

Серьезные риски возникают при работе с высоким давлением в контуре и токсичными веществами. Ошибки не только выведут из строя дорогостоящие компоненты, но и создадут угрозу безопасности при неправильной утилизации хладагента.

Отсутствие спецоборудования: если у вас нет вакуумного насоса, манометрической станции и заправочных весов для герметизации системы и заправки фреоном.
Сложность демонтажа: когда для доступа к радиатору требуется снимать бампер, элементы кузова или разбирать половину моторного отсека.
Наличие сопутствующих неисправностей: при обнаружении коррозии трубок, повреждении конденсатора или утечек в других участках магистрали.
Автомобиль на гарантии: самостоятельное вмешательство аннулирует гарантийные обязательства производителя.
Отсутствие опыта: если вы никогда не работали с системами кондиционирования или сомневаетесь в последовательности действий.

Список источников

При выполнении сложных технических задач, таких как замена радиатора кондиционера, критически важно опираться на проверенную информацию от авторитетных источников. Недостоверные или неполные инструкции могут привести к повреждению узлов автомобиля, утечке хладагента или травмам.

Для подготовки материала использовались специализированные руководства по ремонту конкретных марок авто, технические мануалы производителей систем кондиционирования, а также практические рекомендации опытных автомехаников. Отдельное внимание уделено правилам безопасности при работе с компонентами системы охлаждения.

Официальные сервисные руководства производителей автомобилей
Техническая документация компаний-изготовителей автокондиционеров
Специализированные автомобильные форумы с тематическими разделами
Профильные издания по ремонту автомобильных систем охлаждения
Видеоинструкции от сертифицированных автотехников
Практические пособия по обслуживанию систем кондиционирования
Технические бюллетени по безопасной работе с хладагентом
Отчёты о типовых ошибках при самостоятельной замене компонентов

Нормальная температура	+4°C до +10°C
Признак неисправности	Выше +15°C

Низкое давление	1.5-2.5 Бар
Высокое давление	12-18 Бар
