Установка противотуманных фар для безопасности своими руками

Статья обновлена: 18.08.2025

Противотуманные фары – неотъемлемый элемент безопасного движения в сложных метеоусловиях. Их специфический световой пучок, формирующий широкую горизонтальную полосу, эффективно освещает дорожное полотно и обочину сквозь туман, дождь, снегопад или пылевую завесу, не создавая слепящего отражения.

Правильный монтаж и подключение противотуманного освещения требуют строгого соблюдения технических регламентов и рекомендаций производителя. От корректности установки напрямую зависит эффективность работы фар, электробезопасность автомобиля и соответствие требованиям ПДД.

Процесс включает несколько ключевых этапов: выбор места расположения на бампере, надежное крепление корпусов фар, герметизацию соединений, грамотную интеграцию в бортовую электросеть через реле и предохранитель, а также обязательную регулировку угла наклона светового пучка.

Подготовка инструментов и расходных материалов

Наличие всего необходимого перед началом работ исключит простои и снизит риск ошибок при монтаже. Тщательная подготовка гарантирует, что процесс установки пройдет без непредвиденных задержек из-за отсутствия ключевых компонентов.

Конкретный перечень может незначительно варьироваться в зависимости от модели автомобиля и комплектации противотуманных фар, однако базовый набор остается универсальным для большинства случаев. Убедитесь, что все позиции проверены на соответствие техническим требованиям вашего авто.

Стандартный набор для установки

Основные инструменты:

Набор гаечных ключей (рожковые, накидные) или головок с воротком
Отвертки (крестообразные и плоские различных размеров)
Кусачки, стриппер для снятия изоляции и кримпер для обжима клемм
Дрель со свёрлами (если требуется создание новых отверстий в бампере)
Мультиметр для диагностики цепи
Торцевой ключ для демонтажа защиты днища (при необходимости)

Расходные материалы:

Комплект противотуманных фар с крепежными элементами
Медные провода сечением 1.5–2.5 мм² (основной цвет + черный для массы)
Реле и предохранитель (номинал указан в инструкции к фарам)
Изоляционная лента или термоусадочные трубки с феном
Клеммные колодки, разъёмы и коннекторы
Пластиковые хомуты для фиксации проводки
Защитная гофра для проводов
Диэлектрическая смазка для контактов

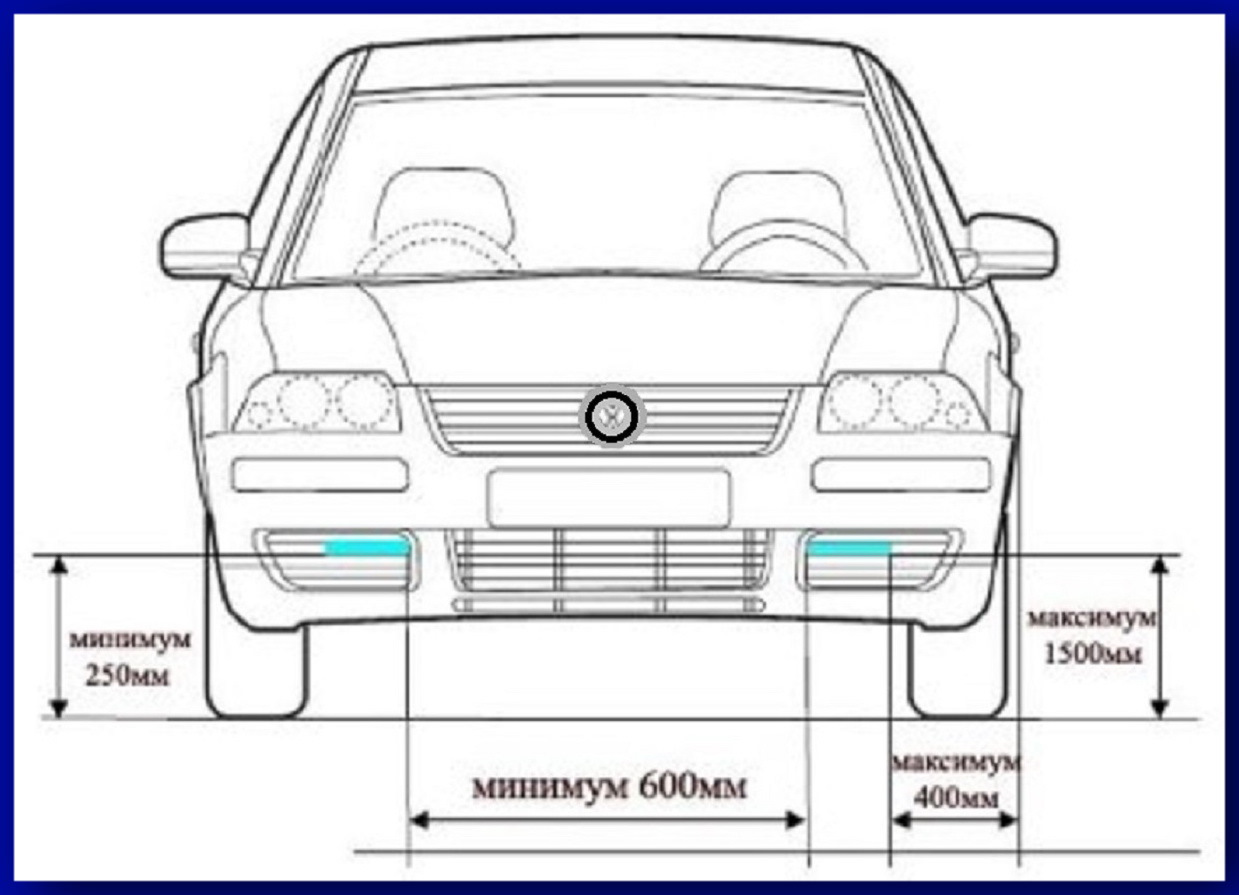

Определение оптимальных точек монтажа на бампере

Для обеспечения эффективной работы противотуманных фар критически важно разместить их на правильной высоте относительно дорожного покрытия. Идеальный диапазон – 250-700 мм от земли, что гарантирует оптимальное рассеивание света под туманом без ослепления встречных водителей. Нижняя граница минимизирует отражение от капель воды, а верхняя предотвращает засветку в глаза.

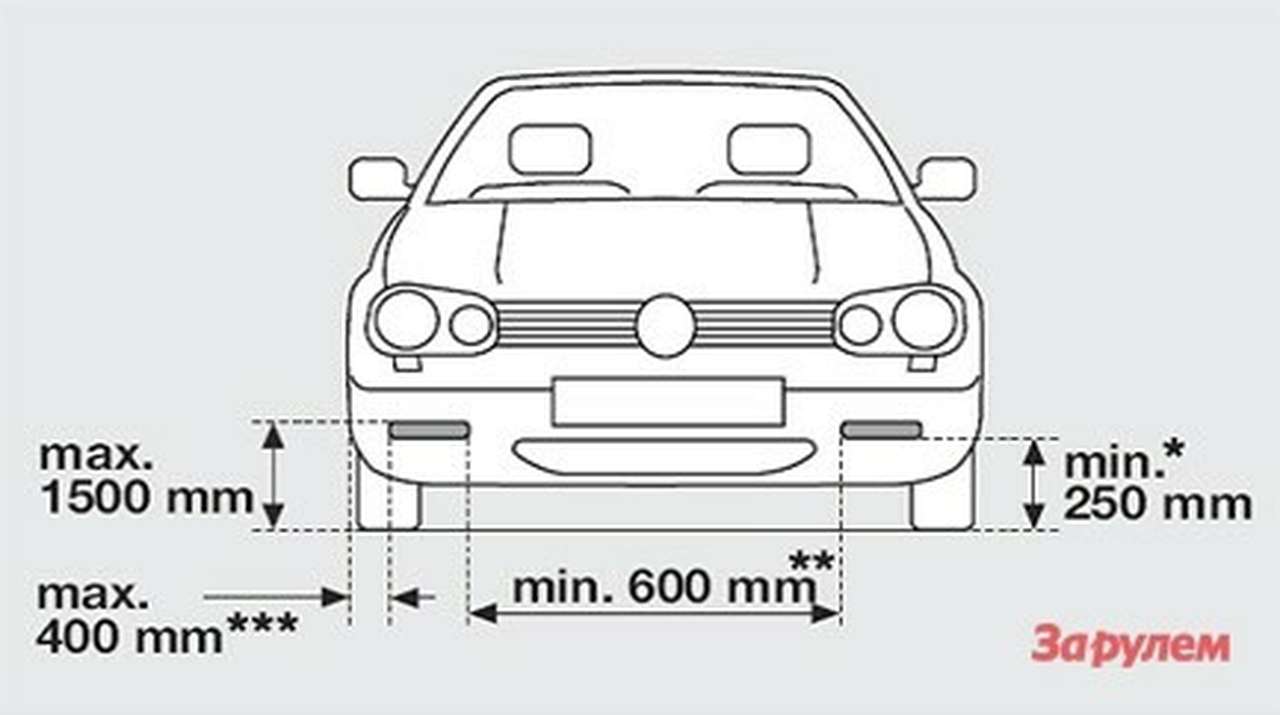

Горизонтальное расположение требует соблюдения двух ключевых параметров: расстояние от внешнего края фары до габарита автомобиля не должно превышать 400 мм, а промежуток между внутренними краями фар – минимум 600 мм. Это обеспечивает равномерное освещение обочины и центра дороги, исключая "слепые" зоны и перекрытие пучков.

Ключевые критерии выбора точек

При разметке позиций на бампере учитывайте:

Конструктивные ограничения: отсутствие за радиатором, силовых элементов или элементов крепления
Защиту от повреждений: установка в зонах, не подверженных первым ударам при парковке
Эстетику: симметричное расположение относительно центральной оси и других элементов дизайна

Перед фиксацией выполните тестовое крепление и проверьте углы освещения в темное время суток. Корректируйте положение, если наблюдаются:

Резкие "скачки" световой границы
Затененные сектора на расстоянии 10-15 метров
Блики на мокром асфальте в зоне 5-7 метров перед авто

Параметр	Рекомендуемое значение	Последствия нарушения
Высота установки	250-700 мм	Ослепление встречных или недостаточная дальность
Угол наклона по вертикали	-1°...-3° от горизонта	Образование "световой стены" перед авто
Расстояние до колесной арки	≥ 150 мм	Загрязнение линз и повреждение от вылетающих камней

Обязательная финальная проверка: после монтажа отрегулируйте световой пучок на ровной площадке со стеной. Граница луча должна находиться на 50-100 мм ниже центра фары при расстоянии автомобиля от стены 5 метров. Пренебрежение этой операцией сводит на нет все усилия по выбору точек установки.

Снятие защитных элементов кузова для доступа

После демонтажа бампера следующим этапом является снятие защитных элементов кузова, препятствующих доступу к штатным местам установки противотуманных фар. К ним относятся пластиковые заглушки, звукоизоляционные щитки или дополнительные усиливающие накладки, смонтированные в передней части кузова за бампером. Точное расположение этих элементов зависит от модели автомобиля и конструкции моторного отсека.

Тщательно осмотрите освобожденную зону, идентифицируя все крепления защитных компонентов. Обычно они фиксируются пластиковыми клипсами, саморезами или болтами под ключ/биту. Зафиксируйте тип и количество крепежа перед демонтажем – это упростит последующую сборку. При работе с клипсами используйте специализированные съемники или плоскую отвертку, обернутую изолентой, чтобы минимизировать риск повреждения крепежа или кузовных панелей.

Ключевые этапы демонтажа

Отсоединение клипс: Нажмите на центральный штырек клипсы отверткой до щелчка, после чего аккуратно извлеките корпус крепежа из посадочного отверстия.
Откручивание винтовых соединений:
- Саморезы – крестовой битой или отверткой
- Болты – головкой подходящего размера с трещоткой
Извлечение защитных панелей: Плавно потяните элемент на себя, контролируя усилие во избежание деформации. При сопротивлении проверьте, не остался ли скрытый крепеж.

Тип крепежа	Инструмент	Риски
Пластиковые клипсы	Съемник, плоская отвертка	Поломка "усов" клипсы
Саморезы с полукруглой головкой	PH2 бита	Срыв шлицов
Болты М6	Головка на 10 мм	Повреждение резьбы

Важно: Все демонтированные детали и крепежи складывайте в отдельную емкость. При повреждении клипс или резьбовых соединений их необходимо заменить новыми – ослабленный крепеж приведет к дребезжанию элементов при движении.

Формирование посадочных отверстий под фары

Точная разметка контура является критическим этапом перед резкой. Используйте шаблон из комплекта фар или создайте его самостоятельно, плотно прижимая корпус фары к внутренней поверхности бампера. Обведите контур несмываемым маркером, контролируя симметричность расположения обеих фар относительно центральной оси автомобиля и рекомендованного производителем расстояния от земли.

При отсутствии заводских меток на бампере временно закрепите фары скотчем для проверки визуального соответствия и углов освещения. Убедитесь, что размеченные зоны не пересекаются с элементами конструкции бампера, системой охлаждения или электропроводкой. Допустимое отклонение контура не должно превышать 1-2 мм для обеспечения плотного прилегания уплотнителя.

Технология вырезания отверстий

Стартовые отверстия: Просверлите 2-3 отверстия диаметром 8-10 мм внутри размеченной зоны для ввода полотна электролобзика.
Фигурная резка: Выполняйте резку электролобзиком с пилкой для пластика/металла (в зависимости от материала бампера) на низких оборотах. Ведите полотно строго по внутренней границе разметки, оставляя запас 1 мм на финишную обработку.
Обработка кромок:
- Удалите заусенцы напильником
- Сгладьте неровности наждачной бумагой P120-P220
- Обработайте края антикоррозийным составом (для металлических бамперов)

Контрольная примерка: Установите корпус фары в отверстие без крепежа – он должен входить с небольшим усилием. Проверьте отсутствие перекосов и щелей более 0.5 мм. При необходимости скорректируйте контур мелким напильником, избегая снятия избыточного материала.

Инструмент	Тип бампера	Особенности применения
Электролобзик	Пластиковый	Пилка с мелкими зубьями, минимальный нагрев
Бормашина	Композитный	Алмазные насадки, контроль глубины реза
Нож-резак	Термопластик	Только для тонких бамперов, требует частой заточки лезвия

Установка и фиксация корпусов фар

Обеспечьте точное позиционирование корпуса противотуманной фары в подготовленном месте на бампере или кронштейне согласно инструкции производителя. Убедитесь, что корпус плотно прилегает к поверхности без перекосов, ориентируясь по направляющим или меткам.

Проверьте соответствие угла наклона и выступания корпуса относительно кузова требованиям безопасности. Зафиксируйте корпус временно (например, струбциной), чтобы оценить правильность расположения перед окончательным креплением.

Этапы крепления корпуса

Зафиксируйте корпус штатными крепежными элементами (саморезами, болтами или защелками), входящими в комплект. Соблюдайте рекомендованный момент затяжки, чтобы избежать деформации пластика. При отсутствии заводских отверстий:

Просверлите точки крепления в бампере согласно разметке
Установите резиновые уплотнители для защиты от влаги
Используйте антикоррозийные шайбы при металлическом крепеже

После фиксации проверьте отсутствие вибраций корпуса при легком нажатии. При необходимости усильте соединение нейлоновыми стяжками или дополнительными кронштейнами в зонах повышенной нагрузки.

Тип крепежа	Рекомендации	Риски
Саморезы по пластику	Используйте сверло меньшего диаметра	Растрескивание бампера
Болты с гайками	Применяйте пружинные шайбы	Ослабление соединения от вибраций

Загерметизируйте стыки корпуса с бампером автомобильным силиконом для предотвращения попадания воды и грязи в моторный отсек. Убедитесь, что проводка не контактирует с острыми кромками и движущимися деталями шасси.

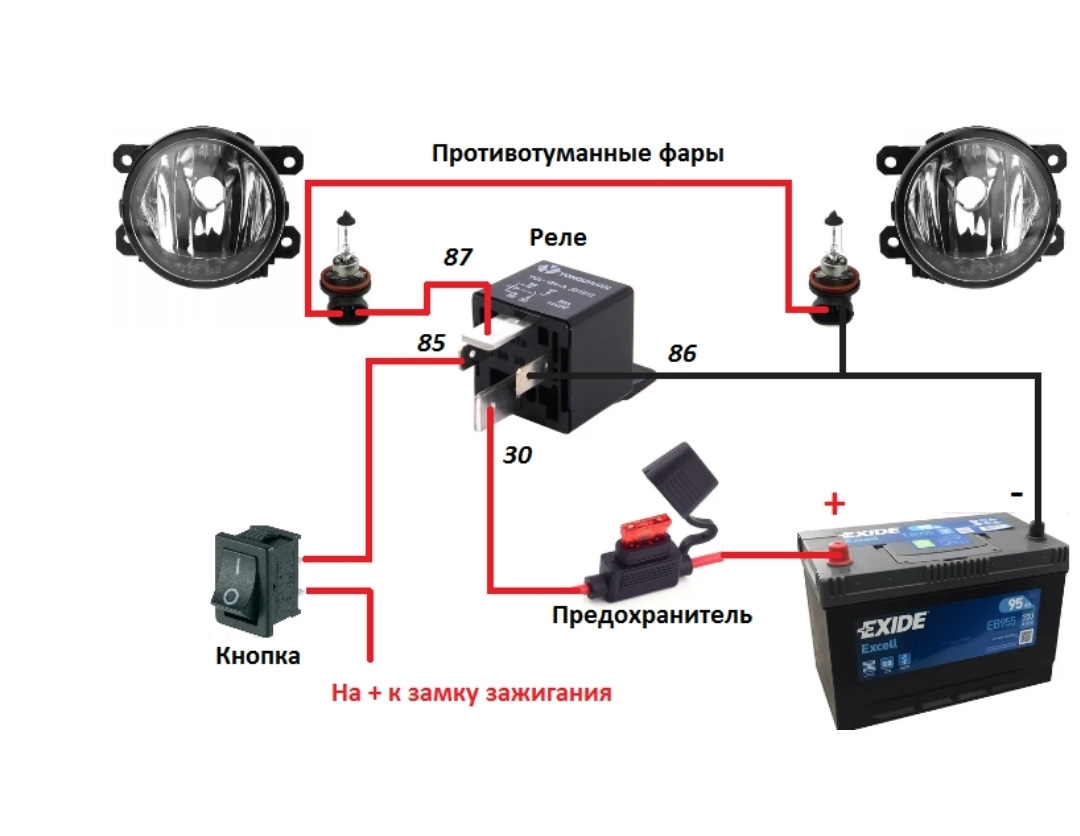

Подключение электропроводки к бортсети

Определите источник питания: оптимально подключиться к предохранителю в монтажном блоке автомобиля, соответствующему по номиналу току потребления фар (обычно 10-15А). Используйте тестер для поиска цепи, активируемой при включении зажигания, чтобы исключить разряд аккумулятора.

Обязательно установите реле – оно защитит штатную проводку от перегрузки. Силовой провод от аккумулятора (сечением ≥1.5 мм²) подключите к контакту 30 реле, контакт 85 соедините с массой кузова, контакт 86 – с управляющим сигналом (например, от габаритов), контакт 87 – с проводом питания фар.

Ключевые этапы подключения

Порядок работ:

Проложите силовой кабель через технологические отверстия в моторном щите, избегая острых кромок и подвижных элементов
Подключите минусовой провод фар к неокрашенным точкам кузова болтовым соединением
Установите отдельный предохранитель (на 20-30% превышающий номинал фар) в разрыв силового провода у плюсовой клеммы АКБ
Соедините управляющий провод реле с выбранной цепью через обжимные клеммы или пайку с термоусадкой

Распиновка реле:

Контакт	Назначение	Подключение
30	Питание	АКБ через предохранитель
85	Катушка	Масса кузова
86	Катушка	Управляющий сигнал
87	Нагрузка	Плюс фар

Проверьте изоляцию всех соединений и отсутствие перегибов проводов. После монтажа протестируйте работу фар при включенном зажигании, контролируя отсутствие нагрева проводки.

Монтаж управляющего реле и кнопки в салоне

Определите место установки реле в подрулевом пространстве или монтажном блоке, обеспечив защиту от влаги и вибрации. Закрепите реле пластиковыми хомутами или штатным крепежом, избегая соседства с движущимися элементами рулевой колонки. Подключите силовые контакты реле согласно схеме: контакт 30 – к плюсу АКБ через предохранитель (15-20А), 87 – к плюсовому проводу фар, 86 – к массе кузова.

Проложите управляющий провод (сечение 0.75-1.5 мм²) от контакта 85 реле до места монтажа кнопки в салоне. Используйте технологические отверстия в моторном щите, защищая провод гофротрубой. Для кнопки выберите легкодоступное место на панели (например, заглушка слева от руля), предварительно убедившись в отсутствии препятствий с обратной стороны.

Подключение кнопки и проверка

Снимите декоративную панель, просверлите отверстие под диаметр кнопки
Заведите управляющий провод в салон через резиновый уплотнитель
Подсоедините провод к центральному контакту кнопки
Второй контакт кнопки подключите к +12V после зажигания (используйте тестер для поиска)
Установите кнопку в посадочное место, зафиксировав стопорным кольцом

Цвет провода	Назначение	Точка подключения
Красный	Питание фар	Контакт 87 реле
Синий	Управление	Контакт 85 реле → Кнопка
Черный	Масса	Контакт 86 реле → Болт кузова

Проверьте работоспособность: при включенном зажигании нажатие кнопки должно активировать реле (характерный щелчок). Убедитесь в отсутствии перегрева проводов и самопроизвольного отключения. Заизолируйте все соединения термоусадкой, проложите проводку параллельно штатным жгутам, фиксируя каждые 15-20 см пластиковыми клипсами.

Настройка угла освещения и проверка герметичности

После фиксации фар на кронштейнах выполните регулировку светового пучка. Для этого установите автомобиль на ровную площадку напротив вертикальной поверхности (стена, ворота) на расстоянии 5-7 метров. Включите противотуманки и отметьте на поверхности центр световых пятен. Оптимальная высота точек должна составлять 10-15 см ниже уровня расположения фар на автомобиле, а угол рассеивания – не выходить за габариты машины по ширине.

Корректировка осуществляется винтами на корпусе фары: вертикальный контроль – верхний/нижний винт, горизонтальный – боковые элементы. Проворачивайте их отверткой или торцевым ключом (в зависимости от модели), добиваясь совпадения световых пятен с нанесенными метками. Избегайте "задирания" луча вверх – это ослепит встречных водителей.

Проверка герметичности соединений

Убедитесь в отсутствии зазоров на всех участках:

Плотность прилегания задней крышки с уплотнителем к корпусу
Целостность резиновых сальников проводки
Отсутствие трещин в местах стыка стекла с пластиковым корпусом

Для тестирования выполните:

Обильно полейте установленные фары водой из шланга под давлением 2-3 минуты
Проверьте внутреннюю поверхность стекла на предмет конденсата
Осмотрите места соединений с тыльной стороны на наличие капель

Проблема	Метод устранения
Конденсат внутри фары	Сушка феном + герметизация силиконом стыка стекла
Протечка через сальник	Замена уплотнителя или обработка термоклеем
Вода в разъемах	Продувка сжатым воздухом + нанесение диэлектрической смазки

После устранения дефектов повторите проверку. Важно: эксплуатация с нарушенной герметичностью приведет к окислению контактов и выходу ламп из строя.

Список источников

При подготовке материалов использовались официальные технические руководства и инструкции производителей автомобилей и светового оборудования. Основное внимание уделялось корректности подключения электрических цепей и механическому креплению элементов.

Дополнительно анализировались актуальные редакции нормативных документов, регламентирующих требования к внешним световым приборам. Учтены рекомендации профильных автосервисов по особенностям установки на разных моделях транспортных средств.

Официальные сервисные мануалы автомобильных производителей
Технические спецификации производителей противотуманных фар
ГОСТ Р 41.48-2004 "Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения"
Правила дорожного движения РФ (раздел 19 "Пользование внешними световыми приборами")
Методические пособия по автомобильной электротехнике
Экспертные публикации в профильных журналах ("За рулём", "Авторевю")
Технические форумы автомобильных марок
