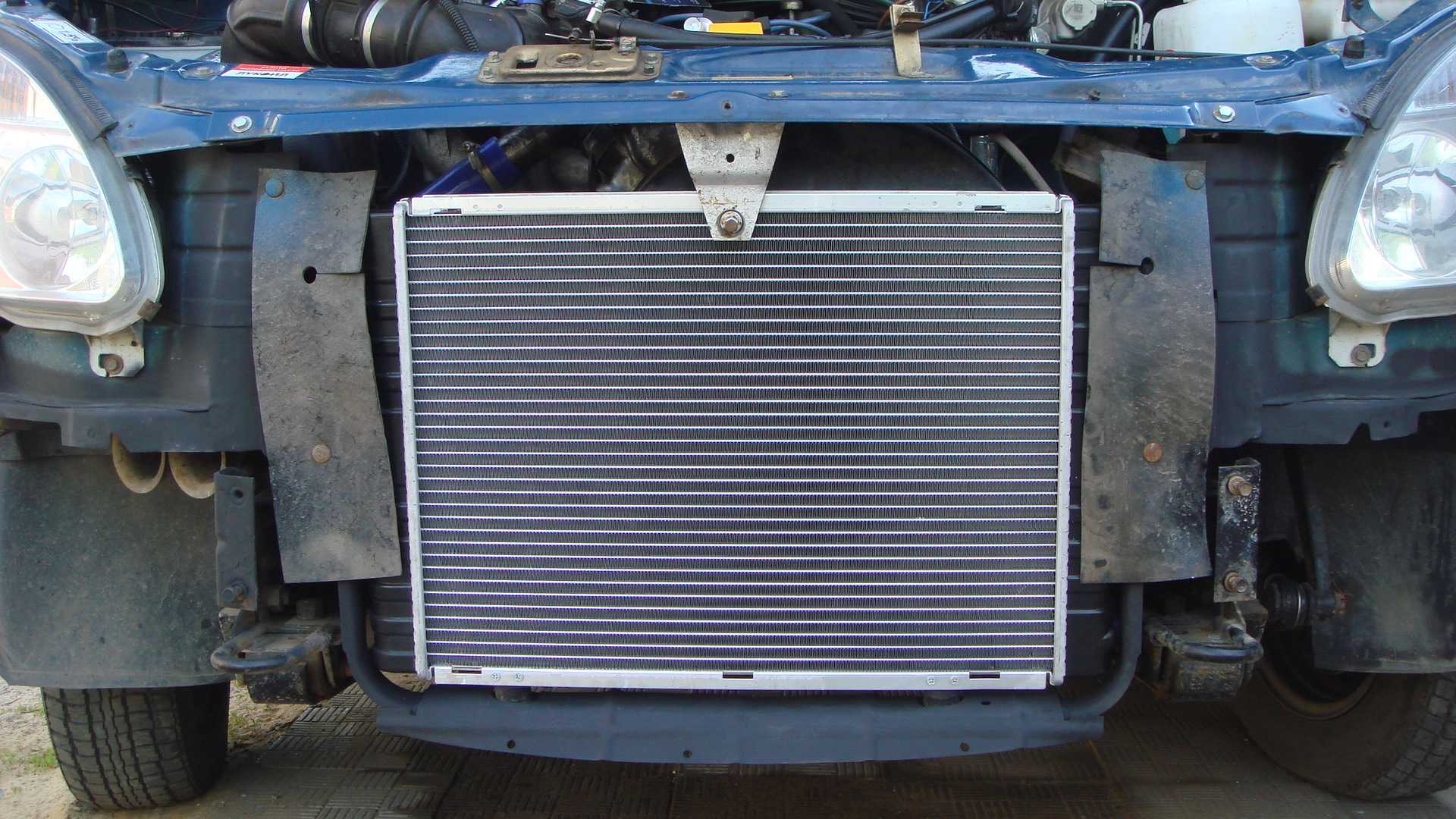

Установка радиатора на Газель - пошаговая замена своими силами

Статья обновлена: 18.08.2025

Замена радиатора охлаждения на автомобиле ГАЗель – задача, которую под силу выполнить самостоятельно при наличии базовых инструментов и внимательности.

Эта статья детально разберет процесс демонтажа старого и установки нового радиатора, сэкономив ваши средства на услугах автосервиса.

Следуя пошаговой инструкции, вы избежите распространенных ошибок и гарантированно справитесь с работой за несколько часов.

Выбор совместимого радиатора для Газели

Определение совместимости радиатора – критически важный этап перед покупкой. Неподходящая модель приведёт к проблемам с охлаждением, протечкам или механическому несоответствиению посадочных мест.

Уточните точные параметры вашего автомобиля: модель Газели (например, ГАЗ-2705, ГАЗ-3302), год выпуска и тип двигателя (бензин/дизель, объём). Эти данные содержатся в VIN-коде или технической документации – сверьте их при подборе.

Ключевые критерии выбора

При сравнении вариантов обращайте внимание на следующие характеристики:

Конструкция и материал:
- Алюминиевые с пластиковыми бачками – лёгкие и бюджетные, но менее ремонтопригодны
- Медно-латунные – дороже, но лучше отводят тепло и поддаются пайке при повреждениях
Геометрия:
- Точное соответствие габаритов штатному месту установки
- Расположение и диаметр патрубков (особенно для дизельных версий с контуром отопления салона)
- Количество рядов трубок (2 или 3) – влияет на эффективность охлаждения

Обязательно сравните новый радиатор со старым перед установкой – визуально оцените:

Толщину сердцевины и рёбер жёсткости
Качество соединения трубок с бачками (отсутствие зазоров)
Соответствие крепёжных отверстий и резиновых подушек

Тип радиатора	Плюсы	Минусы
Оригинал (ГАЗ)	Гарантированное соответствие, надёжность	Высокая цена, ограниченный выбор
Качественный аналог (LUZAR, TZA)	Оптимальное соотношение цены и ресурса	Требует проверки геометрии
Бюджетный аналог	Низкая стоимость	Риск протечек, тонкие трубки

Покупайте запчасти у проверенных поставщиков с возможностью возврата. Для сложных модификаций (газобаллонное оборудование, дополнительные контуры) консультируйтесь со специалистами.

Приобретение охлаждающей жидкости и герметика

Для двигателя Газели используйте антифриз класса G11 (синий/зелёный) или G12 (красный) в зависимости от спецификации. Требуемый объём – 10-12 литров с учётом полного заполнения системы и расширительного бачка. Избегайте смешивания разных типов жидкостей и цветов.

Приобретите термостойкий анаэробный герметик для фланцевых соединений (например, Loctite 574 или аналоги). Убедитесь, что состав совместим с антифризом и выдерживает температуру от -40°C до +150°C. Для экстренного ремонта течей допустим герметик для радиаторов в виде присадки.

Практические рекомендации

Проверьте упаковку: жидкость должна быть в заводской запаянной таре с указанием даты производства
Рассчитайте количество: 2 канистры по 5 л + 1-2 л про запас для компенсации потерь при заливке
Герметик-присадка: только как временное решение перед заменой радиатора

Тип герметика	Назначение	Примеры
Анаэробный	Уплотнение стыков патрубков и корпуса термостата	Loctite 574, ABRO 599
Высокотемпературный силикон	Обработка соединений водяного насоса	Permatex Ultra Grey, LIQUI MOLY Silicon

Важно: при покупке антифриза проверьте соответствие требованиям ГОСТ 28084-89 или спецификациям производителя двигателя ЗМЗ-406/405. Избегайте дешёвых "тосолов" неизвестного происхождения.

Обеспечение безопасных условий для работы

Перед началом работ убедитесь в полном остывании двигателя – контакт с горячими элементами системы охлаждения (радиатор, патрубки, двигатель) вызывает тяжелые ожоги. Обязательно отсоедините минусовую клемму аккумулятора для исключения короткого замыкания и неконтролируемого запуска вентилятора при случайном касании проводов.

Обеспечьте устойчивое положение автомобиля на ровной поверхности с использованием противооткатных упоров под колеса. При работе в подкапотном пространстве с поднятой кабиной Газели зафиксируйте её штатными стойками или надежными механическими упорами – самопроизвольное опускание кабины приводит к травмам.

Ключевые меры безопасности

Защита от химических веществ:

Надевайте перчатки и очки при сливе охлаждающей жидкости – антифриз токсичен, вызывает раздражение кожи и слизистых
Используйте герметичную тару для сбора отработанной жидкости, исключите её контакт с открытым грунтом
Не допускайте попадания тосола в дыхательные пути при продувке патрубков

Техника безопасности при демонтаже:

Проверяйте заточку и целостность крепежа – сорванные болты требуют применения экстракторов с защитой глаз
Применяйте инструмент с изолированными рукоятями при работе рядом с электропроводкой
Удаляйте заусенцы на металлических кромках радиаторного отсека после извлечения старой детали

Риск	Меры нейтрализации
Падение инструментов	Использование магнитного браслета, очистка рабочей зоны от посторонних предметов
Повреждение рук	Защитные перчатки с усиленным покрытием ладоней
Попадание грязи в глаза	Закрытые очки или прозрачный щиток

Не прикладывайте чрезмерных усилий при откручивании гаек крепления радиатора – сорванная резьба потребует сложного ремонта. Контролируйте положение рук относительно острых рёбер теплообменника во время установки нового узла.

Отключение аккумулятора

Отсоединение клемм аккумулятора – обязательный этап перед демонтажем радиатора Газели. Это исключает риск короткого замыкания при случайном контакте инструментов с электроцепями, а также предотвращает срабатывание вентилятора охлаждения при манипуляциях с проводами.

Начинайте с минусовой клеммы ("–"), используя ключ на 10 мм. Ослабьте гайку крепления, после чего снимите провод с токовывода. Аналогично обработайте плюсовую клемму ("+"), избегая одновременного касания металлических частей ключом к кузову и соседним клеммам.

Порядок действий

Заглушите двигатель, извлеките ключ из замка зажигания.
Наденьте защитные перчатки (резиновые или диэлектрические).
Ослабьте гайку на клемме "минус" ключом на 10 мм.
Снимите провод с токовывода, отведите его в сторону от аккумулятора.
Повторите действия для клеммы "плюс".
Изолируйте плюсовой провод тряпичной обмоткой или пластиковым колпачком.

Важно: При работе с системой охлаждения отсоединенный аккумулятор предотвращает ложные показания датчиков температуры и ошибки ЭБУ. Для гарантии отсутствия напряжения в цепи на 10-15 минут замкните снятые клеммы между собой.

Ожидание остывания двигателя и системы

Перед началом работ обязательно дождитесь полного остывания двигателя и охлаждающей системы. Прикосновение к горячим компонентам (радиатору, патрубкам, блоку цилиндров) вызовет мгновенные серьёзные ожоги. Давление в системе даже после остановки мотора остаётся высоким, а температура охлаждающей жидкости может превышать 90°C.

Ориентируйтесь на минимальное время ожидания – 1.5-2 часа после выключения двигателя. Более точным индикатором будет температура металла в районе верхнего патрубка радиатора: рука должна свободно держаться на поверхности без дискомфорта. Никогда не открывайте пробку расширительного бачка или радиатора на прогретом двигателе!

Правила безопасности при работе с системой охлаждения

Сбросьте давление: После остывания аккуратно накройте крышку расширительного бачка плотной тряпкой и медленно поверните её на первый щелчок. Дождитесь полного выхода воздуха/пара, только потом откручивайте до конца.
Защита рук и глаз: Обязательно используйте плотные перчатки и очки. Даже остывшая тосол может содержать абразивные частицы и вызывать раздражение кожи.
Подготовка ёмкости: Подставьте широкую тару под сливные пробки радиатора и блока цилиндров заранее – часть жидкости может вытечь при отсоединении патрубков.

Статус двигателя	Температура ОЖ	Действия запрещены
Горячий (после поездки)	90°C и выше	Открытие пробок, снятие патрубков, демонтаж радиатора
Тёплый (менее 1 часа простоя)	50-70°C	Открытие пробок, работа без перчаток
Холодный (2+ часа)	Окружающей среды	–

Убедившись в безопасности, приступайте к сливу охлаждающей жидкости. Помните: нарушение этого этапа – основная причина травм при самостоятельном ремонте.

Установка ёмкости под слив жидкости

Перед началом работ подготовьте широкую ёмкость объёмом не менее 6–8 литров – это может быть таз, пластиковый контейнер или старое ведро. Установите её под нижний патрубок радиатора Газели, учитывая направление потока жидкости при сливе. Убедитесь, что края ёмкости плотно прилегают к днищу автомобиля, чтобы избежать разбрызгивания.

Дополнительно проложите ветошь вокруг места слива для впитывания возможных подтёков. Если радиатор оснащён сливной пробкой (актуально для некоторых модификаций), ёмкость нужно размещать непосредственно под ней, предварительно отвернув пробку на пол-оборота для контроля потока. При отсутствии пробки ёмкость устанавливается под нижний патрубок, который будет отсоединён позже.

Ключевые этапы и меры безопасности

Важные нюансы при работе:

Двигатель должен остыть до температуры ниже 50°C во избежание ожогов
Используйте перчатки и защитные очки – охлаждающая жидкость токсична
При сливе через патрубок ослабляйте хомут постепенно, контролируя поток

Тип слива	Расположение ёмкости	Дополнительные действия
Через пробку	Под сливным отверстием радиатора	Очистить резьбу от грязи перед откручиванием
Через патрубок	Под местом соединения с термостатом	Подготовить тряпку для экстренного перекрытия потока

После завершения слива немедленно перенесите ёмкость в вертикальное положение и накройте крышкой. Загрязнённую ветошь утилизируйте как опасные отходы – не допускайте попадания антифриза на почву или в канализацию. Промойте пролитые участки водой с мылом.

Открытие сливной пробки радиатора

Сливная пробка расположена в нижней части радиатора со стороны водителя. Для доступа к ней потребуется снять пластиковую защиту двигателя (при наличии), открутив крепежные саморезы или клипсы. Подготовьте ключ на 8-10 мм (для металлических пробок) или плоскую отвертку (для пластиковых версий).

Обязательно дождитесь полного остывания двигателя! Горячая охлаждающая жидкость под давлением может вызвать серьезные ожоги. Под пробку установите широкую емкость объемом от 8 литров – тосол будет сливаться интенсивной струей.

Пошаговый процесс

Зафиксируйте автомобиль на ровной поверхности ручным тормозом
Освободите пространство под радиатором, убрав посторонние предметы
Наденьте резиновые перчатки для защиты от химического воздействия
Аккуратно открутите пробку против часовой стрелки:
- Металлические – ключом с плавным усилием
- Пластиковые – отверткой за шлицы без перекоса
При первых признаках протеки отодвиньте руки от струи
Полностью выкрутите пробку пальцами после ослабления давления

Примечание: Если пробка «прикипела», обработайте соединение WD-40 за 10-15 минут до откручивания. Не применяйте ударные инструменты – можно повредить патрубок радиатора.

Слив старой охлаждающей жидкости

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры (30-40°C), чтобы избежать ожогов паром или горячей жидкостью. Подготовьте ёмкость для слива объёмом не менее 10 литров, ветошь и защитные перчатки.

Установите автомобиль на ровную поверхность. Откройте капот, снимите пластиковую защиту двигателя (при наличии) и найдите сливную пробку радиатора – обычно она расположена в нижней части левого или правого бачка радиатора, часто обозначена жёлтой меткой.

Порядок действий

Подставьте ёмкость под сливное отверстие радиатора.
Медленно открутите пробку против часовой стрелки сначала рукой, затем ключом на 13 мм (осторожно – первые витки выпустят давление!).
Полностью извлеките пробку после ослабления давления – жидкость начнёт интенсивно стекать.
Откройте крышку расширительного бачка для ускорения слива.
Дождитесь полного опустошения системы (3-7 минут).

После завершения слива проверьте состояние пробки: очистите резьбу от грязи и осмотрите уплотнительное кольцо на трещины. При необходимости замените уплотнитель перед установкой новой детали.

Тип жидкости	Рекомендуемый объём (Газель)	Особенности утилизации
Тосол / Антифриз	10-12 литров	Запрещено сливать в грунт или канализацию – сдать в спецпункт

Важно: Если пробка «прикипела», обработайте резьбу проникающей смазкой WD-40 за 10-15 минут до откручивания. Не применяйте чрезмерное усилие – пластиковый бачок радиатора легко повредить.

Промывка системы при сильных загрязнениях

При наличии масляных отложений, коррозии или застарелых накипи в каналах двигателя Газели стандартная промывка водой неэффективна. Требуется применение химических средств-промывок, разработанных для систем охлаждения автомобилей. Используйте только составы, совместимые с алюминиевыми радиаторами и уплотнителями.

Перед началом работ убедитесь, что термостат и помпа исправны, сливные пробки блока цилиндров и радиатора очищены от грязи. Запаситесь большим количеством дистиллированной воды (не менее 20 литров) – многократная промывка после химикатов обязательна.

Этапы интенсивной промывки

Последовательность действий:

Заливка промывочного состава: Залейте средство в расширительный бачок согласно инструкции производителя (обычно через горловину при снятом старом радиаторе). Долейте систему дистиллированной водой до минимальной отметки.
Прогрев и отстой: Запустите двигатель на 15-20 минут до открытия термостата. Заглушите мотор и дайте системе остыть 1-2 часа для воздействия химии на отложения.
Цикличная промывка: Повторите прогрев/остывание 2-3 раза. Не превышайте время контакта промывки с металлом, указанное на упаковке!
Слив и первичная очистка: Слейте отработанный состав через все сливные отверстия. Заполните систему дистиллированной водой, запустите двигатель на 5 минут, слейте. Повторяйте до прозрачности сливаемой воды.
Механическая очистка: При наличии крупных частиц в сливе – аккуратно прочистите доступные каналы блока цилиндров мягким ершиком через открытые заглушки.

Критические ошибки:

Использование кислотных промывок для алюминиевых деталей без маркировки "safe for aluminum"
Применение бытовой "Крот" или каустической соды – разрушат патрубки и радиатор
Смешивание разных химических средств
Неполное удаление промывки перед установкой нового радиатора

После завершения промывки сразу установите новый радиатор – оставшаяся в системе чистая вода быстро окисляется. Заправляйте охлаждающую жидкость, рекомендованную производителем Газели, в правильной пропорции с водой.

Демонтаж пластиковой защиты двигателя

Откройте капот и подготовьте рабочее пространство под передней частью автомобиля. Убедитесь в наличии доступа к защите двигателя, при необходимости поднимите Газель на подъемнике или установите на эстакаду. Зафиксируйте транспортное средство стояночным тормозом и противооткатными упорами.

Визуально определите точки крепления защиты – обычно это 6-8 болтов/гаек по периметру конструкции. Обратите внимание на возможное наличие саморезов в передней части и крепежей возле лонжеронов. Проверьте, не мешают ли элементы бампера или буксирные проушины.

Порядок снятия защиты

Очистите крепежные элементы от грязи щеткой
Обработайте резьбу проникающей смазкой WD-40 при наличии коррозии
Используя головку на 10 мм или ключ-трещотку, последовательно выкрутите:
- 4 болта по краям в передней зоне
- 2 центральных крепежа под двигателем
- Боковые саморезы (если установлены)
Слегка постучите по защите ладонью для снятия напряжения с креплений
Плавно опустите защиту вниз, контролируя положение датчиков и проводов

Важно: не допускайте провисания защиты на проводах АКБ или шлангах охлаждения. При обнаружении поврежденных крепежных гаек подготовьте замену перед установкой радиатора.

Тип крепежа	Расположение	Инструмент
Болт М8х25	Передние углы	Головка 10 мм
Гайка М8	Центральные стойки	Трещотка 1/2"
Саморез 5.5 мм	Ближе к колесам	Крестообразная бита

После демонтажа проверьте состояние посадочных площадок на кузове – очистите их от грязи и ржавчины. Уложите снятую защиту на ровную поверхность во избежание деформации пластика.

Ослабление хомутов верхнего патрубка

После остывания двигателя подготовьте ёмкость под тосол и ветошь. Наденьте защитные перчатки, чтобы избежать контакта с горячими деталями и техническими жидкостями. Визуально определите расположение верхнего хомута на патрубке, идущем от термостата к радиатору.

Найдите инструмент для ослабления – чаще всего используются червячные хомуты, требующие плоской отвёртки или шестигранного ключа. Если хомут пружинного типа, сожмите его специальными пассатижами. Убедитесь в устойчивом доступе к креплению без риска соскальзывания инструмента.

Техника выполнения ослабления

Плотно зафиксируйте отвёртку в шлице винта червячного хомута. Проворачивайте против часовой стрелки до появления свободного хода патрубка вокруг штуцера радиатора. Не снимайте хомут полностью – достаточно сместить его вдоль патрубка на 3-5 см для последующего съёма шланга. При работе с пружинным зажимом:

Захватите оба выступа пассатижами с длинными губками
Сожмите до расхождения концов хомута
Сдвиньте ослабленный хомут от фланца радиатора

Важно! Не прилагайте избыточного усилия – сорванные резьбовые элементы или деформированные хомуты усложнят сборку. Если винт закис, обработайте резьбу проникающей смазкой за 10-15 минут до повторной попытки.

Снятие верхнего патрубка с радиатора

Перед началом работ убедитесь, что двигатель полностью остыл, а система охлаждения не находится под давлением. Подготовьте ёмкость для слива остатков тосола из патрубка и радиатора, чтобы избежать пролива жидкости на двигатель.

Ослабьте хомут крепления патрубка к штуцеру радиатора. Используйте отвертку с плоским жалом или пассатижи в зависимости от типа хомута: проворачивайте винт против часовой стрелки для червячных хомутов либо сожмите усики пружинных зажимов.

Порядок демонтажа

Сдвиньте ослабленный хомут вдоль патрубка на 5-7 см от штуцера радиатора
Обхватите патрубок рукой у самого основания и проверните его вокруг оси штуцера
Покачивающими движениями на себя потяните патрубок, отсоединяя от радиатора
При затруднённом снятии аккуратно подденьте соединение плоской отверткой, предварительно обработав контактную зону WD-40

Важно: Не прикладывайте чрезмерных усилий – пластиковые штуцеры радиатора легко повреждаются. Если патрубок прикипел, прогрейте место соединения строительным феном до 70-80°C. После демонтажа сразу заткните отверстие в радиаторе чистой ветошью для защиты от пыли.

Отсоединение нижнего патрубка охлаждения

Перед началом работ убедитесь, что двигатель остыл, а охлаждающая жидкость слита из радиатора через пробку в нижнем бачке. Подставьте ёмкость под место соединения патрубка – остатки антифриза могут вытекать при демонтаже.

Осмотрите тип хомута крепления: на Газели чаще встречается червячный (винтовой) зажим. Приготовьте крестовую или плоскую отвёртку для ослабления винта. Если установлен пружинный хомут, потребуются пассатижи для сжатия «ушков».

Последовательность демонтажа

Ослабьте хомут:
- Для червячного: вращайте винт против часовой стрелки до свободного хода хомута.
- Для пружинного: сожмите пассатижами выступы хомута и сдвиньте его вдоль патрубка на 3-4 см от штуцера радиатора.
Захватите патрубок у основания и проворачивайте его вокруг штуцера радиатора, чтобы разрушить прикипание.
Потяните патрубок на себя, расшатывая из стороны в сторону. Если демонтаж затруднён:
- Аккуратно подденьте соединение плоской отвёрткой, обёрнутой изолентой (чтобы избежать порезов резины).
- Не прикладывайте избыточное усилие – риск сломать пластиковый штуцер радиатора!
После снятия патрубка протрите штуцер радиатора ветошью для удаления грязи и остатков герметика.

Тип хомута	Инструмент	Особенности снятия
Червячный (винтовой)	Отвёртка	Полностью выкручивать винт не нужно – ослабьте до свободного перемещения хомута
Пружинный	Пассатижи	Требует сильного сжатия «ушков» для смещения вдоль патрубка

Отключение патрубка расширительного бачка

Патрубок расширительного бачка крепится к верхнему штуцеру радиатора с помощью хомута. Убедитесь, что система охлаждения полностью слита через сливные пробки радиатора и блока цилиндров – это предотвратит утечку жидкости при отсоединении. Проверьте, нет ли давления в системе, осторожно открутив крышку расширительного бачка.

Ослабьте крепёжный хомут патрубка. В зависимости от типа хомута используйте:

Червячный хомут: ослабьте винт отвёрткой или ключом.
Пружинный хомут: сожмите "ушки" хомута пассатижами.

После ослабления хомута аккуратно снимите патрубок со штуцера радиатора, вращая его из стороны в сторону. Не тяните резко – патрубок может прикипеть или быть приклеенным уплотнителем. Если соединение закисло:

Обработайте место стыка WD-40.
Аккуратно подденьте патрубок плоской отвёрткой.

Осмотрите патрубок на трещины и эластичность. Замените его при повреждениях или сильной деформации. Закройте штуцер радиатора чистой ветошью, чтобы внутрь не попала грязь.

Снятие крепления вентилятора охлаждения

Отключите клеммы аккумулятора для предотвращения короткого замыкания. Снимите пластиковый кожух вентилятора, открутив фиксирующие саморезы по периметру корпуса.

Отсоедините электрический разъем питания вентилятора. При необходимости ослабьте хомуты и снимите патрубки, мешающие доступу к крепежным элементам.

Порядок демонтажа крепежа

Найдите 4 крепежные шпильки вентилятора (расположены по углам корпуса)
Ключом на 10 мм открутите гайки со шпилек
Извлеките резиновые демпферы-втулки из посадочных отверстий радиатора

Тип крепежа	Инструмент	Примечание
Гайки М8	Головка 10 мм	Использовать трещотку
Демпферы	Плоская отвертка	Не повредить резину

Аккуратно покачайте корпус вентилятора для освобождения от шпилек. Не прикладывайте чрезмерных усилий – шпильки могут погнуться. Вынимайте вентилятор под углом 30°, контролируя положение проводов.

Проверьте целостность резиновых демпферов
Очистите посадочные места на радиаторе
Сложите крепеж в отдельную емкость

Отсоединение разъёма датчика вентилятора

Датчик вентилятора расположен непосредственно на корпусе радиатора, обычно в нижней или боковой части. Перед отсоединением убедитесь, что двигатель остыл, а аккумуляторная батарея отключена для исключения короткого замыкания.

Обратите внимание на состояние разъёма: пластиковый корпус может быть хрупким из-за перепадов температур, а контакты часто подвержены окислению. Не прилагайте излишних усилий – это может привести к поломке фиксатора или проводов.

Пошаговая процедура

Визуально определите тип фиксатора (обычно пластиковая защёлка сверху или сбоку разъёма).
Большим пальцем аккуратно отожмите фиксирующий язычок до характерного щелчка.
Обхватите корпус разъёма всей ладонью и покачивающими движениями из стороны в сторону отсоедините его от датчика.
Если контакты прикипели: сбрызните их WD-40, подождите 2-3 минуты, затем повторите попытку.

Проблема	Решение
Фиксатор не отжимается	Используйте плоскую отвёртку, обёрнутую изолентой, чтобы избежать сколов пластика
Провода прикипели к датчику	Прогрейте соединение строительным феном (не выше 150°C)

После отсоединения немедленно заизолируйте разъём чистой ветошью или пакетом – это предотвратит попадание грязи и технических жидкостей в контакты во время дальнейших работ.

Выкручивание болтов крепления радиатора

Перед откручиванием тщательно очистите головки болтов и резьбовые соединения металлической щёткой, затем обработайте проникающей смазкой типа WD-40. Выждите 10-15 минут для лучшего проникновения состава – это снизит риск срыва резьбы и облегчит демонтаж.

Используйте накидной ключ или головку с трещоткой под размер болтов (обычно 10-13 мм). Начните с нижних креплений, так как верхние часто удерживают конструкцию от падения. Придерживайте радиатор свободной рукой, чтобы избежать резкого смещения при выкручивании последнего болта.

Порядок действий и нюансы

Соблюдайте строгую последовательность:

Ослабьте крепления против часовой стрелки без полного выкручивания
Попарно откручивайте симметричные болты (левый/правый) для равномерного снятия нагрузки
При встрече сопротивления – повторно нанесите смазку и аккуратно раскачивайте крепёж

Тип крепежа	Риск	Решение
Прикипевшие болты	Срыв граней	Ударная отвёртка или нагрев горелкой
Ржавые шпильки	Облом крепления	Двойной ключ: один фиксирует гайку, второй выкручивает

Не применяйте избыточное усилие – сорванная резьба потребует высверливания крепежа. Если болт проворачивается вместе с гайкой, зафиксируйте её торцевым ключом через монтажное отверстие. При демонтаже резиновых подушек проверьте их целостность – потрескавшиеся элементы подлежат замене.

Аккуратное извлечение старого радиатора

Перед извлечением радиатора повторно убедитесь в отсутствии оставшихся креплений: проверьте нижние кронштейны, боковые фиксаторы и крепежные планки возле фар. Отсоедините электрические разъемы датчиков температуры или вентилятора, если они подключены напрямую к радиатору. Если автомобиль оборудован АКПП, аккуратно отведите масляные трубки в сторону, избегая перегибов.

Возьмитесь за боковые ребра жесткости радиатора двумя руками, равномерно распределяя усилие. Плавно приподнимите узел вверх на 2-3 см, чтобы вывести нижние резиновые подушки из посадочных чашек. Избегайте перекосов и контакта сот с окружающими деталями (например, шкивом генератора или кронштейнами). При затрудненном движении слегка покачайте корпус из стороны в сторону, не допуская деформации.

Критические рекомендации:

Не тяните за патрубки или бачки – давление может повредить пластиковые элементы.
Используйте монтажную лопатку для аккуратного поддевания, если радиатор "прикипел" к подушкам.
При наличии кондиционера заранее отведите конденсатор в сторону или зафиксируйте его стяжками.

Опасность	Метод предотвращения
Деформация трубок АКПП	Фиксация трубок проволокой к кузову перед подъемом
Повреждение сот	Извлечение строго вертикально без перекосов
Утечка остатков ОЖ	Подставьте емкость под нижний патрубок при демонтаже

После извлечения сразу очистите посадочную площадку от грязи и окислов металлической щеткой. Проверьте состояние резиновых подушек – при трещинах или затвердевании их необходимо заменить. Убедитесь, что вентилятор охлаждения не мешает установке нового радиатора (при наличии).

Очистка посадочного места от грязи

После демонтажа старого радиатора тщательно осмотрите зону крепления на двигателе и кузове. Удалите крупные комки грязи, масляные подтёки и остатки герметика руками или грубой ветошью. Особое внимание уделите отверстиям под болты крепления – их проходимость критична для точной установки.

Не оставляйте песок и мелкий абразив на поверхностях: при затяжке крепежа частицы создадут микроскопические зазоры. Это приведёт к вибрациям радиатора и ускоренному износу патрубков. Проверьте плоскость прилегания – неровности более 1 мм требуют выравнивания.

Пошаговая технология обработки

Механическая очистка:
- Жёсткой нейлоновой щёткой удалите рыхлую коррозию
- Металлическим шпателем аккуратно соскоблите остатки прокладки
Обезжиривание:
- Нанесите уайт-спирит или бензин "Калоша" на ветошь
- Протрите посадочную площадку дважды с интервалом 3 минуты
Финишная проверка:
- Убедитесь в отсутствии вмятин на фланцах патрубков
- Прокрутите болты крепления вручную – резьба должна идти свободно

Материал	Назначение	Чем заменить
Щётка по металлу	Удаление окалины	Наждак P120 (без сильного нажима)
Спецрастворитель	Обезжиривание	Ацетон

Не применяйте абразивные диски болгарки – риски на алюминиевых поверхностях нарушат герметичность. Для труднодоступных мест возле вентилятора используйте деревянные клинья, обёрнутые чистой тканью.

Сравнение размеров старого и нового радиатора

Перед установкой нового радиатора на Газель критически важно убедиться в точном соответствии габаритов оригинальной детали. Несоответствие даже на 5-10 мм приведёт к проблемам с креплением или герметизацией патрубков.

Измерьте ключевые параметры демонтированного радиатора штангенциркулем или рулеткой: высоту и ширину основного бачка, глубину сердцевины, диаметр и расположение входных/выходных штуцеров, а также расстояние между монтажными кронштейнами. Зафиксируйте результаты.

Критические параметры для сверки

Габаритные размеры: Высота × Ширина × Глубина (особенно в зоне крепления вентилятора)
Диаметр патрубков: Верхнего (от термостата) и нижнего (к водяному насосу)
Смещение штуцеров: Левый/правый выступ относительно центра
Положение сливной пробки: Наличие свободного доступа после установки

Параметр	Старый радиатор	Новый радиатор
Высота корпуса	Измеренное значение (мм)	Фактическое значение (мм)
Ширина сердцевины	Измеренное значение (мм)	Фактическое значение (мм)
Диаметр верхнего патрубка	Измеренное значение (мм)	Фактическое значение (мм)

Внимание: При визуально одинаковых габаритах проверьте толщину сердцевины – увеличение этого параметра улучшает охлаждение, но может мешать установке вентилятора или генератора.

Сравните данные замеров старой детали с паспортными значениями нового радиатора
Убедитесь, что крепёжные "ушки" совпадают по геометрии и расположению отверстий
Проверьте совпадение точек контакта с резиновыми подушками-амортизаторами на кузове

Установка переходных прокладок (при необходимости)

Определите необходимость в прокладках, сравнив посадочные отверстия нового радиатора со штатными креплениями кузова. Если геометрия или толщина основания не совпадает, потребуются переходные пластины или резиновые демпферы для компенсации зазоров и предотвращения вибраций.

Используйте только специальные термостойкие прокладки из комплекта радиатора либо вырежьте их из плотной технической резины толщиной 5-8 мм. Форма должна точно повторять контур крепежных "ушков" радиатора с отверстиями под болты.

Порядок монтажа

Обезжирьте поверхности: протрите места контакта радиатора и кузова ветошью с уайт-спиритом.
Наклейте прокладки: приложите резиновые пластины к крепежным площадкам радиатора, совместив отверстия.
Установите демпферы на кузов: если прокладки двухсторонние, зафиксируйте их вторым слоем на стационарных кронштейнах.
Проверьте соосность: убедитесь, что все крепежные болты свободно входят в отверстия без перекоса.

При затяжке гаек используйте динамометрический ключ с усилием 15-20 Н·м. Чрезмерное зажатие деформирует соты радиатора, недостаточное – вызовет люфт. После фиксации проверьте отсутствие зазоров между прокладками и металлом.

Тип прокладки	Материал	Особенности монтажа
Плоская резиновая	Морозостойкая резина	Требует точной обрезки по контуру
Демпфер с фиксатором	Резина + пластик	Вставляется в штатные пазы кузова
Регулируемая пластина	Оцинкованная сталь	Корректирует положение радиатора по высоте

Фиксация нового радиатора в моторном отсеке

Установите радиатор на посадочное место, аккуратно опустив его нижней частью на резиновые подушки. Совместите верхние крепежные отверстия радиатора с кронштейнами кузова. При необходимости слегка сдвиньте радиатор, чтобы болты вошли свободно.

Вставьте болты крепления и наживите гайки вручную. Убедитесь в отсутствии перекосов, после чего равномерно затяните гайки ключом. Не прилагайте излишних усилий во избежание повреждения кронштейнов. Проверьте, чтобы радиатор не касался металлических частей кузова – контакт допускается только через резиновые демпферы.

Ключевые этапы фиксации

Монтаж на нижние опоры:
- Проверьте целостность резиновых подушек
- Опустите радиатор до полного контакта с опорами
Верхнее крепление:
- Используйте штатные болты или новые (М8×1.25 мм)
- Применяйте шайбы-гроверы для предотвращения самооткручивания
Контроль положения:
- Зазор между радиатором и вентилятором – 3-5 мм
- Отсутствие напряжения в трубках кондиционера (если подключены)

Важно: Перед окончательной затяжкой убедитесь в свободном доступе к сливной пробке и патрубкам системы охлаждения.

Закручивание крепёжных болтов с правильным усилием

Неправильное усилие затяжки болтов – частая причина повреждений радиатора и протечек. Слишком слабая затяжка приведёт к выдавливанию прокладок и течи антифриза, а чрезмерное усилие деформирует алюминиевые соты или срывает резьбу в пластиковых патрубках.

Крепёж радиатора Газели затягивайте только крестообразной схемой: начните с верхнего левого болта, затем нижний правый, верхний правый и завершите нижним левым. Повторите 2-3 цикла для равномерного распределения нагрузки.

Контроль момента затяжки

Используйте динамометрический ключ с диапазоном 5-25 Н·м. Для стандартных болтов крепления радиатора Газель рекомендуемый момент составляет 9-12 Н·м. Если инструмента нет, применяйте метод «затяжки по углу»:

Заверните все болты пальцами до упора
Доверните каждый ключом на 90° (четверть оборота)
Повторите последовательность с доворотом на 15-20°

Проверка качества затяжки:

После запуска двигателя прогрейте систему до рабочей температуры
Внимательно осмотрите стыки патрубков и крепёжные фланцы
Допускается лёгкая подтяжка холодного радиатора при появлении капель влаги

Материал детали	Риск перетяжки	Признак нарушения
Алюминиевый сердечник	Деформация трубок	Трещины в сотах
Пластиковый бачок	Сколы посадочных мест	Течь у фланцев
Стальные кронштейны	Срыв резьбы	Свободный ход болта

Подключение патрубка расширительного бачка

Найдите на новом радиаторе верхний штуцер для подключения расширительного бачка – он расположен со стороны водителя и обычно маркируется символом расширительного бачка или надписью "EXP". Убедитесь, что резиновая прокладка штуцера чистая и не имеет повреждений.

Аккуратно наденьте верхний патрубок от расширительного бачка на штуцер радиатора. Контролируйте, чтобы патрубок полностью сел на посадочное место – для этого на штуцере предусмотрена ограничительная канавка. Приложите умеренное усилие для плотной посадки, избегая перекоса.

Фиксация патрубка

Затяните хомут патрубка в следующем порядке:

Используйте крестовую отвертку или торцевой ключ (в зависимости от типа хомута)
Проверьте положение хомута – он должен находиться строго над уплотнительным бортиком штуцера
Затягивайте до момента плотного обжима патрубка, но без деформации пластикового штуцера

Обязательно выполните проверку:

Визуально убедитесь в отсутствии перегибов патрубка
Проконтролируйте расстояние до вентилятора (минимум 3-4 см)
После запуска двигателя осмотрите соединение на предмет течи при прогреве до рабочей температуры

Типичные ошибки	Последствия
Перетянутый хомут	Трещина пластикового штуцера радиатора
Недостаточная затяжка	Течь антифриза при давлении
Перекрученный патрубок	Препятствие циркуляции охлаждающей жидкости

Надевание и фиксация нижнего патрубка

Перед установкой патрубка тщательно очистите штуцер водяного насоса и внутреннюю поверхность резиновой детали от грязи. Убедитесь в отсутствии трещин или деформаций на патрубке, а также проверьте состояние хомута – ржавчина или повреждения резьбы требуют замены крепежа.

Смажьте внутреннюю часть патрубка мыльным раствором или силиконовой смазкой для облегчения монтажа. Совместите канавку на резине с выступом штуцера, затем с усилием натяните патрубок до упора, контролируя отсутствие перекручивания. Важно сохранить заводской изгиб детали без напряжения.

Этапы фиксации

Наденьте хомут на патрубок до его соединения со штуцером
Сдвиньте крепёж на 2-3 см от края после натяжения
Равномерно затягивайте винт хомута крестообразной отвёрткой

Контрольная проверка: удостоверьтесь, что патрубок плотно обхватывает штуцер по всей окружности без зазоров. Допустимое усилие затяжки – когда резина слегка деформируется, но не выдавливается из-под хомута. Избыточное усилие повредит соединение!

Ошибка	Последствие
Перекос патрубка	Течь антифриза при вибрации
Слабая затяжка	Срыв патрубка при нагреве
Хомут на краю штуцера	Разгерметизация соединения

После запуска двигателя прогрейте систему до рабочей температуры и визуально проверьте соединение на отсутствие подтеканий. При обнаружении капель антифриза – заглушите мотор и дозатяните хомут на остывшем патрубке.

Установка верхнего патрубка охлаждения

Перед монтажом убедитесь, что штуцер радиатора и термостата/двигателя очищены от грязи и остатков старой охлаждающей жидкости. Проверьте внутреннюю поверхность нового патрубка на отсутствие трещин или деформаций – даже незначительные повреждения приведут к течи при нагреве.

Смажьте внутренние края патрубка небольшим количеством свежего антифриза для облегчения посадки. Аккуратно расправьте изделие, избегая перекручивания – это нарушит циркуляцию и сократит срок службы. Заранее наденьте хомуты на оба конца патрубка, но не затягивайте.

Порядок монтажа

Наденьте патрубок сначала на верхний штуцер радиатора до упора.
Совместите второй конец с выходным штуцером термостата или ГБЦ, слегка проворачивая для равномерного распределения.
Сдвиньте хомуты на места соединений, оставив 3-5 мм от края патрубка.
Затяните хомуты крестовой отверткой или торцевым ключом до плотного прилегания, избегая перетяжки (момент 1.5-2 Н·м).

Контрольная проверка: Убедитесь, что патрубок не натянут и не пережат другими элементами. Запустите двигатель на 5-7 минут, прогревая до рабочей температуры. Осмотрите соединения на предмет подтеков – при обнаружении немедленно заглушите мотор и подтяните хомуты.

Затяжка хомутов всех патрубков

После установки радиатора и соединения всех патрубков переходим к финальному этапу – равномерной затяжке хомутов. Используйте только отвертку или торцевые ключи, избегая грубой силы. Помните: слабая затяжка вызовет течь антифриза, а чрезмерная – повредит резиновые патрубки или пластиковые штуцеры радиатора.

Начните с верхнего патрубка, двигаясь к нижнему, последовательно проверяя каждый хомут. Допустимый зазор между хомутом и патрубком – не более 1 мм. Особое внимание уделите местам соединений с термостатом и помпой, где чаще возникают протечки.

Правила затяжки

Располагайте хомут строго посередине штуцера
Затягивайте винты крест-накрест в 2 этапа:
1. Предварительная фиксация до легкого сопротивления
2. Окончательная затяжка с усилием 5-7 Н·м
Проверьте отсутствие перекосов патрубков

Тип хомута	Инструмент	Контроль затяжки
Винтовой (червячный)	Шлицевая отвертка	1 виток после касания
Пружинный (Wire)	Плоскогубцы	До щелчка фиксатора

После запуска двигателя повторно проверьте все соединения на герметичность при прогреве до рабочей температуры. Появление капель антифриза требует немедленного подтягивания хомутов.

Вентилятор охлаждения – ключевой элемент системы, обеспечивающий принудительный обдув радиатора при недостаточном естественном охлаждении. Его правильный монтаж гарантирует стабильную работу двигателя в любых условиях.

Подключение вентилятора к электрической системе автомобиля требует внимательности, так как ошибки могут привести к перегреву или нештатным режимам работы. Рекомендуется следовать схеме, указанной в руководстве по ремонту Газели.

Монтаж и подключение вентилятора охлаждения

Закрепите вентилятор на радиаторе через резиновые демпферы, идущие в комплекте. Убедитесь, что лопасти не касаются сот радиатора, а зазор между кожухом и теплообменником равномерный по всему периметру. Затяните крепежные болты без перекоса.

Электрическое подключение

Определите тип цепи управления:

Прямое подключение к датчику (2 провода) – соедините разъём вентилятора с контактами датчика включения на радиаторе.

Через реле (4 провода) – используйте схему:

Провод вентилятора	Подключение
Плюс (+)	→ Через реле к аккумулятору (с предохранителем 20А)
Минус (−)	→ На массу кузова (очищенный болт)
Управляющий	→ К датчику температуры

Проверьте работоспособность:

Запустите двигатель, прогрейте до 90°C
При срабатывании датчика (температура кипящей жидкости в бачке) вентилятор должен включиться
Если вращения нет:
- Прозвоните цепь мультиметром
- Проверьте предохранитель F10 (15А) в монтажном блоке
- Убедитесь в контакте "массы"

Важно: при установке дополнительного вентилятора используйте отдельное реле и предохранитель. Убедитесь, что суммарная мощность не превышает возможностей генератора.

Установка датчика температуры радиатора

Перед монтажом нового радиатора проверьте состояние резьбы на посадочном месте датчика температуры охлаждающей жидкости. Убедитесь в отсутствии задиров или следов коррозии, которые могут нарушить герметичность соединения. При необходимости аккуратно очистите резьбу мелкой наждачной бумагой.

Нанесите тонкий слой термостойкого герметика (например, Loctite 574) на резьбу датчика. Не используйте льняную паклю или фум-ленту – они могут попасть в систему охлаждения. Установите датчик в отверстие на корпусе радиатора или термостате, затягивая ключом на 12-15 Н∙м без чрезмерных усилий.

Подключение электрической части

Выполните соединение проводов в следующем порядке:

Наденьте фишку разъёма на контакты датчика до характерного щелчка
Проложите проводку вдоль штатных жгутов, избегая контакта с подвижными элементами
Закрепите провода пластиковыми хомутами через каждые 15-20 см

Обязательные проверки после установки:

Контроль уровня антифриза – доливка до метки MAX на расширительном бачке
Тест на герметичность – запуск двигателя и прогрев до рабочей температуры
Диагностика показаний – сравнение данных с бортового компьютера и фактической температурой

Типичные ошибки	Последствия	Профилактика
Перетяжка резьбы	Разрыв корпуса радиатора	Использование динамометрического ключа
Недостаточная затяжка	Течь антифриза	Контроль момента затяжки
Загрязнение контактов	Ложные показания датчика	Очистка разъёма перед подключением

Установка защиты двигателя на место

После монтажа нового радиатора критически важно вернуть на штатное место защиту двигателя (картер). Этот элемент предохраняет уязвимые узлы силового агрегата и радиатора от ударов камнями, ветками и прочими препятствиями при движении по неровным дорогам. Отсутствие защиты существенно повышает риск повреждения масляного поддона или патрубков системы охлаждения.

Перед установкой тщательно очистите внутреннюю поверхность защиты от грязи, масляных подтеков и мусора – это предотвратит скопление грязи и коррозию. Проверьте целостность крепежных проушин на самом элементе и кузове: деформированные или треснутые кронштейны необходимо заменить. Убедитесь, что все резиновые демпферы или прокладки присутствуют и не разрушены.

Порядок монтажа

Фиксация защиты: Приподнимите защиту и аккуратно заведите её под двигатель, контролируя положение относительно лонжеронов. Совместите все монтажные отверстия на защите с отверстиями в кузовных кронштейнах.
Установка крепежа: Вставьте штатные болты или шпильки во все отверстия, предварительно нанеся на резьбу графитовую смазку или WD-40 для предотвращения прикипания. Наденьте штатные гроверные шайбы и гайки.
Равномерная затяжка: Затягивайте крепеж крест-накрест (диагонально) в несколько этапов. Используйте динамометрический ключ с моментом, указанным в руководстве к автомобилю (обычно 35-50 Н·м). Избегайте перекоса защиты.
Проверка зазоров: Убедитесь, что между защитой и элементами двигателя, КПП, рулевых тяг или приводов сохраняется технологический зазор (минимум 15-20 мм). Защита не должна касаться подвижных деталей или вибрировать.

После фиксации вручную покачайте защиту – посторонние стуки или люфт недопустимы. Убедитесь, что защита не мешает свободному ходу рулевых тяг и не закрывает доступ к сливным пробкам двигателя или КПП. При наличии креплений через поперечину подвески (на некоторых модификациях) проверьте надёжность их соединения.

Заливка охлаждающей жидкости в радиатор

После установки нового радиатора и подключения патрубков, откройте расширительный бачок системы охлаждения. Снимите крышку радиатора (если конструкция предусматривает отдельную пробку) и крышку расширительного бачка. Медленно заливайте охлаждающую жидкость через горловину радиатора или бачка до появления устойчивого уровня в горловине радиатора. Не допускайте образования воздушных пробок.

Запустите двигатель и дайте ему поработать на холостых оборотах 5–7 минут для циркуляции тосола. Прогазовывайте 2–3 раза (до 2000 об/мин), чтобы выгнать воздух из системы. Доливайте жидкость в расширительный бачок до метки «MAX» при работающем моторе. Контролируйте отсутствие подтёков на стыках патрубков и местах соединений.

Ключевые этапы и особенности

Выбор жидкости: Используйте только рекомендованный производителем антифриз (обычно класса G11 или G12 для Газели). Смешивание разных типов недопустимо.

Предварительная заливка: До запуска двигателя заполните систему на 80% через горловину радиатора.
Продувка воздушных карманов:
- Сожмите верхний патрубок радиатора рукой при работающем двигателе для выхода пузырей.
- Наклоните автомобиль вперёд (например, заехав передними колёсами на возвышение).
Контроль уровня: После остывания мотора (через 1–2 часа) проверьте уровень в бачке и долейте при необходимости.

Ошибка	Последствие	Решение
Заливка под горловину	Выброс избытка жидкости при нагреве	Соблюдать уровень «MAX» на холодном двигателе
Попадание воздуха в систему	Перегрев двигателя, печка дует холодом	Повторить процедуру удаления воздуха

Финишная проверка: Убедитесь, что вентилятор радиатора автоматически включается при нагреве до рабочей температуры (около 90°C). Проведите пробную поездку на 3–5 км, затем повторно осмотрите соединения на предмет течи.

Долив жидкости в расширительный бачок

После установки нового радиатора и сборки системы охлаждения двигателя Газели, следующий критический этап – заполнение системы охлаждающей жидкостью (ОЖ) и контроль ее уровня через расширительный бачок. Правильный долив обеспечивает эффективную работу системы и предотвращает перегрев.

Убедитесь, что двигатель полностью остыл. Это исключит риск ожогов паром или горячей жидкостью при открытии крышки бачка и предотвратит резкий перепад давления в системе. Осмотрите бачок на предмет целостности и чистоты шкалы уровня.

Порядок долива охлаждающей жидкости

Аккуратно открутите крышку расширительного бачка. Если система была под давлением (двигатель еще теплый), делайте это медленно, давая остаточному давлению стравиться. Никогда не открывайте крышку на горячем двигателе!

Долейте охлаждающую жидкость до необходимого уровня. Используйте только рекомендованную производителем жидкость (тосол или антифриз нужной спецификации), предварительно разведенную дистиллированной водой согласно инструкции на концентрате, если это требуется. Не смешивайте разные типы и цвета ОЖ без проверки совместимости!

Контролируйте уровень по меткам на стенке бачка:

MIN (LOW) - минимально допустимый уровень (долив обязателен).
MAX (FULL) - максимальный уровень при холодном двигателе.

Оптимальный уровень - между отметками MIN и MAX, ближе к MAX на холодную. Никогда не заливайте жидкость выше отметки MAX! Это приведет к ее выбросу через клапан крышки при нагреве.

Плотно закрутите крышку расширительного бачка до упора. Убедитесь в надежности фиксации.

После долива и запуска двигателя

Запустите двигатель и дайте ему поработать на холостых оборотах 5-10 минут.
Включите печку на максимальный обдув и температуру для циркуляции ОЖ по всему контуру.
Внимательно осмотрите места соединений патрубков, новый радиатор, водяной насос на предмет подтеков.
Дайте двигателю полностью остыть (не менее 2-4 часов).
Обязательно повторно проверьте уровень ОЖ в расширительном бачке. При необходимости долейте до нормы. Падение уровня после первого запуска часто связано с выходом воздуха из системы ("прокачкой").

Помните, что при замене радиатора в системе охлаждения неизбежно образуются воздушные пробки. Процедура запуска, прогрева с печкой и последующей проверки уровня после остывания помогает их удалить. Если уровень после остывания снова значительно упал, повторите долив и контрольный цикл прогрева/остывания. При стойком падении уровня ищите утечку.

Проверка герметичности соединений

После установки радиатора и подключения всех патрубков заполните систему охлаждающей жидкостью до рекомендованного уровня. Не закручивайте пробку расширительного бачка на этом этапе.

Запустите двигатель Газели и прогрейте до рабочей температуры (90°C). Дайте поработать 5-7 минут на холостых оборотах для создания давления в системе.

Пошаговая проверка

Визуально осмотрите места соединений:
- Верхний и нижний патрубки радиатора
- Стык с термостатом и помпой
- Штуцеры подводящих/отводящих трубок
Проверьте затяжку хомутов отверткой (без чрезмерного усилия)
Промакивайте стыки сухой ветошью – отсутствие влаги подтвердит герметичность
Осмотрите корпус нового радиатора на наличие микротрещин

При обнаружении течи немедленно заглушите двигатель. Подтяните хомуты проблемных соединений крестовой отверткой. Если течь сохраняется:

Причина	Решение
Дефект патрубка	Замените резиновый шланг
Перекос прокладки	Переустановите соединение с новой прокладкой
Трещина в штуцере	Обработайте холодной сваркой

После устранения неполадок повторите проверку. Убедившись в герметичности, заглушите мотор, дождитесь остывания и долейте ОЖ до метки "MAX" на расширительном бачке.

Подключение аккумуляторной батареи

После завершения установки радиатора приступайте к подключению аккумуляторной батареи. Убедитесь, что клеммы и контакты очищены от окислов и грязи металлической щеткой. Проверьте целостность проводов – отсутствие трещин и оголенных участков изоляции.

Соблюдайте последовательность подключения для предотвращения короткого замыкания. Первым всегда подсоединяется положительный провод (+) – затяните клемму ключом на 10-12 мм до плотной фиксации. Следите, чтобы крепеж не прокручивался при усилии.

Порядок действий

Наденьте положительную клемму (красный провод) на соответствующий вывод АКБ
Затяните гайку крепления с усилием 8-10 Н·м
Повторите операцию для отрицательной клеммы (черный провод)

Параметр	Значение
Диаметр гаек клемм	10 мм
Рекомендуемый момент затяжки	8-10 Н·м

После подключения проверьте надежность фиксации клемм – попытка сдвига рукой не должна вызывать люфт. Убедитесь, что провода не касаются подвижных элементов двигателя и острых кромок кузова.

Запуск двигателя для прокачки системы

После заполнения системы охлаждения антифризом прогрейте двигатель до рабочей температуры. Наблюдайте за стрелкой термометра на приборной панели – она должна стабилизироваться в среднем положении. Это обеспечит циркуляцию жидкости по малому и большому кругам.

Включите печку на максимальный режим обдува и проверьте температуру воздуха из дефлекторов. Горячий воздух подтвердит отсутствие воздушных пробок в патрубках отопителя. При недостаточном нагреве потребуется дополнительная прокачка.

Контроль состояния системы

Во время работы двигателя обязательно проверьте:

Отсутствие подтёков в местах соединений патрубков
Равномерность прогрева верхнего и нижнего патрубков радиатора
Работу вентилятора охлаждения при достижении 90-95°С

При обнаружении воздушной пробки выполните дополнительную прокачку:

Заглушите двигатель и дайте ему остыть 15-20 минут
Аккуратно откройте расширительный бачок
Запустите мотор и несколько раз резко нажмите на педаль газа
Долейте антифриз до метки «MAX» при необходимости

Параметр	Нормальное значение	Признак проблемы
Температура патрубков	Верхний горячий / Нижний тёплый	Оба холодные или перегрев
Уровень антифриза	Между MIN/MAX на холодном двигателе	Резкое падение уровня

Повторяйте процедуру до стабильной работы системы. После завершения проверьте герметичность всех соединений ещё раз – возможна небольшая утяжка хомутов при прогреве.

Прогрев двигателя до рабочей температуры

После запуска двигателя дайте ему поработать на холостых оборотах 5–7 минут. Контролируйте температуру по штатному указателю на приборной панели – стрелка должна стабильно находиться в средней зоне шкалы (примерно 80–90°C). Избегайте резкого увеличения оборотов до полного прогрева.

Обратите внимание на отсутствие течей антифриза из-под патрубков и мест соединений нового радиатора. Параллельно проверьте равномерность прогрева печки в салоне – это косвенно подтверждает корректную циркуляцию ОЖ через весь контур системы охлаждения.

Ключевые этапы контроля

Визуальный осмотр: Убедитесь в отсутствии подтеков антифриза под автомобилем и на стыках патрубков.
Работа вентилятора: При достижении рабочей температуры вентилятор должен автоматически включиться (характерный шум из-под капота).
Давление в системе: Аккуратно сожмите верхний патрубок радиатора рукой – он должен быть упругим, но не перекачанным до "каменного" состояния.

Важно: Если стрелка температуры резко поднимается в красную зону или печка дует холодным воздухом – немедленно заглушите мотор! Это указывает на воздушные пробки или неисправность термостата.

Симптом	Возможная причина	Действие
Долгий прогрев	Заклинивший термостат (открыт на малый круг)	Проверить/заменить термостат
Перегрев	Воздушная пробка, неработающий вентилятор	Продуть систему, проверить предохранители вентилятора

Контроль работы вентилятора охлаждения

После установки нового радиатора запустите двигатель Газели и прогрейте его до рабочей температуры (около 90°C). Наблюдайте за показаниями штатного термометра на приборной панели – стрелка не должна заходить в красную зону. При достижении критического температурного порога (обычно 92-98°C) вентилятор должен автоматически включиться.

Прислушайтесь к характерному шуму крыльчатки из моторного отсека и визуально убедитесь в её вращении через решётку радиатора. Если вентилятор не сработал, немедленно заглушите двигатель во избежание перегрева. Проверьте предохранители (обычно F10, F11 в монтажном блоке) и реле вентилятора (часто расположено рядом с аккумулятором).

Диагностика неисправностей

Для проверки цепи используйте мультиметр:

Отсоедините разъём датчика включения вентилятора (на радиаторе или термостате)
Замкните контакты разъёма металлической перемычкой – вентилятор должен запуститься
Если вращение отсутствует, проверьте напряжение на проводе питания вентилятора при включённом зажигании

Симптом	Возможная причина	Проверка
Вентилятор не включается	Обрыв проводов, неисправное реле, дефект датчика	Прозвонка цепи, замена датчика
Работает постоянно	Залипание реле, замыкание в проводке	Диагностика реле, замер сопротивления

Важно! Никогда не снимайте крышку расширительного бачка на прогретом двигателе – возможен выброс кипятка под давлением. При замене датчика сливайте не менее 30% антифриза через кран радиатора, чтобы избежать утечек.

Удаление воздушных пробок из системы охлаждения

Воздушные пробки нарушают циркуляцию антифриза, что приводит к локальному перегреву двигателя и неэффективной работе печки. Особенно критично их появление после замены радиатора или патрубков, когда система частично заполнена воздухом.

Основной принцип удаления воздуха – обеспечить выход пузырей через высшие точки системы при работающем двигателе. На Газели воздух скапливается в районе термостата, верхних патрубков радиатора и отопителя салона.

Последовательность действий для стравливания воздуха

Важные условия: двигатель должен быть холодным, машина – стоять горизонтально. Подготовьте ключ на 13 для пробки расширительного бачка и ёмкость с антифризом.

Снимите пластиковую крышку с расширительного бачка, открутите металлическую пробку под ней (против часовой стрелки)
Запустите двигатель и дайте ему прогреться до 80-90°C (срабатывание термостата)
Увеличьте обороты до 2500-3000 об/мин и удерживайте 1-2 минуты
Сильно сожмите рукой верхний патрубок радиатора 4-5 раз (наденьте перчатки!)
Повторите сжатие нижнего патрубка печки в салоне (за бардачком)
Доливайте антифриз в бачок по мере спадания уровня, пока не перестанут выходить пузыри
Заглушите двигатель, закрутите пробку и крышку бачка

Контрольный признак успеха: через 10-15 минут после запуска печка должна подавать равномерный горячий воздух. Если этого не происходит – повторите процедуру, уделив внимание прокачке патрубков печки.

Проблемный узел	Признак воздушной пробки	Способ устранения
Термостат	Скачки температуры двигателя	Прогрев на высоких оборотах
Радиатор	Холодный верх патрубков	Сжатие патрубков
Печка салона	Холодный воздух из дефлекторов	Продавливание патрубков за бардачком

Внимание: Не открывайте пробку бачка на горячем двигателе! Давление в системе выбрасывает кипящий антифриз, что вызывает ожоги. Всегда дожидайтесь остывания до 50°C перед повторной проверкой.

Долив жидкости при необходимости

После установки радиатора заполните систему охлаждения через расширительный бачок до отметки «MAX». Используйте только рекомендованную производителем охлаждающую жидкость, предварительно смешанную с дистиллированной водой в пропорции, указанной в руководстве. Избегайте смешивания разных типов антифризов во избежание химических реакций.

Запустите двигатель на 5-7 минут без нагрузки (на холостом ходу), затем прогрейте до рабочей температуры (80-90°C). Гарантируйте открытие термостата и включение вентилятора для циркуляции жидкости через новый радиатор. Контролируйте отсутствие протечек в местах соединений патрубков и крепления радиатора.

Порядок удаления воздушных пробок

При работающем двигателе ослабьте хомут верхнего патрубка радиатора до появления жидкости.
Сожмите нижний и верхний патрубки радиатора рукой для вытеснения воздуха (используйте защитные перчатки).
Долейте жидкость в бачок при падении уровня ниже «MIN» после остывания двигателя (20-30 минут).

Повторяйте процедуру 2-3 раза до стабилизации уровня между метками «MIN» и «MAX» на холодном двигателе. Проверьте герметичность системы под давлением: при сжатии верхнего патрубка на прогретом моторе не должно возникать пузырей в расширительном бачке.

Тестовые поездки с контролем температуры

После запуска двигателя дайте ему поработать на холостом ходу 5–7 минут, наблюдая за стрелкой указателя температуры на приборной панели. Убедитесь, что вентилятор охлаждения автоматически включается при достижении рабочей температуры (обычно 90–95°C), а после снижения температуры – отключается. Проверьте все соединения патрубков на отсутствие подтеканий антифриза.

Начните тестовую поездку в щадящем режиме: первые 3–5 км двигайтесь без резких ускорений, поддерживая обороты в диапазоне 1500–2500 об/мин. Остановитесь и повторно осмотрите радиатор, места креплений и патрубки – особенно внимательно проверьте зоны вокруг хомутов и сливной пробки.

Проверка в рабочих режимах

Последовательно увеличивайте нагрузку на двигатель:

Пройдите 10–15 км в городском цикле с частыми остановками
Совершите выезд на трассу, разгонитесь до 80–90 км/ч на 4–5 передаче
Преодолейте протяженный подъем на пониженной передаче (2500–3500 об/мин)

Критерии корректной работы:

Режим движения	Нормальная температура	Тревожные признаки
Холостой ход	88–95°C	Быстрый перегрев (>100°C)
Городской цикл	90–97°C	Постоянная работа вентилятора
Трасса (90 км/ч)	85–92°C	Падение температуры ниже 80°C

Обязательно проверьте печку в салоне – при исправной системе охлаждения воздух из дефлекторов должен быть горячим даже на минимальных оборотах вентилятора. После завершения поездки дайте двигателю остыть и повторно долейте антифриз при необходимости, так как после замены радиатора возможна усадка патрубков и образование воздушных пробок.

Проверка подтёков после остывания мотора

После полного остывания двигателя (ожидайте не менее 1-2 часов) тщательно осмотрите места соединений нового радиатора. Используйте фонарик для лучшей видимости труднодоступных участков вокруг патрубков, сливной пробки и точек крепления к кузову. Особое внимание уделите стыку с резиновыми уплотнителями и зоне врезки боковых пластиковых бачков в металлические секции.

Проложите под двигателем чистую белую тряпку или картон на 10-15 минут. Сняв её, проверьте наличие мокрых пятен антифриза – их цвет (обычно зелёный, красный или синий) и специфический сладковатый запах помогут отличить утечку охлаждающей жидкости от конденсата или других технических жидкостей. Даже незначительные капли требуют внимания.

Ключевые зоны и действия при обнаружении течи

Хомуты патрубков: Подтяните крестовой отвёрткой или ключом на 1/4 оборота при мокрых соединениях. Избегайте перетяжки – может повредиться резина.
Пробка сливного отверстия: Замените уплотнительное кольцо или нанесите тонкий слой герметика на резьбу, если заметны капли у основания пробки.
Прокладки монтажных кронштейнов: Подложите дополнительные резиновые подушки при вибрационном трении радиатора о кузов.

Важно! Не путайте конденсат с системы кондиционера (капает с дренажной трубки под днищем) с течью антифриза. Охлаждающая жидкость оставляет маслянистые радужные разводы на лужах.

Признак проблемы	Возможная причина	Срочность ремонта
Мокрые потёки на стыках патрубков	Слабый зажим хомутов	Немедленная подтяжка
Капли по краю пластикового бачка	Микротрещина или заводской брак	Замена радиатора
Постоянная лужа под центром радиатора	Повреждение сердцевины или корпуса	Срочная диагностика

Подтяжка ослабленных креплений

После установки радиатора и пробега первых 500-1000 км обязательно проверьте все крепления – вибрации при эксплуатации неизбежно ослабляют соединения. Игнорирование этого этапа может привести к смещению детали, трению о кузовные элементы, повреждению патрубков или течи антифриза.

Контрольную подтяжку выполняйте на остывшем двигателе в строгой последовательности. Используйте динамометрический ключ с указанным производителем моментом затяжки, чтобы избежать срыва резьбы или деформации посадочных мест.

Основные кронштейны радиатора:
- Верхние крепления: проверьте гайки на регулировочных планках возле крышки капота
- Нижние опоры: подтяните болты крепления к поперечине рамы (доступ со стороны бампера)
Сопутствующие элементы:
- Кожух вентилятора: затяните 4 болта по периметру (перекос вызывает биение лопастей)
- Защита радиатора (при наличии): проверьте фиксацию к кузову или раме
Гидравлические соединения:
- Хомуты патрубков: дожмите крестовой отверткой после прогрева двигателя
- Пластиковые фиксаторы трубок АКПП (если подключены): легким движением до щелчка

Важно: Пластиковые клипсы и втулки подтягивайте только руками – применение инструмента гарантированно сломает крепеж. При обнаружении трещин на кронштейнах или резиновых демпферах немедленно замените детали.

Особенности замены на Газель Бизнес

Замена радиатора на Газели Бизнес усложнена конструкцией передней части кузова. Для доступа к радиатору требуется демонтаж пластикового бампера и декоративной решетки, что отсутствует в классических моделях Газель. Неправильное снятие этих элементов может привести к повреждению клипс и защелок.

Дополнительная сложность возникает из-за системы кондиционирования. Трубки кондиционера жестко зафиксированы на радиаторе и мешают свободному извлечению узла. Необходимо аккуратно отсоединить магистрали, избегая перегибов, и заранее подготовить заглушки для предотвращения утечки фреона.

Ключевые отличия от классической Газели

Демонтаж бампера: Требует снятия саморезов снизу, в колесных арках и под капотом. Защелки по краям открываются нажатием вверх.
Интеграция с кондиционером: Обязательна герметизация трубок после отсоединения. Рекомендуется сразу заменить уплотнительные кольца.
Крепление вентилятора: Снимается единым блоком с радиатором. Клеммы питания расположены за левой фарой.
Зазоры при установке: Новый радиатор монтируется под углом с последующим опусканием на посадочные подушки. Требует ювелирного совмещения патрубков.

Важно: Перед началом работ слейте охлаждающую жидкость через кран на блоке цилиндров (не через радиаторную пробку!). После сборки проверьте герметичность соединений при минимальных оборотах двигателя до добавления антифриза – залейте в систему чистую воду для теста.

Утилизация старого радиатора и отработанной жидкости

Слив охлаждающую жидкость из системы, соберите её в герметичную ёмкость – обычное ведро или канистра не подойдут из-за токсичности антифриза. Минимальный контакт с кожей обязателен: используйте резиновые перчатки и защитные очки. Даже небольшое количество пролитой жидкости немедленно засыпьте опилками или песком, затем упакуйте загрязнённый материал в плотный пакет.

Отработанный антифриз категорически запрещено выливать в почву, канализацию или водоёмы. Его необходимо передать в специализированный пункт приёма токсичных отходов – такие услуги часто предоставляют СТО, автосервисы или экостанции. Предварительно уточните в своём городе адреса организаций, принимающих технические жидкости на утилизацию.

Порядок утилизации компонентов

Для отработанной охлаждающей жидкости:

Перелейте жидкость из сливной тары в оригинальные канистры или специальные контейнеры с маркировкой "Токсично"
Плотно закройте тару крышкой во избежание испарений и протечек
Передайте в пункт приёма – утилизация обычно платная, но обязательна по экологическому законодательству

Для демонтированного радиатора:

Промойте корпус от остатков антифриза водой под давлением
Слейте промывочную воду в ёмкость для токсичных отходов
Сдайте радиатор как металлолом – большинство приёмных пунктов принимают алюминиевые изделия
Повреждённые медные радиаторы сдавайте отдельно как цветмет – это повысит стоимость сдачи

Компонент	Способ утилизации	Важно!
Отработанный антифриз	Специализированные экоцентры	Не смешивать с маслом или тосолом другого типа
Промывочная вода	Вместе с антифризом	Требует такой же утилизации, как ОЖ
Старый радиатор	Пункты приёма металлолома	Предварительная очистка обязательна

Штрафы за несанкционированный выброс токсичных автомобильных жидкостей достигают 50 000 рублей для физических лиц согласно КоАП РФ, Статья 8.2. Ответственная утизация не только экологична, но и экономически оправдана – сдача металла частично компенсирует затраты на замену радиатора.

Параметр	Норма	Периодичность проверки
Температура двигателя	85-95°C	Постоянно во время движения
Уровень антифриза	Между MIN/MAX	Перед каждым запуском
Давление в системе	0.7-1.1 бар	После полного остывания

Типичные ошибки при самостоятельной установке радиатора

Многие автовладельцы недооценивают важность точного соблюдения технологии замены радиатора на Газели, что приводит к повторным поломкам и дополнительным затратам. Пренебрежение мелочами или спешка на любом этапе работ могут спровоцировать серьезные проблемы с системой охлаждения двигателя.

Ошибки часто возникают из-за недостаточной подготовки, использования неподходящих инструментов или невнимательности к техническим нюансам конструкции автомобиля. Даже незначительное отклонение от правил монтажа способно вызвать перегрев мотора, утечки антифриза или сокращение срока службы нового радиатора.

Распространенные промахи и их последствия

Несоответствие модели радиатора – Установка детали от другой модификации Газели или аналога низкого качества. Приводит к неплотному прилеганию, вибрациям, быстрому износу трубок.
Нарушение чистоты посадочной зоны – Остатки старой прокладки, грязь или коррозия на контактных поверхностях. Вызывает перекос корпуса и течи в местах соединения с патрубками.
Некорректная затяжка крепежей – Перетяжка болтов деформирует пластиковые бачки, слабая затяжка провоцирует вибрацию. Оба варианта повреждают соты и нарушают герметичность.
Ошибки при подключении патрубков
- Перепутывание верхней и нижней магистралей (нарушает циркуляцию антифриза)
- Недостаточный натяг хомутов или их смещение от штатных позиций
- Использование изношенных патрубков, лопнувших при монтаже
Игнорирование проверки герметичности – Запуск двигателя без предварительного теста на сухую (сжатым воздухом) и контроля на работающем моторе. Результат – обнаружение течи только в дорожных условиях.
Воздушные пробки в системе – Неправильное заполнение охлаждающей жидкости (без прокачки). Вызывает локальный перегрев двигателя и кипение антифриза.

Ошибка	Риск	Профилактика
Повреждение сот при установке	Утечка антифриза, снижение эффективности охлаждения	Использовать защитную пленку на ребрах, избегать контакта с острыми кромками кузова
Экономия на расходниках	Преждевременный выход из строя	Замена прокладок, хомутов и антифриза в комплексе с радиатором

Список источников

Для подготовки подробного руководства по самостоятельной замене радиатора охлаждения на автомобилях ГАЗель использовались проверенные технические материалы и экспертные рекомендации. Основное внимание уделялось безопасности, специфике модели и актуальным методикам ремонта.

Ниже представлены ключевые источники информации, на основе которых составлена инструкция. Они включают официальную документацию, специализированные справочники и практические руководства от опытных автомехаников.

Официальное руководство по ремонту ГАЗель Бизнес (издательство ГАЗ) - Разделы по системе охлаждения и демонтажу навесного оборудования
Практическое пособие "Двигатели УМЗ-4216, ЗМЗ-40524 на ГАЗель" - Главы о конструкции радиатора и особенностях его замены
Технический бюллетень "Типовые неисправности системы охлаждения ГАЗель Next" (сервисный центр ГАЗ)
Видеоинструкции от сертифицированных мастеров по замене радиатора на моделях 2003-2023 гг (верифицированные каналы на YouTube)
Форумы владельцев коммерческого транспорта (gazelist.ru, drive2.ru/ГАЗель) - Реальные кейсы замены с фотоматериалами
Справочник по подбору автокомпонентов (Autodoc) - Сравнение оригинальных и аналоговых радиаторов
Методичка "Работа с системой охлаждения" (профессиональные курсы автомехаников)
