Установка стеклоподъемников Forward - пошаговое руководство и распознавание контрафакта
Статья обновлена: 18.08.2025
Надёжные стеклоподъёмники Forward обеспечивают комфорт и безопасность управления автомобильными стёклами.
Выбор оригинальных компонентов критически важен для долговечности работы механизма и предотвращения поломок.
Данное руководство содержит пошаговую инструкцию монтажа и ключевые признаки для идентификации контрафактной продукции.
Демонтаж дверной карты: пошаговый разбор
Перед началом работ подготовьте пластиковую монтажную лопатку, крестовую отвертку и контейнер для мелких деталей. Убедитесь, что стекло полностью поднято, а двери закрыты. Работайте на ровной поверхности при хорошем освещении.
Снимите все элементы, мешающие доступу к креплениям карты: декоративные заглушки, подлокотники, ручки управления зеркалами и динамики. Используйте лопатку для аккуратного поддевания пластиковых элементов без царапин.
Последовательность демонтажа
- Открутите видимые винты:
- В зоне дверной ручки (под резиновыми заглушками)
- Внутри карманов дверной обивки
- Под кнопкой стеклоподъемника (аккуратно подденьте блок отверткой)
- Отсоедините электрические разъемы:
- Кнопки стеклоподъемника
- Проводку динамиков (если есть)
- Подсветку ручек (нажмите фиксатор перед разъединением)
- Освободите клипсы по периметру:
- Начинайте с нижнего края, двигаясь к верхним углам
- Вставляйте лопатку под углом 45° между картой и металлом двери
- Применяйте равномерное усилие без рывков
- Снимите карту с направляющих:
- Приподнимите вверх на 2-3 см для выхода из пазов
- Отведите карту от двери, контролируя оставшиеся провода
- Уложите на чистую мягкую поверхность лицевой стороной вниз
| Типичные ошибки | Последствия | Профилактика |
|---|---|---|
| Резкий срыв клипс | Сломанные крепления, трещины на карте | Прогревайте пластик феном при минусовой температуре |
| Неотключенные разъемы | Повреждение проводки, коннекторов | Помечайте разъемы стикерами перед отсоединением |
| Потеря крепежа | Дребезжание при сборке | Используйте магнитный коврик для винтов |
Осмотрите демонтированную карту: проверьте целостность крепежных ушей и гидроизоляционной мембраны. Сломанные клипсы немедленно замените – использование поврежденного крепежа вызовет вибрации. Протрите внутреннюю поверхность от пыли сухой тканью.
При обнаружении несоответствий в крепежных точках или качестве пластика – это может указывать на неоригинальную дверную карту, что критично при установке стеклоподъемников. Сравните геометрию креплений с эталонными фото из инструкции.
Снятие старого стеклоподъемника: ключевые этапы
Перед началом демонтажа обесточьте автомобиль, отключив клемму АКБ. Подготовьте необходимые инструменты: набор отверток (крестовых и плоских), торцевые головки, съемник стопорных клипс и защитные перчатки. Убедитесь, что стекло находится в полностью поднятом положении для фиксации.
Снимите дверную карту, аккуратно отщелкнув пластиковые крепления по периметру и отсоединив ручки/подсветку. Удалите гидроизоляционную пленку, сохраняя её целостность для повторной установки – повреждение потребует замены герметика.
Последовательность демонтажа
- Отсоединение электропроводки: Найдите разъемы стеклоподъемника и регулятора (обычно закреплены клипсами). Нажмите на фиксатор и аккуратно рассоедините контакты.
- Фиксация стекла: Закрепите стекло в верхнем положении малярным скотчем к дверному проему или используйте специальные присоски-фиксаторы. Важно исключить его падение в полость двери.
- Демонтаж крепежных болтов: Выкрутите болты/саморезы, удерживающие механизм подъемника к внутренней панели двери. Обычно требуется торцевая головка на 10-12 мм. Сохраните крепежи.
- Извлечение механизма: Проверьте отсутствие скрытых креплений, после чего аккуратно выведите подъемник через технологическое отверстие, маневрируя между усилителями. Избегайте деформации направляющих.
Осмотрите посадочные места на предмет коррозии и загрязнений. Рекомендуется сразу очистить направляющие для стекла и смазать их силиконовым составом перед установкой нового узла.
Проверка состояния направляющих перед заменой
Тщательно очистите направляющие рейки от старой смазки, грязи и металлической стружки с помощью ветоши и специальных очистителей. Особое внимание уделите зубчатой части рейки и посадочным пазам для роликов стеклоподъемника – эти зоны критичны для плавного хода стекла.
Визуально осмотрите направляющие по всей длине на предмет механических повреждений: глубоких царапин, вмятин, трещин или коррозии. Проверьте целостность зубьев рейки – сколы или деформация даже на небольшом участке приведут к заклиниванию механизма.
Ключевые критерии оценки
- Люфт роликов: вручную переместите каретку по направляющей – заедания или ощутимые провалы движения указывают на износ.
- Геометрия рельсов: приложите металлическую линейку к рабочей поверхности. Зазоры более 0,5 мм свидетельствуют о деформации.
- Состояние смазочных каналов: убедитесь, что отверстия для подачи смазки не забиты отложениями.
Важно: Даже при отсутствии видимых дефектов замените направляющие, если они эксплуатировались более 3 лет или проявлялись симптомы неисправности (скрежет, перекос стекла). Изношенные рельсы сократят срок службы новых стеклоподъемников.
Как распознать подделку по логотипу и упаковке
Логотип на оригинальных стеклоподъемниках Forward всегда выполнен с высокой точностью: символы имеют четкие контуры без размытости, одинаковый размер и строго выдержанное расстояние между буквами. Используется фирменный шрифт и цветовая гамма бренда (синий и белый), которые не должны отличаться даже в мелких деталях.
Упаковка подлинной продукции изготавливается из плотного картона с матовой или глянцевой ламинацией. На ней присутствуют все обязательные элементы: QR-код для проверки подлинности, голографическая наклейка, штрихкод EAN-13, а также полные юридические реквизиты производителя ООО «Форвард».
Ключевые признаки для идентификации
| Элемент | Оригинал | Подделка |
|---|---|---|
| Голограмма | Меняет цвет при наклоне, содержит 3D-эффект и микротекст FORWARD | Статичное изображение, отсутствие объемного эффекта или нечитаемый текст |
| Штрихкод | Четко пропечатан, сканируется мобильными приложениями с выводом данных производителя | Размытые линии, ошибки при сканировании или отсутствие в базе |
| Типографика | Название модели и технические данные нанесены без ошибок, ровным шрифтом | Опечатки в словах (напр., Fоrwаrd вместо Forward), кривые строки |
Дополнительные маркеры подделки:
- Следы клея на упаковке или неровно нанесенная термопленка
- Отсутствие защитного слоя, который у оригинала предотвращает истирание надписей
- Несоответствие дизайна упаковки актуальной версии с официального сайта
Анализ качества пластика и металла в оригинале
Пластиковые компоненты оригинальных стеклоподъемников Forward отличаются высоким качеством сырья. Пластик плотный, однородного цвета (часто глубокий черный или темно-серый), без видимых вкраплений или мутных участков. Поверхность гладкая, литье точное: отсутствуют заусенцы, облой, подтеки или недоливы. Формы четкие, ребра жесткости выражены, литники (точки впрыска) аккуратные.
При легком нажатии ногтем качественный пластик не продавливается и не оставляет белесого следа, не кажется хрупким или "дубовым". Маркировка на пластике (артикул, логотип) четкая, ровная, не стирается от легкого трения. Соединения пластиковых деталей с металлическими или друг с другом плотные, без люфтов и скрипов.
Оценка металлических элементов
Металлические части (кронштейны, направляющие, шестерни, рычаги) в оригинале изготовлены из прочной стали достаточной толщины. Обращайте внимание на следующие аспекты:
- Обработка кромок: Кромки металла ровные, гладкие, без заусенцев, острых краев или следов грубой резки.
- Толщина и штамповка: Металл ощущается массивным, не гнется легко пальцами. Штампованные элементы имеют четкую геометрию, без перекосов.
- Качество сварных швов: Если есть сварка, швы ровные, сплошные, без пропусков, наплывов или раковин. Цвет шва обычно однородный.
- Покрытие: Металлические детали имеют защитное покрытие (часто цинкование или фосфатирование). Оно равномерное, без потеков, сколов или ржавчины на новых деталях. Цвет покрытия обычно матово-серый или серебристо-серый.
- Шестерни: Зубья шестерен точные, без заусенцев, смазаны консистентной смазкой (в оригинале). Металл шестерни твердый.
| Характеристика | Оригинал Forward | Подделка (Типичные признаки) |
|---|---|---|
| Пластик: Качество | Плотный, однородный, гладкий, без дефектов литья | Мягкий/хрупкий, неоднородный, шероховатый, заусенцы, облой |
| Пластик: Реакция на нажатие | Не продавливается, не белеет | Продавливается, оставляет белый след, трещит |
| Металл: Кромки и толщина | Гладкие кромки, ощутимая толщина, жесткость | Острые заусенцы, тонкий металл, легко гнется |
| Металл: Покрытие | Равномерное, матово-серое/серебристое, без дефектов | Неравномерное, с потеками, сколами, ржавчина, отсутствует |
| Сварка (если есть) | Ровный, сплошной шов | Прерывистый, с наплывами, неаккуратный |
Важно: При легком постукивании по металлической детали оригинал издает звонкий, чистый звук, а подделка из тонкого металла - более глухой. Вес оригинального механизма обычно ощутимо больше контрафактного из-за использования полноценного металла. Все соединения и точки крепления должны быть точными, без перекосов. Маркировка на металле (если есть) - четкая, не стираемая.
Сверка артикулов и штрих-кодов на коробке
Проверьте соответствие артикула и штрих-кода на упаковке с данными на официальном сайте Forward Auto или в каталогах дилеров. Оригинальные стеклоподъемники имеют уникальную маркировку, присвоенную производителем.
Отсканируйте QR-код или штрих-код с помощью мобильного приложения. Система должна распознать продукт и отобразить детальную информацию: название модели, дату производства, совместимость с автомобилем. Отсутствие данных в базе или ошибка распознавания – явный признак подделки.
Ключевые шаги при проверке
- Сравните артикул на коробке, стикере изделия и в сопроводительных документах – они обязаны совпадать
- Проверьте штрих-код на целостность – переклеенные или поврежденные этикетки указывают на подмену товара
- Убедитесь в читаемости кода – размытые символы, нечеткая печать или орфографические ошибки в тексте рядом с кодом сигнализируют о контрафакте
Установка нового стеклоподъемника: фиксация механизма
Перед фиксацией механизма убедитесь, что отверстия на кузове двери и корпусе стеклоподъемника совпадают, а направляющие рейки или тросы правильно заведены в ролики. Приложите механизм к двери, совместив крепежные точки, но не затягивайте болты сразу – сначала выполните предварительную "примерку" для проверки хода стекла.
Вставьте стекло в крепежные кронштейны механизма, зафиксировав его штатными болтами или клипсами согласно инструкции производителя. Проведите тестовый подъем/опускание стекла ручкой регулятора (или кнопкой при подключенном питании), наблюдая за плавностью хода и отсутствием перекосов. При необходимости скорректируйте положение механизма.
Ключевые этапы фиксации
После проверки хода выполните окончательное закрепление:
- Затяжка крепежа: Поочередно затяните все болты крест-накрест с рекомендованным моментом (обычно 8-12 Н·м). Избегайте перекоса корпуса.
- Проверка зазоров: Убедитесь, что между механизмом и дверной панелью сохраняется равномерный зазор 2-3 мм по всему периметру для компенсации вибраций.
- Фиксация электропроводки (для электростеклоподъемников): Закрепите разъемы и провода пластиковыми хомутами в штатных точках, исключая их контакт с движущимися частями.
Важно! После фиксации повторно проверьте работу стекла на всех режимах скорости. При появлении посторонних шумов или заеданий немедленно остановите проверку – вероятны ошибки позиционирования или дефекты механизма.

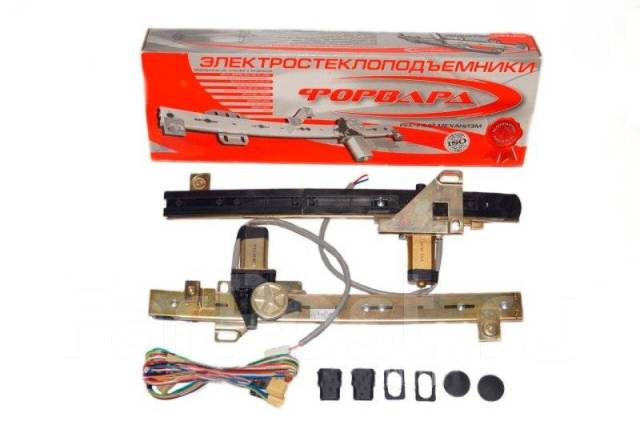

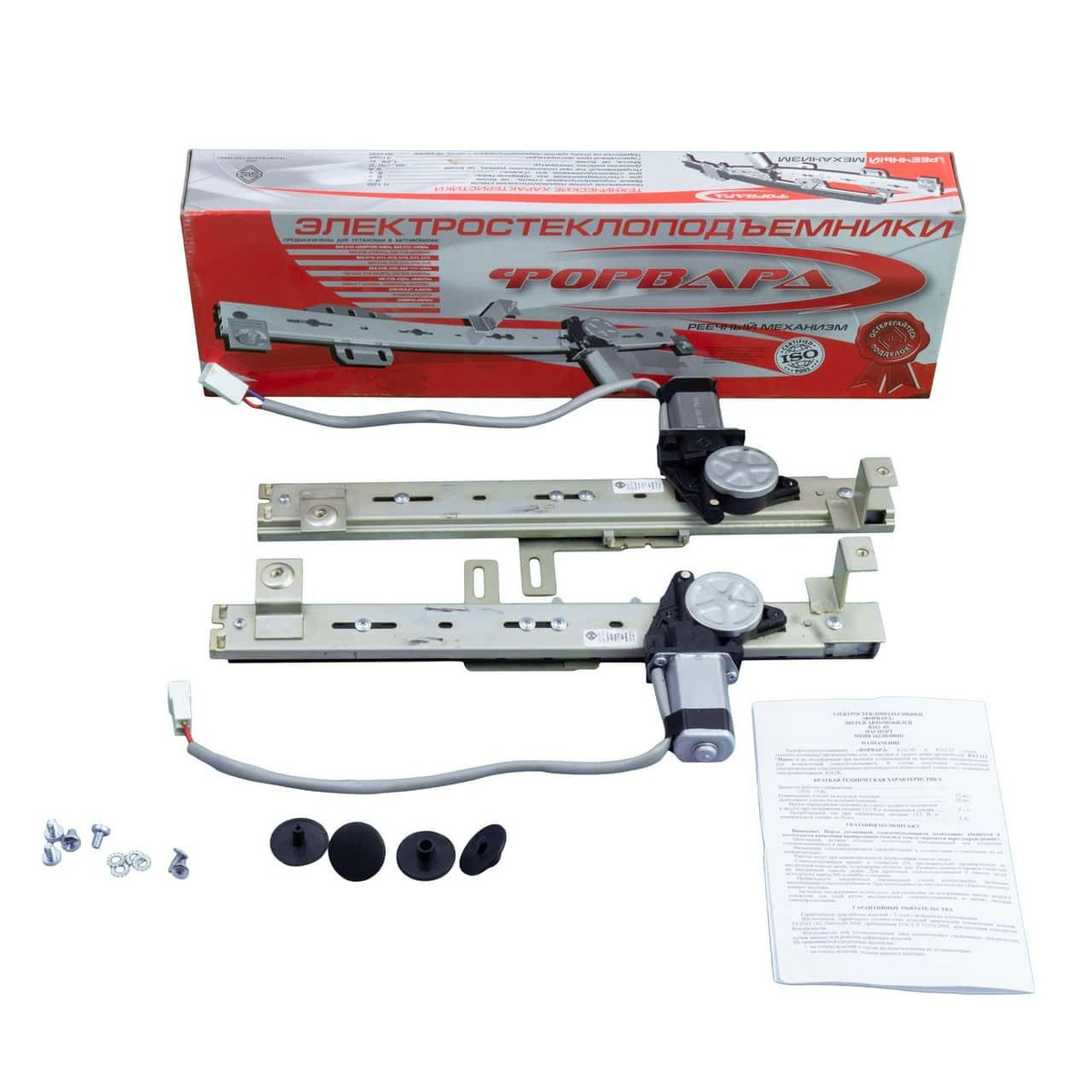

Подключение электропроводки к разъёмам
Перед подключением отключите минусовую клемму АКБ. Оригинальные стеклоподъёмники Forward используют 4-контактные разъёмы с фиксатором. Провода имеют стандартную цветовую маркировку: красный – постоянный "+12В" от предохранителя, чёрный – масса ("-"), зелёный и синий – управление двигателем (подъём/опускание). Убедитесь, что сечение проводов не менее 1,5 мм².
Сопоставьте разъёмы блока управления и моторов по ключам (выступам на корпусе). При подключении должен раздаться чёткий щелчок фиксатора. Не прикладывайте силу – несовпадение контактов свидетельствует о неправильной ориентации разъёма или неоригинальной комплектации. Проверьте надёжность посадки, слегка потянув соединение на себя.
Порядок подключения
- Соедините разъём блока управления с жгутом электропроводки автомобиля.
- Подсоедините моторы передних дверей к соответствующим выходам блока управления (левый/правый).
- Проложите провода в гофро-трубках, избегая перегибов и контакта с подвижными элементами двери.
| Цвет провода | Назначение |
|---|---|
| Красный | Постоянный "+12В" |
| Чёрный | Масса ("земля") |
| Зелёный | Управление мотором (подъём) |
| Синий | Управление мотором (опускание) |
Как выявить подделку по разъёмам: Контакты оригинальных разъёмов изготовлены из латуни с толстым слоем никеля (матово-белый оттенок), фиксатор – гибкий пластик с логотипом "F". У контрафакта контакты магнитятся (сталь), пластик крошится, цвета проводов отличаются от стандарта, а посадка разъёма разболтана.
Регулировка положения стекла после монтажа
После установки стеклоподъемника Forward проверьте движение стекла в полном диапазоне. Если обнаружены перекосы, трение об уплотнители или неполное закрытие/открытие, выполните регулировку. Ослабьте крепежные болты стекла и направляющих, не выкручивая их полностью.
Плавно перемещайте стекло рукой, добиваясь равномерного зазора 3-5 мм по всему периметру уплотнителя. Фиксируйте болты поэтапно: сначала верхние, затем нижние, контролируя отсутствие смещения. Проверьте работу привода на всех режимах после каждой корректировки.
Ключевые этапы регулировки
- Диагностика проблем: выявите места затирания с помощью листа бумаги – он должен равномерно вытягиваться при закрытом стекле
- Корректировка вертикали: смещайте стекло вперед/назад, ослабив болты крепления к подъемному механизму
- Настройка угла наклона: регулируйте нижние направляющие для устранения зазоров в верхней части проема
- Фиксация: затягивайте болты крест-накрест с моментом 8-10 Н·м (проверьте спецификацию модели)
Важно! Оригинальные стеклоподъемники Forward имеют овальные отверстия креплений для точной юстировки. Если регулировочный ход отсутствует или болты проворачиваются – вероятна подделка. Качественная регулировка занимает не более 15 минут при исправных компонентах.
Сборка двери и тест функциональности
После установки стеклоподъемника Форвард и монтажа стекла приступайте к обратной сборке двери. Зафиксируйте внутреннюю обшивку, тщательно совмещая крепежные клипсы с отверстиями в металле кузова, затем защелкните декоративные заглушки и установите ручки. Проверьте отсутствие перекосов обивки и посторонних зазоров, которые могут вызывать вибрации при движении.
Подключите разъемы управления электростеклоподъемником к штатной проводке автомобиля, соблюдая полярность согласно схеме производителя. Восстановите подключение динамиков (если они демонтировались) и других элементов, после чего установите на место подлокотник и карманы двери, затягивая крепежные винты без чрезмерных усилий во избежание срыва резьбы.
Проверка работы и финальный контроль
- Тест подъема/опускания: Запустите двигатель и протестируйте ход стекла кнопкой во всех положениях. Стекло должно двигаться равномерно, без рывков, скрежета или заеданий.
- Контроль уплотнителей: Убедитесь, что при полном закрытии стекло плотно прилегает к верхнему и боковым уплотнителям, не образуя щелей. Проверьте отсутствие перекосов.
- Проверка автоматики: Для моделей с автоподъемом/автоопусканием: активируйте функцию коротким нажатием кнопки до упора – стекло должно автоматически открываться/закрываться полностью.
- Тест "защиты от защемления": При закрытии стекла подставьте ладонь – механизм должен мгновенно остановиться и опуститься на 5-10 см.
Важно: При обнаружении аномалий (неравномерный ход, посторонние шумы, срабатывание защиты без препятствий) немедленно обесточьте систему, снимите обшивку и проверьте:
- Правильность укладки кабеля в гофрозащите (не должно быть перегибов)
- Надежность крепления направляющих стекла и рейки подъемника
- Целостность пластиковых ползунков на нижней кромке стекла
| Симптом | Возможная причина | Действие |
|---|---|---|
| Стекло двигается медленно/рывками | Перекос стекла, загрязнение направляющих, слабый АКБ | Проверить геометрию установки, очистить направляющие силиконовой смазкой |
| Громкий скрежет при работе | Попадание мусора в рейку, износ шестерни | Демонтировать механизм для очистки/осмотра |
| Автореверс срабатывает без причин | Пережатие жгута проводки, сбой калибровки | Перезагрузить систему (отсоединить клемму АКБ на 10 мин) |
После устранения недочетов проведите повторное тестирование. Убедившись в корректной работе, установите на место декоративные накладки и проставьте метки гарантийного обслуживания в документах.
Типичные ошибки при установке и их устранение
Неправильная подготовка дверного проёма перед монтажом – распространённая ошибка. Грязь, остатки старого герметика или коррозия мешают плотному прилеганию механизма, вызывая перекосы и вибрации.
Несоблюдение схемы подключения электропроводки приводит к коротким замыканиям, отказу управления или перегоранию предохранителей. Особенно критично путать полярность питания двигателя и неправильно коммутировать кнопочную панель.
Основные ошибки и методы их исправления
| Ошибка | Последствия | Устранение |
|---|---|---|
| Перекос направляющих реек | Заедание стекла, рывки при движении, перегруз двигателя | Ослабить крепёж, выставить рейки строго параллельно с помощью уровня, зафиксировать |
| Недотяжка крепёжных болтов | Вибрация и дребезжание механизма | Проверить момент затяжки (4-6 Н·м), усилить ключом с динамометром |
| Неправильная установка стекла в каретку | Смещение стекла, зазоры, протечки | Снять обшивку, ослабить крепления каретки, выровнять стекло по меткам |
| Отсутствие герметизации монтажных отверстий | Попадание влаги, коррозия контактов | Обработать технологические отверстия термостойким герметиком |
Электрические проблемы требуют особого внимания:
- При перегорании предохранителя:
- Отключите АКБ
- Найдите причину КЗ (обычно – перетёртая изоляция или замыкание на массу)
- Замените предохранитель на штатный (15А)
- При реверсе работы кнопок:
- Перепроверьте схему подключения к блоку управления
- Поменяйте местами провода на моторчике
Важно: После установки выполните калибровку – удерживайте кнопку «UP» 10 секунд при полностью поднятом стекле для запоминания крайних положений. Игнорирование этого шага приводит к сбою автоматики.
Правила обслуживания для продления срока службы стеклоподъемников Forward
Регулярное техобслуживание стеклоподъемников предотвращает заклинивание механизма, снижает нагрузку на электродвигатель и исключает преждевременный износ деталей. Пренебрежение процедурами ведет к поломке регулятора, обрыву тросиков или выходу из строя шестеренчатого привода.
Соблюдение регламента минимизирует риск деформации стекла, защищает электрические контакты от окисления и сохраняет герметичность дверных уплотнителей. Системный подход увеличивает ресурс узла в 2-3 раза даже при интенсивной эксплуатации.
Ключевые процедуры обслуживания
- Очистка направляющих: Каждые 3 месяца удаляйте грязь и песок из пазов кистью или сжатым воздухом. Используйте спецочиститель (например, LIQUI MOLY Fenster-Reiniger).
- Смазка механизма:
- Наносите тефлоновую смазку-спрей (LIQUI MOLY Teflon-Spray) на ролики и направляющие каждые 6 месяцев.
- Обрабатывайте шестерни консистентной смазкой (типа Molykote EM-50L) раз в год.
- Диагностика электрочасти:
- Проверяйте контакты разъемов на окисление при сезонном ТО.
- Контролируйте плавность хода стекла при каждом использовании.
- Обслуживание уплотнителей: Дважды в год обрабатывайте резиновые элементы силиконовым спреем (LIQUI MOLY Silicon-Spray) для предотвращения примерзания и растрескивания.
| Элемент | Средство обслуживания | Периодичность |
|---|---|---|
| Направляющие рейки | Очиститель для автостекол | Каждые 3 месяца |
| Ролики, ползунки | Тефлоновая смазка-спрей | Каждые 6 месяцев |
| Шестерни привода | Консистентная смазка | Ежегодно |
| Дверные уплотнители | Силиконовый спрей | 2 раза в год |
Список источников
Для подготовки статьи об установке и оригинальности стеклоподъемников Forward использовались проверенные технические ресурсы и экспертные материалы. Ниже приведены ключевые источники информации, обеспечивающие достоверность рекомендаций.
Анализ включал официальную документацию производителя, тематические форумы автомобилистов и отзывы мастеров сервисов. Это позволило систематизировать данные о монтажных нюансах и методах идентификации контрафакта.
Официальные и технические материалы
- Инструкция по установке стеклоподъемников Forward (официальная версия 2023 г.)
- Каталог запчастей Forward с кодами оригинальных комплектующих
- Технический бюллетень FORWARD AUTO PARTS: "Маркировка деталей"
Экспертные и пользовательские источники
- Отчеты независимых автосервисов по диагностике поддельных автокомпонентов
- Обсуждения на форумах: Drive2.ru (раздел "Тюнинг ВАЗ"), Форумы "Лада.Онлайн"
- Видеоинструкции сертифицированных установщиков Forward
- Сравнительные обзоры оригинальных и контрафактных изделий в журнале "Автокомпоненты"
