Установка стеклоподъемников самостоятельно - пошаговое руководство

Статья обновлена: 18.08.2025

Электрические стеклоподъемники – обязательный элемент комфорта современного автомобиля, обеспечивающий удобное управление окнами. Самостоятельная установка позволяет сэкономить на услугах сервиса и адаптировать систему под индивидуальные требования.

Процесс подключения требует базовых знаний автоэлектрики, стандартного набора инструментов и внимательности к деталям. Правильный монтаж гарантирует надежную работу механизмов и предотвращает короткие замыкания.

Снятие дверной карты и гидроизоляционной мембраны

Откройте дверь и снимите все крепежные элементы обшивки: пластиковые заглушки, винты под ручкой, в кармане и подлокотнике с помощью крестовой отвертки или шуруповерта. Аккуратно подденьте клипсы по периметру двери монтажной лопаткой, начиная от нижнего угла, избегая резких движений чтобы не сломать крепления.

После отсоединения карты приподнимите ее вверх для освобождения от крюка оконного уплотнителя, затем отведите в сторону. Отключите разъемы проводов кнопок стеклоподъемника и динамика (если есть), запоминая их расположение. Уложите снятую карту на мягкую поверхность во избежание царапин.

Работа с мембраной

Тщательно очистите края мембраны от грязи
Аккуратно отклейте гидроизоляцию по контуру, сохраняя целостность
При сильном приклеивании прогрейте герметик феном

Снятую мембрану не выбрасывайте – после установки стеклоподъемника потребуется ее обратная установка для защиты внутренностей двери от влаги. Если материал поврежден, заранее подготовьте замену из влагостойкого материала.

Демонтаж старого механизма стеклоподъемника

Отсоедините клемму «минус» от аккумулятора для предотвращения короткого замыкания и случайного запуска электродвигателя. Снимите обшивку двери, аккуратно поддев клином или пластиковой картой крепежные клипсы по периметру, после чего потяните панель на себя. Отложите ее в безопасное место, избегая перегибов и повреждений.

Опустите стекло до середины окна, обеспечив доступ к креплениям механизма. Зафиксируйте стекло в этом положении, используя деревянные бруски или струбцины с мягкими накладками, чтобы предотвратить его падение внутрь двери при демонтаже. Убедитесь в надежности фиксации перед продолжением работ.

Последовательность демонтажа

Отключите разъемы электропроводки от моторчика стеклоподъемника, нажав на фиксатор колодки.
Снимите гидроизоляционную мембрану, аккуратно отклеив ее по краям (при необходимости замените на новую).
Выкрутите болты крепления стекла к каретке механизма через технологические отверстия в каркасе двери.
Извлеките стекло, плавно поднимая его вверх и выводя наружу через верхний проем двери.
Открутите крепежные болты/саморезы, удерживающие корпус механизма и электродвигатель к внутренней части двери.

Тип крепежа	Инструмент	Примечание
Торкс (звездочка)	Биты T10-T30	Чаще встречается в иномарках
Шестигранник	Ключ 4-8 мм	Распространен в отечественных авто
Болты под крест	Отвертка PH2	Редко, в старых моделях

Проверьте состояние направляющих рельсов – наличие коррозии или деформаций может потребовать замены смежных деталей.
Сохраните демонтированные болты – при отсутствии новых в комплекте стеклоподъемника их можно использовать повторно.
Очистите внутреннюю полость двери от грязи и осколков пластика перед установкой нового механизма.

Установка нового привода и крепление шестерни

Снимите старый привод, открутив крепежные болты и отсоединив электрический разъем. Установите новый привод в посадочное место, совместив монтажные отверстия с отверстиями в двери. Зафиксируйте привод болтами, не затягивая окончательно для корректировки положения.

Наденьте шестерню привода на вал редуктора, совместив шлицы. Удерживая шестерню в максимально возможном положении посадки, затяните центральный крепежный болт. Проверьте отсутствие осевого люфта шестерни после фиксации.

Контрольные операции

Проверьте совпадение зубьев шестерни с зубчатой рейкой стеклоподъемника
Затяните крепежные болты привода с моментом 8-10 Н·м в диагональной последовательности
Дважды убедитесь в свободном вращении шестерни рукой

Смажьте зубья шестерни и рейку тонким слоем графитовой смазки. Избегайте попадания смазочных материалов на пластиковые направляющие стекла.

Компонент	Тип крепежа	Рекомендуемый момент затяжки
Корпус привода	Болты M6	8-10 Н·м
Шестерня	Центральный болт M8	12-15 Н·м

После финальной затяжки проверьте плавность хода механизма, проворачивая вал привода плоскогубцами через мягкую прокладку.

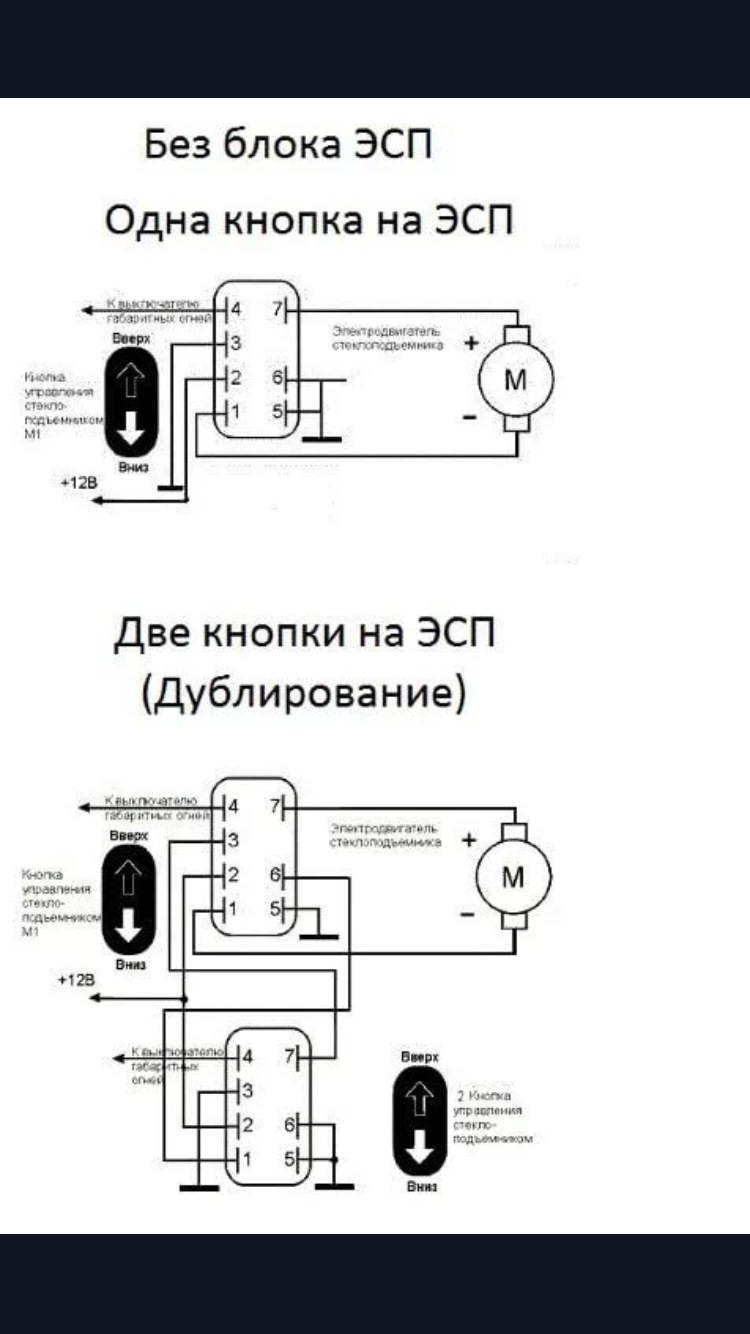

Подключение электропроводки к блоку управления

Подготовьте провода согласно схеме производителя: обычно требуются цепи питания (+12V и GND), управляющие сигналы для кнопок стеклоподъемников, выходы на моторы дверей и CAN-шину (если предусмотрена). Обязательно соблюдайте цветовую маркировку проводов и сечение не менее 1,5 мм² для силовых линий.

Отключите минусовую клемму АКБ перед началом работ. Проложите проводку через гофрорукава, избегая острых кромок кузова и подвижных элементов. Фиксируйте хомутами с шагом 20-30 см, оставляя запас длины у блока управления (БУ) для удобного подключения.

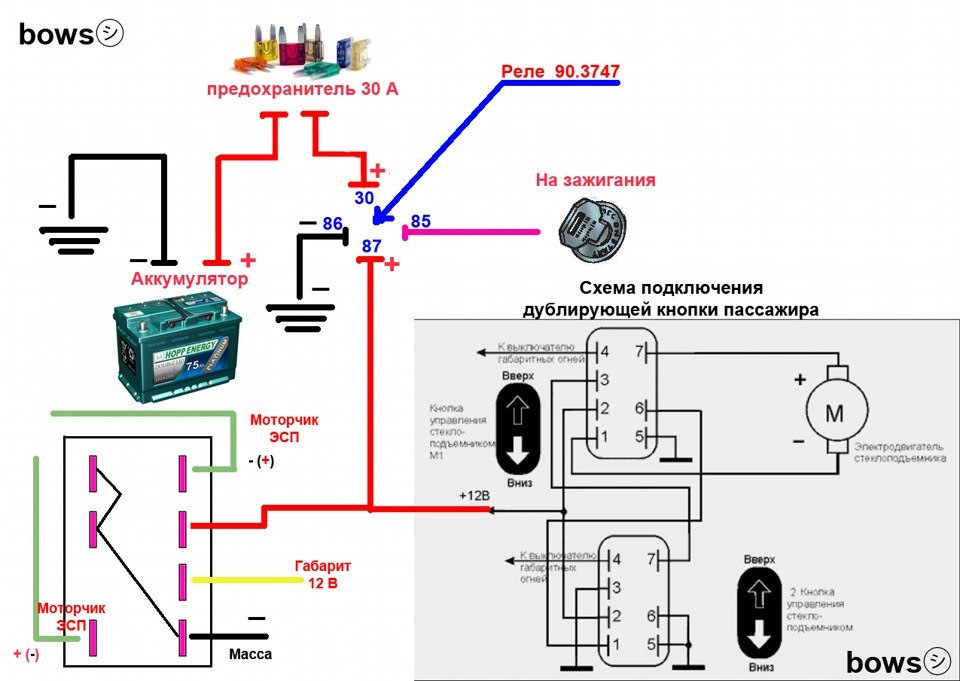

Последовательность соединения проводов

Подача питания: подключите:
- Красный провод к "+12V" от аккумулятора (через предохранитель 20-30А)
- Черный провод к "массе" кузова (очистите точку контакта от ржавчины)

Коммутация моторов: подсоедините провода к выходам БУ согласно схеме:

Клемма БУ	Назначение	Цвет провода
M1+ / M1-	Мотор переднего левого стекла	Синий/Белый
M2+ / M2-	Мотор переднего правого стекла	Зеленый/Желтый

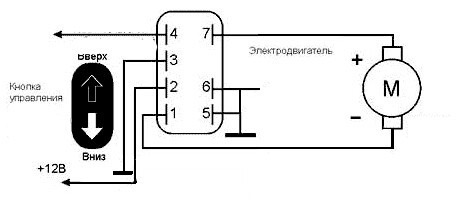

Подключение кнопок: соедините управляющие провода с контактами штатных переключателей, соблюдая распиновку (обычно сигнальные провода тонкие 0,5-0,75 мм²)
Опционально: подключите CAN-шину к диагностическому разъему OBD-II при наличии функции автоматического закрытия окон

После монтажа проверьте каждое соединение тестером на отсутствие КЗ, надежно заизолируйте контакты термоусадкой. Только после этого подключите АКБ и выполните тестовый запуск системы.

Тестирование работы и сборка дверных элементов

Перед установкой обшивки подключите разъемы стеклоподъемников к штатной проводке двери и бортовой сети автомобиля (через прикуриватель или напрямую к аккумулятору). Последовательно проверьте работу каждого переключателя: подъем/опускание стекла должно происходить плавно без посторонних шумов. Убедитесь в отсутствии заеданий стекла в направляющих на всех участках хода, особенно в верхнем и нижнем положениях.

При обнаружении проблем (перекос, треск, заклинивание) немедленно отключите питание. Проверьте правильность посадки стекла в рамку подъемника, целостность тросов/шестеренок и чистоту направляющих. Если мотор работает, но стекло не двигается – вероятен срыв пластиковых роликов или нарушение геометрии механизма.

Окончательная сборка двери

После успешного тестирования выполните обратную сборку в строгой последовательности:

Уложите гидроизоляционную мембрану, восстановив герметик по периметру.
Аккуратно закрепите динамики и разводку проводки штатными клипсами.
Наденьте дверную обшивку, совместив крепежные пистоны с отверстиями в металле.
Зафиксируйте обшивку саморезами:
- В нижней части
- В зоне рукоятки
- В области подлокотника
Установите декоративные заглушки и накладки переключателей.
Присоедините ручки и карманы.

Контрольный осмотр: Проверьте плотность прилегания обшивки по всему контуру двери. Убедитесь, что уплотнитель стекла и дверного проема не пережат. Протестируйте работу стеклоподъемников еще раз после полной сборки – возможны изменения нагрузки на механизм.
