Устройство главного цилиндра сцепления

Статья обновлена: 18.08.2025

Главный цилиндр сцепления – ключевой компонент гидравлической системы управления автомобиля, преобразующий механическое усилие от педали в давление жидкости.

Его исправная работа обеспечивает точную передачу усилия для включения и выключения сцепления, напрямую влияя на управляемость трансмиссией.

Понимание конструкции этого узла помогает диагностировать неисправности и осознавать принципы работы всего механизма сцепления.

Основные компоненты и их расположение в корпусе

Корпус главного цилиндра сцепления, обычно изготовленный из чугуна или алюминиевого сплава, представляет собой герметичную полость цилиндрической формы. Внутри него последовательно размещены ключевые элементы, обеспечивающие преобразование механического усилия от педали в гидравлическое давление.

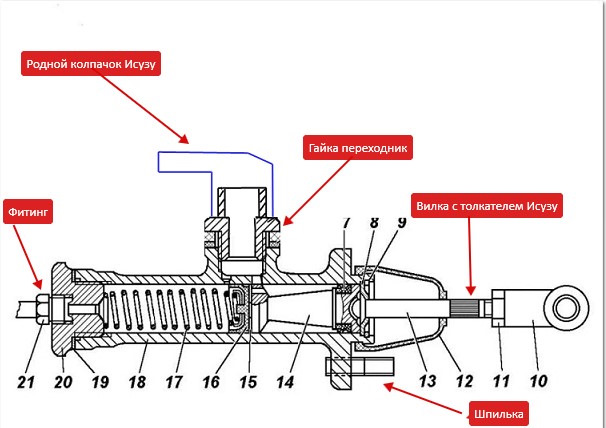

Со стороны входа штока педали сцепления расположен поршень с уплотнительными манжетами, который перемещается внутри расточки корпуса. За поршнем находится возвратная пружина, а противоположный торец корпуса соединен с гидравлической магистралью через штуцер.

Деталировка компонентов

Основные элементы внутри корпуса включают:

Рабочий поршень – металлический стержень с канавками для уплотнений.
Первичная манжета – предотвращает утечку жидкости при ходе поршня вперёд.
Вторичная манжета (грязезащитная) – блокирует попадание загрязнений.
Возвратная пружина – возвращает поршень в исходное положение.
Перепускной клапан – компенсирует температурные расширения жидкости.
Бачок с запасом жидкости – соединён с корпусом через компенсационное отверстие.

Зона корпуса	Расположенные компоненты
Передняя часть (со стороны педали)	Толкатель, стопорное кольцо поршня
Центральная расточка	Поршень с манжетами, возвратная пружина
Тыльная часть	Штуцер выхода жидкости, компенсационное отверстие

Принципиально важным является коаксиальное расположение поршня и расточки корпуса – зазоры здесь не превышают 0.1 мм для обеспечения герметичности. Уплотнительные манжеты установлены с натягом, а возвратная пружина упирается в дно корпуса и фланец поршня.

Принцип преобразования усилия педали в гидравлическое давление

При нажатии водителем на педаль сцепления механическое усилие через толкатель передается на поршень внутри корпуса главного цилиндра. Поршень начинает перемещаться вперед, преодолевая сопротивление возвратной пружины. Это движение происходит внутри герметичной рабочей камеры, заполненной специальной тормозной жидкостью.

По мере движения поршня перепускное отверстие перекрывается, а уплотнительная манжета создает герметичный контур. Объем жидкости перед поршнем уменьшается, что приводит к резкому росту давления в системе. Созданное давление мгновенно передается по гидравлической магистрали к рабочему цилиндру сцепления.

Ключевые элементы преобразования усилия

Уплотнительная манжета - создает герметичную камеру сжатия
Возвратная пружина - обеспечивает обратное движение поршня
Перепускное отверстие - компенсирует температурные расширения жидкости

Механическое воздействие	Усилие ноги водителя (50-100 Н)
Гидравлическое давление	10-20 бар в системе
Коэффициент усиления	1:15 - 1:20 (зависит от диаметра цилиндров)

Важно: Эффективность преобразования напрямую зависит от герметичности системы и отсутствия пузырьков воздуха в жидкости. Давление распределяется равномерно по всем точкам гидравлического контура согласно закону Паскаля.

Типичные неисправности: симптомы и методы диагностики

Основные признаки неисправности главного цилиндра сцепления включают провал педали, снижение уровня тормозной жидкости в бачке, трудности при переключении передач и следы утечек на корпусе или гидравлических магистралях. Педаль может стать мягкой, не возвращаться в исходное положение или требовать многократных качаний для восстановления давления.

Диагностика начинается с визуального осмотра цилиндра, проверки герметичности соединений и поиска подтёков жидкости. Обязательно контролируется уровень в бачке и состояние рабочей поверхности штока. Дополнительно проверяется работа педали сцепления на предмет плавности хода и отсутствия задержек при возврате.

Неисправность	Симптомы	Методы диагностики
Износ манжет и уплотнений	Проваливающаяся педаль при удержании Падение уровня жидкости без видимых утечек Снижение усилия на педали	Тест статического давления: удерживать педаль 1 минуту – провал указывает на износ Осмотр зеркала цилиндра на задиры
Засор компенсационного отверстия	Сцепление «ведёт» (неполное выключение) Затруднённое переключение передач	Разборка и механическая прочистка каналов Проверка реакции педали после резкого нажатия
Подсос воздуха	«Мягкая» педаль с большим холостым ходом Пенистая жидкость в бачке	Визуальный контроль при прокачке системы Тест на падение давления при работающем двигателе
Механические повреждения	Видимые трещины корпуса Подтёки в местах соединений Коррозия штока	Дефектовка при разборке Проверка хода штока на искривление

Алгоритм замены главного цилиндра сцепления и правила прокачки гидропривода

После демонтажа старого главного цилиндра сцепления, тщательно очистите посадочное место и проверьте состояние толкателя вилки сцепления на предмет износа или повреждений. Установите новый цилиндр, аккуратно затяните крепежные болты с моментом, указанным производителем, избегая перекосов. Подключите гидравлическую трубку к новому цилиндру, затянув соединение до рекомендованного момента, и зафиксируйте ее в штатном держателе. Установите на место толкатель, отрегулировав его свободный ход согласно спецификации автомобиля.

Перед заполнением системы тормозной жидкостью убедитесь, что бачок главного цилиндра сцепления и сама система чистые. Используйте только свежую, рекомендованную производителем тормозную жидкость из невскрытой упаковки. Залейте жидкость в бачок до уровня "MAX" и держите его на этом уровне в течение всего процесса прокачки для предотвращения завоздушивания системы. Прокачка необходима для удаления воздуха, попавшего в гидравлический контур при замене компонентов.

Алгоритм прокачки гидропривода сцепления

Прокачка выполняется последовательно, начиная с рабочего цилиндра сцепления (выжимного), расположенного обычно на картере коробки передач. Основные этапы:

Подготовка: Наденьте чистый прозрачный шланг подходящего диаметра на штуцер прокачки рабочего цилиндра. Опустите второй конец шланга в чистую емкость, частично заполненную свежей тормозной жидкостью.
Последовательность операций:
- Попросите помощника несколько раз энергично нажать на педаль сцепления и удерживать ее в нижнем положении.
- При удержании педали, откройте штуцер прокачки на пол-оборота (воздух и жидкость начнут выходить через шланг).
- После прекращения выхода пузырьков воздуха или снижения потока, закройте штуцер.
- Только после закрытия штуцера помощник может плавно отпустить педаль.
Повторение и контроль: Повторяйте цикл (нажатие -> открытие штуцера -> закрытие штуцера -> отпускание педали) до тех пор, пока в вытекающей через шланг жидкости не останется пузырьков воздуха. Не забывайте постоянно доливать жидкость в бачок главного цилиндра, не допуская его опустошения.

После завершения прокачки убедитесь, что штуцер надежно затянут. Проверьте ход педали сцепления: он должен быть плавным, без провалов и ощущения "ватности", а включение передач – четким. Долейте жидкость в бачок до уровня "MAX".

Метод прокачки	Особенности
Классический (с помощником)	Требует координации действий. Наиболее распространен.
Вакуумный (с насосом)	Можно выполнять одному. Подсоединяется вакуумный насос к штуцеру прокачки.
