Устройство главного тормозного цилиндра

Статья обновлена: 18.08.2025

Главный тормозной цилиндр – ключевой компонент гидравлической тормозной системы любого современного автомобиля.

Этот узел преобразует механическое усилие от педали тормоза в давление тормозной жидкости.

Без исправного главного цилиндра эффективное замедление транспортного средства становится невозможным.

Понимание его устройства и принципа работы критически важно для диагностики неисправностей тормозов.

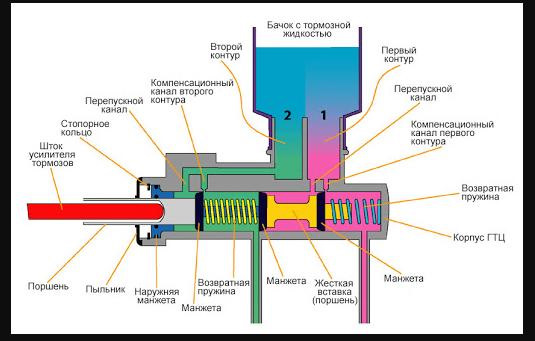

Базовая схема устройства главного цилиндра

Главный тормозной цилиндр (ГТЦ) представляет собой герметичный металлический корпус, внутри которого перемещаются поршни. Он напрямую соединяется с педалью тормоза через толкатель и оснащен резервуаром для тормозной жидкости, установленным сверху корпуса.

Конструкция включает два независимых гидравлических контура (передний/задний или диагональный), обеспечивающих резервирование системы. Каждый контур обслуживается отдельной секцией цилиндра с собственным поршнем, что гарантирует работоспособность тормозов при утечке жидкости в одном контуре.

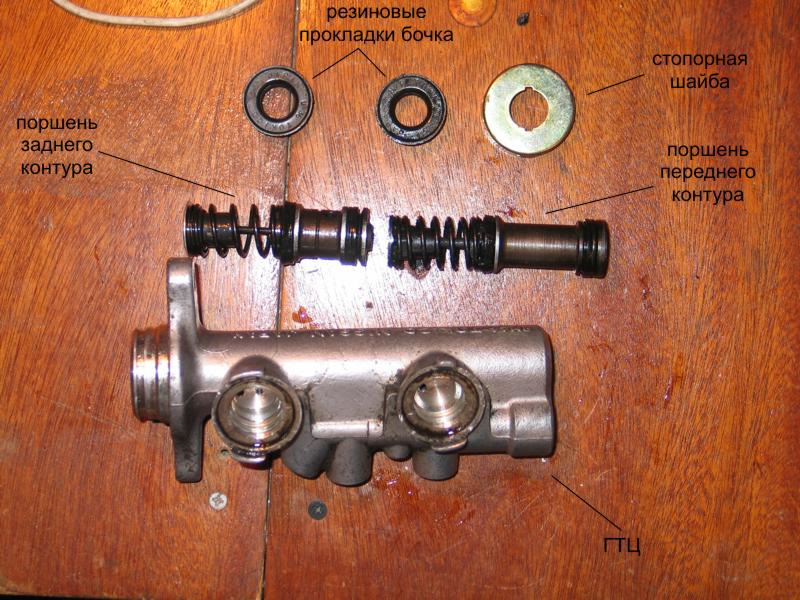

Основные компоненты ГТЦ

Корпус: Алюминиевый или чугунный блок с точно обработанными цилиндрическими камерами.
Поршни: Два последовательных поршня (первичный и вторичный), оснащенных уплотнительными манжетами.
Уплотнительные манжеты: Резиновые кольца, предотвращающие перетекание жидкости между камерами и утечки.
Возвратные пружины: Расположены между поршнями и в торце камеры, обеспечивают исходное положение при отпускании педали.
Компенсационные отверстия: Соединяют резервуар с рабочими камерами для выравнивания давления.
Резервуар (бачок): Хранит запас тормозной жидкости с датчиком уровня.

При нажатии педали толкатель перемещает первичный поршень, создавая давление в первом контуре. Через жидкость усилие передается вторичному поршню, который активирует второй контур. Возвратные пружины отводят поршни назад после снятия усилия с педали.

Компенсационные отверстия восстанавливают баланс давления при отпускании тормоза: излишки жидкости возвращаются в резервуар, а при резком отпускании педали предотвращают образование вакуума, позволяя новой жидкости поступать в камеры.

Принцип действия гидравлического привода

Гидравлический привод работает на основе закона Паскаля, согласно которому давление, создаваемое в замкнутой жидкости, передается одинаково во всех направлениях. Приложение силы к поршню главного тормозного цилиндра создает давление в тормозной жидкости, которое распространяется по магистралям без изменения величины.

Это давление преобразуется в механическое усилие на рабочих цилиндрах (суппортах или колесных цилиндрах), что приводит к сжатию тормозных колодок. Эффективность системы обеспечивается несжимаемостью жидкости и герметичностью контура, что гарантирует синхронное срабатывание всех тормозных механизмов.

Ключевые аспекты работы

Передаточное соотношение усилия зависит от разницы площадей поршней: меньший поршень главного цилиндра и большие поршни рабочих цилиндров создают эффект усиления. Это позволяет водителю прикладывать меньшее физическое усилие на педали для эффективного торможения.

Нажатие педали перемещает толкатель и поршень главного цилиндра
Поршень сжимает тормозную жидкость в контуре
Давление распространяется по трубкам/шлангам
Жидкость воздействует на поршни рабочих цилиндров
Поршни приводят в действие тормозные колодки

Компонент	Функция в системе
Главный цилиндр	Генерирует давление жидкости
Рабочие цилиндры	Преобразуют давление в механическое движение
Тормозная жидкость	Передает давление, работает как энергоноситель
Трубопроводы	Каналы для передачи жидкости под давлением

Важнейшее требование – отсутствие воздуха в системе. Воздушные пузыри сжимаемы и приводят к "провалу" педали из-за потери передачи давления. Для предотвращения этого используются специальные клапаны прокачки и регулярное обслуживание гидравлического контура.

Как педаль тормоза заставляет цилиндр работать

При нажатии на педаль тормоза усилие через механическую связь (рычаг или вакуумный усилитель) передаётся на толкатель главного тормозного цилиндра. Этот толкатель вдавливает первичный поршень внутрь корпуса цилиндра, заполненного тормозной жидкостью.

Движение поршня создаёт давление в первом контуре системы. Одновременно, через пружину или прямой контакт, усилие передаётся на вторичный поршень, который сжимает жидкость во втором независимом контуре. Герметичность обеспечивают резиновые манжеты, предотвращающие утечки.

Ключевые этапы преобразования усилия

Перемещение толкателя: Педаль толкает шток, преодолевая сопротивление возвратной пружины.
Создание давления: Поршни вытесняют жидкость из цилиндра в магистрали.
Распределение по контурам: Жидкость под давлением поступает к колёсным тормозным механизмам.

Элемент	Функция
Толкатель	Передаёт усилие от педали к поршням
Первичный поршень	Создаёт давление в основном контуре
Вторичный поршень	Активирует резервный контур
Компенсационные отверстия	Восстанавливают давление при отпускании педали

При отпускании педали возвратные пружины отводят поршни назад. Жидкость из магистралей через перепускные клапаны возвращается в резервуар цилиндра, сбрасывая давление. Герметичность системы поддерживается на всех этапах, обеспечивая мгновенную реакцию на действия водителя.

Роль бачка с тормозной жидкостью

Бачок с тормозной жидкостью служит резервуаром, обеспечивающим постоянное пополнение системы гидравлической жидкостью. Он крепится непосредственно к корпусу главного тормозного цилиндра (ГТЦ) или соединяется с ним гибкими трубопроводами, сохраняя необходимый уровень жидкости даже при изменении положения поршней цилиндра во время работы.

Жидкость в бачке компенсирует износ колодок и дисков: по мере стирания фрикционных материалов поршни рабочих цилиндров выдвигаются дальше, увеличивая объем системы. Бачок предотвращает попадание воздуха в контуры при таких изменениях, поддерживая герметичность и работоспособность тормозов.

Ключевые функции и особенности

Компенсация утечек и температурных расширений: Конструкция включает разделительную мембрану или перегородки, изолирующие контуры (например, передний/задний). Это позволяет жидкости расширяться при нагреве и минимизирует риск полного опустошения при локальной утечке в одном контуре.

Датчик уровня: Поплавковый механизм сигнализирует о критическом снижении объема жидкости.
Гигроскопичность: Специальные составы тормозной жидкости поглощают влагу из воздуха, поэтому бачок герметичен (крышка с клапаном).
Материал: Пластик или металл, устойчивый к агрессивным химическим соединениям.

Проблема при нарушении работы	Последствие для системы
Загрязнение жидкости	Коррозия компонентов, заклинивание поршней
Негерметичная крышка	Снижение точки кипения жидкости, «ватная» педаль тормоза
Забитые компенсационные отверстия	Подклинивание тормозов или отсутствие растормаживания

Конструкция поршней внутри цилиндра

Поршни в главном тормозном цилиндре изготовлены из алюминиевого сплава или стали и перемещаются внутри расточенного корпуса с минимальным зазором. Первичный поршень соединяется напрямую с педалью тормоза через толкатель, а вторичный – свободно устанавливается следом, образуя двухсекционную систему. На каждом поршне установлены резиновые уплотнительные манжеты, предотвращающие утечку тормозной жидкости и разделяющие зоны высокого/низкого давления.

Пружины между поршнями возвращают их в исходное положение после снятия усилия с педали. При движении поршней вперед, уплотнительные манжеты перекрывают компенсационные отверстия, что создает давление в контурах. В задней части каждого поршня выполнены каналы для пополнения жидкости из бачка через перепускные отверстия при растормаживании.

Ключевые элементы поршневой группы

Двойные уплотнения: Основная манжета создает давление, защитная – удерживает жидкость в рабочей полости
Возвратные пружины: Обеспечивают полный отвод поршней и открытие компенсационных отверстий
Распорные шайбы: Фиксируют положение уплотнений на поршневых канавках

Компонент	Материал	Функция
Основная манжета	НИТРИЛ-КАУЧУК	Создание рабочего давления в контуре
Защитное кольцо	ФТОРОКАУЧУК	Блокировка протечек в заднюю полость
Пружина возврата	Покрытая цинком сталь	Сброс давления при отпускании педали

Геометрия поршней включает конические фаски на торцах для плавного перекрытия компенсационных отверстий и канавки под стопорные кольца, ограничивающие ход в сборе. Вторичный поршень обычно имеет увеличенный диаметр для синхронизации усилий в диагонально разделенных контурах.

Зачем нужны раздельные гидравлические контуры

Раздельные гидравлические контуры в тормозной системе создают независимые магистрали для разных осей или колес. Это гарантирует частичное сохранение тормозной эффективности при разгерметизации одного из контуров. Например, если повреждена трубка передних тормозов, задние останутся функциональными.

Такая конструкция исключает полную потерю тормозов из-за единичной неисправности. Даже при утечке жидкости в одном контуре водитель сохраняет возможность замедлить автомобиль, используя оставшийся рабочий контур, хотя усилие на педали увеличится, а тормозной путь возрастет.

Типичные схемы разделения контуров

Осевая схема: Один контур обслуживает передние колеса, второй – задние.
Диагональная схема (X-образная): Каждый контур объединяет правое переднее и левое заднее колесо, либо левое переднее и правое заднее.
Полнораздельная схема: Каждое колесо имеет независимый контур (встречается реже).

Диагональная схема считается оптимальной для легковых авто: при отказе одного контура автомобиль сохраняет симметричное торможение на осях, предотвращая резкий увод в сторону.

Тип схемы	Преимущество	Недостаток
Осевая	Простота конструкции	Потеря всей задней оси при утечке
Диагональная	Баланс тормозных сил при отказе	Сложнее трубной разводки

Главный тормозной цилиндр с двумя поршнями в одном корпусе – ключевой элемент системы. Каждый поршень создает давление в своем контуре, а между ними установлена перегородка. Если в первом контуре падает давление (из-за утечки), первый поршень беспрепятственно перемещается вперед, затем толкает второй поршень, активируя резервный контур.

Объяснение работы двухсекционного цилиндра

Двухсекционный главный тормозной цилиндр разделен на две независимые камеры, каждая со своим поршнем, пружиной и системой уплотнений. Первичная камера обычно связана с задними тормозами, а вторичная – с передними, хотя возможны иные схемы распределения контуров.

При нажатии на педаль толкатель перемещает первичный поршень. Он создает давление в первом контуре, одновременно воздействуя через распорную втулку или пружину на вторичный поршень. Вторичный поршень, двигаясь следом, создает давление во втором независимом контуре.

Особенности функционирования

Ключевые принципы работы:

Независимость контуров: Утечка жидкости или отказ в одном контуре не влияет на работу второго.
Синхронизация усилий: Поршни перемещаются последовательно, обеспечивая одновременное давление в обоих контурах при исправной системе.
Компенсация потерь: При отказе одного контура педаль проваливается глубже, но оставшийся рабочий контур сохраняет часть тормозного усилия.

Состояние	Поведение первичного поршня	Поведение вторичного поршня
Нормальная работа	Давит на жидкость в первом контуре + толкает вторичный поршень	Давит на жидкость во втором контуре под действием первичного поршня
Отказ первого контура	Проходит "вхолостую" до контакта с вторичным поршнем	Создает давление во втором контуре после контакта с первичным поршнем
Отказ второго контура	Создает давление в первом контуре	Сдвигается до упора без создания давления

Такая конструкция гарантирует резервное торможение. Например, при разрыве магистрали передних тормозов вторичный поршень беспрепятственно сместится вперед, но первичный поршень продолжит создавать давление для задних колес, и наоборот.

Типичные размеры и материалы корпуса

Корпус главного тормозного цилиндра изготавливается преимущественно из литого под давлением алюминиевого сплава (например, АК12, АК7ч). Реже применяются чугунные корпуса, особенно в устаревших моделях или тяжелой технике. Алюминиевые сплавы обеспечивают оптимальное сочетание малого веса, высокой прочности и коррозионной стойкости, что критично для работы в условиях постоянного контакта с тормозной жидкостью.

Габаритные размеры корпуса варьируются в зависимости от типа транспортного средства и конструкции тормозной системы. Для легковых автомобилей типичная длина цилиндра составляет 120–180 мм, диаметр корпуса – 30–45 мм. Внешний диаметр резервуара под тормозную жидкость обычно равен 50–70 мм при высоте 80–120 мм. Размеры поршневых камер напрямую связаны с требуемым давлением в системе и площадью тормозных суппортов.

Ключевые особенности материалов и конструкций

Алюминиевые сплавы: Обладают теплопроводностью для отвода тепла от поршней, обрабатываются для создания точных внутренних каналов и зеркал цилиндров.
Внутренняя обработка: Рабочая поверхность цилиндров хонингуется или покрывается гальваническим слоем (часто хромом) для минимизации трения поршней и предотвращения коррозии.
Резервуар: Выполняется из полупрозрачного термостойкого пластика (полиамид, полипропилен) для визуального контроля уровня жидкости, крепится к корпусу через резиновые уплотнители.

Параметр	Легковые авто	Грузовики/Автобусы
Диаметр корпуса	30–45 мм	45–65 мм
Длина корпуса	120–180 мм	200–300 мм
Диаметр резервуара	50–70 мм	80–120 мм
Толщина стенок	4–7 мм	6–10 мм

Толщина стенок корпуса проектируется с запасом прочности (обычно 4–10 мм) для выдерживания экстремального давления в системе (до 200 бар). Конструктивно корпус интегрирует монтажные фланцы, каналы для соединения с тормозными магистралями и посадочные места для датчиков уровня жидкости.

Распространенные причины замены ГТЦ

Главный тормозной цилиндр (ГТЦ) подвержен износу и поломкам из-за постоянных нагрузок. Эксплуатация в условиях перепадов температур и агрессивных сред ускоряет деградацию его компонентов.

Отказ ГТЦ напрямую влияет на безопасность: проявляется провалом педали, утечкой жидкости или неравномерным торможением. Игнорирование симптомов приводит к полной потере тормозов.

Основные неисправности

Чаще всего замена требуется при следующих проблемах:

Износ манжет и уплотнений - вызывает внутренние/внешние утечки тормозной жидкости
Коррозия зеркала цилиндра - образуется от влаги в жидкости, повреждает поршень
Залипание поршня - из-за грязи или деформации, блокирует работу механизма
Механические повреждения корпуса - трещины от вибраций или ударов

Косвенные признаки неисправности:

Мягкая или "проваливающаяся" педаль тормоза
Самопроизвольное снижение уровня жидкости в бачке
Необходимость многократного нажатия для срабатывания тормозов

Симптом	Последствие без ремонта
Утечка на корпусе ГТЦ	Потеря давления в контуре
Завоздушивание системы	Снижение эффективности торможения
Закисание штока	Отказ тормозов при экстренном торможении

Регулярная замена тормозной жидкости (каждые 2 года) замедляет коррозию, но не исключает естественный износ резинотехнических изделий.

Основные признаки неисправного главного тормозного цилиндра

Проваливающаяся педаль тормоза – один из ключевых симптомов. При нажатии педаль опускается слишком низко или до самого пола без характерного сопротивления, а тормозное усилие резко снижается. Это часто вызвано внутренними утечками в цилиндре или износом манжет.

Неестественная мягкость педали также сигнализирует о проблеме. Тормоза становятся "ватными", требуют многократных качков для создания давления. Причина – попадание воздуха в систему из-за повреждения уплотнений цилиндра или недостатка тормозной жидкости.

Дополнительные тревожные сигналы

Подтекание тормозной жидкости – видимые следы на корпусе цилиндра или под ним, указывающие на износ сальников.
Самопроизвольное движение автомобиля при работающем двигателе – машина медленно ползет, хотя педаль тормоза нажата. Причина – заклинивание поршня цилиндра.
Загорание лампы низкого уровня тормозной жидкости без видимых внешних утечек – возможна утечка внутрь усилителя тормозов.
Неравномерное срабатывание тормозов (увод в сторону) – при нарушении баланса давления из-за повреждения цилиндра.

Проверка герметичности методом визуального осмотра

Тщательно осмотрите корпус главного тормозного цилиндра по всей длине, уделяя особое внимание зонам соединений и уплотнений. Ищите любые следы подтекания тормозной жидкости: маслянистые потёки, капли или влажные пятна на поверхности узла и прилегающих деталях. Проверьте состояние металла на предмет коррозии или трещин в критических местах – вокруг штуцеров гидравлических линий и крепёжных элементов.

Исследуйте область под защитным колпачком толкателя и пыльником на задней части цилиндра. Наличие жидкости внутри резинового пыльника или следов её вытекания из-под него указывает на износ манжет поршня. Контролируйте состояние резервуара с тормозной жидкостью: убедитесь в целостности бачка, герметичности его крышки и уплотнительного кольца, отсутствии трещин на швах соединения с корпусом цилиндра.

Ключевые точки для контроля

Соединения гидравлических трубок: Места крепления трубок к штуцерам цилиндра (фитинги).
Уплотнительные прокладки: Прокладки между корпусом цилиндра и бачком, а также под крепёжными гайками.
Манжеты и пыльники: Резиновые уплотнения поршней (визуализируются через пыльник толкателя).
Корпус цилиндра: Поверхность на предмет глубоких царапин, сколов или трещин.
Резервуар: Швы, места присоединения датчика уровня жидкости, целостность пластика.

Признак негерметичности	Возможная причина
Мокрые потёки на корпусе цилиндра	Износ манжет поршня, повреждение корпуса
Капли на штуцерах трубок	Недотянуты гайки, деформация конусов трубок, повреждение резьбы
Жидкость под бачком	Разрушение уплотнительной прокладки между бачком и корпусом
Трещины в пластике бачка	Механическое повреждение, старение материала
Влажность внутри пыльника толкателя	Износ первичной или вторичной манжет поршня

Помните: даже незначительные утечки тормозной жидкости недопустимы и требуют немедленного устранения. Убедитесь в чистоте поверхностей перед осмотром – старые загрязнения могут маскировать свежие подтёки. При обнаружении следов жидкости обязательно установите точное место утечки для определения объёма ремонта (замена манжет, прокладок, трубок или цилиндра в сборе).

Диагностика педали тормоза при утечке жидкости

Провал педали тормоза до пола с минимальным сопротивлением – прямой признак утечки тормозной жидкости из системы. При этом усилие на педали не восстанавливается после повторных нажатий, а уровень жидкости в бачке резко падает или достигает минимума. Необходимо немедленно прекратить движение, так как тормоза могут полностью отказать.

Начинайте поиск утечки с визуального осмотра: проверьте главный цилиндр (особенно заднюю часть корпуса и область под ним), тормозные шланги, трубопроводы, суппорты и рабочие цилиндры колес. Ищите маслянистые подтеки на узлах, пыльнике ГТЦ, внутренней поверхности колес.

Ключевые точки диагностики

Главный тормозной цилиндр (ГТЦ):
- Следы жидкости на корпусе или под ним указывают на износ манжет поршней.
- Проверьте уплотнители крышки бачка и состояние штуцеров.
Тормозные магистрали:
- Осмотрите металлические трубки на предмет коррозии, особенно в местах крепления к кузову.
- Гибкие шланги у колес не должны иметь трещин, вздутий или потертостей.
Колесные механизмы:
- Наличие жидкости внутри колесных дисков или на задних барабанах – признак неисправности суппорта/рабочего цилиндра.
- Проверьте целостность пыльников поршней суппортов.

Важно! После устранения утечки обязательно прокачайте тормозную систему для удаления воздуха. Замените поврежденные компоненты (шланги, цилиндры, трубки) и используйте только рекомендованную производителем тормозную жидкость.

Тест на плавность хода педали в работе ГТЦ

Проверка плавности хода педали тормоза – ключевой этап диагностики главного тормозного цилиндра (ГТЦ). Резкие провалы, заедания или неравномерное усилие при нажатии указывают на внутренние проблемы узла, такие как износ поршней, деформация манжет или загрязнение рабочей полости.

Для выполнения теста двигатель должен работать на холостом ходу, обеспечивая вакуум в усилителе. Последовательно нажмите педаль тормоза 3–5 раз с интервалом в 2 секунды, фиксируя амплитуду и усилие. После последнего нажатия удерживайте педаль в нижнем положении 10–15 секунд.

Критерии оценки и возможные неисправности

Нормальная работа:

Ход педали плавный, без рывков и скрипов
Усилие нажатия равномерное на всем протяжении
Педаль не опускается ниже при фиксации

Признаки неисправности ГТЦ:

Провал педали при удержании – износ манжет или внутренняя утечка
Жесткий ход с повышенным усилием – заклинивание поршней
Пульсация или вибрация – загрязнение гидропривода или деформация деталей

Симптом	Вероятная причина	Решение
Педаль медленно опускается вниз	Износ уплотнительных колец	Замена манжет ГТЦ или цилиндра
Рывки при нажатии	Коррозия на поршнях	Шлифовка зеркала цилиндра или замена узла
Педаль не возвращается	Засорение компенсационного отверстия	Продувка каналов, промывка системы

Важно: Перед тестом убедитесь в отсутствии воздуха в тормозной системе и целостности шлангов. Любые отклонения требуют немедленной разборки ГТЦ или замены компонентов.

Правила замены старой тормозной жидкости

Замена тормозной жидкости – критически важная процедура для поддержания эффективности и безопасности тормозной системы. Старая жидкость гигроскопична, накапливает воду, что снижает температуру кипения, приводит к коррозии компонентов (включая главный и рабочие цилиндры) и ухудшению характеристик.

Соблюдение правил замены гарантирует полное удаление старой жидкости, воздуха из системы и заполнение ее свежей, соответствующей спецификации. Неправильная замена может привести к образованию воздушных пробок, что резко снизит эффективность торможения или вызовет полный отказ.

Ключевые этапы и правила замены

Подготовка:

Изучите руководство: Определите тип рекомендованной тормозной жидкости (DOT 3, DOT 4, DOT 5.1) и требуемый объем.
Запаситесь свежей жидкостью: Используйте жидкость из герметично закрытой тары. Никогда не применяйте жидкость из уже открытой или негерметичной упаковки.
Подготовьте инструмент: Вам понадобится прозрачный шланг, подходящий по диаметру к штуцерам прокачки, чистая емкость для старой жидкости, ключ для штуцеров, помощник.
Очистите штуцеры: Тщательно очистите пыль и грязь вокруг штуцеров прокачки на всех рабочих тормозных цилиндрах перед их откручиванием.

Процедура замены (метод прокачки):

Заполните бачок: Долейте новую жидкость в бачок ГТЦ до отметки "MAX". Контролируйте уровень в течение всей процедуры, не допуская его падения ниже "MIN".
Последовательность прокачки: Соблюдайте строгую последовательность контуров/колес, указанную в руководстве по ремонту автомобиля (чаще всего: заднее правое -> заднее левое -> переднее правое -> переднее левое).
Прокачка:
- Наденьте шланг на штуцер прокачки нужного колесного цилиндра, второй конец опустите в емкость с небольшим количеством жидкости.
- Попросите помощника несколько раз нажать на педаль тормоза и удерживать ее в нажатом положении.
- При удержании педали, откройте штуцер на 1/4-1/2 оборота. Старая жидкость (возможно с пузырьками воздуха) вытечет под давлением.
- Закройте штуцер до того, как педаль достигнет пола.
- Попросите помощника отпустить педаль.
- Повторяйте пункты b-e до момента, пока из шланга не пойдет чистая новая жидкость без пузырьков воздуха.
Контроль уровня: Постоянно доливайте новую жидкость в бачок ГТЦ, предотвращая его осушение. Осушение бачка приведет к завоздушиванию всей системы.

Завершение и контроль:

После прокачки всех контуров, убедитесь, что уровень жидкости в бачке ГТЦ находится между метками "MIN" и "MAX".
Тщательно протрите бачок, крышку и все места вокруг штуцеров от пролитой жидкости. Тормозная жидкость агрессивна к лакокрасочному покрытию и пластику.
Обязательно проверьте работу тормозов: Педаль должна быть упругой, без провалов. Совершите пробную поездку на малой скорости в безопасном месте, проверяя эффективность торможения.

Критические предупреждения:

Избегайте контакта: Тормозная жидкость токсична и вызывает раздражение кожи. Работайте в перчатках. Немедленно смойте ее водой при попадании на кожу или в глаза.
Запрет смешивания: Никогда не смешивайте тормозные жидкости разных типов (особенно DOT 5 на силиконовой основе с DOT 3/4/5.1 на гликолевой) и разных производителей без явного указания на совместимость. Это может вызвать гелеобразование и разрушение уплотнений.
Чистота: Максимально исключите попадание грязи и влаги в систему. Не оставляйте бачок открытым без необходимости.
Утилизация: Сдавайте отработанную тормозную жидкость в специальные пункты приема опасных отходов.

Тип жидкости	Особенности замены
DOT 3, DOT 4, DOT 5.1 (Гликолевые)	Строго соблюдайте рекомендованные интервалы замены (обычно 2 года или 40-60 тыс. км). Полностью заменяйте старую жидкость. Не допускайте осушения бачка ГТЦ!
DOT 5 (Силиконовая)	Требует особой осторожности. Не смешивать с гликолевыми! Система должна быть идеально чистой и сухой перед заливкой. Используется реже, в основном на старых авто или спецтехнике.

Технология удаления воздуха при прокачке

Основной принцип заключается в принудительном вытеснении воздушных пузырей из гидравлической системы тормозов через специальные клапаны. Для этого используется создание избыточного давления в контуре с одновременным открытием штуцеров на рабочих цилиндрах. Воздух, как более легкая субстанция, выталкивается жидкостью наружу через прокачные трубки.

Ключевым условием успешной прокачки является постоянный контроль уровня тормозной жидкости в бачке главного цилиндра. Падение уровня ниже минимальной отметки приведет к повторному завоздушиванию системы. Используется только свежая жидкость, соответствующая спецификации производителя, во избежание химических реакций с остатками старого состава.

Порядок выполнения работ

Подготовка: очистка прокачных штуцеров от загрязнений, проверка герметичности шлангов
Последовательность контуров: начинать с самого удаленного от ГТЦ колеса (обычно заднее правое)
Метод двух человек:
- Помощник нажимает педаль тормоза по команде
- Механик открывает штуцер на ½ оборота

Показатель	Норма	Признак проблемы
Струя жидкости	Непрерывная, без пузырьков	Прерывистая подача
Усилие на педали	Плотное, без провалов	Мягкий или "ватный" ход

При работе с ABS или ESP часто требуется подключение диагностического сканера для активации модулятора при прокачке. Для сложных систем используется вакуумный метод с применением спецоборудования, создающего разрежение через штуцер для эффективного удаления микропузырьков.

Стандартная последовательность снятия главного тормозного цилиндра

Перед началом работ убедитесь в наличии необходимых инструментов: набор торцевых ключей, пассатижи, чистая ветошь, емкость для слива тормозной жидкости. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом.

Обязательно наденьте защитные очки и резиновые перчатки – тормозная жидкость вызывает химические ожоги и повреждает лакокрасочное покрытие. Подготовьте заглушки для тормозных трубок во избежание утечек и загрязнения системы.

Пошаговая процедура демонтажа

Подготовка системы:
- Отсоедините минусовую клемму аккумулятора
- Очистите корпус цилиндра и штуцеры от загрязнений ветошью
- Откачайте тормозную жидкость из бачка шприцем
Отсоединение коммуникаций:
- Ослабьте гайки тормозных трубок ключом соответствующего размера
- Полностью выкрутите гайки, аккуратно снимая трубки
- Установите защитные заглушки на отверстия трубок и цилиндра
Демонтаж креплений:
- Отсоедините электрический разъем датчика уровня жидкости (если предусмотрен)
- Выкрутите крепежные болты/гайки, фиксирующие цилиндр к вакуумному усилителю
Снятие узла:
- Плавно потяните цилиндр вперед, отсоединяя от вакуумного усилителя
- Извлеките узел из моторного отсека, удерживая в горизонтальном положении
- Немедленно закройте отверстие в усилителе чистой ветошью

Ключевые моменты установки нового ГТЦ

Перед монтажом убедитесь в совместимости нового цилиндра с моделью авто и проверьте комплектацию (уплотнительные кольца, толкатели). Тщательно очистите посадочное место на вакуумном усилителе от грязи и остатков старой прокладки. Прокачайте свежую тормозную жидкость согласно спецификации производителя для предотвращения завоздушивания системы.

При установке избегайте перекоса корпуса ГТЦ – крепежные болты затягивайте диагонально с рекомендованным моментом (указан в руководстве по ремонту). Подключение тормозных трубок выполняйте аккуратно, без перегибов, сразу фиксируя гайки для исключения протечек. После монтажа обязательна многократная прокачка контуров до исчезновения пузырьков воздуха в шлангах.

Пошаговая последовательность работ

Подготовка системы: Отсосите жидкость из бачка, отсоедините разъем датчика уровня.
Демонтаж: Ослабьте трубные соединения ключом-трубкой, снимите крепеж вакуумного усилителя.
Установка: Нанесите тонкий слой тормозной жидкости на манжеты нового ГТЦ, зафиксируйте болты моментом 15-25 Н·м.
Подключение: Присоедините трубки с новыми медными шайбами, затяните без чрезмерных усилий.

Критичный параметр	Ошибка	Последствие
Угол подключения трубок	Перетяжка соединений	Деформация штуцеров, течь
Качество прокачки	Воздух в контурах	«Проваливающаяся» педаль

Обязательно проверьте герметичность всех соединений под давлением после запуска двигателя. Убедитесь в отсутствии подтеков жидкости и стабильном ходе педали. Первые 50 км избегайте резкого торможения для притирки уплотнений.

Подбор цилиндра по марке и модели авто

Главный тормозной цилиндр (ГТЦ) – строго индивидуальный компонент, разработанный под конкретные параметры тормозной системы автомобиля. Его геометрические размеры, расположение портов, тип крепления и рабочий объём напрямую зависят от марки, модели, года выпуска и даже комплектации транспортного средства.

Установка неподходящего ГТЦ приводит к критическим последствиям: утечке тормозной жидкости, неравномерному распределению давления в контурах, полному или частичному отказу тормозов. Поэтому корректный подбор исключительно по VIN или техническим характеристикам авто – обязательное условие безопасности.

Ключевые параметры для подбора

При поиске совместимого главного тормозного цилиндра учитывайте:

Точные данные автомобиля: марка, модель, год производства, двигатель (объём/тип топлива).
Тип тормозной системы: наличие/отсутствие ABS, ESP, тип усилителя (вакуумный, гидравлический).
Конструктивные особенности ГТЦ:
- Количество поршней (тандемные цилиндры – стандарт для легковых авто).
- Диаметр рабочего цилиндра (в мм, например 22.22; влияет на усилие на педали).
- Форма и тип фланца крепления к вакуумному усилителю.
- Конфигурация и диаметр резьбы гидравлических портов (для подключения магистралей).
- Тип и расположение датчика уровня тормозной жидкости (если интегрирован в бачок).

Источник информации	Что использовать	Важность
Официальные каталоги	Электронные базы производителей (ATE, TRW, Bosch) или крупных дистрибьюторов	Высокая (прямое соответствие по VIN/OEM-коду)
Маркировка на старом цилиндре	Номер детали (выбит на корпусе), бренд, спецификации	Критичная (если деталь оригинальная)
Техническая документация авто	Руководство по ремонту, заводские спецификации	Справочная (проверка параметров)

Важно: При замене ГТЦ категорически не рекомендуется «адаптация» цилиндров от других марок или установка деталей с несоответствующим диаметром. Это нарушает баланс давления в контурах. Если оригинальная деталь снята с производства – используйте только проверенные аналоги, рекомендованные каталогами для вашего VIN.

Особенности установки ремкомплектов

Перед началом работ обеспечьте чистоту рабочей зоны: мельчайшие частицы грязи, попавшие внутрь цилиндра, могут повредить уплотнения и зеркало стенок. Полностью удалите старую тормозную жидкость из бачка и магистралей, используя специализированные обезжириватели для промывки гидросистемы.

Тщательно подберите ремкомплект, строго соответствующий модели вашего ГТЦ – различия в диаметре поршня или конфигурации манжет приведут к утечкам или заклиниванию. Проверьте состояние зеркала цилиндра: даже небольшие царапины или коррозия требуют шлифовки или замены корпуса, так как новые уплотнения не герметизируют повреждённые поверхности.

Ключевые этапы монтажа

При сборке соблюдайте следующие правила:

Смажьте все резиновые элементы чистой тормозной жидкостью – использование минеральных смазок (например, глицерина) вызывает разбухание манжет.
Устанавливайте поршни строго по схеме производителя: перевёрнутые или перепутанные уплотнения гарантированно приведут к отказу тормозов.
Проверьте плавность хода поршней до фиксации корпуса – движение должно быть равномерным, без заеданий.

После сборки обязательна прокачка системы в последовательности, указанной производителем ТС (обычно начиная с самого дальнего от ГТЦ колеса). Контролируйте отсутствие пузырьков воздуха и подтёков на соединениях. Первые 200-300 км избегайте резкого торможения для притирки уплотнений.

Ошибка	Последствие
Использование старой жидкости	Разрушение манжет, коррозия поршня
Перетяжка крепёжных гаек	Деформация корпуса, заклинивание
Неполная прокачка	"Мягкая" педаль, снижение эффективности

Сравнение оригинальных и аналоговых компонентов ГТЦ

Ключевое различие между оригинальным главным тормозным цилиндром (ГТЦ) и аналоговым заключается в качестве материалов и точности изготовления. Оригинальные детали производятся либо самим автопроизводителем, либо его уполномоченными поставщиками по строгим спецификациям, гарантирующим идеальную геометрию, коррозионную стойкость материалов корпуса и поршней, а также долговечность и стабильность уплотнительных манжет в условиях высоких давлений и температур. Аналоги, особенно бюджетные, могут использовать менее стойкие сплавы или резиновые смеси, что потенциально ведет к ускоренному износу, разбуханию или растрескиванию уплотнений.

Прямым следствием различий в качестве является надежность и безопасность. Оригинальный ГТЦ спроектирован и испытан для конкретной модели автомобиля, обеспечивая стабильную работу тормозной системы во всем диапазоне нагрузок. Риск отказа или снижения эффективности торможения из-за внутренних утечек, заклинивания поршня или коррозии каналов минимален. Качественные аналоги от известных производителей (OEM-поставщиков) могут приближаться к оригиналу, но дешевые аналоги несут существенные риски: возможны течи, "мягкая" педаль тормоза, неравномерное торможение или полный отказ системы, что критично для безопасности.

Критерии выбора и последствия

Основные аспекты для сравнения и принятия решения:

Безопасность: Оригинал гарантирует соответствие заводским стандартам безопасности. Качественный аналог (OEM-уровня) обычно безопасен. Риск с дешевыми аналогами высок.
Совместимость: Оригинал гарантированно подходит. Аналоги требуют тщательной проверки соответствия по каталожному номеру и спецификациям.
Срок службы: Оригинал рассчитан на весь срок службы узла. Качественный аналог может служить почти столько же. Дешевый аналог часто выходит из строя досрочно.
Гарантия: Оригинал обычно имеет гарантию производителя автомобиля. Гарантия на аналоги зависит от их производителя и продавца.
Стоимость: Оригинал значительно дороже. Качественные аналоги предлагают лучшее соотношение цены и качества. Дешевые аналоги привлекательны ценой, но рискованны.

Параметр	Оригинальный ГТЦ	Качественный Аналог (OEM)	Дешевый Аналог (Noname)
Качество материалов	Высшее, соответствует спецификациям автопроизводителя	Хорошее, близкое к оригиналу	Низкое, возможна экономия на металле и резине
Точность изготовления	Высокая, идеальная геометрия	Хорошая, минимальные допуски	Низкая, возможны отклонения
Надежность и Безопасность	Максимальная	Высокая	Низкая, высокий риск отказов
Стоимость	Высокая	Средняя	Низкая
Рекомендация	Для новых/на гарантии авто, приоритет безопасности	Оптимальный выбор для подержанных авто	Крайне не рекомендуется из-за рисков

Выбор между оригиналом и аналогом ГТЦ – это всегда компромисс между надежностью, безопасностью и стоимостью. Для новых автомобилей или при абсолютном приоритете безопасности оригинал предпочтителен. Для подержанных автомобилей качественные аналоги от проверенных производителей (таких как TRW, ATE, Bosch, Febi Bilstein и т.п., которые часто являются OEM-поставщиками) являются разумной и безопасной альтернативой. Дешевые небрендированные аналоги несут неоправданные риски для критически важной тормозной системы.

Профилактика закисания поршней в цилиндре

Основная причина закисания поршней – длительный простой автомобиля без эксплуатации тормозной системы. За это время тормозная жидкость активно впитывает влагу из воздуха, что приводит к коррозии металлических поверхностей внутри цилиндра. Образующаяся ржавчина и отложения блокируют свободное перемещение поршней.

Недостаточное обслуживание гидравлической системы усугубляет проблему: старая, загрязненная жидкость теряет защитные свойства и ускоряет коррозионные процессы. Особенно критично это для машин, эксплуатируемых в условиях высокой влажности или резких перепадов температур.

Ключевые меры профилактики

Соблюдение регламента замены тормозной жидкости – главное условие предотвращения закисания. Интервалы замены зависят от спецификации жидкости (DOT 3, DOT 4, DOT 5.1) и рекомендаций производителя авто, но в среднем составляют 1.5-2 года или 30-40 тыс. км пробега.

Дополнительные рекомендации:

Регулярная прокачка тормозов при обслуживании для удаления воздушных пробок и частично обновления жидкости в рабочих цилиндрах.
Контроль герметичности бачка и магистралей для минимизации попадания влаги и загрязнений.
Использование только рекомендованных типов тормозной жидкости с высокими антикоррозионными свойствами.
Периодическое "прощупывание" педали тормоза при длительной стоянке (раз в 1-2 недели) для перемещения поршней в цилиндре.

Признаки начинающегося закисания:

Тугая педаль тормоза	Усилие нажатия заметно возрастает
Неполный возврат педали	Педаль медленно или не до конца поднимается после отпускания
Снижение эффективности торможения	Увеличение тормозного пути даже при нормальном уровне жидкости

Контроль уровня жидкости как мера предосторожности

Регулярная проверка уровня тормозной жидкости в бачке главного цилиндра – обязательная процедура для поддержания работоспособности тормозной системы. Жидкость выполняет ключевую роль в передаче усилия от педали к колесным цилиндрам, а её недостаток может привести к частичной или полной потере тормозов.

Производители рекомендуют контролировать уровень каждые 2–3 тыс. км пробега или перед длительными поездками. Для корректной проверки автомобиль должен стоять на ровной поверхности, а бачок – оставаться чистым во избежание загрязнения системы при открытии крышки.

Критические последствия низкого уровня

Основные риски включают:

Завоздушивание контуров: При падении уровня ниже минимума в систему попадает воздух, вызывая «провал» педали и снижение эффективности торможения.
Ускоренный износ компонентов: Насос главного цилиндра может захватывать воздух вместо жидкости, что приводит к перегреву и повреждению уплотнений.
Отказ тормозов: Полное истощение запаса жидкости делает тормоза неработоспособными из-за отсутствия передачи давления.

Правила контроля и долива

Определите текущий уровень по меткам MIN/MAX на стенке бачка (холодный двигатель).
При необходимости долейте только рекомендованную производителем жидкость (например, DOT 4). Смешивание разных стандартов недопустимо.
Убедитесь в герметичности системы после закрытия крышки: потеки на корпусе цилиндра или снижение уровня через 1–2 дня сигнализируют об утечке.

Ситуация	Действие
Уровень между MIN/MAX	Норма, долив не требуется
Уровень близок к MIN	Долить до MAX, проверить через 100–200 км
Резкое падение уровня	Немедленная диагностика на СТО

Важно: Снижение уровня часто указывает на износ колодок или утечку в контурах. Если долив требуется чаще 1 раза в 3 месяца – проведите диагностику тормозных шлангов, суппортов и цилиндров.

Влияние качества жидкости на износ уплотнений

Качество тормозной жидкости напрямую определяет срок службы и надежность уплотнительных элементов (манжет, колец) внутри главного тормозного цилиндра (ГТЦ). Низкокачественные или неподходящие жидкости ускоряют их деградацию, приводя к потере герметичности.

Основная угроза исходит от гигроскопичности жидкости – ее способности поглощать влагу из воздуха. По мере накопления воды резко снижается температура кипения, но гораздо опаснее для уплотнений провоцируемая влагой коррозия и изменение химических свойств самой жидкости.

Механизмы разрушения уплотнений

Использование некондиционной или старой тормозной жидкости вызывает несколько критических проблем для уплотнений ГТЦ:

Химическая несовместимость: Уплотнения изготавливаются из специфических эластомеров (EPDM, SBR). Несоответствующая жидкость может вызвать их:
- Разбухание: Уплотнение теряет форму, увеличивается трение, поршень заклинивает.
- Усадку (усушку): Уплотнение твердеет, сжимается, теряет эластичность и способность герметизировать.
- Растворение/Размягчение: Материал уплотнения разрушается, теряет механическую прочность.
Коррозия: Вода в жидкости вызывает коррозию металлических деталей цилиндра (гильзы, поршня). Образующаяся ржавчина и шлам:
- Абразивно изнашивают поверхности уплотнений при движении поршня.
- Повреждают гладкие зеркальные поверхности гильзы цилиндра, о которые скользит уплотнение, ускоряя его износ.
Потеря смазывающих свойств: Деградировавшая жидкость плохо смазывает пару "уплотнение-гильза цилиндра", увеличивая трение и износ.

Последствия износа уплотнений ГТЦ крайне серьезны:

Внутренняя утечка: Жидкость просачивается мимо поршня внутри цилиндра. Это проявляется как:
- Провал педали тормоза при ее удержании.
- Снижение эффективности торможения.
Внешняя утечка: Жидкость вытекает наружу из-под задней манжеты ГТЦ или через уплотнители штока вакуумного усилителя. Это приводит к:
- Потере тормозной жидкости и падению уровня в бачке.
- Полному или частичному отказу тормозной системы.
- Повреждению лакокрасочного покрытия в моторном отсеке.
Заедание поршня: Разбухшие или поврежденные уплотнения могут заблокировать движение поршня, сделав тормоза неработоспособными.

Выбор и своевременная замена жидкости – ключ к долговечности ГТЦ:

Критерий	Рекомендация	Цель
Стандарт	Использовать только жидкость, указанную производителем авто (DOT 3, DOT 4, DOT 5.1).	Гарантия химической совместимости с уплотнениями.
Качество	Покупать продукцию проверенных брендов в надежных магазинах.	Избежать подделок и некачественного сырья.
Срок замены	Менять жидкость строго по регламенту (обычно каждые 2-3 года) или при падении температуры кипения ниже нормы.	Удалить накопленную влагу и продукты старения до того, как они повредят систему.
Гигроскопичность	Не оставлять бачок открытым дольше необходимого, плотно закрывать крышку.	Минимизировать впитывание атмосферной влаги.

Сроки плановой диагностики тормозной системы

Плановую диагностику тормозной системы, включая проверку главного тормозного цилиндра (ГТЦ), рекомендуется проводить регулярно для обеспечения безопасности. Стандартный интервал составляет каждые 10 000–15 000 км пробега или не реже одного раза в год, даже при малом пробеге. Более точные сроки определяются условиями эксплуатации (например, агрессивное вождение, частые поездки по городу с пробками, перевозка грузов).

Внеплановую проверку ГТЦ и всей тормозной системы необходимо выполнять немедленно при появлении симптомов неисправности. Игнорирование этих признаков может привести к частичной или полной потере эффективности торможения.

Ключевые аспекты диагностики ГТЦ и интервалы

Что проверяют при диагностике ГТЦ:

Уровень и состояние тормозной жидкости в бачке (мутность, загрязнения).
Наличие подтеков на корпусе цилиндра и в местах соединений гидравлических трубок.
Работоспособность уплотнительных манжет (проверяется по плавности хода педали и отсутствию «провалов»).
Состояние вакуумного усилителя (при его наличии).

Факторы, сокращающие междиагностический интервал:

Эксплуатация в тяжелых условиях: горная местность, бездорожье, высокая запыленность.
Агрессивный стиль вождения с частыми и резкими торможениями.
Появление симптомов неисправности:
- Мягкая или «ватная» педаль тормоза.
- Педаль проваливается до пола.
- Торможение требует повышенного усилия.
- Загорается индикатор BRAKE или ABS на панели приборов.

Пробег / Период	Рекомендуемое действие
Каждые 10 000–15 000 км	Комплексная диагностика тормозов, включая ГТЦ
Раз в год	Диагностика независимо от пробега
При замене тормозной жидкости (каждые 2-3 года)	Обязательная проверка ГТЦ на герметичность
При любых симптомах неисправности	Немедленная диагностика

Роль ГТЦ в общей безопасности автомобиля

Главный тормозной цилиндр преобразует усилие от педали тормоза в гидравлическое давление, распределяя его по контурам тормозной системы. Эта функция критична для моментальной реакции на команду водителя: при нажатии педали ГТЦ мгновенно активирует тормозные механизмы всех колес, обеспечивая контролируемое замедление в любых дорожных условиях.

Исправность ГТЦ напрямую определяет сохранность тормозного контура. Утечки жидкости, износ уплотнителей или завоздушивание приводят к частичной или полной потере тормозного усилия. В аварийных ситуациях это лишает водителя возможности экстренно остановить автомобиль, многократно увеличивая риск ДТП с тяжелыми последствиями.

Ключевые аспекты влияния на безопасность

Дублирование контуров: Современные ГТЦ с двумя независимыми секциями страхуют систему при утечке – отказ одного контура сохраняет работоспособность второго.
Стабильность давления: Герметичные поршни и манжеты предотвращают падение давления, исключая «проваливание» педали и потерю контроля.
Адаптация к нагрузке: Корректная работа вакуумного усилителя (через ГТЦ) обеспечивает комфортное усилие на педали без ущерба для эффективности торможения.

Неисправность ГТЦ	Риск для безопасности
Износ манжет	Утечка тормозной жидкости, медленное торможение
Коррозия поршня	Заедание механизма, блокировка колес
Загрязнение жидкости	Разбухание уплотнений, отказ тормозов

Список источников

При подготовке материала о главном тормозном цилиндре использовались специализированные технические издания и ресурсы, обеспечивающие достоверность информации. Основное внимание уделялось принципам работы, конструктивным особенностям и диагностике узла.

Источники включают современные руководства по обслуживанию тормозных систем, учебные пособия для автотехников и профильные технические публикации. Ниже представлен перечень использованной литературы и материалов для углубленного изучения темы.

Учебник "Автомобильные тормозные системы" под редакцией А.С. Иванова
Техническое руководство Bosch "Тормозные системы легковых автомобилей"
Монография Г.П. Никитина "Конструкция и расчет тормозных систем"
Практическое пособие "Диагностика гидропривода тормозов" В.К. Родионова
Сборник статей "Актуальные проблемы автомобильной безопасности" (НИИ Автопрома)
Техническая документация ГОСТ Р 41.13-2007 "Тормозные системы ТС"
Производственные инструкции ведущих автоконцернов (Volkswagen, Toyota, GAZ Group)
