Устройство клапана холостого хода
Статья обновлена: 18.08.2025
Клапан холостого хода (КХХ) – небольшой, но критически важный компонент системы управления двигателем современного автомобиля. Его задача – автоматически регулировать подачу воздуха в обход закрытой дроссельной заслонки для поддержания стабильных оборотов холостого хода.
Когда водитель отпускает педаль газа, дроссель закрывается, и мотор рискует заглохнуть. Именно клапан холостого хода, управляемый электронным блоком (ЭБУ), обеспечивает необходимый приток воздуха в обход заслонки, компенсируя изменение нагрузки на двигатель от генератора, кондиционера или прогрева.
Неисправность КХХ немедленно отражается на работе двигателя: появляются плавающие обороты, машина глохнет на светофорах или "дергается" при старте с места. Понимание устройства и принципа действия этого узла помогает вовремя диагностировать проблемы и избежать дорогостоящего ремонта.

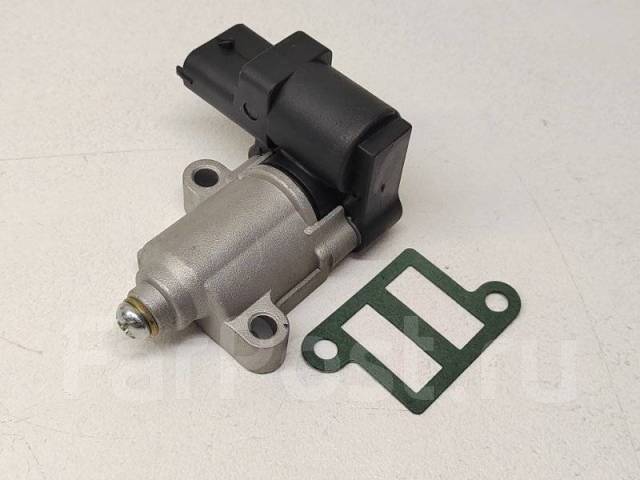

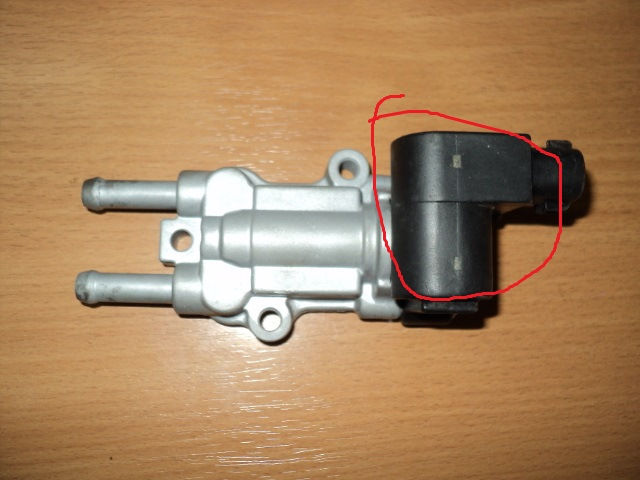

Конструкция и основные компоненты РХХ
Регулятор холостого хода представляет собой шаговый электродвигатель с конической запорной иглой, установленный в обход дроссельной заслонки. Основные элементы размещаются в металлическом или пластиковом корпусе с фланцем крепления к дроссельному узлу. Конструкция включает воздушный канал с посадочным седлом для регулировки потока воздуха.
Шток с клапаном соединён с ротором двигателя через червячную передачу или редуктор, обеспечивающий точное позиционирование. Входной патрубок интегрирован во впускной тракт до заслонки, а выходной – после неё. Электрическое подключение осуществляется через стандартный разъём с 4 контактами.
Ключевые компоненты РХХ
| Компонент | Назначение |
|---|---|
| Шаговый электродвигатель | Преобразует электрические импульсы ЭБУ в точное механическое перемещение штока |
| Запорная игла (конус) | Регулирует проходное сечение байпасного канала, изменяя объём воздуха |
| Возвратная пружина | Обеспечивает начальное положение иглы при отключении питания |
| Шток привода | Передаёт движение от двигателя к запорному элементу |
| Уплотнительное кольцо | Герметизирует соединение с дроссельным узлом |
Принцип работы основан на пошаговом выдвижении/втягивании иглы под управлением ЭБУ. Каждый шаг двигателя соответствует изменению сечения канала на 0,01–0,02 мм, позволяя точно дозировать воздух для поддержания стабильных оборотов холостого хода.
Место установки регулятора в двигателе
Регулятор холостого хода (РХХ) монтируется на корпусе дроссельного узла, обеспечивая прямой доступ к каналу подачи воздуха в обход закрытой дроссельной заслонки. Его расположение строго регламентировано для эффективного управления байпасным воздушным потоком, необходимым для поддержания стабильных оборотов двигателя при закрытом дросселе.
Конструктивно клапан крепится винтами к фланцу дроссельной заслонки, а его коническая игла (или запорный элемент) входит в калиброванное отверстие байпасного канала. Такая компоновка позволяет электронному блоку управления (ЭБУ) оперативно регулировать сечение канала, изменяя количество воздуха, поступающего во впускной коллектор.
Ключевые особенности размещения
- Непосредственная связь с дроссельным узлом: РХХ всегда интегрирован в конструкцию дроссельной заслонки или закреплён на ней.
- Ориентация относительно воздушного тракта: Устанавливается параллельно основному воздушному каналу, что минимизирует сопротивление потоку.
- Точность позиционирования: Зазор между запорной иглой и седлом канала критичен для корректной работы, требует чистоты и отсутствия механических повреждений.
| Компонент системы | Взаимосвязь с РХХ |
|---|---|
| Дроссельная заслонка | РХХ закреплён на её корпусе, управляет воздухом в обход заслонки |
| Датчик положения дроссельной заслонки (ДПДЗ) | Совместно передают данные в ЭБУ для расчёта корректировок холостого хода |
| Впускной коллектор | Воздух из байпасного канала РХХ напрямую поступает в коллектор |
Неправильный монтаж или повреждение посадочного места нарушает герметичность канала, провоцируя неустойчивые обороты, затруднённый пуск или самопроизвольную остановку двигателя. Профилактическая очистка зоны установки от картерных отложений обязательна при обслуживании системы впуска.
Принцип дозирования воздуха на холостых оборотах
Клапан холостого хода (КХХ) регулирует подачу воздуха в двигатель, минуя дроссельную заслонку при закрытом или приоткрытом её положении. Это достигается за счёт изменения проходного сечения канала ХХ с помощью запорного элемента (конусной иглы или ротора), положение которого управляется электронным блоком управления двигателем (ЭБУ). Воздух поступает непосредственно во впускной коллектор, обеспечивая стабильное образование топливно-воздушной смеси.
ЭБУ определяет необходимое количество воздуха на основе сигналов датчиков: положения дроссельной заслонки (ДПДЗ), температуры охлаждающей жидкости, частоты вращения коленвала и нагрузки на генератор. При отклонении оборотов от заданных значений (например, при включении фар или кондиционера) ЭБУ перемещает шток клапана, увеличивая или уменьшая сечение канала. Это позволяет мгновенно корректировать обороты холостого хода без участия водителя.
Ключевые аспекты работы
- Типы исполнительных механизмов: шаговый электродвигатель (точно позиционирует шток) или соленоид с ШИМ-управлением (регулирует сечение за счёт частоты импульсов).
- Компенсация нагрузки: при включении энергопотребителей (кондиционер, ГУР) клапан приоткрывается, подавая дополнительный воздух для поддержания оборотов.
- Прогрев двигателя: на холодном двигателе КХХ приоткрыт для повышения оборотов, по мере прогрева плавно снижает их до нормы.
| Состояние двигателя/автомобиля | Действие КХХ | Результат |
|---|---|---|
| Запуск холодного двигателя | Максимально открыт | Повышенные обороты (~1200 об/мин) |
| Прогрев до рабочей температуры | Постепенное закрытие | Снижение до штатных оборотов (~800 об/мин) |
| Включение кондиционера | Дополнительное открытие | Компенсация нагрузки для стабильности ХХ |
| Резкое сбрасывание газа | Кратковременное закрытие | Предотвращение остановки двигателя |
Взаимодействие РХХ с ЭБУ двигателя
Электронный блок управления (ЭБУ) непрерывно анализирует сигналы от датчиков, включая датчики положения дроссельной заслонки (ДПДЗ), частоты вращения коленчатого вала (ДПКВ), температуры охлаждающей жидкости (ДТОЖ) и массового расхода воздуха (ДМРВ). На основе этих данных ЭБУ рассчитывает оптимальное количество воздуха, необходимое для поддержания стабильных оборотов холостого хода при различных условиях (прогрев, включение кондиционера, нагрузка от генератора).
Для управления РХХ ЭБУ использует сигналы типа "шаг на открытие" или "шаг на закрытие". Регулятор холостого хода представляет собой шаговый электродвигатель или соленоид, который изменяет сечение байпасного канала в обход дроссельной заслонки. При изменении положения штока (иглы) регулируется поток воздуха, поступающий во впускной коллектор, что позволяет ЭБУ точно корректировать обороты двигателя независимо от положения педали акселератора.
Принципы работы системы
ЭБУ применяет два ключевых режима управления:
- Программное позиционирование: При включении зажигания шторка РХХ перемещается в предустановленное положение (калибровку), обеспечивая стартовый воздушный зазор.
- Обратная связь: Во время работы двигателя ЭБУ динамически корректирует положение штока на основе отклонения фактических оборотов от заданных (например, 800±50 об/мин).
Типовые алгоритмы коррекции:
- При падении оборотов ниже нормы (например, при включении фар) – РХХ увеличивает проходное сечение канала.
- При резком сбросе газа – РХХ приоткрывается для предотвращения остановки двигателя.
- При прогреве – поддерживает повышенные обороты (1100-1300 об/мин) до достижения рабочей температуры.
| Сигнал от ЭБУ | Действие РХХ | Результат |
|---|---|---|
| Импульсы +5В (прямая полярность) | Шток выдвигается | Уменьшение воздуха → снижение оборотов |
| Импульсы -5В (обратная полярность) | Шток втягивается | Увеличение воздуха → рост оборотов |
Неисправности РХХ (загрязнение, обрыв цепи) приводят к ошибкам в памяти ЭБУ (например, P0505-P0507) и характерным симптомам: нестабильный холостой ход, самопроизвольная остановка двигателя или повышенные обороты. Для диагностики ЭБУ использует тест возврата штока в нулевое положение при выключении зажигания.
Типичные признаки неисправности клапана холостого хода
Нестабильная работа двигателя на холостом ходу является основным индикатором проблем с клапаном. Обороты начинают самопроизвольно изменяться без воздействия водителя на педаль акселератора.
Двигатель может глохнуть при переключении на нейтральную передачу или при резком сбросе газа. Это происходит из-за недостаточной или избыточной подачи воздуха в обход дроссельной заслонки.
Ключевые симптомы включают:
- Плавающие обороты (самопроизвольное увеличение/снижение до 500-2000 об/мин)
- Затрудненный запуск двигателя без подгазовки
- Неожиданная остановка мотора на светофорах или при выключении передачи
- Снижение оборотов ниже нормы (менее 600 об/мин) с вибрацией кузова
- Повышенные обороты (900-1500 об/мин), не снижающиеся после прогрева
- Рывки при начале движения с места
- Загорание индикатора "Check Engine" с ошибками P0505-P0509
При появлении этих признаков требуется диагностика и чистка клапана. Если промывка не помогает, необходима замена компонента для восстановления стабильного холостого хода.
Проверка сопротивления обмотки мультиметром
Отсоедините электрический разъём клапана холостого хода для исключения паразитных цепей. Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0–200 Ом. Убедитесь в отсутствии загрязнений или окислов на контактах разъёма клапана.
Подключите щупы мультиметра к выводам обмотки регулятора. Для двухвыводных клапанов стандартного типа подключение производится к обоим контактам одновременно. В конструкциях с 4 контактами проверяйте попарно соответствующие обмотки согласно схеме производителя.
Интерпретация показаний
Сопротивление исправной обмотки обычно находится в диапазоне 40–80 Ом. Возможные отклонения:
- 0 Ом – короткое замыкание обмотки
- 1 или ∞ – обрыв цепи
- Отклонение >20% от номинала – частичная деградация обмотки
Для точной диагностики сверьтесь с техническими требованиями производителя. Несоответствие норме требует замены клапана.
Тестирование работоспособности клапана подачей 12V
Подача 12 вольт напрямую на контакты клапана холостого хода (КХХ) – базовый метод проверки его механической исправности. Для этого потребуется источник постоянного тока 12V (автомобильный аккумумулятор или блок питания) и два провода.
Отсоедините электрический разъем клапана и подключите провода от источника питания к его контактам. Важно соблюдать полярность согласно схеме конкретной модели автомобиля – при неправильном подключении игла может не сработать или выйти за пределы рабочего хода.
Порядок действий и оценка результата
- Надежно зафиксируйте клапан в руке (не на двигателе).
- Коснитесь проводами клемм КХХ на 1-2 секунды.
- Наблюдайте за штоком (иглой) клапана:
- Исправный клапан: Резко втягивает или выдвигает шток с характерным щелчком.
- Неисправный клапан: Отсутствие движения штока, слабое перемещение или заедание.
- Повторите подачу напряжения 3-4 раза, изменяя полярность при каждом подключении (если тип клапана это допускает).
Предупреждение: Не удерживайте напряжение дольше 2-3 секунд во избежание перегрева обмотки. Данный тест проверяет только целостность катушки и свободу хода штока, но не диагностирует проблемы с управляющим сигналом ЭБУ или утечки воздуха.
Очистка жиклера и штока от нагара
Для очистки жиклера холостого хода используйте аэрозольный очиститель карбюратора или карбоклинер. Тщательно распылите состав внутрь канала, уделяя внимание отверстию малого диаметра. Запрещено применять металлические иглы или проволоку – это повредит калиброванное сечение. Повторяйте обработку до полного растворения отложений.
Шток клапана очищайте мягкой ветошью, смоченной в очистителе. Аккуратно протрите боковую поверхность конуса, удаляя смолистый нагар и пыль. Проверьте легкость хода штока рукой – он должен перемещаться без заеданий. При сильном загрязнении демонтируйте узел, замочите на 15 минут в очистителе, после чего продуйте сжатым воздухом.
Ключевые этапы процедуры
- Отключите разъем питания клапана холостого хода
- Снимите корпус дроссельного узла с авто
- Обработайте жиклер распылителем с двух сторон
- Выдержите паузу 5-7 минут для растворения нагара
- Протрите шток чистой микрофиброй без ворса
- Проверьте состояние уплотнительного кольца
- Соберите узел в обратной последовательности
Важно: После монтажа выполните адаптацию клапана через диагностический сканер. Отсутствие калибровки вызовет плавающие обороты или ошибку P0506. Используйте только специализированные автохимикаты – бензин или ацетон повредят тефлоновое покрытие штока.
| Тип загрязнения | Метод очистки | Риски при игнорировании |
|---|---|---|
| Смолистые отложения в жиклере | Промывка аэрозолем + продувка | Неустойчивый холостой ход, глохнет на светофоре |
| Залегание сажи на штоке | Механическая очистка ветошью | Заедание штока, ошибка "превышен допуск ХХ" |
| Коксование направляющей | Замачивание детали | Вибрация двигателя, повышенный расход топлива |
Диагностика утечек воздуха в обход РХХ
Неучтенный воздух, проникающий в двигатель минуя РХХ, нарушает расчетное соотношение топливовоздушной смеси. Это провоцирует нестабильные обороты холостого хода, плавание стрелки тахометра или самопроизвольную остановку двигателя.
Основными источниками утечек становятся поврежденные вакуумные шланги, треснувшие патрубки, деформированные уплотнительные кольца форсунок, прогоревшие прокладки впускного коллектора, а также негерметичность дроссельной заслонки или регулятора давления топлива.
Методы выявления утечек
- Визуальный осмотр
Проверьте целостность всех вакуумных линий, шлангов системы вентиляции картера (PCV), соединений воздуховода между РХХ и дроссельным узлом. Ищите трещины, потертости, следы масляных подтеков в местах соединений. - Тест с распылением очистителя(с осторожностью!)
На работающем двигателе распыляйте малое количество очистителя карбюратора или легковоспламеняющейся жидкости (WD-40, эфир) на потенциальные места утечек. Временное повышение оборотов укажет на всасывание жидкости через неплотность. - Дымогенератор (наиболее эффективный метод)
Специальное устройство нагнетает дым во впускной тракт при заглушенном двигателе. Выход дыма из трещин, неплотных соединений или прокладок визуально идентифицирует утечку. - Проверка герметичности вакуумной системы
Пережмите основные вакуумные магистрали поочередно (например, пинцетом). Стабилизация оборотов при пережатии конкретного шланга указывает на утечку в его контуре или подключенных к нему компонентах (клапан адсорбера, усилитель тормозов).
| Симптом утечки | Возможная причина |
|---|---|
| Высокие, нерегулируемые обороты ХХ | Крупный разрыв шланга, отсоединение патрубка |
| Плавающие обороты, дерганье | Микротрещины в шлангах, износ уплотнителей форсунок |
| Глохнет на холостом ходу при прогреве | Прогоревшая прокладка коллектора, дефект вакуумного усилителя тормозов |
Замена регулятора холостого хода своими руками
Перед началом работ подготовьте новый регулятор холостого хода (РХХ), соответствующий модели вашего автомобиля, крестовую отвертку, ветошь и очиститель для дроссельного узла. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ.
Найдите РХХ, который обычно крепится на корпусе дроссельной заслонки двумя или тремя винтами. В некоторых моделях он может быть скрыт под воздуховодом – при необходимости демонтируйте мешающие элементы для доступа к крепежным винтам регулятора.
Пошаговая процедура замены
- Отсоедините электрический разъем регулятора, нажав на фиксатор-защелку.
- Выкрутите крепежные винты крестовой отверткой (удерживайте корпус РХХ от проворачивания).
- Извлеките старый регулятор, аккуратно раскачивая его из стороны в сторону.
- Очистите посадочное место на дроссельном узле от грязи ветошью с очистителем.
- Проверьте состояние уплотнительного кольца на новом РХХ – при повреждении замените его.
- Установите новый регулятор, затяните винты равномерно без перекоса (момент затяжки 3-5 Нм).
- Подключите разъем до характерного щелчка фиксатора.
После сборки подключите аккумулятор и выполните адаптацию РХХ: запустите двигатель на 5-10 минут без нагрузки (без включения фар, печки), затем заглушите мотор на 20 секунд. Повторите цикл 2-3 раза для калибровки положения иглы регулятора блоком управления.
| Типичные ошибки | Последствия |
| Перетяжка крепежных винтов | Деформация корпуса, заклинивание штока |
| Загрязнение посадочного места | Подсос воздуха, плавающие обороты |
| Отсутствие адаптации | Неустойчивая работа на ХХ, глохнущий двигатель |
Обучение и адаптация нового клапана холостого хода
После замены клапана холостого хода (КХХ) или сброса ошибок ЭБУ двигателя требуется процедура адаптации. Это связано с тем, что электронный блок управления (ЭБУ) "обучается" новым параметрам работы регулятора: базовому положению штока, скорости срабатывания и диапазону хода. Без калибровки возможны нестабильные обороты холостого хода, самопроизвольные остановки двигателя или плавающие показатели тахометра.
Процесс адаптации обычно выполняется автоматически при соблюдении условий: прогрев двигателя до рабочей температуры (80-95°C), выключенные энергопотребители (фары, кондиционер, печка), нейтральная передача (для МКПП) или режим "P" (для АКПП). ЭБУ проводит серию тестовых перемещений штока клапана, запоминая крайние положения и корректируя шаговые команды. Длительность составляет 2-10 минут в зависимости от модели авто.
Ключевые этапы процедуры
Основные шаги для успешной адаптации:
- Прогрев двигателя до нормализованных температур охлаждающей жидкости и впускного коллектора.
- Остановка двигателя на 10 секунд после прогрева для инициализации ЭБУ.
- Запуск мотора и работа на холостом ходу без вмешательства (не нажимая педаль акселератора).
- Контроль стабилизации оборотов (обычно 600-900 об/мин) в течение заданного времени.
Если автоматическая адаптация не происходит, используют:
- Специализированные диагностические сканеры с функцией "Reset IACV learn values".
- Ручной сброс через отключение АКБ на 15-20 минут (менее эффективен для современных авто).
- Алгоритм "педального ввода": последовательные манипуляции с акселератором при включенном зажигании.
| Признак успеха | Ошибка адаптации |
|---|---|
| Стабильные обороты (±50 об/мин) | Скачки оборотов после прогрева |
| Отсутствие вибрации руля | Глохнет при включении передачи |
| Быстрый отклик на нагрузку (фары/печка) | Загорается Check Engine |
Важно! Неудачная адаптация часто указывает на подсос воздуха, загрязнение дросселя или механические дефекты нового клапана. После 3-5 неудачных попыток требуется диагностика системы впуска.
Профилактика распространенных поломок РХХ
Регулярная чистка клапана холостого хода – ключевая мера профилактики. Загрязнения (нагар, пыль, масляные отложения) на штоке, игле или посадочном канале мешают свободному ходу и точной регулировке потока воздуха. Используйте для очистки специальный аэрозольный очиститель карбюратора или дроссельных заслонок. Нанесите средство на запорную иглу, шток и внутренние поверхности канала, аккуратно удаляя отложения мягкой кисточкой или безворсовой салфеткой. Избегайте механических повреждений и агрессивных растворителей.
Контролируйте состояние воздушного фильтра и вовремя заменяйте его. Забитый фильтр увеличивает разрежение во впускном тракте и заставляет РХХ работать с большим усилием, ускоряя износ. Проверяйте герметичность воздуховодов между фильтром, датчиком массового расхода воздуха и дроссельным узлом. Подсос неучтенного воздуха после РХХ приводит к нестабильному холостому ходу и некорректной работе регулятора.
Дополнительные меры для продления ресурса
Соблюдайте следующие рекомендации:
- Избегайте частых коротких поездок: двигатель не успевает прогреться до рабочей температуры, что способствует образованию конденсата и отложений в системе впуска.
- Проверяйте состояние дроссельной заслонки: сильные отложения на заслонке влияют на общую работу системы управления воздухом.
- Контролируйте исправность датчиков: некорректные данные с ДПДЗ (датчика положения дроссельной заслонки) или ДТОЖ (датчика температуры охлаждающей жидкости) приводят к ошибочным командам ЭБУ на РХХ.
Критические факторы, вызывающие перегрузку РХХ:
| Фактор | Последствие для РХХ |
|---|---|
| Неисправности системы зажигания | ЭБУ пытается стабилизировать холостой ход за счет РХХ, маскируя пропуски зажигания |
| Проблемы с топливоподачей (грязные форсунки, слабый бензонасос) | РХХ чрезмерно увеличивает поток воздуха для компенсации бедной смеси |
| Значительный подсос воздуха во впускном коллекторе | Регулятор выходит на пределы регулировки для удержания оборотов |
При замене РХХ устанавливайте только оригинальные или проверенные качественные аналоги. Дешевые несертифицированные изделия часто имеют несоответствующий рабочий ход штока или низкую точность позиционирования, что ведет к быстрому выходу из строя и повторным неисправностям. После установки нового регулятора выполните процедуру адаптации холостого хода согласно сервисной инструкции автомобиля.
