Устройство панели приборов Mitsubishi Lancer 9

Статья обновлена: 18.08.2025

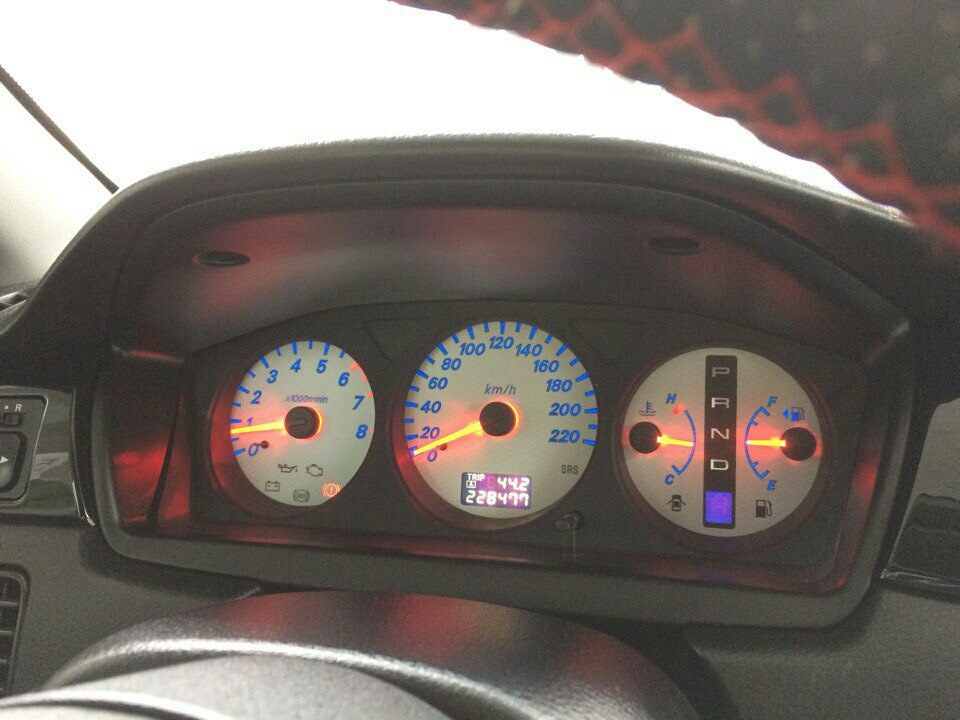

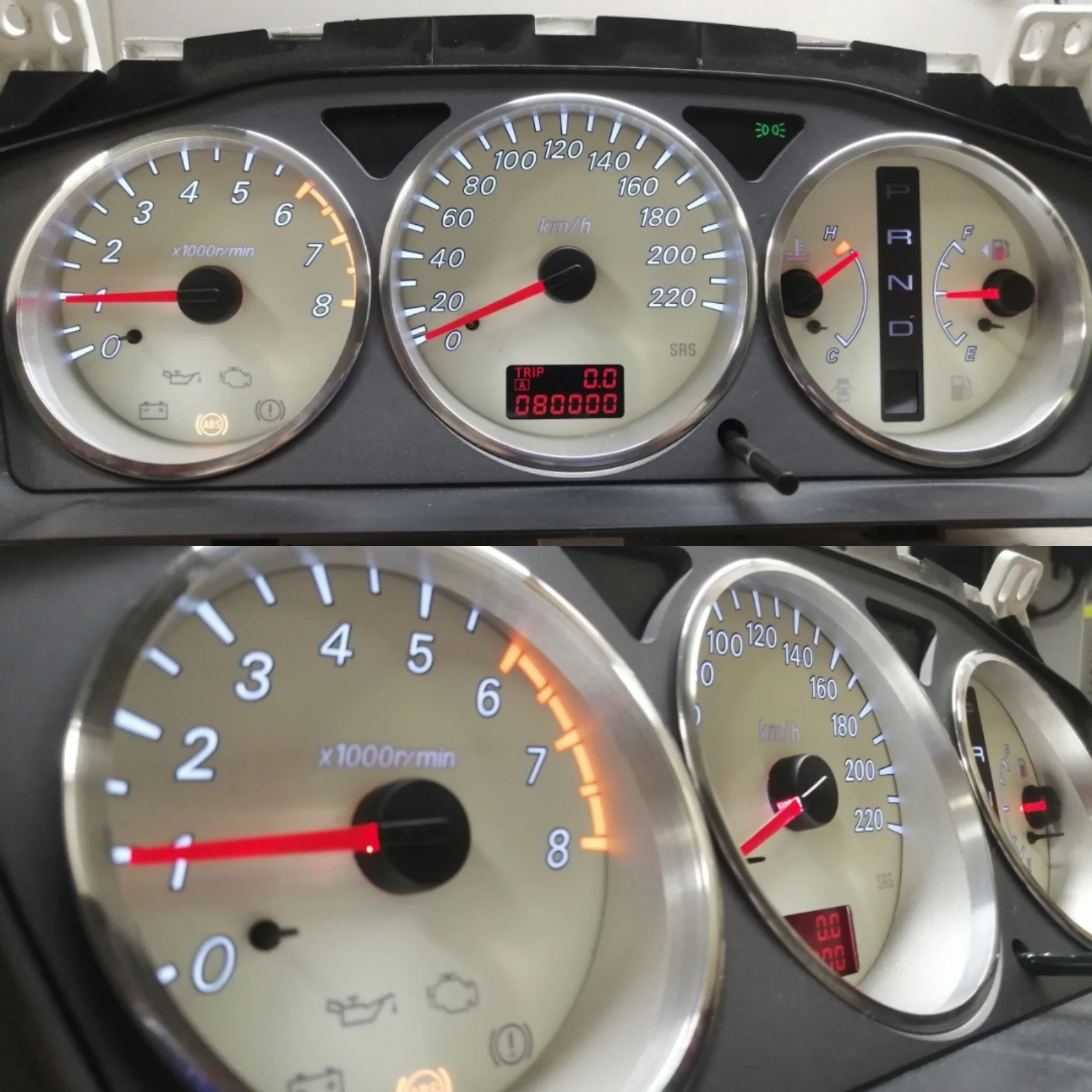

Щиток приборов Mitsubishi Lancer IX формирует ключевой интерфейс между автомобилем и водителем.

Конструкция панели сочетает функциональность и узнаваемый дизайн, характерный для эпохи спортивных седанов.

Разберем ее компоненты, принцип работы и особенности эксплуатации в деталях.

Расшифровка сигналов индикатора Check Engine для Lancer IX

Индикатор Check Engine (CEL) на приборной панели Mitsubishi Lancer IX активируется при обнаружении системой OBD-II отклонений в работе двигателя, топливной системы или контроля выбросов. Его появление требует немедленной диагностики, так как причины могут варьироваться от незначительных сбоев до критических неисправностей.

Для точной расшифровки сигнала необходимо подключить диагностический сканер к разъему OBD-II (расположен под рулевой колонкой) и считать код ошибки. Каждый код формата P0XXX указывает на конкретную проблему, требующую верификации.

Распространенные коды ошибок и их интерпретация

Код	Описание	Ключевые причины
P0101	Выход за пределы диапазона ДМРВ	Загрязнение ДМРВ, подсос воздуха, негерметичность патрубков
P0300-P0304	Пропуски воспламенения	Неисправные свечи/катушки зажигания, низкая компрессия, проблемы с форсунками
P0420	Низкая эффективность катализатора	Износ каталитического нейтрализатора, неисправность лямбда-зондов
P0441	Некорректный поток продувки адсорбера	Забитый угольный фильтр, неисправность клапана продувки, утечки в системе EVAP
P0135	Неисправность цепи подогрева ДК1	Обрыв проводки, окисление контактов, выход из строя предкаталитического датчика кислорода

Критичность индикатора:

Мигающий CEL – требует немедленной остановки двигателя (риск повреждения катализатора из-за пропусков зажигания)
Постоянно горящий CEL – диагностика обязательна в ближайшие 100-200 км, но движение допускается

После устранения причины сброс ошибки выполняется сканером OBD-II или отключением АКБ на 10 минут. Игнорирование сигнала CEL приводит к повышенному расходу топлива, потере мощности, выходу из строя катализатора и дорогостоящему ремонту.

Замена ламп подсветки спидометра без снятия панели

Доступ к лампам подсветки спидометра возможен через технологическое отверстие за рулевой колонкой, прикрытое пластиковой заглушкой. Для этого необходимо полностью выкрутить рулевую колонку на себя и вниз, освободив максимальное пространство для манипуляций.

После снятия заглушки становятся видны задняя часть комбинации приборов и фиксаторы пластиковой рамки спидометра. Требуется тонкой плоской отверткой или пластиковым медиатором аккуратно отщелкнуть верхний и нижний фиксаторы рамки, после чего она легко выдвигается на себя вместе со стрелками и шкалой.

Последовательность работ

Отсоединить минусовую клемму аккумулятора для обесточивания системы.
Отрегулировать рулевую колонку в крайнее нижнее и выдвинутое положение.
Снять пластиковую заглушку над рулевой колонкой (удерживается на клипсах).
Через полученное отверстие найти фиксаторы рамки спидометра (2 сверху, 2 снизу).
Аккуратно отжать фиксаторы поочередно плоским инструментом.
Плавно вытянуть рамку со шкалой на себя до полного выхода из пазов.

Важно: При извлечении рамки избегать резких движений и перекоса – стрелки закреплены на оси датчиков и могут погнуться. Держать элемент строго параллельно плоскости приборов.

Замена лампочек и сборка

На обратной стороне извлеченной рамки расположены поворотные патроны ламп подсветки (обычно тип T5 или T10).
Каждый патрон проворачивается против часовой стрелки на 15-20 градусов и извлекается.
Неисправная лампа вынимается из патрона, заменяется на новую аналогичной мощности и цвета свечения.
Патрон вставляется обратно в гнездо и фиксируется легким поворотом по часовой стрелке.

Установка рамки производится в обратном порядке: аккуратное совмещение оси стрелок с датчиками, равномерное нажатие по периметру до характерного щелчка всех фиксаторов. Перед подключением АКБ рекомендуется проверить работоспособность ламп, включив зажигание.

Диагностика неисправностей датчика уровня топлива

При некорректной работе датчика уровня топлива (ДУТ) на приборной панели Лансер 9 наблюдаются характерные симптомы: стрелка указателя хаотично колеблется, замирает в одном положении либо показывает «пустой» бак при наличии горючего. Также возможны ложные срабатывания сигнальной лампы резерва. Первичный этап диагностики включает визуальный осмотр топливного модуля и проводки на предмет механических повреждений, окисления контактов или перетирания проводов.

Для точной проверки потребуется мультиметр. Снимите разъем с датчика (расположен на топливном модуле под задним сиденьем) и измерьте сопротивление между его клеммами при различных уровнях топлива. Сравните показатели с эталонными значениями: для пустого бака – 110-130 Ом, для полного – 3-5 Ом. Отсутствие изменений сопротивления или обрыв цепи подтверждают неисправность поплавкового потенциометра.

Методы устранения распространённых неполадок

Зависание поплавка: демонтируйте топливный модуль, очистите направляющие от грязи, проверьте плавность хода поплавка.
Окисление контактов: зачистите клеммы датчика и разъёма, обработайте токопроводящей смазкой.
Обрыв дорожек потенциометра: замените ДУТ или весь топливный модуль в сборе при износе резистивного слоя.

Важно! Перед заменой датчика исключите неисправности цепи: проверьте напряжение на разъёме приборной панели при включенном зажигании (должно быть ~12В), целостность проводов «массы» и сигнального кабеля до ЭБУ. Ошибки бортовой диагностики (коды P0460-P0464) считываются через OBD-II разъем и помогают локализовать проблему.

Симптом	Возможная причина	Проверка
Стрелка в нулевом положении	Обрыв цепи, заклинивание поплавка	Замер сопротивления ДУТ, осмотр механизма
Постоянно полный бак	Короткое замыкание в проводке	Прозвонка проводов на КЗ к «+»
Скачки показаний	Износ резистивной дорожки	Плавное перемещение поплавка с контролем мультиметра

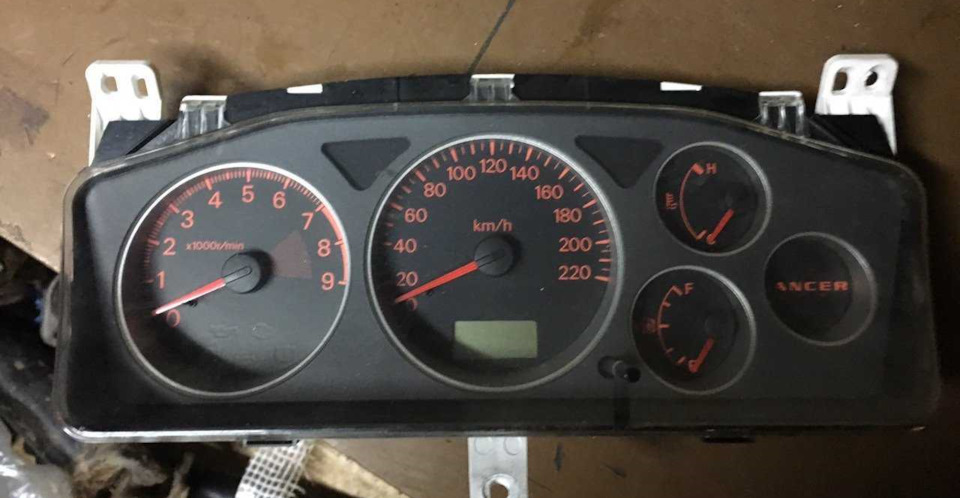

Снятие и установка комбинации приборов Mitsubishi Lancer 9

Перед началом работ подготовьте фигурную отвертку, защитные перчатки и чистую ветошь. Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и ошибок ЭБУ. Убедитесь, что ключ зажигания извлечен из замка.

Снимите пластиковую накладку рулевой колонки, открутив два винта снизу. Аккуратно демонтируйте верхний кожух приборной панели, поддевая его по периметру пластиковой лопаткой. Приложите маркировочную ленту на разъемы для корректного восстановления схемы подключения.

Пошаговый процесс демонтажа

Выкрутите 4 крепежных винта (сверху и снизу ободка спидометра)
Потяните комбинацию на себя, отсоедините три колодки разъемов:
- Синий 12-пиновый (данные CAN-шины)
- Черный 16-пиновый (питание + подсветка)
- Белый 8-пиновый (сигналы датчиков)
Извлеките блок, избегая касания стрелок механических указателей

Тип разъема	Ключевые цепи	Риски при подключении
Синий (12-pin)	ABS, иммобилайзер, ЧЭД	Ошибка P0500
Черный (16-pin)	+12V, подсветка, масса	Перегорание ламп
Белый (8-pin)	Топливо, температура, тахометр	Ложные показания

При установке новой комбинации обязательно сверьте каталожный номер (обычно 8701A-XY). Подсоедините разъемы до характерного щелчка фиксаторов, соблюдая маркировку. Закрепите блок винтами с моментом затяжки 1.5-2 Н·м.

Перед финальной сборкой подключите АКБ и выполните тестовый запуск: проверьте калибровку стрелок, работу контрольных ламп (особенно CHECK ENGINE) и подсветки. Убедитесь в отсутствии ошибок через диагностический разъем OBD-II. Только после успешной проверки установите защитные кожухи.

Настройка одометра после замены приборного блока

Правильная корректировка пробега критична для сохранения юридической чистоты автомобиля и точности сервисного обслуживания. Несанкционированное изменение показаний одометра законодательно запрещено в большинстве стран, включая РФ, поэтому процедуру выполняют исключительно при замене приборной панели с обязательной фиксацией в документах.

Восстановление исходного пробега требует специального оборудования и программного обеспечения, так как данные хранятся в защищённой памяти ЭБУ приборного блока. Механический сброс или ручная подкрутка шестерёнок спидометра на Lancer IX неэффективны и приведут к поломке датчиков.

Порядок действий для легальной корректировки

Этапы процедуры:

Фиксация текущего пробега в акте замены приборного блока с подписью мастера и владельца
Подключение диагностического адаптера к OBD-II разъёму автомобиля
Использование специализированного ПО:
- Для оригинальных блоков – Mitsubishi MUT-III
- Для неоригинальных панелей – универсальные программаторы (например, UPA-USB)
Ввод подтверждённого пробега через интерфейс программы
Внесение данных о замене в электронный журнал ЭБУ

Важно: После записи данных выполните тестовый прогон – показания одометра должны синхронизироваться со спидометром и бортовым компьютером. Расхождение в 2-3% считается нормой из-за калибровки датчиков.

Оборудование	Назначение	Риски при ошибке
MUT-III / Openport 2.0	Корректировка заводских блоков	Блокировка иммобилайзера
CH341A программатор	Перепрошивка EEPROM (24c16)	Повреждение чипа памяти

Предупреждение: Самостоятельная настройка без опыта работы с EEPROM часто приводит к необратимым сбоям в работе CAN-шины. Для гарантии сохранения пробега обращайтесь в авторизованные сервисные центры Mitsubishi с лицензией на ПО.

Ремонт залипающих кнопок управления аудиосистемой на торпедо

Основной причиной залипания кнопок является попадание липких веществ (напитки, сладости) или накопление пыли и грязи между контактами. Со временем это приводит к потере тактильного отклика и некорректному срабатыванию функций. В запущенных случаях кнопки могут полностью блокироваться в нажатом положении.

Для восстановления работоспособности потребуется демонтировать аудиоблок с торпедо. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ – это предотвратит короткое замыкание и ошибки бортового компьютера. Подготовьте набор отверток (крестовых и плоских), спирт изопропиловый, ватные палочки и зубочистки.

Пошаговая процедура чистки

Снимите декоративную накладку торпедо вокруг магнитолы, поддевая её пластиковой картой
Выкрутите крепежные винты магнитолы и аккуратно извлеките блок из посадочного места
Отсоедините разъемы проводки на задней панели, запоминая их расположение
Разберите корпус аудиоблока, открутив винты на боковых стенках

Ключевой этап: Обработайте контактные группы кнопок ватной палочкой, смоченной в изопропиловом спирте. Особое внимание уделите:

Силиконовым мембранам с токопроводящими дорожками
Контактным площадкам на плате
Механическим направляющим кнопок

Просушите все компоненты не менее 30 минут перед сборкой. Проверьте подвижность кнопок до установки магнитолы в торпедо. При сильном износе резиновых мембран потребуется их замена – поищите оригинальные запчасти по коду MR560213 для Lancer 9.

Тип неисправности	Способ устранения
Липкая поверхность	Протирание спиртовым раствором
Загрязнение контактов	Чистка ластиком + обезжиривание
Деформация мембраны	Замена силиконового элемента

Чистка контактов разъёма ЭБУ за приборной панелью

Для доступа к разъёму ЭБУ необходимо аккуратно демонтировать нижнюю часть торпедо со стороны водителя, открутив крепёжные саморезы и клипсы по периметру пластиковой накладки. После снятия защиты станет виден блок управления с многоштырьковым разъёмом, зафиксированный пластиковой защёлкой или болтами. Перед отсоединением колодки обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.

Аккуратно отожмите фиксатор разъёма и отсоедините колодку от корпуса ЭБУ, избегая резких движений. Визуально осмотрите металлические контакты на обеих частях разъёма: характерными признаками проблем являются окислы (белёсый или зеленоватый налёт), потемнение металла или следы перегрева (оплавление пластика). Обратите внимание на возможный люфт или неплотное прилегание штырьков.

Процесс очистки

Обработайте контакты с двух сторон очистителем электрооборудования (WD-40 Specialist Contact Cleaner, LIQUI MOLY Kontakt Reiniger), распыляя средство короткими нажатиями
Аккуратно протрите штырьки и гнёзда безворсовой салфеткой или ватной палочкой, смоченной в очистителе
При сильных окислах используйте ластик-стирашку для карандашей: аккуратно потрите поверхность контактов до появления металлического блеска
Просушите разъёмы сжатым воздухом или естественным путём в течение 10-15 минут

После очистки нанесите на контакты тонкий слой токопроводящей смазки (например, Molykote Electra) для защиты от влаги и улучшения проводимости. Совместите разъём с гнездом ЭБУ и плотно защёлкните фиксатор до характерного щелчка. Убедитесь в отсутствии перекосов и надёжной фиксации колодки перед установкой панели на место.

Тип загрязнения	Рекомендуемый способ очистки	Запрещённые методы
Лёгкая пыль/загрязнения	Очиститель контактов + воздух	Жёсткие щётки
Окисление, коррозия	Ластик + очиститель	Наждачная бумага
Остатки смазки, масло	Специализированный обезжириватель	Бензин/ацетон

Повторно подключите аккумулятор и выполните тестовый запуск двигателя. Проверьте работу приборной панели: исчезновение ошибок (например, CHECK ENGINE), корректное отображение оборотов и скорости укажет на успешность процедуры. При сохранении проблем потребуется углублённая диагностика проводки или самого ЭБУ.

Интеграция дополнительных индикаторов в штатную панель

Основная сложность интеграции новых индикаторов в штатную панель Lancer 9 заключается в ограниченности физического пространства и необходимости сохранения заводской эргономики. Требуется тщательно подбирать габариты устройств и продумывать расположение, чтобы избежать визуального "захламления" и обеспечить удобство считывания информации во время движения.

Электрическое подключение дополнительных приборов требует аккуратной врезки в штатную электропроводку с обязательным использованием предохранителей. Ключевые точки подключения включают цепи ACC/зажигания для питания, массу кузова, а также сигнальные провода датчиков (например, давления масла или температуры ОЖ). Крайне важно исключить риски короткого замыкания и перегрузки штатных цепей.

Ключевые методы установки

Для монтажа применяют несколько подходов:

Замена заглушек на центральной консоли компактными индикаторами (вольтметр, температура масла)
Использование пространства A-стойки для установки пилотов турбины или широкополосного лямбда-зонда
Изготовление индивидуальных держателей на рулевую колонку для тахометра или буст-метра
Интеграция в торпедо путём фрезеровки посадочных мест с последующей подсветкой, согласованной с OEM-стилем

При выборе индикаторов критично учитывать цветовую температуру подсветки для визуального единства со штатными приборами. Для Lancer 9 характерен оранжево-красный спектр (около 2400K), поэтому холодные тона (синий, белый) будут создавать диссонанс. Рекомендуется использовать светодиоды с регулируемой цветопередачей или фильтры.

Тип индикатора	Рекомендуемое место	Сложность подключения
Буст-метр	Левая A-стойка	Средняя (вакуумная магистраль + датчик)
Вольтметр	Заглушка прикуривателя	Низкая (питание + масса)
Датчик EGT	Правая A-стойка	Высокая (вварка сенсора в коллектор)
Контроль AFR	Рулевая колонка	Средняя (подключение к ЭБУ/датчику O2)

Обязательным этапом является программная калибровка новых приборов и проверка их работы во всех режимах эксплуатации авто. Особое внимание уделяют герметизации проводки при выведении сигнальных линий через моторный щит. Некачественная изоляция проводов в зоне педального узла может привести к затиранию и КЗ.

Прошивка контроллера панели для калибровки тахометра

Калибровка тахометра на приборной панели Lancer 9 требует прямого вмешательства в программное обеспечение контроллера, так как механическая регулировка не предусмотрена производителем. Ошибки в показаниях обычно вызваны износом датчиков, изменением характеристик двигателя или сбоями в прошивке после длительной эксплуатации.

Для выполнения процедуры необходимо подключиться к диагностическому разъему OBD-II через специализированный программатор (например, OpenPort 2.0 или Kess V2) и считать текущую прошивку блока приборов. Изменение калибровочных коэффициентов выполняется вручную путем редактирования HEX-кода в областях, отвечающих за преобразование сигнала с коленвала в показания стрелки.

Ключевые этапы калибровки

Считывание оригинальной прошивки с использованием ПО (EVC, PCMFlash) и сохранение резервной копии.
Поиск в HEX-редакторе (WinOLS, TunerPro) карты преобразования частоты:
- Идентификация параметров RPM Scaling Factor (множитель)
- Корректировка значений RPM Offset (смещение)
Верификация изменений на стенде с генератором сигналов для имитации работы коленвала.
Прошивка модифицированного файла обратно в контроллер с обязательной проверкой контрольных сумм.

Параметр	Стандартное значение	Тип корректировки
Коэффициент импульсов (Pulse per km)	4000-6000	Увеличение при занижении показаний
Калибровочное смещение (RPM offset)	±50 об/мин	Коррекция нулевой точки

Внимание! Ошибки в прошивке могут привести к полному отказу приборной панели. Требуется точное соответствие версии ПО контроллера и соблюдение процедуры записи. После успешной калибровки выполните тестовую поездку с параллельным мониторингом реальных оборотов через диагностический сканер для подтверждения точности.
