Устройство сервотроник в автомобилях

Статья обновлена: 18.08.2025

Сервотроник – электронно-гидравлическая система, ключевой компонент современных автомобилей, отвечающий за адаптацию рулевого управления.

Устройство динамически изменяет усилие на руле в зависимости от скорости движения машины и дорожных условий.

Основная задача сервотроника – повышение комфорта и безопасности: легкое маневрирование на низких скоростях сочетается с устойчивостью и четкой обратной связью на трассе.

Основные компоненты системы сервотроник

Сервотроник интегрируется в гидравлическую или электронную систему рулевого управления для адаптивного изменения усилия на руле. Ключевыми элементами являются датчики скорости, электронный блок управления (ЭБУ), исполнительное устройство и механизм рулевой рейки. Каждый компонент выполняет специфическую функцию в цепи регулировки.

Работа системы начинается с измерения скорости движения, после чего ЭБУ вычисляет оптимальное усилие. Исполнительный механизм физически изменяет характеристики рулевого управления, обеспечивая комфорт на малых скоростях и повышенную стабильность на высоких. Отказ любого элемента нарушает адаптивные свойства системы.

Ключевые элементы системы

Датчик скорости автомобиля - фиксирует текущую скорость движения через ABS или коробку передач, передавая данные в ЭБУ.
Электронный блок управления (ЭБУ) - анализирует скорость, нагрузку на двигатель и другие параметры, рассчитывая необходимое усилие на руле.

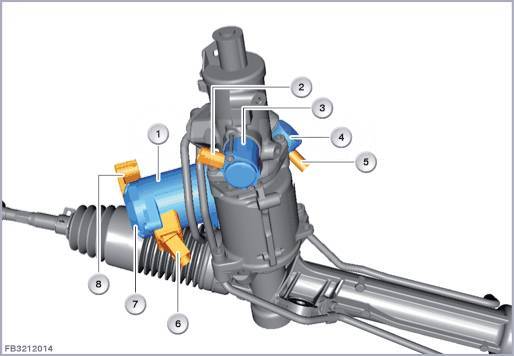

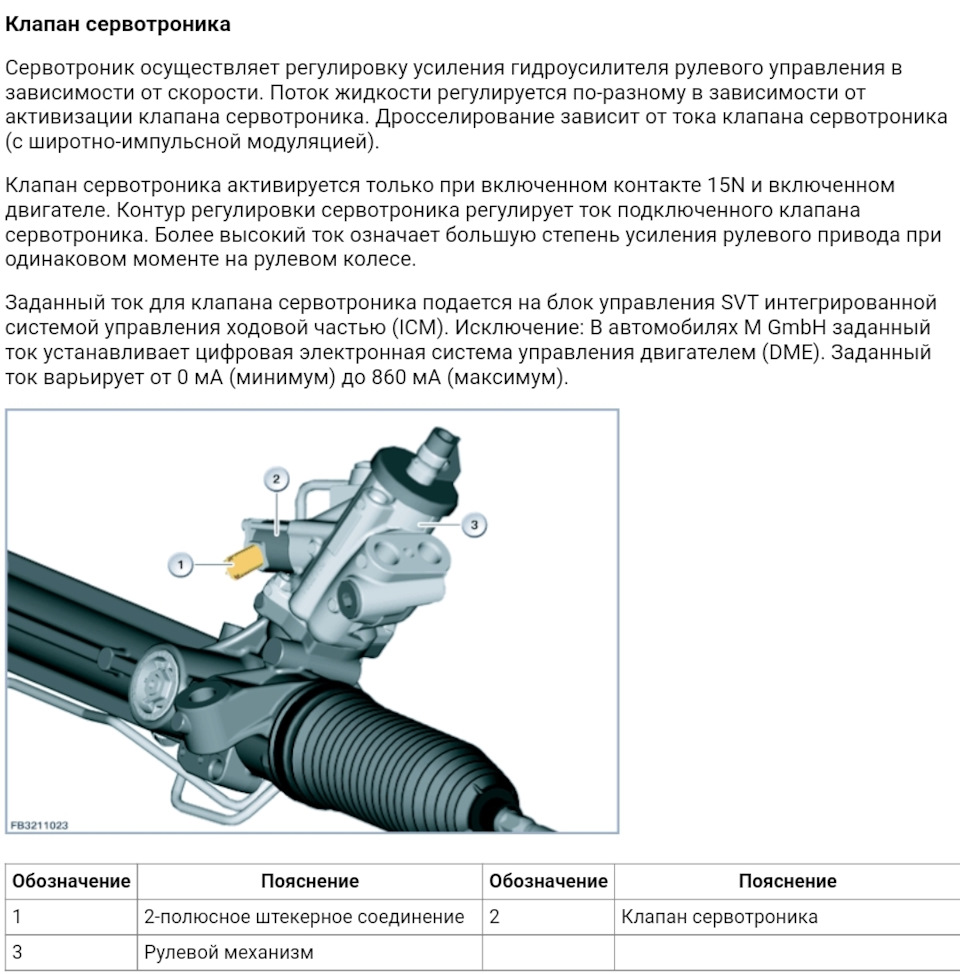

Электромагнитный клапан (сервоклапан) - регулирует давление гидравлической жидкости в рулевой рейке по сигналу ЭБУ, изменяя жесткость системы.
Рулевой механизм с переменными характеристиками - содержит специальную золотниковую конструкцию, чья пропускная способность изменяется клапаном для модуляции усилия.
Датчик угла поворота руля (в продвинутых системах) - отслеживает скорость вращения рулевого колеса для коррекции реакции при резких маневрах.

Сервотроник: отличия от гидроусилителя и ЭУРа

Сервотроник – электронно-регулируемая система гидроусилителя руля, сочетающая гидравлическую основу с интеллектуальным управлением. В отличие от классических систем, он динамически подстраивает усилие на руле в зависимости от скорости движения и условий эксплуатации. Это достигается за счёт электронного блока, изменяющего давление в гидравлическом контуре через пропорциональный клапан.

Ключевое отличие от стандартного гидроусилителя (ГУР) – наличие адаптивности: на малых скоростях руль становится легче для комфорта парковки, а на высокой скорости усилие возрастает для улучшения стабильности. В отличие от электромеханического усилителя (ЭУР), сервотроник сохраняет гидравлический привод, но дополняет его "умным" электронным контролем вместо механической или электромеханической связи.

Основные отличия

Принцип работы: ГУР – чистая гидравлика без адаптации, ЭУР – электромотор на рулевой рейке/колонке, Сервотроник – гидравлика + электронное регулирование давления.
Реакция на скорость: ГУР даёт постоянное усилие, ЭУР и Сервотроник автоматически меняют его в зависимости от скорости.
Энергопотребление: Сервотроник и ГУР нагружают двигатель (насос работает постоянно), ЭУР активируется только при повороте руля.
Обратная связь: Сервотроник обеспечивает более "натуральное" ощущение дороги, чем ГУР, но уступает в точности настройкам современных ЭУР.

Критерий	ГУР	ЭУР	Сервотроник
Управление усилием	Фиксированное	Электронное (мотором)	Электронное (клапаном в гидросистеме)
Зависимость от скорости	Нет	Да	Да
Конструкция	Насос, рейка, гидроцилиндр	Электромотор, датчики	Гидронасос + электронный клапан + блок управления

Главный недостаток сервотроника – сложность и дороговизна ремонта из-за сочетания гидравлических и электронных компонентов. Однако он предлагает баланс между "чувством руля" гидравлики и адаптивностью ЭУР, особенно в тяжёлых автомобилях премиум-сегмента.

Роль датчика крутящего момента на рулевой колонке

Датчик крутящего момента (ДКМ), расположенный на рулевой колонке, является главным сенсором системы электроусилителя руля (ЭУР) типа "Сервотроник" или аналогичных. Его основная и критически важная задача – непрерывно измерять величину и направление усилия, которое водитель прикладывает к рулевому колесу. Без точных данных от этого датчика система ЭУР не сможет корректно функционировать.

Датчик напрямую связан с торсионным валом, встроенным в рулевую колонку. Когда водитель поворачивает руль, торсионный вал слегка скручивается под действием приложенного усилия. ДКМ фиксирует именно эту деформацию скручивания (угол закручивания) торсиона, которая строго пропорциональна величине крутящего момента. Современные датчики чаще всего используют тензометрические элементы или основаны на принципе изменения магнитного поля.

Функции и значение данных датчика

Полученные от ДКМ данные являются основным входным сигналом для электронного блока управления (ЭБУ) усилителя руля. ЭБУ обрабатывает эту информацию в реальном времени, наряду с другими параметрами (скорость автомобиля, частота вращения двигателя, угол поворота руля), чтобы рассчитать необходимую величину и направление вспомогательного усилия, которое должен создать электродвигатель ЭУР.

Точность измерения ДКМ напрямую влияет на:

Характеристики рулевого управления: "Чувство руля", его легкость на малой скорости и информативность ("утяжеление") на высокой скорости.
Безопасность: Корректная работа систем стабилизации (ESP), которые используют сигнал ДКМ для определения намерений водителя и вмешиваются в управление при необходимости.
Активное возвращение колес в нейтральное положение: Система использует данные момента для плавного и точного возврата руля после завершения поворота.
Надежность системы: Отказ ДКМ обычно приводит к немедленной потере усилителя руля (руль становится очень тяжелым) и активации предупреждающей лампы на приборной панели.

Датчик крутящего момента позволяет системе ЭУР реализовать переменное усилие в зависимости от условий движения:

Состояние	Измеряемый момент	Реакция ЭУР
Руль в нейтрали, машина стоит	~0 Н·м	Усилие не подается
Поворот руля на месте/малой скорости	Высокий (+/-)	Максимальное усилие
Движение по прямой на высокой скорости	~0 Н·м	Минимальное усилие (руль "тяжелый")
Корректировка на высокой скорости	Низкий/Средний (+/-)	Умеренное/точное усилие

Таким образом, датчик крутящего момента на рулевой колонке – это ключевой орган чувств системы электроусилителя руля. Он непосредственно "ощущает" желания водителя и передает эту информацию блоку управления, который, в свою очередь, командует электродвигателем обеспечить комфортное и безопасное управление автомобилем в любой ситуации.

Функции электронного блока управления сервотроником

ЭБУ сервотроника является интеллектуальным центром системы рулевого управления. Он непрерывно обрабатывает данные от многочисленных датчиков автомобиля, определяя текущие условия движения и намерения водителя. На основе этих показателей блок рассчитывает оптимальное усилие на руле и мгновенно корректирует работу электродвигателя.

Ключевая задача ЭБУ – адаптивное изменение передаточного числа рулевого механизма в зависимости от скорости. На низких скоростях (парковка, маневры) блок обеспечивает минимальное усилие и максимальную реакцию руля, а на высоких – увеличивает усилие и снижает чувствительность для повышения стабильности.

Основные функции ЭБУ

Обработка сигналов: Анализ данных от датчиков скорости, угла поворота руля, крутящего момента и частоты вращения двигателя.
Адаптивное управление усилием: Автоматическая регулировка мощности электродвигателя в зависимости от скорости и дорожной ситуации.
Стабилизация траектории: Коррекция рулевого усилия при кренах кузова, боковом ветре или неровном покрытии.
Интеграция с системами безопасности: Взаимодействие с ESP и ABS для корректировки угла поворота колес при экстренном торможении или заносе.
Диагностика и защита: Постоянный мониторинг исправности компонентов, аварийное отключение при перегреве или сбоях с сохранением базового управления.

Параметр влияния	Реакция ЭБУ
Резкий поворот руля на высокой скорости	Увеличение сопротивления для предотвращения переворота
Движение по рыхлому грунту	Компенсация ударов, снижение обратной отдачи на руль
Активное торможение с ABS	Микрокоррекция угла поворота для сохранения курса

Как измеряется скорость автомобиля для регулировки усилия

Скорость автомобиля определяется с использованием данных от датчиков ABS или ESP, установленных на колесах. Эти датчики фиксируют частоту вращения каждого колеса, преобразуя механическое движение в электрические импульсы.

Сигналы от датчиков передаются по CAN-шине в электронный блок управления (ЭБУ) рулевым механизмом. ЭБУ анализирует усредненные показатели скорости всех колес, исключая погрешности при пробуксовке или торможении.

Источники данных и обработка сигнала

Основные компоненты системы измерения:

Индуктивные или датчики Холла на ступицах колес
Контроллер ABS/ESP – первичный обработчик сигналов
CAN-шина – цифровая магистраль передачи данных

Алгоритм преобразования сигнала:

Фиксация магнитных меток вращающимся импульсным ротором
Генерация переменного напряжения (частота пропорциональна скорости)
Оцифровка сигнала контроллером ABS
Расчет усредненной скорости транспортного средства

ЭБУ сервотроника использует необработанные данные о скорости в реальном времени для плавной корректировки гидравлического или электрического усилителя. При повышении скорости алгоритм линейно увеличивает сопротивление рулевого механизма, обеспечивая "тяжелое" руление. При замедлении – пропорционально снижает усилие для комфортной парковки.

Адаптация усилия руля в зависимости от скорости

При движении на низких скоростях система сервотроник значительно уменьшает усилие на рулевом колесе. Это обеспечивает лёгкость маневрирования при парковке, разворотах или движении в плотном городском потоке, снижая физическую нагрузку на водителя.

С ростом скорости электронный блок управления постепенно увеличивает сопротивление руля, делая его более «тяжёлым». На трассе или загородных дорогах это повышает стабильность траектории, предотвращает резкие движения рулём и улучшает обратную связь с дорожным покрытием.

Скоростной режим	Усилие руля	Цель регулировки
0-40 км/ч	Минимальное	Комфортное маневрирование
40-100 км/ч	Плавное увеличение	Переходный режим
Свыше 100 км/ч	Максимальное	Стабильность управления

Корректировка осуществляется через электродвигатель усилителя, который получает данные о скорости от датчиков ABS или CAN-шины. Алгоритм работы учитывает не только скорость, но и угол поворота руля, обеспечивая пропорциональное изменение усилия.

Преимущества адаптации:
- Снижение утомляемости водителя в городе
- Повышение курсовой устойчивости на скорости
- Предотвращение «перекрута» руля в экстренных ситуациях

Режим легкого руления при парковке и маневрах

На низких скоростях, особенно при парковке или выполнении резких маневров, система Сервотроник автоматически снижает усилие на рулевом колесе. Это происходит благодаря электронному управлению гидравлическим насосом рулевого механизма, который создает минимальное давление.

Водителю не требуется прикладывать значительные физические усилия для поворота руля, что обеспечивает максимальный комфорт и легкость управления. Данный режим активируется при скорости ниже 20-30 км/ч и автоматически деактивируется при ускорении.

Ключевые особенности работы

Автоматическая адаптация: Датчики скорости непрерывно передают данные блоку управления, регулирующему давление в системе.
Плавный переход: Изменение усилия происходит постепенно, без рывков при смене режимов.
Повышение маневренности: Легкость поворота колес на месте или в стесненных условиях упрощает парковку.

Скорость автомобиля	Характеристика рулевого усилия
0-30 км/ч	Минимальное усилие (комфортное вращение одной рукой)
30-100 км/ч	Плавное увеличение обратной связи
>100 км/ч	Максимальное усилие (обеспечение устойчивости на трассе)

Повышение обратной связи на высоких скоростях

На высоких скоростях избыточная чувствительность рулевого управления становится критичной фактором безопасности. Сервотроник динамически корректирует передаточное отношение рулевого механизма, обеспечивая необходимую "тяжесть" руля для предотвращения резких манёвров.

Электронный блок управления непрерывно анализирует данные от датчиков скорости, угла поворота руля и поперечных ускорений. При превышении пороговых значений скорости система автоматически увеличивает усилие на рулевой колонке, требуя от водителя более осознанного и плавного ввода.

Ключевые механизмы работы

Активное демпфирование – гашение резонансных колебаний рулевой рейки при движении по неровностям
Прогрессивная характеристика ГУР – снижение коэффициента усиления гидроусилителя пропорционально скорости
Искусственное сопротивление – генерация контрсилы электромотором при резких поворотах руля

Параметр	Низкая скорость	Высокая скорость
Усилие на руле	1.5-2.5 Н·м	4.5-6.5 Н·м
Передаточное отношение	1:12 – 1:14	1:18 – 1:22
Угол поворота на 100 км/ч	30° для полосы	45° для полосы

Физическое увеличение сопротивления руля выполняет две функции: предотвращает непроизвольные отклонения от траектории из-за микродвижений руками и обеспечивает тактильную связь с покрытием, сохраняя информативность управления даже при работе активного усилителя.

Влияние сервотроника на курсовую устойчивость

Сервотроник динамически корректирует передаточное отношение рулевого управления в зависимости от скорости движения и дорожных условий. На высоких скоростях система увеличивает усилие на руле и снижает его чувствительность, что предотвращает резкие, неконтролируемые движения рулём и минимизирует риск потери курса из-за случайных действий водителя.

При экстремальных манёврах (например, объезде препятствия) сервотроник интегрируется с ESP, мгновенно корректируя угол поворота колёс для компенсации заноса или сноса. Это позволяет сохранять траекторию движения даже при недостаточной реакции водителя, сокращая амплитуду рыскания кузова и стабилизируя вектор тяги.

Ключевые аспекты стабилизации

Адаптация к скорости: Жёсткое руление на трассе повышает сопротивление боковым нагрузкам в поворотах.
Активное противодействие заносу: Микрокоррекция угла поворота колёс при срабатывании ESP блокирует развитие сноса передней оси.
Снижение инерционных колебаний: Плавное изменение передаточного отношения гасит резонансные колебания рулевой рейки на неровностях.

Ситуация	Действие сервотроника	Эффект для устойчивости
Резкий поворот руля на скорости	Автоматическое увеличение усилия	Подавление избыточной поворачиваемости
Скольжение на мокром покрытии	Синхронизация с ABS/ESP	Коррекция вектора тяги без потери управляемости
Движение по колейности	Демпфирование обратной связи	Нейтрализация "вырывания" руля

При разгоне свыше 80 км/ч электроника плавно "тяжелит" руль, повышая порог критических углов поворота колёс.
В режиме экстренного торможения система фиксирует оптимальный угол поворота для сохранения прямолинейности.
Давление в гидроусилителе регулируется пропорционально поперечным ускорениям, минимизируя крены.

Калибровка системы после замены компонентов

Калибровка сервотроника является обязательной процедурой после замены любых его ключевых компонентов или связанных с ним узлов рулевого управления. Система управления сервотроником хранит в памяти адаптационные значения и "нулевое" положение рулевой рейки, которые были актуальны для старых компонентов. Замена деталей изменяет механические характеристики системы, делая сохраненные данные неактуальными и потенциально опасными.

Без выполнения калибровки электронный блок управления (ЭБУ) сервотроником будет работать, основываясь на устаревших или некорректных параметрах. Это неизбежно приведет к неправильной работе усилителя: усилие на руле может быть слишком легким, слишком тяжелым, неравномерным или зависеть от скорости автомобиля не так, как задумано производителем. Возможно появление ошибок в системе, загорание контрольной лампы неисправности рулевого управления и, что самое критичное, существенное ухудшение управляемости и предсказуемости автомобиля, создающее аварийную ситуацию.

Процесс калибровки

Процедура калибровки строго регламентирована производителем и выполняется с использованием специализированного диагностического оборудования:

Подключение сканера: Диагностический сканер (например, ODIS для VAG, ISTA для BMW, дилерские сканеры других марок или мультимарочные устройства с поддержкой функций безопасности) подключается к диагностическому разъему OBD-II автомобиля.
Идентификация системы: Сканер обнаруживает ЭБУ сервотроника/активного рулевого управления.
Выбор процедуры: В меню сканера выбирается соответствующая функция адаптации/калибровки/базирования. Конкретное название зависит от производителя автомобиля и сканера (Common варианты: "Basic Setting", "Steering Angle Sensor Calibration", "Servotronic Adaptation", "Steering Limit Stop Learn", "Steering Angle Sensor Reset").
Следование инструкциям: Сканер предоставляет пошаговые инструкции, которые необходимо точно выполнять. Это обычно включает:
- Установку автомобиля на ровную поверхность.
- Положение передних колес строго прямо.
- Запуск двигателя.
- Поворот рулевого колеса до упора влево и удержание несколько секунд.
- Поворот рулевого колеса до упора вправо и удержание несколько секунд.
- Возврат руля в центральное положение.
- Выключение зажигания на определенное время.
Адаптация нулевого положения: Ключевым этапом является обучение системы текущему "нулевому" положению рулевой рейки/датчика угла поворота руля при прямолинейном движении.
Проверка и сброс ошибок: После успешного прохождения процедуры сканер подтверждает ее завершение. Необходимо проверить систему на наличие ошибок и при их отсутствии - сбросить возможные старые коды неисправностей, связанные с сервотроником или рулевым управлением.
Тест-драйв: Обязательно выполняется тестовая поездка для проверки правильности работы усилителя на разных скоростях и в различных условиях маневрирования.

Важно помнить, что калибровка требуется после замены следующих компонентов:

Замененный компонент	Необходимость калибровки
Рулевая рейка с интегрированным сервотроником	Обязательно
Электродвигатель сервотроника	Обязательно
Блок управления сервотроником (ЭБУ)	Обязательно
Датчик угла поворота рулевого колеса	Обязательно (часто входит в процедуру калибровки самого сервотроника)
Рулевая колонка или рулевой вал	Обычно обязательно (влияет на механическую связь)
Рулевые тяги или наконечники	Рекомендуется (после регулировки схождения)

Пренебрежение процедурой калибровки после замены компонентов сервотроника недопустимо и ставит под угрозу безопасность вождения. Только корректно выполненная адаптация гарантирует, что электронный усилитель руля будет работать правильно, обеспечивая предусмотренное производителем усилие на руле и предсказуемую управляемость автомобиля на всех скоростях.

Типичные признаки неисправности сервотроника

Основным симптомом считается изменение усилия на рулевом колесе без логических причин. Руль может внезапно стать очень тугим на малых скоростях или неестественно легким при движении по трассе, что противоречит стандартному поведению системы.

Неисправность часто проявляется хаотичными колебаниями сопротивления руля во время движения. Водитель ощущает, как усилие произвольно меняется от минимального до максимального в одинаковых дорожных условиях, иногда сопровождаясь рывками.

Распространённые индикаторы проблем

Ключевые признаки включают:

Горит контрольная лампа рулевого управления (обычно жёлтый значок руля) на приборной панели
Заедание или "ступенчатость" при повороте руля, особенно заметное на парковке
Характерное гудение или вой из области рулевой рейки при повороте колеса
Полное отключение системы – руль становится экстремально тяжелым (аварийный режим)
Ошибки в памяти ЭБУ (коды типа C1515-C1520), считываемые диагностикой

Дополнительные сигналы:

Плавающие обороты	Двигатель может нестабильно работать на холостом ходу при повороте руля
Утечка жидкости	Появление масляных пятен под рейкой (система использует гидроусилитель)
Рывки при старте	Резкое изменение усилия в момент начала движения

Игнорирование симптомов ведёт к ускоренному износу рулевых тяг и наконечников. Диагностика требует проверки датчиков скорости, давления в контуре ГУР и целостности проводки к модулю сервотроника.

Ошибки в блоке управления и их диагностика

Ошибки в блоке управления сервотроника возникают при сбоях в работе датчиков, исполнительных механизмов или внутренних компонентов системы. Электронный блок фиксирует отклонения от нормы в виде кодов неисправностей (DTC), сохраняя их в памяти и активируя аварийный режим работы усилителя. Это проявляется резким увеличением усилия на рулевом колесе, полным отключением усилителя или хаотичным изменением его характеристик.

Диагностика начинается со считывания кодов ошибок через OBD-II разъем автомобиля с использованием сканера или дилерского ПО. Распространенные инструменты включают мультимарочные диагностические приборы (Launch, Autel), осциллограф для анализа сигналов датчиков и тестеры цепи питания. Критически важно проверять не только коды ошибок, но и "живые" параметры работы системы в реальном времени.

Типовые причины ошибок и методы проверки

Датчик крутящего момента руля:
Симптомы – ошибки C1515-C1517, рывки руля.
Проверка: замер сопротивления обмоток (норма 1.5-2.2 Ом) и сигнала осциллографом при повороте руля.
Датчик положения ротора двигателя:
Симптомы – ошибки C1525-C1528, блокировка руля.
Проверка: тестирование индуктивности катушек (15-25 мГн) и целостности проводки.
Электродвигатель усилителя:
Симптомы – ошибки U0415, скрежет при повороте.
Проверка: замер сопротивления фаз (0.1-0.3 Ом), визуальный осмотр щеток и коллектора.

При диагностике исключают сопутствующие проблемы: коррозию разъемов, обрыв CAN-шины, падение напряжения бортовой сети ниже 11В. После ремонта обязательна калибровка нулевого положения датчика крутящего момента через сервисное ПО.

Код ошибки	Компонент	Экстренные меры
C1610	Внутренняя память ЭБУ	Перепрошивка блока
C1623	Цепь питания двигателя	Проверка реле и предохранителей
U0126	Ошибка связи с ABS	Диагностика CAN-линий

Последствия обрыва цепи датчика крутящего момента

Обрыв цепи датчика крутящего момента приводит к полной потере сервотроником информации о действиях водителя с рулевым колесом. Система перестает получать данные о прилагаемом усилии и направлении поворота, что делает невозможным корректный расчет необходимой помощи электродвигателем рулевого механизма.

Электронный блок управления (ЭБУ) сервотроника идентифицирует данную неисправность как критический отказ. В соответствии с аварийным алгоритмом система немедленно отключает электропривод рулевого управления для предотвращения неконтролируемого поведения автомобиля. На приборной панели загорается контрольная лампа неисправности рулевого управления (обычно желтого или красного цвета).

Основные последствия для управления автомобилем:

Резкое увеличение усилия на руле: Рулевое колесо становится крайне тугим, особенно на низких скоростях и при маневрировании, так как водитель вынужден преодолевать сопротивление механизма без помощи усилителя.
Ухудшение маневренности: Парковка, развороты и другие операции, требующие интенсивного вращения руля, становятся физически трудными и отнимают значительно больше времени.
Повышенная утомляемость водителя: Необходимость постоянного приложения значительных физических усилий для поворота руля быстро приводит к усталости, особенно в условиях городского движения.
Потенциальная опасность в экстренных ситуациях: Резкое увеличение сопротивления руля может помешать водителю быстро совершить маневр уклонения или корректировки траектории, что повышает риск ДТП.

Важно понимать, что автомобиль сохраняет базовую управляемость, так как механическая связь между рулевым колесом и колесами не нарушается. Однако эксплуатация машины с отключенным сервотроником требует повышенного внимания и значительных физических усилий. Продолжать движение можно лишь с крайней осторожностью и только для того, чтобы добраться до места ремонта или безопасной стоянки. Длительная езда в таком состоянии не рекомендована из-за высоких нагрузок на рулевой механизм и риска усталости водителя.

Перегрев электромотора: причины и профилактика

Перегрев электромотора сервотроника возникает при превышении допустимых температурных параметров работы, что приводит к снижению эффективности, ускоренному износу компонентов и риску полного выхода узла из строя. Критическое повышение температуры провоцирует деградацию изоляции обмоток, повреждение подшипников и необратимые изменения в магнитных свойствах сердечника.

Система диагностики автомобиля фиксирует перегрев через датчики температуры, активируя аварийный режим работы рулевого управления с ограничением функциональности или полной блокировкой сервотроника для предотвращения катастрофических повреждений. Водитель при этом получает предупреждение на приборной панели.

Основные причины перегрева

Эксплуатационные перегрузки: Длительное парковочное маневрирование с вывернутыми колесами на месте
Механическое сопротивление:
- Повышенное трение в рулевой рейке
- Деформация валов или подшипников
- Некорректная установка компонентов после ремонта
Электрические неисправности:
1. Окисление контактов в силовой цепи
2. Просадка напряжения из-за неисправного генератора
3. Короткие замыкания в обмотках статора
Внешние факторы: Эксплуатация в режиме экстремальных температур (свыше +50°C) с интенсивной нагрузкой

Профилактические меры включают регулярную диагностику сопротивления обмоток и качества контактов, контроль уровня рабочей жидкости ГУР (если система гидроэлектрическая), а также соблюдение правил эксплуатации:

Избегайте удержания руля в крайнем положении более 5 секунд. При парковке на наклонных поверхностях сначала устанавливайте колеса прямо, затем включайте ручной тормоз.

Параметр	Норма	Критическое значение
Температура статора	до 110°C	130°C+ (отключение)
Потребляемый ток	до 80А	100А+ (свыше 10 сек)
Рабочий цикл	макс. 30%	Постоянная нагрузка

Замена датчиков рулевого управления

Основные признаки неисправности датчиков Сервотроника включают внезапное увеличение усилия на руле, хаотичное изменение жесткости руля при движении, появление ошибок EPS/ESP на приборной панели и полную блокировку электроусилителя. Диагностика выполняется через сканер OBD-II для точного определения проблемного узла – чаще всего это датчик угла поворота руля (TOR) или датчик крутящего момента.

Перед заменой обязательна калибровка "нулевого положения" руля через диагностическое ПО. При установке новых датчиков критически важно соблюсти чистоту контактов и момент затяжки крепежных болтов (обычно 8-12 Н·м). После замены требуется адаптация блока управления рулевым управлением и тест-драйв для проверки плавности работы системы на разных скоростях.

Порядок работ при замене

Отключение АКБ для обесточивания системы
Снятие декоративных кожухов рулевой колонки
Отсоединение электрических разъемов неисправных датчиков
Демонтаж крепежных болтов датчика крутящего момента
Извлечение датчика угла поворота из шлицевого вала
Установка новых компонентов с фиксацией заводскими стопорами

Ключевые параметры	Рекомендации
Тип датчика угла поворота	Магниторезистивный (требует заводской калибровки)
Допустимый люфт при монтаже	Не более 0.3 мм (проверяется щупом)
Проверка после установки	Контроль сигналов CAN-шины осциллографом

Важно: Используйте только оригинальные датчики – несовместимые аналоги вызывают сбои в работе Сервотроника. При наличии системы динамического рулевого управления дополнительно проверяйте датчик положения рейки.

Перепрошивка блока управления для оптимизации

Перепрошивка ЭБУ сервотроника представляет собой замену заводского программного обеспечения на модифицированную версию. Эта процедура направлена на изменение алгоритмов работы рулевого управления для адаптации под конкретные потребности водителя или улучшения базовых характеристик системы. Специалисты корректируют параметры усилителя на разных скоростях, чувствительность к углу поворота руля и динамику отклика.

Основная цель оптимизации – устранение излишней "легкости" руля на высоких скоростях или чрезмерного усилия при парковке. Перекалибровка позволяет добиться более линейного и предсказуемого поведения системы, что особенно актуально после изменения ходовой части автомобиля или установки нештатных колёс. Качественная прошивка учитывает особенности конкретной модели и состояние узлов рулевого механизма.

Ключевые аспекты оптимизации

При корректной перепрошивке достигаются следующие улучшения:

Скоростная адаптация: Более плавное изменение усилия при разгоне/торможении
Отзывчивость: Уменьшение задержки реакции на действия рулём
Информативность: Улучшение обратной связи без вибраций
Персонализация: Настройка под стиль вождения (комфорт/спорт)

Важно: Для проведения работ требуется:

Диагностическое оборудование с доступом к ЭБУ сервотроника
Оригинальные или лицензионные ПО-комплекты
Тестовые заезды для верификации изменений

Параметр	Заводские настройки	После оптимизации
Усилие на малой скорости	Минимальное	Прогрессивное
Переходный режим (30-80 км/ч)	Резкий	Плавный
Центровка руля	Замедленная	Естественная

Риски: Неквалифицированная перепрошивка может привести к перегреву электроусилителя, ошибкам CAN-шины или полной блокировке рулевого управления. Критически важно сохранять резервную копию оригинального ПО и проводить адаптацию системы после обновления программного обеспечения.

Особенности сервотроника на автомобилях Audi

Сервотроник в автомобилях Audi представляет собой адаптивную систему гидроусилителя рулевого управления. Её ключевая задача – автоматическая корректировка усилия на руле в зависимости от скорости движения и дорожной ситуации. На малых скоростях (парковка, маневры) руль становится легким, обеспечивая комфорт, а на высокой скорости – «тяжелеет», повышая устойчивость и точность управления.

Система интегрируется с бортовой электроникой, получая данные от датчиков скорости, угла поворота руля и акселерометров. Электромагнитный клапан в рулевой рейке регулирует поток гидравлической жидкости, мгновенно меняя сопротивление. Водитель ощущает естественную связь с дорогой без необходимости ручной настройки режимов.

Технические отличия и преимущества

Audi реализует сервотроник с акцентом на спортивную отзывчивость и энергоэффективность. В отличие от базовых ГУР, система потребляет меньше мощности двигателя, так как насос работает лишь при необходимости. Совместимость с функциями безопасности (например, коррекция траектории при заносе) и ассистентами парковки – неотъемлемая часть интеграции.

Динамическая адаптация: усилие меняется не только от скорости, но и от угла поворота руля (на резких виражах – минимальное сопротивление).
Индивидуальные настройки: в режиме Audi drive select можно выбрать характер руления (комфорт/динамика).
Отказоустойчивость: при поломке электроники сохраняется базовое гидравлическое усиление.

Режим скорости	Характер руления	Сценарий использования
0-40 км/ч	Максимально легкое	Парковка, развороты
40-100 км/ч	Плавное увеличение усилия	Город, трасса
>100 км/ч	Тяжелое, с четкой обратной связью	Скоростное шоссе, динамичная езда

Эволюция системы привела к замене гидравлики на электромеханический усилитель (например, в e-tron), но термин «сервотроник» сохранился как фирменное обозначение адаптивного руления Audi. Современные версии анализируют даже стиль вождения, предугадывая желаемые настройки.

Реализация системы в моделях Volkswagen

Volkswagen интегрирует систему Servotronic преимущественно в премиальные модели (Touareg, Phaeton) и спортивные модификации (например, Golf GTI). Устройство функционирует как электронно-управляемый гидравлический усилитель руля, где датчики анализируют скорость автомобиля и угол поворота рулевого колеса, передавая данные в блок управления двигателя.

Электронный контроллер регулирует давление гидравлической жидкости в рулевом механизме через пропорциональный электромагнитный клапан. При парковке или движении на низких скоростях система обеспечивает минимальное усилие на руле (до 70 Нм), а на трассе – максимальное (до 7 Нм), повышая стабильность. Отличительная черта реализации – адаптация к стилю вождения через динамические алгоритмы.

Ключевые технические особенности

Датчик скорости: интегрирован с ABS, передает данные каждые 20 мс
Электроклапан: шаговый двигатель с точностью регулировки ±0.05 бар
Резервный режим: при отказе электроники сохраняется базовое гидроусиление

Режим работы	Диапазон скоростей	Усилие на руле
Городской	0-50 км/ч	Минимальное (легкое)
Трассовый	80-140 км/ч	Среднее
Спортивный	140+ км/ч	Максимальное (тугое)

Диагностика неисправностей выполняется через OBD-разъем с кодами ошибок (например, P0A2F – неисправность клапана)
Эволюция системы: в последних поколениях (MQB-платформа) интегрирована с адаптивным круиз-контролем для коррекции траектории

Отличия сервотроника в BMW и Mercedes-Benz

Сервотроник в BMW традиционно настраивается с акцентом на спортивную отзывчивость. Система обеспечивает минимальное усилие на руле при парковке, но целенаправленно сохраняет существенную обратную связь и "тяжелеет" на высоких скоростях. Инженеры BMW фокусируются на точности реакции и информативности рулевого управления для динамичной езды.

Mercedes-Benz реализует сервотроник с приоритетом комфорта и плавности хода. Усилие на руле снижается более радикально на низких скоростях, а переход между режимами выполняется максимально незаметно. Немецкий бренд стремится минимизировать физические усилия водителя в любых условиях, особенно в городском трафике.

Ключевые различия систем

Критерий	BMW	Mercedes-Benz
Приоритет разработки	Спортивная управляемость, обратная связь	Комфорт, снижение утомляемости
Характер усилия	Прогрессивное "утяжеление" с ростом скорости	Сверхлёгкое усилие на малых скоростях
Интеграция с шасси	Жёсткая связь с активным рулевым управлением	Адаптация под систему AIRMATIC/ABC
Режимы работы	Активно использует настройки Sport/Sport+	Плавные переходы между Comfort/Sport

Дополнительные особенности реализации:

Обратная связь: BMW сохраняет "механические" ощущения, Mercedes-Benz активно фильтрует вибрации
Алгоритмы коррекции: Mercedes чаще использует компенсацию увода при боковом ветре
Эволюция систем: В новых BMW (например, i4) применяется электромеханический сервотроник с переменным передаточным отношением

Совместимость с разными типами рулевых реек

Сервотроник проектируется для интеграции с тремя основными типами рулевых реек: механическими, гидравлическими и электрическими. Универсальность конструкции обеспечивается адаптивными алгоритмами управления и вариативностью исполнительных механизмов, что позволяет системе корректировать усилие на руле в зависимости от скорости движения и дорожных условий независимо от базовой архитектуры рулевого управления.

Ключевым фактором совместимости является наличие совпадающих интерфейсов подключения и корректная калибровка под физические параметры конкретной рейки. Для гидравлических систем Сервотроник оснащается модулем регулировки давления жидкости, в электрических – взаимодействует с блоком управления ЭУР через CAN-шину, а в механических использует сервопривод с редуктором, напрямую воздействующий на рулевой вал.

Особенности адаптации

Электрические рейки (ЭУР): Требует программной синхронизации с ЭБУ рулевой системы для избежания конфликта управляющих сигналов.
Гидравлические рейки (ГУР): Необходим монтаж дополнительного гидравлического клапана и датчика давления в контур.
Механические рейки: Обязательна установка механического сервопривода между рулевой колонкой и рейкой.

Тип рейки	Необходимые компоненты	Критичные параметры
Электрическая (ЭУР)	CAN-адаптер, ПО для калибровки	Сопротивление вала, диапазон угла поворота
Гидравлическая (ГУР)	Гидромодуль, датчик давления	Макс. давление в контуре, скорость отклика
Механическая	Сервомотор, редуктор, датчик крутящего момента	Усилие на руле, передаточное число рейки

Некорректная установка на несовместимую рейку проявляется задержками реакции, скачками усилия или полным отказом системы. Для исключения рисков производители указывают перечень поддерживаемых моделей авто и модификаций рулевых механизмов в технической документации к Сервотронику.

Взаимодействие с системой стабилизации ESP

Сервотроник активно взаимодействует с электронной системой динамической стабилизации (ESP), обеспечивая корректировку усилия на рулевом колесе в критических ситуациях. При срабатывании ESP (например, при заносе или недостаточной поворачиваемости) блок управления стабилизации передаёт данные о необходимости вмешательства в рулевое управление. Сервотроник мгновенно изменяет уровень электроусилителя, подстраивая его под текущие условия движения и действия системы стабилизации.

Этот симбиоз позволяет не только стабилизировать траекторию за счёт подтормаживания колёс (функция ESP), но и обеспечить водителю корректную обратную связь через руль. Например, при срабатывании системы на скользком покрытии сервотроник может временно увеличить усилие поворота, предотвращая резкие или избыточные движения рулём. Одновременно он сохраняет возможность лёгкого маневрирования для выхода из нештатной ситуации, создавая слаженную работу автоматики и водителя.

Ключевые аспекты совместной работы

Коррекция усилия: ESP передаёт сигнал о потере сцепления, сервотроник адаптирует реакцию руля – делает его "тяжелее" для предотвращения резких манёвров или "легче" для экстренного увода.
Активная безопасность: Синхронизация предотвращает конфликт действий водителя и системы: рулевое управление не противодействует подтормаживанию колёс ESP, а дополняет его.
Обратная связь: Водитель чувствует через руль начало срабатывания ESP (вибрации, изменение усилия), что информирует о критическом сцеплении.

Ситуация	Действие ESP	Реакция сервотроника
Занос задней оси	Подтормаживание переднего наружного колеса	Увеличивает усилие поворота, облегчая вводу руля в сторону заноса
Снос передней оси	Подтормаживание заднего внутреннего колеса	Делает руль "тяжелее", предотвращая избыточный поворот
Резкий объезд препятствия	Стабилизация крена и траектории	Корректирует усиление для точного возврата руля в нейтраль

Важно: Интеграция сервотроника и ESP особенно эффективна в системах с активным рулевым управлением, где возможно изменение передаточного числа рейки. В таких случаях коррекция происходит не только за счёт усилия, но и путём кратковременного изменения угла поворота колёс по команде ESP, что существенно ускоряет стабилизацию авто.

Как сервотроник влияет на износ шин

Сервотроник косвенно влияет на износ шин через изменение характера рулевого управления. На низких скоростях система снижает усилие на руле, облегчая маневрирование, что может провоцировать резкие повороты колес с проскальзыванием. На высоких скоростях руль становится "тяжелее", повышая стабильность траектории и снижая микрокоррекции водителя.

Некорректная работа системы (например, из-за поломки или программных сбоев) способна вызывать аномальные нагрузки на покрышки. Неадекватное усиление руля на скорости затрудняет контроль за прямолинейным движением, а недостаточное усиление при парковке увеличивает риск резкого выворота колес до упора с повышенным трением.

Ключевые механизмы воздействия на шины

Парковка/низкие скорости: Излишне легкий руль провоцирует:
- Частые повороты колес на максимальный угол
- Боковой износ плечевых зон покрышек
- Пилообразный износ при трогании с вывернутыми колесами
Высокие скорости: Увеличенное усилие руля способствует:
- Снижению амплитуды виляния
- Равномерному распределению нагрузки по протектору
- Минимизации экстренных маневров
Неисправности системы:
- Рывки или "залипание" руля вызывают резкие изменения угла поворота колес
- Несоответствие усилия скорости ведет к переруливанию
- Локальный перегрев резины в зонах интенсивного трения

Для минимизации износа критически важна правильная калибровка сервотроника и своевременное обслуживание гидравлического контура. Дисбаланс в настройках между режимами скорости неизбежно увеличивает неравномерность стирания протектора, особенно на передней оси.

Настройка чувствительности через диагностический сканер

Процедура выполняется через специализированный диагностический сканер, подключенный к OBD-II порту автомобиля. Сканер должен поддерживать функции работы с модулем рулевого управления (часто обозначается как "Power Steering" или "SAS") и иметь доступ к адаптационным каналам системы сервотроника.

После выбора соответствующего блока в диагностической программе необходимо перейти в раздел адаптаций или базовых установок. Здесь представлены параметры, влияющие на усилие руля на разных скоростях. Корректировка значений выполняется в соответствии с техническими требованиями производителя или предпочтениями водителя.

Ключевые этапы настройки

Активация режима калибровки через сканер
Выбор параметров для регулировки:
- Коэффициент усиления на низких скоростях (парковка, маневры)
- Порог перехода между режимами (скорость изменения характеристик)
- Градиент усиления на высоких скоростях (трасса, высокая динамика)
Ввод числовых значений (обычно в % или условных единицах)
Активация и сохранение новых параметров в блок управления

Обязательная проверка работоспособности системы:

Режим	Ожидаемый эффект
Остановка	Легкое вращение руля одной рукой
Городской трафик (20-60 км/ч)	Комфортное усилие без избыточной тугости
Скоростное движение (80+ км/ч)	Устойчивое "тяжелое" усилие для стабильности

Важно: Некорректные настройки могут привести к повышенной нагрузке на электроусилитель или ухудшению управляемости. После изменения параметров обязательна проверка кодов ошибок и сброс адаптаций рулевой системы при необходимости.

Плавность работы: устранение рывков в рулевом колесе

Сервотроник принципиально меняет характер рулевого управления за счет планетарного редуктора с электродвигателем, который динамически корректирует передаточное отношение между рулевым колесом и колесами автомобиля. Эта адаптивность позволяет системе активно гасить резкие колебания и вибрации, возникающие от неровностей дороги или резких маневров водителя, обеспечивая исключительную плавность хода руля. Механическая связь между рулем и колесами сохраняется, но электронный блок управления непрерывно анализирует данные о скорости, угле поворота и боковых ускорениях, внося миллисекундные коррекции в работу исполнительного механизма.

На высоких скоростях сервотроник автоматически увеличивает передаточное число, делая руль "тяжелее" и минимизируя риск резких движений, способных вызвать рывки или потерю траектории. Одновременно на малых скоростях (например, при парковке) система снижает усилие на руле и повышает его отзывчивость, но благодаря алгоритмам сглаживания исключает характерные для традиционных ГУР "провалы" или хаотичные подергивания. Электроника фильтрует паразитные воздействия, такие как биение колес или колейность, компенсируя их встречным усилием мотора редуктора.

Ключевые аспекты устранения рывков

Активная демпфирующая коррекция: электромотор генерирует контр-усилие для гашения резонансных колебаний рулевой рейки.
Программная фильтрация сигналов: датчики угла поворота и крутящего момента обрабатываются с учетом скорости авто, игнорируя кратковременные аномалии.
Синхронизация с ESP: координированная работа с системой курсовой устойчивости предотвращает рывки при срабатывании тормозных механизмов.

Ситуация	Реакция сервотроника
Резкий поворот руля на скорости	Плавное увеличение передаточного отношения, замедляющее отклик колес
Проезд выбоины или "стиральной доски"	Короткое противодействие мотора ударам, передающимся на руль
Активное торможение в повороте	Коррекция усилия в зависимости от данных датчиков ABS/ESP

Эффективность системы особенно заметна при переходных режимах: разгоне, торможении или изменении сцепления покрытия. Алгоритмы прогнозирования заранее адаптируют жесткость рулевого управления, исключая запаздывание реакции. Это достигается за счет интеграции сервотроника с CAN-шиной автомобиля, что позволяет использовать данные от двигателя, коробки передач и систем безопасности в реальном времени.

Защита от угона через блокировку руля

Сервотроник интегрируется в систему рулевого управления и способен полностью блокировать рулевой механизм по команде от штатной противоугонной системы. Блокировка активируется автоматически при постановке автомобиля на охрану или дистанционно через мобильное приложение владельца.

Физическая блокировка руля происходит за счет электромеханического узла сервотроника, который механически фиксирует рулевую рейку. Даже при отключении питания или попытках взлома замка зажигания руль остаётся неподвижным, делая управление автомобилем невозможным.

Принципы работы защиты

Блокировка рулевой рейки: Сервотроник устанавливает стальной штифт, механически препятствующий перемещению рейки.
Интеграция с иммобилайзером: Разблокировка возможна только после аутентификации метки владельца или ввода пин-кода.
Антивандальный режим: Система игнорирует внешние воздействия (удары, замыкание проводов) до получения легитимной команды.

Преимущество	Описание
Физическое препятствие	Невозможность эвакуации даже с частично разобранным рулевым узлом
Скрытность	Отсутствие видимых противоугонных элементов (например, "гаджетов" на руле)
Двойная защита	Совмещение электронного блокирования двигателя и механической блокировки руля

Важно: Для активации функции требуется корректная настройка сервотроника и его синхронизация с другими защитными модулями автомобиля. Попытки принудительного демонтажа системы обычно приводят к полной блокировке управления.

Энергопотребление системы при выключенном двигателе

При заглушенном двигателе сервотроник полностью деактивируется, так как гидравлический насос усилителя руля останавливается вместе с силовым агрегатом. Электронный блок управления (ЭБУ) системы переходит в режим ожидания, сводя энергопотребление к абсолютному минимуму – обычно в диапазоне 0.001–0.01 А. Это штатный режим, при котором система лишь поддерживает базовую связь с CAN-шиной автомобиля для мониторинга сигналов зажигания.

Повышенное энергопотребление возможно в двух сценариях: при включенном зажигании без запуска двигателя (ЭБУ инициализирует самодиагностику, потребляя до 0.1 А) или при неисправностях. Критические ошибки в ПО, повреждение датчика крутящего момента или короткое замыкание в цепи могут вызвать паразитную утечку тока до 0.5 А, что за несколько дней способно разрядить аккумулятор.

Факторы влияния на разряд АКБ

Корректное выключение: При полном отключении зажигания потребление снижается до микротоков (менее 0.01 А)
Ошибки адаптации: Сбои калибровки после замены рулевой рейки провоцируют цикличные опросы датчиков
Температурные факторы: В мороз ниже -25°C токи удержания памяти ЭБУ возрастают на 15-20%

Состояние системы	Потребляемый ток	Риск разряда АКБ
Штатный режим сна	0.001–0.01 А	Минимальный (не влияет)
Зажигание включено	0.05–0.1 А	Средний (за 2-3 часа)
Аварийный режим	0.2–0.5 А	Высокий (за 12-24 часа)

Для предотвращения глубокого разряда аккумулятора критически важна своевременная диагностика кодов ошибок (например, U0131 – потеря связи с модулем усилителя), а при длительной стоянке рекомендуется отключать клеммы АКБ. Современные системы сервотроника оснащаются SMART-реле, полностью размыкающим цепь через 30 минут после остановки двигателя.

Шум электромотора при работе: норма или неисправность

При штатной работе сервотроника легкое гудение или жужжание электромотора во время корректировки стабилизаторов – абсолютно нормальное явление. Эти звуки особенно заметны при поворотах руля, проезде неровностей или после запуска двигателя, когда система проводит самотестирование. Обычно шум кратковременный (1-3 секунды) и имеет ровный тональный характер, что обусловлено преобразованием электрической энергии в механическое усилие.

Тревожным признаком считаются нехарактерные звуки: громкий вой, вибрации, скрежет или металлический стук при работе системы. Особенно критично, если шум сопровождается ошибками на приборной панели (например, индикацией "Chassis Stabilization"), снижением эффективности стабилизации кузова в поворотах или постоянным гулом без явной причины. Такие симптомы указывают на возможные механические повреждения редуктора, износ подшипников, попадание влаги в моторный блок или проблемы с электропроводкой.

Ключевые индикаторы неисправности

Обратите внимание на эти признаки при диагностике:

Продолжительность звука: Шум дольше 5 секунд в обычных условиях движения
Характер шума:
- Вибрации, передающиеся на кузов
- Прерывистое жужжание с паузами
- Щелчки при изменении направления вращения мотора
Сопутствующие симптомы:
1. Активация лампы стабилизации на панели приборов
2. Неестественные крены кузова в поворотах
3. Диагностические коды ошибок (например, DSC-связанные)

Важно: Для точной верификации неисправности требуется компьютерная диагностика параметров работы сервотроника и замер сопротивления обмоток электродвигателя. Попытки самостоятельного ремонта без специализированного оборудования часто приводят к полному отказу системы.

Программирование параметров под стиль вождения

Современные сервотронные системы наделены функционалом адаптации характеристик рулевого управления к предпочтениям водителя. Эта возможность реализуется через программное изменение ключевых параметров усилителя и обратной связи руля. Производители закладывают несколько предустановленных режимов, активируемых через бортовой компьютер или отдельные переключатели.

Программирование затрагивает три фундаментальных аспекта: усилие на руле, скорость отклика на маневры и уровень демпфирования вибраций. Электронный блок управления (ЭБУ) сервотроники перенастраивает алгоритмы работы электромотора и датчиков момента/угла поворота в соответствии с выбранным профилем. Изменения вносятся программно без механических вмешательств.

Ключевые настраиваемые характеристики

Усилие при повороте: варьируется от "легкого" (городской комфорт) до "тяжелого" (спортивная точность)
Скорость реакции: ускорение отклика руля на резкие повороты или медленная стабилизация
Демпфирование неровностей: степень фильтрации ударов от колес (максимальная изоляция или "прямой" контакт с дорогой)

Режим	Усилие	Реакция	Демпфирование
Комфорт	Минимальное	Плавная	Максимальное
Стандарт	Сбалансированное	Линейное	Умеренное
Спорт	Повышенное	Мгновенное	Минимальное

Некоторые премиальные системы допускают индивидуальную калибровку через OBD-интерфейс. Это позволяет создавать персонализированные профили с градацией параметров точнее заводских пресетов. Корректировка особенно востребована при установке нештатных колес или доработке подвески.

Активация режима через меню мультимедийной системы
Мгновенная перенастройка ЭБУ сервотроники
Корректировка тока электромотора и алгоритмов обратной связи
Изменение чувствительности к скорости автомобиля

Ограничения сервотроника при экстремальных нагрузках

Система сервотроника, несмотря на свои преимущества в адаптивности и комфорте, имеет физические и программные ограничения, которые становятся особенно заметными при экстремальных нагрузках на рулевое управление. Эти ограничения связаны с конструктивными особенностями компонентов, тепловыделением и алгоритмами управления.

При интенсивном и продолжительном маневрировании, например, на гоночной трассе, при буксировке тяжелых прицепов или езде по пересеченной местности с большим усилием на руле, система может демонстрировать снижение эффективности. Основные ограничения проявляются в следующих аспектах:

Ключевые проблемы при экстремальной эксплуатации

Наиболее критичные ограничения сервотроника включают:

Перегрев исполнительного механизма: Электродвигатель или электро-гидравлический насос генерируют значительное тепло при постоянной работе на высоких нагрузках. Для предотвращения повреждений система активирует тепловую защиту.
Снижение усилия или его полное отключение: Тепловая защита приводит к прогрессивному уменьшению уровня сервоусилия либо к его временному отключению. Руль становится заметно тяжелее, иногда до состояния, близкого к механической рулевой рейке без усилителя.
Запаздывание реакции: В попытке снизить тепловыделение или при работе на пределе возможностей электроники управляющий блок может искусственно замедлять реакцию на резкие повороты руля, внося задержку в передачу усилия.
Ускоренный износ компонентов: Постоянная работа в режиме перегрузки сокращает ресурс электродвигателя, насоса, датчиков крутящего момента и рулевой рейки.

Сравнительная характеристика проявления ограничений:

Тип нагрузки	Основное ограничение	Внешнее проявление
Длительное маневрирование на высокой скорости (трек)	Перегрев электродвигателя/насоса	Постепенное тяжеление руля, возможное отключение усилителя
Резкие "рывковые" повороты руля (дрифт, парковка)	Запаздывание реакции системы	"Ватообразность", отсутствие немедленного отклика
Езда по бездорожью/упоре колес	Перегрузка по току, тепловая защита	Резкое тяжеление руля, возможны толчки
Буксировка тяжелых прицепов	Постоянная высокая нагрузка на систему	Перегрев при длительном удержании руля в повернутом положении

Производители внедряют меры для смягчения этих эффектов:

Усовершенствованные алгоритмы охлаждения: Программное прогнозирование нагрузки и более плавное регулирование усилия для снижения пикового тепловыделения.
Улучшенные компоненты: Использование более мощных электродвигателей, насосов с повышенным КПД и эффективных радиаторов.
Многорежимные настройки: Наличие специальных режимов (например, "Спорт" или "Трек"), оптимизирующих работу усилителя под высокие нагрузки, иногда за счет комфорта.

Несмотря на эти усовершенствования, физические пределы компонентов системы и необходимость защиты от перегрева остаются фундаментальным ограничением сервотроника в экстремальных условиях по сравнению с чисто гидравлическими системами, менее подверженными тепловому срыву, но лишенными его адаптивности.

Влияние низких температур на работоспособность сервотроника

Низкие температуры существенно повышают вязкость смазочных материалов в механических узлах сервотроника. Это приводит к увеличению механического сопротивления при перемещении тяг и шестерён, заставляя электродвигатель работать с повышенной нагрузкой для преодоления трения. Одновременно пластиковые компоненты корпуса и направляющих становятся более хрупкими, повышая риск образования микротрещин при вибрациях.

Электронные компоненты блока управления также подвергаются негативному воздействию: сопротивление проводников падает, а ёмкость конденсаторов изменяется, что может вызывать временные сбои в обработке сигналов датчиков. Особенно критично загустение трансмиссионной жидкости в гидравлических системах сервотроников (при их наличии), так как это напрямую влияет на скорость реакции и точность управления.

Типичные проявления проблем при морозе:

Замедленная реакция на команды рулевого управления
Появление посторонних скрипов или стуков в рулевой колонке
Самопроизвольное отключение системы при критических температурах
Некорректное усилие на руле: избыточная жёсткость или рывки

Температурный диапазон	Риски	Профилактические меры
-10°C до -20°C	Увеличение времени отклика, кратковременные сбои	Прогрев салона перед началом движения
Ниже -20°C	Отказ двигателя привода, повреждение пластиковых деталей	Использование специализированных морозостойких смазок

Для минимизации последствий производители применяют термостойкие сорта пластиков, морозоустойчивые синтетические смазки и дополнительную герметизацию электронных модулей. Регулярная диагностика перед зимним сезоном позволяет выявить начинающиеся проблемы с контактами или износом подвижных частей.

Сравнение надежности с традиционными системами

Сервотроник исключает гидравлические магистрали, насосы и рабочую жидкость, которые в традиционных ГУР являются частыми источниками отказов из-за утечек, износа уплотнений или перегрева. Электронное управление усилием через электродвигатель и датчики снижает количество механических компонентов, потенциально подверженных деградации.

В отличие от гидравлических систем, сервотроник не требует регулярной замены жидкости и менее чувствителен к экстремальным температурам, что минимизирует риски закипания жидкости зимой или потери эффективности летом. Отсутствие гидравлического контура также устраняет проблемы с завоздушиванием системы и коррозией трубопроводов.

Ключевые аспекты сравнения

Критерий	Сервотроник	Традиционный ГУР
Типичные неисправности	Отказы датчиков, электронных модулей, редуктора	Утечки жидкости, износ насоса, дефекты шлангов/уплотнений
Ресурс компонентов	Выше (нет изнашивающихся гидроэлементов)	Ниже (механический износ насоса, коррозия)
Влияние внешних факторов	Устойчив к перепадам температур, влажности	Чувствителен к температуре, требует защиты от влаги

Преимущества сервотроника в долгосрочной эксплуатации:

Отсутствие необходимости замены рабочей жидкости и фильтров
Меньшая нагрузка на двигатель (нет гидронасоса)
Автоматическая диагностика ошибок через ECU

Основные уязвимости:

Высокая стоимость ремонта электронных компонентов
Риск сбоев при повреждении проводки
Зависимость от корректной работы датчика крутящего момента

Модернизация рулевого управления установкой сервотроника

Сервотроник представляет собой интеллектуальный электроусилитель руля (ЭУР), заменяющий традиционные гидравлические или электромеханические системы. Его ключевая особенность – способность динамически изменять усилие на рулевом колесе в зависимости от текущей скорости автомобиля и условий движения через электронный управляющий блок.

Установка сервотроника кардинально модернизирует обратную связь рулевого управления. На низких скоростях (парковка, маневрирование) система обеспечивает минимальное усилие для комфортного вращения руля, а на высоких – создает "тяжелое" рулевое ощущение для повышения стабильности и точности управления.

Преимущества модернизации

Интеграция сервотроника дает комплексное улучшение характеристик:

Адаптивность: Автоматическая подстройка усилия под скорость и стиль вождения
Безопасность: Стабилизация курса на трассе за счет "утяжеления" руля
Энергоэффективность: Потребление тока только при повороте колес (в отличие от постоянно работающего гидронасоса)

Технические аспекты модернизации включают:

Компонент	Функция в системе
Электронный блок управления (ЭБУ)	Анализирует данные датчиков (скорость, угол поворота руля) и регулирует усилитель
Электродвигатель	Создает переменное усилие на рулевой рейке через редуктор
Датчик крутящего момента	Фиксирует прилагаемое водителем усилие на руле

Процесс установки требует замены стандартного усилителя на блок сервотроника с последующей калибровкой ЭБУ. Результат – прогнозируемое поведение автомобиля: от маневренности в городе до уверенной обратной связи на скоростных участках.

Преимущества сервотроника для водителя при длительных поездках

Система динамически корректирует усилие на рулевом колесе в зависимости от скорости движения. На трассе при высоких скоростях руль становится ощутимо «тяжелее», обеспечивая точность управления и нейтрализуя эффект резких движений, что критично для сохранения стабильной траектории.

В городском потоке и при маневрировании на малых скоростях сервотроник автоматически снижает сопротивление руля. Это исключает необходимость приложения избыточных физических усилий при парковке или объезде препятствий после многочасового вождения.

Ключевые выгоды

Снижение утомляемости: Отсутствие постоянного мышечного напряжения в руках и плечах даже после 5-6 часов за рулем
Адаптивная обратная связь: Уверенное ощущение сцепления с дорогой на скоростных участках без «пустого» руления
Повышенная безопасность: Минимизация риска переруливания при усталости благодаря усиленному демпфированию на трассе
Плавность переключений: Незаметное изменение усилия между режимами движения без рывков

Режим движения	Эффект сервотроника	Польза для водителя
Свыше 100 км/ч	Максимальное усилие руля	Устойчивость в колее, снижение вибраций
40-100 км/ч	Прогрессивное усиление	Естественная обратная связь в поворотах
До 40 км/ч	Облегченное управление	Комфортное маневрирование одной рукой

Система обеспечивает пропорциональное изменение реакции: чем выше скорость – тем значительнее растет сопротивление. Это создает интуитивно понятное управление, где мышечная память водителя автоматически подстраивается под условия движения без отвлечения внимания.

Перспективы развития адаптивных систем рулевого управления

Развитие адаптивных систем рулевого управления сосредоточено на глубокой интеграции с электронной архитектурой автомобиля. Ключевым направлением является создание "цифрового шасси", где сервотроник выступает интеллектуальным исполнительным звеном, получающим данные от сенсорной сети (камер, радаров, навигации) и центрального вычислительного модуля. Это позволит реализовать предиктивное управление, адаптирующее характеристики руля к дорожной ситуации ещё до входа в поворот или манёвр.

Усиливается тенденция к полной электрификации рулевых механизмов с отказом от гидравлических компонентов. Электромеханические системы (ЭРУ) следующего поколения обеспечат более точное дозирование усилия и индивидуальную настройку отклика для каждого колеса. Разработки ведутся в области компактных высокомоментных моторов и энергоэффективных редукторов, снижающих паразитные потери и повышающих быстродействие.

Основные технологические тренды

Ступенчатая автономия: Интеграция с ADAS (адаптивный круиз-контроль, автономное парковование) для временного отключения рулевого управления в заданных сценариях
Персонализация: Машинное обучение для анализа стиля вождения и автоматической подстройки жесткости, усилия и скорости отклика под предпочтения водителя
Кибербезопасность: Внедрение защищённых CAN/Ethernet-шин и криптографических протоколов для предотвращения несанкционированного доступа к критичным системам управления

Инновация	Эффект	Срок внедрения
Ситуативно-зависимое усиление	Автоматическое увеличение сопротивления руля при превышении скорости или смещении полосы	2024-2026
Координация с подвеской	Компенсация кренов и вибраций через синхронизацию с активными амортизаторами	2026-2028
Тактильная обратная связь	Вибросигналы в рулевой колонке для предупреждений о препятствиях или гололёде	2025-2027

Важнейшим вызовом остаётся обеспечение отказоустойчивости. Разрабатываются схемы с дублированными контроллерами, резервными источниками питания и механическими страховочными муфтами. Законодательное регулирование стандартов функциональной безопасности (ISO 26262 ASIL D) стимулирует внедрение верифицированных алгоритмов диагностики и аварийных режимов работы.

Список источников

При подготовке материала использовались авторитетные технические ресурсы и документация автопроизводителей, специализирующиеся на современных автомобильных системах рулевого управления. Основное внимание уделялось принципам работы, компонентам и особенностям эксплуатации сервотроников.

Для обеспечения точности информации анализировались инженерные публикации, официальные руководства по обслуживанию и экспертные обзоры электронных систем управления. Ключевые источники включают:

Техническая документация производителей: сервисные мануалы BMW, Audi, Mercedes-Benz по моделям с системой Servotronic.
Учебные пособия по автомобильной мехатронике: разделы об электроусилителях руля (ЭУР) и адаптивных системах управления.
Специализированные автомобильные порталы: технические статьи на Motor.ru, Авторевю, Drive2 с разбором конструкций.
Энциклопедии автомобильной электроники: Bosch "Автомобильный справочник", SAE International публикации о датчиках скорости и контроллерах ЭУР.
Профильные форумы мастерских: обсуждения диагностики и ремонта сервотроников на ресурсах типа Tech4car.
