Устройство системы отопления ВАЗ-2107 и её неисправности

Статья обновлена: 18.08.2025

Отопитель салона ВАЗ-2107 – ключевой элемент комфортной эксплуатации автомобиля в холодный период. Понимание его конструкции и типичных поломок критически важно для владельца.

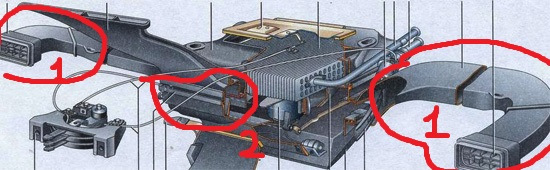

Система использует тепловую энергию двигателя. Основные компоненты: радиатор печки, воздуховоды, вентилятор, краник подачи антифриза и органы управления. Циркуляция нагретой охлаждающей жидкости обеспечивает обогрев.

Неисправности проявляются слабым обдувом, холодным воздухом или протечками. Распространённые причины: засор радиатора, неисправность крана, поломка электродвигателя вентилятора, разгерметизация патрубков или выход из строя регуляторов.

Неисправности крана отопителя: заклинивание и подтёки

Заклинивание крана отопителя проявляется в невозможности повернуть регулировочную рукоятку, что блокирует регулировку температуры в салоне. Основные причины включают коррозию внутренних деталей из-за контакта с некачественным антифризом или водой, механические деформации пластикового корпуса при чрезмерном усилии, а также накопление минеральных отложений и загрязнений в каналах.

Подтёки охлаждающей жидкости возникают в местах соединения крана с патрубками или вокруг штока регулировки. Утечки провоцируют падение уровня тосола в расширительном бачке, появление характерных пятен под приборной панелью и запах антифриза в салоне. Наиболее уязвимыми элементами являются резиновые уплотнители и сам корпус устройства.

Распространённые причины заклинивания:

Коррозия стального штока или алюминиевых деталей
Деформация пластикового корпуса при перетяжке гаек
Засорение каналов продуктами износа двигателя
Отслоение внутреннего тефлонового покрытия

Источники подтёков:

Износ резиновых уплотнительных колец на штоке
Трещины в пластиковом корпусе из-за вибраций
Неплотная затяжка гаек крепления патрубков
Разрушение резьбовых соединений после неаккуратного монтажа

Течь радиатора печки: причины и способы ремонта

Основной причиной течи радиатора отопителя является коррозия металла трубок и пластин теплообменника, вызванная агрессивным воздействием охлаждающей жидкости и постоянными температурными перепадами. Особенно уязвимы места пайки трубок к пластинам бачков и участки с механическими повреждениями (например, от вибрации или неаккуратной сборки). Со временем антифриз теряет защитные свойства, что ускоряет процесс разрушения металла.

Другой распространённой причиной становятся микротрещины в пластиковых патрубках или бачках из-за старения пластика и воздействия высоких температур. Негерметичность соединений подводящих/отводящих шлангов с патрубками радиатора также провоцирует протечки, особенно при износе хомутов, ослаблении их затяжки или деформации уплотнительных поверхностей.

Способы устранения течи

Для временной остановки незначительной течи могут применяться химические герметики системы охлаждения (только в экстренных случаях!). Однако их эффективность непредсказуема, а частицы состава могут забить тонкие каналы радиатора или термостата.

Надёжные методы ремонта:

Замена радиатора печки – оптимальное решение при значительных повреждениях или коррозии. Требует демонтажа торпедо, но гарантирует долговременный результат.
Пайка/сварка – возможна для латунных/медных радиаторов при локальных повреждениях (трещины, свищи). Алюминиевые конструкции запаиваются аргонной сваркой.
Замена уплотнений и патрубков – если течь возникает на стыках. Необходимо проверить геометрию патрубков и заменить хомуты на винтовые.
Замена пластиковых элементов – при разрушении бачков или патрубков из пластика. Часто требует поиска ремкомплекта или б/у детали в хорошем состоянии.

После любого ремонта обязательна опрессовка радиатора под давлением для проверки герметичности и тщательная промывка системы охлаждения перед заправкой свежим антифризом.

Слабый обдув салона: засорение воздуховодов и фильтра

Основной причиной слабого воздушного потока в салоне ВАЗ-2107 является засорение воздуховодов. Пыль, мелкий мусор, опавшие листья и насекомые скапливаются внутри пластиковых каналов, особенно в районе воздухозаборников у основания лобового стекла и под торпедой. Постепенно налет перекрывает сечение каналов, создавая аэродинамическое сопротивление и уменьшая объем прокачиваемого воздуха.

Критическим фактором выступает состояние салонного фильтра (при его наличии в модификациях с кондиционером или после доработки). Стандартная система "классики" не оснащена фильтром, но если он установлен владельцем, его загрязнение пылью, пухом и грязью превращает элемент в плотную пробку. Даже без фильтра грязь проникает глубоко в систему, оседая на стенках испарителя (у моделей с кондиционером) и поворотных заслонках.

Диагностика и устранение

Проверка воздухозаборников: Удалите ветошь, листву и грязь из решетки под лобовым стеклом, предварительно сняв пластиковый кожух. Осмотрите дренажные отверстия на предмет засоров.
Чистка воздуховодов:
1. Снимите декоративную панель (торпедо) под бардачком для доступа к основным каналам.
2. Используйте пылесос с узкой насадкой и длинную гибкую щетку для механической очистки каналов печки и дефлекторов.
3. Продуйте труднодоступные участки сжатым воздухом.
Замена/чистка салонного фильтра: Если фильтр присутствует (обычно за бардачком или под торпедой), извлеките его. При сильном загрязнении установите новый. Отсутствующий фильтр – повод провести более тщательную промывку системы.
Контроль заслонок: Убедитесь, что грязь не блокирует ход воздушных заслонок (рециркуляция, распределение потоков). При необходимости очистите их механизм.

Важно: Регулярная чистка воздухозаборников (особенно осенью и весной) и своевременная замена салонного фильтра (если установлен) – ключевые меры профилактики проблемы слабого обдува.

Список источников

Для подготовки статьи о системе отопления ВАЗ-2107 использовались специализированные технические материалы и практические руководства.

Основой послужили официальные документы и проверенные издания по обслуживанию автомобилей классического семейства ВАЗ.

Официальное руководство по ремонту ВАЗ-2107 (издательство "Третий Рим")
Книга "Устройство и эксплуатация ВАЗ-2101–2107" (В.В. Егоров)
Технический каталог "Запчасти ВАЗ классических моделей"
Статьи из журнала "За рулём" (раздел "Автосервис")
Методическое пособие "Диагностика систем отопления и вентиляции" (автотехникум НАМИ)
Электронная база технических бюллетеней АВТОВАЗа (раздел "Кузов")
Практическое руководство "Неисправности Жигулей: поиск и устранение" (С.П. Самохвалов)
