Устройство суппорта - разборка и особенности

Статья обновлена: 18.08.2025

Тормозной суппорт – критически важный компонент системы безопасности любого современного автомобиля. Его исправное состояние напрямую влияет на эффективность торможения и управляемость машины.

Со временем внутренние элементы суппорта изнашиваются или загрязняются, что приводит к снижению производительности, заклиниванию поршней и неравномерному износу колодок.

Процедура переборки суппорта предусматривает его полную разборку, тщательную очистку всех деталей, замену изношенных уплотнений и направляющих, сборку и смазку.

Понимание устройства суппорта, особенностей его работы и правильной последовательности переборки необходимо для поддержания тормозной системы в оптимальном состоянии и обеспечения безопасности на дороге.

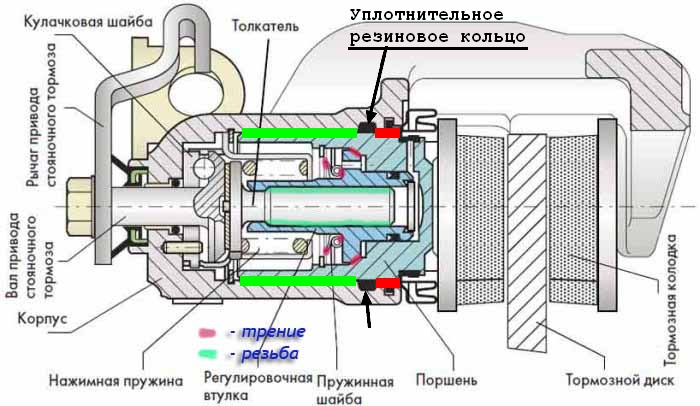

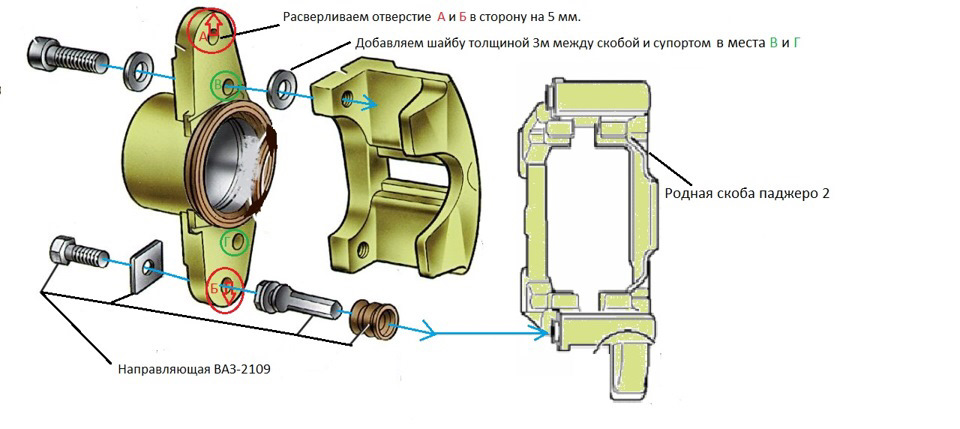

Основные компоненты устройства суппорта дисковых тормозов

Конструктивно суппорт объединяет несколько ключевых элементов, обеспечивающих преобразование гидравлического давления в механическое усилие торможения. Каждый компонент выполняет строго определённую функцию и подвержен специфическим нагрузкам в процессе эксплуатации.

Точная работа всех деталей гарантирует эффективный прижим колодок к диску и стабильный отвод тепла. Понимание их устройства критически важно для корректной диагностики, обслуживания и переборки узла.

Функциональные элементы суппорта

Корпус (скоба) – литая металлическая основа с посадочными местами для поршней, каналами подачи тормозной жидкости и креплением к ступице. В плавающих типах включает направляющие втулки.
Поршни – цилиндры из стали/алюминия, передающие давление жидкости на колодки. Оснащаются уплотнительными кольцами для герметизации.
Тормозные колодки – фрикционные элементы с металлической основой и накладками, контактирующие с диском при срабатывании тормозов.
Направляющие пальцы – стальные штыри с антифрикционным покрытием, обеспечивающие перемещение плавающей части скобы относительно диска.

Компонент	Материал	Функция
Пыльник поршня	Термостойкая резина	Защита цилиндра от грязи и коррозии
Уплотнительные кольца (манжеты)	Резина EPDM	Герметизация гидравлической системы и автоматический отвод поршня
Защитные колпачки направляющих	Резина или силикон	Сохранение смазки и предотвращение заклинивания пальцев
Антискрипные пластины	Нержавеющая сталь	Фиксация колодок и подавление вибраций

Крепёжные элементы – болты корпуса, стопорные кольца и пружины фиксации колодок, обеспечивающие целостность сборки.
Перепускные клапаны (в некоторых моделях) – регулируют поток жидкости при сбросе давления.

Подготовка инструментов и расходников для переборки

Соберите все необходимые инструменты заранее, чтобы исключить простои в процессе работы. Отсутствие даже одного ключа или специнструмента может серьезно затормозить разборку суппорта и замену его компонентов.

Обязательно подготовьте средства индивидуальной защиты: резиновые перчатки стойкие к тормозной жидкости, защитные очки. Тормозная жидкость агрессивна к коже и лакокрасочным покрытиям, а пыль от колодок вредна для дыхания.

Основной комплект инструментов

Набор рожковых и торцовых ключей (размеры 7-19 мм)
Трещоточный вороток с удлинителями
С-образная струбцина для сжатия поршней
Пассатижи с тонкими губками
Молоток резиновый/пластиковый
Монтажная лопатка или специальный съемник суппорта

Расходные материалы

Ремкомплект суппорта: пыльники поршней, уплотнительные кольца, защитные колпачки направляющих
Тормозная жидкость (обязательно совместимая с DOT вашего авто)
Смазка для направляющих (специальная высокотемпературная!)
Медная смазка для болтов
Очиститель тормозов (аэрозольный)
Ветошь безворсовая

Специализированные приспособления

Инструмент	Назначение
Вакуумный насос	Прокачка тормозной системы после сборки
Ершик для очистки цилиндра	Удаление налета и отложений в рабочей полости
Скребок для поршня	Бережное извлечение поршня из цилиндра

Важно: никогда не используйте обычную смазку или WD-40 для компонентов тормозной системы. Применяйте только специализированные составы, сохраняющие свойства при высоких температурах.

Проверьте состояние всех пыльников и уплотнений из ремкомплекта перед установкой. Поврежденные детали приведут к утечке тормозной жидкости и выходу суппорта из строя.

Пошаговый демонтаж суппорта и извлечение поршней

Перед началом работ подготовьте необходимые инструменты: набор гаечных ключей, торцевой ключ для направляющих, съемник стопорных колец, мягкие киянку и оправки, чистую ветошь и тормозную жидкость. Убедитесь в наличии нового ремкомплекта суппорта, включающего уплотнительные манжеты и пыльники.

Обязательно заглушите тормозные шланги после отсоединения, используя пластиковые заглушки или резиновые пробки, чтобы предотвратить утечку жидкости и загрязнение системы. Зафиксируйте автомобиль на ровной поверхности противооткатными упорами, снимите колесо и визуально оцените состояние суппорта на предмет трещин или глубокой коррозии.

Процесс разборки суппорта

Отсоединение тормозного шланга:
Ослабьте контргайку шланга рожковым ключом, подставив емкость для слива остатков жидкости. Заглушите отверстия в суппорте и шланге.
Демонтаж направляющих пальцев:
Выкрутите болты крепления суппорта к скобе тормозного механизма, используя торцевой ключ. Аккуратно извлеките пальцы, проверьте целостность их защитных чехлов.
Снятие тормозных колодок:
Достаньте изношенные колодки и распорные пластины, запомнив их ориентацию. Очистите посадочные места в скобе металлической щеткой.
Извлечение поршней:
- Вставьте деревянный брусок между корпусом суппорта и поршнем
- Подайте сжатый воздух через отверстие для шланга (обязательно прикройте поршень ветошью!)
- Если поршень заклинил, используйте гидравлический съемник или тиски с мягкими накладками
Разборка поршневого узла:
Снимите стопорное кольцо (при наличии) съемником. Аккуратно выбейте поршень легкими ударами киянки через деревянную проставку. Удалите старые уплотнения монтажной лопаткой.

Критичный этап	Типовая ошибка	Последствия
Извлечение поршня	Применение металлических клещей	Повреждение зеркала цилиндра
Чистка цилиндров	Использование наждачной бумаги	Нарушение геометрии поверхности

Очистка направляющих и проверка состояния уплотнителей

Тщательно очистите направляющие суппорта от старой смазки, грязи и продуктов износа металлической щеткой или специализированным очистителем тормозов. Особое внимание уделите посадочным канавкам для уплотнителей – остатки загрязнений нарушат свободное скольжение скобы и приведут к неравномерному износу колодок.

Визуально и тактильно проверьте резиновые пыльники направляющих пальцев на целостность. Убедитесь в отсутствии трещин, разрывов, затвердевания или деформации. Поврежденные уплотнители немедленно замените – они пропускают влагу и грязь, что вызывает коррозию и закисание механизма.

Ключевые этапы проверки

При оценке состояния используйте следующий алгоритм:

Промойте направляющие в чистом тормозной жидкости после очистки
Проверьте свободный ход пальцев в скобе без колодок – движение должно быть плавным без заеданий
Осмотрите внутренние поверхности пыльников на наличие микротрещин при растяжении

Состояние уплотнителя	Решение
Мягкий, эластичный, без видимых повреждений	Можно установить обратно
Затвердевший, с трещинами или надрывами	Обязательная замена
Раздутый или деформированный	Замена (признак несовместимости с жидкостью)

Важно: При установке новых уплотнителей используйте только рекомендованную смазку для направляющих. Нанесение состава на внутреннюю поверхность пыльников предотвращает их скручивание при сборке.

После сборки проверьте отсутствие перекоса скобы относительно тормозного диска. Свободное перемещение суппорта по направляющим – обязательное условие корректной работы тормозной системы.

Сборка суппорта с заменой изношенных элементов

Перед сборкой тщательно очистите все металлические детали суппорта от грязи и остатков старой смазки специальным обезжиривателем, используя щетку с жесткой щетиной. Убедитесь, что посадочные места направляющих пальцев и поршней не имеют задиров, коррозии или деформаций – при обнаружении дефектов замените корпус суппорта. Нанесите тонкий слой высокотемпературной медной смазки на болты крепления к ступице и тыльную сторону колодок для предотвращения прикипания.

Установите новые резиновые уплотнители в пазы цилиндра и на направляющие пальцы, предварительно смазав их тормозной жидкостью (тип DOT, указанный производителем). Аккуратно запрессуйте новые пыльники поршней с помощью монтажной лопатки, избегая перекосов и повреждений кромок. Вставьте поршни в цилиндр легкими вращательными движениями – при сопротивлении проверьте чистоту зеркала цилиндра и целостность манжет.

Ключевые этапы сборки

Монтаж направляющих пальцев: Вставьте смазанные пальцы в скобы суппорта, наденьте защитные чехлы и зафиксируйте стопорными кольцами.
Установка колодок: Разместите новые колодки в скобе, закрепите противоскрипными пластинами и пружинными фиксаторами.
Соединение узлов: Совместите корпус суппорта со скобой, проведите пальцы через оба компонента и затяните болты моментом, указанным в спецификации авто.

Элемент	Критерий замены
Поршни	Коррозия, задиры, заклинивание
Уплотнительные манжеты	Потеря эластичности, трещины
Пыльники пальцев	Разрывы, отвердение резины
Противоскрипные пластины	Деформация, отсутствие пружинящего эффекта

После сборки прокачайте тормозную систему, начиная с дальнего от ГТЦ колеса, до исчезновения воздуха в магистрали. Проверьте герметичность соединений под давлением, кратковременно нажимая на педаль тормоза при работающем двигателе. Обкатайте узл в течение 200-300 км без резких торможений для притирки поверхностей.

Правила прокачки тормозной системы после сборки

Прокачка тормозов – обязательная процедура после замены суппортов, тормозных шлангов или главного цилиндра. Она удаляет воздух из гидравлической системы, так как воздушные пузыри сжимаются под давлением, что приводит к "ватной" педали и резкому снижению эффективности торможения.

Процедура требует строгого соблюдения последовательности работы с контурами (обычно начинают с самого дальнего от главного цилиндра колеса), использования чистого тормозной жидкости рекомендованного производителем и постоянного контроля уровня жидкости в бачке во избежание повторного завоздушивания системы.

Ключевые этапы и требования

Подготовка:
- Проверьте целостность всех соединений гидравлики
- Залейте новую тормозную жидкость в бачок до отметки MAX
- Наденьте прозрачный шланг на штуцер прокачки суппорта, второй конец опустите в емкость с жидкостью

Последовательность прокачки:

Тип тормозной системы	Стандартный порядок колес
С диагональным разделением	Правое заднее → Левое переднее → Левое заднее → Правое переднее
С параллельным разделением	Заднее правое → Заднее левое → Переднее правое → Переднее левое

Техника выполнения:
- Попросите помощника плавно выжать педаль тормоза и удерживать
- Открутите штуцер на ½-¾ оборота – воздух/жидкость выйдут в шланг
- Затяните штуцер до упора только после закрытия штуцера отпускать педаль!
- Повторяйте до появления чистой жидкости без пузырьков в шланге
Контроль качества:
- Педаль должна стать упругой без провалов при работающем двигателе
- Обязательно проверьте отсутствие подтеков на штуцерах и соединениях
- Проведите тестовое торможение на безопасном участке

Важно: Не используйте повторно слитую жидкость. Воздух полностью удаляется только при строгом соблюдении последовательности контуров и угла наклона суппорта (штуцер должен быть в верхней точке). При сложном завоздушивании применяйте вакуумные или напорные прокачные устройства.
