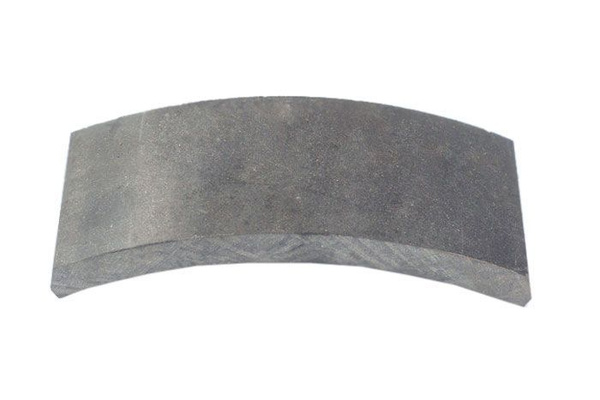

Устройство тормозной накладки

Статья обновлена: 18.08.2025

Тормозные накладки – критически важный компонент любой фрикционной тормозной системы, непосредственно отвечающий за преобразование кинетической энергии транспортного средства в тепловую энергию за счет силы трения.

Их конструкция определяет эффективность торможения, уровень шума, износостойкость и безопасность эксплуатации.

Ключевыми элементами накладки являются фрикционный материал, формирующий рабочую поверхность, и основа (колодка или пластина), обеспечивающая механическое крепление к тормозному механизму.

Фрикционные материалы: композиты vs органические составы

Органические фрикционные материалы (часто называемые NAO - Non-Asbestos Organic) изготавливаются на основе полимерных связующих (фенольные смолы, каучук), армированных различными волокнами (стеклянными, углеродными, целлюлозными, арамидными) и наполнителями (оксиды металлов, графит, барит). Их ключевые преимущества - низкий уровень шума и вибраций, щадящее воздействие на тормозной диск/барабан, хорошая эффективность при умеренных температурах.

Композитные материалы (полуметаллические, низкометаллические, керамические) содержат значительную долю металлических компонентов (стальная вата, медная стружка, железный порошок) или керамических волокон и частиц в полимерной матрице. Они характеризуются высокой термостойкостью, устойчивостью к выгоранию и деформации при экстремальных нагрузках, а также повышенной износостойкостью, что особенно важно для тяжелых условий эксплуатации.

Сравнительные характеристики

Характеристика	Органические составы (NAO)	Композитные материалы
Основные компоненты	Полимеры, органические волокна, минеральные наполнители	Металлические волокна/порошки, керамика, полимеры
Термостойкость	Умеренная (до ~300-350°C)	Высокая (до 500-700°C и выше)
Износостойкость	Средняя	Высокая
Уровень шума/вибраций	Низкий	Средний/Высокий (требуют качеств. установки и приработки)
Воздействие на диск	Мягкое, низкий износ диска	Более агрессивное, повышенный износ диска
Эффективность "в холодную"	Хорошая	Может быть снижена (особенно у керамики)
Пылеобразование	Светлая/серая пыль	Обильная темная (металлическая) пыль

Области преимущественного применения:

• Органические составы (NAO): Стандартные легковые автомобили, малолитражные автомобили, прицепы, условия городской езды с умеренными нагрузками. Там, где критичен низкий уровень шума и минимальный износ дисков.
• Композитные материалы:
  1. Полуметаллические/Низкометаллические: Грузовые автомобили, внедорожники, автомобили с повышенной нагрузкой (буксировка), спортивные седаны. Требуют высокой термостойкости и износостойкости.
  2. Керамические: Высокопроизводительные автомобили, спортивные применения. Сочетают высокую термостойкость со сниженным пылеобразованием и шумом (по сравнению с металлическими композитами), но дороже.

Металлическая основа: стальной каркас и его функции

Стальной каркас служит несущим скелетом тормозной накладки, обеспечивая ее структурную целостность и устойчивость к высоким механическим нагрузкам. Он воспринимает основные усилия сжатия и сдвига, возникающие при контакте с тормозным диском или барабаном, предотвращая деформацию или разрушение фрикционного материала.

Каркас гарантирует точное геометрическое соответствие накладки рабочей поверхности тормозного элемента (диска/барабана) и обеспечивает надежное крепление к суппорту или тормозной колодке через монтажные отверстия или пазы. Его жесткость способствует равномерному распределению давления и тепла по всей площади фрикционной накладки.

Ключевые функции стального каркаса

• Несущая способность: Восприятие и передача тормозного усилия на элементы подвески.
• Теплоотвод: Частичный отвод тепла от фрикционного слоя для снижения риска перегрева и "заваривания".
• Стабильность геометрии: Сохранение формы накладки при циклических тепловых и механических нагрузках.
• Вибрационный демпфинг: Снижение уровня шума и вибраций за счет собственной жесткости.
• Совместимость: Обеспечение точного позиционирования и фиксации на тормозном механизме.

Характеристика	Влияние на работу
Толщина стали	Определяет прочность и теплоемкость каркаса
Конфигурация ребер жесткости	Повышает устойчивость к изгибу и кручению
Антикоррозионное покрытие	Защищает от ржавчины, продлевая срок службы

Адгезивные слои: технологии приклеивания фрикционного пласта

Качество соединения фрикционного материала с металлической основой напрямую определяет безопасность, долговечность и стабильность тормозных характеристик. Адгезивный слой выполняет критическую роль, обеспечивая монолитность конструкции при экстремальных температурных нагрузках (до 700°C), вибрациях и механических напряжениях.

Современные технологии используют многослойные клеевые системы, включающие термореактивные смолы, модификаторы и антикоррозионные компоненты. Нанесение осуществляется методами вальцовки, напыления или трафаретной печати с последующей вулканизацией под давлением. Контроль равномерности слоя и отсутствия воздушных включений обязателен на всех этапах.

Ключевые технологические аспекты

Эффективность адгезивного соединения обеспечивается:

• Предварительной обработкой основы: Пескоструйная очистка, фосфатирование или нанесение грунтовок повышают активность поверхности стали
• Температурным режимом полимеризации: Точное соблюдение профиля нагрева (150-250°C) гарантирует полное отверждение смол
• Реологическим контролем: Вязкость клея должна исключать смещение пласта до фиксации

Основные типы адгезивов по составу:

Тип	Основа	Термостойкость
Фенолформальдегидные	Термореактивные смолы	До 450°C
Модифицированные резины	NBR/SBR каучуки	До 350°C
Гибридные композиции	Смола + каучук + керамика	До 600°C

Тенденции развития включают применение наноструктурированных наполнителей для повышения теплопроводности и когезионной прочности. Обязательным этапом контроля является испытание на сдвиг по методикам SAE J661 или ISO 6312.

Термостойкие прокладки: гашение вибраций и шумов

Вибрации в тормозном узле возникают из-за динамического контакта колодки с диском, неравномерного износа поверхностей или резонансных явлений в компонентах системы. Термостойкие прокладки, интегрированные между фрикционным материалом и металлической основой колодки, выполняют роль демпфера: их вязкоупругие свойства преобразуют механическую энергию колебаний в незначительное тепло, снижая амплитуду вибраций до безопасного уровня.

Ключевым требованием к материалу таких прокладок является сохранение демпфирующих характеристик при экстремальных температурах (до +600°C). Для этого применяются композиты на основе арамидных волокон, каучуков с керамическими присадками или графита, обладающие высокой адгезией к металлу, низкой теплопроводностью и стабильностью структуры под нагрузкой. Это предотвращает расслоение колодки и потерю эффективности демпфирования даже при интенсивном торможении.

Функции и преимущества термостойких демпфирующих прокладок

• Подавление высокочастотного скрипа: Гашение резонансных колебаний, вызывающих акустические помехи.
• Снижение ударных нагрузок: Защита суппорта и ступичного подшипника от пиковых напряжений.
• Улучшение контактного пятна: Минимизация микровибраций для равномерного прилегания колодки к диску.

Параметр	Влияние на демпфирование
Толщина прокладки	Оптимальная (1.5-3 мм) обеспечивает баланс гибкости и прочности
Коэффициент потерь	Высокое значение (>0.3) усиливает рассеивание энергии вибраций
Термостабильность	Отсутствие деградации при нагреве сохраняет демпфирующие свойства

Эффективность прокладки напрямую зависит от точности её адгезивного соединения с основой колодки и фрикционным слоем. Нарушение технологии монтажа или применение низкокачественных клеев приводит к отслоению и резкому росту шумности. Современные решения часто включают многослойные структуры с чередованием упругих и жёстких прослоек для подавления широкого спектра частот.

При выборе колодок критически важно учитывать соответствие характеристик прокладки условиям эксплуатации: для спортивных авто или тяжелой техники требуются материалы с повышенной термостойкостью, тогда как в городском цикле приоритетом может стать снижение низкочастотного гула. Отказ от демпфирующей прокладки или её перегрев ведут к ускоренному износу узла и потере комфорта.

Системы крепления: заклепки vs клеевой монтаж

Заклепочное соединение – традиционный метод фиксации фрикционного материала к основе колодки. В металлической пластине основания предварительно сверлятся отверстия, куда устанавливаются алюминиевые или стальные заклепки. Головки заклепок утапливаются в толщу накладки, обеспечивая механическую фиксацию. Главное преимущество – возможность замены изношенной накладки без утилизации всей колодки, что упрощает обслуживание. Однако заклепки создают локальные зоны повышенного напряжения и снижают полезную площадь фрикционного слоя.

Клеевой монтаж предполагает нанесение термостойкого адгезива (обычно на фенольной или акриловой основе) между основой и накладкой с последующей полимеризацией под давлением и нагревом. Этот метод обеспечивает полный контакт поверхностей, равномерное распределение тепловой нагрузки и максимальное использование площади фрикционного материала. Клеевое соединение исключает ослабление крепежа от вибраций и снижает шумность работы. Недостатки – неремонтопригодность (требуется замена всей колодки) и критичность к соблюдению технологических параметров при склейке.

Ключевые отличия методов

Критерий	Заклепки	Клеевой монтаж
Распределение нагрузки	Точечное (риск локального перегрева)	Равномерное по всей поверхности
Теплопроводность	Снижена из-за воздушных зазоров	Оптимальная (плотный контакт)
Ремонтопригодность	Возможна замена накладки	Требует замены узла целиком
Вибрационная устойчивость	Риск ослабления крепежа	Высокая (монолитная конструкция)
Эксплуатационный шум	Скрип при попадании влаги в зазоры	Минимизирован

Выбор технологии определяется условиями эксплуатации: заклепки предпочтительны для грузового транспорта и спецтехники, где важна ремонтопригодность. Клеевой монтаж доминирует в легковых автомобилях благодаря компактности, низкому уровню шума и стабильному коэффициенту трения. Современные разработки комбинируют методы, используя клей совместно с фиксирующими штифтами для критичных нагрузок.

Профиль фрикционной поверхности: радиальные канавки

Радиальные канавки выполняются на фрикционной накладке в виде прямолинейных углублений, направленных от центра к периферии тормозного диска или барабана. Их геометрия и расположение строго рассчитываются для обеспечения равномерного распределения тепловых нагрузок и эффективного отвода продуктов износа.

Ширина и глубина канавок варьируются в зависимости от типа тормозной системы и ожидаемых эксплуатационных условий. Оптимальные параметры определяются через моделирование тепловых и механических процессов, что предотвращает локальный перегрев и снижает риск коробления диска.

Функциональные особенности радиальных канавок

Теплоотведение: Увеличивают площадь контактной поверхности с воздухом, ускоряя охлаждение фрикционного материала. Интенсифицируют конвективный теплообмен при вращении диска.

Удаление абразивных частиц: Формируют каналы для выброса продуктов износа и влаги из зоны контакта. Предотвращают образование глазированной пленки на поверхности накладки.

Стабилизация коэффициента трения: Минимизируют эффект залипания колодок после длительного торможения. Поддерживают стабильность тормозного момента при экстремальных температурах.

Конструктивные вариации

• Прямоугольный профиль: Обеспечивает максимальную площадь отвода тепла
• Скошенные кромки: Снижают концентрацию напряжений в материале накладки
• Прерывистая конфигурация: Комбинируется с тангенциальными канавками для комплексного эффекта

Параметр	Диапазон значений	Влияние на работу
Глубина канавки	1.5-3.0 мм	Глубже – лучше охлаждение, но выше износ краёв
Угол расхождения	30°-60°	Острый угол – эффективный выброс частиц
Количество	8-24 шт	Зависит от диаметра диска и требуемой жёсткости накладки

Ограничения: Избыточное количество или увеличенная ширина канавок снижает фактическую площадь трения, что требует компенсации через материал накладки. Глубина более 50% толщины фрикционного слоя провоцирует растрескивание при термоударах.

Асимметричный дизайн: лево/правосторонние модификации

Асимметричная конструкция тормозной накладки подразумевает разделение на лево- и правосторонние версии для оптимизации работы в конкретных условиях. Такой подход учитывает направление вращения колеса и неравномерность распределения тепловых/механических нагрузок. Накладки проектируются с учетом расположения сервоприжимного эффекта и особенностей отвода продуктов износа.

При правостороннем вращении (для левого колеса автомобиля) нагрузка концентрируется на передней кромке накладки, тогда как на правом колесе (левостороннее вращение) максимум воздействия смещается к задней части. Асимметрия позволяет усилить наиболее нагруженные зоны, повышая стабильность коэффициента трения и снижая склонность к вибрациям. Геометрия фрикционного слоя адаптируется под вектор приложения сил.

Ключевые особенности исполнения

• Специфичное расположение канавок: Обеспечивает направленный отвод газов и мелкодисперсной пыли
• Дифференцированная толщина фрикционного слоя: Усиление в зонах пиковых температур
• Анизотропное армирование: Разная плотность стальной фибры по длине накладки

Параметр	Левосторонняя	Правосторонняя
Зона максимального износа	Задний сегмент	Передний сегмент
Конфигурация терморазрезов	Смещены к ступице	Сдвинуты к внешнему краю

Монтаж накладок с перепутыванием сторон приводит к локальным перегревам, неравномерному износу и снижению эффективности торможения на 15-20%. Производители маркируют детали символами "L"/"R" или цветными метками на торцевой части.

Давление прижима: расчет площади контактной зоны

Расчет площади контактной зоны критичен для определения рабочего давления в тормозной системе. Эта величина напрямую влияет на эффективность замедления и тепловую нагрузку на фрикционные материалы. Недостаточная площадь приводит к локальному перегреву и ускоренному износу, а избыточная – к увеличению массы и инерции узла.

Площадь контакта рассчитывается исходя из геометрии колодки и диска. Для стандартных сегментных колодок используется формула: S = θ × R × b, где θ – центральный угол охвата в радианах, R – средний радиус трения, b – ширина фрикционной накладки. При симметричном расположении колодок относительно оси вращения учитывают суммарную площадь обеих накладок.

Факторы влияния на расчетные параметры

Корректность расчета зависит от точности учета следующих аспектов:

• Фактическое прилегание поверхностей (погрешности изготовления)
• Тепловое расширение компонентов при работе
• Эластичность подложки колодки и крепежных элементов
• Распределение давления по зоне контакта (не всегда равномерное)

Оптимальное давление в типовых системах лежит в диапазоне 1.0-3.5 МПа. Для его определения используют соотношение: P = F_пр / S, где F_пр – усилие прижима от суппорта, S – эффективная площадь контакта. При проектировании учитывают коэффициент трения материала и требуемый тормозной момент.

Параметр	Единицы измерения	Влияние на давление
Усилие прижима (Fпр)	Ньютоны (Н)	Прямо пропорционально
Ширина накладки (b)	Миллиметры (мм)	Обратно пропорционально
Угол охвата (θ)	Радианы (рад)	Обратно пропорционально

Для компенсации неравномерности давления применяют сегментированные накладки или пружинные элементы в конструкции колодки. При высоких динамических нагрузках выполняют итерационные расчеты с учетом деформаций, используя методы конечно-элементного анализа (FEA).

Коэффициент трения: температурная зависимость

Коэффициент трения (μ) накладки напрямую влияет на эффективность торможения, демонстрируя сложную зависимость от температуры. При нагреве фрикционного материала происходят физико-химические изменения: разложение связующих смол, окисление компонентов и образование газовой прослойки. Эти процессы вызывают нелинейное изменение μ, часто приводящее к снижению тормозного момента в критическом диапазоне температур.

Типичная кривая μ включает три ключевых участка: рост при умеренном нагреве (активация фрикционных свойств), пик эффективности в рабочем диапазоне (обычно 150–350°C), и опасный спад при перегреве (свыше 400°C). При экстремальном нагреве возможно явление "таяния" – выделение смол, создающих смазывающий эффект, что резко снижает трение и провоцирует отказ системы.

Факторы температурной нестабильности

Основные причины деградации μ при нагреве:

• Термический распад связующих полимеров – потеря структурной целостности накладки
• Выгорание модификаторов трения (графит, металлическая стружка)
• Образование глянцевой "глазури" на поверхности контакта
• Термическая деформация диска и колодки, уменьшающая площадь соприкосновения

Температурный диапазон (°C)	Изменение μ	Риски
20–150	Плавный рост (+10–15%)	Недостаточное торможение при "холодном" старте
150–350	Стабильные максимальные значения	Оптимальный рабочий режим
350–600	Резкое падение (до 40–50%)	Фаде-эффект, увеличение тормозного пути
>600	Непредсказуемые колебания	Термическое растрескивание, полный отказ

Производители компенсируют температурную зависимость через:

1. Многослойные составы с керамическими и металлическими включениями
2. Термостабилизирующие присадки (бариты, оксиды цинка)
3. Микроканалы в накладках для отвода газов
4. Теплоизоляционные прокладки между фрикционом и основой колодки

Важно! Температурный гистерезис проявляется при остывании: после перегрева μ восстанавливается не полностью из-за необратимых изменений структуры. Это требует строгого контроля тепловых режимов эксплуатации.

Деформационные зазоры: компенсация теплового расширения

Деформационные зазоры в накладке тормозной представляют собой конструктивные промежутки, специально оставленные между фрикционным материалом и металлической основой колодки либо между сегментами составной накладки. Их ключевое назначение – обеспечение свободного пространства для линейного расширения компонентов при интенсивном нагреве во время торможения. Без таких зазоров неизбежно возникают критические напряжения, приводящие к короблению основы, расслоению фрикционного слоя и образованию трещин.

Расчёт параметров зазоров базируется на коэффициентах теплового расширения материалов основы (сталь, алюминий) и фрикционного состава (органические, керамические, металлокерамические смеси), а также прогнозируемом рабочем диапазоне температур. Недостаточная ширина зазора провоцирует деформацию и снижение эффективности торможения, чрезмерная – уменьшает площадь контакта с диском и ускоряет износ. Особое внимание уделяется равномерности распределения зазоров по периметру накладки для предотвращения локальных перекосов.

Особенности реализации и контроля

Конструктивно зазоры реализуются несколькими методами:

• Фрезерование канавок на поверхности фрикционного материала, разделяющих накладку на независимые секторы.
• Установка упругих термостойких прокладок (например, из медной сетки) между основой и накладкой.
• Формирование технологических "окон" в металлической пластине колодки под фрикционным слоем.

Контроль целостности зазоров критичен при техническом обслуживании:

Признак проблемы	Возможная причина
Заполнение зазоров грязью или продуктами износа	Снижение эффективности компенсации, риск коробления
Трещины, расходящиеся от краёв зазоров	Чрезмерные термические напряжения, усталость материала
Неравномерный износ сегментов накладки	Нарушение геометрии зазоров, локальные перегревы

Важно: Деформационные зазоры не являются дренажными каналами для отвода воды или газа – их функция строго термомеханическая. При замене накладок категорически запрещается их заклеивание или заполнение посторонними составами. Корректная работа системы возможна только при сохранении расчётных параметров зазоров в течение всего срока эксплуатации.

Дренажные каналы: отвод продуктов износа

Дренажные каналы представляют собой систему специальных пазов и отверстий, интегрированных в конструкцию тормозной накладки. Их ключевая функция – обеспечение эффективного удаления продуктов износа (тормозной пыли, микрочастиц фрикционного материала и загрязнений), образующихся в процессе эксплуатации. Без таких каналов происходит накопление абразивных отложений на рабочей поверхности, что снижает эффективность торможения.

Каналы проектируются с учетом направления вращения тормозного диска и распределения тепловых нагрузок. Они формируют пути для выброса частиц под действием центробежных сил и воздушных потоков, предотвращают локальный перегрев и минимизируют риск образования газовой прослойки между диском и накладкой. Глубина, ширина и геометрия каналов варьируются в зависимости от типа транспортного средства (легковое, грузовое, спецтехника) и условий эксплуатации.

Ключевые особенности конструкции

Типы дренажных систем:

• Радиальные каналы – прямые или волнообразные линии от центра к краю накладки. Обеспечивают быстрое удаление частиц при вращении диска.
• Кольцевые пазы – концентрические круги, разбивающие поверхность накладки на сегменты. Снижают термические деформации и шум.
• Комбинированные системы – сочетание радиальных и кольцевых элементов для сложных условий (гоночные авто, горная местность).

Параметры оптимизации:

Фактор	Влияние на конструкцию
Материал накладки	Металлосодержащие составы требуют более широких каналов из-за повышенного образования пыли
Температурный режим	При высоких нагрузках увеличивается количество/глубина каналов для отвода тепла и газов
Влажность среды	Агрессивные условия (соль, вода) диктуют наклон каналов для защиты от коррозии

Эксплуатационные требования:

1. Сохранение прочности конструкции: каналы не должны снижать механическую целостность накладки.
2. Равномерность износа: предотвращение локальных выработок по краям дренажных элементов.
3. Шумоподавление: особые формы каналов (например, скошенные кромки) уменьшают вибрации.

Акустические пазы: резонансная частота и скрипы

Глубинные пазы или поперечные канавки на фрикционном слое накладки играют ключевую роль в гашении резонансных колебаний, возникающих при контакте с диском. При торможении трение генерирует высокочастотные вибрации; если их частота совпадает с собственной резонансной частотой колодки или суппорта, энергия колебаний резко усиливается, порождая слышимый скрип. Пазы разбивают поверхность трения на сегменты, увеличивая жесткость каждого фрагмента и смещая их индивидуальные резонансные частоты в разные диапазоны.

Эффективность подавления скрипа напрямую зависит от геометрии пазов: их количества, ширины, глубины и угла наклона. Оптимальная конфигурация предотвращает синхронизацию колебаний соседних сегментов и рассеивает энергию за счет микродеформаций материала в зонах разрезов. Недостаточная глубина или редкое расположение пазов снижают демпфирующий эффект, а избыточное количество ослабляет механическую прочность накладки и ускоряет неравномерный износ.

Критерии проектирования акустических пазов

• Резонансная частота сегментов: Рассчитывается на основе модуля упругости материала, размеров фрагмента и условий закрепления. Цель – разнести частоты сегментов минимум на 500 Гц.
• Коэффициент демпфирования: Определяется вязкоупругими свойствами фрикционного состава и трением на стенках пазов при микросдвигах.
• Тепловое воздействие: Учет расширения материала при нагреве, влияющего на ширину паза и контактные напряжения.

Параметр паза	Влияние на скрип	Риски при нарушении
Глубина (60-80% толщины накладки)	Блокирует распространение волн напряжения через основание	Снижение прочности, растрескивание
Ширина (1.5-3 мм)	Обеспечивает зазор для деформаций без контакта стенок	Забивание грязью, локальные перегревы
Угол наклона (30°-60° к радиусу)	Направляет срез материала для гашения тангенциальных вибраций	Ускоренный износ краев, шум при реверсе

Важно: Даже при корректной геометрии пазов скрип может провоцироваться замасливанием поверхности, критическим износом накладки или деформацией диска. Комбинированное применение пазов, антирезонансных пластин и специализированных смазок для направляющих дает максимальный эффект шумоподавления.

Многокомпонентные составы: слоистая структура фрикциона

Современные тормозные накладки используют многослойные фрикционные композиции для баланса противоречивых требований: эффективное торможение при экстремальных температурах, низкий износ, минимальный шум и вибрации. Каждый слой в структуре фрикциона выполняет специализированную функцию, работая как единая система под нагрузкой.

Типичная слоистая конструкция включает 3-5 функциональных пластов, наносимых на стальную основу (спинку). Ключевые слои – фрикционный (рабочий), термоизоляционный, адгезионный и демпфирующий – формируются методом прессования при высоком давлении и температуре. Толщина и состав каждого варьируются в зависимости от назначения тормозного механизма.

Ключевые слои фрикционного пакета

• Фрикционный слой: Внешний рабочий пласт, непосредственно контактирующий с диском/барабаном. Содержит:
  • Твердые абразивы (оксиды металлов, карбид кремния)
  • Углеродные наполнители (графит, кокс)
  • Полимерные связующие (фенольные смолы, каучук)
  • Металлическую стружку (медь, сталь) для теплопроводности
• Промежуточный демпфирующий слой: Поглощает вибрации и снижает шум за счет эластомеров и волокон.
• Термоизоляционный слой: Минимизирует передачу тепла к суппорту/цилиндрам. Состоит из керамических частиц и теплостойких полимеров.
• Адгезионный подслой: Обеспечивает прочное сцепление композита со стальной основой через клеи-расплавы.

Слой	Основные компоненты	Функция
Фрикционный	Абразивы, металлическая стружка, связующие	Создание тормозного усилия, отвод тепла
Демпфирующий	Каучук, арамидные волокна	Подавление вибраций и шума
Термоизоляционный	Керамика, слюда, базальтовые волокна	Тепловая защита узлов тормоза
Адгезионный	Реактивные смолы, праймеры	Фиксация композита к спинке

Такая структура позволяет локально оптимизировать свойства материала: фрикционный слой сохраняет стабильный коэффициент трения до 700°C, демпфер гасит резонансы, а термоизолятор защищает гидравлику. Распределение наполнителей по слоям предотвращает расслоение при тепловых ударах.

Армирующие волокна: кевлар, сталь, медь

Армирующие волокна интегрируются в фрикционный состав накладки для повышения механической прочности, термостойкости и устойчивости к деформациям. Они формируют структурный каркас, предотвращающий растрескивание и расслоение материала при экстремальных нагрузках и температурах до 700°C.

Выбор типа волокон напрямую влияет на эксплуатационные характеристики: шумность, износ диска, эффективность торможения в разных условиях. Комбинации материалов позволяют нивелировать недостатки отдельных компонентов, обеспечивая сбалансированные свойства готового изделия.

Ключевые особенности материалов

• Кевлар:
  Синтетическое полимерное волокно с исключительной прочностью на разрыв (выше стали в 5 раз). Легкий, коррозионно-стойкий, снижает шум вибрации. Недостаток: деградация при длительном контакте с водой или УФ-излучением.
• Сталь:
  Металлическая проволока или фибра (0.1–0.3 мм). Обеспечивает максимальную жесткость и теплопроводность. Устойчива к высоким температурам, но увеличивает массу накладки и может вызывать скрипы. Требует антикоррозионного покрытия.
• Медь:
  Мягкое волокно или измельченная стружка. Оптимизирует теплопередачу, снижает термонапряжения. Обладает антифрикционными свойствами, защищает диск от задиров. Минусы: интенсивный износ при агрессивном торможении, ограниченная температурная стойкость (~300°C).

Параметр	Кевлар	Сталь	Медь
Плотность (г/см³)	1.44	7.85	8.96
Теплопроводность (Вт/м·K)	0.04	45	401
Макс. рабочая t°	450°C	750°C	300°C

Токсичные компоненты: запрещенные вещества в составе

Исторически в производстве фрикционных накладок широко применялись асбестовые волокна из-за их высокой термостойкости и прочности. Однако исследования доказали прямую связь вдыхания асбестовой пыли с онкологическими заболеваниями (мезотелиома, рак легких) и асбестозом. Это привело к повсеместному запрету асбеста в тормозных изделиях на законодательном уровне во многих странах, включая Россию (ТР ТС 018/2011).

Современные экологические нормы, такие как Регламент ЕЭК ООН № 90 и директива ЕС 2005/90/EC, также запрещают или строго ограничивают использование других опасных веществ. К ним относятся тяжелые металлы, способные накапливаться в организме и окружающей среде, а также летучие органические соединения, выделяющиеся при нагреве и способствующие образованию смога.

Основные запрещенные и ограниченные вещества

При разработке и производстве накладок сегодня категорически не допускается применение следующих материалов:

• Асбест всех типов (хризотил, амозит, крокидолит и др.) – основной запрещенный канцероген.
• Кадмий (Cd) и его соединения – высокотоксичный тяжелый металл, поражающий почки и кости.
• Свинец (Pb) и его соединения – негативно влияет на нервную систему, особенно у детей.
• Ртуть (Hg) и ее соединения – вызывает тяжелые хронические отравления.
• Гексавалентный хром (Cr6+) – сильный канцероген и аллерген.
• Ограничивается содержание меди (Cu), сурьмы (Sb), никеля (Ni) для снижения токсичности пыли.

Производители обязаны использовать безопасные альтернативы:

Запрещенное вещество	Безопасная замена
Асбест	Стальная вата, арамид (кевлар), стекловолокно, минеральные волокна
Тяжелые металлы (Cd, Pb, Hg, Cr6+)	Оксиды и сульфиды металлов с низкой токсичностью, керамика, углеродные композиты

Строгий контроль состава и обязательная сертификация на соответствие экологическим требованиям (маркировка ECE R90) гарантируют безопасность тормозных накладок для здоровья человека и окружающей среды в процессе эксплуатации и утилизации.

Модуль упругости: влияние на эффективность торможения

Модуль упругости материала тормозной накладки определяет её способность к упругой деформации под нагрузкой. При контакте с диском накладка должна частично адаптироваться к микронеровностям поверхности для обеспечения равномерного распределения усилия. Высокий модуль упругости сохраняет геометрическую стабильность накладки, но снижает площадь реального контакта из-за недостаточной податливости.

Низкий модуль упругости улучшает прилегание к диску за счёт эластичности, повышая коэффициент трения на начальном этапе торможения. Однако избыточная деформация вызывает локальный перегрев, неравномерный износ и снижение стабильности характеристик при длительном цикличном воздействии. Оптимальное значение модуля обеспечивает баланс между контактным пятном и структурной целостностью накладки.

Ключевые аспекты влияния

• Равномерность давления: Материалы со средним модулем упругости компенсируют биение диска, снижая вибрации (эффект "shimmy").
• Тепловая стабильность: Высокомодульные составы сохраняют форму при экстремальных температурах, но требуют точной калибровки прижимного усилия.
• Износ: Чрезмерно эластичные накладки подвержены абразивному износу и "замасливанию" поверхности.

Уровень модуля	Преимущества	Риски
Высокий	Стабильность геометрии, точное дозирование усилия	Вибрации, локальный перегрев, шум
Низкий	Быстрый контакт с диском, снижение шума	Ускоренный износ, "провалы" педали

Подбор модуля упругости осуществляется с учётом типа тормозной системы: для спортивных автомобилей предпочтительны высокомодульные материалы, в городских условиях – составы с адаптивной эластичностью. Критичным параметром является согласование модуля накладки и модуля тормозного диска для минимизации резонансных явлений.

Прорезные модификации: схемы отрезов для теплоотвода

Прорези в тормозных накладках выполняют критическую функцию отвода тепловой энергии, возникающей при трении. Они предотвращают локальный перегрев колодки, снижая риск деформации материала, трещинообразования и потери эффективности торможения. Дополнительно каналы обеспечивают выход абразивной пыли и газов, минимизируя "замасливание" поверхности.

Конфигурация отрезов напрямую влияет на распределение тепловых потоков и механическую прочность накладки. Основные схемы включают прямолинейные, радиальные, секторные и комбинированные решения. Каждая из них оптимизирована под специфические нагрузки, рабочие температуры и геометрию колодки.

Типовые схемы прорезей

• Параллельные прямые: Вертикальные или горизонтальные каналы, равномерно распределяющие тепло. Упрощают производство, но ограничены в эффективности при экстремальных нагрузках.
• Радиальные: Лучеобразные прорези от центра к краям. Обеспечивают оптимальный теплосброс за счет увеличения площади контакта с воздухом.
• Секторные (шахматные): Короткие прерывистые отрезы, формирующие независимые сегменты. Повышают стабильность коэффициента трения и снижают шум.
• Комбинированные: Сочетание радиальных и спиральных элементов. Используются в высоконагруженных системах для многоуровневого теплораспределения.

Глубина прорезей всегда меньше толщины фрикционного слоя на 15-20%, что исключает расслоение накладки. Ширина каналов варьируется от 1.5 до 3 мм в зависимости от материала: для органических композитов применяют узкие отрезы, для спеченных металлокерамических – расширенные.

Тип схемы	Теплоотвод	Прочностной баланс
Параллельные	Средний	Высокий
Радиальные	Максимальный	Средний
Секторные	Низкий	Максимальный

При проектировании учитывают асимметричное расположение прорезей на парных колодках для компенсации температурных градиентов. В спортивных моделях дополнительно внедряют микроканавки (0.2-0.5 мм), создающие турбулентные потоки воздуха на границе трения.

Гидрозащита: предотвращение адгезии влаги

Адгезия влаги к поверхности тормозной накладки критически снижает коэффициент трения при первичном нажатии на педаль, увеличивая тормозной путь. Особенно опасен этот эффект в условиях высокой влажности, при движении через лужи или после длительного простоя транспортного средства. Коррозия металлических компонентов тормозного узла также ускоряется под воздействием воды.

Конструктивная гидрозащита реализуется через комбинацию материаловедческих и геометрических решений. Ключевая задача – минимизировать площадь контакта воды с рабочей поверхностью и обеспечить ее оперативный отвод. Для этого применяются специализированные композиты с гидрофобными свойствами и продуманная топография фрикционного слоя.

Технологические решения

• Гидрофобные присадки: Включение графита, кевларовых волокон или керамических частиц в состав фрикционной смеси для снижения смачиваемости поверхности.
• Дренажные канавки: Радиальные или волнообразные прорези на рабочей плоскости, формирующие пути для отвода воды под действием центробежной силы.
• Термореактивные покрытия: Пропитка поверхностного слоя смолами, создающими при нагреве гладкую влагоотталкивающую пленку.

Метод	Принцип действия	Ограничения
Микроперфорация	Точечные углубления для локального удержания воды	Снижение площади контакта с диском
Асимметричные насечки	Направленный отвод жидкости за пределы диска	Ускоренный износ при агрессивном вождении

Эффективность гидрозащиты дополнительно повышается за счет термической стабилизации материалов, предотвращающей растрескивание накладки при резких перепадах температур. Современные композиты сохраняют гидрофобные свойства даже после циклов перегрева до 600°C, что критично для режимов интенсивного торможения.

Кромочная фаска: особенности завальцовки краев

Завальцовка кромок тормозной накладки представляет собой технологический процесс загибания краев фрикционного материала на тыльную сторону основы (колодки). Данная операция предотвращает расслоение и осыпание композитного материала в процессе эксплуатации, обеспечивая целостность рабочей поверхности под воздействием ударных нагрузок и температурных перепадов. Качественная завальцовка исключает образование острых кромок, способных повредить тормозной диск или барабан.

Технология требует строгого контроля глубины и угла загиба: недостаточная завальцовка не обеспечит необходимой фиксации фрикционного слоя, а чрезмерная – может вызвать деформацию основы или нарушить геометрию прилегания к диску. Используется специализированное прессовое оборудование с фиксированными матрицами, гарантирующими равномерность деформации по всему периметру накладки. Ключевым параметром является ширина завальцованного края, составляющая обычно 2-5 мм в зависимости от типоразмера детали.

Критерии качества завальцовки

• Сплошность контура: Отсутствие разрывов или непроваров на линии загиба.
• Равномерность ширины: Идентичный размер загнутой кромки по всему периметру.
• Плотность прилегания: Отсутствие зазоров между фрикционным материалом и основой после вальцовки.
• Отсутствие расслоений: Недопустимость отслоения композита в зоне деформации.

Автоматизированные линии контроля используют лазерное сканирование или оптические системы для проверки геометрии фаски. Нарушение технологии завальцовки приводит к ускоренному износу накладки, появлению вибраций и шумов при торможении, а в критических случаях – к отслоению фрикционного сегмента.

Тип дефекта	Последствие	Метод выявления
Волнистость кромки	Локальный перегрев диска	Визуальный контроль + шаблон
Трещины в зоне загиба	Распад накладки при нагрузке	Ультразвуковая дефектоскопия
Неполная ширина фаски	Выкрашивание углов накладки	Измерение кронциркулем

Сенсорные метки: индикаторы износа

Сенсорные метки представляют собой специальные углубления или канавки, нанесённые на рабочую поверхность фрикционного слоя тормозной накладки. Их глубина строго регламентирована производителем и соответствует минимально допустимой толщине накладки, установленной техническими требованиями. При эксплуатации тормозного механизма эти метки постепенно стираются вместе с основным материалом колодки.

Когда фрикционный слой изнашивается до критического уровня, сенсорные метки полностью исчезают или становятся едва различимыми визуально. Это служит однозначным сигналом о необходимости немедленной замены колодки для предотвращения повреждения тормозного диска или барабана, а также потери эффективности торможения. Некоторые конструкции предусматривают металлические вставки внутри меток, которые при критическом износе начинают контактировать с диском, создавая характерный скрип – акустическое предупреждение.

Особенности применения и контроля

• Визуальный контроль: Регулярный осмотр через смотровое окно в суппорте или при снятом колесе.
• Акустическая индикация: Металлические скребки издают высокочастотный звук при контакте с диском.
• Типы меток:
  • Продольные канавки по центру накладки
  • Поперечные насечки у краёв
  • Круглые углубления
  • Комбинированные системы (канавка + скребок)

Состояние метки	Значение	Требуемое действие
Чётко видимая	Износ в пределах нормы	Продолжение эксплуатации
Частично стёртая	Приближение к критическому износу	Планирование замены
Полностью отсутствует	Достигнут минимальный допустимый слой	Немедленная замена

Радиусы закруглений: геометрия контакта с диском

Радиусы закруглений на краях фрикционных накладок тормозной колодки являются критически важным элементом конструкции, напрямую влияющим на характер начального контакта с тормозным диском. Эти скругления формируют переходную зону между рабочей поверхностью накладки и ее боковыми гранями, предотвращая возникновение острых кромок. Их наличие обеспечивает плавное, постепенное вхождение колодки в зацепление с диском при начале торможения.

Геометрия закруглений строго регламентируется производителем и зависит от типа тормозной системы, материала накладки и специфики диска. Радиус обычно составляет от десятых долей миллиметра до нескольких миллиметров. Неправильно сформированный или отсутствующий радиус приводит к образованию острой кромки, которая при контакте с диском вызывает локальные пиковые давления, вибрации (скрип), ускоренный и неравномерный износ как диска, так и самой накладки, а также может создавать неприятный высокочастотный шум.

Функции и последствия

• Плавное начало торможения: Закругления обеспечивают постепенное увеличение площади контакта, смягчая ударное воздействие на диск и снижая риск резкого схватывания.
• Равномерное распределение давления: Предотвращают концентрацию напряжений на краях накладки, способствуя равномерному распределению давления по всей поверхности контакта.
• Снижение шума и вибраций: Минимизируют риск возникновения резонансных колебаний (скрипа) за счет устранения условий для "зацепления" острой кромки за диск.
• Контроль износа: Обеспечивают более предсказуемый и равномерный износ фрикционного материала накладки и поверхности тормозного диска.
• Предотвращение сколов: Защищают края накладки от скалывания или разрушения при ударных нагрузках и температурных деформациях.

Пружинные демпферы: интегрированные поглотители колебаний

Конструктивно пружинные демпферы интегрируются непосредственно в тормозную накладку или колодку, располагаясь между фрикционным материалом и металлической основой. Их ключевая функция – гашение высокочастотных колебаний (вибраций), возникающих при контакте накладки с диском или барабаном в процессе торможения. Это достигается за счет упругого элемента (пружины), который поглощает и рассеивает кинетическую энергию микровибраций.

Основой демпфера служит набор упругих стальных пластин или тарельчатых пружин, соединенных через вязкие прослойки (резина, полимер). Такая композиция обеспечивает нелинейное сопротивление деформации: при малых нагрузках (типичных вибрациях) демпфер "мягко" гасит энергию, а при высоких (экстренное торможение) – блокируется, сохраняя жесткость узла. Точная калибровка жесткости пружин и характеристик демпфирующих слоев критична для эффективного подавления резонансных частот.

Функциональные преимущества интегрированных демпферов

• Снижение шума: Подавление вибраций устраняет главную причину "визга" тормозов.
• Увеличение ресурса: Минимизация микросдвигов фрикционного материала уменьшает его растрескивание и износ.
• Стабильность коэффициента трения: Предотвращение локального перегрева из-за вибраций сохраняет равномерность тормозного усилия.

Параметр	Влияние демпфера
Амплитуда вибраций	Снижается на 40-70% в критическом диапазоне 1-15 кГц
Температурная стабильность	Улучшается за счет равномерного распределения тепловой нагрузки
Усталостная прочность	Повышается благодаря снижению циклических напряжений в накладке

Эффективность демпфирования напрямую зависит от точности подбора характеристик пружины под конкретную тормозную систему. Недостаточная жесткость ведет к излишней подвижности накладки и снижению эффективности торможения, избыточная – нивелирует демпфирующий эффект. Современные конструкции часто используют комбинированные решения: прецизионные пружинные элементы дополняются вязкоупругими вставками для гашения остаточных колебаний.

Высокотемпературные пигменты: цветная идентификация типа

Термостойкие пигменты интегрируются в состав фрикционного слоя тормозных накладок на этапе производства, сохраняя стабильность цвета даже при экстремальных температурах свыше 600°C. Их ключевая функция – мгновенная визуальная дифференциация типа накладки по спектру характеристик: материалу основы, коэффициенту трения, температурному диапазону эксплуатации или совместимости с моделями авто.

Цветовая маркировка исключает ошибки при подборе комплектующих для конкретных условий эксплуатации (город, спорт, внедорожник) и предотвращает смешивание несовместимых материалов в пакетах колодок. Например, синий оттенок сигнализирует о металлосодержащем составе для тяжелых нагрузок, а желтый – о керамике для низкого пылеобразования.

Стандартизированные цветовые коды

Распространенная система идентификации включает:

• Красный: органические накладки (NAO) с умеренным износом для стандартных дорожных авто
• Синий: полуметаллические составы (Semi-Metallic) для повышенных нагрузок и теплоотвода
• Желтый: низкометаллические керамические накладки, снижающие вибрации и шум
• Зеленый: спецификации для гибридов/электромобилей с рекуперативным торможением

Цвет	Тип состава	Рабочий диапазон	Применение
Красный	Органический (NAO)	0–350°C	Городской цикл
Синий	Полуметаллический	20–500°C	Грузовики, спортивная езда
Желтый	Керамический	50–650°C	Премиум-сегмент, низкая пыль
Зеленый	Low-Metallic	0–450°C	Электромобили, тихая работа

Важно учитывать, что оттенки могут варьироваться у производителей – насыщенность зависит от концентрации пигмента. Для точной идентификации следует сверяться с каталогом бренда, где указаны эталонные цвета и их расшифровка. Отклонения в оттенке при эксплуатации свидетельствуют о перегреве или износе фрикционного слоя.

Воздушные карманы: вентиляция зоны трения

Воздушные карманы (вентиляционные канавки) на рабочей поверхности тормозных накладок выполняют критическую роль в отводе газов и тепла из зоны контакта с диском. При интенсивном торможении трение генерирует высокие температуры, вызывающие пиролиз фрикционного материала – выделение газов, которые снижают эффективность торможения.

Эти газы образуют микроскопический слой между диском и накладкой ("газовая подушка"), уменьшая коэффициент трения. Канавки создают пути для быстрого выброса газов за пределы пятна контакта, предотвращая их накопление и поддерживая стабильное трение.

Конструктивные особенности вентиляции

Ключевые аспекты реализации воздушных карманов:

• Геометрия: Прямые, диагональные, волнистые или сетчатые канавки. Ширина и глубина подбираются для баланса газоотвода и сохранения площади контакта.
• Распределение: Равномерное покрытие поверхности для предотвращения локальных перегревов и деформаций ("тепловое коробление").
• Ориентация: Направление канавок учитывает вращение диска – для выталкивания газов наружу центробежными силами.

Дополнительные функции включают:

1. Удаление абразивной пыли и продуктов износа из зоны трения.
2. Улучшение теплоотдачи за счет увеличения площади поверхности накладки.
3. Снижение шума за счет прерывания акустических волн.

Параметр	Влияние на эффективность
Глубина канавок	Слишком малая – слабый отвод газов; слишком большая – снижение механической прочности
Плотность расположения	Высокая плотность – лучший теплоотвод, но меньшая площадь фрикционного контакта
Угол наклона	Оптимальный угол ускоряет эвакуацию газов при вращении диска

Антикоррозионные покрытия: защита нерабочих поверхностей

Основная задача антикоррозионных покрытий на тормозных накладках – предотвращение ржавчины на металлической основе (спинке) и крепежных элементах, которые не контактируют с тормозным диском или барабаном в процессе работы. Эти поверхности особенно уязвимы к воздействию влаги, дорожных реагентов и перепадов температур.

Нанесение защитного слоя осуществляется перед монтажом фрикционного материала. Технологии включают фосфатирование, цинкование (гальваническое или термодиффузионное), а также применение специализированных лакокрасочных составов на эпоксидной или полимерной основе. Каждый метод отличается толщиной слоя, адгезией к металлу и устойчивостью к механическим повреждениям.

Ключевые аспекты применения

Типы покрытий и их особенности:

• Фосфатирование: Создает мелкокристаллический слой фосфатов металла, улучшающий адгезию и обладающий умеренной коррозионной стойкостью. Часто используется как основа под покраску.
• Цинкование: Обеспечивает катодную защиту стали. Гальваническое цинкование дает гладкий слой, термодиффузионное (шерардизация) – более износостойкое и толстое покрытие с шероховатой поверхностью.
• Полимерные краски и порошковые покрытия: Формируют барьерный слой высокой плотности, стойкий к сколам и химикатам. Позволяют наносить покрытие в заданный цвет для идентификации.

Контроль качества покрытия включает:

1. Визуальный осмотр на отсутствие непрокрасов, наплывов и пузырей.
2. Измерение толщины слоя (микрометром или магнитным толщиномером).
3. Испытания на коррозионную стойкость (солевой туман, термоциклирование).

Параметр	Фосфатирование	Цинкование	Полимерное покрытие
Толщина слоя	5-20 мкм	5-25 мкм	40-120 мкм
Стойкость к солевому туману	До 120 ч	До 500 ч	До 1000 ч
Устойчивость к температуре	До 400°C	До 200°C	До 250°C

Эффективность защиты напрямую влияет на долговечность накладки: коррозия ослабляет соединение фрикционного материала с основой, увеличивает риск отслоения и ускоряет износ крепежа. Отсутствие или повреждение покрытия приводит к образованию ржавчины, которая может блокировать свободное перемещение накладки в суппорте или скобе.

Производители подбирают тип защиты исходя из условий эксплуатации тормозной системы, требований к сроку службы и стоимости изделия. Обязательным условием является совместимость покрытия с материалом колодки и сохранение геометрических параметров детали.

Термическая обработка: упрочнение стального каркаса

Термическая обработка стального каркаса тормозной накладки критична для обеспечения эксплуатационной надежности. При экстремальных температурных нагрузках во время торможения (до 700°C) каркас подвергается циклическим термическим напряжениям, что без должного упрочнения приводит к деформациям и трещинам. Основная цель термообработки – формирование оптимальной мартенситной структуры, обеспечивающей высокую прочность и стабильность геометрии.

Технологический процесс включает три обязательных этапа: сквозной нагрев до температуры аустенитизации (820-880°C в зависимости от марки стали), изотермическую выдержку для завершения фазовых превращений и ускоренное охлаждение в масляной среде. Скорость охлаждения строго контролируется, поскольку слишком быстрое приводит к росту внутренних напряжений, а медленное – к образованию мягких ферритных структур, снижающих износостойкость.

Параметры контроля качества

Ключевые характеристики упрочненного каркаса после термообработки:

• Твердость поверхности: 38-45 HRC для баланса износостойкости и вязкости
• Глубина упрочненного слоя: не менее 80% толщины металла
• Отсутствие обезуглероживания: защитная атмосфера в печи предотвращает выгорание углерода

Этап обработки	Температурный диапазон	Критический параметр
Закалка	820-880°C	Скорость охлаждения ≥45°C/с
Низкий отпуск	180-220°C	Время выдержки 2-3 часа

Обязательным завершающим этапом выступает низкотемпературный отпуск (180-220°C), снижающий хрупкость мартенсита без заметного уменьшения твердости. Контроль микроструктуры проводится методом металлографии – исключается наличие остаточного аустенита свыше 5% и карбидной сетки по границам зерен. Такая обработка гарантирует сохранение прочностных характеристик каркаса при многократных тепловых ударах.

Установочные фаски: ориентация при монтаже

Установочные фаски на колодках служат для компенсации геометрических отклонений тормозного диска и предотвращения вибраций. Они представляют собой скошенные кромки на краях фрикционного материала, обеспечивающие плавное соприкосновение с диском при начале торможения. Отсутствие или неправильная ориентация фасок приводит к характерному скрипу, неравномерному износу и снижению эффективности торможения.

Фаски всегда должны быть обращены в сторону вращения тормозного диска. При установке новой колодки необходимо сверить направление вращения колеса (указано стрелкой на тормозном суппорте или ступице) и расположить колодку так, чтобы скошенный край фрикционной накладки "встречал" диск первым. На парных колодках в суппорте обе фаски ориентируются по ходу движения: для передних колес – к передней части автомобиля, для задних – к задней.

Ключевые правила монтажа

• Направление вращения: фаска обязана "заходить" под диск согласно вектору вращения.
• Асимметричность: колодки с разной конфигурацией фасок (левые/правые) требуют строгого соответствия стороне установки.
• Маркировка: производители наносят обозначения "L/R", "Inside/Outside" или стрелки – игнорирование этих указаний ведет к ошибкам.

Ориентация фасок	Последствия ошибки
Правильная (по вращению)	Бесшумная работа, равномерный износ
Обратная (против вращения)	Вибрации, скрип, преждевременный износ краев накладки

На моделях с односторонними фасками (только на передней кромке) колодки монтируются строго по схеме "фаска вперед". При наличии двойных фасок (на обеих кромках) ориентация не критична, но такие решения встречаются реже. Всегда сверяйтесь с технической документацией автомобиля: в некоторых конструкциях (например, электронный ручник) возможны исключения.

Матричное спекание: производство порошковых накладок

Технология матричного спекания основана на формировании накладки из металлических и неметаллических порошков под воздействием высокого давления и температуры в пресс-формах. Спеченные фрикционные элементы отличаются высокой стабильностью геометрии и однородностью структуры благодаря точному контролю распределения компонентов в сырьевой смеси. Данный метод обеспечивает воспроизводимое качество изделий при массовом производстве.

Процесс начинается с дозированной загрузки порошковой композиции в матрицу пресс-формы, где под давлением 300-800 МПа формируется "сырая" заготовка. Последующий нагрев до 800-1100°C в защитной атмосфере (азот, аргон) активирует диффузионные процессы между частицами. В результате образуется монолитная структура с заданными фрикционными свойствами, где металлическая матрица (обычно медь или железо) обеспечивает теплопроводность, а керамические/графитовые включения создают необходимое трение.

Ключевые особенности технологии

• Прецизионная плотность: Капиллярное заполнение пустот расплавленными компонентами позволяет достичь плотности 85-95% от теоретической.
• Градиентные свойства: Послойное распределение порошков создает зоны с разным коэффициентом трения для минимизации вибраций.
• Экологичность: Отсутствие связующих смол исключает выделение летучих органических соединений при эксплуатации.

Параметр	Преимущество
Температурная стабильность	Сохранение свойств при нагреве до 600°C
Износостойкость	Увеличение ресурса на 30-40% против органических аналогов
Теплопроводность	Снижение риска перегрева тормозного диска

Ограничением метода является высокая стоимость пресс-форм и энергозатраты на спекание, что оправдано для премиальных сегментов автотехники. Для оптимизации процесса применяют двухстадийное спекание: предварительное уплотнение в магнитном поле и финальный изостатический прессинг.

Экструзионные технологии: формование органических смесей

Экструзия представляет собой непрерывный процесс принудительного продавливания вязкотекучей органической смеси через формующий инструмент (экструзионную головку) под воздействием давления и сдвиговых усилий. Основными компонентами таких смесей являются полимерные связующие (каучуки, смолы), наполнители (сажа, минеральные порошки), пластификаторы, стабилизаторы и модифицирующие добавки, тщательно гомогенизированные перед обработкой.

Ключевыми параметрами процесса являются температура цилиндров экструдера, скорость вращения шнека, геометрия каналов и конфигурация фильеры. Температурный режим строго контролируется по зонам: в зоне загрузки поддерживается минимальный нагрев для предотвращения преждевременного отверждения, в зоне пластификации и гомогенизации – оптимальные значения для снижения вязкости, а в зоне формования – стабилизация для сохранения заданного профиля изделия.

Особенности применения в производстве фрикционных элементов

При изготовлении тормозных накладок методом экструзии обеспечивается:

• Высокая плотность и однородность структуры материала за счет сжатия в шнековой системе
• Точное формование сложных профилей (пазы, фаски, радиусные поверхности) без последующей механической обработки
• Автоматизированное нанесение адгезионных слоёв на металлическую основу методом соэкструзии

Технологические ограничения включают необходимость тонкой настройки реологии смесей для исключения расслоения компонентов, а также повышенные требования к износостойкости экструзионных головок при работе с абразивными наполнителями.

Параметр	Одношнековый экструдер	Двухшнековый экструдер
Интенсивность смешивания	Умеренная	Высокая
Универсальность для смесей	Ограниченная	Широкая
Производительность	Выше при простых составах	Ниже из-за сложной кинематики

После экструзии профилированные заготовки тормозных накладок подвергаются вулканизации в термопрессах, где формируются окончательные фрикционные и механические свойства материала под воздействием температуры и давления.

Пресс-формы: конфигурация рабочей поверхности

Конфигурация рабочей поверхности пресс-формы напрямую определяет геометрию, рельеф и функциональные характеристики тормозной накладки. Она включает профилирование контактной зоны, нанесение канавок для отвода газов и тепла, а также формирование монтажных элементов. Точность воспроизведения этих параметров критична для обеспечения стабильного коэффициента трения и равномерного износа изделия в эксплуатации.

Поверхность матрицы проектируется с учетом усадки композитных материалов при отверждении и специфики распределения давления в процессе прессования. Особое внимание уделяется зонам с высокой плотностью рельефа: радиальным канавкам, дренажным каналам и краевым фаскам, которые предотвращают растрескивание и улучшают отвод продуктов износа.

Ключевые элементы конфигурации

• Профилирование контактной зоны: создает оптимальную площадь соприкосновения с диском/барабаном
• Газоотводные каналы: минимизируют пористость материала
• Терморегулирующие элементы: обеспечивают равномерный нагрев/охлаждение

Тип поверхности	Назначение	Точность воспроизведения
Основной профиль	Формирование базовой геометрии	±0,05 мм
Канавки/насечки	Шумоподавление, отвод продуктов износа	±0,03 мм
Монтажные пазы	Фиксация на колодке	±0,1 мм

Материал рабочей поверхности (обычно сталь Х12МФ или 5ХНМ) подвергается упрочняющей обработке: объемной закалке до 52-56 HRC и финишному шлифованию. Это обеспечивает стойкость к абразивному износу при работе с композитными смесями и сохранение геометрии на протяжении 50+ тысяч циклов прессования.

Прецизионная резка: лазерная калибровка геометрии

Лазерная резка обеспечивает формирование точных геометрических параметров тормозных накладок, включая сложные контуры фрикционной поверхности, пазы для отвода газов и теплоотводящие канавки. Технология гарантирует соблюдение строгих допусков (±0.1 мм), что критично для равномерного прилегания к диску и предотвращения вибраций. Бесконтактный метод исключает механические деформации заготовки во время обработки.

Калибровка лазером позволяет создавать микропрофили на рабочей поверхности, оптимизирующие начальный контакт и распределение температурной нагрузки. Системы ЧПУ с оптическим контролем автоматически корректируют траекторию реза на основе 3D-сканирования заготовки, компенсируя возможные отклонения сырья. Это обеспечивает идентичность характеристик для всех накладок в партии.

Ключевые преимущества технологии

• Минимизация припусков – снижение расхода композитных материалов за счет точного раскроя
• Автоматизация контроля – встроенные измерительные сенсоры фиксируют размеры в процессе резки
• Гибкость перенастройки – переход между моделями накладок осуществляется сменой цифровой программы

Параметр	Механическая обработка	Лазерная калибровка
Точность контура	±0.3 мм	±0.05-0.1 мм
Деформация кромки	Возможны заусенцы	Оплавление кромки
Скорость переналадки	Замена оснастки (15-40 мин)	Загрузка файла (<1 мин)

Лазерное формирование сквозных вентиляционных каналов повышает теплоотвод на 15-20% по сравнению с фрезерованием. Параметры мощности и фокусировки луча подбираются индивидуально под состав композита, предотвращая карбонизацию краёв. Для асимметричных накладок применяется динамическое изменение угла реза, обеспечивая точное соответствие заданной пространственной геометрии.

Остеклование поверхности: последствия перегрева

Остеклование поверхности тормозной накладки возникает при критическом превышении рабочих температур (обычно выше 600°C), когда фрикционный материал подвергается необратимым структурным изменениям. Под воздействием экстремального тепла органические компоненты композиции (смолы, каучуки) обугливаются и выгорают, а минеральные наполнители и металлическая стружка оплавляются, образуя гладкий стеклоподобный слой.

Этот слой резко снижает коэффициент трения, так как гладкая поверхность не обеспечивает необходимого сцепления с диском или барабаном. Одновременно он действует как термобарьер, ухудшая теплоотвод и провоцируя дальнейший локальный перегрев. Процесс носит лавинообразный характер: чем сильнее остеклование, тем выше температура при последующих торможениях, что усиливает деградацию материала.

Ключевые последствия остеклования

• Потера эффективности торможения: Увеличение тормозного пути из-за резкого падения коэффициента трения
• Вибрации и биение: Неравномерное остеклование поверхности вызывает пульсации педали и рывки при замедлении
• Ускоренный износ дисков: Закаленные участки накладки действуют как абразив, повреждая чугунную поверхность
• Термическое растрескивание: Резкие перепады температуры в остеклованных зонах ведут к образованию микротрещин в материале накладки

Восстановление функциональности требует механической обработки накладок (шлифовки) для удаления стекловидного слоя, но при глубоком повреждении структуры единственным решением становится замена компонента. Профилактика включает использование материалов с высокой термостойкостью, избегание агрессивного торможения и контроль за состоянием суппортов.

Минеральные наполнители: барит, слюда, вермикулит

Барит (сульфат бария) выступает ключевым инертно-структурным наполнителем, обеспечивающим высокую плотность и теплопроводность фрикционного состава. Его термостабильность до +1580°C минимизирует тепловую деформацию накладки при экстремальных нагрузках, а абразивные свойства регулируют коэффициент трения без агрессивного износа диска. Низкая гигроскопичность барита предотвращает коробление изделия при перепадах влажности.

Слюда (мусковит) вводится в композицию для улучшения шумоподавления и стабилизации трения. Её слоистая структура работает как демпфер, поглощающий высокочастотные вибрации, снижая скрип тормозов. Пластинчатые частицы слюды создают барьерный эффект против износа, параллельно повышая механическую прочность на разрыв. Однако её содержание строго дозируют из-за риска снижения адгезии к металлической основе.

Функциональные свойства вермикулита

Вермикулит применяется как многофункциональный модификатор:

• Термоизоляция: вспученная структура замедляет прогрев несущего слоя накладки, защищая клеевой слой от перегрева.
• Пористость: микроскопические полости поглощают продукты износа и газы, предотвращая "замасливание" поверхности.
• Упругость: компенсирует тепловое расширение других компонентов, снижая риск растрескивания.

Наполнитель	Ключевое воздействие	Оптимальная доля
Барит	Плотность, теплопередача, износостойкость	30-45%
Слюда	Вибрационный демпфинг, шумоподавление	3-8%
Вермикулит	Термозащита, газопоглощение	2-5%

Синергия минеральных наполнителей обеспечивает сбалансированные характеристики: барит формирует основной каркас, слюда гасит колебания, а вермикулит нивелирует температурные пики. Эксплуатационная стабильность достигается строгим контролем чистоты и гранулометрии компонентов – посторонние примеси (глина, кварц) провоцируют локальный перегрев и снижение эффективности торможения.

Полимерные связующие: фенольные смолы и модификаторы

Фенольные смолы выступают ключевым связующим компонентом в тормозных накладках благодаря термореактивным свойствам. При нагреве они образуют пространственно-сшитую структуру, обеспечивая высокую термостойкость (до 300°C) и стабильность геометрии фрикционного слоя в экстремальных условиях торможения.

Характерная хрупкость чистых фенольных полимеров компенсируется введением модификаторов, улучшающих эластичность композиции. Без таких добавок материал склонен к растрескиванию под ударными нагрузками и вибрацией, что снижает ресурс накладки и генерирует акустические помехи.

Типы модификаторов и их функции

Основные группы модификаторов включают:

• Каучуки (NBR, SBR) – повышают ударную вязкость и демпфирующие свойства
• Масла (канифольные, нефтяные) – улучшают диспергирование наполнителей и снижают трение при "холодном" торможении
• Поливинилацетаты – увеличивают адгезию к металлической основе накладки
• Кремнийорганические соединения – усиливают гидрофобность и термоокислительную стабильность

Оптимальное соотношение смолы и модификаторов (обычно 10-25% от массы связующего) определяет критические параметры:

Параметр	Влияние модификаторов
Коэффициент трения	Стабилизация в диапазоне температур
Износостойкость	Снижение абразивного износа на 15-40%
Шумность	Подавление резонансных колебаний
Термодеструкция	Замедление пиролиза при перегреве

Современные разработки акцентированы на реакционноспособных модификаторах, которые ковалентно связываются с фенольной матрицей. Это исключает миграцию добавок при эксплуатации и сохраняет однородность свойств на протяжении всего срока службы тормозной накладки.

Стабилизаторы трения: керамические включения

Керамические включения выступают в роли ключевых стабилизаторов трения в составе современных тормозных накладок. Эти частицы, вводимые в фрикционную смесь, обладают исключительно высокой твердостью и термостойкостью по сравнению с металлическими или органическими компонентами.

Их основная функция заключается в создании стабильного и контролируемого контакта с поверхностью тормозного диска. Керамические частицы работают на микроуровне, формируя прочную, износостойкую пленку на поверхности диска и самой накладки. Эта пленка минимизирует прямую адгезию органических компонентов накладки к диску, которая часто является причиной нестабильного трения, вибраций (биения) и шума.

Принцип действия и преимущества керамических стабилизаторов

Механизм работы керамических включений основан на нескольких аспектах:

• Микрополировка: Твердые керамические частицы постоянно "соскабливают" излишки органического материала, образующегося на диске при трении, поддерживая его поверхность чистой и обеспечивая постоянный коэффициент трения (COF).
• Термостабильность: Керамика практически не изменяет своих фрикционных свойств при сильном нагреве (вплоть до 700-1000°C), в отличие от органических связующих, которые могут начать разлагаться или плавиться. Это предотвращает резкое падение эффективности торможения (fade) на высоких скоростях или при интенсивном использовании.
• Снижение вибраций: Стабильный контакт, обеспечиваемый керамической пленкой, значительно снижает вероятность возникновения низкочастотных вибраций (т.н. "brake judder") и высокочастотного скрипа.
• Контроль износа: Керамические частицы повышают общую износостойкость накладки, особенно при высоких температурах, и способствуют более равномерному износу как накладки, так и диска.

Влияние керамических включений на ключевые характеристики тормозных накладок можно представить следующим образом:

Характеристика	Без керамических стабилизаторов	С керамическими стабилизаторами
Стабильность COF при нагреве	Снижается (риск fade)	Высокая (минимальный fade)
Уровень шума и вибраций	Выше (риск скрипа, биения)	Значительно ниже
Износостойкость накладки	Средняя/Низкая при перегреве	Высокая, особенно при высоких Т
Чистота диска	Риск образования неравномерных отложений	Высокая (меньше отложений)

Таким образом, керамические включения являются технологически продвинутым решением для стабилизации трения. Они обеспечивают предсказуемую и эффективную работу тормозов в широком диапазоне температур и условий эксплуатации, повышая безопасность, комфорт (снижение шума) и долговечность тормозного узла в целом.

Ламельные прорези: направление грязеотвода

Ламельные прорези в тормозных накладках выполняют критическую функцию отвода продуктов износа, газов и влаги из зоны контакта с диском. Их геометрия и ориентация напрямую влияют на эффективность самоочистки фрикционной пары. Направление прорезей проектируется с учетом вращения тормозного диска для обеспечения принудительного выброса загрязнений наружу.

При движении автомобиля вперед прорези располагаются под специфическим углом к радиусу диска, создавая "насосный" эффект. Это обеспечивает выталкивание абразивной пыли и воды центробежными силами за пределы рабочей поверхности. Неправильная ориентация ламелей приводит к накоплению отложений в зоне трения, провоцируя снижение эффективности торможения и вибрации.

Конструктивные принципы направления прорезей

Ключевые особенности проектирования:

• Асимметричное расположение – прорези на левых и правых колодках зеркально развернуты относительно вертикальной оси
• Отрицательный угол атаки – наклон в сторону, противоположную вращению диска (15-30°)
• Коническая форма – расширение прорезей к внешнему краю для облегчения выброса частиц

Примеры конфигураций для различных типов ТС:

Тип транспорта	Угол наклона	Глубина прорезей
Легковые авто	20-25°	3-4 мм
Грузовики	15-18°	5-7 мм
Спортивные авто	25-30°	2-3 мм

Современные разработки включают комбинированные системы с разнонаправленными ламелями на одной колодке, что обеспечивает стабильный грязеотвод при реверсивном движении. Оптимизация геометрии прорезей снижает эффект аквапланирования и минимизирует засорение фрикционного слоя металлической стружкой.

Силовые пластины: распределение нагрузки в S-образном профиле

Основная задача силовых пластин в S-образном профиле накладной тормозной колодки – равномерное восприятие и перераспределение экстремальных механических напряжений, возникающих при контакте с тормозным диском. За счет дугообразной геометрии пластина компенсирует разнонаправленные векторы силы: тангенциальные (от трения), радиальные (от прижима суппорта) и температурные деформации.

Профиль в виде латинской буквы "S" работает как многокомпонентная пружина: центральная зона аккумулирует сжимающие нагрузки, верхняя и нижняя дуги сопротивляются изгибающим моментам, а замковые элементы обеспечивают жесткую фиксацию в суппорте. Такая конструкция минимизирует локальные пики давления на фрикционный материал.

Ключевые особенности работы S-образного профиля

Динамическая адаптация к перекосу: При неравномерном износе колодок или деформации диска пластина за счет упругой деформации перераспределяет усилие на менее нагруженные участки, предотвращая клин и вибрации.

Термокомпенсация: Разновекторные температурные расширения компонентов поглощаются за счет:

• Растяжения дуг профиля при нагреве
• Смещения точек максимального напряжения в нейтральную зону
• Микроподвижности относительно крепежных пазов

Оптимизация контактного пятна: Эффект достигается за счет:

Зона профиля	Тип нагрузки	Влияние на колодку
Верхняя дуга	Растяжение	Стабилизация прилегания передней кромки
Центральный изгиб	Сжатие	Демпфирование ударных нагрузок
Нижняя дуга	Кручение	Компенсация вибраций задней кромки

Важно: Толщина металла и радиусы изгибов рассчитываются под конкретные параметры тормозного момента – превышение допустимой жесткости провоцирует трещины, недостаточная упругость ведет к деформациям пластины.

Пожарная безопасность: классы горючести материалов

Класс горючести материала – ключевой параметр, определяющий его поведение при контакте с открытым пламенем или высокими температурами. Эта классификация позволяет объективно оценить пожарную опасность вещества и спрогнозировать скорость распространения огня, интенсивность горения и количество выделяемого дыма.

Определение класса осуществляется путем стандартизированных испытаний, регламентированных нормами (например, ГОСТ 30244-94). Основные критерии включают температуру воспламенения, способность к самостоятельному горению после удаления источника огня, скорость потери массы образца и температуру дымовых газов.

Основные классы горючести

Согласно российской классификации, материалы подразделяют на четыре группы:

• НГ (Негорючие): Материалы, не воспламеняющиеся и не поддерживающие горение даже при длительном воздействии огня. Не выделяют токсичных газов в опасных концентрациях (бетон, камень, керамика).
• Г1 (Слабогорючие): Материалы, воспламеняющиеся от открытого пламени, но не способные гореть самостоятельно после его удаления. Температура дымовых газов не превышает 135°С (гипсокартон с негорючим сердечником, некоторые минераловатные плиты).
• Г2 (Умеренногорючие): Материалы, продолжающие гореть после удаления источника огня не более 30 секунд. Температура дымовых газов – до 235°С (некоторые марки ДСП, линолеум).
• Г3 (Нормальногорючие): Материалы, горение которых после удаления источника продолжается более 30 секунд. Температура дымовых газов – до 450°С (обычное дерево, бумага, ПВХ).
• Г4 (Сильногорючие): Материалы с интенсивным горением, высокой скоростью распространения пламени и температурой дымовых газов свыше 450°С (пенополистирол, резина, битумные мастики).

Для горючих материалов (Г1-Г4) дополнительно оценивают воспламеняемость (В1-В3), дымообразующую способность (Д1-Д3) и токсичность продуктов горения (Т1-Т4).

Класс	Самостоятельное горение	Темп. дымовых газов	Примеры
НГ	Нет	≤ 50°С	Бетон, кирпич
Г1	≤ 0 сек	≤ 135°С	Гипсокартон (огнест.)
Г2	≤ 30 сек	≤ 235°С	Линолеум коммерческий
Г3	> 30 сек	≤ 450°С	Древесина, бумага
Г4	Интенсивное	> 450°С	Пенопласт, рубероид

Выбор материалов с требуемым классом горючести является обязательным условием при проектировании зданий различного назначения. Это напрямую влияет на огнестойкость конструкций, безопасность эвакуации людей и минимизацию материального ущерба при пожаре.

EAC маркировка: допуски для европейского рынка

EAC (Евразийское соответствие) является обязательной маркировкой для тормозных накладок, поставляемых в страны Евразийского экономического союза (ЕАЭС). Данная сертификация подтверждает соответствие продукции техническим регламентам ТР ТС 018/2011 "О безопасности колесных транспортных средств", устанавливающим строгие требования к эффективности торможения, износостойкости и температурной устойчивости фрикционных материалов.

Для выхода на европейский рынок производители должны дополнительно обеспечить соответствие Регламенту ЕС № 661/2009. Ключевым отличием является обязательное наличие маркировки CE, подтверждающей соблюдение директив Европейского Союза. При этом параметры испытаний для EAC и CE частично гармонизированы с международными стандартами Правил ЕЭК ООН № 90 и 13, что упрощает процедуру двойной сертификации.

Критические различия в требованиях

Основные нормативные отличия при сертификации тормозных накладок:

• Методы испытаний шума: EAC допускает лабораторные тесты по ГОСТ, тогда как CE требует натурных испытаний на утвержденных трассах
• Температурные режимы: Европейские нормы устанавливают более жесткие циклы нагрева (до 650°C) для скоростных транспортных средств
• Экологические стандарты: Директива ЕС 2005/30/EC ограничивает содержание меди (менее 0.5%), что не регламентировано в ТР ТС

Параметр	EAC (ТР ТС 018/2011)	CE (Регламент ЕС 661/2009)
Коэффициент трения	0.25-0.65 (при 350°C)	0.30-0.70 (при 400°C)
Износ при пиковых нагрузках	≤ 1.5 мм после 15 циклов	≤ 1.2 мм после 20 циклов
Декларация соответствия	Срок действия 5 лет	Бессрочная с ежегодным инспекционным контролем

Производителям необходимо учитывать, что маркировка CE требует обязательного вовлечения европейского уполномоченного представителя, который несет ответственность за соответствие продукции на протяжении всего жизненного цикла. Дополнительные сложности возникают при сертификации органических фрикционных композиций, где европейские нормы устанавливают более строгие лимиты по выделению канцерогенных веществ при термическом разложении.

Технология HV: совместимость с электромобилями

Технология HV (High Vacuum) при производстве тормозных накладок обеспечивает повышенную плотность материала и однородность фрикционного состава за счёт прессования в условиях глубокого вакуума. Для электромобилей это критически важно, так как их тормозные системы работают в специфичных условиях: механические тормоза используются реже из-за рекуперативного торможения, что приводит к длительным простоям и риску коррозии.

HV-накладки демонстрируют улучшенную устойчивость к деградации при низкой эксплуатационной нагрузке, характерной для электромобилей. Их структура минимизирует водопоглощение, снижая риск закисания колодок и дисков, а стабильные фрикционные свойства сохраняются даже после периодов бездействия. Это гарантирует мгновенную готовность тормозов к экстренному срабатыванию.

Ключевые аспекты совместимости

Требование электромобилей	Решение технологии HV
Низкая частота использования	Устойчивость к коррозии и закисанию
Минимизация пыли	Сниженное абразивное пылеобразование
Бесшумная работа	Гомогенная структура без пустот
Стойкость к влаге	Повышенная гидрофобность материала

Производители активно адаптируют составы HV-накладок под массу электрокаров: применяются усиленные присадки для термостабильности и модификаторы трения, компенсирующие "эффект ржавчины" от редких включений. Такая оптимизация исключает вибрации и скрипы, возникающие при контакте с окислившимися дисками.

Шайбы-прокладки: устранение люфтов при установке

Шайбы-прокладки в тормозных системах выполняют критическую функцию компенсации технологических зазоров между сопрягаемыми деталями. Их установка предотвращает неконтролируемое смещение элементов при вибрациях и динамических нагрузках, возникающих в процессе торможения.

Точная калибровка толщины прокладок обеспечивает плотное прилегание колодок к диску без перекосов. Недостаточная толщина приводит к снижению эффективности торможения из-за остаточного люфта, а чрезмерная – вызывает подклинивание механизма и ускоренный износ.

Ключевые аспекты применения

• Материалы изготовления: термостойкая сталь или бронза, устойчивые к коррозии и деформации
• Типоразмеры: наборы с градацией 0.1-0.5 мм для точной подборки
• Конструктивные варианты:
  • Плоские кольцевые шайбы
  • Тарельчатые пружинные элементы
  • Фасонные прокладки со стопорными выступами

Последовательность установки требует обязательной проверки зазора щупом после монтажа. При наличии люфта производится добавление прокладок до достижения минимального свободного хода узла. Фиксация осуществляется стопорными кольцами или контровочными пластинами.

Тип люфта	Способ устранения	Допустимое значение
Радиальный	Установка шайб под опорные пальцы	≤ 0.3 мм
Осевой	Монтаж прокладок между скобой суппорта и колодкой	≤ 0.2 мм

Игнорирование требований к подбору шайб провоцирует дисбаланс тормозного усилия между колесами, что особенно опасно при экстренном торможении. Регулярный контроль состояния прокладок входит в регламент технического обслуживания тормозной системы.

Термический барьер: изоляция поршня суппорта

Конструкция термического барьера направлена на минимизацию теплопередачи от колодок и диска к гидравлической системе тормоза. Основным элементом выступает термоизоляционная прокладка, устанавливаемая между поршнем суппорта и задней пластиной тормозной колодки. Эта прокладка изготавливается из композитных материалов с экстремально низкой теплопроводностью, таких как спечённая керамика или армированные полимеры.

Принцип работы основан на создании физического барьера, замедляющего прогрев тормозной жидкости. Без такой изоляции тепло от фрикционного контакта быстро передаётся через поршень, вызывая закипание жидкости, падение эффективности торможения ("вату") и ускоренный износ уплотнений. Толщина барьера варьируется от 2 до 5 мм, обеспечивая баланс между термозащитой и габаритами узла.

Ключевые преимущества технологии

• Стабильность торможения: предотвращение падения КПД из-за газовых пузырей в перегретой жидкости
• Защита манжет: сохранение эластичности резиновых уплотнений при пиковых температурах до 500°C
• Снижение тепловой деформации: минимизация риска заклинивания поршня в цилиндре суппорта

Важно отметить, что эффективность барьера зависит от качества контактных поверхностей – микронеровности снижают теплопередачу дополнительно за счёт воздушных прослоек. В гоночных моделях иногда применяют многослойные барьеры с металлическими теплорассеивающими вставками, отводящими часть энергии от критических узлов.

Роботизированная сборка: контроль усилия клепания

Контроль усилия клепания при роботизированной сборке тормозных накладок критичен для обеспечения стабильного соединения фрикционного материала с металлической основой. Прецизионное дозирование прикладываемой силы исключает деформацию основы и повреждение композитного слоя, гарантируя сохранение геометрии детали и эксплуатационных характеристик.

Системы мониторинга интегрированы в клепальные головки промышленных роботов и используют тензодатчики или пьезоэлектрические элементы. Они непрерывно фиксируют фактическое усилие в процессе формирования заклепки, передавая данные в контроллер для мгновенной корректировки траектории или скорости подачи крепежа при отклонении от заданного технологического окна.

Ключевые параметры контроля включают:

• Пиковое усилие – не должно превышать порог, вызывающий смятие материала
• Равномерность распределения нагрузки – по всей площади контакта накладки
• Время выдержки – период стабилизации усилия после достижения целевого значения

Параметр	Диапазон	Допуск
Усилие клепки	2.5-4.0 кН	±0.15 кН
Скорость приложения	8-12 мм/с	±1.5 мм/с
Кол-во точек контроля	3-5 на заклепку	100% покрытие

Анализ силовых диаграмм в реальном времени позволяет выявлять аномалии процесса, такие как несоосность инструмента или неоднородность материала. Каждая заклепка сопровождается цифровым протоколом, где регистрируются фактические значения усилия, что обеспечивает полную прослеживаемость качества сборки.

Ультразвуковая очистка: подготовка поверхности к склеиванию

Ультразвуковая очистка удаляет микрочастицы загрязнений, масляные плёнки и окислы с металлических поверхностей тормозных накладок перед адгезивным соединением. Кавитационные пузырьки, генерируемые высокочастотными колебаниями в моющем растворе, разрушают адгезивные связи загрязнений с субстратом. Этот метод обеспечивает полную очистку микропор и сложного рельефа фрикционного слоя, недоступную механическим способам.

Качество очистки напрямую влияет на прочность клеевого шва: остаточные загрязнения снижают эффективную площадь контакта клея с поверхностью. Для чугунных колодок критично удаление графитовой пыли и антикоррозионных смазок, для композитных накладок – разделительных агентов после прессования. Контроль чистоты проводится методом капельной пробы по DIN EN ISO 8503.

Ключевые параметры процесса:

Параметр	Рекомендуемое значение	Влияние на результат
Частота ультразвука	25-40 кГц	Увеличивает плотность кавитации
Температура раствора	50-65°C	Снижает вязкость загрязнений
Состав раствора	Щелочной pH 9-11	Расщепляет органические отложения
Экспозиция	5-8 минут	Обеспечивает сквозную очистку

Преимущества перед химической очисткой:

• Отсутствие агрессивных паров и токсичных отходов
• Одновременная обработка внутренних полостей и отверстий
• Минимизация ручного труда при серийном производстве

Важно: После очистки поверхности должны быть защищены от реконтаминации. Склеивание выполняется в течение 2 часов при контролируемой влажности воздуха (макс. 60%). Использование активаторов адгезии на основе силанов повышает термостойкость соединения.

Акустическое тестирование: стенды имитации шумов

Стенды для акустического тестирования тормозных накладок воспроизводят реальные эксплуатационные условия, провоцирующие генерацию шумов – вибрации, температурные режимы, нагрузки и скорости вращения. Они оснащаются высокочувствительными микрофонами, акселерометрами и датчиками давления, фиксирующими звуковые волны в широком диапазоне частот (обычно 1-16 кГц) и вибрационные характеристики узла.

Ключевая задача – изолировать и идентифицировать источники шума (скрип, визг, гул), возникающие при взаимодействии накладки с диском. Для этого воссоздаются специфические сценарии: резкое торможение с высоких скоростей, циклы "разгон-замедление" с переменной интенсивностью, продолжительное умеренное замедление. Контролируемые параметры включают прижимное усилие суппорта, неравномерность нагрева поверхности диска и уровень влажности.

Типы стендов и методики анализа

Используются два основных типа стендов:

• Инерционные: Электромоторы раскручивают маховик, имитирующий массу автомобиля. Тормозной момент прикладывается к вращающемуся диску, закрепленному на валу.
• Шасси-динамометрические: Полноразмерный узел (суппорт, диск, накладка) монтируется на платформу, где гидравлика симулирует нагрузки колеса при движении.

Анализ данных включает:

1. Построение спектрограмм для визуализации распределения энергии шума по частотам.
2. Выделение доминирующих резонансных частот системы (накладка, колодка, суппорт, диск).
3. Корреляцию амплитуд вибрации в точках крепления суппорта с уровнями звукового давления.
4. Оценку влияния модификаций состава фрикционной смеси или геометрии накладки на акустический профиль.

Регистрируемый параметр	Тип датчика	Цель измерения
Уровень звукового давления (dB)	Прецизионные микрофоны	Количественная оценка громкости шума
Частотный спектр	Акустические камеры / лазерные виброметры	Идентификация тональных составляющих (визг)
Ускорение вибрации (g)	Пьезоэлектрические акселерометры	Определение механических резонансов компонентов
Температура трения (°C)	Термопары / ИК-пирометры	Контроль теплового режима контакта

Результаты тестов позволяют оптимизировать демпфирующие элементы накладки (прорези, скосы, шумопоглощающие покрытия) и состав фрикционного материала для подавления резонансных колебаний. Валидация происходит через сопоставление данных стенда с полевыми испытаниями на тестовых треках, обеспечивая соответствие стандартам по акустическому комфорту (например, ISO 26867).

Динамометрический контроль: проверка прочности соединений

Динамометрический контроль представляет собой технологию измерения момента затяжки резьбовых соединений при помощи специализированных инструментов – динамометрических ключей или гайковёртов. Основная задача метода – обеспечение точного соответствия усилия затяжки проектным требованиям для гарантированной надёжности соединения.

Некорректная затяжка резьбовых элементов приводит к критическим последствиям: недостаточный момент вызывает самоотвинчивание и вибрацию, а чрезмерный – деформацию деталей, срыв резьбы или усталостное разрушение. Систематический контроль момента позволяет исключить эти риски на этапах сборки и эксплуатации.

Ключевые аспекты технологии

Применение динамометрического контроля в узлах тормозных накладок обеспечивает:

• Равномерное распределение нагрузки на фрикционный материал и несущие пластины
• Стабильность геометрии колодки при температурных деформациях
• Предотвращение люфтов в креплениях суппорта и скоб
• Исключение коррозионного истирания резьбы из-за микроперемещений

Точность контроля обеспечивается калибровкой инструмента по стандартам ГОСТ Р 8.879 или ISO 6789. Критические соединения проверяются методом двойного контроля: первичная затяжка с последующей индикацией достигнутого момента.

Тип соединения	Допустимое отклонение	Периодичность контроля
Крепление колодки к скобе	±5% от номинала	При каждой замене
Фиксация суппорта	±3% от номинала	По регламенту ТО
Кронштейны тормозной системы	±7% от номинала	После ремонтных работ

Современные системы предусматривают электронную регистрацию данных с передачей значений в системы учёта. Для ответственных узлов применяют метки контроля – полоски краски, пересечение которых при эксплуатации сигнализирует о нарушении момента затяжки.

Термоциклирование: испытания ресурса при экстремальных температурах

Термоциклирование имитирует реальные условия эксплуатации тормозных накладок через многократные циклы резкого нагрева до 600-700°C с последующим принудительным охлаждением. Каждый цикл создает термические напряжения в материале фрикционного слоя из-за неравномерного расширения компонентов композита и металлической основы.

Цель испытаний – выявление критических дефектов: трещин, расслоений, изменения коэффициента трения и ускоренного износа. Экстремальные перепады провоцируют:

• Окисление связующих смол при пиковых температурах
• Микродеформации в местах контакта с тормозным диском
• Потерю адгезии между фрикционным слоем и стальным каркасом

Ключевые параметры испытательных циклов

Регламент тестирования включает строгие критерии оценки сохранения рабочих характеристик:

Количество циклов	100-500 (в зависимости от класса накладки)
Скорость нагрева	Минимум 100°C/сек (имитация экстренного торможения)
Критерий отказа	Появление трещин >3 мм, изменение толщины >15%, отслоения >5% площади

Результаты термоциклирования напрямую влияют на сертификацию: накладки, выдерживающие ≥300 циклов без деградации характеристик, получают маркировку "High-Thermal Stability". Для составов с керамическими наполнителями критичен анализ остаточной пористости после 100+ циклов – она определяет риск "остекленения" поверхности и снижения трения.

Экспресс-анализ износа: метод трехмерного сканирования

Трехмерное сканирование тормозных накладок обеспечивает высокоточное цифровое профилирование поверхности для объективной оценки износа. Специализированные сканеры (лазерные или оптические) создают детальную облако точек, фиксируя микродефекты, неравномерность истирания и геометрические отклонения от номинала.

Полученная 3D-модель сопоставляется с эталонной CAD-геометрией новой накладки в специализированном ПО. Алгоритмы автоматически рассчитывают остаточную толщину фрикционного слоя, глубину локальных выработок, площадь контакта с диском и процент утраченного материала по зонам, исключая субъективность ручных замеров.

Ключевые преимущества технологии

• Скорость: время анализа сокращается до 2-5 минут на одну накладку
• Полнота данных: выявление скрытых дефектов (микротрещины, коробление)
• Документирование: автоматическая генерация отчетов с цветовыми картами износа

Параметр	Традиционный метод	3D-сканирование
Точность замеров	±0.5 мм	±0.05 мм
Контроль формы	Визуальный	Математическое моделирование
Анализ краевой зоны	Частичный	Полный (360°)

Критически важным является анализ распределения износа по периметру накладки: перекосы свыше 15% указывают на неисправности суппорта или колодочного механизма. Технология позволяет прогнозировать остаточный ресурс на основе скорости износа, рассчитанной при повторных сканированиях.

Климатические камеры: испытания на термоусталость

Термоусталостные испытания в климатических камерах моделируют экстремальные температурные колебания, воздействующие на тормозные накладки в реальной эксплуатации. Циклическое изменение температуры от -40°C до +300°C позволяет выявить деформации, трещины и отслоения фрикционного материала от основы, возникающие при интенсивных торможениях и последующем охлаждении.

Скорость нагрева/охлаждения регулируется программно для имитации разных режимов: от экстренного торможения до плавных остановок. Датчики фиксируют остаточную деформацию и изменение коэффициента трения после каждого цикла, что критично для оценки сохранения геометрии и рабочих характеристик накладки.

Ключевые параметры испытаний

• Температурный диапазон: от арктических условий до пиковых температур при торможении груженого ТС
• Количество циклов: 500-5000 в зависимости от класса изделия
• Контролируемые показатели:
  • Термическая деформация стальной основы
  • Адгезия фрикционного состава
  • Изменение плотности материала

Этап испытаний	Длительность	Цель
Резкий нагрев	30-90 сек	Имитация экстренного торможения
Изотермическая выдержка	2-5 мин	Стабилизация теплового напряжения
Принудительное охлаждение	3-8 мин	Моделирование естественного остывания

Результаты испытаний напрямую влияют на толщину переходного слоя между фрикционным материалом и металлической основой. Оптимальная толщина предотвращает коробление и снижает риск появления зазоров при термоциклировании.

Современные камеры оснащаются системами коррозионного воздействия: распыление солевого тумана между циклами выявляет комбинированное влияние температуры и агрессивных сред на целостность накладки.

Проектирование прижимной кривой: FEM-моделирование усилий

Ключевым этапом проектирования тормозной накладки является оптимизация прижимной кривой, определяющей распределение контактного давления между колодкой и диском. Точное соответствие геометрии кривой рабочим условиям напрямую влияет на стабильность торможения, износостойкость и подавление вибраций. Неверный профиль приводит к локальным перегревам, неравномерному износу и снижению эффективности.

FEM-моделирование позволяет прогнозировать поведение накладки под действием механических и тепловых нагрузок без дорогостоящих физических испытаний. Анализ включает построение 3D-модели сборки (суппорт, колодка, диск), задание реалистичных граничных условий и приложенных усилий. Критически важны корректное описание анизотропных свойств фрикционного материала, температурных деформаций и контактного взаимодействия.

Этапы моделирования

Процесс включает последовательное решение задач:

1. Статический анализ: Расчет деформаций колодки при номинальном усилии суппорта (например, 50 кН).
2. Термомеханическая связь: Учет снижения модуля упругости материала при нагреве до 300-600°C.
3. Оптимизация кривой: Итерационное изменение радиуса кривизны профиля для достижения:
   • Равномерного давления в центральной зоне накладки
   • Плавного спада усилий к краям (предотвращение "кромочного эффекта")

Параметр	Влияние на кривую	Допустимое отклонение
Радиус кривизны (R)	↑R → ↓макс. давление, ↑площадь контакта	±0.5 мм
Угол охвата (α)	↑α → ↑стабильность, ↑риск терморасслоения	±2°
Эксцентриситет (e)	↑e → смещение пика давления к передней кромке	±0.3 мм

Верификация модели проводится сравнением с экспериментальными данными тензометрии и термопар. Расхождение в прогнозе деформаций свыше 8% требует калибровки сетки или уточнения свойств композита. Результаты позволяют исключить задиры и снизить акустические помехи за счет подавления неравномерных колебаний контактных сил.

Индукционная пайка: крепление фрикционного слоя к пластине

Индукционная пайка обеспечивает высокопрочное соединение фрикционного материала с металлической основой тормозной накладки. Технология основана на бесконтактном нагреве зоны соединения токами высокой частоты, создаваемыми индуктором вокруг пластины. Процесс гарантирует равномерное распределение тепловой энергии по всей контактной поверхности без перегрева композита.

Присадочный материал (чаще медно-серебряный или цинково-оловянный припой) предварительно наносится между пластиной и фрикционным слоем в виде пасты или фольги. Под действием электромагнитного поля происходит локальный нагрев стальной пластины до температуры плавления припоя (500-800°C), при этом фрикционный материал сохраняет структурную целостность благодаря кратковременному воздействию и теплоизоляционным свойствам композита.

Ключевые технологические параметры

Контроль следующих параметров критичен для качества соединения:

• Частота тока: 10-50 кГц для поверхностного нагрева
• Плотность мощности: 1.5-3 кВт/см² контактной зоны
• Время нагрева: 15-90 секунд в зависимости от массы пластины
• Давление прижима: 0.5-1.5 МПа для удаления оксидной пленки

Преимущества перед конвекционными методами:

Параметр	Индукционная пайка	Печной нагрев
Время цикла	25-120 сек	40-180 мин
Деформация пластины	≤ 0.05 мм	до 0.8 мм
Прочность сцепления	≥ 25 МПа	≤ 18 МПа

Критические требования к фрикционному материалу: термостабильность до 900°C, низкая теплопроводность, однородность состава. Применение флюсов на основе тетрабората натрия предотвращает окисление зоны пайки. После соединения обязательна ультразвуковая дефектоскопия для выявления непропаев и раковин.

Список источников

При подготовке материалов использовались профильные технические стандарты, научные публикации и документация производителей тормозных систем. Источники отражают современные требования к конструкции и эксплуатации накладок.

Для углубленного изучения рекомендуются следующие документы и издания, содержащие сведения о материалах, технологиях производства и методах испытаний тормозных накладок.

• ГОСТ 3222-2013 "Накладки тормозные дисковых тормозов. Технические условия"
• ГОСТ Р 41.90-99 "Единообразные предписания, касающиеся тормозных накладок"
• Патент РФ №2651758 "Тормозная накладка и способ её изготовления" (2018 г.)
• Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств"
• Монография: Иванов С.К. "Фрикционные материалы в тормозных системах", Машиностроение, 2020 г.
• Производственные стандарты Bosch "Brake Linings: Material Specifications and Testing Procedures"
• Журнал "Автомобильная промышленность", №4, 2022: "Эволюция композитных материалов для тормозных накладок"
• Техническая документация Federal-Mogul Motorparts "Brake Friction Materials Technology"

Видео: Износ тормозных накладок


• Шины Cordiant Sport 3 - обзор, отзывы, характеристики

• Соболь 4х4 с подключаемым полным приводом - что говорят владельцы?

• Секреты правильной замены масла в двигателе Hyundai Solaris
