Эффективное охлаждение двигателя – критически важный аспект его надежной работы. Вентилятор радиатора играет ключевую роль в этом процессе, принудительно нагнетая воздух через соты радиатора, особенно когда автомобиль неподвижен или движется медленно. Понимание его конструкции и типичных поломок необходимо для своевременного выявления проблем и предотвращения перегрева силового агрегата.

Данная статья детально рассматривает устройство современного вентилятора системы охлаждения, принципы его работы и управления, а также наиболее распространенные неисправности, с которыми сталкиваются владельцы автомобилей. Знание этих аспектов поможет в диагностике и устранении неполадок.

Принцип работы электрического вентилятора охлаждения

Электрический вентилятор активируется автоматически при достижении охлаждающей жидкостью заданной критической температуры. Он создает направленный воздушный поток через соты радиатора, ускоряя отвод тепла в атмосферу и предотвращая перегрев двигателя.

Управление осуществляется через температурный датчик или термовыключатель, расположенный в радиаторе или рубашке охлаждения. При превышении порогового значения (обычно 85-105°C) датчик замыкает цепь питания напрямую или подает сигнал на электронный блок управления (ЭБУ), который включает реле вентилятора.

Ключевые особенности работы

Современные системы используют два основных типа управления:

Одноступенчатая система: Вентилятор работает на единственной скорости при срабатывании датчика.
Двухступенчатая система: При умеренном перегреве включается низкая скорость вращения, при критическом - максимальная. Реализуется через:
1. Дополнительные датчики с разными температурными порогами
2. Резисторы, снижающие напряжение для малых оборотов

После снижения температуры ниже установленного значения (обычно на 5-10°C) датчик размыкает цепь, отключая вентилятор. В некоторых моделях ЭБУ задерживает выключение для стабилизации температурного режима.

Температура охлаждающей жидкости	Действие системы
85-95°C (нижний порог)	Включение 1-й скорости / полной мощности (одноступенчатые системы)
100-105°C (верхний порог)	Активация 2-й скорости (для двухступенчатых систем)
80-90°C	Отключение вентилятора

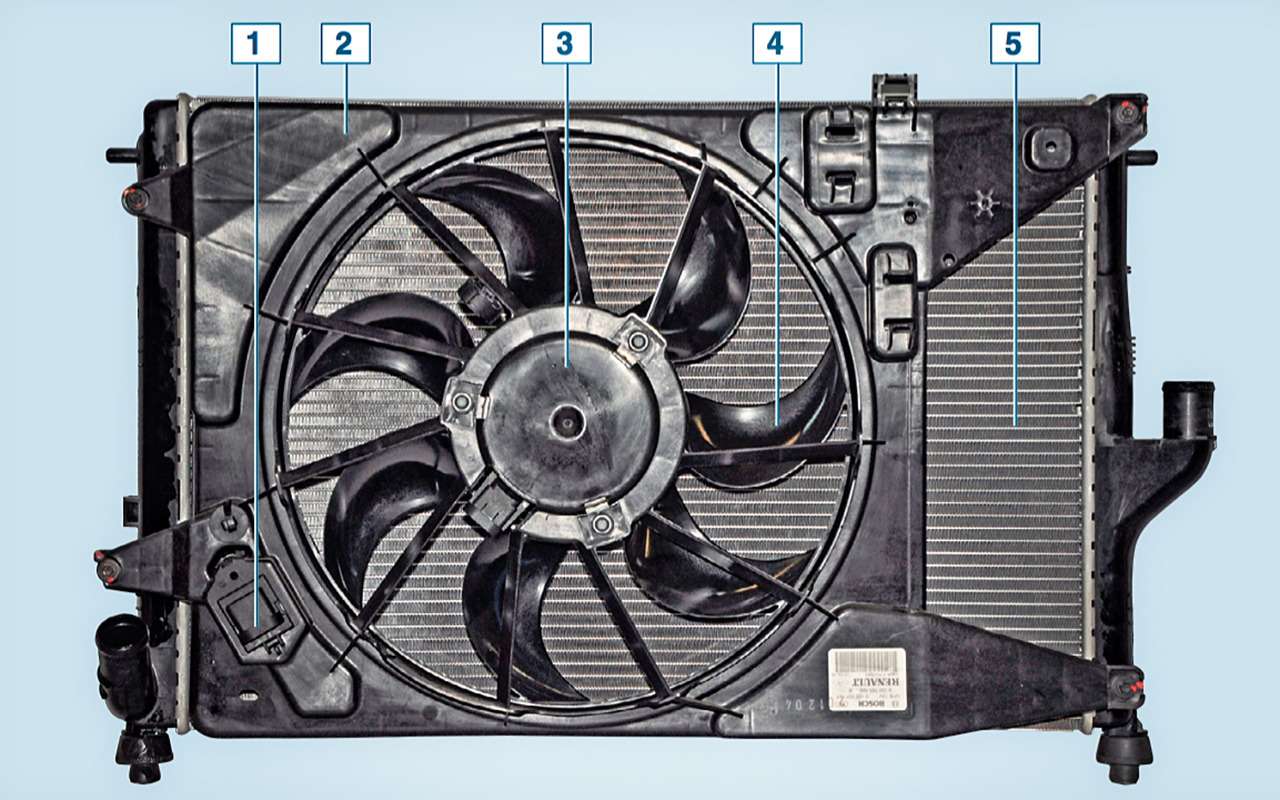

Ключевые компоненты: электродвигатель, крыльчатка, кожух

Электродвигатель является основным приводным элементом вентилятора. Он преобразует электрическую энергию от бортовой сети автомобиля во вращательное движение вала. Типичные конструкции включают коллекторные двигатели постоянного тока с щеточным узлом или более современные бесщеточные (BLDC) варианты, отличающиеся повышенной надежностью и КПД.

Крыльчатка (импеллер) жестко закреплена на валу двигателя и непосредственно создает воздушный поток. Ее лопасти имеют специфический аэродинамический профиль для максимальной эффективности при минимальном шуме. Материалы изготовления варьируются от термостойких пластиков (ПА6, ПА66 с армированием) до легких сплавов или композитов.

Функции и особенности компонентов

Электродвигатель: Требует стабильного напряжения. Оснащен термозащитой от перегрева обмоток. Подшипники скольжения или качения требуют сохранения смазки.
Крыльчатка: Балансировка критична для виброустойчивости. Деформация лопастей нарушает воздушный поток и вызывает биения.
Кожух (диффузор): Формирует направленный поток воздуха через радиатор. Обеспечивает безопасное ограждение лопастей. Имеет точки крепления к радиатору или кузову.

Компонент	Ключевые параметры	Риски повреждения
Электродвигатель	Мощность, ток потребления, число оборотов	Износ щеток/коллектора, заклинивание подшипников, обрыв обмотки, коррозия
Крыльчатка	Диаметр, количество и угол атаки лопастей, материал	Трещины, деформация от ударов/температур, разболтанность посадки на валу
Кожух	Форма воздуховода, тип креплений, материал	Трещины корпуса, разрушение крепежных элементов, потеря герметичности стыка с радиатором

Важно: Взаимодействие компонентов напрямую влияет на КПД системы. Например, зазор между краем крыльчатки и кожухом должен быть минимальным для предотвращения перетекания воздуха и потерь производительности. Нарушение геометрии кожуха или биение крыльчатки снижают эффективность охлаждения на 20-40%.

Виды приводов вентилятора: постоянный и переменный ток

В современных автомобилях применяются два типа приводов вентиляторов охлаждения радиатора, различающиеся принципом управления оборотами: системы с питанием от постоянного тока (DC) и переменного тока (AC). Каждый вариант имеет специфическую конструкцию и особенности работы, влияющие на эффективность охлаждения двигателя.

Механизмы постоянного тока используют электродвигатели, запитанные от бортовой сети 12В. Их скорость регулируется блоком управления через широтно-импульсную модуляцию (ШИМ), изменяющую напряжение. Вентиляторы переменного тока функционируют от генератора через отдельный инвертор, преобразующий постоянный ток в трехфазный переменный, что позволяет плавно менять частоту вращения.

Ключевые различия приводов

Параметр	Постоянный ток (DC)	Переменный ток (AC)
Управление оборотами	ШИМ-регулятор изменяет напряжение	Инвертор корректирует частоту тока
Энергопотребление	Выше при равной производительности	Ниже за счет КПД электродвигателя
Реакция на команды ЭБУ	Задержка из-за инерции якоря	Мгновенное изменение скорости

Характерные неисправности DC-приводов:

Износ щеток и коллектора двигателя
Перегрев обмоток при длительной работе на максимуме
Выход из строя датчика температуры или реле

Типовые проблемы AC-систем:

Отказ инвертора из-за перепадов напряжения
Пробой изоляции фазных обмоток
Ошибки связи с ЭБУ двигателя

Диагностика требует проверки цепи питания, сопротивления обмоток и анализа сигналов управления. В DC-системах дополнительно тестируют состояние щеточного узла, в AC-вариантах – исправность инвертора и целостность фазных проводов.

Термовыключатель: управление включением вентилятора

Термовыключатель (термореле) – ключевой элемент управления электровентилятором, расположенный непосредственно в радиаторе или блоке цилиндров. Он выполняет функцию температурного датчика, механически замыкая или размыкая электрическую цепь питания вентилятора в зависимости от степени нагрева охлаждающей жидкости. От его корректной работы зависит своевременное включение и выключение крыльчатки для поддержания оптимального теплового режима двигателя.

Принцип действия основан на физических свойствах материалов. Внутри корпуса размещен биметаллический элемент или капсула с термочувствительным воском. При достижении пороговой температуры (обычно 92-105°C) элемент деформируется, замыкая контакты и подавая напряжение на электромотор вентилятора. При охлаждении жидкости до нижнего порога (около 85-95°C) контакты размыкаются, отключая вращение.

Распространенные неисправности и их последствия

Постоянно замкнутые контакты: Вентилятор работает без остановки даже на холодном двигателе, вызывая переохлаждение мотора, повышенный расход топлива и износ подшипников.
Постоянно разомкнутые контакты: Вентилятор не включается при перегреве, что приводит к закипанию антифриза, деформации ГБЦ, прогарам прокладки и риску капитального ремонта двигателя.
Нестабильное срабатывание: Контакты подгорают или окисляются, вызывая хаотичные включения/выключения вентилятора. Это провоцирует колебания температуры двигателя и ускоренный износ реле.
Механическое повреждение корпуса: Трещины или нарушение герметичности ведут к попаданию тосола внутрь датчика, коррозии контактов и полному выходу из строя.
Изменение порогов срабатывания: Старение термоэлемента смещает температурные границы включения, вызывая либо преждевременный запуск вентилятора, либо запоздалую реакцию на перегрев.

Симптом неисправности	Воздействие на систему
Вентилятор не включается при перегреве	Критический перегрев двигателя, риск заклинивания
Вентилятор не выключается после остывания	Разряд АКБ, переохлаждение ДВС, повышенный износ
Циклы работы короче/длиннее нормы	Нестабильная температура ОЖ, нагрузка на генератор

Реле вентилятора как основной элемент цепи

Реле вентилятора выполняет функцию электронного выключателя, управляющего подачей высокого тока на электродвигатель вентилятора радиатора. Оно срабатывает при получении сигнала от блока управления двигателем или датчика температуры, замыкая силовую цепь питания вентилятора. Без этого элемента прохождение тока напрямую через терморегулирующие устройства было бы невозможным из-за их низкой токовой нагрузки.

Конструктивно реле содержит катушку электромагнита и контактную группу, рассчитанную на высокую силу тока (до 30-40 А). При подаче управляющего напряжения (обычно 12 В) на катушку создаётся магнитное поле, притягивающее якорь и замыкающее силовые контакты. Это обеспечивает безопасное разделение цепей управления и питания, защищая чувствительные элементы системы охлаждения.

Распространённые неисправности реле

Обугливание контактов из-за электрического искрения при коммутации больших токов, приводящее к нарушению проводимости.
Коррозия или загрязнение внутренних элементов, вызывающие ложные срабатывания или отказ.
Обрыв обмотки катушки, полностью блокирующий работу реле.
Механический износ подвижных частей (пружин, якоря), ведущий к залипанию контактов.

Симптом неисправности	Вероятная причина
Вентилятор не включается при перегреве	Обрыв цепи катушки, окисление силовых контактов
Вентилятор работает постоянно	Залипание контактов, короткое замыкание в управляющей цепи
Прерывистая работа вентилятора	Нестабильный контакт, загрязнение внутренних элементов

Диагностика осуществляется путём проверки наличия управляющего напряжения на клеммах катушки при достижении двигателем рабочей температуры, а также тестированием сопротивления контактной группы. Замена неисправного реле должна сопровождаться проверкой целостности проводки и предохранителей в цепи питания.

Основные признаки неработающего вентилятора охлаждения

Неработающий вентилятор охлаждения радиатора проявляется через серию характерных симптомов, которые водитель может наблюдать в процессе эксплуатации автомобиля. Эти признаки особенно заметны при движении на низких скоростях или работе двигателя на холостом ходу, когда отсутствует встречный поток воздуха.

Игнорирование данных симптомов приводит к критическому перегреву силового агрегата, деформации ГБЦ, прогоранию прокладки и другим дорогостоящим поломкам. Своевременное обнаружение неисправности позволяет предотвратить катастрофические последствия для двигателя.

Ключевые индикаторы неисправности

Рост температуры двигателя в пробках - стрелка указателя температуры устойчиво движется к красной зоне при остановках, но нормализуется на трассе.
Отсутствие звука работы вентилятора - при прогретом двигателе (90-100°C) не слышен характерный гул из подкапотного пространства.
Срабатывание сигнала перегрева - загорается или мигает красный индикатор температуры охлаждающей жидкости на приборной панели.
Пар из-под капота - визуальное наблюдение парообразования при кипении антифриза в расширительном бачке.
Снижение мощности мотора - появление детонационных стуков ("стук пальцев") и потеря тяги из-за перегрева.

Симптом	Условия проявления
Перегрев в статичном положении	После 5-10 минут работы на холостом ходу
Холодный обдув радиатора	При касании рукой патрубков радиатора после остановки
Срабатывание предохранительного клапана	Выброс охлаждающей жидкости через крышку расширительного бачка

Диагностика неисправностей электрической цепи вентилятора

Проверка электрической цепи начинается с визуального осмотра проводов и разъемов. Ищите следы коррозии, оплавления изоляции или механических повреждений. Особое внимание уделите контактам реле и предохранителя – окислы или подгорание нарушают проводимость.

Обязательно проверьте напряжение на клеммах вентилятора при включенном зажигании и срабатывании условий для запуска (прогрев двигателя до рабочей температуры, включение кондиционера). Отсутствие напряжения указывает на проблему в цепи управления или питания.

Этапы диагностики

1. Проверка предохранителя:

Используйте мультиметр в режиме прозвонки. Перегоревший предохранитель требует замены, но важно найти причину перегрузки (КЗ в цепи).

2. Тестирование реле:

Подайте напряжение на управляющие контакты реле – должно быть слышно четкое срабатывание (щелчок). Проверьте мультиметром сопротивление между силовыми контактами в активированном состоянии (должно быть близко к нулю).

3. Диагностика датчика температуры/ЭБУ:

Считайте актуальные показания температуры двигателя через диагностический разъем OBD-II. Несоответствие реальной температуре или отсутствие сигнала на управляющем проводе реле – признак неисправности датчика или блока управления.

4. Прозвонка проводки:

Проверьте целостность проводов от реле к вентилятору и "массы". "Массу" вентилятора проверьте тестером: один щуп – на клемму "-" вентилятора, второй – на минус АКБ или кузов. Сопротивление должно быть минимальным.

5. Проверка электродвигателя вентилятора:

Подайте напрямую с АКБ "+" и "-" на соответствующие клеммы двигателя (минуя реле). Отсутствие вращения подтверждает неисправность мотора или внутреннего термопредохранителя.

Признак неисправности	Вероятная причина
Вентилятор не включается	Перегорел предохранитель, неисправное реле, обрыв проводов, поломка двигателя, неверный сигнал ЭБУ
Вентилятор работает постоянно	Залипание реле, КЗ в цепи управления, неисправность датчика температуры, сбой ЭБУ
Прерывистая работа	Плохой контакт (окисление, "отгнивание" провода), начинающие выходить из строя щетки двигателя

Проверка работоспособности электродвигателя мультиметром

Перед проверкой обесточьте цепь вентилятора и отсоедините электрический разъём двигателя. Убедитесь в отсутствии механических повреждений обмотки и корпуса. Подготовьте мультиметр в режиме измерения сопротивления (Ом).

Определите контакты питания и управления на разъёме двигателя по схеме производителя. Обычно они маркируются как "+" (плюс), "–" (масса) и управляющий сигнал (часто обозначается "S" или "TACH").

Последовательность измерений

Проверка целостности обмотки:
- Подключите щупы мультиметра к контактам "+" и "–" разъёма двигателя
- Нормальное сопротивление: 0.5–20 Ом (зависит от модели)
- Отсутствие показаний: обрыв обмотки
- Сопротивление близкое к 0: межвитковое замыкание
Тест на короткое замыкание:
- Поочерёдно проверьте сопротивление между каждым контактом питания и корпусом двигателя
- Норма: показание "∞" (бесконечность)
- Любое конечное значение: замыкание на корпус
Диагностика датчика Холла (если есть):
- Переключите мультиметр в режим вольтметра (DC)
- Подайте +12В на силовые контакты от внешнего источника
- Измерьте напряжение между сигнальным контактом и массой
- Отсутствие импульсов при ручном прокручивании крыльчатки: неисправность датчика

Параметр	Норма	Отклонение	Неисправность
Сопротивление обмотки	0.5–20 Ом	∞ или ~0 Ом	Обрыв/КЗ обмотки
Сопротивление "контакт–корпус"	∞	Любое значение	Замыкание на массу
Сигнал датчика Холла	Импульсы 5–12V	Постоянный 0V/12V	Ошибка датчика

При несоответствии параметров замените двигатель. Если измерения в норме, проверьте цепь питания, реле и предохранители. Важно: отсутствие вращения при исправном электродвигателе указывает на проблемы в системе управления (ЭБУ, термодатчик).

Тестирование термовыключателя и реле вентилятора

Проверка термовыключателя начинается с определения его нормально замкнутого состояния при комнатной температуре. Используя мультиметр в режиме прозвонки, убедитесь в наличии контакта между клеммами. Затем погрузите датчик в ёмкость с водой, нагретой до температуры срабатывания (обычно 92–98°C), и зафиксируйте разрыв цепи.

Для диагностики реле вентилятора сначала проверьте подачу управляющего напряжения (+12V) на управляющую цепь при достижении двигателем рабочей температуры. Отсутствие сигнала указывает на неисправность ЭБУ или проводки. Если напряжение присутствует, протестируйте силовые контакты реле: при подаче тока на катушку они должны замыкаться, обеспечивая питание электродвигателя.

Порядок проверки компонентов

Последовательность действий для комплексной диагностики:

Термовыключатель:
- Измерьте сопротивление на холодном двигателе (должно быть ≈0 Ом)
- Прогрейте датчик до порога срабатывания, контролируя разрыв цепи

Реле:

Параметр	Норма	Неисправность
Катушка	60–120 Ом	Обрыв/КЗ
Контакты (без питания)	∞ Ом	Замкнуто
Контакты (при подаче +12V)	≈0 Ом	Обрыв

Важно: При замене термовыключателя используйте термопасту для обеспечения теплового контакта. Для реле обязательна проверка соответствия номинала тока вентилятора – превышение нагрузки вызывает подгорание контактов.

Поиск обрывов проводки и плохих контактов

Визуально осмотрите все провода цепи вентилятора, уделяя особое внимание участкам возле хомутов, в местах перегибов или контакта с острыми кромками кузова. Ищите трещины, потертости изоляции, оплавления или следы окисления на клеммах. Проверьте разъемы датчика температуры и реле на наличие коррозии, загрязнений или деформации контактов.

С помощью мультиметра в режиме прозвонки или измерения сопротивления (Ω) последовательно проверьте целостность цепи. Отсоедините разъемы вентилятора и реле, затем прозвоните провода между ними. Сопротивление в исправном проводе не должно превышать 0,5 Ом. Проверьте наличие напряжения на силовом проводе к вентилятору (12 В) при включенном зажигании и срабатывании реле.

Ключевые этапы диагностики

Тест "подачи напряжения": Подайте +12В напрямую от АКБ на контакт вентилятора, минуя штатную проводку. Если лопасти вращаются – проблема в цепи управления или питания.
Проверка "массы": Измерьте сопротивление между минусовой клеммой вентилятора и кузовом авто. Значение выше 1 Ома указывает на коррозию или плохой контакт "земли".
Анализ контактов реле: Извлеките реле, осмотрите пятаки на подгорание. Замкните контакты 30 и 87 перемычкой – вентилятор должен запуститься.

Симптом	Вероятная причина	Метод проверки
Вентилятор не включается	Обрыв силового провода, коррозия в разъеме	Прозвонка мультиметром, визуальный осмотр клемм
Прерывистая работа	Перелом жилы внутри изоляции, окисление "массы"	Покачивание жгута проводов при работе двигателя
Срабатывание предохранителя	Короткое замыкание на массу	Поиск участка с нарушенной изоляцией

При обнаружении окисленных контактов очистите их специальным средством и сожмите разъемы для плотного прилегания. Поврежденные провода замените с обязательной термоусадкой соединений. Важно: проверяйте цепь после ремонта под нагрузкой – падение напряжения на любом участке не должно превышать 0,3 В при работающем вентиляторе.

Распространенные причины перегорания предохранителя вентилятора

Предохранитель перегорает при превышении допустимой токовой нагрузки в цепи вентилятора. Это происходит из-за нештатного сопротивления или прямого замыкания, что вызывает критическое повышение силы тока.

Постоянная замена предохранителя без устранения первопричины приводит к повторным отказам. Необходима комплексная диагностика всех элементов цепи для выявления источника перегрузки.

Типичные неисправности, вызывающие перегорание

Короткое замыкание в проводке - повреждение изоляции проводов, окисление контактов или перетирание жгута возле радиатора.
Заклинивание подшипников вентилятора - приводит к резкому росту тока при запуске из-за механического сопротивления вращению.
Межвитковое замыкание обмоток электродвигателя - снижает сопротивление и провоцирует перегрузку цепи.
Неисправное реле управления - залипание контактов вызывает постоянную подачу напряжения без пауз.
Коррозия разъемов - повышение переходного сопротивления в соединениях ведет к локальному перегреву.
Некорректная замена компонентов - установка вентилятора с повышенной мощностью или предохранителя меньшего номинала.

Причина	Диагностический признак
Короткое замыкание	Искрение, запах гари, срабатывание при включении зажигания
Заклинивание подшипника	Затрудненное вращение крыльчатки рукой, гудение при подаче напряжения
Проблемы с реле	Неотключающийся вентилятор после остановки двигателя

Порядок замены вентилятора охлаждения своими руками

Перед началом работ убедитесь в остывании двигателя до безопасной температуры (40-50°C) и отсоедините минусовую клемму аккумулятора. Подготовьте необходимые инструменты: набор ключей и отверток, защитные перчатки, новый вентилятор в сборе с кожухом.

Демонтируйте элементы, ограничивающие доступ к вентилятору: пластиковую защиту двигателя (при наличии), воздуховоды, датчики или разъемы, мешающие извлечению узла. Аккуратно отсоедините электрический разъем питания вентилятора, нажав на фиксатор.

Пошаговая процедура демонтажа/монтажа

Выкрутите крепежные болты/гайки (обычно 3-4 шт.), удерживающие кожух вентилятора на радиаторе
Извлеките блок в сборе вертикально вверх, контролируя положение проводов
Сравните геометрию и крепежные отверстия нового и старого вентилятора
Установите новый блок в посадочное место, совместив монтажные проушины
Зафиксируйте кожух штатными болтами, соблюдая момент затяжки

Критичные моменты: Не допускайте перегиба проводки при установке. Убедитесь в отсутствии контакта лопастей с радиатором при ручном прокручивании. Перед финальной сборкой подключите разъем для проверки работоспособности (при подсоединенной АКБ).

Тип крепления	Особенности	Распространенные ошибки
Винтовое (рама кожуха)	Требует последовательной затяжки крепежа	Перекос блока из-за неравномерного прижима
Штыревое (резиновые втулки)	Необходимо совмещение пинов с отверстиями радиатора	Разрыв втулок при приложении чрезмерного усилия

После монтажа подключите аккумулятор и произведите тестовый запуск двигателя. Контролируйте включение вентилятора при достижении температуры 90-95°C на прогретом моторе. Проверьте отсутствие вибраций и посторонних шумов на всех режимах работы.
