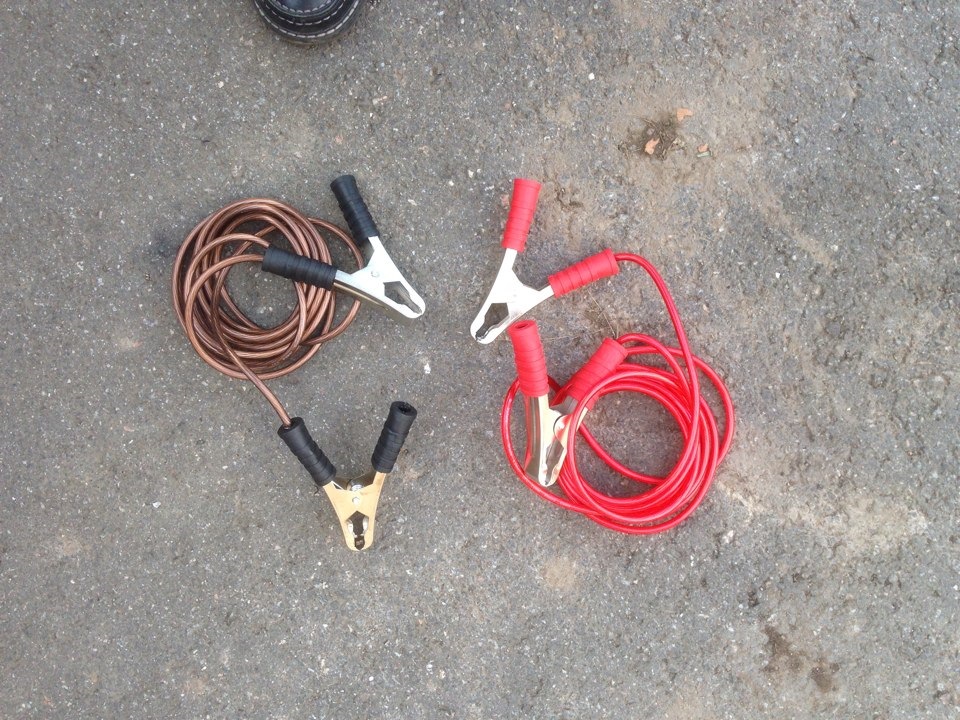

Вариант создания проводов "прикурки" для своего автомобиля
Статья обновлена: 04.08.2025
Когда аккумулятор автомобиля внезапно разряжается вдали от сервиса или дома, спасти ситуацию могут провода для прикуривания. Готовые комплекты не всегда доступны, а их качество порой вызывает сомнения.
Самостоятельное изготовление "крокодилов" позволяет создать надёжный инструмент с оптимальными параметрами силы тока и длиной проводников. Это требует понимания электротехники и тщательного подбора материалов, но обеспечивает полный контроль над безопасностью и эксплуатационными характеристиками.
В статье подробно рассмотрим технологию создания таких проводов – от выбора сечения кабеля до нюансов крепления зажимов.
Расчёт минимально допустимого сечения кабеля
Ключевым фактором при выборе сечения проводов для "прикуривания" является минимизация падения напряжения на кабелях при прохождении огромного пускового тока стартера автомобиля-реципиента. Чем тоньше проводник и чем он длиннее, тем выше его электрическое сопротивление и ощутимее потеря напряжения между клеммами стартера автомобиля-донора и аккумулятором автомобиля-реципиента. Падение напряжения ниже определенного критического уровня (обычно порядка 0.5В на силовой цепи) приводит к невозможности уверенного запуска реципиента даже при полностью исправном состоянии его стартера и мотора, особенно при отрицательных температурах, когда требуется максимальный импульс тока.
Минимально допустимое сечение провода рассчитывается по формуле, которая учитывает три основных параметра: максимальный ток пуска, необходимую общую длину цепи (сумма положительного и отрицательного кабелей от батареи до батареи) и допустимое падение напряжения:
- Максимальный ток пуска (I_max): Определяется по паспорту автомобиля-донора или реципиента (у кого стартер мощнее), часто составляет 200-800 А (легковые авто обычно 200-300А, внедорожники/VAN до 600А). Лучший вариант - измерить реальный пусковой ток мультиметром с токовыми клещами.
- Суммарная длина кабеля (L): Полная длина пути тока "от плюса донора -> к плюсу реципиента -> через массу реципиента -> по минусовому кабелю -> к минусу донора". Стандартно берется общая длина обоих проводов (обычно по 2-3 метра каждый), т.е. L = L+ + L- ≈ 4-6 метров.
- Допустимое падение напряжения (ΔU): Рекомендуется не более 0.5В для всей цепи прикуривания при максимальном пусковом токе.
Формула расчета сечения (S)
S = (2 * ρ * L * I_max) / (ΔU)
Где:
- S - минимальное сечение одной токоведущей жилы в мм² (провода обычно многожильные).
- ρ - удельное сопротивление меди (~0.0175 Ом*мм²/м при +20°C). Зимой холод может увеличивать сопротивление на 10-25%, поэтому расчеты лучше делать с ρ = 0.0185-0.022 Ом*мм²/м.
- L - полная длина цепи в метрах (сумма длин плюсового и минусового кабелей).
- I_max - максимальный пусковой ток в Амперах.
- ΔU - допустимое падение напряжения на всей цепи в Вольтах (0.5 В).
- Коэффициент 2: Учитывает путь тока "туда-обратно" через оба провода (их суммарное сопротивление).
Таблица типовых значений
| Пусковой ток (I_max), А | Минимальное сечение кабеля (S), мм² |
|---|---|
| 200 | ~17.7 мм² |
| 300 | ~26.6 мм² |
| 400 | ~35.5 мм² |
| 500 | ~44.4 мм² |
| 600 | ~53.2 мм² |
Важные нюансы:
- Запас по сечению: Крайне желательно выбирать кабель с сечением больше расчетного минимума для компенсации погрешностей, старения провода и работы при экстремально низких температурах.
- Обжатие: Критически важно качественно обжать наконечники с использованием мощных клещей для гильз.
- Безопасность: Провода меньшего сечения (особенно дешевые китайские с завышенным маркированием) могут перегреться, оплавиться изоляция и вызвать пожар.
- Практика: Для подавляющего большинства легковых автомобилей с током пуска до 300А надежным минимумом считается кабель сечением 16-20 мм². Для внедорожников, микроавтобусов и дизельных авто (>500А) рекомендуется 25 мм² и выше.
Выбор оптимальной длины проводников
Длина проводов для прикуривания – критически важный параметр, который напрямую влияет как на удобство использования, так и на эффективность передачи тока и безопасность. Слишком короткие провода не позволят удобно и правильно соединить аккумуляторы машин, стоящих рядом, вынуждая двигать автомобили или создавая опасное натяжение. Чрезмерно длинные кабели увеличивают их собственное сопротивление, что может привести к потере напряжения, сильному нагреву и снижению пускового тока, необходимого для проворачивания стартера.
Оптимальная длина определяется необходимостью свободно, без натяжения соединить клеммы аккумулятора автомобиля-донора с клеммами автомобиля-реципиента, учитывая расположение их аккумуляторных батарей под капотом. У большинства седанов, хэтчбеков и кроссоверов стандартным и наиболее универсальным является диапазон от 2,5 до 3,5 метров для каждого провода (красного и черного). Этой длины обычно хватает, чтобы разместить автомобили рядом с небольшим зазором между ними и аккуратно уложить провода без перекручивания или контакта с горячими или движущимися частями двигателя.
Факторы выбора и решения
- Минимальная длина:
- Практический минимум: 2,0 - 2,5 метра. Сложно использовать, требует точного позиционирования машин вплотную.
- Опасность: Сильное натяжение, высокий риск соскальзывания клемм, контакта проводов с кузовом или деталями двигателя.
- Применение: Только если расположение аккумуляторов очень удобное и транспортные средства могут быть поставлены максимально близко багажником к багажнику или капотом к капоту.
- Оптимальная / Универсальная длина:
- Рекомендуемый диапазон: 2,5 – 4,0 метра.
- Преимущества: Достаточная длина для работы с большинством пар автомобилей (седан-седан, седан-внедорожник), обеспечивает безопасный провис, удобное маневрирование кабелем, снижает потери напряжения до приемлемого уровня.
- Идеальный выбор: 3,0 метра – лучший компромисс между удобством, безопасностью и минимальными потерями мощности. Позволяет расположить автомобили с комфортным зазором.
- Максимальная длина:
- Практический предел: 4,0 - 5,0 метров. Приемлемо для очень больших автомобилей (микроавтобусы, крупные внедорожники) или сложных схем установки аккумуляторов.
- Внимание к сечению: Кабели такой длины обязательно должны быть толще (оптимально не менее 25 мм², а лучше 35 мм² или 50 AWG) для компенсации возросшего сопротивления. Более тонкие провода будут сильно греться и не передадут достаточный ток.
- Недостатки некачественных длинных проводов: Значительные потери напряжения, невозможность запуска двигателя, перегрев и риск расплавления изоляции.
- Запас длины: Всегда учитывайте необходимость небольшого запаса (провиса) для свободной, без натяжения, укладки проводов в моторном отсеке вдали от вентиляторов, ремней и коллекторов. Слишком натянутый кабель может слететь с клеммы.
Сравнение длин и потеря напряжения
| Длина ПРОВОДА (м) | Примерное падение напряжения при 200А на 25 мм² | Рекомендация по условиям применения |
|---|---|---|
| 2.5 | ~0.5В | Минимально допустимая для удобства. Машины очень близко. |
| 3.0 | ~0.6В | Оптимум Для подавляющего большинства легковых авто. |
| 4.0 | ~0.8В | Для крупных авто/сложной компоновки. Требует сечения ≥35 мм². |
Итог: Для самостоятельного изготовления проводов ориентируйтесь на длину 3.0 метра для каждого проводника при сечении жил не менее 25 мм². Это обеспечит универсальность, безопасность и эффективность при умеренных потерях напряжения. Убедитесь, что провода длиннее минимально необходимых для вашего автомобиля (особенно для переднеприводных с поперечным двигателем), чтобы был запас для правильной укладки.

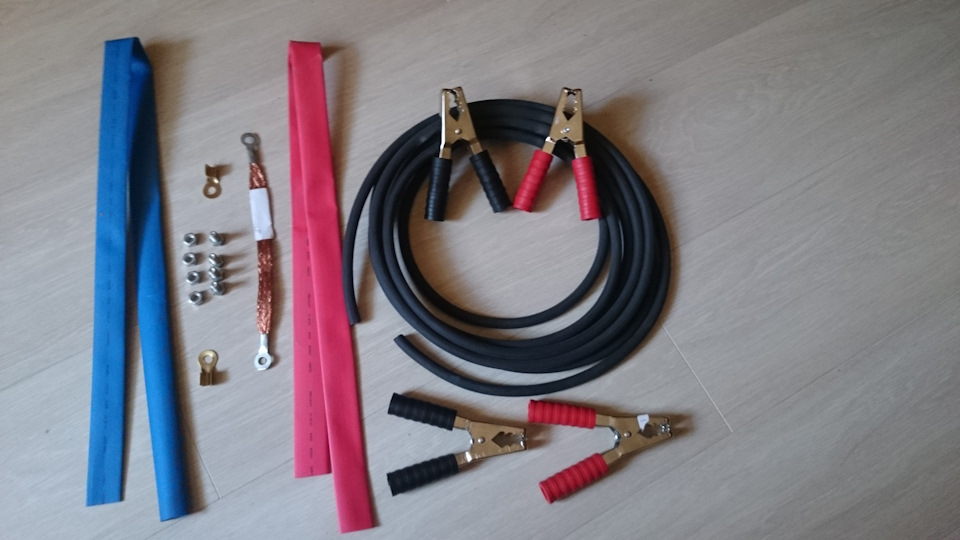

Подготовка медного многожильного кабеля под напряжение 12V
Выберите многожильный медный кабель сечением 16–25 мм² с термостойкой изоляцией ПВХ или резины. Основные требования: минимальное сопротивление, устойчивость к токовым нагрузкам до 200 А, длина от 2 до 3 метров для избежания просадки напряжения. Тщательно проверьте целостность изоляции – трещины, порезы или оплавления исключены.
Снимите изоляцию на концах кабеля на 25–30 мм с помощью стриппера или ножа, избегая повреждения жил. Проведите лужение концов: нанесите флюс и равномерно прогрейте паяльником с оловянно-свинцовым припоем ПОС-60. Это предотвратит окисление меди и улучшит контакт с клеммами "крокодилов".
Контрольные требования и типичные ошибки
| Параметр | Значение | Ошибки |
|---|---|---|
| Сечение кабеля | ≥16 мм² | Использование тонкого кабеля (4–6 мм²) |
| Качество изоляции | Двойной слой | Проверка только визуально без растяжения |
| Эксплуатация | от -40°C до +105°C | Игнорирование температурного режима |
Перед окончательным монтажом проверьте сопротивление участка мультиметром: значение выше 0.05 Ом на 3 метрах указывает на некачественный материал. Обработайте залуженные участки токопроводящей смазкой для защиты от влаги.
Зачистка изоляции на концах проводов кусачками
Зафиксируйте провод плоскогубцами для предотвращения соскальзывания. Расположите режущие кромки кусачек под прямым углом к изоляции, оставив 1,5–2 см оголённой жилы для последующего монтажа клемм.
Сожмите рукоятки инструмента плавно, контролируя усилие – чрезмерное давление может повредить медные жилы. Проверьте результат: изоляция должна быть срезана по всей окружности без заусенцев, а токопроводящие жиды остаться неповреждёнными.
Типичные рекомендации
- Используйте специнструмент (стриппер) при частых работах для равномерного среза
- Зачищайте оба провода (плюсовой красный и минусовой чёрный) одновременно для одинаковой длины оголённого участка
- При наличии многопроволочной жилы скрутите её концы после зачистки
| Диаметр провода | Длина зачистки | Рекомендуемый инструмент |
| 10–16 мм² | 18–20 мм | Кусачки с регулируемым упором |
| 25 мм² и более | 20–25 мм | Мощные бокорезы |

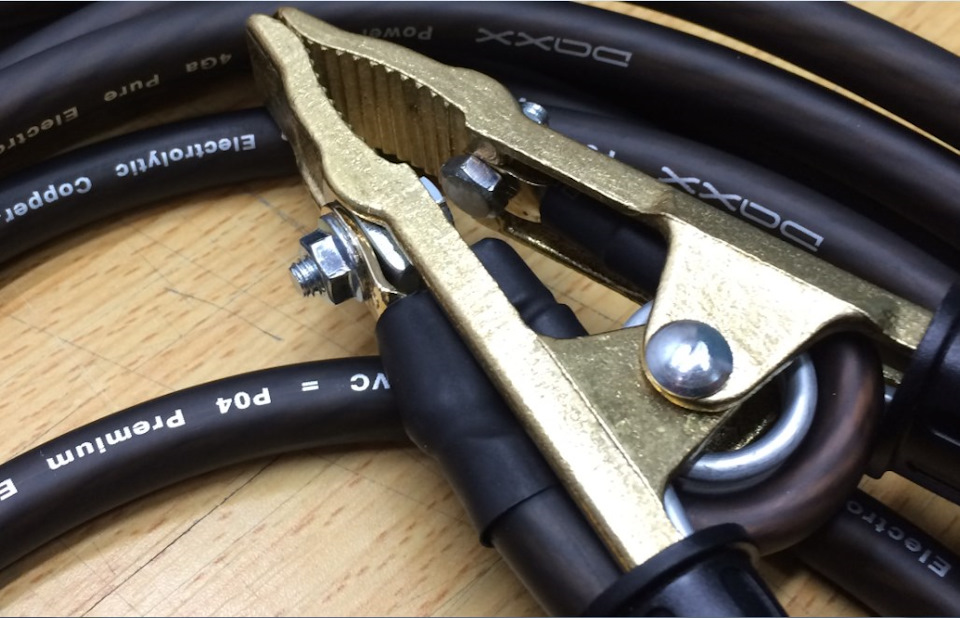

Выбор типа клемм: "крокодилы" или медные наконечники
От типа клемм напрямую зависит надёжность контакта и безопасность процесса "прикуривания". Наиболее распространённый вариант – зажимы типа "крокодил" из меди или омеднённой стали. Их главное преимущество заключается в скорости и простоте использования: за счёт пружинного механизма они мгновенно фиксируются на клеммах АКБ даже в труднодоступных местах или при работе в перчатках. Однако качество сильно зависит от материалов – дешёвые "крокодилы" со слабыми пружинами и тонкими губками могут перегреваться, искрить или соскальзывать.
Медные наконечники под болтовое соединение обеспечивают максимально плотный и стабильный контакт, исключая искрение. Чаще всего их применяют в несъёмных проводах, но возможен вариант с быстросъёмными разъёмами (например, типа SAE). Такое соединение гарантирует минимальное переходное сопротивление и устойчивость к окислению. Недостаток – сложность монтажа: для фиксации на аккумуляторных клеммах требуются ключи и дополнительные временные затраты, что неудобно в экстренной ситуации или зимой.
Сравнение параметров
| Критерий | "Крокодилы" | Медные наконечники |
|---|---|---|
| Скорость подключения | Мгновенная (пружинный замок) | Требует затяжки болтов |
| Надёжность контакта | Риск плохого зажима/соскальзывания | Максимальная (медь-медь) |
| Удобство эксплуатации | Беспроблемно в тесном подкапотном пространстве | Зависит от доступа к клеммам АКБ |
| Долговечность | Снижается при коррозии/ослаблении пружин | Высокая (защита болтовыми соединениями) |
Рекомендации:
- Используйте усиленные "крокодилы" с:
- Медными зубцами (не сталь!),
- Двойными пружинами,
- Изоляцией, предотвращающей случайное КЗ.
- Для наконечников выбирайте медные гильзы сечением не менее кабеля и обжимайте гидравлическим прессом.
- Комбинируйте типы: медные наконечники для стационарного подключения к АКБ-донору и "крокодилы" – для быстрой коммутации с проблемным авто.
Пайка или прессовка наконечников на зачищенные провода
Надёжность контакта между проводом и наконечником определяет безопасность всей конструкции – плохое соединение приведёт к перегреву при передаче пусковых токов в сотни ампер.
Для крепления наконечников применяют два метода: пайку (расплавленный припой заполняет пространство между жилами и гильзой) и прессовку (обжим специальным инструментом).
Критерии выбора метода
Прессовка:
- Быстрее пайки, требует лишь обжимных клещей
- Механическая прочность достигается мгновенно
- Не терпит ошибок: повторный обжим ослабляет соединение
- Обязательное использование гильз с антикоррозийным покрытием
Пайка:
- Позволяет достичь максимальной площади электроконтакта
- Требует печи или мощного паяльника для толстых проводов
- Обязательно применение трубчатой термоусадки для изоляции стыка
- Перегрев провода снижает механическую прочность медных жил
| Параметр | Прессовка | Пайка |
|---|---|---|
| Требуемое оборудование | Обжимные клещи (гидравлические предпочтительны) | Паяльник ≥150Вт, флюс, припой ПОС-60 |
| Стойкость к вибрациям | Высокая | Низкая* (требует демпфирующих элементов) |
| Защита от коррозии | Обеспечивается гильзой | Требуется полная герметизация припоем |
*Паяные соединения хрупки при механических нагрузках
Для мощных проводов 25 мм² и более оптимальна этапная комбинация: скрученные жилы пропаивают у основания, затем прессуют гильзу. Такой подход гарантирует электропроводность и механическую прочность.
Изоляция соединений термоусадочной трубкой
Обрежьте термоусадочную трубку с запасом 2-3 см сверх длины оголённого участка соединения. Предварительно снимите фаску с внутреннего края трубки канцелярским ножом – это предотвратит задиры при монтаже. Убедитесь, что поверхность проводов в месте соединения полностью очищена от грязи и окислов.
Перед пайкой или обжимкой натяните трубку на один из проводов – если сделать это после соединения контактов, трубка не пройдёт через наконечники. При использовании быстрого нагрева изоляционного материала убедитесь при помощи температурного тестера.
Пошаговый процесс усадки
- Сдвиньте трубку на место соединения, полностью закрывая контакт и захватывая изоляцию проводов с обеих сторон минимум на 1 см.
- Равномерно прогревайте трубку строительным феном, двигаясь от центра к краям. При отсутствии фена допускается использование зажигалки с расстояния 7-10 см, постоянно перемещая пламя.
- Контролируйте усадку – материал должен плотно обтянуть соединение без вздутий или волн. Образование герметичного барьера подтверждается выступившим из краёв герметиком у моделей с клеевым слоем.
Важные нюансы:
- Диаметр трубки после усадки должен быть на 20-30% меньше диаметра изоляции провода
- Избегайте перегрева – почернение или пузырение материала свидетельствует о нарушении технологии
- Для сложных соединений используйте двухслойные трубки с промежуточным текстильным армированием

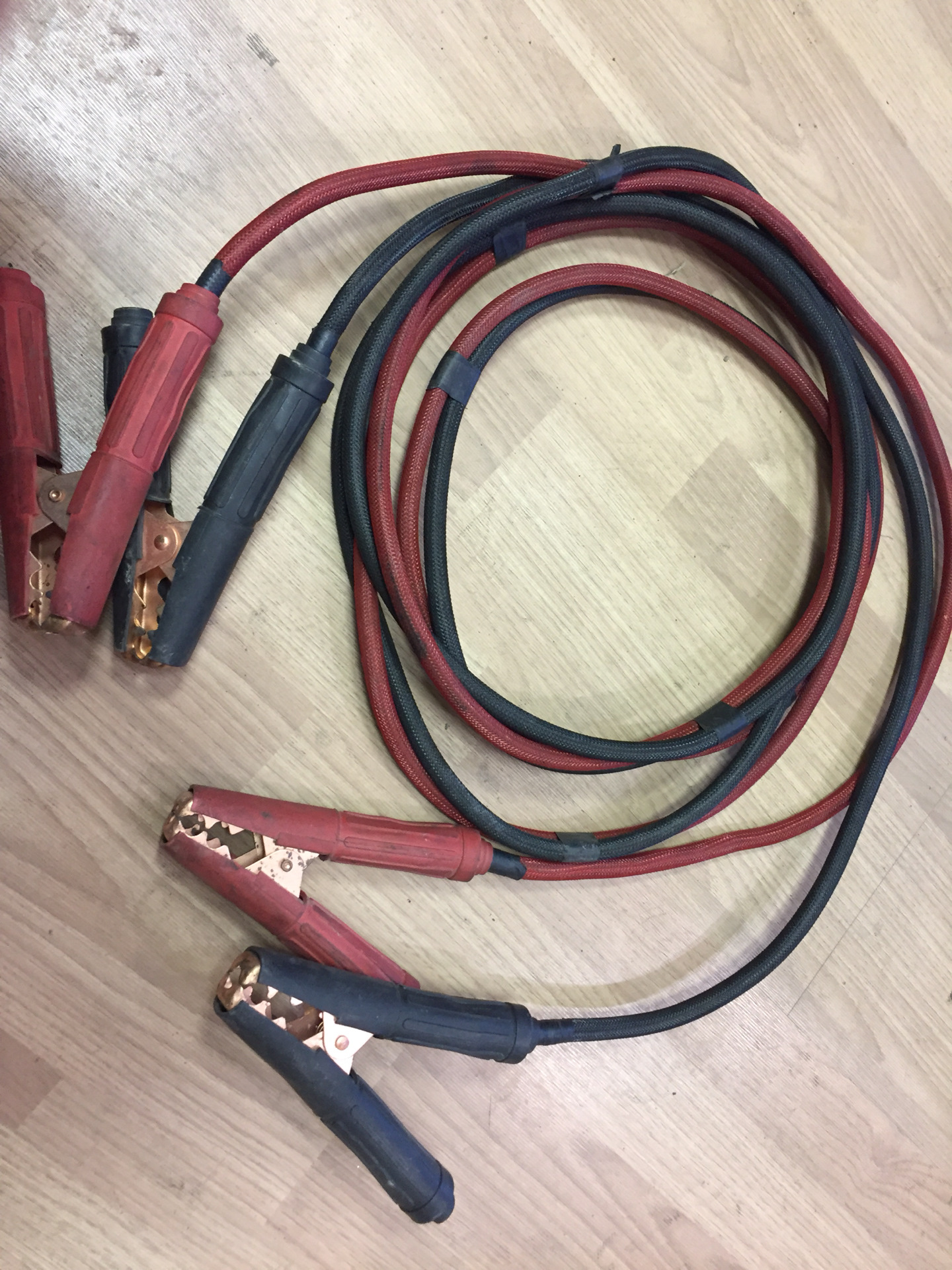

Маркировка полярности красной и черной изоляцией
Цветовая маркировка строго стандартизирована: красный провод всегда обозначает положительный полюс (+), а черный – отрицательный (-). Эта дифференциация предотвращает короткое замыкание при подключении к аккумуляторам, так как гарантирует правильное соединение донорского и разряженного источников питания.
При самостоятельном изготовлении кабелей необходимо неукоснительно соблюдать выбранную цветовую схему по всей длине проводов: красный провод подключается к "плюсовым" клеммам обоих аккумуляторов, черный – к "минусу" донора и неокрашенной металлической детали (например, блоку цилиндров) на автомобиле-реципиенте в финальной точке.
- Только медные многожильные провода сечением не менее 10 мм² (для бензиновых ДВС) и 20 мм² (для дизельных)
- Надежные "крокодилы" с плотным прижимом: для красного – озолоченные контакты, для черного – медные или латунные
- Изоляция устойчивая к маслам и морозу: ПВХ класса H05ВСF
| Цвет изоляции | Назначение | Ошибки подключения |
| Красный | Клеммы "+" обоих АКБ | Переполюсовка → выход из строя бортовой электроники |
| Черный | "−" донора → масса реципиента | Подключение к минусу реципиента → искрение |
Тестирование мультиметром на отсутствие обрывов цепи
Переключите мультиметр в режим прозвонки (значок звуковой волны) или измерения сопротивления (Ω). Убедитесь, что провода мультиметра подключены к правильным разъемам COM и VΩmA. Очистите зажимы "крокодилы" на изготовленных проводах от загрязнений для надежного контакта.
Присоедините один щуп мультиметра к металлической части первого зажима, а второй щуп – к металлу второго зажима на том же проводе. Для двухполюсной проверки один щуп фиксируется на зажиме первого кабеля, другой – последовательно перемещается по зажимам второго кабеля после манипуляций с перекрестным соединением.
Интерпретация показаний
Исправный провод:
- В режиме прозвонки: звуковой сигнал
- В режиме сопротивления: значение близкое к 0 Ом (0.1-0.9 Ом)
Обрыв цепи:
- В режиме прозвонки: отсутствие сигнала
- В режиме сопротивления: "OL" (перегрузка) или значения >1000 Ом
| Прозвонка | Сопротивление (Ω) | |
| Обрыв | Нет сигнала | OL / >1000 |
| Короткое замыкание | Ошибка проверки любого отдельного провода отсоединенной конструкции | ~0 |
Проверьте каждый изготовленный кабель отдельно, затем всю сборку после соединения. Исключите перепутывание полярности: "+" зажимы соединяются между собой, "-" – аналогично. Обнаруженный обрыв требует перепайки соединений или замены провода. Изолируйте сделанный составной кабель термоусадочной трубкой после успешного тестирования.
Расчет максимально допустимого тока нагрузки
Расчет допустимого тока основывается на сечении медной жилы провода и предотвращении критического нагрева. Основными параметрами являются площадь поперечного сечения провода (измеряется в мм²) и допустимая плотность тока. Для медных проводников в автомобильных условиях рекомендуется плотность 3-5 А/мм² при кратковременных нагрузках.
Формула для расчета максимального тока: I = S × δ, где I – максимальный ток (А), S – сечение провода (мм²), δ – допустимая плотность тока (А/мм²). Например, для провода сечением 16 мм² при δ=5 А/мм² максимальный ток составит 80 А. Однако реальные пусковые токи стартера достигают 150-300 А, поэтому сечение должно быть завышено.
Критерии корректного расчета
Факторы, требующие учета:
- Длина проводов: при длине >3 м падение напряжения возрастает
- Температурный режим: нагрев свыше 70°C опасен
- Длительность нагрузки: пусковой ток длится 5-30 секунд
| Сечение (мм²) | Макс. ток при кратковременной нагрузке (А) | Макс. ток при длительной нагрузке (А) |
|---|---|---|
| 10 | 100-150 | 50-60 |
| 16 | 160-240 | 80-100 |
| 25 | 250-375 | 125-150 |
| 35 | 350-525 | 170-210 |
Минимально безопасные значения для проводов прикуривания:
- Для бензиновых двигателей до 2.5 л: сечение ≥16 мм²
- Для дизельных и двигателей свыше 3 л: сечение ≥25 мм²
- При длине кабелей >3 метров: +40% к сечению
Проверочный расчет: для провода 25 мм² длиной 2 м сопротивление ≈0.0014 Ом (с учетом ρCu=0.017 Ом·мм²/м). При токе 200 А падение напряжения U=I×R=0.28 В – допустимое значение.
Способы предотвращения перегрева контактов
Используйте кабели с достаточным сечением жил: минимальное значение не менее 16 мм². Толщина провода напрямую влияет на его токопроводящую способность и тепловыделение.
Применяйте медные клеммы с качественной обжимкой или пайкой: плохое соединение с кабелем создает зону высокого сопротивления, основную причину перегрева.
Ключевые меры защиты
- Зачищайте концы провода на длину клеммы: излишне выступающие жилы увеличивают риск контакта с металлом кузова.
- Затягивайте клещи обжимного инструмента до упора: для создания надежного неразъемного соединения, исключающего искрение.
- Защищайте места соединений: используйте термоусадку или изоленту для предотвращения коррозии и случайных КЗ.
Важно: Избегайте "крокодилов" с пластиковыми пружинами или тонкими зубцами – они деформируются от нагрева. Выбирайте модели из толстой меди с сильными стальными пружинами.
Изготовление защищенного корпуса для наушников
Основная цель самодельного защищенного корпуса – обеспечить хранение и транспортировку наушников без риска механических повреждений, попадания влаги или пыли. Качественный корпус сохраняет целостность проводов и амбушюров, продлевая срок службы аксессуара, особенно при использовании в поездках, на тренировках или в суровых условиях. Он должен сочетать ударопрочность, герметичность и компактность.
Ключевые этапы изготовления включают подбор материалов, проектирование формы под конкретную модель наушников и сборку компонентов.
Необходимые материалы:
- Основа корпуса: пластиковый контейнер, алюминиевый кейс или плотный пенопласт.
- Внутренняя отделка: поролон, микрофибра или вспененный полиэтилен для фиксации и амортизации.
- Герметизация: силиконовые прокладки, влагозащитные молнии (для тканевых чехлов) или уплотнительные резинки.
- Фурнитура: защелки, петли, ремешки.
Последовательность работ:
- Снимите мерки с наушников, определив минимальные размеры внутренней полости корпуса.
- Вырежьте в мягком материале (например, поролоне) отсеки под динамики и аксессуары, используя канцелярский нож.
- Закрепите обивку внутри основы на клей или двухсторонний скотч, обеспечивая плотное прилегание.
- Для герметичных версий установите уплотнители по периметру крышки и проверьте прилегание.
- Добавьте внешние элементы: ручки, карабины или противоскользящие накладки.
| Проблема | Решение |
|---|---|
| Сдавливание проводов | Отдельный канал-фиксатор во внутреннем слое |
| Конденсат | Вентиляционные клапаны или влагопоглотители |
| Скольжение корпуса | Резиновые ножки или рельефный текстура |
После сборки протестируйте корпус: встряхните с наушниками внутри, проверьте фиксацию крышки и отсутствие люфта. Убедитесь, что материалы не повреждают поверхность устройств при длительном хранении.
Организация удобного хранения проводов в кейсе
Для предотвращения спутывания и повреждения проводов используйте кейс с фиксирующими элементами. Жёсткий корпус защитит от деформации, а внутренние крепления типа катушек, клипс или текстильных стяжек обеспечат чёткую укладку "крокодилов" и кабеля. Дополнительно продумайте отделение для защитных колпачков или резиновых накладок, исключающих случайное замыкание при транспортировке.
Маркировка секций кейса упростит подготовку к работе: выделите зоны для положительного (красный) и отрицательного (чёрный) кабелей. Расположите зажимы так, чтобы они не соприкасались металлическими частями – например, в противоположных углах с разделителями из плотного картона или пластика. Резиновые противоскользящие вставки на дне предотвратят смещение содержимого при движении автомобиля.
Рекомендуемая схема укладки:
- Полностью размотайте и просушите кабели перед хранением.
- Сверните цельным кольцом (диаметром 25-30 см) без перехлёстов.
- "Крокодилы" закрепите на внешней стороне кольца зажимами внутрь.
- Аккуратно разместите свёрнутый кабель в отсеке кейса.
| Элемент кейса | Материал | Требования |
|---|---|---|
| Внутренняя обивка | Пенополиуретан | Форма под провода, амортизация |
| Фиксаторы | Пластик + резина | Без острых краёв, эластичность |
| Ручка/замок | Металл + ABS-пластик | Усиленная конструкция |
Важно: ежегодно проверяйте состояние изоляции и фиксаторов – температурные перепады могут снизить их эффективность.
Контроль состояния изоляции перед каждым использованием
Тщательно осмотрите изоляцию проводов по всей длине: ищите трещины, порезы, вздутия, заломы или следы оплавления. Особое внимание уделите местам соединения с клеммами и точкам перегиба. Даже незначительные повреждения могут привести к короткому замыканию или возгоранию при нагрузке.
Проверяйте эластичность изоляции: потертые участки становятся ломкими и крошатся при сгибании. Убедитесь, что отсутствует оголение металлических жил. Если защитный слой повреждён на участке длиннее 1 см, провод использовать запрещено. Не игнорируйте потемнение оболочки – это признак перегрева в прошлом.
- Растяжение провода: аккуратно разведите руки вдоль кабеля. Трещины становятся заметны при натяжении.
- Тест на изгиб: согните провод в нескольких местах вручную. Хруст, расслоение или появление белых полос указывают на износ.
- Контроль влажности: при использовании в сырую погоду протрите изоляцию сухой тканью. Намокшая оболочка снижает сопротивление и повышает риск пробоя.
| Тип дефекта | Риск | Решение |
|---|---|---|
| Глубокая царапина до жилы | Короткое замыкание при касании кузова | Замена провода |
| Участки с высохшей, потрескавшейся изоляцией | Обрыв цепи при сгибании | Немедленная утилизация |
| Локальное вздутие | Внутренний разрыв жил, перегрев | Проверка мультиметром, замена |
Важно: Проверяйте оба провода комплекта – плюсовой чаще повреждается о детали двигателя, минусовой страдает при контакте с землёй. Не используйте изоленту для ремонта – это временная мера только для экстренных случаев!
Правильная последовательность подключения к автомобилям
Подключение проводов для прикуривания требует строгого соблюдения последовательности действий. Это связано с риском возникновения искр при контакте металлических поверхностей, что особенно опасно из-за возможного выделения легковоспламеняющихся газов из аккумулятора.
Все операции выполняются при заглушенных двигателях обоих автомобилей с выключенными электроприборами. Убедитесь, что поверхности контактов очищены от окислов и грязи.
- Подключение красного провода:
- Плюсовую клемму (+) исправного АКД (автомобиля-донора)
- Плюсовую клемму (+) севшего АКР (автомобиля-реципиента)
- Подключение черного провода:
- Минусовую клемму (-) исправного АКД
- Неокрашенную металлическую деталь моторного отсека АКР (блок цилиндров, кронштейн)
- Запуск автомобиля-донора на 3-5 минут для подзаряда севшего АКБ
- Запуск автомобиля-реципиента с последующим прогревочным холостым ходом
Порядок ОТКЛЮЧЕНИЯ проводов
- Черный провод от металлической поверхности АКР
- Черный провод от минусовой клеммы АКД
- Красный провод от плюсовой клеммы АКР
- Красный провод от плюсовой клеммы АКД
Меры безопасности при работе с аккумуляторами
Автомобильные аккумуляторы содержат агрессивные химические вещества и способны выдавать токи короткого замыкания, достигающие сотен ампер. Неправильные действия могут вызвать взрыв водорода, термические ожоги или разрушение элементов питания.
Коррозия на клеммах увеличивает риск искрообразования, а контакт электролита с кожей или глазами приводит к тяжелым химическим травмам. Крайне важно исключить короткое замыкание контактов инструментами или металлическими предметами.
- Используйте СИЗ: Защитные очки и кислотостойкие перчатки обязательны при любых манипуляциях
- Устраните риски воспламенения: Работайте в проветриваемом месте вдали от открытого огня и искр
- Проверяйте целостность аккумулятора: Трещины корпуса, подтёки электролита или вздутие требуют немедленного прекращения работ
- Соблюдайте полярность: Красный кабель – к клемме "+", чёрный – к "-" или массе двигателя. Никогда не соединяйте полюса напрямую
- Избегайте перегрева: Не допускайте контакта клемм с одеждой или легковоспламеняющимися материалами
| Опасность | Последствия | Меры предотвращения |
|---|---|---|
| Короткое замыкание | Оплавление контактов, возгорание | Изолировать инструменты, убрать металлические украшения |
| Утечка электролита | Химические ожоги, коррозия кузова | Нейтрализовать щелочным раствором (1 ст.л. соды на стакан воды) |
Проверка работоспособности на тестовом автомобиле
После сборки проводов выполните проверку на автомобиле с исправным аккумулятором, заглушив двигатель.
Подключите крокодилы в строгом порядке: сначала красный провод к плюсовой клемме разряженного аккумулятора, затем к плюсу донорского. Чёрный провод присоедините к минусу донора, а второй конец – к неокрашенной металлической части двигателя или кузова проблемного авто (минимум 50 см от батареи).
Последовательность тестирования
- Визуальный контроль: убедитесь в отсутствии искрения при контакте и плотном прилегании зажимов
- Проверка под нагрузкой: включите дальний свет на тестовом авто – провода не должны нагреваться
- Попытка запуска: поверните ключ зажигания – стартер должен уверенно крутить двигатель
Срабатывание предохранителя или запах оплётки свидетельствуют о необходимости замены компонентов. После успешного теста отключайте провода в обратной последовательности: сначала чёрный с массы и донора, затем красный с обоих плюсовых клемм.
Список источников
Создание проводов для прикуривания требует точной информации по выбору материалов, расчету сечений и специфике монтажа проводов сечением от 20 мм². Ключевыми источниками стали популярные автомобильные форумы и специализированные сайты, где энтузиасты и эксперты делятся практическими наработками и обзорами разъемов типа "крокодил".
Важны были и технические публикации, посвященные требованиям к силовой проводке, а также видеообзоры, демонстрирующие процесс сборки и нюансы использования различных инструментов для опрессовки клемм. При подборе информации особое внимание уделялось вопросам соблюдения требований безопасности.
Основные ресурсы для практической информации:
- Популярные автомобильные форумы:
- Раздел "Электрооборудование" крупнейших отечественных форумов (Пример: AutoDSP Forum)
- Обсуждения проводов для прикура различных конструкций
- Форумы любителей электротехники и радиолюбителей
- Специализированные сайты по авторемонту своими руками:
- Статьи на сайтах, посвященных обслуживанию легкового автотранспорта
- Материалы ресурсов типа "Все для автослесаря" или "Всё по Васильичу"
- Публикации о требуемых сечениях кабеля и типах аккумуляторных зажимов
- Видео платформы:
- Видеоинструкции по самостоятельной сборке проводов
- Обзоры на кабели большого сечения с медной жилой
- Видео по пайке или обжиму клемм на мощных проводах
Дополнительные источники технической информации:
- Техническая литература по автомобильной электрике:
- Руководства по обслуживанию электрооборудования легковых автомобилей
- Книги по выбору компонентов автомобильной проводки
- Разделы о технике безопасности при работе с бортовой сетью
- Производители компонентов:
- Каталоги производителей силовых кабелей высокого сечения
- Спецификации на аккумуляторные зажимы высокого тока
- Рекомендации по обжимным наконечникам для аккумуляторных клемм
