Вариатор - принцип работы

Статья обновлена: 18.08.2025

Традиционные автоматические коробки передач с фиксированными ступенями постепенно уступают место более совершенным технологиям. Одной из таких инноваций стал вариатор (CVT) – бесступенчатая трансмиссия, кардинально отличающаяся по принципу работы.

Вместо привычных шестерен и сцеплений вариатор использует гибкую передачу усилия между двигателем и колесами. Это позволяет двигателю работать в оптимальном диапазоне оборотов при любых условиях движения, обеспечивая плавность и топливную эффективность.

В этой статье мы детально разберем конструкцию основных типов вариаторов, физические принципы преобразования крутящего момента и ключевые особенности их функционирования в современных автомобилях.

Ключевые компоненты вариатора: основа конструкции

Сердцем вариаторной трансмиссии (CVT) является уникальный механизм, способный плавно изменять передаточное число без фиксированных ступеней. Эта способность реализуется за счет нескольких критически важных компонентов, работающих в тесном взаимодействии.

Понимание устройства этих элементов позволяет разобраться в самом принципе бесступенчатого изменения передаточного отношения. Основу конструкции формируют следующие детали и системы.

Ведущий (первичный) шкив: Соединен с коленчатым валом двигателя через гидротрансформатор или сцепление. Состоит из двух конических дисков, один из которых зафиксирован, а второй способен перемещаться вдоль вала под давлением.
Ведомый (вторичный) шкив: Соединен через выходной вал с колесами автомобиля. Аналогично ведущему, состоит из двух конических дисков (один неподвижен, второй подвижен), изменяющих свой рабочий диаметр.
Тяговый ремень или цепь: Передает усилие между шкивами. Ключевая особенность - способность работать на переменном радиусе контакта со шкивами. Современные вариаторы используют либо прочную металлическую толкающую цепь, либо гибкий ремень из множества стальных пластин, соединенных гибкими звеньями.
Гидравлическая система управления: Сложная система масляных каналов, насоса, клапанов и гидроцилиндров. Обеспечивает:
- Необходимое давление масла для сжатия дисков шкивов и предотвращения проскальзывания ремня/цепи.
- Точное перемещение подвижных половин шкивов для изменения рабочего диаметра.
- Смазку и охлаждение компонентов вариатора.
Блок управления (ЭБУ вариатора): Электронный "мозг" трансмиссии. Получает данные от датчиков (скорость вращения валов, положение дроссельной заслонки, режим движения и др.), рассчитывает оптимальное передаточное число и отправляет команды на регулирующие клапаны гидравлической системы для управления давлением в шкивах.
Планетарный редуктор (в некоторых конструкциях): Обеспечивает движение задним ходом, так как сам вариатор может передавать крутящий момент только в одном направлении (вперед). Работает как реверсивная передача.
Гидротрансформатор или стартовое сцепление: Обеспечивает плавное начало движения автомобиля с места, гасит крутильные колебания и позволяет останавливаться без выключения двигателя. На более высоких скоростях часто блокируется для повышения КПД.

Роль ведущего и ведомого шкивов в передаче усилия

Ведущий шкив соединён с коленчатым валом двигателя и преобразует его вращательное усилие в движение клинового ремня. Он состоит из двух конических дисков, способных плавно сдвигаться и раздвигаться под управлением гидравлической системы или центробежных сил. При увеличении оборотов двигателя его диски сжимаются, выталкивая ремень на больший радиус – это аналогично переключению на более высокую передачу.

Ведомый шкив связан с трансмиссией и ведущими колёсами, принимая усилие от ремня. Его конические диски, наоборот, раздвигаются под нагрузкой пружиной или гидравликой, уменьшая рабочий радиус. Когда ведущий шкив увеличивает радиус (для ускорения), ведомый синхронно уменьшает свой радиус, поддерживая натяжение ремня и обеспечивая оптимальное передаточное отношение без разрывов потока мощности.

Ключевые функции в тандеме

Ведущий шкив: Регулирует входное усилие от двигателя, изменяя радиус контакта с ремнём под действием оборотов и нагрузки.
Ведомый шкив: Адаптирует выходное усилие для колёс, компенсируя изменения радиуса ведущего шкива пружинным или гидравлическим сопротивлением.

Параметр	Ведущий шкив	Ведомый шкив
Реакция на обороты	Сжимается (↑ радиус)	Расширяется (↓ радиус)
Реакция на нагрузку	Расширяется (↓ радиус)	Сжимается (↑ радиус)
Главная задача	Передать максимум крутящего момента	Обеспечить плавность и стабильность тяги

Синхронное движение дисков обоих шкивов создаёт непрерывный диапазон передаточных чисел. Например, при разгоне автомобиля ведущий шкив увеличивает радиус, а ведомый уменьшает – это снижает передаточное отношение для роста скорости. При подъёме в гору или торможении двигателем процесс обратный: ведущий шкив уменьшает радиус, а ведомый увеличивает, повышая крутящий момент на колёсах.

Как клиновидный ремень обеспечивает непрерывное изменение передач

Клиновидный ремень вариатора имеет сложную многослойную структуру: стальные тросы-тяги воспринимают основную нагрузку, слой специальной резины обеспечивает гибкость, а фрикционные накладки по бокам создают необходимое сцепление со шкивами. Его трапециевидное сечение позволяет контактировать со шкивами не основанием, а именно боковыми рабочими поверхностями, которые под давлением образуют мощное трение.

Передаточное отношение меняется за счет синхронного сдвижения половин ведущего шкива и раздвижения половин ведомого. Когда щель ведущего шкива сужается, ремень выталкивается наружу, увеличивая его эффективный диаметр. Одновременно ведомый шкив расширяется, позволяя ремню опуститься глубже, что уменьшает его диаметр на этом валу. Этот процесс происходит непрерывно под управлением гидравлики или сервопривода.

Ключевые особенности работы ремня

Принцип передачи усилия основан на трении: боковые поверхности ремня зажимаются между коническими щеками шкивов с большим усилием. Давление создается гидравликой или центробежным механизмом, обеспечивая надежную передачу крутящего момента без проскальзывания даже под нагрузкой.

Для эффективной работы критически важны два фактора:

Оптимальное натяжение – предотвращает проскальзывание и преждевременный износ
Точное позиционирование ремня шкивами – гарантирует плавность переключения

Современные ремни обладают уникальными характеристиками:

Прочность на разрыв	До 70 кН благодаря стальным тросам
Термостойкость	Рабочая температура до 150°C
Гибкость	Возможность работы на малых радиусах изгиба

Такая конструкция позволяет ремню плавно "перетекать" между шкивами, обеспечивая бесступенчатое изменение передаточного числа без рывков и разрывов мощности, что является ключевым преимуществом вариаторной трансмиссии.

Принцип работы гидравлической системы управления шкивами

Гидравлическая система обеспечивает синхронное изменение диаметров ведущего и ведомого шкивов вариатора. Она преобразует давление масла в механическое усилие для сжатия или разведения щёк шкивов. Давление создаётся масляным насосом, управляемым электронным блоком (ЭБУ) на основе данных о скорости автомобиля, положении педали газа и других параметрах.

ЭБУ регулирует давление в системе через электрогидравлические клапаны. При повышении оборотов двигателя масло подаётся под давлением в полость ведущего шкива, сжимая его щёки и увеличивая рабочий диаметр. Одновременно давление на ведомом шкиве снижается, позволяя его щекам раздвигаться под действием пружин, уменьшая диаметр. Этот процесс обеспечивает плавное изменение передаточного отношения.

Ключевые компоненты системы

Основные элементы гидравлического контура управления:

Масляный насос – создаёт базовое давление в системе (обычно шестерёнчатого типа)
Регулятор давления – поддерживает требуемый уровень давления
Соленоидные клапаны – управляют распределением масла по каналам (минимум два: для ведущего и ведомого шкивов)
Гидроцилиндры шкивов – преобразуют давление масла в осевое усилие
Датчики давления – передают информацию в ЭБУ для коррекции режима работы

Управляющие воздействия ЭБУ основаны на трёх ключевых параметрах:

Требуемое передаточное число (рассчитывается по скорости и нагрузке)
Фактическое положение ремня (определяется датчиками углового положения)
Температура масла (влияет на вязкость и давление)

Режим работы	Действие на ведущий шкив	Действие на ведомый шкив
Разгон	Давление ↑ (диаметр ↑)	Давление ↓ (диаметр ↓)
Постоянная скорость	Баланс давления	Баланс давления
Торможение двигателем	Давление ↓ (диаметр ↓)	Давление ↑ (диаметр ↑)

Критическая роль масла: Рабочая жидкость выполняет тройную функцию – передача усилия, смазка компонентов и отвод тепла. Использование специализированного масла с точными вязкостными характеристиками обязательно для корректной работы системы.

Электронный блок управления: мозг вариаторной трансмиссии

ЭБУ вариатора непрерывно обрабатывает данные от многочисленных датчиков, отслеживая параметры работы двигателя и трансмиссии: частоту вращения коленвала, скорость автомобиля, положение дроссельной заслонки, нагрузку, температуру масла и фактическое передаточное число. На основе этих данных блок вычисляет оптимальное передаточное отношение для текущих условий движения.

Используя полученную информацию, блок управления формирует управляющие сигналы для исполнительных устройств. Эти сигналы направляются к электромагнитным клапанам гидравлического блока (гидроблока), которые регулируют давление масла в системе. Именно это давление управляет изменением диаметра ведущего и ведомого шкивов вариатора.

Ключевые функции и алгоритмы ЭБУ

Основные регулируемые параметры:

Давление в магистралях: Контроль силы сжатия ремня/цепи шкивами для предотвращения проскальзывания.
Положение подвижных половин шкивов: Точное изменение диаметров конусов для плавного изменения передаточного числа.
Блокировка гидротрансформатора: Управление муфтой блокировки для повышения КПД на устойчивых режимах.

Интеллектуальные алгоритмы работы:

Адаптация под стиль вождения: ЭБУ анализирует динамику разгона и торможения, подстраивая скорость изменения передаточного числа под манеру управления водителя.
Защита трансмиссии: Принудительное ограничение крутящего момента или фиксация передаточного числа при перегреве масла, экстремальных нагрузках или износе компонентов.
Имитация ступеней (псевдо-переключения): Создание виртуальных "передач" для привычного водителям ступенчатых коробок ощущения переключения.

Влияние на эффективность: Корректная работа ЭБУ напрямую определяет топливную экономичность, динамику разгона, плавность хода и общий ресурс вариаторной трансмиссии. Неисправности в блоке управления или его датчиках приводят к некорректному изменению передаточных чисел, рывкам, повышенному износу ремня/цепи и шкивов.

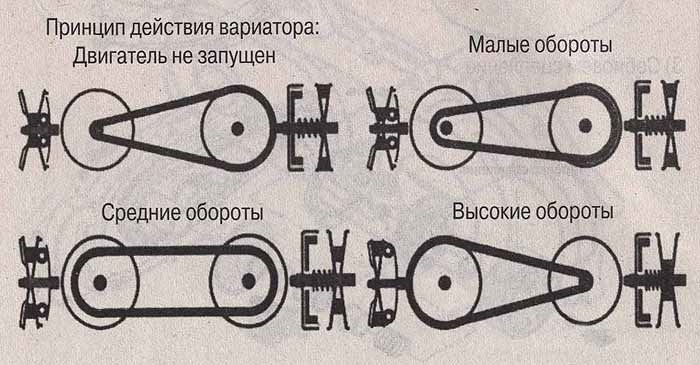

Изменение передаточного числа при разгоне в вариаторе

При нажатии педали акселератора электронный блок управления (ЭБУ) автомобиля анализирует скорость вращения коленчатого вала, нагрузку на двигатель и положение дроссельной заслонки. На основании этих данных ЭБУ определяет оптимальное передаточное число для максимальной эффективности разгона.

Гидравлическая система вариатора получает команду от ЭБУ и изменяет давление в шкивах. Ведущий шкив (связанный с двигателем) сжимается, уменьшая свой рабочий диаметр, а ведомый шкив (связанный с колесами) расширяется, увеличивая диаметр. Это приводит к плавному изменению соотношения без фиксированных ступеней.

Динамика трансформации при ускорении

Старт с места: Установлено высокое передаточное число (ведущий шкив малого диаметра, ведомый - большого). Двигатель работает на оборотах максимального крутящего момента.
Плавный разгон: Шкивы синхронно изменяют диаметры. Ведущий постепенно увеличивается, ведомый уменьшается, снижая передаточное отношение.
Пиковая скорость: Достигается минимальное передаточное число (ведущий шкив максимального диаметра, ведомый - минимального). Обороты двигателя стабилизируются.

Фаза разгона	Диаметр ведущего шкива	Диаметр ведомого шкива	Передаточное число
Начало движения	Минимальный	Максимальный	Наибольшее (пример: 3.5:1)
Средняя скорость	Средний	Средний	Оптимальное (пример: 1.8:1)
Высокая скорость	Максимальный	Минимальный	Наименьшее (пример: 0.6:1)

Клиноременная передача непрерывно адаптируется под условия движения, поддерживая обороты двигателя в оптимальном диапазоне мощности. Отсутствие ступенчатых переключений исключает рывки и обеспечивает линейное ускорение.

Плавность хода: отсутствие рывков при переключении

Ключевое отличие вариатора от традиционных коробок передач – полное отсутствие фиксированных ступеней. Вместо дискретных передаточных чисел он обеспечивает бесконечное плавное изменение соотношения между оборотами двигателя и скоростью вращения колёс. Это исключает необходимость резкого разъединения потока мощности и последующего жесткого соединения на новой передаче, характерных для механических и автоматических трансмиссий.

Постоянный контакт ведущего и ведомого конусов через ремень или цепь гарантирует непрерывную передачу крутящего момента на колёса без малейших разрывов тяги. Двигатель работает в оптимальном диапазоне оборотов, а изменение передаточного отношения происходит незаметно для водителя – без характерных "провалов", толчков или кивков кузова, сопровождающих переключения ступеней.

Как достигается плавность

Постепенное изменение диаметров: конусы синхронно сдвигаются/раздвигаются микронными шагами под управлением гидравлики или электроники, меняя радиус контакта с ремнем.
Отсутствие фрикционных пакетов: не используются муфты или тормоза для переключения режимов, исключая рывки при их срабатывании.
Непрерывная тяга: мощность передаётся без прерывания потока, даже во время изменения передаточного отношения.

Тип трансмиссии	Характер переключения	Наличие рывков
Механическая (МКПП)	Дискретное, с разрывом потока мощности	Заметные, особенно при резком старте
Автоматическая (АКПП)	Дискретное, с переключением фрикционов	Ощутимые "тычки" при смене ступеней
Вариатор (CVT)	Бесступенчатое, непрерывное	Практически отсутствуют

Такая особенность вариатора обеспечивает исключительный комфорт при городской езде с частыми разгонами и замедлениями, а также при движении в пробках, где плавность становится критически важным фактором.

Обратная связь: контроль частоты вращения коленвала двигателя

Датчик положения коленчатого вала непрерывно отслеживает частоту вращения двигателя, преобразуя механическое движение в электрические импульсы. Эти данные в реальном времени передаются в электронный блок управления (ЭБУ) вариатора, формируя основу для анализа текущего режима работы силового агрегата.

ЭБУ сопоставляет фактическую частоту вращения с оптимальными значениями, запрограммированными для конкретных условий: скорости движения, положения педали акселератора и нагрузки. При отклонении от заданных параметров система мгновенно корректирует передаточное число, обеспечивая баланс между мощностью и экономичностью.

Алгоритм управления

При обнаружении чрезмерного роста оборотов (например, при резком разгоне) ЭБУ подает команду на сужение ведущего шкива и расширение ведомого. Это увеличивает передаточное отношение, снижая нагрузку на двигатель. Если же обороты падают ниже целевого диапазона (при движении в гору), шкивы синхронно смещаются в противоположных направлениях, уменьшая передаточное число и повышая крутящий момент.

Ключевые компоненты системы:

Индуктивный или датчик Холла на коленвале
Микропроцессор ЭБУ с программными картами режимов
Гидравлические сервоприводы шкивов
Датчики положения шкивов для контроля точности коррекции

Ситуация	Реакция вариатора	Результат
Резкое ускорение	Увеличение передаточного числа	Снижение оборотов при сохранении тяги
Движение под нагрузкой	Уменьшение передаточного числа	Рост крутящего момента без перегазовки
Стабильная скорость	Фиксация шкивов	Поддержание постоянных оборотов в зоне max КПД

Режимы работы: движение вперед, нейтраль и задний ход

При выборе режима D (Drive) вариатор плавно изменяет передаточное отношение между ведущим и ведомым шкивами. Гидравлическая система сдвигает половинки ведущего шкива, уменьшая его рабочий диаметр, одновременно раздвигая половинки ведомого шкива для увеличения его диаметра. Это создает бесконечное множество передаточных чисел, обеспечивая разгон без ощутимых переключений. Электронный блок управления (ЭБУ) анализирует скорость, нагрузку и стиль вождения, оптимизируя положение шкивов для баланса между динамикой и экономичностью.

В режиме N (Neutral) гидравлическое давление в системе сбрасывается, освобождая зажимные механизмы шкивов. Конусы ведущего и ведомого валов разводятся, размыкая фрикционный контакт с ремнём. Это исключает передачу крутящего момента на колёса, но сохраняет работу насоса для поддержания минимального давления масла. Важно помнить, что длительная буксировка автомобиля в нейтрали может повредить вариатор из-за недостаточной смазки.

Особенности реверсивного движения

Режим R (Reverse) реализуется через планетарный редуктор или реверсивный гидротрансформатор (в зависимости от конструкции). При активации:

ЭБУ включает соленоид, перенаправляющий поток масла в гидроблоке
Планетарная передача переключает направление выходного вала за счёт блокировки водила сателлитов
Шкивы устанавливаются в стартовое положение (максимальное передаточное число)
Фрикционные пакеты сжимаются, фиксируя реверсивный контур

Режим	Действие шкивов	Передаточное отношение
D (Drive)	Ведущий: уменьшает диаметр Ведомый: увеличивает диаметр	Плавно снижается при разгоне
R (Reverse)	Оба шкива в стартовой позиции	Фиксированное высокое (примерно 3:1)

Для предотвращения случайного включения заднего хода при движении вперёд современные вариаторы оснащаются многоконтурной защитой. Электромагнитный клапан блокирует переключение в R без полной остановки авто, а датчик скорости передаёт в ЭБУ данные о вращении колёс. Дополнительно активируется фрикционная муфта, гасящая инерционные нагрузки при реверсе.

Функция гидротрансформатора в вариаторных коробках

Гидротрансформатор в вариаторе выполняет роль сцепления, передавая крутящий момент от двигателя к коробке через жидкость. Он автоматически отсоединяет силовой агрегат от трансмиссии при остановке автомобиля и обеспечивает плавный старт без рывков.

Принцип основан на работе двух турбин: насосного колеса (соединено с мотором) и турбинного колеса (связано с вариатором). Передача энергии происходит через циркулирующее масло, что исключает жесткую механическую связь и гасит вибрации.

Ключевые задачи гидротрансформатора

Компенсация разницы скоростей: Плавное выравнивание оборотов двигателя и входного вала CVT при старте.
Умножение крутящего момента: Усиление момента в 2-3 раза на низких оборотах для эффективного разгона.
Гидравлическая защита: Предотвращение ударных нагрузок на конусы и ремень вариатора при резких сменах режимов.

На скоростях свыше 20-30 км/ч блокировочная муфта жестко соединяет насосное и турбинное колеса, исключая проскальзывание. Это снижает потери энергии и повышает КПД системы.

Режим работы	Действие гидротрансформатора
Старт с места	Передача момента через масло с кратным усилением
Движение на малой скорости	Демпфирование вибраций, адаптация к нагрузке
Круизная скорость	Блокировка муфты для прямой передачи момента

Эмуляция ступенчатых переключений: ручной режим и виртуальные передачи

Несмотря на принципиальное отсутствие фиксированных передач, многие вариаторы предлагают режим ручного переключения. Эта функция искусственно создает ощущение ступенчатой трансмиссии, разбивая непрерывный диапазон передаточных чисел на условные "виртуальные передачи". Программное обеспечение контроллера фиксирует несколько предустановленных положений конусов шкивов, имитируя конкретные передаточные отношения.

Водитель инициирует смену виртуальных ступеней через подрулевые лепестки или селектор ("+" и "-"), отправляя команду блоку управления. В ответ вариатор моментально перестраивает диаметры шкивов в заданную позицию, создавая субъективное ощущение переключения. Физического разрыва потока мощности не происходит – крутящий момент передается непрерывно, но динамика и звук двигателя изменяются скачкообразно.

Ключевые особенности режима

Отсутствие механических ступеней: "передачи" существуют только в программном коде как точки в диапазоне передаточных чисел.
Имитация реакции: Для привыкания водителей некоторые модели добавляют искусственную задержку отклика или синтезированный акустический эффект переключения.
Ограничения защиты:
- Контроллер игнорирует команды, выводящие обороты двигателя за красную зону тахометра.
- Автоматический возврат в режим "D" при остановке или критическом снижении скорости.

Основные цели внедрения виртуальных ступеней – психологический комфорт водителей, привыкших к традиционным КПП, и возможность принудительно удерживать высокие обороты в спортивной езде или на бездорожье. Однако главное преимущество вариатора – плавность хода – в этом режиме частично нивелируется.

Рабочая температура и система охлаждения трансмиссионной жидкости

Трансмиссионная жидкость (ATF) в вариаторе функционирует в строго ограниченном температурном диапазоне, обычно 80-100°C. При этой температуре достигаются оптимальные вязкостные свойства, необходимые для эффективной передачи усилия между конусами и ремнем, защиты от износа и корректной работы гидравлического блока управления.

Превышение температуры свыше 120°C провоцирует ускоренное окисление жидкости, деградацию присадок, потеру смазочных свойств и увеличение износа трущихся поверхностей. Низкая температура (ниже 60°C) повышает вязкость ATF, затрудняя работу гидроблока, увеличивая нагрузку на насос и снижая КПД передачи.

Конструкция системы охлаждения включает следующие компоненты:

Теплообменник (радиатор): интегрирован в основной радиатор двигателя или выполнен отдельно, отводит тепло от ATF потоком воздуха
Насос ATF: обеспечивает циркуляцию жидкости через охлаждающий контур
Термостат (в продвинутых системах): регулирует интенсивность охлаждения, пропуская ATF через радиатор только при достижении рабочей температуры
Датчики температуры: передают данные в ЭБУ для активации аварийных режимов при перегреве

Температурный режим	Влияние на вариатор
Ниже 60°C	Затрудненное переключение, повышенное давление в гидросистеме, рывки
80-100°C	Нормальный износ, стабильное давление, оптимальная эффективность
Выше 120°C	Пробуксовка ремня, деформация шкивов, закоксовывание клапанов гидроблока

Регулярная замена ATF с интервалами, указанными производителем, критична для сохранения теплопроводности и смазывающих свойств жидкости. Использование несоответствующих спецификаций продуктов ускоряет термическую деградацию даже при исправной системе охлаждения.

Правила эксплуатации при агрессивном стиле вождения

Агрессивная манера вождения с резкими ускорениями, экстренными торможениями и постоянными перестроениями создает экстремальные нагрузки на вариаторную трансмиссию. В таких условиях критически важно соблюдать особые правила эксплуатации для предотвращения преждевременного износа ремня, конусов и других компонентов.

Высокие температуры масла – главный враг вариатора при динамичной езде, так как перегрев приводит к снижению смазывающих свойств жидкости и ускоренной деформации деталей. Регулярный мониторинг технического состояния и адаптация стиля управления становятся обязательными условиями сохранения работоспособности трансмиссии.

Ключевые рекомендации

Сокращайте интервалы замены масла – до 30-40 тысяч км вместо стандартных 60-80 тысяч. Используйте только оригинальные жидкости с повышенной термостойкостью.
Контролируйте температурный режим – при появлении сообщения о перегреве немедленно снижайте нагрузку, переходя на плавный стиль вождения до нормализации показателей.
Избегайте длительных "раскачек" в пробках – чередуйте режимы движения, давая вариатору остыть при длительных поездках в плотном потоке.

Ситуация	Риск для вариатора	Действие водителя
Резкий старт со светофора	Проскальзывание ремня, деформация конусов	Плавно увеличивать обороты, избегая "педали в пол"
Торможение двигателем на спуске	Масляное голодание шкивов	Использовать тормозную систему, а не принудительное понижение
Буксировка прицепа/перегруз	Критический перегрев масла	Включать режим "L" или "Manual", ограничивать скорость

Обязательно активируйте спорт-режим при активной езде – электроника искусственно фиксирует "виртуальные передачи", снижая частоту переключений и защищая ремень от рывковых нагрузок. После поездки дайте двигателю поработать на холостом ходу 1-2 минуты для стабилизации температуры масла перед выключением зажигания.

Режим "паркинг": механическая блокировка выходного вала

При выборе позиции "P" (Паркинг) в вариаторной трансмиссии активируется механическая блокировка выходного вала. Этот вал непосредственно связан с ведущими колесами автомобиля через главную передачу и дифференциал. Блокировка предотвращает любое вращение вала, а значит, и колес, удерживая автомобиль на месте даже при отсутствии стояночного тормоза.

Основной элемент блокировки – специальный механический штифт, часто называемый "парковочным крюком" или "парковочной собачкой". Этот штифт расположен внутри корпуса вариатора и приводится в действие соленоидом или механической связью через селектор передач. Когда водитель переводит рычаг в положение "P", штифт под действием пружины или привода выдвигается и входит в зацепление с зубьями парковочной шестерни, жестко зафиксированной на выходном валу.

Принцип работы и важные особенности

Активация блокировки требует выполнения ключевого условия:

Полная остановка: Включать режим "P" можно только после полной остановки автомобиля. Попытка включения "Паркинга" во время движения может привести к серьезным повреждениям парковочного штифта и шестерни из-за ударной нагрузки.

Процесс блокировки выглядит следующим образом:

Водитель полностью останавливает автомобиль, удерживая его педалью тормоза.
Рычаг селектора переводится в положение "P".
Электрический сигнал (или механическое усилие) приводит в действие механизм парковочного штифта.
Штифт выдвигается и защелкивается в зубьях парковочной шестерни на выходном валу, физически предотвращая его вращение.
Ведомый шкив вариатора при этом обычно переводится в нейтральное положение, размыкая передачу крутящего момента от двигателя.

Важно понимать:

Механическая суть: В отличие от некоторых других типов АКПП, блокировка в вариаторе является чисто механической. Она не зависит от давления масла или электроники для удержания автомобиля на месте после включения.
Нагрузка на трансмиссию: На уклонах весь вес автомобиля, стремящегося покатиться, приходится именно на парковочный штифт и шестерню. Это создает значительную механическую нагрузку на эти компоненты.
Роль стояночного тормоза: Крайне рекомендуется всегда использовать ручной (стояночный) тормоз перед включением режима "P", особенно на уклонах. Это снимает нагрузку с парковочного механизма вариатора и предотвращает его возможную поломку или трудности при выключении "Паркинга" из-за заклинивания под нагрузкой.

Симптом	Возможная причина	Действие
Рывки при разгоне	Износ ремня/конусов, низкое давление	Проверка жидкости, диагностика гидроблока
Гул на холостом ходу	Загрязнение фильтра, старая жидкость	Срочная замена жидкости и фильтров
Запах гари	Перегрев, проскальзывание ремня	Остановка двигателя, проверка охлаждения

Типичные поломки: от износа ремня до сбоев гидравлики

Вариаторная трансмиссия подвержена характерным неисправностям, связанным с особенностями её конструкции. Большинство проблем возникает из-за естественного износа, перегрузок или несвоевременного обслуживания.

Критически важно вовремя диагностировать признаки неполадок: рывки при переключении, посторонние шумы (гул, скрежет), запах гари, утечки жидкости или внезапное снижение динамики.

Ремень и шкивы

Ключевой узел вариатора – клиноременный механизм. Основные проблемы:

Износ ремня: расслоение стальных лент, истирание резиновых боковин, микротрещины. Приводит к проскальзыванию, рывкам и полному разрыву.
Деформация шкивов: задиры на конусных поверхностях, биение из-за износа подшипников. Нарушает плавность изменения передаточного числа.
Загрязнение рабочей зоны: металлическая стружка от износа блокирует движение конусов.

Другие распространённые неисправности:

Гидравлический блок
- Забитые соленоиды (регуляторы давления)
- Износ насоса высокого давления
- Утечки рабочей жидкости
Вызывают некорректное сжатие шкивов, потерю давления и "зависание" передач.
Электронная система управления
- Ошибки датчиков (скорости, положения шкивов)
- Сбои в работе ЭБУ
- Повреждение проводки
Приводят к аварийному режиму работы, неверному выбору передаточного отношения.
Система охлаждения

Забитый радиатор, низкий уровень жидкости или неисправный термостат провоцируют перегрев масла. Это ускоряет износ ремня и деградацию гидравлических свойств жидкости.
Подшипники валов

Разрушение опорных подшипников ведёт к вибрациям, дисбалансу шкивов и усиленному износу ремня.

Уязвимый узел	Ключевые симптомы	Риски промедления с ремонтом
Клиноременный привод	Рывки, вой на старте, потеря тяги	Разрушение шкивов, полная остановка авто
Гидравлика	Задержки при переключении, "пинки"	Ускоренный износ ремня, заклинивание
ЭБУ и датчики	Аварийная лампа, фиксация передачи	Деградация фрикционов, перегрев

Список источников

Статья о принципах работы вариатора подготовлена на основе анализа технической литературы и авторитетных интернет-ресурсов, посвященных автомобильным трансмиссиям.

При написании материала были использованы следующие источники:

Основные источники

Иванов П.С. Автоматические трансмиссии: устройство и принцип работы. – М.: Техника, 2020.
Петров А.В., Сидоров К.М. Современные бесступенчатые трансмиссии // Журнал "Автомобильная промышленность", 2019, №5.
Трансмиссии автомобилей / под ред. Н.А. Романова. – СПб.: Автоиздат, 2021. – Гл. 4.
Техническая документация: Руководство по ремонту и обслуживанию вариаторов CVT. – ООО "Автосервис", 2022.
Материалы инженерного портала "AutoTech Review": раздел "Трансмиссионные системы".
Официальные технические бюллетени производителей CVT: Jatco, Aisin, Bosch.
Учебный курс "Устройство автомобиля" Московского политехнического университета (модуль "Трансмиссии").
