ВАЗ-2109 - особенности, характеристики, варианты улучшения

Статья обновлена: 18.08.2025

Переднеприводный хэтчбек ВАЗ-2109, известный как «Самара-2», стал знаковым явлением для российских дорог конца XX века. Эта модель, выпускавшаяся с 1987 года, завоевала популярность благодаря практичности и доступности.

«Девятка» выделялась динамичным дизайном, улучшенной аэродинамикой и передовой на тот момент платформой. В статье подробно разберем технические характеристики базовых модификаций, особенности конструкции и слабые места автомобиля.

Особое внимание уделим культуре тюнинга ВАЗ-2109: от классических доработок подкапотного пространства до радикальных визуальных трансформаций. Вы узнаете, какие варианты модернизации двигателя, подвески и экстерьера существуют для этой легенды автопрома.

Особенности подвески и ходовой части ВАЗ-2109

Передняя подвеска выполнена по схеме McPherson с амортизационными стойками, поперечными рычагами и стабилизатором поперечной устойчивости. Конструкция включает винтовые пружины, телескопические амортизаторы и сайлентблоки в местах крепления рычагов. Рулевое управление – реечного типа с шаровыми опорами и наконечниками, напрямую передающими усилие на поворотные кулаки.

Задняя подвеска – полунезависимая, с H-образной торсионной балкой и продольными реактивными штангами. Упругими элементами выступают цилиндрические пружины, работающие в паре с гидравлическими амортизаторами. Тормозная система включает передние дисковые и задние барабанные механизмы с вакуумным усилителем и контуром раздельного типа.

Ключевые характеристики

Ресурс сайлентблоков: 40-60 тыс. км при эксплуатации на дорогах низкого качества
Дорожный просвет: 160 мм в снаряжённом состоянии

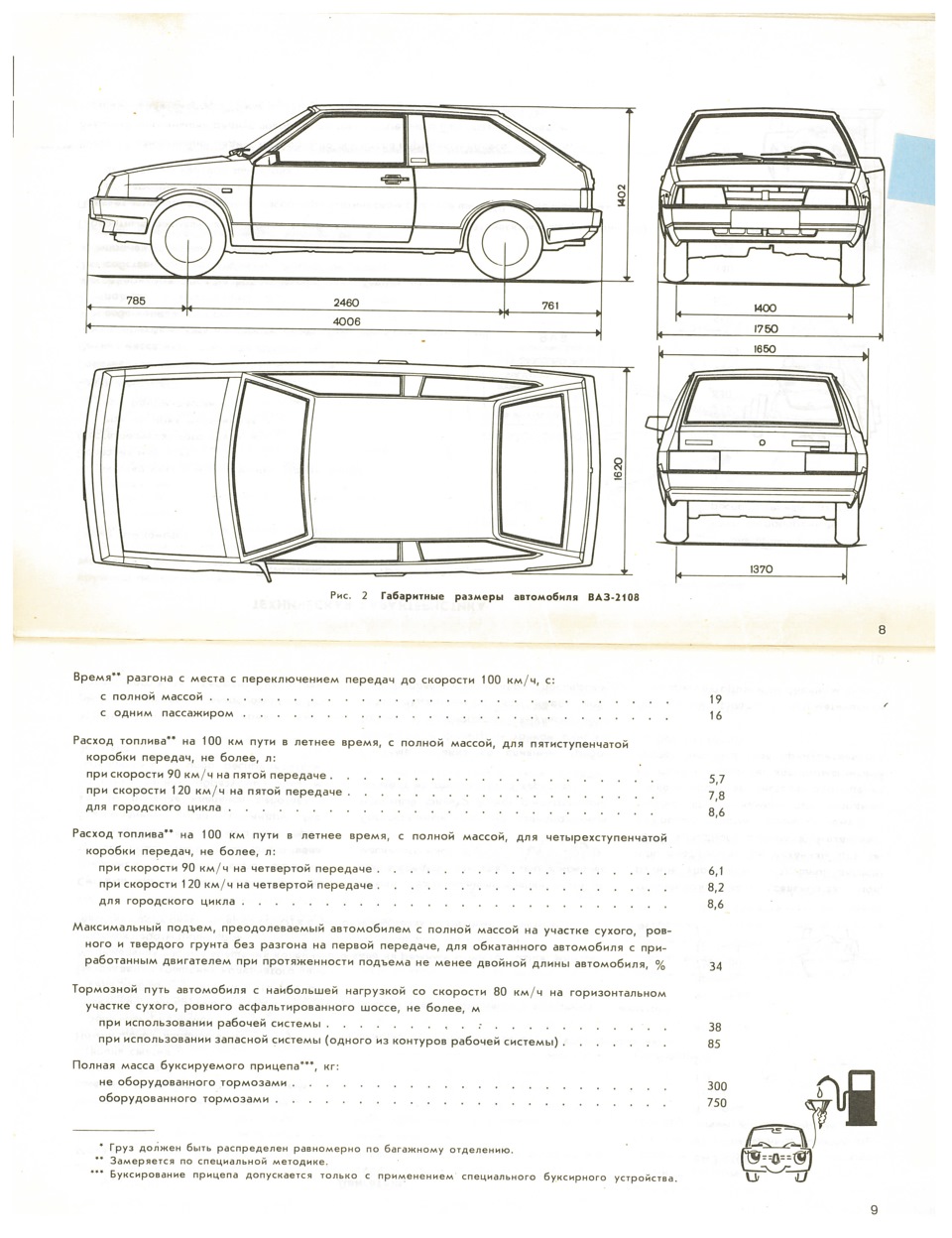

Колёсная база: 2460 мм с допустимым развалом передних колёс -0°30'±30'
Типичные слабые места: износ шаровых опор, люфт рулевой рейки, деформация задней балки

Компонент	Тип	Особенности обслуживания
Передние стойки	Неразборные	Требуют полной замены при выходе из строя
Задние амортизаторы	Гидравлические двухтрубные	Крепление через проушины в нижней части
Рулевые тяги	Реечная система	Регулировка схождения каждые 15 тыс. км

Для улучшения характеристик часто применяют тюнинг: установку усиленных стабилизаторов, полиуретановых сайлентблоков, регулируемых амортизаторов и пружин с изменённой жёсткостью. Качественная доработка позволяет снизить крены в поворотах на 30-40% и повысить информативность рулевого управления.

Расход топлива ВАЗ-2109 в городском и загородном режиме

В условиях городского цикла ВАЗ-2109 с карбюраторным двигателем 1.5 л демонстрирует средний расход 9-11 литров на 100 км. На показатель влияют частые остановки, работа на холостом ходу в пробках и необходимость интенсивного разгона после светофоров.

При загородной эксплуатации на трассе с постоянной скоростью 80-90 км/ч расход снижается до 6.5-7.5 л/100 км. На экономичность положительно сказывается равномерный темп движения без резких маневров и минимальное использование тормозов.

Факторы влияния и тюнинг

Ключевые аспекты, определяющие фактический расход:

Техническое состояние: износ ЦПГ, сцепления, угол опережения зажигания
Стиль вождения: агрессивное ускорение увеличивает потребление на 15-20%
Дополнительное оборудование: кондиционер добавляет 0.8-1.2 л/100 км

Варианты тюнинга для оптимизации расхода:

Модификация	Эффект	Риски
Чип-тюнинг (инжектор)	Снижение на 0.7-1 л/100 км	Некорректная прошивка
Облегченный маховик	Улучшение динамики разгона	Вибрации на холостых
Нулевой воздушный фильтр	+3-5% мощности	Попадание пыли в двигатель

Слабости в заводской тормозной системе

Конструкция тормозов ВАЗ-2109 изначально обладает рядом инженерных компромиссов, характерных для бюджетных моделей своего времени. Основные недостатки проявляются при агрессивной езде, перевозке грузов или эксплуатации в горной местности, где система работает на пределе возможностей.

Заводские компоненты склонны к быстрой деградации характеристик под нагрузкой из-за экономии на материалах и упрощённых технических решений. Это создаёт риски снижения безопасности, особенно после нескольких лет использования без модернизации.

Ключевые проблемные зоны

Перегрев тормозных дисков: Одноконтурные вентилируемые диски спереди и барабаны сзади быстро теряют эффективность при серийных торможениях из-за недостаточного теплоотвода.
Деформация барабанов: Задние тормозные барабаны подвержены короблению при попадании в лужу после интенсивного использования, вызывая биение и вибрации.
Слабость вакуумного усилителя: Стандартный усилитель (типа 2105) не обеспечивает достаточного усиления педали при экстренном торможении, повышая физическую нагрузку на водителя.
Коррозия суппортов: Пыльники направляющих пальцев передних суппортов быстро дубеют, допуская попадание влаги и закисание механизмов.

Компонент	Недостаток	Последствие
Тормозные шланги	Резиновые армированные шланги	Разбухание под давлением, "ватная" педаль
Главный тормозной цилиндр	Малый объём (19.05 мм)	Недостаточная производительность для тюнинга
Тормозные колодки	Жёсткие фрикционные материалы	Ускоренный износ дисков, скрипы при работе

Неравномерное распределение усилий (70/30 в пользу передней оси) провоцирует раннюю блокировку задних колёс на мокром покрытии.
Узкие штатные тормозные шланги (особенно задние) критично снижают скорость срабатывания при резком нажатии.
Отсутствие датчика износа колодок усложняет контроль состояния без визуальной диагностики.

Пошаговая замена штатной выхлопной системы ВАЗ-2109

Замена выхлопной системы на ВАЗ-2109 требует подготовки и соблюдения мер безопасности. Работу выполняйте на эстакаде, смотровой яме или подъемнике, используя защитные перчатки и очки. Предварительно обработайте резьбовые соединения проникающей смазкой WD-40 за несколько часов до начала работ.

Убедитесь в наличии новой системы, совместимой с моделью автомобиля, и необходимого инструмента: набор гаечных ключей и головок, пассатижи, молоток, новые хомуты и резиновые подвесы. Проверьте комплектность новой системы: глушитель, резонатор, приемная труба, соединительные муфты, прокладки.

Последовательность демонтажа старой системы

Отсоедините заднюю часть: Ослабьте хомут, соединяющий резонатор и глушитель. Снимите резиновые подвесы с крючков кузова, поддерживая глушитель.
Демонтируйте среднюю секцию: Открутите гайки крепления резонатора к приемной трубе. Снимите резонатор вместе с глушителем.
Снимите приемную трубу: Открутите болты крепления приемной трубы к выпускному коллектору. Аккуратно снимите трубу, избегая деформации.
Очистите посадочные места: Удалите остатки старой прокладки на фланце коллектора и резьбе шпилек. Проверьте состояние резиновых подвесов на кузове.

Монтаж новой системы

Установите приемную трубу: Приложите новую прокладку к коллектору. Зафиксируйте приемную трубу болтами, равномерно затягивая крест-накрест.
Соберите среднюю и заднюю части: Присоедините резонатор к приемной трубе через новую муфту с прокладкой, затяните хомут. Наденьте резиновые подвесы глушителя на крюки кузова.
Соедините компоненты: Совместите глушитель с резонатором, установите соединительный хомут и равномерно затяните его.
Проверьте зазоры: Убедитесь в отсутствии контакта элементов системы с кузовом или деталями подвески. При необходимости ослабьте хомуты и отрегулируйте положение.

Важные нюансы:

Не затягивайте хомуты до окончательной сборки всей системы.
Используйте только термостойкие герметики для соединений при необходимости.
После запуска двигателя проверьте герметичность стыков на слух и по отсутствию копоти.

Выбор воздушного фильтра нулевого сопротивления

Для ВАЗ-2109 фильтр нулевого сопротивления (нулевик) теоретически увеличивает мощность двигателя за счет снижения аэродинамических препятствий на впуске. Это достигается специальной конструкцией с многослойной хлопковой или поролоновой пропиткой, минимизирующей сопротивление воздушному потоку по сравнению со стандартными бумажными аналогами.

Эффективность напрямую зависит от качества исполнения и совместимости с системой впуска конкретной модели. Дешевые варианты часто не обеспечивают должной фильтрации, пропуская абразивные частицы, что приводит к ускоренному износу цилиндро-поршневой группы. Прирост мощности на атмосферных двигателях ВАЗ-2109 редко превышает 2-5 л.с., что ощутимо лишь при комплексном тюнинге.

Критерии выбора

Конструкция корпуса: круглые («бочка») или панельные модели. Панельные проще интегрировать в штатный воздухозаборник, круглые требуют доработок или установки короткого впуска.
Материал фильтрующего элемента: хлопок с масляной пропиткой (долговечнее, лучше фильтрация) или поролон (дешевле, требует частой очистки).
Совместимость с системой впуска: диаметр посадочного патрубка (обычно 70-76 мм для карбюраторных версий, 60 мм для инжекторных).

Бренд	Особенности	Рекомендация для ВАЗ-2109
K&N	Многослойный хлопок, гарантия 1.5 млн км	Оптимален для инжектора (модель RU-2520)
BMC	Усиленная фильтрация, спортивный дизайн	Лучше для форсированных моторов
Budget (Racing, FK)	Доступная цена, поролоновые элементы	Требуют частого обслуживания

Важно: установка нулевика без доработки системы впуска и настройки топливной аппаратуры может вызвать «обеднение» смеси, особенно на инжекторных двигателях. Обязательна регулярная очистка каждые 3-5 тыс. км с применением спецнаборов (очиститель + масло), иначе фильтрующая способность критично снижается.

Порядок установки спортивного распредвала

Установка спортивного распредвала требует точного соблюдения технологии и предварительной подготовки. Обязательно замените сальник распредвала, проверьте состояние постельных опор и шестерни привода. Подготовьте динамометрический ключ, новые прокладки крышки ГРМ и герметик.

Перед демонтажем снимите клемму с аккумулятора, отсоедините воздушный фильтр, трос привода дроссельной заслонки и высоковольтные провода. Демонтируйте кожух ремня ГРМ, ослабьте натяжной ролик и снимите ремень. Совместите метки на шкивах коленвала и распредвала с рисками на блоке.

Пошаговая инструкция монтажа

Открутите 10 болтов крепления крышки ГРМ равномерным усилием
Извлеките старый распредвал, проверив опорные шейки на отсутствие задиров
Обработайте трущиеся поверхности нового вала молибденовой смазкой
Установите вал, совместив установочную шпильку с отверстием в шестерне
Затяните крепежные болты постелей в диагональной последовательности
Нанесите герметик на стыки ГБЦ перед установкой новой прокладки крышки
Отрегулируйте тепловые зазоры клапанов щупом согласно спецификации вала
Проверьте совпадение меток после установки ремня ГРМ и натяжения ролика

После запуска прогрейте двигатель до рабочей температуры, проверьте отсутствие подтеков масла. Выполните обкатку 500-700 км без резких нагрузок. Для спортивных валов 8.5+ мм обязательна установка усиленных пружин и шатунов во избежание встречи клапанов с поршнями.

Ключевые параметры	Рекомендуемые значения
Момент затяжки болтов постелей	22-26 Н·м
Зазор впускных клапанов	0.35±0.05 мм
Зазор выпускных клапанов	0.40±0.05 мм
Натяжение ремня ГРМ	прогиб 5-6 мм на усилие 10 кгс

Модернизация топливной системы: инжектор и карбюратор

На ВАЗ-2109 изначально устанавливались карбюраторные двигатели (модели 2108/21081/21083), но поздние версии получили инжекторную подачу топлива. Карбюраторные системы проще в обслуживании и дешевле в ремонте, но уступают инжекторам в точности дозировки топлива, экономичности и экологичности. Тюнинг карбюратора обычно включает установку диффузоров большего диаметра, замену жиклёров, регулировку поплавковой камеры и монтаж электронного блока управления дроссельной заслонкой для стабильности холостого хода.

Инжекторные системы (1.5i/1.6i) сложнее модернизировать: требуются перепрошивка ЭБУ (чип-тюнинг), замена топливных форсунок на производительные, установка регулятора давления топлива и магистралей увеличенного диаметра. Обязательный этап – замена воздушного фильтра на нулевого сопротивления и доработка впускного коллектора для оптимизации потока. При переходе с карбюратора на инжектор необходим полный комплект: бензонасос высокого давления, датчики, проводка и ЭБУ.

Ключевые отличия при тюнинге

Параметр	Карбюратор	Инжектор
Стоимость доработок	Низкая	Высокая
Сложность настройки	Механическая регулировка	Программная коррекция (ПО)
Рекомендуемые апгрейды	Солекс ДААЗ-21083, фильтр нулевик	Форсунки Bosch, топливная рампа
Прирост мощности	5-8%	10-15%

Важные нюансы:

При тюнинге карбюратора критична синхронизация с системой зажигания – рекомендуется установка бесконтактного трамблёра или СТЗ.
В инжекторных двигателях обязательна замена штатного топливного насоса на усиленный (например, Walbro) при повышении мощности свыше 20%.

Порядок модернизации карбюратора:
- Чистка и замена жиклёров
- Установка ускорительного насоса
- Теплоизоляция от двигателя
Этапы для инжектора:
- Чип-тюнинг ЭБУ
- Монтаж форсунок с улучшенным распылом
- Установка широкополосного лямбда-зонда

Апгрейд амортизаторов и пружин для жесткой подвески

Замена штатных амортизаторов и пружин – ключевой этап создания жесткой спортивной подвески ВАЗ-2109. Основные цели: устранение кренов в поворотах, повышение точности рулевого управления и минимизация раскачки кузова при агрессивной езде. Стандартные компоненты не обеспечивают необходимой стабильности на высоких скоростях и резких маневрах.

При выборе элементов ориентируются на стиль эксплуатации – от спорт-настроек для трека до усиленных вариантов для повседневного использования. Критично соблюдать баланс между жесткостью и сохранением управляемости: чрезмерное усиление приводит к потере контакта колес с дорогой на неровностях и ускоренному износу деталей кузова.

Ключевые компоненты для модернизации

Амортизаторы
- Газомасляные однотрубные (KAYABA Ultra SR, KONI Sport) – оптимальный выбор для жесткой езды с прогрессивной характеристикой демпфирования
- Газовые двухтрубные (SACHS Performance, BILSTEIN B6) – бюджетное решение для городской эксплуатации
Пружины
- Короткие пружины с увеличенным диаметром прутка (H&R, Eibach Pro-Kit) – снижают клиренс на 30-50мм с повышенной жесткостью
- Койловеры с регулировкой высоты (BC Racing, D2 Racing) – максимальная адаптация под дорожные условия

Особенности установки и сопутствующие работы

Обязательная замена сайлентблоков рычагов на полиуретановые для исключения люфтов
Усиление креплений стоек в точках опоры стальными пластинами
Установка распорок переднего/заднего стабилизаторов (SPL, Ultra Racing)
Корректировка углов развала-схождения после монтажа

Параметр	Стандарт	Спортивный вариант
Жесткость передних пружин (Н/мм)	22-26	32-40
Ход амортизатора (мм)	210	160-180
Усилие отбоя (Н)	350	650-900

Покраска кузова ВАЗ-2109: подготовка и техники нанесения

Качественная покраска ВАЗ-2109 требует тщательной подготовки поверхности. Любые огрехи на этом этапе – ржавчина, вмятины, старая отслаивающаяся краска, жирные пятна или пыль – неизбежно проявятся под новым слоем, испортив весь результат. Пропуск или небрежность в подготовке сводят на нет даже самую дорогую краску и мастерство маляра.

Работы должны проводиться в чистом, хорошо освещенном и вентилируемом помещении – идеально подходит покрасочная камера, но при ее отсутствии можно адаптировать гараж, обеспечив максимальную защиту от пыли и влаги. Температура воздуха и поверхности кузова должна соответствовать рекомендациям производителя ЛКМ (обычно +15°C...+25°C), а влажность быть невысокой.

Этапы подготовки кузова к покраске

Мойка и обезжиривание: Тщательно вымойте весь кузов, включая труднодоступные места (арки, стыки), используя автошампунь. После высыхания обработайте всю поверхность специальным обезжиривателем (антисиликоном) чистой безворсовой салфеткой.
Удаление старого ЛКМ и ржавчины:
- Сильно поврежденные коррозией или краской участки обработайте абразивным инструментом (шлифмашинкой) до чистого металла.
- Для снятия основного слоя старой краски используйте крупную наждачную бумагу (P80-P180).
- Небольшие очаги ржавчины удалите преобразователем, затем зашлифуйте.
Шпатлевание и выравнивание: Нанесите автомобильную шпатлевку на все вмятины, глубокие царапины и зоны ремонта металла. После полного высыхания (согласно инструкции к шпатлевке) отшлифуйте сначала крупной (P120-P180), а затем более мелкой (P240-P320) абразивной бумагой для получения гладкой поверхности. Используйте шлифовальный брусок для ровных плоскостей.
Финишное шлифование:
- Всю поверхность кузова, включая старую краску вокруг зон ремонта, необходимо "матовить" для улучшения адгезии грунта. Используйте абразив P320-P400 для акриловых красок или P500-P600 для базовых лаков.
- Шлифуйте "на мокрую" (wet sanding) для получения максимально гладкой поверхности под грунт, особенно это важно на старых слоях ЛКП.
Обеспыливание и обезжиривание: После шлифовки тщательно удалите всю пыль с помощью сжатого воздуха (пистолета-продувки) и чистой влажной салфетки из микрофибры. Затем обязательно повторно обезжирьте всю поверхность.
Грунтование:
- Защитите все непокрашиваемые элементы малярным скотчем и бумагой/пленкой.
- Нанесите выравнивающий (праймер-наполнитель) или эпоксидный (для лучшей антикоррозийной защиты) грунт на подготовленную поверхность. Наносите 2-3 тонких, равномерных слоя с межслойной сушкой согласно ТТН материала.
- После полного высыхания грунта отшлифуйте его абразивом P400-P500 "на сухую" или P600-P800 "на мокрую" для устранения шагрени и получения идеально гладкой базы под краску. Повторно обеспыльте и обезжирьте поверхность.

Расход материалов на кузов ВАЗ-2109 (ориентировочный):

Материал	Тип	Расход (л)	Примечание
Обезжириватель	-	0.5 - 1.0	Зависит от степени загрязнения
Шпатлевка	Полиэфирная	1.5 - 3.0 кг	Зависит от объема ремонта
Грунт	Акриловый наполнитель	1.5 - 2.0	С учетом разбавления
Краска (база)	Базовое покрытие	1.0 - 1.5	С учетом разбавления, зависит от цвета
Лак	Акриловый 2K	1.5 - 2.0	С учетом разбавления, минимум 2 слоя

Техники нанесения краски и лака

Оборудование: Используйте профессиональный краскопульт HVLP (High Volume Low Pressure) с соплом рекомендованного производителем краски диаметра (обычно 1.3-1.4 мм для базы, 1.4-1.5 мм для лака). Давление воздуха должно быть отрегулировано точно по мануалу к краскопульту и ЛКМ.
Подготовка ЛКМ: Тщательно перемешайте краску (базу) или лак и отвердитель с растворителем в точных пропорциях, указанных в техническом паспорте материала (ТТН). Отфильтруйте смесь через воронку с фильтром перед заливкой в бачок краскопульта.
Техника распыления:
- Держите краскопульт перпендикулярно поверхности на расстоянии 15-20 см.
- Начинайте движение краскопульта до нажатия на курок и заканчивайте после его отпускания, чтобы избежать подтеков по краям.
- Наносите материал перекрывающимися пассами (примерно на 50%).
- Первый слой базы – очень тонкий, "прогревочный" (mist coat), он улучшает адгезию основного покрытия.
- Последующие слои базы (обычно 2-3) наносите равномерно, добиваясь полного укрытия цвета. Избегайте нанесения слишком толстых слоев.
Нанесение лака: После высыхания базы (согласно ТТН, обычно 10-20 мин) нанесите лак. Требуется минимум 2 полноценных, равномерных, "мокрых" слоя с межслойной сушкой. Второй слой наносите с небольшим смещением относительно первого для лучшего перекрытия.

Сушка должна проходить в чистом, безпыльном помещении при температуре, рекомендованной производителем лака. Полная полимеризация 2К материалов занимает от 24 часов до нескольких дней. Только после полного отверждения можно проводить полировку для устранения возможной мелкой шагрени или пылинок, попавших в лак.

Установка спортивного руля и педалей

Замена стандартного руля на спортивный требует подбора совместимой модели с учетом особенностей крепления "девятки". Ключевой момент – адаптер (сплит-система), обеспечивающий надежную фиксацию и сохранение функционала сигнала. Обязательно сверяйте посадочный диаметр (чаще 74 мм) и количество шлицов (ВАЗ использует 6). При монтаже отключайте АКБ и соблюдайте осторожность с подушкой безопасности (если установлена).

Спортивные педали (резиновые накладки или цельнометаллические комплекты) улучшают эргономику и контроль. Для установки акселератора часто требуется демонтаж стандартной площадки. Тормоз и сцепление обычно крепятся поверх штатных элементов на саморезы или стяжки. Проверяйте отсутствие помех полному ходу педалей и исключите риск соскальзывания ноги при эксплуатации.

Ключевые аспекты тюнинга

Безопасность руля: Используйте только сертифицированные адаптеры. "Универсальные" решения без фиксации могут привести к люфту.
Эргономика педалей: Оптимальный выбор – регулируемые комплекты. Учитывайте удобство "пятки-носка" при перегазовке.
Зазоры: После установки убедитесь в отсутствии контакта педалей с ковром или элементами конструкции при полном нажатии.

Компонент	Сложность установки	Необходимый инструмент
Спортивный руль	Средняя (требует снятия старого руля)	Торкс T30, ключ на 24, съемник руля
Педали (резиновые накладки)	Низкая	Отвертка, саморезы/стяжки из комплекта
Цельнометаллические педали	Средняя (частичный демонтаж штатных)	Дрель, ключи на 10/13, шестигранники

Для металлических педалей обязательна антикоррозийная обработка мест сверления. При замене руля проверьте центровку после сборки: малейший перекос вызовет увод автомобиля. Регулярно контролируйте затяжку всех креплений – вибрации способны ослаблять соединения.

Заморозка фар: технология и практическая реализация

Заморозка фар – это технология восстановления и защиты пластиковых рассеивателей автомобильных фар, направленная на устранение характерного для старых автомобилей (включая ВАЗ-2109) помутнения, пожелтения и мелких царапин. В отличие от простой полировки, заморозка включает нанесение специального защитного прозрачного слоя (лака, герметика, "антигравия"), который придает поверхности глянцевый вид и предохраняет ее от быстрого повторного разрушения под воздействием ультрафиолета, дорожной химии и абразивов.

Практическая реализация технологии требует тщательной подготовки поверхности и соблюдения технологии нанесения защитного состава. Качество результата напрямую зависит от аккуратности выполнения каждого этапа и использования правильных материалов. Для ВАЗ-2109, где фары являются уязвимым элементом экстерьера, эта процедура особенно актуальна для восстановления светопропускания и эстетики.

Этапы проведения заморозки фар на ВАЗ-2109

Процесс состоит из нескольких последовательных шагов:

Демонтаж фары: Для качественной обработки фару необходимо снять с автомобиля. Это обеспечит доступ ко всем поверхностям и защитит кузов от случайного повреждения абразивами или химией.
Тщательная мойка и обезжиривание: Поверхность фары очищается от грязи, битумных пятен, остатков насекомых. Используется автомобильный шампунь и специализированные обезжириватели (антисиликон).
Маскировка: Защитная лента (малярный скотч) наклеивается на прилегающий к рассеивателю корпус фары и участки кузова (если фара не снята) для предотвращения повреждения.
Грубая шлифовка: Удаление глубоких царапин и основного слоя помутнения с использованием влажной шлифовки абразивными кругами или губками с зернистостью P600-P800.
Тонкая шлифовка: Постепенное уменьшение зернистости (P1000 -> P1500 -> P2000 -> P2500-P3000) для устранения следов от предыдущего этапа и получения равномерной матовой поверхности. Каждый этап выполняется перпендикулярно к предыдущему для контроля удаления рисок. Обязательно использование воды!
Тщательная промывка и сушка: Полное удаление абразивной пыли и влаги. Фару необходимо высушить безворсовой салфеткой и дать ей окончательно просохнуть в теплом, безпыльном месте (15-30 минут).
Обезжиривание (финальное): Повторная обработка обезжиривателем для удаления малейших следов жира, пота, пыли перед нанесением лака.
Нанесение защитного лака: Распыление специального прозрачного автомобильного лака для фар или полиуретанового герметика ("антигравия") в 2-3 тонких, равномерных слоя. Крайне важно соблюдать дистанцию, указанную в инструкции к лаку, и выдерживать время межслойной сушки.
Сушка и полимеризация: Окончательная сушка фар в чистом, теплом помещении без пыли в течение времени, рекомендованного производителем лака (обычно 24-48 часов для полной полимеризации).
Установка фары: Монтаж фары обратно на автомобиль.

Критически важные аспекты:

Качество материалов: Использование дешевых абразивов или неподходящих лаков (например, обычного автоэмали) гарантированно приведет к плохому результату и быстрому отслоению покрытия.
Температурный режим: Работы следует проводить при температуре +15°C...+25°C и низкой влажности. Холод или сырость ухудшают адгезию лака.
Чистота: Малейшая пыль или ворс на этапе нанесения лака испортят внешний вид. Идеально – использование окрасочной камеры или "пылесборника".
Безопасность: Обязательно использование респиратора, защитных очков и перчаток при шлифовке и нанесении химии.

Таблица: Рекомендуемые абразивы для шлифовки

Этап	Зернистость (P)	Назначение
Грубая обработка	600, 800	Удаление глубоких царапин, сильного пожелтения/помутнения
Основная шлифовка	1000, 1200	Снятие следов от P600/P800, выравнивание поверхности
Тонкая шлифовка	1500, 2000	Устранение рисок от P1000/P1200, подготовка к финишу
Финишная шлифовка	2500, 3000	Создание равномерной матовой поверхности для лучшей адгезии лака

Предупреждение: Неправильное выполнение шлифовки (слишком долгая работа на одном месте, сильный нажим) или нарушение технологии нанесения/сушки лака может привести к необратимой порче фары (деформация пластика от перегрева, "апельсиновая корка", пузыри, отслоение покрытия).

Монтаж переднего и заднего спойлера

Установка спойлеров на ВАЗ-2109 требует точной разметки и подготовки поверхности. Перед началом работ обязательно проведите примерку элементов, проверьте комплектность крепежа и очистите зоны монтажа от грязи, старой краски и антикора. Для переднего спойлера критично выдержать симметрию относительно центральной оси автомобиля.

Задний спойлер монтируется на крышку багажника, где важно избегать перекосов и учитывать конструкцию штатной ручки. Используйте только специализированный крепеж и герметики для предотвращения коррозии и вибраций. Электрические соединения для стоп-сигналов (если предусмотрены) требуют особой аккуратности.

Пошаговая инструкция

Инструменты и материалы:

Дрель со свёрлами 3-5 мм
Крестовая отвёртка или шуруповёрт
Маркер, малярный скотч, рулетка
Полиуретановый герметик
Комплект саморезов/болтов (обычно входит в набор)
Антикоррозийная грунтовка

Монтаж переднего спойлера:

Приложите спойлер к бамперу, зафиксируйте струбцинами.
Через монтажные отверстия спойлера нанесите метки на бампер.
Просверлите отверстия по меткам (Ø4-5 мм).
Обработайте кромки отверстий грунтовкой.
Нанесите герметик на тыльную сторону спойлера.
Притяните спойлер саморезами через заводские отверстия.

Монтаж заднего спойлера:

Разместите спойлер на крышке багажника, выровняв по контуру.
Отметьте места креплений и зоны под проводку (если есть подсветка).
Снимите обшивку багажника изнутри для доступа к креплениям.
Просверлите отверстия (Ø3-4 мм), защитите кромки грунтовкой.
Проденьте провода для стоп-сигналов через резиновые заглушки.
Зафиксируйте спойлер болтами, подключите проводку к штатной цепи освещения.

Важно: После установки проверьте отсутствие вибраций на разных скоростях. Герметик полностью полимеризуется через 24 часа – избегайте мойки в этот период. Для интеграции подсветки в электропроводку используйте только предохранители и изоленту.

Оптимальные размеры дисков и шин для тюнинга ВАЗ-2109

Стандартные параметры колес ВАЗ-2109 – 13-дюймовые диски с шинами 175/70 R13. Для тюнинга оптимальны размеры 14-15 дюймов: они улучшают управляемость и внешний вид без критичных изменений подвески. Ширина диска подбирается в диапазоне 5-6,5 дюймов (J), а вылет (ET) – от 35 до 40 мм для сохранения кинематики и избежания трения.

Шины подбираются пропорционально диаметру диска. Для 14-дюймовых рекомендованы покрышки 185/60 R14 или 195/60 R14, для 15-дюймовых – 195/50 R15 или 195/55 R15. Узкие шины (менее 185 мм) ухудшают сцепление, а слишком широкие (свыше 205 мм) требуют доработок арок и увеличивают нагрузку на ступичные подшипники.

Ключевые ограничения

Параметр	Безопасный диапазон	Риски при нарушении
Вылет (ET)	35-40 мм	Трение о арки/стойки, износ подвески
Ширина диска	5-6,5J	Деформация шины, увод резины
Диаметр колеса	≤ 15"	Необходимость подрезки арок (от 16")
Высота профиля	≥ 50%	Пробои дисков, дискомфорт на неровностях

Важно: Перед установкой проверьте зазор между колесом и элементами подвески/кузова при полном вывороте руля и сжатии амортизаторов. Использование проставок для изменения вылета требует усиления крепежа и контроля центровки.

Замена сидений: крепление нестандартных моделей

Основная сложность при установке неоригинальных сидений на ВАЗ-2109 – несоответствие штатных крепежных точек и геометрии каркаса. Стандартные отверстия кузова рассчитаны на заводские сиденья с креплением типа "4 болта по прямоугольнику", тогда как многие спортивные или иномарочные модели используют иную схему.

Для надежной фиксации потребуется изготовление переходных пластин (адаптеров) из стального листа толщиной от 3 мм. Ключевые этапы: снятие замеров с нового сиденья, сопоставление с расположением резьбовых втулок кузова, проектировка пластин с учетом необходимых смещений и углов наклона.

Порядок работ и материалы

Необходимые компоненты:

Стальные пластины 3-5 мм (размеры индивидуальны под модель сиденья)
Болты М8 класса прочности 8.8 (длина подбирается по толщине пластин)
Усиленные шайбы и гроверы
Антикоррозийная грунтовка

Технология монтажа:

Демонтировать заводские сиденья, очистить площадку от грязи
Приложить новое сиденье к полу, отметить требуемые точки сверления
Вырезать пластины по контуру основания сиденья с запасом 2-3 см
Просверлить отверстия в пластинах: верхние – под крепеж сиденья, нижние – под кузовные втулки
Обработать пластины преобразователем ржавчины и покрасить
Прикрутить пластины к кузову через штатные втулки
Зафиксировать сиденье на адаптерах, проверить отсутствие люфта

Важно: Перед финальной сборкой убедитесь, что сиденье не контактирует с рулевой колонкой, тоннелем и дверными картами. Зазор до элементов кузова должен составлять минимум 15 мм для компенсации вибраций.

Тип сиденья	Особенности крепления	Рекомендуемая толщина пластины
Спортивные (каркасные)	Требуют усиленных адаптеров из-за высоких нагрузок	5 мм
Иномарочные (штатные)	Частичное совпадение отверстий, минимальная доработка	3-4 мм
Универсальные (типа "Тюнинг")	Часто включают регулируемые кронштейны	4 мм

Безопасность: Категорически запрещается крепление напрямую к тонкому полу без адаптеров – это провоцирует коррозию и деформацию металла. После установки проверяйте затяжку болтов каждые 500 км пробега.

Усиление схемы электрооборудования генератором

Штатный генератор ВАЗ-2109 (37.3701 или 9402.3701) мощностью 55-80 А часто становится узким местом при тюнинге. Установка мощной аудиосистемы, дополнительного освещения (ПТФ, ксенон), обогрева сидений или электрических усилителей руля резко повышает нагрузку на бортовую сеть. Недостаточная отдача генератора ведет к просадкам напряжения, разряду аккумулятора на холостых оборотах и при движении в городе, перегреву и преждевременному выходу из строя как самого генератора, так и аккумулятора.

Решение заключается в замене штатного генератора на более мощную модель. Цель – обеспечить стабильное напряжение (13.8-14.5В) при любых нагрузках и оборотах двигателя, исключить разряд АКБ в пробках и дать запас мощности для будущих доработок. Ключевой параметр – номинальный ток (А), определяющий максимальную выдаваемую мощность (примерно 14В * ток).

Выбор генератора и сопутствующие доработки

Для ВАЗ-2109 доступны варианты:

Оригинальные усиленные: Генераторы от Lada Priora (КЗАТЭ) 90-100А (арт. 9402.3701-06) или 115А (арт. 3202.3771). Прямая замена с минимальными доработками креплений.
Старого образца: Генераторы от "классики" ВАЗ (Г-222) 80-85А. Требуют замены кронштейна и натяжителя.
Иномарочные аналоги: Модели Bosch, Valeo, Denso на 100-150А. Требуют профессионального подбора и изготовления переходных пластин.

Обязательные сопутствующие работы:

Замена проводки: Штатные провода (особенно "масса" и "+" от генератора к АКБ/стартеру) не рассчитаны на большие токи. Необходим монтаж медных кабелей увеличенного сечения (16-25 мм²) с качественной изоляцией и обжимными клеммами.
Аккумулятор: Рекомендуется установка АКБ повышенной емкости (60-75 Ач вместо штатных 55Ач) с хорошими пусковыми токами.
Реле и предохранители: Проверка и замена силовых реле, установка предохранителей номиналом, соответствующим новым кабелям (80-150А в цепи генератор-АКБ).

Таблица: Сравнение вариантов генераторов

Тип генератора	Ток (А)	Сложность установки	Примечание
Штатный (ВАЗ-2109)	55-80	-	База, не подходит для тюнинга
Priora 90А (КЗАТЭ)	90	Низкая	Оптимальный баланс цена/мощность
Priora 115А (КЗАТЭ)	115	Низкая	Максимум для простой замены
Г-222 ("Классика")	80-85	Средняя	Требует замены кронштейнов
Bosch/Valeo 120А+	120-150	Высокая	Требует адаптации, максимум мощности

После установки обязательна проверка напряжения на клеммах АКБ на холостом ходу и под нагрузкой (фары, печка, обогрев на максимум), контроль зарядного тока и отсутствия просадок. Усиление генераторной установки – базовый и критически важный этап для любого серьезного тюнинга электрооборудования "девятки".

Установка турбокомпрессора: расчеты и нюансы

Установка турбины на ВАЗ-2109 требует тщательных инженерных расчетов. Ключевой параметр – степень сжатия двигателя: при стандартных 9.9-10.5 единицах давление наддува не должно превышать 0.5-0.7 Бар без модификации поршневой группы. Обязательно рассчитывается производительность топливных форсунок – штатные 180-200 cc/min недостаточны даже для умеренного буста. Требуется замена на инжекторы от 250-300 cc/min с коррекцией топливной карты.

Терморегулирование критично: интеркулер обязателен для снижения температуры впуска. Без него воздух нагревается до 150-180°C, провоцируя детонацию. Сечение выхлопной системы увеличивают до 48-51 мм для минимизации противодавления. Обязательна установка blow-off клапана для сброса избыточного давления при сбросе газа – это защищает крыльчатку турбины от помпажа и разрушения.

Основные этапы доработок двигателя

Усиление КШМ: кованые поршни с пониженной компрессией (8.0-8.5), шатуны H-образного сечения.
Масляная система
Система управления: чип-тюнинг ЭБУ с установкой датчика детонации и широкополосного лямбда-зонда.

Компонент	Стандарт	Требуется для турбо
Топливный насос	3.8 Бар / 80 л/ч	4.5 Бар / 120+ л/ч (регулятор с обратной связью)
Прокладка ГБЦ	Сталь-асбест 1.2 мм	Многослойная металлическая (MLS) 1.8 мм
Система охлаждения	Радиатор 35 мм	3-х рядный алюминиевый радиатор (50+ мм)

Важно: выбор турбокомпрессора зависит от целевой мощности. Для 150-180 л.с. подходят малогабаритные турбины TD04L-9B или GT15. При ожидаемых 200+ л.с. требуются Garrett GT20/GT22 с ball-bearing картриджем для уменьшения турболага. Обязательно установите манометр наддува и стробоскопическую защиту от детонации – без них эксплуатация опасна для двигателя.

Гибридные решения с буст-контроллером позволяют переключаться между картами двигателя (атмосферная/турбо). Для ВАЗ-2109 оптимально расположение турбины в районе АКБ с коротким магистралями. Подумайте о замене сцепления – штатное не выдержит крутящий момент свыше 200 Нм. После установки проведите обкатку 500-700 км на низком бусте (0.3-0.4 Бар) с поэтапной раскаткой.

Звукоизоляция салона: материалы и этапы работ

Качественная шумоизоляция ВАЗ-2109 радикально улучшает комфорт при эксплуатации, подавляя вибрации двигателя, дорожный гул и аэродинамические шумы. Основные источники звуков – колесные арки, пол, двери, моторный щит и потолок, требующие комплексного подхода к обработке.

Работы выполняются послойно с применением специализированных материалов: вибродемпфирующих панелей (антискрип), звукопоглощающих покрытий (шумка) и барьерных изоляторов (антикор). Каждый слой выполняет конкретную функцию – от подавления резонанса металла до блокировки высокочастотных шумов.

Ключевые этапы работ

Демонтаж салона: снятие сидений, ковров, обшивок дверей, потолка и пластиковых панелей
Очистка и обезжиривание: металлических поверхностей для адгезии материалов
Укладка вибропласта:
- Нанесение на двери, пол, арки и крышу
- Прокатка валиком для устранения воздушных карманов
Монтаж шумоизоляции:
- Бипласт/Сплиттер – на пол и потолок
- Маделин/ИЗОЛОН – в стойки и замкнутые полости
Установка барьерного слоя: фольгированные материалы (Алюфом) поверх шумки
Обработка стыков: герметизация мастикой технологических отверстий
Сборка салона: возврат демонтированных элементов на место

Тип материала	Назначение	Примеры
Вибродемпферы	Подавление резонанса кузова	StP Aero, Шумофф Вибропласт
Звукопоглотители	Снижение воздушных шумов	Битиласт, Splen 3004
Тепло-шумоизоляция	Комбинированная защита	Виброфильтр, Маделин

Сбор документов для легализации тюнинга в ГИБДД

Легализация изменений конструкции ВАЗ-2109 в ГИБДД обязательна при любом тюнинге, затрагивающем безопасность или основные характеристики автомобиля. Без официального разрешения эксплуатация модифицированного транспортного средства запрещена и влечет штрафы, аннулирование регистрации или запрет на использование.

Процесс требует подготовки пакета документов и прохождения установленных процедур проверки. Необходимо подтвердить соответствие выполненных доработок требованиям технических регламентов и безопасности.

Перечень обязательных документов и действий

Основной пакет включает:

Заявление установленного образца о внесении изменений в конструкцию ТС
Паспорт транспортного средства (ПТС) и свидетельство о регистрации (СТС)
Документ, подтверждающий право собственности на автомобиль
Заключение предварительной технической экспертизы о возможности внесения изменений (если требовалось для сложных доработок)
Отчет по итогам технической экспертизы после переоборудования, подтверждающий безопасность конструкции (выдается аккредитованными лабораториями)
Сертификаты соответствия или декларации на установленные нештатные компоненты
Квитанция об оплате госпошлины за внесение изменений в документы

После подачи документов в ГИБДД назначается осмотр автомобиля для проверки соответствия заявленным изменениям. При положительном решении в ПТС и СТС вносятся отметки о легальном тюнинге.

Список источников

При подготовке материалов использовались техническая документация и экспертные публикации, посвященные конструкции, эксплуатации и модификациям ВАЗ-2109. Акцент сделан на проверенных данных от производителей и специализированных автомобильных изданий.

Для углубленного изучения темы рекомендуются следующие источники, содержащие детальные схемы, спецификации и практические рекомендации по тюнингу данной модели.

Официальное руководство по ремонту ВАЗ-2108/2109/21099 (издательство "За рулем")
Каталог запчастей АвтоВАЗ (электронная база оригинальных компонентов)
Технический архив журнала "Авторевю" (тест-обзоры и сравнительные анализы)
Специализированные форумы: клубы владельцев ВАЗ-2109 на Drive2.ru и Auto.ru
Монография "Тюнинг отечественных автомобилей" (разделы по доработке подвески и двигателя)
Профильные YouTube-каналы: экспертные видеоинструкции по установке тюнинг-комплектов
Каталоги производителей тюнинг-ателье (SportAuto, ABEngine и др.)
