ВАЗ-2114 - датчик заднего хода — расположение, признаки неисправности, поиск и замена

Статья обновлена: 18.08.2025

Датчик заднего хода (ДЗХ) на автомобилях ВАЗ-2114 – критически важный элемент электрооборудования. Он отвечает за включение белых фонарей заднего хода при активации передачи реверса, обеспечивая безопасность маневра в условиях недостаточной видимости.

Выход из строя этого датчика не только нарушает требования ПДД, но и создает аварийную ситуацию. Знание его расположения, умение распознать признаки неисправности и освоить процедуру замены – необходимые навыки для владельца "Самары-2".

В статье подробно рассматривается место установки ДЗХ на КПП, характерные симптомы его поломки, методы проверки работоспособности и пошаговый алгоритм самостоятельной замены датчика.

Механический принцип работы датчика включения задней передачи

Датчик включения задней передачи (ДЗХ) на ВАЗ-2114 функционирует по механическому принципу контактного замыкания. Его конструкция основана на физическом взаимодействии с подвижными элементами трансмиссии. При перемещении рычага КПП в положение заднего хода происходит непосредственное воздействие на исполнительную часть устройства.

Шток (подпружиненный толкатель) датчика вдавливается шестерней задней передачи или специальным кулачком на картере коробки передач. Это механическое усилие преодолевает сопротивление внутренней пружины, замыкая контактную группу внутри корпуса. Физическое перемещение элементов обеспечивает электрическое соединение цепи.

Ключевые этапы работы

Включение задней передачи рычагом КПП
Смещение синхронизатора с кулачком на валу
Нажатие кулачком на шток датчика
Сжатие внутренней пружины датчика
Замыкание контактных пластин
Подача +12В на фонари заднего хода

Компонент	Функция
Шток	Принимает усилие от кулачка КПП
Пружина	Возвращает шток в исходное положение
Контакты	Замыкают цепь освещения при срабатывании

Важно: При отпускании рычага КПП пружина датчика выталкивает шток обратно, размыкая контакты и отключая фонари. Износ штока или ослабление пружины приводят к нарушению этого цикла.

Конструкция и устройство датчика заднего хода ВАЗ-2114

Датчик заднего хода на ВАЗ-2114 представляет собой герконовый переключатель магнитоуправляемого типа. Основным элементом конструкции является герметичная стеклянная колба с двумя ферромагнитными контактами, заключенная в корпус из ударопрочного пластика. Корпус имеет цилиндрическую форму с наружной резьбой М12×1.5 для фиксации в картере коробки передач и резиновое уплотнительное кольцо, предотвращающее утечку масла.

К нижней части корпуса интегрирован двухконтактный разъем типа «папа» с клеммами под стандартные колодки автомобильной проводки. Внутри устройства отсутствуют подвижные механические части – замыкание цепи происходит исключительно за счет воздействия магнитного поля на контактную группу геркона. Габаритные размеры датчика не превышают 40 мм в длину при диаметре 18 мм.

Материалы исполнения:
- Корпус – термостойкий полиамид
- Контакты геркона – никель-железный сплав
- Уплотнитель – маслостойкая резина
Электрические параметры:
- Рабочее напряжение: 12 В
- Максимальный коммутируемый ток: 2 А
- Сопротивление контактов в замкнутом состоянии: ≤ 0.5 Ом

Компонент	Назначение
Постоянный магнит	Установлен на штоке вилки КПП, активирует геркон при включении задней передачи
Защитный кожух	Предохраняет стеклянную колбу от вибраций и механических повреждений
Контактные штыри	Обеспечивают подключение к цепи фонарей заднего хода (+12В и «масса»)

Принцип работы основан на сближении постоянного магнита (закрепленного на штоке селектора передач) с корпусом датчика при выборе заднего хода. Магнитное поле замыкает контакты геркона, замыкая цепь питания фонарей заднего хода. Герметичная конструкция исключает влияние влаги, пыли и агрессивных сред на работоспособность контактной группы.

Критическая важность исправной работы датчика заднего хода

Некорректная работа датчика заднего хода на ВАЗ-2114 приводит к полному отключению фонарей заднего хода. Это создает аварийную ситуацию при движении задним ходом в темное время суток или условиях плохой видимости: другие участники движения не видят маневров автомобиля. Риск столкновения с пешеходами, препятствиями или транспортными средствами многократно возрастает.

Неисправность датчика блокирует активацию камеры заднего вида (при наличии штатной мультимедийной системы), лишая водителя визуального контроля за пространством позади авто. Параллельно возникают проблемы с парковочными датчиками – система не получает сигнала о включении передачи и не предупреждает о препятствиях. Механическая коробка передач также страдает: водитель теряет возможность запуска двигателя с "толкача" при севшем аккумуляторе, так как стартер не активируется без сигнала датчика.

Последствия отказа датчика

Безопасность: Отсутствие светового оповещения при движении задним ходом
Юридическая ответственность: Нарушение ПДД (п. 8.12) и риск штрафа при ДТП
Эксплуатационные ограничения:
- Невозможность экстренного пуска двигателя
- Сбои в работе парктроника и камеры заднего вида

Система	Последствия отказа датчика
Осветительная	Не горят белые фонари заднего хода
Электронная	Ошибки CAN-шины, сбой показаний на приборной панели
Вспомогательная	Отключение парктроника и камеры заднего вида

Пренебрежение заменой неисправного датчика трансформирует штатный маневр в опасное действие с непредсказуемыми последствиями. Регулярная проверка работоспособности узла (контроль включения фар при переключении на заднюю передачу) – обязательный элемент технического обслуживания ВАЗ-2114.

Типичные последствия выхода датчика заднего хода из строя

Основным и наиболее очевидным последствием неисправности датчика заднего хода является полное или периодическое отсутствие включения белых фонарей заднего хода при выборе соответствующей передачи. Это создает прямую угрозу безопасности, так как другие участники дорожного движения не видят ваших намерений двигаться назад, особенно в темное время суток, в условиях тумана, дождя или снегопада. Риск столкновения сзади значительно возрастает.

Отказ датчика напрямую влияет на работу всех систем автомобиля, активируемых исключительно сигналом включения задней передачи. Это приводит к тому, что дополнительные устройства, зависящие от этого сигнала, перестают функционировать в нужный момент. Водитель лишается важных вспомогательных функций, критичных при маневрировании задним ходом.

Список критически зависимых систем

Камера заднего вида: Не происходит автоматического включения изображения с камеры на мультимедийном экране при включении задней передачи. Водителю приходится активировать ее вручную (если возможно), что отвлекает от управления.
Парктроник (парковочный радар): Система не активируется автоматически при движении назад. Звуковые и визуальные предупреждения о препятствиях сзади автомобиля отсутствуют, увеличивая риск наезда или удара.
Штатная аудиосистема: Не происходит автоматического приглушения громкости музыки при включении задней передачи (функция присутствует на многих моделях для лучшей слышимости предупреждений парктроника или внешних звуков).

Важно понимать, что сам по себе отказ датчика не влияет на механическую возможность включения задней передачи и движение автомобиля назад. Коробка передач будет функционировать штатно. Однако косвенные риски (ДТП из-за неработающих фар, повреждение автомобиля из-за неработающих парктроника/камеры) делают эксплуатацию с неисправным датчиком крайне нежелательной и опасной.

Точное месторасположение датчика заднего хода в моторном отсеке

Датчик заднего хода на ВАЗ-2114 установлен на коробке переключения передач (КПП) в моторном отсеке. Он вкручен в верхнюю часть картера коробки со стороны правого колеса автомобиля.

Для точной идентификации ищите цилиндрический пластиковый элемент длиной 4-5 см с торчащим из него жгутом проводов. Цвет корпуса обычно черный или серый, а разъём может быть белым либо серым с 2-3 контактами.

Ключевые ориентиры для поиска

Ближайшие элементы:
- Под воздушным фильтром
- Над приводом правого переднего колеса
- Рядом с местом входа тяги кулисы в КПП
Сторона расположения:
- Со стороны аккумулятора (правый борт авто)
- Между картером сцепления и щитком двигателя

Визуальные ориентиры	Тактильные признаки
Вертикальное расположение относительно оси КПП	Пластиковый корпус с металлической резьбой у основания
Электрический разъём направлен в сторону двигателя	Гайка крепления под ключ на 22 мм

Примечание: Для лучшего доступа снимите декоративный кожух двигателя и используйте фонарик – датчик часто скрыт под пучком проводов.

Поиск датчика заднего хода сверху коробки передач

Датчик заднего хода на ВАЗ-2114 расположен на верхней плоскости коробки передач в подкапотном пространстве. Для визуального доступа не требуется демонтаж узлов или подъем автомобиля – осмотр проводится со стороны водителя после открытия капота.

Ищите элемент в передней части КПП, ориентируясь на зону крепления троса привода переключения передач. Датчик вкручен в корпус коробки и соединен с электропроводкой через пластиковый разъем с фиксатором. Цвет корпуса обычно черный или коричневый, диаметр – 20-25 мм.

Идентификация и визуальные признаки

Расположение: Справа от троса переключения передач (при взгляде со стороны двигателя), на расстоянии 8-12 см от места его крепления к КПП.
Крепление: Цилиндрический корпус с шестигранной площадкой под ключ на 22 мм, ввернут в резьбовое отверстие коробки.
Разъем: Двухконтактный пластиковый соединитель с фиксатором-защелкой. Провода идут вдоль картера в общем жгуте.

Подготовка: Заглушите двигатель, включите ручной тормоз, откройте капот.
Локализация зоны: Проследите ход троса КПП от рычага в салоне до места крепления на коробке.
Визуальный осмотр: Сфокусируйтесь на участке справа от троса – датчик виден между корпусом воздушного фильтра и аккумуляторной площадкой.
Подтверждение: Ориентируйтесь на выступающий разъем с проводами желто-зеленого и черного цвета.

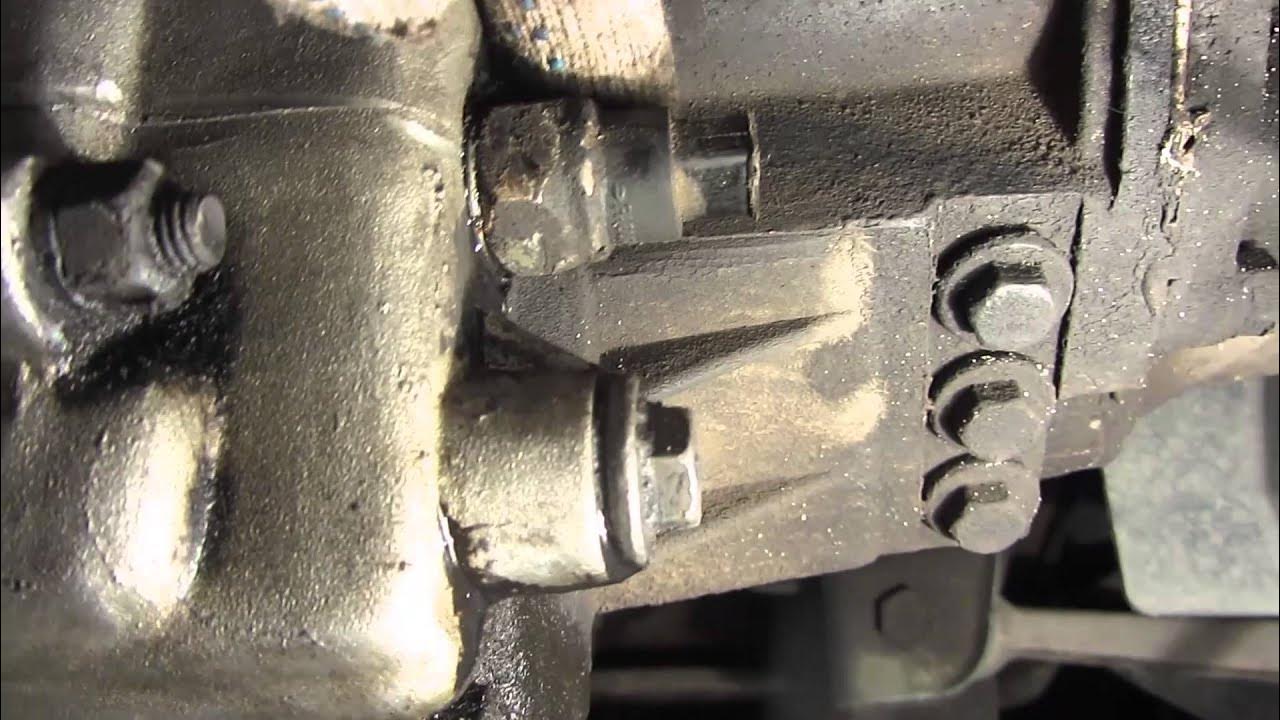

Как найти датчик снизу через смотровую яму

Обеспечьте безопасность: поставьте автомобиль на ручной тормоз, установите противооткатные упоры под передние колеса. Поднимите заднюю часть машины на домкрате и зафиксируйте на подставках, после чего заезжайте в смотровую яму. Наденьте перчатки и используйте фонарь для подсветки рабочей зоны.

Переместитесь под коробку передач в задней части двигательного отсека. Сконцентрируйтесь на левой стороне КПП (со стороны водителя) вблизи места соединения с левым приводом. Датчик заднего хода расположен вертикально на корпусе трансмиссии, ближе к верхней части.

Идентифицируйте по внешнему виду: ищите пластиковый цилиндр диаметром 2-3 см с металлическим корпусом у основания. От устройства отходит единственный электрический разъем с 2 проводами (обычно в черной изоляции).
Проверьте расположение: сравните с соседними датчиками:
- Датчик скорости – находится ближе к радиатору, часто с плоским разъемом
- Датчик положения КПП – устанавливается сверху на коробке
Подтвердите тактильно: на ощупь корпус имеет шестигранник под ключ 22 мм. Провода идут вертикально вверх к основной жгуте.

Внешний вид датчика заднего хода ВАЗ-2114: форма и цветовые маркеры

Датчик заднего хода (ДЗХ) на ВАЗ-2114 представляет собой компактный пластиковый корпус цилиндрической формы. Основная часть корпуса гладкая, с одной стороны имеется шестигранник под ключ (обычно на 22 мм), предназначенный для монтажа и демонтажа, а с противоположной стороны расположена электрическая контактная колодка. От корпуса отходит металлическая резьбовая часть, которой датчик вкручивается в корпус КПП.

Цвет корпуса датчика заднего хода чаще всего черный. Наиболее характерной визуальной особенностью является цветовая маркировка непосредственно на пластиковом корпусе или на контактной колодке. Наиболее распространены датчики с маркировкой яркого белого цвета или желтого цвета. Эта цветная метка (точка, полоса, надпись) является ключевым визуальным идентификатором.

Характерные особенности внешнего вида

Форма: Цилиндрический пластиковый корпус с шестигранником под ключ и резьбовой частью.
Цвет корпуса: Преимущественно черный.
Цветовая маркировка: Ярко выраженная метка белого или желтого цвета на корпусе или колодке.
Контактная колодка: Пластиковый разъем с двумя контактами (реже - одним контактом, если корпус используется как масса).

Вот основные варианты внешнего вида:

Элемент	Характеристика
Общая форма	Цилиндр с шестигранником и резьбой
Материал корпуса	Пластик (основная часть)
Материал резьбовой части	Металл
Типовой цвет корпуса	Черный
Цвет маркировки	Белый или Желтый
Расположение маркировки	На цилиндрической части корпуса или контактной колодке

Важно: При поиске или замене ориентируйтесь именно на цилиндрическую форму, шестигранник, электрический разъем и яркую цветную метку (белую или желтую) на черном фоне корпуса, расположенный на коробке передач в районе правого ШРУСа.

Ориентация датчика относительно других узлов КПП

Датчик заднего хода установлен на верхней плоскости картера коробки передач ВАЗ-2114, со стороны правого колеса (по ходу движения). Он вкручен вертикально в резьбовое отверстие между корпусом дифференциала и картером сцепления. Расположение строго ориентировано относительно оси штока вилки переключения передач, механически связанной с внутренним механизмом КПП.

Электрический разъем датчика направлен перпендикулярно вверх для соединения с жгутом проводки. Корпус устройства находится в непосредственной близости от двух ключевых элементов: датчика скорости (расположенного ближе к блоку цилиндров двигателя) и фланца крепления правого приводного вала (ШРУСа), который размещен ниже и смещен к колесной арке.

Основные ориентиры для идентификации:

Сверху: пространство для доступа к разъему проводки
Спереди (к двигателю): датчик скорости на расстоянии 8-10 см
Снизу: привод правого ШРУСа с защитным пыльником
Слева (к салону): крышка картера сцепления
Справа (к колесу): кронштейн подвески двигателя

Клиническая картина: фонари заднего хода не активируются

Основной симптом – полное отсутствие освещения при включении задней передачи. Водитель не видит подсветки в задних фонарях, что подтверждается визуальным осмотром или предупреждением от других участников движения. Параллельно могут отсутствовать сопутствующие функции: не активируется камера заднего вида или парктроник, если они завязаны на сигнал датчика.

Проблема возникает только при движении назад и не влияет на работу других осветительных приборов. ЭБУ автомобиля не фиксирует ошибку, так как датчик заднего хода не подключен к диагностической шине. В холодную погоду симптомы иногда проявляются ярче из-за температурного сжатия контактов.

Диагностика и сопутствующие признаки

Для подтверждения неисправности датчика выполните проверку:

Включите зажигание и заднюю передачу при работающем двигателе.
Проверьте напряжение на разъеме датчика мультиметром: отсутствие 12В указывает на обрыв цепи или сбой датчика.
Осмотрите контакты на коррозию и плотность прилегания.

Сопутствующие симптомы	О чем свидетельствуют
Мигание фонарей при вибрации кузова	Нарушение контакта в разъеме или проводке
Работа камеры/парктроника при ручном включении	Подтверждает неисправность именно датчика
Окисление корпуса датчика	Повреждение внутренних контактов от влаги

Проблемный запуск двигателя при переключении на заднюю передачу

Некорректная работа датчика заднего хода на ВАЗ-2114 может спровоцировать ситуацию, когда двигатель глохнет или не запускается при активации задней передачи. Это происходит из-за ложного сигнала в электронной системе управления двигателем (ЭСУД), который нарушает алгоритм работы топливного насоса или катушки зажигания. Датчик при замыкании контактов отправляет в ЭБУ постоянный сигнал о включенной передаче, что конфликтует с режимом старта.

Параллельно наблюдаются отказы фонарей заднего хода, хаотичное срабатывание реле бензонасоса или рывки при движении. Проверьте мультиметром цепь датчика: при нейтральном положении КПП сопротивление должно быть бесконечным, при включенной задней передаче – 0-2 Ом. Утечки тока на массу через поврежденную изоляцию проводов также блокируют нормальный запуск.

Диагностика и устранение неисправности

Для локализации проблемы выполните последовательные действия:

Визуально осмотрите проводку возле датчика (расположен в верхней части КПП, рядом с приводом выбора передач) на предмет перетираний и окислов.
Отсоедините разъём датчика и попробуйте запустить двигатель с активированной задней передачей. Если мотор работает – неисправен датчик или его контакты.
Замерьте сопротивление датчика при ручном включении штока КПП в положение заднего хода. Показания ниже 0.5 Ом подтверждают замыкание.

При замене демонтируйте воздушный фильтр для доступа, отключите разъём и выкрутите датчик ключом на 22 мм. Новую деталь установите с усилием 35-45 Н·м, избегая перекоса. Обязательно проверьте целостность фишки подключения – трещины в корпусе разъёма вызывают короткое замыкание контактов.

Нестабильная работа ДВС при движении задним ходом

При движении задним ходом на ВАЗ-2114 могут наблюдаться рывки, падение оборотов двигателя или полная остановка ДВС. Неустойчивая работа сопровождается вибрацией кузова, провалами мощности и хаотичными скачками тахометра, особенно при маневрах на низкой скорости.

Основная причина связана с неисправностью датчика заднего хода (ДЗХ), который передает некорректный сигнал в ЭБУ двигателя. Блок управления не получает подтверждения включения передачи, из-за чего нарушаются алгоритмы стабилизации холостого хода и топливоподачи.

Ключевые причины нестабильности

Окисление контактов ДЗХ – коррозия разъемов мешает передаче сигнала
Механическое повреждение датчика – трещины корпуса после ударов или попадания камней
Износ штока – нарушение контакта внутри ДЗХ из-за естественного старения
Обрыв проводки – повреждение проводов между датчиком и ЭБУ
Загрязнение контактной группы – налет грязи или масла на штоке

Для диагностики включите зажигание и переведите КПП в положение заднего хода. Проверьте мультиметром:

Напряжение на контактах ДЗХ – должно быть 12 В
Целостность цепи между датчиком и блоком предохранителей
Сопротивление датчика при нажатии штока – исправный показывает 0 Ом

При замене ДЗХ (расположен на корпусе КПП снизу) отсоедините колодку проводов, выкрутите датчик ключом на 22 мм. Новую деталь установите с усилием 15-20 Н·м, предварительно смазав резьбу медной пастой. Обязательно проверьте герметичность посадочного места во избежание утечки масла.

Отсутствие звукового сигнала при движении назад

Отсутствие звукового оповещения при включении задней передачи на ВАЗ-2114 указывает на обрыв цепи между датчиком заднего хода и зуммером. Этот симптом проявляется только при активации реверса, тогда как остальные системы автомобиля функционируют нормально.

Неисправность устраняет возможность акустического предупреждения окружающих, что повышает риск ДТП при маневрировании. Проблема требует немедленной диагностики, так как может маскировать сопутствующие поломки электрооборудования.

Диагностика и устранение неполадки

Последовательно выполните проверку элементов цепи:

Контроль работы фонарей заднего хода
- При включенной передаче убедитесь в загорании белых фонарей
- Если фонари неактивны – неисправен датчик или его питание
Проверка предохранителя F18 (15А)
- Найдите в монтажном блоке слева от руля
- Замените при перегорании или плохом контакте
Тестирование зуммера
- Снимите приборную панель для доступа к сигналу
- Подайте 12В напрямую от АКБ на контакты устройства
- Отсутствие звука требует замены зуммера
Прозвонка проводки
- Осмотрите фиолетовый провод от датчика до зуммера
- Ищите обрывы в зоне гофры КПП и под приборной панелью
- Проверьте массу на кузове возле аккумулятора
Проверка контактов датчика
- Снимите разъем с датчика на КПП
- Убедитесь в отсутствии окислов и коррозии
- Зачистите клеммы при необходимости

После устранения неисправности проверьте срабатывание звукового сигнала при включении задней передачи на заведенном двигателе.

При неисправности датчика заднего хода на ВАЗ-2114 первым визуальным признаком становится некорректная работа индикатора задней передачи на приборной панели. Вместо четкого загорания зеленой лампы с символом «R» при включении передачи, водитель может наблюдать полное отсутствие свечения, постоянное горение лампы независимо от положения селектора КПП или ее хаотичное мигание во время движения. Это происходит из-за нарушения передачи сигнала от датчика к комбинации приборов.

В редких случаях, особенно при замыкании проводки датчика, возможны ложные срабатывания других контрольных ламп – например, индикатора «CHECK ENGINE». Система самодиагностики фиксирует ошибку по цепи заднего хода (часто код P0700 или P0705) и активирует общий сигнал неисправности двигателя. Однако мигание «CHECK ENGINE» в этом контексте вторично и исчезает после устранения основной проблемы.

Контрольные лампы как индикатор неисправности датчика заднего хода

Типичные сценарии срабатывания индикаторов

Основной индикатор заднего хода (R):

Лампа не загорается при включении передачи: Наиболее частый признак. Указывает на обрыв цепи, окисление контактов, выход датчика из строя или перегорание лампочки в панели.
Лампа горит постоянно: Сигнализирует о замыкании цепи («плюс» постоянно поступает на панель), механическом залипании штока датчика или его неправильной установке.
Лампа мигает во время движения: Свидетельствует о нестабильном контакте в разъеме датчика, повреждении проводов или внутреннем дефекте датчика.

Влияние на другие системы:

Индикатор	Причина срабатывания	Связь с датчиком
CHECK ENGINE	Ошибки трансмиссии (P0700, P0705)	ЭБУ фиксирует неисправность цепи заднего хода
Лампа АКПП*	Сбои в работе АКПП	Некорректный сигнал о включении передачи

*Актуально для модификаций с автоматической коробкой передач

Важно: Неисправность датчика заднего хода НЕ приводит к срабатыванию ламп заряда АКБ, давления масла или тормозной системы. Если эти индикаторы горят одновременно с проблемами индикатора «R», причина комплексная и требует отдельной диагностики.

Ошибки ЭБУ, связанные с цепью заднего хода

Электронный блок управления (ЭБУ) ВАЗ-2114 контролирует цепь датчика заднего хода (ДЗХ) через вход Х2/5 колодки диагностического разъёма. При выявлении несоответствий в сигнале или обрыве цепи блок фиксирует ошибки в памяти, которые можно считать сканером. Типичные коды неисправностей для этой цепи – P0700 (общая неисправность системы трансмиссии) и P0705 (неисправность датчика/цепи положения селектора передач).

Активная ошибка обычно провоцирует постоянное включение фонарей заднего хода (даже на нейтрали) или их полное отключение при включении передачи. ЭБУ также может блокировать запуск двигателя (имитируя проблемы с иммобилайзером), переходить в аварийный режим с плавающими оборотами или игнорировать сигнал ДЗХ при активации парктроника/камеры.

Диагностика и устранение ошибок

Последовательность действий при обнаружении ошибок цепи ДЗХ:

Визуальный осмотр проводки: Проверьте целостность проводов от датчика до ЭБУ (серый провод с красной полосой), уделяя внимание участкам возле гофры КПП и колодок. Ищите перетёртости, окислы.
Тестирование датчика:
- Снимите разъём с ДЗХ (расположен на КПП сверху, рядом с селектором).
- Измерьте сопротивление между контактами датчика мультиметром. При включённой задней передаче – ~0 Ом (короткое замыкание), на нейтрали – бесконечность (обрыв).
Проверка цепи на массу: Убедитесь, что чёрный провод ДЗХ надёжно закреплён на кузове/КПП. Очистите контакт.
Проверка питания: При включённом зажигании измерьте напряжение на серо-красном проводе в разъёме ДЗХ. Отсутствие +12В указывает на обрыв в цепи до ЭБУ или предохранителе F20 (7.5А).

Код ошибки	Описание	Типичные причины
P0705	Неисправность датчика положения селектора (включая ДЗХ)	Обрыв/КЗ в цепи, окисление контактов, залипание штока датчика
P0700	Общая ошибка трансмиссии	Сопутствует P0705 при сбоях сигнала ДЗХ

После ремонта удалите ошибки через диагностический разъём OBD-II. Если ошибки возвращаются – проверьте целостность контактов в колодке ЭБУ (контакт 51) или возможный внутренний сбой блока управления. Короткое замыкание на массу в серо-красном проводе часто имитирует постоянно включенный датчик, замыкание на +12В – его полную неактивность.

Закисление контактов вокруг датчика как причина поломки

Окисление контактов в разъёме датчика заднего хода – частая проблема, вызванная воздействием влаги, дорожных реагентов и грязи. Электрохимическая коррозия нарушает проводимость цепи, блокируя передачу сигнала на блок управления и фонари заднего хода. Особенно подвержены этому контакты в колодке жгута проводов, подключённой к датчику.

Негерметичность уплотнителя датчика или повреждение изоляции проводов ускоряют процесс окисления. Со временем на металлических поверхностях образуется слой оксидов и карбонатов, создающий барьер для электрического тока. Это приводит к ложным срабатываниям системы или полному отсутствию реакции при включении задней передачи.

Признаки закисления контактов

Непостоянная работа фонарей заднего хода (включаются через раз или гаснут при вибрации)
Отсутствие звукового сигнала при движении назад
Срабатывание задних фар при покачивании разъёма рукой
Появление ошибки Р0500 (неисправность датчика скорости) в диагностике

Процесс устранения

Отсоедините клемму «–» аккумулятора для обесточивания цепи.
Снимите разъём с датчика, расположенного на КПП сверху возле правого ШРУСа.
Оцените состояние контактов: белый/зелёный налёт, потемнение металла.
Очистите контакты:
- Щёткой с мягким ворсом
- Специальным очистителем электроцепей (WD-40 Contact Cleaner)
- Мелкой наждачной бумагой (№600-800)
Обработайте контакты токопроводящей смазкой или силиконовым спреем.
Проверьте целостность проводов возле разъёма на отсутствие переломов.
Установите разъём на место до характерного щелчка.

Профилактическая мера	Эффект
Обработка разъёма герметиком	Защита от влаги
Регулярная мойка днища зимой	Удаление реагентов
Нанесение медной смазки на корпус датчика	Замедление коррозии

Важно: При сильном повреждении контактов или проводов требуется замена колодки разъёма. Если очистка не восстановила работу системы – проверьте целостность самого датчика и реле заднего хода.

Механические повреждения корпуса датчика

Корпус датчика заднего хода ВАЗ-2114 подвержен механическим воздействиям из-за расположения в нижней части коробки передач. Удары камнями, наезд на препятствия или неаккуратный ремонт могут вызвать трещины, сколы или деформацию пластикового корпуса.

Нарушение целостности корпуса приводит к проникновению влаги, грязи и технических жидкостей внутрь датчика. Это провоцирует коррозию контактов, замыкание электрической цепи или полное разрушение чувствительного элемента, что мгновенно выводит устройство из строя.

Последствия и диагностика

Основные признаки повреждения корпуса:

Видимые трещины или сколы на корпусе
Подтекание трансмиссионного масла в месте установки
Отсутствие включения фонарей заднего хода при визуально целой проводке

Для подтверждения дефекта выполните проверку:

Очистите корпус датчика от загрязнений
Осмотрите на предмет нарушений геометрии и герметичности
Проверьте крепление – смещение может указывать на удар

Тип повреждения	Вероятная причина	Эффект
Сквозная трещина	Прямой удар	Короткое замыкание
Деформация посадочного фланца	Неправильный монтаж	Разгерметизация КПП
Отлом крепежной лапки	Вибрация	Потеря контакта

При обнаружении дефектов корпуса датчик подлежит замене – ремонту не подлежит. Установите новый узел с чисткой посадочного места и контролем зазора.

Обрыв проводки на участке крепления к КПП

Проводка датчика заднего хода (ДЗХ) на ВАЗ-2114 в зоне крепления к коробке передач подвержена повышенным механическим нагрузкам и вибрациям. Постоянное движение кулисы КПП и воздействие высоких/низких температур приводят к перетиранию изоляции и обрыву токоведущих жил, особенно в месте фиксации жгута к кронштейну на коробке или кузове.

Характерным признаком именно этого повреждения является периодическое пропадание задних фонарей при включенной передаче R, зависящее от положения кулисы или угла изгиба жгута. Если пошевелить разъем ДЗХ или сам жгут возле КПП при работающем зажигании и включенной задней передаче, лампы могут кратковременно заработать.

Поиск и устранение обрыва

Для диагностики и ремонта выполните следующие действия:

Заглушите двигатель, включите ручной тормоз, снимите минусовую клемму с АКБ.
Обеспечьте доступ к КПП (загнав авто на яму/подъемник или сняв воздушный фильтр).
Визуально осмотрите жгут проводов ДЗХ на всем участке от разъема датчика до места крепления к кузову/КПП. Ищите:
- Перетертую или расплавленную изоляцию
- Надломы проводов
- Окисление контактов в разъеме
- Плохую фиксацию жгута (болтается, касается подвижных деталей)
Прозвоните мультиметром цепь проводов ДЗХ (обычно черный и черно-голубой) от колодки фишки до контактов задних фонарей. Обрыв чаще всего обнаруживается в зоне изгиба у кронштейна крепления.

При обнаружении повреждения:

Зачистите концы оборванных проводов.
Соедините их методом пайки с обязательной термоусадкой или качественной изолентой.
Надежно зафиксируйте жгут хомутами, исключив натяжение и контакт с острыми кромками/горячими частями.
Защитите место ремонта дополнительным гофро-рукавом.

После ремонта проверьте работу задних фонарей при включенной передаче R на разных оборотах двигателя, активно перемещая кулису КПП. Убедитесь в стабильной работе цепи и отсутствии замыканий.

Критерии оценки непригодности датчика для эксплуатации

Основной признак неисправности – полное отсутствие включения фонарей заднего хода при активации передачи. Водитель обнаруживает проблему визуально или через предупреждения пассажиров, особенно в условиях плохой видимости. Это создаёт аварийную ситуацию, так как другие участники движения не информированы о манёврах автомобиля.

Дополнительным симптомом служит хаотичное срабатывание фонарей: самопроизвольное включение/выключение без переключения на заднюю передачу или мигание во время движения. Такое поведение указывает на внутренние повреждения контактной группы или корпуса датчика, приводящие к замыканиям.

Диагностические признаки

Механические повреждения: Трещины или сколы на пластиковом корпусе, деформация монтажного фланца
Коррозия контактов: Окисление или разрушение клемм подключения, нарушающее проводимость
Течь трансмиссионной жидкости: Наличие масляных пятен вокруг датчика, свидетельствующее о разгерметизации

Параметр проверки	Норма	Неисправность
Сопротивление цепи	0-1 Ом (замкнуто)	Обрыв (>100 кОм)
Рабочее напряжение	12±0.5V	Скачки/отсутствие напряжения
Реакция на толчок	Стабильные показатели	Кратковременное замыкание при встряске

Проверка контактов мультиметром: Отсутствие проводимости между клеммами при включённой передаче
Видимая деградация уплотнителя: Твёрдость резины, потеря эластичности, трещины
Ошибка бортовой системы: Фиксация кода неисправности B1003 или B1004 в памяти ЭБУ

Подготовка мультиметра для диагностики цепи

Перед началом проверки цепи датчика заднего хода ВАЗ-2114 мультиметр необходимо правильно настроить. От корректности этих подготовительных операций напрямую зависит точность диагностики и безопасность работы с электрооборудованием автомобиля. Убедитесь, что измерительный прибор исправен и имеет достаточный заряд батареи.

Сначала переключите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном до 20 В. Это необходимо для контроля наличия питания в цепи. Для проверки целостности проводки и сопротивления датчика потребуется переключить прибор в режим измерения сопротивления (Ω) со звуковым сигналом прозвонки либо в диапазон 0-200 Ом.

Последовательность калибровки прибора

Зачистите кончики щупов наждачной бумагой для обеспечения надежного контакта
В режиме прозвонки замкните щупы между собой – должен прозвучать сигнал
При измерении сопротивления коснитесь щупами друг друга – значение должно быть 0-0.5 Ом
Проверьте батарею прибора: в режиме Ω разомкнутые щупы должны показывать "1" (бесконечность)

Важно! При диагностике цепи обязательно отсоединяйте разъем датчика заднего хода. Работа под напряжением без отключения питания может привести к повреждению мультиметра и электронных компонентов автомобиля.

Режим мультиметра	Диапазон	Цель проверки
DCV (постоянное напряжение)	0-20 В	Наличие питания в цепи
Ω (сопротивление)	0-200 Ом	Целостность обмотки датчика
Зуммер (прозвонка)	N/A	Целостность проводки

Тестирование показаний сопротивления мультиметром

После демонтажа датчика заднего хода (ДЗХ) с коробки передач ВАЗ-2114 выполняется проверка его электрического сопротивления мультиметром. Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном до 200 кОм. Подключите щупы прибора к контактам разъёма датчика – полярность подключения не имеет значения.

Исправный ДЗХ в состоянии покоя (кнопка не нажата) должен показывать бесконечно большое сопротивление («обрыв»). Нажмите на шток датчика пальцем, имитируя включение задней передачи. При нажатии мультиметр должен зафиксировать сопротивление близкое к нулю (0,2–5 Ом), что подтверждает замыкание контактов внутри устройства.

Интерпретация результатов и типичные неисправности

Отклонения от нормы свидетельствуют о неисправности:

Постоянное бесконечное сопротивление (даже при нажатии штока) – обрыв цепи внутри датчика, заклинивание механизма.
Постоянное нулевое сопротивление (без нажатия штока) – залипание контактов, короткое замыкание.
Нестабильные показания (скачки, плавающие значения) – окисление контактов, разрушение токопроводящего слоя.

Состояние датчика	Показания мультиметра (Ω)	Диагноз
Шток свободен	∞ (OL)	Норма
Шток нажат	0,2–5	Норма
Шток нажат/свободен	∞ (OL)	Обрыв цепи
Шток свободен	0	Короткое замыкание

При обнаружении неисправности датчик подлежит замене. Если показания соответствуют норме, проверьте целостность проводки от разъёма ДЗХ до блока предохранителей и ламп заднего хода.

Проверка напряжения на контактах разъема

Отсоедините разъем от датчика заднего хода. Включите зажигание автомобиля и установите рычаг КПП в положение заднего хода (требуется помощник или фиксация рычага). Подготовьте мультиметр: переключите в режим измерения постоянного напряжения DCV с диапазоном до 20 В.

Черный щуп мультиметра подключите к неокрашенной металлической части кузова (масса). Красным щупом последовательно коснитесь каждого контакта в разъеме проводки. Фиксируйте показания прибора для обоих контактов.

Оценка результатов измерений

Корректные значения напряжения для исправной цепи:

Контакт	Ожидаемое напряжение
Питающий (от предохранителя F15)	~12 В
Сигнальный (к лампе заднего хода)	0 В

Типовые несоответствия и их причины:

Нет напряжения на питающем контакте - перегорел предохранитель F15 (10 А), обрыв провода от монтажного блока, окисление контактов.
Напряжение на сигнальном контакте > 0 В - короткое замыкание в проводке на плюсовую шину, повреждение изоляции.
Напряжение на питающем контакте < 11 В - слабый контакт в цепи, окисление разъемов, просадка напряжения.

При отсутствии 12 В на питающем контакте проверьте целостность предохранителя F15 и проводки от монтажного блока. Если напряжение на сигнальном контакте присутствует, выполните прозвонку провода на КЗ к питанию. Корректные показания подтверждают исправность цепи до датчика.

Диагностика целостности проводки методом прозвона

Прозвон проводки выполняется для выявления обрывов, плохого контакта или короткого замыкания в цепи датчика заднего хода. Для этого потребуется мультиметр, переведенный в режим измерения сопротивления (Ω) или звуковой прозвонки. Предварительно необходимо получить доступ к электрическим разъемам цепи.

Обязательно отсоедините минусовую клемму аккумулятора перед началом работ. Определите схему подключения датчика: на ВАЗ-2114 используется два провода – питание (+12В при включенной задней передаче) и сигнальный провод, идущий к комбинации приборов. Снимите разъемы с датчика и блока предохранителей.

Порядок диагностики мультиметром

Проверка цепи на обрыв:
- Подключите щупы мультиметра к контактам одного провода на разъемах датчика и блока предохранителей.
- Исправный провод: сопротивление 0–2 Ома (или звуковой сигнал).
- Обрыв: сопротивление «∞» (мультиметр показывает «1» или «OL»).
Проверка на КЗ с массой:
- Один щуп закрепите на чистом металле кузова, второй – на контакте проверяемого провода.
- Норма: сопротивление >1 кОм (отсутствие звукового сигнала).
- Короткое замыкание: сопротивление близко к 0 Ом.

Типовые неисправности цепи:

Проблема	Признак при прозвоне	Локализация
Обрыв провода	Отсутствие контакта между разъемами	Участок от колодки датчика до моторного щита
Окисление контактов	Сопротивление 5–50 Ом	Разъемы датчика, колодка предохранителей
КЗ на массу	Звуковой сигнал при проверке «провод–кузов»	Перетертая изоляция в районе гофры рулевой рейки

Визуальный осмотр на предмет окислов и коррозии

После обнаружения признаков неисправности датчика заднего хода (отказ фонарей, проблемы с камерой, рывки при включении передачи) выполните тщательный визуальный осмотр элемента. Обесточьте автомобиль, сняв минусовую клемму с аккумулятора, и обеспечьте доступ к датчику, расположенному на коробке передач сверху или сбоку.

Сфокусируйтесь на контактах и корпусе устройства. Ищите характерные визуальные дефекты: белесые, зеленоватые или голубоватые отложения на металлических частях, рыхлый налет ржавого цвета, отслоение или вздутие защитного покрытия. Проверьте целостность пластикового корпуса на предмет трещин и состояние изоляции проводов.

Ключевые точки осмотра и действия

Основные зоны риска и методы оценки:

Электрический разъем: Отсоедините колодку и осмотрите штырьки/гнезда. Окислы проявляются как матовый налет, препятствующий контакту.
Металлический корпус датчика: Ищите пятна коррозии, особенно у основания и в местах крепления.
Крепежная резьба: Проверьте наличие ржавчины, затрудняющей демонтаж.
Проводка: Проследите видимый участок жгута на предмет перетираний, оплавлений или повреждения изоляции.

При обнаружении слабых окислов на контактах попробуйте очистить их щеткой с металлическим ворсом или мелкой наждачной бумагой (предварительно сняв датчик), после чего обработайте контактной смазкой. Сильная коррозия корпуса, трещины или повреждения проводов требуют обязательной замены датчика.

Моделирование сигнала для имитации работы датчика

Моделирование сигнала датчика заднего хода применяется для диагностики электроцепей и проверки работоспособности фонарей, ЭБУ или камеры без самого датчика. Это особенно актуально при подозрении на обрыв проводки или неисправность управляющих компонентов системы, когда требуется локализовать проблемный участок.

Для имитации сигнала необходимо воспроизвести электрический импульс, аналогичный выдаваемому исправным датчиком при включении задней передачи. В штатном режиме контакт замыкается на массу при активации селектора КПП, подавая на контроллер или фары напряжение 12 В через цепь питания.

Способы генерации тестового сигнала

Основные методы имитации с использованием подручных средств:

Прямое замыкание на массу: Снять разъём с датчика, подключить контрольный провод между контактом цепи фонарей (обычно синий провод с красной полосой) и минусом АКБ/кузовом.
Использование переключателя: В разрыв цепи добавить кнопку/тумблер для ручного управления подачей напряжения на фары при диагностике.
Эмуляция через диагностический разъём: Для продвинутой проверки ЭБУ – подача сигнала через сканер OBD-II с функцией активации исполнительных механизмов.

Параметр	Значение	Цель проверки
Напряжение	12±0.5 В	Корректность работы фонарей
Тип сигнала	Постоянный «+»	Целостность цепи до потребителей
Точка подключения	Клемма «B» разъёма датчика	Исключение обрыва проводки

Меры предосторожности:

Отключать АКБ перед манипуляциями с проводкой
Использовать провода с изоляцией и «крокодилы» для надёжного контакта
Избегать короткого замыкания на плюсовые клеммы

При успешном срабатывании фонарей или активации камеры во время теста неисправность однозначно локализуется в механической части датчика либо приводе штока КПП. Отсутствие реакции указывает на обрыв проводки, повреждение блока предохранителей или выход из строя конечных потребителей сигнала.

Инструментарий для замены: рожковые ключи на 13

Рожковый ключ на 13 мм – основной инструмент для демонтажа/монтажа датчика заднего хода ВАЗ-2114. Его конструкция с U-образным зевом обеспечивает прямой доступ к гайке крепления в ограниченном пространстве под капотом. Применение ключа другого размера или типа (накидного, торцевого) часто невозможно из-за плотной компоновки узлов возле коробки передач.

Качество инструмента критично: деформированные грани или несоответствие размеру вызовут срыв шлицов гайки. Используйте ключ с точной калибровкой и маркировкой ГОСТ/ISO. Удлинённая рукоятка предпочтительнее – она снижает риск «слизывания» граней при откручивании прикипевшего крепежа.

Техника работы с ключом

Очистите резьбовое соединение от грязи щёткой
Обработайте гайку проникающей смазкой (WD-40) за 10 минут до откручивания
Плотно зафиксируйте рожки ключа на параллельных гранях гайки
При откручивании давите на рукоятку вниз (против часовой стрелки)
При затяжке нового датчика приложите умеренное усилие (15-20 Н·м)

Важно: при демонтаже избегайте перекоса ключа – это гарантированно повредит грани. Если гайка не поддаётся, не увеличивайте рычаг дополнительными трубками – высока вероятность обрыва шпильки датчика. В таком случае потребуется высверливание крепежа.

Необходимые материалы: ветошь и проникающая смазка

Для замены датчика заднего хода на ВАЗ-2114 потребуется минимальный набор расходных материалов. Основные позиции включают ветошь и качественную проникающую смазку типа WD-40 или её аналогов. Эти компоненты критически важны для безопасного и эффективного выполнения работ.

Ветошь необходима для очистки посадочного гнезда от грязи и остатков старой смазки перед установкой нового датчика. Проникающая смазка применяется для предварительной обработки резьбового соединения, которое часто "прикипает" из-за коррозии и температурных перепадов.

Дополнительные рекомендации

Защитные перчатки - предотвращают загрязнение рук и контакт с техническими жидкостями
Щётка по металлу - для механической очистки контактов и прилегающих поверхностей
Диэлектрическая смазка - наносится на контакты после установки для защиты от окисления

Материал	Назначение
Проникающая смазка	Обработка резьбы для предотвращения срыва граней и облегчения демонтажа
Чистая ветошь	Удаление загрязнений с разъёма и посадочного места датчика

Важно: Не используйте легковоспламеняющиеся растворители вместо проникающей смазки - это создаёт риск возгорания при контакте с горячими деталями КПП.

Специальное уплотнительное кольцо для нового датчика

При замене датчика заднего хода на ВАЗ-2114 критически важно установить новое уплотнительное кольцо, идущее в комплекте с деталью. Это резиновое кольцо обеспечивает герметичность соединения между корпусом датчика и отверстием в картере КПП, предотвращая утечку трансмиссионного масла. Использование старого, деформированного кольца или монтаж без уплотнителя гарантированно приведет к протечкам.

Кольцо должно плотно обхватывать металлическую часть датчика в специальной канавке. Перед установкой очистите посадочное место на коробке передач от грязи и остатков старой резины, а новое кольцо смажьте тонким слоем трансмиссионного масла – это облегчит монтаж и предотвратит повреждение при вкручивании.

Особенности работы с уплотнителем

Контроль целостности: перед монтажом проверьте кольцо на отсутствие трещин, надрывов или перекручивания
Правильная посадка: убедитесь, что уплотнитель полностью встал в канавку датчика без пережатия
Момент затяжки: закручивайте датчик вручную до упора, затем дотяните ключом на 1/4 оборота – чрезмерное усилие деформирует кольцо

После замены обязателен контроль уровня масла в КПП и проверка отсутствия подтеканий в районе установки датчика в течение первых 100 км пробега.

Как выбрать оригинальный датчик по каталожному номеру

Определите актуальный каталожный номер датчика заднего хода для ВАЗ-2114 через официальные источники: электронные каталоги LADA (ETKA), сайты проверенных поставщиков OEM-запчастей (например, Exist.ru) или документацию к автомобилю. Избегайте общих поисковых запросов – уточняйте модель, год выпуска и двигатель, так как номера могут различаться.

Перепроверьте найденный номер на сайте производителя датчиков (например, Bosch, ERA) в разделе "Оригинальные каталоги" или через VIN-код авто. Оригинальные артикулы для ВАЗ-2114 обычно начинаются с 21150-, 21120- или 1118- (например, 21150-3843010-82).

Ключевые шаги при покупке

Сверьте маркировку:
- На упаковке должен быть логотип LADA или бренда-изготовителя (ОЕМ)
- Номер на корпусе датчика обязан совпадать с упаковкой и вашим запросом
Проверьте защитные элементы:
- Голограмма производителя на коробке
- Четкая печать без размытий на этикетке
Избегайте подделок:
- Не покупайте детали с артикулами, где изменены 1-2 цифры
- Отклоняйте предложения без заводской упаковки

Параметр	Оригинал	Аналог/подделка
Материал корпуса	Термостойкий пластик	Хрупкий пластик
Контактные штыри	Латунь с покрытием	Сталь без защиты
Вес	~45-50 грамм	~30-35 грамм

Важно: сохраняйте чек! Гарантия на оригинальные датчики LADA – 12-24 месяца. При несоответствии номера или дефектах требуйте замену.

Аналоги датчика: бренды и гарантийные условия

Оригинальный датчик заднего хода ВАЗ-2114 (артикул 2110-3843010) имеет несколько аналогов от проверенных производителей. Их стоимость варьируется от 150 до 800 рублей в зависимости от бренда и места покупки.

При выборе аналога обращайте внимание на соответствие резьбы (М12×1.5), напряжение срабатывания (8-14V) и тип коннектора. Качественные дубликаты сохраняют совместимость с проводкой автомобиля без доработок.

Бренд	Страна	Гарантия	Особенности
Fenox	Беларусь	12-18 месяцев	Металлический корпус, усиленная изоляция
ERA	Италия	24 месяца	Тефлоновое уплотнение, термостойкость до +150°C
Lampsa	Россия	6 месяцев	Бюджетный вариант, пластиковый корпус
Profit	Россия	12 месяцев	Никелированные контакты, защита от коррозии

Отключение АКБ для электробезопасности работ

Перед демонтажем датчика заднего хода на ВАЗ-2114 обязательно обесточьте бортовую сеть, отключив аккумуляторную батарею. Это исключит риск короткого замыкания при случайном касании клемм или проводов инструментом, а также предотвратит повреждение электронных компонентов автомобиля.

Игнорирование этого этапа может привести к выходу из строя ЭБУ, предохранителей или других систем. Убедитесь, что зажигание выключено, ключ извлечен из замка, а все потребители энергии (фары, магнитола) деактивированы.

Правильная последовательность отключения АКБ

Ослабьте ключом на 10 мм гайку отрицательной клеммы (чёрный провод, маркировка «–»)
Снимите клемму с вывода АКБ и зафиксируйте провод в стороне от металлических поверхностей
Повторите действия для положительной клеммы (красный провод, «+»)

Критичные требования безопасности:

Первой снимается именно «минусовая» клемма – это предотвращает КЗ при случайном контакте ключа с кузовом
Используйте диэлектрические перчатки и защитные очки
Не допускайте соприкосновения снятых клемм между собой или с корпусом авто

Ошибка	Последствие
Отключение только «плюса»	Риск КЗ через массу кузова
Работа без перчаток	Ожоги кислотой или током при КЗ
Соприкосновение клемм	Искрение, оплавление проводов

После завершения работ подключение выполняйте в обратном порядке: сначала наденьте и затяните «плюсовую» клемму, затем «минусовую». Убедитесь в надёжной фиксации проводов перед запуском двигателя.

Обеспечение доступа через снятие защиты двигателя

Датчик заднего хода на ВАЗ-2114 расположен на корпусе коробки передач (КПП) в моторном отсеке. Для его визуального осмотра, проверки или замены необходимо обеспечить удобный доступ к месту установки. Основным препятствием на пути к датчику часто является металлическая или пластиковая защита картера двигателя, установленная под передней частью автомобиля.

Снятие защиты – обязательный этап, так как она полностью перекрывает доступ к нижней части КПП и самому датчику. Работы проводятся снизу автомобиля, поэтому требуется либо подъемник, либо эстакада, либо надежная установка машины на смотровую яму. Убедитесь, что автомобиль надежно зафиксирован стояночным тормозом и противооткатными упорами.

Процесс снятия защиты двигателя

Для демонтажа защиты выполните следующие действия:

Подготовьте инструмент: Вам понадобится ключ или головка на 10 мм (реже 13 мм в зависимости от креплений) и вороток/трещотка.
Очистите крепеж: Обработайте болты/гайки крепления защиты WD-40 или аналогичным составом, если они сильно закисли.
Выкрутите крепежные элементы: Находите и последовательно откручивайте все болты или гайки (обычно 6-8 штук), удерживающие защиту по ее периметру. Запомните места установки болтов разной длины, если они есть.
Снимите защиту: Аккуратно потяните защиту вниз и в сторону, освобождая ее из возможных направляющих или пазов на кузове. Следите за проводкой и шлангами, которые могут мешать.
Уберите защиту в сторону: Отложите снятую защиту, очистите ее от грязи и масла при необходимости.

Важно: После снятия защиты внимательно осмотрите место установки датчика заднего хода на КПП. Он расположен в передней части коробки, ближе к радиатору, часто рядом с приводом правого ШРУСа. Датчик имеет прямоугольный пластиковый корпус с контактной колодкой и одним крепежным болтом.

Обратная установка защиты производится в обратном порядке после завершения работ с датчиком. Убедитесь, что все крепежные элементы затянуты равномерно и надежно.

Определение колодки питания датчика заднего хода

Колодка питания датчика заднего хода (ДЗХ) на ВАЗ-2114 представляет собой небольшой пластиковый разъем с проводами, подключаемый непосредственно к самому датчику. Она является частью электропроводки автомобиля и служит для передачи управляющего сигнала и питания на датчик при включении задней передачи.

Эта колодка расположена непосредственно на коробке передач (КПП), в непосредственной близости от места установки самого датчика заднего хода. Чтобы получить к ней доступ, необходимо частично демонтировать или сдвинуть воздухозаборник, идущий от корпуса воздушного фильтра к дроссельному узлу.

Как идентифицировать колодку ДЗХ

Найти нужную колодку среди других разъемов на КПП помогут следующие характерные признаки:

Расположение: Находится на корпусе коробки передач, в районе верхней крышки (со стороны аккумулятора и воздушного фильтра).
Тип разъема: Чаще всего это пластиковый разъем на два контакта.
Цвета проводов: Это самый надежный идентификатор:
- Один провод обычно имеет черный или черно-белый цвет – это масса.
- Второй провод чаще всего синий или сине-белый – это провод управляющего сигнала +12В при включенной задней передаче.
Направление проводов: Провода от колодки идут вверх, в общий жгут электропроводки двигателя/КПП.

Для абсолютной уверенности рекомендуется свериться с цветовой маркировкой проводов:

Контакт в колодке	Цвет провода	Назначение
1	Черный (Чр) или Черно-белый (Чр-Бж)	Масса ("-")
2	Синий (С) или Сине-белый (С-Бж)	Сигнал +12В при включенной задней передаче

Примечание: Цветовая маркировка может незначительно отличаться в зависимости от года выпуска автомобиля и производителя жгута проводов, но сочетание черного/синего является наиболее распространенным для ВАЗ-2114.

Расфиксация разъема и отсоединение проводов

После определения местоположения датчика заднего хода и обеспечения доступа к нему приступайте к работе с электрическим разъемом. На корпусе датчика установлен пластиковый разъем с подходящим к нему жгутом проводов. Фиксация разъема осуществляется специальным пластиковым язычком, предотвращающим самопроизвольное рассоединение.

Внимательно осмотрите разъем, чтобы визуально идентифицировать фиксирующий элемент. Он представляет собой выступающий гибкий выступ на верхней или боковой части корпуса разъема. Перед отсоединением убедитесь в отсутствии грязи или влаги вокруг соединения.

Порядок действий

Расфиксация язычка: Плотно нажмите пальцем (или тонкой плоской отверткой при затрудненном доступе) на фиксирующий язычок. Не прикладывайте чрезмерных усилий, чтобы не сломать пластик.
Отсоединение разъема: Удерживая язычок в нажатом (отжатом) состоянии, второй рукой аккуратно потяните корпус разъема вдоль оси датчика (параллельно корпусу КПП). Избегайте рывков и перекоса.
Контроль: После снятия визуально проверьте контакты разъема и ответной части на датчике на предмет окисления, повреждений или следов перегрева.

Важные предостережения:

Никогда не тяните за провода – это может привести к обрыву проводников внутри жгута или повреждению изоляции.
Избегайте попадания технических жидкостей (масла, тормозной жидкости) на контакты разъема.
При сильном прикипании или загрязнении обработайте соединение очистителем электрооборудования перед расфиксацией.

Техника откручивания прикипевшего корпуса датчика

При длительной эксплуатации корпус датчика заднего хода ВАЗ-2114 часто прикипает к посадочному отверстию в коробке передач из-за коррозии, грязи и температурных перепадов. Прямое механическое воздействие ключом без подготовки обычно приводит к срыву граней или повреждению резьбы.

Перед началом работ тщательно очистите область вокруг датчика металлической щеткой и обработайте соединение проникающей смазкой (WD-40, "жидкий ключ"). Нанесите состав обильно и выждите 15-30 минут для максимального проникновения в резьбу. Повторите обработку 2-3 раза с интервалом в 10 минут.

Способы демонтажа

Использование специализированных инструментов:

Примените накидной ключ с трещоткой (размер 22 мм) для плавного усилия
Используйте торцевой ключ с воротком – обеспечивает перпендикулярное приложение силы
Наденьте удлинитель на ключ для увеличения рычага (не более 30 см во избежание срыва граней)

Альтернативные методы при сильном прикипании:

Прогрейте корпус датчика строительным феном (не открытое пламя!)
Легкие постукивания молотком через медную или алюминиевую прокладку по корпусу
Комбинирование: нагрев + повторное нанесение смазки + раскачивание ключом

Важно: При разрушении пластикового корпуса:

Способ	Действия	Риски
Высверливание	Сверло по металлу Ø 3-4 мм в центр остатка корпуса	Повреждение резьбы КПП
Нарезка шлицов	Ножовкой по металлу создать прорези под отвертку	Образование стружки в КПП

После извлечения обязательно очистите резьбовое отверстие в КПП метчиком M12×1.25 и продуйте сжатым воздухом. Перед установкой нового датчика нанесите на резьбу графитовую смазку или медную пасту.

Обработка резьбы жидким ключом при сложном демонтаже

При длительной эксплуатации или воздействии коррозии резьбовое соединение датчика заднего хода может "прикипеть" к корпусу КПП. Попытки силового откручивания часто приводят к срыву граней или повреждению корпуса датчика, усложняя ремонт.

Для решения проблемы применяется химический способ разрушения ржавчины и накипи с помощью проникающих смазок типа "жидкий ключ". Эти составы обладают высокой текучестью, проникают в микрозазоры резьбы и постепенно растворяют отложения.

Порядок обработки резьбы

Тщательно очистите доступ к датчику щеткой по металлу и ветошью.
Обильно нанесите состав на место резьбового соединения (особенно в зоне стыка корпуса датчика и КПП).
Выждите 15-30 минут для проникновения состава (при сильной коррозии повторите обработку 2-3 раза с интервалом 10 минут).
Аккуратно попробуйте провернуть датчик ключом на 19 мм. При сопротивлении постучите молотком по ключу (ударное воздействие улучшает проникновение состава).
При неудаче – повторите цикл "нанесение-ожидание-попытка откручивания".

Важные нюансы

Не используйте открытый огонь для нагрева – пластиковый разъем датчика расплавится.
Избегайте попадания состава на проводку – агрессивные компоненты могут повредить изоляцию.
После демонтажа очистите резьбу в КПП метчиком M12×1.25 для восстановления профиля.

Тип "жидкого ключа"	Особенности применения
Аэрозольный (WD-40, "Унисма")	Удобен для точечного нанесения, быстро проникает
Гелеобразный ("Жидкий ключ 66", Runway)	Дольше держится на вертикальных поверхностях

Тщательная очистка посадочного места от грязи

После демонтажа старого датчика внимательно осмотрите резьбовое отверстие в коробке передач. Скопившаяся грязь, металлическая стружка или остатки старой уплотнительной ленты препятствуют герметичности установки нового элемента.

Возьмите чистую ветошь и щетку с жестким синтетическим ворсом. Аккуратно удалите видимые загрязнения с поверхности вокруг отверстия, избегая проталкивания мусора внутрь КПП. Не используйте масло, бензин или WD-40 для размягчения отложений – это приведет к загрязнению резьбы.

Этапы очистки резьбы

Продуйте посадочное место сжатым воздухом (компрессор или баллончик), держа сопло под углом 30-45° к поверхности.
Обработайте резьбу специальным очистителем карбюратора: распылите состав, выждите 2-3 минуты.
Протрите внутренние канавки ветошью, намотанной на тонкую отвертку или деревянную палочку.
Повторно продуйте отверстие до полного удаления остатков очистителя и загрязнений.

Контроль качества: после очистки резьба должна быть абсолютно сухой и чистой. Проведите пальцем в перчатке по виткам – поверхность должна быть гладкой, без ощутимых задиров или твердых частиц.

Смазка уплотнителя нового датчика моторным маслом

Перед установкой нового датчика заднего хода ВАЗ-2114 обязательной процедурой является смазка его резинового уплотнительного кольца. Эта операция предотвращает повреждение уплотнителя при вкручивании в корпус коробки передач и обеспечивает герметичность соединения. Используйте исключительно моторное масло – его свойства оптимальны для контакта с резиной.

Нанесите 2-3 капли чистого моторного масла на указательный палец и равномерно распределите по всей поверхности уплотнителя вращательными движениями. Избегайте избытка смазки: масло не должно попадать на электрический разъем или внутрь корпуса датчика. Следите за отсутствием загрязнений на уплотнителе – пыль или песок при установке вызовут протечку масла.

Критерии правильной смазки

Равномерное покрытие: Уплотнитель должен иметь глянцевый отблеск без сухих участков
Минимальный объем: Тонкая масляная пленка без подтеков
Чистота поверхности: Отсутствие ворса от салфетки или абразивных частиц

Важно: Никогда не применяйте смазки на основе силикона, графита или консистентные составы – они разрушают резину. Особенно опасна тормозная жидкость, вызывающая деформацию уплотнителя. При отсутствии моторного масла допускается кратковременное использование трансмиссионной жидкости, но с последующей заменой на рекомендованный вариант.

После смазки незамедлительно приступайте к установке датчика. Длительный контакт уплотнителя с воздухом приводит к оседанию пыли на масляный слой, что снижает эффективность процедуры. Правильно обработанный уплотнитель обеспечит легкое вкручивание и защитит от протечек масла из КПП на протяжении всего срока службы датчика.

Ручная навивка датчика для предотвращения перекоса

Ключевой момент установки датчика заднего хода (ДЗХ) на ВАЗ-2114 – правильная навивка резьбы перед окончательной затяжкой. Резьба на корпусе датчика и в отверстии КПП легко повреждается при перекосе, что ведёт к срыву витков, невозможности герметичной фиксации и утечке масла. Грубая закрутка "до упора" без контроля угла часто становится причиной дорогостоящего ремонта резьбового отверстия в картере коробки передач.

Цель ручной навивки – обеспечить плавный, соосный вход датчика в отверстие без малейшего отклонения от вертикали. Этот метод исключает заклинивание, деформацию уплотнительного кольца и гарантирует, что резьба начнёт зацепляться строго параллельно, минимизируя риск повреждения как датчика, так и коробки. Особенно критично это при работе со старыми узлами, где резьба могла подвергнуться коррозии.

Технология ручной навивки

Выполните следующие действия для безопасной установки:

Очистка и подготовка: Тщательно удалите грязь, металлическую стружку и остатки старого герметика с резьбового отверстия в КПП сжатым воздухом или ветошью. Осмотрите резьбу датчика – заусенцы аккуратно убедите надфилем.
Смазка резьбы: Нанесите тонкий слой графитовой смазки или моторного масла на резьбу ДЗХ. Это снизит трение и облегчит процесс навинчивания. Не используйте герметик на этом этапе!
Начальное зацепление: Установите датчик строго перпендикулярно к плоскости отверстия КПП. Кончиками пальцев (без инструментов!) начните вкручивать его против часовой стрелки до ощутимого "щелчка" или легкого упора – это момент совпадения первой нитки резьбы.
Плавное вкручивание: Медленно вращайте датчик по часовой стрелке только пальцами. Совершайте не более 1-2 оборотов за раз, постоянно контролируя отсутствие перекоса. При малейшем сопротивлении или ощущении "тяжести" – выкрутите датчик назад на пол-оборота и попытайтесь снова.
Завершение установки: После того, как датчик уверенно вкручен на 3-4 оборота рукой и сильного сопротивления нет, аккуратно дотяните его ключом (предпочтительно динамометрическим) с моментом 15-20 Н·м. Нанесите каплю герметика на резьбу у основания датчика после затяжки для предотвращения течи.

Этап	Инструмент	Ключевое правило
Начальное зацепление	Пальцы	Вращение против часовой стрелки до "щелчка"
Основное вкручивание	Пальцы	Максимум 2 оборота за раз, контроль перпендикуляра
Финишная затяжка	Ключ (13 мм)	Момент 15-20 Н·м, герметик после затяжки

Важные предупреждения: Никогда не применяйте грубую силу на начальном этапе вкручивания. Если датчик не входит свободно после 2-3 попыток ручной навивки, извлеките его и проверьте состояние резьбы в КПП метчиком подходящего размера (М12×1.25). Установка с перекосом даже на половину оборота под ключом неизбежно приведёт к повреждению резьбы картера и необходимости его восстановления.

Затяжка с усилием 30-40 Н·м динамометрическим ключом

Критически важно соблюдать момент затяжки 30-40 Н·м при установке нового датчика заднего хода на ВАЗ-2114. Использование обычного ключа или "на глаз" приводит к риску повреждения резьбы в алюминиевом картере коробки передач или корпуса самого датчика. Недостаточное усилие вызовет течь трансмиссионного масла через резьбовое соединение, а чрезмерное – срыв резьбы или деформацию чувствительного элемента датчика.

Динамометрический ключ – единственный надежный инструмент для точного контроля прилагаемого усилия. Перед затяжкой убедитесь, что резьба датчика и посадочное место в КПП очищены от грязи и старого герметика, а уплотнительное кольцо на датчике смазано тонким слоем трансмиссионного масла для предотвращения повреждения при установке. Затяжку производите плавно, без рывков.

Порядок действий:

Установите датчик в посадочное отверстие КПП и наживите его от руки до упора.
Наденьте накидную головку подходящего размера (обычно 19 мм) на шестигранник датчика.
Подключите динамометрический ключ к головке. Предварительно выставьте на ключе требуемое значение момента (например, 35 Н·м – середину диапазона).
Плавно вращайте ключ по часовой стрелке до срабатывания трещотки (или индикатора) – это сигнализирует о достижении установленного усилия.
Не прикладывайте дополнительных усилий после щелчка! Проверьте отсутствие перекоса датчика.

Последствия нарушения момента:

Слабая затяжка (менее 30 Н·м):
Течь масла, попадание влаги и грязи в разъем, самопроизвольное откручивание датчика.
Сильная затяжка (свыше 40 Н·м):
Разрушение уплотнительного кольца, деформация корпуса датчика, срыв резьбы в картере КПП (требует дорогостоящего ремонта).

После затяжки подключите электрический разъем датчика, залейте/долейте масло в коробку передач до уровня, запустите двигатель, включите заднюю передачу и проверьте работу фонарей заднего хода для подтверждения исправности установленного датчика.

Установка колодки на контакты до щелчка фиксатора

Аккуратно подведите колодку проводов к контактным штырям датчика заднего хода, совместив направляющие пазы на пластиковом корпусе разъема. Убедитесь, что ключ-метка на колодке совпадает с выступом на корпусе датчика для предотвращения перекоса или неправильной ориентации.

Плавно, без перекоса надавите на колодку по оси контактов до упора. Фиксатор (обычно пластиковый язычок на верхней или боковой части разъема) должен защелкнуться самостоятельно при достижении колодкой правильного положения. Характерный звук щелчка подтвердит полную посадку и надежную фиксацию.

Проверка корректности установки

После щелчка выполните следующие действия для контроля:

Визуальный осмотр: Убедитесь, что корпус колодки плотно прилегает к датчику по всему периметру, отсутствуют видимые зазоры.
Проверка фиксатора: Потяните колодку от датчика без чрезмерного усилия. Она должна оставаться неподвижной – фиксатор надежно удерживает ее на месте.
Тест работы заднего хода: Запустите двигатель, включите заднюю передачу и проверьте горение белых фонарей заднего хода – это основной признак правильной коммутации.

Этап	Ключевое действие	Признак успеха
Совмещение	Выравнивание меток и пазов	Колодка свободно наживляется на штыри
Нажатие	Плавное давление до упора	Слышен отчетливый щелчок фиксатора
Фиксация	Проверка отсутствия люфта	Колодка не двигается при легком подергивании

Важно: Не прикладывайте избыточное усилие при соединении. Отсутствие щелчка указывает на несовпадение разъема или поломку фиксатора – дальнейшее нажатие может повредить пластик. Если щелчка нет, извлеките колодку, проверьте целостность фиксирующего язычка и чистоту контактов, затем повторите попытку.

Проверка активации фонарей заднего хода на стенде

Подключите диагностический сканер к разъему OBD-II автомобиля и активируйте режим проверки исполнительных механизмов (Actuator Test). Выберите в меню сканера функцию управления фонарями заднего хода. Включите зажигание без запуска двигателя, переведите селектор АКПП в положение "R" или выжмите сцепление на МКПП и включите заднюю передачу.

Наблюдайте за реакцией стоп-сигналов и фонарей заднего хода на стенде. Сканер должен подать команду на активацию ламп, что визуально подтвердит их исправность цепи. Если фонари не загораются при успешном тесте датчика, проблема кроется в проводке, патронах ламп, реле или предохранителе.

Интерпретация результатов теста

Фонари активированы: Датчик исправен, цепь питания фонарей работает корректно.
Фонари неактивны:
1. Проверьте предохранитель F20 (15А) в монтажном блоке салона.
2. Осмотрите лампы (P21W) в задних фонарях на предмет перегорания или окисления контактов.
3. Продиагностируйте целостность проводов от датчика до блок-фары (черный с красной полосой – "+", черный – масса).

Параметр проверки	Нормальное состояние	Неисправность
Напряжение на контактах датчика	~12V при включенной передаче	Отсутствует питание/масса
Сопротивление цепи ламп	0.8–1.5 Ом	Обрыв (∞) или КЗ (~0 Ом)

При отрицательном результате проверки на стенде выполните физическую диагностику контактов датчика мультиметром: измерьте напряжение между сигнальным проводом и массой при включенной передаче. Отсутствие 12V укажет на неисправность самого датчика или обрыв цепи управления.

Тестовое включение задней передачи после сборки

Перед запуском двигателя включите зажигание и переведите рычаг КПП в положение заднего хода. Попросите помощника визуально проверить срабатывание фонарей заднего хода. Если лампы загораются – датчик функционирует корректно. При отсутствии сигнала заглушите двигатель и проверьте качество подключения разъёма к датчику.

Запустите двигатель и повторно включите заднюю передачу. Плавно отпустите педаль сцепления, контролируя поведение автомобиля. Отсутствие рывков, глохнущего мотора или посторонних шумов подтвердит правильность установки. При наличии проблем немедленно заглушите мотор для диагностики.

Типичные неполадки после замены

Фонари не активируются – обрыв цепи, окисление контактов, неисправность реле
Лампы горят постоянно – залипание штока датчика, короткое замыкание в проводке
Двигатель глохнет при включении – механическое повреждение фиксатора, неправильная посадка элемента

Проблема	Причина	Действия
Нет сигнала на фонарях	Не подключен разъём	Проверить фиксацию колодки
Прерывистое свечение	Загрязнение контактов	Очистить штекер WD-40
Щелчки при переключении	Деформация защитного кольца	Заменить уплотнитель

После успешной проверки совершите пробную поездку задним ходом на 10-15 метров. Убедитесь в стабильной работе фонарей при движении по неровной поверхности. Важно: избегайте резких стартов – это может повредить новый датчик при неправильной установке.

Контроль отсутствия течей из посадочного гнезда

После установки нового датчика заднего хода ВАЗ-2114 критически важно проверить герметичность его посадочного места в картере коробки передач. Уплотнительное кольцо датчика должно обеспечивать полную изоляцию внутреннего объема КПП от внешней среды. Даже незначительная течь трансмиссионного масла приведет к падению его уровня и риску повреждения узлов трансмиссии.

Визуально осмотрите зону вокруг датчика при работающем двигателе и включенной передаче (на подъемнике или эстакаде). Используйте фонарь для точного выявления следов масла. Обратите особое внимание на нижнюю часть корпуса датчика и прилегающую поверхность КПП – масляные подтеки или свежие капли указывают на нарушение герметичности.

Порядок действий для проверки

Тщательно очистите картер КПП вокруг датчика ветошью и обезжиривателем перед монтажом.
Нанесите тонкий слой трансмиссионного масла на новое уплотнительное кольцо перед установкой.
После затяжки датчика (момент 13-16 Н·м) запустите двигатель, включите заднюю передачу на 3-5 минут.
Заглушите мотор и повторно осмотрите зону установки на предмет:
- Масляных пятен у основания корпуса датчика
- Капель на нижней кромке картера КПП
- Следов жидкости на защитном кожухе или поддоне

Признак течи	Возможная причина
Масло вокруг резьбы	Повреждение резьбы в картере или на датчике
Мокрое уплотнительное кольцо	Деформация кольца, перекос при установке
Потёки ниже датчика	Трещина в картере КПП

При обнаружении течи немедленно заглушите двигатель! Повторно затяните датчик с соблюдением момента. Если течь сохраняется – демонтируйте датчик, проверьте состояние посадочной поверхности, замените уплотнительное кольцо и очистите резьбу. Игнорирование утечки масла вызовет снижение уровня смазки, повышенный износ синхронизаторов и выход из строя коробки передач.

Периодическая очистка контактов как профилактика неисправностей

Регулярная очистка контактов датчика заднего хода существенно снижает риск внезапных отказов. Грязь, окислы и дорожный реагент нарушают проводимость, приводя к ложным сигналам или полному отсутствию контакта. Это особенно актуально для ВАЗ-2114 из-за расположения датчика в зоне повышенного воздействия влаги и грязи.

Профилактическая обработка разъёма сохраняет стабильную работу цепи заднего хода, предотвращает проблемы с фонарями и бортовой электроникой. Игнорирование процедуры ускоряет коррозию металлических элементов, что впоследствии потребует замены всего датчика или ремонта проводки.

Порядок очистки контактов

Отсоедините клемму "минус" с аккумуляторной батареи для обесточивания цепи.
Найдите разъём датчика на КПП (в районе правого ШРУСа) и отсоедините колодку проводов.
Обработайте контакты с двух сторон:
- Жёсткой кистью удалите сухую грязь
- Нанесите очиститель электроцепей (WD-40, LIQUI MOLY Kontakt Reiniger)
- Аккуратно протрите контакты безворсовой салфеткой
Нанесите защитный состав (графитовая смазка или токопроводящая паста) тонким слоем на штекеры.
Плотно соедините разъём и зафиксируйте пластиковую защёлку до щелчка.

Рекомендуется выполнять очистку каждые 15-20 тыс. км или перед зимним сезоном. При наличии следов глубокой коррозии (зелёный или белый налёт) контакты необходимо зачистить мелкой наждачной бумагой (№600-800).
