Двигатель TSI - устройство и принцип технологии

Статья обновлена: 04.08.2025

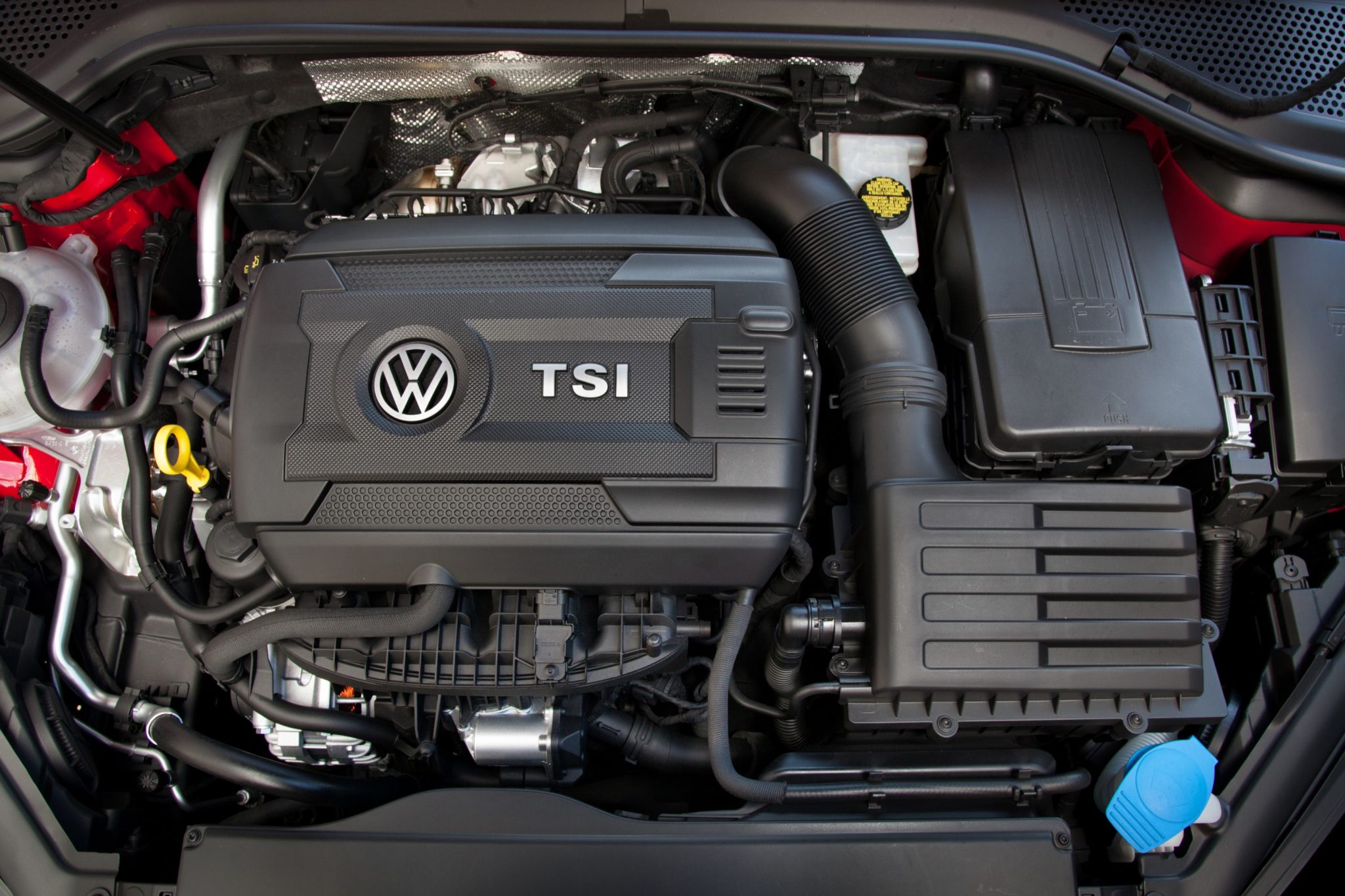

Силовые агрегаты TSI (Turbo Stratified Injection) – флагманская технология концерна Volkswagen Group, объединившая турбонаддув и непосредственный впрыск топлива.

Эти бензиновые моторы созданы для максимизации мощности и крутящего момента при сокращении расхода топлива и токсичности выхлопа.

Конструкция TSI преодолевает традиционный компромисс между динамикой и экономичностью благодаря эффективному наддуву в низком диапазоне оборотов.

Расшифровка аббревиатуры TSI: двойной наддув и прямой впрыск

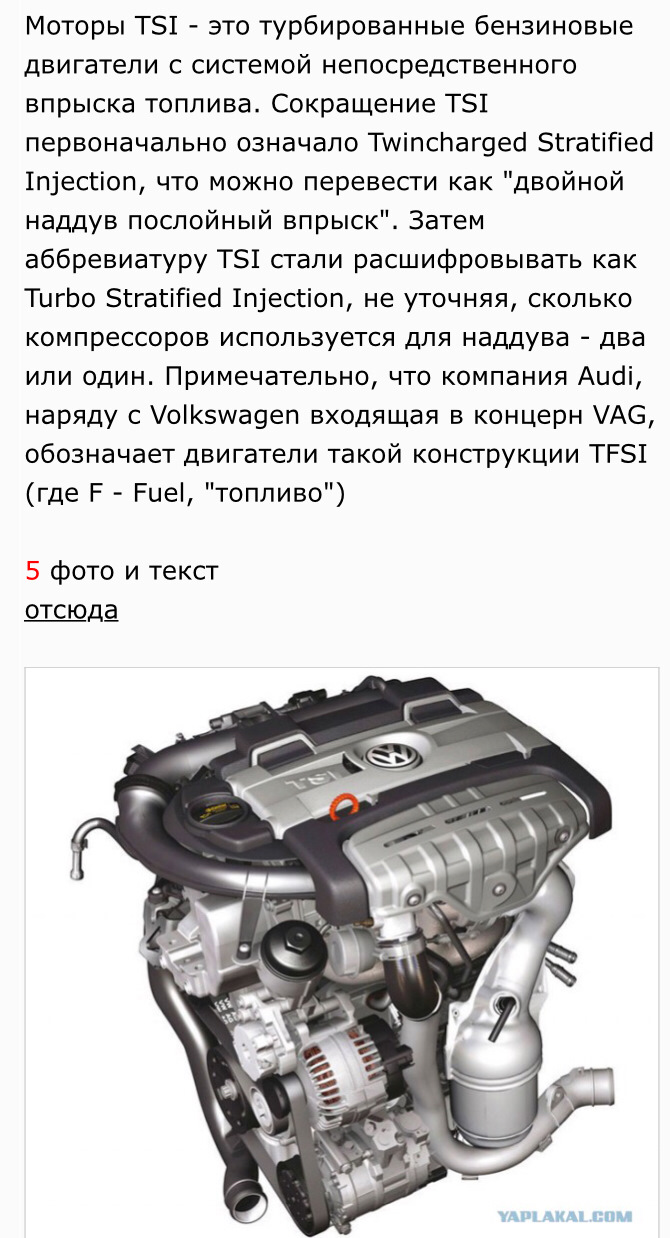

Аббревиатура TSI (Turbo Stratified Injection) обозначает фирменную технологию двигателей концерна Volkswagen Group, объединяющую два ключевых принципа: принудительное нагнетание воздуха и высокоточное управление топливоподачей. Эта система оптимизирует мощность, экономичность и экологические показатели силовых агрегатов.

Двойной наддув реализуется через последовательную работу механического и турбинного компрессоров. На низких оборотах механический нагнетатель (привод от коленвала) мгновенно повышает давление в цилиндрах, устраняя "турбояму". При достижении средних оборотов включается турбокомпрессор (работающий от выхлопных газов), обеспечивая максимальную производительность. По мере роста нагрузки механический нагнетатель автоматически отключается для экономии энергии.

Принцип работы топливной системы

Прямой впрыск под высоким давлением (до 200 бар) осуществляется через следующие этапы:

Топливный насос подаёт бензин в рампу
Электромагнитные форсунки впрыскивают горючее непосредственно в камеры сгорания
Точное дозирование и многофазный впрыск регулируются ЭБУ

Результаты комбинации технологий:

Рост мощности до 30% при том же объёме
Снижение расхода топлива на 10-15%
Соответствие нормам эмиссии Euro 6 и выше

Компонент	Функция
Турбокомпрессор	Нагнетает воздух при высоких оборотах
Нагнетатель Roots	Устраняет провал на низких оборотах
Инжекторы прямого впрыска	Обеспечивают слоистое смесеобразование

Историческая справка: эволюция TSI от Volkswagen Group

Технология TSI (Turbo Stratified Injection) дебютировала в 2006 году, заменив прежние атмосферные и турбированные двигатели FSI. Первыми силовыми агрегатами, получившими аббревиатуру TSI, стали 1.4-литровый с двойным наддувом (турбокомпрессор + механический нагнетатель) и 1.2-литровый турбированный. Ключевой инновацией стала комбинация непосредственного впрыска и принудительного надува, что позволило достичь высокой удельной мощности при умеренным расходе топлива.

Эволюция TSI двигателей развивалась в нескольких направлениях:

2008–2012: Появление модификаций 1.8 TSI (EA888 Gen1) и 2.0 TSI. Для новых двигателей внедрена система изменения фаз газораспределения и оптимизировано охлаждение наддувочного воздуха.
2012–2016: Переход на второе поколение (EA211 и EA888 Gen2) с комплексным снижением трения, использованием алюминиевых блоков цилиндров и технологией бесступенчатой регулировки подъёма клапанов AVS (на 1.8 TSI и 2.0 TSI).
2016–2020: Третье поколение EA888 объединило систему впрыска dual-injection (непосредственный + распределённый), интегрированный выпускной коллектор и усовершенствованное управление теплом.

Последние поколения (2020–н.в.) фокусируются на гибридизации и совместимости с RDE-стандартами. Двигатели EQ TSI дополнены стартер-генераторами 48V, а системы рециркуляции отработанных газов и каталитические нейтрализаторы оптимизированы для снижения эмиссии.

Конструктивная основа: объединение турбины и компрессора

Ключевой особенностью TSI-двигателей является объединение турбины и компрессора на общем валу, формируя единый узел турбонагнетателя. Турбина, приводимая в действие выхлопными газами, передает усилие напрямую к компрессору, минуя сложные механические связи. Поток отработанных газов вращает крыльчатку турбины, жестко соединенную с валом, на противоположном конце которого расположена крыльчатка компрессора.

Данная конструкция обеспечивает синхронизированное нагнетание воздуха: чем выше энергия выхлопа, тем быстрее раскручивается турбина, что пропорционально увеличивает обороты компрессора. Сжатый компрессором воздух поступает в интеркулер для охлаждения, а далее в цилиндры двигателя. Благодаря минимизации инертности и отсутствию паразитных передач, система мгновенно реагирует на изменение режимов работы ДВС.

Элементы и преимущества конструкции

Моноблочный корпус – вмещает кинематически связанные роторы турбины и компрессора.
Керамические подшипники – снижают трение и повышают отзывчивость турбины на низких оборотах.
Оптимизированная аэродинамика крыльчаток – обеспечивает КПД до 80% на пике нагрузки.

Режим работы	Действие компрессора	Роль турбины
Высокие обороты	Максимальное сжатие воздуха (до 1.8 bar)	Передача энергии выхлопа на вал
Низкие обороты	Мгновенный отклик (> 1500 об/мин)	Преодоление инерции за счет импульсов газов

Результат объединения – компенсация турбоямы и прирост крутящего момента на 25-40% относительно атмосферных аналогов. Геометрическая компактность узла позволяет интегрировать его в малолитражные двигатели без потери надежности.

Функции турбонагнетателя: как создается высокое давление

Турбонагнетатель TSI-двигателя использует энергию выхлопных газов для повышения мощности и эффективности. Выхлопные газы раскручивают турбинное колесо, расположенное в горячей части турбины. Это колесо жестко соединено валом с компрессорным колесом в холодной части.

Компрессорное колесо втягивает свежий воздух, сжимает его и подает под высоким давлением во впускной коллектор двигателя. Это увеличивает количество кислорода в цилиндрах, позволяя сжечь больше топлива за цикл.

Ключевые принципы создания давления

Для эффективной работы системы критичны следующие элементы:

Керамические подшипники вала: Обеспечивают минимальное трение и высокую скорость вращения ротора (до 200 000 об/мин)
Интеркулер: Охлаждает сжатый воздух после компрессора, повышая его плотность и предотвращая детонацию
Перепускная заслонка (wastegate): Регулирует давление наддува, отводя избыток выхлопных газов мимо турбины

Дополнительные технические решения гарантируют стабильность давления:

Двойная система наддува	Комбинация механического и турбонаддува для устранения турболага
Электронное управление wastegate	Точная регулировка давления в зависимости от режима работы двигателя
Прямой впрыск топлива	Оптимизирует смесеобразование при высоком давлении в цилиндрах

Механический компрессор: устранение турбоямы на низких оборотах

В отличие от турбонагнетателя, механический компрессор получает привод непосредственно от коленчатого вала двигателя через ременную передачу. Это обеспечивает мгновенный отклик уже на самых низких оборотах, поскольку скорость вращения нагнетателя строго соответствует оборотам мотора. Турбояма, характерная для традиционных турбин, полностью исключается из-за отсутствия инерции раскручивания и зависимости от выхлопных газов.

Конструктивно компрессор поддерживает линейный рост давления наддува пропорционально оборотам двигателя, что гарантирует равномерную тягу без провалов. В системах TSI это чаще реализуется двухступенчатой схемой: на старте работает компрессор, а при повышении обортов подключается турбина. Принудительное нагнетание воздуха начинается с холостого хода, нивелируя задержки при резком ускорении.

Ключевые принципы работы

Прямой привод от коленвала: моментальная передача крутящего момента без инерционного запаздывания
Линейная характеристика наддува: давление нарастает синхронно с оборотами двигателя
Отсутствие турболага: компенсация инертности турбины на переходных режимах

Эффективность решения подтверждается характеристиками крутящего момента: у TSI с компрессором пиковое значение достигается при 1500–2000 об/мин. При этом снижается нагрузка на турбину при разгоне, продлевая ресурс системы наддува. Работа мехкомпрессора наиболее критична в городском цикле, где частые старты и низкооборотное движение требуют мгновенной отдачи.

Тип нагнетателя	Начало эффективной работы	Характер тяги
Турбина	От 1500 об/мин	С провалом (турбояма) до раскрутки
Механический компрессор	С холостого хода	Линейный без задержек

Синхронизацию компонентов в TSI обеспечивает электронная система управления, переключающая потоки воздуха между ступенями нагнетания. При этом сохраняется топливная экономичность: компрессор автоматически отключается на высоких оборотах, где турбина работает максимально эффективно.

Система прямого впрыска: распыление топлива в камеру сгорания

В TSI-моторах форсунки топливной системы устанавливаются непосредственно в головке блока цилиндров, впрыскивая бензин строго в камеру сгорания, а не во впускной коллектор. Регулируемое электроникой высокое давление (до 200–350 бар) обеспечивает сверхтонкое распыление топлива с микроскопическими каплями, что ускоряет испарение и смесеобразование.

Точное управление моментом и количеством впрыска через электромагнитные клапаны форсунок позволяет гибко подстраивать процесс под режим работы двигателя. Многоступенчатый впрыск (до 5–7 импульсов за цикл) оптимизирует смесь для холодного пуска, прогрева и разных нагрузок, минимизируя детонацию и выбросы.

Ключевые особенности распылителей:

Латунная конструкция для стойкости к высокому давлению
Многодырчатые распылители (6–8 отверстий) для куполообразного факела
Юбка распылителя из жаропрочной стали с газовым охлаждением
Точное позиционирование для направленной подачи к искре

Технологические преимущества:

Быстрый отклик	Формирование однородной смеси за доли секунды
Термоэффективность	Использование тепла камеры сгорания для газификации топлива
Послойный заряд	Возможность работы на сверхбедной смеси у стенок цилиндра

Отсутствие потерь топлива во впуске уменьшает углеводородный след, а управляемая турбулентность факела стабилизирует горение на холостых оборотах. Эта тонкая настройка – основа повышения КПД TSI при сохранении экологических стандартов.

Особенности охлаждения TSI: интеркулер и управление температурой

Ключевой элемент охлаждения TSI – интеркулер, размещённый между турбокомпрессором и впускным коллектором. Он резко снижает температуру сжатого турбиной воздуха (до 60-80°C), повышая его плотность и массовый расход. Это предотвращает детонацию, увеличивает содержание кислорода в топливно-воздушной смеси и улучшает отдачу двигателя при сохранении расхода топлива.

Управление температурой в TSI реализовано через многоуровневую систему: отдельные контуры охлаждения головки блока и блока цилиндров с электронными термостатами регулируют тепловой режим компонентов. Дополнительный электрический насос продолжает циркуляцию антифриза после остановки двигателя, отводя остаточное тепло от турбины и предотвращая коксование масла в подшипниках турбокомпрессора.

Технологические детали системы

Типы интеркулеров: воздушного (Front Mounted Intercooler) или жидкостного охлаждения с отдельным радиатором для горячего климата или тюнинга.
Адаптивное управление: датчики температуры на впуске и турбине в режиме реального времени корректируют работу интеркулера и термостатов.
Двухступенчатый термостат: поддерживает 105-110°C для снижения трения в блоке цилиндров и 85-90°C в ГБЦ для оптимизации сгорания.

Ключевое преимущество: высокая мощность при малом объеме

Достижение высокой мощности в компактном корпусе обеспечивается турбонаддувом с эжектором охлаждения воздуха и непосредственным впрыском топлива. Сжатый турбиной воздух охлаждается перед подачей в цилиндры, повышая плотность и массу кислорода для реакции горения. Одновременно инжекторы распыляют топливо напрямую в камеру сгорания под давлением до 200 бар, создавая максимально однородную смесь.

Комбинация этих технологий позволяет снять с каждого литра объема до 150 л.с. (в версиях TSI мощностью 300 л.с. и выше), что обгоняет показатели атмосферных двигателей вдвое. Например, 1.0-литровый TSI выдает 116 лошадиных сил, тогда как традиционные моторы схожего размера едва достигают 70-80 л.с.

Основные компоненты, обеспечивающие эффективность:

Битурбонаддув: секвентальная работа двух турбин устраняет эффект турбоямы
Электронное управление клапанами: точная регулировка фаз газораспределения
Кованые поршни: повышенная стойкость к детонации при малых объемах

Результат: крутящий момент пиковое значение формируется уже при 1500-1750 об/мин и держится до 4500 об/мин, что гарантирует резкий разгон без провалов.

Объем TSI (л.)	Мощность (л.с.)	Сравнение с атмосферным
1.0	110-116	+40%
1.5	150	+55%
2.0	300-320	+85%

Топливная эффективность: снижение расхода до 20%

Концепция TSI (Turbocharged Stratified Injection) от Volkswagen Group объединяет турбонаддув с прямым впрыском топлива высокого давления, что позволяет достичь существенной экономии горючего. Избирательное распределение топливной струи в цилиндрах обеспечивает максимально полное сгорание смеси даже при низких оборотах двигателя.

Ключевые факторы снижения расхода до 20%:

Турбины малой инерции - ликвидируют турболаг, моментально усиливая тягу на низких оборотах
Адаптивное управление впрыском - процессор рассчитывает оптимальные интервалы подачи топлива для каждого цикла
Система отключения цилиндров - деактивация части цилиндров при минимальных нагрузках (на моделях от 1.4 л)

Эффективность взаимодействия компонентов:

Технология	Влияние на расход
Турбокомпрессор	-15% за счет использования энергии выхлопа
Прямой впрыск (до 200 bar)	-8% благодаря микронному распылу топлива
Фазы ГРМ с изменяемой геометрией	-6% за счет оптимизации газораспределения

Результат: сочетание решений позволяет T-моторам на 10-20% превосходить по экономичности атмосферные аналоги класса MPi. Эффект наиболее заметен в городском цикле с частыми перепадами нагрузки.

Экологические показатели: соответствие стандартам Евро-6

В двигателях TSI применяются инновационные решения для снижения выбросов вредных веществ до уровня, соответствующего строгим нормам Евро-6. Ключевым аспектом является комбинированная система очистки выхлопа, включая усовершенствованный каталитический нейтрализатор и сажевый фильтр (GPF). Электроника непрерывно регулирует работу двигателя на основе данных от кислородных датчиков, обеспечивая оптимальное сгорание топлива.

Непосредственный впрыск с высоким давлением (до 350 бар) и прецизионное управление турбонаддувом позволяют минимизировать образование сажи и оксидов азота. Система рециркуляции отработавших газов (EGR) дополнительно снижает выработку NOx за счет подачи части выхлопа обратно в цилиндры, что понижает температуру сгорания. Использование систем старт-стоп и рекуперации энергии торможения усиливает экологический эффект.

Основные лимиты выбросов по стандарту Евро-6 для бензиновых двигателей:

Вещество	Предельное значение
Оксид углерода (CO)	1.0 г/км
Углеводороды (THC)	0.10 г/км
Оксиды азота (NOx)	0.06 г/км
Твердые частицы (PM)	0.005 г/км
Количество частиц (PN)	6.0x10¹¹ частиц/км

Компрессионное соотношение в TSI: баланс мощности и надежности

В двигателях TSI компрессионное соотношение критически влияет на эффективность сгорания топливовоздушной смеси. Высокие значения повышают термический кпд и мощность, но одновременно увеличивают риск детонации – опасного явления, разрушающего поршни и клапаны. Для турбированных моторов TSI, где давление наддува дополнительно нагревает смесь, поиск оптимальной компрессии становится ключевым условием долговечности.

Инженеры Volkswagen Group реализуют "золотую середину", удерживая компрессию в диапазоне примерно 9.5:1–11:1. Это ниже, чем у атмосферных аналогов (12:1–14:1), но выше чем у классических турбодвигателей (7:1–8.5:1). Такой подход снижает тепловые и механические нагрузки, позволяя комбинировать турбонаддув с высокой степенью сжатия без ущерба ресурса.

Технологии, поддерживающие баланс

Стабильность работы при умеренной компрессии обеспечивает набор инновационных решений:

Прямой впрыск топлива: топливо впрыскивается непосредственно в цилиндр, охлаждая воздух испарением и препятствуя детонации.
Переменный контроль фаз ГРМ: точная регулировка впускных/выпускных клапанов оптимизирует наполнение цилиндров и эффективность очистки.
Система EGT с турбонаддувом: интеллектуальное управление давлением турбины и импульсным наддувом (например, twin-scroll) повышает отзывчивость на низких оборотах, снижая необходимость в экстремально высоком давлении в цилиндре.
Интегрированное охлаждение: улучшенные водяные рубашки ГБЦ и кольцевые воздуховоды предотвращают локальный перегрев камеры сгорания.

Компоненты усиленной конструкции, такие как кованые поршни или шатуны, дополняют стратегию, позволяя эффективно трансформировать энергию горения в тягу. Результат – сочетание высокой удельной мощности (до 150–180 л.с./л) с ресурсом более 300 000 км.

Типичные проблемы: нагарообразование на впускных клапанах

Система непосредственного впрыска топлива (TSI) исключает очистку впускных клапанов топливной смесью. Бензин подаётся напрямую в камеру сгорания, в то время как масляные пары из системы вентиляции картера (PCV) активно осаждаются на клапанах. Компонентный состав паров и коксуется под воздействием высоких температур.

Образующийся смолистый нагар постепенно уменьшает пропускную способность впускного тракта, провоцируя нарушение пропорций топливовоздушной смеси. Со временем происходит заметное падение мощности двигателя, наблюдаются рывки при разгоне и нестабильная работа на холостом ходу.

Критичные последствия

Нарушение теплоотвода: слой нагара выступает как изолятор, приводя к перегреву клапанов
Прогорание клапанов: потеря герметичности камеры сгорания из-за температурных деформаций
Зависание клапанов: закоксованность повышает риск механического заклинивания

Эффективные методы профилактики

Способ	Примечания
Регулярное использование моющих присадок	Активные компоненты распыляются во впускной коллектор
Чистка инжекторов	Улучшение качества распыла топлива снижает интенсивность отложений
Установка маслоуловителей	Фильтрация масляных паров из PCV системы

Интенсивность накапливания отложений сильно варьируется от факторов эксплуатации – качества топлива, частоты поездок на короткие дистанции и стиля вождения. При появлении симптомов рекомендована инструментальная диагностика (эндоскопия) и последующая промышленная очистка.

Экспертный совет: Не исключайте ручную механическую чистку как единственный радикальный метод при критичных загрязнениях.

Цепь ГРМ: ресурс и признаки износа

Ресурс цепи ГРМ на современных двигателях TSI варьируется от 120 000 до 200 000 км при условии использования качественного масла и соблюдении регламента обслуживания. Продолжительность эксплуатации напрямую зависит от стиля вождения: частые холодные пуски, работа на низких оборотах и перегревы сокращают срок службы. Важный фактор – применение оригинального моторного масла с допусками VW 504/507 для предотвращения ускоренного растяжения.

Основным признаком износа цепи является повышенный шум спереди двигателя: металлический лязг, стрекот или гул на холодном пуске, исчезающий после прогрева. На прогретом двигателе сигналом служит дребезжание при резком сбросе газа или на холостых оборотах. Косвенным индикатором выступают ошибки параллельного смещения фаз (например, P000A, P0016), вызванные сдвигом угла распредвалов из-за растянутой цепи.

Критические последствия износа цепи ГРМ

Дисбаланс фаз газораспределения: снижение мощности, троение, повышенный расход топлива.
Перескакивание цепи на зуб: резонансные удары поршней о клапана при работе.
Обрыв цепи: полная остановка двигателя, деформация клапанов, разрушение поршней и повреждение ГБЦ.

Для точной диагностики измеряют длину цепи инструментом VAG T40198 или оценивают угол смещения фаз через параметр "Фазовое смещение" в блоке управления (допустимое отклонение – до ±5°). Профилактическая замена требуется при достижении 120-150 тыс. км пробега или при обнаружении шумов. Допуск замены строго по спецификации VW: запрещен монтаж цепи без фиксации коленвала и распредвалов спецприспособлениями.

Система вентиляции картера (PCV): частые неисправности

В двигателях TSI клапан PCV и связанные компоненты подвержены характерным поломкам. Засорение клапана нагаром или шламом – распространённая проблема, особенно после пробега свыше 80 000 км, вызванная продуктами износа и высокотемпературным угарным маслом.

Разрыв или деформация резиновых шлангов вентиляции картера – ещё один частый дефект. Под действием масляных паров и температур резина теряет эластичность, трескается или разбухает, нарушая герметичность системы. Это вызывает подсос неучтённого воздуха и перебои в работе мотора.

Ключевые неисправности системы PCV:

Заклинивание клапана: В открытом состоянии провоцирует разрежение в картере и подсос масла во впуск. В закрытом – ведёт к росту давления, выдавливанию сальников и течам.
Прогорание мембраны клапана: Характерно для пластиковых мембран, приводит к смешиванию картерных газов с антифризом.
Засорение лабиринта маслоотделителя: Вызывает увеличение расхода масла "на угар" и забрасывание его во впускной тракт.

Симптомами неисправностей служат:

Плавание оборотов холостого хода
Белый дым из выхлопной при перегазовках
Масляные потёки на стыке клапанной крышки и ГБЦ
Повышенный расход масла без видимых подтёков

Эффект нарушений	Последствие для двигателя
Избыточное картерное давление	Повышенный износ ЦПГ, срыв клапанных крышек
Несанкционированный подсос воздуха	Размыкание топливных коррекций, детонация

Диагностика включает проверку разрежения в картере на холостых оборотах, осмотр целостности патрубков и тестирование мембраны клапана на противодавление. В TSI замена PVC-клапана зачастую требует снятия впускного коллектора.

Рекомендации по моторному маслу: вязкость и допуски VW

Для TSI-двигателей критически важно использовать моторные масла с правильной вязкостью и одобренные Volkswagen. Несоответствие техническим требованиям приводит к повышенному износу турбины, закоксовыванию масляных каналов и сокращению ресурса двигателя.

Производитель строго регламентирует как температурно-вязкостные характеристики масел (SAE), так и их эксплуатационные свойства (допуски VW). Эти параметры указаны в сервисной книжке автомобиля, а их нарушение аннулирует гарантию.

Ключевые параметры масел для TSI

Вязкость (SAE):

0W-20 (VW 508 00/509 00) – исключительно для двигателей с зелеными щупами, требует точного соблюдения межзаменного интервала
5W-30 (VW 504 00/507 00) – универсальный стандарт для большинства моделей после 2014 года
5W-40 (VW 502 00/505 00) – для ранних TSI и агрегатов с пробегом свыше 150 000 км

Спецификации VW по годам:

Допуск	Применяемость	Особенности
VW 508 00/509 00	TSI с 2019 г. (LongLife IV)	Низкая зольность, только 0W-20
VW 504 00/507 00	TSI 2005-2019 гг. (LongLife III)	Полная совместимость с сажевыми фильтрами
VW 502 00/505 00	Ранние TSI до 2005 г.	Высокотемпературная защита

Обязательные требования:

Использовать масла с актуальным допуском VW (код указан на канистре)
Соблюдать рекомендации по SAE в зависимости от пробега и климата
Применять только сертифицированные составы с низким уровнем SAPS для двигателей с сажевыми фильтрами

Обслуживание топливной системы: чистота инжекторов

Чистота форсунок критична для TSI: малейшие отложения влияют на тонкий распыл топлива, нарушая смесеобразование и снижая эффективность непосредственного впрыска и турбонаддува. В итоге мотор теряет мощность, растет расход топлива, появляются провалы при разгоне.

Для поддержания производительности инжекторов применяйте топливные присадки-очистители каждые 5–7 тыс. км, выбирая средства с сильными моющими компонентами (например, polyalkene amine). При появлении таких симптомов как неровный холостой ход или дергание двигателя под нагрузкой, рекомендована ультразвуковая чистка форсунок на стенде с обязательной проверкой факела распыла.

Ключевые рекомендации по обслуживанию

Используйте только качественное топливо с высоким моющим индексом (АИ-95-98)
Контролируйте состояние топливного фильтра и заменяйте строго по регламенту
Избегайте постоянной езды на низких оборотах – периодические нагрузки «прожигают» отложения

Симптом загрязнения	Метод устранения
Увеличенный расход топлива	Очистка присадками в бак
Подёргивания при разгоне	Ультразвуковая мойка на стенде
Нестабильный запуск	Полная диагностика давления и производительности форсунок

Для тяжелых случаев с закоксовкой (более 30 тыс. км без обслуживания) может потребоваться демонтаж топливной рампы с механической очисткой распылителей. Профилактический сервис каждые 30-40 тыс. км предотвращает критичное загрязнение.

Периодичность замены воздушного фильтра

Регламент замены воздушного фильтра в двигателях TSI обычно составляет 30 000 - 60 000 км пробега или 1 раз в 2 года, согласно официальным рекомендациям автопроизводителей (Volkswagen, Skoda, Audi). Этот интервал обеспечивает оптимальную защиту турбокомпрессора и чувствительной топливной системы от абразивных частиц.

На фактическую периодичность замены существенно влияют условия эксплуатации машины. Основными факторами сокращения межсервисных интервалов являются:

Высокая запылённость: езда по грунтовым дорогам, работа в сельской местности, песчаные регионы
Агрессивная городская среда: постоянные пробки, строительные зоны, промышленные районы
Климатические особенности: период цветения растений с обильным количеством тополиного пуха

Важно регулярно выполнять визуальный контроль состояния фильтра (независимо от пробега). Неотложная замена требуется при обнаружении:

Неравномерного затемнения фильтрующего материала
Видимых повреждений гофр или уплотнителей
Появления выработки в виде клеевого состава на рёбрах фильтра

Условия эксплуатации	Рекомендуемый интервал
Стандартные городские/трассовые	до 60 000 км
Смешанные с умеренной запылённостью	40 000 - 45 000 км
Экстремальные (бездорожье, пух)	20 000 - 30 000 км

Регулярная замена фильтра критична для сохранения характеристик TSI-двигателя: она предотвращает потерю мощности, рывки при разгоне из-за дисбаланса воздушно-топливной смеси и повышенный расход топлива.

Важность чистки радиатора интеркулера

Чистка радиатора интеркулера критически важна для сохранения характеристик и срока службы TSI-двигателя. Эта деталь охлаждает сжатый турбиной воздух перед его попаданием в цилиндры, повышая его плотность и содержание кислорода. Забитый пылью, пухом или насекомыми интеркулер теряет эффективность теплообмена, что приводит к перегреву поступающего воздуха.

Нарушение работы интеркулера провоцирует три ключевые проблемы в TSI-двигателях: резкое падение мощности из-за снижения плотности воздуха, риск детонации (характерные стуки) при работе под нагрузкой из-за повышения температуры в цилиндрах, и увеличение расхода топлива. Электроника двигателя, обнаруживая детонацию, корректирует угол опережения зажигания и работу топливных форсунок в аварийном режиме, что вызывает потерю динамики – "турбояму".

Последствия загрязнения интеркулера:

Перегрев воздуха на впуске: Температура заряда возрастает на 15–30°C, сокращая содержание кислорода.
Уменьшение коэффициента наполнения цилиндров: Меньше кислорода – меньше топлива можно эффективно сжечь.
Принудительное снижение давления наддува: Блок управления двигателем сбрасывает давление для защиты от детонации, отключая часть потенциала турбины.

Диагностика турбины: признаки критического износа

Повышенный шум при работе двигателя – ключевой индикатор проблем. Свист на низких оборотах или металлический скрежет при разгоне сигнализирует о повреждении роторной группы или подшипников турбокомпрессора. Отсутствие запаздывания тяги ("турбоямы") в комбинации с густым сизым дымом из выхлопной трубы дополняет картину износа.

Утечка масла вокруг турбины и его аномальный расход – обязательные маркеры для проверки. Видимые масляные пятна на интеркулере, патрубках или корпусе агрегата требуют немедленной диагностики. Параллельно контролируйте давление наддува: его падение на 15-20% от нормы при отсутствии ошибок ЭБУ прямо указывает на снижение эффективности турбины.

Шумовые аномалии: вой/свист (износ подшипников), скрежет (контакт лопаток с корпусом)
Выхлоп: синий дым при ускорении (масло в камере сгорания)
Динамика: провалы мощности, отсутствие резкого подхвата после 2000 об/мин
Масляные признаки: расход >1л/1000 км, течи на корпусе турбины
Гидравлика: падение давления наддува, шипение при остановке мотора

Игнорирование симптомов гарантированно приводит к клину ротора, забросу масла в цилиндры или разрушению крыльчатки с последующей заменой узла.

Работоспособность турбины проверяется сканированием параметров давления в реальном времени, визуальным осмотром люфта вала и пневмотестированием на герметичность системы.

Правила обкатки нового TSI двигателя

Соблюдение корректного режима эксплуатации в первые километры пробега критически важно для долговечности мотора, правильного притирания трущихся поверхностей цилиндропоршневой группы и нагруженных узлов.

Обкатка TSI-двигателя требует особого внимания к тепловым режимам, нагрузкам и качеству топлива. Избегайте резких ускорений и торможений, длительной работы на одинаковых оборотах, буксировки прицепов или других транспортных средств.

Ключевые рекомендации

Плавный стиль вождения первые 1500-2000 км
Ограничение оборотов до 3500-4000 об/мин
Частый мониторинг уровня масла и охлаждающей жидкости

Пробег, км	Допустимая нагрузка
0-500	80% максимальной мощности
500-1500	Постепенное увеличение до 95%

Избегайте длительной работы на холостом ходу
Используйте исключительно качественное топливо с рекомендованным октановым числом
Проведите замену масла по завершению обкаточного периода

Программные жесткие ограничения в современных TSI отсутствуют, поэтому ответственность за соблюдение щадящего режима полностью ложится на владельца. Не игнорируйте эти требования – результатом станет стабильная работа мотора на всем сроке эксплуатации.

Оптимальные режимы эксплуатации TSI для увеличения ресурса

Регулярное поддержание средних оборотов (2500-4000 об/мин) снижает риск закоксовывания поршневых колец и форсунок, обеспечивая эффективную продувку цилиндров и очистку системы впрыска. Крайне важно избегать длительной работы на холостом ходу: турбина и интеркулер нуждаются в достаточном потоке воздуха для охлаждения.

Контроль температуры масла критичен перед активной ездой: масло должно прогреться минимум до 60°C для достижения оптимальной вязкости. Резкий старт на непрогретом двигателе ускоряет износ турбокомпрессора и цилиндропоршневой группы из-за недостаточной смазки.

Ключевые правила обслуживания:

Используйте масло исключительно с допуском VW 504.00 / 507.00 и меняйте каждые 10 000 км. Низкокачественное масло провоцирует загрязнение маслоприемника и задиры.
Заправляйтесь топливом с октановым числом не ниже АИ-95: детонация разрушает поршни и кольца. Добавляйте промывку топливной системы каждые 15 000 км.
Давайте двигателю остыть на холостом ходу 1-2 минуты после интенсивной нагрузки перед глушением: это предотвращает "запекание" масла в турбине.

Контроль состояния систем:

Проверяйте герметичность интеркулера и патрубков: утечки воздуха снижают эффективность наддува.
Заменяйте воздушный фильтр строго по регламенту – загрязнения ускоряют износ турбины.
Контролируйте состояние РКК (рециркуляция картерных газов): засорение клапана ведет к повышению давления в картере.

Режим	Рекомендация	Эффект для ресурса
Прогрев	Плавный старт через 30 сек после запуска без превышения 2000 об/мин	Снижение износа турбины и ГРМ
Круизная скорость	Держать 120–140 км/ч на 6-й передаче	Оптимальная нагрузка/расход топлива

Сравнение TSI vs TFSI: различия в технологиях

Основное отличие между TSI (Turbo Stratified Injection) и TFSI (Turbo Fuel Stratified Injection) заключается в региональной маркетинговой политике концерна Volkswagen Group. Обе технологии обозначают бензиновые двигатели с непосредственным впрыском топлива и турбонаддувом, но применяются для разных рынков: TSI – глобальная маркировка, тогда как TFSI исторически использовалась для Audi.

Ключевые технические различия:

Принцип наддува:
- TFSI: Классический турбокомпрессор (часто без механического нагнетателя).
- TSI: Возможность комбинированного наддува (турбина + механический нагнетатель) в ранних версиях, позднее – только турбонаддув.
Система впрыска:
- Оба типа используют непосредственный впрыск, но современные поколения TSI чаще дополняются распределённым впрыском (dual injection) для снижения образования нагара.
Эволюция технологий:
- Ранние TSI (например, 1.4 TSI Twincharger) применяли двойной наддув для ликвидации турбоямы, но от него отказались из-за сложности.
- Современные двигатели TSI используют высокоэффективные турбины с изменяемой геометрией (VTG в бензиновых версиях) или электронное управление wastegate.

Audi постепенно заменяет TFSI на TSI в модельном ряду, унифицируя обозначения с другими марками VW Group. Технический разрыв между современными двигателями минимален: актуальные версии обоих типов сочетают турбонаддув, прямой впрыск и гибридные технологии для сокращения выбросов.

Современные модели двигателей: EA211 и EA888 поколения

Серия EA211 представляет собой модульные бензиновые двигатели с турбонаддувом и непосредственным впрыском (TSI). Тут используются алюминиевый блок цилиндров, ременной привод ГРМ и интегрированный выпускной коллектор в головке блока. Флагманские версии оснащены системой ACT (активного управления цилиндрами) для экономии топлива в режимах частичной нагрузки.

Линейка EA888 поколений 3 и 3B/4(evo) являет собой более мощное семейство TSI, включающее как атмосферные, так и турбированные модификации. В современные итерации внедрены:

Теплообменник с двойным контуром охлаждения
Высокоэффекционные инжекторы с давлением до 350 бар
Система регулировки фаз газораспределения на впуске и выпуске (двойной VVT)
Электроуправляемый турбокомпрессор (на части моделей)

Сравнительные характеристики поколений:

Параметр	EA211	EA888 Gen 3	EA888 Gen 4
Объемы, л	1.0–1.5	1.8–2.0	2.0
Мощность (макс), л.с.	110–150	180–310	245–333
Система впрыска	Непосредственный (TSI)	Комбинированный (MPI+TSI)	Комбинированный с оптимизированной форсункой

Ключевым отличием Gen 4 стал полностью переработанный выпускной тракт: турбина размещена ближе к блоку для снижения инерции выхлопных газов. Применены кованые шатуны и поршни с охлаждающими каналами в высокопроизводительных модификациях, таких как EA888 evo4 в Golf R. Основной фокус при разработке последних поколений – минимизация токсичности выбросов при сохранении динамики за счет комбинации электрификации и технологий сгорания.

Перспективы развития: гибридизация TSI систем

Гибридизация TSI-двигателей становится ключевым направлением развития, позволяя сочетать производительность турбированных силовых установок с экологичностью электромоторов. Интеграция 48-вольтовых систем и подключаемых гибридов (PHEV) снижает расход топлива и выбросы CO₂, особенно в городских условиях. Это отвечает ужесточающимся мировым экологическим нормам без потерь в динамике.

Концерн Volkswagen Group активно внедряет технологии eTSI и GTE, где электромотор дополняет TSI, обеспечивая кратковременную езду только на электротяге и рекуперацию энергии. В перспективе ожидается глубокая интеграция компонентов: электрический нагнетатель компенсирует турбояму, а управляемая электроникой трансмиссия оптимизирует КПД. Развитие сосредоточено на повышении ёмкости батарей и уменьшении веса систем.

Структура гибридных TSI систем

Mild Hybrid (MHEV): Стартер-генератор до 20 кВт, рекуперация энергии, поддержка старт-стопа.
Plug-in Hybrid (PHEV): Тяговый электромотор (80–120 кВт), запас хода на электротяге 50–80 км, быстрое восстановление заряда.
Интеллектуальное управление: Алгоритмы переключения режимов «электро/бензин/гибрид» на основе навигационных данных и стиля вождения.

Список источников

Для подготовки статьи о технологии TSI использовались техническая документация производителей двигателей и профильные автомобильные издания. Источники включают описания инженерных решений и сравнительные обзоры.

Основные источники информации

Технические бюллетени Volkswagen Group - официальные спецификации двигателей серии TSI и описания систем турбонаддува и непосредственного впрыска.
Справочник "Автодвигатели: конструкция и сервис" - разделы по технологии комбинированного наддува (турбо + компрессор), применяемому в ранних версиях TSI.
Журнал "За рулём" №8, 2015 - сравнительный анализ надежности бензиновых двигателей с турбопрямым впрыском.
Учебное пособие "Современные системы топливоподачи ДВС" (МАДИ, 2021) - принцип работы системы непосредственного впрыска Bosch MED-Motronic.
Технические отчеты DEKRA - исследования ресурса цепей ГРМ и проблем топливной аппаратуры двигателей EA211 серии.
Портал "АвтоРевю" - архив статей о развитии платформы MQB и эволюции линейки двигателей 1.2/1.4/1.8 TSI.
