ВАЗ-2114 - стеклоподъемники не работают - причины и ремонт

Статья обновлена: 18.08.2025

Отказ стеклоподъемников – распространённая проблема владельцев ВАЗ-2114, способная доставить серьёзные неудобства в повседневной эксплуатации.

Когда стёкла перестают реагировать на команды с кнопок, это не только нарушает комфорт, но и создаёт риски безопасности – особенно при необходимости срочно открыть окно.

Источник неисправности может скрываться как в элементарных причинах вроде перегоревшего предохранителя, так и в сложных поломках электроцепей или механических компонентов.

Понимание типичных сценариев поломки и чёткий алгоритм диагностики помогут быстро восстановить работоспособность системы без лишних затрат.

Признаки неисправности электростеклоподъемников

Наиболее очевидный признак – полное отсутствие реакции стеклоподъемника на нажатие кнопки управления. Стекло не двигается ни вверх, ни вниз, независимо от того, какая кнопка нажата (со стороны водителя или пассажира). При этом обычно не слышно ни звука работы моторчика.

Другой распространенный симптом – замедленная или затрудненная работа привода. Стекло движется вверх или вниз с заметным усилием, рывками, значительно медленнее обычной скорости или останавливается на середине пути, требуя многократных нажатий на кнопку для завершения цикла.

Характерные проявления поломок

Помимо полного отказа или замедленной работы, неисправность может проявляться следующими признаками:

• Посторонние звуки: При попытке поднять или опустить стекло слышен гул, треск, скрежет, скрип или жужжание из двери. Это указывает на проблемы с мотором, шестернями редуктора или механической частью (тросиками, направляющими).
• Самопроизвольное опускание: Поднятое стекло не держится в верхнем положении и медленно или резко опускается само по себе, особенно при движении по неровностям или при закрытии двери. Это явный признак сломанного пластикового «слайдера» (ползунка) или износа механизма подъема.
• Заедание в одном положении: Стекло может двигаться только в одном направлении (например, только вниз, но не вверх) или заклинивать в определенном положении, не реагируя на команды кнопки.
• Работает только с главного блока: Пассажирское стекло не реагирует на свою кнопку, но управляется с кнопки водителя. Это указывает на неисправность самой кнопки пассажира, проводки в двери пассажира или разъема.
• Перегорание предохранителя: Признаком короткого замыкания в цепи стеклоподъемников является мгновенное перегорание соответствующего предохранителя (обычно F5 (20A) или F18 (30A) в монтажном блоке) при попытке воспользоваться подъемником.
• Нестабильная работа кнопок: Кнопки управления работают через раз, требуют сильного нажатия или нажатия под определенным углом. Это признак окисления контактов или износа самой кнопки.

Для более точного определения возможной причины конкретного симптома можно ориентироваться на следующую таблицу:

Признак неисправности	Вероятная причина
Полное отсутствие реакции на все кнопки	Перегорел предохранитель, неисправно реле, обрыв/КЗ в общей питающей цепи, неисправен мотор привода
Не работает только одно стекло (ни со своей, ни с главной кнопки)	Неисправен мотор привода этого стекла, механическое заклинивание, обрыв в цепи конкретного мотора
Не работает только со своей кнопки (с главной работает)	Неисправна кнопка управления в двери, обрыв в проводке от главного блока к кнопке/мотору двери
Стекло движется медленно/рывками/с усилием	Износ механизма (тросики, направляющие, ролики), засорение/загустение смазки, ослабление моторчика
Стекло опускается само	Сломан пластиковый слайдер (ползунок) в механизме подъема, износ шестерни редуктора
Слышен гул/треск/скрежет	Неисправность редуктора мотора (износ/поломка шестерен), механическое заклинивание
Перегорает предохранитель	Короткое замыкание в цепи: залом/перетирание проводов в гофре между дверью и стойкой, неисправный мотор

Проверка предохранителя F6 (15А) в монтажном блоке

Предохранитель F6 (15А) защищает цепь питания стеклоподъемников ВАЗ-2114. Его перегорание – частая причина полного отказа всех стеклоподъемников одновременно. Перегрузка цепи, короткое замыкание в проводке или неисправность моторчиков могут привести к срабатыванию защиты.

Поиск неисправности всегда начинают с проверки этого предохранителя, так как это наиболее вероятная и легко устранимая проблема. Игнорирование этого шага приведет к бесполезной трате времени на диагностику других компонентов системы.

Процедура проверки и замены

1. Откройте капот и найдите монтажный блок (черный пластиковый короб) возле аккумулятора или левой стойки кузова (зависит от года выпуска).
2. Снимите крышку блока, отстегнув защелки. На внутренней стороне крышки обычно есть схема расположения предохранителей и реле.
3. Найдите предохранитель F6. Он обозначен на схеме как "F6" или "15А", отвечающий за стеклоподъемники. Физически это пластмассовый элемент с двумя металлическими ножками, вставляемый в разъемы блока.
4. Извлеките предохранитель специальными пластиковыми щипцами (часто встроены в блок) или аккуратно плоскогубцами. Не используйте металлические инструменты без изоляции!
5. Визуально осмотрите плавкую перемычку внутри прозрачного корпуса. Целая перемычка – тонкая проволока соединяет оба контакта. Перегоревшая – проволока разорвана или оплавилась, корпус может быть потемневшим.

Если предохранитель перегорел:

• Установите новый предохранитель строго на 15 Ампер. Использование "жучка" или предохранителя большего номинала опасно – это может вызвать пожар!
• Проверьте работу стеклоподъемников. Если они заработали – проблема устранена.
• Если новый предохранитель мгновенно перегорает – в цепи присутствует короткое замыкание. Требуется углубленная диагностика проводки, кнопок или моторчиков.

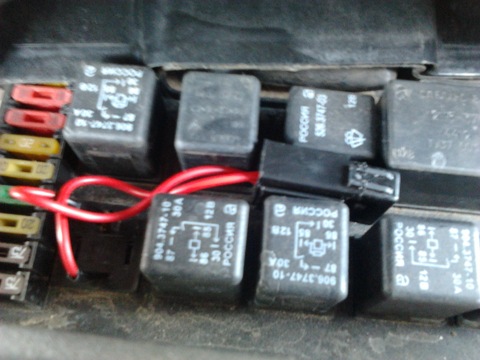

Как найти и проверить реле стеклоподъемников

Реле стеклоподъемников на ВАЗ-2114 расположено в салонном монтажном блоке, установленном под панелью приборов со стороны водителя. Для доступа снимите защитную крышку блока, открутив крепежные винты или отщелкнув фиксаторы. Искомое реле маркировано цифрой "5" (K5) на схеме под крышкой блока и отвечает за питание обоих передних стеклоподъемников.

Проверку начинайте при выключенном зажигании. Аккуратно извлеките реле из посадочного гнезда, используя плоскую отвертку для поддева. Визуально осмотрите контакты на корпусе и внутри разъема блока: следы окисления, оплавления или деформации указывают на неисправность.

Методы диагностики реле

1. Тест мультиметром:
   • Переведите прибор в режим прозвонки.
   • Подсоедините щупы к управляющим контактам реле (85 и 86).
   • Исправное реле покажет сопротивление 70-80 Ом. Обрыв или значение 0 Ом свидетельствует о поломке.
2. Проверка подачей напряжения:
   • Подайте +12В от АКБ на контакт 85, а "-" на контакт 86 реле.
   • Исправное реле издаст четкий щелчок.
   • Прозвоните силовые контакты (30 и 87): при срабатывании сопротивление должно быть близко к 0 Ом.
3. Замена на заведомо исправное: Установите аналогичное рабочее реле (например, от поворотников). Если стеклоподъемники заработают – причина в старом реле.

При обнаружении неисправности замените реле на новое с идентичной маркировкой (например, 90.3747). Перед установкой очистите контакты в гнезде блока от окислов с помощью WD-40 и ватной палочки.

Тестирование моторчика стеклоподъемника мультиметром

После снятия моторчика стеклоподъемника с двери и отсоединения колодки проводов, его работоспособность можно проверить с помощью мультиметра в режиме измерения сопротивления (Омметра). Это позволяет оценить целостность обмоток электродвигателя.

На колодке моторчика обычно присутствует 5 или 6 контактов, но для проверки самого двигателя нас интересуют две пары силовых контактов. Одна пара отвечает за вращение мотора в одну сторону (подъем стекла), другая – в противоположную (опускание). Ориентируйтесь по цветам проводов в колодке или маркировке на корпусе мотора (часто обозначены как "1", "2", "3", "4" или "А", "В", "С", "D").

Процедура измерения

Переведите мультиметр в режим измерения сопротивления (Ω), обычно в диапазоне 200 Ом или 2 кОм. Выполните следующие шаги:

1. Найдите пары контактов: Прозвоните мультиметром все возможные комбинации контактов колодки, предназначенной для подключения к моторчику. Нужно найти две пары контактов, между которыми будет присутствовать сопротивление в пределах нескольких Ом (обычно 0.5 - 5 Ом). Это и есть силовые обмотки двигателя.
2. Измерьте сопротивление первой пары: Прикоснитесь щупами мультиметра к двум контактам одной найденной пары. Зафиксируйте значение сопротивления.
3. Измерьте сопротивление второй пары: Прикоснитесь щупами к двум контактам другой найденной пары. Зафиксируйте значение сопротивления.
4. Сравните значения: Сопротивление обеих пар должно быть примерно одинаковым и соответствовать типичным значениям для исправного моторчика ВАЗ-2114.

Интерпретация результатов:

Показания мультиметра	Диагностика
Сопротивление в пределах 0.5 - 5 Ом на обеих парах контактов, значения близки друг к другу.	Обмотки электродвигателя целы. Сам моторчик, вероятно, исправен*.
Сопротивление на одной или обеих парах бесконечно велико (обрыв, "1" или "OL" на дисплее).	Обрыв обмотки двигателя. Моторчик неработоспособен, требует замены.
Сопротивление на одной или обеих парах близко к нулю (0.1 Ом или менее).	Короткое замыкание витков обмотки. Моторчик неработоспособен, требует замены.
Сопротивление на одной паре в норме, на другой - обрыв/КЗ.	Неисправность одной из обмоток. Двигатель будет работать только в одном направлении. Требуется замена моторчика.
Сопротивление значительно выше типичного (десятки-сотни Ом).	Частичный обрыв или плохой контакт в обмотке. Моторчик может работать с перебоями, перегреваться. Требуется замена.

*Важное примечание: Данная проверка подтверждает только целостность обмоток. Исправность щеточного узла, коллектора и подшипников этим методом не оценивается. Моторчик с нормальным сопротивлением обмоток может не работать из-за заклинивания, износа щеток или загрязнения коллектора. Окончательную проверку лучше проводить, подав на найденные пары контактов напрямую 12В от АКБ (кратковременно!), соблюдая полярность для проверки вращения в обоих направлениях.

Разборка дверной карты для доступа к механизму

Перед началом работ подготовьте фиксаторы для замены пластиковых клипс (обычно требуется 8-12 штук) и тонкую отвертку или специальный инструмент для съема обшивки. Отключите минусовую клемму аккумулятора во избежание короткого замыкания при работе с электропроводкой.

Снимите пластиковую заглушку с декоративной рукоятки открывания двери, открутите винт под ней крестовой отверткой. Демонтируйте подлокотник: подденьте его края монтажной лопаткой, начиная с нижней части, отсоедините разъемы подсветки (при наличии).

Последовательность демонтажа

1. Снимите плинтус порога: потяните его вверх вдоль двери, освобождая крепления
2. Извлеките динамик:
   • Подденьте решетку динамика плоской отверткой
   • Открутите 3 винта крепления корпуса
   • Отсоедините клеммную колодку проводов
3. Демонтируйте кнопку стеклоподъемника:
   • Подденьте корпус кнопки с торца
   • Аккуратно вытащите блок, отсоединив разъем проводки
4. Открутите крепежные элементы:

   Расположение	Тип крепежа	Количество
   По периметру карты	Пластиковые клипсы	6-8 шт
   В зоне кармана	Винты Torx T20	2 шт
   Под подлокотником	Болты 8мм	1 шт

Подденьте карту по нижнему краю монтажной лопаткой, двигаясь от задней части к передней. Приподнимая обшивку, рукой нащупайте и отсоедините трос ручки открывания – для этого сожмите фиксатор-защелку. Проверьте отсутствие скрытых креплений, после чего снимите карту вертикально вверх.

Важно! Не тяните обшивку резко – проводка кнопки стеклоподъемника проходит через технологическое отверстие. Отсоедините разъемы всех электронных компонентов, прежде чем полностью убрать карту в сторону. Проверьте целостность гидроизоляционной мембраны – при ее повреждении замените или заклейте скотчем.

Диагностика механической части подъемника: направляющие и ролики

Проверьте плавность движения стекла при ручном перемещении (предварительно сняв дверную карту и отсоединив тяги от подъемного механизма). Заедания или рывки указывают на проблемы в механической части. Убедитесь в отсутствии деформации металлических направляющих, которые могли возникнуть из-за ударов или коррозии.

Осмотрите пластиковые ролики и их посадочные места. Изношенные ролики часто рассыпаются или теряют форму, что приводит к перекосу стекла и повышенной нагрузке на двигатель. Проверьте люфт в местах крепления роликов к механизму – чрезмерный зазор вызывает нестабильную работу.

Порядок диагностики и устранения неисправностей

Для точного определения проблем выполните следующие действия:

1. Визуальный осмотр направляющих:
   • Ищите вмятины, искривления или глубокую коррозию на металлических полозьях.
   • Убедитесь в отсутствии посторонних предметов (грязь, осколки стекла) в пазах.
2. Контроль состояния роликов:
   • Проверьте целостность обойм и наличие сколов на пластике.
   • Прокрутите ролики пальцем – вращение должно быть легким, без скрипа.
3. Смазка компонентов:
   • Очистите направляющие ветошью от старой засохшей смазки.
   • Нанесите тонкий слой специальной смазки для направляющих (например, LIQUI MOLY Kupferspray). Не используйте WD-40 или масла – они притягивают пыль.

Если обнаружены дефекты, замените поврежденные элементы:

Деталь	Признаки неисправности	Решение
Направляющие	Видимая деформация, глубокие царапины	Выправление или замена механизма в сборе
Ролики	Трещины, разрушение пластика, заклинивание	Установка новых роликов (артикул 21140-6104300)

После замены деталей или смазки соберите узел и проверьте ход стекла на обесточенном механизме. Корректная работа подразумевает движение без усилий по всей траектории. Если проблема сохраняется, диагностируйте электропривод или проводку.

ВАЗ-2114: стеклоподъемники не работают: почему такое происходит и как это исправить?

Стеклоподъемники ВАЗ-2114 с тросиковым приводом подвержены характерным неисправностям, связанным с износом компонентов или потерей подвижности механизма.

Тросиковая система требует периодического обслуживания, а отсутствие профилактики приводит к критическим поломкам, блокирующим работу стекол.

Проблемы с тросиковым механизмом: обрыв или заклинивание

Обрыв тросика – распространенная неисправность. Основные причины:

• Физический износ из-за трения о направляющие ролики
• Коррозия металлических нитей от влаги
• Резкие перегрузки при попытке подъема примерзшего стекла

Заклинивание механизма происходит по следующим причинам:

• Загрязнение тросов и направляющих сажей, пылью или засохшей смазкой
• Деформация пластиковых катушек или роликов
• Образование ледяных пробок в дверной полости зимой
• Перекос стекла, создающий повышенное сопротивление

Диагностика:

• Характерный лязг или щелчки при нажатии кнопки – признак обрыва
• Мотор гудит, но стекло неподвижно – указывает на заклинивание
• Неравномерный ход стекла с перекосами

Способы ремонта:

Неисправность	Решение
Обрыв троса	Полная замена тросикового комплекта (кассеты)
Засорение/отсутствие смазки	Разбор механизма, очистка от грязи, нанесение смазки Shun-4 или аналога
Деформация роликов	Замена поврежденных компонентов
Обледенение	Прогрев двери феном, обработка уплотнителей силиконовой смазкой

Важно: При замене тросиков обязательна синхронная установка стекла и регулировка его положения. После ремонта проверьте плавность хода без перекосов. Используйте только рекомендованные смазочные материалы – консистентные составы на силиконовой основе.

Как проверить работоспособность кнопки управления

Отсоедините разъем кнопки от электрической цепи стеклоподъемника. Для этого аккуратно подденьте фиксаторы пластикового корпуса кнопки отверткой и извлеките ее из посадочного места на двери.

Подготовьте мультиметр: переведите прибор в режим прозвонки цепи (значок диода или звука) или измерения сопротивления (Ω). Убедитесь, что щупы подключены к правильным гнездам мультиметра (COM и VΩmA).

Порядок проверки контактов

1. Направьте щупы мультиметра на центральный и один из боковых контактов разъема кнопки.
2. Нажмите кнопку в направлении подъема стекла. Исправная кнопка покажет:
   • Звуковой сигнал прозвонки или
   • Сопротивление близкое к 0 Ом (0.1–0.5 Ω)
3. Повторите шаги 1-2 для центрального и противоположного бокового контакта, нажимая кнопку в направлении опускания.
4. Без нажатия кнопки мультиметр должен показывать:
   • Обрыв цепи (OL или "1") или
   • Сопротивление, стремящееся к бесконечности

Важно: При отсутствии мультиметра подключите к разъему кнопки два провода с оголенными концами. При нажатии кнопки вверх/вниз соедините центральный контакт поочередно с боковыми через лампу 12В (например, от габарита). Свечение лампы подтвердит исправность контактов.

Симптом	Причина неисправности
Нет замыкания при нажатии	Окисление/загрязнение контактов, механический износ
Замыкание без нажатия	Залипание контактов, внутреннее КЗ
Работает только одно направление	Износ конкретной пары контактов

Окисление контактов в разъемах проводки двери

Окисление контактов в разъемах проводки – частая причина отказа стеклоподъемников на ВАЗ-2114. При постоянном открытии/закрытии двери гибкий жгут проводов перетирается, а через микротрещины в изоляции проникает влага. Это приводит к коррозии металлических контактов в местах соединений, особенно в зоне перехода между кузовом и дверью.

Образующийся налет нарушает проводимость: ток не доходит до электродвигателя стеклоподъемника или управляющих кнопок. Симптомы проявляются хаотично: стекло может двигаться рывками, реагировать только при сильном нажатии на кнопку, работать с одной стороны салона или полностью отказать. Проблема часто усугубляется в сырую погоду.

Диагностика и устранение

Для проверки и ремонта выполните следующие действия:

1. Демонтаж дверной обшивки: Снимите пластиковые заглушки, открутите крепежные винты и аккуратно подденьте фиксаторы обшивки.
2. Поиск разъемов: Найдите основные разъемы жгута проводов в полости двери (обычно возле штатного динамика) и в стойке кузова (за резиновым гофром).
3. Визуальный осмотр: Отсоедините разъемы. Проверьте контакты на:
   • Зеленый или белый солевой налет
   • Потемнение/оплавление пластика
   • Следы влаги внутри колодки
4. Очистка контактов:
   1. Обработайте контакты очистителем электрооборудования (WD-40, LIQUI MOLY Kontakt Reiniger).
   2. Удалите стойкие загрязнения ластиком или мелкой наждачной бумагой (№600-800).
   3. Протрите контакты безворсовой салфеткой.
5. Защита: Нанесите на контакты токопроводящую смазку (например, Molykote HSC Plus) или силиконовый состав для предотвращения окисления.
6. Проверка проводов: Осмотрите жгут на предмет переломов. При обнаружении повреждений – замените участок провода или весь жгут.
7. Сборка: Плотно зафиксируйте разъемы, уложите жгут в гофрозащиту, установите обшивку на место.

Важно! После очистки проверьте работу стеклоподъемников до монтажа обшивки. Если проблема сохраняется, диагностируйте реле, моторы или кнопки.

Обрыв или перетирание проводов в гофре между дверью и кузовом

Постоянное открывание и закрывание двери приводит к динамической нагрузке на жгут проводов в резиновой гофре. Со временем изоляция перетирается, а жилы ломаются, особенно в местах резкого изгиба. Чаще всего повреждаются провода, отвечающие за питание стеклоподъемников, так как они испытывают наибольшие механические нагрузки.

Признаками проблемы являются полный отказ обоих стеклоподъемников конкретной двери или их нестабильная работа (работают только при определенном положении двери). Могут присутствовать видимые повреждения гофры или проводов при осмотре.

Диагностика и устранение

Для проверки и ремонта выполните следующие действия:

1. Отсоедините минусовую клемму аккумулятора во избежание короткого замыкания.
2. Снимите гофрированный чехол: аккуратно вытащите его из посадочных мест в дверном проеме и стойке кузова.
3. Визуально осмотрите провода: ищите:
   • Перетертую или потрескавшуюся изоляцию
   • Надломы жил (особенно в местах изгибов)
   • Следы окисления или оплавления
4. Прозвоните мультиметром: проверьте целостность проводов, идущих к разъему стеклоподъемника, и отсутствие замыкания на массу.

Ремонт поврежденных проводов:

1. Обрежьте поврежденный участок провода.
2. Зачистите концы жил с двух сторон.
3. Возьмите провод аналогичного сечения, подготовьте его по длине с запасом.
4. Соедините:
   • Надежнее: пайкой с последующей изоляцией термоусадкой
   • Допустимо: обжимными гильзами или качественными клеммами
5. Наденьте термоусадку или плотно обмотайте изолентой каждое соединение.
6. Аккуратно уложите жгут обратно в гофру, избегая натяжения и перекручивания.
7. Закрепите гофру в штатных местах, обеспечив свободный ход при открывании двери.

После подключения аккумулятора проверьте работу стеклоподъемников. Чтобы продлить срок службы ремонта, зафиксируйте жгут внутри гофры пластиковыми хомутами, предотвращающими перегибы.

Заклинивание стекла в направляющих: чистка и смазка

Заклинивание стекла в направляющих происходит из-за загрязнения или затвердевания смазки внутри желобов дверной конструкции. Песок, пыль и старая засохшая смазка образуют плотные отложения, которые увеличивают трение и препятствуют свободному ходу стекла. Особенно часто проблема обостряется зимой при попадании влаги и последующем замерзании загрязнений.

Для диагностики снимите обшивку двери и визуально оцените состояние направляющих. Проверьте ход стекла вручную: если движение требует усилий или сопровождается скрипом/хрустом – требуется очистка желобов. Обратите внимание на деформацию пластиковых роликов или направляющих – их придется заменить.

Порядок чистки и смазки

1. Демонтаж обшивки двери: снимите крепежные винты, подденьте клипсы по периметру и отсоедините разъемы динамика/подсветки
2. Извлечение стекла: опустите стеклоподъемник до технологических отверстий, выкрутите болты крепления стекла и аккуратно выньте его наружу
3. Очистка направляющих:
   • Удалите старую смазку ветошью и пластиковым скребком
   • Обезжирьте поверхности ацетоном или WD-40
   • Продуйте каналы сжатым воздухом
4. Смазка компонентов:

   Элемент	Тип смазки	Метод нанесения
   Вертикальные направляющие	Силиконовый спрей	Распыление тонким слоем
   Ролики и механизм подъемника	Графитовая смазка	Кистью в места трения
   Резиновые уплотнители	Спрей на основе силикона	Нанесение на салфетку + протирка

5. Сборка и проверка: установите стекло, закрепите болты и 5-6 раз протестируйте подъем/опускание. При шумах повторите смазку роликов

Важно: не используйте масла или литол – они притягивают грязь. После обработки первые 2-3 дня удаляйте излишки смазки с видимых поверхностей тряпкой. Профилактическую чистку проводите каждые 2 года.

Регулировка положения стекла после ремонта

После замены стеклоподъемника или направляющих необходимо выполнить точную регулировку положения стекла. Это обеспечит его плавный ход, предотвратит перекосы и преждевременный износ механизмов. Неправильная установка – частая причина повторных поломок и посторонних шумов при движении.

Ключевой этап – выставление стекла в правильное положение относительно уплотнителей и рамки двери. Стекло должно двигаться строго параллельно, без затираний и зазоров более 3-4 мм при полном закрытии. Особое внимание уделите угловому сопряжению в зоне зеркала заднего вида.

Порядок регулировки

1. Ослабьте крепежные болты:
   • Верхние болты крепления стекла к каретке (2 шт.)
   • Болты фиксации направляющих рейки к двери (по 2 с каждой стороны)
2. Установите стекло вручную:
   • Поднимите до полного закрытия, совместив с линией уплотнителя
   • Проверьте зазор по всему периметру (должен быть равномерным)
3. Зафиксируйте положение:
   • Затяните верхние болты каретки с моментом 8-10 Н∙м
   • Опустите стекло на 10 см для доступа к нижним креплениям
4. Отрегулируйте направляющие:
   • Проверьте параллельность реек при движении стекла
   • Затяните болты крепления реек с моментом 12-15 Н∙м

Контроль качества: выполните 5-7 полных циклов подъема/опускания. Проверьте:

• Отсутствие перекосов и посторонних звуков
• Плотность прилегания стекла к уплотнителю в закрытом состоянии
• Автоматическое срабатывание доводчика (при наличии)

При обнаружении заеданий повторите регулировку. Не затягивайте болты без предварительной "примерки" стекла – это главная причина некорректной работы механизма.

Замена моторчика стеклоподъемника своими руками

Перед началом работ подготовьте новый моторчик стеклоподъемника, крестовую и плоскую отвертки, торцевые ключи (чаще нужны на 10 и 13 мм), кусачки, изоленту и перчатки. Обязательно снимите клемму с аккумулятора для предотвращения короткого замыкания.

Снимите дверную обшивку: открутите саморезы под ручкой и в зоне кармана, аккуратно подденьте клипсы по периметру двери плоской отверткой. Отсоедините разъемы динамика и кнопки управления стеклом, снимите влагозащитную пленку.

Демонтаж и установка электромотора

После снятия обшивки выполните следующие действия:

1. Отключите электрический разъем от старого моторчика.
2. Открутите три болта крепления моторчика к механизму подъема (обычно торцевым ключом на 13 мм).
3. Извлеките моторчик вместе с редуктором из посадочного гнезда.
4. Снимите шестерню редуктора со старого мотора (если не идет в комплекте с новым).
5. Установите шестерню на вал нового моторчика, совместив шлицы.
6. Зафиксируйте моторчик в механизме, затяните болты крепления.
7. Подключите разъем питания, соблюдая цветовую маркировку проводов.

Перед сборкой проверьте работоспособность: подключите АКБ, нажмите кнопку подъема/опускания. Если стекло движется рывками или мотор гудит – отрегулируйте положение стекла в направляющих.

Типичные ошибки	Последствия
Перепутаны провода в разъеме	Реверс работы кнопки (подъем при опускании)
Неплотная посадка шестерни	Проскальзывание механизма, треск
Попадание грязи в редуктор	Заедание стекла, перегрев мотора

После проверки восстановите влагозащиту двери, заменив порванную пленку скотчем. Установите обшивку, наживив клипсы в пазы до щелчка, затем заверните саморезы. Убедитесь в отсутствии зазоров и дребезжания при закрытии двери.

Установка нового тросикового механизма: пошаговый алгоритм

Перед началом работ подготовьте новый тросиковый механизм стеклоподъемника, набор инструментов (ключи Torx, отвертки, пассатижи), смазку для направляющих и ветошь. Убедитесь в совместимости детали с моделью ВАЗ-2114. Работу выполняйте при снятой дверной карте и отключенном аккумуляторе.

Снимите старый механизм: отсоедините электромотор стеклоподъемника, ослабьте крепежные болты на внутренней части двери. Аккуратно извлеките стекло из направляющих, зафиксировав его скотчем на верхней кромке двери. Демонтируйте поврежденные тросы и направляющие ролики, отмечая расположение всех компонентов.

Монтаж нового механизма

1. Нанесите смазку на ролики и направляющие каналы нового тросикового механизма.
2. Установите конструкцию в дверь, совместив крепежные отверстия с посадочными местами кузова. Временно зафиксируйте болтами без затяжки.
3. Пропустите тросы через ролики согласно схеме производителя, избегая перекручивания.
4. Закрепите концы тросов в подвижном кронштейне стекла, проверив параллельность хода.

Важно: Перед окончательной сборкой подключите питание к мотору для тестового подъема/опускания стекла. Убедитесь в отсутствии перекосов и посторонних шумов. При необходимости отрегулируйте положение механизма и натяжение тросов.

Затяните все крепежные болты с моментом 8-10 Н·м. Установите стекло в направляющие, проверив плавность хода по всей высоте. Соберите дверь в обратной последовательности, подключив разъемы электромотора и управления.

Ключевые моменты	Рекомендации
Натяжение тросов	Должно исключать провисание, но не создавать избыточное усилие на мотор
Смазка роликов	Используйте морозостойкий смазочный материал (например, LIQUI MOLY Silicon-Fett)
Регулировка стекла	Проводите при закрытой двери с установленными уплотнителями

Замена направляющих реек стеклоподъемника

Износ направляющих реек – частая причина заклинивания стеклоподъемников ВАЗ-2114. Пластиковые направляющие со временем истираются или деформируются, из-за чего стекло движется с перекосом или вовсе останавливается. Также возможно растрескивание крепежных элементов реек, что нарушает геометрию подъема.

Перед заменой убедитесь в отсутствии проблем с электромотором, проводкой и механизмом подъемника. Проверьте плавность хода тросиков и состояние роликов – их неисправность может давать схожие симптомы. Если диагностика подтвердила износ реек, приступайте к замене.

Порядок работ

Необходимые материалы и инструменты:

• Новые направляющие реки (оригинальные или качественные аналоги)
• Набор отверток (крестовая, плоская)
• Ключи Torx (T20, T25)
• Плоскогубцы
• Смазка силиконовая (для направляющих и тросиков)
• Перчатки защитные

Демонтаж:

1. Снимите обшивку двери: открутите винты под ручкой и подлокотником, снимите заглушки, подденьте клипсы крепления по периметру.
2. Отсоедините разъемы динамика и стеклоподъемника.
3. Аккуратно снимите гидроизоляционную пленку (при необходимости восстановите герметичность после работ).
4. Закрепите стекло в верхнем положении струбцинами или скотчем через проем двери.
5. Открутите болты крепления стекла к кареткам подъемника.
6. Ослабьте и снимите тросики с роликов и направляющих реек.
7. Выкрутите болты крепления старых направляющих реек к корпусу двери.

Монтаж новых реек:

1. Установите новые рейки на штатные места, зафиксируйте болтами. Не перетягивайте – пластик может треснуть.
2. Нанесите силиконовую смазку на пазы направляющих и ролики.
3. Правильно уложите и натяните тросики согласно схеме завода-изготовителя (проверьте маркировку).
4. Прикрепите стекло к кареткам, уберите фиксаторы.
5. Проверьте ход стекла вручную на всех участках до финальной сборки. Движение должно быть плавным, без рывков.
6. Восстановите гидроизоляцию, подключите разъемы, установите обшивку.

Важные нюансы:

Проблема	Решение
Стекло перекашивается после замены	Проверьте параллельность установки реек и равномерность натяжения тросиков
Посторонний скрежет при работе	Недостаток смазки в направляющих или попадание грязи
Рейки не фиксируются плотно	Замените крепежные втулки или используйте шайбы-гроверы

После сборки обязательно выполните калибровку стекла: полностью поднимите и опустите стекло 3-4 раза, удерживая кнопку в конце хода для запоминания крайних положений. Если стекло не фиксируется автоматически – проверьте предохранитель F18 (15А) и реле К5 в монтажном блоке.

Восстановление обрыва провода в дверной трассе

Обрыв провода в дверной трассе – частая причина отказа стеклоподъемников ВАЗ-2114 из-за постоянного перегиба жгута при открывании двери. Для ремонта потребуется снять обшивку двери и разобрать гофру-гармошку, защищающую провода.

Тщательно осмотрите жгут, особое внимание уделите участкам с потертой изоляцией или характерными надломами. Найденный обрыв зачистите с двух сторон на 10-15 мм, удалив поврежденную изоляцию.

Этапы восстановления соединения

1. Подготовка проводов: Скрутите медные жилы пальцами для плотности.
2. Соединение:
   • Спаяйте скрутку оловянным припоем для надежного контакта.
   • Альтернатива: Используйте термоусадочную трубку с клеевым слоем, прогрев ее феном.
3. Изоляция: Плотно обмотайте место соединения изолентой (минимум 2 слоя) или наденьте вторую термоусадку.

Дополнительные меры защиты

Мера	Действие
Фиксация жгута	Закрепите кабель пластиковыми хомутами внутри двери и кузова, исключив натяжение.
Прокладка	Уложите восстановленный участок в гофру, избегая резких изгибов у основания стойки.

После сборки проверьте работу стеклоподъемников. Если проблема не устранена, ищите другие обрывы или проверьте моторчик и контакты блока управления.

Чистка и обработка клемм контактов на моторе

Загрязнение или окисление клеммных контактов мотора стеклоподъемника нарушает передачу напряжения, что полностью блокирует работу механизма. На контактах скапливается грязь, дорожная пыль и окислы из-за перепадов температур и влажности.

Отсутствие тока приводит к отказу двигателя поднимать стекло, даже если остальные компоненты исправны. Регулярная обработка клемм предотвращает эту проблему и продлевает срок службы узла.

Порядок чистки контактов

1. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.
2. Снимите декоративные накладки двери и открутите крепления мотора стеклоподъемника.
3. Отсоедините разъемы питания от двигателя, нажав на фиксаторы.
4. Осмотрите металлические штырьки и клеммы:
   • Признаки проблемы: белый/зеленый налет, потемнение металла.
5. Очистите контакты:
   • Жесткой стороной губки для посуды или мелкозернистой наждачной бумагой (№400-600).
   • Специальным очистителем электроцепей (например, ABRO или LIQUI MOLY).
6. Нанесите защитное средство:
   • Силиконовую смазку-спрей.
   • Медную токопроводящую смазку.
7. Соберите узел в обратном порядке, плотно зафиксировав разъемы.

Важно: Не используйте воду или агрессивные растворители – это вызовет коррозию. После обработки проверьте работу стеклоподъемника до установки обшивки двери.

Замена поврежденной гофры с проводами

Повреждение гофрированного чехла (гармошки), защищающего жгут проводов, идущий от кузова в дверь, – частая причина отказа стеклоподъемников на ВАЗ-2114. Постоянное открывание и закрывание двери приводит к перетиранию проводов внутри гофры, их обрыву или замыканию.

Для замены поврежденной гофры и восстановления целостности проводки потребуется новая гофра подходящего диаметра и длины, термоусадочные трубки или изолента, нож, кусачки, паяльник с припоем и флюсом (или обжимные клеммы), а также отвертки для снятия обшивки двери.

Процедура замены

Шаг 1: Подготовка и доступ

1. Снимите минусовую клемму с аккумулятора.
2. Аккуратно демонтируйте дверную обшивку, открутив саморезы и отщелкнув клипсы.
3. Отсоедините разъемы колонки (при наличии) и ручки замка.
4. Снимите пылезащитный барьер (если он цел и мешает).
5. Освободите жгут проводов от креплений внутри двери и на стойке кузова.

Шаг 2: Демонтаж старой гофры и диагностика проводов

1. Ослабьте хомуты (или разожмите пластиковые фиксаторы), удерживающие гофру на кузове и на двери.
2. Снимите старую гофру.
3. Внимательно осмотрите жгут проводов по всей длине. Найдите места обрывов или перетертой изоляции. Обязательно "прозвоните" мультиметром в режиме проверки целостности цепи каждый провод, идущий к стеклоподъемнику (обычно 2 толстых силовых и 2-3 тонких управляющих), а также провода питания замков, подсветки и т.д.

Шаг 3: Ремонт жгута проводов

• Обрежьте поврежденные участки проводов.
• Зачистите концы проводов на достаточную длину.
• Надежнее всего соединить провода методом пайки, изолируя каждое соединение термоусадочной трубкой.
• Альтернатива: используйте обжимные клеммы типа "гильза" или "папа/мама", но тщательно изолируйте места соединений.
• Важно: Восстановите соединения строго по цветовой маркировке проводов! Перепутанные провода приведут к некорректной работе или выходу из строя моторчика или блока управления.

Цвет провода (пример для ВАЗ-2114)	Назначение
Красный	+12В (Питание мотора)
Красный с черной полосой	+12В (Питание мотора)
Желтый	Управление "Вверх"
Зеленый	Управление "Вниз"
Черный	Масса (GND)

Шаг 4: Установка новой гофры

1. Наденьте новую гофру на отремонтированный жгут проводов.
2. Закрепите гофру на кузове и на двери с помощью хомутов или оригинальных пластиковых фиксаторов. Убедитесь, что гофра не перекручена и имеет естественный изгиб при открывании/закрывании двери.
3. Аккуратно уложите жгут проводов по штатным трассам внутри двери и на стойке, зафиксируйте его пластиковыми клипсами.

Шаг 5: Проверка и сборка

1. Подключите все разъемы внутри двери (мотор стеклоподъемника, кнопку управления, замок, колонку).
2. Пока дверная обшивка не установлена, подключите аккумулятор.
3. Проверьте работу стеклоподъемника с помощью кнопки на двери и выключателя на панели водителя. Убедитесь, что стекло двигается вверх/вниз без заеданий.
4. Проверьте работу центрального замка и подсветки кнопки (если провода к ним были повреждены).
5. Если все работает корректно, снимите минус с аккумулятора.
6. Восстановите пылезащитный барьер (при необходимости замените на новый).
7. Установите дверную обшивку на место, закрепив все клипсы и саморезы.
8. Подключите аккумулятор окончательно и проведите финальную проверку функций двери.

Ключевые моменты: Тщательная диагностика всех проводов в жгуте обязательна. Качественное соединение и изоляция восстановленных проводов – залог долговечности ремонта. Правильная укладка жгута и фиксация новой гофры предотвратят повторное повреждение. Не забудьте про чистоту контактов в разъемах.

Регулировка прижима стекла к уплотнителю

Неправильный прижим стекла к уплотнителю двери – распространённая причина некорректной работы стеклоподъёмников ВАЗ-2114. Слишком сильное давление создаёт избыточное трение при движении стекла, перегружая механизм и приводя к проскальзыванию или поломке пластиковых шестерёнок редуктора. Слабый прижим провоцирует дребезжание, перекос стекла и проникновение влаги/сквозняков в салон.

Регулировка осуществляется путём изменения положения стекла относительно направляющих и положения самой двери. Для работы потребуется ключ на 10, крестовая отвёртка, шестигранник на 5 мм и силиконовая смазка для уплотнителей.

Последовательность регулировки прижима

Подготовка и диагностика:

1. Снимите обшивку двери (открутите саморезы крепления, снимите ручку и аккуратно отщёлкните клипсы).
2. Поднимите/опустите стекло вручную, оцените плавность хода и визуально проверьте зазор между стеклом и уплотнителем по всему периметру проёма.
3. Определите участки чрезмерного трения (видны потёртости на уплотнителе) или избыточного зазора.

Регулировка положения стекла:

• Ослабьте болты крепления стекольных ползунков к подъёмному механизму (обычно 2-3 болта М8 под ключ на 10).
• Аккуратно перемещайте стекло руками, добиваясь равномерного прилегания к уплотнителю по всему контуру без перекосов.
• Зафиксируйте ползунки, затянув болты с умеренным усилием (перетяжка деформирует механизм).
• Проверьте ход стекла электроприводом 3-5 раз.

Регулировка положения двери (если необходимо):

1. Ослабьте болты крепления петель двери к кузову (ключ на 13).
2. Слегка приподнимите или сместите дверь, чтобы изменить угол прилегания к кузову.
3. Контролируйте равномерность зазора между стеклом и верхним/боковым уплотнителем кузова при закрытой двери.
4. Затяните болты петель, проверьте работу стекла и герметичность закрытия.

Критерий правильной регулировки	Последствия ошибок
Стекло движется без рывков и посторонних звуков	Перетяжка болтов ползунков – деформация стекла или трещины
Зазор между стеклом и уплотнителем равномерный (2-3 мм)	Смещение петель двери – нарушение геометрии проёма
Уплотнитель слегка поджимает стекло по всему периметру	Недостаточный прижим – сквозняки и стуки
Отсутствие воды в салоне после полива двери	Избыточный прижим – быстрый износ привода

Завершение работ: Нанесите силиконовую смазку на уплотнители стекла и кузова для снижения трения и защиты резины. Установите дверную обшивку на место, убедившись, что она не мешает движению стекла. Проверьте работу привода при закрытой двери на всех режимах.

Профилактика замерзания стеклоподъемников зимой

Регулярная обработка резиновых уплотнителей дверей и стекол специализированными силиконовыми смазками предотвращает примерзание. Наносите состав тонким слоем на чистые и сухие поверхности перед наступлением холодов, повторяя процедуру каждые 1-2 месяца. Избегайте применения составов на основе вазелина или масел – они разрушают резину.

Контролируйте влажность в зоне уплотнителей: после мойки или дождя приоткрывайте двери и стекла на 5-10 минут для испарения воды. Старайтесь не парковать автомобиль под углом, когда одна дверь оказывается ниже других – это провоцирует скопление талой воды в направляющих.

Ключевые меры предотвращения обледенения

• Замена изношенных уплотнителей – трещины и деформации резины усиливают проникновение влаги
• Очистка дренажных отверстий дверей – используйте проволоку для удаления грязи из каналов
• Отказ от мойки при температуре ниже -5°C – остатки воды мгновенно замерзают в щелях
• Механическая очистка стекол перед опусканием – удаляйте лед скребком, а не стеклоподъемником

При обледенении никогда не используйте кипяток для разморозки – резкий перепад температур повреждает стекла и электронику. Включайте печь на полную мощность с направлением обдува на боковые окна за 10-15 минут до начала движения. Для экстренных случаев носите аэрозольный антиобледенитель с пометкой "безопасен для резины".

Проблема	Способ профилактики	Периодичность
Обледенение уплотнителей	Обработка силиконовой смазкой	Каждые 30-60 дней
Скопление влаги в дверях	Прочистка дренажных отверстий	Перед зимним сезоном
Замерзание направляющих	Удаление влаги после осадков	После каждого дождя/снегопада

Как избежать перекоса стекла при установке

Тщательно подготовьте направляющие рельсы (каналы) в дверной карте: очистите их от старой смазки, грязи и мусора, убедитесь, что внутри нет посторонних предметов или деформированных участков, которые могут мешать свободному перемещению роликов или ползунов стекла. Обильно нанесите новую качественную смазку (специальный силиконовый спрей или пасту) на всю рабочую поверхность каналов и на ролики/ползуны стеклоподъемника.

Перед началом установки самого стекла убедитесь, что механизм стеклоподъемника (если он снят или заменялся) правильно собран, надежно закреплен на своем месте внутри двери, и все его подвижные части (тросики, ролики, направляющие) легко перемещаются вручную без заеданий. Проверьте правильность положения и целостность пластиковых держателей (лагеря), в которые крепится нижняя кромка стекла.

Ключевые шаги для правильной установки

Используйте помощника: Установка стекла в одиночку значительно повышает риск его перекоса. Один человек должен придерживать и направлять стекло снаружи, второй – работать внутри двери, контролируя положение нижнего края стекла и его вход в направляющие каналы.

Совмещение с направляющими: Аккуратно, без усилия, заведите нижнюю часть стекла (вместе с закрепленными на ней лагерями) в пазы направляющих рельсов на обеих сторонах дверного проема. Крайне важно следить, чтобы оба края стекла входили в свои каналы одновременно и на одинаковую глубину. Не допускайте опережения одного края относительно другого.

Предварительная проверка хода: До окончательной фиксации стекла в лагерях или затяжки болтов крепления механизма, обязательно вручную (или с помощью кнопки стеклоподъемника, если механизм подключен) несколько раз приподнимите и опустите стекло на небольшую высоту (10-15 см). Наблюдайте за его движением:

• Оно должно двигаться плавно, без рывков и скрежета.
• Не должно быть видимого перекоса или затирания о края проема двери или уплотнители.
• Если движение затруднено или виден перекос – немедленно прекратите подъем/опускание, опустите стекло вниз и отрегулируйте его положение в направляющих.

Фиксация и окончательная регулировка: Только убедившись в свободном и ровном ходе на начальном участке, можно аккуратно зафиксировать стекло в лагерях (если оно было снято с них) или затянуть болты крепления механизма стеклоподъемника к двери (если механизм снимался). После фиксации проведите полный цикл подъема и опускания стекла, обращая внимание на его положение в крайних точках.

Регулировка положения стекла: Если после установки обнаруживается небольшой перекос или неплотное прилегание к уплотнителю вверху, положение стекла можно отрегулировать. Обычно это делается с помощью эксцентриковых болтов или регулировочных пластин, расположенных в точках крепления механизма стеклоподъемника к внутренней панели двери или в местах крепления направляющих.

Что регулировать	На что влияет	Принцип регулировки
Эксцентриковые болты крепления механизма	Наклон стекла вперед/назад	Поворот эксцентрика смещает верхнюю часть механизма
Регулировочные пластины или прорези на кронштейнах	Положение стекла в проеме двери (влево/вправо)	Ослабление болтов и смещение узла крепления по прорезям

Помните, что любая регулировка требует ослабления крепежных болтов и последующей их надежной затяжки после достижения правильного положения стекла. Проверяйте результат после каждого изменения регулировочного положения.

Тестирование работы после ремонта: контрольные точки

После замены или ремонта компонентов стеклоподъемника ВАЗ-2114 необходимо выполнить комплексную проверку работоспособности системы. Начните с визуального контроля монтажа всех деталей: убедитесь в корректной установке механизма, надежной фиксации стекла в направляющих и отсутствии перекосов.

Подключите аккумуляторную батарею и последовательно проверьте каждый этап работы системы. Внимательно отслеживайте любые нехарактерные звуки (скрип, треск, гул) и визуальные отклонения в движении стекла, которые могут указывать на ошибки сборки.

Ключевые этапы проверки

1. Тестирование кнопок управления
   • Проверьте реакцию стекла на нажатие обеих кнопок (подъем/опускание) со стороны водителя и пассажира
   • Убедитесь в отсутствии "залипания" кнопок и самопроизвольного срабатывания
2. Контроль движения стекла
   • Проверьте полный ход стекла вверх/вниз без остановки
   • Отследите плавность хода по всей длине направляющих
   • Убедитесь в плотном прилегании стекла к уплотнителю в верхнем положении
3. Проверка электрических параметров
   • Замерьте напряжение на клеммах моторчика при работе (норма: 11.5-13.5В)
   • Проконтролируйте отсутствие нагрева электропроводки
   • Проверьте срабатывание предохранителя F5 (7.5А) в монтажном блоке
4. Тест под нагрузкой
   • При полностью поднятом стекле создайте рукой умеренное давление сверху (2-3 кгс)
   • Система должна удерживать положение без проседания
   • При критическом усилии должен сработать механизм защиты от зажима

После успешного тестирования выполните 10-15 полных циклов подъема/опускания для притирки механизмов. При обнаружении отклонений (заедание, шум, неравномерный ход) немедленно обесточьте систему и проведите повторную диагностику узлов.

Особенности ремонта задних стеклоподъемников

Ремонт задних стеклоподъемников на ВАЗ-2114 осложнен более ограниченным доступом к механизму внутри двери по сравнению с передними. Заднее стекло имеет иную форму и крепится к подъемнику иначе, часто с помощью специальных кронштейнов или зажимов, которые могут быть хрупкими. Работу необходимо проводить аккуратно, чтобы не повредить обшивку двери или проводку.

Особое внимание при диагностике и ремонте задних механизмов следует уделять состоянию направляющих, в которых перемещается стекло, и пластиковым роликам (ползунам) на самом стекле или кронштейне подъемника. Эти ролики изнашиваются и ломаются чаще всего, приводя к перекосу стекла, его заклиниванию или повышенной нагрузке на мотор и шестерни.

Ключевые этапы ремонта

1. Демонтаж дверной обшивки: Аккуратно снять пластиковую панель, открутив крепежные винты (часто под заглушками) и сняв ручку открывания и элементы управления стеклоподъемником. Отсоединить разъемы.
2. Диагностика и доступ: После снятия обшивки снять влагозащитную пленку (аккуратно, для возможности обратной установки). Осмотреть механизм, проводку, состояние направляющих, роликов, троса и шестерен редуктора.
3. Демонтаж стекла: Опустить стекло до положения, где становятся доступны крепления (болты или зажимы) к механизму подъемника. Ослабить крепления, приподнять стекло и вывести его из направляющих, затем аккуратно извлечь из двери, наклонив.
4. Ремонт/Замена механизма:
   • Ролики (ползуны): Заменить сломанные или изношенные пластиковые ролики на стекле или кронштейне подъемника. Использовать оригинальные или качественные аналоги.
   • Направляющие: Очистить от грязи и старой смазки. Обильно нанести новую силиконовую смазку (ни в коем случае не "графитку" и не WD-40 как основную смазку!).
   • Трос/Шестерни: Проверить целостность троса, отсутствие "бород" и расслоений. Осмотреть шестерни редуктора на предмет сколов и износа зубьев. При серьезных повреждениях – замена всего узла стеклоподъемника.
   • Электродвигатель: Проверить его работу отдельно, подав +12В. Если мотор неисправен – замена.
5. Установка стекла и регулировка: Аккуратно установить стекло обратно в направляющие, закрепить на кронштейнах подъемника (не затягивая окончательно). Проверить плавность хода стекла вручную по всей высоте. При необходимости отрегулировать положение стекла, ослабляя крепеж и сдвигая его, чтобы обеспечить равномерный зазор по периметру и плотное прилегание к уплотнителю в верхнем положении. Затянуть крепеж.
6. Сборка и проверка: Восстановить влагозащитную мембрану. Установить дверную обшивку на место, подключить разъемы. Проверить работу стеклоподъемника от кнопки во всех положениях, обращая внимание на плавность хода, отсутствие посторонних шумов и правильность верхнего/нижнего положения стекла.

Таблица частых неисправностей задних стеклоподъемников и действий:

Симптом / Проблема	Вероятная причина	Действия по ремонту
Стекло двигается с трудом, заедает, перекашивается	Износ/поломка пластиковых роликов, загрязнение/отсутствие смазки в направляющих, повреждение троса, деформация направляющей.	Замена роликов, очистка и смазка направляющих силиконовой смазкой, проверка троса и направляющих, замена при необходимости.
При работе слышен скрежет, треск, гул	Износ/поломка пластиковых шестерен редуктора мотора, сильный износ роликов, попадание мусора в механизм.	Разборка редуктора мотора (часто неремонтопригодна), замена роликов, очистка механизма, замена узла подъемника.
Стекло не двигается, мотор не гудит	Обрыв/КЗ проводки, неисправность кнопки управления, сгоревший мотор, срабатывание предохранителя.	Проверка предохранителя, "прозвон" проводки от кнопки до мотора, проверка кнопки, проверка мотора подачей +12В, замена неисправных компонентов.

При сборке критически важно правильно установить и отрегулировать положение стекла относительно дверного проема и уплотнителей, иначе возможны сквозняки, шум на скорости или повторное заклинивание. После ремонта проверьте работу стекла не только "на горячую", но и после ночевки на холоде, так как смазка густеет.

Ошибки при самостоятельном ремонте: чего избегать

Некорректная диагностика – главный источник проблем. Многие сразу меняют моторчик, не проверив предохранители (F5-F7 в монтажном блоке), реле или кнопки управления, что ведет к ненужным тратам. Игнорирование электрической части – например, обрыв проводов в гофре между дверью и кузовом – оставляет проблему нерешенной.

Небрежность при демонтаже компонентов усугубляет ситуацию. Повреждение гидроизоляционной пленки двери при снятии обшивки вызывает коррозию, а неаккуратное отсоединение разъемов ломает фиксаторы. Использование некачественных аналогов вместо оригинальных запчастей (особенно моторов и направляющих) гарантирует повторный ремонт через 2-3 месяца.

Критические недочеты и их последствия

• Неправильная установка стекла: фиксация без предварительной регулировки по высоте и углу наклона приводит к перекосу и заклиниванию
• Пренебрежение смазкой: необработанные графитовой смазкой направляющие и тросы ускоряют износ механизма
• Забытая калибровка: после замены мотора обязателен запуск с удержанием кнопки «вверх» 5 секунд для настройки крайних положений

Ошибка	Результат	Профилактика
Проверка цепи без снятия клеммы АКБ	Короткое замыкание, выход из строя БКУ	Обязательное отключение минусовой клеммы
Замена деталей без теста мультиметром	Ошибочная замена исправных компонентов	Замер напряжения на разъемах мотора/кнопок

1. Не тестируйте мотор напрямую от АКБ – это вызовет сгорание обмотки. Подключайте только через штатный разъем.
2. Не фиксируйте стекло подручными средствами при снятом механизме – оно может разбиться при случайном толчке.

Когда нужна замена всего узла в сборе

Замена всего узла стеклоподъемника в сборе становится необходимой при критических механических повреждениях, которые невозможно устранить ремонтом отдельных компонентов. Это актуально при сильной деформации направляющих рельсов, разрушении пластиковых кареток или поломке зубьев на шестерне привода, особенно если восстановление требует несоразмерных затрат времени и средств. Комплексная замена также рекомендуется при одновременном выходе из строя нескольких элементов механизма, например, сочетании сгоревшего моторчика и поврежденной проводки.

Экономически целесообразным решение о замене узла становится при обнаружении коррозии каркаса двери в точках крепления механизма, что делает установку новых компонентов на старую основу ненадежной. Аналогично поступают при отсутствии доступа к редким или снятым с производства запчастям – проще установить современный аналог в сборе, чем искать устаревшие детали. Важный критерий – состояние пластиковых направляющих тросов: их износ или перетирание ведет к заклиниванию стекла, а замена отдельных роликов часто временное решение.

Ключевые признаки для замены узла

• Заклинивание стекла с металлическим скрежетом – свидетельствует о разрушении шестерни редуктора или деформации подъемного механизма.
• Провисание стекла даже после замены роликов или тросов – указывает на усталость металла каркаса.
• Множественные поломки (мотор + проводка + пластиковые направляющие) – ремонт по частям превышает стоимость нового узла.
• Коррозия монтажных платформ в двери – восстановление креплений нерентабельно.

Сравнение подходов

Ситуация	Локальный ремонт	Замена узла в сборе
Сгорел мотор	Замена двигателя	Не требуется
Треснула каретка, коррозия креплений	Ненадежно	Оптимально
Обрыв троса + износ роликов	Частичный ремонт	Экономит время

При установке нового узла обязательна регулировка стекла и проверка плавности хода до фиксации крепежа. Игнорирование этого этапа приводит перекосу и повторным поломкам. Для ВАЗ-2114 предпочтительны комплекты с металлическими каретками и термоупрочненными тросами – они устойчивее к перепадам температур и нагрузкам.

Подбор качественных аналогов вместо оригинальных запчастей

При замене неисправных стеклоподъемников ВАЗ-2114 многие автовладельцы рассматривают аналоги как альтернативу дорогостоящим оригинальным комплектующим. Качественные неоригинальные запчасти способны обеспечить сопоставимую надежность при значительной экономии, но требуют тщательного подхода к выбору производителя.

Ключевым преимуществом аналогов является ценовая доступность – стоимость может быть ниже оригинальных деталей на 30-50%. Однако риски приобретения контрафактной продукции низкого качества остаются высокими, особенно на стихийных рынках. Неподходящие или бракованные механизмы часто выходят из строя повторно через короткий срок.

Критерии выбора надежных аналогов

Для минимизации рисков при подборе ориентируйтесь на следующие параметры:

• Проверенные бренды: Fenox, БелМаг, СтартВОЛЬ, LYNXauto. Избегайте безымянных изделий.
• Наличие сертификатов: Требуйте у продавца документы, подтверждающие соответствие ГОСТ/ТУ.
• Конструктивное соответствие: Сравните крепежные отверстия, длину троса и тип привода (механический/электрический) с оригиналом.
• Гарантия: Ответственные производители предоставляют гарантию от 6 месяцев.

Параметр	Оригинал (ВАЗ)	Качественный аналог
Ресурс работы	4-6 лет	3-5 лет
Цена (передний, руб)	2,500 - 3,800	1,200 - 2,000
Наличие термозащиты (эл. привод)	Да	У топовых брендов

Важно! При установке электрических аналогов проверьте совместимость разъемов и номинальную нагрузку реле. Механические версии требуют ручной регулировки натяжения троса после монтажа. Тестируйте работу стекла до полной сборки обшивки двери.

Проверка подсветки кнопок как индикатора питания

Подсветка кнопок стеклоподъемников на ВАЗ-2114 питается от той же цепи, что и блок управления. Если она не работает при включенном зажигании – это первый сигнал о проблемах с электропитанием системы. Отсутствие свечения исключает неисправность только моторчиков или механики, указывая на обрыв в силовой цепи.

Проверьте состояние предохранителя F7 (20 А) в салонном монтажном блоке. Он отвечает за питание стеклоподъемников и подсветки. Даже если внешне плавкая вставка цела, замерьте мультиметром напряжение на обоих контактах держателя – отсутствие 12В подтвердит обрыв цепи до предохранителя или его неконтакт.

Дополнительные точки диагностики

Если предохранитель исправен, но подсветка не горит:

1. Реле К5 в монтажном блоке: снимите и встряхните – характерный дребезг контактов укажет на неисправность. Замените аналогом.
2. Контактная группа замка зажигания: износ или подгорание контактов в положении "ON" прерывает подачу напряжения.
3. Разъемы проводки: осмотрите колодку у блока управления (под обшивкой водительской двери) и соединения в стойках дверей. Окислы или влага нарушают контакт.

Элемент	Метод проверки	Признак неисправности
Предохранитель F7	Замена/замер напряжения	Отсутствие 12В на контактах
Реле К5	Замена на исправное	Щелчок при включении не слышен
Проводка дверей	Визуальный осмотр	Перетертые изоляция, обрывы

При восстановлении подсветки проверьте работу стеклоподъемников. Если они остаются неактивными – проблема в кнопках, моторчиках или механике. Отсутствие свечения после ремонта питания указывает на перегорание светодиодов в кнопках – требуется их замена.

Временное решение при неработающем стекле: фиксация стекла

При отказе стеклоподъемника стекло может самопроизвольно опускаться во время движения, создавая сквозняк и риск попадания влаги в салон. Фиксация предотвращает эти проблемы до выполнения ремонта.

Временное крепление требует подручных материалов и обеспечивает стабильное положение стекла. Все методы предполагают работу при поднятом стекле и являются экстренной мерой.

Способы фиксации:

• Деревянные клинья: Вырежьте 2-3 клина из мягкой древесины (толщиной 5-8 мм), аккуратно вбейте между верхним краем стекла и дверной рамкой.
• Скотч или изолента: Наклейте полосы крест-накрест через стекло на дверную стойку, используя армированный или двухсторонний скотч для надежности.
• Распорка из пластика: Отрежьте пластиковый стержень по ширине дверного кармана, установите вертикально между нижним краем стекла и дном двери (требует снятия обшивки).

Важно: Избегайте металлических предметов, способных повредить стекло. Фиксация не должна мешать обзору или блокировать дверные замки. После поездки сразу устраняйте неисправность.

Список источников

При подготовке материала использовались технические руководства, специализированные автомобильные ресурсы и практические пособия по ремонту отечественных автомобилей. Эти источники содержат детальную информацию об устройстве электрооборудования ВАЗ-2114 и типовых неисправностях.

Ниже перечислены ключевые материалы, на основе которых составлены рекомендации по диагностике и восстановлению работы стеклоподъемников. Все источники доступны в печатном или электронном виде без необходимости онлайн-доступа.

• Руководство по ремонту ВАЗ-2113, 2114, 2115 издательства "Золотая Рука". Раздел: "Электрооборудование"
• Технический справочник "Неисправности электросистем ВАЗ-2108–2115" (автор Сергеев А.П.)
• Статья "Диагностика цепей стеклоподъемников" в журнале "За рулём" №6/2018
• Практическое пособие "Ремонт замков и подъемников окон ВАЗ" (изд. "АвтоКнига")
• Материалы технического раздела портала "Дром.ру": архив обсуждений по ВАЗ-2114
• Видеоинструкция "Замена моторчика стеклоподъемника ВАЗ-2114" (канал "Автоэлектрик Практик")
• Схемы электрооборудования ВАЗ-2114 из альбома "Электропроводка отечественных авто"

Видео: ваз 2110 не работает стеклоподъёмники ЭСП


• Российский вездеход ГТС - новая разработка

• Пусковой двигатель - что это, типы, параметры, запуск и эксплуатация

• Управление вентилятором охлаждения - роль гидромуфты КамАЗа
