Вибростенд для проверки подвески - описание, особенности и принцип работы

Статья обновлена: 18.08.2025

Исправность подвески – критический фактор безопасности и комфорта при эксплуатации автомобиля. Традиционные методы диагностики часто не выявляют скрытые дефекты амортизаторов и рычагов. Вибростенд предлагает технологичное решение для точной и объективной оценки состояния ходовой части.

Это оборудование имитирует реальные дорожные нагрузки, создавая контролируемые колебания колес автомобиля. Специальные датчики фиксируют реакцию подвески на эти воздействия, а программное обеспечение анализирует полученные данные.

Диагностика на вибростенде занимает минуты и не требует демонтажа узлов. Метод выявляет малейшие отклонения в работе амортизаторов, износ сайлентблоков, люфты шаровых опор и другие неисправности, незаметные при визуальном осмотре или тест-драйве.

Понимание устройства, возможностей и физических принципов работы вибростенда позволяет максимально эффективно использовать этот инструмент для поддержания автомобиля в идеальном техническом состоянии.

Базовая конструкция: платформа, виброгенераторы и датчики

Базовая конструкция: платформа, виброгенераторы и датчики

Центральным элементом вибростенда является несущая платформа, предназначенная для размещения колёс автомобиля. Изготавливается из высокопрочной стали или композитных материалов, способных выдерживать динамические нагрузки до нескольких тонн. Конструкция включает направляющие ролики для точной позиции авто, а поверхность обладает антикоррозионным покрытием и противоскользящим профилем для безопасной фиксации.

Под платформой интегрированы виброгенераторы – электродинамические, гидравлические или эксцентриковые механизмы. Они создают управляемые колебания с регулируемой частотой (обычно 5-30 Гц) и амплитудой (до 20 мм), имитируя дорожные неровности. Система датчиков включает акселерометры, пьезоэлектрические сенсоры и тензодатчики, установленные на платформе и элементах подвески для регистрации параметров вибрации.

Ключевые компоненты системы

Компонент Типы Функции
Платформа Моно-блочная, секционная Обеспечение стабильной опоры, передача вибраций на колёса
Виброгенераторы Электродинамические, гидравлические, эксцентриковые Генерация колебаний заданной частоты/амплитуды
Датчики Акселерометры, тензометрические, ЛВДТ Фиксация ускорений, усилий и перемещений элементов подвески

Принцип синхронизации: Контроллер координирует работу виброгенераторов и датчиков по алгоритму:

  1. Запуск колебаний платформы с заданными характеристиками
  2. Синхронный сбор данных с сенсоров в трёх плоскостях
  3. Анализ демпфирующих свойств подвески по фазовым сдвигам и амплитудному отклику

Типы вибростендов: резонансные vs. бегущей волны

Резонансные вибростенды используют принцип совпадения частоты вынужденных колебаний платформы с собственной частотой подвески автомобиля. При достижении резонанса амплитуда колебаний резко возрастает, что позволяет визуально или с помощью датчиков выявить изношенные элементы (сайлент-блоки, амортизаторы, шаровые опоры). Основное воздействие направлено вертикально, имитируя проезд неровностей.

Стенды бегущей волны генерируют поперечные колебания, распространяющиеся вдоль платформы по типу волны. Покрышки колес взаимодействуют с движущимися "горбами" поверхности, создавая динамическую нагрузку на подвеску в разных плоскостях. Эта технология точнее воспроизводит реальные условия движения по ухабистым дорогам и выявляет дефекты рулевого управления, ШРУСов и подшипников ступиц.

Сравнительная характеристика

Критерий Резонансные стенды Стенды бегущей волны
Направление вибрации Вертикальное Поперечное (горизонтальное)
Диагностируемые компоненты Амортизаторы, пружины, рычаги Рулевые тяги, ШРУСы, подшипники
Чувствительность Выявляет явные дефекты подвески Обнаруживает ранний износ и микроскопические люфты
Скорость диагностики 15-20 секунд на ось 30-40 секунд на ось

Ключевые преимущества резонансных систем:

  • Простота конструкции и обслуживания
  • Низкая стоимость эксплуатации
  • Минимальное время тестирования

Преимущества стендов бегущей волны:

  1. Комплексная диагностика всей ходовой части
  2. Выявление скрытых дефектов до появления симптомов
  3. Автоматизированная оценка состояния узлов

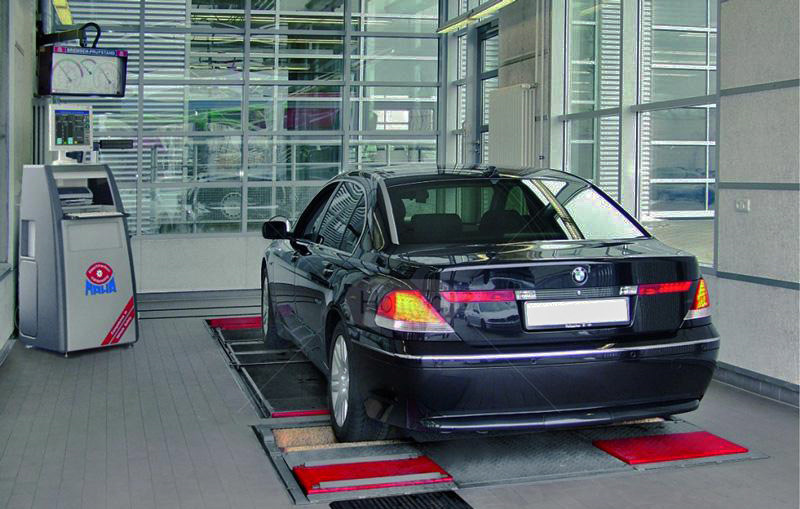

Фиксация автомобиля на платформе: правила безопасности

Фиксация автомобиля на платформе: правила безопасности

Перед началом испытаний автомобиль должен быть надежно закреплен на виброплатформе для исключения смещения, опрокидывания или съезда. Несоблюдение протоколов фиксации приводит к повреждению оборудования и создает прямую угрозу персоналу. Требуется строгое соответствие техническим регламентам стенда и рекомендациям производителя транспортного средства.

Обязательно использование всех предусмотренных систем крепления: цепных стяжек с храповым механизмом, стальных растяжек или адаптеров рамы. Контролируйте натяжение фиксаторов динамометрическим ключом согласно таблице нагрузок. Убедитесь в отсутствии контакта кузова с подвижными элементами стенда при максимальной амплитуде колебаний.

Ключевые требования

Ключевые требования

  • Точное позиционирование – колеса строго в центре платформ качения, продольная ось автомобиля параллельна направлению вибрации
  • Демпфирование подвески – отключение системы стабилизации (ESP) и активация режима диагностики для предотвращения автоматического изменения жесткости амортизаторов
  • Контроль точек крепления – использование только усиленных элементов кузова/рамы, указанных в технической документации ТС
Параметр Норматив Инструмент контроля
Угол наклона растяжек 30-45° к горизонтали Угломер
Минимальное усилие стяжки 500 кгс на точку Динамометрическая головка
Зазор между кузовом и платформой > 80 мм Калиброванный шаблон
  1. Зафиксируйте автомобиль стояночным тормозом и противооткатными башмаками
  2. Подключите страховочные тросы к колесным дискам через сквозные отверстия
  3. Проверьте отсутствие в салоне незакрепленных предметов
  4. Убедитесь в стабильности креплений после тестового включения стенда (5-10 Гц)

Запрещается проводить тесты при деформированных крепежных проушинах, использовании тросов с механическими повреждениями или отклонении от схемы фиксации, утвержденной производителем стенда. Требуется визуальный контроль точек крепления между циклами вибрации.

Принцип создания контролируемых колебаний

Управляемые колебания формируются электромеханическим приводом, преобразующим электрические сигналы в механические движения. Источником энергии служит мощный электродвигатель с системой преобразования вращения в возвратно-поступательное действие. Частота и амплитуда задаются электронным блоком управления через усилители мощности, корректирующие параметры в реальном времени.

Силовые гидравлические или электродинамические исполнительные механизмы передают колебания на платформу через вибровозбудители. Датчики акселерометры непрерывно фиксируют фактические параметры движения, отправляя данные в систему обратной связи. Контроллер сравнивает показания с заданными значениями и мгновенно корректирует сигнал, компенсируя отклонения от целевого режима.

Ключевые элементы управления

  • Генератор сигналов: Создает эталонные волновые формы (синус, прямоугольник, пила)
  • Адаптивные усилители: Масштабируют сигнал до требуемой мощности
  • Позиционные датчики: Замеряют реальное смещение платформы с точностью ±0.1 мм
Параметр регулировки Диапазон Точность поддержания
Частота 0.1-25 Гц ±0.2 Гц
Амплитуда 5-200 мм ±1.5%
Ускорение 0.1-3 g ±0.05 g

Специальные алгоритмы компенсируют инерцию платформы и массу автомобиля, обеспечивая стабильность характеристик при изменении нагрузки. Для сложных диагностических режимов применяют программируемые сценарии с плавным изменением параметров колебаний в течение теста.

Регистрация параметров: датчики ускорения и смещения

Датчики ускорения (акселерометры) крепятся на кузове автомобиля вблизи диагностируемых узлов подвески. Они фиксируют вертикальные колебания, преобразуя механические вибрации в электрические сигналы пропорционально величине ускорения. Современные трехосевые модели позволяют регистрировать сложные траектории движения колес с высокой частотой дискретизации (до 1 кГц).

Датчики смещения (индуктивные, лазерные или ультразвуковые) устанавливаются непосредственно на элементы подвески – рычаги, стойки амортизаторов. Они измеряют амплитуду и скорость перемещения колеса относительно кузова в реальном времени. Лазерные сенсоры обеспечивают точность до 0.01 мм за счет отражения луча от специальных реперных точек на подвеске.

Особенности синхронизации данных

Сигналы с обоих типов датчиков синхронизируются контроллером стенда по временным меткам. Это позволяет сопоставлять фазы колебаний кузова (от акселерометров) с рабочими ходами подвески (от датчиков смещения). Критически важна калибровка нулевых положений перед тестом для исключения погрешностей монтажа.

Ключевые обрабатываемые параметры:

  • Пиковые значения ускорения при резонансе
  • Фазовый сдвиг между колебаниями кузова и колес
  • Коэффициент демпфирования (по затуханию амплитуды)
Тип датчика Диапазон измерений Точность
Акселерометр пьезоэлектрический ±50 g 0.1% FS
Лазерный датчик смещения 0-200 мм ±0.05 мм

Полученные данные анализируются по алгоритмам, сравнивающим характеристики колебаний эталонным значениям исправной подвески. Отклонения в демпфировании или резонансных частотах указывают на износ конкретных компонентов – амортизаторов, пружин или сайлент-блоков.

Анализ амплитуды колебаний подвески

Амплитуда колебаний отражает максимальное отклонение элементов подвески от нейтрального положения при воздействии вибростенда. Этот параметр является ключевым индикатором состояния демпфирующих элементов – амортизаторов или стоек. Чрезмерная или недостаточная амплитуда свидетельствует о нарушениях в работе подвески, влияющих на безопасность и комфорт.

Измерение проводится отдельно для каждого колеса при работе стенда в режиме принудительной вибрации с заданной частотой (обычно 15-25 Гц). Датчики положения или акселерометры фиксируют вертикальное перемещение колеса относительно кузова. Полученные данные автоматически сравниваются с эталонными значениями для конкретной модели автомобиля.

Интерпретация результатов

Анализ включает сравнение амплитуд:

  • Между осями: Различия >15-20% указывают на дисбаланс характеристик.
  • Между левой и правой стороной: Асимметрия >20-25% сигнализирует о неисправности одного из амортизаторов.
  • С нормативом: Превышение заводских допусков означает потерю демпфирующей способности.

Типичные дефекты по амплитуде:

Амплитуда Вероятная неисправность
Слишком высокая Износ амортизатора, поломка пружины
Слишком низкая Заклинивание штока амортизатора, деформация рычага
Неравномерная Разрушение сайлент-блоков, нарушение геометрии подвески

Важно: Данные корректируются с учетом нагрузки на автомобиль во время теста. Анализ дополняется оценкой формы осциллограмм – неравномерные "пики" или "провалы" указывают на механические повреждения (трещины, люфты). Результаты отображаются графически на экране стенда с цветовой маркировкой (зеленый/желтый/красный) для наглядной диагностики.

Оценка демпфирования: коэффициент затухания

Коэффициент затухания (ζ) – ключевой параметр для количественной оценки эффективности амортизаторов подвески. Он выражается как отношение реального демпфирования в системе к критическому демпфированию – минимальному значению, необходимому для предотвращения колебательного процесса после возмущения. Идеальное демпфирование для комфорта и управляемости легкового автомобиля обычно лежит в диапазоне ζ = 0.2–0.4.

Расчет коэффициента затухания на вибростенде выполняется через анализ переходного процесса. После резкого прекращения вибрационного воздействия фиксируется амплитуда колебаний кузова. Основные методы расчета включают логарифмический декремент затухания (по последовательным амплитудным пикам) и анализ ширины резонансного пика на амплитудно-частотной характеристике (АЧХ) подвески.

Методы расчета и интерпретация

Основные подходы к определению коэффициента затухания:

  • Логарифмический декремент:
    • Фиксация амплитуд последовательных колебаний (An, An+1...).
    • Расчет по формуле: δ = ln(An/An+1), ζ ≈ δ / (2π).
  • Анализ резонансной зоны на АЧХ:
    • Измерение амплитуды на резонансной частоте (fрез) и частот Δf, где амплитуда падает до уровня Aрез/√2.
    • Расчет: ζ ≈ Δf / (2fрез).

Низкий ζ (<0.2) указывает на недостаточное демпфирование: колебания затухают медленно, ухудшается контакт колеса с дорогой, растет риск «пробоя» подвески. Высокий ζ (>0.5) сигнализирует о перегашенности: подвеска становится излишне жесткой, снижается комфорт, возрастают нагрузки на кузов и узлы.

Значение ζ Состояние амортизаторов Воздействие на автомобиль
0.0 – 0.2 Сильный износ, неисправность Раскачка кузова, ухудшение сцепления, дискомфорт
0.2 – 0.4 Оптимальное состояние (новые) Баланс комфорта и управляемости
0.4 – 0.7+ Завышенное демпфирование (возможна нештатная жесткость) Чрезмерная жесткость, тряска, вибрации в салоне

Выявление дисбаланса колес методом виброанализа

Дисбаланс колеса возникает при неравномерном распределении массы относительно его оси вращения. Это приводит к возникновению центробежных сил, вызывающих вибрации с частотой, соответствующей скорости вращения колеса. Вибрации передаются через элементы подвески на кузов, ухудшая комфорт и ускоряя износ шин, подшипников и деталей ходовой части.

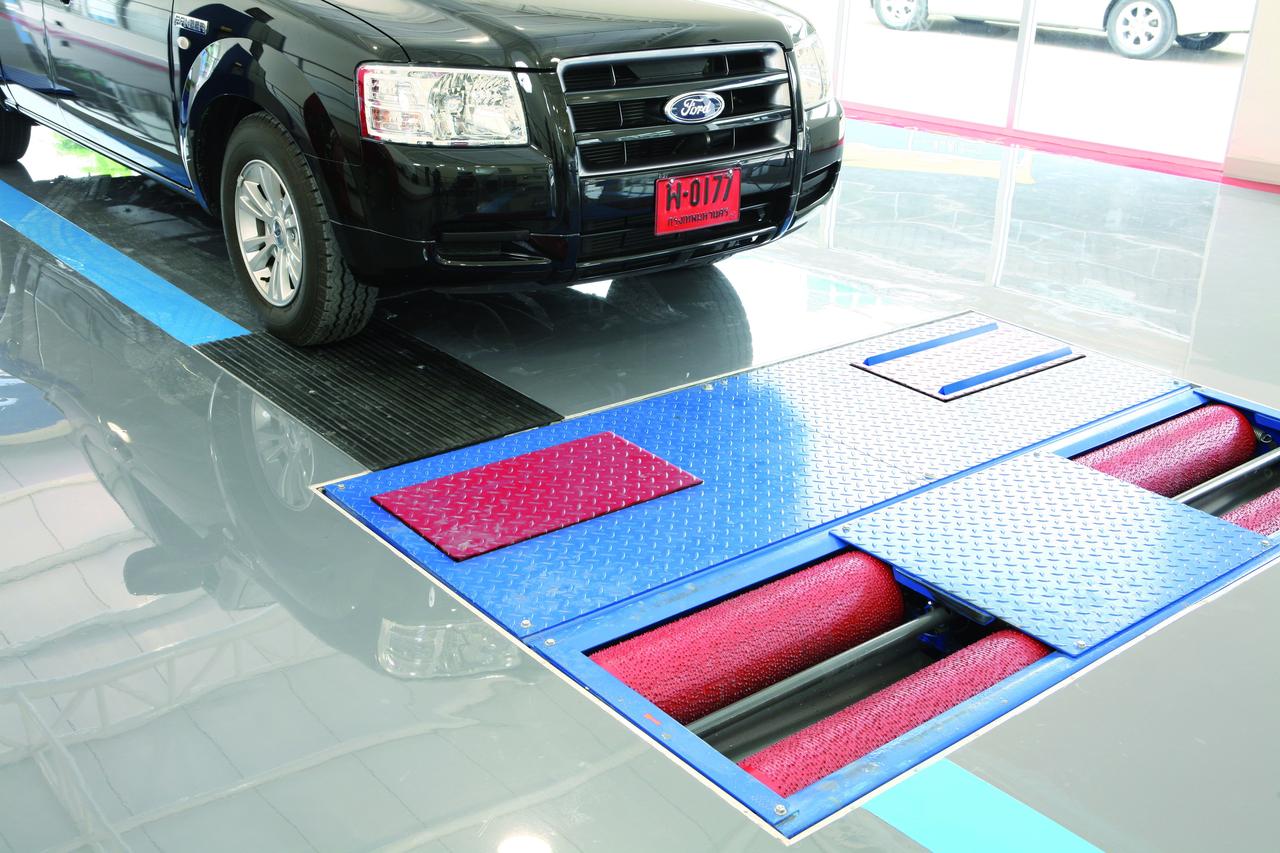

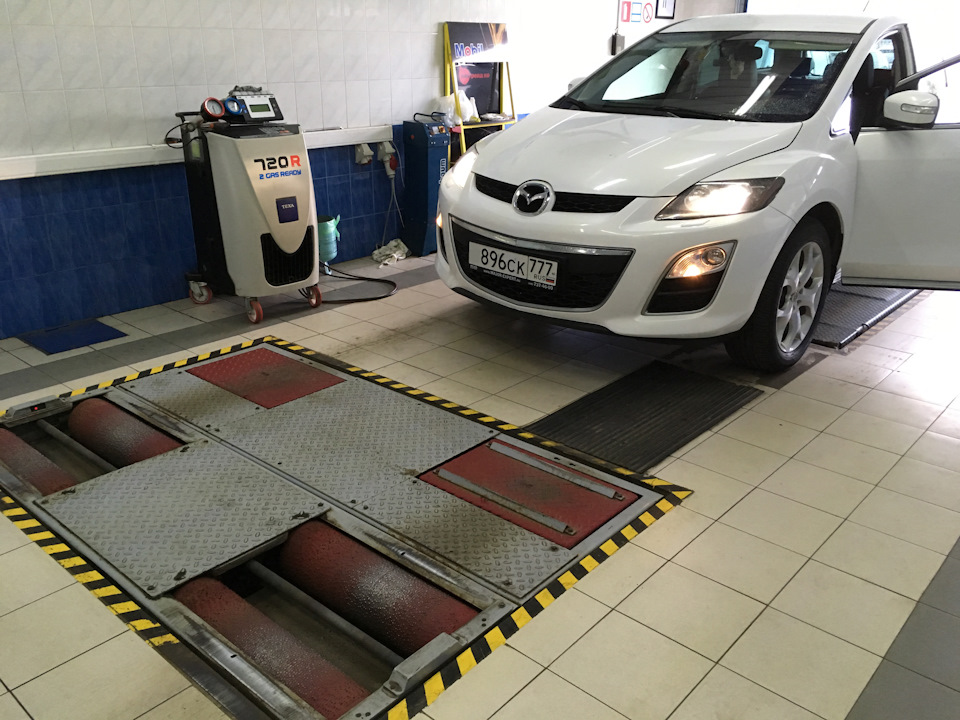

Вибростенд имитирует движение автомобиля, принудительно вращая колеса на заданных скоростях. Акселерометры, установленные на рычагах подвески, ступицах или кузове возле каждого колеса, фиксируют параметры вибраций: амплитуду, частоту и направление колебаний. Данные передаются в систему анализа для обработки в реальном времени.

Ключевые этапы диагностики дисбаланса

Ключевые этапы диагностики дисбаланса

  • Измерение частоты вращения: Датчики определяют текущую скорость вращения каждого колеса.
  • Фиксация вибросигнала: Акселерометры регистрируют вибрации вдоль вертикальной, продольной и поперечной осей.
  • Спектральный анализ: Система преобразует сигнал в частотный спектр. Пик амплитуды на частоте, равной скорости вращения колеса (1-й гармонике), является индикатором дисбаланса.
  • Локализация проблемы: Сравнение амплитуд вибраций между колесами позволяет выявить наиболее разбалансированное колесо.
  • Оценка степени дисбаланса: Величина амплитуды пика на рабочей частоте прямо пропорциональна силе дисбаланса.

Преимущества виброанализа перед традиционным балансировочным стендом включают диагностику в сборе с подвеской, выявление скрытых дефектов (например, деформации диска) по гармоникам, а также оценку влияния дисбаланса на общее состояние ходовой части. Метод точно дифференцирует вибрации от дисбаланса колес от вибраций, вызванных другими неисправностями (например, износом ШРУСа или подшипников), по характерной частоте возникновения.

Диагностика состояния амортизаторов

Диагностика состояния амортизаторов

Вибростенд имитирует дорожные неровности, вынуждая подвеску автомобиля совершать вертикальные колебания. Амортизаторы гасят эти колебания, а датчики стенда фиксируют параметры движения кузова и колес. Анализ разницы в амплитуде и скорости колебаний между колесами позволяет выявить неисправности.

Система сравнивает полученные данные с эталонными значениями для конкретной модели автомобиля. Основными диагностируемыми параметрами являются коэффициент демпфирования и симметричность работы амортизаторов на одной оси. Отклонения от нормы свидетельствуют об износе или повреждении элементов.

Ключевые признаки неисправностей

  • Повышенное раскачивание кузова после снятия нагрузки
  • Асимметрия колебаний левого/правого колеса на одной оси
  • Увеличенная амплитуда резонансных колебаний
  • Задержка гашения колебаний более 1-2 циклов
Параметр Исправный амортизатор Изношенный амортизатор
Коэффициент демпфирования 0.7-1.3 <0.5 или >1.5
Разница на оси <15% >30%
Время затухания 1 цикл ≥2 циклов

Результаты теста отображаются графически: зеленая зона указывает на норму, желтая – на начальный износ, красная – на критическую неисправность. Диагностика занимает 3-5 минут и выявляет проблемы, незаметные при визуальном осмотре: утечки масла, износ клапанов, снижение эффективности демпфирования.

Обнаружение люфтов шаровых опор и сайлент-блоков

Люфты в шаровых опорах и сайлент-блоках критично влияют на управляемость автомобиля, вызывая стуки, вибрации руля и увод с траектории. Износ этих элементов приводит к неконтролируемому смещению колес относительно кузова при движении по неровностям, ускоряя разрушение других узлов подвески.

Вибростенд имитирует динамические нагрузки на подвеску, принудительно раскачивая колеса с заданной частотой и амплитудой. Датчики фиксируют паразитные колебания, возникающие из-за зазоров в соединениях. Анализ амплитуды и фазы колебаний позволяет локализовать люфт в конкретном узле, исключая субъективную оценку.

Особенности диагностики

Шаровые опоры: Люфт выявляется при вертикальной раскачке колеса в режиме "разгрузка-нагрузка". Характерный признак – резкий скачок амплитуды колебаний в момент изменения направления движения рычага, что свидетельствует о зазоре в шарнире.

Сайлент-блоки: Требуется комбинированное воздействие:

  • Вертикальные колебания обнаруживают расслоение резины
  • Продольные нагрузки (имитация торможения/разгона) выявляют износ втулок
  • Поперечные колебания диагностируют деформацию креплений рычагов
ПараметрШаровые опорыСайлент-блоки
Режим нагрузкиВертикальный импульсныйМногоплоскостной (верт./гор./попер.)
Ключевой индикаторРезонанс в момент смены вектора нагрузкиАсимметрия колебаний между левыми/правыми узлами
Погрешность выявленияДо 0.3 ммДо 0.5 мм

Важно: Для точной диагностики стенд синхронизирует данные с датчиков угла поворота колес и усилителей вибрации, отделяя люфты подвески от влияния шин или дисбаланса.

Проверка работоспособности пружин и стабилизаторов

При диагностике на вибростенде пружины подвергаются вертикальным колебаниям с заданной частотой и амплитудой. Датчики фиксируют степень сжатия/растяжения и скорость возврата в исходное положение. Неравномерная или замедленная реакция указывает на снижение упругих свойств, усталость металла или поломку витков. Просадка пружины проявляется в асимметричном ходе подвески при попеременной нагрузке на колеса одной оси.

Стабилизаторы поперечной устойчивости проверяются при создании вибростендом разнонаправленных колебаний на правом и левом колесах. Датчики контролируют крутильную жесткость элемента и синхронность работы сторон. Чрезмерный крен кузова при имитации поворотов, стуки или запаздывание реакции свидетельствуют о деформации стабилизатора, износе втулок крепления или повреждении стоек. Люфт в соединениях выявляется по фазовому сдвигу показаний датчиков.

Ключевые признаки неисправностей

Основные отклонения, выявляемые при тестировании:

  • Для пружин:
    • Разница >15% в амплитуде колебаний между левой и правой сторонами оси
    • Остаточная деформация после снятия нагрузки
    • Аномальные резонансные частоты
  • Для стабилизаторов:
    • Превышение угла крена кузова сверх норм производителя
    • Механические стуки в датчиках при перекрестном возбуждении
    • Задержка >30 мс в реакции противоположного колеса
ПараметрИсправное состояниеНеисправность
Коэффициент упругости пружинСимметричные значения на осиРазница >15% между сторонами
Жесткость стабилизатораПлавное увеличение сопротивления кренуРезкие провалы в характеристике
ДемпфированиеБыстрое затухание колебанийРаскачивание после прекращения вибрации

Результаты теста отображаются в виде графиков зависимости усилия от хода подвески. Кривые с гистерезисными петлями неправильной формы или асимметрией указывают на необходимость замены элементов. Особое внимание уделяется согласованности работы парных узлов – рассогласование более 20% требует ремонта.

Сравнение характеристик левой и правой сторон оси

Вибростенд измеряет параметры колебаний отдельно для левого и правого колес одной оси, что позволяет выявить асимметрию в работе подвески. Сравнение включает анализ амплитуды вибраций, частоты резонанса и времени затухания колебаний. Различия в этих показателях указывают на неравномерный износ или неисправность элементов подвески с одной из сторон.

Критически важным является анализ разницы в демпфирующих свойствах: например, превышение амплитуды колебаний на правом колесе более чем на 15-20% по сравнению с левым свидетельствует о потере эффективности амортизатора. Такая диагностика предотвращает ухудшение управляемости и преждевременный износ шин, обеспечивая симметричную работу подвески.

Ключевые параметры сравнения

  • Амплитуда колебаний: разница свыше 15% указывает на неисправность амортизатора или пружины.
  • Резонансная частота: отклонение >0.5 Гц между сторонами сигнализирует о разной жесткости элементов.
  • Время затухания: отличие >25% свидетельствует о проблемах с демпфированием.
Параметр Левая сторона Правая сторона Допустимое отклонение
Пиковая амплитуда (мм) 7.2 9.8 ≤15%
Частота резонанса (Гц) 13.1 14.0 ≤0.5 Гц
Время затухания (с) 1.2 1.8 ≤25%

Примечание: В примере таблицы правая сторона показывает превышение амплитуды на 36% и времени затухания на 50%, что явно указывает на неисправность элементов подвески с этой стороны. Такие отклонения требуют детальной проверки амортизаторов, опорных подшипников и рычагов.

Особенности диагностики передней и задней подвесок

Диагностика передней подвески требует особого внимания к компонентам, отвечающим за управление: шаровым опорам, рулевым тягам, наконечникам и опорным подшипникам. Вибрационное воздействие на стенде выявляет люфты и износ этих элементов, критичных для безопасности. Дополнительно анализируется работа амортизаторов и состояние сайлентблоков рычагов, влияющих на устойчивость и точность рулевого управления.

При диагностике задней подвески акцент смещается на целостность несущих элементов (балок, многорычажных систем), исправность амортизаторов и пружин. Особое значение имеет проверка состояния реактивных тяг и сайлентблоков, обеспечивающих кинематику оси. Для зависимых подвесок тестируется геометрия моста, а в независимых – симметричность работы левого/правого узлов. Реже требуется контроль рулевых компонентов, но повышается важность оценки состояния подрамника.

Сравнительные аспекты

Критерий Передняя подвеска Задняя подвеска
Ключевые компоненты Шаровые опоры, рулевые тяги, стойки стабилизатора Реактивные тяги, балка/подрамник, продольные рычаги
Типичные неисправности Люфт рулевых наконечников, износ опорных подшипников Деформация балки, усталость пружин, коррозия креплений
Специфика вибрационного теста Акцент на выявление стуков при переменной нагрузке и повороте колес Анализ симметрии колебаний и отклонений по осям X/Y

Общие требования:

  • Обязательная проверка соосности колес перед тестом
  • Контроль температуры амортизаторов (не выше 50°C)
  • Использование адаптеров, соответствующих типу подвески

Влияние давления в шинах на результаты теста

Давление в шинах напрямую влияет на жесткость колесной системы и характер контакта с виброплатформой. Несоответствие номинальным значениям искажает передачу усилий на датчики, что приводит к некорректному анализу демпфирующих свойств подвески.

При заниженном давлении увеличивается площадь пятна контакта и амплитуда колебаний, создавая ложное впечатление износа амортизаторов. Избыточное давление, напротив, искусственно завышает жесткость системы, маскируя проблемы сайлент-блоков или стабилизаторов.

Ключевые аспекты влияния

  • Амплитуда колебаний: отклонения давления >0.3 бара изменяют амплитуду вибрации на 12-18%
  • Частота резонанса: снижение давления смещает резонансную частоту подвески на 0.5-1.2 Гц
  • Погрешность измерений: при разнице давления в шинах одной оси >0.2 бара погрешность диагностики достигает 25%
Давление (бар)Искажение данныхРиск ложной диагностики
1.8 (-0.4)Завышение демпфированияПропуск износа амортизаторов
2.6 (+0.4)Занижение демпфированияОшибка в пользу замены исправных узлов

Для обеспечения точности теста обязательна предварительная проверка давления с калибровкой по рекомендациям производителя автомобиля. Разброс значений на осях не должен превышать 0.1 бара.

Процедура калибровки оборудования перед диагностикой

Калибровка вибростенда выполняется перед каждой диагностической сессией для обеспечения точности измерений. Она включает проверку датчиков ускорения, силовых приводов и измерительных каналов системы. Необходимо убедиться в отсутствии механических повреждений платформы и корректности подключения к автомобилю.

Процедура начинается с автоматического самотестирования контроллера стенда, которое запускается через программный интерфейс. Система проверяет целостность электрических цепей, калибровочные коэффициенты акселерометров и синхронизацию фаз работы возбудителей. При обнаружении отклонений программа выводит код ошибки, требующий вмешательства оператора.

Основные этапы калибровки

Основные этапы калибровки

  1. Балансировка платформы: Автоматическая компенсация статического дисбаланса при пустом стенде.
  2. Поверка датчиков:
    • Контроль нулевого смещения акселерометров
    • Проверка чувствительности по эталонному вибратору
  3. Калибровка усилителей мощности: Настройка амплитуды колебаний на эталонных частотах 5, 10 и 25 Гц.
Параметр Допустимое отклонение Метод контроля
Линейность усиления ±1.5% Сравнение с образцовым СКЗ-метром
Частотная характеристика ±3% в диапазоне 1-30 Гц Сканирующий синусоидальный сигнал

Важно! После калибровки выполняется тестовый прогон с эталонным грузом. Амплитудно-частотные характеристики сравниваются с сохранённым шаблоном в памяти системы. Расхождение более 5% требует повторной калибровки или технического обслуживания оборудования.

Автоматизация измерений и формирование отчета

Современные вибростенды оснащаются программным обеспечением, которое полностью управляет процессом тестирования: автоматически задает амплитуду, частоту и продолжительность вибрационного воздействия согласно выбранному протоколу. Система в реальном времени фиксирует отклик подвески через датчики, обрабатывает сигналы и вычисляет ключевые параметры (демпфирование, резонансные частоты, асимметрию работы элементов).

После завершения цикла диагностики ПО анализирует полученные данные, сравнивает их с эталонными значениями для конкретной модели автомобиля и генерирует детализированный отчет. Отчет включает графики виброускорений, числовые показатели износа компонентов, цветовую маркировку неисправностей (норма/предупреждение/критично) и рекомендации по замене деталей.

Ключевые компоненты автоматизированной системы

  • Алгоритмы обработки сигналов: цифровые фильтры для шумоподавления и преобразования Фурье для частотного анализа
  • База эталонных данных: калибровочные кривые для 15 000+ моделей авто
  • Шаблоны отчетов: адаптируемые под форматы СТО (PDF/CSV/XLS) с фирменной символикой
Этап автоматизации Технологии Точность контроля
Сбор данных АЦП 24-бит, дискретизация 10 кГц ±0.5% от шкалы датчика
Диагностика Нейросетевой анализ дефектов Распознавание 98% неисправностей
Формирование отчета XML-шаблоны с автозаполнением Время генерации < 15 сек

Интеграция с ERP-системами сервиса позволяет автоматически добавлять выявленные дефекты в заказ-наряд и формировать коммерческое предложение. Для сложных случаев система сохраняет осциллограммы в архиве с привязкой к VIN-коду автомобиля для последующего сравнительного анализа.

Интерпретация графиков вибрации в диагностике

Графики вибрации, полученные на вибростенде, отображают зависимость амплитуды колебаний подвески от частоты воздействия. По оси X фиксируется частота (Гц), по оси Y – амплитуда (мм или условные единицы). Ключевой параметр – резонансная частота, при которой амплитуда достигает максимума: для исправной легковой подвески она обычно находится в диапазоне 12–18 Гц. Превышение нормативных значений амплитуды или смещение резонансной частоты указывает на дефекты демпфирующих элементов.

Сравнение графиков левого/правого колес и передней/задней осей критично для диагностики. Разница в амплитуде колебаний на идентичных частотах более 20–30% свидетельствует о неравномерном износе компонентов. Форма кривой также информативна: плавный однопиковый график характерен для исправной системы, а множественные пики, "разрывы" или хаотичные колебания указывают на люфты, разрушение сайлент-блоков или деформацию рычагов.

Типичные аномалии графиков и соответствующие неисправности

Вид аномалии Возможная причина Детализация
Высокая амплитуда на резонансной частоте Износ амортизаторов Снижение демпфирующей способности, "проседание" графика при повторных тестах
Смещение резонанса в низкочастотную область (8–12 Гц) Просадка/поломка пружин Уменьшение жесткости подвески, часто сопровождается креном кузова
Множественные пики в диапазоне 20–40 Гц Разрушение сайлент-блоков Локальные резонансы из-за потери эластичности в соединениях
Резкие "пилообразные" колебания Люфты в шаровых опорах или рулевых тягах Характерные "ступеньки" на графике при ступенчатом изменении частоты

Дополнительный анализ включает оценку скорости затухания колебаний после прекращения воздействия. Для исправного амортизатора колебания гасятся за 1–2 цикла. Затяжное затухание (3+ цикла) подтверждает потерю демпфирующих свойств. Результаты интерпретируются комплексно с учетом пробега автомобиля, визуального осмотра подвески и данных стенда о балансировке колес.

Преимущества перед ямной проверкой и тест-драйвом

Вибростенд обеспечивает объективную количественную оценку состояния подвески, исключая субъективный фактор, характерный для визуального осмотра в яме или оценки "на ощупь" во время движения. Точные измерения амплитуды колебаний и скорости затухания вибраций позволяют выявить малейшие отклонения от нормы.

Диагностика проводится в контролируемых воспроизводимых условиях, имитирующих реальные дорожные нагрузки, но без рисков, связанных с выездом на трассу. Это исключает влияние человеческого фактора при поиске неровностей для тест-драйва и обеспечивает полную безопасность оператора.

  • Обнаружение скрытых дефектов: Выявляет микротрещины, начальную стадию износа сайлент-блоков и амортизаторов, незаметные при статичном осмотре в яме
  • Комплексная оценка: Одновременно тестирует все узлы подвески (рычаги, стойки, шаровые опоры, ШРУСы) за 5-7 минут, тогда как ямная проверка требует последовательного осмотра
  • Автоматизация диагностики: Программное обеспечение анализирует резонансные частоты и строит графики, исключая ошибки интерпретации, возможные при тест-драйве
  • Безопасность: Отсутствует необходимость подъема автомобиля (риск падения) или агрессивного вождения для проверки подвески (риск ДТП)
  • Ранняя диагностика: Фиксирует дефекты на стадии возникновения, когда они еще не проявляются стуками или кренами при обычной езде

Ограничения метода: непроверяемые компоненты

Вибростенд фокусируется на вертикальных колебаниях, имитирующих дорожные неровности, что позволяет объективно оценить лишь часть элементов подвески. Его диагностические возможности ограничены компонентами, для проверки которых требуется не только вертикальное воздействие, но и другие виды нагрузок или специфические условия работы.

Многие критические узлы ходовой части автомобиля не проявляют дефектов при таком виде тестирования из-за отсутствия комплексных нагрузок (боковых, продольных, крутящих моментов). Это создает риск пропуска скрытых неисправностей, которые могут влиять на безопасность и управляемость.

Компоненты, не диагностируемые на вибростенде

  • Рулевые тяги и наконечники – требуют оценки люфтов при повороте колес и переменных боковых усилиях
  • Шаровые опоры – необходима проверка радиального и осевого зазора при вывешенном колесе
  • Опорные подшипники стоек – диагностируются только при вращении руля с нагрузкой
  • Сайлент-блоки рычагов – нуждаются в оценке деформации при разнонаправленных усилиях
  • Подшипники ступиц – требуют теста на гул/люфт при качении колеса под нагрузкой
  • Геометрия подвески – углы развала/схождения невозможно проверить без оптических датчиков

Результаты вибродиагностики следует дополнять ручным контролем непроверяемых узлов и компьютерным сход-развалом для комплексной оценки состояния подвески.

Требования к подготовке автомобиля к тестированию

Перед установкой на вибростенд автомобиль должен быть очищен от грязи и посторонних предметов в салоне, багажнике и на кузове. Несоблюдение этого требования искажает массогабаритные параметры и влияет на точность измерений вибрационных характеристик.

Давление в шинах необходимо довести до значений, рекомендованных производителем ТС. Изношенные или поврежденные покрышки подлежат замене, так как неравномерность протектора или деформации каркаса провоцируют ложные колебания при работе стенда.

Обязательные проверки

  • Диагностика ходовой части: визуальный осмотр на наличие явных дефектов (трещины рычагов, течь амортизаторов, люфты рулевых наконечников).
  • Проверка крепежа колес: контроль затяжки гаек/болтов в соответствии с моментом, указанным в руководстве по эксплуатации.
  • Состояние подвески: удаление избыточной смазки из шарниров, которая может маскировать стуки при вибровоздействии.
Элемент Требование Последствия нарушения
Система стабилизации Обязательное отключение ESP/ESC Ложные срабатывания при вибрации, блокировка колес
Крепление аккумулятора Фиксация в штатном положении Смещение центра тяжести, риск повреждения корпуса
Жидкости Уровень в норме (тормозная, охлаждающая) Гидроудары в системах, перегрев двигателя
  1. Снять элементы, не входящие в заводскую комплектацию: нестандартные спойлеры, массивные кенгурятники.
  2. Отсоединить дополнительное электрооборудование (автономные обогреватели, мощные аудиосистемы) от бортовой сети.
  3. Проверить отсутствие воды в выхлопной системе для предотвращения коррозионных повреждений при резонансных нагрузках.

Типичные ошибки при эксплуатации вибростенда

Типичные ошибки при эксплуатации вибростенда

Пренебрежение регулярной калибровкой оборудования приводит к значительным погрешностям измерений. Отсутствие своевременной проверки датчиков и исполнительных механизмов вызывает искажение амплитудно-частотных характеристик, что делает диагностику нерепрезентативной. Также критичной ошибкой является использование несоответствующих весовых режимов для конкретного автомобиля, провоцирующее некорректную нагрузку на элементы подвески во время тестирования.

Нарушение правил фиксации транспортного средства на платформе – распространённая причина ложных показаний и повреждений. Недостаточное закрепление колёс или отклонение от центральной оси вызывает асимметричные колебания, маскирующие реальные дефекты. Игнорирование предварительного визуального осмотра подвески перед тестом ведёт к пропуску очевидных неисправностей, которые должны проверяться вручную.

Ключевые эксплуатационные ошибки

  • Некорректная интерпретация данных: Автоматическое доверие к показаниям стенда без учёта дополнительных факторов (давление в шинах, температура компонентов)
  • Экономия на техобслуживании: Отказ от замены изношенных виброприводов и демпфирующих элементов, снижающий точность вибрационного воздействия
  • Нарушение теплового режима: Проведение тестов без перерывов при интенсивной нагрузке, вызывающее перегрев электромеханических систем стенда
  • Ошибки позиционирования датчиков: Установка акселерометров на загрязнённые поверхности или участки с коррозией, искажающая сигнал

Техническое обслуживание диагностического оборудования

Техническое обслуживание диагностического оборудования

Регулярное техническое обслуживание вибростенда – обязательное условие для обеспечения точности измерений и продления срока эксплуатации. Пренебрежение процедурами приводит к накоплению погрешностей в диагностике подвески автомобиля, что может стать причиной некорректного заключения о техническом состоянии узлов.

Плановое ТО включает визуальный осмотр механических компонентов на предмет износа или повреждений, контроль креплений силовых приводов и датчиков, проверку целостности кабельных соединений. Особое внимание уделяется состоянию виброплатформ и опорных роликов, испытывающих максимальные динамические нагрузки во время тестирования.

Ключевые процедуры обслуживания

  • Калибровка измерительных систем – выполняется ежеквартально с помощью эталонных грузов для проверки точности датчиков вибрации, акселерометров и тензодатчиков
  • Чистка и смазка – удаление грязи с направляющих платформ, обработка подшипниковых узлов термостойкими составами
  • Диагностика ПО – обновление программного обеспечения, тестирование алгоритмов обработки сигналов
Компонент Периодичность ТО Контролируемые параметры
Силовые гидроцилиндры Ежемесячно Уровень масла, давление, отсутствие течи
Электрические соединения Еженедельно Коррозия контактов, надежность фиксации разъемов
Аккумуляторные батареи (ИБП) Раз в 6 месяцев Емкость, напряжение холостого хода

Эксплуатационная документация должна содержать журнал обслуживания с фиксацией выполненных работ, параметров калибровки и замененных деталей. При обнаружении отклонений в работе оборудования (посторонние шумы, нестабильная амплитуда колебаний) диагностику приостанавливают до устранения неисправности.

Экономическая эффективность внедрения вибростенда

Прямая экономия формируется за счет значительного сокращения времени диагностики подвески по сравнению с ручными методами (покачивание, прослушивание, пробные поездки). Автоматизированный процесс на вибростенде занимает считанные минуты, освобождая механиков для выполнения других платных работ, что увеличивает пропускную способность поста и общую выручку СТО.

Вибростенд обеспечивает высокую объективность и точность выявления неисправностей (изношенные амортизаторы, сайлент-блоки, шаровые опоры, ступичные подшипники), минимизируя риск ошибок. Это снижает расходы на необоснованную замену исправных узлов (ошибочный ремонт) и предотвращает возвраты клиентов из-за невыявленных дефектов, что защищает репутацию сервиса и сокращает затраты на гарантийные случаи.

Долгосрочные преимущества и косвенные выгоды

Долгосрочные преимущества и косвенные выгоды

Ключевым фактором экономии является предотвращение вторичных поломок. Своевременное и точное выявление неисправности подвески на ранней стадии позволяет устранить ее до того, как она вызовет ускоренный износ смежных дорогостоящих компонентов (шин, элементов рулевого управления, опор двигателя), что существенно снижает общие затраты клиента на содержание автомобиля и повышает его лояльность.

Внедрение вибростенда позиционирует СТО как современный, технологически оснащенный сервис. Это мощный маркетинговый инструмент, привлекающий новых клиентов, заинтересованных в точной диагностике, и позволяющий обоснованно устанавливать премиальную цену за услугу. Повышение качества обслуживания напрямую влияет на удержание существующей клиентской базы.

  • Снижение затрат на обучение: Объективность результатов виброанализа делает процесс менее зависимым от опыта и субъективного мнения конкретного механика, упрощая подготовку персонала.
  • Оптимизация складских запасов: Точная диагностика позволяет точнее прогнозировать потребность в конкретных запчастях, уменьшая замороженные средства в невостребованном товаре.
  • Снижение нагрузки на персонал: Автоматизация рутинной части диагностики снижает физическую нагрузку на механиков и риск профессиональных ошибок из-за усталости.
Параметр Ручная диагностика Диагностика на вибростенде
Среднее время проверки 15-30 минут 3-8 минут
Объективность результата Высокая зависимость от опыта механика Высокая, основана на измерениях
Вероятность ошибки (пропуск дефекта / ложный дефект) Средняя/Высокая Низкая
Потенциал для выявления раннего износа Низкий Высокий
Возможность наглядной демонстрации клиенту Ограниченная Высокая (графики, сравнение нормы)

Инвестиции в вибростенд окупаются за счет увеличения количества выполненных диагностических операций в единицу времени, снижения затрат на ошибочные ремонты и гарантийные случаи, привлечения большего числа клиентов за счет повышения качества и технологичности услуги, а также за счет предотвращения дорогостоящих вторичных ремонтов для клиентов, что укрепляет их доверие.

Список источников

Для подготовки материала о вибростендах диагностики подвески использовались специализированные технические публикации, нормативная документация и отраслевые исследования.

Ключевые источники информации включают научные работы, руководства производителей оборудования и стандарты в области автомобильной диагностики.

  1. ГОСТ Р ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях
  2. Техническая документация вибростендов серий VS-2000/VS-3000 (производитель Хоффманн)
  3. Смирнов Г.К. Диагностика ходовой части автомобилей. Учебное пособие. МАДИ, 2020
  4. Журнал "Автомобильная промышленность": Статья "Методы вибрационного контроля подвесок", №4, 2022
  5. Европейский стандарт ECE R13-H Тормозные системы легковых автомобилей (раздел по виброиспытаниям)
  6. Отчет НИИ Автомобильного транспорта "Анализ эффективности платформенных стендов", 2021

Видео: Диагностика подвески
