Виды стекол и их отличительные черты

Статья обновлена: 18.08.2025

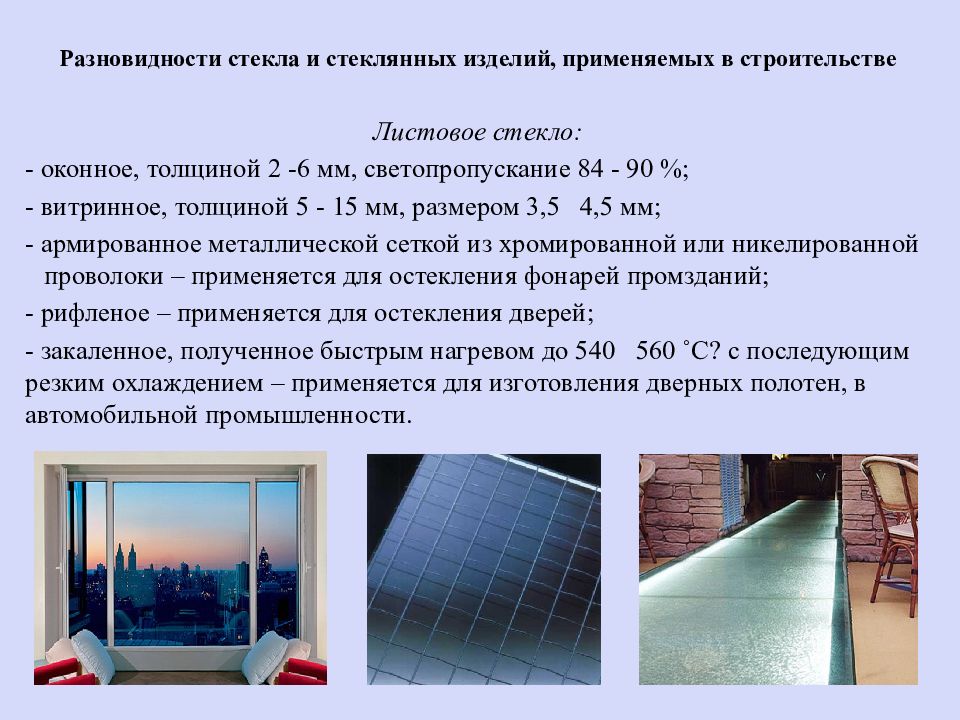

Стекло – один из древнейших и универсальных материалов, созданных человеком. Сегодня оно представлено множеством разновидностей, каждая из которых обладает уникальными свойствами и функциями.

От обычного листового стекла в окнах до высокотехнологичных композитов в смартфонах и космических кораблях – этот материал постоянно эволюционирует.

Понимание особенностей разных типов стекол критически важно для их правильного выбора в строительстве, промышленности и дизайне.

Технология производства флоат-стекла

Флоат-метод является основным современным способом изготовления листового стекла, разработанным компанией Pilkington в 1959 году. Процесс основан на выливании расплавленной стекломассы на поверхность ванны с расплавленным оловом, где материал равномерно распределяется под действием силы тяжести и поверхностного натяжения.

Благодаря идеально ровной поверхности жидкого металла стекло приобретает гладкую плоскость без механической обработки. Контролируемая температура олова (около 1000°C) обеспечивает постепенное охлаждение ленты, что исключает деформации и оптические искажения.

Ключевые стадии производственного цикла

Приготовление шихты: Точное дозирование кварцевого песка, соды, известняка и добавок
Плавление в печи: Нагрев смеси до 1600°C в регенеративной печи непрерывного действия
Формование на олове: Вылив расплава на зеркальную поверхность расплавленного олова
Контроль толщины: Регулировка скорости движения ленты и температурного режима
Отжиг: Постепенное охлаждение в печи отжига для снятия внутренних напряжений
Резка: Нарезка охлаждённого полотна на листы заданных размеров

Получаемое флоат-стекло обладает беспрецедентной плоскостностью и оптической однородностью. Технология позволяет производить листы толщиной от 0.4 до 25 мм с максимальной шириной ленты до 3.3 метров, что обеспечивает универсальность применения материала.

Характеристики закаленного стекла

Закаленное стекло обладает повышенной механической прочностью, которая в 5-7 раз превышает показатели обычного листового стекла. Это достигается за счет технологии контролируемого нагрева до температуры свыше 600°C с последующим резким равномерным охлаждением воздушными потоками. Данный процесс создает в поверхностных слоях стекла устойчивые напряжения сжатия, а во внутреннем слое – напряжения растяжения.

При разрушении такое стекло распадается на мелкие фрагменты с тупыми гранями, что минимизирует риск получения травм. Критическим недостатком является невозможность механической обработки (резки, сверления, шлифовки кромок) после завершения процесса закалки – любые попытки приводят к полному разрушению материала.

Ключевые особенности:

Термостойкость: выдерживает перепады температур до 180-200°C
Ударная прочность: сопротивляемость точечным ударам выше в 4-5 раз по сравнению с обычным стеклом
Изгибающая нагрузка: предел прочности при изгибе составляет 120-250 МПа
Безопасность разрушения: образование гранул размером 5-10 мм вместо острых осколков

Параметр	Значение
Толщина листа	4-19 мм
Рабочая температура	до 280°C
Устойчивость к ветровой нагрузке	в 1.5-2 раза выше стандартной

Многослойное стекло (триплекс): структура

Многослойное стекло, известное как триплекс, формируется из двух или более листов стекла, прочно соединенных между собой. Ключевым элементом конструкции является промежуточный связующий слой, обеспечивающий монолитность всей структуры. Основная функция этого слоя – удерживать осколки при разрушении стекла, предотвращая разлет и образование опасных фрагментов.

Структура классического триплекса включает три основных компонента: внешние стеклянные листы и внутреннюю полимерную пленку. Стеклянные слои могут быть идентичными или различаться по толщине, типу (например, флоат, закаленное) и даже цвету, в зависимости от требуемых характеристик. Полимерный слой не только обеспечивает безопасность, но и влияет на оптические, акустические и защитные свойства готового изделия.

Ключевые элементы структуры и их функции

Современный триплекс изготавливается методом ламинации. Процесс включает несколько этапов:

Подготовка стекол: Листы тщательно очищаются и высушиваются.
Укладка слоев: Между стеклянными листами размещается одна или несколько пленок.
Предварительное соединение: "Пакет" пропускается через ролики для удаления воздуха.
Окончательное спекание: Под высоким давлением и температурой в автоклаве происходит необратимое соединение слоев.

Вариации структуры многослойного стекла включают:

Количество слоев: Базовый вариант – 2 стекла + 1 пленка. Существуют конструкции с 3+ стеклами и несколькими пленками для усиления защиты.
Тип пленки: Чаще всего используется поливинилбутираль (ПВБ), но применяются также этиленвинилацетат (ЭВА), термопластичный полиуретан (ТПУ), а также специальные пленки (цветные, солнцезащитные, бронирующие).
Свойства стеклянных слоев: Возможно комбинирование флоат-стекла с закаленным или армированным, добавление декоративных элементов (ткань, металлическая сетка) между слоями.

Характеристики распространенных связующих пленок:

Поливинилбутираль (ПВБ)	Стандартная безопасность, шумоподавление, УФ-защита
Этиленвинилацетат (ЭВА)	Высокая прозрачность, влагостойкость, декоративные вставки
Термопластичный полиуретан (ТПУ)	Повышенная ударопрочность, стойкость к химикатам

Результирующие свойства триплекса напрямую зависят от комбинации его структурных элементов. Многослойная конструкция обеспечивает не только безопасность, но и улучшенную звукоизоляцию, защиту от ультрафиолета, взломостойкость и возможность реализации сложных дизайнерских решений.

Энергосберегающее стекло с низкоэмиссионным покрытием

Низкоэмиссионное (Low-E) покрытие представляет собой сверхтонкий слой оксидов металлов (обычно серебра), нанесенный на поверхность стекла. Основная функция покрытия – избирательное управление тепловыми потоками: оно пропускает видимый свет, но отражает длинноволновое инфракрасное излучение (тепло). Это свойство определяется низким коэффициентом эмиссии поверхности (обычно ≤ 0.04).

Покрытие работает как "тепловое зеркало". Зимой оно отражает внутрь помещения длинноволновое ИК-излучение от отопительных приборов и предметов интерьера, снижая потери тепла. Летом покрытие частично отражает наружное коротковолновое солнечное тепло, уменьшая нагрев помещения. При этом видимое светопропускание остается высоким (70-80%), обеспечивая естественную освещенность.

Классификация и особенности покрытий

Существует два основных типа Low-E покрытий:

Твердое покрытие (K-стекло, "пиролитическое")
- Наносится методом химического осаждения из паровой фазы при высоких температурах (~600°C) во время производства флоат-стекла
- Обладает высокой механической прочностью и устойчивостью к окислению
- Монтируется покрытием внутрь помещения
Мягкое покрытие (I-стекло, "магнетронное")
- Наносится в вакуумной среде методом катодного распыления (магнетронный спуттеринг) на готовое стекло
- Имеет более высокие показатели энергосбережения (коэффициент эмиссии до 0.02)
- Требует обязательного использования в стеклопакетах (покрытием внутрь камеры)
- Чувствительно к атмосферным воздействиям до герметизации

Характеристика	K-стекло (твердое)	I-стекло (мягкое)
Коэффициент эмиссии (ε)	0.15-0.04	0.04-0.01
Сопротивление теплопередаче (м²·°C/Вт)	0.5-0.6	0.8-1.2
Светопропускание (%)	75-82	70-80
Термическая стойкость	Высокая	Ограниченная

Ключевые преимущества Low-E стекол включают снижение затрат на отопление (до 40%) и кондиционирование, предотвращение образования конденсата на внутренней поверхности, повышение комфорта возле окон за счет снижения "холодного излучения". Оптимальная область применения – заполнение световых проемов в жилых, общественных и промышленных зданиях, особенно в регионах с выраженными сезонными перепадами температур.

Тонированные стекла для контроля солнечного света

Тонированные стекла производятся путем нанесения на поверхность специальных металлизированных или оксидных покрытий, уменьшающих пропускание солнечной энергии. Основная задача таких стекол – ограничение поступления тепла и видимого света в помещения без полного затемнения пространства.

Технология тонирования позволяет регулировать светопропускание в диапазоне 15-70%, одновременно блокируя до 99% ультрафиолетового излучения. Эффективность зависит от типа покрытия, толщины стекла и выбранного оттенка (бронзовый, серый, синий, зеленый).

Ключевые характеристики и виды

Тип тонировки	Особенности	Эффективность
Массово-тонированные	Окрашивание в массе оксидами металлов при производстве	Поглощение 40-50% тепла, равномерный цвет
С напылением (твердое покрытие)	Пироолитическое нанесение слоя оксидов при высокой температуре	Отражение 60-70% ИК-излучения, высокая износостойкость
С напылением (мягкое покрытие)	Магнетронное напыление в вакууме, преимущественно для стеклопакетов	Лучшие показатели теплоотражения (до 80%)

Эксплуатационные преимущества:

Снижение затрат на кондиционирование до 30%
Защита мебели и отделки от выцветания
Создание комфортного освещения без бликов
Повышение приватности днем

Ограничения включают некоторое уменьшение естественной освещенности и необходимость учета цветопередачи при выборе оттенка. Для максимальной эффективности рекомендуется установка в стеклопакеты с покрытием внутрь камеры.

Самоочищающееся стекло с фотокаталитическим слоем

Самоочищающееся стекло покрыто тонким прозрачным слоем диоксида титана (TiO₂), выполняющим функцию фотокатализатора. При воздействии ультрафиолетового излучения солнечного света этот слой активируется и запускает химическую реакцию разложения органических загрязнений (пыльца, грязь, птичий помет) на поверхности. Процесс происходит на молекулярном уровне, разрушая связи органических веществ.

Разложившиеся загрязнения удаляются естественным образом во время дождя благодаря гидрофильным свойствам активированного покрытия. В отличие от обычного стекла, вода не образует капли, а равномерно растекается по поверхности тонкой пленкой, смывая остатки загрязнений. Для эффективной работы требуется минимальный уклон поверхности (10-15°) и прямое попадание УФ-лучей.

Ключевые особенности

Экологичность: не требует химических моющих средств
Долговечность: покрытие устойчиво к механическим воздействиям
Сохранение прозрачности: предотвращает образование минеральных отложений

Параметр	Характеристика
Толщина покрытия	10-50 нанометров
Активация	УФ-спектр (300-400 нм)
Эффективность очистки	До 95% органических загрязнений

Важно: неэффективно против неорганических загрязнений (цементная пыль, известковые отложения). Требует периодической ручной очистки в засушливых регионах или при сильном загрязнении. Сохраняет оптические свойства стандартного стекла с легким голубоватым оттенком.

Огнестойкие стеклянные конструкции

Огнестойкие стеклянные конструкции представляют собой специальные системы, способные в течение регламентированного времени препятствовать распространению огня, дыма и теплового излучения. Их основная задача – обеспечение безопасной эвакуации людей, защита имущества и локализация очага возгорания. Эти конструкции интегрируются в противопожарные преграды (стены, перегородки, двери, окна, фонари) и должны соответствовать строгим нормам пожарной безопасности.

В отличие от обычного стекла, которое трескается и разрушается при резком нагреве, огнестойкие стекла сохраняют целостность и изолирующие свойства под воздействием высоких температур открытого пламени. Эффективность конструкции измеряется временем (в минутах), в течение которого она выдерживает стандартные испытания на огнестойкость (целостность (E), теплоизолирующую способность (I) и иногда – ограничение теплового излучения (W)).

Основные типы огнестойких стекол и их работа

Принцип действия огнестойких стекол основан на различных физико-химических процессах, возникающих при нагреве:

Многослойное (ламинированное) стекло со вспенивающимся промежуточным слоем: Наиболее распространенный тип. Слои силикатного стекла склеены прозрачной полимерной пленкой, которая под воздействием огня вспенивается, образуя непрозрачный, теплоизолирующий и коксообразный слой. Этот слой защищает от теплового излучения и препятствует передаче тепла на необогреваемую сторону.
Армированное стекло: В расплав стекла в процессе производства внедряется металлическая сетка. При пожаре стекло трескается, но арматура удерживает осколки на месте, временно сохраняя целостность барьера и препятствуя прохождению пламени. Обычно обеспечивает только целостность (E), но не теплоизоляцию (I).
Стекло с терморасширяющимся гелем: Специальный гель, помещенный между стеклами или в полости стеклопакета, при нагреве многократно увеличивается в объеме, превращаясь в твердую непрозрачную пену с высокими теплоизоляционными свойствами.
Закаленное стекло в огнестойких стеклопакетах: Используется как одно из стекол в многослойной конструкции или стеклопакете. Закалка повышает механическую прочность и термостойкость, но сама по себе не обеспечивает достаточной огнестойкости; работает в комплексе с другими элементами (специальные рамы, уплотнения).

Ключевые особенности и параметры огнестойких конструкций:

Класс огнестойкости (EI): Главный параметр, указывающий время в минутах, в течение которого конструкция сохраняет целостность (E) и теплоизолирующую способность (I). Распространенные классы: EI 15, EI 30, EI 60, EI 90, EI 120.
Теплоизоляция: Способность ограничивать рост температуры на защищаемой стороне, предотвращая возгорание материалов и передачу лучистого тепла.
Целостность: Способность препятствовать прохождению пламени и горячих газов.
Ограничение теплового излучения (W): Дополнительный параметр (EIW), характеризующий способность снижать тепловое излучение через конструкцию в процессе огневого воздействия.
Системность: Огнестойкость обеспечивается не только стеклом, но и всей конструкцией в сборе: специальными негорючими рамами (сталь, алюминий с терморазрывом), огнестойкими уплотнениями (интумисцентными), которые расширяются при нагреве, заполняя зазоры, и крепежом.

Класс огнестойкости (EI)	Минимальное время сопротивления	Типичное применение
EI 15	15 минут	Внутренние перегородки с умеренными требованиями
EI 30	30 минут	Двери в коридоры, перегородки в офисах, торговых центрах
EI 60	60 минут	Противопожарные преграды между помещениями/секциями, двери лестничных клеток
EI 90	90 минут	Преграды в зданиях повышенной этажности, защита путей эвакуации
EI 120	120 минут	Высоконагруженные преграды, защита особо важных зон, наружные конструкции

Области применения огнестойких стеклянных конструкций чрезвычайно широки: от внутренних дверей и перегородок в офисах, торговых центрах и больницах до фасадного остекления атриумов, светопрозрачных куполов, противопожарных окон и дверей в лестничных клетках, лифтовых холлах, а также для создания защищенных зон вокруг оборудования. Крайне важно, чтобы проектирование, поставка и монтаж таких конструкций выполнялись исключительно сертифицированными специалистами с использованием компонентов, прошедших испытания в сборе и имеющих соответствующие сертификаты пожарной безопасности.

Армированное стекло: металлическая сетка внутри

Армированное стекло изготавливается методом запрессовки металлической сетки между слоями расплавленного стекла. Сетка, обычно выполненная из нержавеющей или оцинкованной стали с ячейками 12-20 мм, выполняет функцию арматуры. После формовки стекло медленно охлаждается для снятия внутренних напряжений.

Ключевой особенностью материала является повышенная безопасность при разрушении: сетка удерживает осколки, предотвращая их разлёт. Это обеспечивает барьерную функцию даже при образовании трещин. Однако светопропускание снижено на 15-25% из-за металлических элементов.

Сферы применения

Огнестойкие перегородки и двери (выдерживает до 60 минут воздействия пламени)
Окна лестничных клеток и промышленных объектов
Стеклянные потолки и световые фонари
Витрины магазинов и ограждения балконов

Сравнение характеристик

Параметр	Показатель
Толщина	6-8 мм (стандарт)
Ударная прочность	В 2 раза выше обычного стекла
Термостойкость	До +700°C без деформации
Обработка	Не подлежит резке после отливки

Ограничения: невозможность вторичной обработки (резки, сверления) и характерная видимость сетки создают декоративные ограничения. Цвет сетки варьируется от серебристого до золотистого, что иногда используют в дизайнерских решениях.

Узорчатое стекло: текстуры поверхностей

Узорчатое стекло создается методом прокатки расплавленной стекломассы между вальцами, на поверхности которых выгравирован рельефный рисунок. Этот процесс формирует на одной или обеих сторонах листа постоянный декоративный узор, который не стирается и не повреждается при эксплуатации.

Основная функция узорчатого стекла – рассеивание света и обеспечение визуальной приватности при сохранении светопропускания. Глубина и сложность текстуры напрямую влияют на степень матовости: чем выше рельеф, тем сильнее искажение видимости объектов за стеклом.

Классификация текстур

Поверхности узорчатого стекла делят на группы по характеру рельефа:

Мелкофактурные: Тонкий повторяющийся орнамент (горох, чешуя, сетка). Создают легкую дымку.
Глубокорельефные: Крупные выраженные узоры (капли, бамбук, цветы). Обеспечивают максимальную непросматриваемость.
Комбинированные: Сочетание гладких и рельефных участков (полосы, геометрические сегменты).

Важно: Узор всегда наносится на "воздушную" сторону при монтаже – это предотвращает скопление пыли в углублениях.

Характеристики популярных текстур:

Название текстуры	Степень светорассеивания	Рекомендуемое применение
Мороз	Высокая	Душевые кабины, межкомнатные двери
Плиссе	Средняя	Декоративные перегородки, фасады мебели
Капля	Очень высокая	Санузлы, технические помещения

Выбор конкретной текстуры зависит от требуемого уровня прозрачности, дизайнерской концепции и условий эксплуатации. Глубокие рельефы сложнее очищать от загрязнений в наружных конструкциях.

Бронированное стекло классы защиты

Бронированное стекло классифицируется по уровням защиты, определяющим устойчивость к различным типам воздействия. Класс присваивается после стандартизированных испытаний на стойкость к огнестрельному оружию, взрывной волне или механическим ударам. Основные стандарты в России – ГОСТ Р 51136 и международные нормы EN 1063/BRG.

Классы группируются по типу угроз: от пистолетных патронов низкой мощности (1-3 класс) до автоматического оружия и снайперских винтовок (5-6а класс). Специальные категории включают защиту от проламывания, взрывов осколков или многократных попаданий. Толщина и структура стекла напрямую зависят от требуемого уровня.

Основные классы по ГОСТ Р 51136

Класс	Испытательный патрон	Минимальная дистанция выстрела
Бр1	ПМ (9×18 мм)	5 метров
Бр2	ТТ (7.62×25 мм)	5 метров
Бр3	АК-74 (5.45×39 мм)	10 метров
Бр4	АКМ (7.62×39 мм)	10 метров
Бр5	СВД (7.62×54 мм)	10 метров

Ключевые особенности по уровням:

Бр1-Бр2: Защита от пистолетов. Многослойная структура (3-5 слоёв стекла + плёнка).
Бр3-Бр4: Противостояние автоматам. Используются поликарбонатные прослойки и усиленные плёнки.
Бр5-Бр6а: Защита от винтовочных патронов. Толщина до 100 мм, комбинация стекла, термопластов и керамики.

Дополнительные параметры: Классы "А" (устойчивость к пробиванию кирпичом/кувалдой) и "С" (взрывобезопасность) часто комбинируются с пулестойкостью. Стекло маркируется обязательной сертификацией – на кромке наносится класс, стандарт и производитель.

Акустическое стекло для шумоизоляции

Акустическое стекло – многослойная конструкция, специально разработанная для эффективного подавления звуковых волн. Его основу составляют два или более листов стекла, соединённых между собой эластичной полимерной плёнкой (чаще всего из поливинилбутираля – ПВБ). Эта плёнка поглощает вибрации и рассеивает звуковую энергию, препятствуя её прохождению через стеклянный барьер.

Ключевой принцип работы заключается в разнице толщин стёкол и свойствах промежуточного слоя. Использование стёкол разной толщины в одном пакете предотвращает возникновение резонансных явлений на одинаковых частотах, а вязкий ПВБ-слой гасит колебания, превращая звуковую энергию в тепловую. Это обеспечивает значительно более высокую звукоизоляцию по сравнению с обычным или даже закалённым стеклом одинаковой толщины.

Основные особенности и преимущества

Повышенная звукоизоляция: Снижение уровня внешнего шума (транспорт, стройка, промышленные объекты) на 35-50 дБ в зависимости от количества слоёв и общей толщины пакета. Эффективно против низкочастотных (гул) и высокочастотных (лязг, крики) шумов.

Многослойная структура:

Минимум 2 стекла + 1 слой ПВБ (триплекс).
Возможны варианты с тремя стёклами и двумя плёночными слоями (5-слойный пакет) для экстремальных требований.
Часто используются стёкла разной толщины (например, 4 мм + 6 мм).

Дополнительные свойства:

Безопасность: При разрушении осколки удерживаются плёнкой, предотвращая травмы и сохраняя временную целостность конструкции.
Ударопрочность: Выше, чем у обычного стекла, благодаря армирующему действию плёнки.
Солнцезащита: Возможность интеграции тонирующих или отражающих покрытий в состав пакета.
УФ-защита: ПВБ-плёнка блокирует до 99% ультрафиолетового излучения.

Области применения:

Окна и фасады зданий в шумных районах (центры городов, рядом с аэропортами, ж/д путями, автострадами).
Перегородки в офисах open-space, конференц-залах, переговорных комнатах.
Студии звукозаписи, кинотеатры, концертные залы.
Жилые помещения, требующие особого акустического комфорта (спальни, детские).
Транспорт (окна поездов, судов).

Фактор влияния на эффективность	Принцип действия
Общая толщина стеклопакета	Чем толще пакет, тем выше изоляция (особенно низких частот).
Толщина промежуточного слоя (ПВБ)	Более толстая плёнка (1.52 мм вместо 0.76 мм) улучшает демпфирование.
Асимметрия толщин стёкол	Стекла разной толщины "настраиваются" на разные частоты, расширяя спектр поглощения.
Количество слоёв	Каждый дополнительный слой стекла и плёнки повышает звукоизоляцию.
Герметичность монтажа	Любая щель в раме или примыкании резко снижает общую эффективность.

Важный нюанс: Максимальный акустический эффект достигается только при установке стекла в качественный герметичный стеклопакет с широкой дистанционной рамкой и использованием профиля с хорошими звукоизолирующими характеристиками. Само по себе акустическое стекло не решит проблему полностью при неправильном монтаже.

Солнцезащитное стекло с отражающим покрытием

Данный тип стекла наносится тонкий слой оксидов металлов (например, титана, хрома или никеля) на поверхность методом магнетронного напыления в вакууме. Покрытие создает зеркальный эффект, отражающий значительную часть солнечной радиации и видимого света.

Отражающий слой размещается на внутренней стороне стекла (обращенной в межстекольное пространство) в стеклопакетах, что защищает его от механических повреждений и коррозии. Основная функциональность заключается в снижении теплопритоков и регулировании уровня освещенности помещений.

Ключевые особенности

Преимущества:

Высокий коэффициент светоотражения (до 30-40%) и солнечного отражения (до 50%)
Уменьшение нагрева интерьеров на 25-40% по сравнению с обычным стеклом
Сохранение естественной цветопередачи объектов снаружи
Односторонняя видимость: зеркальный эффект снаружи днем, прозрачность изнутри

Ограничения:

Снижение светопропускания (15-50% в зависимости от покрытия)
Ночью эффект зеркальности инвертируется: видимость становится лучше снаружи
Риск образования конденсата на холодной поверхности в зимний период
Более высокая стоимость по сравнению с тонированными аналогами

Сравнение параметров:

Параметр	Отражающее стекло	Тонированное стекло
Солнечное отражение	40-50%	15-25%
Светопропускание	15-50%	30-70%
Коэффициент теплопритока (SHGC)	0.25-0.40	0.40-0.60
Зеркальный эффект	Ярко выражен	Отсутствует

Примечание: Покрытие требует аккуратного монтажа и очистки специальными средствами без абразивов. Применяется преимущественно в фасадных системах высотных зданий, торговых центрах и объектах с повышенными требованиями к энергоэффективности.

Жаростойкое стекло для каминных экранов

Жаростойкое стекло для каминных экранов изготавливается из специальных материалов, способных выдерживать экстремальные тепловые нагрузки. Оно предотвращает выпадение углей, искр и горячего воздуха в помещение, обеспечивая барьер между открытым огнём и жилым пространством. Основное требование – устойчивость к резким перепадам температур (до 700-800°C) без деформации или растрескивания.

Такие стёкла проходят многоступенчатую термическую обработку и химическое упрочнение. Их структура отличается низким коэффициентом теплового расширения, что минимизирует внутренние напряжения при нагреве. Дополнительно на поверхность часто наносят огнеупорные покрытия, повышающие отражающую способность и снижающие теплопередачу.

Разновидности и эксплуатационные свойства

Боросиликатное стекло – содержит оксид бора, выдерживает до 400°C. Устойчиво к механическим повреждениям, но требует осторожности при чистке абразивами.
Кварцевое стекло – переносит нагрев до 1000°C, практически не расширяется. Дороже аналогов, чувствительно к щелочным моющим средствам.
Многослойное закалённое стекло – комбинация термостойких слоёв с армирующими плёнками. При разрушении рассыпается на безопасные тупые осколки.

Для поддержания характеристик обязательна регулярная очистка от сажи специализированными средствами без аммиака. Запрещено резкое охлаждение нагретой поверхности (например, водой) – это вызывает термический шок. Производители рекомендуют замену экрана при появлении сколов, глубоких царапин или потере прозрачности более 20%.

Параметр	Боросиликатное	Кварцевое
Макс. температура	400°C	1000°C
Толщина	4-8 мм	3-6 мм
Теплопроводность	Средняя	Низкая

Цветное стекло: методы окрашивания

Окрашивание стекла достигается путем введения в расплав специальных добавок на различных стадиях производства. Эти добавки, взаимодействуя с основными компонентами стекольной шихты, придают материалу заданный оттенок за счет избирательного поглощения и пропускания световых волн определенной длины. Химический состав и концентрация красителей строго контролируются для получения стабильного цвета по всему объему изделия.

Насыщенность и тон цвета зависят от продолжительности термообработки, температуры плавления и окислительно-восстановительных условий в печи. Некоторые красители проявляют интенсивную окраску только при определенном составе стекломассы (например, щелочных силикатов), что требует тщательного подбора сырьевых материалов. Готовые изделия сохраняют цветовую стабильность десятилетиями благодаря химической стойкости соединений в структуре стекла.

Основные методы окрашивания

Оксидные красители:
- Кобальт (CoO) – синие оттенки
- Хром (Cr₂O₃) – изумрудно-зеленые
- Медь (CuO) – бирюзовые или красные (в восстановительной среде)
- Марганец (MnO₂) – фиолетовые
Коллоидное окрашивание:
- Золото (Au) – рубиново-красный при термообработке
- Серебро (Ag) – солнечно-желтый
- Селен (Se) – розовый и коралловый
Сульфидные и селенидные соединения:
- CdS + Se – желто-оранжевая гамма
- ZnS – молочно-белый
Ионное окрашивание (погружение в соли металлов):
- Нитрат серебра – желтые оттенки
- Соли меди – сине-зеленые

Метод	Примеры цветов	Особенности
Оксидный	Синий, зеленый	Высокая термостойкость
Коллоидный	Рубиновый, желтый	Требует вторичного отжига
Сульфидный	Оранжевый, красный	Чувствителен к режиму плавки

Примечание: Некоторые красители (например, соединения урана) исторически использовались для получения флуоресцентных оттенков, но сейчас применяются ограниченно из-за радиоактивности. Современные технологии позволяют имитировать такие эффекты безопасными аналогами.

Ламинированное стекло: типы промежуточных слоев

Основная функция промежуточного слоя – обеспечение безопасности и дополнительных свойств стеклянной конструкции. При разрушении стекла пленка удерживает осколки, предотвращая травмы и несанкционированный доступ.

Выбор материала напрямую влияет на эксплуатационные характеристики: звукоизоляцию, устойчивость к взлому, УФ-защиту и оптические качества. Технология соединения слоев под высоким давлением и температурой гарантирует монолитность структуры.

Распространенные виды промежуточных материалов

Поливинилбутираль (PVB): Стандартный вариант для безопасности. Обладает высокой адгезией к стеклу, хорошей светопропускаемостью. Доступен в прозрачном, тонированном и матовом исполнениях.
Этиленвинилацетат (EVA): Отличается повышенной устойчивостью к влаге и УФ-излучению. Широко применяется в фотоламинации и декоративных панелях благодаря простоте обработки.
Сендвич-поликарбонат: Используется для пуленепробиваемых конструкций. Комбинируется с PVB для многослойных щитов, обеспечивая максимальную ударопрочность.
Жидкие смолы (кастинг): Заливаются между стеклами, образуя бесшовный слой. Позволяют создавать толстые панели сложной формы с высокой оптической чистотой.
Термопластичные полиуретаны (TPU): Подходят для изогнутых стекол и экстремальных температур. Сохраняют гибкость при -60°C, устойчивы к химическим воздействиям.

Тип слоя	Ключевые преимущества	Типичные применения
PVB	Шумопоглощение до 35 дБ, удержание осколков	Фасады, автомобильные ветровые стекла
EVA	УФ-стабильность, влагостойкость, цветовая вариативность	Солнечные панели, интерьерные перегородки
Смолы	Отсутствие оптических искажений, толщина до 100 мм	Витрины музеев, пуленепробиваемые окна

Многослойные комбинации (например, PVB + поликарбонат) усиливают защитные свойства. Специализированные модификации включают армирование тканевыми сетками или интегрированные светодиодные системы. Толщина варьируется от 0.38 мм до 2.5 мм в зависимости от требуемого класса безопасности.

Гнутое стекло в архитектуре

Гнутое стекло производится путём нагрева листового стекла до температуры размягчения (около 600°C) с последующим формованием по заданному радиусу на специальных шаблонах. Этот процесс позволяет создавать монолитные криволинейные поверхности с сохранением оптической прозрачности и механической прочности. Ключевыми характеристиками материала являются минимальный радиус изгиба (от 150 мм), толщина листов (4-25 мм), а также возможность последующей закалки или ламинации.

В современной архитектуре гнутое стекло применяется для создания динамичных фасадов, панорамных витражей, спиральных лестниц, купольных конструкций и эркеров. Оно обеспечивает бесшовные переходы между плоскостями, расширяет визуальное пространство и усиливает светопропускание. Технология позволяет реализовывать сложные геометрические формы, недоступные для плоских стекол, при сохранении всех эксплуатационных свойств: термостойкости, шумоизоляции и УФ-защиты.

Классификация и особенности применения

Основные виды архитектурного гнутого стекла по технологии обработки:

Гнутое закалённое стекло (повышенная ударопрочность, безопасное разрушение на мелкие осколки)
Гнутый триплекс (многослойная структура с плёнкой, противоударные и шумозащитные свойства)
Гнутое солнцезащитное стекло (тонированное или рефлективное покрытие, контроль теплопритока)

Тип конструкции	Рекомендуемый радиус	Особенности монтажа
Светопрозрачные фасады	≥ 800 мм	Структурное или рамное остекление
Входные группы	≥ 1500 мм	Закалённые стекла с защитными кромками
Зенитные фонари	≥ 2000 мм	Многослойные стеклопакеты с аргоном

При проектировании учитывают ограничения: минимальный радиус изгиба пропорционален толщине стекла (например, для 6 мм стекла – R1500 мм), а кривизна не должна превышать допустимые значения для выбранного типа остекления. Монтаж требует точного соответствия шаблонам несущих конструкций и применения специализированных креплений, компенсирующих температурные деформации.

Закалка стекла: технологический процесс

Закалка стекла представляет собой термическую обработку, направленную на формирование остаточных напряжений сжатия в поверхностных слоях материала. Процесс осуществляется путем равномерного нагрева листового стекла до температуры размягчения (620–680°C) с последующим резким охлаждением воздушными потоками. Критически важным является соблюдение равномерности нагрева и симметричности охлаждения, поскольку локальные перепады температур приводят к деформациям и разрушению изделия.

Скорость охлаждения должна превышать показатель 100°C/секунду для предотвращения рекристаллизации структуры. В результате поверхностные слои стекла фиксируются в напряженном состоянии, тогда как внутренняя зона сохраняет остаточное растягивающее напряжение. Такое распределение механических напряжений обеспечивает многократное увеличение прочности и термостойкости материала.

Ключевые этапы закалки

Подготовка поверхности: очистка, кромкошлифовка и контроль дефектов
Нагрев в печи: равномерный прогрев до 650±20°C в течение 3–5 минут
Охлаждение: обдув сжатым воздухом под давлением 0.8–1.2 МПа через сопловые системы
Контроль качества: проверка оптических искажений и прочности

Сравнение свойств стекла

Характеристика	Обычное стекло	Закаленное стекло
Предел прочности	40–60 МПа	120–200 МПа
Ударная вязкость	0.5–0.7 кДж/м²	2.5–4.0 кДж/м²
Термостойкость	до 40°C	до 180°C

Важно: после закалки механическая обработка стекла (резка, сверление) невозможна – любые попытки приводят к разрушению материала. Формирование отверстий и фигурных кромок выполняется исключительно на этапе подготовки.

Особенности разрушения

Распад на мелкие фрагменты с тупыми гранями (согласно ГОСТ Р 54162)
Отсутствие крупных осколков, опасных для человека
Автоматическое образование трещино-блоковой сети при повреждении

Стекла с электрообогревом

Стекло с электрообогревом представляет собой многослойную конструкцию, где между слоями стекла или на его поверхность интегрированы тонкие прозрачные токопроводящие элементы. При подаче электрического тока эти элементы нагреваются, передавая тепловую энергию стеклянной поверхности и предотвращая образование конденсата, инея или льда.

Основная функция таких стекол – обеспечение прозрачности и безопасности в условиях низких температур или высокой влажности. Они активно применяются в автомобильной промышленности (лобовые стекла, зеркала заднего вида), авиации, строительстве (витрины, входные группы, стеклянные крыши) и бытовой технике (дверцы холодильников, духовых шкафов).

Ключевые особенности и преимущества

Равномерный нагрев: Тонкие нагревательные элементы (чаще всего нити оксида олова или серебра, либо токопроводящие пленки) обеспечивают быстрое и однородное распределение тепла по всей поверхности.
Автоматизация: Управление обогревом осуществляется через термостаты или датчики влажности/температуры, включая систему только при необходимости.
Энергоэффективность: Современные системы потребляют относительно мало электроэнергии благодаря точному контролю и быстрому достижению рабочей температуры.
Безопасность: Устранение обледенения или запотевания напрямую повышает видимость для водителей и снижает риск аварий. Стекло сохраняет механическую прочность многослойных или закаленных аналогов.
Долговечность: Нагревательные элементы защищены слоями стекла или ламинации, что обеспечивает их устойчивость к механическим повреждениям и коррозии.

Важные технические аспекты:

Тип нагревательного элемента	Расположение	Типичное применение
Тонкие токопроводящие нити	Между слоями триплекса или на внутренней поверхности стекла	Автомобильные лобовые/задние стекла, витрины
Нанопроводящие пленки (ITO, FTO)	В структуре многослойного стекла (SGP, EVA) или напыление на поверхность	Строительные стеклопакеты, сенсорные панели, авиационные иллюминаторы
Металлизированные сетки	На внутренней стороне внешнего стекла в стеклопакете	Антиобледенительные системы фасадов, зимних садов

Ограничением является зависимость от источника электропитания и несколько более высокая стоимость по сравнению с обычными стеклами из-за сложности производства. Однако их функциональные преимущества в специфических условиях эксплуатации делают электрообогрев незаменимым решением для поддержания чистоты, прозрачности и безопасности остекленных поверхностей.

Матовое стекло: способы обработки

Матовое стекло создается путем изменения гладкой поверхности материала для рассеивания проходящего света. Эта обработка придает стеклу характерную шероховатость, снижающую прозрачность и обеспечивающую визуальную приватность при сохранении светопропускания.

Ключевые технологии матирования включают механическое, химическое воздействие и нанесение специальных покрытий. Каждый метод влияет на прочность, эстетику и эксплуатационные характеристики готового продукта, определяя сферу его применения.

Основные технологии обработки

Наиболее распространены следующие способы:

Пескоструйная обработка – абразивное воздействие частицами под высоким давлением. Интенсивность матовости регулируется размером фракции и длительностью обработки.
Кислотное травление – нанесение плавиковой кислоты для растворения поверхностного слоя. Создает равномерную бархатистую текстуру, устойчивую к загрязнениям.
Матирующие пленки/лаки – поверхностное нанесение составов с дисперсными частицами. Отличается низкой стоимостью, но меньшей износостойкостью.

Сравнительные характеристики методов:

Способ	Износостойкость	Экологичность	Возможность узоров
Пескоструйная	Высокая	Низкая (пылеобразование)	Да (через трафареты)
Кислотная	Очень высокая	Опасные отходы	Да (селективное травление)
Пленки/лаки	Низкая	Безопасная	Ограниченная

Для создания декоративных эффектов часто комбинируют матирование с другими техниками: гравировкой, цветной печатью или моллированием. Это позволяет формировать сложные полупрозрачные орнаменты и рельефы.

Термоупрочненное стекло: свойства

Термоупрочненное стекло приобретает свои ключевые свойства благодаря контролируемому процессу нагрева до температуры размягчения (около 620-680°C) с последующим быстрым, равномерным охлаждением потоком воздуха. Это создает в поверхностных слоях стекла значительные остаточные напряжения сжатия, в то время как внутренняя зона оказывается в напряженном состоянии растяжения.

Такое распределение напряжений придает материалу повышенную механическую прочность по сравнению с обычным отожженным стеклом. Оно существенно лучше сопротивляется изгибающим нагрузкам, ударам и резким перепадам температуры. При разрушении термоупрочненное стекло распадается на относительно крупные фрагменты с острыми краями.

Основные характеристики термоупрочненного стекла

Повышенная механическая прочность: Прочность на изгиб в 2-3 раза выше, чем у отожженного стекла.
Улучшенная термостойкость: Выдерживает более значительные перепады температур (до ~150-200°C), что снижает риск термического разрушения.
Безопасность при разрушении: Хотя фрагменты крупные и острые, характер разрушения отличается от обычного стекла (более крупные куски), но оно не является безопасным в смысле травмобезопасности (в отличие от триплекса или закаленного стекла).
Остаточная плоскостность: Сохраняет хорошую плоскостность после обработки, что важно для архитектурных применений.
Обрабатываемость: Подвергать резке, сверлению или кромкообработке можно только до процесса термоупрочнения. После закалки любая механическая обработка приведет к разрушению листа.

Свойство	Термоупрочненное стекло	Отожженное стекло
Прочность на изгиб	В 2-3 раза выше	Базовый уровень
Ударная вязкость	Высокая	Низкая
Термостойкость (ΔT)	~150-200°C	~40-60°C
Характер разрушения	Крупные фрагменты с острыми краями	Крупные опасные осколки
Возможность обработки после упрочнения	Нет	Да

Ограничения: Главным ограничением является невозможность механической обработки (резки, сверления, фасетирования) после процесса термоупрочнения из-за высоких внутренних напряжений. Любое нарушение поверхности или края после закалки приведет к немедленному разрушению всего листа.

Применение: Термоупрочненное стекло широко используется там, где требуется повышенная прочность и термостойкость, но травмобезопасность не является критическим требованием, или где важна плоскостность больших площадей: ограждения балконов и лестниц (внутри зданий или как промежуточный слой в триплексе), ненесущие фасадные конструкции, противопожарные перегородки, стеклянные крыши и зенитные фонари, мебельные столешницы и полки, защитные экраны оборудования, ограждения мостов.

Стеклянные блоки в строительстве

Стеклянные блоки представляют собой полые элементы из двух прессованных стеклянных пластин, герметично соединённых по контуру. Их внутренняя поверхность часто имеет рельефный узор, обеспечивающий светорассеивание и частичную матовость. Стандартные размеры варьируются от 19×19 см до 24×24 см при толщине 7-10 см.

Монтаж осуществляется методом кладки на цементно-песчаный раствор или специальные клеевые составы с применением пластиковых или металлических армирующих профилей. Технология требует тщательного выравнивания и соблюдения зазоров для компенсации теплового расширения. Готовые конструкции не подлежат механической обработке (резке) без риска разрушения.

Ключевые характеристики и преимущества

Эксплуатационные свойства:

Теплоизоляция: Воздушная прослойка снижает теплопотери (коэффициент сопротивления теплопередаче до 0,40-0,45 м²·°C/Вт)
Звукоизоляция: Поглощение шума до 40-50 дБ благодаря многослойной структуре
Пожаробезопасность: Выдерживают воздействие огня до 60 минут (класс EI60)

Тип поверхности	Светопропускание	Типовое применение
Гладкая прозрачная	75-80%	Фасады, зимние сады
Матово-рифлёная	50-60%	Санузлы, перегородки
Цветная/тонированная	30-70%	Декоративные панно

Ограничения: Несущая способность отсутствует – блоки применяются исключительно в самонесущих конструкциях. Запрещено использование в качестве опорных элементов или фундаментов. Требуют жёсткого обрамления по периметру проёма.

Области использования:

Ненесущие наружные стены и светопрозрачные фасады
Внутренние перегородки в офисах, санузлах, лестничных клетках
Декоративные вставки в кирпичной кладке
Подсветка полов и потолков (специальные светотехнические блоки)

Солнцезащитная пленка на стекле

Солнцезащитная пленка представляет собой тонкий многослойный полимерный материал (чаще на основе полиэтилентерефталата - ПЭТ), который наклеивается на внутреннюю или внешнюю поверхность обычного стекла. Ее основное назначение - управление световым и тепловым потоком, проходящим через остекление, путем отражения, поглощения и рассеивания солнечной энергии.

Пленки значительно изменяют свойства базового стекла. Они способны эффективно блокировать до 99% ультрафиолетового излучения, защищая интерьер от выцветания, и существенно снижать (до 60-80%) проникновение инфракрасных лучей, являющихся основной причиной нагрева помещений. При этом они могут обеспечивать различную степень светопропускания (тонировки) и видимости снаружи.

Отличия от солнцезащитных стекол

Ключевое отличие солнцезащитной пленки от специализированных солнцезащитных стекол (тонированных в массе, рефлективных, с мягким или твердым покрытием) заключается в ее аддитивности. Она не является частью самого стекла, а представляет собой послепродажное улучшение стандартного остекления. Это позволяет модернизировать существующие окна без их полной замены.

Основные преимущества солнцезащитных пленок:

Экономичность: Значительно дешевле замены стеклопакетов на солнцезащитные стекла.
Универсальность: Возможность нанесения на уже установленные окна различных типов (включая исторические здания).
Защита от УФ: Высокая степень блокировки ультрафиолета, защищающая мебель, ткани, картины.
Снижение теплопритока: Уменьшение затрат на кондиционирование летом.
Повышенная безопасность: Некоторые виды пленок (антивандальные, взрывобезопасные) удерживают осколки при разрушении стекла.
Конфиденциальность: Зеркальные или сильно тонированные пленки ограничивают обзор снаружи.

Основные недостатки солнцезащитных пленок:

Долговечность: Срок службы (обычно 10-15 лет) меньше, чем у стекла; со временем может выцветать, пузыриться или отслаиваться, особенно при некачественном монтаже или агрессивной среде.
Чувствительность к повреждениям: Поверхность пленки легче поцарапать, чем стекло.
Влияние на стекло: Поглощающие тепло пленки могут вызывать сильный нагрев самого стекла, повышая риск термического разрушения (особенно для закаленных стекол или стекол с дефектами кромок).
Ограничения по тонировке: Сильное затемнение может не соответствовать нормам светопропускания для автомобилей или фасадного остекления в некоторых регионах.
Зависимость от монтажа: Качество и долговечность напрямую зависят от профессионализма установки.

Типичные характеристики солнцезащитных пленок:

Параметр	Диапазон значений	Примечание
Общее светопропускание (VLT)	5% - 80%	От очень темной до почти прозрачной
Блокировка ультрафиолета (UV)	95% - 99%	Почти полная защита
Блокировка солнечного тепла (TSER)	30% - 80%	Зависит от типа пленки (поглощающая, отражающая)
Коэффициент отражения света	5% - 60%	Внешнее или внутреннее зеркальное отражение
Толщина	50 - 200 мкм	Толще - обычно прочнее

Защитное стекло для витрин

Защитное стекло для витрин создаётся для противодействия механическим повреждениям, взломам и актам вандализма. Основная задача – сохранить целостность конструкции при ударах и предотвратить травмы посетителей осколками. Такие стёкла проходят специальную обработку, повышающую их устойчивость к экстремальным нагрузкам по сравнению с обычным листовым стеклом.

Ключевым требованием является сочетание прозрачности и безопасности: материал не должен искажать видимость товаров, одновременно гарантируя защиту. Применяемые технологии включают ламинирование, закалку и армирование, которые придают стеклу уникальные свойства. Выбор конкретного типа зависит от требуемого уровня безопасности и бюджетных ограничений.

Основные виды и характеристики

Закалённое стекло: Повышенная прочность (в 5-7 раз выше обычного) и безопасное разрушение на мелкие тупые гранулы. Уязвимо к точечным ударам в торец.
Триплекс (многослойное): Два или более слоёв стекла, склеенных плёнкой PVB. При разрушении осколки удерживаются плёнкой, создавая барьер. Гасит ударные волны и блокирует УФ-лучи.
Армированное стекло: Сетка из металла внутри стеклянной массы. Удерживает крупные фрагменты при повреждении, но уступает в прочности закалённому и триплексу.

Тип стекла	Ударопрочность	Безопасность осколков	Дополнительные свойства
Закалённое	Высокая	Мелкие гранулы	Термостойкость
Триплекс	Очень высокая	Осколки приклеены к плёнке	Шумозащита, УФ-фильтр
Армированное	Средняя	Крупные фрагменты в сетке	Огнестойкость

Современные решения часто комбинируют технологии: например, закалённый триплекс объединяет ударопрочность закалённого стекла с противодробящими свойствами слоистой структуры. Для объектов с высокими рисками применяют стёкла класса защиты P6A-P8A (устойчивые к выстрелам из огнестрельного оружия).

Этапы выбора:
Оценка угроз (вандализм, ограбление, случайные удары).
Расчёт нагрузки на конструкцию (толщина, размеры).
Проверка соответствия стандартам (ГОСТ Р 51136, EN 356).
Тестирование образцов на остаточную прочность.

Автомобильное лобовое стекло

Лобовое стекло является важнейшим элементом безопасности и комфорта водителя, обеспечивая обзор дороги и защиту от внешних факторов. Оно подвергается серьезным нагрузкам: воздействию ветра, перепадам температуры, ударам камней и мелких абразивных частиц.

Конструкция лобового стекла соответствует строгим международным стандартам. Оно изготавливается по технологии триплекс, где два слоя закаленного стекла склеиваются между собой прочной полимерной пленкой. Эта пленка удерживает осколки при разрушении, предотвращая травмы пассажиров.

Виды и функциональные особенности

Современные лобовые стекла могут оснащаться дополнительными функциями:

Тонированные: Имеют встроенный светофильтр для снижения солнечного бликования.
Обогреваемые: Содержат токопроводящие нити для устранения наледи и конденсата.
Атермальные: Отражают инфракрасное излучение, уменьшая нагрев салона.
С датчиками: Интегрированные сенсоры дождя, света или камеры ассистентов вождения.

Ключевые требования к лобовым стеклам включают:

Устойчивость к ударным нагрузкам (ГОСТ Р 41.43).
Оптическая прозрачность без искажений (не менее 75%).
Шумоизоляция за счет специальной толщины (обычно 4.5–6 мм).
Сохранение целостности при аварии (эффект «паутины»).

Параметр	Стандартное стекло	Улучшенные версии
Термостойкость	до +120°C	до +200°C (керамическое покрытие)
Светопропускание	75-80%	>85% (премиум-класс)
Шумоизоляция	Базовая	+30% (акустический триплекс)

Повреждения (сколы, трещины) требуют незамедлительного ремонта или замены, так как нарушают структурную жесткость и снижают безопасность. Использование несертифицированных стекол запрещено – они могут не соответствовать нормам прочности и оптики.

Стекло для духовых шкафов и плит

Стекло для духовых шкафов и варочных поверхностей подвергается экстремальным термическим нагрузкам, достигающим 300–500°C, а также механическим воздействиям при эксплуатации. Это требует применения специализированных материалов с особыми физико-химическими свойствами, обеспечивающими безопасность и долговечность.

Ключевым требованием является высокая термостойкость, предотвращающая растрескивание при резких перепадах температур. Стекло должно выдерживать контакт с нагретыми противнями, брызгами холодной воды на раскаленную поверхность, а также сохранять прозрачность для визуального контроля приготовления пищи без искажений.

Основные виды и характеристики

В производстве используются следующие типы стекол:

Закаленное боросиликатное стекло: Наиболее распространенный вариант. Содержание оксида бора (до 15%) обеспечивает низкий коэффициент теплового расширения. Закалка повышает механическую прочность в 5–7 раз по сравнению с обычным стеклом.
Керамическое стекло (Glass-Ceramic): Применяется преимущественно для варочных панелей. Обладает практически нулевым тепловым расширением, высокой термостойкостью (до 750°C) и способностью пропускать ИК-излучение для индукционных плит.
Многослойное комбинированное стекло: Для дверц духовых шкафов часто используют "сэндвич" из 3–4 листов. Внешние слои – закаленное стекло, внутренний – термостойкий гель или воздушная прослойка для теплоизоляции.

Тип стекла	Макс. рабочая t°	Ключевое преимущество	Основное применение
Боросиликатное закаленное	до 300°C	Ударопрочность	Дверцы духовок, боковые панели
Керамическое (Glass-Ceramic)	до 750°C	Нулевое тепловое расширение	Варочные панели (газовые, индукционные)
Многослойное с теплоизоляцией	до 500°C	Снижение t° внешней поверхности	Дверцы премиальных духовых шкафов

Особенности эксплуатации: Поверхность таких стекол устойчива к царапинам, но требует осторожной очистки. Запрещено использовать абразивные средства на керамических панелях, а удаление сильных загрязнений с боросиликатного стекла возможно только после полного остывания прибора.

Химическая стойкость боросиликатного стекла

Боросиликатное стекло демонстрирует исключительную устойчивость к воздействию агрессивных химических веществ, что обусловлено его специфическим составом. Высокое содержание оксида кремния (SiO₂ > 80%) и наличие оксида бора (B₂O₃) формируют плотную, малопористую структуру, затрудняющую проникновение реагентов.

Эта стекломасса особенно инертна к кислотам, включая концентрированные растворы соляной, азотной и серной кислот даже при повышенных температурах. Стойкость к щелочам, хотя и ниже, чем к кислотам, всё равно превосходит показатели обычного натрий-кальциевого стекла благодаря уменьшенному содержанию щелочных металлов.

Ключевые аспекты химической стойкости

Основные характеристики включают:

Кислотостойкость (класс 1 по ISO 695): Сохраняет целостность при кипячении в 6M HCl в течение 6 часов. Потеря массы минимальна (< 0.5 мг/дм²).
Щелочестойкость (класс 2 по ISO 695): Умеренная устойчивость к растворам NaOH и KOH. Потеря массы в 1M NaOH при 80°C составляет ~150 мг/дм² за 24 часа.
Устойчивость к воде (класс 1 по ISO 719): Низкое выделение щелочей (< 31 мкг Na₂O/г стекла) после обработки водой при 98°C.
Резистентность к солям и органическим растворителям: Не подвергается коррозии большинством нейтральных и органических соединений.

Сравнение химической стойкости с другими стеклами:

Тип стекла	Устойчивость к кислотам	Устойчивость к щелочам
Боросиликатное (Pyrex/Duran)	Очень высокая	Средняя
Кварцевое	Превосходная	Низкая
Натрий-кальциевое	Умеренная	Низкая

Факторы, снижающие стойкость:

Длительный контакт с плавиковой кислотой (HF) и горячими концентрированными фосфатами – вызывает быстрое разрушение.
Абразивные воздействия при чистке – микроцарапины повышают уязвимость поверхности.
Термические удары – могут провоцировать образование трещин, открывающих путь реактивам.

Благодаря этим свойствам боросиликатные стекла незаменимы в химической промышленности, лабораторной посуде и фармацевтической упаковке, где требуется длительный контакт с реактивами без риска загрязнения.

Оптические стекла для линз

Оптические стекла представляют собой высокоочищенные материалы с точно контролируемыми показателями преломления и дисперсии. Их ключевая задача – формирование качественного изображения с минимальными искажениями при прохождении света через линзы. Специальные составы и технологии варки обеспечивают необходимую однородность и прозрачность в требуемом спектральном диапазоне.

Классификация оптических стёкол базируется на их способности преломлять свет (показатель преломления, n_d) и разлагать его на спектральные составляющие (дисперсия света, характеризуемая числом Аббе, ν_d). Эти параметры напрямую влияют на коррекцию оптических аберраций, таких как хроматизм и сферические искажения, в готовых линзах.

Основные типы и свойства

Различают следующие ключевые группы оптических стёкол:

Кроны (K): Низкая дисперсия (ν_d > 55) и средний показатель преломления (n_d ≈ 1.5 - 1.6). Характеризуются высокой светопропускаемостью и низкой склонностью к хроматическим аберрациям. Широко применяются в одиночных линзах и положительных компонентах систем.
Флинты (F): Высокая дисперсия (ν_d < 50) и высокий показатель преломления (n_d > 1.58). Обеспечивают сильное преломление лучей, но вносят заметный хроматизм. Незаменимы в отрицательных линзах для компенсации аберраций кронов в ахроматических дублетах.
Тяжёлые кроны и лёгкие флинты (TK, LF): Промежуточные группы с уникальными комбинациями n_d и ν_d, позволяющими создавать сложные апохроматические и суперахроматические системы с коррекцией аберраций для трёх и более длин волн.
Специальные стекла: Включают материалы с экстремальными значениями (сверхвысоким n_d или сверхнизкой дисперсией), атермальные сорта с низким ТКЛР для стабильности в переменных температурах, радиационно-стойкие и ИК/УФ-прозрачные марки.

Тип стекла	n_d	ν_d	Ключевая особенность	Типичное применение
Крон (K)	1.50-1.60	55-85	Низкая дисперсия	Окуляры, линзы конденсоров
Флинт (F)	1.58-1.95	20-50	Высокая преломляющая способность	Отрицательные линзы в дублетах
Тяжёлый крон (TK)	1.60-1.65	45-55	Баланс n_d и ν_d	Апохроматы, фотографические объективы
Лёгкий флинт (LF)	1.55-1.60	50-55	Сниженная дисперсия при высоком n_d	Корректирующие элементы

Производство оптических стёкол требует исключительной чистоты сырья (оксиды кремния, бора, фосфора, бария, свинца, лантана) и строгого контроля процесса плавки для минимизации пузырей, свилей и напряжений. Финишная обработка включает точный отжиг для снятия внутренних напряжений и достижения заданных оптико-механических свойств.

Современные разработки фокусируются на экологичных бессвинцовых составах (лантановых и фосфатных стёклах), материалах с ультранизкой дисперсией для телекоммуникаций, а также на стёклах с нелинейными оптическими свойствами для лазерных систем и фотоники.

Хрусталь: содержание оксида свинца

Хрусталь принципиально отличается от обычного стекла обязательным содержанием оксида свинца (PbO), который замещает часть оксида кальция в составе. Минимальная концентрация для классификации материала как хрусталя варьируется: в Европе требуется ≥24% PbO, тогда как в США достаточно ≥1%. Однако элитные сорта содержат 24-32% оксида свинца, а премиальный хрусталь – до 36%.

Добавление свинца кардинально меняет физико-оптические свойства стекла. Оно приобретает характерный звон, повышенный показатель преломления света и плотность (до 6 г/см³ против 2,5 г/см³ у обычного стекла). Это обеспечивает эффект "игры света" – интенсивную дисперсию лучей с радужными бликами, что особенно ценится в декоративных изделиях и люстрах.

Ключевые особенности свинцового хрусталя

Мягкость и обрабатываемость: PbO снижает температуру плавления и вязкость расплава, облегчая выдувание и резку алмазными гранями.
Экологический аспект: Современные производители заменяют свинец оксидами бария или цинка (бессвинцовый хрусталь), сохраняя аналогичные оптические свойства.
Маркировка: Подлинный свинцовый хрусталь маркируется обозначениями:
- 24% PbO – стандартный хрусталь
- 30%+ PbO – премиальный сегмент

Содержание PbO	Плотность (г/см³)	Показатель преломления
24%	3.1	1.545
30%	3.3	1.560
36%	3.6	1.580

Физические свойства кварцевого стекла

Кварцевое стекло демонстрирует исключительную термостойкость, обусловленную минимальным коэффициентом теплового расширения (около 5.5×10^-7 К^-1). Эта характеристика позволяет материалу выдерживать резкие перепады температур до 1000°C без разрушения, сохраняя структурную целостность в условиях термического шока.

Оптические свойства материала отличаются уникальной прозрачностью в широком спектральном диапазоне. Стекло эффективно пропускает ультрафиолетовое излучение (до 80% в диапазоне 185 нм) и инфракрасные волны (до 95% при 3500 нм), что недостижимо для обычных силикатных стекол. Показатель преломления составляет ~1.458 при длине волны 587.6 нм.

Ключевые физические параметры

Плотность: 2200 кг/м³ (ниже обычного стекла)
Теплопроводность: 1.4 Вт/(м·К) при 20°C
Температура размягчения: 1665°C
Диэлектрическая проницаемость: 3.75 при 1 МГц

Механическое свойство	Значение
Модуль Юнга	73 ГПа
Предел прочности при сжатии	1100 МПа
Твердость по Моосу	6-7 ед.

Химическая инертность кварцевого стекла проявляется в устойчивости к воздействию кислот (кроме плавиковой и фосфорной), галогенов и органических растворителей. Низкая газопроницаемость предотвращает диффузию гелия и водорода даже при высоких температурах, что критично для вакуумных применений.

Стекловолокно: производство и применение

Производство стекловолокна начинается с расплава сырья (кварцевый песок, сода, известняк, доломит) при температуре около 1400°C. Расплавленная масса фильтруется и подается в платиновые фильеры с микроскопическими отверстиями. Через эти отверстия выдавливаются тончайшие нити, которые сразу охлаждаются воздухом и покрываются замасливателем (полимерным связующим составом). Этот защитный слой предотвращает повреждение волокон и улучшает адгезию к матрице в композитах. Нити наматываются на бобины или рубятся на короткие отрезки (ровинг).

Материал находит применение в строительстве (армирующие сетки, утеплители, кровельные материалы), автомобилестроении (бамперы, кузовные панели), судостроении (корпуса лодок), производстве спортинвентаря (удилища, лыжи) и электротехнике (печатные платы, изоляторы). Его ключевые преимущества – высокая прочность при малом весе, химическая стойкость, негорючесть, низкая теплопроводность и диэлектрические свойства.

Классификация стекловолокна по типу

E-стекло: Стандартное электроизоляционное (алюмоборосиликатное).
C-стекло: Химически стойкое (известково-натриевое с добавками).
S-стекло: Высокопрочное (магниево-алюмосиликатное).
AR-стекло: Щелочестойкое (для армирования бетона).

Форма выпуска	Описание	Основное применение
Ровинг	Параллельные пучки непрерывных нитей	Армирование композитов, напыление
Ткани	Тканые полотна разного плетения	Ручная формовка, ремонтные работы
Мат	Хаотично расположенные рубленые волокна	Литье под давлением, изоляция
Жгут	Скрученные нити	Уплотнение, термоизоляция

Технологии переработки:
- Ручная выкладка с пропиткой смолой
- Намотка на оправку
- Пулеструйное напыление
- Прессование (SMC/BMC)
Критерии выбора: Учитывают требования к механическим нагрузкам, температурному режиму, химическому воздействию и диэлектрическим характеристикам.

Жидкое стекло: области использования

Жидкое стекло (силикат натрия или калия) представляет собой водно-щелочной раствор силикатов. Его ключевые свойства – высокая адгезия, огнестойкость и способность образовывать защитные пленки при высыхании. Эти характеристики обеспечивают материалу широкое применение в различных отраслях промышленности и строительства.

При нанесении на поверхности состав полимеризуется, создавая прочное, химически инертное покрытие. Оно эффективно защищает основания от влаги, коррозии и высоких температур, что объясняет востребованность жидкого стекла в качестве изолятора и упрочнителя.

Основные сферы применения

Строительство: Гидроизоляция фундаментов, бассейнов и подвалов; добавка в цементные смеси для повышения влагостойкости и скорости твердения.
Противопожарная защита: Пропитка деревянных конструкций и тканей для придания огнезащитных свойств; герметизация печей и дымоходов.
Металлургия: Изготовление литейных форм и стержней; применение в сварочных электродах как связующий компонент.
Автомобильная промышленность: Компонент антикоррозийных покрытий кузова; добавка в охлаждающие жидкости.
Химическая промышленность: Производство силикагеля, катализаторов и моющих средств; клеи для стекла и керамики.
Сельское хозяйство: Обработка срезов деревьев для защиты от грибков; укрепление грунтов.

Свойство	Практическое использование
Клейкость	Склеивание картона, бумаги, стекла; ремонт керамики
Антисептичность	Пропитка стен против плесени; защита дерева от гниения
Термостойкость	Футеровка печей; термоизоляционные материалы

Пеностекло как утеплитель

Пеностекло представляет собой ячеистый материал, получаемый путем вспенивания силикатного стекла при высоких температурах с последующим отжигом. Его структура состоит из герметично замкнутых стеклянных ячеек, заполненных инертным газом, что обеспечивает уникальные эксплуатационные характеристики. Производственный процесс включает измельчение стеклянного боя, смешивание с газообразователем (обычно углеродом) и нагрев до 800-900°C.

Основное назначение пеностекла – теплоизоляция строительных конструкций, где требуются высокая прочность и стабильность параметров. Благодаря неорганической основе материал абсолютно негорюч, не подвержен биологическому разложению и сохраняет свойства в течение всего срока службы здания. При монтаже допускается механическое крепление и использование клеевых составов без риска повреждения структуры.

Ключевые преимущества

Нулевое водопоглощение: герметичные ячейки исключают капиллярный подсос влаги, сохраняя теплозащитные свойства в условиях высокой влажности.
Химическая инертность: устойчивость к кислотам, щелочам и органическим растворителям позволяет применять в агрессивных средах.
Экологическая безопасность: отсутствие токсичных выделений даже при нагреве, полная пригодность к вторичной переработке.

Технико-экономические аспекты

Параметр	Значение	Следствие
Плотность	100-200 кг/м³	Снижение нагрузки на фундамент
Теплопроводность	0,04-0,05 Вт/(м·К)	Высокая энергоэффективность
Прочность на сжатие	0,7-1,2 МПа	Возможность укладки под стяжку

К ограничениям относят сравнительно высокую стоимость и хрупкость при ударных воздействиях. Монтаж требует защиты кромок от сколов и применения специализированного инструмента для резки. Температурный диапазон применения составляет от -260°C до +480°C без потери свойств, что расширяет сферы использования до промышленных объектов.

Применяется преимущественно в ответственных конструкциях: утепление фундаментов, кровель инверсионного типа, полов холодильных складов и трубопроводов. В реставрации исторических зданий ценится за долговечность и совместимость с традиционными материалами. Технология монтажа предусматривает обязательную герметизацию швов монтажной пеной или бутилкаучуковой лентой для создания непрерывного теплового контура.

Эмалированное стекло для фасадов

Эмалированное стекло представляет собой листовое стекло с нанесённым керамическим покрытием, которое запекается при высоких температурах (600-700°C). Этот процесс создаёт прочный, непрозрачный слой, устойчивый к механическим воздействиям и ультрафиолетовому излучению. Материал сочетает функциональные свойства стекла с декоративными возможностями керамической эмали.

В фасадных системах эмалированное стекло применяется для создания сплошных цветных поверхностей, рекламных панно или маскировки технических элементов здания. Оно монтируется в структурных, спайдерных или вентилируемых фасадах, часто используется в комбинации с прозрачными стеклопакетами для достижения сложных архитектурных решений.

Ключевые характеристики и особенности

Основные преимущества материала:

Цветовая стабильность: не выгорает под солнцем десятилетиями благодаря керамическому составу покрытия.
Механическая прочность: после закалки выдерживает ударные нагрузки до 5 раз лучше обычного стекла.
Дизайнерская гибкость: доступны все цвета палитры RAL, градиенты, паттерны и фотопечать.
Химическая стойкость: невосприимчивость к агрессивным атмосферным воздействиям и моющим средствам.

Параметр	Значение	Примечание
Толщина	6-12 мм	Стандарт для фасадов
Формат листа	до 6000×3210 мм	Возможна резка под проект
Термостойкость	до 200°C	Без потери свойств

Монтаж требует профессионального подхода из-за высокого веса материала (25-30 кг/м²) и необходимости точной фиксации. Используются скрытые кляммеры или спайдерные крепления, компенсирующие температурные деформации. Ограничением является высокая стоимость – на 40-60% дороже композитных панелей, что компенсируется эксклюзивным внешним видом и сроком службы от 50 лет.

УФ-защитные свойства стекол

Обычное листовое стекло частично блокирует ультрафиолетовое излучение, но его защитные свойства ограничены. Оно эффективно задерживает коротковолновый УФ-C (100–280 нм), который почти полностью поглощается озоновым слоем атмосферы. Однако УФ-B (280–315 нм) и УФ-A (315–400 нм) проникают через стандартное стекло в значительных объемах – до 75% УФ-A достигает внутреннего пространства.

Длительное воздействие пропускаемого излучения вызывает выцветание мебели, картин и текстиля, а также может наносить вред коже и глазам человека. Для решения этой проблемы разработаны специализированные стекла с усиленной защитой. Их эффективность определяется не только толщиной, но и химическим составом, наличием покрытий или пленок.

Технологии улучшения УФ-защиты

Основные методы повышения барьерных свойств:

Специальные покрытия
Напыление оксидов металлов (TiO₂, ZnO) или многослойные Low-E покрытия отражают до 99% УФ-спектра.
Тонированные стекла
Введение оксидов железа или селена в массу стекла придает ему цвет (серый, бронзовый, зеленый) и снижает проникновение УФ до 50–70%.
Ламинирование (триплекс)
Поливинилбутиральная (PVB) пленка между слоями стекла блокирует 99–100% ультрафиолета даже при разрушении конструкции.
Защитные пленки
Самостоятельное решение: наклейка полиэстеровых пленок с УФ-абсорберами на существующие стекла (эффективность до 95%).

Тип стекла	Коэффициент УФ-защиты (%)	Особенности
Стандартное (4 мм)	25–40	Не защищает от УФ-A
Тонированное (6 мм)	50–75	Зависит от цвета и толщины
С покрытием Low-E	85–95	Сохраняет прозрачность
Ламинированное	99–100	Не теряет свойства при ударе

Важно: Маркировка UV-blocking или 100% UV-protection гарантирует полное подавление излучения ниже 400 нм. Для музеев, архивов и медицинских учреждений используют исключительно ламинированные стекла или стекла со спектрально-селективными покрытиями, обеспечивающие максимальную защиту без искажения цветопередачи.

Стекло для сенсорных экранов

Основой современных сенсорных экранов служит специализированное стекло, обеспечивающее механическую защиту дисплея и чувствительность к касаниям. Оно должно сочетать высокую прочность, оптическую прозрачность и устойчивость к царапинам, сохраняя при этом точность считывания координат прикосновения. Технологии производства такого стекла непрерывно совершенствуются для соответствия растущим требованиям к мобильным устройствам и промышленным сенсорным панелям.

Ключевым параметром является обработка поверхности: на стекло наносятся проводящие слои (например, оксид индия-олова), формирующие чувствительную сетку. Для повышения надежности применяются химическое или термическое упрочнение, создающее сжимающие напряжения в поверхностном слое. Это позволяет материалу выдерживать ударные нагрузки и ежедневные эксплуатационные воздействия без потери функциональности.

Основные виды и характеристики

Сапфировое стекло: Крайне устойчиво к царапинам (9 баллов по Моосу), но дороже и тяжелее аналогов. Чаще применяется в премиальных устройствах.
Закаленное стекло (Gorilla Glass, Dragontrail): Упрочнено ионами калия, обладает высокой ударной вязкостью. Имеет оптимизированный коэффициент пропускания света (>90%).
Полимерные пленки (PET/PMMA): Гибкие и легкие решения для бюджетных моделей, но уступают минеральным стеклам по износостойкости.

Дополнительные особенности включают олеофобное покрытие для отталкивания влаги и жира, а также оптические просветляющие слои, снижающие блики. Современные разработки фокусируются на уменьшении толщины (<1 мм) при сохранении прочностных свойств и интеграции сенсорных электродов непосредственно в структуру стекла.

Тип стекла	Твердость (Моос)	Ударная стойкость	Сферы применения
Сапфировое	9	Средняя	Элитные смартфоны, часы
Алюмосиликатное (закаленное)	6.5-7	Высокая	Смартфоны, планшеты, ноутбуки
Полимерные композиты	3-4	Низкая	Бюджетная электроника, терминалы

Лабораторная посуда из стекла

Основным материалом для изготовления лабораторной посуды служат специальные стекла, обладающие повышенной химической и термической стойкостью. Выбор конкретного типа стекла напрямую влияет на безопасность, точность экспериментов и долговечность оборудования.

Ключевыми критериями при подборе стекла являются устойчивость к агрессивным реагентам, перепадам температур, механическим воздействиям и прозрачность для визуального контроля процессов. Различные составы стекол обеспечивают оптимальные характеристики для специфических лабораторных задач.

Основные виды стекол и их свойства

Вид стекла	Состав	Ключевые особенности	Примеры посуды
Боросиликатное (Pyrex®, Duran®)	SiO₂ (80-81%), B₂O₃ (12-13%), Na₂O (4%), Al₂O₃ (2-3%)	Высокая термостойкость (до +500°C) Низкий коэффициент теплового расширения Устойчивость к химическим реагентам Ударопрочность	Колбы, стаканы, воронки, холодильники
Кварцевое	SiO₂ (более 99%)	Экстремальная термостойкость (до +1100°C) Прозрачность для УФ-излучения Абсолютная химическая инертность Хрупкость и высокая стоимость	Кюветы для спектрометрии, тигли, специализированные реакторы
Содиум-кальциевое	SiO₂ (70-75%), Na₂O (12-15%), CaO (10%)	Низкая стоимость Ограниченная термостойкость Склонность к выщелачиванию щелочами	Одноразовые пробирки, мерные цилиндры

Боросиликатные стекла доминируют в лабораторной практике благодаря сбалансированным характеристикам. Кварцевая посуда незаменима для работ с ультрафиолетом или экстремальными температурами, тогда как содиум-кальциевое стекло применяется для неагрессивных сред и краткосрочных задач.

При работе важно учитывать химическую совместимость: фтористоводородная кислота разрушает все типы стекол, а крепкие щелочи вызывают коррозию содиум-кальциевых составов. Для таких сред предпочтительна специализированная посуда из боросиликатного стекла или альтернативных материалов.

Стеклянная плитка для интерьера

Стеклянная плитка представляет собой современный отделочный материал из закалённого стекла толщиной 4-12 мм. Она производится методом спекания стеклянной крошки при высоких температурах либо нарезкой монолитных листов. Основные сферы применения включают фартуки кухонь, облицовку ванных комнат, декоративные панно и акцентные зоны в жилых пространствах.

Поверхность материала может быть глянцевой, матовой, сатинированной, с фактурными узорами или цветными напылениями. Некоторые коллекции имитируют природные материалы: камень, металл или мозаику. Отличительной чертой является полная водонепроницаемость и устойчивость к химическим воздействиям.

Ключевые особенности

Преимущества:

Абсолютная экологичность и гипоаллергенность
Светоотражение до 95% (для глянцевых вариантов)
Термостойкость (выдерживает до +150°C)
Не выцветает под УФ-излучением
Простота очистки без абразивов

Недостатки:

Высокая стоимость по сравнению с керамикой
Сложность монтажа (требуется идеально ровное основание)
Риск сколов на кромках при механическом ударе
Видимость разводов на глянцевых поверхностях

Разновидности

Тип	Описание	Типичный размер (см)
Мозаика	Наборные элементы на сетчатой основе	2×2 – 5×5
Панно	Художественные композиции с печатью	30×90 – 120×240
Соты	Объёмные 3D-элементы с ячеистой структурой	15×15 – 30×30
С подсветкой	Светопрозрачные плиты со встроенной LED-лентой	60×60 – 120×60

Технология укладки требует специальных эластичных клеев на цементной или полимерной основе. Межплиточные швы заполняются затиркой с добавлением латекса. Обязательна гидроизоляция основания и компенсационные зазоры по периметру.

Для ухода достаточно мыльного раствора и микрофибры. Абразивные средства категорически запрещены – они оставляют царапицы. Раз в год рекомендуется обработка защитными полиролями для сохранения блеска.

Контроль качества стеклянной продукции

Контроль качества стеклянной продукции включает комплекс методов для выявления дефектов и соответствия нормативным требованиям. Основные задачи – обнаружение внутренних и поверхностных неоднородностей, проверка геометрических параметров, оценка оптических свойств и механической прочности. Тестирование проводится на всех этапах: от сырья до готовых изделий, с использованием разрушающих и неразрушающих методик.

Ключевые аспекты контроля – визуальный осмотр, инструментальные измерения и лабораторные испытания. Строгое соблюдение стандартов (ГОСТ, ISO) обеспечивает безопасность, долговечность и функциональность продукции. Особое внимание уделяется изделиям для строительства, транспорта и пищевой промышленности, где недопустимы скрытые дефекты.

Методы контроля

Визуальный осмотр под специальным освещением для выявления царапин, пузырей, инородных включений.
Измерение толщины ультразвуковыми или лазерными толщиномерами.
Проверка плоскостности интерферометрами или щупами.

Тип испытания	Инструменты	Цель
Механическое	Прессы, ударные стенды	Оценка прочности на сжатие/удар
Термическое	Печи с резким нагревом	Проверка термостойкости
Оптическое	Полярископы, спектрометры	Анализ светопропускания, искажений

Автоматизированный контроль: Роботизированные системы с камерами для 100% проверки листового стекла.
Дефектоскопия: Рентгеновское или ультразвуковое сканирование скрытых трещин.
Химический анализ: Определение состава сырья и готовой продукции.

Особенности ухода за разными типами стекол

Базовые принципы ухода включают использование мягких безворсовых салфеток (микрофибра, фланель) и нейтральных чистящих составов. Категорически избегайте абразивных порошков, жестких губок и растворителей на основе ацетона или аммиака, способных повредить поверхность. Регулярное удаление загрязнений предотвращает образование трудноудаляемых пятен.

Температура очищающей жидкости должна соответствовать температуре стекла во избежание термошока. Особое внимание уделяйте кромкам и торцам – эти зоны наиболее уязвимы для механических повреждений. После влажной обработки поверхность вытирается насухо для предотвращения разводов и минеральных отложений.

Специфика ухода по типам стекол

Закаленное стекло: Устойчиво к царапинам, но чувствительно к ударам по краям. Допускает применение большинства неагрессивных средств. Избегайте точечных нагрузок при очистке.
Энергосберегающее (i-стекло): Очищайте только мягкой стороной губки. Запрещены щелочные составы и аммиак – они разрушают низкоэмиссионное покрытие. Оптимальны специализированные средства для coated glass.
Тонированное в массе: Не используйте составы с хлором и кислотой – они вызывают выцветание. Загрязнения удаляйте сразу, не допуская въедания. Запрещена чистка под прямым солнцем.
Ламинированное (триплекс): Контролируйте отсутствие влаги в местах прилегания пленки к раме. Исключите пар и абразивы. Для удаления сложных загрязнений с ПВБ-слоя применяйте изопропиловый спирт.
Паттерн-стекло (узорчатое): Обязательна чистка мягкой щеткой вдоль рельефа. Используйте гелеобразные очистители – они дольше контактируют с поверхностью. Особое внимание – углублениям рисунка.
Огнеупорное стекло: Чувствительно к солям и кислотам. Применяйте дистиллированную воду и нейтральные pH-составы. Не допускайте контакта с металлическими скребками.

Тип загрязнения	Рекомендации для чувствительных покрытий
Жировые пятна	Специализированные обезжириватели без ацетона
Известковый налет	Слабый раствор уксуса (1:10 с водой) с немедленным смывом
Цементные брызги	Механическое удаление пластиковым скребком после размягчения влажной салфеткой

Для стекол с функциональными покрытиями обязательна проверка состава чистящего средства на совместимость. При сомнениях тестируйте препарат на малозаметном участке. Храните специализированные стекла в оригинальной упаковке до монтажа – защитная пленка предотвращает повреждения при транспортировке.

Список источников

При подготовке материалов о видах стекол и их характеристиках использовались авторитетные отраслевые издания и нормативная документация.

Основные источники включают специализированные справочники, технические стандарты и научные публикации по материаловедению.

ГОСТ 32281-2013 "Стекло и изделия из него. Термины и определения"
СНиП 23-02-2003 "Тепловая защита зданий" (разделы о светопрозрачных конструкциях)
Монастырев П.В. "Производство стекла и стеклоизделий". Учебник для вузов
Шульц М.М. "Современные строительные стекла: функциональные свойства и применение"
Технические каталоги ведущих производителей (Pilkington, AGC, Guardian)
Научные публикации в журнале "Стекло и керамика" (РААСН)
Пособие "Архитектурное остекление" (НИИСФ РААСН)
Европейский стандарт EN 572-1 "Основные характеристики натрий-кальций-силикатного стекла"
