Вмятина - выправляем без покраски
Статья обновлена: 18.08.2025
Современные технологии кузовного ремонта предлагают эффективные решения для устранения вмятин без нарушения заводского лакокрасочного покрытия.

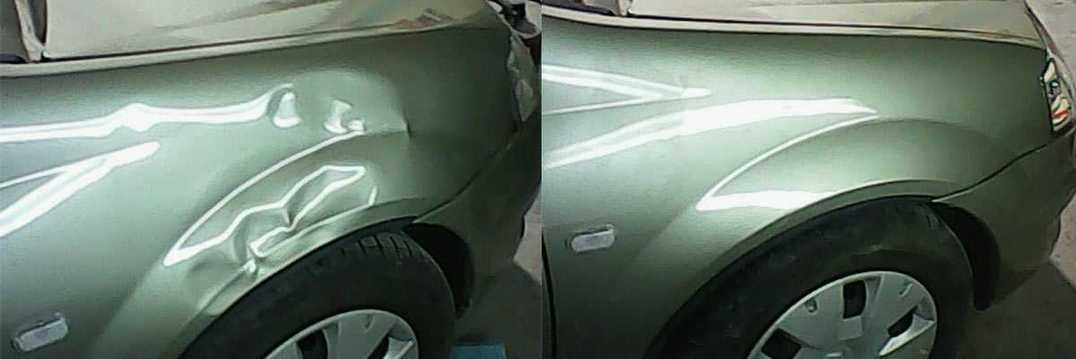

Методика PDR (Paintless Dent Repair) позволяет восстановить геометрию панели через технологические отверстия или зазоры, сохраняя оригинальную краску и исключая шпатлёвку.
Ключевые инструменты для безокрасочного ремонта вмятин
Профессиональный безокрасочный ремонт (PDR) требует точных инструментов, обеспечивающих деликатное воздействие на металл без повреждения ЛКП. Каждый инструмент подбирается под глубину, расположение и сложность вмятины для максимально контролируемого восстановления геометрии панели.
Современные наборы PDR включают десятки специализированных приспособлений, но базовый комплект всегда строится вокруг нескольких категорий. Их грамотное комбинирование позволяет устранять 95% вмятин без шпаклевки и покраски.
Базовый арсенал мастера PDR
| Тяговые стержни (бары) | Основные инструменты с загнутыми наконечниками разной формы. Вводятся через технологические отверстия для точечного давления на изнанку вмятины. Материал – легированная сталь. |
| Клеевые пуллеры | Комплект: термоклеевой пистолет, стержни клея и съемные головки. Фиксируются на лицевой стороне вмятины для аккуратного вытягивания. Не оставляют следов после удаления. |
| Молотки и поддержки | Миниатюрные молоточки (50-150 г) и стальные наковаленки. Используются для рихтовки краев вмятин и финального выравнивания микроволн методом постукивания. |
| Адаптеры доступа | Съемные удлинители для монтажа на тяговые стержни. Позволяют работать в узких полостях (дверные стойки, пороги) под сложными углами. |
| Контрольные лампы | LED-панели или галогенные лампы с отражателями. Создают четкие световые линии на кузове для визуализации малейших деформаций при правке. |
Как диагностировать повреждения для PDR: типы вмятин
Точная диагностика определяет возможность применения PDR. Первичный осмотр начинают с оценки расположения вмятины относительно рёбер жёсткости, усилителей и сварных швов – зоны над каркасом кузова сложнее поддаются выправлению.
Критически важен анализ состояния ЛКП: технология применима только при отсутствии сколов, трещин и глубоких царапин до металла. Повреждения на острых гранях или кромках панелей требуют особой проверки из-за риска деформации металла.
Классификация вмятин по характеристикам
Ключевые параметры для диагностики:
- Глубина: мелкие (до 3 мм), средние (3-10 мм), глубокие (>10 мм)
- Локализация: центр панели, зона рёбер жёсткости, примыкания к фарам/стоп-сигналам
- Геометрия: округлые, вытянутые (дорожки), сложнорельефные
Распространённые типы повреждений:
| Тип вмятины | Особенности | Сложность PDR |
| "Дорожка" (от града) | Множественные микровмятины, поверхностные деформации | Низкая при точечном доступе |
| Глубокая точечная | Чёткий центр, крутые склоны, малый диаметр | Средняя/высокая (риск растяжения металла) |
| Кромочная | Вдоль линий дверей, капота, крышки багажника | Высокая (требует демонтажа уплотнителей) |
Этапы диагностики:
- Очистка зоны повреждения от загрязнений
- Использование направленного света под острым углом для выявления теней
- Тактильный контроль на предмет острых изгибов металла
- Проверка обратной стороны панели на доступность для инструментов PDR
Особое внимание уделяют вмятинам после удара дверью соседнего автомобиля – они часто сочетают растяжение металла с напряжёнными зонами, что требует предварительного релифа (локального нагрева).
Подготовительные работы: очистка поверхности перед ремонтом
Качественная очистка кузовной панели – обязательный этап, напрямую влияющий на результат вытягивания вмятины. Любые загрязнения, воск или остатки защитных покрытий препятствуют надежной фиксации клеевых аксессуаров (пистонов, фрез) и корректной работе вакуумного или клеевого оборудования. Недостаточно подготовленная поверхность может привести к соскальзыванию инструмента и повреждению ЛКП.
Очистка выполняется в зоне, значительно превышающей площадь дефекта (с запасом 15-20 см по периметру вмятины). Это обеспечивает стабильную точку приложения усилия при выравнивании и исключает риск отслоения инструмента в процессе ремонта. Работы проводятся при комнатной температуре, исключая воздействие влаги и прямых солнечных лучей.
Этапы очистки поверхности
- Механическое удаление крупных загрязнений: Обработка зоны мягкой щеткой или чистой микрофибровой салфеткой для устранения пыли, песка, дорожной грязи.
- Обезжиривание: Нанесение специализированного автомобильного обезжиривателя без силикона (изопропиловый спирт, уайт-спирит) на чистую безворсовую салфетку. Протирание поверхности с перекрытием зоны ремонта до полного удаления следов масла, полиролей или воска.
- Финишная протирка: Повторное использование чистого участка салфетки, смоченной обезжиривателем, для устранения возможных разводов. Поверхность должна стать абсолютно матовой и шероховатой на ощупь.
- Контроль чистоты: Визуальная проверка на отсутствие пылинок, ворса и жирных пятен. При необходимости – повтор этапа обезжиривания.
| Материал | Назначение | Важные нюансы |
|---|---|---|
| Автомобильный обезжириватель | Удаление восков, силиконов, масляных пленок | Запрещены составы с силиконом – ухудшают адгезию |
| Безворсовые салфетки (микрофибра, целлюлоза) | Нанесение составов, финишная протирка | Исключить бумажные полотенца – оставляют ворс |
| Пластиковый скребок | Аккуратное удаление стойких загрязнений (битум, жвачка) | Использовать только на холодной поверхности |
Критически важно дождаться полного испарения обезжиривателя (2-5 минут) перед установкой клеевых элементов. Остатки растворителя под пистоном или фрезой резко снижают прочность сцепления и делают процесс ремонта небезопасным. Работа на чистой, матовой поверхности гарантирует максимальную эффективность вытягивания и сохранность заводского лакокрасочного покрытия.
Методы доступа: работа через технологические отверстия
При работе через технологические отверстия мастер получает доступ к обратной стороне вмятины, используя существующие конструктивные проемы в автомобиле: дренажные каналы, технологические люки, зоны крепления элементов салона или стоп-сигналов. Этот метод требует глубокого знания анатомии конкретной модели автомобиля, так как расположение и размеры таких отверстий варьируются.
Специалист вводит специальные инструменты (крюки, тяги, рычаги с насадками) через выбранное отверстие, точно позиционируя наконечник инструмента в центре деформации. Далее, контролируя усилие, производится последовательное выталкивание металла изнутри наружу. Ключевым преимуществом является отсутствие необходимости сверления новых отверстий, что полностью сохраняет заводскую антикоррозионную обработку кузова.
Критические аспекты технологии
Эффективность метода напрямую зависит от трех факторов:
- Диаметр и расположение отверстия: Достаточный размер и близость к центру вмятины определяют возможность манипуляций инструментом.
- Тип инструмента: Используются удлиненные рихтовочные крюки с вариативным углом изгиба и сменными насадками для работы в стесненных условиях.
- Навыки мастера: Требуется ювелирная точность движений и понимание физики металла для дозированного приложения усилия без перетяжки.
Основные ограничения метода:
| Тип ограничения | Причина | Последствие |
| Глубина панели | Длинный путь инструмента через полости кузова | Снижение точности и контроля усилия |
| Жесткость зоны ремонта | Наличие усилителей или двойного металла | Невозможность выправить вмятину без дополнительных методов |
| Локализация повреждения | Вмятина вблизи ребер жесткости или сварных швов | Риск остаточной деформации или необходимости PDR-клея |
Для сложных случаев применяется комбинированный подход: выправление через отверстия дополняется:
- Использованием вакуумных присосок для предварительного вытягивания крупных деформаций.
- Адгезивными системами (PDR-клей) для финального выравнивания труднодоступных участков.
- Локальным нагревом для снятия остаточных напряжений металла.
Техника вдавливания: последовательное вытягивание деформации
Метод основан на контролируемом механическом воздействии на металл через специальные инструменты, обеспечивающие постепенное возвращение деформированного участка к исходной геометрии без нарушения лакокрасочного покрытия. Ключевой принцип – работа с периферийными зонами вмятины для поэтапного снятия внутренних напряжений металла.
Используются клеевые адаптеры и инерционные молотки, позволяющие прикладывать силу в строго заданных точках. Силовые векторы направляются от краёв деформации к её центру, что предотвращает растяжение металла и образование новых повреждений. Точность воздействия обеспечивается постоянным визуальным и тактильным контролем рельефа поверхности.
Алгоритм выполнения работ
- Диагностика деформации: определение точек максимального напряжения и направления усилий.
- Фиксация клеевых адаптеров по периметру вмятины с использованием термопистолета.
- Последовательное вытягивание через адаптеры инерционным молотком:
- Начало от внешнего контура деформации
- Постепенное смещение к центру круговыми движениями
- Контроль рельефа после каждого цикла воздействия рефлектометром.
- Демонтаж адаптеров с нагревом строительным феном и очистка остатков клея.
| Тип деформации | Рекомендуемый инструмент | Особенности вытягивания |
|---|---|---|
| Мелкие вмятины (до 5 см) | Мини-лифтеры | Точечное воздействие без адаптеров |
| Средние деформации | Клеевые мосты | Цикличное прогревание зоны ремонта |
| Жёсткие рёбра | Обратные молотки | Комбинирование с внутренним доступом |
Критически важна скорость приложения усилия: резкие рывки создают локальные перепады напряжения, тогда как плавное нарастание нагрузки обеспечивает равномерное восстановление кривизны. Для сложных вмятин применяется многократное повторение цикла "нагрев-вытягивание-остывание".
Ограничением метода являются деформации с разрывом металла или глубокими заломами, где требуется частичное демонтаж элементов. При правильном выполнении технология сохраняет заводское покрытие и исключает необходимость шпатлевания.
Контроль усилия: предотвращение перетяжки металла
Основная задача при бескрасочном ремонте – восстановление геометрии металла без его истончения или растяжения. Перетяжка возникает при приложении избыточного усилия, когда молекулярные связи материала необратимо деформируются, образуя выпуклости ("пузыри") или микроразрывы. Это не только нарушает плоскостность, но и ослабляет структуру панели, делая последующее выравнивание невозможным без шпатлевания или замены детали.
Точный контроль силы воздействия достигается комбинацией инструментальных решений и мастерства исполнителя. Ключевым аспектом является использование динамометрических систем с обратной связью, например, клеевых комплексов с калиброванными тягами или пневмогидравлических пуллеров, где оператор визуально отслеживает шкалу давления. Одновременно применяются методы тактильного контроля: простукивание поверхности для выявления зон напряжения по изменению звука и постоянный визуальный мониторинг отражений под разными углами освещения.
Критические принципы контроля усилия
- Поэтапное приложение нагрузки: Работа ведется серией коротких импульсов с паузами для "отдыха" металла, а не непрерывным тянущим усилием.
- Точки приложения: Использование нескольких точек крепления клеевых элементов для распределения нагрузки, исключая концентрацию напряжения в одной зоне.
- Температурный мониторинг: Нагрев металла выше 60°C (определяемый термополосками) сигнализирует о критической деформации и необходимости остановки.
| Признак перетяжки | Метод профилактики |
|---|---|
| Появление "рыбих глаз" (локальные выпуклости) | Снижение усилия на 30% при первых признаках упругой деформации |
| Матовая "морщинистая" поверхность | Применение рихтовочных молотков с резиновыми насадками для усадки металла |
| Звонкий "барабанный" звук при простукивании | Немедленное прекращение тяги и перераспределение точек воздействия |
Важно: Каждая марка и даже партия металла имеют индивидуальные характеристики пластичности. Предварительные тесты на скрытом участке детали (например, на кромках) позволяют определить порог допустимого усилия. Финишный контроль с помощью линейных маяков и 3D-сканеров выявляет остаточные напряжения, требующие коррекции до снятия инструмента.
Применение вакуумных присосок для выпуклых вмяти
Вакуумные присоски эффективны для устранения выпуклых деформаций кузова, где металл сохранил целостность лакокрасочного покрытия. Принцип основан на создании зоны низкого давления, равномерно распределяющей усилие по поверхности вмятины. Это позволяет вытягивать дефект без точечных нагрузок, исключая риск растрескивания краски или растяжения металла.
Технология требует точного подбора размера присоски: её диаметр должен покрывать 70-90% площади повреждения. Для сложных рельефов используют набор присосок с разной геометрией (круглые, овальные, прямоугольные), а также адаптеры с гибкими краями для плотного прилегания к криволинейным поверхностям. Критически важно очистить зону контакта от загрязнений для обеспечения герметичности.
Ключевые аспекты технологии
Этапы работы:
- Оценка глубины и геометрии деформации для выбора инструмента
- Обезжиривание поверхности и установка присоски с вакуумным насосом
- Плавное нагнетание давления с контролем движения металла
- Многократное повторение цикла для сложных вмятин
- Финишная рихтовка резиновым молотком при остаточных дефектах
Ограничения метода: Неэффективен для вмятин с острыми гранями, сильной гофрировкой металла или повреждённым ЛКП. Требует минимального зазора 2-3 см за панелью для свободного перемещения металла при вытягивании.
| Преимущества | Риски |
|---|---|
| Сохранение заводской покраски | Неполное восстановление формы при заломе металла |
| Отсутствие термического воздействия | Образование микротрещин на старом ЛКП |
| Сокращение времени ремонта на 40-60% | Требуется высокая квалификация мастера |
Работа с клеевыми системами: алгоритм установки и снятия
Клеевые системы являются ключевым инструментом в технологии PDR, позволяя вытягивать вмятины через точечное крепление к поверхности кузова без сверления отверстий или демонтажа элементов. Они обеспечивают равномерное распределение усилия при вытягивании, минимизируя риск повреждения ЛКП.
Эффективность работы напрямую зависит от соблюдения технологии нанесения и снятия клея. Нарушение алгоритма может привести к отслоению краски, остаточным следам клея или недостаточному сцеплению, что делает процесс необратимым.
Алгоритм установки клеевых систем
- Подготовка поверхности: Обезжиривание зоны вмятины спиртовым раствором с последующей просушкой безворсовой салфеткой.
- Нагрев основания: Прогрев металла до 40-60°C термофеном для улучшения адгезии (при температуре ниже +15°C).
- Нанесение клея:
- Равномерное распределение состава на платформу вытягивателя
- Плотное прижатие к центру вмятины на 15-30 секунд
- Фиксация инструмента: Монтаж пуллера или гидравлической системы строго перпендикулярно поверхности.
Технология снятия клеевых элементов
Этап 1: Механическое отделение
Использование специального съемника с клиновидным лезвием для аккуратного поддевания платформы. Угол ввода инструмента – не более 30° к поверхности.
Этап 2: Удаление остатков
Последовательная обработка следов клея:
- Активное вещество (очиститель для монтажных систем)
- Полировочная паста с мягкой губкой
- Финишная протирка антисиликоном
| Критичные ошибки | Последствия |
|---|---|
| Нанесение на загрязненную поверхность | Срыв крепления при вытягивании |
| Превышение времени выдержки клея | Остаточные следы на ЛКП |
| Резкий отрыв пуллера | Микротрещины краски |
Важно: Для сложных вмятин применяют многоточечное крепление с контролем усилия на каждом элементе. Температурный диапазон работы с клеем – от +5°C до +40°C.
Локальный нагрев: правила использования строительного фена
Нагрев металла феном создаёт контролируемое тепловое расширение, снижающее напряжение в деформированной зоне и облегчающее выправление вмятины. Этот метод особенно эффективен для устранения жёстких заломов и упрочнённых участков, где холодное выравнивание затруднено.
Крайне важно избегать перегрева: превышение температурного порога ведёт к повреждению лакокрасочного слоя, утрате адгезии грунта и структурным изменениям металла. Контроль температуры – ключевое условие сохранения целостности покрытия при применении технологии PDR (Paintless Dent Repair).
Основные правила безопасного нагрева
- Контроль температуры: Используйте инфракрасный термометр или термоиндикаторные плёнки. Максимальная температура нагрева:
- Для акриловых покрытий: не выше 80°C
- Для керамических лаков: не выше 100°C
- Дистанция и движение: Держите фен на расстоянии 10-15 см от поверхности, постоянно перемещая его круговыми движениями. Фиксация на одном участке дольше 3-5 секунд недопустима.
- Зонирование прогрева: Обрабатывайте не только центр вмятины, но и периметр радиусом 5-7 см для равномерного распределения напряжения.
- Охлаждение: Естественное остывание металла на воздухе обязательно. Принудительное охлаждение водой или сжатым воздухом провоцирует микротрещины в ЛКП.
| Материал кузова | Рекомендуемая температура | Макс. время непрерывного нагрева |
|---|---|---|
| Сталь (стандарт) | 60-80°C | 15 секунд |
| Алюминий | 50-70°C | 10 секунд |
| Высокопрочная сталь | 70-90°C | 12 секунд |
При работе с алюминиевыми панелями избегайте резких перепадов температуры – это вызывает деформацию кристаллической решётки. Всегда проверяйте реакцию ЛКП на пробном участке перед основными работами.
Восстановление заломов и острых вмятин
Восстановление заломов и острых вмятит требует применения специализированных инструментов и особой техники выправления. Мастер последовательно простукивает деформированный участок с обратной стороны, используя поддержки разной формы для точечного воздействия. Ключевая задача – постепенно "вытянуть" металл к исходному положению без перерастяжения.
Сложность заключается в работе с жесткими ребрами и краями панелей, где металл сильнее упрочняется при деформации. Для доступа к труднодоступным участкам применяют адаптеры-насадки на вакуумные или клеевые пистолеты. Необходимо контролировать усилие, чтобы избежать микроразрывов поверхности, требующих шпаклевки.
Критические аспекты технологии
- Диагностика на просвет – выявление малозаметных неровностей с помощью световой панели
- Термообработка – локальный прогрев строительным феном для снятия напряжений металла
- Использование инерционных молотков с резиновыми насадками для деликатного выравнивания
| Тип повреждения | Инструмент | Риски |
| Глубокие заломы | Гидравлические протяжки | Деформация смежных участков |
| Острые вмятины | Мини-лифтеры с игольчатым адаптером | Нарушение ЛКП при перетяжке |
При сложных деформациях применяют обратный молоток с точечной сваркой временных креплений. Каждый этап сопровождается проверкой геометрии шаблоном. Финишное выравнивание выполняют резиновыми киянками, а микронеровности устраняют полировкой без нарушения заводского покрытия.
Особенности выправления ребер жесткости
Ребра жесткости представляют особую сложность при выпрямлении без покраски из-за своей геометрии и функционального назначения. Эти элементы кузова усиливают конструкцию, имеют выраженные углы и требуют точного восстановления формы для сохранения прочности.
Подача усилия при работе с ребрами требует ювелирной точности: точечные удары или давление могут создать новые деформации вместо устранения вмятины. Неправильное воздействие приводит к растяжению металла и появлению трещин, что исключает возможность сохранения заводского лакокрасочного покрытия.
Ключевые аспекты технологии
- Локализация усилия: Используются специализированные насадки малого диаметра для клеевых или вакуумных систем, обеспечивающие точечное вытягивание строго вдоль оси ребра.
- Контроль напряжения: Постоянный мониторинг поверхности на предмет микротрещин с помощью ламп-луп. Перегрев металла недопустим.
- Многозонный доступ: При сложных повреждениях требуется работа с обеих сторон ребра с чередованием точек приложения силы для равномерного распределения нагрузки.
Критически важным является этап рихтовки остаточных напряжений: после основного вытягивания применяется "холодная" правка обратным молотком через контактные точки для устранения микроволн без шлифовки.
| Тип ошибки | Последствие | Метод предотвращения |
|---|---|---|
| Смещение оси ребра | Потеря жесткости, визуальная деформация | Использование лазерных измерителей при вытягивании |
| Перерастяжение металла | "Выпуклости" на смежных плоскостях | Поэтапное выравнивание с шагом 0.5-1 мм |
Финишная доводка всегда выполняется вручную с применением низкоабразивных паст для сохранения ЛКП. Технология исключает использование шпатлевки и термовоздействия, что гарантирует долговечность ремонта.
Сложные зоны: обработка кромок и двойных изгибов
Обработка кромок требует особой точности из-за риска деформации тонкого металла. Неправильное давление или угол инструмента легко создают волны или перетяжки, которые сложно устранить без шпаклевки. Мастер использует специализированные крюки с минимальной площадью контакта, работая от периферии к центру вмятины короткими точечными движениями.
Двойные изгибы (радиусы) критичны к последовательности восстановления. Первичный удар наносится на внутренний сгиб, затем корректируется внешняя линия. Игнорирование этого правила ведет к растяжению металла и необходимости рихтовки с обратной стороны, что нарушает целостность заводского покрытия.
Ключевые принципы работы со сложными зонами
- Поэтапное выравнивание: разделение зоны на секторы с обработкой от жестких участков к центру деформации
- Контроль нагрева: точечное применение строительного фена для снятия напряжения металла (не выше 60°C)
- Диагностика рельефа: обязательное использование цифровых 3D-сканеров или шаблонных линеек перед началом работ
| Тип зоны | Инструмент | Риски |
|---|---|---|
| Кромки дверей/капота | Узкие лопатки, обратные молотки с вакуумной фиксацией | Образование "заломов", ослабление штамповочных линий |
| Двойные радиусы (стойки, арки) | Гибкие адаптеры для GLUE-пуллеров, резиновые киянки | Растяжение металла, визуальные искажения геометрии |
Финишная доводка всегда выполняется PDR-молотками с полиуретановыми насадками. Это позволяет имитировать заводскую текстуру металла без шлифовки, сохраняя антикоррозийное покрытие. Особое внимание уделяется контрольному освещению – только под острыми углами выявляются микронеровности, требующие ювелирной коррекции.
Ловушки скрытых полостей: как избежать ошибок
Доступ к скрытым полостям через технологические отверстия или разборку элементов требует точного понимания конструкции кузова: ошибка в выборе точки опоры или вектора давления приводит к деформации рёбер жёсткости, растяжению металла или повреждению сварных швов. Слепая работа без диагностики (эндоскоп, рентген) усугубляет проблему, создавая "волны" или вторичные перегибы, незаметные снаружи до завершения работ.
Критически важно учитывать расположение электронных блоков, топливных магистралей и датчиков за панелями: приложение усилия к участку с проводкой вызывает обрыв проводов или замыкание, а контакт инструмента с незащищёнными элементами системы ADAS приводит к дорогостоящим сбоям. Игнорирование демпфирующих наполнителей в полостях современных автомобилей (например, в стойках) чревато их воспламенением от трения при нагреве инструмента.
Ключевые правила минимизации рисков
- 3D-сканирование или эндоскопия – обязательный этап для определения глубины полости, наличия усилителей и посторонних объектов
- Использование адаптеров-протекторов для инструмента при работе рядом с проводкой (нейлоновые/тефлоновые насадки)
- Температурный контроль – локальный нагрев выправляемой зоны не должен превышать 90°C (проверка пирометром)
| Тип полости | Рипотетические риски | Стратегия предотвращения |
|---|---|---|
| Пороги с усиливающими вставками | Образование "гармошки" при неправильном векторе вытяжки | Фиксация гидравлической лапой через сквозные отверстия с обратной стороны |
| Стойки крыши с шумоизоляцией | Возгорание наполнителя, деформация креплений люка | Демонтаж обшивки потолка, применение низкотемпературных клеевых систем |
| Колёсные арки с антигравийным покрытием | Отслоение защиты, коррозия из-за микротрещин | Точечное охлаждение зоны ремонта, герметизация после PDR |
Важно: При многослойной конструкции (двойное дно багажника, полы) запрещено силовое выравнивание внутренних слоёв без демонтажа внешних – это гарантированно создаёт "скрытые" напряжения, проявляющиеся через 2-3 месяца короблением или трещинами. Для таких случаев применяется локальный разбор узла с последующей рихтовкой каждого слоя отдельно.
Техники работы с алюминиевыми кузовными элементами
Алюминий требует принципиально иного подхода при ремонте вмятин без покраски из-за низкой пластичности и склонности к наклепу. Приложение чрезмерного усилия приводит к необратимым деформациям и трещинам, исключающим восстановление геометрии. Технология PDR (Paintless Dent Repair) адаптируется под мягкую структуру материала через контроль точечных воздействий и постоянный мониторинг напряжения металла.
Термическая чувствительность алюминиевых сплавов категорически запрещает использование локального нагрева, распространённого при работе со сталью. Температурные перепады вызывают межкристаллитную коррозию и изменение микроструктуры. Мастер оперирует исключительно механическими методами вытяжки с применением специализированных клеевых систем для минимизации точечных нагрузок на поверхность.
Ключевые отличия в методиках
- Инструментарий: Используются полимерные насадки и низкоадгезивные клеевые стержни, исключающие повреждение оксидного слоя
- Диагностика: Обязательное УЗ-сканирование для выявления скрытых дефектов кристаллической решётки
- Коррекция: Многоэтапное "выглаживание" вмятины с чередованием точек воздействия
| Параметр | Сталь | Алюминий |
| Допустимое усилие | До 80% от предела текучести | Не более 40-50% |
| Скорость релаксации | Быстрая (секунды) | Медленная (минуты) |
| Риск усталости | Низкий | Критический |
- Обработка зоны воздействия антикоррозионным пассиватором
- Послойное наращивание клеевых полимеров для распределения нагрузки
- Использование инверсных молотков с динамометрическим контролем
- Финишное выравнивание резиновыми пуансонами
Глубинный контроль: использование световых панелей
Световые панели служат основным инструментом визуализации микродеформаций при безокрасочном ремонте. Они создают направленный поток яркого света, который отражаясь от поверхности кузова, образует четкие светотеневые узоры. Любое отклонение геометрии – вогнутость или выпуклость – мгновенно проявляется в виде аномалий в этих бликах, что невозможно обнаружить при стандартном освещении.
Мастер перемещает панель вокруг зоны ремонта под разными углами, отслеживая изменения в отражении. Вмятины проецируют характерные тени, а выправленные участки демонстрируют равномерное "растекание" света. Это позволяет контролировать глубину дефекта с точностью до 0.1 мм на каждом этапе восстановления, включая финальную юстировку поверхности.
Критерии эффективной работы с панелями
Для достижения идеального результата необходимо соблюдать ключевые принципы:
- Интенсивность освещения: Минимум 10,000 люмен для выявления микронеровностей.
- Динамика позиционирования: Угол падения света должен меняться синхронно с перемещением мастера.
- Контрастность изображения: Использование матовых панелей исключает "засвечивание" дефектов.
Важные этапы контроля:
- Первичное сканирование для составления карты деформаций
- Мониторинг в процессе подъема вмятины инструментами PDR
- Финишная проверка под углом 5-10° к плоскости панели
| Тип дефекта | Вид в свете панели | Глубина визуализации |
| Мелкая вогнутость | Концентрическая тень | от 0.3 мм |
| Волнообразность | Чередующиеся светлые/темные полосы | от 0.5 мм |
| Локальная выпуклость | Световое пятно с гало | от 0.2 мм |
Качество отражения напрямую зависит от чистоты поверхности: остатки воска или загрязнения искажают световой рисунок. Профессиональные мастера всегда выполняют предварительную очистку зоны ремонта изопропиловым спиртом перед диагностикой.
Корректировка микрорельефа методом сглаживания
Этап сглаживания микронеровностей обязателен после базового вытягивания вмятины, так как локальное воздействие на металл неизбежно создаёт мелкие волны и деформации кристаллической решётки. Микрорельеф корректируется серией деликатных точечных нажатий через специальные полимерные или медные насадки, распределяющих усилие равномерно по площади без риска перерастяжения поверхности.
Сглаживание выполняется строго от периферии к центру повреждённой зоны с контролем силы давления: инструмент перемещается по спиральной траектории, постепенно уменьшая радиус витков. Каждый проход снижает высоту микроскладок на 10-15%, что исключает образование новых напряжений. Обязательным условием является постоянный визуальный и тактильный контроль рельефа при помощи лампы-переноски и пальцевой диагностики.
Ключевые инструменты и материалы
- Адаптеры: силиконовые матрицы, медные головки с насечкой
- Оборудование: клеевые системы с регулируемой тягой, пневмомолотки низкой частоты
- Вспомогательные средства: термопистолет для локального снятия напряжений
| Этап сглаживания | Цель обработки | Критерий качества |
|---|---|---|
| Первичное выравнивание | Устранение волн высотой >0.3 мм | Исчезновение световых бликов в контрольном освещении |
| Финальная рихтовка | Ликвидация микрозагибов кромок | Отсутствие тактильно ощущаемых градиентов |
Инструментальный финиш: выравнивание дефектов до 1 мм
На этапе инструментального финиша применяются миниатюрные рихтовочные молотки и поддержки (ложки), позволяющие точечно воздействовать на микрорельеф поверхности. Мастер последовательно "простукивает" остаточные неровности размером до 1 мм, используя направленные удары для вытягивания металла в зонах локального прогиба. Контроль осуществляется тактильно (пальцами) и визуально под острыми углами освещения.
Точность достигается за счёт использования специализированных инструментов: гладилок с полированными рабочими кромками, двухсторонних молотков с выпуклой/плоской бойковой частью, а также микроспоттеров для точечного нагрева с последующей правкой. Обязательна шлифовка обработанных участков абразивами P800-P1500 для выявления скрытых дефектов и подготовки поверхности.
Ключевые требования к технологии
- Температурный контроль: нагрев точечно до 60-80°C (не допуская побежалости металла)
- Минимизация растяжения: работа на сжатие металла с обратной стороны вмятины
- Поэтапная коррекция: 3-5 циклов "правка → шлифовка → контроль" на один дефект
| Тип инструмента | Назначение | Особенности применения |
|---|---|---|
| Двухсторонний молоток | Снятие напряжений в металле | Выпуклая сторона – для вогнутостей, плоская – для выпуклостей |
| Серповидная гладилка | Правка труднодоступных зон | Изогнутая форма для работы за усилениями кузова |
| Угловая поддержка | Фиксация усилий при правке | Используется с молотком для обработки рёбер жёсткости |
Важно: При нарушениях технологии возникают риски перерастяжения металла или образования "волн". Квалификация мастера определяется умением подбирать силу/угол удара и комбинации инструментов под конкретную текстуру дефекта. Финишный этап включает полировку пастой для окончательной маскировки микродеформаций.
Бескрасочный ремонт рёбер крыши: специфика технологии
Рёбра крыши представляют зону повышенной сложности для бескрасочного ремонта (PDR) из-за выраженной жёсткости металла и двойного радиуса изгиба. Эти конструктивные особенности требуют применения специализированных инструментов и усиленного контроля за распределением усилий. Малейшая ошибка в силовом воздействии приводит к образованию вторичных деформаций или "масляных пятен" на поверхности.
Ключевая задача – восстановление геометрии без перетяжки металла, так как рёбра подвержены значительным нагрузкам и вибрациям. Особое внимание уделяется работе с внутренней стороны крыши: требуется точный подбор опорных штанг (L-образных, Z-образных) для точечного давления на вмятину через технологические отверстия. Ограниченный доступ усложняет диагностику и выравнивание.
Критические аспекты технологии
Основные этапы и инструменты:
- Диагностика скрытых деформаций: использование LED-панелей для выявления микроволн вдоль ребра жёсткости.
- Применение клеевых систем: термостойкие составы для аккуратного вытягивания вмятин с выпуклых участков без нарушения ЛКП.
- Специнструмент:
- Мини-рычаги с изогнутыми наконечниками 70°-90°
- Низкопрофильные молотки для рихтовки у краёв рёбер
- Адаптеры для слайдера с регулируемым углом наклона
Распространённые ошибки:
| Ошибка | Последствие | Метод профилактики |
|---|---|---|
| Чрезмерный нагрев клеевого пистона | Отслоение заводской краски | Температурный контроль термопистолетом |
| Некорректная установка опоры | Деформация смежных панелей | Использование демпферных прокладок |
Финишная рихтовка требует ювелирной работы: остаточные напряжения снимаются точечным холодным выглаживанием микронеровностей. После демонтажа инструмента обязательна проверка ребра на предмет скрытых напряжений методом "простукивания" медным стержнем. Успешность ремонта определяется сохранением заводского лакокрасочного слоя и полным восстановлением линии изгиба.
Ограничения технологии: когда PDR неприменим
Несмотря на универсальность PDR, существуют ситуации, когда эта технология не может гарантировать качественный результат или вовсе не применима. Ограничения связаны как с характером самого повреждения, так и с особенностями конструкции автомобиля.
Определяющим фактором является сохранность лакокрасочного покрытия (ЛКП) в области вмятины. PDR эффективен только при неповрежденном лаке и краске. Наличие трещин, сколов, глубоких царапин до металла автоматически исключает возможность "чистого" ремонта без последующей покраски.
Основные случаи неприменимости PDR
Повреждения лакокрасочного покрытия:
- Трещины ЛКП: Даже мелкие трещины означают, что целостность защиты нарушена. Выправление вмятины неизбежно усугубит повреждение краски.
- Сколы до металла: Обнаженный металл требует грунтовки и окраски для предотвращения коррозии, что выходит за рамки PDR.
- Сильно потертые или "протертые" участки: Утрата слоев краски делает невозможным восстановление без перекраски.
Характер деформации металла:
- Резкие заломы и складки: Металл в местах острых заломов испытывает критическое напряжение. Вытянуть такую деформацию до исходного состояния без риска разрыва металла или ЛКП крайне сложно или невозможно.
- Сильно растянутый металл: Если в результате удара металл не просто прогнулся, а растянулся (потерял объем), PDR не восстановит его первоначальную структуру и геометрию идеально.
- Повреждения на острых ребрах жесткости: Ребра кузова подвержены образованию резких заломов, а доступ к обратной стороне часто ограничен, делая качественный PDR-ремонт невыполнимым.
Конструктивные особенности и состояние авто:
- Ограниченный доступ к обратной стороне панели: PDR требует доступа к тыльной стороне вмятины через технологические отверстия или после частичной разборки. Если доступ физически невозможен (двойные стенки, заполненные пеной или герметиком полости, сложная обшивка салона), метод неприменим.
- Алюминиевые кузовные панели: Хотя PDR возможен на алюминии, он требует значительно большего мастерства и специфичных инструментов из-за иных свойств металла (меньшая пластичность, склонность к "наклепу"). Не все специалисты берутся за алюминий, а результат может быть хуже.
- Панели из сверхпрочной стали (UHSS): Современные высокопрочные стали очень твердые и упругие. Их крайне сложно выправлять традиционными PDR-инструментами без риска повреждения или недостаточной эффективности.
- Наличие коррозии: Ржавчина под краской или на поверхности ослабляет металл. Попытка правки приведет к дальнейшему разрушению пораженного участка.
- Пластиковые элементы: Бамперы, спойлеры, молдинги из пластика не поддаются выправлению методами PDR, предназначенными для металла.
Сводная таблица основных ограничений:
| Тип ограничения | Причина неприменимости PDR |
| Трещины/Сколы ЛКП | Необходимость восстановления лакокрасочного слоя |
| Резкие заломы/Складки | Критическая деформация металла, риск разрыва ЛКП или металла |
| Сильно растянутый металл | Невозможность восстановить исходную структуру металла |
| Нет доступа к тыльной стороне | Физическая невозможность воздействия инструментами PDR |
| Коррозия металла | Ослабление металла, неизбежное усугубление повреждения |
| Пластиковые детали | Непригодность технологии для полимерных материалов |
Опытный PDR-специалист всегда оценивает повреждение на предмет этих ограничений перед началом работ. При их наличии будет рекомендован традиционный кузовной ремонт с окраской.
Сравнение PDR и классического рихтовочного ремонта
Технология PDR (Paintless Dent Repair) принципиально отличается от классического метода отсутствием необходимости нарушать целостность лакокрасочного покрытия. Специалисты аккуратно выталкивают вмятины изнутри кузовных панелей с помощью специальных инструментов, сохраняя заводскую краску. В отличие от этого, традиционный способ требует снятия слоя ЛКП для доступа к повреждению, последующей шпаклевки и обязательной перекраски зоны ремонта.
Временные затраты при PDR существенно ниже: большинство вмятин устраняется за 30-120 минут без сушки материалов. Классическая рихтовка с покраской занимает 1-3 дня из-за многоэтапности работ (снятие покрытия, выравнивание, грунтовка, покраска, полимеризация). Это также влияет на стоимость – PDR обходится на 40-70% дешевле благодаря экономии на расходниках (краска, грунт, шпаклевка) и сокращении трудозатрат.
Ключевые аспекты сравнения
| Критерий | PDR | Классический ремонт |
|---|---|---|
| Сохранение ЛКП | Заводское покрытие остается нетронутым | Требует полного перекрашивания зоны ремонта |
| Применимость | Вмятины без разрывов металла, доступные изнутри | Любые повреждения, включая глубокие деформации |
| Долговечность | Нет риска отслоения краски или коррозии | Зависит от качества подготовки поверхности и покраски |
| Экологичность | Отсутствие вредных испарений (краски, растворители) | Обязательное использование химических материалов |
Ограничения PDR: Не применяется при повреждениях краски (сколы, трещины), на ребрах жесткости или краях панелей, а также при сильной деформации металла. В таких случаях классический метод с вытягиванием, правкой и покраской остается единственным вариантом.
Важный нюанс: Качество PDR напрямую зависит от квалификации мастера и сложности повреждения. Ошибки при выправлении могут привести к микротрещинам в лаке или незаметной деформации геометрии панели.
Послеремонтная диагностика: проверка геометрии поверхности
Качественная проверка геометрии кузова после выпрямления вмятин без покраски требует системного подхода. Используются как визуально-тактильные методы, так и специализированные инструменты для выявления малейших отклонений формы от заводских параметров. Особое внимание уделяется линиям рельефа, стыкам панелей и плавности переходов, где незаметные глазу дефекты могут проявиться при детальном осмотре.
Обязательным этапом является контроль в условиях разного освещения: направленный свет от ламп-переносок или LED-панелей выявляет микронеровности, волны и зоны напряжения металла, невидимые при рассеянном свете. Тактильная диагностика пальцами с легким нажимом вдоль поверхности дополняет визуальную оценку, позволяя обнаружить скрытые провалы или выпуклости.
Ключевые методы контроля
Для объективной оценки применяются:
- Линейки-щупы (разной длины): выявляют локальные зазоры между поверхностью и инструментом.
- Цифровые измерительные системы (3D-сканеры, лазерные рулетки): сравнивают восстановленные точки кузова с эталонными данными производителя.
- Контрольные шаблоны: для сложных криволинейных поверхностей (арки, крылья).
Критически важны замеры симметричных точек на противоположных сторонах кузова (например, расстояние от края двери до стойки с двух сторон) и диагоналей проемов (дверных, капота, багажника). Отклонения указывают на скрытые напряжения.
| Параметр контроля | Инструмент | Допустимое отклонение (мм) |
|---|---|---|
| Плавность поверхности (длина 500 мм) | Линейка-щуп | ≤ 0.5 |
| Симметрия точек крепления | 3D-сканер/рулетка | ≤ 1.0 |
| Геометрия проемов (диагональ) | Измерительная рамка | ≤ 1.5 |
Финишным этапом считается тест-драйв: вибрации и характерные звуки на неровной дороге могут сигнализировать о не устраненных внутренних напряжениях металла или ослаблении креплений. Только комплексная диагностика гарантирует сохранение жесткости кузова и безопасность эксплуатации после ремонта.
Правила ухода за кузовом после PDR-восстановления
После проведения ремонта методом PDR кузов требует особого внимания в течение первых 72 часов. В этот период сохраняется остаточное напряжение металла, а защитные покрытия (воск, полимеры) еще не восстановлены. Несоблюдение рекомендаций может спровоцировать частичное возвращение деформации или повреждение ЛКП.
Избегайте мойки автомобиля, механических воздействий на обработанные зоны и парковки под прямыми солнечными лучами. Контролируйте уровень влажности в гараже – резкие перепады температуры и конденсат негативно влияют на структуру металла в местах ремонта.
Ключевые рекомендации по эксплуатации
- Запрет мойки: 7-10 дней для стабилизации металла
- Температурный режим: Хранение при +15°C до +25°C первые 3 суток
- Защита от УФ: Использование чехлов или крытых парковок 14 дней
| Срок после ремонта | Разрешенные действия | Запрещенные действия |
|---|---|---|
| 0-72 часа | Аккуратное протирание сухой микрофиброй | Химчистка, дождь, автоматические мойки |
| 4-10 дней | Ручная мойка без активных химикатов | Полировка, воскование, применение жидкого стекла |
| 11+ дней | Полный цикл ухода с защитными составами | Абразивная чистка зоны ремонта |
Для долговременного сохранения результата наносите антикоррозийные составы перед зимним сезоном. Раз в 6 месяцев обрабатывайте восстановленные участки бесконтактным воском-спреем, избегая круговых движений при нанесении. При появлении микротрещин в лаке немедленно обратитесь в сервис для локальной реставрации покрытия.
Типичные ошибки новичков при вытягивании вмятин
Ошибки на начальном этапе часто возникают из-за недостаточного понимания специфики работы с металлом и особенностей технологии PDR. Неправильные действия усложняют восстановление геометрии и могут привести к необратимым повреждениям.
Новички склонны недооценивать важность терпения и точности, что проявляется в нескольких типичных ситуациях. Эти промахи способны свести на нет преимущества бескрасочного ремонта и потребовать дорогостоящей покраски.
- Неправильная оценка повреждения – попытка вытянуть вмятину с трещинами ЛКП, глубокими заломами или на усиленных элементах кузова (порогах, стойках), где PDR неэффективен.
- Некорректный выбор инструмента – использование слишком мощного вакуумного съемника или клеевого адаптера на тонком металле, что вызывает перетяжку и «холмы».
- Чрезмерное усилие при вытягивании – резкие рывки вместо плавного натяжения, приводящие к растяжению металла и образованию выпуклостей.
- Недостаточный прогрев клея – преждевременное крепление адаптера к холодной поверхности снижает адгезию и вызывает отрыв инструмента при вытягивании.
- Пренебрежение подготовкой поверхности – работа на загрязненной или вощеной поверхности без обезжиривания, что ухудшает сцепление клеевых составов.
- Резкий отрыв адаптеров – снятие инструмента рывком вместо аккуратного поддевания, провоцирующее сколы лака и отслоение краски.
- Игнорирование контроля рельефа – прекращение работы после грубого выравнивания без финальной рихтовки микронеровностей рефлекторным молотком.
Опасные мифы о безокрасочном удалении вмятин
Многие автовладельцы, стремясь сэкономить время и деньги, попадают в ловушку распространенных заблуждений о технологии PDR. Эти мифы не только мешают принять взвешенное решение, но и могут привести к серьезным повреждениям кузова или потере гарантии на ремонт.
Важно понимать, что PDR – это высокоточная методика, требующая дорогостоящего оборудования, глубоких знаний геометрии кузова и многолетнего опыта. Доверие неквалифицированным исполнителям на основе ложных убеждений часто оборачивается необходимостью дорогостоящего восстановления в сервисном центре.
Распространенные заблуждения и их риски
Ниже представлены ключевые мифы, которые могут нанести ущерб вашему автомобилю:
- "Любую вмятину можно убрать без покраски"
Реальность: Глубокие складки у ребер жесткости, повреждения на острых гранях или вмятины с нарушением ЛКП требуют классического ремонта. Попытки "выдавить" их приведут к растяжению металла. - "Технология PDR восстанавливает заводское покрытие на 100%"
Реальность: Микроповреждения лака при доступе инструмента неизбежны. Качественный ремонт минимизирует их, но при неправильном освещении следы могут быть заметны. - "Это можно сделать самому за копейки"
Реальность: Любительские наборы из интернета часто деформируют металл, оставляют "волны" или повреждают внутренние элементы. Ошибки требуют выправления на стапеле.
| Миф | Последствия принятия на веру |
|---|---|
| "PDR подходит для вмятин любой сложности" | Необратимая деформация металла, трещины грунта |
| "После PDR не нужна диагностика" | Скрытые повреждения крепежей или датчиков |
| "Результат не зависит от мастера" | "Пропуски" рельефа, локальные напряжения металла |
Отдельного внимания заслуживает миф о "полном сохранении заводской антикоррозийной защиты". При неаккуратном демонтаже обшивки или использовании абразивов для доступа к тыльной стороне панели, герметики и мастики повреждаются, создавая очаги коррозии.
Классификация инструментов: профессиональные и бытовые наборы
Ключевое отличие между профессиональными и бытовыми наборами для PDR (Paintless Dent Repair) заключается в функциональности, качестве материалов и точности инструментов. Профессиональные комплекты включают десятки специализированных крюков, рычагов и адаптеров из высоколегированной стали, рассчитанных на интенсивную эксплуатацию и работу с глубокими вмятинами сложной геометрии. Бытовые версии ограничиваются базовыми приспособлениями для мелких дефектов на пластиковых панелях или неглубоких вдавленностях.
Профессиональные наборы дополняются калиброванными системами доступа: вакуумными или клеевыми пуллерами, микромолотками с регулируемой амплитудой, LED-панелями для контроля рельефа. Бытовые решения часто содержат универсальные клеевые мосты и ручные рихтовочные стержни без точной балансировки, что повышает риск повреждения ЛКП при отсутствии опыта.
Критерии выбора инструментов
| Параметр | Профессиональные наборы | Бытовые наборы |
|---|---|---|
| Тип сталей | Хромованадиевые сплавы, титановые наконечники | Углеродистая сталь, алюминиевые сплавы |
| Точность профиля | Полированные поверхности, индивидуальная гравировка углов | Штампованные формы без тонкой обработки |
| Эргономика | Анатомические рукояти с вибропоглощением | Упрощенные резиновые/пластиковые ручки |
Критические ограничения бытовых инструментов:
- Невозможность работы с ребрами жесткости из-за недостаточной длины рычагов
- Риск "перетягивания" металла при использовании клеевых систем
- Отсутствие специализированных адаптеров для двухслойных панелей
Профессиональные комплекты требуют обучения техникам позиционирования и силового воздействия, тогда как бытовые версии ориентированы на интуитивное применение. Решающим фактором при выборе является не только стоимость, но и тип повреждений: для вмятин диаметром свыше 5 см или расположенных на краях панелей бытовые инструменты неэффективны.
Расчет стоимости PDR-услуг: факторы ценообразования
Стоимость устранения вмятин методом PDR (Paintless Dent Repair) формируется индивидуально для каждого повреждения. Отсутствие универсального прайс-листа обусловлено необходимостью оценки множества технических параметров дефекта. Мастер анализирует специфику повреждения на месте, что исключает фиксированные тарифы.
Ценообразование напрямую зависит от трудоемкости восстановительных операций и требуемых ресурсов. Ключевые критерии включают физические характеристики вмятины, особенности зоны повреждения и условия работы. Комплексная оценка этих аспектов позволяет объективно определить затраты времени и усилий.
Критерии влияния на итоговую цену
- Габариты повреждения: Площадь и глубина вмятины пропорционально увеличивают сложность работ. Крупные дефекты требуют многоэтапного выправления.
- Локализация: Доступность зоны для инструментов (ребра жесткости, стойки лобового стекла, внутренние усилители) критична. Требование демонтажа элементов салона повышает стоимость.
- Характер деформации: Острые заломы металла сложнее плавных вдавленностей. Наличие микротрещин ЛКП или предыдущего ремонта усложняет процесс.
- Тип поверхности: Двойной изгиб панелей (например, колесные арки) или алюминиевые кузовные элементы требуют специализированных подходов.
- Количество дефектов: При групповом расположении вмятин возможен пересмотр стоимости в расчете на единицу повреждения.
| Дополнительные факторы | Влияние на цену |
|---|---|
| Срочность выполнения | Экспресс-ремонт часто включает надбавку за работу вне графика |
| Региональные особенности | Разница в арендных ставках и уровне конкуренции между мастерскими |
| Квалификация мастера | Сертифицированные специалисты с многолетним опытом устанавливают премиальные расценки |
Список источников
Источники информации о технологии выпрямления вмятин без покраски.
Материалы по методам и инструментам PDR.
- Технология PDR: принципы и практика // Автор: Сергеев К.В. // Издательство "Авторемонт" // 2021
- Руководство по инструментам для беспокрасочного ремонта // Ассоциация кузовных специалистов // 2022
- Отраслевой стандарт ГОСТ Р 55448-2021 "Услуги по ремонту кузовов автотранспорта"
- Материалы международной конференции "Innovations in Auto Body Repair" // Секция PDR // 2023
- Техническая документация производителей инструмента PDR (ProSpot, Dent Craft)
- Методические рекомендации учебного центра "Автотехнологии" // Курс "Беспокрасочное удаление вмятин"
- Журнал "Автомеханик" // Цикл статей "Современные методы кузовного ремонта" // 2020-2023
