Водородный топливный элемент - устройство, параметры, схема действия

Статья обновлена: 18.08.2025

Водородные топливные элементы представляют собой ключевую технологию в области чистой энергетики, преобразующую химическую энергию топлива напрямую в электричество без процессов горения.

В отличие от традиционных аккумуляторов, эти устройства непрерывно генерируют энергию при подаче водорода и окислителя, выделяя лишь воду и тепло в качестве побочных продуктов.

Данная статья детально рассматривает устройство, рабочие параметры и физико-химические основы функционирования водородных топливных элементов, демонстрируя их потенциал для транспорта и стационарной энергетики.

Ключевые показатели: удельная мощность, КПД, ресурс

Ключевые показатели: удельная мощность, КПД, ресурс

Удельная мощность (Вт/кг или кВт/л) отражает соотношение генерируемой энергии к массе или объёму топливного элемента. Этот параметр критичен для мобильных применений: в транспорте или портативных устройствах высокие значения обеспечивают компактность и снижение веса системы. Прогресс в материалах электродов и мембран постоянно увеличивает удельную мощность современных водородных элементов.

Удельная мощность (Вт/кг или кВт/л) отражает соотношение генерируемой энергии к массе или объёму топливного элемента. Этот параметр критичен для мобильных применений: в транспорте или портативных устройствах высокие значения обеспечивают компактность и снижение веса системы. Прогресс в материалах электродов и мембран постоянно увеличивает удельную мощность современных водородных элементов.

КПД (коэффициент полезного действия) демонстрирует эффективность преобразования химической энергии водорода в электричество. Для водородных топливных элементов он достигает 50-60%, а в когенерационных системах (с утилизацией тепла) – до 85%. Это существенно превышает КПД ДВС (25-40%), делая технологию энергоэффективной альтернативой, особенно при использовании "зелёного" водорода.

Детализация ключевых параметров

Детализация ключевых параметров

ПоказательДиапазон значенийФакторы влияния
Удельная мощность1-3 кВт/л
0.5-2 кВт/кг
Тип ячейки (PEM, SOFC), материалы мембран, конструкция биполярных пластин
КПД (электрический)50-65%Напряжение на ячейке, чистота водорода, потери при вспомогательных операциях
Ресурс (срок службы)15,000–40,000 часовДеградация катализатора, стабильность мембраны, качество управляющей электроники

Ресурс определяет долговечность системы до падения мощности на 10-20%. Для автомобильных PEM-элементов целевой показатель – 5,000-8,000 часов, для стационарных установок – свыше 60,000 часов. Основные угрозы ресурсу:

undefinedРесурс определяет долговечность системы до падения мощности на 10-20%. Для автомобильных PEM-элементов целевой показатель – 5,000-8,000 часов, для стационарных установок – свыше 60,000 часов. Основные угрозы ресурсу:

  • Деградация катализатора (платины) из-за циклических нагрузок
  • Химическое старение полимерной мембраны
  • Коррозия биполярных пластин

Оптимизация этих показателей требует комплексного подхода: применения наноструктурированных катализаторов, композитных мембран, титановых покрытий и интеллектуальных систем управления влажностью и температурой.

Электрохимические реакции: процесс генерации тока и тепла

Электрохимические реакции: процесс генерации тока и тепла

В водородном топливном элементе электроэнергия вырабатывается через окислительно-восстановительные реакции между водородом и кислородом. На аноде молекулярный водород (H₂) под действием катализатора диссоциирует на протоны и электроны. Протоны перемещаются через протонообменную мембрану (PEM), в то время как электроны выталкиваются во внешнюю цепь, создавая постоянный электрический ток.

На катоде кислород (O₂) реагирует с протонами, прошедшими через мембрану, и электронами, поступившими из внешней цепи. Эта реакция приводит к образованию воды (H₂O) в качестве основного продукта. Побочное тепловыделение возникает из-за неидеальности процессов: электронные потери в проводниках, активационные потери при реакциях и сопротивление мембраны ионитам.

Ключевые процессы генерации энергии

Ключевые процессы генерации энергии

Реакции на электродах:

  • Анод: 2H₂ → 4H⁺ + 4e⁻ (окисление)
  • Катод: O₂ + 4H⁺ + 4e⁻ → 2H₂O (восстановление)

Перенос носителей заряда:

  1. Электроны движутся от анода к катоду через нагрузку
  2. Ионы H⁺ мигрируют через PEM к катоду
Компонент Функция в реакции
Катализатор (Pt) Ускоряет диссоциацию H₂ и восстановление O₂
Протонообменная мембрана Селективно проводит H⁺, блокирует электроны и газы
Биполярные пластины Распределяют газы и отводят ток/тепло

Теплообразование: До 50% энергии топлива преобразуется в тепло из-за:

  • Поляризации электродов
  • Омических потерь в материалах
  • Кинетических ограничений реакций

Визуализация: фото реальных установок и структурные схемы

Визуализация: фото реальных установок и структурные схемы

Фотографии действующих водородных топливных элементов демонстрируют разнообразие их конструкций и масштабов: от компактных модулей для портативной электроники до многотонных стационарных энергоблоков для промышленности. На снимках четко видны ключевые компоненты: батареи электродов с биполярными пластинами, газодиффузионные слои, патрубки подачи водорода и кислорода, а также системы охлаждения и управления.

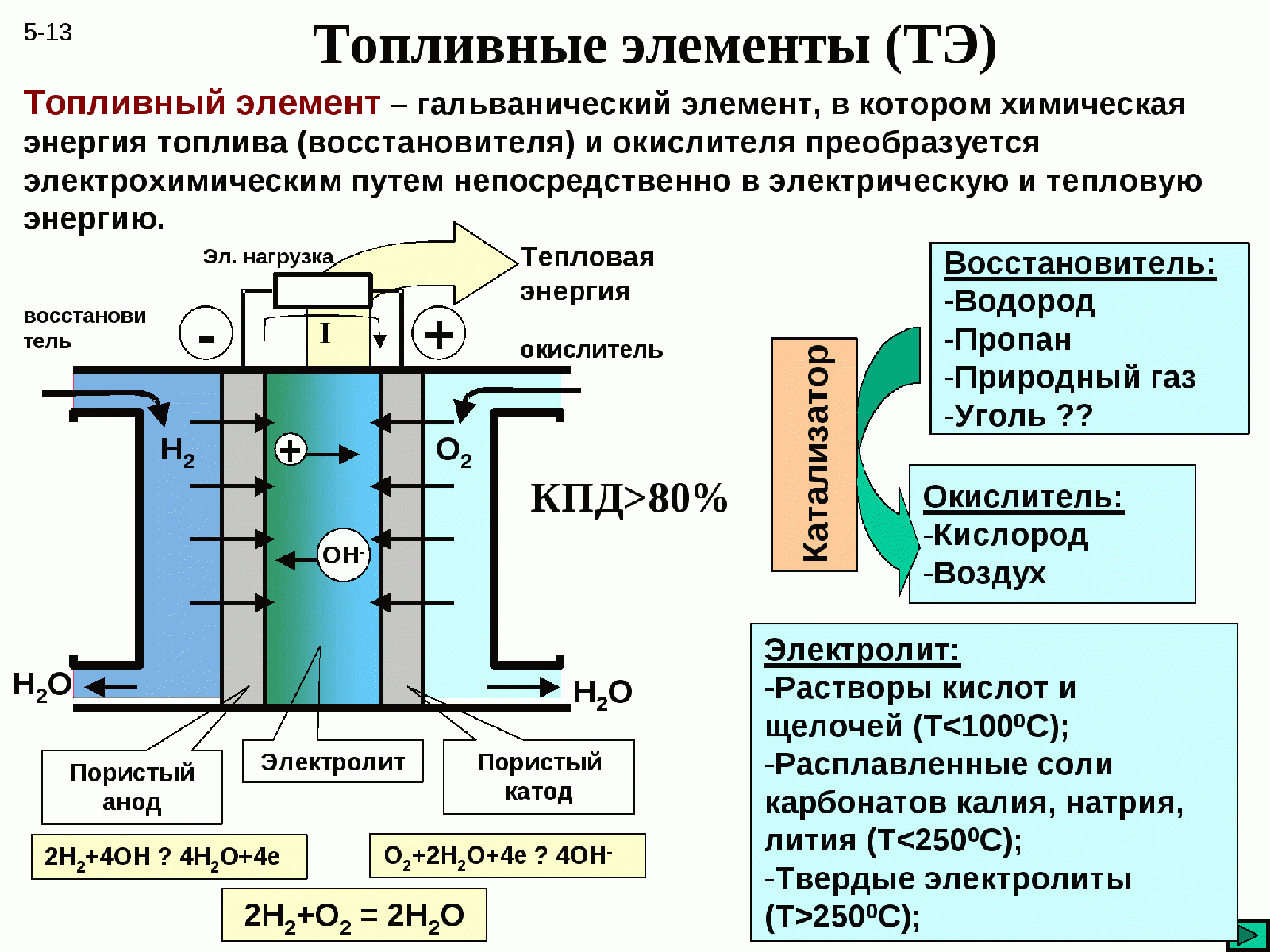

Структурные схемы визуализируют принципиальное устройство элементов в разрезе: анодный и катодный отсеки, разделенные электролитом (PEM, щелочным или твердооксидным), трассы газораспределения, коллекторы тока и точки отвода воды. На схемах подчеркивается отсутствие вращающихся частей и минимум подвижных элементов.

Ключевые особенности визуального представления

Ключевые особенности визуального представления

  • Фото лабораторных образцов: Показывают прозрачные экспериментальные ячейки с видимым течением газов и образованием пузырьков воды
  • Схемы электрохимических процессов: Детализируют путь ионов водорода через мембрану и движение электронов во внешней цепи
  • Сравнение топливных элементов: Таблицы с графическими обозначениями различий PEM, SOFC и AFC технологий
Тип визуализации Характерные элементы Назначение
Фото коммерческих установок Стеллажи из сотен последовательных ячеек, трубопроводы, контроллеры Демонстрация масштабируемости технологии
3D-разрезы компонентов Микроканалы в биполярных пластинах, структура MEA-мембран Пояснение миниатюризации и эффективности
  1. Эксплуатационные фото фиксируют парогенерацию на выходе и термографические снимки тепловых режимов
  2. Диаграммы потоков отображают рециркуляцию непрореагировавшего водорода и систему увлажнения
  3. Инфографика сравнивает габариты водородных и традиционных энергоустановок равной мощности

Список источников

Список источников

При подготовке материалов о водородных топливных элементах использовались авторитетные научные публикации, техническая документация и образовательные ресурсы. Эти источники содержат детальную информацию о принципах работы, конструктивных особенностях и эксплуатационных характеристиках устройств.

Ниже представлен перечень ключевых материалов для углубленного изучения темы. Все источники доступны на русском языке или имеют официальные переводы.

Основные источники

Основные источники

  • Научные монографии: "Водородная энергетика" под ред. В.А. Кузнецова (гл. 4: Электрохимические генераторы), "Современные электрохимические источники тока" П.А. Семененко
  • Технические стандарты: ГОСТ Р МЭК 62282-2-2017 "Технологии топливных элементов. Часть 2: Модули топливных элементов"
  • Научные журналы: Статьи в журналах "Альтернативная энергетика и экология", "Электрохимическая энергетика" за 2020-2023 гг.
  • Образовательные ресурсы: Учебные пособия НИУ "МЭИ" по водородной энергетике, лекционные материалы МГТУ им. Н.Э. Баумана
  • Отраслевые отчеты: Аналитические обзоры НИЦ "Курчатовский институт", материалы конференции "Водород. Технологии. Будущее"
  • Техническая документация: Каталоги и white papers производителей Ballard Power Systems, Toyota Mirai, Bloom Energy
  • Энциклопедические издания: Статья "Топливные элементы" в Большой российской энциклопедии
