Воздухозаборник для УАЗ Патриот - подбор и установка

Статья обновлена: 18.08.2025

Шноркель или воздухозаборник – не просто тюнинг для УАЗ Патриот. Это необходимый элемент защиты двигателя при езде по бездорожью.

Статья расскажет: как правильно выбрать конструкцию для вашего внедорожника, на что обратить внимание при покупке и как выполнить грамотную установку своими руками.

Назначение воздухозаборника в двигателе УАЗ Патриот

Воздухозаборник обеспечивает подачу наружного воздуха в двигатель для формирования топливно-воздушной смеси. Он выступает первым звеном в цепи впускной системы, напрямую влияя на объем и качество поступающего кислорода – критически важного компонента для сгорания топлива.

Конструкция элемента выполняет барьерную функцию, предотвращая попадание в мотор абразивных частиц (пыль, песок), воды и крупного мусора. Фильтрация воздуха защищает цилиндропоршневую группу и другие компоненты от ускоренного износа, сохраняя ресурс силового агрегата при эксплуатации в тяжелых условиях.

Ключевые функции воздухозаборника

Обеспечение воздушного потока: Формирует направленный канал для беспрепятственного забора атмосферного воздуха
Предварительная очистка: Отсеивает крупные загрязнения до этапа тонкой фильтрации воздушным фильтром
Защита от гидроудара: Специальная форма "гусака" снижает риск забора воды при преодолении бродов
Термоизоляция: Минимизирует подсос горячего воздуха из подкапотного пространства (холодный воздух плотнее и богаче кислородом)

Параметр	Влияние на двигатель
Объем подаваемого воздуха	Определяет полноту сгорания топлива и мощность ДВС
Чистота воздушного потока	Защищает трущиеся поверхности от абразивного износа
Температура воздуха	Повышает эффективность сгорания при понижении (оптимально +15...+25°C)

Важно: Неисправности воздухозаборника (засоры, трещины, неплотные соединения) приводят к снижению мощности, повышению расхода топлива и риску попадания абразива в цилиндры.

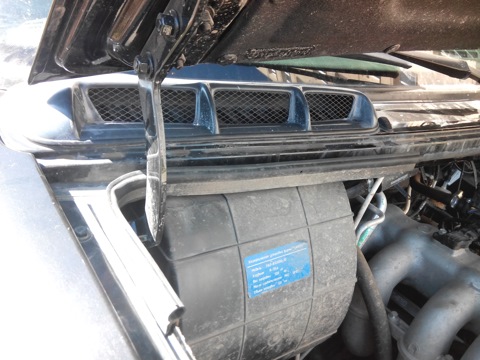

Конструктивные особенности штатного воздухозаборника

Штатный воздухозаборник УАЗ Патриот представляет собой цельнолитой пластиковый корпус, интегрированный в правую переднюю часть подкапотного пространства. Основная функция – забор атмосферного воздуха из зоны с минимальным риском попадания воды и грязи в двигатель при стандартных дорожных условиях. Конструкция рассчитана на заводские параметры впускной системы и серийный воздушный фильтр.

Ключевой элемент – входное отверстие, направленное вверх и частично прикрытое капотом, что снижает прямой контакт с брызгами. Нижняя часть оснащена дренажными каналами для отвода случайно попавшей влаги. Корпус герметично соединяется с воздуховодом, ведущим к фильтру, через резиновый уплотнитель, предотвращающий подсос нефильтрованного воздуха.

Основные компоненты и их функции

Воздухоприемная горловина: Формирует направленный поток воздуха и оснащена ребрами жесткости для защиты от деформации.
Резонаторная камера: Гасит акустические колебания и пульсации во впускном тракте, снижая шум работы двигателя.
Дренажные клапаны: Автоматически удаляют конденсат и мелкие частицы грязи, скапливающиеся в нижней части корпуса.
Монтажные отливы: Фиксируют корпус на кузове через виброизолирующие втулки для минимизации передачи вибраций.

Эксплуатационные ограничения: Штатная конструкция обеспечивает безопасную глубину преодоления водных препятствий до 50 см. При погружении глубже возникает риск гидроудара из-за прямого забора воды через верхнее расположение впускного отверстия. Пластиковый корпус чувствителен к механическим ударам при езде по бездорожью – возможны трещины в местах креплений.

Параметр	Значение/Характеристика
Материал корпуса	Ударопрочный полипропилен (PP)
Высота установки	~85 см от уровня дороги
Сечение воздуховода	75 мм (внутренний диаметр)
Ресурс уплотнителей	60-80 тыс. км (требует периодической проверки)

Важно: Герметичность стыков после демонтажа нарушается – при повторной установке обязательна замена резиновых уплотнений. Штатная система не имеет предварительного циклона или инерционной сетки для грубой очистки, что ускоряет загрязнение основного фильтра в пыльных условиях.

Основные причины для замены заводского узла

Штатный воздухозаборник УАЗ Патриот спроектирован для универсальных городских и легких внедорожных условий. Его конструкция и расположение имеют ряд ограничений, становящихся критичными при активной эксплуатации автомобиля в тяжелых условиях или при желании улучшить его характеристики. Основные недостатки проявляются при глубоком форсировании водных преград, движении в условиях сильной запыленности и при стремлении к повышению мощности двигателя.

Эксплуатация в реальных внедорожных сценариях часто выявляет уязвимости стандартной системы. Риск забора воды двигателем, недостаточная защита от проникновения мелкой пыли, ограниченная пропускная способность воздушного тракта и сложности с обслуживанием фильтра – вот ключевые проблемы, с которыми сталкиваются владельцы. Эти факторы напрямую влияют на надежность, ресурс силового агрегата и общую проходимость автомобиля.

Ключевые недостатки стандартной системы

Высокий риск гидроудара: Штатное расположение заборника воздуха (часто в колесной арке или низко в подкапотном пространстве) делает двигатель крайне уязвимым при преодолении глубоких луж или водных преград. Вода легко может быть засосана во впускной тракт, что приводит к катастрофическим последствиям – гидроудару и необходимости дорогостоящего ремонта двигателя.
Недостаточная защита от пыли: Заводской узел может пропускать мелкодисперсную пыль, особенно при длительном движении по пыльным дорогам или в колонне. Это приводит к ускоренному износу фильтрующего элемента и, что критичнее, к проникновению абразивных частиц в двигатель, сокращая его ресурс.
Ограниченная пропускная способность: Конструкция стандартного корпуса воздушного фильтра и патрубков создает излишнее сопротивление воздушному потоку на высоких оборотах двигателя. Это "душит" мотор, не позволяя ему реализовать весь потенциал мощности и отзывчивости.
Сложность установки фильтров нулевого сопротивления ("нулевиков"): Заводской корпус не рассчитан на монтаж спортивных воздушных фильтров нулевого сопротивления, которые могут дать прирост мощности (пусть и небольшой) за счет лучшей продувки.
Низкое расположение точки забора: Даже без глубокой воды, стандартное расположение увеличивает риск забора брызг и грязи, что ухудшает качество поступающего воздуха и способствует загрязнению системы.

Замена заводского воздухозаборника на специализированный внедорожный решает эти проблемы, обеспечивая защиту двигателя от воды и пыли, улучшая воздухопоток и открывая возможности для тюнинга, что в комплексе повышает надежность и внедорожный потенциал Патриота.

Критерии выбора: совйместимость с моделью и годом выпуска

Подбор воздухозаборника для УАЗ Патриот начинается с точного определения модели и года выпуска автомобиля. Конструктивные изменения в подкапотном пространстве, крепежных элементах и геометрии штатного воздуховода у разных годов выпуска требуют строгого соответствия.

Производители указывают совместимость в технических характеристиках изделия, но даже в рамках одного поколения Патриота (например, до и после рестайлинга 2014 года) возможны отличия в посадочных местах или сечении патрубков. Использование несоответствующей модели приведет к переделкам или некорректной работе системы.

Ключевые аспекты совместимости

Поколение автомобиля: УАЗ Патриот выпускается с 2005 года. Критичны изменения:
- До 2014 г. (1-е поколение)
- 2014–2020 гг. (рестайлинг)
- С 2021 г. (2-е поколение, индекс "Юбилейный")
Тип двигателя: Конфигурация впуска отличается для бензиновых (ZMZ-409, УМЗ-4213) и дизельных (ЗМЗ-51432) моторов.
Крепление корпуса фильтра: Расположение штатных кронштейнов и точек фиксации изменялось в ходе производства.
Диаметр впускного патрубка: Должен точно совпадать с сечением штатного воздуховода или дроссельного узла.

Проверка перед покупкой: Сравните VIN-код автомобиля с допусками производителя воздухозаборника. При заказе онлайн уточните у продавца: "Подходит ли данная модель для УАЗ Патриот [год], двигатель [объем/тип], VIN [первые 8 символов]?". Для машин после 2018 года учитывайте наличие системы ЕВРО-5.

Год выпуска	Особенности	Риски несовместимости
2005–2013	Квадратный корпус фильтра, боковое крепление	Конфликт с АКБ или гидроусилителем
2014–2020	Овальный фильтр, верхняя фиксация	Несовпадение крепежных проушин
2021–н.в.	Интегрированный датчик массового расхода воздуха	Ошибки ЭБУ при неправильном подключении

Материал воздухозаборника напрямую влияет на эксплуатационные характеристики и долговечность элемента. Основные варианты для УАЗ Патриот – пластиковые и металлические конструкции, каждый обладает уникальными свойствами.

Выбор определяется условиями эксплуатации автомобиля: для преодоления экстремальных препятствий и постоянной езды по бездорожью предпочтение отдают одним материалам, для городских условий или редких вылазок на природу – другим. Важно учитывать требования к прочности, весу и устойчивости к внешним воздействиям.

Виды материалов изготовления: пластик vs металл

Пластиковые воздухозаборники: Изготавливаются из ударопрочных полимеров (полипропилен, ABS-пластик). Основное преимущество – малый вес, что минимизирует нагрузку на крепления капота. Устойчивы к коррозии, химическим реагентам и соли. Недостатки:

Ограниченная стойкость к сильным ударным нагрузкам (могут треснуть при контакте с крупными ветками или камнями)
Риск деформации при длительном воздействии высоких температур (например, от двигателя)
Более простой (часто менее агрессивный) внешний вид по сравнению с металлом

Металлические воздухозаборники: Производятся из нержавеющей стали или алюминия (реже – из обычной стали с антикоррозионным покрытием). Главные плюсы – исключительная прочность и надежность. Они выдерживают серьезные механические воздействия, вибрации, не деформируются от жары. Алюминиевые модели легче стальных, но дороже. Основные минусы:

Значительно больший вес (особенно у стальных), что создает дополнительную нагрузку на петли капота
Риск коррозии (актуален для дешевой стали без качественной обработки)
Более сложный монтаж из-за веса и необходимости надежного крепления
Высокая стоимость (особенно актуально для нержавейки и алюминия)

Критерий	Пластик	Металл
Прочность	Средняя (боится ударов)	Высокая (устойчив к деформациям)
Вес	Очень низкий	Высокий (сталь) / Средний (алюминий)
Коррозионная стойкость	Абсолютная	Зависит от металла и покрытия
Устойчивость к температуре	Ограниченная	Высокая
Стоимость	Низкая - Средняя	Средняя - Высокая
Идеальное применение	Город, легкое бездорожье, бюджетные решения	Экстремальное бездорожье, частые нагрузки, приоритет прочности

Рейтинг проверенных производителей воздухозаборников

Выбор производителя определяет надёжность и функциональность шноркеля для УАЗ Патриот. Качественные бренды гарантируют герметичность конструкции, устойчивость к деформациям и точную геометрию посадки на кузов.

Приоритет стоит отдавать компаниям, специализирующимся на внедорожном тюнинге и использующим сертифицированные материалы. Оригинальная продукция проходит тесты на гидроудары и вибронагрузки.

Топ-5 производителей для УАЗ Патриот

ARB (Австралия) – Лидер в офф-роуд аксессуарах. Шноркели из ударопрочного полиэтилена с интегрированным дренажом. Полная совместимость с заводскими креплениями.
Safari Snorkels – Готовые комплекты с бесшовными трубами и антизавихрительными головками. Усиленные хомуты и трёхслойные уплотнители.
Mantec (Великобритания) – Алюминиевые конструкции с порошковым напылением. Защитные сетки от крупного мусора. Требуют точной подгонки при установке.
K&N – Гибридные решения с фильтрами нулевого сопротивления. Повышают мощность на 3-5%, но менее эффективны при глубоком форсировании водных преград.
Отечественные производители (Топар, УАЗтюнинг) – Бюджетные аналоги из ABS-пластика. Требуют проверки герметичности стыков. Хорошая адаптация под специфику российского бездорожья.

Производитель	Материал	Особенности	Срок службы
ARB	HDPE-полиэтилен	Встроенный циклонический сепаратор	10+ лет
Safari Snorkels	УФ-стабилизированный пластик	Аэродинамическая головка Ram Air	8-10 лет
Mantec	Анодированный алюминий	Съёмная моющаяся сетка	7+ лет

Инструмент для самостоятельного монтажа воздухозаборника

Правильный подбор инструментов определяет скорость и качество установки. Отсутствие необходимых приспособлений приведёт к сложностям при фиксации элементов или повреждению штатных деталей кузова.

Минимальный комплект включает универсальные инструменты, но отдельные этапы могут потребовать специализированного оборудования. Проверьте соответствие размеров ключей крепежу вашего автомобиля перед началом работ.

Базовый набор инструментов

Гаечные ключи рожковые/накидные (размеры 10-13 мм)
Головки с трещоткой (для труднодоступных болтов)
Отвёртки крестовая (PH2) и шлицевая
Плоскогубцы обычные и длинногубцы
Бокорезы для хомутов и стяжек

Дополнительные материалы

Герметик	Автомобильный термостойкий (для уплотнения стыков)
Хомуты	Пластиковые/металлические (Ø 60-80 мм)
WD-40	Для откручивания прикипевших болтов

Обязательно используйте защитные перчатки и очки – работы выполняются в зоне вентилятора и острых кромок кузова. При сверлении отверстий применяйте маску от стружки.

Демонтаж штатного воздухозаборника: пошаговый разбор

Перед началом работ подготовьте набор ключей (на 8, 10, 13 мм), крестовую отвертку, пассатижи и ветошь. Убедитесь, что двигатель остыл, а аккумуляторная клемма "масса" снята для предотвращения короткого замыкания. Освободите пространство вокруг воздушного фильтра, убрав мешающие элементы (например, пластиковые накладки капота).

Визуально изучите конструкцию узла: стандартный воздухозаборник состоит из корпуса воздушного фильтра, гофрированного патрубка, хомутов и крепежных скоб. Зафиксируйте расположение всех деталей на фото или схеме – это упростит обратную сборку при необходимости.

Последовательность снятия элементов

Отсоединение датчиков:
- Найдите разъем датчика массового расхода воздуха (ДМРВ) на патрубке после фильтра
- Аккуратно нажмите на фиксатор и отсоедините колодку проводов
- Снимите шланг сапуна картера, ослабив хомут отверткой
Ослабление креплений:
- Ключом на 10 мм открутите гайки крепления крышки фильтра (2-4 шт. в зависимости от года выпуска)
- Выкрутите саморезы, фиксирующие корпус к кузову (обычно 3 шт. по периметру)
- Ослабьте хомуты на входном и выходном патрубках пассатижами
Извлечение узла:
- Приподнимите крышку корпуса фильтра и достаньте воздушный фильтр
- Расшатывая корпус из стороны в сторону, отсоедините его от резиновых демпферов крепления
- Потяните весь узел вверх, одновременно выводя выходной патрубок из дроссельного узла

Важные нюансы: При демонтаже гофры не прилагайте чрезмерных усилий – резиновые патрубки могут быть "прикипевшими". Если элементы не снимаются, обработайте соединения WD-40. Проверьте посадочные места на блоке цилиндров – при обнаружении грязи или масляных следов тщательно протрите ветошью.

Тип крепежа	Количество	Инструмент
Гайки корпуса	4 шт	Ключ на 10 мм
Кузовные саморезы	3 шт	Крестовая отвертка
Хомуты патрубков	2 шт	Пассатижи/отвертка

Подготовка поверхности капота перед установкой

Тщательная подготовка зоны монтажа – критически важный этап для обеспечения герметичности и предотвращения коррозии. Поверхность должна быть абсолютно чистой, обезжиренной и защищенной от окисления после резки отверстия. Пренебрежение этим процессом приведет к отслоению краски, ржавчине и деформации металла.

Начните с демонтажа капота для удобства работы и исключения повреждения смежных узлов автомобиля. Убедитесь, что у вас есть шаблон воздухозаборника, монтажная оснастка и все необходимые расходные материалы. Работы проводите в сухом помещении с хорошим освещением.

Пошаговая инструкция подготовки

Очистка поверхности:
- Удалите грязь, битумные пятна и остатки воска с внешней и внутренней сторон капота
- Используйте автомобильный обезжириватель или уайт-спирит с безворсовой салфеткой
Разметка зоны реза:
- Закрепите шаблон воздухозаборника на капоте малярным скотчем
- Обведите контур маркером, добавив припуск 2-3 мм внутрь для подгонки
- Проверьте симметричность разметки относительно продольной оси авто
Защита кромок после резки:
- Зачистите срезы наждачной бумагой P180-P240
- Нанесите преобразователь ржавчины даже на новые срезы
- Покройте металл в 2 слоя кислотным грунтом

Важно: Не начинайте установку до полного высыхания грунтовки (12-24 часа). Контролируйте отсутствие подтёков на внутренней стороне капота.

Маркировка точек крепления нового воздухозаборника

Перед установкой приложите новый воздухозаборник к месту монтажа на капоте УАЗ Патриот, совмещая его с заводными отверстиями или технологическими выступами. Фиксируйте деталь в правильном положении, используя струбцины или помощь напарника для предотвращения смещения.

Через монтажные отверстия воздухозаборника нанесите метки на капот тонким маркером или керном. Особое внимание уделите угловым и центральным точкам крепления. При отсутствии заводских отверстий ориентируйтесь на инструкцию производителя и шаблон (если прилагается).

Последовательность разметки

Совместите воздухозаборник с линией капота, проверьте зазоры по периметру
Отметьте центры всех крепежных отверстий (минимум 4 точки)
Нанесите контрольные метки по контуру детали для выравнивания
Проверьте симметричность разметки относительно продольной оси авто

Тип метки	Инструмент	Важность
Основные точки крепежа	Керн	Обязательно
Контурные линии	Маркер	Рекомендуется

После снятия воздухозаборника дважды проверьте совпадение меток с отверстиями на детали. Используйте линейку для контроля расстояний между точками. При несовпадении корректируйте разметку до полного соответствия.

Убедитесь, что метки не попадают на рёбра жёсткости капота. Для сложных форм наклейте малярный скотч и переносите разметку на него. Это предотвратит повреждение ЛКП и упростит коррекцию.

Техника безопасного сверления отверстий в капоте

Перед началом сверления тщательно разметьте капот согласно инструкции к воздухозаборнику. Используйте точные измерительные инструменты (рулетка, угольник) и шаблон, если он предусмотрен производителем. Дважды проверьте разметку, убедившись в симметричности точек сверления и отсутствии препятствий под капотом (проводка, шланги, узлы двигателя). Закрепите малярным скотчем защитную картонную или фанерную подложку с внутренней стороны капота в зоне работ.

Подберите качественные острые сверла по металлу, соответствующие диаметру требуемых отверстий (обычно начинают с малого диаметра 3-4 мм). Обязательно используйте сверлильный станок или мощную дрель с регулировкой оборотов, исключающую биение патрона. Установите минимальные обороты (не более 800-1000 об/мин) для предотвращения перегрева сверла и оплавления краев металла. Работайте строго перпендикулярно поверхности капота, избегая перекосов.

Ключевые этапы и меры предосторожности

Центровка и начало сверления: Начинайте с кернения каждой намеченной точки для точного позиционирования сверла. Используйте центровочное сверло или наклейте в точку сверления кусочек малярного скотча для предотвращения соскальзывания.
Охлаждение и смазка: Применяйте смазочно-охлаждающую жидкость (СОЖ) или моторное масло для смачивания зоны контакта сверла с металлом. Это уменьшает трение, нагрев и продлевает срок службы сверла.
Контроль усилия: Сверлите без избыточного нажима, давая сверлу резать металл. Избегайте вибраций, которые могут вызвать сколы краски или деформацию тонкого металла капота.
Постепенное увеличение диаметра: Для отверстий большого диаметра (более 8-10 мм) используйте ступенчатое сверление. Начните со сверла малого диаметра и последовательно увеличивайте его размер (шаг 2-3 мм), завершая финальным диаметром.
Защита от заусенцев: После сверления каждого отверстия немедленно обработайте его края мелким напильником или зенковкой для удаления острых заусенцев с обеих сторон капота. Это предотвратит порезы и повреждение уплотнителей воздухозаборника.
Антикоррозийная обработка: Тщательно очистите область вокруг каждого отверстия от металлической стружки и пыли. Немедленно обработайте оголенные кромки металла грунтовкой по металлу (например, кислотным грунтом) для защиты от коррозии.

Соблюдение этих правил минимизирует риски повреждения капота и обеспечит надежное основание для монтажа воздухозаборника. Никогда не пренебрегайте этапами очистки стружки и антикоррозийной обработки – это ключ к долговечности результата.

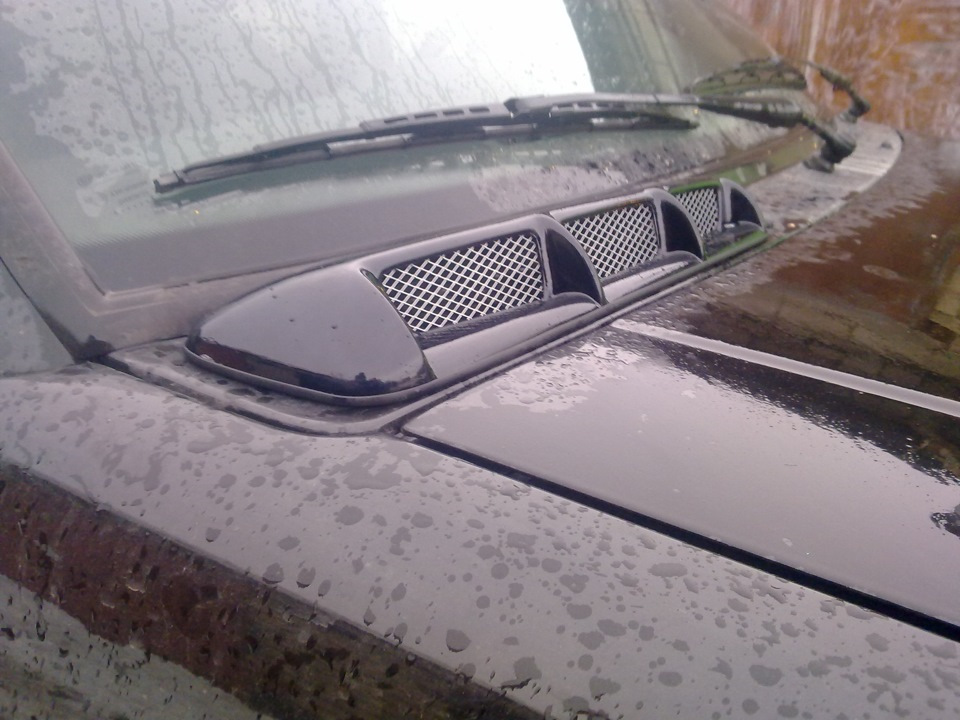

Монтаж основы воздухозаборника на капот УАЗ Патриот

Подготовьте капот: тщательно очистите внутреннюю поверхность в зоне установки от пыли, масляных пятен и антикора. Снимите шумоизоляцию (при наличии) и обезжирьте металл растворителем. Выполните разметку по шаблону из комплекта, центрируя контур относительно продольной оси капота, с обязательным учетом конструкции подкапотного пространства (шланги, узлы двигателя).

Фиксируйте разметку маркером по металлу, проверьте симметричность линий. Закрепите малярный скотч по периметру будущего реза для защиты лакокрасочного покрытия. Подготовьте инструмент: дрель со сверлом 3-4 мм, электролобзик с пилкой по металлу, напильник, наждачную бумагу (Р120-Р240), антикоррозийный грунт.

Последовательность работ

Сверление стартовых отверстий: в углах разметки (не выходя за контур!) просверлите 4 отверстия диаметром 3-4 мм.
Вырезка основного контура:
- Вставьте пилку лобзика в одно из отверстий
- Режьте строго по разметке на минимальной скорости без сильного нажима
- Контролируйте положение реза каждые 10-15 см
Обработка кромок:
Обязательные этапы:
1. Удалите заусенцы напильником под углом 45°
2. Зашлифуйте края наждачной бумагой
3. Очистите стружку и обезжирьте срез
4. Нанесите антикоррозийный грунт кистью в 2 слоя с просушкой

Установка основы: снимите защитную пленку с монтажного скотча на тыльной стороне детали. Совместите крепежные отверстия основы с подготовленным контуром на капоте. Плотно прижмите элемент на 30-40 секунд по всему периметру. Проверьте равномерность прилегания зазора (макс. 1-2 мм).

Этап фиксации	Инструмент	Параметры
Предварительная	Саморезы из комплекта	Затяжка крестовой отверткой до касания
Окончательная	Динамический гайковерт	Момент 8-10 Н·м (перетяжка деформирует уплотнитель!)

Герметизация: промажьте стык термостойким герметиком (например, ABRO HIGH-TEMP) тонким слоем через монтажный пистолет. Удалите излишки ветошью сразу после нанесения. Дайте герметику полимеризоваться 12-24 часа перед эксплуатацией. Проверьте отсутствие перекосов, открывая/закрывая капот 5-7 раз.

Герметизация стыков силиконовым составом

Герметизация стыков между воздухозаборником, кузовом и патрубками критически важна для предотвращения подсоса нефильтрованного воздуха. Неплотности приводят к проникновению пыли и абразивных частиц напрямую в двигатель, ускоряя износ цилиндропоршневой группы и загрязняя дроссельный узел. Силиконовый состав обеспечивает эластичное, устойчивое к вибрациям и перепадам температур (-50°C до +250°C) соединение, сохраняющее герметичность в условиях бездорожья.

Перед нанесением состава тщательно подготовьте поверхности: удалите остатки старого герметика, грязь, масляные пятна и ржавчину металлической щеткой. Обезжирьте стыки ацетоном или уайт-спиритом, используя безворсовую салфетку. Просушите зону обработки – силикон не адгезирует к влажным или загрязненным основаниям. Для защиты резьбовых соединений и подвижных элементов заклейте прилегающие области малярным скотчем.

Технология нанесения и отверждения

Нанесите силикон тонким непрерывным валиком (диаметр 3-5 мм) по периметру стыка, используя монтажный пистолет.
Сразу после нанесения установите воздухозаборник на штатное место, равномерно затяните крепежные болты без перекоса.
Удалите излишки герметика, выступившие наружу, влажным пальцем или шпателем – внутреннюю поверхность патрубка не задевать!
Обеспечьте неподвижность узла на 12-24 часа для первичной полимеризации (точное время указано на тюбике).
Проверьте герметичность через 200-300 км пробега: при работе двигателя на холостом ходу нанесите мыльный раствор на стыки – пузырение укажет на дефекты.

Рекомендуемые марки силикона:

ABRO High-Temp RTV Silicone Gasket Maker (черный)
Permatex Ultra Black Maximum Oil Resistance
Liqui Moly Silicon-Dichtmasse

Сборка воздуховодов и подключение к фильтру

Подготовьте все компоненты системы: основной гофрированный рукав, переходники для соединения с корпусом фильтра и дроссельным узлом, а также хомуты соответствующего диаметра. Убедитесь в совпадении размеров патрубков воздушного фильтра и впускного коллектора с элементами нового воздуховода.

Наденьте конец гофро-рукава на выходной патрубок воздухоочистителя, предварительно смазав соединение силиконовой смазкой для улучшения герметичности и упрощения монтажа. Затяните металлический хомут крестовой отверткой или торцевым ключом, контролируя усилие во избежание деформации пластиковых деталей.

Поэтапная сборка системы

Соедините свободный конец воздуховода с переходником на дроссельный узел, используя второй хомут
Проверьте соосность всех элементов – рукав не должен иметь критических перегибов или натяжения
Проложите трассу вдали от подвижных деталей и нагревающихся элементов (выпускного коллектора, турбины)

Критерий контроля	Требование
Зазор до горячих деталей	Минимум 50 мм
Усилие затяжки хомутов	2-5 Н·м
Допустимый угол изгиба рукава	Не более 90° на участке

После фиксации проведите визуальную проверку на отсутствие зазоров в местах стыков. Запустите двигатель и резко повысьте обороты – при всасывании воздуха стенки рукава должны слегка сжиматься, что подтвердит герметичность системы. При наличии шипящих звуков повторно затяните соединения.

Установите датчик массового расхода воздуха (если демонтировался) в штатное положение, соблюдая направление потока, указанное стрелкой на корпусе. Подключите разъемы электронных компонентов, убедившись в фиксации замков колодок.

Установка декоративной накладки воздухозаборника

Перед монтажом тщательно очистите поверхность капота в зоне установки накладки. Используйте обезжириватель (уайт-спирит, изопропиловый спирт) для удаления грязи, воска и следов масла. Дождитесь полного высыхания поверхности перед дальнейшими действиями.

Снимите защитную плёнку с обратной стороны накладки, обнажив клеевой слой. Аккуратно приложите элемент к капоту, совместив его с линией штатного воздухозаборника или согласно дизайнерской задумке. Начинайте фиксацию от центра, постепенно разглаживая накладку к краям для предотвращения пузырей воздуха.

Ключевые этапы фиксации

Прижмите накладку с усилием по всей площади на 2-3 минуты. Для улучшения адгезии прогрейте область феном (до 60°C) и повторно прокатайте поверхность мягким валиком. Избегайте смещений детали в первые 24 часа после установки.

Рекомендуемые условия для полимеризации клея:

Температура	Время фиксации	Эксплуатация
+15°C и выше	24 часа	Через 48 часов
Ниже +15°C	48 часов	Через 72 часа

Важные предупреждения:

Не мойте автомобиль 72 часа после монтажа
Контролируйте отсутствие перекосов до полного схватывания клея
При использовании дополнительных клеевых составов убедитесь в их совместимости с лакокрасочным покрытием

Проверка герметичности всех соединений системы

После монтажа шноркеля критически важно исключить подсос нефильтрованного воздуха через неплотные стыки. Любая щель на пути воздушного потока после фильтра приведёт к попаданию абразивной пыли в двигатель, вызывая ускоренный износ цилиндропоршневой группы и других компонентов. Проверка выполняется до запуска двигателя и является обязательным этапом установки.

Основные методы контроля – визуальный осмотр на предмет перекосов, зазоров или неправильной фиксации хомутов, а также применение тестов с избыточным давлением или разрежением. Особое внимание уделите точкам соединения: выходу из корпуса штатного воздушного фильтра, стыку с гофротрубой, вводу в кузов и креплению к самому шноркелю.

Порядок выполнения проверки

Последовательно выполните следующие действия:

Визуальный контроль: Убедитесь в плотном прилегании всех резиновых уплотнителей, отсутствии заломов на патрубках и правильной ориентации соединений. Хомуты должны быть затянуты до упора без перекоса.
Тест на разрежение:
- Запустите двигатель на холостом ходу.
- Плотно закройте рукой входное отверстие шноркеля (насадку "грибок").
- Двигатель должен заглохнуть в течение 2-3 секунд. Если обороты падают медленно или мотор продолжает работать – в системе есть негерметичность.
Тест с мыльным раствором (для труднодоступных мест):
- Нанесите кисточкой водный раствор мыла или средства для мытья посуды на все стыки и соединения при работающем двигателе.
- Появление пузырей укажет точное место утечки воздуха.

Ключевые точки для диагностики утечек:

Узел	Признак негерметичности	Метод проверки
Соединение шноркель-гофра	Видимый зазор, следы пыли внутри патрубка	Визуальный, мыльный раствор
Фланец ввода в крыло/кузов	Свист на высоких оборотах, пыль вокруг уплотнения	Тест на разрежение, мыльный раствор
Крышка корпуса воздушного фильтра	Пыль на внутренней стороне крышки или посадочном кольце	Визуальный, тест на разрежение

Обнаруженные утечки немедленно устраняйте подтяжкой хомутов, заменой деформированных уплотнителей или переустановкой компонентов. Повторяйте проверку до достижения полной герметичности контура.

Тестирование работы на разных режимах двигателя

После установки воздухозаборника запустите двигатель на холостом ходу и прослушайте посторонние шумы: свист или шипение указывают на неплотности соединений. Контролируйте стабильность оборотов (600-800 об/мин) – плавающие значения требуют проверки герметичности патрубков и хомутов.

Проведите дорожные испытания, последовательно проверяя реакции мотора в ключевых режимах:

Методика проверки

Разгон (2500-4000 об/мин):
- Резко выжмите акселератор на 2-3 передаче
- Отсутствие провалов и рывков подтверждает корректный подсос воздуха
Круиз (1500-2500 об/мин):
- Движение на постоянной скорости 80-90 км/ч
- Снижение расхода топлива на 5-7% – признак эффективной работы
Высокие нагрузки (4000+ об/мин):
- Подъем в гору на 4-5 передаче
- Стабильная тяга без детонации свидетельствует о достаточной пропускной способности

Фиксируйте температурные показатели: после 20 минут интенсивной езды разница между впускным патрубком и окружающим воздухом не должна превышать 15°C. Используйте диагностический сканер для контроля параметров:

Параметр	Норма	Отклонение
Расход воздуха (MAF)	12-18 кг/ч (хол.ход)	±10% от стоковых значений
Долговременная топливная коррекция	-5%...+5%	Критично: >±10%
Ошибки двигателя	P0100-P0103 отсутствуют	Требуется перепроверка установки

При тестах в дождь обратите внимание на гидроудар: резкая потеря тяги после лужи требует срочного осмотра фильтра. Для финальной проверки выполните замер мощности – рост на 3-5% относительно стоковой системы подтверждает правильность выбора и монтажа.

Типичные ошибки при установке и как их избежать

Неправильная герметизация стыков – распространённая проблема. Зазоры между патрубком воздухозаборника, кузовом и корпусом фильтра приводят к подсосу пыли и гряти мимо фильтрующего элемента. Используйте качественные резиновые уплотнители, термостойкий герметик или специальные хомуты с прокладками, особенно в местах крепления к решётке радиатора и воздушному фильтру. Обязательно проверяйте соединения на герметичность после монтажа.

Ошибки в выборе места установки снижают эффективность конструкции. Расположение заборника ниже линии фар или в зоне прямого попадания брызг увеличивает риск гидроудара при преодолении водных преград. Монтаж вплотную к горячим элементам двигателя (выпускному коллектору, турбине) вызывает перегрев поступающего воздуха и потерю мощности. Оптимальное решение – верхняя треть решётки радиатора со смещением от центра в сторону, подальше от выхлопных трактов.

Критические недочёты и методы их устранения

Отсутствие дренажных отверстий: Конденсат или попавшая вода скапливаются в нижней части корпуса, вызывая коррозию и заброс влаги в двигатель. Просверлите 2-3 отверстия Ø3-4 мм в самом низу модуля воздухозаборника, защитив их сеткой от насекомых.
Жёсткая фиксация патрубков: Вибрации двигателя передаются на пластиковые элементы, приводя к трещинам. Подключайте гофрированные участки с небольшим провисом (запас 1.5-2 см), используя виброизолирующие крепления на кронштейнах.
Игнорирование защиты фильтра: Крупный мусор и камни повреждают соты фильтра. Установите металлическую сетку-предфильтр ("паук") на входное отверстие заборника или примените фильтрующие элементы с усиленным сетчатым экраном.

Ошибка	Последствие	Решение
Перетяжка хомутов	Деформация патрубков, нарушение геометрии	Затягивать до плотного прилегания без деформации пластика
Неучёт угла наклона	Затопление при преодолении брода	Обеспечить подъём трассы к фильтру минимум на 15°
Экономия на крепеже	Отрыв элемента на бездорожье	Использовать стальные кронштейны с резиновыми демпферами

Проверьте зазоры при полном вывороте руля – патрубки не должны касаться вращающихся деталей или тросов.
Протестируйте работу печки – неправильный монтаж может перекрыть доступ воздуха к радиатору отопителя.
Контролируйте уровень шума – свист или шипение указывают на турбулентность потока из-за резких изгибов магистрали.

Эксплуатационное обслуживание воздухозаборника

Регулярный контроль состояния воздухозаборника критичен для бесперебойной работы двигателя УАЗ Патриот. Основное внимание уделяется чистоте конструкции и герметичности соединений, предотвращающих подсос нефильтрованного воздуха.

Периодичность обслуживания напрямую зависит от условий эксплуатации: при движении по пыльным грунтовкам или бездорожью проверки проводят чаще, чем при городской езде. Стандартный интервал – каждые 5-7 тыс. км пробега или перед сложными поездками.

Ключевые процедуры обслуживания

Чистка корпуса: Удаляйте грязь, листья и насекомых с решетки и патрубков струей воды под низким давлением. Избегайте попадания влаги в места соединений.
Проверка герметичности: Осматривайте хомуты, места стыков гофры с корпусом фильтра и дроссельным узлом. Трещины или ослабление креплений требуют немедленного устранения.
Замена фильтрующего элемента: Своевременно меняйте воздушный фильтр (оригинал или аналог с аналогичными характеристиками). Признаки необходимости замены:
- Видимое загрязнение сот
- Снижение мощности двигателя
- Повышенный расход топлива

Особые условия эксплуатации

Высокая запыленность	Увеличьте частоту проверок в 2 раза. Используйте фильтры с усиленной пылеемкостью.
Преодоление водных преград	После форсирования луж проверяйте отсутствие воды в корпусе. Убедитесь в сохранности дренажных клапанов.
Экстремальное бездорожье	Дополнительно укрепляйте крепления хомутами, контролируйте отсутствие вибраций патрубков.

При обнаружении деформаций корпуса, необратимых повреждений гофры или постоянного загрязнения фильтра маслом проведите комплексную диагностику системы вентиляции картера и топливной аппаратуры.

Список источников

Информация для статьи о подборе и установке воздухозаборника на УАЗ Патриот требует проверенных технических данных и практического опыта. Анализ надежных источников позволяет предоставить точные рекомендации по модификациям и монтажу.

При подготовке материала использовались следующие категории источников, содержащие спецификации, инструкции и отзывы владельцев. Они обеспечивают комплексное понимание особенностей тюнинга воздушной системы данного автомобиля.

Официальное руководство по эксплуатации и техническому обслуживанию УАЗ Патриот
Технические каталоги производителей тюнинговых воздухозаборников (Safari Snorkel, K&N, отечественные бренды)
Специализированные автомобильные форумы: UAZ Patriot Club, UAZbuki, OffRoadDrive
Видеоинструкции по установке от сертифицированных автосервисов и опытных владельцев
Статьи в автомобильных журналах «За рулем», «4х4 Club» о внедорожном тюнинге
Отчеты о тест-драйвах модифицированных УАЗ Патриот с анализом работы воздухозаборника
Комментарии инженеров УАЗ по вопросам совместимости доработок с заводской конструкцией
