Впускной ресивер - конструкция, параметры и работа

Статья обновлена: 18.08.2025

Впускной ресивер – ключевой компонент системы питания современных двигателей внутреннего сгорания, напрямую влияющий на эффективность наполнения цилиндров топливовоздушной смесью.

Данная статья детально рассматривает устройство, основные технические параметры и функциональное назначение этого элемента, а также объясняет физические принципы его работы в различных режимах эксплуатации силового агрегата.

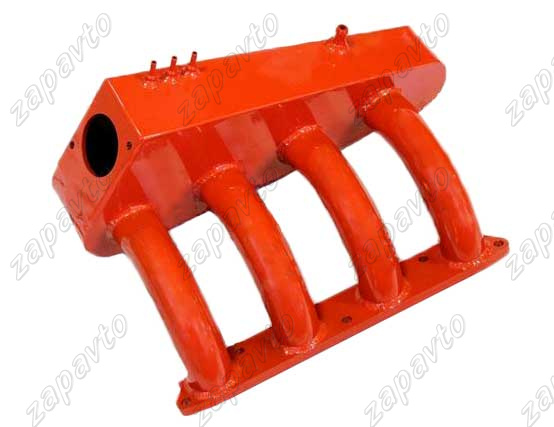

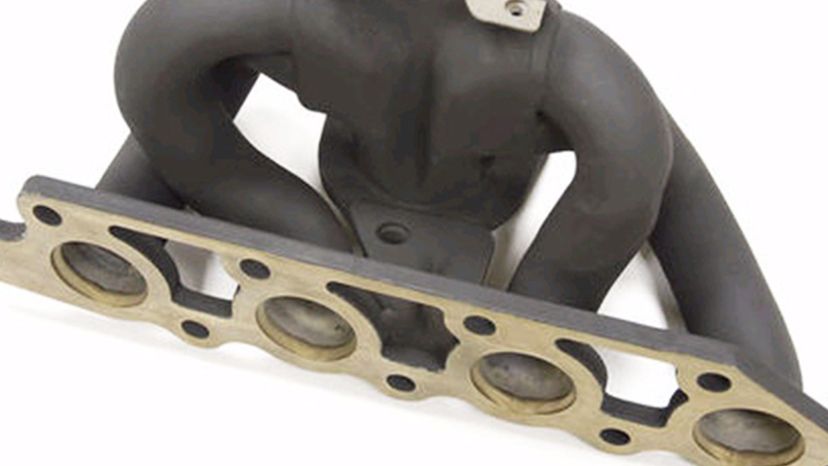

Типичное место расположения ресивера впускного коллектора

Ресивер впускного коллектора, как ключевой компонент системы впуска, интегрируется непосредственно в конструкцию самого коллектора. Его позиция выбирается инженерами для обеспечения оптимального распределения воздушного потока между цилиндрами двигателя и эффективного гашения пульсаций давления.

На подавляющем большинстве современных бензиновых и дизельных двигателей ресивер жестко закреплен на верхней части впускного коллектора. Он образует единый узел с каналами, ведущими к впускным клапанам каждого цилиндра.

Конкретное расположение и особенности

Точное положение ресивера варьируется в зависимости от компоновки двигателя, но выделяют несколько характерных вариантов:

Между дроссельной заслонкой и распределительными каналами цилиндров: Воздух поступает через дроссельный узел сразу в объем ресивера, а уже из него распределяется по индивидуальным каналам.
Верхняя часть коллектора (наиболее распространено): Ресивер монтируется горизонтально или вертикально сверху на корпусе впускного коллектора, над зоной разделения на каналы.
Центральная секция: В некоторых V-образных двигателях ресивер может располагаться в центральной части, в развале блока цилиндров, откуда воздух подается к обоим "крыльям" коллектора.

К ресиверу обязательно подключаются:

Трубопровод от дроссельного узла (основной впуск).
Вакуумные магистрали для систем усилителя тормозов, регулятора давления топлива, клапана рециркуляции отработавших газов (EGR) и пр.
Штуцер системы вентиляции картера (PCV).
Датчики (например, абсолютного давления во впускном коллекторе - ДАД/МАР).

Такое расположение обеспечивает:

Короткие пути подачи воздуха к цилиндрам.
Минимизацию потерь давления на впуске.
Эффективное выравнивание давления и гашение пульсаций перед распределением по цилиндрам.
Удобный доступ для подключения вакуумных потребителей и датчиков.

Основная функция ресивера: запасание воздуха для цилиндров

Ресивер выполняет роль воздушного буфера между компрессором турбины и впускными клапанами двигателя. Его объем позволяет накапливать сжатый воздух в периоды низкой потребности цилиндров, создавая стратегический запас. Это особенно критично при резком открытии дроссельной заслонки, когда мгновенная потребность в воздухе многократно превышает производительность турбокомпрессора.

Запасенный воздух компенсирует инерционность турбины, предотвращая провалы давления. При скачкообразном увеличении нагрузки воздух из ресивера мгновенно подается в цилиндры без ожидания раскрутки компрессора. Одновременно сглаживаются пульсации потока, вызванные дискретным открытием впускных клапанов и неравномерной работой крыльчатки турбины.

Принцип работы и ключевые характеристики

Оптимальный объем ресивера рассчитывается исходя из:

Максимального воздушного потока двигателя
Задержки срабатывания турбокомпрессора
Допустимого уровня пульсаций давления (< 0.1 бар)

Параметр	Малый объем	Оптимальный объем	Избыточный объем
Реакция на газ	Рывки, провалы	Мгновенная подача	Задержка наполнения
Стабильность давления	Высокие пульсации	Минимальные колебания	Инерционность системы

Геометрия внутренних каналов проектируется для ламинарного потока: плавные радиусы поворотов и отсутствие острых кромок снижают гидравлическое сопротивление. Материалы корпуса (алюминиевые сплавы или термостойкие полимеры) должны выдерживать:

Пиковое давление наддува (до 3 бар)
Температурные деформации (до 180°C)
Вибрационные нагрузки

Эффективность ресивера напрямую влияет на полноту сгорания топливно-воздушной смеси и КПД двигателя. Недостаточный запас воздуха провоцирует обогащение смеси при разгоне, а избыточный объем увеличивает время отклика дросселя.

Почему для двигателя важен объём впускного ресивера?

Объём впускного ресивера напрямую влияет на инерцию воздушного потока и динамику заполнения цилиндров. При малом объёме воздух быстро реагирует на открытие дроссельной заслонки, обеспечивая резкий отклик на низких оборотах. Однако на высоких оборотах такой ресивер не способен запасать достаточное количество воздуха для непрерывной подачи в цилиндры между тактами впуска.

Слишком большой объём создаёт задержку реакции двигателя на педаль газа из-за медленного изменения давления в системе. Это ухудшает приёмистость на низких и средних оборотах. При этом на высоких оборотах крупный ресивер эффективнее компенсирует пульсации потока от работы клапанов, выступая буфером и обеспечивая стабильное наполнение цилиндров воздухом.

Ключевые аспекты влияния объёма

Резонансный эффект: Оптимальный объём создаёт волну разрежения, которая синхронизируется с фазами впуска, усиливая продувку цилиндров (эффект наддува).
Подавление пульсаций: Ресивер гасит колебания давления от поочерёдного открытия впускных клапанов, стабилизируя расход воздуха.
Компромисс производительности: Конструкторы подбирают объём, исходя из целевых оборотов двигателя:
- Малый объём – для низкооборотного крутящего момента,
- Большой объём – для максимальной мощности на высоких оборотах.

Объём ресивера	Преимущества	Недостатки
Малый	Быстрый отклик дросселя, высокий момент на НО	«Провалы» мощности на ВО, турбулентность потока
Большой	Плавная подача воздуха на ВО, лучшая наполняемость	Заторможенная реакция на НО, увеличение габаритов

Геометрия внутренних каналов ресивера и расчёт длины впускных труб дополнительно оптимизируют инерционные и резонансные свойства системы. Неправильно подобранный объём ведёт к потере 5-15% мощности или крутящего момента в критичных диапазонах оборотов.

Материалы изготовления: пластик, алюминий, композиты

Современные впускные ресиверы производятся из трех основных типов материалов, каждый из которых обладает специфическими эксплуатационными характеристиками. Выбор материала напрямую влияет на вес, стоимость, долговечность и термостойкость узла.

Алюминиевые сплавы традиционно применяются в высокофорсированных двигателях и тюнинговых решениях. Они обеспечивают:

Высокую теплопроводность – эффективный отвод тепла от двигателя
Механическую прочность – устойчивость к вибрациям и давлению
Ремонтопригодность – возможность восстановления при повреждениях

Недостатки включают значительный вес и подверженность коррозии, требующую защитных покрытий.

Сравнительные характеристики материалов

Параметр	Пластик	Алюминий	Композиты
Вес	Низкий	Высокий	Средний
Теплоизоляция	Отличная	Низкая	Высокая
Стоимость	Низкая	Высокая	Очень высокая

Полимерные ресиверы доминируют в серийном автопроме благодаря преимуществам:

Малая масса – снижение общей нагрузки
Коррозионная стойкость и химическая инертность
Возможность создания сложных аэродинамических форм

Ограничения: деградация при длительном нагреве свыше 150°C и хрупкость на морозе.

Углепластиковые и стеклопластиковые композиты сочетают легкость пластика с прочностью металла. Ключевые особенности:

Экстремальная жаропрочность (до 300°C)
Минимальное тепловое расширение
Высокая стоимость изготовления

Применяются преимущественно в гоночных двигателях и премиальных спортивных моделях, где критична масса.

Конструктивные элементы: камеры, каналы, фланцы

Камеры ресивера представляют собой основной объем для накопления и стабилизации воздушного потока. Они проектируются с учетом минимизации турбулентности и равномерного распределения воздуха по цилиндрам. Геометрия камер напрямую влияет на резонансные свойства системы и эффективность наполнения цилиндров на разных режимах работы двигателя.

Каналы обеспечивают подвод воздуха от камер к впускным клапанам каждого цилиндра. Их длина, диаметр и внутренняя шероховатость оптимизируются для снижения гидравлических потерь и формирования требуемых динамических характеристик потока. Параметры каналов определяют баланс между мощностью на высоких оборотах и крутящим моментом на низких.

Ключевые компоненты и их особенности

Камеры ресивера

Резонансная камера: гасит пульсации давления за счет волновых процессов
Распределительная камера: обеспечивает синхронную подачу воздуха к каналам
Переходные зоны: плавно изменяют сечение для предотвращения отрыва потока

Конфигурация каналов

Прямоточные: минимальная длина для высокооборотистых двигателей
Вихревые: создают закрутку потока для улучшения смесеобразования
Комбинированные: сочетают разные профили по длине канала

Фланцевые соединения

Тип фланца	Материал	Назначение
Дроссельного узла	Алюминиевый сплав	Герметичное крепление дроссельной заслонки
Коллектора	Композитный пластик	Соединение с головкой блока цилиндров
Датчиков	Термостойкая резина	Установка ДМРВ, ДАД

Уплотнительные поверхности фланцев обрабатываются с высокой точностью для исключения подсоса неучтенного воздуха. Толщина материала выбирается исходя из рабочих давлений и вибрационных нагрузок.

Принцип работы ресивера при периодическом впуске воздуха

При периодическом впуске воздуха ресивер выполняет роль буферной емкости, компенсирующей разницу между постоянным потреблением воздуха пневмосистемой и цикличной подачей от компрессора. Воздух накапливается в резервуаре во время пауз между тактами работы компрессора, а при пиковых нагрузках или запуске потребителей расходуется из ресивера, предотвращая падение давления в магистрали.

Периодичность поступления воздуха обусловлена принципом действия поршневых или винтовых компрессоров, которые работают в режиме старт/стоп или с фазами нагнетания/паузы. Ресивер сглаживает пульсации давления, возникающие при таком прерывистом нагнетании, обеспечивая стабильный поток к потребителям даже в моменты остановки компрессора.

Ключевые процессы

Цикл работы включает три основные фазы:

Фаза накопления: Сжатый воздух поступает от компрессора в ресивер при открытом впускном клапане. Давление в резервуаре повышается до верхнего заданного предела (P_max).
Фаза стабилизации: При достижении P_max компрессор отключается. Воздух из ресивера непрерывно подается к потребителям через выпускной патрубок, а давление постепенно снижается.
Фаза восстановления: При падении давления до нижнего порога (P_min) компрессор запускается вновь, восполняя расходованный объем воздуха.

Влияние параметров ресивера:

Объем резервуара: Прямо пропорционален длительности интервалов между включениями компрессора. Увеличение объема снижает частоту циклов старт/стоп.
Рабочее давление: Разница между P_max и P_min (гистерезис) определяет запас воздуха, доступный для потребителей в паузах работы компрессора.

Параметр	Влияние на систему
Малый объем ресивера	Учащенные циклы включения компрессора, рост энергопотребления
Большой ΔP (P_max–P_min)	Резкие перепады давления у потребителей
Оптимальный объем	Снижение нагрузки на компрессор, стабилизация давления

Итоговый эффект: Ресивер превращает дискретный поток от компрессора в квазинепрерывный, защищая оборудование от гидроударов и обеспечивая стабильную работу пневматических инструментов при переменных нагрузках.

Как ресивер снижает пульсации воздушного потока?

Ресивер выступает буферной ёмкостью между впускным коллектором и источником воздуха (турбокомпрессором, нагнетателем или атмосферным впуском). Его внутренний объём существенно превышает сечение впускных каналов двигателя. При открытии впускных клапанов цилиндра возникает резкий скачок потребности в воздухе.

Пульсирующий поток от нагнетателя, вызванный его работой или прерывистым всасыванием двигателя, попадает в полость ресивера. Здесь скорость потока резко падает из-за увеличения сечения. Кинетическая энергия пульсаций преобразуется в давление и тепло внутри объёма ресивера.

Принцип сглаживания пульсаций

Основные механизмы работы:

Аккумуляция избыточного давления: В моменты пиковой подачи воздуха от компрессора (или при закрытых клапанах двигателя) излишки сжатого воздуха накапливаются в ресивере вместо создания волны высокого давления во впускном тракте.
Компенсация разрежения: При резком открытии клапанов и скачкообразном увеличении потребления воздуха двигателем, ресивер мгновенно отдаёт накопленный воздушный запас, предотвращая глубокое падение давления ("провал") на впуске.
Демпфирование волн: Стенки ресивера гасят энергию звуковых волн и турбулентных завихрений. Воздушные массы внутри объёма перемешиваются, выравнивая локальные зоны повышенного и пониженного давления.

Результат: На выходе ресивера (к впускным каналам цилиндров) поступает стабилизированный поток воздуха с минимальными отклонениями давления и скорости. Это обеспечивает:

Более точное дозирование топлива системой управления.
Повышение полноты сгорания топливовоздушной смеси.
Увеличение крутящего момента, особенно на низких оборотах.
Снижение шума и вибраций во впускной системе.

Без ресивера	С ресивером
Резкие скачки давления воздуха	Плавное изменение давления
Турбулентный, нестабильный поток	Ламинарный, выровненный поток
Потери энергии на волновые эффекты	Минимизация гидравлических потерь

Влияние геометрии ресивера на аэродинамику впуска

Конфигурация внутренних каналов напрямую определяет распределение воздушных потоков и локальные скорости движения заряда. Оптимальная форма минимизирует завихрения и зоны застоя, обеспечивая равномерное заполнение всех цилиндров при различных режимах работы двигателя. Ключевыми параметрами становятся плавность изменения сечения, радиусы закруглений и отсутствие резких переходов.

Длина ресивера влияет на резонансные частоты впускной системы: короткие конструкции эффективны на высоких оборотах, создавая инерционный наддув за счет колебаний давления, а удлиненные версии улучшают наполнение цилиндров при низких и средних нагрузках. Площадь поперечного сечения должна соответствовать производительности двигателя – недостаточный размер провоцирует потери на впуске, чрезмерный снижает скорость потока и ухудшает смесеобразование.

Критические аспекты геометрии

Профиль поворотов: Плавные радиусы изгибов (R/D ≥ 1.5) снижают турбулизацию потока на 15-20% по сравнению с острыми углами.
Симметрия каналов: Разная длина трактов до цилиндров вызывает дисбаланс наполнения – перепад более 5% критичен для V-образных двигателей.
Толщина стенок: Утолщенные зоны в зоне разветвлений предотвращают локальный перегрев и тепловую деформацию.

Форма сечения	Преимущества	Недостатки
Круглая	Минимальное сопротивление, равномерное распределение заряда	Сложность компоновки в подкапотном пространстве
Прямоугольная	Компактность монтажа, простота изготовления	Угловые вихревые зоны, рост потерь на высоких оборотах

Диффузорные участки (расширяющиеся к коллектору) стабилизируют поток перед разделением на цилиндры, но требуют точного расчета угла раскрытия – превышение 10° провоцирует отрыв потока от стенок. Применение асимметричных камер с переменным сечением компенсирует инерционные эффекты в длинных впускных трактах, синхронизируя фазы поступления воздуха.

Роль ресивера в распределении воздуха по цилиндрам

Ресивер выполняет критическую функцию буфера между дроссельной заслонкой и впускными каналами цилиндров, аккумулируя сжатый воздух или топливно-воздушную смесь. Его внутренний объём позволяет компенсировать пульсации потока, возникающие из-за асинхронной работы впускных клапанов отдельных цилиндров. Без этого объёма воздух поступал бы неравномерно, вызывая резкие перепады давления на такте впуска.

Запас воздуха в ресивере обеспечивает мгновенную подачу необходимого объёма к каждому впускному каналу при открытии соответствующего клапана. Это предотвращает "голодание" цилиндров при резком открытии дросселя и снижает турбулентность потока. Геометрия ресивера и конфигурация отводов к цилиндрам проектируются для минимизации сопротивления и достижения максимально равномерного распределения воздушного заряда между всеми камерами сгорания.

Ключевые аспекты распределительной функции

Синхронизация фаз впуска: Сглаживает задержки между открытием клапанов и реакцией дросселя.
Балансировка давления: Поддерживает стабильное давление у всех впускных портов независимо от последовательности работы цилиндров.
Подавление резонансных волн: Гасит возвратные акустические волны от закрывающихся клапанов, предотвращая обратный выброс смеси.

Параметр ресивера	Влияние на распределение
Объём	Увеличивает инерционность потока, улучшая равномерность подачи при низких оборотах, но может замедлять отклик на высоких
Форма и длина каналов	Определяет гидравлическое сопротивление и скорость потока к каждому цилиндру
Положение дросселя	Центральное размещение дросселя сокращает разницу в длине путей к цилиндрам

Эффективность распределения напрямую влияет на синхронность работы двигателя, топливную экономичность и стабильность холостого хода. Оптимизированная конструкция ресивера учитывает резонансные частоты воздушного столба для использования эффекта инерционного наддува на определённых оборотах.

Теплообмен в ресивере и его влияние на температуру заряда

Воздух, поступающий в ресивер, контактирует с его внутренними стенками. Материал ресивера (чаще алюминий или пластик) обладает определенной теплопроводностью и теплоемкостью. Если стенки ресивера нагреты выше температуры входящего потока (например, от подкапотного тепла или предыдущих циклов двигателя), происходит передача тепла воздуху через конвекцию и теплопроводность. Направление теплового потока всегда определяется разницей температур между стенкой и зарядом.

Интенсивность теплообмена зависит от нескольких ключевых факторов: площади контактной поверхности, коэффициента теплопередачи материала, времени нахождения воздуха в объеме ресивера и разницы температур между стенкой и поступающим зарядом. Скорость потока воздуха также играет роль – турбулентное течение усиливает теплообмен по сравнению с ламинарным.

Последствия теплообмена для заряда

Нагрев воздуха в ресивере приводит к прямым изменениям его состояния:

Повышение температуры: Получение дополнительного тепла от стенок увеличивает температуру воздушного заряда.
Снижение плотности: Теплый воздух менее плотен, чем холодный. Это уменьшает массу кислорода, поступающего в цилиндры за цикл.
Риск детонации: Более горячий заряд повышает температуру конца сжатия в цилиндре, увеличивая склонность топливовоздушной смеси к детонации (неуправляемому воспламенению).

Для минимизации негативного влияния применяются стратегии:

Термоизоляция: Нанесение теплоизолирующих материалов на внешнюю/внутреннюю поверхность ресивера или использование пластика с низкой теплопроводностью.
Конструктивная оптимизация: Размещение ресивера в зоне с меньшим подводом тепла (например, на фронтальной части моторного отсека), уменьшение площади контакта с горячими узлами.
Принудительное охлаждение: В некоторых высокофорсированных двигателях используются охлаждаемые ресиверы с каналами для циркуляции антифриза или системы впрыска воды.

Фактор теплообмена	Влияние на температуру заряда	Влияние на мощность двигателя
Высокая темп. стенок ресивера	Сильное повышение	Снижение (из-за падения плотности)
Низкая темп. стенок ресивера	Минимальное повышение	Максимальное (сохранение плотности)
Длительное время нахождения воздуха	Значительное повышение	Снижение

Крепление дроссельной заслонки к корпусу ресивера

Дроссельная заслонка монтируется на фланце впускного ресивера через уплотнительную прокладку, обеспечивающую герметичность соединения. Фланец ресивера содержит точно обработанную посадочную поверхность, соответствующую геометрии корпуса заслонки. Для фиксации используются болты или шпильки с гайками, равномерно распределённые по периметру фланца.

Количество крепёжных элементов варьируется от 4 до 6 в зависимости от диаметра узла и рабочих нагрузок. Сила затяжки строго регламентирована производителем во избежание деформации корпуса или повреждения уплотнения. Ключевыми требованиями являются соосность каналов ресивера и заслонки, а также отсутствие перекосов при монтаже.

Конструктивные особенности крепления

Основные технологии соединения включают:

Прямое болтовое крепление через фланцы с термостойкой прокладкой
Интегрированные резиновые уплотнители в корпусе заслонки для компенсации вибраций
Направляющие штифты для точной юстировки положения

Параметр	Типовое значение
Диаметр крепёжных болтов	М6-М8
Толщина уплотнительной прокладки	1.5-2.5 мм
Температурный диапазон уплотнения	-40°C до +180°C

Принцип действия предусматривает передачу крутящего момента с привода заслонки через отдельный кронштейн, независимый от точек крепления к ресиверу. Это исключает механические напряжения в корпусе при работе дросселя. Для электронных систем используется дополнительное крепление датчика положения на корпусе ресивера.

Способы крепления форсунок во впускном ресивере

Форсунки фиксируются во впускной системе несколькими ключевыми способами, определяемыми конструкцией ресивера и требованиями к герметичности топливной магистрали. Надежная фиксация предотвращает вибрации и утечки топлива под высоким давлением.

Распространенные методы включают использование резиновых уплотнительных колец, резьбовых соединений и специализированных крепежных скоб. Выбор конкретного способа влияет на сложность монтажа/демонтажа и долговечность узла.

Основные методы установки

Посадка с уплотнительными кольцами: Форсунка вставляется в гнездо ресивера с резиновыми кольцами, создающими герметичность за счет радиального обжатия.
Резьбовое крепление: Корпус форсунки или отдельный фланец вкручивается в предусмотренное отверстие с применением уплотнительной шайбы или герметика.
Фиксация скобой (хомутом): Форсунка удерживается в посадочном месте стальной скобой, которая прижимает ее к ресиверу винтами или защелками.
Интегрированная топливная рампа: Форсунки предварительно устанавливаются в общую рампу, которая затем крепится болтами к ресиверу, совмещая фиксацию и подвод топлива.

Способ крепления	Преимущества	Недостатки
Уплотнительные кольца	Простота замены, демпфирование вибраций	Риск перекоса при установке, старение резины
Резьбовое соединение	Высокая надежность фиксации	Сложность демонтажа при "прикипании", риск срыва резьбы
Прижимная скоба	Быстрый монтаж/демонтаж, равномерное усилие	Требует точного позиционирования форсунки
Интегрированная рампа	Минимизация соединений, компактность	Высокая стоимость замены, сложность ремонта отдельной форсунки

Критически важным аспектом является соосность распылителя форсунки с каналом ресивера – отклонение вызывает оседание топлива на стенках и нарушение смесеобразования. Во всех схемах применяются термостойкие уплотнения, сохраняющие эластичность при нагреве от двигателя.

Установка датчиков (МАР, температуры) на ресивере

Монтаж датчиков МАР (абсолютного давления) и температуры воздуха выполняется непосредственно на корпусе впускного ресивера через резьбовые каналы. Места установки определяются конструкцией ресивера и должны обеспечивать прямой контакт с потоком всасываемого воздуха для точных измерений. Герметичность соединения критически важна для исключения подсоса неучтенного воздуха, влияющего на показания.

Датчик МАР крепится в зоне стабильного давления, обычно после дроссельной заслонки, а датчик температуры – в точке с минимальным нагревом от двигателя. Электрические разъемы подключаются к жгуту проводки системы управления двигателем с соблюдением схемы распиновки. Механические повреждения корпуса датчиков или их сенсорных элементов недопустимы.

Ключевые аспекты монтажа

Типовые требования к установке:

Параметр	Датчик МАР	Датчик температуры
Расположение	Центральная часть ресивера	Зона турбулентного потока
Герметизация	Уплотнительные кольца/герметик
Крутящий момент	15-25 Н·м	8-15 Н·м

Последовательность операций:

Очистка посадочных мест от загрязнений
Проверка резьбы и состояния уплотнений
Аккуратное вкручивание датчиков без перекоса
Подключение электрических разъемов с фиксацией
Проверка герметичности соединений вакуумным тестером

Распространенные ошибки:

Установка в зоне вибрации или нагрева
Повреждение чувствительных элементов при монтаже
Использование нештатных уплотнителей
Перетяжка резьбовых соединений

Расчёт оптимального объёма ресивера для двигателей разных типов

Оптимальный объём впускного ресивера определяется компромиссом между улучшением наполнения цилиндров на низких оборотах и минимизацией инерционных потерь воздушного потока на высоких оборотах. Основная функция ресивера – сглаживание пульсаций впускного тракта за счёт аккумулирования воздуха, что особенно критично для многоцилиндровых двигателей с переменным порядком открытия клапанов.

Ключевым параметром для расчёта является рабочий объём двигателя (V_дв). Для атмосферных ДВС базовое правило: объём ресивера (V_р) должен составлять 40-60% от V_дв при ориентире на максимальный крутящий момент в среднем диапазоне оборотов. Турбированным двигателям требуется меньший объём (20-40% от V_дв) для сохранения скорости потока и быстрой реакции на изменение давления наддува.

Факторы влияния и формулы

Уточняющие коэффициенты для базовой формулы V_р = K × V_дв:

Количество цилиндров:
- 4 цилиндра: K = 0.5–0.6
- 6 цилиндров: K = 0.4–0.5
- 8 цилиндров: K = 0.3–0.4
Конфигурация впуска:
- Пластинчатые ресиверы (Short Runner): K↓ на 15% для высоких оборотов
- Трубчатые ресиверы (Long Runner): K↑ на 20% для низких оборотов
Метод расчёта резонансной частоты:
V_р = (L × A × n²) / (π × c × f_рез)²

где L – длина впускного канала, A – его сечение, n – количество импульсов впуска за оборот, c – скорость звука, f_рез – целевая резонансная частота (об/мин ÷ 60).

Тип двигателя	Оптимальный V_р	Особенности расчёта
Атмосферный (NA)	0.4–0.6 V_дв	Максимизация резонансного наддува на пике крутящего момента
Турбированный	0.2–0.4 V_дв	Минимизация задержки отклика дросселя (турбо-лаг)

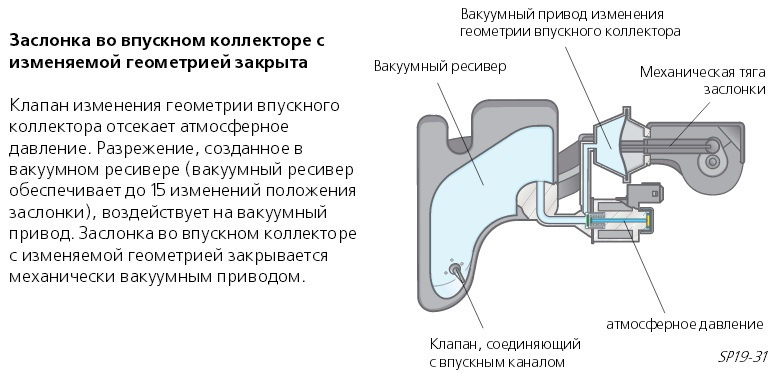

Двигатели с изменяемой геометрией впуска	0.3–0.5 V_дв	Компромиссное значение для двухрежимных систем

Для гоночных двигателей расчёт смещается в сторону верхних значений K (до 0.8×V_дв) для экстремального наддува импульсами, в то время как в серийных авто доминирует требование равномерности момента. Верификация объёма требует стендовых испытаний с контролем:

Форма кривой крутящего момента
Скорость отклика дросселя
Равномерность наполнения цилиндров

Распространённые неисправности: трещины, разгерметизация

Трещины в корпусе ресивера или соединениях возникают из-за усталости материала, перепадов температур, вибраций или механических повреждений. Пластиковые конструкции особенно подвержены растрескиванию при длительной эксплуатации в условиях нагрева и охлаждения.

Разгерметизация проявляется через нарушение целостности прокладок, уплотнителей или фланцевых соединений. Причины включают естественный износ резиновых элементов, перетяжку крепежных болтов, коррозию металлических поверхностей или деформацию посадочных плоскостей.

Последствия и диагностика

Характерные симптомы:

Плавающие обороты холостого хода
Падение мощности и приёмистости двигателя
Появление шипящего звука при работе
Ошибки датчиков (например, P0171 - обеднённая смесь)
Запах бензина в подкапотном пространстве

Методы выявления дефектов:

Визуальный осмотр на наличие масляных потёков или следов подсоса воздуха
Обработка швов мыльным раствором при работающем двигателе
Дымогенератор для локализации микротрещин
Контроль давления в системе впуска

Тип неисправности	Риски	Решение
Трещины в пластике	Нарушение состава топливовоздушной смеси	Замена ресивера или сварка термопластом
Прогорание прокладок	Подсос неучтённого воздуха	Установка ремкомплекта уплотнений
Деформация фланца	Потеря герметичности коллектора	Шлифовка плоскости или замена узла

Игнорирование проблем приводит к повышенному расходу топлива, перегреву катализатора, пропускам зажигания и ускоренному износу поршневой группы. Регулярная проверка состояния впускного тракта критична для стабильной работы двигателя.

Способы модернизации штатного ресивера для тюнинга

Основная цель модернизации – улучшение наполнения цилиндров воздухом за счет снижения аэродинамических потерь и увеличения объема воздушного резервуара. Оптимизация геометрии внутренних каналов и поверхности напрямую влияет на прирост мощности и крутящего момента, особенно в зоне высоких оборотов.

Ключевым аспектом является сохранение баланса между увеличением объема и минимизацией турбулентности потока. Неправильные доработки могут вызвать эффект обратного сопротивления или нарушить равномерность распределения воздуха по цилиндрам, ухудшив характеристики двигателя.

Распространенные методы тюнинга

Увеличение объема – установка ресивера большего размера или наращивание стенок оригинального (например, композитными материалами). Позволяет создать запас сжатого воздуха для резких ускорений.
Полировка внутренних поверхностей – удаление литников и шероховатостей методом механической обработки. Снижает завихрения потока, ускоряет движение воздуха.
Установка перегородок (разделителей) – монтаж алюминиевых или композитных пластин для разветвления потока. Обеспечивает равномерное распределение воздуха по каналам ресивера.
Замена материала – использование алюминиевых или карбоновых ресиверов вместо пластиковых. Уменьшает нагрев впускного заряда и повышает прочность конструкции.
Оптимизация формы каналов – перепроектирование входных/выходных патрубков для снижения углов излома потока. Часто комбинируется с переносом дроссельного узла.

Способ	Прирост мощности	Сложность	Особенности
Увеличение объема	3-7%	Средняя	Требует калибровки ЭБУ
Полировка	1-3%	Низкая	Риск нарушения геометрии
Перегородки	2-5%	Высокая	Необходим расчет CFD
Смена материала	2-4%	Средняя	Дороговизна карбона

Важно: Для V-образных двигателей применяется замена сдвоенного ресивера на единый (plenum) с перераспределенными каналами. Это снижает разницу в наполнении между цилиндрами.

Симптомы проблем с впускным ресивером на работающем двигателе

Нарушение герметичности впускного ресивера или его внутренние повреждения немедленно отражаются на работе двигателя. Воздух начинает подсасываться в обход датчика массового расхода воздуха (ДМРВ), что приводит к формированию неверного топливовоздушного состава. Электронный блок управления (ЭБУ) не может адекватно скорректировать подачу топлива, так как получает искаженные данные о реальном объеме поступающего воздуха.

Механические дефекты ресивера, такие как трещины, прогар перегородок, разрушение резонансных камер или отслоение патрубков, также провоцируют дисбаланс давления во впускном тракте. Это нарушает работу системы рециркуляции отработавших газов (EGR) и клапана адсорбера, вызывая хаотичные колебания оборотов и потерю динамики. Особенно критичны повреждения в зонах соединения с дроссельным узлом и головкой блока цилиндров.

Основные признаки неисправности

Неустойчивые холостые обороты: стрелка тахометра хаотично "плавает" в диапазоне 500-1200 об/мин, возможны попытки остановки двигателя.
Провалы при резком нажатии педали газа: двигатель "захлебывается" при разгоне, ощущается задержка отклика.
Хлопки во впускном коллекторе: громкие щелчки или хлопки при сбросе газа, вызванные воспламенением смеси не в цилиндрах.
Загорание Check Engine: ошибки по обедненной смеси (P0171), неисправности системы EGR (P0400-P0404) или датчика давления (P0106-P0108).
Снижение мощности: автомобиль "тупит" при подъеме в гору или обгоне, требуется больше времени для разгона.
Повышенный расход топлива: увеличение потребления бензина на 15-25% из-за коррекций ЭБУ.
Шипение/свист из под капота: явный звук утечки воздуха при нагрузке, меняющий тональность при перегазовках.

Диагностика по косвенным признакам

Признак	Вероятная зона повреждения
Обороты плавают только на холодную	Трещина у заслонки прогрева (на пластиковых ресиверах)
Снижение тяги при 2000-3000 об/мин	Разрушение перегородки резонансной камеры
Масло на стыках патрубков	Деформация посадочных фланцев
Хлопки при запуске на газу	Прогар диафрагмы вакуумного усилителя тормозов

Важно: аналогичные симптомы могут вызывать неисправности ДПДЗ, РХХ или топливного насоса. Точная диагностика включает проверку герметичности ресивера дымогенератором или методом распыления легковоспламеняющейся жидкости (WD-40, карбклинер) на стыки при работающем моторе – изменение оборотности укажет место утечки.

Сравнение характеристик пластиковых и алюминиевых конструкций

Пластиковые ресиверы значительно легче алюминиевых, что снижает общую массу двигателя. Они устойчивы к коррозии и обеспечивают лучшую шумоизоляцию благодаря демпфирующим свойствам материала.

Алюминиевые конструкции отличаются повышенной механической прочностью и стойкостью к экстремальным температурам. Они эффективнее отводят тепло от впускного воздуха, но подвержены коррозии при контакте с агрессивными средами.

Ключевые отличия материалов

Характеристика	Пластик	Алюминий
Вес	Низкий (на 40-60% легче)	Высокий
Теплопроводность	Низкая (воздух меньше нагревается)	Высокая (лучший теплоотвод)
Вибрации/шум	Эффективное поглощение	Резонанс и передача шума
Прочность	Ограниченная (риск трещин)	Высокая (устойчив к ударам)
Коррозия	Не подвержен	Требует защитного покрытия
Стоимость	Дешевле при массовом производстве	Выше (сырьё + обработка)

Ключевые преимущества наличия отдельной камеры резонвуара

Основная функция отдельной камеры ресивера заключается в стабилизации потока воздуха перед его распределением по цилиндрам двигателя. Этот резервуар компенсирует пульсации, возникающие из-за цикличности работы впускных клапанов и неравномерного вращения коленчатого вала.

Конструкция камеры, ее объем и форма напрямую влияют на эффективность наполнения цилиндров топливовоздушной смесью. Оптимально спроектированный ресивер выступает буфером, накапливая воздух при низком потреблении и отдавая его при резком открытии дроссельной заслонки.

Конструктивные и функциональные выгоды

Сглаживание пульсаций воздуха
Уравновешивает давление во впускном тракте, минимизируя потери энергии на преодоление аэродинамических сопротивлений.
Повышение объемного КПД
Увеличение фактического количества воздуха, поступающего в цилиндры за такт впуска, благодаря инерционному наддуву.
Улучшение отзывчивости дросселя
Мгновенная подача накопленного воздуха при резком открытии заслонки снижает турболага (на турбодвигателях) и устраняет "провалы" в работе атмосферных моторов.
Оптимизация смесеобразования
Снижение турбулентности потока обеспечивает более равномерное распределение смеси по цилиндрам и стабильное воспламенение.
Снижение шумности
Демпфирование акустических волн, возникающих при закрытии впускных клапанов, уменьшает высокочастотный шум впускной системы.

Список источников

Источники информации для статьи о впускном ресивере включают техническую литературу и специализированные материалы.

Перечень использованных ресурсов представлен ниже.

Учебники по конструкции двигателей внутреннего сгорания
Техническая документация автопроизводителей
Научные публикации по динамике газов
Патентные описания систем впуска
Инженерные справочники по аэродинамике
Материалы отраслевых конференций
Профильные автомобильные издания
